Монтаж теплых полов REHAU с креплением труб на арматурной сетке

Компоненты системы для крепления труб REHAU на арматурной сетке:
- поворотная клипса QUATTRO;
- шток для крепления клипс QUATTRO;
- монтажная сетка RM 100;
- монтажная сетка RM 150;
- проволочная обвязка;
- приспособление для закручивания проволочной обвязки;
- дюбель с цепочкой;
- защитная пленка

Трубы REHAU для применения для обогрева поверхностей на арматурной сетке:
- RAUTHERM S 14 x 1,5 мм;
- RAUTHERM S 17 x 2,0 мм;
- RAUTHERM S 20 x 2,0 мм;
- RAUTITAN pink 16 x 2,2 мм;
- RAUTITAN pink 20 x 2,8 мм;
- RAUTITAN flex 16 x 2,2 мм;
- RAUTITAN flex 20 x 2,8 мм

Комплектующие системы для крепления труб на арматурной сетке:
- отстенная теплоизоляция;
- профиль для деформационного шва;
- клейкая лента;
- машинка для нанесения клейкой ленты;
- дополнительная теплоизоляция

Описание системы крепления труб на арматурной сетке
Поворотные клипсы QUATTRO обеспечивают надежное крепление труб на арматурной сетке за счет прижатия к проволоке крючков, расположенных на обратной стороне клипсы.
Благодаря фиксаторам для труб на верхней поверхности клипсы осуществляется их легкое крепление и одновременно надежная фиксация. Поворотная клипса QUATTRO может быть повернута в двух направлениях для фиксации:
- основанием поперек направления трубы: крепление трубы с наружным диаметром 14–17 мм;
- основанием по направлению трубы: крепление трубы с наружным диаметром 20 мм.
Поворотная клипса QUATTRO может устанавливаться как на место пересечения проволоки, так и на прямой участок проволоки. Для труб с наружным диаметром 14–17 мм шаг укладки не связан с растром арматурной сетки.
Поворотная клипса QUATTRO охватывает широкий спектр используемых диаметров труб и шагов укладки при использовании одной и той же клипсы.
Устройство для крепления клипс использует магазинированные клипсы для быстрого монтажа. Поворотная клипса QUATTRO устанавливается на арматуру вращательным движением.
Арматурная сетка служит для фиксации поворотных клипс QUATTRO с расчетным шагом укладки.
Арматурная сетка RM 100 с растром 100 мм с краевыми ячейками на каждой стороне в 50 мм должна укладываться внахлест.
Защитная пленка из прочного ПЭ защищает от проникновения затворной воды в стыки теплоизоляции, препятствует образованию мостиков тепла и звука.
Защитная пленка REHAU не заменяет необходимую пароизоляцию.
Гарпун-скоба предохраняет арматурную сетку для крепления труб от всплытия при применении жидких стяжек.

Обогрев открытых площадок и система снеготаяния


Вы можете использовать систему REHAU для обогрева открытых площадок и дорожек Вашего участка, в том числе подъездного пути к гаражу. Это избавит Вас от необходимости чистить их от снега и льда в холодное время года и будет гарантией Вашей безопасности и удобства.
Вам не придется вязнуть в снегу и подвергать себя риску поскользнуться.
Поставить машину в гараж или выехать зимой из дома на улицу также не составит никакого труда.

Обогрев открытых площадок, дорожек и снеготаяния уже довольно давно и успешно используется в северных европейских странах с холодным климатом – Финляндии, Норвегии, Швеции, а также в Канаде и США.
Мировой опыт показал: обогревать дорожки и площадки менее затратно и более удобно, чем чистить его традиционными методами – вручную, с применением снегоуборочной техники или химических реагентов.
Это прекрасная возможность:
• обеспечить комфортное пребывание и безопасность жителей и Ваших гостей в холодное время года;
• избавиться от избытка снега, гололеда и грязи, и создать привлекательный имидж территории;
• сократить затраты связанные с приобретением техники, расходных материалов и рабочей силы для уборки дорожек и площадей;
• дольше сохранять целостность дорожного покрытия.

Монтаж. Теплый пол своими руками
Использование обыкновенных стальных строительных матов арматурной сетки допустимо для систем напольного отопления / охлаждения REHAU а также систем снеготаяния и обогрева открытых площадок.
1. Разместить распределительный шкаф REHAU.
2. Установить распределительный коллектор REHAU.

3. Закрепить отстенную теплоизоляцию REHAU.
4. Уложить дополнительную теплоизоляцию REHAU, если необходимо.
5. Уложить защитную пленку REHAU с минимальным нахлестом 8 см.
6. Нахлесты защитной пленки REHAU полностью заклеить клейкой лентой REHAU. Повреждения пленки REHAU ухудшают ее защитные свойства. Большие дыры или разрезы в защитной пленке REHAU необходимо полностью заклеить клейкой лентой REHAU.
7. Самоклеящийся пленочный фартук отстенной теплоизоляции приклеить на защитную пленку.
8. Уложить арматурную сетку вплотную к отстенной теплоизоляции.
9. Уложить арматурные сетки внахлест и скрутить крайние проволоки соседних матов проволочной обвязкой REHAU. При использовании жидких стяжек маты арматурной сетки с трубами могут всплывать. Маты арматурной сетки необходимо закрепить дюбелями REHAU. В областях деформационного шва, проходящего через конструкцию пола, маты арматурной сетки необходимо разделять.
10. Установить поворотные клипсы REHAU с помощью штока REHAU на матах арматурной сетки в соответствии с планом укладки.
При этом следует обратить внимание на следующее:
- Направление установки поворотной клипсы:
- шаг установки поворотных клипс на прямых участках труб должен составлять примерно 50 см. При использовании жидких стяжек требуется меньшее расстояние, чтобы предотвратить всплытие труб;
- на поворотах труб поворотные клипсы необходимо устанавливать в точке пересечения арматурных проволок;
- необходимо учитывать минимальный радиус изгиба для каждой используемой трубы.
Установить поворотные клипсы диагонально на арматурную сетку и зафиксировать вращением клипсы вокруг ее оси по часовой стрелке

www.isan.ru

Монтаж Водяного теплого пола




Теплый ПОЛ REHAU - под ключ! Весь процесс от расчета, монтажа и запуска системы.


Наша компания производит полный расчет и монтаж обогрева и охлаждения поверхностей на протяжении многих лет. Весь монтаж производится из фирменной продукции и оборудованием REHAU.


Как осуществляется монтаж водяного теплого пола, и на какие нюансы необходимо обратить внимание, когда укладывается система трубопроводов, что необходимо сделать перед замоноличиванием, когда теплый пол проложен трубами из сшитого полиэтилена Рехау.


Монтаж водяного теплого пола в любом случае требует очень ответственного и грамотного подхода. Наряду с тщательно разработанной схемой укладки, необходимо следовать правилам монтажа и все соединения производить строго в соответствии с требованиями производителя труб и фитингов.


Существует несколько видов труб, которыми осуществляется монтаж водяного теплого пола, но в этой статье будет рассмотрен именно монтаж трубами Рехау из сшитого полиэтилена, которые применяются для обустройства теплых полов как внутри помещений, так и снаружи – отопление стадионов, площадок, пандусов, лестниц, дорожек.


Немецкий концерн предлагает потребителю два вида труб для водяного напольного отопления - REHAU Rautitan и REHAU Rautherm S, а также систему фитингов, специально разработанных для быстрого и прочного соединения и подключений.


Среди разновидностей труб REHAU Rautitan для теплых полов запрещено применять трубы His и Stabil, так они не обладают необходимыми свойствами и требованиями для прокладки напольного отопления. Два других вида труб серии Rautitan с легкостью применяются для теплых полов и обладают всеми необходимыми свойствами, чтобы теплые полы служили долгие годы и были очень эффективными.


Трубы REHAU Rautherm S это специальная инновационная разработка компании Рехау для теплых полов, выпускаются в бухтах до 500м, что позволяет укладывать отопительный контур без сращиваний на огромных поверхностях. Они применяются для обогрева и охлаждения вертикальных и горизонтальных поверхностей, легко укладываются в нужный рисунок, не деформируются, при сгибании не дают трещин и обладают повышенной прочностью и долговечностью.


Если с трубами всё понятно, то, как именно происходит монтаж водяного теплого пола, с чего он начинается, и какие нюансы необходимо учитывать при прокладке.


Монтаж водяного теплого пола - начинается с проекта, где разрисовывается схема укладки, точки подключения к отопительному котлу, соединения нескольких контуров в единый общий отопительный контур, рассчитывается эффективность всей отопительной системы и равномерность распределения теплоносителя, так же учитываются фитинги, подключений и переходы.


Перед тем, как начнется  монтаж водяного теплого пола, поверхность полностью выравнивают, проводят звуко-, гидро- и теплоизоляционные работы, когда укладываются специальные утеплители с фольгированной основой, все швы проклеиваются клейкой лентой. Далее по всей площади устилаются крепежные маты, куда и будет фиксироваться труба, либо трубу укладывают определенным рисунком и закрепляют с помощью гарпун-скоб, клипс, арматурных сеток. Для дополнительной теплоизоляции по периметру помещения укладывается отстенная изоляция.


После того, как трубы уложены, производят все необходимые соединения и подключения. Соединяют отдельные контуры в единый общий контур, подключают отводы к коллектору отопительного котла с помощью специальной арматуры или системы фитингов. На коллекторе устанавливается интеллектуальная система регулирования, запорные вентили, трехходовые краны, если система работает и на обогрев, и на охлаждение.


Обычно монтаж водяного теплого пола не прокладывается единой трубой, и при укладке образуются соединения, которые в последствие замоноличиваются в цементную или бетонную стяжку. Компания Рехау, для увеличения службы всех скрытых соединений и дополнительной защиты от повреждений, рекомендует перед замоноличиванием обернуть соединения мягкой красной лентой Рехау.


После того, как монтаж водяного теплого пола выполнен согласно проекту и требованиям производителя труб и финигов, вся система заливается цементной стяжкой либо бетоном, поверхность выравнивается и облагораживается – настилается паркет, ламинат, укладывается плитка.



Подробную информацию по расчетам, монтажу и укладке Теплых полов REHAU - уточняйте у наших менеджеров по телефонам (495) 972-65-60, (901) 546-65-60.

< Монтаж Систем водоочистки  Монтаж Радиаторов отопления >

trub-system.ru

коллекторы, терморегуляторы, трубы как выбрать

Теплые полы рехау (rehau) являются одним из лидеров среди аналогичных обогревательных систем. Если правильно выбрать и установить подходящий вариант, можно обеспечить комфортабельную атмосферу в комнатах и долгое время не задумываться об отоплении в помещении.

Дополнительное оборудование для теплых полов Рехау

теплый пол сделает кухню уютнее

В комплекте к основным материалам для установки теплого пола прилагаются дополнительные элементы, которые применяются при монтаже конструкции.

Шины RAUFIX

Система крепления труб Рехау для теплого пола на специальной шине RAUFIX обладает такими преимуществами:

  • Шина соответствует классу А1 по системам DIN 18560 и DIN EN 13813. Она понижает элементы конструкции на 5 мм.
  • Если укладывать трубы по схеме стандартного или двойного змеевика, можно обеспечить шаг укладки в значении, кратном 5 см.
  • Замковое соединение позволяет скреплять шины друг с другом
    по длине не более метра без применения специальных инструментов.
  • Клипсы имеют хорошо сформированную конструкцию, поэтому гарантируют качественную фиксацию без риска их всплытия.
  • Гарпун-скобы оснащены зубцами, которые позволяют максимально надежно скрепить шины с теплоизоляционным материалом. Данные элементы при установке помещаются в специальное отверстие, сформированное в районе основания шин, разработанных для фиксации конструкции.
  • Защитная пленка, сконструированная по предписаниям DIN 18560, не допускает проникновения влаги и жидкости из стяжки в слой теплоизоляции. Благодаря наличию данной пленки исключено образование мостиков, в которых отсутствует звукоизоляция или надлежащая теплопроводность.
  • Технология крепления труб RAUFIX создана по правилам СНиП 41-01-2003, DIN EN 1264. Какая газовая колонка лучше можно узнать в этой статье.

Фиксаторы VARIONOVA

Варианты укладки теплого пола

Технология скрепления труб с матами с помощью фиксаторов Varionova обладает максимальной степенью вариативности и предназначена для большого спектра решений, поэтому всегда уместна при прокладке теплого пола.

Особенности системы

  • Мат, оснащенный специальным фиксатором Varionova 30-2, является пленкой, которую можно приспособить под множество функций. Часто оснащается подкладкой, выполняющей функцию теплоизоляции, однако иногда поставляется без нее.
  • Предоставляется универсальный набор комплектующих.
  • Мат является подкладочным элементом для трубопроводов, диаметр которых варьируется в пределах 14-17 мм, и выполняет функции теплоизолятора.
  • Жесткость покрытия позволяет не только ходить по нему, но и ставить довольно тяжелые предметы. Можно осуществлять нагрузку, не превышающую отметку 60 кН/м2.
  • Профиль фиксаторов придает мату возможность выступать качественной основой для труб, обеспечивать их надежное крепление в местах поворота.
  • Есть возможность укладки труб с шагом, кратным 5 см.
  • Лента, предназначенная для соединения элементов, обеспечивает настолько прочную фиксацию, что исключено образование обрезков, то есть отходы материала минимальны или сводятся к нулевому показателю.

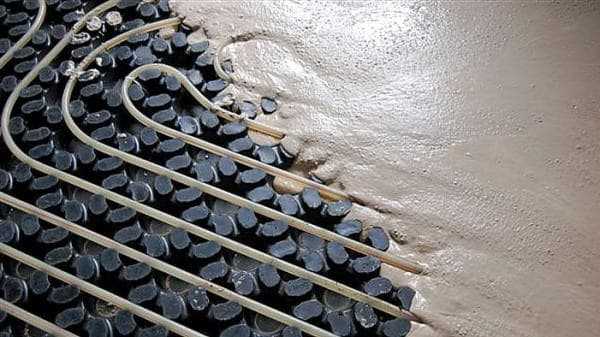

  • Маты адаптированы для укладки жидких стяжек. Их можно применять по второму разу.
  • В конструкции системы предусмотрена краевая полоса, предназначенная для создания границы с неотапливаемым пространством, а также соединительная полоса, которая служит для фиксации всех элементов системы и их объединения в единое целое.
  • В качестве комплектующих в каждом наборе предоставляются специальные клипсы, необходимые для фиксации матов без теплоизоляционной подкладки, и гарпун-скоба, помещающаяся между трубой и 2 бобышками для их объединения. Как выбрать счетчик воды можно узнать по ссылке.

Автоматическая система регулирования

Нажмите чтобы увеличить

Комфортная атмосфера в помещении поддерживается благодаря таким элементам:

  • Станция TRS-V для терморегуляции. Служит для контроля и регуляции интенсивности напольного отопления. Предназначена для применения в муниципальном здании с центральным или котловым отоплением в комбинации с наличием радиаторов.
  • Устройство для регулирования интенсивности отопления с помощью установки параметров постоянного характера. Предназначено для соединения напольного отопления с радиаторным.
  • Станция TRS 20 для изменения термического уровня. Этот узел системы размещается непосредственно на котле или в тепловом пункте, расположенном в средней части системы.
  • Смесители PMG-25 / PMG-32. Насос для обеспечения обогрева пола. Помещается в главном отопительном пункте или на конструкции котла.
  • Регулятор отопления. Удобная система, эксплуатация которой не отнимает физических или умственных сил.
  • RAUMATIC M. Устройство для поддержания оптимальной температуры во всех подключенных к системе помещениях.
  • RAUMATIC R. Установка для контроля и регуляции теплового уровня в разнообразных помещениях из одного пункта.



Теплые полы Рехау подойдут под любое покрытие

Комплектующие

В комплекте пользователь получает деформационный и дополнительный профили, устройство для формирования матов теплоизоляции, дополнительные элементы для стяжки и другие детали.

Каждый из предоставляемых элементов обладает определенными особенностями:

Теплый пол Рехау

  1. Отстенная изоляция. Необходима для минимизации теплопотерь и повышенной слышимости работы системы, предназначена для уравнивания температурных колебаний, особенно на крайних сторонах конструкции отопления. На внутренней стороне системы размещена специальная пленка, которая одновременно является предметом для монтажа элемента и защитой от разрыва конструкции при возникновении сильного давления.
  2. Дополнительный и деформационный профили. Необходимы для надлежащего обозначения места расположения греющей стяжки и создания специальных деформационных швов. Данные элементы отлично закрепляются в системе, так как на обратной стороне располагают удобной клеящейся поверхностью.
  3. Основная и дополнительная изоляционные системы. Создана из полистирола по стандартам DIN EN 13163.

Необходимые узлы для теплого пола:

Поворотная клипса Quattro

очень просто укладывать такой пол

Совместно с поворотной клипсой Quattro поставляется арматурная сетка, созданная из проволоки 3 мм в диаметре. Стороны каждой ячейки равны 10 см. Комплект состоит из поворотной клипсы, арматурной сетки и защитной пленки.

Какое покрытие лучше отдает тепло. Нажмите чтобы увеличить

Данные элементы созданы по классу А2 с соблюдением стандартов DIN 18560 и обладают такими особенностями:

  • Предназначение защитной пленки заключается в препятствию перераспределения затворной воды в конструкцию теплоизоляции.
  • Поворотная клипса создана из полипропилена. Нужна для закрепления труб на арматурной сетке. Оснащена 2 фиксаторами сверху и 4 крепежными элементами, служащими для поддержания клипс в нижней части конструкции.
  • При монтаже труб на арматурной сетке необходимо соблюдать шаг укладки в значении, кратном 5 см.
  • Для установки поворотных клипс следует воспользоваться штоком, в процессе работы придерживаться единого шага укладки.
  • Система монтажа оборудования на арматурной сетке разработана по нормам и стандартам СНиП 41-01-2003, DIN EN 1264.

Распределительные коллекторы

Теплый пол всегда выигрышный вариант

Производители предоставляют для покупателей разнообразные распределительные коллекторы:

  • HKV. Производится из латуни высокого качества, устойчив к риску вымывания цинка из конструкции. Предназначен для 2-12 контуров. Важно изучить схему подключения водяного пола к коллектору, перед монтажем.
  • HKV-D. Создан по принципу первого варианта, однако отличается усовершенствованной конструкцией. Обладает оборудованием, определяющим расходы при работе системы, и специальными кранами с максимально быстрым реагированием, установленными на подающей линии. Также оснащен клапаном, с помощью которого осуществляется регуляция отопления на обратной магистрали.

Затраты на обустройство и эксплуатацию теплого пола

Виды распределительных шкафов Рехау:

  • UP. Позволяет осуществлять монтаж в скрытой форме, заглубляясь под слой штукатурки. Создается из стали, прошедшей оцинковку, имеет регуляторы по глубине и высоте.
  • AP. Приставная конструкция, предназначенная для помещения снаружи. Есть возможность выбрать один вариант из 5 типовых размеров. Конструкция исполняется из листовой стали, прошедшей оцинковку.
  • UP 75 мм. Предназначен для монтажа по сухому типу. Создается из оцинкованной стали.

Как правильно подобрать полы Рехау

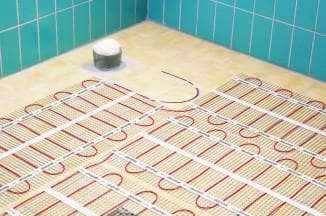

Структура теплого водяного и электрического пола. нажмите чтобы увеличить

Электрический теплый пол используется в таких случаях:

  1. При необходимости дополнения основного отопления, а также во второстепенных помещениях, таких как балкон, лоджия, ванная.
  2. В многоэтажной конструкции, где монтаж водяного пола невозможен.
  3. Постоянное появление надобности в быстром обогреве таких зон как ванная.
  4. При невозможности произведения капительного ремонта, который требуется при установке теплого водяного пола. Про расход электроэнергии на теплые полы можно узнать здесь.

Гидравлические полы. Водяная конструкция наиболее уместна в таких случаях:

  1. Необходимость в замещении основной отопительной системы или надобность в значительном ее дополнении.
  2. Появление возможности установки данного типа пола.

Как правильно рассчитать теплый пол и подобрать комплектующие:

Укладка

Теплый пол Рехау прослужит долгое время

Перед монтажом теплых полов необходимо выполнить демонтаж старой стяжки. На первом этапе работы следует проверить горизонтальный уровень пола и произвести его уравнивание, если суммарная разница показателей превышает значение в 1 см.

Трубы Рехау пользуются популярностью

Когда поверхность полностью очищена и выровнена, на нее можно уложить слой гидроизоляции. В Рехау это специальная самоклеющаяся лента, поставляющаяся в комплекте с другим оборудованием для теплого водяного пола. С ее помощью умеряется тепловое расширение пола при работе системы. Дополнительно конструкцию теплых полов необходимо усовершенствовать теплоизоляцией, выбрав для этого наиболее удачный материал. Необходимая интенсивность защиты зависит от остального обогрева помещения и от его предназначения (жилое или промышленное здание).

Теплый пол может быть как основным источником отопления, так и дополнительным

На утеплитель накладывается армирующая сетка. С ее помощью выполняется фиксация стяжки, использующейся в качестве основы для всей системы теплого пола. С помощью применения фитингов и других крепежных элементов необходимо выложить трубы и прочно зафиксировать их. Особенности распределения труб зависят от формы помещения и предпочтений мастера. При укладке теплого пола Рехау желательно позаботиться о том, чтобы расстояние между трубами всегда было кратным 5 см. На основную конструкцию выкладывается выбранное напольное покрытие. Также рекомендуем ознакомиться с нашей статьёй которая подскажет, как выбрать теплые полы.

Монтаж теплого пола:

Уход и правила эксплуатации

Уход за теплым полом не слишком трудоемкий, но так как вся система находится в глубине.

После правильной укладки теплого пола и монтажа напольного покрытия необходимо выждать некоторое время, а затем можно спокойно ходить по полу, устанавливать на него даже довольно тяжелые бытовые элементы, так как системы Рехау отличаются надежностью и высоким показателем твердости. Про материалы для теплых водяных полов можно прочитать тут.

Выбирайте правильное половое покрытие

Следует избегать возможности нанесения повреждений конструкции отопительной системы, аккуратно эксплуатировать отдельно стоящие элементы, такие как регулировочные установки и другое важное оборудование. По возможности нужно исключить доступ детей к устройствам, служащим для контроля и управления подачи воды и ее нагрева, чтобы избежать резких скачков температур.

При необходимости следует предпринимать обслуживание и своевременный ремонт конструкции. Обычно эти действия осуществляет компетентный мастер. Уход за теплыми полами Рехау не представляет важности. Следует поддерживать чистоту и надлежащий внешний вид напольного покрытия. Вся система заглублена в пол, поэтому самым важным действием, требующимся от пользователей, является проявление аккуратности при эксплуатации. Также рекомендуем ознакомиться с технологией монтажа, укладки и установки теплого водяного пола в этом материале.

За и против теплых полов смотрите видео:

Теплый пол Рехау (Rehau) является одним из лидеров на рынке аналогичных систем, так как отличается не только выдающимися эксплуатационными характеристиками и удобством в использовании, но и является довольно экономичным, так как не оставляет отходов при монтаже и практически не требует ремонта. Если установить его правильно, можно долго пользоваться комфортным и надежным отоплением.
