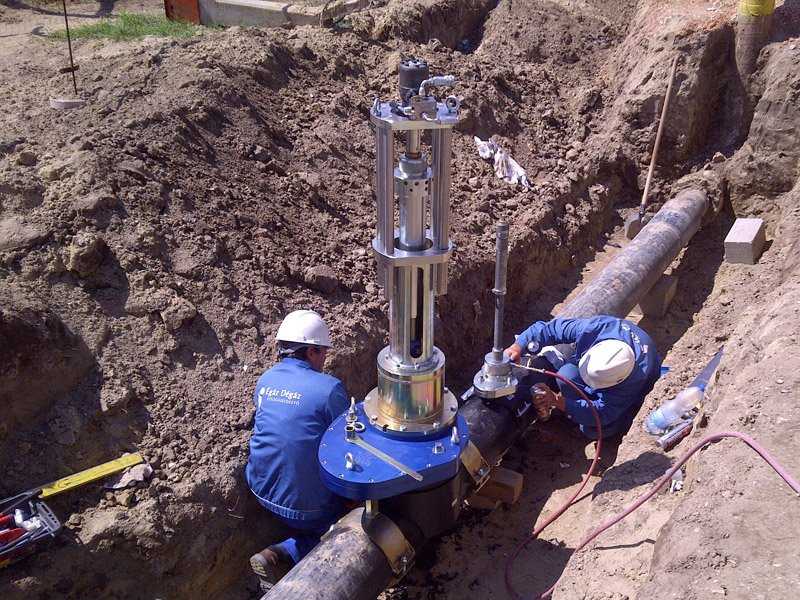

Монтаж трубопроводов — с чего начать
На что, прежде всего, обратить внимание при планировании монтажных работ по строительству трубопровода? В какой последовательности будут проходить работы, каких правил стоит придерживаться в их исполнении? Секреты эффективного расходования ресурсов и грамотной организации процесса монтажа – в следующем материале…
Монтаж трубопровода – всегда ответственное мероприятие, поскольку по сути своей это довольно сложный технологический процесс, который в идеале должен осуществляться только профессионалами. Важно, чтобы монтаж производился со строгим соблюдением всех технологических норм, согласно существующим стандартам.
С чего начать?
Монтаж, будь то работа по прокладке масштабного технологического трубопровода или стандартной системы отопления в частном доме, включает в себя ряд обязательных этапов. Это проектирование трубопровода, инженерные и замерочные работы, подбор материалов и оборудования, непосредственно монтаж или сварка, пуско-наладочные работы.
При проектировании трубопроводов командой профессионалов осуществляются выезды на объект, выполняются замеры, производится детальный расчет системы отопления, водоснабжения (и прочих видов систем в зависимости от конкретного проекта), проектируется схема трубопровода, формируются рекомендации относительно подбора материалов и оборудования.
В зависимости от назначения трубопровода, условий эксплуатации, особенностей конструкции определяется нужный диаметр труб и выбирается материал. В настоящее время все большей популярностью пользуются трубы из полимерных материалов благодаря их стойкости к деформациям, высокой скорости и относительной простоте монтажа, длительному сроку эксплуатации, невысокой цене.
Выбираем оборудование
Что касается монтажного оборудования, профессиональные команды всегда имеют в своем арсенале все необходимые машины и инструменты для проведения любых монтажно-сварочных работ при строительстве трубопроводов.
С учетом вида сварочного соединения, материала и диаметра труб подбирается необходимый сварочный аппарат. Наличие ручного или профессионального резьбонарезного инструмента значительно ускорит и упростит процесс монтажа металлических труб и позволит сэкономить на материалах. Гидравлический трубогиб позволит сократить количество разъемных соединений труб, а значит, увеличит надежность конструкции, а также добавит удобства процессу монтажа и позволит расходовать ресурс более эффективно.
Для проведения пуско-наладочных работ чаще всего используются опрессовочные насосы, помогающие провести гидравлические испытания системы на герметичность. Если испытания проходят успешно, осуществляется запуск системы, оценивается точность работы всех узлов и приборов.
Контроль на каждом этапе
К основным правилам монтажа трубопроводов следует отнести:
- обязательную проверку квалификации рабочих, производящих сварку и монтаж,
- контроль качества труб, соединительных деталей, арматуры,
- техосмотр применяемого сварочного оборудования и инструментов,
- контроль качества сборки,
- соблюдения режимов сварки (в том числе соответствие вида сварки температурному режиму),
- особенностей и норм усадки, крепления, прокладки, соединения в систему,
- изоляции трубопровода,
- визуальный контроль и механические испытания сварных соединений труб,/li>
- проведение гидравлических испытаний системы.
Производство и монтаж трубопроводов. Изготовление частей трубопровода — ХромитМонтаж
Ленинградская область, г. Никольское Отрадненское шоссе д.1Г / +7 (812) 313-62-24 / [email protected]
Продукция
Услуги
Главная » Услуги » Монтаж трубопроводов
Трубопровод — система труб с одним или несколькими ответвлениями, предназначенная для транспортировки жидких и газообразных веществ. Включает в себя прямые участки труб, состыкованные между собой при помощи переходников и отводов. Соединение трубопроводов с соответствующими частями конструкции, как правило, осуществляется при помощи сварки, фланцев или бандажей. Фланцевое и бандажное соединение производится на болтах, которые должны быть плотно затянуты (кроме оговоренных) и закреплены постановкой контргаек или пружинных шайб.
Поставляемые на монтаж узлы должны комплектоваться согласно рабочей документации: чертежей КМД (конструкции металлические деталировочные), разработанных по рабочим чертежам КМ (конструкции металлические).

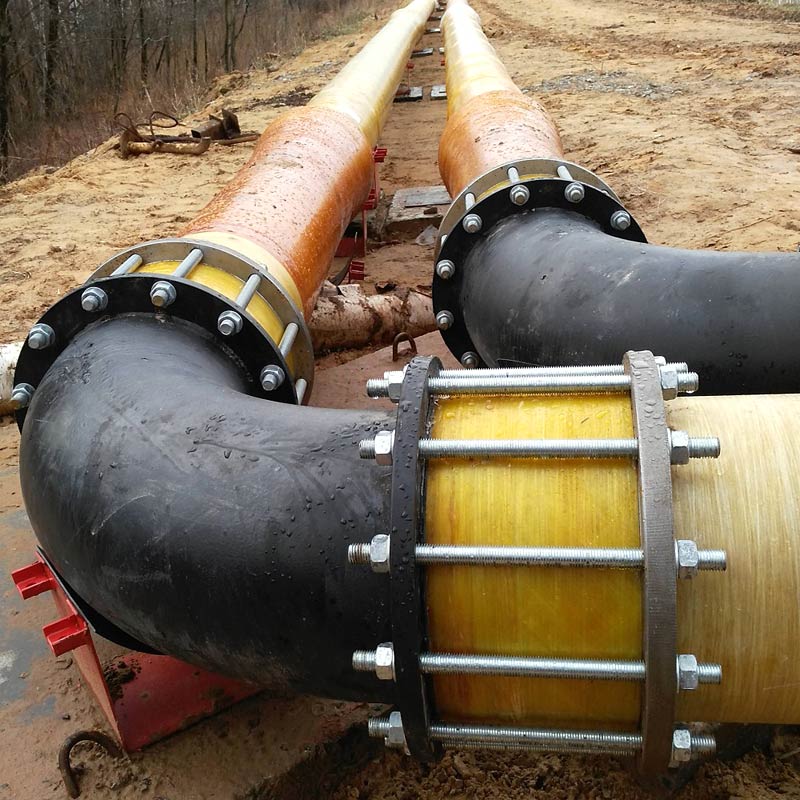

В состав отправочных марок могут входить фланцы, прокладки, опоры трубопроводов и подвески, запорно-регулирующая арматура, а также утеплительные материалы.
Монтаж трубопроводов включает в себя несколько этапов:
- предварительную сборку марок, изготовленных на заводе, в крупные узлы;

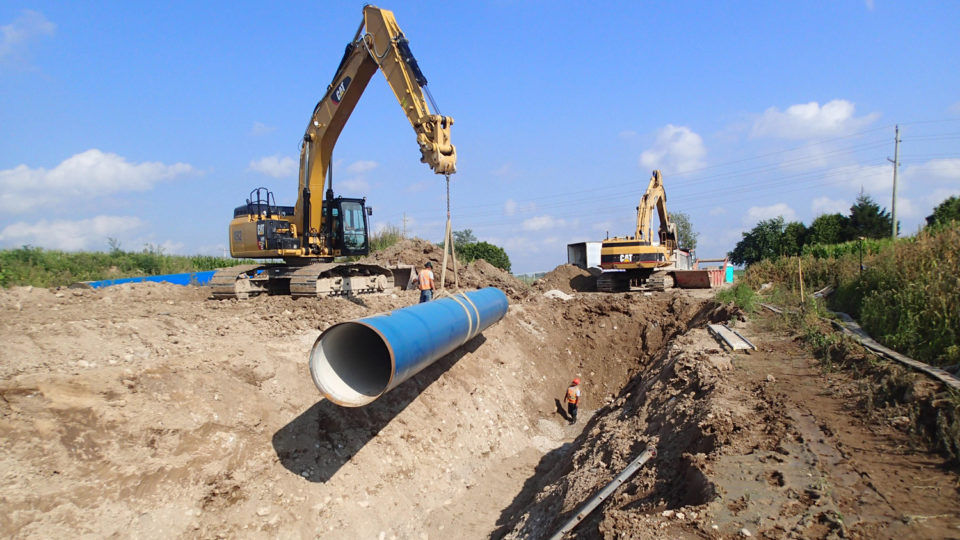

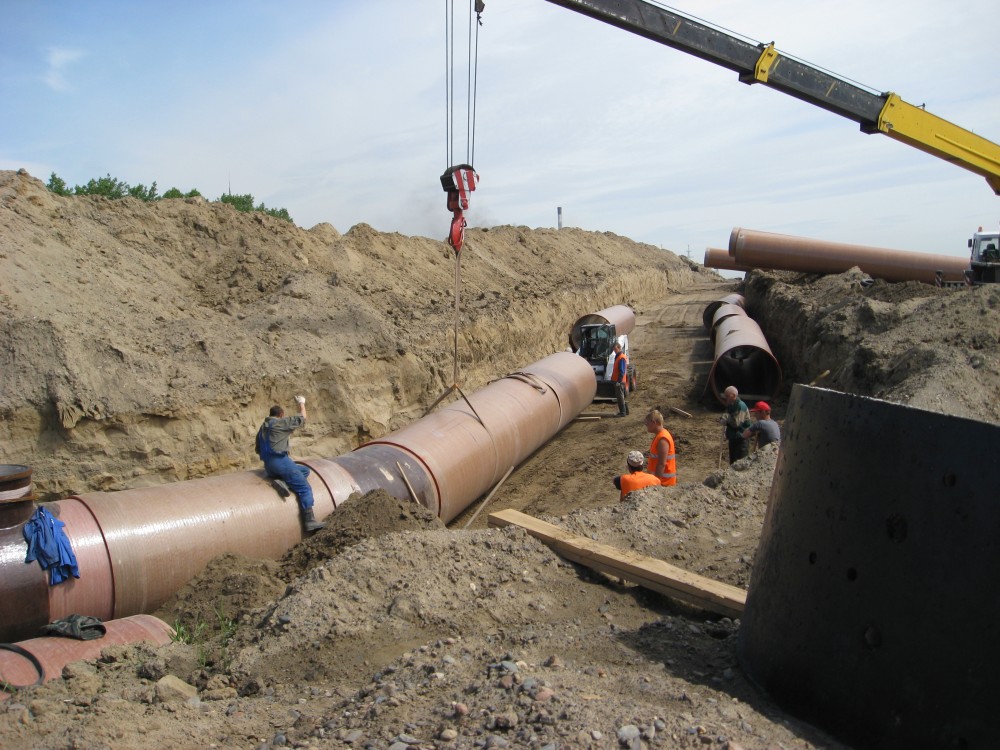

- подъем и установку труб на опоры и подвески;
- стыковку и соединение между собой узлов;
- проверку и уточнение положения смонтированного трубопровода.
Монтаж металлоконструкций, таких как газопровод, дымоход или воздуховод, начинается с основных магистралей, после чего выполняются ответвления к вспомогательному оборудованию и его обвязка, которую целесообразно осуществлять на монтажной площадке до его установки на место.
Монтаж технологического трубопровода, используемого на промышленных предприятиях, особенно сложен и ответственен, поскольку через трубы могут транспортироваться опасные токсичные, взрывоопасные или легковоспламеняющиеся вещества.
В связи с этим необходимо обеспечить полную герметичность соединений при помощи сварных швов, чтобы предупредить любую утечку жидкостей и газов, транспортируемых в них. Все работы на монтаже должны производиться в соответствии со СНИП, с точным соблюдением всех пунктов ПОР, разработанного монтажной организацией.
Перед монтажом трубопровода должны быть произведены следующие подготовительные работы:
- проверка соответствия проекту высотных отметок и координат установки опорных конструкций для крепления труб;
- наличие и соосность отверстий в сопрягаемых между собой фланцах, опорных деталях и элементах жесткости;
- проверка закрепления стационарных отдельно расположенных опор и эстакад.
Монтаж трубопровода должен выполняться специалистами, прошедшими инструктаж и имеющими допуск к выполнению строительно-монтажных работ. Руководство монтажными работами должно осуществляться лицами, имеющими право на производство этих работ.
Монтаж трубопроводов в СПб и Ленинградской области
Предприятие ООО «ХРОМИТМОНТАЖ» оказывает квалифицированные услуги по монтажу трубопроводов и других металлических конструкций на площадке заказчика.
Наши производственные мощности позволяют выполнять монтаж магистральных и городских коммунально-сетевых трубопроводов самых разных типов:
- газоходов;
- воздуховодов;
- нефтепроводов;
- водопроводов;
- теплотрасс;
- канализационных сетей.
К одному из наиболее важных и ответственных этапов монтажа трубопровода относится проверка качества сварных стыков. Мы производим контроль герметичности швов ультразвуковым методом или керосином. Выборочный контроль швов УЗК осуществляется в объеме 10% от общего количества швов.
В процессе монтажа трубопровода мы задействуем современное механизированное оборудование, что в сочетании с профессионализмом и многолетним опытом наших сотрудников гарантирует соблюдение установленных сроков и отличное качество выполненных работ!
Задать вопрос
187026, Ленинградская обл. Тосненский р-н, г. Никольское Отрадненское шоссе д.1Г., +7 (812) 313-62-24 e-mail: info@hromitmontazh.
ru. Производство метеллоконструкций в СПб
Как работает установка морского трубопровода?
Прокладка трубы на морском дне может вызвать ряд проблем, особенно при большой глубине. Существует три основных способа укладки подводных труб — S-образная, J-образная и буксировка — и судно-трубоукладчик является неотъемлемой частью успеха укладки.
Плавучесть влияет на процесс укладки трубопровода как положительно, так и отрицательно. В воде труба весит меньше, если она заполнена воздухом, что снижает нагрузку на трубоукладочную баржу. Но однажды оказавшись на морском дне, трубе требуется усилие, направленное вниз, чтобы оставаться на месте. Это может быть обеспечено весом нефти, проходящей по трубопроводу, но вес газа недостаточен, чтобы удержать трубу от дрейфа по морскому дну. В мелководных сценариях трубу заливают бетоном, чтобы удерживать ее на месте, в то время как в глубоководных ситуациях количество изоляции и толщина, необходимые для защиты от гидростатического давления, обычно достаточны, чтобы удерживать линию на месте.
Установка трубопровода с буксировкой
В то время как перемычки обычно достаточно короткие, чтобы их можно было устанавливать в секциях с помощью ROV, выкидные линии и трубопроводы обычно достаточно длинные, чтобы требовать другого типа установки, будь то буксировка, S-образная укладка или J -класть.
Установка Tow-in — это то, на что это похоже; здесь труба подвешивается в воде с помощью модулей плавучести, а один или два буксира буксируют трубу на место. Оказавшись на месте, модули плавучести снимаются или заливаются водой, а труба опускается на морское дно.
Прокладка наземного буксирного трубопровода
Источник: www.pipelife.no
Существует четыре основных вида прокладки врезного трубопровода. Первый, надводная буксировка , включает буксировку трубопровода по поверхности воды. В этом методе буксир буксирует трубу по поверхности воды, а модули плавучести помогают удерживать ее на поверхности воды.
Используя меньшее количество модулей плавучести, чем надводный буксир, среднеглубинный буксир использует поступательную скорость буксира, чтобы удерживать трубопровод на подводном уровне.
Как только поступательное движение прекращается, трубопровод оседает на морское дно.
Подводный буксир использует модули плавучести и цепи для увеличения веса, работая друг против друга, чтобы удерживать трубу прямо над морским дном. На месте модули плавучести снимаются, а труба оседает на морское дно.
Наконец, донный буксир тащит трубу по морскому дну без использования модулей плавучести. Выполняется только в мелководных установках, морское дно должно быть мягким и плоским для этого типа установки.
Установка S-образного трубопровода
При монтаже трубопровода S-образной укладки труба снимается с кормы судна по мере движения лодки вперед. Труба изгибается вниз от кормы через воду, пока не достигнет «точки приземления» или конечного пункта назначения на морском дне. По мере того, как все больше труб привариваются к линии и снимаются с лодки, труба принимает форму буквы «S» в воде.
Установка трубопровода S-образной укладки
Источник: www.
pbjv.com.my
Стингеры длиной до 300 футов (91 м) в длину, отходят от кормы для поддержки трубы при опускании ее в воду, а также для контроля кривизны установки. Некоторые трубоукладочные баржи имеют регулируемые стингеры, которые можно укоротить или удлинить в зависимости от глубины воды.
Труба опускается в воду с помощью стингера для S-образной укладкиИсточник: www.nord-stream.com труба от коробления. S-образную укладку можно выполнять на глубине до 6500 футов (1,981 метр) в глубину, и таким образом можно прокладывать до 4 миль (6 километров) труб в день.
J-образная укладка трубопровода
Преодолев некоторые препятствия S-образной укладки, J-образная укладка обеспечивает меньшую нагрузку на трубопровод, вставляя трубопровод в почти вертикальном положении. Здесь трубу поднимают через высокую башню на лодке и опускают в море. В отличие от двойной кривизны, получаемой при S-образной укладке, при J-образной укладке труба изгибается только один раз, принимая форму буквы «J» под водой.
Установка трубопровода J-LayИсточник: TechnipFMC
Уменьшенная нагрузка на трубу позволяет J-lay работать на больших глубинах. Кроме того, трубопровод J-образной укладки может выдерживать большее движение и подводные течения, чем труба, уложенная S-образным способом.
Трубоукладочное судно J-Lay S7000Источник: www.hydro.com
Типы трубоукладочных судов
Существует три основных типа трубоукладочных судов. Имеются баржи J-образной и S-образной укладки со сварочной станцией и подъемным краном на борту. Секции трубы длиной 40 или 80 футов (12 или 24 метра) свариваются вдали от ветра и воды в закрытом помещении. На этих типах судов труба укладывается по одной секции конвейерным способом.
С другой стороны, баржи с катушкой содержат вертикальную или горизонтальную катушку, вокруг которой наматывается труба. На барабанные баржи можно устанавливать как трубы меньшего диаметра, так и гибкие трубы. Баржи с горизонтальной катушкой выполняют S-образную укладку, а вертикальные баржи могут выполнять как S-образную, так и J-образную укладку трубопровода.
Вертикальная баржа с барабаномИсточник: www.jee.co.uk
При использовании барж с барабаном сварка секций трубы выполняется на берегу, что снижает затраты на установку. Намотанная труба поднимается с причала на судно, и труба просто выкатывается по мере выполнения монтажа. После того, как вся труба на катушке установлена, судно либо возвращается на берег за другой, либо некоторые баржи с катушками оснащаются кранами, которые могут поднять новую катушку с транспортного судна и вернуть израсходованную катушку, что экономит время и деньги. .
Подготовка к прокладке трубопровода – какие меры безопасности необходимо предпринять — OMS
Прокладка нефте- или газопровода, подводного, наземного или подземного, представляет собой сложный процесс, требующий огромной подготовки. Обычно с участием нескольких разных компаний и многих сотен людей установка трубопровода занимает много времени, часто несколько лет.
После установки и ввода в эксплуатацию крайне важно, чтобы трубопроводы были пригодны для транспортировки нефти и газа, поскольку последствия утечки или разрыва весьма значительны.
Сам процесс установки сопряжен с большим риском для персонала, окружающей среды и оборудования. Нефтегазовые компании и регулирующие органы вложили значительные средства в обеспечение первоклассных мер безопасности для защиты людей, участвующих в установке, и окружающей экосистемы.
В этой статье мы рассмотрим некоторые шаги, которые нефтегазовые компании должны предпринять для подготовки к прокладке трубопровода.
Создание мышления, ориентированного на безопасность
Компании, создавшие культуру безопасности, которая пронизывает всю организацию сверху донизу, будут лучше всего подготовлены к прокладке труб. Руководители компаний должны донести до людей необходимость поставить безопасность в центр всего, что делает каждый сотрудник организации, от генерального директора до уборщиков и водителей. Одним из наиболее важных начальных шагов является обеспечение того, чтобы ответственность за безопасность была эффективно возложена на старшего члена руководящего состава, с установленными политиками, четкими процедурами, которым необходимо следовать, предлагаемым всесторонним обучением и прозрачной структурой отчетности.
Сначала люди
Нефтяная и газовая промышленность может быть опасной. В период с 2011 по 2017 год было 79 погибших и 3070 несмертельных травм. Промышленные операторы сосредоточены на обеспечении безопасности своих людей на всех этапах процесса установки. При подготовке к установке это означает наличие строгих процедур, предоставление оборудования хорошего качества, которое соответствует назначению, и обеспечение полной подготовки каждого члена команды. Операторы также должны следить за тем, чтобы их подрядчики и субподрядчики соблюдали такие же строгие процедуры.
Постоянное обучение
Несмотря на то, что обеспечение полной подготовки всех участников является важной мерой безопасности перед установкой трубопровода, организации, в которых обучение является постоянной частью трудовой деятельности, лучше всего подготовлены ко всем операциям.
Подготовка среды
При проектировании трубопровода проводятся всесторонние исследования местности или морского дна для обеспечения пригодности.
Перед установкой проводятся дополнительные исследования для подтверждения ранее собранных данных. На морское дно можно уложить крупный гравий для устойчивости основания подводных труб, а траншеи могут потребовать дополнительных земляных работ или укрепления.
Инспекция и предпусковые испытания
В нефтегазовой отрасли действует большое количество международных стандартов, норм и правил. Перед началом установки операторы (а также их подрядчики и субподрядчики) должны убедиться, что их оборудование, процессы и персонал соответствуют требуемым стандартам.
Инспекция, часто осуществляемая сторонними компаниями, проводится на каждом этапе процесса от изготовления трубы до покрытия и сварки на месте для подтверждения будущей целостности трубопровода. После того, как трубы будут установлены и сварены вместе, перед окончательной установкой будет проведено испытание гидростатическим давлением, чтобы убедиться в отсутствии трещин или утечек.
Подготовка к чрезвычайным ситуациям
Предварительно приняв все необходимые меры безопасности, установка трубопровода должна пройти гладко.
