Монтаж буровой вышки – Монтаж и демонтаж буровой установки (эксплуатация)

Содержание

Монтаж и демонтаж буровой установки (эксплуатация)

Содержание

Прежде чем приступать непосредственно к бурению выработки под скважину (не важно, под что именно — воду, нефть или газ) — требуется должным образом подготовить оборудование к работе. Процесс это крайне важный — ведь от правильности монтажа будет зависеть и качество самого процесса бурения скважин.

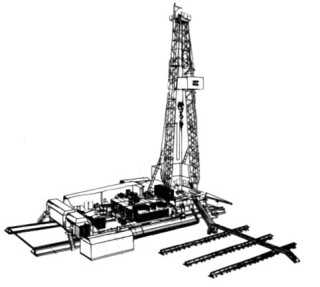

Собранная и готовая к работе буровая вышка

В данной статье будут рассмотрены основные технологии и методы монтажа и демонтажа стационарного и мобильного бурового оборудования.

Монтаж буровых вышек

Монтаж крупногабаритных стационарных буровых установок достаточно сложный и трудоемкий процесс, который должен выполнять исключительно квалифицированными рабочими. Чаще всего для этого нанимаются вышкомонтажные бригады, обладающие специальным подъемным оборудованием, что позволяет осуществить монтаж оборудования в кратчайшие сроки.

Существуют три основных метода монтажа стационарного бурового оборудования: поагрегатный монтаж, сборка мелкими блоками, и монтаж крупными блоками.

Перед началом монтажа любой конструкции необходима подготовка участка, на котором она будет расположена. Для этого требуется снять верхний слой грунта, чтобы устранить естественный уклон местности и выровнять территорию.

В радиусе пятидесяти метров от расположения буровой вышки необходимо выкосить травяное покрытие, и очистить эту зону от любых пожароопасных веществ. Если буровое оборудование монтируется в черте населенного пункта, то необходимо выполнить ограждение рабочей площадки проволочной сеткой, либо любим другим забором, который будет ограничивать доступ к механизмам.

Также нужно обеспечить беспроблемный доступ транспортных средств, для подвоза к месту расположения буровой вышки инструментов и материалов. В ситуации, когда вышка расположена в труднодоступной местности, рациональным будет обустройство грейдерной дороги без асфальтного покрытия, или любой другой быстро создающейся дорожной ленты.

Оптимальным вариантом монтажа буровых вышек является использование автомобильного крана К-162, который оборудован инвентарной вставкой телескопической стрелы, что дает возможность, помимо установки оборудования, также выполнять обустройство каркасов укрытия.

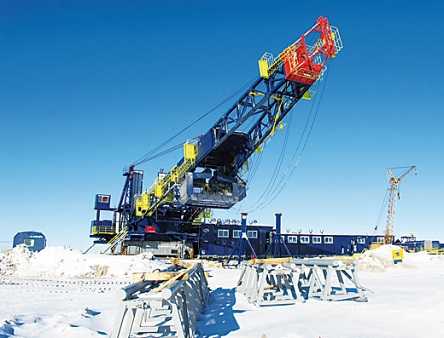

Использование крана для сборки буровой вышки

Для расположения малогабаритных буровых установок создаются специальные залитые бетоном сборочные площадки.
к меню ↑

Агрегатный метод

Данная технология предусматривает индивидуальный монтаж каждого элемента буровой установки. В основном агрегатный метод используется для первичного монтажа новых буровых вышек, которые выходят с завода в виде отдельно транспортирующихся элементов.

На практике использование агрегатного метода, как основного способа для установки вышек не оправдано, так как в сравнении с блочным способом он требует гораздо больших затрат времени и труда.

Этот метод выступает в качестве основного способа осуществления ремонтных работ на буровых установках, когда выполняется демонтаж отдельно взятого вышедшего из строя агрегата, и замена его на исправно функционирующий аналог.

Этапы агрегатного монтажа:

  • Установка каркаса буровой вышки;
  • Установка элементов бурового оборудования;
  • Установка бурового насоса, и устройств создания и очистки раствора для бурения;
  • Монтаж спуско-подъемных механизмов;
  • Монтаж пневматического управления.

к меню ↑

Мелкоблочный метод

Согласно данному способу буровая вышка собирается из отдельных блоков, которые состоят из нескольких агрегатов, связанных друг с другом кинематическим соединением, что предварительно устанавливаются на часть металлического каркаса буровой установки.

После создания буровой площадки такие блоки просто соединяются между собой в определенной последовательности, что обуславливает уменьшение трудоемкости и затрат времени на установку оборудования.

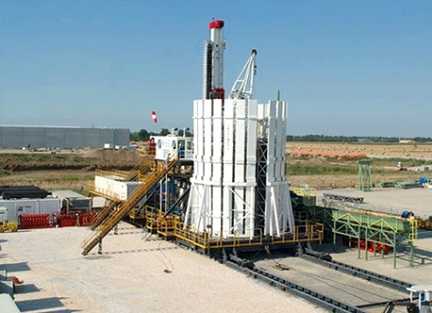

Сборка буровой вышки

На практике, стационарные буровые установки, при данном методе монтажа, составляются из 10-20 отдельных блоков. Которые обладают размерами, позволяющими свободную транспортировку блоков посредством обычного грузового транспорта на дорогах общего назначения.
к меню ↑

Крупноблочный метод

Согласно данному методу буровая установка делится на 3-4 основных блока. Наиболее часто встречающееся разделение: лебедочный блок, насосный блок, блок привода. Лебедочный блок содержит – бурильный ротор, привод ротора, лебедку и её привод, дополнительную лебедку, буровой ключ.

Приводный блок состоит из силовых агрегатов (функционирующих на дизельном топливе, либо электромоторов), цепного редуктора и трансмиссии. В третьем блоке размещены два буровых насоса.

Эти части оборудования крепятся к каркасу буровой вышки, к которому присоединены и остальные вспомогательные механизмы.

Весь монтаж заключается в поэтапной установке блоков на фундамент площадки с помощью крана, и последующего соединения их систем коммуникаций.

В сравнении с методом монтажа оборудования мелкими блоками, эксплуатация крупноблочной технологии дает следующие преимущества:

  • Минимальное количество блоков;
  • Сокращение срока монтажа, вследствие небольшого объема работ;
  • Упрощение фундамента под сборочную площадку.

Единственным существенным минусом крупноблочного метода, который выплывает из уменьшения количества блоков, является увеличение их размера, что требует применения специального транспорта (тяжеловозов) для перевозки блоков.

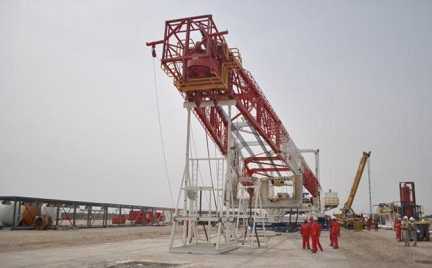

Сборка буровой вышки


к меню ↑

Обкатка оборудования

После монтажа буровой вышки выполняется проверка всех её основных узлов:

  • Мест соединения бурового вертлюга с шлангом;
  • Роторный механизм;
  • Надежность закрепления спуско-подъемных конструкций;
  • Регулировка элементов АСП-механизмов.

Также необходимо удостоверится в наличии всего вспомогательного инвентаря: противопожарного инструмента, средств техники безопасности, аварийного инструмента.

Обкатка бурового оборудования должна выполняться на холостом ходу, без какой-либо дополнительной нагрузки. Силовые агрегаты проверяются на предмет бесперебойной работы трансмиссии, расхода топлива, своевременность реакции на управляющие элементы, также проверяется температура и внутреннее давление системы подачи смазки.

После того, как эксплуатация вышки завершена, демонтаж буровой установки осуществляется согласно методу, по которому осуществлялась сборка конструкции.

В случае использования блочных способов, выполняется рассоединение и демонтаж конструкции в обратном, относительно сборке, порядке.
к меню ↑

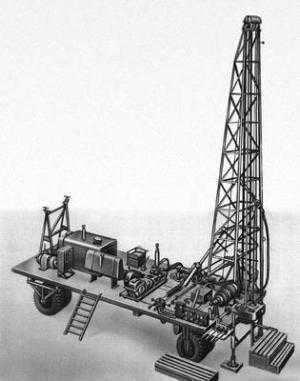

Мобильные буровые установки

Развертывание мобильных установок (машин для бурения) начинается со сборки и подъема буровой колонны. Для этого, на заранее подготовленной площадке, все её элементы раскладываются и соединяются между собой. На крайнюю часть колонны устанавливаются специальные однороликовые блоки, к которым крепится талевая система из штроп.

С помощью натяжения талевой системы осуществляется перемещение буровой колонны и придание ей необходимого пространственного положения.

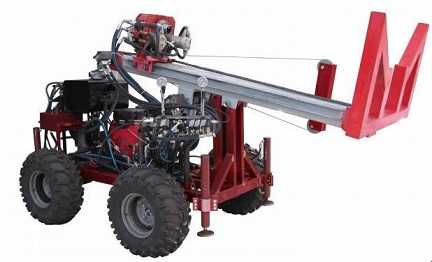

Малогабаритная буровая установка

Очень важно контролировать движение колонны по всей амплитуде, так как только она пройдет ось центра тяжести, вышка начнет крениться под действием собственного веса. Противодействие опрокидыванию осуществляется с помощью специальной системы оттяжек.

По завершению подъема колонна закрепляется посредством фиксации стяжными лебедками. Для оптимальной устойчивости вышки рекомендуется использовать четыре стяжных каната из стали, диаметр которых не меньше 10 миллиметров. Канаты закрепляются на предпоследний участок буровой колонны, и разводятся по диагоналям условного квадрата.

После того как вышка поднята и зафиксирована, выполняется монтаж передней части бурового блока. Дальше устанавливается подрамник, выполняется настройка необходимого уровня рамы буровой установки. Выкатывается ведущая тележка, под которую подкладываются опорные брусья. Выбирать место расположения бурового ротора необходимо с помощью отвеса, который опускается с верхнего основания колонны на центр её нижнего основания.

Далее выполняется монтаж бурового насоса, и обустраиваются ямы-отстойники для глинистого раствора. Устанавливается циркуляционная система для его подачи.

После того как эксплуатация завершилась, свертывание вышки начинается с демонтажа одной из фиксирующих растяжек, после чего она выводится из вертикального положения. Талевая система постоянно должна находиться в свободном растянутом положении, и не блокировать опускание колонны. После того как вышка прошла центр тяжести, дальнейший спуск выполняется с помощью лебедки (которая установлена на трактор).
к меню ↑

Этапы монтажа и сборки малогабаритной буровой установки (видео)

 Главная страница » Буровые установки

byreniepro.ru

Монтаж - буровая вышка - Большая Энциклопедия Нефти и Газа, статья, страница 1

Монтаж - буровая вышка

Cтраница 1

Монтаж буровых вышек определяется в первую очередь их типом. Башенные вышки собираются с помощью подъемников Киршен-баума методом сверху вниз; А-образные вышки сооружаются в горизонтальном положении с последующим их подъемом.  [1]

После монтажа буровой вышки и всего оборудования начинают проводить подготовительные работы к бурению скважины.  [2]

Метод монтажа буровых вышек башенного типа сверху вниз предусматривает сборку их начиная с верхней секции вышки - подкронблочной площадки, кронблока и кончая секциями, идущими сверху вниз. При этом одновременно со сборкой металлоконструкции монтируют навесные элементы - балконы, площадки, лестницы и пальцы. Этот метод монтажа был предложен инж.  [3]

Применение трубчатых элементов при монтаже буровых вышек дает возможность значительно улучшить эксплуатационные качества конструкции и одновременно экономить металл.  [5]

Полный цикл работ при бурения скважин включает монтаж буровой вышки и бурового оборудования, проводку скважины, подготовку ее к эксплуатации, демонтаж вышки и оборудования.  [6]

Полный цикл работ при бурении скважин включает монтаж буровой вышки и бурового оборудования, проводку скважины, подготовку ее к эксплуатации, демонтаж вышки и оборудования.  [7]

Вышкомонтажные работы выполняются вышкомонтажной бригадой и включают: монтаж буровой вышки и бурового ( силового) оборудования, стр-во привышечных сооружений и демонтаж буровой установки после окончания С.  [8]

Основания под вышку и буровое оборудование служат для монтажа буровой вышки и оборудования. Они представляют собой сборно-разборные металлические сооружения. Основание под буровое оборудование комплектуется сборно-разборными каркасами укрытий.  [9]

Бурение скважины начинается с выбора, подготовки площадки и монтажа буровой вышки и вспомогательного оборудования: насосов для закачки глинистого раствора в скважину, лебедок для спуска и подъема бурового инструмента, приводных механизмов, сооружения для приготовления глинистого раствора.  [10]

Монтаж буровых вышек определяется в первую очередь их типом. Башенные вышки собирают с помощью подъемников Киршенбаума методом сверху вниз; А-образные вышки сооружают в горизонтальном положении с последующим их подъемом.  [11]

Талевая система буровых установок предназначена для спуска в скважину и подъема из нее бурильного инструмента, подачи долота на забой в процессе бурения, спуска в скважину обсадных труб, а также для выполнения ловильных и других работ по ликвидации аварий в скважинах. При соответствующей конструкции и схеме монтажа буровых вышек талевая система может быть использована для подъема собранной на земле вышки из горизонтального положения в вертикальное и для ее опускания.  [12]

Страницы:      1

www.ngpedia.ru

2. Строительно-монтажные работы. Виды работ. Методы строительства вышки, привышечных сооружений и монтажа оборудования. План расположения оборудования. Порядок сдачи смонтированной бу бригаде.

Монтаж вышки и оборудования производится в соответствии с принятой для данных конкретных условий схемой их размещения. Оборудование стараются разместить так, чтобы обеспечить безопасность в работе, удобство в обслуживании, низкую стоимость строительно-монтажных работ и компактность в расположении всех элементов буровой.

В общем случае (рис. 2) в центре буровой вышки 1 располагают ротор 3, а рядом с ним - лебедку 2. За ней находятся буровые насосы 19, силовой привод 18, площадка горюче-смазочных материалов 11, площадка для хранения глинопорошка и химреагентов 9 и глиномешалка 17. С противоположной стороны от лебедки находится стеллаж мелкого инструмента 14, стеллажи 5 для укладки бурильных труб 4, приемные мостки 12, площадка отработанных долот 7 и площадка ловильного инструмента 10 (его используют для ликвидации аварий). Кроме того, вокруг буровой размещаются хозяйственная будка 8, инструментальная площадка 6, очистная система 15 для использованного бурового раствора и запасные емкости 16 для хранения бурового раствора, химических реагентов и воды.

Рис. 3. Типовая схема размещения оборудования,

инструмента, запасных частей и материалов на буровой:

1 - буровая вышка; 2 - лебедка; 3 - ротор; 4 - бурильные трубы;

5 - стеллажи; 6 - инструментальная площадка; 7 - площадка отработанных

долот; 8 - хозяйственная будка; 9 - площадка глинохозяйства; 10 - площадка

ловильного инструмента; 11 - площадка горюче-смазочных материалов;

12 - приемные мостки; 13 - верстак слесаря; 14 - стеллаж легкого инструмента;

15 - очистная система; 16 - запасные емкости; 17 - глиномешалка;

18 - силовой привод; 19 – насос

Различают следующие методы монтажа буровых установок: поагрегатный, мелкоблочный и крупноблочный.

Агрегатный метод монтажа

Этот метод заключается в индивидуальном монтажа агрегата, строительстве отдельных объектов и сооружения буровой установки фундаментах однократного использования, после монтажа всех агрегатов на фундаментах производится их кинематическая увязка в соответствии с монтажной схемой. При переходе буровой установки на новую точку все агрегаты демонтируют, нарушают кинематические связи между ними, разбирают сооружения и перевозят всё россыпью на новое место. Перевозка производится универсальным транспортом, на новом месте снова строят фундаменты, сооружения, монтируют буровую установку.

Буровая установка – это комплекс специализированных сборочных единиц выполняемых в процессе бурения определённые функции. При данном методе монтажа сборочными единицами является отдельные агрегаты на фундаменте разового использования с последующей кинематической увязкой в соответствии с монтажной схемой. При этом методе монтажа после проведения планировочно разбивочных и подготовительных работ завозятся все агрегаты буровой установки, вышку или её детали, все необходимые строительные материалы, грузоподъёмные механизмы и специальные устройства необходимые для монтажа буровой установки. Всё оборудование и материалы располагают в определённом порядке обеспечивающим рациональную последовательность сборки и монтажа буровой установки. В зависимости от принятой схемы расположения оборудования и привы­шечных сооружений подготавливают рабочую площадку соответствующих размеров. После завоза и расположения всего оборудования на рабочей площадке вышкомонтажная бригада приступает к строительству. Работа выполняется в несколько этапов:

а) подготовительные работы;

б) монтаж буровой вышки, привышечных и наземных сооружений буровой;

в) монтаж бурового оборудования;

г) монтаж буровых насосов и оборудования для приготовления и очистки бурового раствора;

д) монтаж механизмов для спуско-подъёмных операций;

е) монтаж пневмоуправления.

studfiles.net

Монтаж - буровая установка - Большая Энциклопедия Нефти и Газа, статья, страница 1

Монтаж - буровая установка

Cтраница 1

Монтаж буровых установок проводится силами вышкомонтажных и буровых бригад.  [1]

Монтаж буровой установки мелкими блоками и поагрегатно.  [2]

Для монтажа буровых установок и значительной части неф-тегазопромыслового оборудования применяют облегченные опоры, причем естественно становится целесообразным применять сборные фундаменты из нормализованных элементов, допускающих набор нужной формы и размеров, демонтаж вместе с оборудованием и повторное использование на новом месте монтажа.  [3]

Недостатками расчлененного монтажа буровых установок являются большая длительность, трудоемкость и высокая стоимость монтажных работ, значительный износ отдельных объектов буровой установки как следствие неоднократного монтажа - демонтажа и погрузки - разгрузки, длительное и нерациональное использование транспортных средств для перевозки отдельных агрегатов, потери материалов при переходе на новую точку бурения.  [4]

Перед монтажом буровой установки размечают площадку под оборудование, инструмент и материалы. Вокруг буровой установки в радиусе 50 м должна быть выкошена трава, а территория очищена от пожароопасных материалов. При размещении установки на территории предприятий или населенных пунктов рабочая площадка должна быть ограждена и должен быть обеспечен свободный доступ транспортных и погрузочных средств к местам размещения инструментов и материалов.  [5]

При монтаже буровой установки блоки глинохозяйства и вспомогательный присоединяются болтами к лебедочно-роторному блоку и составляют опорную часть для ног А-образной секционной вышки и ее подкосов.  [6]

При монтаже буровой установки вертикальные оси буровой вышки, стола ротора и центра скважины должны совпадать и продолжать одна другую.  [7]

После завершения монтажа буровой установки и обкатки ее агрегатов приступают к проходке скважин.  [8]

Площадки для монтажа буровой установки следует планировать с учетом естественного уклона местности и обеспечения движения сточных вод к системам их сбора и очистки.  [9]

После окончания монтажа буровой установки все оборудование должно быть опробовано без нагрузки.  [10]

Этот метод монтажа буровых установок широко применяют в разведочном бурении, а в некоторых районах и в эксплуатационном бурении, когда из-за сложных природно-географических условий невозможно перевозить установки крупными блоками.  [11]

После завершения монтажа буровой установки и обкатки ее агрегатов приступают к проходке скважин.  [12]

До начала монтажа буровой установки верхний плодородный слой земли должен быть снят и заскладирован.  [13]

Для ускорения монтажа буровых установок и сокращения объема сварочных работ рекомендуется применять высоконапорные шланги, рассчитанные на необходимые давления.  [14]

После окончания монтажа буровой установки все оборудование должно быть опробовано без нагрузки. Кто руководит этим опробованием.  [15]

Страницы:      1    2    3    4

www.ngpedia.ru

Буровые Вышки - Техническая библиотека Neftegaz.RU

Буровые вышки

Буровая вышка - ключевой узел оборудования буровой установки. Выполняет следующие функции:

  1. Поддержание бурильной колонны на талевой системе при бурении с разгрузкой
  2. Спускоподъемные операций с обсадными и бурильными трубами
  3. Установка талевой системы и средств механизации спуско-подъемных операций, включая платформы верхового рабочего устройства, механизмы АСП и КМСП.
  4. Размещение бурильных труб
  5. Размещение извлеченных из скважины утяжеленных бурильных труб

Буровая вышка устанавливается над буровой скважиной для подъема и спуска бурового оборудования(обсадные трубы, забойные двигатели и тд.). Оборудована лестницами и специальной площадкой для взаимодействия и обслуживания кронблока, а так же платформой верхового рабочего, где устанавливаются бурильные свечи.

Буровая вышка в общем виде выглядит так:

Классификация буровых вышек:

По назначению:

Для мобилиных буровых установок, для морских буровых установок, для устройств капитального ремонта скважин, для кустовых и стационарных буровых установок.

По конструкции

Башенные и мачтовые.

Мачтовые вышки бывают A и П-образными, с открытой гранью и 4х-опорные.

Обычно буровые установки легкого и среднего классов комплектуются буровыми вышками мачтового типа, а в установках тяжелого класса применяют вышки мачтового и башенного типов.

Так же буровые вышки подразделяются на башенные и А-образные. А-образные получили наибольшую популярность и распространение, их особенность - две опоры, которые удерживают всю конструкцию в вертикальном положении.

Буровые вышки башенного типа применяются при бурении на море и при глубинном бурении.

Мачтовые вышки подразделяются на двухмачтовые (А-образные) и одномачтовые (с открытой передней гранью). Обе конструкции изготовляют из цельносварных габаритных секций трехгранного или прямоугольного сечения, соединяемых между собой быстроразъемными или фланцевыми соединениями. Преимущества их состоят в быстрой сборке вышки, хорошей просматриваемости, пониженной металлоемкости по сравнению с башенными буровыми вышками и возможности более удобного и легкого расположения механизмов СПО.

Вышки для буровых установок ВЗБТ (см. табл. 27):

а - Б4.01.00.000; б - Сб01/БУ2500ЭУ;

в - Б1.01.00.000; Б11.01.00.000; Б11.01.000-01

Преимуществом башенных вышек является жесткость их конструкции, меньшая по сравнению с мачтовыми трудоемкость изготовления и стоимость.

В табл. 27-29 приведены параметры мачтовых буровых вышек, изготавливаемых заводом ВЗБТ и ПО "Уралмаш" (рисунки).

Башенная буровая вышка ВБМА 53х320 для морского бурения предназначена для комплектования буровых установок грузоподъемностью 1600...2000 кН для бурения нефтяных и газовых скважин глубиной 3000?5000 м со стационарных морских оснований с применением комплекса оборудования АСП (рисунок).

Башенная вышка ВБ 53x320М предназначена для комплектации оборудования на буровых установках "Уралмаш ЗД" и "Уралмаш 4Э" (подвески талевой системы, размещения кронблока и средств механизации) для бурения нефтяных и газовых скважин глубиной 3000?5000 м.

Конструкция вышки (рисунок) состоит из рамы подкронблочной площадки 1, секций ног 2, верхнего и нижнего балконов верхового рабочего 3, комплекта маршевых лестниц 4, поясов 5, диагональных тяг 6, арочных подкосов 7 и др.

Вам так же будет интересно:

Кронблоки

Буровые лебедки

Буровые установки

Клапан обратный

neftegaz.ru

Монтаж буровых установок

Когда речь заходит о монтаже буровой установки, в первую очередь на ум приходят методы монтажа буровых вышек, хорошо известные большинству специалистов: агрегатный, мелко- и крупноблочный. Вполне логично и закономерно, что основные методы монтажа буровых установок сопоставимы с этой классификацией.

Любому монтажу буровой техники предшествует подготовка площадки: в ходе этого подготовительного этапа производится выравнивание будущего места расположения техники, убирается лишняя растительность и находящиеся в непосредственной близости легковоспламеняемые предметы.

Как и монтаж буровых вышек, монтаж установок для бурения скважин может производиться по отдельным блокам, когда поэтапно собираются отдельные части устройства, которые затем соединяются воедино. Прежде всего, монтируются сборный фундамент установки и опоры, которые станут основой для размещения всех остальных устройств. На втором этапе производится установка роторно-лебедочного комплекса. На завершающем этапе монтируется вспомогательное оборудование, которое может быть представлено очень широким классом устройств с различным функционалом. Если к использованию планируется малогабаритная буровая установка, то ее доставка к месту работ производится в уже собранном виде и команде потребуется лишь установить машину на заранее подготовленное основание. Выбор типа монтажа основывается на особенностях рельефа, характеристиках месторождения и планируемых объемов добычи.

При монтаже стационарных буровых установок очень важным является этап монтажа проводки для питания всего используемого электрооборудования. Для этого необходимо провести расчет требуемой мощности с учетом возможных нагрузок, выбрать источник питания (существующая линия электропередач или автономный источник электроэнергии), произвести разводку и использованием кабелей с максимальным уровнем защиты. Внимательное отношение к данному вопросу позволит значительно снизить риски безопасности как для персонала, так и для оборудования.

Монтаж мобильных буровых установок по сути является некорректным понятием, поскольку самоходные устройства уже установлены на шасси и для работы необходимо лишь перевести машину из состояния для транспортировки в рабочее положение. В современных конструкциях буровых установок такая операция занимает не более 5-10 минут.

rosprombur.ru

Буровая установка - Техническая библиотека Neftegaz.RU

Буровая установка -один из видов нефтегазового оборудования. Является комплексом оборудования и буровых сооружений, предназначенных для бурения нефтегазовых скважин.

Буровые установки для разработки и разведки нефтяных и газовых месторождений в общем виде включают в себя:

- Спускоподъемное оборудование (кронблок, лебедка, крюкоблок)

- Циркуляционное оборудование (буровые насосы, вертлюги, емкости, манифольды)

- Буровые сооружения (буровые вышки, мостики, основания вышки, стеллажи)

- Противовыбросное оборудование

- Оборудование для приготовления буровых растворов (шламовые насосы, гидроворонки, гидромешалки)

- Силовое оборудования для привода лебедки, буровых насосов, ротора (дизельные двигатели, электрические двигатели)

Все буровые установки комплектуются приводом главных механизмов (дизельный с механической трансмиссией или электрический с цифровой системой плавного регулирования)

В некоторых случаях возможна комплектация независимым приводом ротора

Кинетическая основа буровой установки - подъемный механизм
Подъемный механизм запускается при возникновении динамической нагрузки.
Динамические нагрузки возникают при спускоподъемных операциях вследствие действия ускорения или замедления, а также упругих колебаний, создаваемых во время переходных процессов.


В качестве источников динамических нагрузок выступают толчки и удары, возникающие при подхвате колонны труб и переходах талевого каната на последующий слой навивки. Динамической нагрузке также могут способствовать зазоры и монтажные смещения в сочленениях узлов и деталей подъемного механизма и его привода.

Применение буровых установок

Буровые установки применяются:

  1. Для бурения неглубоких скважин (до 25м) и скважин небольшого диаметра(76-219 мм) при сейсморазведке.
  2. Для бурения скважин средней глубины (до 600м) - структурных и поисковых скважин на твердые полезные ископаемые
  3. Для бурения глубоких скважин (до 6000м). Добыча нефти и газа, а так же для разведки новых нефтяных и газовых месторождений.
  4. Сверхглубокое бурение скважин (до 15000м) для добычи нефти и газа и разработки новых месторождений.
  5. Бурение скважин на воду.
  6. Капитальный ремонт нефтегазовых скважин.
  7. Испытания скважин на нефть и газ.

По функциональному назначению буровые установки делятся на:

  1. установки для инженерно-геологических изысканий
  2. установки для добычи воды, работ по водопонижению и геотермальному теплоснабжению, для различных гидрогеологических работ
  3. установки для строительных работ (бурение под свайные и микросвайные основания, для установки анкеров)
  4. установки для геологоразведочных работ
  5. установки для сейсморазведочных работ
  6. установки для сооружения опор ЛЭП

Конструкция буровых установок

Исполнительные органы (главные) - лебедка, ротор, вышка, талевая система, вертлюг, буровой насос, циркуляционная система.

Энергетические органы - дизельные двигатели, электродвигатели, приводы, силовая гидросистема, пневмо-гидросистема

Вспомогательные органы -механизмы передвижения, вспомогательная лебедка, металлоконструкции, системы освещения, системы водоснабжения, системы отопления, системы вентиляции и др.

Органы информации - контроль параметров бурения

Органы управления

Буровая вышка

Буровая вышка - это ключевой узел в оборудовании буровых установок. Выполняет следующие функции:

  1. Поддержание бурильной колонны на талевой системе при бурении с разгрузкой.
  2. Спуско-подъемные опреации с обсадными и бурильными трубами

3. Размещение талевой системы и средств механизации спускоподъёмных операций, в частности механизмов АСП, КМСП или платформы верхового рабочего, устройства экстренной эвакуации верхового рабочего, системы верхнего привода и вспомогательного оборудования.

  1. Размещение бурильных труб

Классификация буровых вышек

Буровые вышки классифицируются:

По назначению - для капитального ремонта скважин и соответствующих агрегатов, для морских буровых установок, для передвижных буровых установок, для стационарных буровых установок.

По конструкции - мачтовые, башенные.

Буровые лафеты

Буровые лафеты - навесное буровое оборудование. Составляющая буровых установок. Лафеты устанавливают на экскаваторы и гидравлические экскаваторы. Общая масса - от 10 тонн. Буровой лафет обычно состоит из ходового механизма с гусеничным двигателем встроенного гидравлического механизма для тяги (подачи вперед) и бурового функционирования.

Навесные буровые лафеты применяют при работах по частичному упрочнению грунтов, бурении пневмоударником, или при отборе керна, а так же для бурения скважин под сваи, для сооружения скважин на воду и для анкерного бурения.

Роторы

Роторы предназначены для вращения бурильного инструмента и поддержания колонны бурильных труб при бурении скважин.

Лебедки - основной механизм спускоподъемного комплекса буровой установки. Предназначены для выполнения следующих операций:

Спуск и подъем обсадных труб и буровых труб

Передача вращения ротору

Подача инструмента на забой

neftegaz.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
