Способы монтажа установок для бурения скважин



Добыча основных стратегических ресурсов Российской Федерации – нефти и газа осуществляется при помощи буровых установок, которые прорезают земную твердь на нужную глубину, чтобы можно было использовать скважину для выкачивания полезных ископаемых. Этот процесс требует довольно много времени, так как вначале проводится предварительная геологическая разведка, потом бурится тестовая скважина, исследуются взятые пробы земных пород, а лишь затем уже принимается решение о целесообразности ведения разработки на выбранном месте.


Монтаж буровых установок является довольно простым процессом, так как все конструкции разработаны таким образом, чтобы их можно было быстро собирать небольшими силами. Также каркас создан с учетом того, чтобы его можно было использовать много раз, потому что изготовление одноразовых элементов обходилось бы слишком дорого, что влияло бы на увеличение себестоимости добычи.

Процедура монтажа оборудования для добычи полезных ископаемых скважинным методом


Для сверления тестовой скважины используется мобильная установка, которая передвигается на транспортной платформе. Таким способом можно за один день обрабатывать большую площадь, чтобы не приходилось постоянно монтировать и размонтировать агрегат. Временные потери при ведении любого производства недопустимы, так как влекут за собой лишние финансовые издержки.




Поэтому все нужно делать оперативно и без лишних манипуляций. Монтаж мобильных буровых установок не требуется, потому что они устанавливаются на передвижную платформу еще на заводе. Необходимо лишь перевести их из транспортного положения в рабочее, на что уйдет не более 10 минут. После этого сразу можно начинать процедуру бурения и выемки земной породы с разной глубины для исследования наличия в составе каких-либо интересных минералов для промышленности.


Что касается методов монтажа установок для бурения стационарного типа, то здесь выделяют несколько разновидностей. Их применимость напрямую зависит от условий рельефа и предполагаемых объемов добычи. Очень важно, чтобы агрегат мог без проблем выполнять заданный объем работ, потому что в случае отставания от плана компания будет нести убытки, а допускать этого никак нельзя, так как невыгодная добыча ресурсов стимулирует снижать объемы, что может приводить к дефициту ресурса на рынке и его резкому подорожанию. В условиях тесной взаимосвязи всех мировых экономик – это может полечь за собой серьезные кризисные явления, от которых проиграют практически все страны мира.


На практике применяются следующие способы монтажа буровых установок:


1.    Монтаж мелкими блоками с последовательным присоединением отдельных агрегатов:

  • установка сборного фундамента и легкосплавных опор, которые соединяются между собой разъемным способом при помощи болтов;
  • установка роторно-лебедочного блока, который будет осуществлять спуск и подъем рабочего механизма в пределах скважины;
  • Монтаж дополнительных вспомогательных сооружений, которые будут обеспечивать дренаж, свободный доступ транспортных средств к вышке, защиту объекта от несанкционированного доступа.


2.    Монтаж цельной установки, который возможен только с мелкогабаритными агрегатами. Он подразумевает, что оборудование доставляется к месту работы в уже собранном виде, после чего его при помощи автокранов поднимают в вертикальное положение и устанавливают на заранее подготовленный фундамент.







Чтобы понять все тонкости процесса, стоит посмотреть монтаж бурового оборудования на видео. Ролик будет очень интересным и познавательным. Стоит отметить, что рабочую площадку нужно предварительно подготавливать, выкашивая с нее всю траву и убирая легковоспламенимые предметы. Также нужно делать ее практически ровной, чтобы не пришлось сильно регулировать положение вышки за счет калибровки конструкции. В труднодоступные места собранные агрегаты иногда доставляются при помощи вертолетов.

Установка вспомогательных элементов


При установке добывающего оборудования не стоит забывать и о системах обеспечения, без которых не будет работать ни одна машина. Поэтому осуществляется еще целый ряд дополнительных операций, без которых не получится ввести объект в эксплуатацию. Самыми главными являются сооружения для обеспечения безопасности, так как нефть и газ относятся к категории горючих и взрывоопасных веществ, на производстве должны быть полностью исключены случаи применения огня непосредственной близости от скважин.


Также должна быть правильно проведена и подключена проводка, так как любое короткое замыкание может вызвать катастрофу техногенного характера на огромной площади. Монтаж и эксплуатация электрооборудования буровых установок проходит так:



  • 1.    Производится расчет необходимой мощности, чтобы хватало на питание всего объекта с учетом возможных критических нагрузок.
  • 2.    Выбирается линия для подключения или же устанавливается автономная станция.
  • 3.    Делается разводка проводов, причем используются только кабеля с максимальной защитой и огнестойкой изоляцией, которая не нарушит своей целостности даже при условии контакта с открытым огнем.


Только при таком подходе можно обеспечить себе полную безопасность.

Демонтаж буровой установки производится в обратном монтажу порядке. Только стоит учитывать, что в процессе эксплуатации определенные элементы будут сильно изношены, так что уже не годятся для повторного использования. Их нужно будет заменить на новые аналоги.

promplace.ru

Монтаж – буровая установка – Большая Энциклопедия Нефти и Газа, статья, страница 1

Монтаж – буровая установка

Cтраница 1

Монтаж буровых установок проводится силами вышкомонтажных и буровых бригад.
 [1]

Монтаж буровой установки мелкими блоками и поагрегатно.
 [2]

Для монтажа буровых установок и значительной части неф-тегазопромыслового оборудования применяют облегченные опоры, причем естественно становится целесообразным применять сборные фундаменты из нормализованных элементов, допускающих набор нужной формы и размеров, демонтаж вместе с оборудованием и повторное использование на новом месте монтажа.
 [3]

Недостатками расчлененного монтажа буровых установок являются большая длительность, трудоемкость и высокая стоимость монтажных работ, значительный износ отдельных объектов буровой установки как следствие неоднократного монтажа – демонтажа и погрузки – разгрузки, длительное и нерациональное использование транспортных средств для перевозки отдельных агрегатов, потери материалов при переходе на новую точку бурения.
 [4]

Перед монтажом буровой установки размечают площадку под оборудование, инструмент и материалы. Вокруг буровой установки в радиусе 50 м должна быть выкошена трава, а территория очищена от пожароопасных материалов. При размещении установки на территории предприятий или населенных пунктов рабочая площадка должна быть ограждена и должен быть обеспечен свободный доступ транспортных и погрузочных средств к местам размещения инструментов и материалов.
 [5]

При монтаже буровой установки блоки глинохозяйства и вспомогательный присоединяются болтами к лебедочно-роторному блоку и составляют опорную часть для ног А-образной секционной вышки и ее подкосов.
 [6]

При монтаже буровой установки вертикальные оси буровой вышки, стола ротора и центра скважины должны совпадать и продолжать одна другую.
 [7]

После завершения монтажа буровой установки и обкатки ее агрегатов приступают к проходке скважин.
 [8]

Площадки для монтажа буровой установки следует планировать с учетом естественного уклона местности и обеспечения движения сточных вод к системам их сбора и очистки.
 [9]

После окончания монтажа буровой установки все оборудование должно быть опробовано без нагрузки.
 [10]

Этот метод монтажа буровых установок широко применяют в разведочном бурении, а в некоторых районах и в эксплуатационном бурении, когда из-за сложных природно-географических условий невозможно перевозить установки крупными блоками.
 [11]

После завершения монтажа буровой установки и обкатки ее агрегатов приступают к проходке скважин.
 [12]

До начала монтажа буровой установки верхний плодородный слой земли должен быть снят и заскладирован.
 [13]

Для ускорения монтажа буровых установок и сокращения объема сварочных работ рекомендуется применять высоконапорные шланги, рассчитанные на необходимые давления.
 [14]

После окончания монтажа буровой установки все оборудование должно быть опробовано без нагрузки. Кто руководит этим опробованием.
 [15]

Страницы:  

   1

   2

   3

   4




www.ngpedia.ru

Монтаж бурильной установки

Монтаж бурильной установки


Date 03.04.2012
Author By ipadminka
Category Буровое оборудование

Бурильные установки являются незаменимым оборудованием в современной строительной и нефтедобывающей индустрии, при помощи этих машин процесс бурения скважин любой глубины и диаметра проходит легко и просто.

Однако перед тем как приступить к процессу бурения, специализированное оборудование должно пройти ряд подготовительных и монтажных работ, о которых и пойдет речь в настоящей статье.

На первоначальном этапе важно выбрать и подготовить место для буровой. К нужному участку прокладывается подъездная дорога и проводятся системы электрического и водного снабжения.Если рельеф местности, где будет проходить бурение, неровный, то необходимо обустроить специальную площадку. Планируемая скважина может располагаться не только на плотной и ровной земле, но также на болоте или торфянике. При этом подъездные пути к данному объекту могут быть различными. На отдаленных скважинах, например, оборудуют специальные вертолетные площадки, так как другому транспорту проблематично туда добраться. В процессе обустройства бурильной площадки используют бульдозеры и тракторы, которые выкорчевывают пни и делают противопожарные кюветы и водосточные канавы. В случае вырубки леса дерево используется для строительства жилья рабочих и для фундамента под металлические основания бурового оборудования.

После завершения подготовительных работ начинается сам процесс монтирования бурового оборудования, в ходе которого проводят установку и соединение блоков и узлов установки. Важным этапом в процессе монтажа является сооружение фундамента бурильной установки. Для создания надежной опоры необходимо учитывать, что БУРИЛЬНАЯ УСТАНОВКА не должна воздействовать на землю с нагрузкой превышающей допустимые нормы для данного конкретного вида грунта. Фундамент проектируется в зависимости от конструкции скважины, ее глубины, типа грунта и конструкции бурильной установки.

Для сокращения сроков строительства и экономии денежных средств, в качестве фундамента используют лишь экономически обоснованные конструкции.

Сама по себе бурильная установка представляет комплекс машин, аппаратных устройств, металлических конструкций и средств управления. Монтаж оборудования проводят с учетом техники безопасности, при этом стараясь достичь максимальной функциональности всех элементов устройства.

В центре бурильной вышки размещают ротор, рядом с которым монтируют лебедку. За ней оборудуют силовой привод, буровые насосы, площадки для горючего и смазочных материалов, площадки с глинпорошком и глиномешалку. Напротив монтируются стеллажи для инструментов и укладки бурильных труб, приемные мостки и площадка для ловильного инструментария, используемого в случае аварии.



b2prom.ru

Буровая установка своими руками: чертежи и схема

Для бурения скважин на воду своими руками не обойтись без простейших по принципу работы и конструкции установок. Как сделать такой аппарат, чтобы с его помощью проделать отверстие в почве глубиной не менее 20 м. (максимум 75 м)? Схема буровой установки достаточно проста, поэтому изготовить ее будет нетрудно.

Разновидности аппаратов

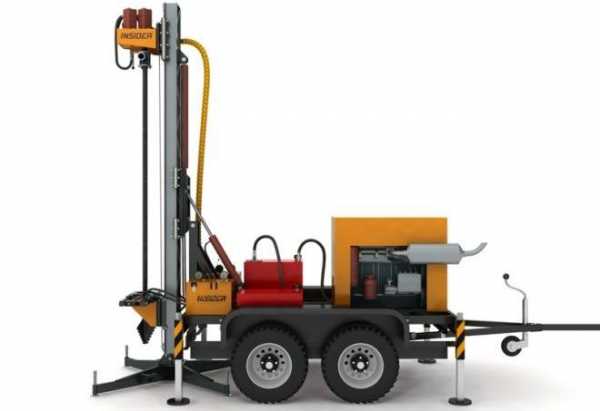

Малогабаритная буровая установка (МГБУ) может иметь разную конструкцию, что напрямую влияет на принцип ее работы. Принято выделять несколько видов аппаратов.

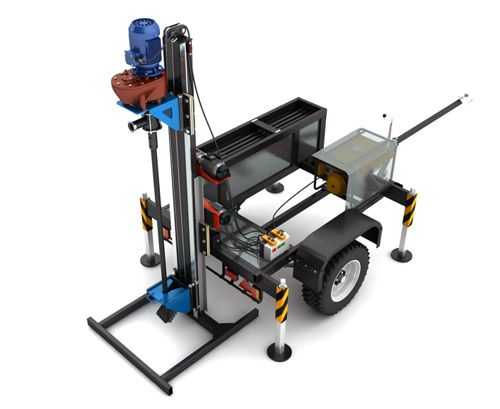

Буровая установка (МГБУ)

Шнекового типа

Шнековая буровая установка имеет рабочий инструмент в виде стержня с лопастями (шнек). Для проделывания отверстий небольшой глубины под свайный фундамент оборудование проводится в действие вручную. Если скважина имеет значительную глубину при бурении необходимо использовать мощный двигатель со значительным крутящим моментом.

При помощи шнекового оборудования частицы породы извлекаются из глубины без промывки. Это снижает эффективность работы установки, поэтому она подходит для бурения в грунтах невысокой плотности.

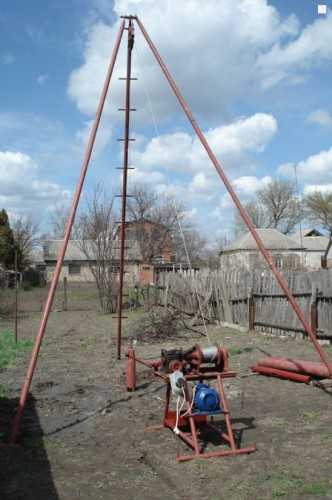

Ударно-канатная установка

Состоит из прочной рамы (чаще всего в виде треноги), а в качестве основного рабочего инструмента используется долото или желонка. Ударный механизм опускается вниз при помощи троса вручную или с применением мотора-редуктора.

Ударно-канатная установка

Роторная установка

Подразумевает вращательное бурение с подачей воды, которая вымывает частицы породы наружу. Оборудование данного типа может приводиться в действие вручную, например, для устройства винтовой сваи. Для устройства скважин со значительной глубиной применяется электрический привод.

Установка для роторного бурения

Разновидности буров

Самодельная буровая установка, в зависимости от назначения, оснащается различными бурами:

  • ложковый бур;
  • змеевиковый бур;
  • долото.

Ложковый бур применяется для прохождения через слой пластичного грунта (смесь песка и глины). Обычно бурильный инструмент делается в форме ложки. Резец размещают с левой стороны, а справа находится поперечный выступ. Также ложку можно изготовить из обычной стальной трубы, имеющей подходящий диаметр.

Змеевиковый бур применяется для прохождения плотных грунтов. Данный инструмент работает по принципу штопора. Лезвие бура выполняют в форме ласточкиного хвоста. Его формируют из закаленной стали для обеспечения повышенной прочности. Изготовить змеевиковый бур своими руками достаточно сложно. Для этого следует воспользоваться услугами профессионалов.

Долото способно разрушить каменистую породу. При создании долота следует уделять особое внимание его углу заострения. От данной характеристики зависят функциональные возможности бура. Для разрешения каменистых грунтов угол заострения должен составлять 110-125 градусов, мягких – 35-70.

Самодельная буровая установка

Инструменты для создания буровой установки

Чтобы построить простейшую буровую установку, необходимо подготовить следующие инструменты:

  • сантехнический крест-универсал;
  • ножовка для обработки металлических деталей;
  • разводной ключ;
  • стальная труба диаметром 12-13 мм;
  • плашки;
  • сгон.

Технология создания установки

Как сделать мини-буровую установку? Чертежи такого самодельного оборудования очень просты, поэтому проблем во время сборки не должно появиться.

Чтобы сделать буровую установку, следует придерживаться следующих инструкций:

  • Ручная буровая установка изготовляется из стальных труб, прикрепленных между собой в сгон и крест. Для этого на их концах нарезается резьба на длину 2 см.
  • С торцовой стороны труб необходимо приварить стальные пластины. Они выполняются в виде своеобразного наконечника.
  • Буровая установка своими руками будет работать эффективно, если обеспечит к ней подачу воды. К крестовому отверстию необходимо присоединить шланг. Подача воды осуществляется через специальный переходник.
  • В крестовое отверстие устанавливается сантехническая резьба. Лучше всего, когда она изготовлена из ПВХ-материалов. Также допускается применение пенькового волокна.
  • К нижнему обрезу трубы при помощи сгона прикрепляется отрезок с наконечником.
  • Основа оборудования изготовляется из трубы квадратного сечения. Необходимо смонтировать стойку с опорными элементами.
  • К основанию необходимо прикрепить платформу и мотор. Они должны фиксироваться с расчетом возможного передвижения в вертикальном направлении.
  • К устройству подсоединяется мотор с оптимальной мощностью.
  • Для регулировки работы оборудования используется редуктор. К его валу прикрепляется фланец. На него при помощи болтов устанавливается еще один фланец. Между данными элементами размещают резиновую шайбу. Она снизит негативное действие ударных нагрузок, которые появляются при прохождении через плотные слои почвы.

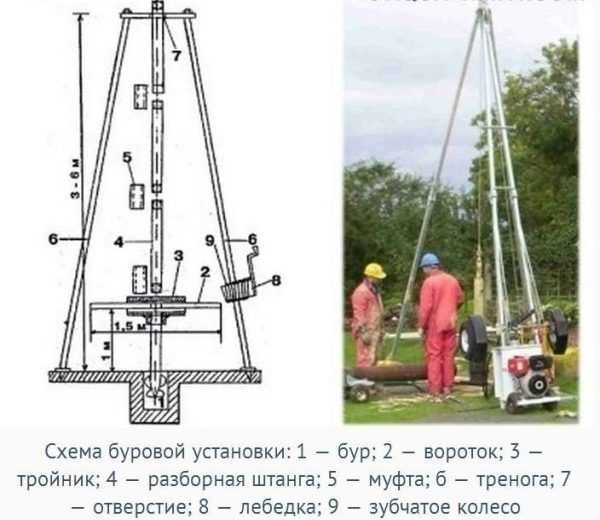

Схема ручной буровой установки

Данная установка полностью готова для проведения комплекса бурильных работ. При ее эксплуатации нужно не забывать менять короткие трубы на более длинные, при достижении определенной глубины.

Изготовление оборудования ударного типа с электрическим приводом

Как изготовить оборудование ударного типа с электрическим приводом для проделки глубоких отверстий в плотных грунтах? Какие существуют инструкции по ее монтажу? Для получения эффективного оборудования необходимо придерживаться следующих правил:

  • Предварительно следует подготовить все инструменты – электрическую дрель, болгарку, сварочный аппарат, отвертки.
  • Стакан бурового аппарата изготавливают из стальной трубы диаметром от 11 до 12 см. Чет тяжелее он получится, тем эффективнее будет работать оборудование. Оптимальный вес – 70-80 кг.
  • Внизу трубы вырезают заострения, напоминающие по форме зубья.
  • На территории, где предполагается обустройство скважины, выкапывают яму. Именно в нее предполагается опускание стакана самодельной буровой установки.
  • При помощи стального гибкого троса патрон прикрепляют к штанге. Для этого на его поверхности просверливают несколько отверстий. Длина троса соответствует глубине скважины. Рабочий инструмент должен свободно падать и подниматься наружу.

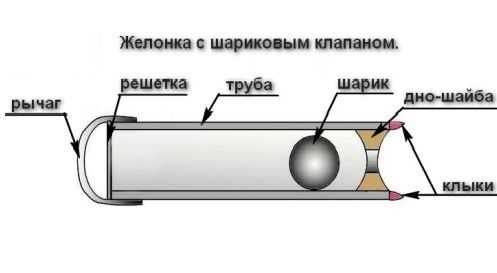

  • Для удаления почвы со дна скважины, изготавливают желонку.

Методы бурения скважин

Как изготовить простейшую шнековую установку?

Бур изготовляется из стальной трубы диаметром 100 мм. На верхний конец отрезка навинчивают резьбу. С противоположной стороны трубы делают шнековый винт диаметром 200 мм, имеющий 1-2 витка. К концам полученной заготовки привариваются стальные ножи. Они должны размещаться под некоторым углом относительно почвы, что позволит срезать ее во время работы.

Для эффективной работы со шнековым буром к тройнику необходимо присоединить стальную трубу длиной 1,5 м. Фиксацию выполняют сварочным аппаратом. Внутри тройника должна находиться винтовая резьба. Его навинчивают на 1,5-метровую штангу. Для пользования буром необходимо взяться трубу и совершать вращательные движения для углубления инструмента в почву.

Видео: Ударно-канатное бурение в действии — самодельное

promzn.ru

Буровая установка своими руками – инструкция!

Создание собственного источника чистой воды – один из главных этапов обустройства частного участка. Обычно задачи водообеспечения решаются путем создания скважины. Наиболее весомой статьей расходов такого мероприятия является оплата услуг специалистов, занимающихся бурением.

Буровая установка своими руками

Однако при большом желании вы можете существенно сэкономить на выполнении такого мероприятия, собрав самодельную буровую установку и выполнив земляные работы собственными силами. Изготовление подобного агрегата потребует ощутимых трудовых и временных затрат, но все с лихвой окупится.

Существует несколько разновидностей самодельных буровых установок. Ознакомьтесь с ключевыми особенностями каждого существующего варианта, выберите наиболее подходящий для вашего случая тип установки и приступайте к сборке.

Буровая установка своими руками

Содержание статьи

Разновидности буровых установок

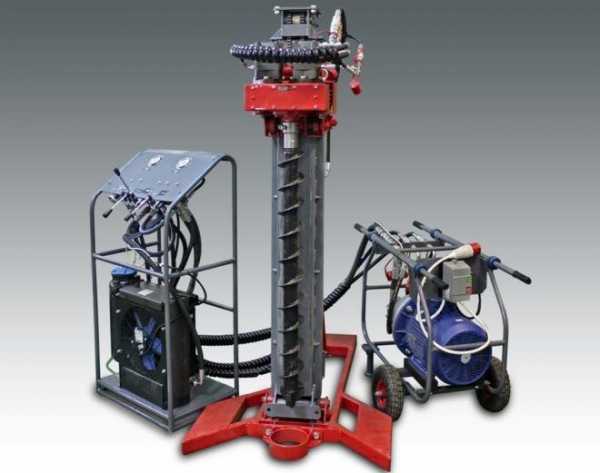

Мини буровая

Рассматриваемые агрегаты классифицируются в соответствии с особенностями методов бурения скважин.

Так, при выполнении ударно-канатного бурения почва разрушается тяжелым грузом, привязанным к опорной раме, ребра которой в большинстве случаев соединены в пирамиду. Груз попросту поднимается вверх и бросается вниз столько раз, сколько требуется для создания углубления нужного размера.

Бурение скважин ударно-канатным способом

Вращающиеся же буры одновременно более просты и сложны в обращении. Подобное оборудование требует гораздо меньших физических усилий со стороны исполнителя, но конструкция таких буровых установок более сложная – многие составные элементы системы попросту невозможно сделать своими руками без наличия специального оборудования и соответствующих навыков.

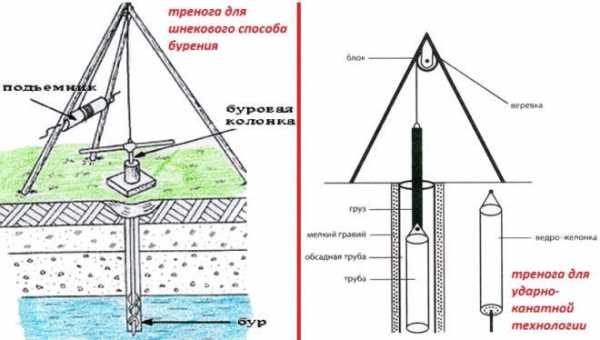

Схема бурения скважины

В итоге часть необходимых элементов приходится покупать либо же заказывать. Однако затраты на это все равно существенно ниже, если сравнивать со стоимостью установки фабричной сборки.

В целом же существует 4 основные разновидности буровых установок, а именно:

  • агрегаты, работающие по ударно-канатному методу. Внешне такая конструкция имеет вид рамы с основанием треугольной формы. Непосредственно к раме прикреплен прочный трос с желонкой;
  • установки шнекового типа. В случае применения подобного оборудования выемка земли выполняется с использованием специального шнека. Углубление в земле в процессе бурения не промывается;

    Виды буров для шнекового способа бурения скважин

  • роторные агрегаты. Функционируют с применением принципов гидравлического бурения;

    Роторное бурение скважин

  • роторные ручные механизмы. Наиболее простой вид установки. Конструкция не включает в свой состав электродвигатель – вместо него применяется физическая сила. Требует нерационально больших трудовых затрат, поэтому применяется крайне редко.

    Роторное бурение скважины

Преимущества самодельной установки

  1. Сравнительно низкая стоимость. Готовые буровые установки стоят в несколько раз дороже по сравнению со своими самодельными аналогами. При этом самодельный механизм ни в чем не будет уступать более дорогостоящей установке заводской сборки.
  2. Технические характеристики самодельного агрегата полностью соответствуют оборудованию заводского изготовления.
  3. Компактные размеры и сравнительно малый вес.
  4. Удобство использования и максимальная мобильность. С помощью небольшой самодельной установки можно будет выполнять бурение даже на наиболее труднодоступных участках.
  5. Высокая скорость сборки и разборки.
  6. Простота перевозки – разобранная самодельная буровая установка легко помещается и транспортируется в легковом прицепе.

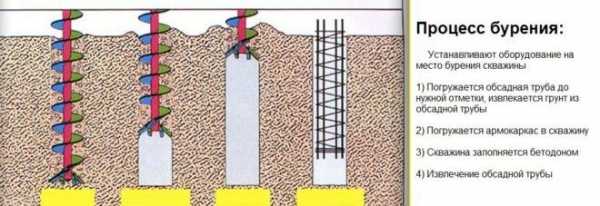

    Процесс бурения скважины

Руководство по сборке самодельной буровой установки

Для собственноручной сборки буровой установки достаточно владеть минимальным опытом работы со сварочным агрегатом, электродрелью и болгаркой.

Заранее подготовьте требуемые приспособления. Вам понадобится:

  • инструмент для создания внешней дюймовой резьбы;
  • болгарка;
  • разводной ключ;
  • оцинкованная труба на полдюйма, а также сгон аналогичного размера;
  • сантехнический крест.

Подготовьте все необходимое и переходите к выполнению работы в соответствии с пошаговым руководством.

Первый шаг

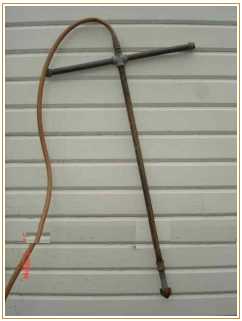

Бурильная установка своими руками

Подготовьте отрезки трубы для изготовления основной части бурильного приспособления. Трубы нужно будет крепить в сгон и крест. Для этого подготовьте на концах отрезков двухсантиметровую резьбу.

К торцам нескольких отрезков приварите заостренные пластины из металла. Они будут выполнять функции наконечников.

Такая установка предполагает выполнение бурения с постоянной подачей воды, благодаря которой непосредственно обустройство углубления и удаление грунта будут происходить проще.

Бурильная установка своими руками

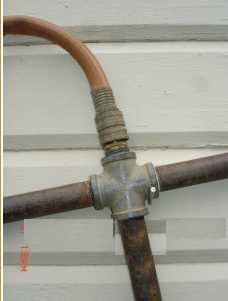

Для подачи воды подсоедините к любому отверстию крестовой заготовки водопроводный либо насосный шланг. Подключение выполняйте с применением подходящего переходника.

Второй шаг

Приступайте к подсоединению деталей конструкции к резьбовым соединениям. Подключите к нижнему концу вашей рабочей трубы отрезок заготовки с обустроенным наконечником. Соединение выполняйте с использованием сгона.

Непосредственно бурение будет осуществляться путем углубления заостренного наконечника с поворотом рабочей установки. Заготовки с наконечниками должны иметь разную длину. Сначала вы используете самое короткое приспособление. После того как будет готово примерно метровое углубление, замените короткий наконечник несколько более длинным.

Бурильная установка своими руками

Третий шаг

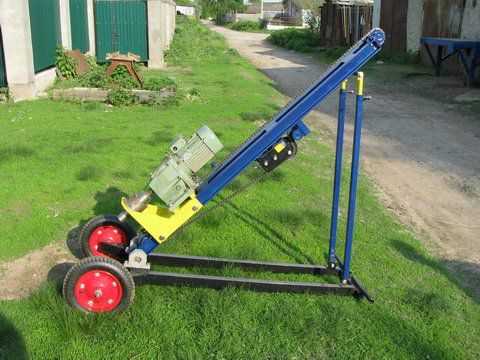

Соберите основу буровой конструкции из профиля квадратного сечения. В данном случае основа будет представлять собой стойку с опорными составляющими конструкции. Опоры соединяются с основной стойкой посредством переходной площадки при помощи сварки.

К квадратному профилю прикрепите платформу и мотор. Сам профиль фиксируйте к стойке так, чтобы он мог передвигаться по стойке. Габариты используемого профиля должны немного превышать размеры стойки.

Бурильная установка своими руками

При выборе электродвигателя обязательно обращайте внимание на показатель его мощности. Для обеспечения оптимальных условий бурения будет достаточно мотора мощностью в 0,5 лошадиной силы.

Бурильная установка своими руками

Бурильная установка своими руками

Бурильная установка своими руками

Бурильная установка своими руками

Регулирование мощности выполняется при помощи редуктора. К валу редуктора нужно прикрепить фланец. К фланцу посредством болтов прикрепите еще один фланец. Между этими двумя фланцами должна находиться шайба из резины. Благодаря резиновой прокладке будут сглаживаться ударные нагрузки, появляющиеся при прохождении разных типов почвы.

Четвертый шаг

Подключите воду. Жидкость должна безостановочно подаваться к главному рабочему инструменту посредством бура. Без грамотно организованной подачи воды качество работы оборудования будет снижаться.

Решить упомянутую выше задачу можно путем установки ниже фланцев специального приспособления, изготовленного из стальной трубы. Подготовьте в отрезке трубы 2 отверстия с некоторым сдвигом в отношении друг другу.

Далее вам нужно сделать с обеих торцевых сторон трубы проточку для обустройства шариковых подшипников. Также вы должны подготовить дюймовую резьбу. Одним концом труба подключается к фланцу, а на другой ее конец будут установлены рабочие элементы.

В целях создания дополнительной влагоизоляции созданного приспособления поместите его в специальный тройник из полипропилена. Подключите к середине этого тройника переходник для подсоединения шланга водоснабжения.

Другие модели буровых установок

В целом процесс сборки большинства существующих разновидностей буровых установок остается одинаковым. Рама и прочие элементы рассматриваемой конструкции подготавливаются по аналогичной схеме. Может меняться лишь главный рабочий инструмент механизма.

Ознакомьтесь с информацией об изготовлении различных разновидностей установок, сделайте подходящий рабочий инструмент, а затем прикрепите его к опорной раме и соедините с другими требуемыми элементами, используя рекомендации из рассмотренной выше инструкции.

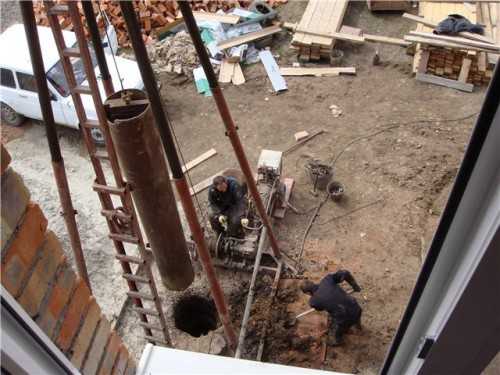

Бурильная установка с «патроном»

Бурильная установка с «патроном»

Главным рабочим элементом такого агрегата является патрон (стакан). Самостоятельно сделать такой патрон можно из толстостенной трубы диаметром 100-120 мм. Оптимальная длина рабочего инструмента – 100-200 см. В остальном же ориентируйтесь по ситуации. При выборе габаритов опорной рамы вам придется учитывать размеры патрона. Продумайте все так, чтобы в дальнейшем вам было удобно пользоваться готовой буровой установкой.

Рабочий инструмент должен иметь как можно больший вес. С нижней части отрезка трубы сделайте треугольные заострения. Благодаря ним почва будет более интенсивно и быстро разрыхляться.

Буровая установка своими руками

При желании можете оставить низ заготовки ровным, но его нужно будет обязательно заточить.

Сделайте несколько отверстий в верхней части стакана для прикрепления каната.

При помощи прочного троса прикрепите патрон к опорной раме. Длину троса подбирайте так, чтобы в дальнейшем патрон мог свободно подниматься и падать вниз. При этом обязательно учитывайте запланированную глубину источника.

Для повышения эффективности земляных работ вы можете подключить собранную установку к электродвигателю. Трос с патроном в такой ситуации будет намотан на барабан редуктора.

Обеспечить очистку забоя от грунта можно путем включения в состав конструкции желонку.

Пользоваться такой установкой очень просто: вы предварительно вручную создаете углубление в месте бурения диаметром, превышающим диаметр рабочего патрона, а затем начинаете поочередно поднимать и опускать патрон в яму, пока не будет достигнута требуемая глубина.

Простая шнековая установка

Самодельный шнек

Основным рабочим элементом подобного механизма является бур.

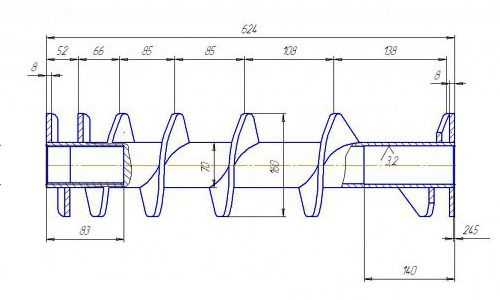

Чертеж бурового шнека

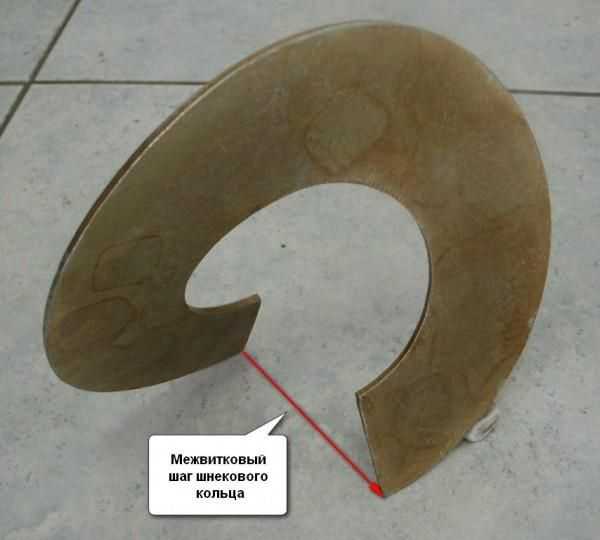

Схема межвиткового шнекового кольца

Изготовьте бур из металлической трубы, имеющей диаметр 100 мм. На верхней части заготовки сделайте винтовую резьбу, а на противоположной стороне трубы обустройте шнековый бур. Оптимальный диаметр бура для самодельного агрегата — около 200 мм. Пары витков вполне хватит.

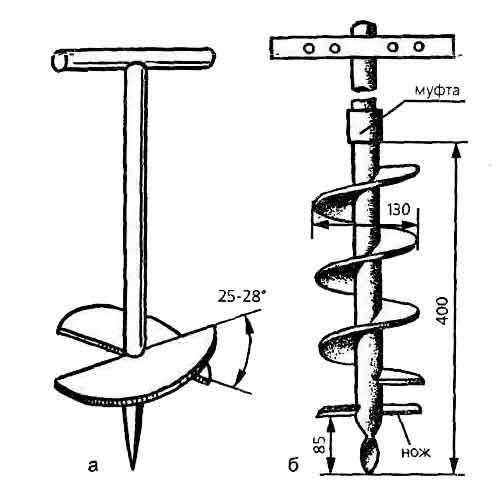

Схема разделения диска бура

Прикрепите сваркой к концам заготовки пару металлических ножей. Вы должны закрепить их по такому принципу, чтобы в момент вертикального размещения установки ножи располагались под некоторым углом к почве.

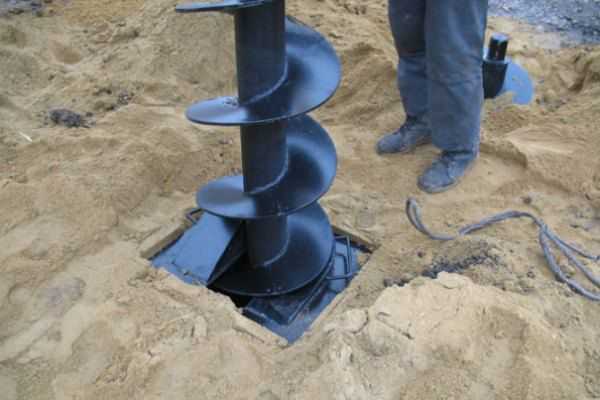

Шнековый бур

Чтобы работать с подобной установкой было наиболее удобно, подсоедините к тройнику кусок металлической трубы длиной 1,5 м. Фиксацию выполняйте сваркой.

Внутри тройник должен быть оснащен винтовой резьбой. Сам же тройник навинтите на кусок разборной полутораметровой штанги.

Пользоваться такой установкой удобнее всего вдвоем – каждый работник сможет взяться за полутораметровую трубу.

Бурение выполняется в следующем порядке:

  • рабочий инструмент углубляется в грунт;
  • делается 3 поворота буром;
  • разрыхленный грунт извлекается и убирается.

    Способ бурения скважины на воду с помощью шнека

Повторяйте цикл до достижения примерно метрового углубления. После штангу придется удлинить при помощи дополнительного куска металлической трубы. Для скрепления труб применяется муфта.

Если запланировано обустройство скважины глубже 800 см, зафиксируйте конструкцию на треноге. Вверху такой вышки должно присутствовать отверстие размерами, достаточными для беспрепятственного движения штанги.

В процессе бурения штангу надо будет периодически наращивать. С увеличением длины инструмента будет ощутимо повышаться и масса конструкции, управлять ею вручную станет очень тяжело. Для удобного подъема механизма используйте лебедку, сделанную из металла либо прочной древесины.

Теперь вы знаете, в каком порядке собираются простые буровые установки и как пользоваться такими агрегатами. Полученные знания помогут вам существенно сэкономить на услугах сторонних бурильщиков.

Удачной работы!

Видео – Буровая установка своими руками

stroyday.ru

Монтаж – буровая установка – Большая Энциклопедия Нефти и Газа, статья, страница 2

Монтаж – буровая установка

Cтраница 2

Одновременно с монтажом буровой установки и установкой вышки ведут строительство привышечных сооружений. К ним относятся следующие сооружения.
 [16]

Одновременно с монтажом буровой установки и сборкой или установкой вышки ведут строительство привы-шечных сооружений.
 [17]

Наиболее полно условиям монтажа буровых установок отвечает автомобильный кран К-162. Оснащенный инвентарной вставкой стрелы, он позволяет вести агрегатный монтаж оборудования на рабочей площадке комплектных буровых установок ( при отметке 6 25 м) и даже монтаж каркасов укрытия.
 [18]

Различают следующие методы монтажа буровых установок: поагрегатный, мелкоблочный и крупноблочный.
 [19]

Все три метода монтажа буровых установок являются результатом развития отечественной нефтегазодобывающей промышленности. Каждый метод монтажа имеет свои особенности, преимущества и недостатки, которые обусловливают целесообразность применения одного из этих методов в соответствующих условиях бурения.
 [20]

Наиболее полно условиям монтажа буровых установок отвечает автомобильный кран К-162. Оснащенный инвентарной вставкой стрелы, он позволяет вести агрегатный монтаж оборудования на рабочей площадке комплектных буровых установок ( при отметке 6 25 м) и даже монтаж каркасов укрытия.
 [21]

После строительства и монтажа буровой установки маркшейдерская служба уточняет координаты стола ротора, направление движения станка, направление MOCTKOEI и выдает их технологическому отделу УБР. На основании уточненньк данных составляют план разбуривания куста, в котором отражаются онередность бурения скважин и глубина зарезки наклонного ствола в кахдой скважине, проектные азимуты и отклонения забоев скважин от вертикали.
 [22]

Построение сетевой модели на монтаж буровой установки начинают с составления оценочного листа с учетом опыта ранее проведенных вышкомонтажных работ, действующих технически обоснованных норм времени и выработки.
 [23]

Площадка, предназначенная для монтажа буровой установки и строительства других производственных объектов, должна быть свободна от наземных и подземных трубопроводов и кабелей, очищена от леса, кустарников, травы и спланирована.
 [24]

Площадка, предназначенная для монтажа буровой установки, в радиусе не менее 50 м должна освобождаться от наземных и подземных трубопроводов, кабелей и очищаться от леса, кустарника, травы. Вокруг наземных буровых сооружений должны выравниваться площадки шириной 10 м для передвижения людей и пожарной техники.
 [25]

Намораяиваниа льда на участке монтажа буровой установки производится следующим образом. Во льду бурят ряд скважин и насосами общей производительностью до 150 м3 / ч производят заливку морской водой, предварительно подготовленной круговой площадки.
 [26]

До начала работ по монтажу буровой установки строительная площадка должна быть освобождена от деревьев, кустарников, наземных сооружений и подземных коммуникаций; плодоносный слой земли снят и уложен в стороне так, чтобы он не мешал последующим работам. Площадка должна быть обеспечена телефонной или радиосвязью.
 [27]

В некоторых случаях при монтаже буровой установки требуется размещать приводной шкив справа или слева от насоса или устанавливать два шкива, для чего трансмиссионные валы изготовляют с двумя консольными концами. Иногда применяют одноконсольные валы, чтобы уменьшить габариты насоса.
 [28]

В некоторых случаях при монтаже буровой установки требуется размещать приводной шкив справа или слева от насоса, а при насосах большой мощности монтируют два клиноременных шкива. Для этого трансмиссионные валы изготовляют с двумя выступающими концами.
 [29]

Блочные методы обеспечивают высокие темпы монтажа буровых установок и качество монтажных работ.
 [30]

Страницы:  

   1

   2

   3

   4




www.ngpedia.ru

Буровая установка своими руками: пошаговый инструктаж

Большинство проблем с водообеспечением частного сектора решается именно путем автономного водоснабжения. Добиться подобного варианта коммуникации можно своими руками, при этом не совершая больших растрат бюджета. Чтобы монтаж скважины получился доступным по стоимости, вам пригодиться буровая установка своими руками. Предлагаем вам изучить инструкцию по изготовлению конструкции.

На первый взгляд, выполнить сборку установки просто, но нужно определиться с возможными вариантами оборудования. Прежде вы должны изучить возможности каждого типа конструкции, желательно воспользоваться видео советами в сети. На сегодняшний день возможно изготовить следующие аппараты для бурения:

  • канатно-ударная установка — рабочий механизм приспособления состоит из долота и троса с желонкой. Прибор удерживается на основе треугольной рамы;
  • шнековая установка — принцип ее работы заключается в сооружении скважины непосредственно установленным шнеком. Стоит отметить, используя данную методику грязная вода не вымывается;
  • мини-буровая установка роторного типа — конструкция по принципу походит на вариант гидробурения. В отдельных случаях применяется электрический мотор для создания бурильного аппарата. Из-за сложности в работе подобные конструкции изготавливают редко.

    Внешний вид самодельного бура

О преимуществах и недостатках каждого из вариантов оборудования вы можете узнать из видео в интернете.

Подготовительный этап и пошаговая инструкция по сооружению

Малогабаритная конструкция для бурения автономных колодцев своими руками требует основательной подготовки. Изначально нужно изучить теоретическое видео, а затем приступать к практике. Перед созданием прибора обязательно нужно позаботиться о наличии инвентаря. Незаменимыми послужат болгарка, дрель и сверла, сварочный аппарат и набор отверток. Приобретите крепкий металл, трубы и арматуру. Скорее всего понадобиться что-то одно. Такой же материал пригодиться для построения канатно-ударного приспособления.

  1. Первым делом реализуется схема буровой установки, которую каждый должен подготовить самостоятельно, опираясь на то каким предположительно будет вариант изделия. Не забывайте продумать чертеж.
  2. Для главной части бура необходимо заготовить отрезки патрубков (обычно требуется два разной длины). Этот материал собирается в крест, поэтому на каждом из концов труб необходимо нарезать резьбу. Если есть токарный станок — будет проще, но можно и вручную при помощи «лерки».
  3. К наконечнику каждого отрезка привариваются заостренные пластины. Теперь у вас заготовлены наконечники. Данная установка предназначена для условий бурения с постоянной подачей воды. Поэтому процесс будет происходить быстрее и легче.
  4. В любое из отверстий на заготовленном буре подсоединяем водопроводный шланг, который будет вводить воду в ходе работы.
  5. Теперь на рабочую трубу подсоединяем металлический отрезок, с уже подсоединенным острым металлическим концом. Рекомендуется выполнять фиксацию деталей при помощи сгона. Так можно гарантировать высокую надежность установки.
  6. Заготовленные отрезки будут крепиться к рабочему механизму поочередно, начиная от самого короткого.
  7. Теперь нужно сделать установочную конструкцию, на которой будет крепко удерживаться самодельная буровая установка в рабочем положении. Для этого понадобится металлический профиль квадратного или прямоугольного типа.
  8. Схема буровой установки предполагает сооружение площадки, где будет устанавливаться механизм ручного бура. К этой площадке фиксируется рабочая стойка при помощи сварочного аппарата.
  9. Нужно сделать место, где будет располагаться двигатель. Его нужно прикрепить так, чтобы он не создавал помех во время бурения. Металлопрофиль должен крепиться так, чтобы свободно двигался по рабочей стойке конструкции.
  10. Выбирайте профиль так, чтобы его габариты превышали размеры стойки. Подбирая двигатель, следует обратить внимание на его мощность. Для нормальной почвы достаточно механизма с потребностью 0, 5 л.с.

    Схема деталей для буровой установки

После того, как ручная буровая установка собрана, подсоединяем напор воды.

Обратите внимание! Никаких перебоев с водоснабжением во время создания скважины быть не должно, так как это может нарушить рабочий процесс и сделать создание автономного источника весьма затрудненным. Идеально выполнить такой бур, в составе механизма которого будет присутствовать вертлюг (для его создания должен быть чертеж).

Предлагаем вашему вниманию видео о сборке конструкции бурового аппарата на воду.

Особенности бурения канатно-ударной установкой

При помощи канатно-ударного типа оборудования создание автономного водоснабжения может выполняться как для технических, так и для бытовых целей. Главное, чтобы был подобран правильный чертеж. В наше время такой способ применяется и в условиях, где применение профессионального бурения невозможно. Поэтому оптимальным решением стало использовать вертлюг, который хорошо выполняет работу даже в сложных условиях грунтовых пород.  Используя данную технологию есть возможность сделать скважины на воду глубиной от 70 до 250 метров. Посмотрите в сети особенности работы подобным механизмом в видео.

Малая установка канатно-ударного типа для сооружения скважин обязательно содержит вертлюг, его построить можно, используя чертеж. Положительными качествами сооружения скважины таким способом считаются:

Особенности канатно-ударного бура

  • долговечность источника водообеспечения;
  • присутствует возможность выполнять скважину любого диаметра, благодаря тому, что присутствует вертлюг;
  • гарантирована герметичность любых соединений конструкции;

Из недостатков выделяют:

  • длительный монтаж;
  • на сыпучих грунтах отсутствует возможность создать глубокую скважину.

Выполнение подобного оборудования достаточно трудоемкое, но последовательность работы поможет добиться сооружения правильного типа.

Принцип работы канатно-буровой установки

Сразу оговоримся о важных качествах, которые должны быть соблюдены при реализации проекта, используя чертеж канатно-буровой установки, не забывая о габаритах, которые должен иметь вертлюг.

Принцип работы ударного инструмента заключается в помещении остроконечного тяжелого долото, которое активно разрушает грунтовую породу. Ударный механизм фиксируется крепким тросом, поднимать который будет мотор с достаточной потребляемой мощностью. Также в интернете вы можете найти видео инструкцию по выполнению скважин при помощи самодельного бура.

Бурение скважины ударно-канатным буром

Установка для бурения скважин канатно-ударного типа достаточно сложное оборудование, но некоторые его элементы выполняются самостоятельно.

Внимание! Чтобы сделать вертлюг и замки для буровой штанги, необходимо обратиться к высококвалифицированным специалистам, которые занимаются производством деталей на станках.

Выполняя любительскую буровую установку для домашнего использования, старайтесь не пренебрегать технологией изготовления, так как приспособление из-за халатности может скорее выйти из строя.



Вас могут заинтересовать:

prokommunikacii.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
