Момент нагрузки квт м – —

Расчет потерь в кабеле



    В таблице 1 даны зависимости потерь в кабеле от моментов нагрузки для медных проводников двухпроводных линий при напряжении 220 В.

    В Таблице 2 представлены зависимости потерь в кабеле от моментов нагрузки для четырехпроводных трехфазных линий с нулем на напряжение 380/220 В или трехпроводных без нуля на напряжение 380 В. Таблица 2 справедлива только для случая равенства нагрузок во всех трех фазах. В этом случае в четырехпроводной линии с нулем ток в нулевой жиле кабеля равен нулю.

     Следует иметь ввиду, что при несимметричной нагрузке в трехфазной линии потери увеличиваются. Чтобы избежать ошибок при большой асимметрии нагрузки в линии с нулем целесообразно потери вычислять для наиболее нагруженной фазы по Таблице 1.

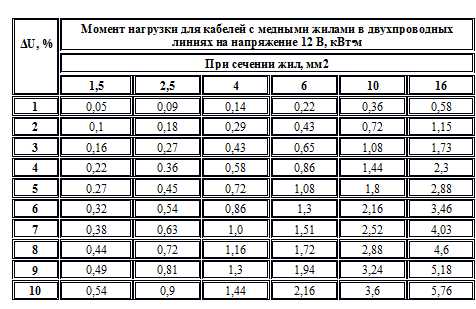

    В таблице 3 даны зависимости потерь в кабеле от моментов нагрузки для медных проводников двухпроводных линий при напряжении 12 Вольт. Таблица предназначена для расчета потерь в линиях, питающих низковольтные светильники от понижающих трансформаторов.

    В данных таблицах индуктивное сопротивление линий не учитывается, так как оно при использовании кабелей пренебрежимо мало по сравнению с активным сопротивлением.

                                                                                               Таблица 1



 ΔU, %

Момент нагрузки для медных проводников, кВт∙м, двухпроводных линий на напряжение 220 В

При сечении проводника s, мм2, равном

1,5

2,5

4

6

10

16

0,2

4

6

10

14

24

38

0,4

7

12

19

29

48

77

0,6

11

18

29

43

72

115

0,8

14

24

38

58

96

154

1

18

30

48

72

120

192

1,2

22

36

58

86

144

230

1,4

25

42

67

101

168

269

1,6

29

48

77

115

192

304

1,8

32

54

86

130

216

346

2

36

60

96

144

240

384

2,2

40

66

106

158

264

422

2,4

43

72

115

173

288

461

2,6

47

78

125

187

312

499

2,8

50

84

134

202

336

538

3

54

90

144

216

360

576

3,2

58

96

154

230

384

614

3,4

61

102

163

245

408

653

3,6

65

108

173

259

432

691

3,8

68

144

182

274

456

730

4

72

120

192

288

480

768

4,2

76

126

202

302

504

806

4,4

79

132

211

317

528

845

4,6

83

138

221

331

552

883

4,8

86

144

230

346

576

922

5

90

150

240

360

600

960





                                                                                                        Таблица 2



  ΔU, %

Момент нагрузки для медных проводников, кВт∙м, линий четырехпроводных трехфазных с нулем на напряжение 380/220 В или трехпроводных трехфазных без нуля на 380 В при сечении проводника s, мм2, равном

1.5

2,5

4

6

10

16

25

35

50

70

95

120

150

185

0,2

22

36

58

86

144

230

360

504

720

1 008

1 368

1 728

2 160

2 664

0,4

43

72

115

173

288

461

720

1 008

1 440

2 016

2 736

3 456

4 320

5 328

0,6

65

108

173

259

432

691

1 080

1 512

2 160

3 024

4 104

5 184

6 480

7 992

0,8

86

144

230

346

576

922

1 440

2 016

2 880

4 032

5 472

6 912

8 640

10 656

1

108

180

288

432

720

1 152

1 800

2 520

3 600

5 040

6 840

8 640

10 800

13 320

1,2

130

216

346

518

864

1 382

2 160

3 024

4 320

6 048

8 208

10 368

12 960

15 984

1,4

151

252

403

605

1 008

1 613

2 520

3 528

5 040

7 056

9 576

12 096

15 120

18 648

1,6

173

288

462

691

1 152

1 843

2 880

4 032

5 760

8 064

10 944

13 824

17 280

21 312

1,8

194

324

518

778

1 296

2 074

3 240

4 536

6 480

9 072

12 312

15 552

19 440

23 976

2

216

360

576

864

1 440

2 304

3 600

5 040

7 200

10 080

13 680

17 280

21 600

26 640

2,2

238

396

636

950

1 584

2 534

3 960

5 544

7 920

11 088

15 048

19 008

23 760

29 304

2,4

259

432

691

1 037

1 728

2 765

4 320

6 048

8 640

12 096

16 416

20 736

25 920

31 968

2,6

281

478

749

1 121

1 872

2 995

4 780

6 552

9 360

13 104

17 784

22 464

28 100

34 632

2,8

302

504

806

1 210

2 016

3 226

5 040

7 056

10 080

14 112

19 152

24 192

30 200

37 296

3

324

540

864

1 296

2 160

3 456

5 400

7 560

10 800

15 120

20 520

25 920

32 400

39 960

3,2

346

576

922

1 386

2 304

3 686

5 760

8 064

11 520

16 128

21 888

27 648

34 560

42 624

3,4

367

612

979

1 469

2 448

3 917

6 120

8 568

12 240

17 136

23 256

29 376

36 720

45 280

3,6

389

648

1 037

1 555

2 592

4 147

6 480

9 072

12 960

18 144

24 624

31 104

38 880

47 952

3,8

410

684

1 094

1 642

2 736

4 378

6 840

9 576

13 680

19 152

25 992

32 832

41 040

50 616

4

432

720

1 152

1 728

2 880

4 608

7 200

10 080

14 400

20 160

27 360

34 560

43 200

53 280

4,2

454

756

1 210

1 814

3 024

4 838

7 560

10 584

15 120

21 168

28 728

36 288

45 360

55 944

4,4

475

792

1 267

1 901

3 168

5 069

7 920

11 088

15 840

22 176

30 096

38 016

47 520

58 608

4,6

497

828

1 325

1 987

3 321

5 299

8 280

11 592

16 560

23 184

31 464

39 744

49 680

61 272

4,8

518

864

1 382

2 074

3 454

5 530

8 640

12 096

17 280

24 192

32 832

41 472

51 840

63 936

5

540

900

1 440

2 160

3 600

5 760

9 000

12 600

18 000

25 200

34 200

43 200

54 000

66 600







electromontaj-proekt.ru

Вопрос 17. Выбор сечения проводников осветительной сети по методу моментов.

ОТВЕТ:

Выбор сечения по допустимым потерям напряжения зависит от конфигурации сети и осуществляется по методу моментов.

1. Для одной нагрузки

,

где qР – расчетное сечение проводника, мм2;

М = Pl – момент нагрузки, кВт·м;

P – мощность нагрузки, кВт;

l – длина участка, м;

С – коэффициент, зависящий от материала проводников и схемы сети и учитывающий применение в формуле несистемных единиц, кВт·м/мм2·%;

UД – допустимая потеря напряжения, %.

После определения расчётного сечения выбирается ближайшее большее стандартное сечение проводника.

2. Для нескольких нагрузок, подключенных к магистральной схеме, с разными длинами участков между нагрузками (рис. 32)

,

где qР – расчетное сечение на всех участках сети, мм2;

M – суммарный момент нагрузки магистральной сети, кВт·м:

M = l1(P1 + P2 + P3 + P4 +…+ Рn) + l2(P2 + P3 + P4 +…+ Рn) + l3(P3 + P4 +…+ + Рn) +…+ lnPn .

После определения расчётного сечения на всех участках выбирается одинаковое ближайшее большее стандартное сечение проводника.

Фактическая потеря напряжения в сети 2,23 %.

Коэффициент учета реактивной составляющей Кр определён по таблице с учётом того, что питающая линия выполнена кабелем, а cos φ= 0,9, потому что в сети с РЛ должна быть предусмотрена групповая компенсация реактивной мощности.

При расчете разветвленных осветительных сетей выбор сечения производится, исходя из принципа минимального расхода проводникового материала. Суть его заключается в следующем. При одновременном расчете потерь напряжения в питающей и групповой сети общие допустимые потери напряжения можно распределить по-разному между отдельными звеньями сети. При разных соотношениях потерь напряжения на различных участках сети будет изменяться и общий расход металла в проводах. Эта разница будет тем ощутимее, чем разветвленнее осветительная сеть. Сечение проводов начального участка сети определяется по допустимым потерям напряжения UД от начала данного участка до конца сети по приведенному моменту нагрузки, который находится по формуле:

МП = ΣМ + Σαm ,

где МП – приведенный момент нагрузки, кВт·м;

ΣМ – сумма моментов рассчитываемого участка сети и всех последующих по направлению передачи мощности участков с той же системой сети, что и на данном участке, кВт·м;

Σαm – сумма моментов нагрузки всех участков сети, питаемых через рассчитываемый участок, но с иным числом проводов, чем на данном участке, скорректированная на коэффициент приведения моментов от последующих участков (ответвлений) к рассчитываемому (линии), принимаемый по табл 19, кВт·м.

По приведенному моменту нагрузки МП и ранее определённым допустимым потерям напряжения UД определяется расчётное сечение qР.

Расчётная формула в этом случае имеет вид: qР = МП/С ∆UД .

После определения расчётного сечения qР оно округляется до ближайшего стандартного qСТ, которое и принимается за сечение начального участка. По моменту нагрузки этого участка находятся фактические потери напряжения на нем.

Фактические потери напряжения на i-м участке сети, определяются после выбора стандартного сечения:

,

где Мi = Рli – момент нагрузки на i –м участке;

qСТi – стандартное сечение проводника на i – м участке, мм2;

КРi – коэффициент увеличения потерь напряжения в осветительной сети за счет реактивной составляющей передаваемой мощности.

После нахождения фактической потери напряжения на головном участке UФ1 определяется допустимая (располагаемая) потеря напряжения на последующих участках: UД ПОС = ∆UД UФ1 .

В дальнейшем расчёт повторяется для остальных участков.

В целом алгоритм выбора сечений проводников по методу моментов таков.

1. Расчет начинается с головного участка, при этом в формуле определения расчётного сечения коэффициент С берется для расчетного участка.

2. После нахождения расчётного сечения выбирается стандартное сечение ближайшее (в любую сторону) по отношению к расчетному, и определяется фактическая потеря напряжения на первом участке.

3. Определяется располагаемая (допустимая) потеря напряжения для участков, расположенных за первым.

4. Далее расчет повторяется в том же порядке для всех последующих участков, на последнем участке стандартное сечение обязательно должно быть больше расчетного.

studfiles.net

Правила расчёта потерь в кабеле при помощи таблиц Кнорринга | Полезные статьи

Кабельные жилы при пропускании тока будут выделять тепло. Величина тока в совокупности с сопротивлением жил определяют уровень потерь кабеля. Если иметь информацию о сопротивлении жил и о том, насколько велик пропускаемый через них ток, удастся узнать объём потерь в цепи.



Расчёт потерь выполняется при помощи формулы: ΔU,%=(Uном-U)∙100/ Uном. Где, Uном – номинальное входное напряжение, U – напряжение нагрузки. Выражаются потери в процентах от номинала, характерного для возникшего напряжения.

Практически намного проще использовать таблицы Кнорринга, востребованные при организации электропроводки. Информация в таблицах синхронизирует «момент нагрузки» и потери. Вычислить момент предлагается в виде произведения нагрузочной мощности (Р), измеряемой в киловаттах, и линейной длины (L), обозначаемой в метрах. Данные в таблицах Кнорринга отображают зависимость понесённых кабелем потерь от «момента нагрузки», применительно к двухпроводным медным линиям. Обязательным условием является наличие напряжения 220В.

Также разработана таблица, определяющая идентичную зависимость, но применительно к трёхфазным четырёхпроводным нулевым линиям при напряжении на уровне 380/220В. Есть схожие сведения и для трёхпроводных линий без нуля при 380В. Однако информация является достоверной исключительно при равенстве нагрузки в фазах, что позволяет определить ток в четырёхпроводных нулевых линиях, а именно в их нулевых жилах, также как нулевой.

Если нагрузка несимметричная применительно к трёхфазным линиям, то неизбежно увеличение потерь. Избежать ошибок в случае существенной нагрузочной асимметрии в нулевых линиях можно, используя таблицы, с данными для двухпроводных медных линий, однако это утверждение верно применительно к самой нагруженной фазе.

Разработана таблица Кнорринга, содержащая информацию, касающуюся зависимости от момента нагрузки кабельных потерь, верная для медных проводников при напряжении на уровне 12В. Рассчитать с помощью этой таблицы можно линейные потери посредством понижающих трансформаторов, питающих светильники с низким вольтажом.

Важно! Таблицы не учитывают линейное индуктивное сопротивление, из-за того, что при задействовании кабелей, оно является крайне малым и не может сравниваться с активным сопротивлением.

Таблицы Кнорринга верны при подключённой в конце линии нагрузке, что позволяет вычислять момент нагрузки по формуле: М=L∙РН. Когда есть несколько схожих по мощности нагрузок, составляющих целостную нагрузку, и распределены они на протяжении всей линии, используется формула: М=L∙ РН ∙n/2.

Если отмечается наличие двух соединённых линий с равномерным распределением нагрузки, можно вычислить потери напряжения, выявив сумму длин линий, при этом сечение кабелей в них допускается различное.









cable.ru

Примеры расчёта электрических сетей

Примеры расчёта электрических сетей

1) Рассчитать на нагревание трёхфазную линию, выполненную мед­ным изолированным проводом с резиновой изоляцией, проложенным в стальной трубе. Расчётная мощность токоприёмников 10 квт. Напряжение сети 380 в, коэффициент мощности 0,8.

По таблице допустимых длительных токовых нагру­зок находим, что сечение провода должно быть 2,5 мм2, допустимая нагрузка на который — 21 а.

2) Определить сечение четырёхпроводной магистральной линии, выполненной алюминиевыми проводами и питающей групповой щиток освещения с общей нагрузкой Р = 12 квт. Длина магистрали 30 м, напряжение сети 380/220 в. Потеря напряжения в линии не должна превышать 2,5%.

Определяем момент нагрузки:

Для сети напряжением 380/220 в с алюминиевыми проводами коэффициент с = 50.

Сечение провода должно быть не менее:

Принимаем ближайший больший по стандарту алюминие­вый провод сечением 35 мм2.

3) Определить потерю напряжения в однофазной групповой линии переменного тока длиной 30 м. Напряжение сети 220 в. Нагрузка равномерно распределённая. Линия выполнена медным проводом се­чением 4 мм2 (рис. 13).

Определяем общую нагрузку линии: Р = 300 вт·5 = 1500 вт =  1,5 квт. Приведённая длина равна: L = 50 м +6м ·4/2 =  62 м. Мо­мент нагрузки М = РL = 1,5·62 = 93 квт·м.

Коэффициент с для двухпроводной сети напряжением 220 в с медны­ми проводами равен 14.

Зная все эти значения, можно вычислить потерю напряжения в линии по следующей формуле:

При алюминиевых проводах (с = 8,3) потеря напряжения равна:


trudova-ohrana.ru

Расчет сечения кабеля. По мощности, току, длине

Как рассчитать кабель по току, напряжению и длине. Кабели, как известно, бывают разного сечения, материала и с разным количеством жил. Какой из них надо выбрать, чтобы не переплачивать, и одновременно обеспечить безопасную стабильную работу всех электроприборов в доме? Для этого необходимо произвести расчет кабеля. Расчет сечения проводят, зная мощность приборов, питающихся от сети, и ток, который будет проходить по кабелю. Необходимо также знать несколько других параметров проводки.

Основные правила

При прокладке электросетей в жилых домах, гаражах, квартирах чаще всего используют кабель с резиновой или ПВХ изоляцией, рассчитанный на напряжение не более 1 кВ. Существуют марки, которые можно применять на открытом воздухе, в помещениях, в стенах (штробах) и трубах. Обычно это кабель ВВГ или АВВГ с разной площадью сечения и количеством жил.
Применяют также провода ПВС и шнуры ШВВП для подсоединения электрических приборов.

После расчета выбирается максимально допустимое значение сечения из ряда марок кабеля.

Основные рекомендации по выбору сечения находятся в Правилах устройства электроустановок (ПУЭ). Выпущено 6-е и 7-е издания, в которых подробно описывается, как прокладывать кабели и провода, устанавливать защиту, распределяющие устройства и другие важные моменты.

За нарушение правил предусмотрены административные штрафы. Но самое главное состоит в том, что нарушение правил может привести к выходу из строя электроприборов, возгоранию проводки и серьезным пожарам. Ущерб от пожара измеряется порой не денежной суммой, а человеческими жертвами.

Важность правильного выбора сечения

Почему расчет сечения кабеля так важен? Чтобы ответить, надо вспомнить школьные уроки физики.

Ток протекает по проводам и нагревает их. Чем сильнее мощность, тем больше нагрев. Активная мощность тока вычисляют по формуле:

P=UI cos φ=I²*R

R – активное сопротивление.

Как видно, мощность зависит от силы тока и сопротивления. Чем больше сопротивление, тем больше выделяется тепла, то есть тем сильнее провода нагреваются. Аналогично для тока. Чем он больше, тем больше греется проводник.

Сопротивление в свою очередь зависит от материала проводника, его длины и площади поперечного сечения.

R=ρ*l/S

ρ – удельное сопротивление;

l – длина проводника;

S– площадь поперечного сечения.

Видно, что чем меньше площадь, тем больше сопротивление. А чем больше сопротивление, тем проводник сильнее нагревается.

Если покупаете провод и замеряете его диаметр, то не забудьте, что площадь рассчитывается по формуле:

S=π*d²/4

d – диаметр.

Не стоит также забывать удельное сопротивление. Оно зависит от материала, из которого сделаны провода. Удельное сопротивление алюминия больше, чем меди. Значит, при одинаковой площади сильнее нагреваться будет алюминий. Сразу становится понятно, почему алюминиевые провода рекомендуют брать большего сечения, чем медные.

Чтобы каждый раз не вдаваться в длинный расчет сечения кабеля, были разработаны нормы выбора сечения проводов в таблицах.

Расчет сечения провода по мощности и току

Расчет сечения провода зависит от суммарной мощности, потребляемой электрическими приборами в квартире. Ее можно рассчитать индивидуально, или воспользоваться средними характеристиками.

Для точности расчетов составляют структурную схему, на которой изображены приборы. Узнать мощность каждого можно из инструкции или прочитать на этикетке. Наибольшая мощность у электрических печек, бойлеров, кондиционеров. Суммарная цифра должна получиться в диапазоне приблизительно 5-15 кВт.

Зная мощность, по формуле определяют номинальную силу тока:

I=(PK)/(Ucos φ)

P – мощность в ваттах

U=220 Вольт

K=0,75 – коэффициент одновременного включения;

cos φ=1 для бытовых электроприборов;

Если сеть трехфазная, то применяют другую формулу:

I=P/(U√3cos φ)

U=380 Вольт

Рассчитав ток, надо воспользоваться таблицами, которые представлены в ПУЭ, и определить сечение провода. В таблицах указан допустимый длительный ток для медных и алюминиевых проводов с изоляцией различного типа. Округление всегда производят в большую сторону, чтобы был запас.

Можно также обратиться к таблицам, в которых сечение рекомендуют определять только по мощности.

Разработаны специальные калькуляторы, по которым определяют сечение, зная потребляемую мощность, фазность сети и протяженность кабельной линии. Следует обращать внимание на условия прокладки (в трубе или на открытом воздухе).

Влияние длины проводки на выбор кабеля

Если кабель очень длинный, то возникают дополнительные ограничения по выбору сечения, так как на протяженном участке происходят потери напряжения, которые в свою очередь приводят к дополнительному нагреву. Для расчета потерь напряжения используют понятие «момент нагрузки». Его определяют как произведение мощности в киловаттах на длину в метрах. Далее смотрят значение потерь в таблицах. Например, если потребляемая мощность составляет 2 кВт, а длина кабеля 40 м, то момент равняется 80 кВт*м. Для медного кабеля сечением 2,5 мм кв. это означает, что потери напряжения составляют 2-3%.

Если потери будут превышать 5%, то необходимо брать сечение с запасом, больше рекомендованного к использованию при заданном токе.

Расчетные таблицы предусмотрены отдельно для однофазной и трехфазной сети. Для трехфазной момент нагрузки увеличивается, так как мощность нагрузки распределяется по трем фазам. Следовательно, потери уменьшаются, и влияние длины уменьшается.

Потери напряжения важны для низковольтных приборов, в частности, газоразрядных ламп. Если напряжение питания составляет 12 В, то при потерях 3% для сети 220 В падение будет мало заметно, а для низковольтной лампы оно уменьшится почти вдвое. Поэтому важно размещать пускорегулирующие устройства максимально близко к таким лампам.

Расчет потерь напряжения выполняется следующим образом:

∆U = (P∙r0+Q∙x0)∙L/ Uн

P — активная мощность, Вт.

Q — реактивная мощность, Вт.

r0 — активное сопротивление линии, Ом/м.

x0 — реактивное сопротивление линии, Ом/м.

– номинальное напряжение, В. (оно указывается в характеристиках электроприборов).

L — длинна линии, м.

Ну а если попроще для бытовых условий:

ΔU=I*R

R – сопротивление кабеля, рассчитывается по известной формуле R=ρ*l/S;

I – сила тока, находят из закона Ома;

Допустим, у нас получилось, что I=4000 Вт/220 В=18,2 А.

Сопротивление одной жилы медного провода длиной 20 м и площадью 1,5 мм кв. составило R=0,23 Ом. Суммарное сопротивление двух жил равняется 0,46 Ом.

Тогда ΔU=18,2*0,46=8,37 В

В процентном соотношении

8,37*100/220=3,8%

На длинных линиях от перегрузок и коротких замыканий устанавливают автоматические выключатели с тепловыми и электромагнитными расцепителями.

Похожие темы:

electrosam.ru

Как выбрать сечение кабеля - советы проектировщика

В статье рассмотрены основные критерии выбора сечения кабеля, даны примеры расчетов.

На рынках часто можно увидеть написанные от руки таблички, указывающие, какой кабель необходимо приобрести покупателю в зависимости от ожидаемого тока нагрузки. Не верьте этим табличкам, так как они вводят Вас в заблуждение. Сечение кабеля выбирается не только по рабочему току, но и еще по нескольким параметрам.

Прежде всего, необходимо учитывать, что при использовании кабеля на пределе его возможностей жилы кабеля нагреваются на несколько десятков градусов. Приведенные на рисунке 1 величины тока предполагают нагрев жил кабеля до 65 градусов при температуре окружающей среды 25 градусов. Если в одной трубе или лотке проложено несколько кабелей, то вследствие их взаимного нагрева (каждый кабель нагревает все остальные кабели) максимально допустимый ток снижается на 10 – 30 процентов.

Также максимально возможный ток снижается при повышенной температуре окружающей среды. Поэтому в групповой сети (сеть от щитков до светильников, штепсельных розеток и других электроприемников) как правило, используют кабели при токах, не превышающих значений 0,6 – 0,7 от величин, приведенных на рисунке 1.

Исходя из этого повсеместное использование автоматических выключателей с номинальным токов 25А для защиты розеточных сетей, проложенных кабелями с медными жилами сечением 2,5 мм2 представляет опасность. Таблицы снижающих коэффициентов в зависимости от температуры и количества кабелей в одном лотке можно посмотреть в Правилах устройства электроустановок (ПУЭ).

Дополнительные ограничения возникают, когда кабель имеет большую длину. При этом потери напряжения в кабеле могут достичь недопустимых значений. Как правило, при расчете кабелей исходят из максимальных потерь в линии не более 5%. Потери рассчитать не сложно, если знать величину сопротивления жил кабелей и расчетный ток нагрузки. Но обычно для расчета потерь пользуются таблицами зависимости потерь от момента нагрузки. Момент нагрузки вычисляют как произведение длины кабеля в метрах на мощность в киловаттах.

Данные для расчета потерь при однофазном напряжении 220 В показаны в таблице1. Например для кабеля с медными жилами сечением 2,5 мм2 при длине кабеля 30 метров и мощности нагрузки 3 кВт момент нагрузки равен 30х3=90, и потери составят 3%. Если расчетное значение потерь превышает 5%, то необходимо выбрать кабель большего сечения.

Таблица 1. Момент нагрузки, кВт х м, для медных проводников в двухпроводной линии на напряжение 220 В при заданном сечении проводника

По таблице 2 можно определить потери в трехфазной линии. Сравнивая таблицы 1 и 2 можно заметить, что в трехфазной линии с медными проводниками сечением 2,5 мм2 потерям 3% соответствует в шесть раз больший момент нагрузки.

Тройное увеличение величины момента нагрузки происходит вследствие распределения мощности нагрузки по трем фазам, и двойное – за счет того, что в трехфазной сети при симметричной нагрузке (одинаковых токах в фазных проводниках) ток в нулевом проводнике равен нулю. При несимметричной нагрузке потери в кабеле возрастают, что необходимо учитывать при выборе сечения кабеля.

Таблица 2. Момент нагрузки, кВт х м, для медных проводников в трехфазной четырехпроводной линии с нулем на напряжение 380/220 В при заданном сечении проводника (чтобы увеличить таблицу, нажмите на рисунок)

Потери в кабеле сильно сказываются при использовании низковольтных, например галогенных ламп. Это и понятно: если на фазном и нулевом проводниках упадет по 3 Вольта, то при напряжении 220 В мы этого скорее всего не заметим, а при напряжении 12 В напряжение на лампе упадет вдвое до 6 В. Именно поэтому трансформаторы для питания галогенных ламп необходимо максимально приближать к лампам. Например при длине кабеля 4,5 метра сечением 2,5 мм2 и нагрузке 0,1 кВт (две лампы по 50 Вт) момент нагрузки равен 0,45, что соответствует потерям 5% (Таблица 3).

Таблица 3. Момент нагрузки, кВт х м, для медных проводников в двухпроводной линии на напряжение 12 В при заданном сечении проводника

Приведенные таблицы не учитывают увеличения сопротивления проводников от нагрева за счет протекания по ним тока. Поэтому если кабель используется при токах 0,5 и более от максимально допустимого тока кабеля данного сечения, то необходимо вводить поправку. В простейшем случае если Вы рассчитываете получить потери не более 5%, то рассчитывайте сечение исходя из потерь 4%. Также потери могут возрасти при наличии большого количества соединений жил кабелей.

Кабели с алюминиевыми жилами имеют сопротивление в 1,7 раза большее по сравнению с кабелями с медными жилами, соответственно и потери в них в 1,7 раза больше.

Вторым ограничивающим фактором при больших длинах кабеля является превышение допустимого значения сопротивления цепи фаза – ноль. Для защиты кабелей от перегрузок и коротких замыканий, как правило, используют автоматические выключатели с комбинированным расцепителем. Такие выключатели имеют тепловой и электромагнитный расцепители.

Электромагнитный расцепитель обеспечивает мгновенное (десятые и даже сотые доли секунды) отключение аварийного участка сети при коротком замыкании. Например автоматический выключатель, имеющий обозначение С25, имеет тепловой расцепитель на 25 А и электромагнитный на 250А. Автоматические выключатели группы «С» имеют кратность отключающего тока электромагнитного расцепителя к тепловому от 5 до 10. Но при расчете линии на ток короткого замыкания берется максимальное значение.

В общее сопротивление цепи фаза – ноль включаются: сопротивление понижающего трансформатора трансформаторной подстанции, сопротивление кабеля от подстанции до вводного распределительного устройства (ВРУ) здания, сопротивление кабеля, проложенного от ВРУ к распределительному устройству (РУ) и сопротивление кабеля собственно групповой линии, сечение которого необходимо определить.

Если линия имеет большое количество соединений жил кабеля, например групповая линия из большого количества светильников, соединенных шлейфом, то сопротивление контактных соединений также подлежит учету. При очень точных расчетах учитывают сопротивление дуги в месте замыкания.

Полное сопротивление цепи фаза- ноль для четырехжильных кабелей приведены в таблице 4. В таблице учтены сопротивления как фазного, так и нулевого проводника. Значения сопротивлений приведены при температуре жил кабелей 65 градусов. Таблица справедлива и для двухпроводных линий.

Таблица 4. Полное сопротивление цепи фаза - ноль для 4-жильных кабелей, Ом/км при температуре жил 65оС

мощностью от 630 кВ . А и более, имеющие выходное сопротивление Rтп менее 0,1 Ома. В сельских районах могут быть использованы трансформаторы на 160 – 250 кВ . А, имеющие выходное сопротивление порядка 0,15 Ом, и даже трансформаторы на 40 – 100 кВ . А, имеющие выходное сопротивление 0,65 – 0,25 Ом.

Кабели питающей сети от городских трансформаторных подстанций к ВРУ домов, как правило используют с алюминиевыми жилами с сечением фазных жил не менее 70 – 120 мм2. При длине этих линий менее 200 метров сопротивление цепи фаза – ноль питающего кабеля (Rпк) можно принять равным 0,3 Ом. Для более точного расчета необходимо знать длину и сечение кабеля, либо измерить это сопротивление. Один из приборов для таких измерений (прибор Вектор).

Сопротивление линии должно быть таким, чтобы при коротком замыкании ток в цепи гарантированно превысил ток срабатывания электромагнитного расцепителя. Соответственно, для автоматического выключателя С25 ток короткого замыкания в линии должен превысить величину 1,15х10х25=287 А, здесь 1,15 – коэффициент запаса. Следовательно, сопротивление цепи фаза – ноль для автоматического выключателя С25 должно быть не более 220В/287А=0,76 Ом. Соответственно для автоматического выключателя С16 сопротивление цепи не должно превышать 220В/1,15х160А=1,19 Ом и для автомата С10 – не более 220В/1,15х100=1,91 Ом.

Таким образом, для городского многоквартирного дома, принимая Rтп=0,1 Ом; Rпк=0,3 Ом при использовании в розеточной сети кабеля с медными жилами с сечением 2,5 мм2, защищенного автоматическим выключателем С16, сопротивление кабеля Rгр (фазного и нулевого проводников) не должно превышать Rгр=1,19 Ом – Rтп – Rпк = 1,19 – 0,1 – 0,3 = 0,79 Ом. По таблице 4 находим его длину – 0,79/17,46 = 0,045 км, или 45 метров. Для большинства квартир этой длины бывает достаточно.

При использовании автоматического выключателя С25 для защиты кабеля сечением 2,5 мм2 сопротивление цепи должно быть менее величины 0,76 – 0,4 = 0,36 Ом, что соответствует максимальной длине кабеля 0,36/17,46 = 0,02 км, или 20 метров.

При использовании автоматического выключателя С10 для защиты групповой линии освещения, выполненной кабелем с медными жилами сечением 1,5 мм2 получаем максимально допустимое сопротивление кабеля 1,91 – 0,4 = 1,51 Ом, что соответствует максимальной длине кабеля 1,51/29,1 = 0,052 км, или 52 метра. Если такую линию защищать автоматическим выключателем С16, то максимальная длина линии составит 0,79/29,1 = 0,027 км, или 27 метров.









getech.kz

Таблица сечений кабеля по мощности и току

Как правильно выбрать кабель для подключения потребителя? Этот вопрос не так прост, как может показаться на первый взгляд. При выборе необходимо учитывать множество нюансов, знать длину линии и суммарную мощность подключенных к нему устройств, и только после этого, используя формулу для расчета сечения кабеля, выбирать наиболее подходящий вариант. В этой статье мы детально рассмотрим все нюансы, связанные с подбором и типом кабелей.

Введение

Кабелем называют провод, покрытый изоляцией, который служит для передачи электроэнергии от источника к потребителю. Сегодняшний рынок готов предложить покупателям множество видов подобных проводов: алюминиевых, медных, одножильных, многожильных, с одинарной и двойной изоляцией, с сечением от 0,35 мм2 до 25 мм2 и более. Но чаще всего для подключения бытовых потребителей применяют кабеля толщиной от 0,5 до 6 “квадрат” — этого вполне достаточно для питания любой техники.

Классический кабель для проводки в квартире

Почему необходимо подбирать изолированные проводники, а не покупать первый попавшийся? Все дело в том, что от толщины проводника зависит сила тока, которую он может выдержать. К примеру, допустимый ток для медных проводов толщиной 1 мм составляет до 8 Ампер, алюминиевого — до 6 ампер.

Почему бы просто не купить провод максимальной толщины? Потому что чем толще, тем дороже. К тому же толстый кабель нужно где-то прятать, вырезать под него штробу в потолке и стенах, делать отверстия в перегородках. Одним словом, нет никакого смысла переплачивать, ведь вы не будете ездить за хлебом на КАМАЗе.

Если вы выберете провод меньшего диаметра, то он просто не выдерживает силу тока, проходящую через него, и начнет греться. Это приводит к плавлению изоляции, короткому замыканию и возгоранию. Поэтому никогда не следует торопиться, выбирая качественный кабель для подключения любых приборов — сначала подумайте, что именно будет работать на новой линии, а затем уже выбирайте толщину и тип кабеля.

Как посчитать мощность приборов

Для начала разберем вариант выбора сечения кабеля по мощности приборов, подключенных к нему. Как правильно считать?

Подумайте, какие именно приборы будут питаться от конкретного кабеля. Если вы затягиваете его в зал, то от розетки в комнате может одновременно работать телевизор, компьютер, пылесос, аудиосистема, приставка, фен, торшер, подсветка аквариума или другие бытовые приборы. Сложите мощности всех этих устройств и умножьте полученное значение на 0,8, чтобы получить реальный показатель. Действительно, вряд ли вы будете использовать их все одновременно, поэтому 0,8 — понижающий коэффициент, который позволит адекватно оценить суммарную нагрузку.

Если вы считаете для кухни, то складывайте мощность электрочайника, электродуховки и варочной поверхности, микроволновки, посудомойки, тостера, хлебопечки и других имеющихся/планируемых приборов. Кухня обычно потребляет больше всего энергии, поэтому на нее следует заводить или два кабеля с отдельными автоматами, или один мощный.

Итак, для подсчета суммарной мощности всех приборов вам нужно использовать формулу Pобщ =(P1+P2+…+Pn)*0.8, где P — мощность конкретного потребителя, подключенного в розетку.

Медные провода лучше подходят для проводки и выдерживают большую нагрузку

Выбираем толщину

После того как вы определили мощность, можно подбирать толщину кабеля. Ниже мы приведем таблицу сечений проводов по мощности и току для классического медного провода, поскольку алюминиевые для создания проводки сегодня уже не используют.

Сечение кабеля, ммДля 220 VДля 380 V
ток, Амощность, кВтток, Амощность кВт
1,5до 1741610
2,5265,52516
4378,23020
645104025
1068155032
1685187548

Внимание: при выборе учитывайте, что большинство российских производителей экономит на материале, и кабель в 4 мм2 на самом деле может оказаться фактически в 2,5 мм2. Практика показывает, что подобная “экономия” может достигать 40%, поэтому обязательно либо сами перемеряйте диаметр кабеля, либо приобретайте его с запасом.

Теперь давайте рассмотрим пример расчета сечения провода по потребляемой мощности. Итак, у нас есть абстрактная кухня, мощность приборов на которой составляет 6 кВт. Умножаем эту цифру 6*0,8=4,8 кВт. В квартире используется одна фаза, 220 вольт. Ближайшее значение (брать можно только в плюс) — 5.5 кВт, то есть кабель толщиной 2,5 квадрата. На всякий случай мы имеет запас в 0,7 кВт, который “сглаживает” экономию производителей.

Также следует учитывать, что если провод работает на пределе своих возможностей, то он быстро нагревается. Из-за нагрева до 60-80 градусов максимальный ток снижается на 10-20 процентов, что ведет к перегрузке и короткому замыканию. Поэтому для ответственных участков цепи следует применять повышенный коэффициент, умножая значение не на 0,8, а на 1,2-1,3.

Правильный расчет толщины кабеля — залог его долгой работы

Чаще всего для прокладки систем освещения применяют медные конструкции толщиной в 1,5 квадрата, для розеток — 2,5 квадрата, для мощных потребителей — 4 или 6 квадрат (автоматы ставятся соответственно на 16, 25, 35 и 45А). Но такое использование подходит только для стандартных квартир или домов, в которых нет мощных потребителей. Если у вас работает электрокотел, бойлер, духовой шкаф или другие приборы, потребляющие больше 4 кВт, то необходимо рассчитывать кабеля под каждый конкретный случай, а не использовать общие рекомендации.

Приведенная выше таблица сечений кабеля по мощности и току использует граничные значения, поэтому если у вас получаются накладки расчетных цифр на энциклопедические, то старайтесь брать кабель с запасом. К примеру, если бы в нашей кухне была мощность в 7 кВт, то 7*0,8=5,6 кВт, что больше значения 5,5 для кабеля в 2,5 квадрата. Берите с запасом кабель на 4 квадрата или разделите кухню на две зоны, подведя два кабеля 2,5 мм2.

Как быть с длиной

Если вы считаете кабель по квартире или небольшому дому, то поправки на длину кабеля можно вообще не делать — вряд ли у вас будут ветки длиной от 100 и более метров. Но если вы прокладываете проводку в крупном многоэтажном коттедже или торговом центре, то нужно обязательно закладывать возможные потери на длину. Обычно они составляют 5 процентов, но правильнее рассчитывать их по таблице и формулам.

Так, момент нагрузки считается в виде произведения длины вашего провода на суммарную мощность потребления. То есть длина вашего кабеля вычисляется как произведение длины кабеля в метрах на мощность в киловаттах.

В приведенной ниже таблице мы видим, как зависят потери от сечения проводника. К примеру, кабель толщиной 2,5 мм2 с нагрузкой до 3 кВт и длиной в 30 метров имеет потери 30х3=90, то есть 3%. Если уровень потерь переваливает за 5%, то рекомендуется выбирать более толстый кабель — не нужно экономить на своей безопасности.

U, %Момент нагрузки, кВт*м
1,52,5461016
118304872120192
2366096144240384
35490144216360575
472120192288480768
590150240360600960

Данная таблица нагрузок по сечению кабеля справедлива для однофазной сети. Для трехфазной характерно увеличение величины нагрузки в среднем в шесть раз. В три раза поднимается значение за счет распределения по трем фазам, в два — за счет нулевого проводника. Если нагрузка на фазы неодинакова (имеются сильные перекосы), то потери и нагрузки сильно увеличиваются.

Правильное подключение автоматов медным кабелем

Также следует учитывать, какие именно потребители будут подключены к вашему проводу. Если вы планируете подключать галогеновые низковольтные лампы, то старайтесь размещать их как можно ближе к трансформаторам. Почему? Потому что при падении напряжения на 3 вольта при 220 вольт мы просто не заметим, а при падении на те же 3 вольта при 12 вольт лампы просто не загорятся.

Если вы проводите выбор сечения провода по току для алюминиевого кабеля, то учитывайте, что сопротивление материала в 1,7 раз выше, чем у меди. Соответственно, потери в них будут больше в эти же 1,7 раза.

Виды кабелей

Теперь давайте рассмотрим, какие же именно кабеля можно выбирать для создания электропроводки на объекте. Помните, что провода согласно стандартам можно прокладывать только закрытым способом в коробах или трубах. Кабеля при этом прокладываются свободно — их можно пускать даже по поверхности, что часто практикуется в деревянных и рубленых домах.

Вы уже знаете, как рассчитать сечения кабеля по мощности, поэтому рассмотрим принцип выбора кабелей. Для прокладки в жилом помещении лучше всего подходит классический ВВГ (лучше выбирать с пометкой НГ- негорючий). Для подключения к щитку или к мощному потребителю хорошо подойдет NYM. Разберем виды кабелей более подробно.

ВВГ представляет собой кабель с медными проводниками, защищенными поливинилхлоридной “рубашкой”. Сверку провода покрыты дополнительной пластиковой оболочкой, предотвращающей возможные пробои и порывы. Этот кабель можно применять даже во влажных помещениях, он неплохо гнется и защищает поверхность от возгорания. Для прокладки проводки лучше всего подходит плоский провод, в котором провода расположены в одной плоскости — он занимает минимум места.

NYM представляет собой изделие, содержащее несколько медных жил, покрытых цветной металлнаполненной негорючей резиной. Сверху жилы запакованы в поливинилхлоридную изоляцию (иногда применяется несколько слоев). В большинстве случаев она обладает негорючими свойствами и не выделяет вредных газов при критических температурах. Обладает отличной гибкостью — его очень легко прокладывать в углах, выводить на различные поверхности и пр. Главное — правильно выполнить подбор сечения провода по току, взяв его с небольшим запасом.

ПУНП — это классический установочный провод плоской формы, который используется для подключения различных потребителей. Очень часто применяется для создания недорогой проводки в квартирах и домах. Имеет две/три жилы, покрытые поливинилхлоридом. Имеет плоскую форму.

Существует еще много других кабелей — бронированные, усиленные, для прокладки во влажных комнатах и помещениях с высокой вероятностью взрыва. Но перечисленные выше используются чаще всего.

Теперь вы знаете, как рассчитать сечение провода по нагрузке и какие кабеля выбирать для создания полноценной электропроводки. Напоминаем — всегда делайте запас по мощности в 20-30 процентов, чтобы избежать неприятностей.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

knigaelektrika.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
