Момент нагрузки формула: Онлайн калькулятор расчета момента нагрузки

Онлайн калькулятор расчета момента нагрузки

На данной странице представлен онлайн калькулятор для расчета момента нагрузки Что такое момент нагрузки, читайте на этой странице

Формула момента нагрузки (М=P*L)

Где
М – момент нагрузки, кВт*м;
Р – мощность, кВт;
L – длина участка, м.

Калькулятор

Р-Мощность Рр в кВт Введите в это поле расчетную мощность в кВт

L, длинна участка в метрах Введите в это поле длинну участка кабельной линии в метрах

М – момент нагрузки составляет, кВт*м;

Электроснабжение

• Проектирование электроснабжения
• Электроснабжение предприятий
• Электроснабжение магазина
• Проектирование ТП и КТП
• Электроснабжение квартиры
• Механизация строительства
• Электроснабжение жилых домов
• Проектирование освещения
• Проект заземления
• Реконструкция ТП

Сети связи

• Проектирование ВОЛС
• Проектирование СКС
• Проектирование СКУД
• Монтаж СКУД
• Проектирование ЛВС
• Монтаж структурированной кабельной системы

АПС

• Монтаж АПС
• Проектирование АПС
• Проектирование СОУЭ

Автоматика

• Автоматизация техпроцессов
• Автоматизация процессов
• Проектирование АСУ ТП
• Проектирование систем диспетчеризации
• Проектирование систем автоматики

Проектирование электроснабжения

Проектирование СКС

Проектирование диспетчеризации

Проектирование АПС

Пожарная безопасность стадионов

Среди общественных зданий, сооружений спортивные, физкультурно-оздоровительные объекты выделяются повышенной…

подробнее

Монтаж слаботочных систем.

ч.2

Слаботочные системы — это локальные сети, работающие на безопасном уровне для жизни человека. Благодаря…

подробнее

Освещение в квартире

Правильная организация освещения в квартире служит основным фактором создания теплой атмосферы уюта и комфорта, в которую…

подробнее

Расчет освещения строительной площадки

 Электрическое освещение строительных площадок осуществляют с помощью стационарных и передвижных инвентарных…

подробнее

Как считать электрическую мощность?

Чтобы обеспечить нормальное функционирование электрической проводки, необходимо ещё на этапе проектирования правильно рассчитать…

подробнее

Виды аварийного освещения

При проектировании системы освещения, часто проектировщики не верно классифицируют на виды системы…

подробнее

Определение моментов нагрузки для различных наиболее распространенных случаев осветительной нагрузки

Момент нагрузки есть произведение нагрузки линии (кет) на длину линии (я) .

3 ⁼ /3 ⁼ /4,.-.

Пример. Определить сечения голых алюминиевых проводов четырехпроводной воздушной линии трехфазного тока напряжением 380/220 в, длиной 100 м, по которым передается мощность 12 кет для питания электрического освещения дома (рис. 5-23) . Допускаемая потеря напряжения в линии 2%. Нагрузка на расчетной схеме указана стрелкой, длина в метрах указана подчеркнутой цифрой.

Определяем момент нагрузки: М — 12 100 = 120о квт-м.

формулой,

Определяем сечение фазных проводов, пользуясь приведенной в начале параграфа, и табл. 5-4:

Л1

СД№/„

1 200 46-2

= 13 мм².

Берем ближайшее большее стандартное сечение 16 л.и² для фазных проводов и 16 лиг² для нулевого провода как наименьшее сечение, допускаемое ПУЭ по условиям механической прочности проводов воздушных линий.

Пример. Определить сечение медного провода двухпроводной линии постоянного тока. Напряжение сети ПО в. Линия выполнена

SO302Р_

it г к

юо

Рис. 5-23.

Рис. 5-24.

проводами одинакового сечения по всей длине. Нагрузки (нет) указаны стрелками на рис. 5-24, длины (м) — подчеркнутыми цифрами. Допускаемая потеря напряжения в линии 2,5%. (н* 1ролив/ _

Определяем момент нагрузки

М = 6 • 50 4- 1 -80 — 4 • 100 — 780 нет ■ м.

Определяем сечение провода

А1

^{S _} CAT»»/,,

780

3 2 • 2 5

= 97,5

мм-.

Берем ближайшее стандартное сечение провода 95 .им².

Пример. Определить сечение провода марки АПР-500 двухпровод-

ной линии переменного тока. Напряжение сети 220 в. Допускаемая потеря напряжения в линии 1%. Сечение проводов одинаково по всей длине. Нагрузки на рис. 5-25 приведены в ваттах, длины — в метрах.

1010№№1010]£1Q

Г Г г т”гтттп

I5O 10 I5O ISO ISO ISO ISO 15O

Hl

Рис. 5-25,

100-8

2

1(150*8)

Рис. 5-2fi.

Пользуясь указаниями, приведенными в начале параграфа, заменяем расчетную схему (рис.

нет •.w_—

= 48

Определяем сечение

Л1 _ 48

6,2 мм²,

^S “ САТ%„ ^— 7,Г“1

Берем ближайшее стандартное сечение провода 6 мм³.

Б-21. ОПРЕДЕЛЕНИЕ ПОТЕРИ НАПРЯЖЕНИЯ В ЛИНИЯХ С ПРОВОДАМИ ОДИНАКОВОГО СЕЧЕНИЯ ПО ВСЕЙ ДЛИНЕ

Определение потери напряжения в линиях при проводах и кабелях с медными и алюминиевыми жилами производится по формуле

М. Cs ’

Д£% =

где ДС% — потеря напряжения, % номинального напряжения сети; Л4 — момент нагрузки, квт-м;

С — коэффициенты, приведенные в табл. 5-4;

s — сечение жилы провода, мм².

Определение потери напряжения в трехфазных линиях со сталь-

ными проводами производится приближенно по формуле

где % — коэффициенты, приведенные в табл. 5-4.

М — мо,мент нагрузки, квт-м.

Пример. Определить потерю напряжения в однофазной групповой линии пере.менного тока длиной 50 м. Напряжение сети 220 в. Линия выполнена проводом марки ПР-500 сечением 4 мм². Нагрузки на рис. 5-22 указаны в ваттах, длины — в метрах.в|||

ГЬ££ в $

i i ? 5 {

зоо зоо 3UI 300 300

Рис. 5-27.

^Ж+Т

17,5 кет.

Рис. 5-28.

Заменяем расчетную схему на рис. 5-27 схемой, изображенной на рис. 5-28. Определяем момент нагрузки и длину:

Р = 300 — 5 = 1 500 вт = 1,5 кетL — 26 += 38 м- М = 1,5 • 38 = 57 кет ■ м.

Потеря напряжения будет равна:

~ Cs⁼ 12,8-4¹¹ “/в-

При проводах с алюминиевыми жилами того же сечения потеря напряжения равнялась бы;

1,85%

fj_sQ В. М. Чумаков

Пример. Определить потерю напряжения в проводах трехфазной воздушной линии длиной 50 м при напряжении 380/220 в и передаче по ним мощности 6 кет. Линия выполнена

_Sqпроводами из отожженной Стальной катанки

О-—диаметром 5 мм (рис. 5-29) .

{бОпределяем момент нагрузки

_{Рис 5}.₂₉/И = 6- 50 = 300 кет — м.

Находим потерю напряжения по формуле

Л!

AA/^o/o=-—g-, причем значение Q находим по табл. ф/ф cos tp.

2. Соотношения между током и напряжением при трехфазном токе

Соединение звездой: /_л = 1$; 7/_;| = 1,73ф.

Соединение треугольником: /_л = 1,73/ф; U

:t = Сф.

В приведенных формулах:

/_л и П_л — линейные ток и напряжение;

/ф и (7ф — фазные ток и напряжение;

Р — сопротивление проводов (при переменном токе — активное) .

3. Величина тока при различных мощностях и напряжениях

Напряжение, в Трехфазный ток (а) при мощности, ква 5 10 20 30 50 75 100 127 22,7 45,5 91,0 136,5 227,0 340,0 455,0 220 13,1 26,2 52,5 78,7 131,2 196,8» 262,4 380 7,6 15,2 30,4 45,6 76,0 114,0 6 000 0,5 1,0 1,9 2,9 4,9 7,2 ‘ ‘9,6 10 000 0,3 0,6 1,2 1,7 2,9 4,3 5,8

Биомеханика безопасного подъема

Биомеханика безопасного подъема

Корнельский университет Ergonomics Web

DEA 3250/6510 ПРИМЕЧАНИЯ К КЛАССУ

Биомеханика безопасного подъема тяжестей

Травмы спины

Ежегодно более миллиона рабочих получают травмы спины, и на их долю приходится каждый пятый производственный травматизм (Бюро статистики труда).

80% этих травм приходится на нижнюю часть спины (поясничный отдел позвоночника). Травмы спины ежегодно обходятся экономике США в миллиарды долларов.

Позвоночник человека (см. позвоночник) имеет 33 кости (позвонки), разделенные хрящевыми амортизаторами (дисками). позвоночник поддерживается связками и мышцами. Естественная форма позвоночника создает три сбалансированные кривые (лодротическая шейная область, кифотическая грудная области и лордотической поясничной области).

Многие позы могут вызвать изменение геометрии позвоночника, но переход от движения из положения стоя к наклону вниз, а затем от наклона вплоть до стояния (при этих движениях поясничный отдел позвоночника уходит из от лордотического до кифотического до лордотического), и когда это сочетается с подъем или опускание груза создает особый риск для нижней части спины рана .

Подъемная механика

Если вы поднимаете и сгибаете талию и вытягиваете верхнюю часть тела, это меняется выравнивание спины и центр баланса (центр масс) в животе. Следовательно, позвоночник должен поддерживать как вес верхней части тела, вес поднимаемого или опускаемого груза.

Можно оценить силы, передаваемые через нижнюю часть спины. путем расчета момента и сил, создаваемых весом груза подъем и вес верхней части тела

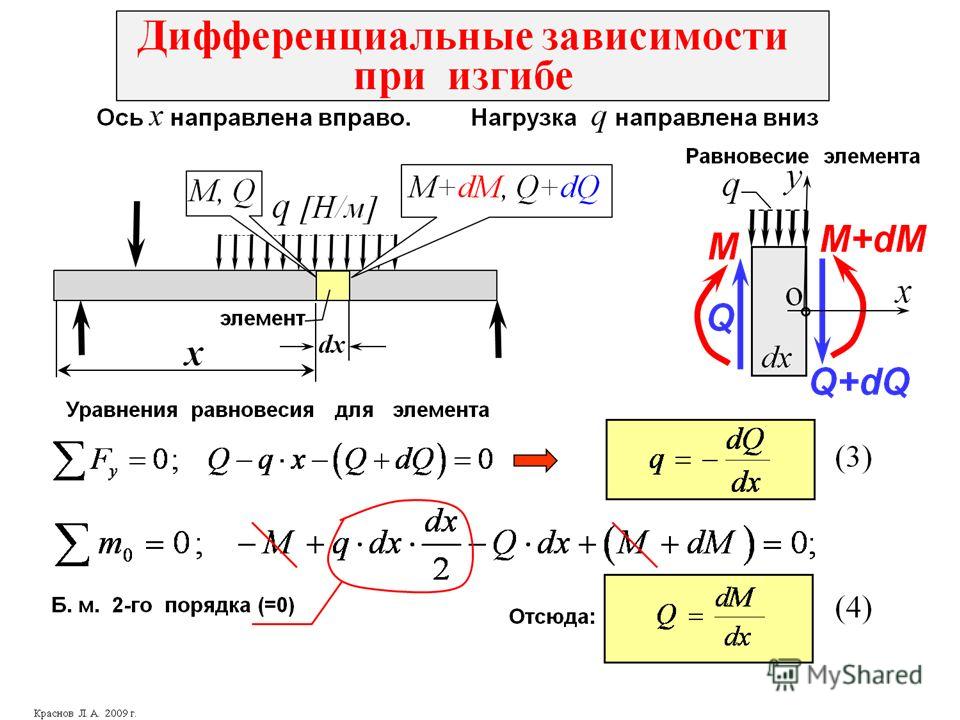

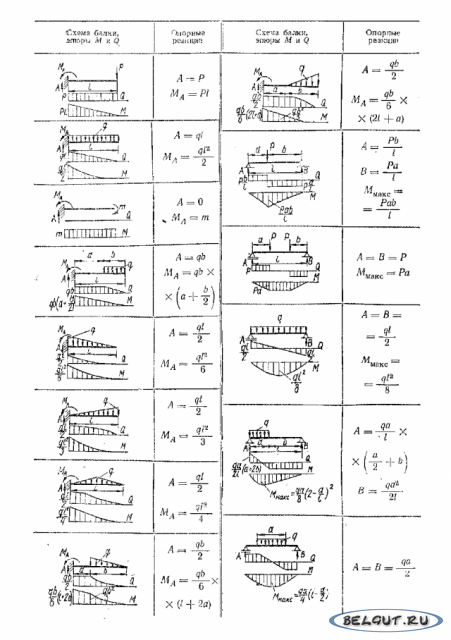

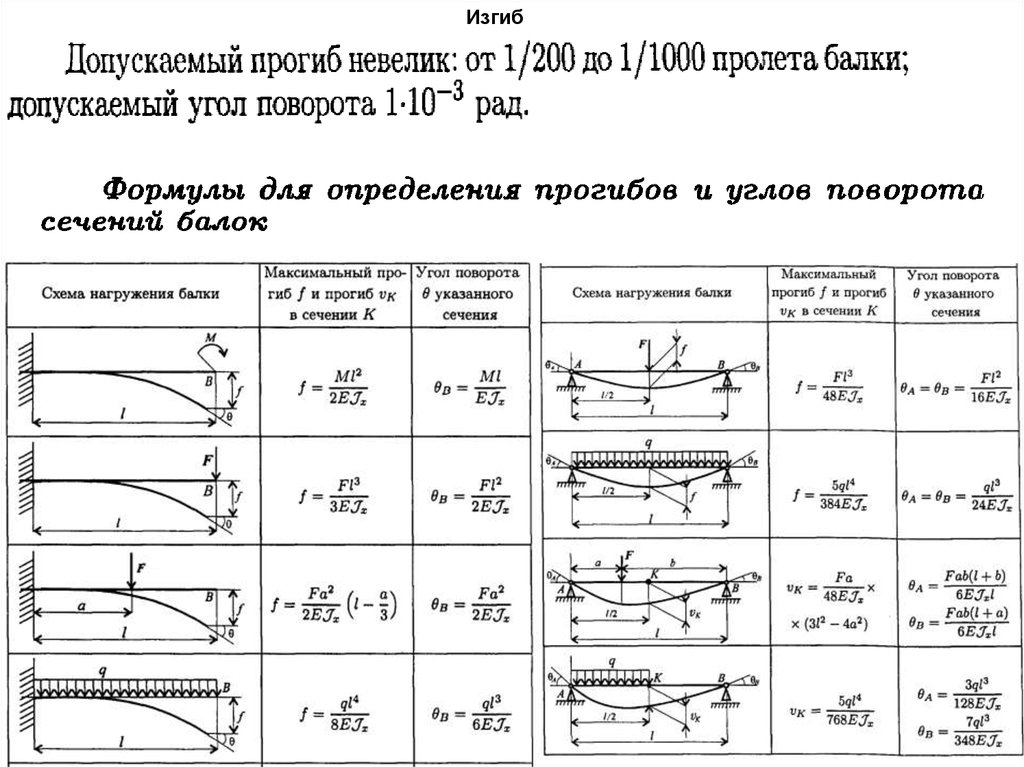

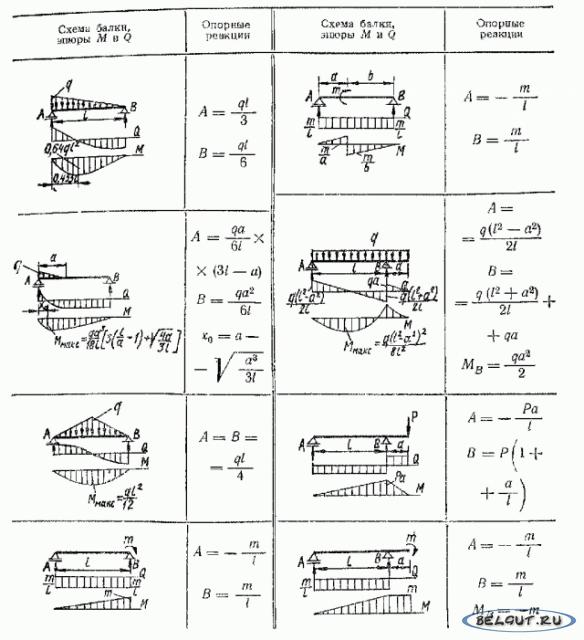

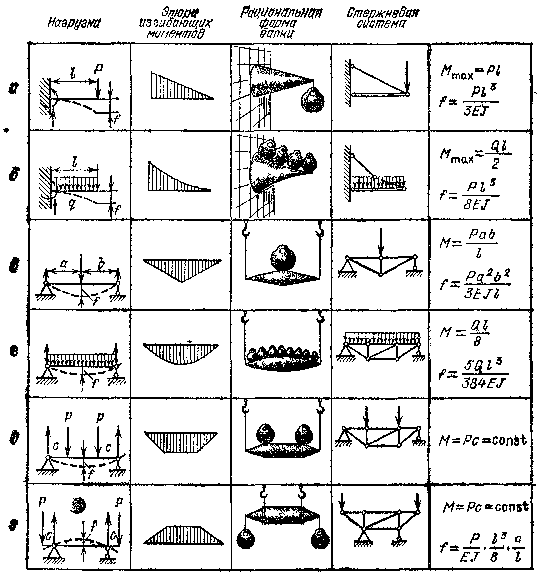

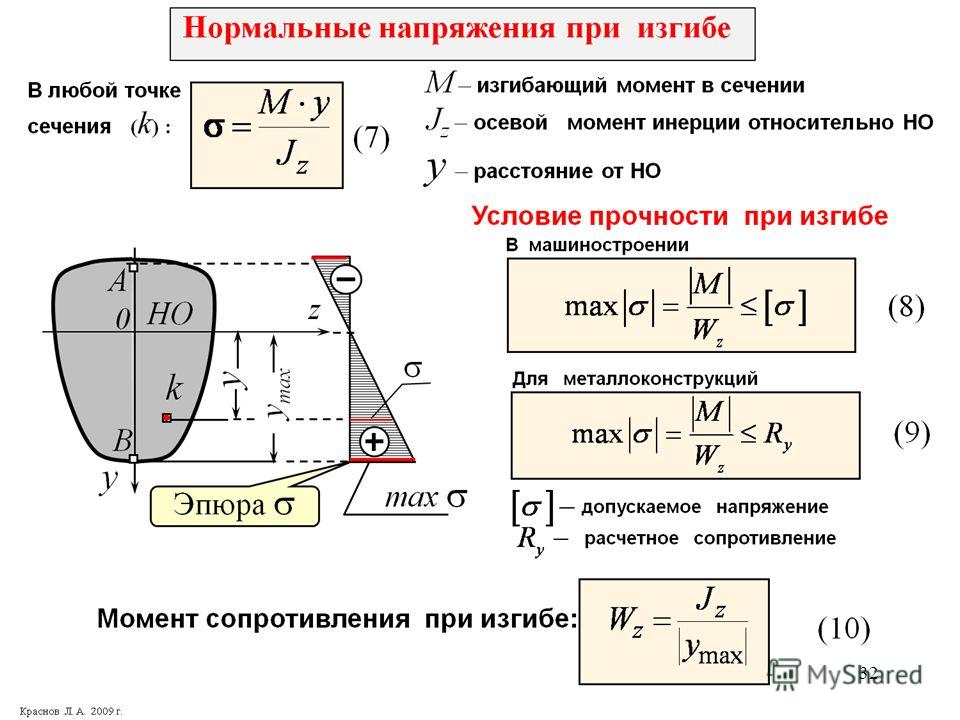

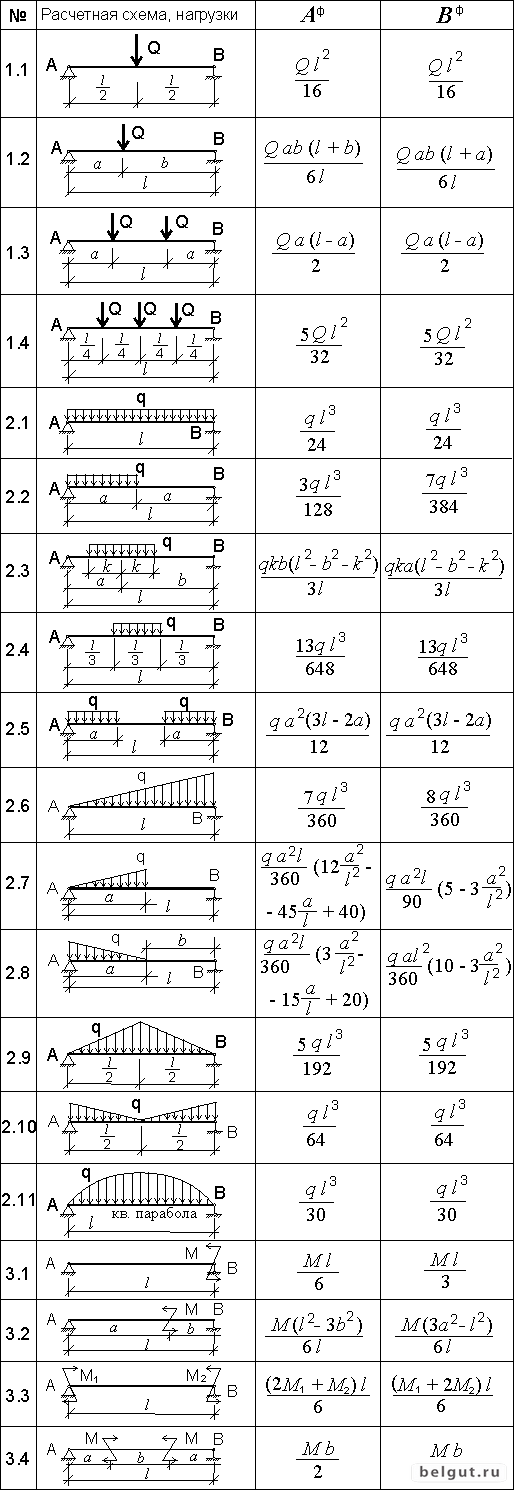

Момент — это сила, действующая на расстоянии: Момент = (Сила) x (Расстояние)

То же, что и: Момент = (Вес груза) x (Расстояние от центра веса груза на точку опоры) {Уравнение A}.

Например, предположим, что человек наклоняется, чтобы поднять груз. мусорного ведра. Предположим, что они изгибаются примерно под углом 40 градусов от горизонтально, а вес груза составляет 30 фунтов. Предположим, что человек должен достичь примерно 15 дюймов перед поясничным отделом позвоночника, чтобы схватить груз и поднять это. Центр масс верхней части тела лежит на 10,4 дюймов кпереди от поясничного отдела позвоночника. Предположим, вес верхней части тела 90 фунтов (обычно примерно половина от общей массы тела).

Из уравнения А:

Момент от веса груза = (30 фунтов) x (18 дюймов) = 540 дюйм-фунтов

Момент от веса верхней части тела = (90 фунтов) x (10,4 дюйма) = 936 дюйм-фунтов

Общий момент (по часовой стрелке) = 1476 дюйм-фунтов

Чтобы начать подъем груза, этот момент (по часовой стрелке) должен быть уравновешен моментом против часовой стрелки. Возникает момент против часовой стрелки сокращением мышц, выпрямляющих позвоночник (эти мышцы около 2 дюймов позади поясничного отдела позвоночника).

Момент против часовой стрелки также можно рассчитать по уравнению A.

Момент (против часовой стрелки) = (Сила, создаваемая мышцами, выпрямляющими позвоночник) x (2 дюйма) {Уравнение B}

Если человек сутулится и держит груз в статической позе на В начале подъема момент по часовой стрелке должен быть равен моменту против часовой стрелки. момент (иначе человек упадет), что означает движение против часовой стрелки момент составляет 1476 дюйм-фунтов.

Можно рассчитать силу, создаваемую мышцами, выпрямляющими позвоночник. из уравнения Б.

1476 дюйм-фунтов = (сила, создаваемая мышцами, выпрямляющими позвоночник) x (2 дюйма)

(1476 дюймов-фунтов)/(2 дюйма) = (Сила, создаваемая мышцами, выпрямляющими позвоночник)

738 дюйм-фунтов = Сила, создаваемая мышцами, выпрямляющими позвоночник

Суммарная сжимающая сила равна сумме сил по часовой стрелке и моменты против часовой стрелки (2214 дюйм-фунтов из примера).

Руководство по безопасному подъему

Безопасный подъем защитит вашу спину во время подъема. Прежде чем поднять объекта задайте себе следующие вопросы:

• Как вы думаете, вы можете поднять его в одиночку?
• Груз слишком большой или слишком громоздкий?
• У груза хорошие ручки или захваты?
• Что мешает нормальному подъему?
• Может ли содержимое груза сместиться при подъеме?

Для безопасного подъема не забудьте:

• Встаньте как можно ближе к грузу
• Согните колени, а НЕ талию
• Обнимите груз близко к телу, не отводите его от себя
• Поднимитесь с сильными мышцами бедра.

Риск возникновения болей в пояснице увеличивается, когда сила сжатия в L5-S1 (поясничный 5 крестцовый 1) диск превышает 770 фунтов.

Уравнение подъема NIOSH

1981 Уравнение

В 1981 г. Национальный институт охраны труда и здоровья (NIOSH) выпустил Руководство по практике работы для ручного подъема, в котором использовалось 770 фунтов. L5-S1 сжимающая сила как один из критериев установления Ограничение действия (АЛ) . Превышение лимита действий требовало выполнения административных контроль или перепроектирование работы. AL — это вес, который можно безопасно поднять 75% женского и 99% мужского населения. A Максимально допустимое Также был установлен лимит ( MPL в 3 раза больше лимита действий) эквивалентна сжимающей силе в 770 фунтов на поясничный отдел позвоночника.

Уравнение подъема NIOSH 1981 года выглядит следующим образом:

Предел действия (AL) = 90 фунтов. (6/H)(1-.01[V-30])(.7+3/D)(1-F/Fмакс.)

где:
H = горизонтальное расположение груза перед средняя точка между лодыжками в начале подъема (в дюймах) 90 164 V = вертикальное расположение груза в начале подъема (в дюймах)
D = вертикальное расстояние перемещения между исходной точкой и пункт назначения (в дюймах)
F = средняя частота подъемов (подъемов в минуту)
Fmax = максимальная частота подъема которые можно поддерживать (из таблицы NIOSH)

Максимально допустимая нагрузка (MPL) = 3 (AL)

1991 Уравнение

В 1991 году уравнение NIOSH было пересмотрено для учета влияния другие переменные, такие как асимметричный подъем, хорошие или плохие ручки и общее время, затрачиваемое на подъем в течение рабочего дня. Другое уравнение подъема, на основе уравнения 1981 года было разработано, что дает рекомендуемый вес . Предел (RWL) следующим образом:



Рекомендуемый предельный вес (RWL) = LC x HM x VM x DM x AM x FM x CM

где:
LC = постоянная нагрузка (51 фунт)
HM = горизонтальный множитель = 10/H
VM = вертикальный множитель = (1- (0,0075 [V-30])
DM = множитель расстояния = (0,82 + (1,8/D))
AM = асимметричный множитель = (1 — (0,0032A))
FM = множитель частоты (из таблицы)
CM = множитель объединения (из таблицы)
A = угол асимметрии = угловое смещение нагрузки от сагиттальной плоскости, измеренной в начальной и конечной точках лифта

и где H,V,D и F идентичны уравнению 1981 года.

RWL защищает около 85% женщин и 95% мужчин.

Есть бесплатный сайт для выполнения расчетов грузоподъемности NIOSH.

способов защитить спину

• Поддержите себя. Для устойчивости расставьте ноги по крайней мере, на расстоянии ширины плеч. Распределяйте вес равномерно на подошвах обеих ног и держите ноги твердо на ваш центр тяжести в брюшной полости.
• Напрягите мышцы живота. Полость брюшная, состоит мышц живота спереди, диафрагмы и ребер над тазом этаж ниже. Давление в животе, которое помогает распределить нагрузки на позвоночник.
• Согните колени. Всегда сгибаемся в коленях, чтобы ноги могут служить амортизаторами. Таз, чтобы найти баланс над бедрами когда колени слегка согнуты, чтобы вес сначала приходился на бедра и бедра вместо позвоночника. Не поднимайте с закрытыми коленями, потому что они напрягите подколенные сухожилия и зафиксируйте таз в неуравновешенном положении. Не наклоняйтесь в пояснице, потому что это оказывает огромное давление на поясницу. позвонки.
• Держите позвоночник в равновесии. Сбалансируйте плечи и грудь над нижним отделом позвоночника, чтобы уменьшить нагрузку на него. Сбалансированная спина, с его нормальными 3 кривыми, поддерживает спинные мышцы активными, чтобы они могли делиться нагрузка на кости, связки и диски.



Для получения дополнительной информации по уходу за спиной см. отличные сайты, перечисленные в Оклахоме Государственный университет и особенно Арнот-Огден Комплект рабочих спинок.

Назад в меню DEA 3250/6510

Силы, действующие на позвоночник, и моменты нагрузки

Автор Венкат Венкатасубраманян, генеральный директор SwiftMotion

---

OSHA установило предельные значения ¹ для сил сжатия спины в 770 фунтов. Что это за силы и как их рассчитать? Подробнее читайте ниже.

Когда люди поднимают и сгибают талию и вытягивают верхнюю часть тела, это движение изменяет положение спины и центр баланса (центр масс) в области живота. Следовательно, позвоночник должен поддерживать как вес верхней части тела, так и вес поднимаемого или опускаемого груза.

Силы, передаваемые через нижнюю часть спины, можно оценить путем расчета момента и сил, создаваемых весом поднимаемого груза и весом верхней части тела. Момент — это сила, действующая на расстоянии, описанная в следующем уравнении 1 :

Момент = Вес груза * Расстояние от центра веса груза до точки опоры

Например, предположим, что человек наклоняется, чтобы поднять груз из ящика. Предположим, что он сгибается примерно под углом 40 градусов. от горизонтали и что вес груза составляет 40 фунтов. Предположим, что человек должен вытянуться примерно на 15 дюймов перед поясничным отделом позвоночника, чтобы схватить груз и поднять его. Центр масс верхней части тела находится на 10,4 дюйма впереди поясничного отдела позвоночника. Предположим, что вес верхней части тела составляет 80 фунтов (обычно примерно половина общего веса тела).

Из уравнения 1 :

Момент от веса груза = 40 [фунтов] x 15 [дюймов] = 600 [дюйм-фунтов]
Момент от веса верхней части тела = 80 [ фунт] x 10,4 [дюйм] = 832 [дюйм-фунт]
Общий момент (по часовой стрелке) = 1432 [дюйм-фунт]

Чтобы начать подъем груза, этот момент (по часовой стрелке) должен быть уравновешен моментом против часовой стрелки. момент. Момент против часовой стрелки создается сокращением мышц, выпрямляющих позвоночник (эти мышцы находятся примерно на 2 дюйма позади поясничного отдела позвоночника).

Момент против часовой стрелки также можно рассчитать по Уравнению 2 .

Момент (против часовой стрелки) = Сила, создаваемая мышцами, выпрямляющими позвоночник * 2 [дюйма]

Если человек наклонился и держит груз в статической позе в начале подъема, момент по часовой стрелке должен равняться момент против часовой стрелки (иначе человек упадет), что означает, что момент против часовой стрелки составляет 1476 дюйм-фунтов.
