КУЗНЕЧНЫЙ МОЛОТ своими руками [чертежи, какой лучше сделать]
[Кузнечный пневматический молот] используют для обработки металлических изделий путем рубки, протяжки, гибки, выбивания различных отверстий.
Его применение позволяет выполнять штамповку за счет подкладных штампов, работать с закрытыми штампами не рекомендуется, так как жесткие удары кузнечного молота могут стать причиной, по которой потребуется ремонт бабки.
Особенности функционирования пневматического кузнечного молота заключаются в использовании воздуха, который поступает в компрессор оборудования из окружающей среды.
Поступивший воздух, в процессе возвратно-поступательного действия компрессорного поршня, сжимается, затем разряжается.
Поршень приводит в движение электрический двигатель приводного типа с помощью клиновых ремней.
Также устройство рабочей цепи включает в себя: редуктор, который способствует понижению уровня вращений кривошипа, кривошипный вал и шатун.

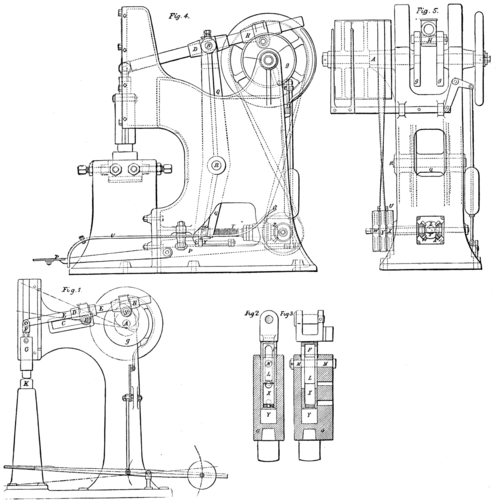

Если обратить внимание на представленные чертежи, то можно увидеть, что кузнечный пневматический молот может и не иметь в рабочей цепи редуктора.
В таком случае шатун и кривошипный вал соединяются, при этом вал оснащается маховиком.
Кузнечная установка пневматического типа отличается от паровоздушного кузнечного оборудования, в котором функционирование падающих элементов поддерживается паром или сжатым воздухом.
Пневматический молот представляет собой устройство, в котором воздух выполняет назначение упругой воздушной подушки.
Благодаря ей движение от компрессорного поршня к рабочему передается не жестко.
Количество ударов, которые может выполнять кузнечный пневматический молот в 60 секунд, соответствует количеству оборотов произведенных кривошипным валом.
Кузнечный пневматический молот может оборудоваться падающими элементами с различной массой, от 50 до 1000 кг. При этом ударная волна может составлять от 0,8 до 28 кДж, скорость от 5 до 7,5 м/с, кратность – 12%.
Функционирование компрессорного поршня выполняется ходом с одной степенью свободы, которая определяется положением угла поворота кривошипного вала.
Видео:
Рабочий поршень установлен в нижнем положении, поршень компрессора в верхнем положении, а боек расположен на поковке.
Таким образом, обе полости цилиндра компрессора объединены с атмосферой с начальным давлением, соответствующим атмосферному.
Для полостей рабочего цилиндра кузнечного молота также устанавливается подобное давление, так как они сообщаются за счет кранов с полостями цилиндра компрессора.
Если есть большой опыт и нужные материалы, то сделать пневматический кузнечный молот своими руками будет не сложно.
Имея в наличии подобное кузнечное оборудование, можно оригинально украсить собственный дом или заняться прибыльным бизнесом.
Как собирается пневматическое кузнечное устройство, об этом более детально расскажет инструкция из видео материала.
А вот чтобы собрать устройство простого кузнечного молота, большой опыт не потребуется. Самодельное оборудование может функционировать за счет ножного или электрического привода.
В последнем случае подсоединение привода к электродвигателю выполняется за счет шестеренок.
Содержание:
- Как сделать кузнечный механический молот своими руками?
- Устройство рамы конструкции для кузнечного молота
- Устройство механизма кузнечного молота
- Инструкция по сборке кузнечного молота

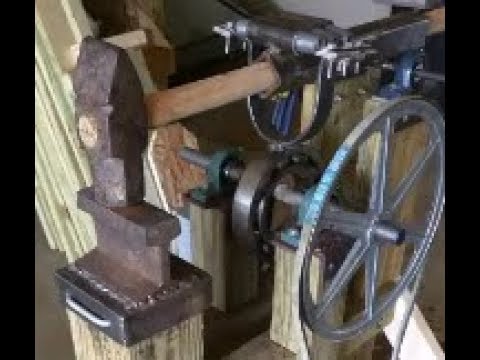

Как сделать кузнечный механический молот своими руками?
Кузнечный молот должен стоять на ровной твердой площадке, которую необходимо заранее подготовить.
Для этого рабочую поверхность заливают бетоном, выкопав яму в грунте размерами 2х1, с глубиной 20-30 см.
Обязательно рекомендуется выполнить армирование стяжки и проконтролировать плоскость поверхности с помощью строительного уровня. Иначе придется часто делать ремонт неустойчивого кузнечного оборудования.
Дальнейшая инструкция, по которой будет собираться самодельный кузнечный молот, предусматривает следующие этапы работ:
Устройство рамы конструкции для кузнечного молота
Для изготовления рамы используют швеллер. Обычно его параметры выбирают, исходя из того, какие изделия будут подвергаться обработке. Как правило, для бытового оборудования подходит швеллер 12х8 см.
Расстояние, на которых отрезки швеллера будут располагаться друг от друга, выбирается с учетом величины наковальни – оно может быть 80-100 см.
В качестве металлических распорок используют либо такой же швеллер, либо железную трубу.
При этом распорку в передней части станины – будущее местоположение наковальни, необходимо монтировать под швеллера.
Так как именно передняя часть кузнечной установки в ходе рабочего процесса будет подвергаться сильным нагрузкам.
Распорка задней части установки должна привариваться вблизи верхнего уровня швеллеров.
Устройство механизма кузнечного молота
На первом этапе сборки механизма кузнечного молота изготавливают рычаг. На один его конец монтируют боек, другой оснащают противовесом.
При этом конструкция рычага может выполняться как в сборном, так и монолитном виде. Как правильно сделать рычаг, можно более детально рассмотреть в предложенном видео материале.
Исключить выгибание рычага в момент сильных ударов позволит применение полосовой стали, но никак не трубы. При этом сталь должна иметь толщину не менее чем 25 мм, ширину около 70 мм.
Разделив визуально стальную полосу на три части, в конце первой части с одного края трубы проделывается отверстие под отрезок трубы, который создаст условия вращения рычага.
Для этого в готовое отверстие вставляется и приваривается сегмент трубы, она будет выступать в качестве подшипника.
При 70-ти мм ширине стальной полосы отверстие должно иметь такой диаметр, чтобы до края полосы оставалось 8-10 см, что позволит исключить преждевременный ремонт установки из-за деформации рычага в этом месте.
Поэтому в качестве трубы для изготовления «подшипника» можно взять 50-ти мм изделие.
Перекладина для устройства рычага берется с таким диаметром, который позволит ему свободно вращаться на оси, но при этом не «болтаться».
Видео:
Чтобы рычаг кузнечного молота в ходе рабочего процесса не сместился, что потребовало бы производить ремонт в самый неподходящий момент, его дополнительно фиксируют шпильками.
Крепежные элементы устанавливаются за счет радиальных отверстий.
С помощью сварки один край рычага оснащается молотом, второй – противовесом.
Ударник обязательно должен быть изготовлен из инструментальной высокопрочной стали, в противном случае толку от такого бойка будет мало.
Инструкция по сборке кузнечного молота
К раме станины приваривают две вертикальные стойки, их высота зависит от нужной силы удара молота.
Затем к стойкам крепится ось для конструкции рычага, которую можно приварить или зафиксировать в проделанных отверстиях.
Лучше использовать второй вариант крепления, чтобы при необходимости произвести ремонт рычага, его можно было бы легко разобрать.
Затем на ось стоек надевается и закрепляется конструкция рычага.
После того как молот собран, рекомендуется проконтролировать горизонтальность установки, так как нельзя допускать наличие даже минимальных перекосов.
Наковальню для кузнечного молота можно сделать также из полосовой стали.
Видео:
Вначале с помощью сварки изготавливается рама из уголка подходящего размера, она приваривается к передней части станины.
Затем на нее укладывают и приваривают заготовки.
Сверху по периметру рамы укладывают и приваривают толстый металлический лист. При этом обязательно поверхность наковальни должна иметь строго горизонтальное положение.
Завершается статья полезным видео материалом на тему, как правильно обслуживать и проводить ремонт кузнечного оборудования.
Hammers
The Blacksmith’s Pub Podcast: Ep 92 — James Johnson — Anyang USA (libsyn.com)
James R. Johnson ** [email protected] ** 940 6274529 ** 2955 CR 1370 Alvord, TX 76225
Johnson Metalsmithing LLC Подпишитесь на меня в Instagram: http://www.instagram.com/james_johnson_anyang_usa
ПРЕДУПРЕЖДЕНИЕ
Внимание! Использование этих продуктов может быть чрезвычайно опасным и может привести к серьезным телесным повреждениям.
Вы, как покупатель продукта, признаете связанные с этим риски и принимаете на себя полную ответственность за травмы и ущерб, связанные с его покупкой и использованием.
Таким образом, вы освобождаете нашу компанию, сотрудников и представителей от любой ответственности, связанной с ее использованием.
Ни при каких обстоятельствах не работайте с оборудованием без соответствующей подготовки и без средств защиты глаз, ушей и тела. Не вносите изменения в оборудование.
Силовой молот и пресс Цены могут быть изменены
АВТОРСКИЕ ПРАВА © 2010 ANYANG USA и JOHNSON METALSMITHING LLC – ВСЕ ПРАВА ЗАЩИЩЕНЫ.
Молот и гидравлический пресс Anyang USA С 1956
Последний подкаст из Blacksmithspub
Алек Стил устанавливает свой новый Anyang 165 (смотрите до конца).
Молоты Anyang представляют собой автономные пневматические молоты. Конструкция основана на проверенных временем конструкциях старых европейских молотков, многие из которых используются до сих пор.
С автономным молотом вам не потребуется внешняя подача воздуха или шланги высокого давления.
Новая серия Anyang HS (тяжелая серия) отличается новой более тяжелой рамой и конструкцией штока, в которой шпонка и матрица не убираются в цилиндр, что упрощает замену матриц и использование инструментов. Вы можете выковать тяжелую ложу и сразу же перейти на тонкую легкую ложу без подгонки. С автономным молотом у вас есть огромная мощность ковки (сочетание веса тарана, силы направленного вниз воздуха и скорости) плюс точный контроль.
Молотки Anyang рассчитаны на десятилетия работы в суровых производственных условиях. Корпуса чугунные, как у старых молотков Nazel, Buche и Massey. Чугун дороже в производстве по сравнению с изготовленными молотками, но они тяжелее, не изгибаются со временем и имеют пожизненную гарантию на раму.
Внутренние детали изготовлены из кованой стали и обработаны с высокой точностью. Нет внутренних резиновых воздушных шлангов, которые со временем изнашиваются.
Приводные ремни расположены снаружи машины, что облегчает их регулировку и предотвращает попадание вредного масла.
Коленчатый вал имеет большие конические роликоподшипники, установленные в корпусе, заполненном смазкой. Такая конструкция обеспечивает десятилетия безотказной ковки.
Все молотки поставляются с основанием, одним набором широких плоских матриц и предварительно смонтированы (кроме молотков 165 и больше). Они в значительной степени подключи и играй.
Я также стараюсь оказывать наилучшую возможную поддержку любому владельцу Anyang. У меня есть полный перечень молотков, штампов и запасных частей. Я также знаю молотки. Я использую механические молотки Anyang с 2003 года и продал сотни молотков по всей Северной Америке. Прежде чем продать молоток, я распаковываю его, провожу, смазываю и полностью проверяю. Я слежу за тем, чтобы каждый молоток, который я продаю, работал с максимальной производительностью.
Установка молота
Подкаст The Blacksmith’s Pub: Ep 92 — James Johnson — Anyang USA (libsyn.
com)
James R. Johnson ** [email protected] ** 940 6274529 ** 2955 CR 1370 Alvord, TX 76225
Johnson Metalsmithing LLC Подпишитесь на меня в Instagram: http://www.instagram.com/james_johnson_anyang_usa
ПРЕДУПРЕЖДЕНИЕ
Внимание! Использование этих продуктов может быть чрезвычайно опасным и может привести к серьезным телесным повреждениям.
Вы, как покупатель продукта, признаете связанные с этим риски и принимаете на себя полную ответственность за травмы и ущерб, связанные с его покупкой и использованием. Таким образом, вы освобождаете нашу компанию, сотрудников и представителей от любой ответственности, связанной с ее использованием.
Ни при каких обстоятельствах не работайте с оборудованием без соответствующей подготовки и без средств защиты глаз, ушей и тела. Не вносите изменения в оборудование.
Силовой молот и пресс Цены могут быть изменены
АВТОРСКИЕ ПРАВА © 2010 ANYANG USA и JOHNSON METALSMITHING LLC – ВСЕ ПРАВА ЗАЩИЩЕНЫ.
Механический молот и гидравлический пресс Anyang USA С 1956 года
Последний подкаст из Blacksmithspub
Установка молота
бетонный пол. Я не рекомендую 0003
2. Я рекомендую закрепить молоток на бетонном полу. Я получил хорошие отзывы как о механических анкерах, так и о эпоксидных анкерах.
3. Хотя это необязательно, заполнение основания песком может успокоить молот. Для заполнения основания песком потребуется вилочный погрузчик или способ поднять молоток с основания. Ниже приведены необходимые шаги для заполнения основания песком:
1. Снимите кожух ремня. Необходимо открутить три болта: один в верхней части кожуха и два, крепящих кожух к основанию.
2. Ослабьте 4 гайки на монтажной пластине двигателя. Это позволит мотору подняться, где вы сможете снять приводные ремни.
3. Снимите шплинт, которым педаль крепится к штоку клапана. Сделайте снимок, на котором вы можете собрать Снимите шток клапана с ножной педали.
4. Снимите 4 гайки, крепящие раму молотка к основанию.
5. поднимите молоток так, чтобы вы могли насыпать песок в основание. Это помогает использовать подъемный ремень через горловину молота и мотоцикл, привязанный к болту с проушиной в верхней части молота. Это помогает удерживать молот прямо при подъеме. Полезно иметь помощника, когда вы поднимаете или устанавливаете молот на базу.
6. Наклейте ленту, чтобы закрыть два отверстия кожуха в основании. Это предотвратит попадание песка в резьбу болтов.
7. Заполните основание песком. Лучше всего подходит сухой строительный или игровой песок. Для основания потребуется около 8 50 фунтов. мешков с песком
8.
