Мобильный асфальтобетонный завод – Мобильные асфальтобетонные заводы Ca-Long. Продажа передвижных асфальтосмесительных установок по выгодной цене на мобильные асфальтные / асфальтовые установки

Содержание

Передвижной мини асфальтобетонный завод производительностью 10 тонн в час

Мобильный передвижной мини асфальтобетонный завод.

Идеально подходит для малого бизнеса. Доступный по цене. Режим работы полуавтоматический.

Особенности. Идеально подходит для постоянного выпуска одной марки асфальта. Сушка происходит дозировано.

Передвижной мини асфальтобетонный завод: комплектация и назначения узлов

Назначение

Комплектация

Блок дозирования, сушки инертных материалов

и смешивания

Включает двухвальный асфальтосмеситель принудительного действия, сушильный барабан, система первой ступени очистки воздуха, ковшовый подъемник (скип) для подачи холодных инертных материалов для сушки, дозатор битума электронный, насос битумный вентилятор вытяжки уходящих газов, вентилятор фильтра, винтовой конвейер подачи поверхностно-активных веществ (ПАВ), бункер ПАВ, топливная бочка, топливный насос, горелка дизельная

Блок дозирования и подачи холодных инертных материалов

3 бункера по 5 кубов каждый, один для песка и два для разных фракций щебня. По две задвижки на каждый бункер, каждая задвижка имеет свой пневмоцилиндр. Под бункерами находится конвейер-дозатор, он отмеряет дозы инертных материалов. Весь агрегат располагается на шасси

Фильтр второй ступени очистки

Необходим для более высокой степени очистки

Бункер хранения готовой смеси

Предназначен для того чтобы можно было за ранее приготовить большой объем асфальта для последующей выгрузки в грузовик, тем самым избежать простоя грузовика.

Кабина оператора

Кабина из сандвич-панели толщиной 75 мм., с пластиковыми окнами, электрикой, дверью и кондиционером

Пульт управления с кнопочным и сенсорным дисплеем

Пульт управления для приведения в действие механизмов установки

Склад битума с системой обогрева битума

Емкость- 35 тонн

Дополнительные опции

Угольная горелка

Возможно заменить дизельную горелку на угольную

Рукавный фильтр

Рукавный фильтр, более дорогой. Громоздкий и эффективный, предназначен как альтернатива водяному фильтру

Фронтальный погрузчик

Необходим для загрузки инертных материалов в бункера

Генератор

Для автономного энергоснабжения завода

Весы

Для контроля привезенного щебня и песка и контроля количество отгружаемой продукции

Силос минерального порошка

Необходим для исключения ручной подачи минерального порошка



Описание работы передвижного мини асфальтного завода (АБЗ)

  1. Привезенный щебень и песок складируется рядом бункерами инертных материалов перед насалом работы передвижного мини асфальтного завоа

  2. Загружаются фронтальным погрузчиком в бункера

  3. Открывается задвижка у одного из бункера и начинается засыпание одной из фракций на конвейер-дозатор, конвейер-дозатор представляет собой ленточный конвейер который подвешен на четырех тензодатчиках которые необходимы для взвешивания. Когда первая фракция щебня насыпается на конвейер-дозатор, в это время в операторской на приборе отображается вес дозы, после того как первая доза отмерена, происходит дозирование последующих доз.

  4. После того как дозы отмерены, конвейер включается и транспортирует дозы в ковшовый подъемник (скип) который перемещает дозы в сушильный барабан для сушки.

  5. В сушильном барабане под действием пламени фракции сушатся и после сушки выгружаются в асфальтосмеситель

  6. Во время сушки образуются выхлопные газы с частицами пыли которые необходимо очистить перед выбросом в атмосферу, для этого газы проходят через циклон для очистки от крупных частиц на 80%, для очистки от пыли, газ проходит через водяной фильтр или рукавный где очищается до степени 99.9%

  7. В смесители находится горячая фракция щебня, в это время битумный насос , подает в электронный дозатор битум который отмеряет определенную дозу и впрыскивает тем же насосом в миксер битум, тем самым равномерно распыляя его в миксере

  8. Параллельно в ручную подается уже заранее дозированная доза минерального порошка, например цемент или мучка в мешках по 25 кг. Мешок с порцией засыпается в бункер и винтовым конвейером (шнеком) порошок попадает в миксер.

  9. После перемешивания, смесь выгружается в другой ковшовый подъемник и транспортируется в емкость хранения готовой смеси, где готовый асфальт ждет отгрузки в самосвал.

Передвижной мини асфальтный завод: цена, монтаж, доставка

Шеф-монтаж, пусконаладка

до 10%

Срок поставки во Владивосток

в зависимости от сезонной загруженности завода

Количество контейнеров полнойкомплектации

3 штуки по 40 футов каждый контейнер



Посмотрите так же мини АБЗ с другой производительностью:

asphalt-zavod.ru

Мобильный асфальтовый завод от производителя завод ZZBO

Мобильный асфальтовый завод МАЗ-20 модульного типа по комплектации несколько отличается от комплектации типовых  стационарных заводов. Мобильный завод имеет ряд преимуществ, не требует подготовки фундамента, а сроки наладки, запуска и передислокации на новое место минимальны.

Тип — летнее исполнение. Производительность установки 20 тонн асфальта в час.


Инертные материалы (песок, щебень) дозируются в бункера инертных ДКС-24 (три бункера по 8 куб. метров каждый) и подаются скипом в сушильный агрегат, где отдозированные компоненты высушиваются и нагреваются до температуры 300 градусов.

Нагретые инертные материалы подаются в двухвальный асфальтосмеситель объемом 750 литров где происходит их тщательное перемешивание с минеральным порошком и битумом.


Минеральный порошок хранится в специальном приемном бункере 500 кг и подается итальянским шнеком «SCUTTI» диаметров 168 мм длиной 4 метра в дозатор минерального порошка с пределом дозирования 80 кг. Принцип дозирования весовой с помощью тензодатчиков «CAS» (Ю. Корея)


Битум хранится в нагретом состоянии в специальной емкости. Объем емкости 30 куб. метров. Емкость подогревается горелкой 630 кВт производства Италия и снабжена системой подачи битума в дозатор. Битум из емкости подается по магистрали с помощью битумного насоса в дозатор битума с пределом взвешивания 80 кг. Принцип дозирования весовой с помощью тензодатчиков «CAS» (Ю. Корея)


Все компоненты тщательно перемешиваются и выгружаются с асфальтосмесителя в специальный приемный скип. Скип подает готовый асфальт в приемный бункер, который способен принять до 8 тонн готовой продукции. Бункер расположен на специальной эстакаде с высотой выгрузки 4 метра.


МАЗ-20 снабжен системами очистки, которые включают в себя системы пылеулавливания с вытяжкой дымов, золоуловителем и циклонами, а так же специальный водный фильтр.

zzbo.ru

Трейлерный асфальтобетонный завод из Китая

Преимущества:

1. Китайский мобильный асфальтобетонный завод трейлерного типа самый недорогой при аналогичной комплектации.

2. Завод точная копия корейского завода только по более низкой цене.

3. Время изготовления мобильного асфальтобетонного завода меньше в 2-3 раза благодаря современному производству с применением ЧПУ. Общий вид завода вы можете увидеть ЗДЕСЬ.

4. Низкая стоимость транспортировки мобильного асфальтобетонного завода так как заводы адаптированы под контейнерную перевозку.

Мобильный асфальтобетонный завод из Китая: выбор по производительности

Технические характеристики

Название

Спецификация

Модель

QLB-Y500

QLB-Y1000

QLB-Y1500

QLB-Y2000

Производительность

40 т/ч

80 т/ч

120 т/ч

160 т/ч

Объем бункеров инертных материалов

3/3

3/4

10м3/4

10м3/4

Топливо

Дизель / мазут

Объем бункеров инертных материалов

15т/4

20т/4

25т/4

25т/4

Объем мин. порошка

20 м3

30 м3

Точность измерения инертных материалов

Менее ± 1,5%

Менее ± 1,0%

Точность измерения порошка

Менее ± 1,5%

Менее ± 1,0%

Точность измерения битума

Менее ± 0,5%

Ёмкость миксера

600

1000

1500

2000

Склад битума

20 м3/2

20 м3/2

30 м3/2

30 м3/2

Количество мобильных агрегатов

4

5

7

7

Общая мощность (кВт)

160

200

310

356

Система управления

Полный компьютерный контроль авто (PLC + LED + мышь)

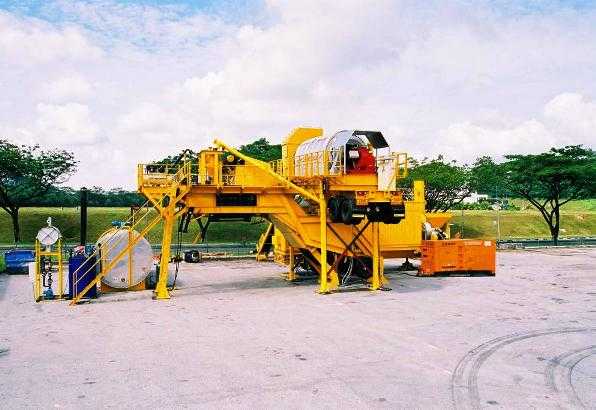

Общий вид китайского мобильного асфальтобетонного завода


Видео работы мобильного АБЗ



asphalt-zavod.ru

Китайский мобильный асфальтобетонный завод прицепного типа


Прямой круглосуточный телефон

менеджера 8 (423)-293-44-41

Преимущества:

1. Китайский мобильный асфальтобетонный завод прицепного типа самый недорогой при аналогичной комплектации.

2. Качество китайского мобильного асфальтобетонного завода— зависит от того у какого производителя вы будете покупать, например в Китае в каждой области (провинции) существуют до 10 производителей мобильных асфальтобетонных заводов, в России же можно найти одного или двух в среднем на регион. В итоге необходимо найти того кто делает качественные заводы, а для этого надо выбрать того производителя китайских асфальтобетонных заводов кто комплектует свои заводы импортными брендами из Японии, Германии, Америке только чтобы было китайское «железо» и неответственные узлы.

3. Время изготовления мобильного асфальтобетонного завода меньше в 2-3 раза благодаря современному производству с применением ЧПУ. Общий вид завода и видео вы можете увидеть ЗДЕСЬ — в наших реализованных проектах.

4. Низкая стоимость транспортировки мобильного асфальтобетонного завода так как заводы адаптированы под контейнерную перевозку.

Китайский мобильный асфальтобетонный завод: выбор по типу и производительности



Китайский мобильный асфальтобетонный завод: выбор по типу и производительности

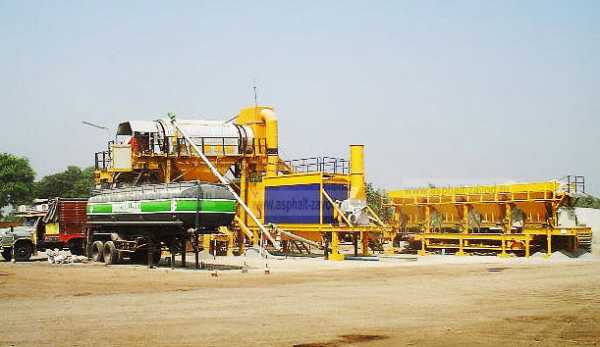

Общий вид китайского мобильного асфальтобетонного завода

  • Недорогой.
  • Простой и надежный. Большенство деталей возможно изготовить на месте эксплуатации. Все детали взаимозаменяемы.
  • Производительность 10-80 тонн в час
  • Для малого бизнеса, муниципальных образований, промышленных преприятий.
  • Популярная модель в России.
  • Экспортировалась во Францию.
  • Возможна комплектация дополнительным модулем для изготовления холодного асфальта.
  • При покупки двух и более комплексов бесплатно комплектуются следующим
  • При покупки одного комплекса в День Рождения холдинга «Дальснаб» Вы получите скидку
  • Цена мобильного асфальтного завода полной комплектации от 100.000 $
  • Срок изготовления от 30 дней

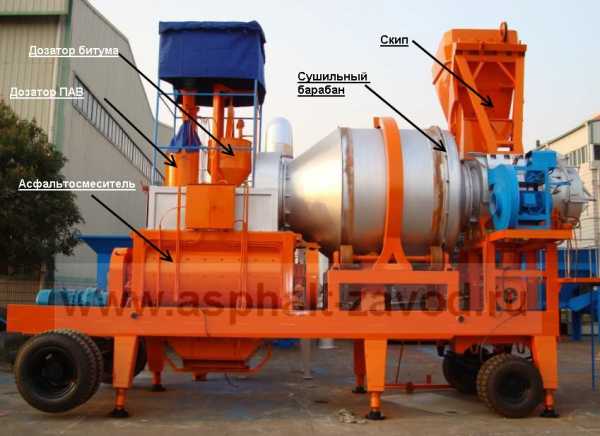

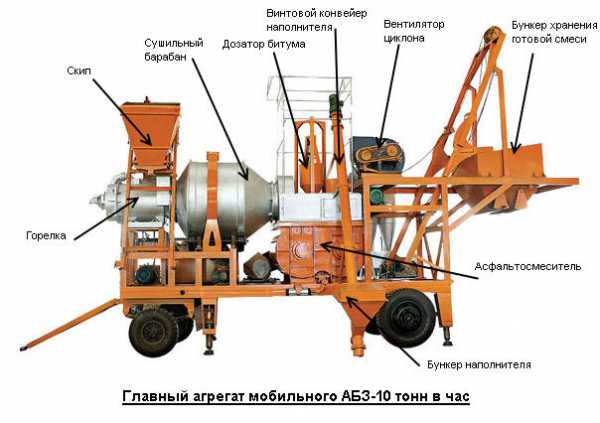

Общий вид главного агрегата мобильного асфальтобетонного завода:

Видео работы китайского завода прицепного типа



Китайский мобильный асфальтобетонный завод: недостатки

1. Если вы попадаете на производителя который изготавливает мобильный асфальтобетонный завод низкого качества без брендов комплектующих, то вы рискуете купить завод у ненадежного производителя.

2. Данный тип завода имеет полуавтоматический режим работы

3. Объемное дозирование с точностью до 3% для щебня и песка, до 2% для минерального порошка и битума. Для сравнения на традиционных асфальтобетонных заводах дозирование с точностью до 2% для щебня и песка, до 1% для минерального порошка и битума.

4. Необходим фундамент под скип, для этого необходимо сделать яму из железобетона.

Прямой круглосуточный телефон

менеджера 8 (423)-293-44-41

asphalt-zavod.ru

Общий вид и видео мобильного асфальтобетонного завода прицепного типа (наши проекты)

Мы бы хотели рассказать о наших реализованных проектах, которых уже было больше чем у какой-либо компании в России по данному типу заводов.

Мы имеем достаточный опыт и квалификацию. Знаем в чем особенности и недостатки в той или иной комплектации и можем совершенствовать ее.

Особенности данной комплектации

В данный момент особенностью является то, что клиент захотел его усовершенствовать и доработать до полной автоматизации, что стоило ему дополнительных средств, но если клиент хочет, почему бы не помочь.

Здесь дополнительно был проведен аудит комплектующих, была проведена замена сомнительных комплектующих, также была установлена пневматика, то есть, все требования, которые просил клиент, мы удовлетворили: это замена пневматики, поставили другие двигатели на некоторые агрегаты, был проведен аудит изнашиваемых деталей таких, как броня в миксере, дополнительно поставили склад минерального порошка.

Чтобы увеличить мобильность завода, был установлен дополнительно промежуточный бункер, станция нагрева теплоносителя, то есть, была проведена тщательная модернизация завода под нужды клиента. Это особенность данного типа проекта.

Особенностью проекта является то, что так же был проведен аудит, подшипники были изучены, заменены в некоторых важных, больных местах.

Обязательным является проведение аудита и контроля качества брони, потому что очень часто броня миксера выходила из строя, не проработав и четверть сезона, сделав из «сыромятины». Так же был поставлен склад минерального порошка. Станция нагревательных носителей клиенту не понадобилась.

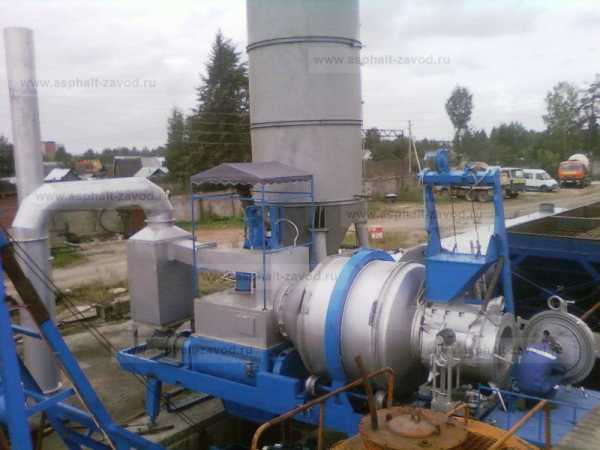

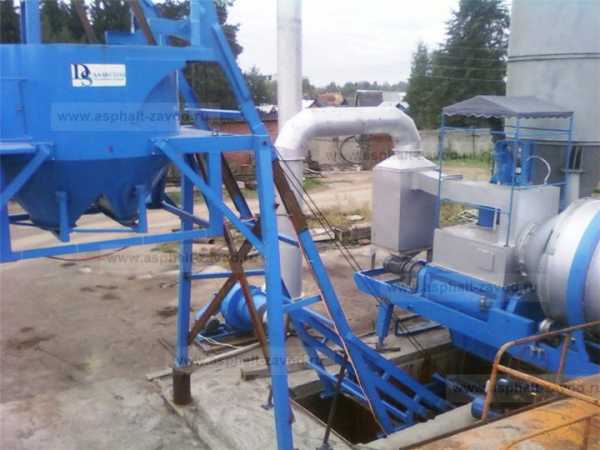

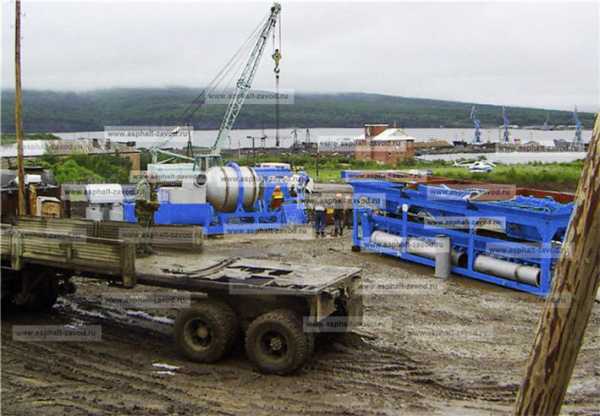

Посмотрите реализованный проект на фото, представленных ниже.

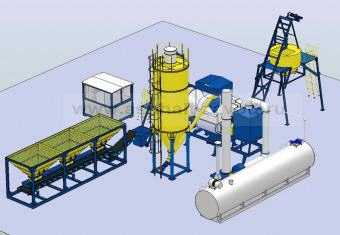

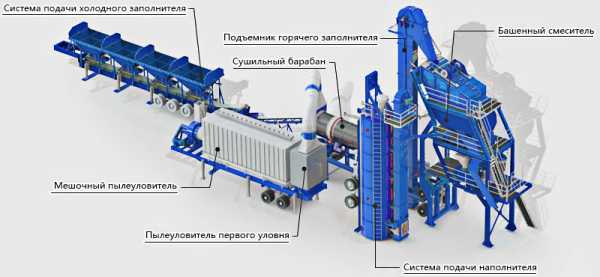

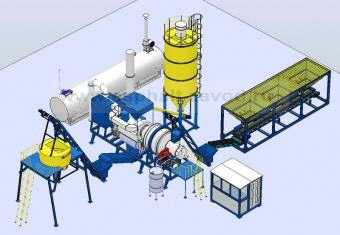

Схематическое изображение асфальтного завода



Видео мобильного АБЗ прицепного типа


Также есть проект маленьких установок для регенерации асфальта. Были проекты, которые не требовали никакой модернизации, а клиент хотел бы по минимум зайти в этот бизнес и начать производить асфальт для собственных нужд. Разные интересные проекты.

Самый северный наш проект, в котором не проходила модернизация. Особенностью её являлось то, что на удаленной территории клиент захотел, чтобы были дополнительные комплектующие всегда на складе и тем самым закупил дополнительный комплект оборудования на склад.

Это оборудование преимущественно для малого бизнеса, для муниципальных образований, для крупных промышленных предприятий, которые хотели бы утилизировать сырье, например, связанное с металлургией, и тем самым произвести продукт, который можно использовать, одновременно и утилизировать, и благоустроить свою территорию.



Реализованный проект №1 завода российского производства

Реализованный проект №2 завода китайского производства

Реализованный проект №5 завода российского производства

Смотреть все фото

Реализованный проект №6 завода российского производства

Смотреть все фото

Посмотрите так же другие виды АБЗ:

asphalt-zavod.ru

Мобильный асфальтовый завод производства Германии Linnhoff

Особенность мобильного асфальтового завода от немецкого производителя, это:

  • Гидравлическая система установки мобильного асфальтового завода т.е. нет необходимости использовать кран высокой грузоподъемности

  • Мобильный асфальтовый завод партерного типа т.е. все модули завода находятся не высоко от земли, что позволяет использовать в качестве фундамента аэродромные или дорожные плиты

  • Минимальные работы по пусконаладке — все коммуникации электрика, пневматика, трубопроводы уже проложены на мобильном асфальтовом заводе, останется только соединить между собой модули быстроразъемными соединениями.

  • Компания Линкофф и Линтек запатентовала уникальный сушильный барабан — грохот, в результате были снижены эксплуатационные расходы на содержание завода из-за исключения из системы традиционного ковшового подъемника и виброгрохота. Посудите сами: не надо ремонтировать ковши в нории, менять подшипники, поддерживать вибросито от истирания и дополнительно более низкое энергопотребление.

Видео монтажа мобильного асфальтобетонного завода из Германии

Высокое качество, высокая цена.

  • Мировой бренд который знает и доверяет весь мир.
  • Производительность 80-160 тонн в час
  • Для федеральных дорог, крупных строительных проектов
  • Самый экономичный завод трейлерного типа по расходу топлива и потреблению энергии.
  • Без фундамента
  • Не требуется большой кран
  • Демонтаж, монтаж в течении одной смены
  • Цена мобильного асфальтного завода полной комплектации от 600.000 евро
  • Срок изготовления от 10-12 недель

Данный завод возможно купить напрямую у производителя, тем самым завод более доступен для наших клиентов

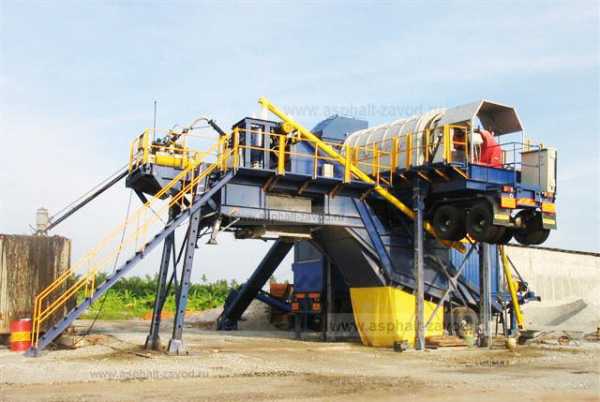

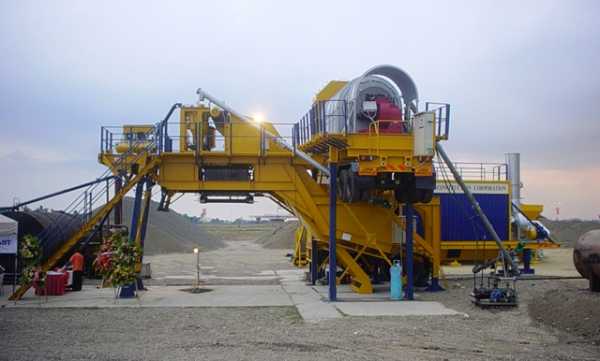

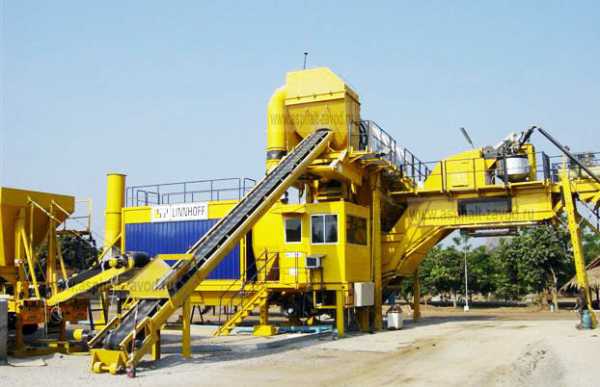

Общий вид завода. Обратите внимание, нет фундамента. Все агрегаты смонтированы на бетонной площадке или аэродромных плитах.

Все агрегаты устанавливаются 10 тонным краном. Каждый агрегат имеет домкраты для подъема и регулирования агрегатов.

Вложения в фундамент равны нулю, это необходимо учитывать при эксплуатации и при расчете технико-экономического обоснования бизнес плана для банка, инвестора, лизинговой компании.

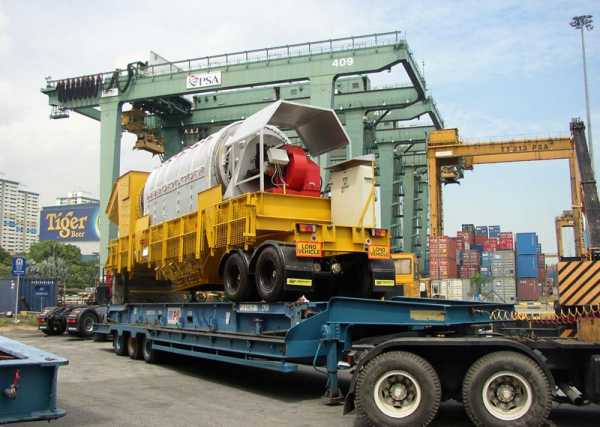

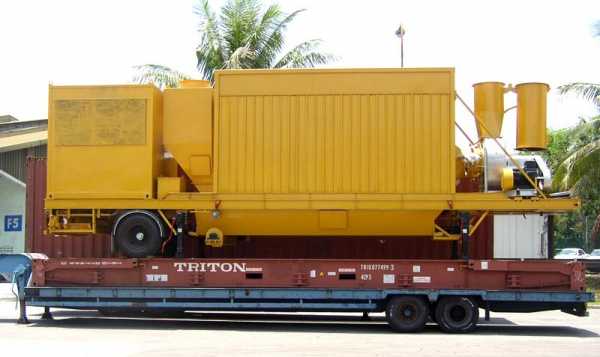

Транспортировка в порт трейлера с уникальным сушильным барабаном-грохотом запатентованным компанией Lintec .

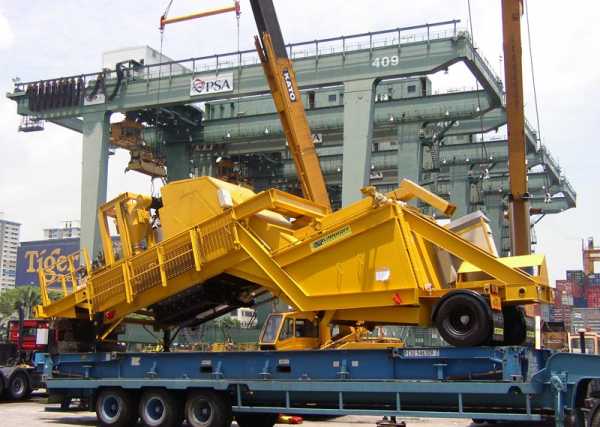

Транспортировка в порт трейлера со смесительным агрегатом и агрегатом дозировнаия.

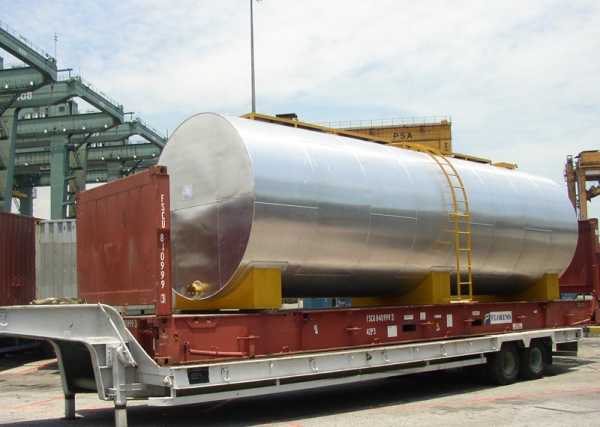

Склад битума транспортабельного типа. Без трейлера, без колес.

Система очистки воздуха. Фильтр рукавный.



Посмотрите так же другие виды АБЗ:

asphalt-zavod.ru

Мобильный асфальтобетонный завод YLB 2000. Цена, отзывы, характеристики.

Технические характеристики мобильного асфальтобетонного завода YLB 2000:

МОДЕЛЬ

YLB-2000

Тип

Принудительно-периодический режим работы

Производительность

160 т/ч  (при стандартных рабочих условиях)

Вместимость смесителя

2000 кг

Расход топлива (дизель / мазут)

5,5-7,5 кг/тон

Точность взвешивания

Горячие минералы: ±0,5%; битум: ±0,3%; минеральный порошок: ±0,2%

Температура готовой смеси

130-165°C (можно регулировать)

Выброс пыли

≤20 мг/н   м³

Уровень шума

≤70 дБ (A)

Управление

Работа в полностью автоматическом режиме

Общая установленная мощность

347 кВт

Электрическое напряжение

220 / 380 В, 50 Гц (можно регулировать)

Габариты завода (Д×Ш×В)

45×35×17 м

Общий вес

202 т

Прилагаемые документы

Схема установки, электросхема, русское руководство по эксплуатации, сертификат соответствия качества

Комплектация мобильного асфальтобетонного завода YLB 2000:

1) Система подачи инертных материалов

2) Сушильный барабан

3) Горелка

4) Система улавлевания пыли. Циклонный и водяной фильтр.

5) Силос минирального порошка

6) Система подачи битума

7) Система сортировки и смешивания

8) Система пневматического управления

9) Система управления

10) 7 Шасси

11) Система подачи целюлозной добавки (ЩМА)

12) Комплект дополнительных запчастей

Транспортировка:

totem28.ru
