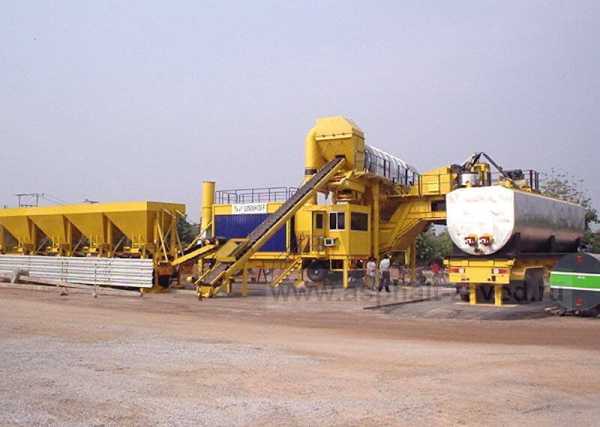

Мобильный асфальтный завод Nomad


Новый недорогой асфальтобетонный завод по производству асфальтовых смесей Nomad. Данная модель полностью удовлетворяет потребности подрядчиков, которые выполняют большое количество мелких работ, таких как асфальтирование подъездных путей и стоянок, строительство дорог местного значения, ремонт автомагистралей.

Разработанные и спроектированные в США, мобильные асфальтобетонные заводы Nomad поставляются в двух вариантах производительности: 72 т/ч и 118 т/ч и предлагаются в различных конфигурациях, от стандартной установки, с двумя бункерами для инертных материалов и циклона для влажной очистки, до расширенной комплектации - с 4-мя бункерами, рукавным фильтром и силосами накопителями для готовой асфальтовой смеси.

НаименованиеПоказатели
Производительность72 т/ч
Потребление электроэнергии135 КВт/час
Потребление топлива (дизель)8 л/т
Объем битумной емкости
56 000 л
Расход нагревателя масла25 л/ч
К-во обслуживающего персонала3 чел/смена
Средняя стоимость запасных частей0,10 долл/тонна

Технологические особенности

В стандартную комплектацию завода входят четыре агрегата. Один из них - это передвижной барабанный смесительный агрегат для сушки заполнителя и его смешивания с жидким битумным вяжущим. Второй - агрегат для транспортировки смеси в бункер, высота которого позволяет производить погрузку в самосвалы. Третий - передвижная цистерна для подогрева и хранения жидкого битума. Четвертый - передвижная кабина управления АБЗ.

Передвижные агрегаты установлены на трейлерах и без труда могут быть перевезены с одного места работы на другое. По прибытии на новое место завод приводится в рабочее состояние в течение 3-4 часов. Для установки оборудования краны не требуются. Единственное, что необходимо для установки оборудования - фронтальный погрузчик.

В комплект оборудования завода входят кабели для соединения между собой отдельных агрегатов. Соединение производится очень быстро при помощи вилок и розеток на агрегатах.

Передвижной барабанный смесительный агрегат

Здесь происходит сушка заполнителя и его покрытие битумным вяжущим, что и дает в результате горячую асфальтобетонную смесь. Основными компонентами агрегата являются барабан, сушилка, вытяжной вентилятор, система подачи заполнителя и система пылеулавливания. Все оборудование установлено на единой автомобильной платформе. Для транспортировки агрегата может использоваться седельный тягач с опорно-сцепным устройством.

Барабан совмещает функции сушилки и смесителя. Он крепится стальными спицами к двум стальным бандажам. Бандажи катятся по четырем приводным каткам, вращающим барабан. Горелка, установленная на более высоком конце барабана, производит горячие газы для сушки заполнителя. Горячие газы выводятся из барабана на противоположном конце при помощи вытяжного вентилятора.

По мере того как горячий высушенный щебень достигает противоположного конца барабана, в щебень впрыскивается жидкий битум. Благодаря наличию перемешивающих лопастей, битум равномерно покрывает частицы инертного материала. Готовая смесь выходит из барабана через лоток возле его конца и подается в

скребковый конвеер.

На разгрузочном конце барабана установлена пылеулавливающая система, ограничивающая количество пыли, которое может попасть в атмосферу. Основные компоненты системы - вентилятор с приводным электродвигателем, пылеотделитель, система водяного орошения, циклонный сепаратор и вытяжная труба.

Конвеерно-бункерный агрегат

Скребковый конвеер приводится в действие электродвигателем. Он получает готовую смесь из разгрузочного лотка барабанного агрегата и транспортирует ее в бункер

Бункер работает как уравнительный накопитель. Он оборудован пневмоцилиндром, который открывает затвор для выгрузки готовой смеси в самосвал.

Передвижная битумная емкость

Передвижная битумная емкость предназначена для подогрева и хранения жидкого битума. кроме того, отсюда подается горячее масло для подогрева других агрегатов завода. Основные компоненты цистерны: разгрузочный насос, битумный бак, горелка с жаровой трубой, дозировочный насос и система горячего масла. Все оборудование установлено на трейлере. Для транспортировки агрегата можно использовать сидельный тягач с опорно-сцепным устройством.

Передвижная кабина управления

Система управления заводом находится на пульте, установленном в передвижной кабине управления. Кабина смонтирована на трейлере и может транспортироваться грузовым автомобилем со сцепным устройством. Кабина оборудована системой отопления, кондиционером и внутренним освещением.

www.roadeq.com

Мобильный асфальтовый завод от производителя завод ZZBO

Мобильный асфальтовый завод МАЗ-20 модульного типа по комплектации несколько отличается от комплектации типовых  стационарных заводов. Мобильный завод имеет ряд преимуществ, не требует подготовки фундамента, а сроки наладки, запуска и передислокации на новое место минимальны.

Тип — летнее исполнение. Производительность установки 20 тонн асфальта в час.


Инертные материалы (песок, щебень) дозируются в бункера инертных ДКС-24 (три бункера по 8 куб. метров каждый) и подаются скипом в сушильный агрегат, где отдозированные компоненты высушиваются и нагреваются до температуры 300 градусов.

Нагретые инертные материалы подаются в двухвальный асфальтосмеситель объемом 750 литров где происходит их тщательное перемешивание с минеральным порошком и битумом.


Минеральный порошок хранится в специальном приемном бункере 500 кг и подается итальянским шнеком «SCUTTI» диаметров 168 мм длиной 4 метра в дозатор минерального порошка с пределом дозирования 80 кг. Принцип дозирования весовой с помощью тензодатчиков «CAS» (Ю. Корея)


Битум хранится в нагретом состоянии в специальной емкости. Объем емкости 30 куб. метров. Емкость подогревается горелкой 630 кВт производства Италия и снабжена системой подачи битума в дозатор. Битум из емкости подается по магистрали с помощью битумного насоса в дозатор битума с пределом взвешивания 80 кг. Принцип дозирования весовой с помощью тензодатчиков «CAS» (Ю. Корея)


Все компоненты тщательно перемешиваются и выгружаются с асфальтосмесителя в специальный приемный скип. Скип подает готовый асфальт в приемный бункер, который способен принять до 8 тонн готовой продукции. Бункер расположен на специальной эстакаде с высотой выгрузки 4 метра.


МАЗ-20 снабжен системами очистки, которые включают в себя системы пылеулавливания с вытяжкой дымов, золоуловителем и циклонами, а так же специальный водный фильтр.

zzbo.ru

Комплектация мобильного АБЗ

КОМПЛЕКТАЦИЯ МОБИЛЬНЫХ АСФАЛЬТОБЕТОННЫХ ЗАВОДОВ серии QLB / MLB

Асфальтные заводы серии QLB состоят из следующих систем и механизмов

1 -

Система дозирования инертных материалов (агрегат питания):

Система дозирования инертных материалов предназначена для предварительного дозирования исходных материалов (щебня, песка) в соответствии с заданой рецептурой и подачи их на ленточный наклонный конвейер. Система состоит из блоков (бункеров) с ленточными ковейерами. Ленты изготовлены из износостойкого материала, применяющегося для производства в горной промышленности. Инертные материалы (щебень и песок) подаются в бункера через решетку препятствующую попаданию не габарита. Объемы бункеров и их количество зависит от модификации завода и требований заказчика. Управление системой дозирования производиться автоматичиски при смене вида асфальта или в ручную оператором.

1 -

2 - Наклонный ленточный конвейер (питатель):

Входит в комплектацию заводов QLB - 60 и QLB - 80. Наклонный ленточный ковейер (питатель) предназначен для подачи (перемещения) отдозированных инертных материалов от системы дозации (агрегата питания) к сушильному барабану

3 и 4- Сушильный барабан со встроенной горелкой:

Сушильные барабаны в асфальтных заводах серии QLB установленны на раме с колесной основой, которая при транспортировке позволяет транспортировать завод по дорогам общего пользования, в рабочем положении завод выставляется на опоры с встроенными домкратами позволяющие выставить уровень оборудования.

Сушильный барабан предназначен для нагрева и сушки поступаемых с ленточного конвейера инертных материалов (щебень и песок). Изготавливается из специальной листовой стали, гарантирующей его долговечность. Кольца выполнены из высокопрочной стали, крепятся к корпусу при помощи держателей с термокомпенсацией, с последующей обточкой. Вращение сушильного барабана бесшумное. Лопасти изготовлены из жаростойких сталей и крепятся к барабану при помощи болтов, выполнены из переменного профиля. Полностью автоматические герметизированные горелки АБЗ гарантируют высокую теплоотдачу, благодаря их универсальности могут использоваться с жидким,  газообразным и смешанными видами топлива.

5 - Миксер с системами дозации:

Миксер (принудительного типа, двухвальный) установлен на на одной передвижной раме с сушильным барабаном. Сверху над миксеров установлены системы дозации битума и минерального порошка. Выгрузка готового продукта производится в скип для доставке его в склад готовой продукции.

6 - Газоочистное оборудование (система пылеулавливание):

В стандартной комплектации устанавливается циклон, но по требованию можно комплектовать водянным фильтром или рукавным.

Для защиты окружающей среды от загрязнений в процессе работы асфальтобетонного завода предусмотренно газоочистное оборудование. Фильтрация осуществляется сухим способом, с применением рукавных фильтров с высокой степенью пылеулавливания  обеспечивающее соблюдение наиболее строгих стандартов.

7 - Битумное хозяйство:

В заводах серии QLB в комплект входит емкость для битума с встроенной горелкой. Дополнительно можем поставить дополнительные емкости.

Битумное хозяйство предназначено для приема, хранения и нагрева битума до рабочей температуры и подачи его на систему дозирования для приготовления асфальтной смеси. Нагрев осуществляется при помощи горелки и жаровой трубы. Нагреватель работает автоматически поддерживая заданную температуру битума. Нагрев может осуществляться сразу в нескольких битумных цистернах за счет тепла масла. При помощи битумного нагревателя обеспечивается мягкий щедящий нагрев битума, предотвращающий его преждевременное старение.

8 - Склад готовой продукции (смеси):

Склад готовой смеси предназначен для приема, временного хранения и выгрузки в автотранспорт готовой асфальтобетонной смеси.

Склад состоит из:

  • Накопительный бункер
  • Скип
  • Лебедка

9 - Кабина оператора и система управления АБЗ:

Кабина оператора является рабочим местом специалиста (оператора АБЗ), осуществляющего управление асфальтобетонным заводом. В ней размещенны пульт управления, силовые шкафы, прибоы, мониторы видеонаблюдения, пусковая и защитная аппаратура. Для обеспечения комфорта оператора устанавливается сплит-система.

На АБЗ установленна микропроцессорная система управления, которая полностью автоматизирует процесс приготовления асфальта. Применения МСУ обеспечивает оптимальный, экономичный режим работы завода, существенно облегчает работу оператора.

rp-abz.ru

АБЗ мобильные асфальтобетонные заводы - асфальтовые

Продажа и цены — купить АБЗ мобильные — мобильные АБЗ — мобильные асфальтобетонные заводы — мобильные асфальтовые заводы - асфальтовые заводы мобильные — мобильные асфальтные заводы — асфальтные заводы мобильные — асфальтосмесительные установки мобильные!

АБЗ мобильные — мобильные АБЗ с форсированным смешиванием QLB

АБЗ мобильные — мобильные АБЗ с двойным барабаном SLB

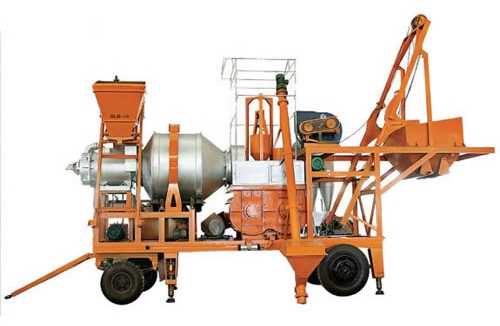

1.  АБЗ мобильные — мобильные АБЗ (мобильные асфальтобетонные заводы — мобильные асфальтные заводы — мобильные асфальтовые заводы — асфальтосмесительные установки передвижные) с форсированным смешиванием QLB


Мобильная асфальтовая установка (АБЗ) крепится на передвижной платформе и включает в себя двойной смешивающий вал и крутящийся сушильный барабан, благодаря чему происходит очень тщательное смешивание и улучшается качество продукта. Передвижной (мобильный) асфальтовый завод работает в автоматическом или ручном режиме. Он надежен, прост и удобен в управлении, установке и ремонте благодаря простой схеме компоновки и центральному вентилированию. По желанию заказчика, мобильная (передвижная) асфальтовая установка работает на угле или на жидком топливе. На установке применяется система управления PLC с сенсорным экраном. Электронное устройство со шкалой  предназначено для измерения уровня минеральных заполнителей и асфальта. АБЗ мобильные асфальтовые заводы с форсированным смешиванием широко используются при строительстве и ремонте дорог.

Технические параметры:
МодельQLB10QLB15QLB20QLB30QLB40QLB60QLB80

Производительность

10т/ч

15т/ч

20т/ч

30т/ч

40т/ч

60т/ч

80т/ч

Мощность

На жидком топливе

41кВт

54кВт

63кВт

104кВт

125кВт

157кВт

200кВт

На угле

57кВт

75кВт

86кВт

127кВт

169кВт

205кВт

276кВт

Резервуар для шихты

-

-

2.3м3×3

3×3

3×3

3×3

3×4

Емкость готового материала

20т

Температура продукта

120-180℃, регулируемая

Весовой диапазон

Жидкое топливо: 5-7.5кг/т, уголь: 13-15кг/т

На выбор

Бак для шихты, измельчитель угля, резервуар готового материала, мешки для сбора пыли, водяной пылеуловитель, нагреватель смеси, панель управления



1. Асфальтовый (битумный) резервуар
Битумный резервуар предназначен для подогрева, сушки, хранения и перемешивания битума.

Модель

YK5

YK10

YK30

YK40

YK50

RL5

RL10

RL30

RL40

RL50

Объем

5м³

10м³

30м³

40м³

50м³

5м³

10м³

30м³

40м³

50м³

Производительность

2т/ч

3-4т/ч

5-6т/ч

6-8т/ч

6-9т/ч

2т/ч

3-4т/ч

5-6т/ч

6-8т/ч

6-9т/ч

Мощность

4

кВт

10

кВт

12

кВт

12

кВт

12

кВт

4

кВт

10

кВт

12

кВт

12

кВт

12

кВт

Потребление топлива

уголь: 13-15кг/т

жидкое топливо: 5-7.5кг/т

Температура продукта

150-180℃

2. Бак для шихты
Бак для шихты состоит из сборных емкостей, дозатора, механизма взвешивания, ленточного транспортера, устройства очистки. Процесс выполняется автоматически.

Модель

PZ30

PZ50

Объем: бак для отходов и бункер

2.3м³

5м³

Количество: бак для отходов и бункер

3

4

3

4

Диапазон и область взвешивания

8т-20т

15т-30т

30т-60т

30т-80т

Мощность

3кВт

3кВт

5.5кВт

7.5кВт

2.  АБЗ мобильные — мобильные АБЗ (мобильные асфальтобетонные заводы — мобильные асфальтные заводы — мобильные асфальтовые заводы — асфальтосмесительные установки передвижные) с двойным барабаном SLB


Мобильная асфальтовая установка (АБЗ) крепится на передвижной платформе, включает в себя смесительный и сушильный барабаны, имеет низкий уровень потребления энергии, что вкупе позволяет значительно снизить общую стоимость оборудования и повысить его эффективность. Передвижной (мобильный) асфальтовый завод работает в автоматическом или ручном режиме. Он надежен, прост и удобен в управлении, установке и ремонте благодаря простой схеме компоновки и центральному вентилированию. По желанию заказчика, мобильная (передвижная) асфальтовая установка работает на угле или на жидком топливе. На установке применяется система управления PLC с сенсорным экраном. АБЗ мобильные асфальтовые заводы с двойным барабаном широко используются при строительстве и ремонте дорог.

Технические параметры:
Модель

SLB8

SLB10

SLB15

SLB20

SLB30

Производительность

8т/ч

10т/ч

15т/ч

20т/ч

30т/ч

Мощность

На жидком топливе

23кВт

24кВт

33кВт

46кВт

60кВт

На угле

40кВт

41кВт

54кВт

70кВт

90кВт

Температура продукта

120-180℃, регулируемая

Весовой диапазон

Жидкое топливо: 5-7.5кг/т, уголь: 13-15кг/т

На выбор

Бак для шихты, измельчитель угля, резервуар готового материала, мешки для сбора пыли, водяной пылеуловитель, и т.п.



1. Асфальтовый (битумный) резервуар
Битумный резервуар предназначен для подогрева, сушки, хранения и перемешивания битума.

Модель

YK5

YK10

YK30

YK40

YK50

RL5

RL10

RL30

RL40

RL50

Объем

5м³

10м³

30м³

40м³

50м³

5м³

10м³

30м³

40м³

50м³

Производительность

2т/ч

3-4т/ч

5-6т/ч

6-8т/ч

6-9т/ч

2т/ч

3-4т/ч

5-6т/ч

6-8т/ч

6-9т/ч

Мощность

4

кВт

10

кВт

12

кВт

12

кВт

12

кВт

4

кВт

10

кВт

12

кВт

12

кВт

12

кВт

Потребление топлива

уголь: 13-15кг/т

жидкое топливо: 5-7.5кг/т

Температура продукта

150-180℃

2. Бак для шихты
Бак для шихты состоит из сборных емкостей, дозатора, механизма взвешивания, ленточного транспортера, устройства очистки. Процесс выполняется автоматически.

Модель

PZ30

PZ50

Объем: бак для отходов и бункер

2.3м³

5м³

Количество: бак для отходов и бункер

3

4

3

4

Диапазон и область взвешивания

8т-20т

15т-30т

30т-60т

30т-80т

Мощность

3кВт

3кВт

5.5кВт

7.5кВт

tornus.ru

Мобильный асфальтобетонный завод |

В последнее время такие модели приобрели широкую популярность.  И причина тому – их мобильность. Посудите сами, ну разве это не находка? Завод легко монтировать, под него не нужен усиленный фундамент, также его легко перевозить на любое расстояние, поэтому используются они на нескольких площадках за один сезон. Перевозится завод на обычных трейлерах и прицепах. Некоторые детали завода можно оставить неразобранными.

Мобильный АБЗ полностью автоматизирован. Это тоже очень удобно, так как вы сэкономите на обслуживающем материале. Количество смеси регулируется специальным пультом управления, а компьютер отвечает за точность подачи материалов.

Мобильный асфальтный завод: выбор производителя

Мобильный асфальтный завод- ПРИЦЕПНОГО типа

  • Недорогой.
  • Простой в эксплуатации.
  • Производительность 10-80 тонн в час
  • Для малого бизнеса, муниципальных образований, для корпораций.
  • Популярная модель в России.
  • Экспортировалась в Европу.
  • При покупки двух и более комплексов бесплатно комплектуются узлами и агрегатами
  • При покупки одного комплекса в День Рождения холдинга «Дальснаб» в подарок
  • Цена мобильного завода по производству асфальта полной комплектации.
  • Срок изготовления от 30 дней.Есть в наличии

Нажмите ЗДЕСЬ чтобы прочитать потробности

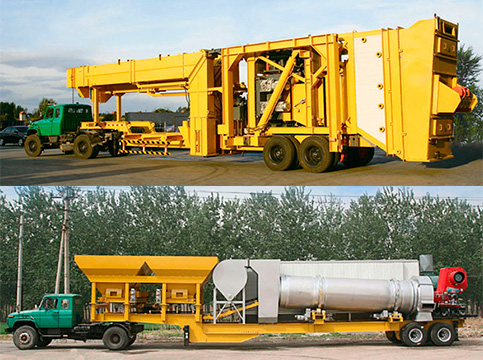

Мобильный асфальтный завод- ТРЕЙЛЕРНОГО типа

  • Цена ниже чем другие мобильные асфальтные заводы трейлерного типа
  • Точная копия корейского завода DMI, но цена ниже.
  • Производительность 40-160 тонн в час
  • Для федеральных дорог, крупных строительных проектов в различных частях города
  • Производитель зарекомендовал себя и вошел в 10 ведущих производителей асфальтосмесительного оборудования
    согласно рейтингу журнала «Asphalt plants From Asia»
  • Завод прошел аудит департамента безопасности НФСР Сибири и Дальнего Востока.
  • При покупки одного комплекса в День «Рождения» Холдинга «Дальснаб» бонусы
  • Цена мобильного завода по производству асфальта полной комплектации.
  • Срок изготовления от 70 дней

Нажмите ЗДЕСЬ чтобы прочитать потробности

Мобильный асфальтный завод- ТРЕЙЛЕРНОГО типа, DAEWOO

  • Самый дорогой мобильный асфальтный завод трейлерного типа в Корее т.к.:
    — производится 100% в Корее на собственных заводах.
    — 100% собственная разработка в отличии от остальных корейских заводов которые скопировали европейские модели удешевив за счет упрощение конструкции и снижения металлоемкости.
  • Мировой бренд который знает и доверяет весь мир.
  • Производительность 40-200 тонн в час
  • Для федеральных дорог, крупных строительных проектов
  • Лучший выбор если выбирать европейский или корейский завод.
  • Завод прошел аудит департамента безопасности НФР Сибири и Дальнего Востока.
  • Цена мобильного завода по производству асфальта полной комплектации.
  • Срок изготовления от 70 дней

Нажмите ЗДЕСЬ чтобы прочитать потробности

Корейский мобильный АБЗ HEMEI

Японский мобильный АБЗ контейнерного типа ЮМАТЕЧ



Мобильный асфальтный завод- ТРЕЙЛЕРНОГО типа LINHHOF

  • Высокое качество, высокая цена относительно Китайских и Корейских
  • Мировой бренд который знает и доверяет весь мир.
  • Производительность 60-160 тонн в час
  • Для федеральных дорог, крупных строительных проектов
  • Самый экономичный завод трейлерного типа по расходу топлива и потреблению энергии.
  • Цена мобильного завода по производству асфальта полной комплектации.
  • Срок изготовления от 10-12 недель

Нажмите ЗДЕСЬ чтобы прочитать потробности



Мобильный асфальтный завод- КОНТЕЙНЕРНОГО типа LINTEC

  • Высокое качество, высокая цена.
  • Мировой бренд который знает и доверяет весь мир.
  • Производительность 120-400 тонн в час
  • Для федеральных дорог, крупных строительных проектов
  • Экономичный завод по расходу топлива и потреблению энергии.
  • Цена мобильного завода по производству асфальта полной комплектации.
  • Срок изготовления от 10-12 недель

Нажмите ЗДЕСЬ чтобы прочитать потробности

Мобильный асфальтный завод- ПРИЦЕПНОГО типа, серии МОДЕРНИЗАЦИЯ

  • Высокое качество, доступная цена.
  • Научно-производственное предприятие «Вессервис» разработало компактный турбо-сушильный барабан, что позволило сократитить время сушки инертных материалов, расход топлива.
  • Турбо сушильный-барабан запатентован в Роспатенте
  • Производительность 10-80 тонн в час
  • Для федеральных дорог, крупных строительных проектов, для корпаротивных нужд.
  • Экономичный завод по расходу топлива и потреблению энергии.
  • Завод подобен китайскому заводу прицепного типа , но имеет конкурентные преимущества.
  • Цена мобильного завода по производству асфальта полной комплектации.
  • Срок изготовления от 4-8 недель

Нажмите ЗДЕСЬ чтобы прочитать потробности



Мобильный асфальтный завод- ТРЕЙЛЕРНОГО типа, Непрерыного действия

  • Более доступная цена европейского оригинала
  • Производительность 40-120 тонн в час
  • Для федеральных дорог, крупных строительных проектов
  • Экономичный завод по расходу топлива и потреблению энергии.
  • Цена мобильного завода по производству асфальтаа полной комплектации.
  • Срок изготовления от 10-12 недель

Нажмите ЗДЕСЬ чтобы прочитать потробности

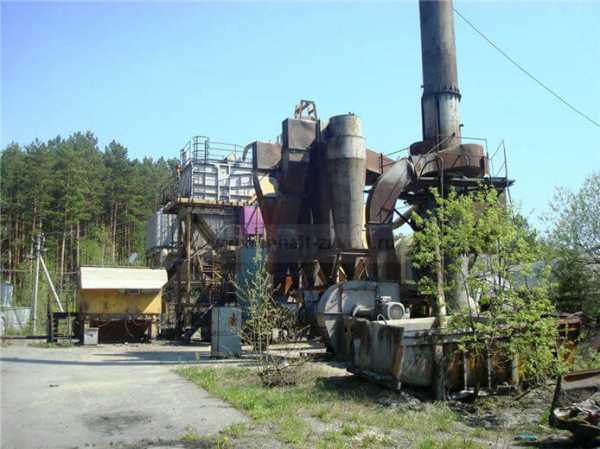

Мобильный асфальтный завод- бывший в употреблении ( БУ )

БУ заводы со всего мира

Особенности выбора АБЗ

Перед тем как выбрать асфальтобетонный завод прочитайте полезную статью.

Цены

Узнайте больше про цены на мобильные асфальтные заводы.



Компоненты, которые обеспечивают работу мобильного асфальтобетонного завода

— конструкция, состоящая из модулей;

— при помощи такелажных устройств завод можно быстро смонтировать;

-в местах соединения используются конусные направляющие;

— нет нужды в усиленном фундаменте;

— стойки крепятся на шарнирах;

— при монтаже не нужна сварка;

— электрические работы в разъемах

Плюсы мобильного АБЗ.

— установка завода рядом со стройплощадкой;

— смена рабочих площадок несколько раз за сезон;

— завод перевозится тягачом, а остальное оборудование трейлером;

— при транспортировке завода не требуется специального сопровождения.

Обратившись к нам, вы всегда можете рассчитывать на помощь наших специалистов. Мы поможем подобрать наиболее выгодный для вас вариант, и доставим завод в город Санкт-Петербурге, Туринск, Нижний Тагил, Талица, Тавда, Сысерть, Среднеуральск, Серов, Североуральск,  Красноуфимск, Красноуральск, Камышлов, Каменск-Уральский, Ирбит, Верхотурье, Верхний Тагил, Алапаевск.

У нас вы найдете продукцию зарубежных производителей стран Германия, Корея, Китай.  Вся продукция высокого качества, и имеет современные технологии. Самый экономичный вариант – китайские заводы. Корея занимает среднее место в ценовом отношении, а самая дорогое оборудование – немецкие АБЗ.

asphalt-zavod-peterburg.ru

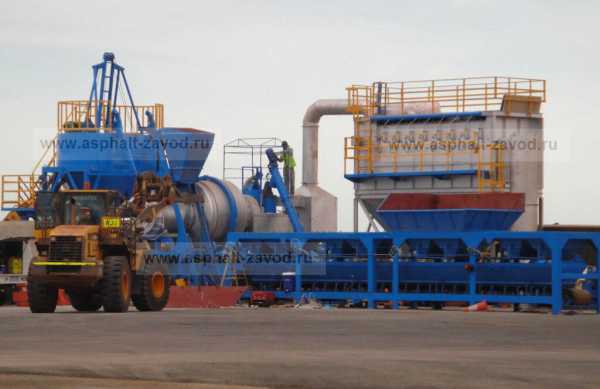

Мобильный асфальтный завод

МОБИЛЬНЫЙ АСФАЛЬТНЫЙ ЗАВОД «BENNINGHOVEN» MBA-2500 с производительностью 200 тонн/час

МОДЕЛЬ АБЗ 2010 года, произвел всего 30 000 т асфальта. Цена: 1200000Евро


По вопросам покупки асфальтного завода Benninghoven MBA 2500 обращаться по следующим контактам: +375(29)6267936, +375(25)6123222, Skype: euravitebsk

Или по контактам указанным на сайтах: http://euravitebsk.org или http://benninghoven.su
^

Завод предназначен для производства 200 т/ч готовой дорожной битумной смеси при начальной влажности 4% и 160°C при следующих стандартных условиях:
- Средняя температура материалов при входе сушки – 10 °C

- Высота над уровнем моря

- Средняя плотность загружаемого материала 1.650 кг/м3

- Удельная теплота сгорания тяжелого дизельного топлива №6 > 9.200 кКалл/кг

- Удельная теплота сгорания тяжелого дизельного топлива №4 > 9.700 кКалл/кг

- Удельная теплота сгорания дизельного топлива > 10,200 кКалл/кг

- Удельная теплота сгорания природного газа > 7.600 кКалл/кг

- Температура горячей смеси 160 С

- Содержание влажности в смеси остаточном продукте

- Макс размер материала - 40 мм

- Фильтр материалов – 3 мм

- Производительность включает all recovered filler and среднее значение 5% к весу добавленного битума

- Материал не пористый и гигроскопический, обычной формы

- Норма технологического допуска в соответствии с окружающими внешними условиями и параметрами ± 10 %


  1. Мобильная система холодной загрузки

Мобильная система холодной загрузки состоит из хорошо собранных питающих бункеров. Они включают ленты питателя, конвейер для сбора материала и наклонный конвейер. Блок устанавливается на одноосный седельный автоприцеп. Опорные ноги автоприцепа и дополнительные опоры позволяют легко производить сборку на месте и перевозить


    1. Бункера для инертных материалов – 4шт

Вместительность - 14,5 м3 каждый

Ширина загрузки - 3.500 мм


    1. ^

Эти решетки 50*100мм устанавливаются на бункера для инертных материалов, чтобы предотвратить попадание нестандартных материалов и инородных материалов на конвейер, т.е предотвратить их попадание в установку.

    1. ^

Каждый ленточный транспортер приводится в движение двигателем с редуктором, который регулируется системой контроля частотности. Опорные и направляющие ролики позволяют добиться мягкого движения транспортера.

Длина ленты – 1 500 мм

Ширина ленты – 650 мм

Привод – 2,2 кВт

Вместимость – 130 т/час каждая


    1. Установка контроля движения инертных материалов – 4шт.

Переключатель ограничения подачи материалов сообщает оператору, когда прекращается подача и движение материалов.
1.5. Сборный и наклонный конвейеры - 1 шт.

Конвейер расположен под ленточными питателями и направляет материалы прямо в сушильный барабан. Лента специально разработана для ее транспортировки вместе с заводом, а также ее можно легко сложить с помощью лебедки.

Длина ленты – 22 000 мм

Ширина ленты 650 мм

Привод - 7,5 кВт
^

Привод - 0;26 кВт
1.7. Шасси

Общая длина – 17 100 мм

Общая ширина – 2 500 мм

Общая высота – 4 200 мм

Общий вес – 20 500 кг

Количество осей – 2

Нагрузка на оси – 11 000 кг на каждую ось

Сцепной шкворень полуприцепа – 2 дюйма в диаметре

Нагрузка на сцепной шкворень полуприцепа – 7 500 кг

Шины - одиночное колесо 425/65 R 22,5

^

Схема расположения полностью мобильных сушильного аппарата и горелки следующая: установка производится на двуосное шасси полуприцепа. Особый дизайн позволяет производить установку в короткие сроки.

^

Горелка представляет собой компактное устройство моноблочного строения. Горелка устанавливается на стальные рельсы, которые позволяют откатить ее назад для инспекции горелки и сушильных барабанов. Воздушный поток порождается внутренним радиальным осевым вентилятором для обеспечения лучшего сгорания.

^

Трубопровод оснащен всеми необходимыми для обеспечения безопасности контрольными клапанами.

^

Полностью мобильный элемент устанавливается на одноосный полуприцеп. Опорные ноги автоприцепа и дополнительные опоры позволяют легко производить сборку на месте и перевозить.

^

Данная установка располагается на двуосном полуприцепе.

- Подъемник горячей смеси: необходимо транспортировать отдельно. Привод – 15 кВт.

- Сборный фильтр: 4 фракции. Привод – 2*2,7 кВт, двигатель и вибратор . Фильтр необходимо транспортировать отдельно.

- Приемники горячей смеси: материалы хранятся в 4 приемниках с общей вместимостью около 20т.

- Система взвешивания по ячейкам загрузки

- Миксер: Привод двигателя – 2*30кВт, 54 об/мин (мягкий пуск). Вместительность: стандарт – 2 500 кг, макс- 2 750 кг.

- Платформы и лестницы: позволяют иметь доступ к любой части установки.

- Пневматическая система с компрессором:

Тип – KAESER

Вместительность - 1.53 м3/мин

Привод: 11 кВт

Вместимость резервуара - 1.000 л

- Агрегат прочистки башни смесителя

Привод – 2,2 кВт

Вместимость -: 2.400 м3

^

2.7. Компьютерная система «Online Batcher 3000»

Языки: Английский, Немецкий, Турецкий

^

2.9. Система для битума

- устройство для битумной циркуляции и подачи: 1 шт. Насос для битума, клапана на 3 выпуска, пневматический привод, нагреватели с датчиком материалов.

Производительность битумного насоса – 460л/мин

Привод – 11 кВт

Нагреватель:

^

Тип - TB-55, горизонтальные, изолированные – 2 шт.

Для хранения, подготовки и использования битума.

Вместительность - 55 м3 каждый

Длина – 13 100 мм (без учета изоляции)

Диаметр – 2 400 мм (без учета изоляции)

Тип головной части – Плоский

Площадь подогрева - 40 м2

Толщина корпуса – 6 мм

С Уважением, Александрович Алексей +375(29)6267936 Skype: euravitebsk

http://euravitebsk.org Москва +7 (499) 703-02-99 (44359), +7 (901) 904-33-55 (44359)

http://benninghoven.su С. Петербург +7 (812) 309-02-59 (44359)

skachate.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
