Мобильная буровая установка

Мобильная буровая установка, конечно же, значительно отличается от большой самоходной буровой машины или другого бурового оборудования временем работы, мощностью и относительно не большой глубиной бурения воды. Но при этом мобильный буровой станок имеет ряд преимуществ перед своим более габаритным и мощным аналогом, если речь идет о труднодоступной местности. Портативная буровая установка не требует большой машины для транспортировки. Соответственно он имеет небольшие габариты, что позволяет собственноручно переносить буровой станок в труднодоступную местность.

Переносная буровая установка УКБ-12/25 – идеальный вариант для каждого

Малогабаритные буровые установки семейства УКБ-12/25 разработаны, ориентируясь на съемки, инженерно-геологические изыскания, бурение взрывных скважин, а также бурение отверстий для проведения укрепления фундамента. При этом передвижная буровая установка может проводить все работы в различных условиях: в подвальных помещения, на поверхности, на склонах, на железнодорожных насыпях и при этом температура может быть любая от −32 °С до 40 °С.

Способ бурения скважин может быть колонковый и шнековый с продувкой или промывкой. Глубина бурения при помощи мобильной буровой установки колеблется в пределах 10-25 метров в зависимости от выбранного способа бурения. Приводом для переносной буровой установки является электрический или бензиновый двигатель. В зависимости от предпочтений самого заказчика, переносная буровая установка может быть смонтирована на прицепе, санях или автомобиле высокой проходимости. Конструкция невероятно проста, поэтому есть возможность быстрой разборки на узлы для раздельной переноски вручную.

Где выгодно купить мобильную буровую установку?

Как видите, переносные буровые станции обладают надежностью, компактностью, простотой обслуживания и конструкции. В свою очередь «Завод Буровых Технологий» предлагает каждому желающему купить мобильный буровой станок на взаимовыгодных условиях. Все что вам для этого необходимо сделать, просто связаться с представителями нашей организации удобным для вас способом, остальную работу выполнят наши квалифицированные специалисты. Мы гарантируем предельно доступные цены, т.к. являемся непосредственно производителем, а не посредником, что положительно сказывается на конечной стоимости буровой установки.

www.zavodbt.ru

малогабаритные буровые установки от производителя

УСПЕЙ купить!

Хит продаж!
готовый комплект МГБУ-210 со скидкой 15%

Подробнее

Скидка 3% при оплате Visa/MasterCard
Автоматический расчет стоимости доставки транспортной компанией

Наши преимущества: - Гарантия на буровые установки 1год
- Доставка в регионы России и СНГ
- Бесплатные обучающие материалы

Производитель малогабаритных буровых установок МГБУ - ООО "ТЕХНОТРАСТ" г.Брянск

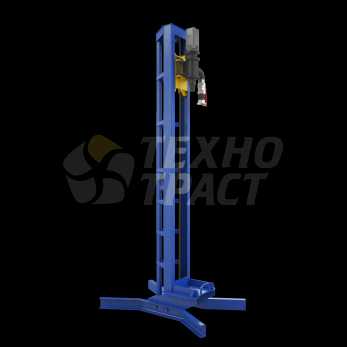

Мини буровая установка МГБУ-110

Относительно небольшая по размерам, но полноценная по своим рабочим характеристикам малогабаритная буровая установку, благодаря своей максимально облегченной конструкции, предоставляет владельцу те преимущества, которые сложно получить от других моделей. Минимальная цена и низкая стоимость доставки, по сравнению с другими моделями МГБУ, как в регионы России, таки и в сопредельные государства, такие как Беларусь и Казахстан, останавливает выбор многих покупателей именно на ней! Глубина бурения мини буровой до 50 метров. Установка существует в двух модификациях: с электроприводом и гидроприводом

Подробнее

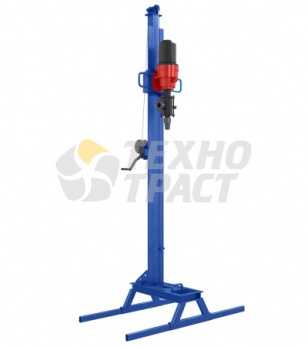

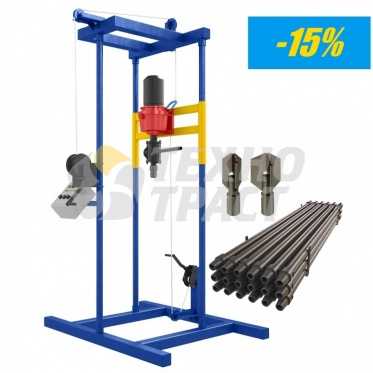

Ручная буровая установка МГБУ-210

Ручную буровую установку МГБУ-210, без преувеличения, можно охарактеризовать, как проверенную временем. С момента выхода на рынок малогабаритных буровых установок много лет назад и до настоящего времени, эта модель является лидером продаж. В чем секрет ее популярности? Конечно же, в её простой, но надежной конструкции, кроме того, в разобранном виде установка переносится практически в любое место, куда только может пройти человек. Глубина бурения ручной установки МГБУ-210 до 50 метров. Установка существует в двух модификациях: с электроприводом и с гидроприводом.

Подробнее

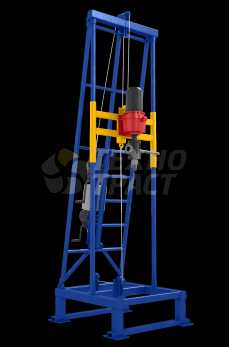

Бурильная установка МГБУ-211

Жесткий каркас, приподнятое основание, специальное устройство для ускорения прохождения твердых пород - это неполный перечень преимуществ, которым обладает наша новинка, бурильная установка МГБУ-211.Установка разработана с учетом пожеланий буровых бригад, работающих на малогабаритных установках. Бурильная установка МГБУ-211 предназначена для бурения на глубину до 50 метров.

Подробнее

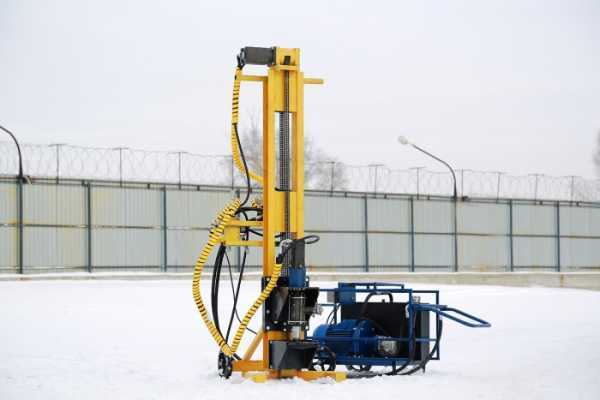

Гидравлическая буровая установка МГБУ-221

адаптированная к нашим условиям, модель известного американского компактного переносного бурового станка с гидроприводом. Оригинальная установка была разработана более 20 лет назад и постоянно модернизировалась, на основании отзывов владельцев из многих стран мира. Мощности установки достаточно для бурения скважин глубиной 100 метров.

Подробнее

ГНБ установка прокола грунта МГБУ-222

установка предназначена, как для бурения скважин на воду, так и для выполнения проколов грунта - горизонтально-направленного бурения (ГНБ). Сочетание подобных возможностей в одной буровой установке ставит ее владельца в более выгодное положение на рынке региона, ведь помимо бурения обычных скважин на воду, установка позволяет выполнять горизонтальные проколы грунта. Глубина бурения установкой вертикальной скважины составляет до 100 метров. Наклонное бурение или горизонтальный прокол достигают длины 70 метров и более.

Подробнее
Комплекты со скидкой!
Буровые установки МГБУ
Дополнительное оборудование

Буровые малогабаритные установки МГБУ - это прорыв в бурении скважин

Буровые установки компактных размеров, так называемые малогабаритные  или сокращенно МГБУ - это революция на рынке бурения неглубоких скважин на воду, глубиной до 50-100 метров. Благодаря им бурение скважин стало тем видом бизнеса, которым теперь может заняться каждый человек, даже самый далекий от бурения. Компактные установки, перевозимые на обычных бортовых полуторках, позволяют серьезно обозначить себя на рынке бурения скважин, подбирая все небольшие заказы, которые неинтересны большим буровым организациям, чьи УРБ не составят вам никакой конкуренции, при работе на ограниченных пространствах и в стесненных условиях.

Малогабаритные буровые установки позиционируются, как мобильные, разборные и переносные. Легко разбираются и укладываются в кузове полуторки или прицепе легкового автомобиля. На объекте, буровая установка, собирается и готовится к работе за считанные минуты.

В качестве привода самым практичным решением является электрический двигатель. Подключение к бытовой сети переменного тока 220В возможно практически на любом объекте. Если есть генератор, можно позволить себе более мощный электродвигатель на 380В, например на 4кВт, что ощутимо скажется на скорости бурения или подобрать модель гидравлической буровой установки которая будет мощнее любой электрической модели МГБУ.

У нас вы найдете и комбинированный вариант малогабаритной буровой установки, сочетающей в себе возможности вертикального бурения и горизонтального бурения, например ГНБ установка прокола грунта МГБУ-222

Преимущества малогабаритных буровых установок

  • Покупка малогабаритной буровой обойдется в десятки раз дешевле покупки техники на шасси;

  • Бурение возможно не только с промывкой, но другими способами бурения, например шнеками и тд;

  • В выборе места бурения, с МГБУ не потягается ни одна буровая на грузовом шасси. Так прекрасно разместиться в труднодоступных местах, в гаражах, подвалах, любых ограниченных помещениях сможет только компактная буровая установка, и вообще везде, где только может пройти человек.

  • Выполнять работы можно на небольшом пяточке в несколько квадратов. Особенно это актуально в разгар дачного сезона, когда урожай еще не собран. И дачнику придется либо ждать осени, когда урожай будет собран, либо дать заявку владельцу мини буровой установки.

  • Достаточно самому выполнить лишь одну скважину, чтобы приобрести тот минимальный опыт, который позволит выполнять практически все последующие заказы. Далеко не последнюю роль играют обучающие материалы, которые бесплатно предоставляются каждому нашему покупателю.

Доставим оборудование в города: Абакан, Алматы, Альметьевск, Армавир, Архангельск, Астрахань, Ачинск, Балаково, Барнаул, Белгород, Белогорск, Березники, Бийск, Биробиджан, Благовещенск, Братск, Брянск, Великий Новгород, Владивосток, Владимир, Волгоград, Волжский, Вологда, Воронеж, Глазов, Димитровград, Екатеринбург, Златоуст, Иваново, Ижевск, Иркутск, Ишимбай, Йошкар-Ола, Казань, Калуга, Кемерово, Кипарисово, Киров, Киселевск, Клинцы, Комсомольск-на-Амуре, Кострома, Краснодар, Красноярск, Курган, Курск, Лабытнанги, Липецк, Магадан, Магнитогорск, Махачкала, Миасс, Москва, Мурманск, Набережные Челны, Находка, Нерюнгри, Нефтекамск, Нижневартовск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новороссийск, Новосибирск, Новый Уренгой, Ноябрьск, Омск, Орел, Оренбург, Орск, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Прокопьевск, Псков, Пятигорск, Ростов-на-Дону, Рубцовск, Рязань, Салават, Салехард, Самара, Санкт-Петербург, Саранск, Саратов, Северодвинск, Смоленск, Сочи, Ставрополь, Стерлитамак, Сургут, Сыктывкар, Таганрог, Тамбов, Тверь, Тольятти, Томск, Тула, Тюмень, Улан-Удэ, Ульяновск, Усть-Илимск, Уфа, Хабаровск, Ханты-Мансийск, Чайковский, Чебоксары, Челябинск, Череповец, Чита, Шарья, Шахты, Южно-Сахалинск, Якутск, Ярославль, Абакан, Актау, Актюбинск (Актобе), Анадырь, Анапа, Астана, Атырау, Балхаш, Белорецк, Волжск, Забайкальск, Зеленоград, Калининград, Караганда, Кокчетав (Кокшетау), Кустанай (Костанай), Кызыл-Орда, Минск, Наб.Челны, Ниж.Новгород, Ниж.Тагил, Нов. Уренгой, Норильск, Октябрьский, Павлодар, Петропавловск (Казахстан), Рыбинск, Семипалатинск (Семей), Старый Оскол, Сызрань, Талды-Курган, Тараз, Уральск, Уссурийск, Усть-Каменогорск (Оскемен), Чимкент (Шымкент),Чистополь, Энгельс.

samobur.ru

Малогабаритные буровые установки для бурения скважин на воду

Потребность в воде на загородном участке возникает немедленно по его получении. На любом этапе освоения участка без нее не обойтись. А значит, вопрос бурения скважины под воду становится актуальным, особенно, если в обозначенном районе нет водопроводной сети.

В этом случае весьма эффективны малогабаритные буровые установки. Кроме того, пользование такой техникой может существенно облегчить и удешевить процесс возведения дома, а также вспомогательных сооружений на участке, например:

  • возведение ограждения вокруг участка – шурфы для установки столбов могут быть выполнены способом шнекового бурения быстро и качественно;
  • сооружение столбчатого ростверкового фундамента потребует вдвое меньше материалов, а шурфы под опорные столбы выполняются легко и быстро с применением бурения.

Перечень можно продолжать, но главное – участок получит воду не только для личных нужд, но и для строительства.

Прекрасным решением при такой ситуации будут малогабаритные буровые установки, с помощью которых можно без особых затруднений решить много проблемных вопросов.

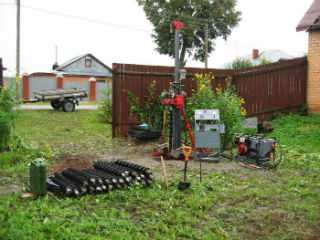

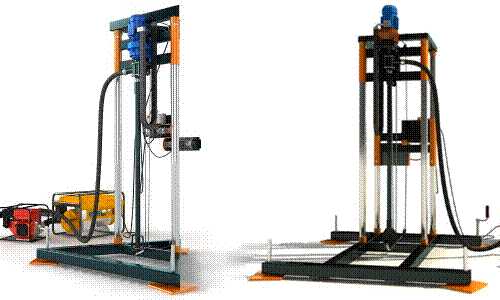

Рис.1. Малогабаритные установки для буровых работ на участке

Содержание статьи:

Комплектация малогабаритных буровых

Как правило, такие установки могут выполнять несколько видов бурения и, соответственно, оснащаются разнообразным буровым инструментом. Область применения несколько ограничена, поскольку максимальная глубина стволов составляет не более 100 метров. На такой глубине не всегда можно найти артезианские водоносные горизонты.

В комплект установок входят породоразрушающие инструменты, пульт управления нагрузкой на двигатель. Буровые штанги оснащены резьбовыми или муфтовыми соединениями. Отдельные установки комплектуются помпами для промывочного бурения.

Часто конструкция установки предусмотрена возможность наклонного бурения скважин на песок под воду, что позволяет «достать» водоносный слой, находящийся в отдалении от участка.

Разновидности буровых установок малых габаритов

Агрегаты, при небольших размерах, представляют собой комплексное решение задачи бурения скважин в зависимости от гидрогеологической обстановки данного участка.

Монтаж буровой установки может быть произведен за 30 – 40 минут, а рабочая температура допускается в пределах от -40 до +40оС.

Малогабаритные устройства разделяются по видам с учетом конструктивных и эксплуатационных особенностей:

  • по применяемым способам проходки скважин, к которым относят вращательное шнековое, ударное, комплексное и другие виды;
  • типу стволов (разведочные, технические, предназначенные для эксплуатации по прямому назначению), технология исполнения которых различна;
  • по применяемым типам приводов, которые бывают электрическими, двигателями внутреннего сгорания, гидравлическими и пр.;
  • по вариантам исполнения базовой оснастки – переносные, стационарные, на гусеничном ходу.

Учитывая разнообразие исполнений и конструкций установок для бурения скважин на песок под воду, приводим характеристики только нескольких из них.

Рис.2. Буровая установка РБ-50/220

Малогабаритные установки РБ-50/220 в комплекте со штангами длиной 1,0 – 1,5 – 1,8 метров. Диаметр их составляет 48 мм и исполняются штанги из среднеуглеродистой стали, легированной хромом, чем обусловлены их повышенные прочностные характеристики. Длина штанг определяет габаритные размеры устройства, а количество – максимальную глубину скважин, которая составляет до 70 метров. Мощность силового агрегата обычно составляет 2,3 кВт, кроме того, в комплекте желательно иметь грязевой агрегат. Возможно применение по грунтам с каменистыми включением размерами до 20 мм.

Малогабаритные установки серии ПМ-23 специализированы для бурения скважин для воды, шурфов для изгородей и столбчатых фундаментов. При использовании промывки может выполнять стволы диаметром до 300 мм при глубине порядка 100 метров по грунтам IX класса буримости с использованием шарошечного инструмента. По широкому спектру применения считается универсальной техникой.

При бурении шнеком максимальная глубина скважины не более 25 метров.

Мощность двигателя 14 кВт, может поставляться с шасси УАЗ, общий вес составляет 800 кг, вместе

Рис.3. Установка ПМ 23 на шасси легкового УАЗ

С двигателем внутреннего сгорания.

Заслуженной популярностью пользуются малогабаритные буровые установки серии US, которые чаще всего монтируются на одноосном автоприцепе. Устройство с диаметром долота 300 мм способно бурить ствол по породам IX категории глубиной до 150 мм с промывкой, при использовании пневмоударника – до 50 метров при диаметре 150 мм. Имея силовую установку в виде ДВС мощностью 15 сил, способен создавать усилие при подъеме и подаче до 2,5 тонн. При этом имеется устройство плавной регулировки величины осевого усилия на долото. Устройства этой серии широко применяются, когда нужно добуривание или ремонт стволов с малым дебетом воды.

Рис.4. Буровая установка серии US

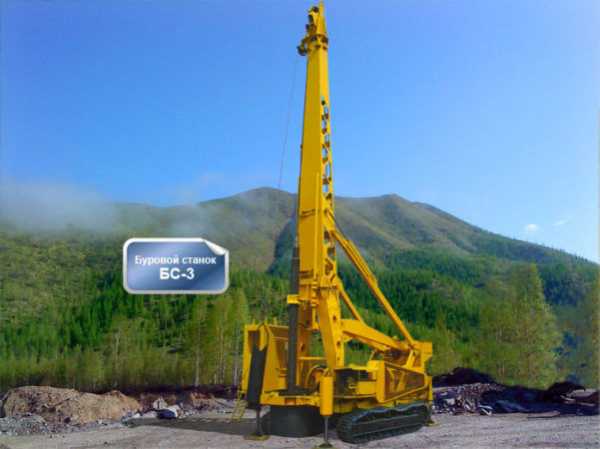

Малогабаритные установки также включают в себя устройства на гусеничном ходу.

Достоинства и недостатки буровых малых габаритов

МГБУ достаточно популярны на рынке буровых устройств, успешно конкурируя с передвижной или стационарной буровой техникой. Обладая всеми преимуществами мобильных установок, они:

  • отличаются малыми габаритами и энергоэкономичностью;
  • неприхотливы при эксплуатации, ремонтопригодные в силу простоты своей конструкции непосредственно на объекте, где выполняются работы;
  • сниженная себестоимость производства работ в связи с невысокими эксплуатационными и амортизационными затратами;
  • возможность использования при ограниченной площади в условиях обустроенного участка или здания, что особенно важно, если необходимо добуривание скважины;
  • доступность эксплуатации не только для квалицированного персонала, но и для минимально подготовленных людей ввиду простоты применения.

Среди недостатков считается важным ограничение по глубине скважин 100 метров.

В статье представлены краткие характеристики нескольких серий отечественных бурильных устройств малогабаритного исполнения, которые по своим характеристикам способны удовлетворить потребность в буровых работах на собственном загородном участке. Одновременно рынок предлагает множество видов подобного оборудования импортного производства, сходного по назначению и исполнению. По стоимости они представляют более высокую ценовую категорию, не выигрывая в качестве и работоспособности. По ремонтопригодности отечественное оборудование лучше.

Выводы

  1. Использование МГБУ дает значительный эффект как материального, так и производительного характера.
  2. Если не приобретать его, а взять в аренду, можно в течение 4 – 5 дней эксплуатации не только пробурить скважину на песок, но и выполнить значительный задел земляных работ по устройству ограждения участка и фундамента дома.

Использование бурильных установок всегда оправдано и очень удобно. Успехов вам!



Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

oburenie.ru

Буровая мини установка: аренда, для скважин, отзывы

Содержание

Для бурения скважин на участках применяются разные инструменты и оборудование. В одних случаях используют самодельные ручные инструменты, в других же прибегают к услугам профессионалов.

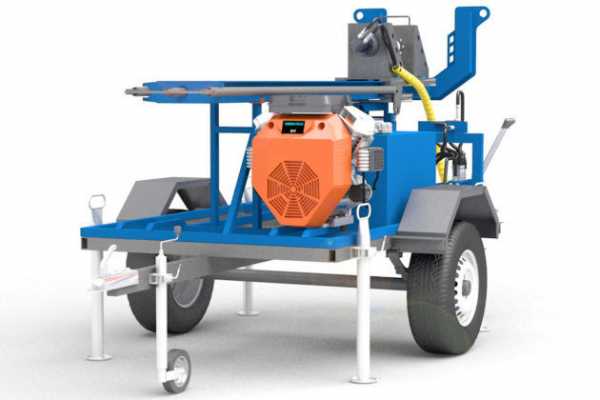

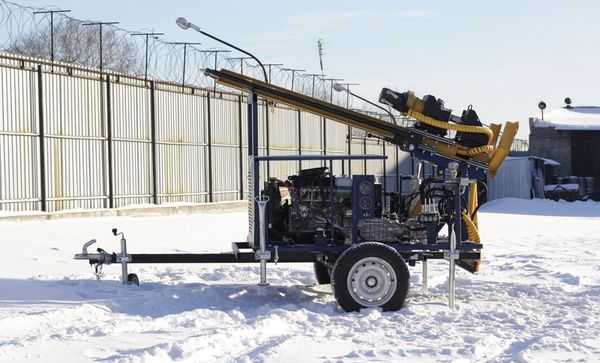

Гидравлическая буровая мини-установка во время транспортировки

Одним из самых популярных и верных решений будет аренда или покупка мини-установки для бурения скважин. О ней сейчас и пойдет речь.

Особенности и назначение мини-установок

Мини-установки – это специальное оборудование, что применяется для разработки скважин. Выполнять эти процессы можно даже своими руками, так как в установке все уже готово к работе.

Для запуска процессов эксплуатации нужно только приставить к ней обслуживающий персонал. Причем опыта для работы с ней практически не требуется. Именно поэтому многих интересует аренда мини-установки для бурения скважин.

Сама по себе установка – это небольшой механизм на колесах. Выглядит она, как механический прицеп с оборудованием. Однако стоит только своими руками расположить ее в развернутом виде, как ее внешний вид сразу же меняется.

Для бурения здесь используют движок, который вращает ротор или другой подобный механизм. Конкретный тип бурения определяется производителем установки. А разновидностей мини-установок для разработки скважин есть довольно много, и каждая разновидность имеет свои особенности.

Используют мобильные установки для разработки бытовых и промышленных скважин. Как правило, даже самодельные образцы горизонтально-наклонного бурения способны работать на глубине до 70 метров. А этого более чем достаточно, чтобы справиться с разработкой большинства бытовых скважин на песок.

Более продвинутые системы способны работать на глубине до 130 метров. Таким образом, с помощью мобильных бурильных установок можно создавать скважины практически везде. При этом относительно легкий вес, низкая мощность двигателя и мобильность дает вам возможность установить систему там, где никакой другой автомобиль или спецтехника не проедет.

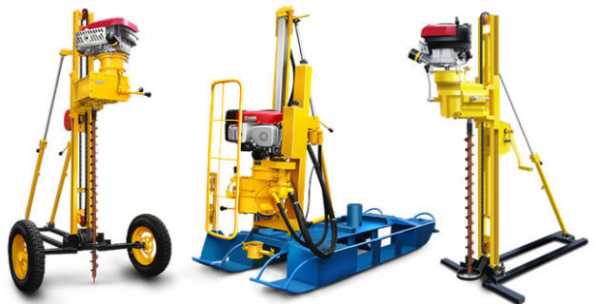

Переносная шнековая мини-установка для бурения скважин

Как правило, аренда такого оборудования считается более выгодной и это совершенно очевидно. Ведь стоимость бурильных систем начинается от 1500 долларов. Причем такие образцы можно применять для создания неглубоких скважин. А в этом случае работу можно выполнить и своими руками.

В то время как аренда оборудования позволит вам производить бурение по гораздо более низкой цене. Так, аренда буровой установки по цене в 3000 долларов обойдется вам в 60-100 долларов в сутки.

Что, согласитесь, намного выгоднее. Особенно если учесть тот факт, что буровые работы с системами вертикального или горизонтально направленного действия можно завершить за несколько суток. А при наличии достаточно количества персонала и опыта и вовсе за 1-2 рабочих дня.

Все эти факторы и приводят к столь серьезной популярности мини-установок для бурения. Ведь с их помощью удается практически своими руками выполнить работы, которые раньше приходилось заказывать у высокооплачиваемых специалистов. Впрочем, стоит заметить, что профессионалы в любом случае справятся с работой быстрее и качественнее. Но решать все равно вам.
к меню ↑

Виды буровых мини-установок

Буровые установки – это очень мобильный и удобный механизм, который используют не только для бытовых работ, например, разработки скважин своими руками. Эти небольшие станции также часто применяются в промышленности, на строительстве, при прокладке коммунальных сетей и т.д.

Неудивительно, что и разновидностей мини-установок есть довольно много.

По типу направленного действия установки различают на:

  • Системы вертикального действия;
  • Системы горизонтального действия;
  • Системы направленно-наклонного действия.

Самодельная буровая мини-установка на треноге

Буровые механизмы первого типа – это самые стандартные и дешевые модели. Они предназначены исключительно для вертикального бурения скважин. Преимущественно используются для бурения скважин на воду глубиной до 80 м. Однако здесь уже все зависит от конкретной ситуации.

Вторая разновидность являет собой буровые механизмы, что используются при прокладке каналов под трубопроводы. Установки горизонтального действия больше необходимы на стройке и в местах, где нужно горизонтально проложить определенный канал.

Ярким примером является прокладка коммуникаций под фундаментом, которые необходимо проложить горизонтально или под определенным углом. В таком случае механизмы для горизонтального бурения подойдут наилучшим образом.

Наклонно направленные механизмы можно монтировать так, как вам будет удобно. Они более мобильны и удобны в работе, однако мощность их, как правило, немного понижена. Это происходит за счет уменьшения габаритов движка и рабочей части установки, так как это необходимо для возможности изменения ее положения.

Впрочем, встречаются довольно производительные самодельные образцы, которые умельцы собирали своими руками, и вот они уже вполне могут посоревноваться в мощности с более узкоспециализированными аналогами.

По способу действия или проходки их делят на:

Первые разрабатывают породу за счет вращения бурового долота, что находится на роторе. Вторые прокапывают скважину путем разбивки ее с помощью тяжелого элемента. Ну а комплексные образцы комбинируют в себе эти два принципа или привносят что-то новое. Это, как правило, импортные модели высокой стоимости.

По типу привода или принципе действия двигателя установки делят на:

  • Механические;
  • Гидравлические;
  • Электрические.

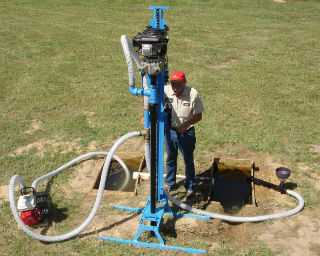

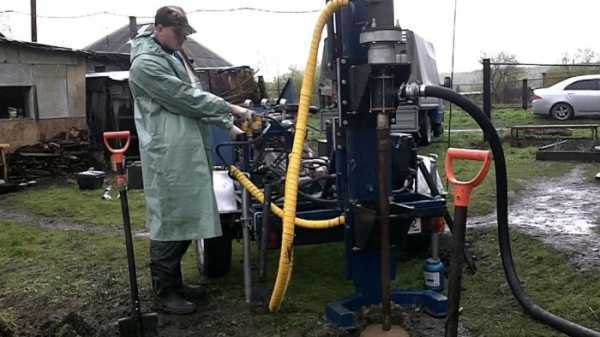

    Процесс использования мини-установки для разработки скважины

Механика контролируется и направляется шестеренками, цепными передачами, карданными валами и т.д. Это стандартный классический бур, который практически никогда не ломается, но слишком много весит и довольно примитивен.

Гидравлические модели сочетают в себе действие механики и гидравлика. Она, как правило, помогает увеличить давление на породу за счет использования веса собственных деталей установки.

Электрические в наших краях используют не так часто – это тоже импортные образцы техники, которая работает за счет электродвигателей. А тот, в свою очередь, запускается от движка автомобиля.

Еще один момент, на который стоит обратить внимание – это тип самой установки и ее система развертывания. Они бывают:

  • Автотракторными;
  • Стационарными;
  • Переносными.

Автотракторные буровые системы перевозят на прицепе. Питаются они непосредственно от двигателя автомобиля и имеют средний уровень мобильности.

Стационарные можно перевозить на авто, но они уже представляют собой более крупную технику, которую надо специально устанавливать и монтировать, а иначе работать вам с ними не удастся.

Переносные буровые механизмы имеют наименьшие габариты и производительность, зато их можно использовать практически везде, что тоже бывает очень полезно.
к меню ↑

Принцип работы буровых установок

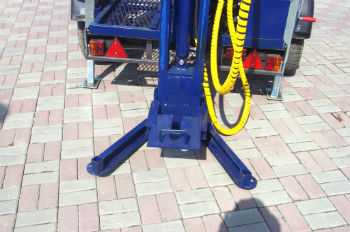

Опора автомобильной мини-установки для бурения скважин

Если вас интересует аренда или покупка такого оборудования, то для начала нужно разобраться в его особенностях и характеристиках.

Сама установка (самодельная или собранная на заводе) практически всегда состоит из стойки, опоры, двигателя, вращательного механизма и ротора.

Также она может оборудоваться лебедкой, штангой для перемещения ротора, регулировщиком и т.д. Гидравлические системы оборудуются непосредственно гидравликой, а установки с возможностью параллельной промывки оборудуются насосами.

Опорой для системы служит металлическая рама, на которую могут наварить автомобильный мост. Она может быть на колесах или раскладной. К раме крепится стойка, которая и содержит на себе практически все оборудование, включая движок и ротор. На стойке можно регулировать положение бурильных инструментов, а также всю работу устройства.

Движок за счет передач или гидравлики действует непосредственно на бурильный механизм, а тот уже передает усилие на долото или другой элемент, что разрабатывает скважину.

Отзывы говорят о том, что практически все бурильные мини-установки способны работать при температуре от -30 до +40 градусов по Цельсию. Мощность двигателя стандартного образца равняется 2-4 кВт.

Его потребляемое напряжение может изменяться от 220 до 380 вольт. Однако, как правило, производители стараются комплектовать свою продукцию преобразователями тока или другими подобными механизмами, чтобы расширить сферу их применения.

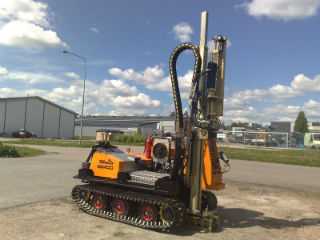

Импортная мини-установка на гусеничном ходу

Глубина бурения артезианских скважин зависит от множества факторов, но в большинстве случаев она ограничивается отметкой в 100-130 метров, что не дает вам возможность использовать такую технику для полноценной разработки артезианских скважин.
к меню ↑

Отзывы о бурильных установках

Ну а теперь рекомендуем обратить вам внимание на отзывы о малогабаритных бурильных станциях для скважин. Вот несколько из них.

Максим, 24 года, г. Астрахань:

С помощью небольшой бурильной установки смог с напарником пробурить скважину у себя на участке. Вся работа заняла всего лишь 2 суток. И это при том, что на середину второго дня непосредственно процесс бурения уже был закончен.

Павел, 49 лет, г. Пермь:

В свое время удалось проделать несколько скважин на предприятии. И все благодаря одной единственной стационарной установке от отечественного производителя. Это лучший вариант, если нужно быстро и без лишних затрат справиться с задачей по бурению.

к меню ↑

Использование буровой мини-установки со шнеком (видео)

 Главная страница » Буровые установки

byreniepro.ru

малогабаритные и мобильные конструкции, самодельные установки

Проблема обеспечения автономного водоснабжения стоит до сих пор очень остро. Несмотря на развитие и увеличение водопроводных сетей во многих районах получить свой источник питьевой воды можно только при устройстве собственного колодца или скважины.

При этом копка колодца во многих случаях невозможна из-за значительной глубины залегания водоносных горизонтов, поэтому скважина является единственно возможным вариантом. А для ее устройства понадобится буровая установка для скважины, способная эффективно работать на различных грунтах.

Буровая установка для бурения скважин

Как решить проблему бурения

Лучшим выходом, конечно же, будет привлечение специалистов, занимающихся бурением скважин на профессиональном уровне. Но, к сожалению, бурение скважин буровой установкой промышленного типа достаточно дорогое удовольствие, поэтому во многих случаях приходится отказываться от данного варианта. Кроме того, существуют условия, при которых доставить такую технику на участок просто нет возможности.

Буровой станок Колибри

В этих случаях поможет малогабаритная установка, собрать которую вполне можно самостоятельно. Конечно, создать такой агрегат по силам только тому, кто имеет опыт выполнения слесарных и сборочных работ, хорошо разбирается в различной технике. Но, в случае успеха, такая установка сможет не только сократить расходы на бурение собственной скважины, но и обеспечить дополнительный доход при выполнении работ на соседских участках.

Помимо этого можно приобрести заводскую малогабаритную установку для бурения скважин на воду. Конечно, стоимость такой установки достаточно высока, поэтому смысл в приобретении существует только при профессиональной эксплуатации (оказание услуг по бурению скважин).

Основные типы самодельных бурильных установок

Большую часть буровых установок самостоятельного изготовления составляют приспособления с ручным приводом, но эффективность таких устройств достаточно мала. Они могут применяться только для устройства скважин незначительной глубины (в основном это скважины на песок) по достаточно мягким породам и грунтам.

Поэтому стоит отдать предпочтение агрегатам с механизированным приводом, они способны обеспечить достаточную производительность и могут применяться для бурения скважин достаточной глубины.

Чаще всего применяют установки, работающие по следующим технологиям бурения:

  • Малогабаритная установка для ударно-канатного бурения.
  • Шнековая буровая установка для бурения скважин (работает без промывки скважины).
  • Роторные установки, бурение которыми выполняется с обязательной промывкой скважины, обеспечивающей вынос дробленых пород на поверхность.

Установка ударно-канатного типа

Достаточно простая конструкция такой установки обеспечивает значительный рабочий ресурс. С помощью такой установки можно пробурить не одну скважину.

Но при этом стоит учитывать то, что скорость бурения таким оборудованием невысока, а при прохождении различных водоносных горизонтов может понадобиться дополнительная обсадка трубами большого диаметра, что повышает стоимость устройства скважины.

Такой тип бурения применяется достаточно давно, в принципе, этот способ считается одним из первых, применимых для бурения скважин. Установка ударно-канатного бурения позволяет получить достаточно качественную скважину. Принцип работы основан на применении ударного снаряда желонки, который падает под собственным весом и разрушает слой грунта при ударе. Подъем раздробленной почвы осуществляется так же при помощи желонки.

Конструкция установки достаточно проста:

Установка ударно-канатного типа для бурения скважин

  • Опорная тренога с блочком, через который пропускается рабочий канат.
  • Приводной механизм, обеспечивающий спуск-подъем рабочего инструмента.
  • Снаряд желонка, значительной массы. Он представляет собой трубу (длина до 2 метров) с заточенным нижним краем (в некоторых случаях на нем вырезают зубья для увеличения производительности). Внутри трубы установлен клапанный механизм, обеспечивающий удержание разрыхленного грунта при подъеме на поверхность.

Бурение скважин малогабаритными буровыми установками такого типа начинают с устройства при помощи простых буров неглубокого отверстия, которое будет направлять движение рабочего инструмента. После 2-3 циклов спуска-подъема снаряд освобождается от грунта.

Шнековые установки

Шнековые установки для бурения скважин

Основной элемент такой установки шнек (обычный винт Архимеда), обеспечивающий подъем разрыхленного грунта. Длина буровой штанги со шнеком обычно составляет не более 2 метров, для дальнейшего наращивания на ее верхней штанге нарезается резьба. Бурение может осуществляться как в ручном, так и в механизированном режиме. После 2-3 оборотов буровой инструмент извлекается для удаления раздробленного грунта.

После того как бур уйдет на значительную глубину, его наращивают при помощи следующей буровой штанги. Работы по устройству скважин значительной глубины лучше выполнять при помощи механизированных станков, оснащенных приводом, обеспечивающим вращение и подъем шнека на поверхность.

Бурение скважин мобильными буровыми установками данного типа позволяет обеспечить большую производительность (по сравнению с ударно-канатным бурением). К недостаткам относится необходимость постоянного подъема рабочего инструмента для очистки от грунта.

Бурение с промывкой

Бурение с промывкой

Наиболее производительным считается бурение с промывкой скважины буровым раствором, обеспечивающим подъем разрушенного грунта.

В состав оборудования входят следующие основные узлы:

  • Буровая штанга с лопастным буром, обеспечивающим разрушения грунта.
  • Приводной механизм, обеспечивающий вращение и поступательное движение инструмента.
  • Помпа с высоконапорными рукавами, предназначенная для подачи промывочной жидкости (воды), которой осуществляется транспортировка грунта на поверхность.
  • Вертлюг — переходной узел, обеспечивающий передачу вращательного момента от привода к инструменту.

Все эти элементы собираются на прочной раме, способной выдержать значительные вибрационные нагрузки.

Если вам необходимо достаточно глубокая скважина, малогабаритной буровой установкой такого типа ее устройство можно выполнить достаточно быстро. Скорость бурения (зависит от типа грунта) может достигать 10 и более метров в час.

Основной процесс — промывка скважины, она может осуществляться по двум технологиям:

  • Прямая промывка — буровой раствор подается через штангу, вымывает раздробленный грунт и поднимает его по скважине.
  • При обратной промывке раствор подается непосредственно в скважину, а удаляется через буровой инструмент. Такой способ позволяет существенно увеличить дебет будущей скважины, но оборудование для такого типа промывки несколько сложнее.

Буровые установки данного типа считаются наиболее производительными, но и стоимость их значительно выше.

Как видите, конструкция буровых станков достаточно проста. Но все-таки, бурение скважины под воду стоит поручить профессионалам, так сам процесс бурения имеет множество тонкостей и сложностей, разобраться в которых новичку будет достаточно непросто.

canalizator-pro.ru

Малогабаритная буровая установка для бурения скважин на воду

В последнее время все большее число людей стремится обзавестись частными домами за чертой крупных городов. Для них часто не предусмотрено центральное водоснабжение. По этой причине возникает потребность в индивидуальном водоснабжении. Те, кто подключен к системе центрального снабжения водой, имеет нарекания относительно качества подаваемой воды. Проблему в обоих случаях позволяет решить малогабаритная буровая установка, с помощью которой появляется возможность вырыть скважину для получения доступа к чистым артезианским водам.

Преимущества буровых установок малых габаритов

Крупными установками можно бурить большие артезианские водоскважины, а также нефтескважины, газоскважины и скважины для добычи угля. Малогабаритные буровые установки хорошо подходят для добычи воды в рамках небольшого участка для семейного использования.

Преимущества МГБУ следующие:

  • оборудование является разборным и не требует применения специальной техники для транспортировки;
  • быстрота работы, обеспечивается качественное водоснабжение дома;
  • оборудование отличается компактностью и легкостью в передвижении;
  • удобство применения МБУ в закрытых и ограниченных помещениях, благодаря чему установкой можно пользоваться в гаражах, подвалах;
  • возможность работы буровой установки под воду от сети со стандартным напряжением и от альтернативного источника питания;
  • минимальный вред земле и окружающему участку от работы бурильной установки, оборудование имеет небольшие размеры;
  • простота эксплуатации.

Малогабаритная буровая установка TS-20

Назначение и устройство

Основное назначение малогабаритного агрегата включает возможность бурения в местах, содержащих глинистые прослойки и твердые породы. Устройство различных моделей может отличаться в зависимости от производителя и конкретного вида работ. Стандартная конструкция МГБУ включает в себя следующие элементы:

  • буровая штанга;
  • лебедка в качестве подъемного инструмента;
  • буровой насос;
  • пульт управления;
  • вертлюг, с помощью которого бур может свободно вращаться;
  • система талей, благодаря которой поддерживается вес бура.

Буровая штанга может иметь как шестигранное, так и круглое сечение. Ее работа основывается на возвратно-поступательных движения, благодаря чему штанга доходит до дна водоскважины.

Сам бур работает циклическим способом. Используются трехлопастные буры, имеющие диаметр от 80 до 350 мм. Требования к металлу, из которого изготавливается бур, отличаются строгостью. Ввиду большой нагрузки на его рабочие элементы рекомендуется использовать буры, изготовленные из высококачественной прочной стали с вплавленными прочными металлическими пластинами.

Любая мобильная буровая установка проводит бурение в несколько этапов. Первый этап подразумевает разведку грунта. Для нее предусмотрена установка с буром, имеющим диаметр не менее 80 мм.

Некоторые буровые установки на воду оснащены специальными механизмами, с помощью которых бурение осуществляется под углом. Благодаря ним специалистам удается добраться до водоносных слоев, расположенных не только в пределах одного участка, но и в отдалении от него.

Виды малогабаритных установок

Применяются 3 основных типа МГБУ:

Буровое оборудование ударного типа считается самым доступным и простым в плане применения. Агрегат дополнительно оснащается трубой из металла с желонкой. Принцип работы ударного механизма: лебедкой труба поднимается и опускается, за счет чего происходит размягчение грунта, а желонка поднимает его наверх. При работе таким оборудованием удается получить качественный колодец. Но подобная малая установка имеет ряд недостатков:

  • необходимость обсадки получившейся водоскважины трубами, имеющими большое сечение;
  • невысокая скорость проведения работ по бурению скважины;
  • высокий риск полного заваливания водоскважины из-за часто встречающихся при бурении участков грунта, насыщенных водой.

Буровое оборудование ударного типа БС-3

Различные виды малогабаритного оборудования для бурения скважины на воду с промывкой считаются наиболее удачным вариантом при проведении подобных работ. Они имеют много достоинств:

  • возможность бурения скважин под фундамент для свай;
  • разборный характер подобной установки, благодаря чему ее можно разобрать и заново собрать в любой момент;
  • мобильность, благодаря которой данная передвижная буровая установка используется в любом доступном месте.

Мини-установка для бурения скважин на воду

При бурении скважин на воду мини-установкой указанного типа удается развивать скорость 10 метров в час. Такую скорость не сможет развить больше ни одна МГБУ. Для бурильных агрегатов с промывкой характерен долгий срок службы. Он составляет в среднем 7 лет. У них небольшая себестоимость и быстрая окупаемость.

Работает установка либо прямым, либо обратным способом. В первом случае раствор движется по штанге, вымывает грунт и направляет его наверх, во втором — раствор оказывается внутри скважины, откуда вместе с почвой насосом откачивается наверх. Основной минус установки в том, что ее нельзя использовать при бурении тяжелого грунта.

Шнековые устройства эффективны, когда бурение скважин на воду проводится в легком песчаном грунте и на небольшом пространстве. Такие устройства можно использовать без подключения электричества. Основные минусы их применения в том, что бур всегда требует очистки от земли, а при попадании установки в участки грунта с повышенным содержанием воды его может затянуть.

Применяемые виды буровых установок

На практике применяются различные модели буровых устройств. Одна из них — ПМ-23. Данная установка считается универсальной, так как с помощью нее можно бурить не только водоскважины, но и шахты для столбчатых фундаментов. На подобных агрегатах устанавливается двигатель мощностью 14 кВт. При бурении скважин методом промывки возможно выполнение стволов диаметром 300 мм при глубине более 95 метров.

Малогабаритные буровые серии ПМ-23

При работе с каменистым грунтом используются установки типа РБ-50/220. В комплектацию к таким агрегатам входят штанги разной длины. Длина самой маленькой штанги составляет 1 метр, длина самой большой — 1,8 метров. В состав штанг входит хром, благодаря чему они отличаются особой прочностью и надежностью при работе. Подобными агрегатами можно работать при глубине в 70 метров. Мощность двигателя аппаратов РБ-50/220 значительно уступает мощности двигателя ПМ-23, составляя всего 2,3 кВт. Установленная в грунт буровая установка типа РБ-50/220 способна справляться с его каменистыми элементами, имеющими размеры не больше 20 мм.

Спросом пользуются агрегаты иностранного производства. Среди них модели серии US. Они способны работать на глубине до 150 метров, если используется промывка. Аппарат может работать и за счет пневмоударника. В таком случае глубина работы составляет порядка 50 метров. Мощность силовой установки составляет 15 сил. Подобные установки довольно громоздки по монтажу, так как требуют наличия одноосного автоприцепа.

Видео по теме: Самодельная буровая установка

promzn.ru

Буровые станки для бурения скважин


Буровая установка для бурения скважин для воды

Буровые установки для бурения скважин на воду нужны для  единичных случаев. Практически у всех установок есть тренога, высота которой достигает 5 метров. В верхней части конструкции установлена специальная лебедка либо блок из каната. Электрический двигатель поднимает по нему наверх бур (долото).

Разновидности устройств

В настоящее время буровая установка для бурения скважин  применяется для создания водоемов. Ручные варианты не являются эффективными. Применяют такие устройства в том случае, если на дачном участке мягкая земля, и требуется небольшая скважина.

Совет! Желательно приобретать буровые установки на воду, имеющие простой привод. Обладая достаточной производительностью, они позволяют бурить глубокие отверстия.

В основном применяют механизмы, основанные  на  технологиях:

  • мобильная буровая установка, установленная на базе грузовика;
  • малогабаритная установка, предназначенная для ударно-канатного вида бурения;
  •  буровая шнековая установка (не имеет промывки свежей скважины)
  • мини буровая установка компактным размеров роторного типа, позволяющая вытаскивать на поверхность породы;
  • малогабаритные буровые установки для бурения на глубине  120 метров

Подобные установки незаменимы на тех дачных участках, где нельзя воспользоваться стандартными буровыми устройствами. Буровая установка урб 2а2 имеет компактные размеры, поэтому ее легко можно  перевозить с одного места на другое, использовать на участках со сложным рельефом, заездом.

Малогабаритные варианты

Установка «Стерх» применяется в разных областях: бурения на воду, геологической разведки. Она имеет отличные эксплуатационные характеристики. Среди основных областей применения переносных буровых установок выделим:

  • шнековое;
  • шарошечное
  • пневмоударное;
  • колонковое бурение

Бурение на воду малогабаритной буровой установкой не предполагает перевозки на ГАЗ или КамАЗ, что существенно  ускоряет и упрощает процесс бурения скважин. Подробнее обо всех нюансах, связанных и с применением таких установок, рассказывает видеофрагмент

Преимущества мобильных буровых систем:

  1. Надежность.
  2. Простота и удобство применения.
  3. Надежность и долговечность.

Артезианские воды

Так как такие воды залегают в недрах земли, они в минимальной степени зависят от антропогенных факторов. Для бурения подобных скважин применяют буровые самоходные устройства. Их часто создают на базе КамАЗ, применяют для бурения геофизических и структурно-поисковых скважин. Устройства имеют существенные размеры, для их установки требуется значительное количество пространства. Но данный факт полностью компенсируется той глубиной скважин, которые с их помощью можно пробурить. К тому же такая конструкция дает реальный шанс найти  чистую воду.

Буровые устройства «Беркут» идеальны для создания инженерных скважин. Такой установкой можно производить буронабивные сваи, буроинъекционные сваи, водопонижающие скважины, выполнять все виды работ на открытых пространствах. Подобные устройства подходят для тех участков, на которых нельзя использовать переносные установки.

Алгоритм работы

Последние данные по буровым установкам подтверждают востребованность передвижных устройств. Есть отличия по мощности, скорости, глубине создания скважин, но основные технические характеристики всех буровых установок одинаковы. Конструкции, используемые для создания скважин на газ и нефть, оснащены кронблоком. Он является неподвижной основной частью всей талевой системы, монтируемой на подкронблочных балках вышки либо на верхней части мачты. Материалом для данного элемента является профпрокат.

Предназначение кронблока:

  • выполняет при проходке скважины спускоподъемные операции;
  • поддерживает инструмент либо обсадные трубы на весу

Буровая установка своими руками позволяет дачникам делать на участке колодцы, пользоваться водой в бытовых и технических целях.

Скважина на воду без помощи буровой установки – экономичный и простой способ добычи воды. Гидробурение предполагает размягчение грунта на участке заглубления бура. Для промывочной жидкости применяется простая техническая вода, в результате чего уменьшается сила трения о бур грунта, в результате скважина будет высочайшего качества. Для таких скважин нужны такие установки, позволяющие получать через какое-то время качественный источник воды.

Поиск выхода

Несмотря на огромное расширение водопроводных сетей, многие владельца личных участков, решают проблему с питьевой водой только с помощью скважины либо индивидуального колодца. Для их обустройства нужна эффективная буровая установка, которая эффективно работает на разных грунтах. Идеальный вариант – помощь специалистов, которые занимаются бурением скважин. Но применение промышленной буровой установки – дорогостоящее удовольствие, не всем оно « по карману».

Малогабаритные установки, сбор которых под силу и новичкам, помогут выполнить сборочные и слесарные работы.

Виды самодельных бурильных устройств

Ударно-канатные устройства

Они отличаются существенным рабочим ресурсом, ими можно сделать множество скважин. Скорость бурения подобной установкой незначительная, к тому же потребуется специальная обсадка трубами существенного диаметра, в результате цена скважины увеличивается. Ударно-канатная установка  гарантирует создание качественной скважины.

Суть работы заключается в использовании ударного снаряда, под собственным весом падающего вниз, разрушающего во время удара слой грунта. Для подъема раздробленной почвы применяется желонка. Снаряд имеет вид трубы, длина его может быть до 2 метров, нижний край заточен. В трубу ставится клапанный механизм, который удерживает разрыхленный грунт во время подъема на поверхность. Сначала простым буром делают незначительное отверстие, потом приступают к применению установки. 2-3 цикла работы снаряда позволяют освободить участок от грунта, сделать скважину.

Шнековые устройства

В них есть винт Архимеда (шнек), который обеспечивает полный подъем разрыхленного грунта. Вместе со шнеком буровая штанга имеет длину до 2 метров. При необходимости дополнительного наращивания делают резьбу на верхней штанге. Бурить можно вручную, либо автоматическим способом. Через 2-3 оборота извлекают инструмент, удаляют раздробленный грунт. Как только бур уйдет на существенную глубину, наращивают его путем добавления новой буровой штанги. При существенной глубине желательно проводить бурение механизированными станками, имеющими привод, который обеспечивает подъем и вращение на поверхность шнека. Мобильные буровые установки такого типа гарантируют высокую производительность. Недостатком является постоянный подъем рабочего инструмента из-за необходимости периодической очистки грунта.

Бурение с промывкой

Максимальную производительность имеет бурение с периодической промывкой буровым раствором скважины. Раств

i-perf.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
