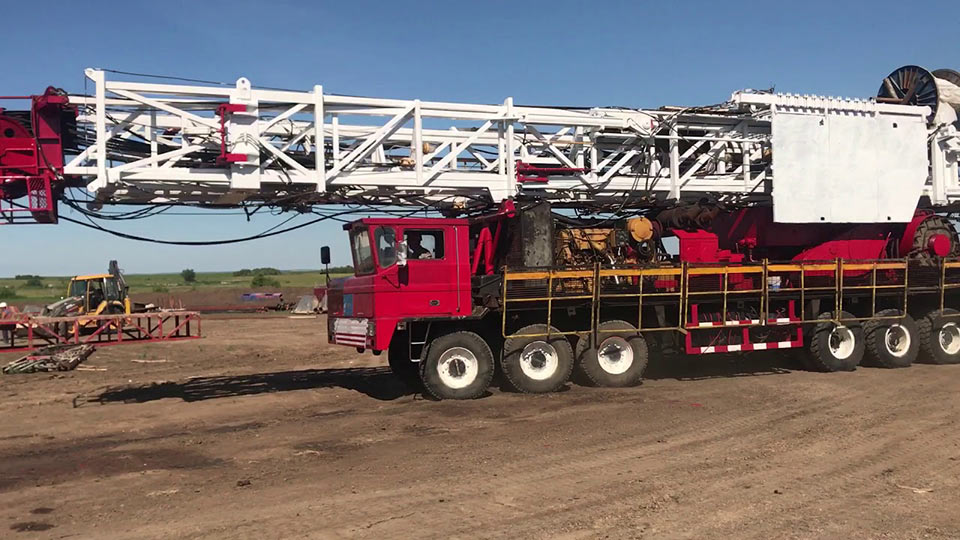

Мобильная буровая установка ZJ-30 | ООО «ЮжУралНефтегаз»
Производятся на заводах в Китае и используются на крупных месторождениях. Установки восстребованы во многих странах на добывающих предприятиях всего мира. Несмотря на свои особенности МБУ ZJ30 отвечает всем российским стандартам по качеству сборки и требованиям эксплуатации.
Особенности МБУ ZJ30
- Металлоконструкции выдерживают низкий температурный режим и способны работать от -45°С до +45°С.
- Оборудована системами подогрева и укрытия.
- Комлектация включает в себя дизельный двигатель Caterpillar.
- Имеет гидромеханические коробки Allison.
- Оснащена гидравлической и пневмотической системами импортного производства.
Конечная стоимость зависит от многих факторов, таких как:
- Курс доллара;
- Выбранная модель и технические параметры;
- Особенности заказа и комплектации;
- Завод производителя;
- Стоимость доставки в ваш регион;
Рассчитать стоимость желаемой установки вы можете, отправив заявку на сайте, позвонив по телефону или обратиться лично по адресу нашей компании.
Основные технические характеристики модели:
Модель | Мобильная буровая установка (МБУ) ZJ30 |
Общие данные | |
Максимальная нагрузка на крюке | 1800, кН |
Условная глубина бурения (колонной 28 кг/м) | 3000, м |
Скорость подъема крюка без нагрузки | 1,36 м/с |
Габаритные размеры в транспортном положении | 21,1х3,3х4,5 м |
Масса | 76 т |
Буровая лебедка | |
Лебедка | В двухбарабанном исполнении |
Модель двигателя | САТ 3408х2 или по согласованию |
Мощность двигателя | 354х2, кВт |
Трансмиссия | ALLISON-S5610х2 / ALLISON- CLBT5961х2 |
Расчетная мощность на входном валу подъемного агрегата | 750, л.![]() |
Привод буровой лебедки | Механический |
Диаметр и длина барабана лебедки | 480х914,5, мм |
Тип спиральной проточки барабана лебедки | Lebus |
Количество передач лебедки | Передних-6, задних-2 |
Привод шпилевой катушки для свинчивания/развенчивания труб | Гидравлический |
Основной тормоз лебедки | Ленточный или дисковый (гидравлический) |
Тип вспомогательного тормоза лебедки 22”SR | Гидродинамический или электромагнитный |
Аварийный привод лебедки | По выбору |
Число струн талевой системы | 10, шт |
Диаметр каната | 32, мм |
Вспомогательная лебедка | |
Привод вспомогательной лебедки | Гидравлический или электромеханический |
Грузоподъемность | 4,5, т |
Диаметр каната | 16, мм |
Предохранительные устройства 1/2 | 1)автоматический тормоз, 2)защита от перегрузок |
Мачта | |
Тип мачты | Телескопическая, двухсекционная |
Высота мачты | 38, м |
Буровое основание | Сборное |
Высота до подроторных балок | 5, м |
Высота балкона | 20,4 м |
Наземное подвышечное основание мачты | Фундамент |
Максимально допустимая скорость ветра при поднятии/опускании мачты | 30 км/ч |
Ветровая нагрузка | 100, км/ч |
Ротор | |
Модель ротора | ZP205 |
Диаметр проходного отверстия | 520,7 мм |
Максимальная статистическая нагрузка на стол ротора | 350 т |
Привод ротора | Механический |
Трансмиссия привода ротора | карданный вал через КПП |
Вертлюг | |
Модель вертлюга | SL225 |
Максимальная нагрузка | 2250, кН |
Номинальное рабочее давление | 34,5 МПа |
Крюкоблок | |
Модель крюкоблока | YG170 |
Максимальная нагрузка | 1700, кН |
Предохранительная защелка | Пружинного типа |
Транспортная база | Самоходный тягач |
Колесная формула шасси | 14×8 |
Минимальный радиус поворота | 42, м |
Минимальный клиренс | 340, мм |
Давление пневмосистемы/ гидросистемы | 0,9/14, МПа |
Напряжение сети управления/ освещения/ силовой | |
Аварийный генератор | По согласованию |
Модель бурового насоса | F1000, F1300, 3NB1000, 3NB1300 PZ9, PZ10 или по согласованию |
Количество буровых насосов | 2 |
Общий объем емкостей бурового раствора | 200, м3 |
Верхний привод (TOP DRIVE) | По согласованию |
Мобильная буровая установка ZJ-40 | ООО «ЮжУралНефтегаз»
Главная
Раздел каталога:
Мобильные буровые установки производства КНР
Данная техника обрела популярность на крупных месторождениях и в пустынных условиях. Обусловлено это высоким качеством сборки техники и выдающимися характеристиками соответственно. Установка имеет передвижную базу, оснащена механической приводной системой и соответствует всем требованиям качеств и нормативам.
На территории РФ данная установка востребована в связи с особенностями конструкции и качестве используемых материалов. Возможно использование даже на крайнем севере, так как установка рассчитана на работы при низких температурах.
Конечная стоимость зависит от многих факторов, таких как:
- Курс доллара;
- Выбранная модель и технические параметры;
- Особенности заказа и комплектации;
- Завод производителя;
- Стоимость доставки в ваш регион;
Рассчитать стоимость желаемой установки вы можете, отправив заявку на сайте, позвонив по телефону или обратиться лично по адресу нашей компании.
Технические характеристики установки ZJ40:
Модель | Мобильная (полуприцепная) буровая установка (МБУ) ZJ40 |
Максимальная нагрузка на крюке | 2250, кН |
Условная глубина бурения (колонной 28 кг/м) | 4000, м |
Скорость подъема крюка без нагрузки | 1,36, м/с |
Габаритные размеры в транспортном положении | 20,4х3,3х4,5, м |
Лебедка | В двухбарабанном исполнении |
Расчетная мощность на входном валу подъемного агрегата | 1000, л.![]() |
Диаметр и длина барабана лебедки | 635х1254, мм |
Количество передач лебедки | Передних-6, задних-2 |
Основной тормоз лебедки | Дисковый (гидравлический) |
Вспомогательный тормоз лебедки | Гидродинамический или электромагнитный |
Аварийный привод лебедки | По выбору |
Число струн талевой системы | 10, шт |
Диаметр каната | 32, мм |
Тип вышки | Телескопическая, двухсекционная |
Высота вышки | 39, м |
Подроторное основание | складное |
Высота до подроторных балок | 5,7, м |
Высота балкона | 20,4, м |
Ветровая нагрузка | 100, км/ч |
Модель двигателя | САТ 3412х2 или по согласованию |
Мощность двигателя | 600х2, кВт |
Трансмиссия | ALLISON-S6610х2 / ALLISON- CLBT6061х2 |
Напряжение сети управления/ освещения/ силовой | 24/220/380, В |
Давление пневмосистемы/ гидросистемы | 0,9/14, МПа |
Аварийный генератор | По согласованию |
Крюкоблок, максимальная нагрузка | YG225,2250, кН |
Модель вертлюга, максимальная нагрузка | SL225, 2250, кН |
Модель ротора, D проходного отверстия | ZP275, 698,5, мм |
Минимальный радиус поворота | 40, м |
Минимальный клиренс | 340, мм |
Верхний привод (TOP DRIVE) | По согласованию |
Модель бурового насоса | F1300, F1600, 3NB1300, 3NB1600 PZ10, PZ11 или по согласованию |
Количество буровых насосов | 2 |
Общий объем емкостей бурового раствора | 240, м3 |
Создание и продвижение сайтов | Веб-студия «Веста»>
Архив новых буровых установок — Mobile Drill International
Новые буровые установки
Гидравлический
В2400
B29
B29 — настоящая многоцелевая буровая установка для геолого-экологических работ.
Для использования с полым штоком, SPT, колонковым бурением, вращающимся буром и погружным пневмоударником.
B31
Модель B31 имеет ход подачи 68 дюймов и максимальную скорость вращения 770 об/мин. Идеально подходит для разведки фундаментов, бурения отверстий под столбы, поиска полезных ископаемых и заполнителей в окружающей среде, а также бурения неглубоких поверхностей.
В37
B53
B53 — это компактная гидравлическая буровая установка, размеры которой позволяют устанавливать ее на различных носителях. Он отлично подходит для многоцелевых буровых установок и бурения под углом с усилием втягивания 24 000 фунтов и усилием опускания 31 400 фунтов.
В54
В80
B37X
B37X имеет версии LO и Ls. Обе версии используются в приложениях со шнеком, SPT, Coring, Rotary и DTH.
B48X
Модель B48X известна как рабочая лошадка для геотехнических и экологических отраслей.
B54X
B54X — многоцелевая рабочая лошадка для геотехнических и экологических отраслей. Используется в приложениях для отбора керна – роторного – с полым штоком и непрерывного полета.
Механические
В51
B-51 — это новая версия классической мобильной буровой установки, обладающей мощностью и универсальностью: она имеет доступный крутящий момент 9 876 футо-фунтов, может устанавливаться на гусеничном ходу или на грузовике, что делает ее идеальной для рынка буровых установок с полым штоком длиной 100–125 футов. Небольшой механический привод, идеально подходящий для геотехнического рынка. Сердцем B-51 является трансмиссия с переключением под нагрузкой, которая дает оператору возможность переключать передачи и даже направление без остановки вращения. Эта функция дает оператору новый уровень контроля над бурильной колонной при бурении в жестких/липких глинах, обеспечивая более быструю и безопасную добычу в самых тяжелых условиях.
B57
Механическая дрель B57 — одна из самых универсальных буровых установок Mobile Drill с высокой окупаемостью ваших инвестиций. Используется в приложениях Rotary — Continuous Flight — Hollow Stem и Diamond Core.
B58
Буровой станок B58 — совершенная геотехническая буровая установка. Используется в воздушно-буровых роторных установках – с полым штоком – для отбора керна и SPT.
B60
ГИДРАВЛИЧЕСКАЯ СИСТЕМА ПОДАЧИ
- Прижимное усилие: 23 300 фунтов [10 569кг]
- Усилие втягивания: 35 300 фунтов [16 012 кг]
- Скорость подачи вниз: 61 фут/мин [18,6 м/мин]
- Скорость подачи, отвод: 40 фут/мин [12,2 м/мин]
- Ход подачи: 6 футов [1,83 м]
СИЛОВОЙ БЛОК
- Палубные двигатели: Cummins, Deutz Diesel
ГИДРАВЛИЧЕСКИЕ НАСОСЫ
- Первичный насос: 90,9 л/мин [24 гал/мин]
- Вспомогательный насос: 24 гал/мин [90,9 л/мин]
ВРАЩАЮЩАЯСЯ ГОЛОВКА
- 4-СКОРОСТНАЯ
- Открытое отверстие: 4-3/4 дюйма [120,7 мм]
- ОПЦИЯ С ВЫСОКИМ КРУТЯЩИМ МОМЕНТОМ
Максимальная скорость вращения: 664 об/мин
Максимальный крутящий момент: 18 900 ft-lb [25 624 Нм] - ВЫСОКОСКОРОСТНАЯ ОПЦИЯ
Максимальная скорость вращения: 961 об/мин
Максимальный крутящий момент: 13 000 ft-lb [17 625 Нм]
РАСЧЕТНАЯ ЭКСПЛУАТАЦИОННАЯ ПРОИЗВОДИТЕЛЬНОСТЬ
- Шнеки с полым штоком, 4-1/4 дюйма [108 мм] ID: 350 футов [106,7 м]
- Шнек непрерывного действия, 6 дюймов [152,4 мм], внешний диаметр: 450 футов [137,2 м]
- Вращательное бурение, наружный диаметр бурильной трубы 2-5/8 дюйма [66,7 мм]: 1550 футов [472,4 м]
- Алмазное колонковое бурение, N Канат: 2350 футов [716,3 м]
- Примечание.
Вышеупомянутая производительность бурения может варьироваться в зависимости от геологических условий и варианта вращающейся головки.
АВТОМАТИЧЕСКИЙ МОЛОТ SPT
- Стандарты ASTM D-1586, для стандартных и тяжелых условий эксплуатации
- 140 фунтов [63,5 кг], 170 фунтов [77,1 кг]
- 300 фунтов [136,1 кг]
- Доступны пули 340 фунтов [154,2 кг]
- Гидравлический самокомпенсирующий
ВЫРАВНИВАЮЩИЕ СТОЙКИ
- Одинарная передняя/двойная задняя, 24 дюйма (609,6 мм) ИЛИ
- Ход 36 дюймов (914,4 мм)
ПОДЪЕМНИК
ГЛАВНЫЙ
- Однолинейная грузоподъемность: 12 000 фунтов [5 443,1 кг]
- Линейная скорость: 52 фута/мин [15,85 м/мин]
- Диаметр кабеля: 5/8 дюйма (0,625) [15,9 мм]
- Длина кабеля: 30,5 м (100 футов), стандарт
ОСНОВНОЙ
- Однолинейный Вместимость: 8 500 фунтов [3 855,5 кг]
- Линейная скорость: 0–75 футов/мин [0–22,9 м/мин], 0–325 футов/мин [0–99,1 м/мин] в обратном направлении
- Диаметр кабеля: 1/2 дюйма (0,500) [12,7 мм]
- Длина кабеля: 30,5 м (100 футов), стандарт
ВСПОМОГАТЕЛЬНЫЙ
- Емкость одной линии: 4 500 фунтов [2 041,2 кг]
- Линейная скорость: 0–135 футов/мин [41,2 м/мин]
- Диаметр кабеля: 5/16 дюйма (0,325) [8,3 мм]
- Длина кабеля: 30,5 м (100 футов), стандарт
ПРОВОД
- Вместимость одной линии: 1200 фунтов [544,3 кг]
- Линейная скорость: 0–500 футов/мин [0–152,4 м/мин]
- Диаметр кабеля: 3/16 дюйма (0,185) [4,7 мм]
- Длина кабеля: 400 футов [121,9 м], стандарт
- Вместимость лебедки: трос длиной 1066,8 м [3500 футов]
БЕЗОПАСНЫЙ ОТВОД
- Вместимость одной линии: 900 фунтов [408,23 кг]
- Линейная скорость: переменная вверх, свободное падение вниз
- Диаметр кабеля: 1/4 дюйма (0,250) [6,4 мм]
- Длина кабеля: 91,4 м [300 футов], стандарт
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
- Мачта: 26 футов [7,9 м] или 30 футов [9,1 м]
- Основание скольжения внутрь/назад скольжения из стороны в сторону
- Комбинированная стойка для шнека и штанги над декой
- Шнековые стойки под кузовом откидываются
- Корыто для стержней
- Ящики для инструментов
- Резервуары для воды 100–500 галлонов [37,5–1892,5 л] из нержавеющей стали
- Верхний водяной вертлюг
- Напорная труба
- Водяные насосы
- Гидравлический зажимной патрон
- Разрывной ключ
- Адаптеры для быстрой замены приводного инструмента
- Система зажима стержня
- Буровая платформа
ВАРИАНТЫ МОНТАЖА
- Грузовик
- Прицеп
- Гусеничная тележка
Портативный
Minuteman
Minuteman — совершенная портативная газовая/электрическая дрель.
Эта дрель с ходом подачи 68 дюймов и максимальной скоростью вращения 460 об/мин используется для предварительных заявок — бетонных колонок — асфальтовых колонок и тестового бурения.
Свяжитесь с нами — Mobile Drill International
Пожалуйста, заполните нашу форму, и мы свяжемся с вами в ближайшее время.
- 3807 Мэдисон Авеню
Индианаполис, IN 46227 - 1-800-766-3745
- 1-317-787-6371 (прямой)
- 1-317-784-5661 (факс)
С вами свяжутся в течение 24 часов
Имя
Фамилия
Компания
Заголовок
Электронная почта
Телефон
Сообщение
Встретиться Команда
Larry Orzeske
GENERAL MANAGER
Email: [email protected]
Cell: 317-294-6883
Direct: 317-452-4233
О Ларри
Ларри присоединился к команде мобильных продаж в июле 2012 года и в настоящее время возглавляет отдел продаж. В его обязанности входит руководство продажами и маркетингом, разработка продуктов, обслуживание клиентов, а также организация обслуживания на месте и обучение клиентов по всему миру. Ларри является выпускником Университета Индианы, и с ним можно связаться по вопросам продажи запчастей, инструментов и буровых установок.
John Walker
TOOLING VP & SOUTHEAST TERRITORY MANAGER
Email: [email protected]
Cell: 317-709-5100
Direct: 317-452-4239
О Джоне
Джон — член команды Mobile во втором поколении, который вместе со своим отцом начал работать в Mobile в 1976 году. Он работал в сфере выездного обслуживания, продаж и управления в MDI. Джон является экспертом по запчастям и инструментам и занимается внешними продажами на Среднем Западе и юге США.
Брет Майерс
Менеджер по продажам
Электронный О Брете
Брет окончил Государственный университет Болла и работает в команде мобильных продаж с июня 2011 года. Брет имеет более чем 15-летний опыт работы в сфере продаж и помог сосредоточить внимание на мобильных устройствах, обеспечивая лучшее обслуживание клиентов в отрасли.
Стив Моррис
ПРОДАЖА ЗАПЧАСТЕЙ И ИНСТРУМЕНТА
Эл. О Стиве
Стив начал работать в магазине Mobile Drill в 1976 году и стал штатным экспертом по продуктам и историком MDI. За время работы в Mobile Стив работал почти во всех отделах и теперь специализируется на продаже запчастей и инструментов.
Дэйв Болдуин
GREAT LAKES/MIDWEST TERRITORY МЕНЕДЖЕР ПО ПРОДАЖАМ
Эл. почта: [email protected]
Моб. Larry Orzeske
GENERAL MANAGER
Email:
[email protected]
Cell: 317-294-6883
Direct: 317-452-4233
О Ларри
Ларри присоединился к команде мобильных продаж в июле 2012 года и в настоящее время возглавляет отдел продаж. В его обязанности входит руководство продажами и маркетингом, разработка продуктов, обслуживание клиентов, а также организация обслуживания на месте и обучение клиентов по всему миру. Ларри является выпускником Университета Индианы, и с ним можно связаться по вопросам продажи запчастей, инструментов и буровых установок.
Джон Уокер
TOOLING VP & SOUTEAST TERRITORY MANAGER
Электронная почта:
[email protected]
Мобильный: 317-709-5100
Прямой: 317-452-4239
О Джоне
Джон — член команды Mobile во втором поколении, который вместе со своим отцом начал работать в Mobile в 1976 году. Он работал в сфере выездного обслуживания, продаж и управления в MDI. Джон является экспертом по запчастям и инструментам и занимается внешними продажами на Среднем Западе и юге США.
Bret Myers
Менеджер по продажам
Электронная почта:
bret.
