Moba система нивелирования – MOBA 3D-GS — это полностью автоматическая система нивелировки. MOBA 3D-GS увеличила производительность работы на объекте, как минимум, в 2 раза.

Содержание

Система автоматической нивелировки Moba Levelling

MOBA поощряет интеллект - даже в машинах.

MOBA разрабатывает и производит как компоненты, так и дружелюбные системы.

Являясь технологическим лидером, MOBA разрабатывает продукты с прицелом на будущее . MOBA была одной из первых компаний, которая приняла решение реализовать потенциал систем нивелировки на рынке автоматизации машин, и последовательно стремится к своей цели.

Компоненты модульной системы MOBA могут быть интегрированы в существующие системы и оборудование в любое время и обеспечить последующее расширение благодаря открытой системе интерфейсов.

Основной идеей MOBA является упрощение систем функционирования машин.

MOBA разрабатывает простые системные решения, которые хорошо продуманы, разработаны и проверены для усовершенствования мобильной электроники.

MOBA устанавливает стандарты с 1972 года :

  • Специализируясь на технологиях измерения и контроля,

  • Выступая в качестве партнера для утилизации отходов компаний и муниципальных предприятий ,

  • Являясь лидером на рынке комплектующих изделий в строительных машинах .

История группы MOBA характеризуется стабильным и непрерывным ростом.

Более 250 сотрудников работают на группу каждый день, занимается разработкой инновационных решений и предлагает отличное обслуживание для своих клиентов.

Основные черты систем нивелирования MOBA:

  • Легкость в обращении

  • Абсолютная точность

  • Надежность и безопасность

  • Адаптивность к будущим потребностям

Именно эти концепции вы найдете в MOBA -Matic ®



MOBA -Matic ® - цифровая система нивелировки и управления наклоном для разных мобильных строительных машин , таких как асфальтоукладчики, фрезы, бульдозеры и грейдеры.

Она позволяет интегрировать огромное разнообразие датчиков для выравнивания и регулировки наклона.

Особенности MOBA -Matic ®:

MOBA -Matic ® прост в использовании , очень точен и надежен .

Новые датчики для нивелирования управления могут быть добавлены благодаря модульной конструкции устройства.

Благодаря непрерывной адаптации устройства в течение более десяти лет,MOBA -Matic ® преуспел в объединении надежности с инновационными функциями.

Многие высокоточные 3D системы управления совместимы с MOBA -Matic ®, что позволяет осуществлять высокоточное строительство автомагистралей, а также сложных геометрических поверхностей.

Также возможно создание комбинированных систем с применением датчиков:

  • Лазерный приемник LS- 3000

  • Sonic-Ski ®

  • Big Sonic-Ski ® (модульный)

  • Контроль материала

  • Датчики вращения

  • Датчики склона



Лазерный приемник LS- 3000



LS- 3000 представляет собой высокоточный датчик для измерения уровня с использованием стандартных лазеров.

Отклонения учитываются с точностью до миллиметра в приемном диапазоне 360 °. Измерения производится в окне 290 мм в вертикальном направлении с помощью сигналов частотой 40 Гц. Возможно дальность использования - до 400 м, в зависимости от использованного лазерного излучателя.

Датчик легок в использовании в сочетании с различными блоками управления MOBA.

Благодаря комплексу измерительный строительных лазеров и хорошим свойствам обнаружения LS- 3000, усилия, затраченные на передвижение по строительной площадке могут быть сведены к минимуму.

LS- 3000 – великолепный образец многолетнего опыта MOBA.

Улучшенный механический и электронный дизайн в сочетании садаптированным программный продукт гарантируют удобную работу и качество результата.

Sonic-Ski ®



Измерительная система с пятью ультразвуковыми передатчиками, используемыми для MOBA Sonic-Ski® является уникальной инновацией!

Датчик бесконтактного сканирования облегчает зондирование земли, обеспечивает большую гибкость систем без механического износа, накопления грязи или залипания датчика.

Использование системы датчиков с несколькими головками гарантирует, что все препятствия будут выявлены и исключены из процесса усреднения.

Особенности:

  • Бесконтактные зондирование

  • Нет неточностей по краям

  • Определение препятствий

  • Усреднение

  • Температурная компенсация

  • Возможность использования до 25 см к линии среза

  • Опознание линии среза



Big Sonic-Ski ® (модульный)



Этот сенсор - "большой брат" Sonic-Ski ®. На протяжении более двух десятилетий этот тип сенсора доказывал свою надежность. В современном дорожном строительстве невозможно обойтись без него.

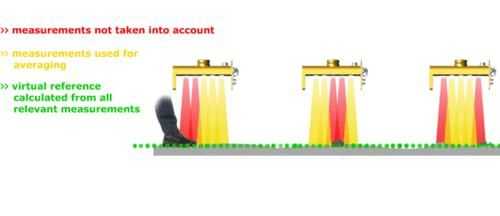

Сенсор представляет собой комбинацию трех сенсоров Sonic-Ski®. Инновационный и уникальный метод измерения Sonic-Ski® основан на среднем расчете в нескольких независимых измерениях. Никакие другие ультразвуковые датчики на рынке не достигают такой высокой степени точности.

Из измерений этого датчика система MOBA -Matic ® вычисляет среднее значение дополнительного и производит виртуальный опорный уровень .

Система работает более эффективно, чем Sonic-Ski ®, так что неровности дороги будут сглаживаться без каких-либо трудностей.

Качественная и виброустойчивая алюминиевая конструкция является надежной, гибкой и простой в использовании и монтировке.

Ширина сканирования до 12 метров.

Особенности:

  • Бесконтактное многоточечное измерение уровня

  • Усреднения неровностей

  • Зондирования в впереди и позади машины

  • Легкая установка

  • Зона строительства может быть задана пользователем

  • Гибкое позиционирование датчиков

Применение:

Усреднение различных измерений дает совершенно ровную поверхность

Material control - Контроль материала



Широкий спектр датчиков и контроллеров служит для управления потоком материала на асфальтоукладчиков .

MOBA - Sonics может быть использован для управления конвейером и шнеком.

Системы контроль материала MOBA приспособлены к различным гидравлическим концептам разных производителей.

В отличие от механических датчиков контроля материала, которые находятся в непосредственном контакте с веществом и нуждаются в постоянной очистке,MOBA - Sonics обеспечивают бесконтактный контроля качества материалов, который требует низких эксплуатационных расходов.

Особенности:

  • Sonics может быть подключен к машине в гибкой форме , так как рабочая точка ( высота материала ) может быть отрегулирована с помощью потенциометра.

  • Sonics являются гибким навесным оборудованием, позволяющем производить точный контроль потока материала.

Опыт и ссылки:

MOBA - Sonics имеет преимущества, которые являются результатом более чем двадцати лет опыта компании и адаптации продукта .

Качество производимого дорожного покрытия сильно зависит от точного контроля потока материала, а это именно та задача, которая может быть выполнена с MOBA - Sonics.

Rotary sensors – поворотные датчики



Датчик Digi- Rotary является одним из наиболее точных датчиков для определения высоты и угла. Но есть и недостатки в механических частях, которые требуют более частого обслуживания.

Используются различные принципы измерения, такие как измерения с помощью потенциометра или датчика Холла.

Имеющиеся различные механические конструкции c использованием поворотных сенсоров, которые позволяют использовать датчики на обеих сторонах машины без переориентации, работать в различных диапазонах измерений, адаптироваться к потребностям пользователя и требуемым параметрам.

Опыт и ссылки:

После нескольких лет использования на различных строительных машинах поворотные датчики MOBA превратились в прочный и надежный датчик для мобильного применения.

Датчики уклона

Более чем 25 лет MOBA разрабатывает датчики уклона для экстремально тяжелый условий работы и получение результата высочайшего класса. Управление лопастями автогрейдера на скорости 10 км / ч при постоянной уклона – одно из ноу-хау MOBA.

Датчик продольного уклона работает на базе динамичного жидкостного сенсора. Он принимает актуальные показания измерения уклона отвала, продольного уклона и учитывает влияние помех, как например, ускорение или толчки. Это обеспечивает выдерживание желаемого поперечного уклона.



Система нивелирования MOBA 3D



Инновационное 3-D решение для автоматического управления. Две цифровые конфигурации MOBA 3D-GS (для GSS* систем) и MOBA 3D-TS (для наземной системы позиционирования) обеспечивают эффективность выполнения работ даже в случае выполнения сложных проектов. Передача данных из офиса к рабочей машине делает планы и дорожные спецификации доступными для незамедлительной реализации: объемы среза и отсыпки четко отображаются на сенсорном экране компьютера машины. Контроль гидравлики системой GS-506 постоянно поддерживает нож на определенной высоте в режиме реального времени или, используя дополнительную функцию, удерживает кромку ножа в одной плоскости.

MOBA 3D-GS разработана для землеройных работ и планировки. При использовании сверхкомпактной GNSS антенны на мачте позиция и высота измеряются с частотой 20 Гц и высочайшей точностью спутниковой системы. Спутниковый приемник, установленный на сверхпрочном ударо- и вибростойком креплении, работает как мобильная станция. Одиночные опорные точки могут надежно работать на любом количестве машин в пределах рабочей зоны 10 на 10 километров.



Абсолютная точность системы соответствует точности спутниковой системы: ± 20 мм для контроля высоты. С точки зрения плоскости эффективность сопоставима с другими датчиками. Система MOBA 3D-MPC и ее сенсорный экран защищены от пыли, влаги, жары и мороза и могут выдерживать вибрацию. Модульный принцип обеспечивает базовой системе GS-506 простоту и скорость работы. Спутниковая конфигурация совместима со многими GPS/GNSS системами.



GNSS антенна

GNSS приемник

Пример использования системы MOBA -Matic ®.



Благодаря системе сенсоров и MOBA -Matic ®, возможно контролировать обе стороны машины независимо. К примеру, слева производится контроль сенсором Sonik-Ski, а справа – лазерным сенсором.


freza-doroga.ru

Системы автоматики

               Преждевременное старение дорожного полотна – это серьезная проблема, которая не только увеличивает расходы на содержание и ремонт построенной дороги. Если дорога не построена правильно сразу, ей обеспечены постоянные ремонтно-восстановительные работы. Страдает репутация компании, растут расходы… Цена ошибки в строительстве дороги очень высока, поскольку дорога должна выдерживать колоссальные нагрузки в течение всего запланированного срока.

                При строительстве дороги традиционным способом однородность покрытия – это трудновыполнимая, практически недостижимая задача. Многочисленные «чистовые» проходы, постоянный геодезический контроль, простои техники в ожидании команды геодезиста и, самое главное, отсутствие специалистов на рынке труда,- вот основные проблемы, которые испытывает подрядчик при строительстве дороги.

                Достижение проектного поперечного уклона основания дороги - это первоочередная задача, стоящая перед подрядчиком. Качество основания напрямую влияет на прочность и «монолитность» дорожного полотна. И в данном случае наилучшим решением проблемы является установка системы MOBA GS-506, предназначенной для грейдера и бульдозера. Имеется несколько вариантов этой системы от самых простых (GS-506 2D) до высокотехнологичных (GS-506 3D) систем.

                Укладка асфальта – это наиболее ответственная стадия строительства дороги, которая включает в себя одновременный контроль продольного и поперечного уклона дороги, толщины укладываемого слоя и ровности поверхности. Выполнить такой объем работы традиционными методами просто невозможно.  Существует несколько вариантов решения проблем контроля укладки асфальта:

System-76, MOBA-Matic в различной конфигурации, большая ультразвуковая лыжа Big Sonic-Ski (с тремя или с четырьмя датчиками высоты).

                Термальная сегрегация – это еще одна острая проблема, которая активно обсуждается. Она появляется, когда асфальт укладывается и уплотняется при неправильной температуре. В результате образуются так называемые «воздушные пузыри», которые мешают правильному уплотнению асфальта, что ведет к его преждевременному разрушению. Раньше контролировать температуру укладываемой смеси было невозможно, однако сейчас уже есть решение этой проблемы. Это система контроля качества укладки асфальта MOBA PAVE-IR.

                Уплотнение – это еще одна стадия строительства, требующая серьезного анализа. Утверждение правильного количества проходов и, что не менее важно, его соблюдение по всей ширине укладки обеспечивает идеальное уплотнение и значительно увеличивает срок жизни дороги. «Интеллектуальное уплотнение» - этот термин появился несколько лет назад. Система для катков МОВА MCA-2000 осуществляют подсчет проходов катка и отображают температуру уплотняемого слоя.

                Традиционные методы дорожного строительства на протяжении поколений хорошо послужили нам. Тем не менее, в настоящее время существует острая необходимость в их модернизации. Более 40 лет назад появились системы МОВА, снабжающие операторов необходимой информацией (поперечный уклон и высота, температурный профиль, кол-во проходов) или полностью контролирующие положение рабочего органа, помогая им выйти на новый уровень. Компания, занимающаяся внедрением новых технологий, гарантирует более высокое качество

moba-3d.ru

Дормашимпорт - Системы нивелирования MOBA


    Один из вариантов комплектации

    Датчик высоты G176M

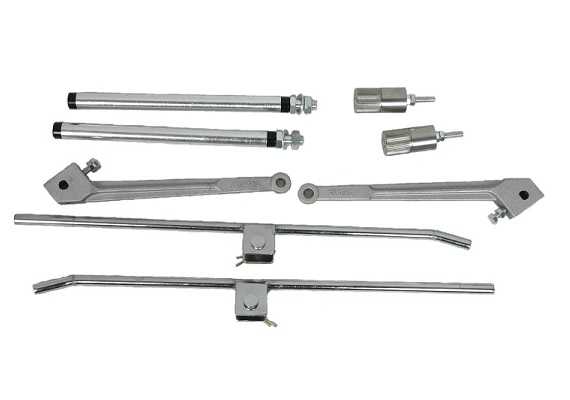

    Набор деталей для работы по струне или поверхности для G176M

    Датчик уклона S276M

    Пульт управления для S276M


Классический комплект системы нивелирования, установленный на многих асфальтоукладчиках производства Брянских заводов. Легендарная надёжность, высокая точность, простота в эксплуатации и доступность, позволяет нам рекомендовать этот комплект для установки на любой асфальтоукладчик или другую машину в функции которой, входит обработка дорожного покрытия с нормированной точностью. О преимуществах применения систем нивелирования в строительстве и ремонте дорог имеется достаточно информации в сети. Ниже описывается конкретная модель, её параметры, комплектация, эксплуатационные характеристики и прочее. Если интересующий Вас вопрос здесь не освещен, то любую дополнительную информацию можно получить обратившись по нашим контактам . Обращаем внимание на то, что варианты комплектации устройств, предлагаемых компанией "Дормашимпорт", очень разнообразны, поэтому обязательно уточняйте комплектацию при заказе. На этих фотогрфиях показана наиболее востребованная комплектация .

Параметры датчика высоты G176M

Корпус прибора выполнен из стали толщиной 3 мм и имеет ширину 100 мм и высоту 159 мм вместе с крепёжной вставкой диаметром 63.5 мм, находящейся в верхней части корпуса. Для крепления прибора на дорожно-строительной машине имеется регулируемый по высоте штатив, позволяющий оперативно менять положение и демонтировать прибор.

Название параметра Значение параметра
Напряжение питание от 10 до 40 вольт
Потребляемый ток 0.5 ампер (без исполнительных клапанов)
Макимальный ток нагрузки 3 ампера
Тип выходного сигнала ON/OFF with PWM(3 Hz), NPN
Рабочий диапазон +/- 80 мм
Разрешение 0.25 мм
Чувствительность Регулируемая, до 6 мм "мёртвой зоны"
Рабочий температурный диапазон от -10°С до +60°С
Температура при хранении от -25°С до +75°С
Допустимая вибрация до 4g, 10-100Hz
Масса 1.9 кг
Класс защиты IP54

Для подключения к бортовой сети, на корпусе датчика имеется 7-контактный разъём типа "папа". В комплекте имеется соответствующий соединительный шнур - 7-контактный разъём со стороны датчика, и 10-контактный разъём со стороны машины. Если электрооборудование дорожно-строительной машины не позволяет использовать данную полярность выходного сигнала, то можно задействовать дополнительный адаптер, преобразовывающий выход прибора в "PNP" ( это тот случай, когда исполнительные электромагниты подключены к минусу бортовой сети ).


Таблица чувсвительности датчика высоты G176M

Чувствительность прибора выставляется регулятором на передней панели.

Чувствительность Мёртвая зона Рабочий диапазон
1 +/- 3.0 мм 23.0 мм
2 +/- 3.0 мм 21.0 мм
3 +/- 2.5 мм 19.0 мм
4 +/- 2.25 мм 15.0 мм
5 +/- 1.75 мм 12.0 мм
6 +/- 1.25 мм 10.0 мм
7 +/- 1.0 мм 6.5 мм
8 +/- 0.5 мм 4.0 мм
9 +/- 0.5 мм 2.0 мм
10 +/- 0.5 мм 1.0 мм

Органы управления датчика высоты G176M

На передней панели прибора находится 2 тумблера, две индикаторные лампочки и ручка регулятора чувствительности. Один из тумблеров заблокирован и не используется, а второй ( "ON/STANDBY" ) служит для подключения исполнительных гидроклапанов к выходам прибора. Два индикатора сигнализируют о подаче сигнала на исполнительные механизмы верхнего или нижнего движения соответственно.

Параметры датчика уклона S276M

Электрические и габаритно-весовые параметры этого прибора идентичны вышеописанному за исключением того, что этот прибор имеет выносной пульт управления и массивное основание из стали толщиной 10 мм, и поэтому его вес составляет 2.9 кг. В отличие от вышеописанного датчика высоты, здесь разблокирован тумблер "SLOPE" , а также на корпусе имеется 5-контактный разъём и крепёжная скобка для пульта управления. Для крепления к корпусу машины, в основании прибора имеется четыре отверстия под болты. Назначение электрических контактов на 7-контактном разъёме подключения к машине, такое же как и у датчика высоты.


Органы управления датчика уклона S176M

Тумблером "SLOPE" указывается, на какой стороне машины установлен исполнительный механизм. То есть, какой стороной машины будет управлять прибор. На панели управления расположены четыре квазисенсорные кнопки, которыми и выставляется режим работы. Для максимального использования возможности высокоточной работы прибора, перед началом работы оператор выполняет простую операцию калибровки.

xn--80ahnociehegw0e.xn--p1ai

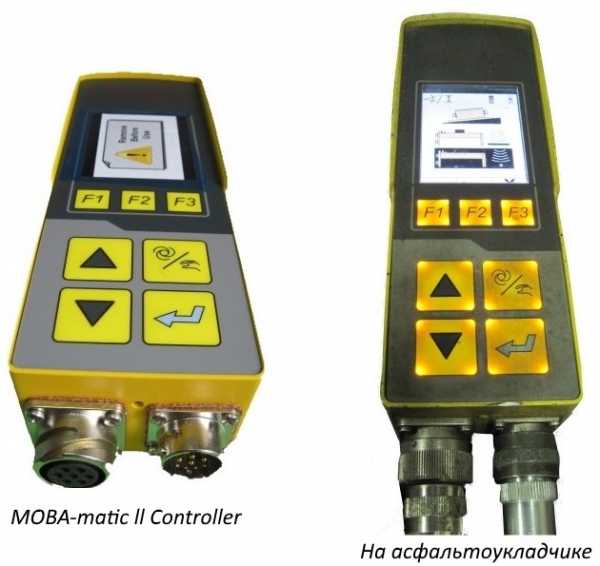

MOBA-matic ll A02 CAN

MOBA-matic ll универсальная система управления и регулирования рабочими органами любых типов строительно-дорожных машин: асфальтоукладчиков, бетоноукладчиков, укладчиков литого асфальта,  автогрейдеров, бульдозеров, дорожных фрез. Благодаря широкому выбору датчиков для измерения высоты и уклона, полной взаимозаменяемости, удобству в обращении и высокой эксплуатационной надежности система  нивелирования MOBA-matic II, заслуженно, занимает ведущее положение среди подобных АСУ. Немаловажно то, что современное программное обеспечение основного компонента MOBA-matic II – регулятора MMC-2000, включает в себя полную опцию на русском языке. В комплект поставки входит также подробная инструкция по эксплуатации на русском языке.
Система выполнена на основе современной микропроцессорной техники и работает с шиной CAN (Controller Area Network, локальная сеть контроллеров). Шина CAN соответствует последнему стандарту для электрического оборудования транспортных средств и гарантирует максимальную надежность АСУ. Кроме того, она обеспечивает удобное централизованное управление, а благодаря модульному принципу шины возможно последовательное расширение системы. Легко комбинировать сочетания различных датчиков с одним регулятором, усложняя или упрощая систему, в зависимости от конкретной выполняемой работы. При этом регулятор сам определяет вновь установленные приборы. Таким образом, цифровой регулятор является основным элементом системы нивелирования, с ним можно комплектовать АСУ, что называется: «от простого - к сложному», последовательно докупая новые приборы, датчики и кабели подключения. Для каждого контура регулирования или борта машины используется один регулятор с одним или несколькими, выбранными датчиками. Но это не значит, что для каждого борта надо иметь свой регулятор. Регулятор, как и датчики, легко перенести, настроить на противоположный борт машины. Кроме этого, один и тот же регулятор с датчиками или без них можно использовать на различных типах машин.  Например, регулятор с ультразвуковыми датчиками высоты Sonic-Ski отлично работают на дорожной фрезе, потом на асфальтоукладчике, при этом штатные датчики уклона, канатный датчик интегрируются во вновь создаваемую систему нивелирования. В памяти регулятора можно запомнить конкретную СДМ, чтобы свести до минимума настройки после его возвращения.

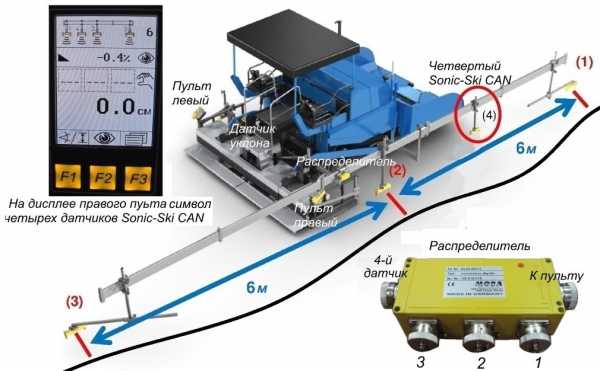

АСУ Moba-maticll A02 "Ультразвуковая лыжа" для асфальтоукладчика. На правый борт укладчика установлена несущая балка из алюминиевого сплава, на которой закреплены четыре ультразвуковых датчика высоты Sonic-Ski plus CAN. Эта схема расположения приборов позволяет максимально эффективно нивелировать волны дорожного покрытия длиной от 12 до 3 метров.

 На фото пультом управления выбран для настройки датчик Sonic-Ski CAN, работающий по струне. Универсальный цифровой регулятор (пульт управления) MOBA-matic ll Controller MMC-2000, номер по каталогу 04-25-10500. Может эффективно работать на всех дорожно-строительных машинах с электромагнитным управлением гидроприводов рабочих органов, с любым набором датчиков системы CAN: асфальтоукладчики, дорожные фрезы, автогрейдеры, скреперы, распределители материала и др. Возможности MMC-2000 максимально раскрываются, когда с ним создается система нивелирования Big Sonic-Ski «Большая ультразвуковая лыжа» бесконтактного сканирования или просто "Большая лыжа" контактного сканирования контрольной поверхности. В комплекты этих автоматик могут входить три или четыре ультразвуковых датчика Sonic-Ski CAN, Sonic-Ski plus CAN в любых сочетаниях, ультразвуковые датчики Dual-Sonic CAN, цифровые поворотные датчики Rots-0300, канатные датчики Rops-0900 в различных комбинациях. В зависимости от решаемой задачи, можно подбирать более десяти вариантов сочетаний датчиков. Кроме этого, на асфальтоукладчике, например, с раздвинутой плитой и Big Sonic-Ski Большими лыжами, установленными на оба борта, возможно перекрестное управление. В зависимости от настройки автоматики, можно с пульта управления одного борта контролировать работу датчиков противоположного борта; контролировать и настраивать датчики противоположного борта; контролировать и настраивать датчики обоих бортов. Статья не закончена

Прямой телефон: 964-88-77

E-mail: Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Подробности
Просмотров: 1225

sdmleveling.ru

Системы нивелирования. Эволюция системы автоматической нивелировки MOBA.

В 1972 году конструкторское бюро Пола Хармса, которое впоследствии стало компанией MOBA,  начало поставки аналоговых систем контроля продольного и поперечного уклона из США. Помимо поставки оно занималось ремонтом и сервисом этих систем. Через 17 лет, в 1989 году, на рынок вышла аналоговая система контроля MOBA. Предназначалась она для автоматического контроля положения выглаживающей плиты асфальтоукладчика. Назывались системы G-176 (для контроля высоты) и S-276 (для контроля поперечного уклона). Обе системы представляли собой связку датчик-пульт управления и крепились на выглаживающую плиту асфальтоукладчика.

В 1990 году была выпущена новая система MOBA-Matic PWM (Pulse Width Modulation). Система полностью поменяла свою структуру: к цифровому пульту управления можно было подключить различные типы датчиков. Система приняла модульную структуру, в отличие от системы предыдущего поколения. Появление цифрового контроллера существенно упростило работу оператора выглаживающей плиты, значительно снизив его нагрузку. Единственным недостатком системы оказалась возможность подключения только одного датчика к цифровому пульту управления.

Через 11 лет, в 2001 году вышла система MOBA-Matic CAN, использующая CAN-интерфейс (Control Area Network).  Благодаря CAN стало возможным подключать несколько датчиков к одному пульту управления. Оператор мог выбрать нужный ему датчик в меню пульта. Система стала еще более универсальной и удобной в управлении.

В конце 2011 года на рынок поступила система MOBA-Matic II. Она оснащается новым цифровым пультом управления с 3.5” цветным дисплеем. Система MOBA-Matic II отличается повышенным комфортом управления и надежностью. Новый пульт управления получил программное обеспечение А02, благодаря которому система расширила свою функциональность (подробнее).

MOBA-Matic II – это универсальная система автоматической нивелировки. Огромный выбор датчиков для измерения уклона и высоты позволяет подобрать комплектацию системы непосредственно под задачи проекта. Система MOBA-Matic II – это идеальный вариант для установки на асфальтоукладчики, дорожные фрезы, бетоноукладчики и другую дорожно-строительную технику.
