Многофункциональное стекло – Что такое мультифункциональное стекло или i-стекло

Разница между энергосберегающим и мультифункциональным стеклом.

Давайте подробнее рассмотрим вопрос об излучениях и пропускании излучений стеклами, дабы понять принцип работы и отличие энергосберегающих стекол от мультифункциональных.

Все мы из курса физики помним, что солнце излучает помимо видимого света излучения, не видимые нашему глазу, но несущие в себе энергию.

• Ультрафиолетовое излучение – это излучение, благодаря которому мы на улице можем загорать, но оно несет мало тепловой энергии, всего около 2%. Именно УФ-лучи вызывают выцветание и выгорание поверхности обоев, краски и иных элементов декора помещения. Так вот однокамерный стеклопакет в сочетании со стеклом Clima Guard (энергосберегающее) пропускает 35% УФ-излучения, а Clima Guard Solar (мультифункциональное) – 25%. Это очень хорошие показатели!
• Видимый свет – свет, который мы можем различать. И он уже несет большую част тепловой энергии, около 48-49%. Можно снизить светопропускание стекла, этим самым мы снизим количество тепла, которое в итоге попадет в комнату. Но при этом нам нужно позаботится о дополнительном освещении, а это затраты. Соответственно видимый свет нам необходимо максимально сохранить.
• Инфракрасное излучение – это волны, которые также несут много тепловой энергии, практически наравне с видимым светом, около 49-50%. Но это излучение не видно глазу человека. Соответственно именно от таких волн нам и нужно защитится, что бы не возникало излишнего нагрева помещения внутри. Излучение может быть как в длинноволновом диапазоне, так и коротковолновом. Короткие волны легко проникают через обычные стекла и энергосберегающие стекла ( i-стекло препятствует только длинноволновому излучению). Короткое ИФ-излучение нагревает предметы и поверхности комнаты, после чего уже нагретые предметы излучают тепло, но уже в длинноволновом диапазоне!

Стекло Clima Guard Solar благодаря специальному покрытию защищает нас от коротковолнового ИФ-излучения и летом оберегает от перегрева, а зимой не дает выйти теплу от отопительных приборов наружу, отражая обратно в помещение длинноволновое ИФ-излучение.

Поэтому в помещения, окна которых выходят на солнечную сторону и активно подвергаются солнечным излучениям мы настоятельно рекомендуем устанавливать мультифункциональное стекло в стеклопакет.

xn--80aesfmdfw.xn--90ais

Мультистекло — выбор современных людей ценящих комфорт

Из статьи Вы узнаете:

Что лучше, мультистекло или энергосберегающее?

На нашем рынке мультистекло появилось не так давно, но уже завоевало огромную признательность наших соотечественников. Однако при выборе многие покупатели путают стеклопакеты с установленным мультистеклом со стеклопакетами с энергосберегающими стёклами. Такая ошибка совсем не удивляет, ведь и то и другое стекло превосходно изолируют тепло в зимнюю пору, а летом не позволяет проникать излишкам тепла во внутрь помещения. Однако мультифункциональное стекло в жарку всё же предпочтительней, так как ему присущи более высокие характеристики. Чтобы убедиться в этом можно рассмотреть один пример из реальной жизни.

В квартире, которая выходит окнами с энергосберегающими стёклами на солнечную сторону в жару столбик термометра поднялся до отметки в тридцать пять градусов, тогда как за окном с установленным мультифункциональным — столбик дошёл лишь до отметки в двадцать пять градусов, как видите, разница существенная.

Есть ли разница в строении?

Структура стекла энергосберегающего имеет от трёх до пяти слоёв покрытия. Такое покрытие создают в условиях вакуума и с использованием магнетрона. Слой за слоем на стекло накладывается оксид металла, это может быть олово или же серебро, также диэлектрики и специальный керамический слой выполняющий защитные функции.

Комбинированное нанесение слоёв серебра помогает достичь поглощения излучений тепла от нагретых тел (тёмных). Однако солнечные лучи помимо длинноволнового диапазона могут включать и короткие волны, в этом случае слои серебра уже не могут бороться с отражением такого излучения. В зимнюю пору всё отлично, тепло прекрасно изолируется, однако летом показатели не такие уж и хорошие как у мультифункционального стекла, в котором

от семи до десяти слоёв серебра.

Тандем мультистекла (многофункционального) и энергосберегающего в составе стеклопакета.

Плюсы мультифункционального стекла.

Мультистекло отличается множеством преимуществ, среди которых особо хотелось бы выделить эти:

• Отличные показатели теплоизоляции в холодное время года.
• В летнюю пору отражают тепловой диапазон и солнечную радиацию.
• Отличные показатели шумоизоляции.
• Незначительная зеркальность – хорошо защищают от любопытных взглядов с улицы.
• Стекло можно подвергнуть ламинированию.
• Высокая ударопрочность.

Преимущество многофункционального стекла над обычным.

Монтаж мультиокон позволяет летом существенно сэкономить деньги на электроэнергии, которая затрачивается на системы кондиционирования. Предметы интерьера не будут подвержены воздействию сильных солнечных лучей, следовательно, дольше сохранят свою привлекательность. Обои на стенах не будут желтеть и выгорать, значит сама собой отпадает надобность в проведении частых ремонтов. В зимнюю пору с мультиокнами будет тепло, это оцените не только вы, но и ваши растения расположенные на подоконниках. Не пострадает и освещённость в помещении, а в результате до восьмидесяти процентов тепла останется внутри комнаты.

Стеклопакеты, оснащённые мультистеклом, станут отличным решением для создания уютного и комфортного жилья на многие десятилетия жизни, эти окна будут радовать не только вас, но и ваших детей. Срок службы по гарантии составляет до двадцати лет, но поверьте, такие окна прослужат куда дольше.

Просмотров: 7 170

---



« Предыдущая запись Следующая запись »

oknoudoma.ru

Мультифункциональные стекла для пластиковых окон. Пластиковые окна REHAU в Москве.

Защищают от жары

В летний зной поиск прохлады — самое естественное желание. Защититься от палящих солнечных лучей можно различными способами: зашторить окна, затонировать стекла или закрыть жалюзи. Однако в этом случае вы попадаете в мрачное помещение, нуждающееся в подсветке. Есть и другой выход — для охлаждения можно воспользоваться кондиционером или вентилятором. Но и при этом варианте мы увеличиваем траты на потребление электроэнергии. Максимально экономично и эффективно решить проблему поможет установка стеклопакетов с мультифункциональными стеклами от «Оконные системы».

Специальные покрытия мультифункциональных стекол отражают почти 60% солнечных лучей и в 3 раза эффективнее обычных окон, а результат их применения сравним с защитой полностью закрытых жалюзи.

Сделайте свое пребывание в квартире комфортным без каких-либо регулярных затрат и получите отличное решение для защиты от жары!

Оберегают от холода

Желание жить в комфорте и не чувствовать большее время года холод заставляет многих потребителей заказывать теплосберегающие окна. Стекло в такой конструкции занимает около 80% всей ее площади, но и это не всегда дает эффективного решения.

Мульфункциональные стекла высокорезультативно препятствуют потере тепла, эффективно отражая энергию от нагревательных приборов внутри, поэтому комната «остывает» медленно, сохраняя для вас надолго комфорт и уют.

Использование мультифункционального стекла устраняет появление сквозняков, устойчиво к возникающим перепадам температур. В непосредственной близости от них вы можете расположить диван или кровать, будьте уверенны — конденсат и изморозь в краевых зонах вас не побеспокоят.

Избавьте себя от лишних трат на отопление и наслаждайтесь отдыхом!



Заказ на установку мультифункциональных стекол производится по телефону  +7 (495) 788-68-24, по адресу электронной почты [email protected] или через форму обратной связи.

Почему клиенты выбирают нас?

Бесплатный замер

Гарантия 5 лет

Оплата по факту

Квалифицированные монтажные бригады

качественные материалы

Гибкая система
скидок





www.okno-moskva.ru

Многофункциональное стекло

Pilkington Eclipse Advantage

Pilkington Eclipse Advantage — стекло с твердым покрытием, сочетающее в себе солнцезащитные и низкоэмиссионные свойства. Оно легко в обработке и не требует специальных условий хранения.

Преимущества

— Энергоэффективность – сочетает низкоэмиссионные и солнцезащитные свойства, сокращая затраты на использование энергии для обогрева и кондиционирования помещений по сравнению с обычным стеклом
— Мультифункциональность – обеспечивает естественный цвет, довольно низкую отражательную способность, высокое пропускание света и контроль над попаданием ярких солнечных лучей в помещение
— Прочность и долговечность твердого покрытия – продукт можно резать, устанавливать в стеклопакеты, ламинировать, закаливать, подвергать термическому упрочнению и гнуть, используя стандартные технологии, применяемые для обычного стекла

Выпускается в следующих цветах: бесцветное, сине-зеленое, голубое Arctic Blue, серое, бронзовое, зеленое Evergreen. Сохраняет цвет при термической обработке.

Pilkington Suncool Range

Серия Pilkington Suncool — это ряд высокоэффективных солнцезащитных стекол с мягким покрытием, характеризующихся высоким светопропусканием и отличными низкоэмиссионными свойствами. Выпускаются в различных оттенках и с различными характеристиками.

Данные виды стекол имеют оптимальную комбинацию таких параметров как светопропускание и солнечный фактор, что позволяет получить селективность, находящуюся на пределе теоретически возможного в настоящий момент максимума. Мультифункциональное покрытие Suncool обеспечивает также максимальный уровень энергосбережения Ug=1,1 Вт/м2K.

Pilkington Suncool Brilliant 66/33 и Pilkington Suncool Brilliant 50/25N

Эти виды стекол соответствуют требованиям максимальной селективности при одновременном соблюдении нейтральности оттенка как в проходящем, так и в отраженном свете. Они в значительной мере стали определяющими факторами в развитии архитектуры последних лет. Их отличительными особенностями являются прекрасные показатели уровня солнцезащиты при одновременно высоком значении коэффициента пропускания видимого света. Немаловажную роль играет наличие подходящих по цвету фасадных панелей E100.

Pilkington Suncool Brilliant 40/22

Suncool Brilliant 40/22 является прекрасным решением для тех случаев, когда требуется максимальная защита от солнечного излучения при одновременном обеспечении светопроницаемости. Из-за очень низкого показателя пропускания солнечной энергии это стекло особенно хорошо подходит для остекления крыш и зенитных фонарей (например, в атриумах), так как становится возможным значительно снизить тепловую нагрузку на здание, несмотря на высокую интенсивность солнечного излучения.
Благодаря низкому показателю поглощения энергии (45%) это стекло во многих случаях не требует термического упрочнения, что позволяет снизить стоимость светопрозрачной конструкции.

Pilkington Suncool Brilliant Blue 50/27N

Кроме оптимальных технических характеристик и высокой селективности немаловажную роль для современного фасадного остекления играет и эстетическая составляющая. В этом отношении особенную привлекательность для
архитектора имеет высокоселективное мультифункциональное стекло голубого оттенка. Подходящие по цвету фасадные панели E130.

Стекла серии Pilkington Suncool HP отличаются нейтральным оттенком и низким коэффициентом отражения света. Оптические характеристики этих стекол очень разнообразны ввиду различных показателей светопропускания и солнечного
фактора. В наличии имеются следующие виды продукции:

Pilkington Suncool HP Neutral 70/40

Этот вид стекла особенно хорошо подходит для использования в зимних садах и атриумах, где наряду с конструктивно обусловленной защитой от солнца следует обеспечить максимально высокий показатель пропускания дневного света.
Подходит для использования в фасадах, зимних садах, а также в жилищном строительстве. Солнцезащитное стекло с очень высоким уровнем светопроницаемости.

Pilkington Suncool HP Neutral 53/40

Сфера применения – фасады либо фасадные зоны, где требуется минимальное отражение света. Очень низкий коэффициент отражения (8% в однокамерном стеклопакете) и абсолютно нейтральный оттенок в проходящем свете.

Pilkington Suncool HP Silver 50/30

Это стекло имеет серебристый оттенок благодаря высокой рефлективности, сохраняя при этом достаточно высокое светопропускание. Коэффициент Ug 1,1 Вт/м2K. Подходящая по цвету фасадная панель E120.

Pilkington Activ Suncool

Снаружи Pilkington Activ – внутри Pilkington Suncool: наличие двух покрытий на прозрачном стекле Pilkington Optifloat позволило получить комбинацию в одном продукте солнцезащитных качеств и способности к самоочищению.
Это дало возможность создать серию новых мультифункциональных стекол Pilkington Activ Suncool.

Возможные комбинации

Благодаря комбинации различных солнцезащитных покрытий с различными базовыми стеклами (например, Pilkington Optiwhite или Pilkington Optifloat Clear) существует возможность достижения почти любого сочетания коэффициентов светопроницаемости и солнечного фактора. Такое множество вариантов с различными техническими характеристиками способно обеспечить индивидуальность и неповторимость проекта, а также удовлетворить высочайшим требованиям к объекту в плане солнцезащиты и энергосбережения.

Также имеется возможность комбинации всех мультифункциональных покрытий Pilkington Suncool с многослойным стеклом Pilkington Optilam для обеспечения дополнительной безопасности. Также возможна комбинация со звукоизолирующим многослойным стеклом Pilkington Optilam Phon.

Широкий ассортимент покрытий Pilkington Suncool и возможность их сочетания с самоочищающимся покрытием Pilkington Activ, а также с различными видами безопасных, звукоизолирующих и просветленных стекол, способны удовлетворить практически всем требованиям, предъявляемым к современному зданию.

Pilkington Aktiv

Aktiv — это долговечное самоочищающееся стекло нейтральной окраски с покрытием, которое реже требует очистки и обеспечивает большую прозрачность во время и после дождя по сравнению с обычным флоат-стеклом. Покрытие имеет хорошую устойчивость к царапинам и длительный срок службы, и в большинстве случаев, с ним можно обращаться как с обычным флоат-стеклом.

Секрет Pilkington Aktiv состоит в его специальном покрытии, которое имеет двухступенчатое действие:

1. Разложение органической грязи: используя фотокаталитический процесс, покрытие вступает в реакцию с ультрафиолетовыми лучами естественного дневного освещения для разложения и разрушения органической грязи.

2. Смывание грязи: вторая стадия процесса происходит при попадании на стекло дождя или воды. Так как Pilkington Aktiv является гидрофильным, вместо формирования капель, вода равномерно распределяется по всей поверхности и, по мере ее стекания, она удаляет грязь со стекла.

Однако следует помнить, что Pilkington Aktiv является дорогостоящим продуктом и поэтому очень важно, чтобы обращение с ним и его обработка выполнялись в соответствии с общепринятыми нормами и правилами. Для достижения максимальных преимуществ уникальных свойств самоочищения стекла, оно должно устанавливаться строго в соответствии с рекомендациями Pilkington.

В соответствии со стандартом EN 1096 Pilkington Aktiv классифицируется как стекло с покрытием класса А.

Guardian SunGuard High Performance

SunGuard HP — это мультифункциональное стекло с магнетронным покрытием на основе серебра. Продукт объединяет в себе функциональные преимущества тепло- сберегающего стекла ClimaGuard и простоту обработки солнцезащитного стекла SunGuard.

— Возможна закалка, моллирование (гибка)
— Широкий выбор цветовых оттенков
— Прекрасная термоизоляция (коэффициент U – до 1.2 Вт/м2К)
— Улучшенная селективность (соотношение свето- и энерго-пропускания)

Применяется только в стеклопакетах.

AGC Sunergy

Компании AGC удалось разработать новый пиролитический процесс (технология CDV: напыление химическими испарениями) и создать совершенно новый продукт Sunergy.

Напыление химическими испарениями CDV: этот технологический процесс представляет собой реакцию с участием высокой температуры и газа, обеспечивающую непрерывное нанесение абсолютно однородных слоев металлических оксидов на поверхность стекла, результатом чего является твердое пиролитическое покрытие.
Sunergy сочетает как солнцезащитные, так и теплоизоляционные свойства. Благодаря своей нейтральности и низкой отражающей способности оно превосходно вписывается в современное архитектурное направление.

Название Sunergy не случайно – данный продукт создает энергию и предлагает решение проблем, с которыми до настоящего времени приходилось бороться архитекторам и компаниям, занимающимся обработкой стекла.

Особенности

— Отличная защита от солнца
— Превосходные эстетические характеристики
— Низкая пропускающая способность (коэффициент теплопередачи)
— Легкость обработки (твердое покрытие)

Sunergy отвечает самым передовым архитектурным требованиям. Оно сочетает нейтральность и низкую отражающую способность, позволяющую видеть сквозь него предметы в их реальном свете. Этот тип стекла может быть изготовлен в трехцветном исполнении – каждый цвет со своим неповторимым оттенком: зеленым, голубым или просто прозрачным.

Sunergy предлагает визуальный комфорт и температурный баланс. Великолепное сочетание светопропускающих и теплоизоляционных свойств делает стекло Sunergy идеальным для всех времен года – и для теплого лета, и для зимних холодов.

Благодаря твердому пиролитическому покрытию и исключительным техническим характеристикам стекла Sunergy у компаний, занимающихся обработкой стекла, не возникает проблем в плане его соответствия современным архитектурным требованиям.

AGC Stopray

Многофункциональные высокоселективные стекла с «мягким» магнетронным напылением оксидов редкоземельных металлов.

Напыление многослойное, из множества слоев два представляют собой соединения серебра (Ag).

Новое поколение стекол марки Stopray обладает уникальными характеристиками по солнцезащите и энергосбережению при оптимальном уровне светопропускания и нейтральном внешнем виде, отвечающем самым современным европейским архитектурным тенденциям.

rudupis.ru

Многофункциональное стекло. ТОП-стекло. Архитектурные стекла

---

Многофункциональные стекла

Завод АСК Сервис является крупнейшим переработчиком многофукционального стекла. В своих окнах мы использует многофункциональное стекла ClimaGuard Solar, которые производит фирма с мировым именем GUARDIAN GLASS. Данные стекла это инновационный продукт стекольной индустрии в части энергоэффективности, так же данное стекло еще называют флоат-стекло. Можно сказать, что это усовершенствованный вариант ТОП-стекла (широко известный как Тепло Отражающее Покрытие).

Окна с многофункциональным стеклом можно сравнить с системой климат-контроля в Вашем помещении. Летом они защищают от яркого света, уменьшают нагрев помещения, отражая до 60% поступающего солнечного тепла, при этом видимый свет проходит беспрепятственно. Зимой данные стекла лучше сохраняют тепло в помещении, стеклопакет имеет высокий коэффициент сопротивления теплопередаче — до 78%, тем самым уменьшают расходы на оплату отопления.

Рекомендуем для коттеджей и таунхаусов! Особенно актуально в случаях, когда в помещении (например коттедж) не центральное отопление, а, например, газовый котел. В этом случае затраты на покупку многофункционального стекла окупятся уже через 2-3 года за счет экономии на топливе! Согласитесь, это интересно — ведь дом Вы строите с расчетом использования его десятилетия!

Изделия с такими стеклами не увеличит срок изготовления  так как оно всегда есть в наличии на складе завода АСК Сервис. Так же наше предприятие работает с продукцией завода по производству стекла AGC.

Пластиковые окна с двухкамерным стеклопакетом 36 мм с многофункциональным стеклом GUARDIAN GLASS на 96% эффективней, чем обычный двухкамерный стеклопакет 36 мм. Наполнение стеклопакета аргоном, закачанным в камеры между стеклами, позволяет существенно улучшить его теплофизические свойства. Стеклопакеты с заполнением аргоном и применением многофункционального стекла – это дополнительная опция, доступная при заказе окон в любой комплектации. Так же на заводе АСК СЕРВИС есть всегда в наличии традиционный вариант спецстекла, который улучшит теплосбережение — ТОП-стекла производства (широко известный как Тепло Отражающее Покрытие).

Светопропускная способность стеклопакетов с многофункциональным стеклом.

Многих клиентов волнует важный вопрос, на сколько ухудшится светопропускная способность при заказе окон с многофункциональными стеклами? Прозрачность стекла уменьшится всего на 2-3% по сравнению с обычным стеклом, то есть человеческому глазу это практически не заметно! Удалось добиться такого результата компании GUARDIAN GLASS за счет использования при производстве многофункциональных стекол метода магнетронного нанесения покрытий, который позволяет получать стекла прозрачные на просвет.



Архитектурные стекла

Завод АСК Сервис  в своих объектах использует разные виды стекла — простое (марки М1), каленое, мультифункциональное, архитектурное (цветное стекло с напылением), стемалит (непрозрачные цветные стекла) . Архитектурное прозрачное стекло в свою очередь можно разделить на стекло с так называемым «нейтральным» покрытием и на стекло с «цветным» покрытием. Нейтральное покрытие имеет свойство отражать окружающий свет, т.е. если на улице солнечно и небо в облаках — то вы увидите голубой оттенок на стекле фасада, а если на пасмурно — то архитектурное нейтральное стекло будет серого оттенка. Цветные стекла имеют изначало определенный оттенок и имеют пониженное светопропускание, данный оттенок усиливается при большой площади на витражных остеклениях фасадов зданий. Архитектурные стекла чаще всего применяются при новом строительстве объектов разного назначения- жилые, офисные, торговые и т.д.. За счет применения такого стекла дизайнер может сформировать абсолютно индивидуальный и современный вид объекта,  при этом можно добиться МАХ теплосбережения. Ну и конечно такие объекты вызывают восхищение и придают новый облик нашим городам !











www.ask-okna.com

Энергосберегающие стекла — стекольная компания «Приоргласс»

Содержание

1. Энергосберегающие стекла
2. Виды энергосберегающих стекол
3. Как определить наличие низкоэмиссионного стекла в стеклопакете
4. Как отличить мультифункциональное стекло от обычного
5. Преимущества и недостатки энергосберегающих стекол
6. Чем отличаются мультифункциональные стеклопакеты от аналогов с низкоэмиссионными стеклами
7. Низкоэмиссионные стекла
   • Принцип работы
   • Виды низкоэмиссионных стекол
8. Мультифункциональные стекла
   • Конструктивные отличия
   • Принцип работы
   • Характеристики мультифункциональных стекол
   • Почему мультифункциональные стеклопакеты лучше обычных энергосберегающих
9. Какой стеклопакет выбрать

Энергосберегающие стекла

В этой статье мы расскажем обо всех особенностях энергосберегающих стекол.

Вы узнаете:

• какими бывают энергосберегающие стекла;
• как отличить энергосберегающий стеклопакет от обычного;
• какими преимуществами и недостатками обладают модифицированные стекла;
• чем низкоэмиссионные и мультифункциональные стекла отличаются друг от друга.

Виды энергосберегающих стекол

Существуют два вида энергосберегающих стекол.

• Низкоэмиссионные.
• Мультифункциональные.

Как определить наличие низкоэмиссионного стекла в стеклопакете

Чтобы определить наличие низкоэмиссионного стекла в стеклопакете, сложных действий не потребуется. Воспользуйтесь зажигалкой или спичками. Зажгите огонь и поднесите его к стеклопакету. На входящих в него стеклах вы заметите отражения, состоящие из двух языков пламени.

Если они имеют одинаковый цвет, значит, это стекло обычное, а если отличаются — низкоэмиссионное.

Фотография №1: низкоэмиссионный стеклопакет

Как отличить мультифункциональное стекло от обычного

Мультифункциональные стекла отличаются от обычных цветом (могут иметь зеленоватый или голубой оттенок), а также тем, что с наружной стороны наблюдается ярко выраженный зеркальный эффект.

Фотография №2: обычный и мультифункциональный стеклопакеты

Преимущества и недостатки энергосберегающих стекол

Преимущества энергосберегающих стекол очевидны.

• Снижаются затраты на отопление. Энергосберегающие стеклопакеты окупают себя в долгосрочной перспективе.
• Характеристики не уменьшаются со временем. Стекла будут сберегать энергию в течение всего срока эксплуатации.
• Можно обойтись однокамерным стеклопакетом. Это важно, если вес конструкции имеет большое значение.

Выделяют следующие недостатки энергосберегающих стекол.

• Более высокая стоимость по сравнению с обычными.
• Незначительное уменьшение светопропускной способности.
• Ухудшение характеристик при повреждении энергосберегающих покрытий.
• Окисление стекол при разгерметизации пакетов.

Обратите внимание! В последнем случае на стеклах появляются радужные разводы. Если они есть, откажитесь от установки стеклопакетов. Потребуйте возврата денег или монтажа качественной конструкции.

Чем отличаются мультифункциональные стеклопакеты от аналогов с низкоэмиссионными стеклами

Ниже мы детально расскажем, чем отличаются мультифункциональные стекла от низкоэмиссионных.

Низкоэмиссионные энергосберегающие стекла

Принцип работы

Низкоэмиссионные стекла обладают способностью отражать тепловую энергию. Это свойство им придают специальные покрытия из оксидов металлов. В них электроны располагаются настолько плотно, что большинство ИК-волн не проходят сквозь пленку. При этом она практически не создает преград для УФ-лучей.

Изображение №1: принцип работы низкоэмиссионного стекла

Стеклопакеты с низкоэмиссионными стеклами сохраняют в 4 раза больше тепловой энергии, чем обычные.

Виды низкоэмиссионных стекол

Существуют два вида низкоэмиссионных стекол.

• K. К этому типу относятся энергосберегающие стекла с твердыми покрытиями. Оксиды металлов наносят на горячие стекла перед охлаждением. На финальной стадии производства материалы спекаются. Образуется высокопрочное покрытие.
• I. К этому типу относятся стекла с мягкими покрытиями. Их наносят на флоат-стекла при помощи вакуумного оборудования методом магнетронного распыления. Мягкие покрытия отлично пропускают УФ-лучи и при этом лучше сохраняют тепловую энергию по сравнению с твердыми.

Основные особенности и характеристики энергосберегающих стекол (I и K) представлены в таблице ниже.

	I-стекла	K-стекла
Энергосберегающие свойства	Отличные (K = 1,1–1,3)	Хорошие (K = 1,1–1,3)
Светопропускная способность	Хорошая (SF62)	Отличная (SF70)
Обработка	Требует осторожности	Проходит без проблем
Особенности монтажа	Края стекол приходится очищать от покрытия	Края стекол не приходится очищать от покрытия
Срок хранения до монтажа	1 месяц	Не ограничен
Закалка	Возможна	Возможна

Из-за упрощенной технологии производства I-стекла стоят дешевле аналогов с твердыми покрытиями.

Мультифункциональные стекла

Мультифункциональные стекла вобрали в себя полезные свойства энергосберегающих, солнцезащитных, тонированных, ударопрочных и самоочищающихся стекол.

Конструктивные отличия

От энергосберегающих стекол I и K типов мультифункциональные листы отличаются тем, что имеют более сложные покрытия. Их наносят при помощи вакуумного оборудования магнетронным методом.

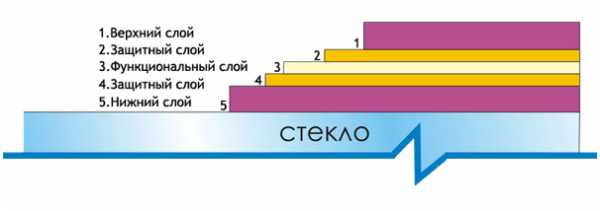

Изображение №2: структура мультифункционального стекла

• Нижний и верхний слои. Состоят из нитритов и оксидов. Придают стеклам оттенки и ярко выраженный зеркальный эффект. Препятствуют проникновению УФ-лучей.
• Защитные слои. Поглощают коротковолновое тепловое излучение. Защищают функциональный слой от повреждений различного характера.
• Функциональный слой. Состоит из серебра и хрома. Отражает коротковолновое и длинноволновое тепловые излучения.

Принцип работы

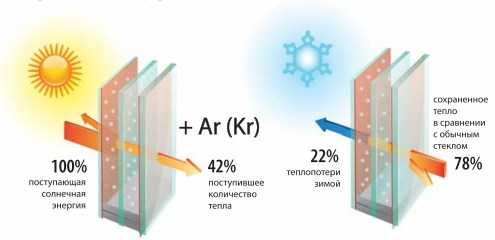

Изображение №3: отличия мультифункционального стеклопакета от энергосберегающего

Как видите, мультифункциональные стеклопакеты пропускают гораздо меньше солнечной энергии. Это особенно важно летом. Даже в самые жаркие дни в помещениях сохраняется комфортная температура. Зимой мультифункциональные стеклопакеты работают по принципу обычных энергосберегающих аналогов и значительно снижают теплопотери.

Характеристики мультифункциональных стекол

Производители энергосберегающих стекол в России и за рубежом выпускают мультифункциональные стеклопакеты с различными техническими характеристиками. Приведем средние показатели.

• Общая пропускная энергия — 40 %.
• Звукоизоляция — 31 Дб.
• Сохранение тепла в помещениях — 73 %.
• Светопропускная способность — 62 %.
• Коэффициент сопротивления.
• Толщина стеклопакетов — от 24 до 40 мм.

Почему мультифункциональные стеклопакеты лучше обычных энергосберегающих

• Летом спасают от жары, а зимой — от холода.
• Доступны для заказ стекла в различных цветовых исполнениях.
• Зеркальный эффект и тонировка скрывают помещения от посторонних глаз.
• На мультифункциональных стеклопакетах не образуется конденсат.
• Естественное освещение помещений не ухудшается.
• Мультифункциональные стекла легко поддаются дополнительной обработке, не теряя своих свойств.

Единственный недостаток — более высокая цена.

Какой стеклопакет выбрать

Как видите, мультифункциональные стеклопакеты лучше низкоэмиссионных, но дороже. Если хватает денег, сделайте выбор в пользу передовых разработок. Вы не пожалеете.

Самое главное — обратитесь к надежному производителю стеклопакетов, дающему длительные гарантии на изготовленные конструкции и выполненные монтажные работы.

priorglass.ru

ПНСТ 70-2015 Стекло с многофункциональным мягким покрытием. Технические условия, ПНСТ от 25 декабря 2015 года №70-2015

ПНСТ 70-2015

ОКС 81.040
ОКП 59 1300

Срок действия с 01.07.2016
по 01.07.2019

1 РАЗРАБОТАН Автономной некоммерческой организацией «Центр сертификации продукции и систем менеджмента в сфере наноиндустрии» (АНО «Наносертифика») при участии Дирекции стандартизации Фонда инфраструктурных и образовательных программ

2 ВНЕСЕН Автономной некоммерческой организацией «Центр сертификации продукции и систем менеджмента в сфере наноиндустрии» (АНО «Наносертифика»)

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 декабря 2015 г. N 45-пнст

4 ВВЕДЕН ВПЕРВЫЕ

Федеральное агентство по техническому регулированию и метрологии не несет ответственности за патентную чистоту настоящего стандарта. Патентообладатель может заявить о своих правах и направить в Федеральное агентство по техническому регулированию и метрологии аргументированное предложение о внесении в настоящий стандарт поправки для указания информации о наличии в стандарте объектов патентного права и патентообладателе


Правила применения настоящего стандарта и проведения его мониторинга установлены в ГОСТ Р 1.16-2011 (разделы 5 и 6).

Федеральное агентство по техническому регулированию и метрологии собирает сведения о практическом применении настоящего стандарта. Данные сведения, а также замечания и предложения по содержанию стандарта можно направить не позднее чем за девять месяцев до истечения срока его действия разработчику настоящего стандарта по адресу: 129164, Москва, ул.Ярославская, д.8, корп.3, офис 8 и в Федеральное агентство по техническому регулированию и метрологии по адресу: Ленинский проспект, д.9, Москва В-49, ГСП-1, 119991.

В случае отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты» и журнале «Вестник технического регулирования». Уведомление будет размещено также на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1 Область применения

Настоящий стандарт распространяется на стекло с многофункциональным мягким покрытием (далее — стекло), предназначенное для изготовления стеклопакетов для остекления светопрозрачных конструкций в жилых, спортивных, общественных и производственных зданиях и сооружениях с целью снижения потерь тепла и защиты внутреннего помещения от избыточного солнечного излучения.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 111 Стекло листовое бесцветное. Технические условия

ГОСТ 4295 Ящики дощатые для листового стекла. Технические условия

ГОСТ 14192 Маркировка грузов

ГОСТ 30698 Стекло закаленное. Технические условия

ГОСТ 30826 Стекло многослойное. Технические условия

ГОСТ 31364 Стекло с низкоэмиссионным мягким покрытием. Технические условия

ГОСТ 32361 Стекло и изделия из него. Пороки. Термины и определения

ГОСТ 32539 Стекло и изделия из него. Термины и определения

ГОСТ 32557-2013 Стекло и изделия из него. Методы контроля геометрических параметров и показателей внешнего вида

ГОСТ 32997 Стекло листовое, окрашенное в массе. Общие технические условия

ГОСТ 33089 Стекло и изделия из него. Метод испытания на стойкость к ультрафиолетовому излучению

ГОСТ EN 410 Стекло и изделия из него. Методы определения оптических характеристик. Определение световых и солнечных характеристик

ГОСТ EN 12898 Стекло и изделия из него. Метод определения тепловых характеристик. Определение коэффициента эмиссии

ГОСТ Р ИСО 2859-1 Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 32361, ГОСТ 32539, а также следующие термины с соответствующими определениями:

3.1 многофункциональное покрытие: Покрытие, при нанесении которого на стекло существенно улучшаются теплотехнические характеристики стекла и защита помещения от проникновения избыточного солнечного излучения.

3.2 краевая зона: Часть поверхности стекла, составляющая 5% длины и 5% ширины листа стекла, но не более 50 мм.

3.3 рабочая зона: Часть поверхности стекла, исключая краевую зону.

3.4 оптические искажения: Дефекты стекла с покрытием, характеризующиеся максимальным углом между направлением наблюдения и перпендикуляром к плоскости образца стекла, при котором не наблюдается искажение полос экрана.

3.5 коэффициент эмиссии (откорректированный коэффициент эмиссии): Отношение мощности излучения поверхности стекла к мощности излучения абсолютно черного тела.

3.6 нормальный коэффициент эмиссии (нормальная излучательная способность): Способность стекла отражать нормально падающее излучение.

Примечание — Разность между единицей и коэффициентом отражения в направлении нормали к поверхности стекла.

3.7 коэффициент отражения света стороной с покрытием : Часть падающего света, отражаемая стеклом с покрытием, при условии, что свет падает на сторону с покрытием.

3.8 коэффициент отражения света стороной без покрытия : Часть падающего света, отражаемая стеклом с покрытием, при условии, что свет падает на сторону без покрытия.

3.9 коэффициент направленного пропускания света : Часть падающего света, пропускаемая стеклом с покрытием.

3.10 коэффициент прямого пропускания солнечной энергии : Часть падающего солнечного излучения, которая напрямую пропускается стеклом с покрытием.

3.11 коэффициент прямого отражения солнечной энергии стороной с покрытием : Часть падающего солнечного излучения, отражаемая стеклом с покрытием, при условии, что излучение падает на сторону с покрытием.

3.12 коэффициент прямого отражения солнечной энергии стороной без покрытия : Часть падающего солнечного излучения, отражаемая стеклом с покрытием, при условии, что излучение падает на сторону без покрытия.

3.13 коэффициент общего пропускания солнечной энергии g (солнечный фактор): Отношение общей солнечной энергии, поступающей в помещение через светопрозрачную конструкцию, к энергии падающего солнечного излучения.

Примечание — Общая солнечная энергия, поступающая в помещение через светопрозрачную конструкцию, представляет собой сумму энергии, непосредственно проходящей через светопрозрачную конструкцию, и той части поглощенной светопрозрачной конструкцией энергии, которая передается внутрь помещения.

3.14 инородные разрушающие включения: Включения в стекле, сопровождающиеся трещинами и/или посечками.

3.15 коэффициент поглощения света (коэффициент светопоглощения) LA: Отношение значения светового потока, поглощенного образцом, к значению светового потока, нормально падающего на образец (в диапазоне длин волн видимого света).

3.16 коэффициент поглощения солнечной энергии (коэффициент энергопоглощения) EA: Отношение значения потока солнечного излучения, поглощенного образцом, к значению потока солнечного излучения, нормально падающего на образец.

4 Основные параметры и размеры

4.1 Стекло изготавливают в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной в установленном порядке.

4.2 В качестве исходного материала используют:

— марки не ниже М1 листового бесцветного стекла по ГОСТ 111;

— марки не ниже Т1 листового окрашенного в массе стекла по ГОСТ 32997;

— закаленное стекло, изготовленное из листового стекла марки не ниже М1, по ГОСТ 30698;

— многослойное стекло, изготовленное из листового стекла марки не ниже М1, по ГОСТ 30826.

4.3 Толщина стекла (3-15) мм.

Номинальная толщина, предельные отклонения по толщине и разнотолщинность листа стекла должны соответствовать требованиям стандартов и технических условий на исходное стекло конкретных марок.

4.4 Размер листа (ширина и длина) стекла от (300х700) до (3300х6000) мм.

Номинальные размеры стекла устанавливают по согласованию с потребителем.

4.5 Предельные отклонения размеров по длине и ширине листа стекла должны соответствовать требованиям стандартов и технических условий на исходное стекло конкретных марок.

4.6 Форма, размеры и допуски размеров стекла сложной конфигурации должны соответствовать рабочим чертежам или шаблонам, согласованным с заказчиком.

4.7 Разность длин диагоналей стекла прямоугольной формы должна соответствовать требованиям стандартов и технических условий на исходное стекло конкретных марок.

4.8 Отклонение от прямолинейности кромок стекла должно соответствовать требованиям стандартов и технических условий на исходное стекло конкретных марок.

4.9 Условное обозначение стекла должно состоять из: буквенного обозначения стекла с многофункциональным мягким покрытием (МФ), цвета, коэффициента направленного пропускания света, солнечного фактора, длины, ширины, толщины и обозначения настоящего стандарта.

Примечание — Допускается приводить в обозначении величины коэффициента направленного пропускания света и солнечного фактора в долях и в процентах.


Примеры условного обозначения

стекла с многофункциональным мягким покрытием нейтрального цвета с коэффициентом направленного пропускания света 0,70; с солнечным фактором 0,59; длиной 3210 мм, шириной 2550 мм, толщиной 6 мм:

МФ — нейтральный — 0,70/0,59 — 3210х2550х6 ПНСТ;

стекла с многофункциональным мягким покрытием, нейтрального цвета с коэффициентом направленного пропускания света 0,70; с солнечным фактором 0,59; длиной 3210 мм, шириной 2550 мм, толщиной 6 мм, которое по рекомендации изготовителя закаливают:

МФЗ — нейтральный — 0,70/0,59 — 3210х2550х6 ПНСТ;

если многофункциональное мягкое покрытие наносят на стекло листовое, окрашенное в массе по ГОСТ 32997, закаленное по ГОСТ 30698, многослойное по ГОСТ 30826, то после сокращенного обозначения исходного стекла указывают буквенное обозначение МФ;

стекла с многофункциональным мягким покрытием синего цвета, с коэффициентом направленного пропускания света 0,70; с солнечным фактором 0,59; длиной 1500 мм, шириной 1000 мм, толщиной 4 мм, изготовленного из листового, окрашенного в массе, стекла марки Т1:

Т1/МФ — синий — 0,70/0,59 — 1500х1000х4 ПНСТ;

стекла с многофункциональным мягким покрытием синего цвета, с коэффициентом направленного пропускания света 0,70; с солнечным фактором 0,59; длиной 1500 мм, шириной 1000 мм, толщиной 4 мм, изготовленное из закаленного стекла с использованием листового стекла марки М1:

ЗМ1/МФ — синий — 0,70/0,59 — 1500х1000х4 ПНСТ;

стекла с многофункциональным мягким покрытием синего цвета, с коэффициентом направленного пропускания света 0,70; с солнечным фактором 0,59; длиной 1500 мм, шириной 1000 мм, толщиной 4 мм, изготовленное из многослойного стекла класса защиты СМ2:

СМ2/МФ — синий — 0,70/0,59 — 1500х1000х4 ПНСТ

5 Технические требования

5.1 Показатели внешнего вида (пороки) стекла должны соответствовать требованиям стандартов и технических условий на исходное стекло конкретных марок и требованиям к покрытию согласно таблице 1.

Таблица 1

Виды пороков	Норма ограничения для
	рабочей зоны

docs.cntd.ru
