Минитрактор из мотоблока Агро, сделать своими руками

Минитракторы — это садово-огородная техника, которая выполняет огромное количество разных задач, тем самым значительно облегчая участь агронома. Зачастую такое оборудование используется для достаточно больших территорий, оно очень мощное и надежное. Однако цена заводских изделий очень высокая. Но есть выход, который придется по душе каждому владельцу мотоблоков.

Если у вас имеется минимальный набор инструментов и навыки пользования ими, вы можете сделать доработку мотоблока своими руками. При чем в продаже есть специальные комплекты материалов, необходимых для данной работы. Однако вы можете их найти и у себя в гараже.

В данной статье рассмотрим то, как сделать минитрактор из мотоблока Агро. Стоит отметить, что такая техника в сельском хозяйстве просто незаменима. С ее помощью можно не только обрабатывать землю, но и возить грузы, расчищать территорию. При этом от вас потребуется минимальный расход сил, так как вы будете передвигаться на самом минитракторе.

С чего начать?

Если вы думаете, что доработка мотоблока — это достаточно сложное занятие, которое вам не под силу, то вы ошибаетесь. Для начала вам необходимо собрать набор материалов, которые понадобятся для этого процесса. Итак, вам нужны:

  • непосредственно сам мотоблок Агро;
  • пара колес. Вы можете оставить родную пару колес мотоблока или заменить их тоже;
  • кресло. Необходимо для того, чтобы вы могли на нем сидеть. Можете использовать старое кресло из легковой машины;
  • стальные листы и профили;
  • рулевое колесо. Также может быть использовано из старой машины.

Стоит отметить, что только мотоблоки Арго имеют некоторую особенность, которую необходимо учитывать при переделывании. У него имеется недостаток прочности оси на излом. Это может повлиять на работу минитрактора, так как нагрузка будет повышенная. Чтобы решить эту проблему, необходимо установить колесные редукторы.

Процесс работы

Итак, вы решили переделать мотоблок Агро в минитрактор. Для начала вам необходимо создать чертеж или найти подходящий в сети Интернет. Без чертежа у вас могут возникать сложности в самом процессе работы.

Перед тем, как приступить непосредственно к процессу, вам нужно также определиться с тем, как вы будете использовать свой новый трактор. Если он вам нужен исключительно для выполнения сельскохозяйственных работ, тогда вам стоит остановить выбор на конструкции корпуса в виде сплошной рамы. Если же вы все-таки хотите ездить на агрегате, то выбирайте ломанную раму.

Еще вам стоит подумать над тем, где именно будет расположен мотор — спереди конструкции или в задней части. Конечно, если расположить его в передней части, маневренность будет лучше, но при этом увеличится давление на передние колеса, а трансмиссия будет проблематичной.

Вам понадобятся следующие инструменты и материалы:

  • болты и гайки;
  • сварочный аппарат;
  • молоток;
  • электродрель;
  • болгарка для резки металла.

Процесс создания минитрактора проходит в несколько этапов:

  1. Для начала вам необходимо сварить раму. Для этого вам понадобятся профили и стальные листы или труба. Именно на этот корпус и будут устанавливаться остальные детали. Чем тяжелее будет рама, тем лучшее будет сцепление техники с землей. Если вы будете перевозить грузы, следовательно, вы будете устанавливать прицеп. К задней части рамы необходимо монтировать фаркоп;
  2. Далее нужно приступать к созданию ходовой части. Вы можете купить ступицы с тормозами для передних колес. Передние колеса нужно крепить так:
    • к металлической трубе крепятся колесные ступицы;
    • в раме высверливается отверстие, через которое вам нужно ступицы прикрепить к передней раме;
    • рулевые тяги монтируются через червячный редуктор;
    • монтируется рулевая колонка;
    • монтируется задняя ось. Это нужно сделать на запрессованные во втулки подшипники;
    • на эту ось монтируется шкив, служащий передатчиков крутящего момента для двигателя;
    • крепятся колеса.
  3. После этого монтируется двигатель. Как уже говорилось выше, он может располагаться или в передней части конструкции, или в задней.

В сети есть множество достаточно интересных доработок минитрактора. Для более комфортной работы вы можете установить навес от солнца, покрасить агрегат, установить фары и габаритные огни. Все это сделает вашу машину более привлекательной, а на дороге — заметной и безопасной.

pro-motobloky.ru

чертежи и размеры и все о переделке

Работать на загородном участке без техники очень трудно. Минитрактор из мотоблока облегчает многие виды работ и экономит время. Навесное оборудование, применяемое вместе с техникой, позволяет пахать и боронить землю, сажать и выкапывать картофель, осуществлять заготовку корма для животных.

Минитрактор из мотоблока является удобным и функциональным, так как основная его характеристика — это свойство трансформирования из одной машины в другую. Эта удобная возможность, позволяющая переделывать мотоблок на минитрактор, избавляет от необходимости покупать дорогую технику. Агрегат в готовом виде имеет рулевое управление и передние колеса. Проведение его трансформации потребует покупки комплекта для переделки мотоблока в минитрактор.

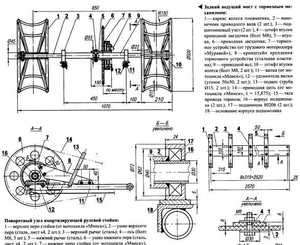

Перед переоборудованием мотоблока потребуется подготовить чертежи главных элементов, а также узлов техники. Минитрактор представляет собой самоходное транспортное средство, обладающее всеми необходимыми элементами и узлами. Переделка мотоблока в минитрактор предусматривает установку на платформу двигателя. К ее основанию должны быть укреплены дополнительные узлы, колеса (4 шт.), педали, рулевое управление, электропроводка, тормозная система, коробка передач, место водителя.

Особое внимание следует обратить на то, что переоборудование мотоблока в минитрактор возможно только в том случае, если мотоблок относится к тяжелому классу и весит больше 200 кг. Только так можно получить многофункциональное транспортное средство на четырех колесах.

Что представляет собой минитрактор?

Перед тем как сделать минитрактор самостоятельно, необходимо точно определиться со всем набором элементов и узлов, входящих в его конструкцию. Данный вид техники по размерам с легковой автомобиль может иметь мощность 15 — 40 л.с. Определяясь с выбором модели минитрактора, следует учитывать все функции, которые он должен выполнять. Выбирая базовый комплект для переделки мотоблока в минитрактор, покупку навесного оборудования необходимо осуществлять отдельно. При этом важно, чтобы крепления оборудования к технике были подходящими.

Некоторые модели могут иметь 2 ведущих колеса или 4. Выбирая тип привода, обычно учитывают рельеф той местности, где планируется применять трактор. Стоимость полноприводных минитракторов значительно выше, но они являются более мощными. После этого определяются с тем, какой двигатель будет установлен на минитрактор: дизельный или бензиновый.

Последние устанавливаются на многих моделях, но они могут быть уже устаревшими. Стоимость дизельных двигателей дороже, чем бензиновых, но они являются более долговечными и экономичными. Дизельный двигатель, оснащенный водным охлаждением, подходит в идеальной степени.

Выбирая мощность минитрактора, обычно учитывают площадь участка земли. Если требуется обрабатывать участок земли до 2 га и стричь газоны, то двигатель до 5 — 6 л.с. подходит идеально. Работать на участке до 5 га и убирать снег можно на минитракторе, двигатель которого имеет объем до 13 л.с. Обработка более крупных площадей осуществляется техникой с двигателями объемом 15 — 40 л.с. Необходимо помнить о том, что для машины с большей мощностью подходит большее количество навесного оборудования.

Что общего между мотоблоком и минитрактором?

Оборудовать минитрактор на базе конструкции мотоблока позволяет достаточное количество общих конструктивных характеристик между этими видами техники. Мотоблок имеет несколько основных рабочих узлов, включая силовой агрегат, органы управления, трансмиссию, ходовую часть. Мотоблоки оснащаются 2-тактными и 4-тактными двигателями, которые отличает тип применяемого топлива — дизель или бензин. Встречаются модели, работающие на электричестве. В качестве органов управления применяются рычаги и кнопки, которые расположены на рукоятке управления для облегчения труда оператора. Трансмиссия может являться зубчатой, ременно-зубчато-цепной, зубчато-червячной и гидрообъемной.

Минитракторы обладают схожей конструктивной структурой, включая все те же элементы. Технические характеристики основных рабочих узлов имеют некоторые отличия. Конструкция минитрактора состоит из двигателя, трансмиссии, ходовой части, органов управления, системы агрегирования. Бензиновый двигатель минитрактора может иметь мощность 18 л.с., а дизельный — 12 — 50 л.с. Обычно колесная база состоит из четырех колес, но встречаются гусеничные минитракторы. Трансмиссия агрегата включает сцепление, коробку передач, главную передачу, дифференциал, конечные передачи, систему отбора мощности.

Чертежи органов управления минитрактора и мотоблока отличаются, так как в первом случае используется рулевое управление и приборная панель с рычагами и кнопками. Главное отличие заключается в том, что минитракторы имеют место для водителя. Переделав из мотоблока трактор своими руками, можно получить более высокую производительность.

Этапы проведения работ по переоборудованию техники

Подготовка инструментов и кит-набора

Начиная переделку минитрактора из мотоблока своими руками, следует продумать вопрос, связанный с расположением двигателя. Если силовой агрегат будет находиться сзади за креслом водителя, то такая установка будет более приемлемой. Это обеспечивает создание более надежного сцепления ведущих колес с грунтом. Вес водителя, который будет увеличивать дополнительное давление на передний мост одновременно с силовым агрегатом, не позволит машине опрокинуться назад при осуществлении пахотных работ на твердой почве.

Вместе с чертежами потребуются и кинематические схемы, которые позволят сделать правильный расчет нагрузки на раму. Одновременно схемы позволяют сделать расчет тягового усилия, которое необходимо, чтобы выполнить все работы на приусадебном участке. Переделка мотоблока в минитрактор начинается непосредственно с подготовки всех необходимых инструментов:

  1. Аппарата для сварки.
  2. Электродрели либо сверлильного станка.
  3. Болгарки.
  4. Набора накидных и торцевых гаечных ключей.
  5. Отрезных кругов по металлу.
  6. Дисков для болгарки, электродов, набора сверл по металлу.
  7. Болтов, гаек и шайб.
  8. Молотка.
  9. Набора отверток.
  10. Смазочного материала.

Материалы, включая основные узлы и элементы, которые потребуются для создания самодельного трактора из мотоблока, могут быть следующими:

  1. Панель приборов.
  2. Рулевое колесо.
  3. Колеса (4 шт.).
  4. Ступицы передних колес с тормозной системой.
  5. Сиденье водителя и его основа.
  6. Металлическая профильная труба для изготовления рамы и несущих конструкций.
  7. Рулевая штанга.
  8. Подножки с педалями.
  9. Рулевые тяги.
  10. Червячный рулевой редуктор.
  11. Емкость для жидкости (тормозной).
  12. Коробка передач.
  13. Крылья (защита колес).
  14. Навесное оборудование.
  15. Тормозной цилиндр.
  16. Рама.

Элементы данного набора, то есть кит-набор, предназначены для упрощения проведения большого количества различных работ в саду или на огороде. Перед началом переоборудования мотоблока в мототрактор перечисленные недостающие узлы потребуется купить в готовом виде либо смонтировать своими руками.

Использование комплекта для переделки мотоблока в минитрактор позволит применить элементы готового устройства в полном наборе, что предоставит большие возможности при работе с минитрактором.

Принцип переоборудования мотоблока в минитрактор

Начинают переделывать мини-трактор на базе мотоблока обычно с изготовления рамы. Она должна быть металлической. Понадобится разрезать металл, который был заготовлен заранее, на отдельные отрезки нужной длины. Они скрепляются с использованием электросварки или обычных болтов. После сбора рамы можно приступать к монтажу ходовой части. Собирая трактор из мотоблока своими руками, необходимо предусмотреть ширину колеи в зависимости от расположения силового агрегата, который может находиться сзади либо спереди.

Если двигатель будет располагаться в передней части машины, то ширину колеи должны обуславливать базовые колеса мотоблока. Переделывая мотоблок в минитрактор, крепление задних колес к раме производят, используя дополнительную ось. Она может быть изготовлена из трубы определенной ширины. На концах трубы должны быть запрессованы втулки, оснащенные подшипниками. Собирая минитрактор из мотоблока своими руками, на них на последнем этапе сборки устанавливают колеса.

Если самодельный минитрактор будет иметь двигатель, расположенный сзади, то ширину колеи обычно расширяют. Иначе необходимая машине балансировка не будет обеспечена. Предварительно необходимо осуществить съемку с базовых колес с мотоблока и установить их на более широкий мост. Сборка осуществляется таким же образом, как и в варианте с расположением двигателя в передней части. Самодельный мини-трактор из мотоблока должен иметь грунтозацепы, позволяющие улучшать сцепление агрегата с почвой.

Рулевым управлением могут быть рукоятки от мотоблока. В данном случае минитрактор будет напоминать мотоцикл. При движении задним ходом данный вид управления доставит большое количество неудобств. Переделывая мини-трактор из мотоблока, на него лучше установить обычную рулевую колонку. Это позволит сделать более удобным движение задним ходом. Установку водительского сиденья осуществляют на салазки, которые приваривают к раме.

Рекомендации по переоборудованию мотоблока в минитрактор

Как выбрать сиденье и колеса?

Выбирая сиденье для минитрактора, следует обратить внимание на его размеры. Оно должно быть таким, чтобы в нем было удобно находиться и работать. Самодельный минитрактор лучше всего оборудовать сиденьем от легкового автомобиля, поскольку его можно с легкостью регулировать. Идеально подходят сиденья от старых автомобилей, которые можно обнаружить на автомобильных разборках.

Другой важный момент в процессе переоборудования мотоблока в минитрактор — это определиться с высотой установки рулевого колеса. Завершив монтаж места водителя, в него следует сесть, приняв такое положение, в котором предстоит находиться при осуществлении пахотных работ на минитракторе. После этого можно будет сразу понять то, какая высота руля будет оптимальной. Сделать минитрактор из мотоблока удобным в управлении можно, обеспечив легкую доступность руля для рук. Главное, чтобы он не мешал свободно расположить колени.

Выбирая комплект для переоборудования мотоблока, важно внимательно отнестись и к колесам. Вполне подойдут колеса от старых автомобилей. Делая выбор оптимального размера колесного диска, лучше отдать предпочтение колесам 12 — 14 дюймов. Их установку осуществляют в передний мост минитрактора. Полноприводный минитрактор иногда предусматривает задний мост с колесами больших размеров, чем передний. Неправильный выбор передних колес меньшего размера может привести к тому, что мотоблок начнет зарываться носом в землю.

Избежать тяжелого хода руля позволит правильный выбор величины колес для переднего моста, иначе повернуть рулевое колесо можно будет только с усилием. Подбирать покрышки следует те, которые предназначаются только для минитракторов. Применение самодельного минитрактора возможно и в темное время суток с использованием габаритных огней и фар. При необходимости на переделанную технику устанавливают дополнительные детали обшивки.

Заключение

Чтобы было максимально удобно выполнять дачные и сельскохозяйственные работы, мотоблок можно переделать в минитрактор. Переоборудование при наличии полного комплекта под силу практически любому, у кого имеются даже минимальные навыки. После сборки минитрактора, который переделан из мотоблока, машину следует обкатать. Применяя самодельный агрегат, можно подвергать обработке большие площади земли без приложения физических усилий.

1sadteh.ru

Минитрактор из мотоблока своими руками% как сделать? Видео, фото, чертежи

Первый этап работы состоит в оформлении чертежа. И подготовки оборудования. Схему демонстрации узлов и механизмов при наличии соответствующих навыков можно разработать самостоятельно. Если же знаний не хватает, то в интернете легко найти специализированные изображения.

Что касается комплектующих, то в их качестве подойдут готовые заводские комплекты. Они все равно стоят дешевле, чем сам минитрактор. Но такой вариант подойдет только для тех, кто не хочет экономить абсолютно на всем.

Создание самодльного трактора станет невозможным без:

  1. Болгарки и дисков для работы с металлом.
  2. Крепежей и метизов. Последнее обозначение используется для болтов и гаек.
  3. Швеллеров и труб с металлической основой.
  4. Дрели, идущей с комплектами сверл.
  5. Оборудования для сварки.
  6. Набора с инструментами.

Не обойтись без двух подходящих колес вместе с навеской и водительским креслом, рулевым механизмом, педалями, самим мотоблоком. Он должен обладать достаточным уровнем мощности. Тяжелый класс агрегата с дизельным топливом – идеальный вариант.

Выбор мотоблока

Из важных параметров для этих устройств стоит перечислить:

  • Стоимость, производитель.
  • Размер плуга.
  • Разновидность применяемого двигателя.
  • Вес.
  • Уровень мощности.

Подробное рассмотрение актуально для каждой характеристики.

Мощность. Обычно она зависит от площади, которая требует обработки на том или ином участке. Чем больше участок – тем более мощный мотоблок надо брать.

Вес определяется видом обрабатываемой почвы. Для твердых сортов почвы не стоит выбирать слишком легкие приспособления. В противном случае минитрактора просто не справятся со своим назначением.

По сравнению с бензиновыми, дизельные двигатели работают гораздо тише. У них низкая компрессия, позволяющая запускаться даже в сильные морозы без дополнительных проблем. Но дизель выигрывает по экономичности своего применения. У него есть стабильные обороты, и увеличенная тяга. С тяжелыми грунтами и большими площадями лучше справится именно двигатель на дизеле.

Готовность к нагрузкам физического плана, величина глубины и терпение – факторы, которые надо учитывать при определении подходящих габаритов для будущего приобретения. Оптимальным выбором считаются разборные модели, которые регулируются по ширине, тогда плуг легко будет настроить в зависимости от своих потребностей в тот или иной конкретный момент.

Присутствует тесная взаимосвязь между такими факторами, как стоимость и производитель. Если есть возможность, то лучше выбирать изделия от фирм, которые уже давно находятся на рынке. Но можно обойтись и более дешевыми аналогами, если финансовые возможности ограничены. Российские изделия так же станут оптимальным вариантом для большинства.

Китайские мотоблоки

В основном это – копии российских моделей. Стоимость у них ниже, но она достигается не только за счет дешевой рабочей силы, но и экономии на материалах для производства, технологическом оборудовании. Это негативно сказывается на качестве готовых изделий.

При этом функционал не отличается от российских аналогов. У покупателей тоже давно сложилось мнение о том, что товары из Китая – одноразовые. Производство мотоблоков не стало исключением. В последнее время и в этом направлении появляются изделия приемлемого качества, но даже до аналогов из России им еще далеко. Китайская техника предназначена, главным образом, для тех, кто имеет навык слесарных работ и запас инструментов чуть ли не профессионального уровня.

Российские изделия

Оптимальное решение с приемлемой ценой. Популярность среди покупателей приобрели варианты с клиноременной передачей, либо передачей крутящего момента на косилку, снегоуборщик или щетку. В любом случае процесс не обходится без участия специального ремня.

Особенность наших разработок – простое устройство системы сцепления. Эксплуатация и ремонт облегчаются благодаря этому. Из процедур по обслуживанию остается только замена ремня. Еще советские инженеры спроектировали редуктор, который признан одним из самых удачных на рынке. Используются профессиональные двигатели импортного производства. Агрегаты получаются функциональными, надежными. Импортным они немного уступают, но по стоимости находятся далеко впереди.

Самодельные минитрактора

Идеально подходят для обработки небольших площадей. Собрать их может практически каждый, кто разбирается в технике даже на минимальном уровне.

Как сделать минитрактор из мотоблока Нева

Сначала приобретаем сам мотоблок, на который уже заранее смонтирована зацепка, заводская или в виде самоделки. Тогда можно будет присоединить прицепы с кузовом, на которых легко транспортируется груз, вне зависимости от размеров. Есть и другие дополнительные детали, придающие комфорта при использовании:

  1. Педали тормоза и газа.
  2. Сиденье.
  3. Автомобильный руль.

Объем мотоблоков «Нева» обычно находится в пределах 6-8 литров. Потому мини-трактор с такой основой требует минимального количества доработок.

Если есть электросварка и болгарка вместе с дополнительными инструментами, самосвал можно создать собственными силами. Главное – придать специальную конструкцию креплению рамы, и сделать так, чтобы минитрактор из мотоблока мог наклонять прицеп, поворачивать его. Органы управления у данных устройств дублируют друг друга, потому мотоблок можно использовать отдельно, просто разобрав маленький трактор.

Самодельный минитрактор из мотоблока «Зубр»

Из необходимых деталей:

  • Рама.
  • Цилиндр с тормозом.
  • Подножные механизмы, педали.
  • Колонка руля, в комплекте с тягами.
  • Балка впереди, соединяется со ступицами и дисками для тормоза.
  • Крылья в задней части.
  • Задняя навеска с ручным подъемником.

Последний шаг – совместная сборка, при использовании молотка и дрели, гаечных ключей с аппаратом для сварки. Дополнительно впереди устанавливаются колеса. Двигатель крепится к раме во фронтовой части, поэтому во время работы минитрактор сохраняет баланс. На одной оси со шкивом на заднем мосту техники располагается вал отбора мощности. Ременная передача помогает передавать усилие от одной части к другой. Натяжение ремней и регулировка облегчатся, если крепление мотора будет плавающим.

Минитрактор на базе мотоблока МТЗ

Данный мотоблок имеет одно отличие от других стандартных моделей – оснащение двухцилиндровым дизельным двигателем. Это приводит к тому, что центр с тяжестью оказывается впереди, когда устройство активно работает. Из-за чего рабочий процесс заметно усложняется. Но можно устранить проблему, действуя следующим образом:

  1. Используем режим работы с косилками.
  2. Площадка впереди демонтируется в полном объеме.
  3. Ее заменяет колесо из передней части мотоцикла, для чего используем болты. В это же время ставится руль управления.
  4. В верхней части рамы располагается ниша, куда устанавливается рулевая тяга. Сюда надо закрепить и тягу регулировочную, тогда конструкция получит прибавку к прочности и твердости.
  5. Электросваркой соединяем площадку и крепление для места водителя.
  6. У двигателя должна находиться дополнительная площадка, куда ставится гидрораспределитель с аккумулятором.
  7. Заднюю часть соединяем с дополнительной рамой из металла, для системы гидравлики.
  8. Переднее мотоциклетное место идеально для расположения ручного тормоза.

Получим компактный мини-трактор с тремя колесами.

Минитрактор из мотоблока Агро

Как и всегда, заранее готовим несколько основных деталей — это рулевое управление и тормозная система, дополнительные колеса, гидравлическая система. Гидравлика нужна, чтобы система нормально работала в комплексе с навесным оборудованием. Дополнительные колеса легко взять у обычного автомобиля.

В случае с мотоблоком Агро понадобятся дополнительные действия по усилению ведущей полуоси вместе с колесными редукторами. Допустим вариант, когда двигатель у устройства располагается позади. Тогда нагрузка будет распределяться максимально равномерно.

Минитрактор с мотоблока Кентавр своими руками

Мотоблоки Кентавр относятся к разновидностям профессионального оборудования, предназначенного для выполнения сельскохозяйственных работ. Потому в итоге мини-трактор будет обладать высокой производительностью.

Ключевым узлом становится двигатель, с мощностью до 9 лошадиных сил. Надо использовать металлический профиль, чтобы изготовить раму для этой конструкции. Устанавливаем сиденье вместе с колесной парой. Допустимо дополнительное оснащение в виде прицепа, который помогает перевозить малогабаритные грузы. Другими полезными дополнениями можно назвать однолемеховые плуги и отвалы.

sadiogorod24.ru

Как сделать минитрактор на базе моноблока Нева: чертежи, фото, видео

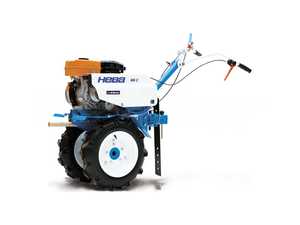

Мотоблок Нева сегодня выпускается в разных модификациях, этот специализированный агрегат уже сам по себе является полезным приспособлением, которое может механизировать любой труд на участке: прополка, рыхление, фрезеровка почвы, культивация земли, поэтому это устройство просто идеально подойдет в качестве двигателя для будущего мини-трактора.

Минитрактор из мотоблока Нева

Любой из мотоблоков можно модифицировать самостоятельно, переделав его в минитрактор.

Инструменты и выбор материалов

Перед тем как приступить к созданию конструкции мини-трактора нужно будет подготовить некоторые материалы. Нужно будет запастись следующие инструменты: болгарка, слесарный инструмент, дрель.

В основе двигателя для мини-трактора берется мотоблок, который оборудован пусковым устройством и колесами мотоколяски. Для конструкции мини-трактора понадобится разного размера металлические трубы, из которых монтируется рама и различные крепежные детали.

Рама самодельного минитрактора соединяется с помощью сварки из стальных уголков и металлической трубы. Для того чтобы наш минитрактор поворачивался обязательно предусматривается конструкция втулки и вилки. По корпусу подшипникового узла привариваются специальные «щечки».

Устанавливается с помощью сварки выходной вал к гнездам косынок, расположенных снизу рамы. Кузов конструируется из листа стали. Крепится сиденье на расстоянии метра от передней части конструкции и проводятся работа по оборудованию мини-трактора прицепными устройствами, которые послужат для закрепления различного плана прицепных устройств.

Рулевое управление

Конструкция рулевого управления монтируется с помощью шарнирной рамы. В такой конструкции будет поворачиваться не сами колеса, а шарнир, на который они закреплены. В нашем случае мы монтируем рукоятки из мотоблока «Нева». Получается очень удобная конструкция: самодельный минитрактор с ломающейся рамой.

Колеса

Для обустройства колес и идеального сцепления с грунтом приспосабливаются покрышки с развитыми грунтозацепами, иногда подбираются правильно автомобильных шин или колеса от мотоцикла.

Сиденье водителя

Выбор сиденья для нашего мини-трактора невелик. Вы подбираете сиденье из легкого автомобиля или приобретаете пластиковый вариант.

Светотехника

Иногда приходится заниматься работой в темное время суток, поэтому нужно продумать освещение. Поворотники, фары можно демонтировать с легкого автомобиля, перекрутив их на наш мини-трактор от вывода генератора.

Органы управления

Самодельное сцепление переносится в зону управления рулем, вся система обустраивается так, чтобы к ней был свободным доступ с водительского сиденья.

Минитрактор на базе мотоблока Нева

На самом деле мини-трактор можно переоборудовать из любой модели мотоблока, подойдет и Зубр, Кентавр и Нева. В любом случае даже заводской сборки мини-трактор представляется собой конструкцию в основе, которой лежит уже мотоблок, поэтому такая переделка вполне осуществима. Перед сборкой всех деталей облегчив свой труд можно, посмотрев чертежи самодельных минитракторов в интернете.

Все трактора делятся на три группы: самодельные, переделанные с использованием заводских запчастей и сделанные в заводских условиях. Перед тем как приступить к переделыванию мотоблока, нужно его для начала приобрести, выбрав с заводской сцепкой или самодельной. Все это нужно для использования будущего нашего мини-трактора, который должен будет готов выполнить любую деятельность, включая перевозку тяжелых грузов. Планируем оснастить нашу конструкцию рулем от автомобиля, сиденьем, тормозами и педалями тормозов.

Чаще всего для модернизации используется мотоблок Нева, так как это на сегодня самый мощный двигатель с объемом 8,5 литров. Если использовать этот мотоблок понадобится минимум доработок при создании мини-трактора.

Перед тем как приступить к созданию конструкций, нужно продумать о том, как будет соединен кузов с моторным блоком. В том случае, когда вы взяли мощный мотор можно придумать кузов переоборудовать из прицепа, например, от мотоцикла. Любой способ соединения можно посмотреть, изучив видео в интернете по этой теме.

Под мотоблок нужно изготовить самосвал–адаптер. Если у вас есть подходящие материалы, то это будет очень легко. Основная конструкция по креплению рамы позволит мини-трактору из мотоблока поворачивать, наклонять прицеп. При самодельной сборке мини-трактора важным моментом будет грамотное размещение всех узлов и агрегатов. Тормозная конструкция размещается на выходном валу. Включение мотора остается заводским.


Существует много способов переделки мотоблока в мини-трактор, мастера «самоделкины» каждый раз придумывают новые возможности модифицировать мотоблок в более продвинутое техническое средство. Но в этом случае полет вашей фантазии не должен ограничиваться конкретными схемами и чертежами, иногда свой собственный опыт и техническая база может дать более продвинутый результат в создании мини-трактора своими руками.

fermerteh.ru

Превращаем мотоблок в минитрактор



Проведение весенне-летних сельскохозяйственных работ сейчас без применения техники малой механизации уже невозможно представить. Когда земельный участок не очень велик, то вполне хватает обычного мотоблока требуемой мощности.


Когда же площадь обрабатываемой земли превышает гектар, работа с этим агрегатом становится не такой уж и удобной, так как приходится пешком, ведя перед собой мотоблок, преодолевать очень большие расстояния, нахаживая многие километры. Из-за этого значительно снижается скорость, и приходится затрачивать лишние силы.


Для того чтобы избежать этого, применяют минитрактор. Эта машина позволяет владельцу выполнять все работы сидя, что значительно экономит силы и время. Стоимость заводского минитрактора зачастую оказывается очень высокой для ряда земледельцев. Из-за этого они вынуждены отказываться от приобретения подобной техники. В этом случае оптимальным вариантом оказывается переделка мотоблока в минитрактор.




При наличии мощного и качественного мотоблока, цена которого значительно ниже стоимости минитрактора, последний легко можно сделать своими руками и с небольшими затратами получить такую необходимую в хозяйстве машину. Особых знаний для этого не требуется и, имея лишь небольшие навыки работы с металлом и чертежи минитрактора, его можно смонтировать из мотоблока за 5-8 часов.

Эксплуатация минитрактора

Для того чтобы убедиться в необходимости наличия в хозяйстве минитрактора, стоит рассмотреть немного подробнее его возможности. Вне зависимости от того сделан минитрактор из мотоблока своими руками или куплен готовый, функциональность его остается одинаковой. Эта машина предназначена для следующего:



  • •    сельскохозяйственные работы на земле;
  • •    уборка мусора;
  • •    уборка снега;
  • •    стрижка газона;
  • •    косьба сена;
  • •    перевозка грузов;
  • •    передвижение в условиях сельской местности с низкой проходимостью для транспорта.


Таким образом самодельный минитрактор из мотоблока не только будет выполнять с меньшей затратой сил владельца все функции, присущие базовому агрегату, но и прибавит ему дополнительные возможности. Благодаря этому подобное устройство становиться максимально функциональным и востребованным.

Простой вариант

Для того чтобы сделать минитрактор из мотоблока, можно выбрать один из двух вариантов. Первый является наиболее простым и не требующим никаких навыков, но более затратным. Заключается он в приобретении уже готового комплекта для переделки мотоблока в минитрактор. В этом случае самостоятельно изготавливать ничего не придется, а останется только собрать минитрактор из всего готового, следуя инструкции или прилагаемому чертежу минитрактора.



В стандартный комплект для переделки мотоблока входят:



  • •    основная рама;
  • •    рулевое управление;
  • •    крылья;
  • •    сиденье;
  • •    рычаги для включения блокировки полуосей;
  • •    тормозной цилиндр;
  • •    бак для тормозной жидкости;
  • •    тормозной барабан.


Используя этот комплект, легко максимально быстро получить качественный минитрактор из своего мотоблока. Как правило, этот способ подходит преимущественно для тяжелых моделей весом от двухсот килограммов. Проще всего сделать таким образом минитрактор из мотоблока МТЗ.


Для более легких моделей обычно достаточно приобрести стандартный адаптер с сиденьем. Установив его, переделку мотоблока можно считать оконченной. В этом случае минитрактор получится облегченный, но также очень функциональный и удобный.




Сделав подобным образом минитрактор из мотоблока, не нужно больше задумываться о покупке готовой машины.

Своими руками

В том же случае когда затраты на минитрактор из мотоблока хочется максимально снизить, можно провести все работы самостоятельно. При этом не будет необходимости покупать комплект для минитрактора или адаптер, так как все изготавливается своими руками.







Рационально рассмотреть здесь изготовление минитрактора из мотоблока Нева. Связано это с тем, что данная модель агрегата наиболее распространена и мощность ее достаточна для создания машины. Кроме этого, удобным является и то, что в интернете всегда можно найти достаточно чертежей минитрактора из мотоблока Нева. Без них приступать к работам невозможно.


Первое, что необходимо изготовить для будущего минитрактора – это рама. Для нее следует использовать уголки и трубы из прочного металла. Для соединения деталей надежнее всего взять болты, отверстия под которые просверливаются дрелью. Кроме этого, для создания рамы минитрактора можно применять и сварочный аппарат.




После рамы стоит позаботиться о кузове, который будет служить защитой от грязи как для водителя агрегата, так и для всех механизмов. Обойтись без него, конечно, можно, но не желательно. Идеальным материалом для кузова будет листовая нержавейка, которая излишне не удорожит самодельный минитрактор. Такую часть работы можно назвать самой творческой, так как на этом этапе можно придать своему трактору любые очертания. Все зависит только от фантазии и умения автора.


После этого минитрактор на базе мотоблока должен обзавестись рычагами сцепления и тормоза, а также сиденьем. Оно в первую очередь должно быть комфортным для седока, и поэтому можно применить с этой целью переднее сиденье от автомобиля. Далее монтируется руль под высоту кресла. Последним, что требуется сделать, перед тем как назвать минитрактор из мотоблока готовым, будет покраска получившегося агрегата.


Цена такого минитрактора из мотоблока намного ниже, чем заводского, а качество практически не уступает ему. Учитывая это, вопрос о том, как сделать минитрактор, очень разумен и оправдан.

promplace.ru

Минитрактор из мотоблока «Зубр» — как сделать своими руками?

Сегодня практически у каждого есть свой участок с большим огородом, да и многие в нашей стране занимаются фермерством. Однако всем известно, как тяжело работать своими руками, да и организм рано или поздно скажет «спасибо» за большие нагрузки. Но мы ведь живем в век технического прогресса, и в продаже имеется большой выбор разного оборудования, способного значительно облегчить нам жизнь и помочь ухаживать за участком и огородом.

В продаже можно найти мотоблоки, культиваторы и мини-тракторы. Первые являются универсальными и многофункциональными, именно поэтому на них больший спрос. Однако не стоит полагать, что мотоблоки полностью возьмут на себя всю тяжелую работу. Вам все равно придется прикладывать немало усилий. Конечно, вы можете купить минитрактор, если у вас имеют лишние, а к тому же и немалые, средства. Но есть способ, который точно придется всем без исключения по душе — это сделать минитрактор из мотоблока «Зубр».

Сразу следует уточнить тот факт, что универсальной схемы или чертежа для переделки мотоблока нет. Но есть общие правила и рекомендации, которые помогут вам с легкостью справиться с этой работой для агрегатов любых производителей. В том числе они подходят для переделки своими руками мотоблока в минитрактор «Зубр».

Рекомендации по переделыванию мотоблока «Зубр» в минитрактор своими руками


Для начала необходимо четко продумать всю переделку мотоблока, а также предусмотреть установку разнообразного дополнительного оборудования, как плуг, сенокосилка, и многое другое. Вся конструкция размещается на самодельной раме, а тормозной механизм и рулевую рейку можно взять из старого автомобиля. На самом деле, вся работа проводится намного легче, чем кажется на первый взгляд.

Сегодня в продаже имеются даже целые наборы, которые помогают переделать один агрегат в другой своими руками. Такие наборы обычно включают в себя:

  • рама с местом для двигателя;
  • сидения;
  • педали;
  • руль;
  • передняя балка, и другое.

Мотоблок «Зубр» обладает достаточно мощной силовой установкой, которая работает на дизельном топливе. Для того, чтобы переделать его в минитрактор, вам необходимы разные дополнительные составляющие, часть из которых вы можете сами сделать, а часть взять из старого автомобиля, как колеса, руль, тормозную систему, и другое.

Инструкция по сборке

Для начала вам необходимо приготовить все составляющие для переделывания мотоблока в минитрактор своими руками, а также инструменты, как сварочный аппарат, изделия для соединения разных деталей, гаечные ключи и отвертки, электродрель и болгарку. Также рекомендуется сразу составит схему и сделать соответствующий чертеж. Это вам позволит выполнить работу более качественно и быстро.



Рама. Первым делом необходимо расширить несущую конструкцию, ведь на ней будут крепиться дополнительные колеса. Для этих целей вам понадобятся уголки или труба. Заготовки нужно разрезать болгаркой и присоединить сварочным аппаратом. При этом диаметр трубы особого значения не имеет. Главное, чтобы она могла выдержать будущую нагрузку.

Ходовая часть. Для создания передних колес вы можете сразу приобрести готовую ступицу с тормозами. При этом передние колеса должны иметь диаметр около 30 сантиметров. Если взять меньшие, переделанный минитрактор может зарываться носом, а если большое — вы потеряете маневренность и легкость управления.

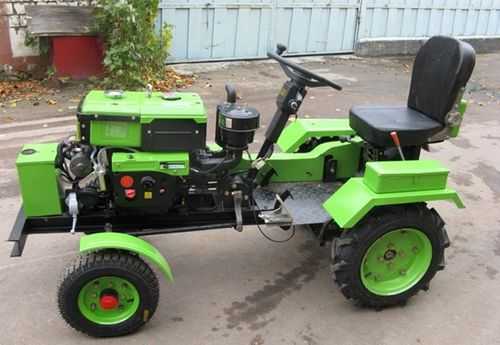

Двигатель. Обычно двигатель устанавливается на передней части рамы. В итоге вы получите сбалансированный агрегат особенно при работе с прицепными системами.

Дополнительное оборудование. После того, как основная работа будет завершена, вы можете установить тормозную систему и гидрораспределитель. Если вы планируете использовать минитрактор на дороге, то будет крайне уместным установить фары и габаритные огни, что позволит вам избежать проблем с правоохранительными органами, а также поможет работать в ночное время. Для придания завершенного вида, вы можете установить навес и сделать обшивку. Все зависит исключительно от ваших предпочтений.

Преимущества и недостатки минитрактора из мотоблока

Как видно, переделать мотоблок в минитрактор достаточно просто. К тому же это не займет много времени и не требует больших денежных затрат. У такого агрегата есть масса достоинств, но и не обойтись здесь и без подводных камней.

Начнем, пожалуй, с положительных сторон. Мотоблоки сегодня доступным практически каждому фермеру, в то время, как минитрактор уже стоит на порядок дороже. Следовательно, если вы захотите переделать мотоблок своими руками в минитрактор, то это позволит вам значительно сэкономить на покупке.

Также, во время переделывания вы изучите свое оборудование вдоль и поперек. Это вам позволит в будущем с легкостью найти и устранить поломку, если она появится. То есть, вы сэкономите на сервисе, который сегодня стоит немаленьких денег, если к тому же обращаться в специализированные компании.

Ну и, конечно, такая работа под силу далеко не всем. И если вам удастся сделать минитрактор, то вы заслуженно можете гордиться собой.

Недостатки здесь также имеются. Каким бы специалистом вы не были, все равно минитрактор, сделанный своими руками, по надежности и долговечности никогда не сравнится с заводским. Вам нужно быть готовым к тому, что в скором времени могут появляться неточности в работе, поломки и сбои. Но, опять же, вы сможете с легкостью их устранять.

Во время переделки нужно учитывать любые нюансы. Например, мотоблок и минитрактор отличаются между собой тем, что первым нужно управлять самостоятельно, а на второй вы садитесь и едете. Следовательно, центр тяжести значительно повысится, а на повороте вы можете просто перевернуться. Нужно расширять ведомую ось. Площадь минитрактора увеличится, но и он будет более устойчивым.

Не забывайте про технику безопасности. Делайте все по чертежам, это будет гарантией того, что вы все сделаете правильно и ваше оборудование будет выполнять все требующиеся от него задачи в полной мере.

Минитрактор из мотоблока — возможность сделать оборудование, которое будет отвечать всем вашим требованиям


Конечно, переделать мотоблок в минитрактор — задача достаточно сложная. Но если вы возьметесь за это дело, вы не пожалеете. Вы сможете сделать агрегат таким, каким его не сделает ни один завод.

Учитывая все нюансы и тонкости, соблюдая технику безопасности, следуя чертежам и схемам, вы добьетесь наилучших результатов. В конечном результате вы можете совершенствовать свой минитрактор, красить его, делать навес и обшивку. Кто знает, может у вас получится оборудование, которое будет даже лучше того, что производится на заводе.

comments powered by HyperComments

sadovij-pomoshnik.ru

особенности и этапы переделки, необходимые материалы и советы

Мотоблок является незаменимым помощником на приусадебном участке. Но даже во время работы с таким надёжным агрегатом, как Нева, возникает усталость. Связано это с тем, что при проведении пахотных работ необходимо все время следовать за ним, прикладывая определённые усилия, и продолжаться это может очень долго, иногда и весь день.

Такое выдержать сможет не каждый, особенно люди пенсионного возраста. Для дачного участка использование мотоблока является очень проблематичным. Поэтому многие умельцы умудряются сделать из мотоблока компактный мини трактор. Для этого необходимы будут чертежи и схемы, инструмент, материалы и минимальные навыки.

Особенности конструкции мини трактора

При сборке мини-трактора из мотоблока Нева существенно увеличивается производительность труда на дачном участке. Преимущества такого агрегата заключается в том, что устанавливается вторая колёсная ось и водительское сиденье.

Благодаря этому человек не ходит целый день пешком, держась за рукоятки мотоблока, а сидит в удобном сиденье и крутит руль.

Минитрактор можно сделать двумя способами:

  • купить готовый адаптер;
  • самостоятельно усовершенствовать мотоблок.

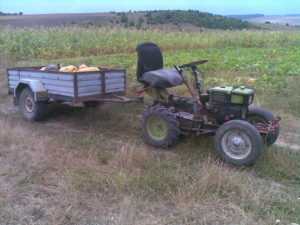

В первом случае потребуются только денежные расходы. Адаптером для мотоблока является прицепная тележка, которая оснащается водительским креслом и прикреплённая к основному агрегату с помощью жёсткой сцепки.

В случае необходимости к адаптеру можно прикупить навесное оборудование и полуприцепы. Недостатком такой конструкции считается отсутствие комфорта для оператора.

Если самостоятельно усовершенствовать мотоблок, то получается мини-трактор, который по своему внешнему виду и производительности совершенно не будет отличаться от заводских моделей. Кроме этого, минитрактор можно оборудовать по своему усмотрению и запросам.

Подготовительные работы

Чтобы из мотоблока сделать минитрактор, необходимо вначале заготовить чертежи и кинематические схемы. Благодаря чертежам можно лучше представить, что за агрегат получится в итоге, а также определиться с необходимым материалом.

Схемы нужны для того, чтобы правильно рассчитать нагрузку на раму, а также тяговое усилие, которое потребуется для выполнения работ на приусадебном участке.

Не последнюю роль играет и расположение двигателя. Лучше всего, если силовой агрегат будет располагаться сзади, сразу за водительским креслом.

Благодаря этому создаётся более надёжное сцепление ведущих колёс с грунтом, а водитель обеспечит добавление веса на передний ведомый мост. В результате этого минитрактор не сможет опрокинуться назад во время пахотных работ на твёрдой почве.

Необходимые материалы и инструменты

Для работ потребуются следующие материалы:

  1. Мотоблок Нева. Он представляет собой основу всей будущей конструкции.
  2. Пара дополнительных колёс вместе с осью. Выбирать колёса необходимо очень тщательно. Если они будут слишком маленького диаметра, то машина может опрокинуться, а чересчур большой может негативным образом повлиять на управляемость. Оптимальный радиус колёс — 14–18 дюймов. Идеальным вариантом будут шины от легкового автомобиля «Волга» старого образца.
  3. Подшипники для установки рулевой колонки и колёс.
  4. Металл для создания рамы. Рекомендуется использовать трубу, швеллер или уголок.
  5. Элементы для крепежа: гайки, болты и шайбы.
  6. Расходные элементы: диски для болгарки, свёрла, электроды.
  7. Смазочный материал: литол или солидол.

Чтобы сделать мини-трактор из мотоблока, потребуются следующие инструменты:

  • Сварочный аппарат.
  • Дрель.
  • Болгарка.
  • Набор гаечных ключей.

Основные этапы сборки

Переделка мотоблока начинается с того, что приступают к изготовлению рамы. Берётся заготовленный металл и при помощи болгарки разрезается на куски необходимой длины. Скрепляются между собой элементы с помощью болтов или электросварки. После того как рама будет собрана, приступают к ходовой части.

При расположении двигателя в передней части ширина колеи должна обуславливаться базовыми колёсами мотоблока. К раме задние колёса прикрепляют с помощью дополнительной оси, которая изготавливается из куска трубы нужной ширины. На её концах запрессовываются втулки с подшипниками, на которые впоследствии установят колёса.

Если двигатель располагается сзади, ширину колеи необходимо расширить, в противном случае минитрактор не получит необходимой балансировки. Для этого с мотоблока снимают базовые колёса и устанавливают на более широкий мост.

Сборку осуществляют таким же образом, что и в предыдущем варианте. Покрышки самодельного мини-трактора необходимо оснастить грунтозацепами, что позволит улучшить сцепление агрегата с почвой.

В качестве рулевого управления можно взять рукояти от мотоблока. В таком случае минитрактор будет похож на мотоцикл. Во время движения задним ходом такое управление будет доставлять много неудобств, поэтому на трактор лучше всего устанавливать обыкновенную рулевую колонку.

Водительское сиденье устанавливают на салазки, приваренные к раме. Лучше всего использовать сиденье с легкового автомобиля, потому что оно удобное и регулируется. Если агрегат будет использоваться и в тёмное время суток, то необходимо установить габаритные огни и фары.

После того как минитрактор будет собран, его смазывают и обкатывают. После этого переделку мотоблока можно считать завершённой, а мини-трактор готов к эксплуатации. При необходимости на технику можно установить дополнительные детали обшивки.

Таким образом, для удобства выполнения дачных и сельскохозяйственных работ из мотоблока Нева можно создать мини-трактор. Такая переделка под силу практически каждому, кто обладает даже минимальными навыками. С помощью самодельного агрегата можно обрабатывать большие площади земли без приложения физических усилий.

Оцените статью: Поделитесь с друзьями!

nashgazon.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
