Минитрактор измотоблока – своими руками, Нева, с двигателем, самодельный, комплект для переделки

Минитрактор из мотоблока своими руками: чертежи, схемы, размеры, видео


Со временем у каждого фермера возникает желание обзавестись таким помощником, как минитрактор. Спецтехника способна облегчить множество задач в сельском хозяйстве и более того, выполнить их за владельца. Достаточно только оборудовать малогабаритный трактор соответствующим приспособлением и управлять им, когда тот будет выполнять силовые работы. Не все знают, что покупку спецтехники можно удешевить, сделав минитрактор из мотоблока своими руками. Данный процесс достаточно трудоемкий, но если следовать рекомендациям, то результат точно порадует.



Подготовительные работы


Первое, что необходимо сделать, так это подобрать чертеж, по которому будут соединяться все функционирующие узлы. Уже исходя из кинематической схемы, нужно подготовить весь необходимый инструмент. В случае если у домашнего мастера имеется опыт в работе с подобным изобретением, то можно самому создать чертеж, как сделать из мотоблока минитрактор.



Кинетическая схема



Чертеж самоделки


Также существует специальный комплект инструментов и запчастей, которые потребуются в работе. Но здесь требуется учитывать, что данный вариант считается менее подходящим и сильно затратным.



Соотношение габаритов всех частей


Для изготовления минитрактора из мотоблока своими руками потребуется подготовить следующее:


  • полный комплект мелких инструментов;

  • сварочный аппарат;

  • болгарку, оснащенную дисками по работе с металлом;

  • дрель с разным по диаметру сверлами;

  • крепежные элементы в виде болтов, гаек, хомутов;

  • швеллера и патрубки из металла.


Помимо перечисленных инструментов, в изготовлении самодельного трактора из мотоблока понадобится 2 одинаковых колеса, сидение для водителя, рулевая установка, навесные приборы и естественно сам мотоблок. Силовая часть должна иметь достаточно высокий показатель мощности и хорошую массу.

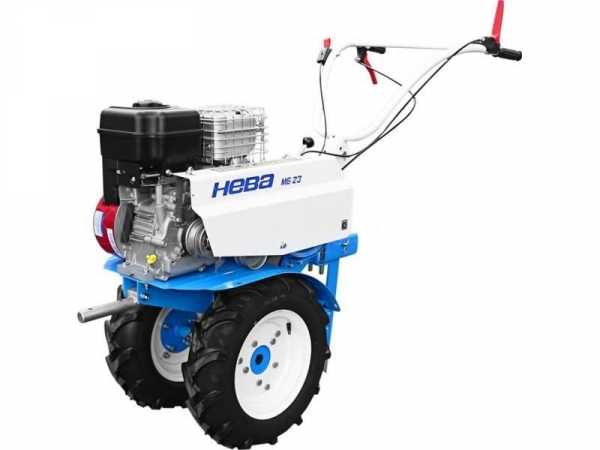

За основу берем мотоблок Нева


Наиболее подходящими моделями считается спецтехника из тяжелого класса, оснащенная дизельным видом двигателя.


К данной классификации следует отнести следующие модификации:


  • мотоблок Зубр;

  • Скаут;

  • мотоблок Нева;

  • Агро.


В результате с мотоблока из списка можно получить хороший минитрактор с высокой производительностью. Еще нужно правильно рассчитать массу самоделки, она должна соответствовать земельной почве, на которой планируется применение изделия. Следуйте единому правилу – чем плотнее грунт, тем тяжелее нужна техника. Мощность силового агрегата должна подбираться исходя из площади участка, который нужно обрабатывать.


ВИДЕО: Минитрактор из мотоблока Нева



Делаем раму для минитрактора


Данный элемент служит каркасом для фиксации всех деталей и функционирующих узлов. Основу можно изготовить из металлических швеллеров или патрубков. Поперечные и продольные элементы для рамы трактора из мотоблока разрезаются при помощи болгарки, далее закрепляются на концах сваркой и болтами.

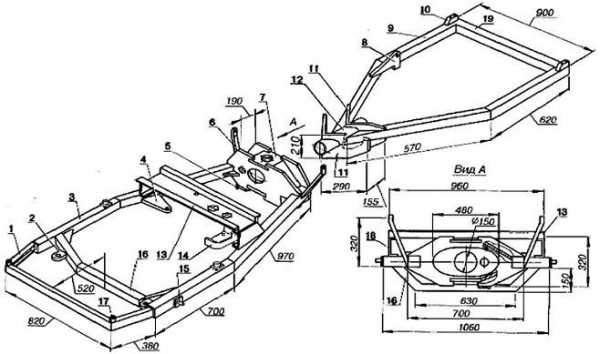

Чертеж рамы


В этом случае наиболее подходящей конструкцией послужит переломная рама, состоящая из передней и задней части, а также соединённая шарнирным устройством. За счет данного фактора все колеса мини трактора будут контактировать с земельной почвой, что улучшит сцепление даже на неровных покрытиях.  На задней части монтируется фаркоп, позволяющий прикреплять буксировочный прицеп, на передней устанавливаются крепежные элементы для фиксации навесного оборудования.


ВИДЕО: Более подробно о раме



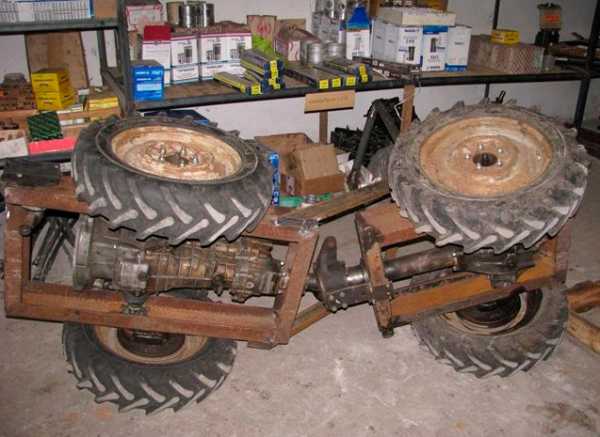

Ходовка минитраткора из мотоблока


На 2-й оси монтируют колеса. Впереди будут стандартные колесные установки от мотоблока, сзади – от любого легкового автомобиля. Здесь нужно учитывать, что они должны иметь глубокий протектор, иначе компактный трактор не отличится высокой проходимостью из-за плохого сцепления колес с землей.



Чертеж № 2


Для оснащения минитрактора своими руками полноценной ходовкой нужно приобрести ступицы с тормозным устройством и рулевую установку. В данном случае отлично подойдут детали с любого легкового автомобиля.


Этапы установки колес:


  • возьмите металлический патрубок с сечением, соответствующим диаметру передней оси;

  • на концах профиля или трубы зафиксируйте ступицы, после чего конструкция установите на передней части рамы ровно посередине;

  • далее следует установка рулевой тяги, редуктора, штанги и самого руля;

  • все составляющие настраиваются по высоте.


Также подвесную часть можно оборудовать пружинами для улучшения амортизации. Задняя ось минитрактора оснащается подшипниками и шкивом.


Специалисты рекомендуют отдавать предпочтение колесам с диаметром 300-360 мм. Маленькие в данном случае будут крениться вперед, а большие ухудшат управляемость спецтехникой.


Гидравлика и силовой агрегат


Дизельный двигатель с водной охладительной системой монтируется на передней части рамы, таким образом сделанный трактор из мотоблока своими руками будет наиболее правильно распределять нагрузку. В области фиксации силового агрегата сначала устанавливается крепежная система с плавающим механизмом.



Чертеж № 3


Задние колеса к мотору подключаются посредством ременного привода. В качестве КПП подойдет коробка из ГАЗ53. Мотор устанавливают так, чтобы вал отбора мощности находился на одном уровне со шкивом. Помимо всего следует пометить размещение педали сцепления. Ременное устройство закрывается специальным футляром для исключения вероятности соскальзывания во время функционирования.


Далее минитрактор нужно своими руками оборудовать гидравлическим подъемом. В комплект устанавливаемых деталей входит:


  • масленый бак;

  • гидроцилиндр;

  • насосный прибор и распределитель.


После монтажа перечисленных запчастей спецтехнику нужно оснастить водительским сидением, головным светом, и габаритами. Последний элемент монтируется на агрегаты, которые планируется применять не только в поле, но и на дороге общего предназначения.


Тормозная система и электроустройства минитрактора


В качестве тормозной установки лучше воспользоваться новым приспособлением, а не бывшем в употреблении с какого-либо авто. Исходя из чертежей нужно обозначить место ее расположения, точнее педали тормоза. Здесь устанавливается педальный фиксаторы главный тормозной цилиндр.



Установка рычагов на ломающейся раме


Далее вторая деталь подсоединяется шлангами нужного размера к барабану, установленному на передних колесах. Все соединения обрабатывают герметическим средством для исключения вероятности утечки. Устройство полностью прокачивают, устраняют из нее остатки воздуха.


Далее следует подключение электрических устройств, выведение контролеров на приборную панель. Нужно подключить следующие элементы:


  • температурный датчик;

  • измеритель состояния охладительной системы;

  • ключ зажигания;

  • контролер давления в масленом бачке;

  • устройство определяющее уровень горючего.


Также можно оборудовать минитрактор своими руками сигналом, поворотниками, стоп-сигналами. Это завершающий этап производства сельскохозяйственной техники.


Минитрактор из мотоблока своими руками: плюсы и минусы


Экономный в эксплуатации минитрактор имеет сравнительно маленькие размеры, поэтому с его хранением не возникнет сложностей. Малогабаритная и маневренная техника может функционировать даже на густо засаженных земельных участках.


Также у владельца имеется возможность самостоятельно расширить ряд возможностей устройства при помощи дополнительного навесного оборудования. С поиском запасных деталей не возникнет проблем, они реализуются в любом специализированном магазине или на сайте.


ВИДЕО: Подробный обзор конструкции


www.portalteplic.ru

Минитрактор из мотоблока

Минитрактор из мотоблока идеально подойдет для обработки небольших участков земли. Такой агрегат позволит вам с гораздо большим комфортом производить те действия, которые вы обычно совершаете при помощи мотоблока: вспашка земли, сбор урожая, перевозка различных грузов. Но далеко не для каждого доступно приобрести готовую заводскую модель, что объясняется ее высокой стоимостью. Поэтому многие осуществляют переоборудование мотоблока в минитрактор своими руками.

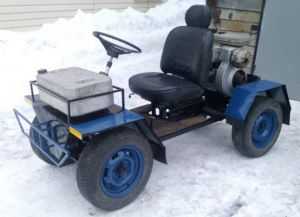

Самодельный минитрактор с двигателем от мотоблока

Для того, чтобы успешно произвести переделку, необходимо правильно подобрать мотоблок, который должен обладать определенными характеристиками, а именно:

  • мощность – чем большие по размерам участки вы планируете обрабатывать, тем большую мощность должен иметь мотоблок;
  • вид топлива – предпочтительно, чтобы агрегат работал на дизельном топливе, поскольку это позволит выполнить больший объем работы. Кроме того, дизельные двигатели гораздо экономичнее расходуют топливо, чем бензиновые;
  • вес – мотоблок, обладающий меньшей массой, более управляем. Однако массивный агрегат намного лучше справится с обработкой твердой почвы;
  • стоимость – рекомендуется отдать предпочтение более доступным по цене отечественным моделям.

Набор для переделки мотоблока в минитрактор

В дополнение к мотоблоку можно приобрести готовый универсальный комплект для его переоборудования в минитрактор своими руками.

В его состав могут входить различные узлы и детали, а именно:

  • рулевое колесо;
  • тормозной цилиндр;
  • рама;
  • рычаги управления;
  • сиденье;
  • задний или передний подъемный механизм;
  • гидравлика для трактора;
  • комплект для установки активной почвофрезы;
  • собранный адаптер со ступицей и тормозами.

Подобный набор поможет вам справиться с переоборудованием мотоблока в минитрактор.

Инструкция по сборке минитрактора на базе мотоблока

Для того, чтобы сделать минитрактор на базе мотоблока своими руками, рекомендуется придерживать следующей инструкции:

  1. Перед началом проведения работ подготавливают необходимые детали (или готовый универсальный комплект) и инструмент. Вам может понадобиться электродрель, сварочный аппарат, болты, гайки, гаечные ключи и отвертка, болгарка, диски для резки металла.
  2. Рекомендуется предварительно сделать чертеж будущего минитрактора.
  3. С помощью трубы или металлических уголков дополняют несущую конструкцию. Это нужно сделать, чтобы появилась возможность установки дополнительной пары колес. Заготовки для рамы нарезают болгаркой и скрепляют между собой электросваркой или болтами. На этой стадии можно сразу осуществить монтировку навесного устройства, которое даст возможность использовать дополнительное оборудование.
  4. К передней оси прикрепляют кусок металлической трубы, к которой в свою очередь крепят колесную пару.
  5. На переднюю часть рамы устанавливают двигатель. На месте его установки делают систему крепления.
  6. После того, как собрана основная конструкция, производят установку тормозной системы, а также и гидрораспределителя для работы с навесным оборудованием.
  7. Проводят обкатку, после чего можно приступать к работе.

Этот алгоритм действий может подойти при переоборудовании мотоблоков таких моделей: «Нева», «Кентавр», «Агро», «Зубр». В результате вы получите компактный минитрактор.

Минитрактор из мотоблока поможет вам эффективно решать множество задач в процессе осуществления сельскохозяйственных работ.



womanadvice.ru

Минитрактор из мотоблока Нева своими руками: чертежи, фото, видео

3 февраля, 2014. Прочитано 14920 раз(а)

На приусадебном участке работы всегда хватает, однако многие из них можно механизировать, приобретя мотоблок фирмы Нева, являющийся самым популярным силовым агрегатом среди земледельцев. Благодаря этому приспособлению большинство дел, связанных с обработкой земельного участка, будет выполняться намного быстрее, но при этом все равно требовать приложения немалых физических усилий. Выход из такой ситуации – это собрать минитрактор из мотоблока Нева своими руками. Также, можно собрать мотоблок из моста от Жигулей.

Как сделать трактор из мотоблока Нева с помощью приобретенного адаптера

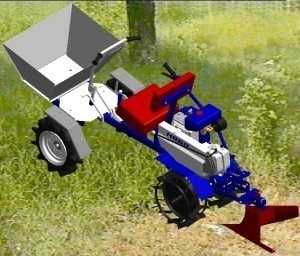

Переоборудовать мотоблок в небольшой трактор можно, купив и присоединив к агрегату адаптер, представляющий собой прицепную тележку, оборудованную сидением.

Такой вариант модернизации мотоблока требует минимум затрат усилий, времени и финансов, зато в результате получится идеальное приспособление для выполнения работ на приусадебном участке.

При необходимости можно докупить и дополнительно установить на адаптер такие орудия труда как:

  • плуг;
  • окучиватели;
  • выкапыватель картофеля;
  • скребок для уборки снега;
  • борона и пр.

Собственноручно создав минитрактор, оборудованный дополнительной навесной техникой, можно значительно увеличить производительность садово-огородных работ и круглогодично, практически не прикладывая усилий, вспахивать, окучивать, капать свой огородный участок.

Из мотоблока в минитрактор с помощью подручных средств

Преобразить мотоблок в минитрактор можно и с помощью подручных средств. Такой вариант модернизации займет больше времени, чем предыдущий, но потребует меньших денежных затрат. Сейчас мы рассматриваем минитрактор на базе мотоблока нева.

Также возможно воспользоваться китайскими мотоблоками, читайте их плюсы и минусы тут.

Кроме мотоблока Нева потребуются:

  • пара колес;
  • уголки, листы и трубы из металла;
  • сварочный аппарат;
  • мягкая сидушка;
  • орудия для садово-огородных работ;
  • комплект инструментов.

Процесс преображения мотоблока в минитрактор:

1. Разработка кинематической схемы минитрактора.

Такую схему можно либо разработать самостоятельно, особое внимание уделяя равновесию конструкции, чтоб не возникало дополнительных нагрузок, либо взять готовую схему, где кинематически изображен минитрактор из мотоблока Нева. Чертеж такой схемы приведен ниже.

От двигателя силового агрегата (2), заставляющего вращаться передние колеса (1), крутящий момент будет передаваться через цепь (3) на реверс редуктор (4), а оттуда через карданную передачу (5) на задний мост (6), заставляя вращаться задние ведущие колеса (7).

2. Изготовление рамы из труб и уголков.

В процессе изготовления рамы необходимо предусмотреть наличие вилки с втулкой, обеспечивающих поворот прицепа.

3. Изготовление кузова.

Стальной лист послужит заготовкой для кузова, высота бортов которого должна быть не менее 30 см.

4. Установка сидушки.

Сидушка крепится болтами к хребтовой балке на расстоянии 80-85 см от ее переднего конца.

5. Установка дополнительных приспособлений (орудий труда).

6. Проверка работоспособности готового агрегата.

7. Покраска минитрактора.

  Как создать минитрактор из мотоблока Нева видео:

Видео, на котором показано как в считанные минуты провести установку адаптера на агрегат или как переоборудовать мотоблок в минитрактор с помощью отдельных элементов, помогут провести данную работу без ошибок.

Рекомендуем вам еще:
