Мини судос 2 – Лабораторная работа №1. Методика проведения проверочных испытаний уровнемера техническое описание уровнемера «судос мини 2» истенда контроля уровнемеров класса «судос» ску-1

Уровнемер судос мини — Добыча нефти и газа

Уровнемер СУДОС - мини 2 мастер (далее уровнемер) предназначен для оперативного контроля уровня жидкости в добывающих нефтяных скважинах. Уровнемер обеспечивает контроль статического и динамического уровня, регистрацию кривых падения и восстановления уровня, автоматическую регистрацию давления газа в затрубном пространстве на устье скважины.

Уровнемер может применяться для слежения за уровнем жидкости во время эксплуатации скважин, а также при их запуске после ремонта или простоя.

  1. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  2. Диапазон контролируемых уровней (20 ^ 3000) м
  3. с разрешающей способностью 1 м
  4. Диапазон контролируемых давлений (0 -г- 100) кГс/см2
  5. с разрешающей способностью 1 кГс/см2
  6. Емкость энергонезависимой памяти
  7. для символьных отчетов 3008
  8. для графиков 310
  9. Время непрерывной работы после полного заряда аккумулятора в нормальных климатических условиях, не менее   14 час
  10. Время заряда разряженного аккумулятора 10 час
  11. Время хранения данных в энергонезависимой памяти, не менее 5 лет
  12. Рабочий диапазон температур (-40 -г- +50)°С
  13. Срок службы прибора 5 лет
  14. Масса, не более 3 кг.

Требования к персоналу

  • К проведению исследовательских работ на скважинах допускаются лица не моложе 18 лет, имеющие образование не ниже среднего, допущенные к работе по
    состоянию здоровья.
  • Персонал должен пройти профессиональное обучение, проверку знаний и иметь соответствующую группу допуска для проведения работ согласно квалификационным требованиям: операторы по добыче нефти и газа не ниже 5 разряда; операторы по исследованию скважин не ниже 4 разряда.
  • Персонал должен пройти обучение работе с исследовательским оборудованием. Обучение проводится сотрудниками фирмы-изготовителя непосредственно на рабочем месте.
    • Объект исследования

Исследования, связанные с измерением давления и контролем уровня жидкости, проводятся на нефтяных и газовых добывающих скважинах различного способа эксплуатации (фонтан, газлифт, механизированная добыча и т.д.), а также на нагнетательных, водозаборных, контрольных и других скважинах.

  • Требования к объекту исследования
  • Обустройство и эксплуатация скважины должны выполняться в соответствии с "Правилами безопасности в нефтяной и газовой промышленности".
  • Исследуемая скважина независимо от ее назначения и способа эксплуатации должна иметь технологический отвод, оборудованный задвижкой и имеющий патрубок для подключения устройства для волнометрирования. Определение уровня жидкости возможно только в том пространстве скважины (трубное, межтрубное, затрубное, заколонное), которое соединяется с используемым технологическим отводом. Технологический отвод при проведении измерений не должен иметь резких сужений (штуцеров, дозаторов и подобных устройств).
    Патрубок технологического отвода должен иметь трубную конусную резьбу 60 по ГОСТ 633-80. Он должен располагаться на высоте от 0,2 до 1,8 метра над землей.
  • При высоте более 1,8 метра необходимо использовать стационарные или переносные площадки при условии их соответствия требованиям "Правил безопасности в нефтяной и газовой промышленности". Неиспользуемый патрубок должен быть закрыт технологической заглушкой.
  • На пути следования звукового импульса допускается не более двух изгибов трубопровода под углом 90 градусов на расстоянии до 20 метров от патрубка.
    • Порядок монтажа и демонтажа оборудования

Подготовка наземного оборудования

Убедитесь в исправности задвижки технологического отвода и контрольного манометра.

  • Проверьте соответствие давления в исследуемом пространстве скважины максимально допустимому давлению для применяемого прибора.
  • Снимите заглушку с технологического патрубка. Очистите резьбовую часть от грязи, нефти, песка и т. д. Проверьте соответствие резьбы указанным выше требованиям. В случае обнаружения несоответствия типа резьбы, сильного износа, коррозии или повреждения резьбовой части патрубка проводить исследования запрещается.
  • Очистите внутреннюю полость патрубка от парафина, гидратов, льда и т.п.

Порядок монтажа уровнемера

  • Очистите от загрязнения и проверьте резьбовую часть присоединительной муфты уровнемера. При сильном износе, коррозии или повреждении резьбовой части монтаж уровнемера не допускается.
  • Откройте на короткое время (1-2 секунды) задвижку на технологическом отводе для его продувки (очистки от возможных конденсатных, ледовых, грязевых и прочих пробок).
  • Смонтируйте уровнемер, навернув его до упора на патрубок и тщательно затянув, чтобы не произошло его смещение под давлением. Момент затяжки должен быть не менее 200+30 Нм (20+3 кГс-м). Для затяжки резьбы используйте скобы на резьбовой присоединительной муфте уровнемера и рукоятку из комплекта прибора. Вместо рукоятки допускается использовать любой удобный рычаг.
  • Внимание! При затяжке запрещается использование ударного инструмента, а также поворотного корпуса уровнемера в качестве рычага.
  • Поверните клапанную головку таким образом, чтобы отверстие для выхода газа было в направлении "от себя".
  • Проверьте затяжку гайки выпускного клапана уровнемера, при ослаблении - затяните.
  • Поверните корпус прибора с элементами индикации и клавиатуры в удобное для доступа и обзора положение.
  • Внимание! Вращать поворотный корпус и клапан допускается только при отсутствии давления в рабочем объеме уровнемера.
  • Откройте крышку клавиатуры и индикатора. Включите прибор в режим контроля давления.
  • Постепенно, не допуская пневматического или гидравлического удара, открывайте задвижку, пока газ не начнет поступать в уровнемер. Приостановите открытие задвижки, пока давление в скважине и рабочем объеме уровнемера не выровняется, а затем полностью откройте задвижку. Процесс выравнивания давлений контролируйте по индикатору прибора в режиме контроля давления.
  • Во избежание утечек газа в резьбовых соединениях используйте резьбовую уплотняющую смазку Р-402 (ТУ 38.101.330-73) или уплотнительную ленту ФУМ 0,1x20 (ТУ6-05-1388-86).

Демонтаж уровнемера

  • Выключите прибор.
  • Закройте задвижку технологического отвода.
  • Откройте выпускной клапан уровнемера и стравите избыточное давление из
    рабочего объема.
  • Отверните уровнемер и снимите его с патрубка. Слейте из рабочего объема
    конденсат, очистите резьбовую часть и уложите уровнемер в штатную сумку.
  • Закройте патрубок технологической заглушкой.
Похожие статьи:

Статьи и новости нефтяной промышленности → Япония в августе 2018 увеличила импорт нефти.

Бурение → Влияние свойств глинистых растворов на водоотдачу

Статьи и новости нефтяной промышленности → Скважина своими руками

Статьи и новости нефтяной промышленности → Продали 19,5% акции компании "Роснефть".

Статьи и новости нефтяной промышленности → Египет нашел месторождение газа в Средиземном море

Admin 3951 просмотр

rengm.ru

Судос автомат 2 цена (судос мини 2 цена)

Доставка транспортной компанией по России от 3 дней (из наличия)


Заявка

Описание

Цена судос-2 (автомат, мини): от 100000 р.

В наличии

Назначение судос-2 (автомат, мини):

Уровнемер "СУДОС - автомат 2" предназначен для контроля статического и динамического уровня жидкости в добывающих нефтяных скважинах, измерения КВУ и КПУ, длительного контроля изменений уровня при выводе скважин на режим. Прибор построен на базе уровнемера "СУДОС - мини 2" и дополнительно имеет особенности:



Отличительные особенности судос-2 (автомат, мини):

  • Благодаря наличию автоматического клапана для формирования акустической посылки, автоматизация измерения уровня происходит без участия оператора .
  • Уровнемер "СУДОС - автомат 2" "судос мини 2" - самые компактные уровнемеры.
  • При отсутствии избыточного давления данный уровнемер работает от внешнего источника давления (газобаллонное оборудование).



Возможности судос-2 (автомат, мини):

  • Контроль статического и динамического уровня жидкости.
  • Регистрация кривых падения и восстановления уровня.
  • Регистрация изменений уровня жидкости при выводе скважин на режим.
  • Автоматическая регистрация затрубного давления на устье скважины.
  • Передача результатов измерений в компьютерную базу данных.
  • Подключение дополнительного внешнего аккумулятора.
  • Визуализация эхограмм и других результатов измерений на графическом дисплее "БВК - 03".



Технические характеристики судос - автомат 2

ПараметрЗначение
Диапазон контролируемых уровней жидкости 20-3000 м (6000м)
Диапазон контролируемых избыточных давлений газа 0-100 кГс/см2
Диапазон давлений автоматического контроля уровня 0-50 кГс/см2
Количество сохраняемых результатов измерений 3008 символьных отчетов/310графиков
Количество измерений уровня в автоматическом режиме без подзаряда аккумулятора, не менее 250
Дискретность контроля давления 0,1 атм.
Время непрерывной работы, не менее 7 час.
Время заряда аккумулятора 10 час
Рабочий диапазон температур от минус 40 °С до плюс 50 °С
Габаритные размеры 180х370х180мм
Масса, не более 6,8 кг
Скорость передачи данных в ПК До 57,6 кb



Технические характеристики судос - мини 2

"СУДОС - мини 2" самый маленький уровнемер в мире с массой менее 3 кг.



ПараметрЗначение
Диапазон контролируемых уровней жидкости 20-3000 м (6000м)
Диапазон контролируемых избыточных давлений газа 0-100 кГс/см2
Количество сохраняемых результатов измерений 3008 символьных отчетов/310графиков
Дискретность контроля давления 0,1 атм.
Время непрерывной работы, не менее 10 час.
Время заряда аккумулятора 10 час
Рабочий диапазон температур от минус 40 °С до плюс 50 °С
Габаритные размеры 121х289х115мм
Масса, не более 2,9 кг
Скорость передачи данных в ПК До 57,6 кb





Судос-2 (автомат, мини) для промышленных предприятий

Распространяется данный товар по всем городам России, наиболее покупаем в Уфе, Перми, Тюмени, Ханты-Мансийске (ХМАО), Ямало-Ненецкий автономный округ - Ямал (ЯНАО), Салехард, Челябинск. Добыча жидкости, нефтяной промышленности это сложный и ответственный вопрос, который требует максимально качественного и надежного оборудования. И в современном мире есть достаточное количество специального оборудования, которое создано, чтобы помогать и делать процесс работы простым и легким. Например, СУДОС-мини, прочный и качественный уровнемер, который помогает справиться с уровнем жидкости на предприятии, что гарантирует правильную и грамотную добычу во время рабочего процесса. Причем судос мини считается самым маленьким уровнем в мире, но при этом одним из самых эффективных.

Небольшой и компактный судос автомат, очень легко и просто использовать. Ведь это современное и удобное оборудование, которое помогает справиться со слишком большим уровнем жидкости, и сделать процесс добычи боле практичным. Маленький по своему размеру судос автомат не уступают по своему профессионализму своим аналогом более крупного размера, поэтому и считается наиболее привлекательным для современных предпринимателей, которые ведут свою деятельность в сфере подобной добычи.

Приобрести уровнемер судос, можно на самых выгодных и удобных условиях, которые доступны каждому современному человеку. Ведь данное оборудование считается самым маленьким и удобным, для использования не требует особенных умений и знаний. Практичный и максимально эффективный  уровнемер судос это лучший помощник в сфере производства и промышленности, который только можно представить в современном мире. Идеальное решение для каждого, кто для своего бизнес привык выбирать практичные и хорошие варианты по низким ценам. Причем данное оборудование пользуется спросом по всему миру, где есть подобные перерабатывающие предприятия, которые забоятся о своей эффективности. Мы находимся в Челябинске, но это как и писалось выше не составляет проблемы в отправке товаров по всем промышленным городам России таким как: Уфа, Пермь, Тюмень, Ханты-Мансийск (ХМАО), Ямало-Ненецкий автономный округ - Ямал (ЯНАО), Салехард, Челябинск

Уровнемер судос мини используется для оперативного измерения уровня жидкости в нефтяных скважинах. Является самым маленьким уровнемером, позволяющий при этом при работе не использовать кабели. В компании «НГИ» вы можете купить уровнемер судос мини по доступной цене в Челябинске.

Уровнемер судос автомат улучшенная модификация уровнемера судос мини. Прибор контролирует статический и динамический уровень жидкости в нефтяной скважине. В компании «НГИ» вы можете купить уровнемер судосавтомат по доступной цене в Челябинске.

Мы работаем на всю Россию, в том числе, в регионах: Уфа, Пермь, Тюмень, Ханты-Мансийск (ХМАО), Ямало-Ненецкий автономный округ - Ямал (ЯНАО), Салехард, Челябинск

ngi-t.ru

Уровномеры в Казахстане. "СУДОС - мини 2", "СУДОС

Уровнемер скважинный "СУДОС - мини 2"

Назначение:Уровнемер "СУДОС - мини 2" предназначен для оперативного контроля уровня жидкости в добывающих нефтяных скважинах.

Отличительные особенности:

  • На сегодняшний день "СУДОС - мини 2" самый маленький уровнемер в мире с массой менее 3 кг.
  • Моноблочное исполнение позволяет при измерениях не использовать кабели.
  • Рабочий диапазон температур от минус 40 °С до плюс 50 °С.
  • Виброударопрочное исполнение.
  • Большой объем памяти для результатов измерений.
  • Упрощенное управление прибором - всего 4 кнопки.
  • Ускоренное вычисление уровня, без задержек после измерения - в течение 1с.
  • Светодиодный индикатор повышенной яркости.
  • Ускоренный экспорт данных в компьютерную базу данных измерений.
  • Повышенная достоверность определения уровня.
  • Применение "РУ - 02" позволяет при передаче данных в персональный компьютер и "БВК - 03" не использовать кабели.
  • Комплектация компьютерной базой данных измерений.

Возможности:

  • Контроль статического и динамического уровня жидкости, как при эксплуатации скважин, так и при их запуске.
  • Регистрация кривых падения и восстановления уровня с автоматической регистрацией затрубного давления на устье скважины.
  • Передача результатов измерений в базу данных.
  • Виброударопрочное исполнение.
  • Визуализация эхограмм и других результатов измерений на графическом дисплее "БВК - 03".
  • Измерение уровня при нулевом избыточном давлении и вакууме.
Техническое описание и инструкция по эксплуатации (pdf, 792 Kb)

Уровнемер скважинный автоматический "СУДОС - автомат 2"

Назначение:Уровнемер "СУДОС - автомат 2" предназначен для контроля статического и динамического уровня жидкости в добывающих нефтяных скважинах, измерения КВУ и КПУ, длительного контроля изменений уровня при выводе скважин на режим. Прибор построен на базе уровнемера "СУДОС - мини 2" и дополнительно имеет особенности:

Отличительные особенности:

  • Автоматизация измерения уровня без участия оператора за счет наличия
    автоматического клапана для формирования акустической посылки.
  • Самый компактный автоматический уровнемер в мире моноблочного исполнения с автономным аккумуляторным питанием.
  • Рабочий При отсутствии избыточного давления работает от внешнего источника давления (газобаллонное оборудование).температур от минус 40 °С до плюс      50 °С.

Возможности:

  • Контроль статического и динамического уровня жидкости.
  • Регистрация кривых падения и восстановления уровня.
  • Регистрация изменений уровня жидкости при выводе скважин на режим.
  • Автоматическая регистрация затрубного давления на устье скважины.
  • Передача результатов измерений в компьютерную базу данных.
  • Подключение дополнительного внешнего аккумулятора.
  • Визуализация эхограмм и других результатов измерений на графическом дисплее "БВК - 03".
Техническое описание и инструкция по эксплуатации Судос - автомат 2 (pdf, 940 Kb)назад в каталог

kdsc.kz

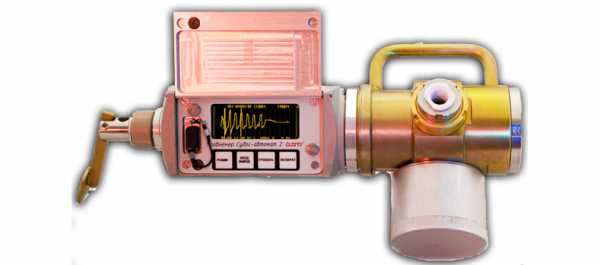

Уровнемер "СУДОС - автомат 2 GSM"

Уровнемер скважинный автоматический со встроенным GSM - модемом «СУДОС-автомат 2 GSM»

Экономия затрат благодаря сокращению времени на принятие решения решений, сокращению транспортных

операций, повышению качества исследований.

Решаемые задачи



Оперативный контроль в полностью автоматическом режиме статического и динамического уровня жидкости

в добывающих нефтяных скважинах, измерение КВУ и КПУ, длительный контроль изменений уровня при выводе скважин на режим.



Реализованные инновации



  • Автоматизация измерения уровня без участия оператора и передача результатов измерений
    удаленному потребителю по каналам сотовой связи в компьютерную базу данных с помощью встроенного GSM-модема.
  • Литиевая аккумуляторная батарея с возможностью замены и подзарядки в любое время без необходимости предварительного полного разряда.
  • Возможность программирования работы и отработки заданной программы в полностью автоматическом режиме без присутствия специалиста.



Технические характеристики



ПараметрЗначение

Диапазон контролируемых уровней жидкости

20-3000 м (6000м)*

Диапазон контролируемых избыточных давлений газа

0-100 кГс/см2

Количество сохраняемых результатов измерений

3008 символьных отчетов/310 графиков



Типовое количество измерений уровня в автоматическом режиме с передочей данных по GSM-модему для зон уверенного приема сотовой связи

200



Дискретность контроля давления

0,1 атм.

Время заряда аккумулятора

3,5 час

Рабочий диапазон температур

от - 40 °С до + 50 °С

Габаритные размеры

185х420х190 мм

Масса, не более

8,5 кг

Интерфейс передачи данных в компьютер

USB или COM - порт

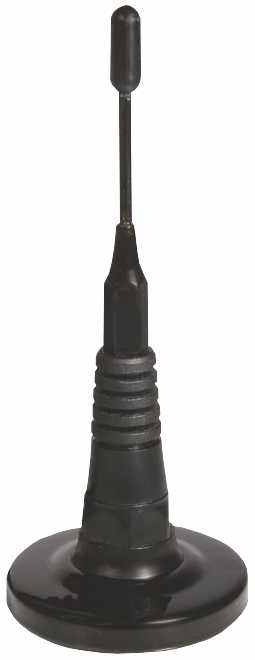

Конструктивное исполнение GSM - модема

встроенный в уровнемер, внешняя аннтена
с разъемным подключением

Элемент питания для уровнемера и GSM - модема

встроенный литиевый элемент

* - Дополнительная опция

www.siamoil.ru

Инструкция по эксплуатации изм 787. 012 То

Уровнемер СУДОС – мини 2

ТЕХНИЧЕСКОЕ ОПИСАНИЕ И
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ИЗМ 2.787.012 ТО
ТОМСК - 2008

2
СОДЕРЖАНИЕ
1. ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ 5
2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 5
3. СОСТАВ И КОМПЛЕКТ ПОСТАВКИ 7
4. ИНСТРУКЦИЯ ПО БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ 8
4.1. ОБЩИЕ ПОЛОЖЕНИЯ (НОРМАТИВНАЯ БАЗА) 8
4.2. ТРЕБОВАНИЯ К ПЕРСОНАЛУ 8
4.3. ОБЪЕКТ ИССЛЕДОВАНИЯ 9
4.3.1. Требования к объекту исследования 9
4.4. ПОРЯДОК МОНТАЖА И ДЕМОНТАЖА ОБОРУДОВАНИЯ 9
4.4.1. Подготовка наземного оборудования 9
4.4.2. Порядок монтажа уровнемера 10
4.4.3. Демонтаж уровнемера 11
5. УСТРОЙСТВО И РАБОТА ИЗДЕЛИЯ 11
5.1. ОБЩИЕ СВЕДЕНИЯ 11
5.2. УСТРОЙСТВО, НАЗНАЧЕНИЕ И РАБОТА СОСТАВНЫХ ЧАСТЕЙ 12
5.2.1. Уровнемер СУДОС – мини 2 12
5.2.2. Шаровая насадка 13
5.2.3. Сетевой адаптер 14
5.2.4. Шнур для заряда от бортовой сети автомобиля 14
5.2.5. Кабель интерфейсный 14
5.2.6. Рукоятка для монтажа прибора на скважине 15
5.2.7. Запасные части 15
5.2.8. Дополнительные аксессуары 15
5.3. РАБОТА ПРИБОРА 18
5.3.1. Принцип действия 18
5.3.2. Органы управления и индикации 19
5.3.3. Основные функции кнопок клавиатуры 20
5.3.4. Режимы работы прибора 21
5.3.5. Включение и выключение 27
6. ПОДГОТОВКА К ПРОВЕДЕНИЮ ИССЛЕДОВАНИЙ 28
6.1. ПОДГОТОВКА ПРИБОРА К РАБОТЕ 28
7. ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ 29
7.1. КОНТРОЛЬ УРОВНЯ ЖИДКОСТИ 29
7.1.1. Запись эхограммы и определение уровня 29
7.2. АВТОМАТИЧЕСКАЯ РЕГИСТРАЦИЯ ДАВЛЕНИЯ ГАЗА В ЗАТРУБНОМ ПРОСТРАНСТВЕ НА УСТЬЕ СКВАЖИНЫ 30
8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 31
8.1. РЕГЛАМЕНТ ПРОВЕДЕНИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ 31
8.2. МЕТОДИКА ПРОВЕДЕНИЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ 32
8.2.1. Очистка конусной присоединительной резьбы, акустического датчика, датчика
давления и лицевой панели 32
8.2.2. Уход за выпускным клапаном 33
8.2.3. Очистка разъема для подключения внешних устройств 34
8.2.4. Контроль функционирования 34
8.2.5. Опрессовка 35
8.2.6. Замена уплотнительных колец 35
9. ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ ПРИБОРА 36
ПРИЛОЖЕНИЯ 37

3
ПРИЛОЖЕНИЕ 1. КОНТРОЛЬ УРОВНЯ В ОСЛОЖНЕННЫХ УСЛОВИЯХ 37
ПРИЛОЖЕНИЕ 1.1. РЕКОМЕНДАЦИИ ПО ИЗМЕРЕНИЯМ В ОСЛОЖНЕННЫХ УСЛОВИЯХ 37
ПРИЛОЖЕНИЕ 2. УСТАНОВКА РАБОЧЕЙ ТАБЛИЦЫ ПОПРАВОК 38
ПРИЛОЖЕНИЕ 3. ЗАВИСИМОСТЬ СКОРОСТИ ЗВУКА ОТ ЗАТРУБНОГО ДАВЛЕНИЯ 40
ПРИЛОЖЕНИЕ 4. ЗАРЯД АККУМУЛЯТОРА 41
ПРИЛОЖЕНИЕ 5. ПЕРЕДАЧА ДАННЫХ В КОМПЬЮТЕР 43
ПРИЛОЖЕНИЕ 6. БЛОК ВИЗУАЛЬНОГО КОНТРОЛЯ БВК-XX 44
ПРИЛОЖЕНИЕ 7. ДОПОЛНИТЕЛЬНЫЕ РЕЖИМЫ 44
ПРИЛОЖЕНИЕ 7.1. УСТАНОВКА ДАТЫ И ВРЕМЕНИ. ИНИЦИАЛИЗАЦИЯ ПАМЯТИ 45
ПРИЛОЖЕНИЕ 7.2. КОНТРОЛЬ ЕМКОСТИ И ЦИКЛОВКА АККУМУЛЯТОРА 47
ПРИЛОЖЕНИЕ 7.3. УСТАНОВКА НУЛЯ ДАТЧИКА ДАВЛЕНИЯ 47
ПРИЛОЖЕНИЕ 7.4. ИНДИКАЦИЯ ЧУВСТВИТЕЛЬНОСТИ ДАТЧИКА ДАВЛЕНИЯ 48
ПРИЛОЖЕНИЕ 7.5. ИНДИКАЦИЯ НОМЕРА ПРИБОРА 49
ПРИЛОЖЕНИЕ 7.6. УСТАНОВКА ЯРКОСТИ ИНДИКАТОРА 49
ПРИЛОЖЕНИЕ 7.7. УСТАНОВКА НОМЕРА ЦЕХА 49
ПРИЛОЖЕНИЕ 7.8. УСТАНОВКА НОМЕРА ОПЕРАТОРА 50
ПРИЛОЖЕНИЕ 8. ТЕСТИРОВАНИЕ УРОВНЕМЕРА 50
ПРИЛОЖЕНИЕ 8.1. ПЕРЕЗАПУСК УРОВНЕМЕРА 50
ПРИЛОЖЕНИЕ 8.2. ТЕСТ ЗАПИСАННЫХ ЭХОГРАММ 50
ПРИЛОЖЕНИЕ 9. НЕИСПРАВНОСТИ, ВЫЯВЛЯЕМЫЕ ПРИ ТЕСТИРОВАНИИ УРОВНЕМЕРА.51
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ 54

4

УРОВНЕМЕР «СУДОС-МИНИ 2»
ТРЕБОВАНИЯ ПО ЭКСПЛУАТАЦИИ:


  • Данный уровнемер является электронным прибором с микроконтроллерным управлением, снабженный внутренним аккумулятором, дисплеем, клавиатурой,

памятью и пр. При эксплуатации прибора не допускайте ударов, сильных вибраций, воздействия кислот, щелочей и сильных растворителей. Не погружайте прибор в жидкость!


  • Перед первым включением уровнемера, после длительного хранения, вначале проведите заряд аккумулятора (Приложение 4) и только после этого включайте прибор. Всегда заряд аккумулятора необходимо проводить до полного

его заряда. Нельзя прерывать процесс заряда, а также заряжать аккумулятор при
отрицательных температурах, так как это ведет к преждевременному выходу его из строя!


  • Не проводите инициализацию при разряженном аккумуляторе (индикатор мигает), а также не выключайте прибор после запуска процесса инициализации

до ее полного завершения.


  • При проведении инициализации возможно переустановить дату и время в приборе, однако при этом происходит стирание всей накопленной информации из памяти уровнемера без возможности ее восстановления. Поэтому перед проведением инициализации рекомендуем сохранить результаты измерений в компьютерной базе данных «БД СИАМ».

  • Уровнемер данной модели имеет возможность передавать информацию в два устройства: 1) Персональный компьютер; 2) Блок визуального контроля

«БВК». Во избежание ошибок и потери информации при передаче данных в эти устройства внимательно ознакомьтесь и четко соблюдайте требования эксплуатационной документации на соответствующие программные продукты и

устройства. Обращайте внимание на установленный номер версии программного обеспечения. Данный прибор работает с «БД СИАМ» версии V2.5 и выше.

5


  • При затяжке прибора на измерительном патрубке устьевой арматуры скважины необходимо использовать штатные скобы на корпусе. Запрещается

использование ударного инструмента, а также корпус уровнемера в качестве рычага!


  • Не вращайте корпус и клапан при избыточном давлении в рабочем объеме уровнемера! Рекомендуем после монтажа уровнемера, повернуть корпус и клапан в удобное положение, а только затем открывать задвижку на измерительном

патрубке. Пренебрежение этим требованием резко сокращает ресурс работы подвижных уплотнений.


  • При эксплуатации уровнемера выполняйте требования раздела «Техническое обслуживание» настоящего документа! Не допускайте сильного

загрязнения внутренних частей уровнемера, особенно акустического датчика, клапана и присоединительной конусной резьбы – это приводит к ухудшению работы прибора и уменьшению его рабочего ресурса.


  • Ремонт изделия проводится только службой сервиса компании «СИАМ» или

сертифицированными специалистами. Не санкционированное вскрытие прибора,
а также нарушение правил эксплуатации влечет потерю гарантийных обязательств!
1. ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ

Уровнемер СУДОС - мини 2 (далее уровнемер) предназначен для оперативного контроля уровня жидкости в добывающих нефтяных скважинах.
Уровнемер обеспечивает контроль статического и динамического уровня, регистрацию кривых падения и восстановления уровня, автоматическую

регистрацию давления газа в затрубном пространстве на устье скважины. Уровнемер может применяться для слежения за уровнем жидкости во время

эксплуатации скважин, а также при их запуске после ремонта или простоя.


2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Диапазон контролируемых уровней

(20 ÷ 3000)

м

- с разрешающей способностью

1

м

6

2.

Диапазон контролируемых давлений

(0 ÷ 100) кГс/см2

- с разрешающей способностью

0.1 кГс/см2

3.

Емкость энергонезависимой памяти

- для символьных отчетов

3008

- для графиков

310

4.

Время непрерывной работы после полного заряда аккумулятора

в нормальных климатических условиях, не менее

10 час

5.

Время заряда разряженного аккумулятора

10 час

6.

Время хранения данных в энергонезависимой памяти,

не менее

5 лет

7.

Рабочий диапазон температур

(-40

÷ +50)°С

8.

Срок службы прибора

5 лет

9.

Масса, не более

2.4 кг

7
3. СОСТАВ И КОМПЛЕКТ ПОСТАВКИ


Наименование

Кол-во

Примечание

1.

Уровнемер СУДОС – мини 2

1

2.

Кабель интерфейсный IBM PC

1

3.

Сетевой адаптер

1

4.

Шнур для заряда от бортовой сети автомобиля

1

5.

Шаровая насадка (либо резиновая сфера)

1

6.

Сумка для переноски прибора

1

7.

Переходник для шаровой насадки и ГАИ-1

1

8.

Программное обеспечение для персонального компьютера:

ƒ БД “СИАМ”. Версия 2.5 (и выше) компакт диск

Под WINDOWS-

1

95,98, 2000, NT

9.

Эксплуатационная документация:

ƒ СУДОС - мини 2. Паспорт

1

ƒ СУДОС - мини 2. ТО и ИЭ

1

ƒ Руководство пользователя БД “СИАМ” v 2.5

1

Под WINDOWS-

95,98, 2000, NT

10. ЗИП

ƒ Рукоятка для монтажа прибора на скважине

1

  • Для уплотнения поворотного корпуса:



Кольцо 062-066-25-2-3

1



Кольцо защитное фторопластовое разрезное

2

  • Для клапанного узла:



Кольцо 020-024-25-2-3 (для клапана)

1



Конус ИЗМ 8.323.011

1

Примечание.
Генератор акустических импульсов ГАИ-1, Газобаллонное оборудование ГБО-02, Универсальный клапан, Блок визуального контроля БВК-хх поставляются

по отдельному заказу.

8

rykovodstvo.ru

Техническая поддержка

Техническая поддержка продукции

По всем вопросам о работе нашего оборудования Вы можете обратиться в службу технической поддержки:

Тел.:      +7 (3822) 66 02 99

E-mail:  [email protected]



Скачать

Каталоги

Каталог Исследовательские приборы

Каталог Мобильные диагностические комплексы



Программные модули

Программа сбора и хранения данных с приборов БД «СИАМ» (7 Mb)

Программа сбора и хранения данных с приборов БД "СИАМ". Руководство пользователя (pdf, 1.54 Mb)

Программа расчета параметров работы ШГН «Тест ШГНУ» (demo, 2.9 Mb)

Программа расчета забойного/пластового давления по уровню жидкости «Pressure» (demo, 1.4 Mb)

БД «Справочники» для хранения параметров скважин и пластов, используемых при расчетах в «Тест ШГНУ» и «Pressure» (1.3 Mb)

Программа для «БВК-03»/«БВК-04» (12 Mb)

Русификатор PanSystem 3.4 (1 Mb)



Инструкции по эксплуатации

Уровнемер "СУДОС - мини 2 мастер" (pdf, 792 Kb)

Уровнемер "СУДОС - мини 2 мастер" Дополнительно (pdf, 72Kb)

Уровнемер "СУДОС - Автомат 2 мастер" (pdf, 940 Kb)

Уровнемер "СУДОС - Автомат 2 мастер" Дополнительно (pdf, 72 Kb)

Динамограф "СИДДОС - мини" (pdf, 502 Kb)

Динамограф "СИДДОС - мини 2" (pdf, 912 Kb)

Динамограф "СИДДОС - автомат" (pdf, 673 Kb)

Динамограф "СИДДОС - автомат 3" (pdf, 473 Kb)

Манометр-термометр глубинный "САМТ-02" (pdf, 346 Kb)

Устьевой манометр-термометр "УМТ-01" (pdf, 232 Kb)

Программа сбора и хранения данных с приборов БД «СИАМ» (pdf, 1.19 Mb)

Программа расчета параметров работы ШГН «Тест ШГНУ» (pdf, 847 Kb)

Программа расчета забойных и пластовых давлений «Pressure» (pdf, 304 Kb)



Примечание:  Инструкции по эксплуатации для программ содержатся в установочных файлах и после установки программ находятся в папке «DOC», там Вы установили программу.



Видео

«Применение  уровнемеров серии  «СУДОС». Фильм, продолжительность ~5 мин. (avi, 25Mb)

«Применение  динамографа «СИДДОС мини 2». Фильм, продолжительность 3 мин. (avi, 15.5Mb)

«Применение  динамографа «СИДДОС автомат 3». Фильм, продолжительность 3,5 мин. (avi, 17Mb)

«Применение  глубинного манометра «САМТ-02». Фильм, продолжительность 4 мин. (avi, 11.5 Mb)

«Применение электрической лебедки». Фильм, продолжительность ~4 мин. (avi, 20Mb)



Дополнительно

Программное обеспечение «ПУЛ-01» для работы с лебедками:

ПО загрузочной USB флешкарты

Каталог с загружаемой программой «ПУЛ-01» для работы под «Win»  системой на любом ПК

Образ диска без поддержки БД СИАМ и без синхронизации времени

Образ диска с поддержкой БД СИАМ и без синхронизации времени

Образ диска без поддержки БД СИАМ и с синхронизацией времени

Образ диска с  поддержкой БД СИАМ и с синхронизацией времени

Примечание: Данное выложенное ПО предназначено для сервисных и ремонтных организаций для бысстрого восстановления работоспособности лебедок.

Программа для просмотра pdf файлов Adobe Reader 9.10 rus (24 Mb)



www.siamoil.ru

Уровнемер скважинный "СУДОС - мини 2" - Нефтегазовое оборудование

Уровнемер скважинный "СУДОС - мини 2"

Назначение:

Уровнемер "СУДОС - мини 2" предназначен для оперативного контроля уровня жидкости в добывающих нефтяных скважинах.



Отличительные особенности:

  • На сегодняшний день "СУДОС - мини 2" самый маленький уровнемер в мире с массой менее 3 кг.
  • Моноблочное исполнение позволяет при измерениях не использовать кабели.
  • Рабочий диапазон температур от минус 40 °С до плюс 50 °С.
  • Виброударопрочное исполнение.
  • Большой объем памяти для результатов измерений.
  • Упрощенное управление прибором - всего 4 кнопки.
  • Ускоренное вычисление уровня, без задержек после измерения - в течение 1с.
  • Светодиодный индикатор повышенной яркости.
  • Ускоренный экспорт данных в компьютерную базу данных измерений.
  • Повышенная достоверность определения уровня.
  • Применение "РУ - 02" позволяет при передаче данных в персональный компьютер и "БВК - 03" не использовать кабели.
  • Комплектация компьютерной базой данных измерений.



Возможности:

  • Контроль статического и динамического уровня жидкости, как при эксплуатации скважин, так и при их запуске.
  • Регистрация кривых падения и восстановления уровня с автоматической регистрацией затрубного давления на устье скважины.
  • Передача результатов измерений в базу данных.
  • Визуализация эхограмм и других результатов измерений на графическом дисплее "БВК - 03".
  • Измерение уровня при нулевом избыточном давлении и вакууме.



Технические характеристики



ПараметрЗначение

Диапазон контролируемых уровней жидкости *

20-3000 м (6000м)

Диапазон контролируемых избыточных давлений газа

0-100 кГс/см2

Количество сохраняемых результатов измерений

3008 символьных отчетов/310 графиков

Дискретность контроля давления

0,1 атм.

Время непрерывной работы, не менее **

10 час.

Время заряда аккумулятора

10 час

Рабочий диапазон температур

от минус 40 °С до плюс 50 °С

Габаритные размеры

121х289х115 мм

Масса, не более

2,9 кг

Скорость передачи данных в ПК

До 57,6 Кbod

* - Дополнительная опция

** - В нормальных климатических условиях



Дополнительная комплектация (см. Раздел "Дополнительное оборудование"):

  • Блок визуализации "БВК - 03".
  • Генератор акустического импульса "ГАИ - 1".
  • Газобалонное оборудование "ГБО - 02" с универсальным клапаном для работы на скважинах без избыточного давления.
  • Радиоудлинитель "РУ - 02".



Сопроводительная документация:

Разрешение Федеральной службы по экологическому, технологическому и атомному надзору на применение "Судос - мини 2"


ukrsk.com.ua

Отправить ответ

avatar
  Подписаться
Уведомление о
