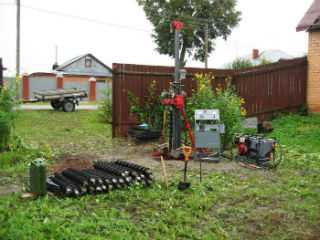

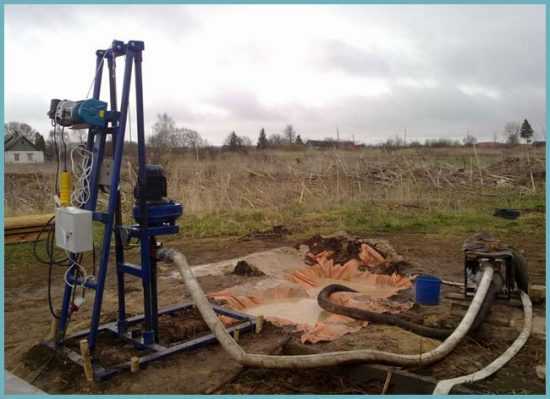

Малогабаритная буровая установка на воду: мини

Загородные дома и коттеджи – совсем не повод отказываться от комфортных условий проживания. Поэтому наличие автономного водоснабжения при отсутствии централизованного становится первой задачей хозяина. Но даже если вода на участок подается из магистрали, качество ее бывает настолько плохим, что собственный источник становится необходимостью уже не комфорта, а здоровья. И чтобы пробурить скважину, нужно всего лишь приобрести нужный инструмент – это малогабаритная буровая установка на воду.

Достоинства МГБУ

Малые МГБУ отлично подходят для бурения скважин на воду в частных хозяйствах

Крупной техникой без особого труда можно пробурить артезианскую скважину, шахту для добычи нефти, газа и других полезных ископаемых, а вот малые МГБУ отлично подходят для бурения скважин на воду в частных хозяйствах. И, кстати, приобретение такого оборудования не особо скажется на семейном бюджете, если ваш участок – не единственный в округе, потом бурильная машинка может принести доход от сдачи в аренду.

Достоинств установка имеет немало:

  1. Мобильность и компактность оборудования;
  2. при этом МГБУ для бурения скважин на воду проста в применении;
  3. бурение не принесет вреда ландшафту участка, так как скважина пробивается малогабаритным оборудованием;
  4. МГБУ очень удобна для работы на ограниченных пространствах и позволяет осуществить бурение скважин в подвалах гаражей, придомовых постройках;
  5. Разборное оборудование предельно удобно в транспортировке и не требует применения спецтехники для монтажа/демонтажа, переноса;
  6. Питание МГБУ получает от стандартной розетки на 220 вольт, но при необходимости может работать от мобильного источника питания;
  7. МГБУ работает быстро, без сбоев (там просто нечему ломаться), позволяя в короткие сроки обеспечить подачу водоснабжения в загородный дом.

Описание МГБУ

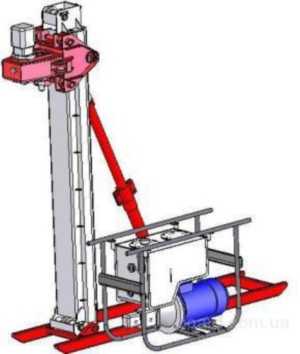

МГБУ обладает небольшим весом, мобильностью, расширенной функциональностью

Обладая небольшим весом, мобильностью, расширенной функциональностью на ограниченных пространствах, доступной стоимостью бурильная установка имеет следующий набор элементов:

  • буровой насос для нагнетания раствора;
  • вертлюг для обеспечения свободного вращения бура, надежности всей конструкции;
  • лебедка – спуско/подъемный инструмент, обеспечивающий выполнение технологических операций;
  • система талей поднимает и поддерживает вес бура;
  • циркулярная конструкция несет функцию приготовления, подачи раствора.

Конструктивные особенности различают способы бурения малогабаритными установками: шнековый, ударный, с промывкой.

Рекомендуем к прочтению:

Ударный способ бурения

Лебедка поднимает трубу, затем опускает, разрыхляя грунт, вытаскиваемый наверх желонкой

Является самым простым и доступным. МГБУ для бурения скважин дополняется металлической трубой с желонкой. Лебедка поднимает трубу, затем опускает, разрыхляя грунт, вытаскиваемый наверх желонкой. Плюс – в итоге получается практичная хорошая шахта под воду. Минусы:

  • низкая скорость работы;
  • обязательная обсадка шахты трубами большого сечения;
  • при встрече с плывуном шахта просто завалится.

Важно! Время от времени стакан необходимо очищать от грунта.

Шнековый вариант бурения

Применяется для бурения скважин на песок и для прочих легких грунтов

Применяется для бурения скважин на песок и для прочих легких грунтов. Функционально шахта пробуривается посредством крутящегося шнека, который поднимает рыхлый грунт на поверхность. Достоинство – можно проводить все процессы точечно и без применения электропитания. Недостатки – обязательная выемка шнека для очистки.

Важно! При малейшей угрозе плывуна шнек нужно сразу вынимать из шахты, его попросту затянет внутрь.

Очень удобно применять шнековый вариант бурения скважин в ограниченном пространстве. Благодаря точечной насечке концом бура, который можно сделать заостренным и малом поворотном пространстве спирали, шахта получается неширокой, что выгодно при оборудовании системы водоснабжения, например, в веранде частного дома.

Бурение с промывкой

Это один из самых производительных способов бурения скважин на воду

Это один из самых производительных способов бурения скважин на воду. Мини буровая установка может развивать скорость прохода до 10м/час, что значительно быстрее любого другого способа бурения. Промывка скважин может производиться как прямым, так и обратным способом.

Рекомендуем к прочтению:

Прямой – это когда раствор подается прямо по штанге, вымывает грунт и передает его на поверхность.
Обратный – раствор подается внутрь шахты, откачивается вместе с грунтом посредством насоса.

Применение малогабаритных установок для бурения скважин на воду оправдана и по экономическим показателям – себестоимость скважин невысока, а при том, что служит такая шахта не менее 5-8 лет, окупаемость оборудования предельно быстрая. Положительных моментов много:

  • оборудование для бурения можно разобрать, убрать и использовать по назначению в любое время;
  • посредством МГБУ пробуриваются шахты под свайный фундамент;
  • всегда можно выбурить шахту для воды в любом удобном месте.

Единственный минус малогабаритных установок для бурения скважин на воду – это неэффективность их применения на тяжелых грунтах, больше недостатков у оборудования нет.

Помогла статья? Оцените её

Загрузка...

Рассказать друзьям и коллегам в социальных сетях

vodakanazer.ru

Буровая мини установка: аренда, для скважин, отзывы

Содержание

Для бурения скважин на участках применяются разные инструменты и оборудование. В одних случаях используют самодельные ручные инструменты, в других же прибегают к услугам профессионалов.

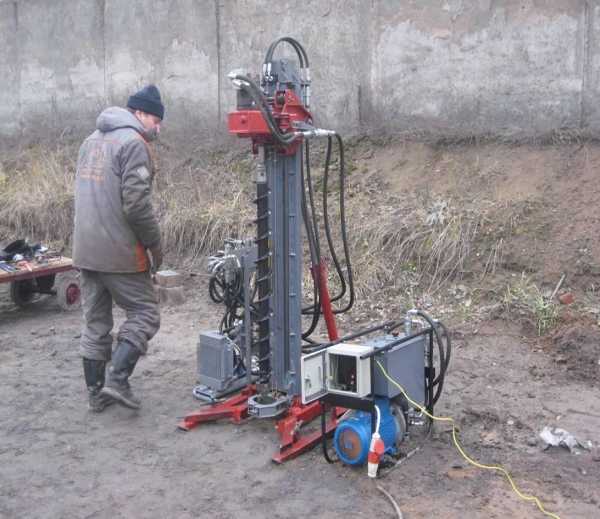

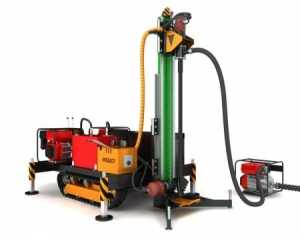

Гидравлическая буровая мини-установка во время транспортировки

Одним из самых популярных и верных решений будет аренда или покупка мини-установки для бурения скважин. О ней сейчас и пойдет речь.

Особенности и назначение мини-установок

Мини-установки – это специальное оборудование, что применяется для разработки скважин. Выполнять эти процессы можно даже своими руками, так как в установке все уже готово к работе.

Для запуска процессов эксплуатации нужно только приставить к ней обслуживающий персонал. Причем опыта для работы с ней практически не требуется. Именно поэтому многих интересует аренда мини-установки для бурения скважин.

Сама по себе установка – это небольшой механизм на колесах. Выглядит она, как механический прицеп с оборудованием. Однако стоит только своими руками расположить ее в развернутом виде, как ее внешний вид сразу же меняется.

Для бурения здесь используют движок, который вращает ротор или другой подобный механизм. Конкретный тип бурения определяется производителем установки. А разновидностей мини-установок для разработки скважин есть довольно много, и каждая разновидность имеет свои особенности.

Используют мобильные установки для разработки бытовых и промышленных скважин. Как правило, даже самодельные образцы горизонтально-наклонного бурения способны работать на глубине до 70 метров. А этого более чем достаточно, чтобы справиться с разработкой большинства бытовых скважин на песок.

Более продвинутые системы способны работать на глубине до 130 метров. Таким образом, с помощью мобильных бурильных установок можно создавать скважины практически везде. При этом относительно легкий вес, низкая мощность двигателя и мобильность дает вам возможность установить систему там, где никакой другой автомобиль или спецтехника не проедет.

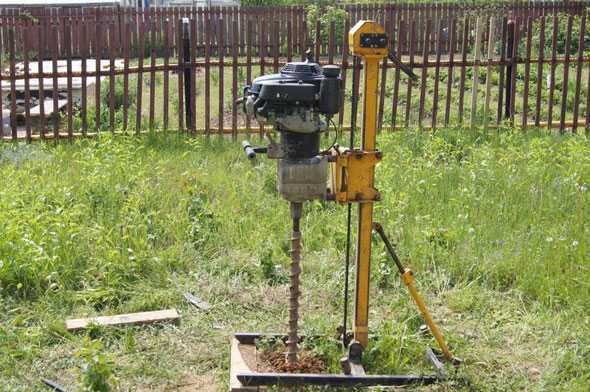

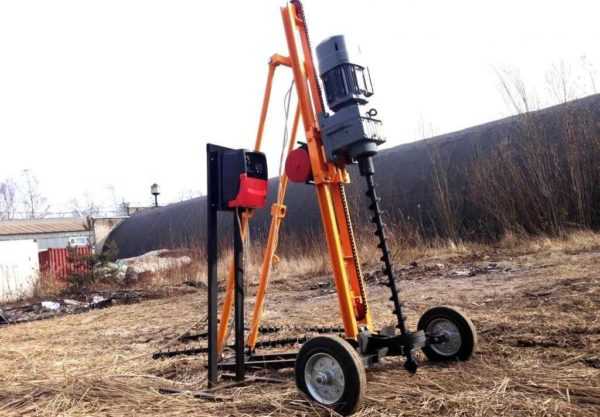

Переносная шнековая мини-установка для бурения скважин

Как правило, аренда такого оборудования считается более выгодной и это совершенно очевидно. Ведь стоимость бурильных систем начинается от 1500 долларов. Причем такие образцы можно применять для создания неглубоких скважин. А в этом случае работу можно выполнить и своими руками.

В то время как аренда оборудования позволит вам производить бурение по гораздо более низкой цене. Так, аренда буровой установки по цене в 3000 долларов обойдется вам в 60-100 долларов в сутки.

Что, согласитесь, намного выгоднее. Особенно если учесть тот факт, что буровые работы с системами вертикального или горизонтально направленного действия можно завершить за несколько суток. А при наличии достаточно количества персонала и опыта и вовсе за 1-2 рабочих дня.

Все эти факторы и приводят к столь серьезной популярности мини-установок для бурения. Ведь с их помощью удается практически своими руками выполнить работы, которые раньше приходилось заказывать у высокооплачиваемых специалистов. Впрочем, стоит заметить, что профессионалы в любом случае справятся с работой быстрее и качественнее. Но решать все равно вам.

к меню ↑

Виды буровых мини-установок

Буровые установки – это очень мобильный и удобный механизм, который используют не только для бытовых работ, например, разработки скважин своими руками. Эти небольшие станции также часто применяются в промышленности, на строительстве, при прокладке коммунальных сетей и т.д.

Неудивительно, что и разновидностей мини-установок есть довольно много.

По типу направленного действия установки различают на:

  • Системы вертикального действия;
  • Системы горизонтального действия;
  • Системы направленно-наклонного действия.

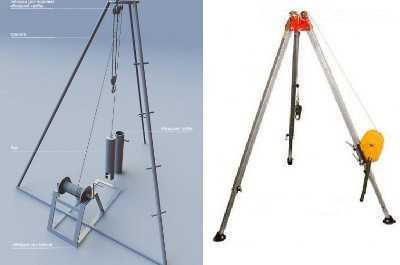

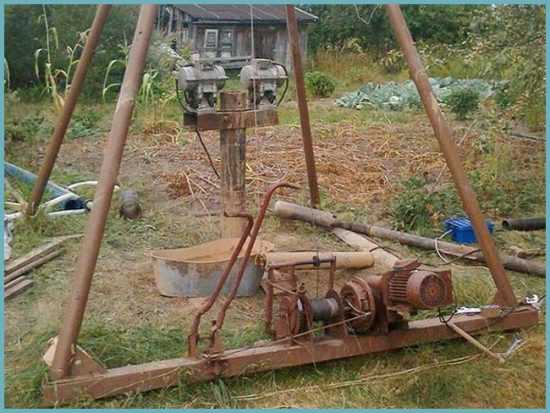

Самодельная буровая мини-установка на треноге

Буровые механизмы первого типа – это самые стандартные и дешевые модели. Они предназначены исключительно для вертикального бурения скважин. Преимущественно используются для бурения скважин на воду глубиной до 80 м. Однако здесь уже все зависит от конкретной ситуации.

Вторая разновидность являет собой буровые механизмы, что используются при прокладке каналов под трубопроводы. Установки горизонтального действия больше необходимы на стройке и в местах, где нужно горизонтально проложить определенный канал.

Ярким примером является прокладка коммуникаций под фундаментом, которые необходимо проложить горизонтально или под определенным углом. В таком случае механизмы для горизонтального бурения подойдут наилучшим образом.

Наклонно направленные механизмы можно монтировать так, как вам будет удобно. Они более мобильны и удобны в работе, однако мощность их, как правило, немного понижена. Это происходит за счет уменьшения габаритов движка и рабочей части установки, так как это необходимо для возможности изменения ее положения.

Впрочем, встречаются довольно производительные самодельные образцы, которые умельцы собирали своими руками, и вот они уже вполне могут посоревноваться в мощности с более узкоспециализированными аналогами.

По способу действия или проходки их делят на:

Первые разрабатывают породу за счет вращения бурового долота, что находится на роторе. Вторые прокапывают скважину путем разбивки ее с помощью тяжелого элемента. Ну а комплексные образцы комбинируют в себе эти два принципа или привносят что-то новое. Это, как правило, импортные модели высокой стоимости.

По типу привода или принципе действия двигателя установки делят на:

  • Механические;
  • Гидравлические;
  • Электрические.

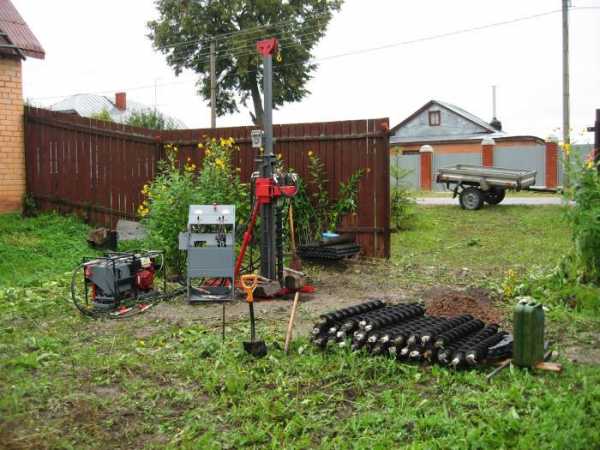

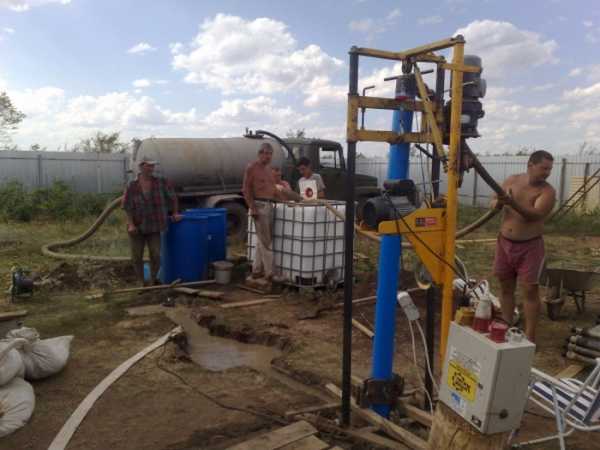

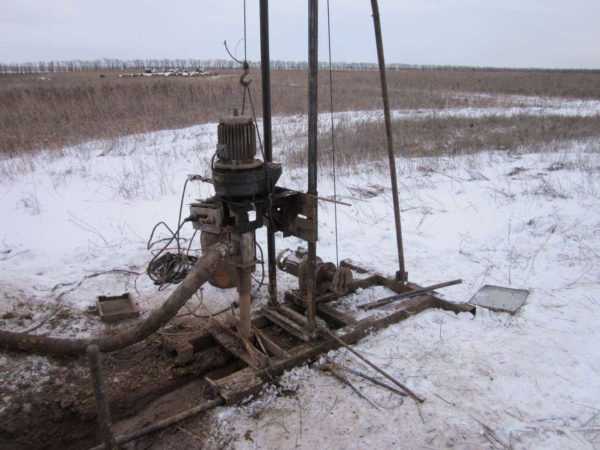

    Процесс использования мини-установки для разработки скважины

Механика контролируется и направляется шестеренками, цепными передачами, карданными валами и т.д. Это стандартный классический бур, который практически никогда не ломается, но слишком много весит и довольно примитивен.

Гидравлические модели сочетают в себе действие механики и гидравлика. Она, как правило, помогает увеличить давление на породу за счет использования веса собственных деталей установки.

Электрические в наших краях используют не так часто – это тоже импортные образцы техники, которая работает за счет электродвигателей. А тот, в свою очередь, запускается от движка автомобиля.

Еще один момент, на который стоит обратить внимание – это тип самой установки и ее система развертывания. Они бывают:

  • Автотракторными;
  • Стационарными;
  • Переносными.

Автотракторные буровые системы перевозят на прицепе. Питаются они непосредственно от двигателя автомобиля и имеют средний уровень мобильности.

Стационарные можно перевозить на авто, но они уже представляют собой более крупную технику, которую надо специально устанавливать и монтировать, а иначе работать вам с ними не удастся.

Переносные буровые механизмы имеют наименьшие габариты и производительность, зато их можно использовать практически везде, что тоже бывает очень полезно.
к меню ↑

Принцип работы буровых установок

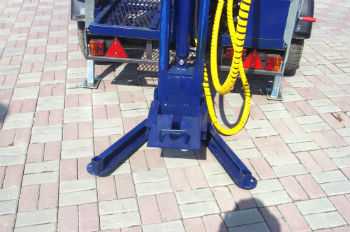

Опора автомобильной мини-установки для бурения скважин

Если вас интересует аренда или покупка такого оборудования, то для начала нужно разобраться в его особенностях и характеристиках.

Сама установка (самодельная или собранная на заводе) практически всегда состоит из стойки, опоры, двигателя, вращательного механизма и ротора.

Также она может оборудоваться лебедкой, штангой для перемещения ротора, регулировщиком и т.д. Гидравлические системы оборудуются непосредственно гидравликой, а установки с возможностью параллельной промывки оборудуются насосами.

Опорой для системы служит металлическая рама, на которую могут наварить автомобильный мост. Она может быть на колесах или раскладной. К раме крепится стойка, которая и содержит на себе практически все оборудование, включая движок и ротор. На стойке можно регулировать положение бурильных инструментов, а также всю работу устройства.

Движок за счет передач или гидравлики действует непосредственно на бурильный механизм, а тот уже передает усилие на долото или другой элемент, что разрабатывает скважину.

Отзывы говорят о том, что практически все бурильные мини-установки способны работать при температуре от -30 до +40 градусов по Цельсию. Мощность двигателя стандартного образца равняется 2-4 кВт.

Его потребляемое напряжение может изменяться от 220 до 380 вольт. Однако, как правило, производители стараются комплектовать свою продукцию преобразователями тока или другими подобными механизмами, чтобы расширить сферу их применения.

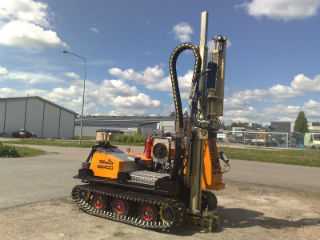

Импортная мини-установка на гусеничном ходу

Глубина бурения артезианских скважин зависит от множества факторов, но в большинстве случаев она ограничивается отметкой в 100-130 метров, что не дает вам возможность использовать такую технику для полноценной разработки артезианских скважин.
к меню ↑

Отзывы о бурильных установках

Ну а теперь рекомендуем обратить вам внимание на отзывы о малогабаритных бурильных станциях для скважин. Вот несколько из них.

Максим, 24 года, г. Астрахань:

С помощью небольшой бурильной установки смог с напарником пробурить скважину у себя на участке. Вся работа заняла всего лишь 2 суток. И это при том, что на середину второго дня непосредственно процесс бурения уже был закончен.

Павел, 49 лет, г. Пермь:

В свое время удалось проделать несколько скважин на предприятии. И все благодаря одной единственной стационарной установке от отечественного производителя. Это лучший вариант, если нужно быстро и без лишних затрат справиться с задачей по бурению.

к меню ↑

Использование буровой мини-установки со шнеком (видео)

 Главная страница » Буровые установки

byreniepro.ru

Буровая установка своими руками: ударно-канатная, роторная, шнековая

Бурить скважины чаще всего требуется при устройстве скважины на воду, но и кроме того периодически такие работы нужны: установить металлические столбы под забор (беседку, перголу), создать поле для сбора тепла из земли при устройстве теплового насоса земля-воздух, при устройстве столбчатого фундамента и многих других строительных работах. Облегчит и значительно ускорит процессы малогабаритная буровая установка. Имея некоторый навык сварки, ее можно сделать своими руками.

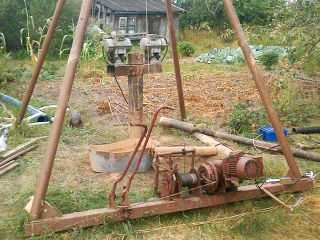

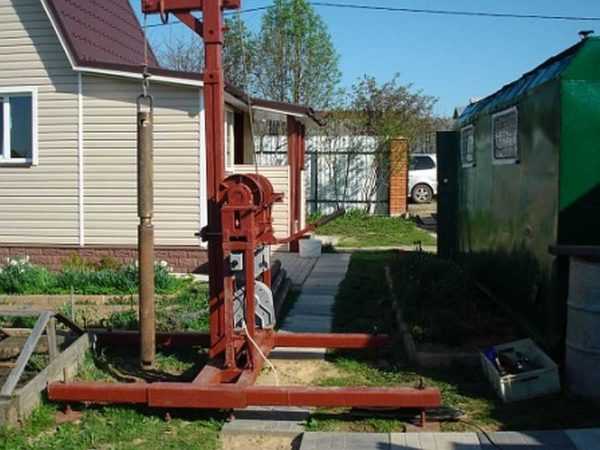

Самодельная буровая установка

Виды самодельных буровых установок

Содержание статьи

Для самостоятельного бурения скважин (на воду и не только) требуется хоть небольшая буровая установка. Глубина скважин редко бывает меньше 20 метров и без применения хоть простейших механизмов обойтись очень сложно. Если говорить о техниках бурения и типах бутовых установок, то сделать своими руками можно следующие буровые:

  • Ударно-канатную установку. Принцип работы этого типа оборудования основан на силе тяжести. На какой-то высоте закрепляют тяжелый буровой снаряд в заточенными краями — стакан или желонку. Его «роняют» несколько десятков раз. Каждый раз снаряд прорезает некоторую часть грунта, а порода застревает внутри полого снаряда (для сыпучих грунтов они снабжаются клапанами). Стакан вынимается из скважины, грунт удаляется. Далее процесс продолжается до тех пор, пока скважина не достигнет требуемой глубины. Для самостоятельного исполнения подобные устройства — самые простые. В наиболее бюджетном варианте это некая станина, позволяющая закрепить блок над скважиной. Через блок перекинут длинный трос с привязанной желонкой. За трос можно дергать «вручную», а можно установить мотор-редуктор с барабаном.

    Одна из ударно-бурильных установок

  • Шнековая буровая установка. Углубление в грунт происходит при помощи шнека — стержня с наваренными винтом лопастями. Шнеком можно вручную пробурить скважины в пару метров — под свайный фундамент, например. Для прохождения плотных слоев типа глины или плотных песков, требуется солидное усилие. Поэтому требуется двигатель с большим вращающим моментом, а они работают от 380 В. И то, шнековые установки практически бесполезных на каменистых грунтах. И все равно — просто это небольшой камень типа щебня или скальные породы — шнек их не пройдет.

    Шнековая буровая установка

  • Роторное бурение. Используется тоже принцип вращения, но внутрь бура подается бурильный раствор (вода). Это эффективный способ — вода выносит на поверхность шлам (раздробленную породу), и бур очень редко вынимают на поверхность. Его только сверху постоянно наращивают, устанавливая дополнительные штанги. Есть роторные установки «сухого» бурения — без растворов, но они требуют больших усилий, скорость бурения при этом намного ниже. Поэтому такие установки делают и используют редко.
  • Роторная буровая установка

Выбор типа буровой установки для изготовления ее своими руками зависит от геологии местности, где будут бурить, влияет также глубина залегания водоносных слоев. Наиболее универсальный метод — ударно-канатный. Хорошо проходят разные грунты при помощи роторного оборудования с использованием воды (этот способ называют еще гидробурение). Для разных типов грунтов используют разной формы долота, а измельченный грунт вымывается на поверхность водой.

Самый «капризный» по грунтам шнековый бур, зато он неплохо справляется с вязкими грунтами — глинами, суглинками, но с валунами и каменистым грунтом он застревает.

Методы очистки воды из колодца или скважины описаны тут.

Виды самодельных канатно-ударных бурильных установок

При изготовлении буровой установки под канатно-ударное бурение есть два важных элемента: станина и стакан (патрон, желонка). Для самого простого варианта можно сделать станину из трех-четырех труб, которые соединяются над местом, где будет проходить бурение. Там крепят блок, через него перекидывают гибкий стальной трос. На конце троса привязан бурильный снаряд. Вот и вся конструкция. Приводится в действие эта «установка» мышечной силой — за трос тянут, потом резко опускают. Снаряд понемногу углубляется.

Наиболее простые конструкции

Для снижения физических нагрузок устанавливают лебедку, для еще большей автоматизации — мотор с редуктором, вращающим вал лебедки. При этом важно придумать систему, которая позволит освобождать вал лебедки и сбрасывать желонку.

Рама-тренога не всегда удобна — она требует большой площади. Причем для устойчивости «ноги» должны находится на равном расстоянии от центра. Не помешают также перемычки между всеми опорами. Вот в этом случае буровая установка будет стоять надежно. Есть еще один вариант рамы — в виде буквы «Н» с телескопическими штангами (на фото ниже).

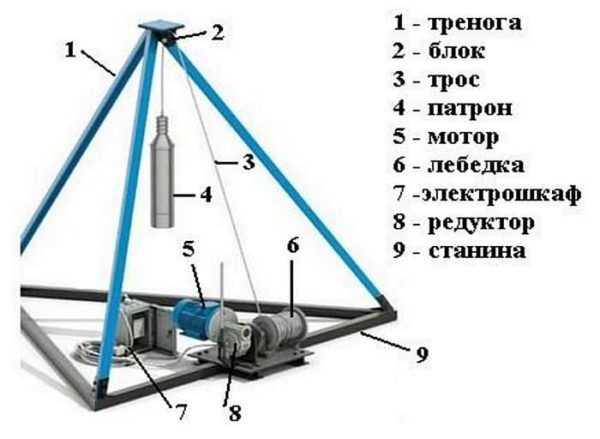

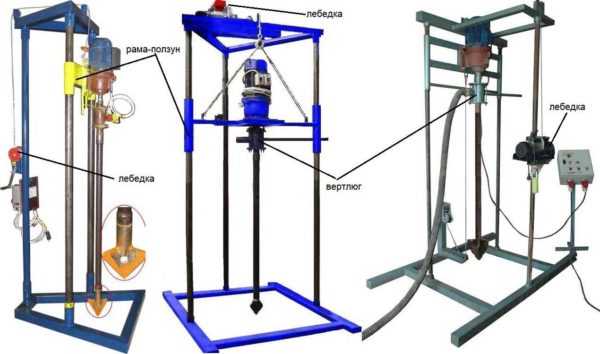

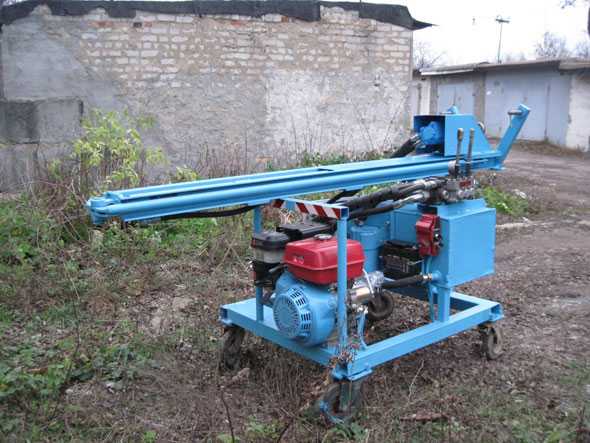

Сделанная своими руками мини буровая установка

Вертикальная стойка тоже телескопическая. Она позволяет менять высоту, с которой сбрасывается снаряд. В остальном комплектация такая же.

Станина для малой буровой установки вид сбоку

Как работает буровая установка ударно-канатного бурения, сделанная своими руками из подручных материалов, смотрите в видео. Такую конструкцию точно повторить несложно.

Подробнее о том, как пробить и обустроить скважину для воды описано тут.

Как сделать установку для роторного бурения

Буровая гидравлическая установка должна иметь станину, которая позволяет передвигать вверх/вниз мотор, к которому через вертлюг подсоединяют бур. Также через вертлюг внутрь колонны поддается вода.

Принципы построения бурилки



При изготовлении буровой установки своими руками, рекомендован такой порядок действий:

  • Сначала должны быть вертлюг и штанги. Если вы не квалифицированный токарь или у вас нет такого на примете, то эти детали лучше купить. При их изготовлении требуется высокая точность, что можно достичь при высокой квалификации. Причем резьба на вертлюге и штангах должна быть одинаковой, или потребуется переходник. Резьба на штангах лучше — трапеция, так как потом конусную мало кто из токарей может сделать.
  • Купить мотор-редуктор. Если питание будет от 220 в, то характеристики его такие: мощность 2,2 кВт, оборотов — 60-70 в минуту (лучшие : 3МП 31,5 или 3МП 40 или 3МП 50). Более мощные поставить можно только при условии наличия питания в 380 В, да и более мощные редко нужны.
  • Покупаете лебедку, может быть ручной или электрической. Грузоподъемность желательно не менее 1 тонны (если есть возможность, лучше — больше).
  • Когда все эти составляющие имеются на руках, можно варить каркас и делать бур. Ведь все это оборудование крепится на него, а виды крепления могут быть разными, угадать невозможно.

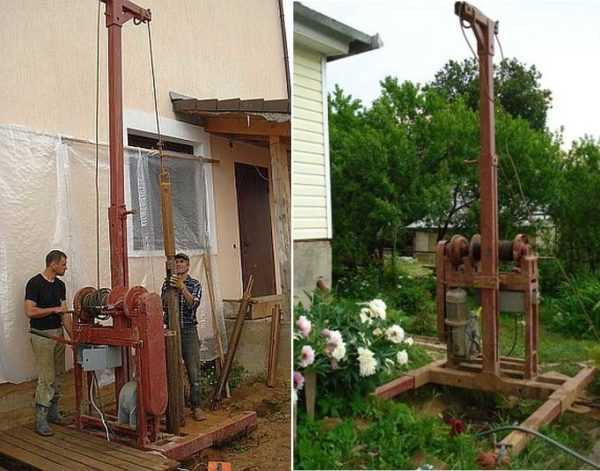

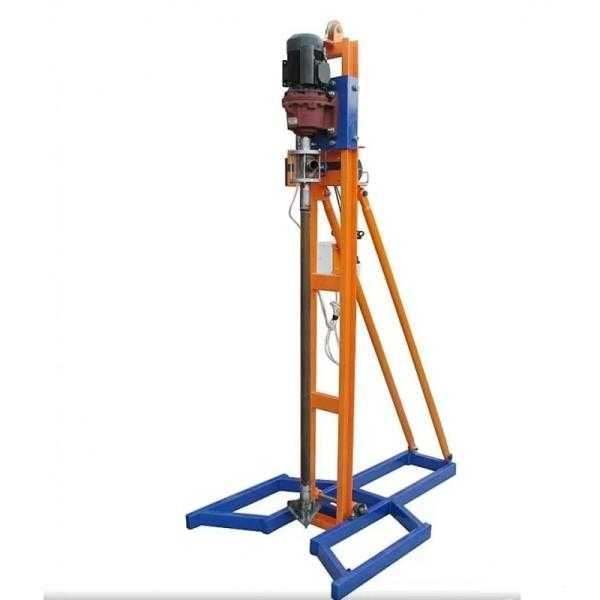

    Самодельная буровая установка

Рама мини-буровой установки состоит из трех частей:

  • горизонтальной платформы;
  • вертикальной рамы;
  • подвижной рамы (каретка), на которой закреплен мотор.

Основа варится из толстостенной трубы — толщина стенки 4 мм, минимум — 3,5 мм. Лучше — из профилированной сечением 40*40 мм, 50*50 мм или около того, но подойдет и круглая. При изготовлении рамы малой буровой установки точность неважна. Важно соблюдать геометрию: вертикальность и горизонтальность, одинаковые углы наклона, если это необходимо. А размеры «подгоняются» по факту. Сначала варится нижняя рама, измеряется. Под имеющиеся размеры изготавливается вертикальная рама, а по ее размерам — каретка.

Простой форты бур можно сделать самостоятельно — их варят из обычной стали (чертеж на фото ниже). Если брать высоколегированную сталь, ее сложно приварить к штангам. Для сложных и каменистых грунтов лучше купить бур в специализированной кампании — они имеют сложную форму, есть много разных видов.

Чертеж бура на 159 мм

Чтобы работать было проще, подключают два пульта с возможностью реверсного хода. Один ставят на мотор, второй на лебедку. Вот, собственно, и все.

В конструкции буровой установки роторного или шнекового бурения главное — вертлюг, но его изготовить без опыта нереально. Для тех, кто хочет сделать его самостоятельно, выложим фото и его чертеж.

Устройство вертлюга для бутовой установки

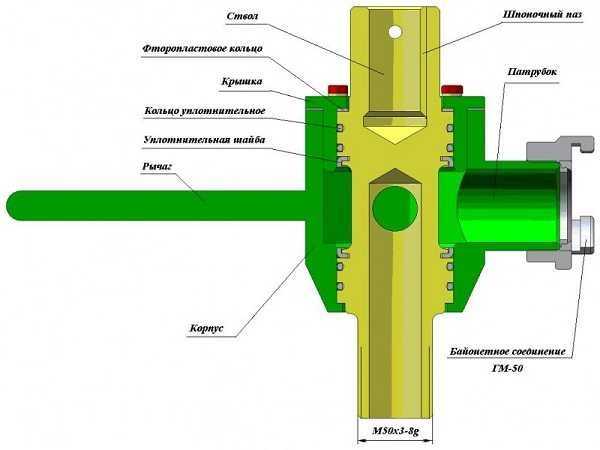

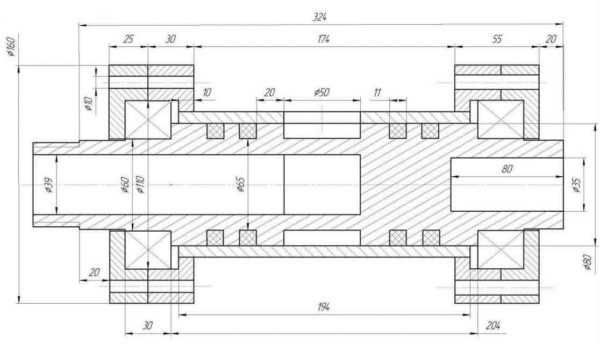

Чертеж вертлюга для малогабаритной буровой установки



Как провести воду от скважины к дому читайте тут.

Простейшая установка для шнекового бурения

Если водоносные слои неглубоко, грунты мягкие, можно обойтись механической буровой установкой со шнеком. Это та же тренога или любая другая рама с блоком через который перекинут трос. Только вместо желонки или бурового стакана к тросу привязан шнек. В верхней его части имеется перекладина, при помощи которой его проворачивают.

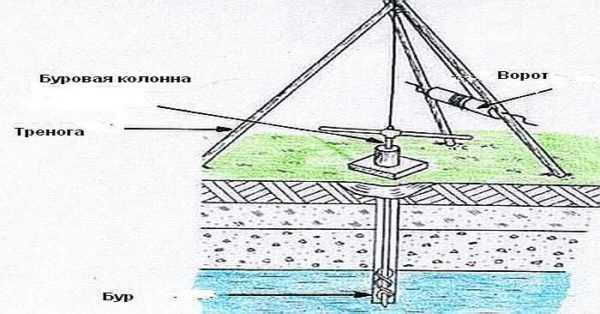

Ручная буровая установка со шнеком

Для облегчения процесса желательно наличие лебедки или хотя-бы ворота (по типу колодезного). Но можно сделать роторную бурилку, похожую на описанную выше. Изменится только строение вертлюга — он нужен без отвода под подачу воды. Работа одной из бурильных установок, собранной мастеровым человеком своими руками, из подручных материалов — на следующем видео. Можно рассмотреть и особенности конструкции.

И последний момент — видео о том, как сделать шнек для буровой установки своими руками.

stroychik.ru

Мини буровая установка на воду: обзор возможных разновидностей

≡  30 Сентябрь 2016   ·  Рубрика: Оборудование

А А А Размер текста

Процесс бурения становится все более популярным для выполнения самых различных задач, связанных с земляными работами на загородном участке. Используя различное оборудование и приспособления таким способом можно с гораздо меньшими трудовыми и материальными затратами построить ограждение участка и столбчатый фундамент, сажать деревья или кустарники. Однако, основной областью применения была и остается бурение скважин малогабаритной установкой, часто изготовленной собственноручно.

Содержание статьи:

Классификация средств бурения

Установки для выполнения отверстий в грунте условно можно разделить на такие виды:

  • Тяжелые стационарные буровые вышки, перемещаемые к очередной точке в разобранном виде, применяются для бурения нефтяных и газовых скважин.

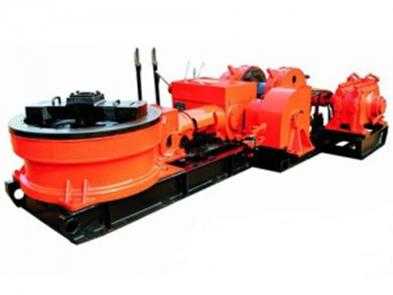

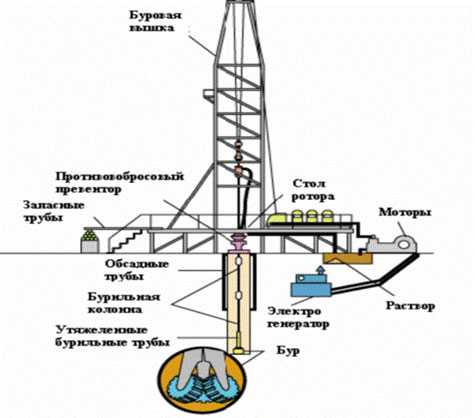

Рис.1. Стационарная буровая вышка с независимой энергетической установкой в роторном исполнении

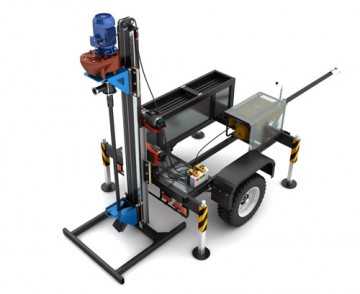

  • Мобильные буровые установки на шасси различных исполнение от автоприцепа легкового автомобиля до тяжелых грузовиков типа «Урал» или «КамАЗ». К месту производства работ перемещаются самостоятельно.

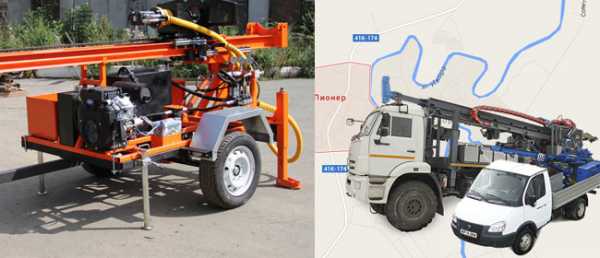

Рис.2. Различные исполнения мобильных буровых установок

Преимущества такого оборудования определяется возможностью быстрой доставки к месту производства работ и ограниченным пространством, необходимым для установки.

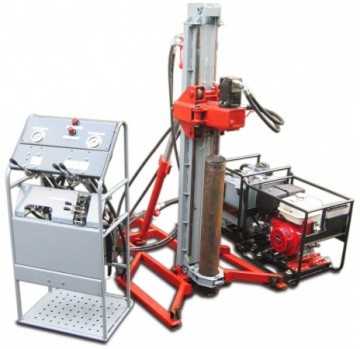

  • Самоходные буровые агрегаты. Предназначаются для профессионального применении при исполнении шурфов на воду в различных типах грунтов и для разработки на больших глубинах, в том числе артезианских водоносных слоев.

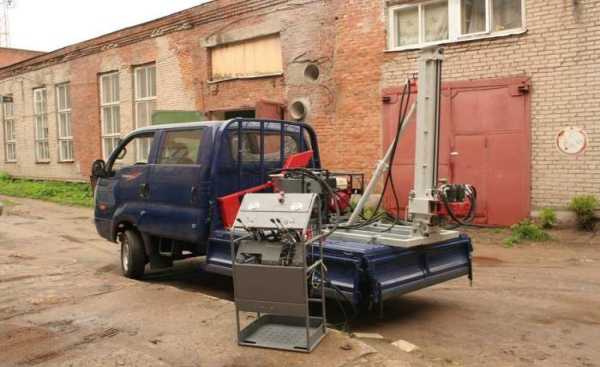

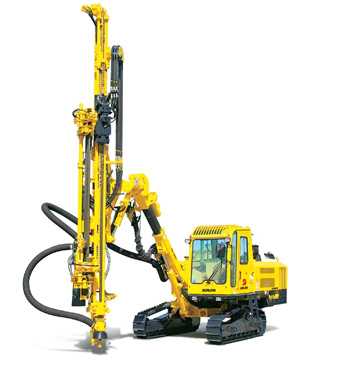

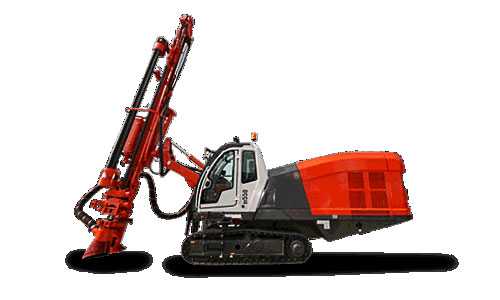

Рис.3. Самоходная установка для прямых и наклонных скважин

Доставка к месту производства работ производится на платформах, установка по месту – своим ходом.

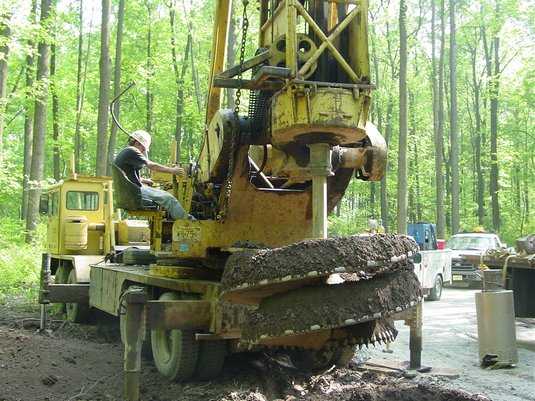

Буровые часто монтируются как подвесное оборудования на разного вида тракторах или экскаваторах.

Рис.4. Буровая на базе землеройной машины

  • Особое место в ряду агрегатов такого назначение занимают МГБУ (здесь и далее – малогабаритные буровые установки). Популярность их определяется такими факторами:
    • простота применения, агрегатом может успешно пользоваться даже неквалифицированный человек, изучивший инструкцию по применению;
    • широкая гамма работ от использования в качестве ямобура для выполнения приямков или лидерных скважин, а также других похожих работ, до бурения скважин на воду;
    • небольшие габариты, дающие возможность без труда поместить установку по месту бурения.

Виды и типы малогабаритных бурилок

Ассортимент изделий указанного назначения огромен, он представляется множеством моделей иностранного и отечественного происхождения, а также самодельными агрегатами, успешно конкурирующими с остальными изделиями.

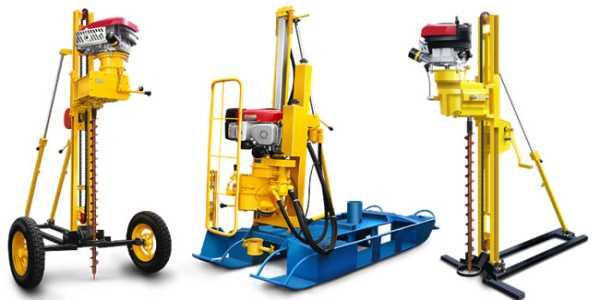

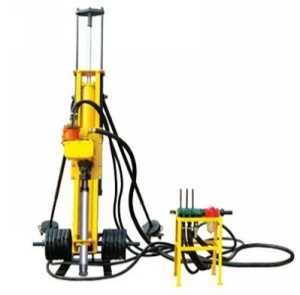

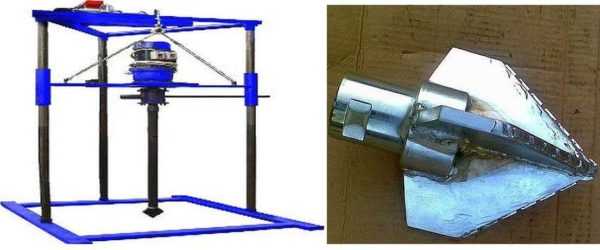

Рис.5. Малогабаритные буровые установки

Машины можно классифицировать по нескольким признакам:

  • по методу пробуривания шурфов;
  • типу работы устройств;
  • по применяемым видам приводов – они могут быть электрическими, двигателями внутреннего сгорания или комбинированные, когда один из них применяется по выбору оператора;
  • по возможности на глубину бурения скважин на воду;
  • способу перемещения устройства к месту выполнения работ.

Классификация от способа проходки

По такому показателю можно произвести классификацию следующим образом:

  1. Агрегаты, производящие бурение способом вращения породоразрушающего инструмента. При таком методе он плотно прилегает к грунту шурфа. Рабочим телом может являться шнековый бур, буровая колонка, шарошка, долото и другие приспособления. Для вращательного способа предельные глубины в ряде случаев ограничены.
  2. Оборудование для ударного бурения, основанное на падении бурящего инструмента, повторяющегося циклически. При этом порода разрушается и выводится наверх с бурящим инструментом при периодическом его извлечении из шурфа. Основное применение – рыхлые и мягкие грунты, по твердым грунтам ее применение ограничено. Достижимая глубина составляет порядка 100 метров, дальнейшая работа просто нерентабельна. Однако такое ограничение часто позволяет добуриться до артезианских водоносов.
  3. Установки малых габаритов часто оснащаются оборудованием для роторного бурения, сложность оборудования и высокая стоимость инструмента ограничивают их использование в частном владении.
  4. На МГБУ не применяются способы ударно – вращательной, огнеструйной или разрядно – импульсной технологий проходки скважин.

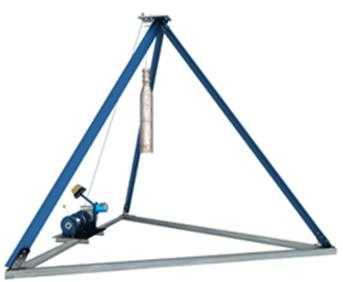

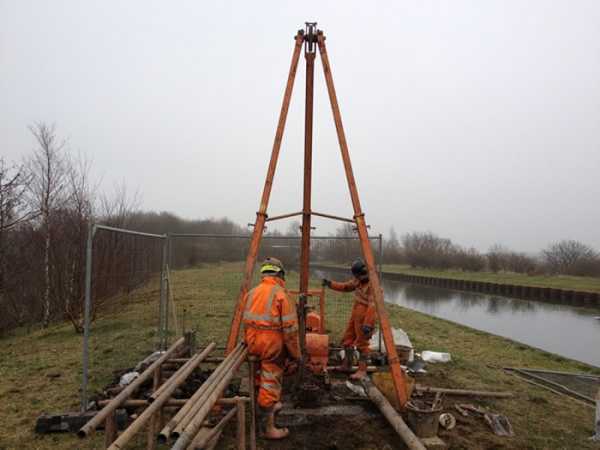

Рис.6. МГБУ для ударно – канатного бурения

Мини буровая установка, приобретенная для собственных нужд, или изготовленная своими руками, значительно упростит решение многих задач, связанных со строительством и освоением участка. В конце концов, она может стать началом собственного бизнеса.

Особенности работы МГБУ

Каждая установка малых размеров имеет свои особенности применения, зависящие от мощности привода и применяемого способа проходки скважин. Общей их особенностью является небольшой вес.

Бурение шнеком

Выполнение отверстия малого диаметра в грунте связано, как правило, с разведочным бурением на воду. В связи с большой нагрузкой на бурильную колонну, глубина проходки ограничена 15 – 25 метрами, если не применяется промывка скважина водой. Чтобы это стало возможным, станок должен быть укомплектован вертлюгом и насосом для подачи воды.

Рис.7 Промывочный вертлюг для бурения на воду

Назначение этого устройства состоит в следующем:

  • прерывании вращательного движения буровой колонны;
  • подача воды или промывочной жидкости вовнутрь колонны;
  • передача осевого усилия на колонну от механизма подачи.

Вода по буровой колонне достигает рабочей зоны, после чего разрушение грунта происходит с ее участием. Жидкость, подаваемая под давлением, интенсивно охлаждает инструмент и одновременно размывает и размягчает породу. Наверх она поднимается по пробуренному шурфу, вынося одновременно и продукты бурения. Применение промывки значительно увеличивает предельную глубину бурения таким способом, достигая глубин до 70 метров.

По достижении буром первого водоносного слоя, состоящего из насыщенного жидкостью песка, в противном случае его массы будут восполнять вынутый грунт и дальнейшее продвижение станет невозможным.

За этим следует произвести замену бурового инструмента на меньший диаметр. Таким образом, скважина приобретают телескопическое строение, верхняя колонна обсадки будет в дальнейшее исполнять роль кессона. По достижении второго безнапорного водоносного слоя и его качественного вскрытия, мероприятия по оборудованию скважины производятся в обычном порядке.

Использование МГБУ бурением скважин на воду не ограничивается. Используя буровой инструмент большего диаметра, их с успехом используют для пробуривания ям различных размеров или колодцев, ориентированных на верховодку.

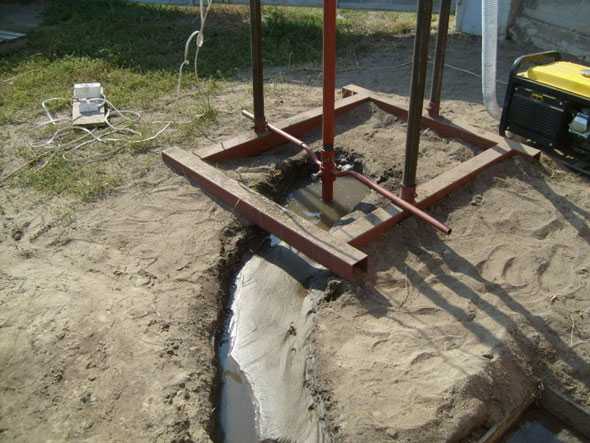

Рис.8. Применение МГБУ для бурения ям и колодцев

Следует отметить, что диапазон диаметров инструмента для малогабариток существует в пределах от 50 до 2500 мм. При этом они применяются приблизительно следующим образом:

  • 50 – 100 мм – для бурения разведочных и эксплуатационных скважин на песок для добычи воды;
  • до 900 мм – рытье ям для столбов ограждения, лидерных скважин и колодцев небольших размеров на глубину до 7 метров;
  • 900 – 2500 мм – бурение ям под емкости собственных очистных сооружений на участке, септиков для наружных туалетов, выгребных ям, смотровых колодцев, колодцев водоснабжения и других подобных целей.

Роторное бурение

Такой способ применяют на сложных и тяжелых грунтах с включением каменистых образований и валунов, что возможно только в исключительных случаях по причине высокой стоимости работ. Нужно отметить, что такие технологии позволяют выполнять сверхглубокие скважины до 6000 метров стационарными буровыми установками.

Роторное бурение производится с применением технологий обратной промывки, при этом продукты отводятся через канал буровой колонны с применением грязевого насоса, шламосборника и отстойника.

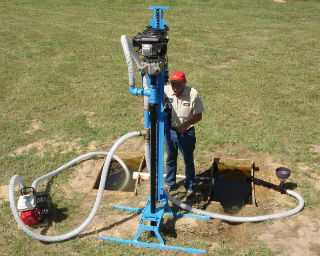

Рис.9. Установка для роторного бурения водяных скважин в малогабаритном исполнении

Способность метода к прохождению глубоких скважин используется для производства разведочного бурения на полезные ископаемые. Для этого применяются шарошечные долота, конструктивно позволяющие получить керн как образец породы. Буровая колонна при этом оснащается керноприемником.

Такой способ разведки применяется с использованием МГБУ в труднодоступных для тяжелой техники местах. Установки такого рода оснащаются дизель – генераторами и могут работать в автономном режиме.

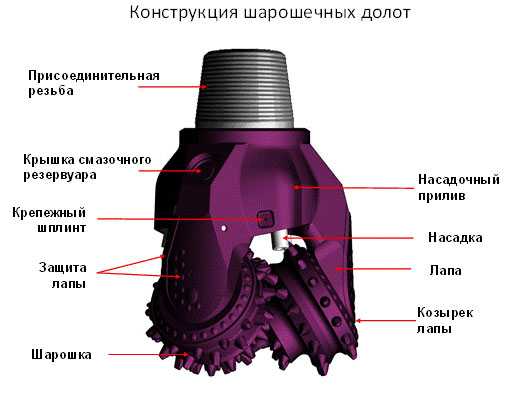

Рис.10. Типовое устройства шарошки

В качестве породоразрушающих элементов инструмента обычно используются твердосплавные конические шипы. Однако на каменистых или скальных образованиях вместо них устанавливаются аналогичные детали с алмазными вставками.

Заключение

МГБУ по своим возможностям при бурении водяных шурфов часто не уступают стационарным буровым по своим возможностям. В то же время, они наиболее применимы для данного случая, поскольку являются маневренными агрегатами.

Возможности мини установок позволяют выполнять наклонное бурение скважин, что позволяет достигать водоносов, располагающихся за пределами места выполнения работ.

Простота конструкции малогабаритных бурильных установок позволяет изготовить их своими руками, в некоторых случаях просто из подручных материалов, а затем использовать их для выполнения самых различных работ, уменьшая затраты как на добычу воды на участке, так и при строительстве дома и подсобных построек.

Советуем почитать: Малогабаритные буровые установки

Поделиться с друзьями:
Поделиться с друзьями:

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

oburenie.ru

Мини буровые установки на воду: горизонтального бурения, гидравлические, ручные

Мини буровая установка является буровым оборудованием для устройства колодцев, скважин под воду, установки бетонных столбов и решения тому подобных задач. Имеет сравнительно малые габариты для возможности транспортировки до объекта работ в прицепе для легкового автомобиля, либо даже как ручной груз в разборном виде. Может также называться малогабаритной буровой машиной либо ямобуром.

Мини-буровые установки

Мини-бурильные аппараты могут быть как независимыми автономными, так и подключаемыми в виде навески к малой тракторной спецтехнике. Работают на грунтах разных категорий, включая самые тяжелые. Позволяют бурить скважины и другие технологические отверстия на глубину до 50-ти, до 70-ти и до 100 метров, занимая в процессе бурения минимум места и умещаясь на особо малогабаритных участках: в подвалах и погребах, гаражах и прочих закрытых помещениях.

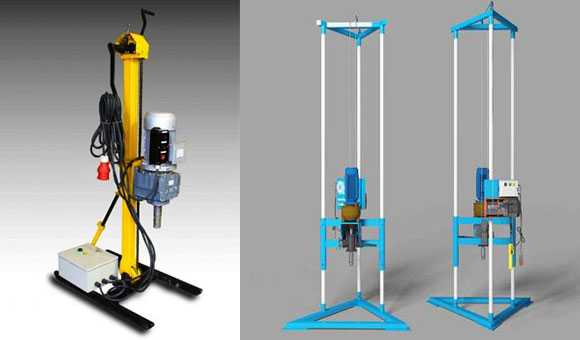

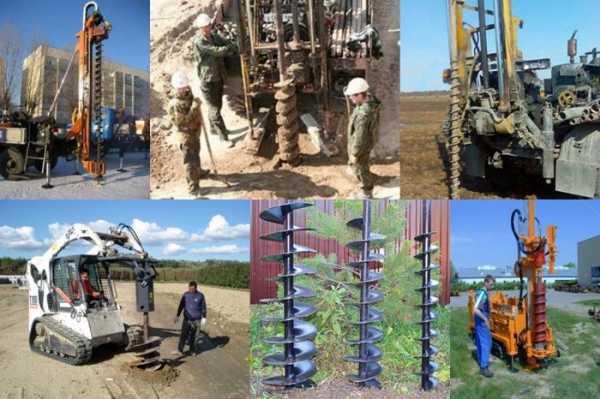

На фото мини-буровые установки

С помощью малогабаритной буровой при низкой себестоимости работ возможно устраивать скважины:
  • для водообеспечения,
  • для установки альтернативного отопления – теплового насоса,
  • для фундаментов зданий, строений, печей, каминов и т.п.,
  • для закрепления свай и опор под проводные кабельные коммуникации, мосты, ограждения, переходы и др.,
  • для разрушения некоторых горных пород,
  • как для монтажных, так и для демонтажных работ.
ИНТЕРЕСНО! В основном мини-буровые установки на воду выпускаются как серийные агрегаты со стандартными техническими показателями, но некоторые фирмы практикуют изготовление их под конкретные нужды заказчиков. При этом возможны как разные диаметры получаемых отверстий, так и другие особенности (бурение под углом, настройка на работу со специальными породами и др.).

Устройство

Основные узлы и принцип действия

Стандартно малогабаритные установки бурения состоят из:

  • прочного стального каркаса-рамы, способного выдерживать высокие нагрузки,
  • различных буров шнекового типа с наконечниками из твердосплавных материалов,
  • блока управления с регулируемыми режимами работ,
  • подъемных лебедок,
  • для отдельных моделей – мотопомпы, промывочных шлямбуров и др.

В процессе действия наконечник шнека врезается в землю, вкручиваясь в нее наподобие винта, рыхлит грунтовые породы и одновременно транспортирует их излишки на поверхность.

ВАЖНО! Некоторые модели могут оснащаться бурами с ударниками пневматического типа для отработки особо твердых пород.

Технические показатели

Технические показатели, характеризующие малогабаритную бурильную установку и ее назначение, а также критерии ее выбора при покупке будут следующими:

  • глубина бурения (может быть до 100 м),
  • диаметр получаемого отверстия (максимально 200 мм),
  • скорость вращения шнека (до 70-ти об/мин),
  • скорость продвижения вглубь скважины – до 10-ти – 20-ти м/час.

Буровая может быть управляема как от электрического, так и от дизельного двигателя, в ее работе может быть использована гидравлика.

Виды

Мини-буровое оборудование классифицируется на виды по назначению, а также по типу привода (ручной, электрический либо гидравлического типа от дизеля) и способу бурения (традиционная вертикаль, горизонталь либо наклонная).

Гидравлические

Малая бурильная установка гидравлического типа – это навесное тракторное оборудование, приводимое в движение гидравлической системой мини-трактора. Совмещается с большинством наиболее популярных моделей тракторов известных фирм и в действии имеет следующие особенности:

  • материалом шнека служит сплав металла с увеличивающими его прочность компонентами,
  • диаметр и длина отверстий зависят от габаритных параметров шнека,
  • в работе бур двигается одновременно вращательно относительно своей оси и поступательно по отношению к земле, с образованием отверстий эвакуируя раздробленный грунт наружу,
  • управляется установка аналогично остальной тракторной навеске – из кабины оператора либо с пульта.

ИНТЕРЕСНО! Некоторые модели гидравлических мини-буровых установок оснащаются комплектом удлинителей для возможности увеличения рабочей длины бура.

Ручные

Мобильные ручные бурильные аппараты позволяют устраивать отверстия до 50-ти метров глубиной. Они имеют питание от стандартного сетевого напряжения 220 В и используются на ограниченных для подхода техники площадях.

Конструкция ручного мини-бура включает:

  • разборную раму, легко перевозимую на легковом транспорте,
  • мотор-редуктор и вертлюг,
  • разных диаметров буры,
  • лебедку для подъема оборудования,
  • вспомогательный инструмент.

Мини буровые установки горизонтального бурения

Для горизонтального бурения в комплекте установки обязательно должен быть станок для проведения этой операции. Для нее применяется принцип действия гидробурения, то есть использования энергии оборотной воды:

    • по штанге бура в пробуриваемое отверстие насосом подается вода, которая доходит до дна скважины,
    • при движении шнека вода размывает грунт, превращая его в жидкую смесь,
    • оборотным движением шнека грунтовая масса выносится наверх.

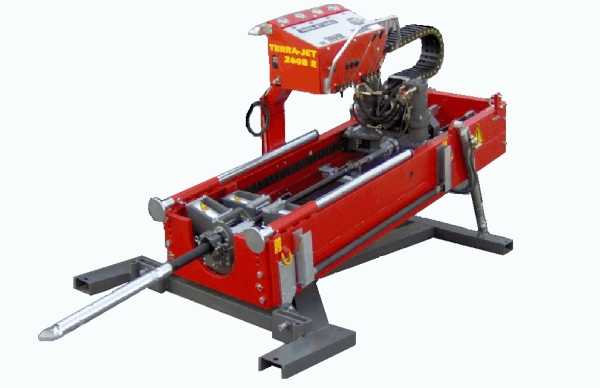

На фото мини-буровая установка горизонтального бурения

ЗАПОМНИТЕ! Горизонтальное бурение методом оборотной воды непригодно для каменистых грунтов.

Если же применение горизонтальных мини-буровых установок по каким-то еще причинам невозможно, то бурение горизонтального направления проводится обычным ручным буром, без использования аппарата с электроприводом.

На видео принцип действия мини-буровой установки:

allspectech.com

Характеристики малогабаритных буровых установок Термит: УМБР-3, МГБУ-400, МГБУ-800, МГБУ-2000

В настоящее время продаётся огромное количество буровых установок, которые находят своё применение в разнообразных областях и промышленности. Однако, людям часто нужны недорогие, простые, но в то же время достаточно универсальные буровые установки, которые могут использовать как индивидуальные предприниматели, так и люди для своего личного пользования. Подобной техникой можно назвать серию малогабаритных буровых установок «Термит».

Буровые установки Термит

Производством буровых установок «Термит» занимается НПО «ГЕММАШ». В своем составе компания имеет конструкторское бюро, которое проектирует современную технику, соответствующую актуальным нормам и спросу на рынке. Также они предоставляют широкий перечень услуг, в который входит оказание как гарантийного, так и послегарантийного обслуживания. Территориально главный офис, а также производственные мощности находятся как непосредственно в Москве, так и в Подмосковье.

Научно-производственное объединение выпускает различную продукцию: гидравлическое оборудование, буровой инструмент и буровые установки.

Применение и особенности

Младшая модель способна выполнять бурение скважин на воду глубиной до 70 метров. Однако более старшие установки, работающие за счет гидравлики, применяются для бурения на воду, сооружения свай, проведения инженерно-геологических изысканий, поиска полезных ископаемых, а также для струйной цементации и для других различных работ.

Отличительной чертой гидравлических установок является возможность работать в условиях Крайнего Севера, а также производить бурение под различным углом к горизонту, чего не могут очень многие малогабаритные буровые установки.Также их выделяет небольшая высота, что дает возможность использовать установки в помещениях различного типа, включая подвалы домов. Благодаря раме установки можно размещать в кузове автомобиля либо на одноосном шасси прицепа.

Достоинства

Буровые установки Термит обладают рядом преимуществ:

  • Небольшая высота до 2,4 метра (самая высокая из серии) позволяет использовать буровые установки для бурения в помещениях с ограниченным пространством, вплоть до подвалов домов.
  • Есть возможность установки на самоходное шасси.
  • Гидравлические буровые установки способны бурить под углом.
  • Способы и цели применения установок разнообразны, что делает их по-настоящему универсальными.
  • Возможность работы в условиях Крайнего Севера.
  • Невысокая цена делает установки весьма доступными.

Обзор популярных моделей

На сегодняшний день наибольшей популярностью пользуются 4 модели буровых установок Термит. Все они отличаются не только габаритами, но и функциональностью.

УМБР-3 «Термит»

Самая младшая, простая и дешевая малогабаритная буровая установка Термит в модельном ряду. Она используется для бурения на воду в грунтах 1-4 категории на глубину до 75 метров. При этом небольшая высота позволяет применять установку даже внутри помещения, включая подвалы домов.

Фото буровой установки УМБР-3 «Термит»

Конструктивно представляет собой утяжеленную основу, которая делает всю установку более устойчивой, а также дает возможность устанавливать в кузов автомобиля. Это также возможно за счёт мачты, тогда как другие подобные малогабаритные установки имеют менее удобный трубчатый каркас. К мачте крепится шасси с электродвигателем, буром и вертлюгом.

Движение бура вниз происходит под действием собственного веса, а подъем осуществляется за счет комплектной электролебедки с грузоподъемностью до 1000 кг. Питание электродвигателей происходит от общей сети в 220 В, благодаря чему нет необходимости докупать электрогенератор.

ХарактеристикиПоказатели
Глубина бурения, м75
Диаметр скважины, мм185
Мощность двигателя, кВт2,2
Грузоподъемность лебедки, кг500-1000
Высота установки, м2,4
Длина стандартной штанги, м1,5
Вес, кг240 и 460 с комплектом штанг и мотопомпой

На видео буровая установки УМБР-3 «Термит»:

МГБУ-400

Данная буровая установка применяется для бурения на воду, в инженерно-геологических изысканиях, геологоразведке, для сооружения свай или анкерных креплений, а также для других целей в грунтах до 12 категории, даже в мерзлой земле.

Благодаря гидравлике способна обеспечить колонковое, шнековое, шарошечное, а также пневмоударное бурение под углом до 45 градусов к горизонту.

Высота в 1,85 метра позволяет использовать установку для проведения работ в любых помещениях, а малые габариты дают возможность запросто проносить все компоненты в дверной проем. Фото буровой установки МГБУ-400

Основа здесь такая же, как и у младшей модели со всеми преимуществами и достоинствами. На неё устанавливается мачта, которая может изменять свой угол благодаря гидравлическому поршню. Подобный используется и для подъема/опускания вращателя, который имеет откидную конструкцию. Это позволит легко заменить или нарастить буровой инструмент. Вращатель приводится в действие благодаря гидравлике.

Гидронасос получает мощность от электро- или бензинового двигателя. При этом они имеют собственную основу и находятся отдельно от самой буровой установки. Для управления используется выносной пульт со своей стойкой. Он не только позволяет легко управлять всей установкой, но и обеспечивает необходимую защиту бурильщика.

ХарактеристикиПоказатели
Предельный диаметр бурения, мм135
Глубина шнеком 110 мм, м30
Глубина шнеком 112 мм с промывкой, м50
Угол бурения, град45-90
Ход подачи, мм1200
Нагрузка вниз/вверх, кг600/1000
Крутящий момент, кг*м80
Высота, м1,85
ПриводБензиновый двигатель Хонда GX-390 либо электродвигатель

Видео обзор буровой установки «Термит» МГБУ-400:

МГБУ-800

Данная буровая установка способна делать всё то же, что и младшая модель МГБУ-400. Но в придачу можно добавить бурение алмазной коронкой и струйную цементацию. Конструктивно они также одинаковы, за исключением более усиленной конструкции у 800 модели. Она имеет более массивную основу и мачту, которые должны справляться с большей мощностью установки, с возросшими нагрузками и с двумя гидродвигателями вращателя. В качестве механизма подачи применяется цепной полиспаст, который приводится в движение от гидроцилиндра.

Также основа имеет крепления, которые позволяют крепить данную установку горизонтально к стене, что существенно расширяет её область применения.

При тестировании смогла пробурить 15-ти метровую скважину в вечной мерзлоте. Фото буровой установки МГБУ-800
ХарактеристикиПоказатели
Предельный диаметр бурения, мм180
Угол бурения, град0-90
Ход подачи, мм1200
Глубина бурения, мот 15 до 100 в зависимости от способа бурения
Нагрузка вниз/вверх, кгс1550/2060
Мощность двигателей:
— бензиновый, кВт9,6; 17; 28
— электродвигатель, кВт11; 15
Высота, м1,85
Вес, кгдо 360
Механизм подачицепной полиспаст, привод от гидроцилиндра

МГБУ-2000

По просьбам потребителей компания занялась разработкой более мощной установки, при этом сохраняя небольшие габариты и высоту, а также широчайшую область применений, включая возможность вертикального бурения и монтажа к стене.

ХарактеристикиПоказатели
Глубина бурения:
— шнеком 110-250 мм, м40-20
— полными шнеками 135-250 мм, м30-15
— с промывкой и продувкой, мм100
— глубина пневмоударником, м50
Крутящий момент вращателя, кг*м36, 250, 350 (в зависимости от поставленных задач)
Высота мачты, м2,1
Ход подачи, м1,4
Усилие вверх/вниз, кг3500/2250
Угол, град0-90
Скорость подачи, м/сек0,5-0,9
Механизм подачицепной полиспаст, привод от гидроцилиндра



allspectech.com

как сделать гидробур своими руками (фото, чертежи) » SanDizain.ru

Создание источника бесперебойной подачи чистой питьевой воды – немаловажная задача для тех, кто живет в частном доме. Для этого необходимо пробурить скважину, через которую будет поступать драгоценная жидкость. С этой целью многие приглашают команду профессиональных бурильщиков. А ведь можно создать необходимую буровую установку своими руками. Далее речь пойдет о создании гидробура в домашних условиях.

Основные виды буровых установок

Буровые установки отличаются по своей конструкции из-за выбора различных методов создания скважины. Например, ударный бур разрушает почву при помощи специального груза, привязанного к пирамидальной опорной раме. А вот вращающийся бур представляет собой значительно более сложную конструкцию, но углубление необходимого размера в почве с его помощью сделать намного проще. По типу конструкции можно разделить на несколько категорий:

  • Ударно-канатные установки. Конструкция представлена рамой с основанием пирамидальной формы, к которой надежно крепится трос со снарядом (желонка). Принцип действия подобной установки до банального прост: груз опускается и поднимается такое количество раз, которое потребуется для создания в почве отверстия необходимой глубины.

Буровая установка

  • Шнековые установки. Бурение осуществляется при помощи шнека, прорывающего землю по принципу вращения. При этом углубление, прорытое в процессе бурения, не промывается.

Внимание! Имейте в виду, что буровые установки подобного типа представляют собой конструкцию слишком сложную для того, чтобы ее можно было создать своими руками: большую часть ее функциональных элементов практически невозможно создать при отсутствии соответствующих навыков и инструментов.

  • Роторы. Роторные конструкции работают по принципу гидравлики.
  • Ручные конструкции роторного типа. Эти установки считаются наиболее простыми в большей степени по той причине, что в своей конструкции не имеют двигателя. Соответственно, процесс создания в почве скважины осуществляется вручную, что требует немалых физических затрат. Именно поэтому подобные ручные конструкции очень редко применяются.

Преимущества самодельной установки

Несомненно, буровая установка для создания скважины на воду обладает рядом некоторых преимуществ. К ним можно отнести:

  1. Приемлемую стоимость. Отмечено, что заводская конструкция для бурения водной скважины в большинстве случаев стоит намного дороже той, которая был сделана своими руками.
  2. Компактность и небольшой вес конструкции.
  3. Технические характеристики буровой установки, сделанной вручную, как оказалось, ничем не уступают агрегатам заводского производства.
  4. Простота монтажа. Самодельные буровые установки очень просто как монтировать, так и демонтировать.

    Самодельная буровая установка ударного типа

  5. Мобильность. Благодаря своим габаритам и особенностям конструкции, самодельную установку можно использовать для бурения скважин на самых труднодоступных участках. Кроме того, разобранную буровую установку довольно легко перевозить, поскольку она помещается в обычный прицеп.

Особенности изготовления различных малогабаритных буровых своими руками (назначение ветрлюга)

В целом, технология сборки различных буровых установок практически одинакова (и об этом речь пойдет чуть далее), но рабочий инструмент у конструкций разного типа кардинально отличается. Поэтому для начала следует рассмотреть технологию изготовления главного механизма (бура) у разных конструкций и только после этого приступать непосредственно к созданию основной рамы и прикрепляемых к ней рабочих элементов.

Итак, рассмотрим детально наиболее часто используемые бурильные установки (установку со «стаканом» и шнековую установку).

Самодельные буры

Бурильная установка с «патроном» в качестве основного рабочего механизма использует так называемый «патрон» («стакан»). Если вы хотите сделать его самостоятельно, то вам понадобится лишь отрезок трубы диаметром около 1 м. При создании подходящей рамы-основания для подобной бурильной установки габариты «патрона» учитываются в обязательном порядке. Сам «патрон» должен иметь не только внушительные габариты, сколько немалый вес для эффективного бурения почвы.

Совет. На нижней части трубы можно сделать заострения в виде треугольников. Благодаря такому ухищрению вы повысите скорость рытья отверстия в почве и качество рыхления.

Если вы не хотите придавать краям «патрона» треугольную форму, позаботьтесь о том, чтобы они были остры (при необходимости наточите их).

«Стакан» будем крепить при помощи троса, поэтому необходимо сделать несколько отверстий на грузе (в верхней части). Крепим трос и затем цепляем его к предварительно заготовленной раме. Учтите, что длина троса должна быть такова, чтобы «патрон» мог падать вниз и подниматься наверх совершенно свободно.

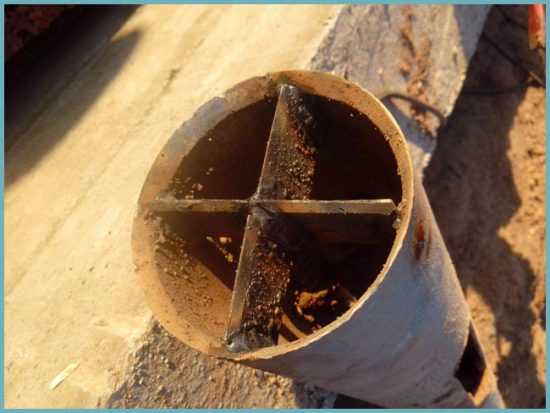

Ударный стакан

Шнековая установка в качестве действующего рабочего механизма использует бур. Для его изготовления также вполне подойдет обычная металлическая труба. На верхней части трубы сделайте винтовую резьбу, а на нижней – бур шнекового типа (наиболее удобная длина бура – около 2 м).

Совет. 2-3 витка на буре будет вполне достаточно для создания водной скважины средней глубины.

К концам бура необходимо прикрепить пару ножей при помощи сварочного аппарата: они должны быть расположены таким образом, чтобы во время процесса бурения они погружались в почву под некоторым углом.

Чтобы конструкция была удобна в работе, приварите к тройнику часть металлической трубы (около 1,5-2 м длиной). Сам тройник необходимо оснастить внутри винтовой резьбой.

Отдельно следует сказать о вертлюге, который используется в буровых установках в качестве компенсатора противодействия подвижной части установки (бура) и неподвижной части, подающей воду. Устройство этой детали довольно простое: пара фланцев, перегородки с уплотнительными резиновыми кольцами, непосредственно корпус (выполненный из куска металлической трубы) и металлический пруток.

Следует отметить, что самостоятельно изготовить эту деталь можно лишь при наличии токарного опыта и умении делать технические чертежи.

Технология сборки МГБУ (малогабаритной буровой установки)

Итак, рабочий механизм буровой установки подготовлен, теперь можно приступать непосредственно к сборке всей конструкции. Учтите, что вам понадобятся некоторые инструменты для работы: электродрель, болгарка, сварочный аппарат, а также оцинкованная труба, сгон и крест сантехнический. Рассмотрим процесс сборки конструкции пошагово:

  • Подготавливаем отрезки трубы для создания основы бурильной установки. Их нужно будет крепить в сгон и крест. На концах отрезков труб нарежьте резьбу вглубь на пару сантиметров.

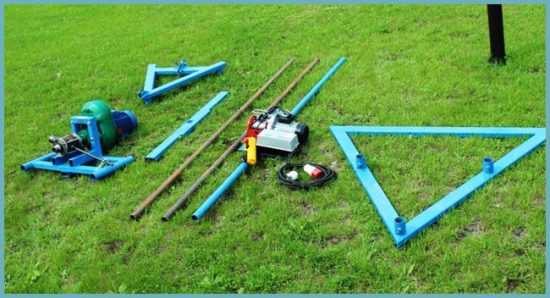

Детали буровой установки

  • К торцам металлических отрезков приварите предварительно заостренные пластины из металла (подобная установка позволит осуществлять непрерывную подачу воды).
  • Чтобы в установку осуществлялась подача воды, к одному из отрезков креста подсоедините насосный шланг.
  • Подсоединяем подготовленные детали к резьбовым соединениям. К нижней части основной трубы привариваем металлический отрезок с наконечником.
  • Приступаем к сбору основы установки из квадратного профиля. Металлические опоры соединяем с основной стойкой посредством сварки.
  • К профилю крепим двигатель и платформу. Сам профиль должен быть прикреплен к основной стойке таким образом, чтобы он свободно по ней перемещался.

Совет. Выбирая подходящий электродвигатель, особое внимание обратите на показатель мощности устройства: для комфортной и эффективной работы будет достаточно 0,5 лошадиной силы.

  • Мощность двигателя будет регулироваться при помощи редуктора, к валу которого нужно прикрепить фланец. К нему крепим еще один, а между фланцами прокладываем резиновую шайбу.
  • Осталось осуществить последний шаг – проверить подачу воды. Она должна происходить бесперебойно.

На этом мы заканчиваем рассмотрение технологии создания в домашних условиях буровой установки для подачи воды. Желаем удачи!

Буровая установка: видео

Самодельная буровая установка: фото



sandizain.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
