Заглушки поворотные для фланцев от производителя — «Профиль-Арма»
Заглушки поворотные АТК 26-18-5-93
Заглушки поворотные Т-ММ-25-01-06
Заглушки поворотные ТТ-8924-6-90
Заглушки поворотные ASME/ANSI B 16.48
Заглушки поворотные ТУ 3600-010- 88626180-2012
Заглушки с рукояткой (хвостовиком) Т-ММ-25-01-06
Заглушки поворотные по чертежам заказчика
Стандарты и характеристики поворотных заглушек
Стандарт
Наименование
Условный диаметр Ду (Dy), мм
Рабочее давление (Ру), МПа
Заказ
По чертежам
Заглушки поворотные по чертежам заказчика
Заказать
АТК 26-18-5-93
Заглушка поворотная стальная для фланцев арматуры
25-700
1. 6-16
Заказать
Т-ММ-25-01-06
Заглушка поворотная стальная плоская с рукояткой
10-600
0.1-10
Заказать
ТТ-8924-6-90
Заглушка стальная поворотная (обтюратор)
15-400
Заказать
ASME/ANSI B 16.48
Заглушка поворотная с рукояткой (Paddle Blank)
15-600
1,03-17,24
Заказать
ТУ 3600-010- 88626180-2012

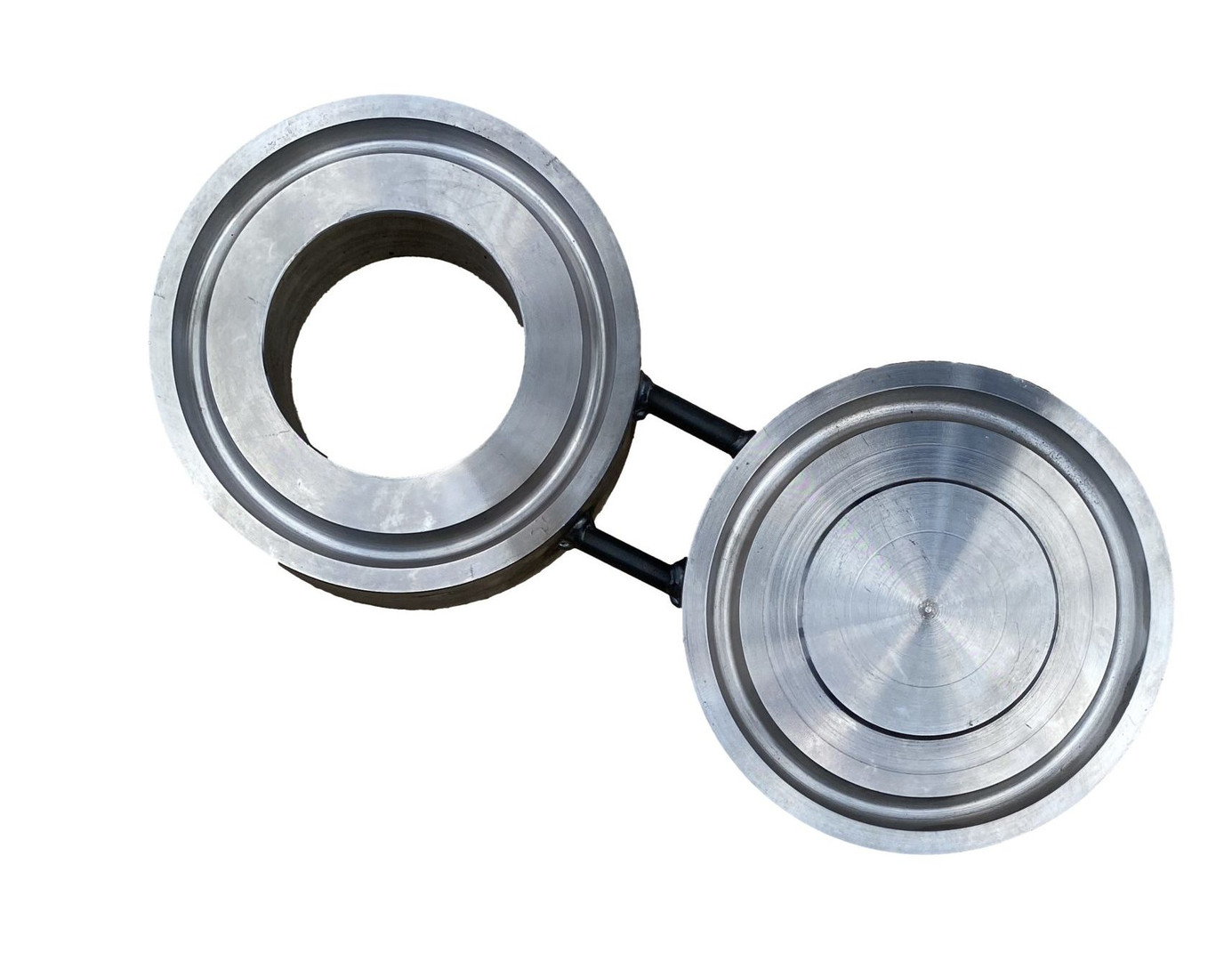

Заглушка поворотная стальная «Выступ-впадина»
10-800
Заказать
Т-ММ-25-01-06
Заглушка стальная межфланцевая с хвостовиком
10-600
0.1-10
Заказать

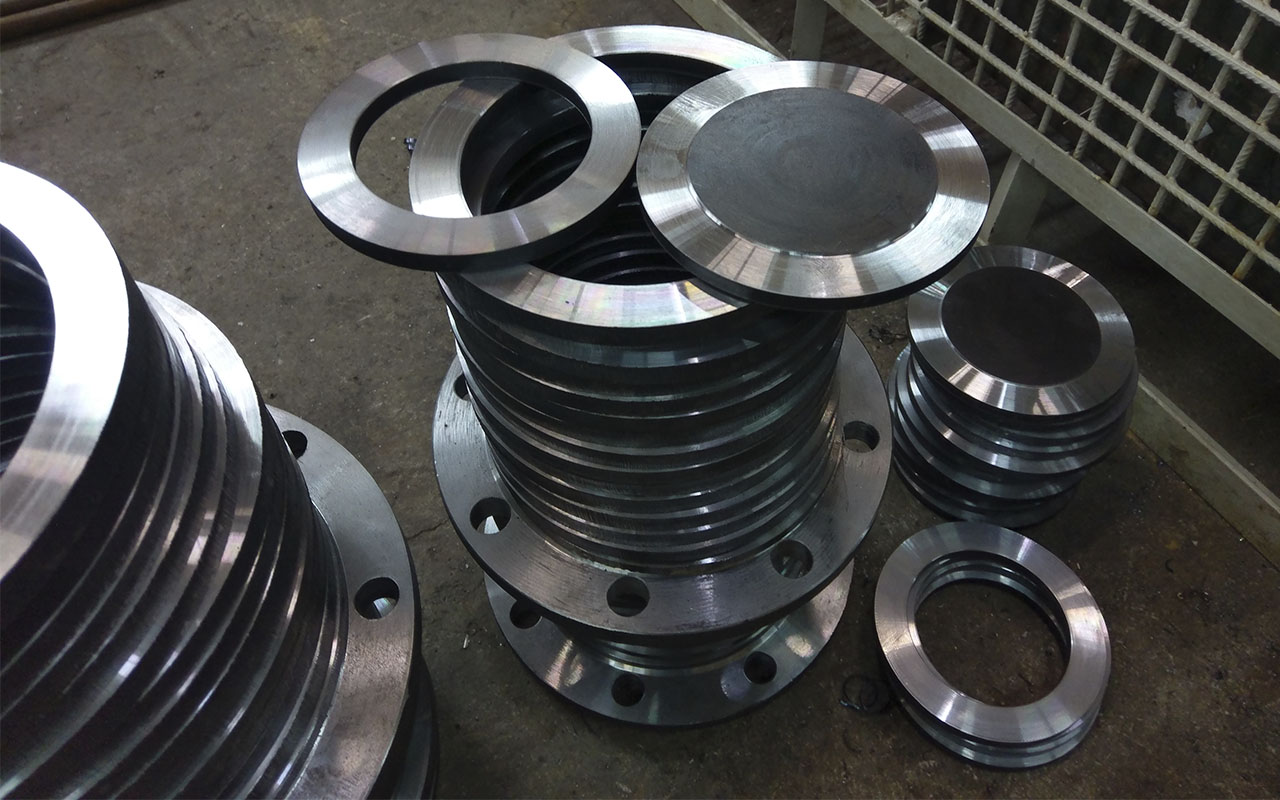

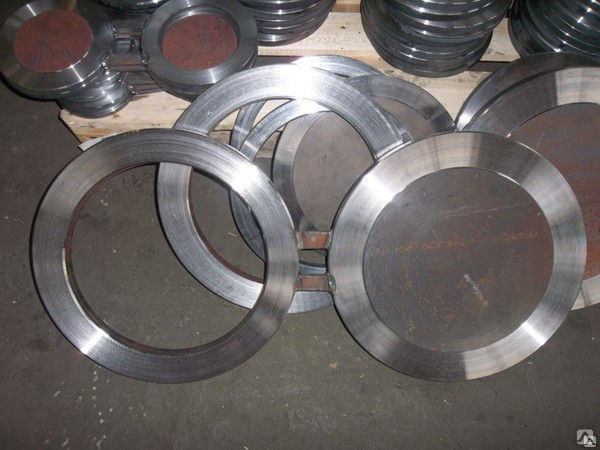

Производство стальных поворотных заглушек (обтюраторов)
Деталь представляет собой кольцо, соединенное перемычкой с глухим металлическим диском, которое используют при укладке и ремонте трубопроводных систем. Прибор позволяет останавливать движение транспортируемых веществ, перекрывать неиспользуемые ответвления трубопровода. Выполняет функции задвижки: открывает и закрывает рабочие потоки.
Устройства устанавливают в конструкциях, которые нуждаются в периодическом отключении линии, например, для опрессовки. Применяют устройства:
на предприятиях нефтегазового сектора;
в системах водоснабжения, водоотведения;
в энергетике;
других сферах промышленности.
Характеристика
Поворотные плоские заглушки (очки Шмидта) монтируют во фланцевое соединение, поэтому геометрическая форма поверхности трубодетали должна соответствовать исполнению фланца. Между элементами вставляют прокладку, повышающую прочность прижатия, стягивают болты (шпильки).
Производство поворотных заглушек (обтюраторов) осуществляют по нормам российских, европейских и американских стандартов, регламентирующих конструкцию, размеры, эксплуатационные ограничения:
АТК 26-18-5-93;
Т-ММ-25-01-06;
ТТ-8924-6-90;
ASME/ANSI B 16. 48;
ТУ 3600-010- 88626180-2012;
Т-ММ-25-01-06.
Материалом крышек является сталь: ст.20, 09Г2С, 13ХФА, 15Х5М, 12Х18Н10Т, 20ЮЧ, 10Х17Н13М2Т. Стоимость арматуры зависит от марки, которую выбирают, отталкиваясь от условий эксплуатации, требований проектной документации.
Контроль качества
Заготовки испытывают на твердость, растяжение, ударную вязкость, изгиб. Размеры готовых элементов сопоставляют с заданными значениями. Поверхность осматривают на предмет деформаций: заусенцев, задир, плен, рябизны, вмятин. При наличии незначительных повреждений арматуру отправляют на доработку.
ООО «Профиль-Арма» изготавливает трубодетали стандартных и нестандартных размеров в соответствии с действующими стандартами и по чертежам заказчика. Купить межфланцевые поворотные заглушки от производителя или запросить прайс можно по телефону или с помощью онлайн-заявки.
Заглушка поворотная нержавеющая 3″ DN 80 Class 1500 FF ASME B 16.
48 Заглушка поворотная нержавеющая 3″ DN 80 Class 1500 FF ASME B 16.48
Искать:
ДЕТАЛИ ТРУБОПРОВОДОВ, ФИТИНГИ ANSI, AISI, ASTM, ASME, EN, DIN
Отводы ASME B 16.9
Отводы ASME B 16.11
Отводы DIN 11852, DIN 11865, EN 10253-2, EN 10253-4
Переходы ASME B 16.9
Переходы EN, DIN
Тройники ASME B 16.9
Тройники ASME B 16.11
Тройники DIN, EN
Заглушки ASME B 16.9
Заглушки ASME B 16.11
Крестовины ASME B 16.11
Бобышки (переходники) ASME B 16.11
Футорки (резьбовые втулки) ASME B 16.11
Муфты / полумуфты ASME B16.11
Пробки (заглушки) резьбовые ASME B 16.11

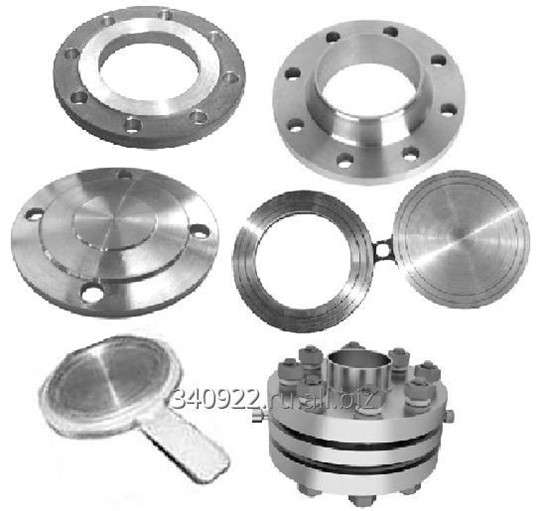

ФЛАНЦЫ, ЗАГЛУШКИ ПОВОРОТНЫЕ ASME, EN, DIN
Фланцы ASME B 16.5
Фланцы ASME B 16.47 A
Фланцы ASME B 16.47 B
Фланцы EN 1092-1
Фланцы DIN
Заглушки ASME B 16.
48
Трубы EN, ASTM, API, DIN, AISI
Трубы по API
Трубы по EN
Трубы по ASTM
Трубы по AISI
Трубы по DIN
СОРТОВОЙ ПРОКАТ EN, AISI, ASTM, DIN, UNI
Прутки (Круги) стальные ASTM
Прутки (Круги) нержавеющие ASTM
Прутки (Круги) стальные EN, DIN, UNI
Прутки (Круги) нержавеющие EN
ЛИСТОВОЙ ПРОКАТ EN, AISI, ASTM
Листы металлические по EN, AISI, ASTM
ДЕТАЛИ ТРУБОПРОВОДОВ ПО РОССИЙСКИМ СТАНДАРТАМ ГОСТ, ОСТ, ОТТ, ТУ, СТО, СТО ЦКТИ
Заглушка поворотная — это деталь трубопровода, которая предназначена для периодического перекрывания потока транспортируемой рабочей среды в трубопроводе.
Другие названия поворотной заглушки:
обтюратор,
реверсивная заглушка,
очковая заглушка,
межфланцевая заглушка,
«очки Шмидта».

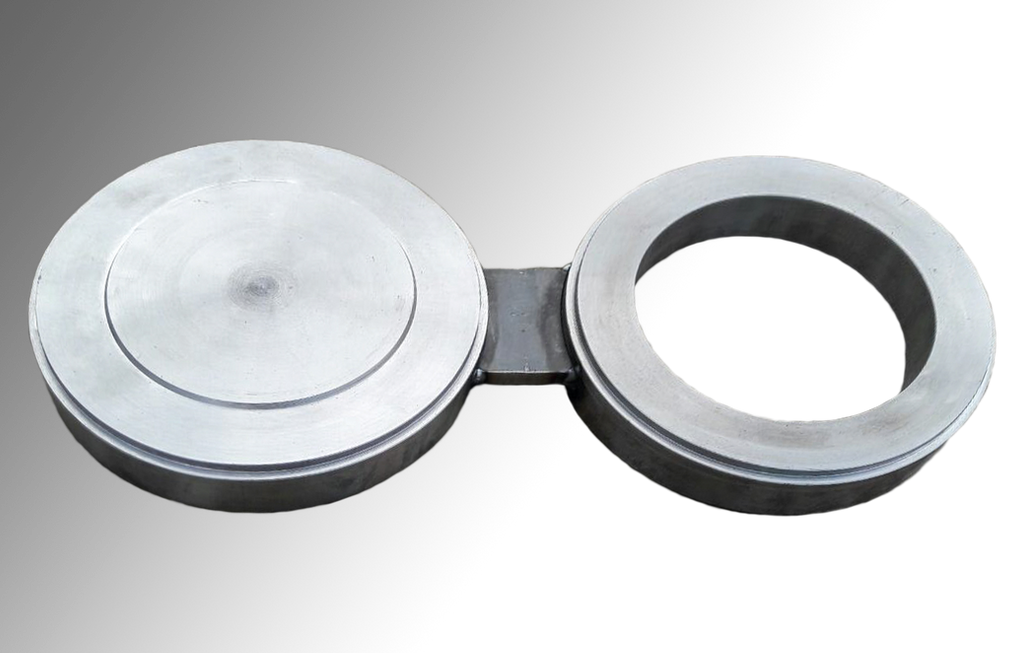

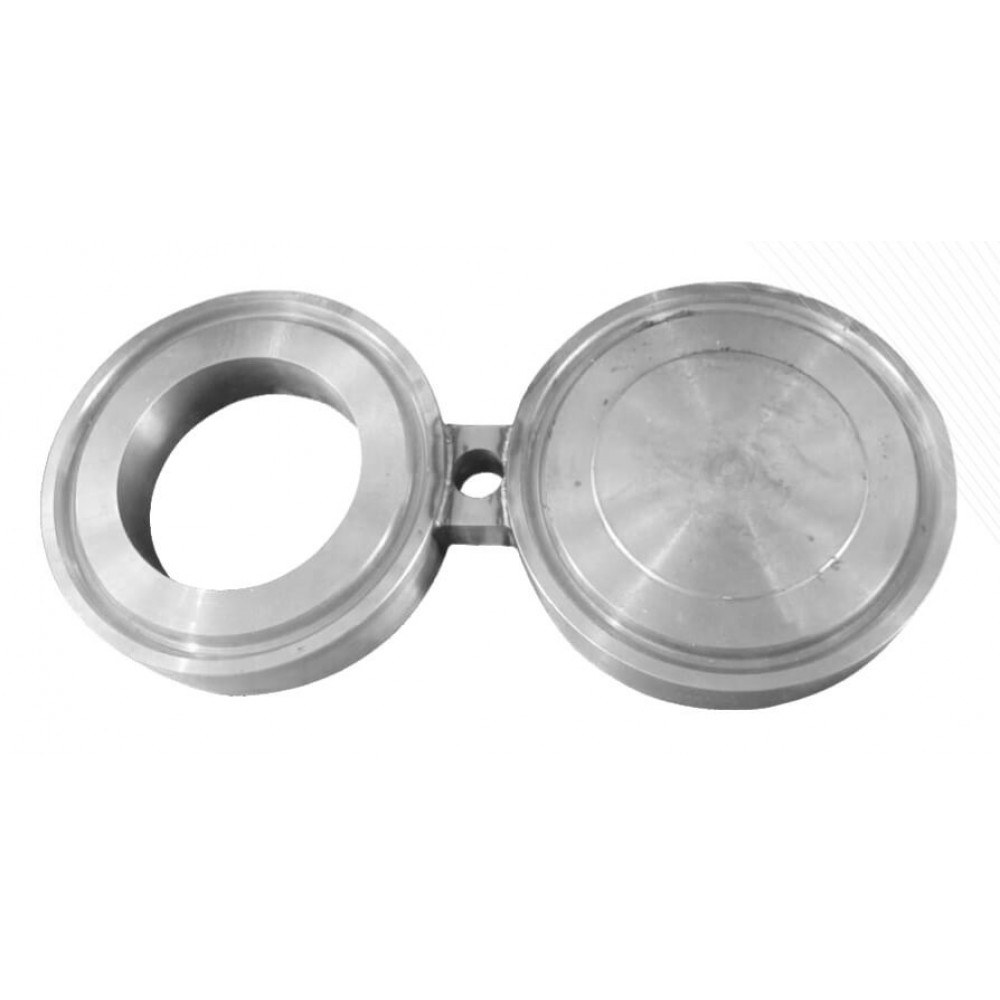

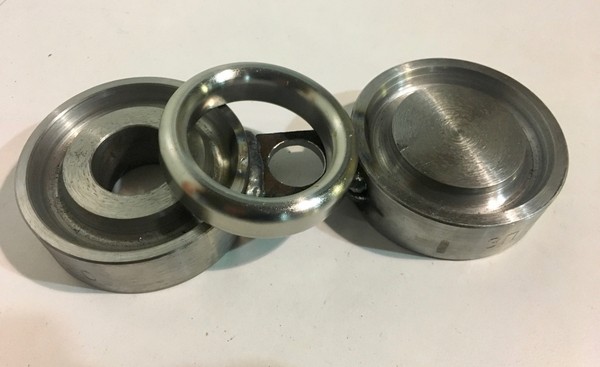

Конструкция обтюратора — поворотной заглушки ЗП

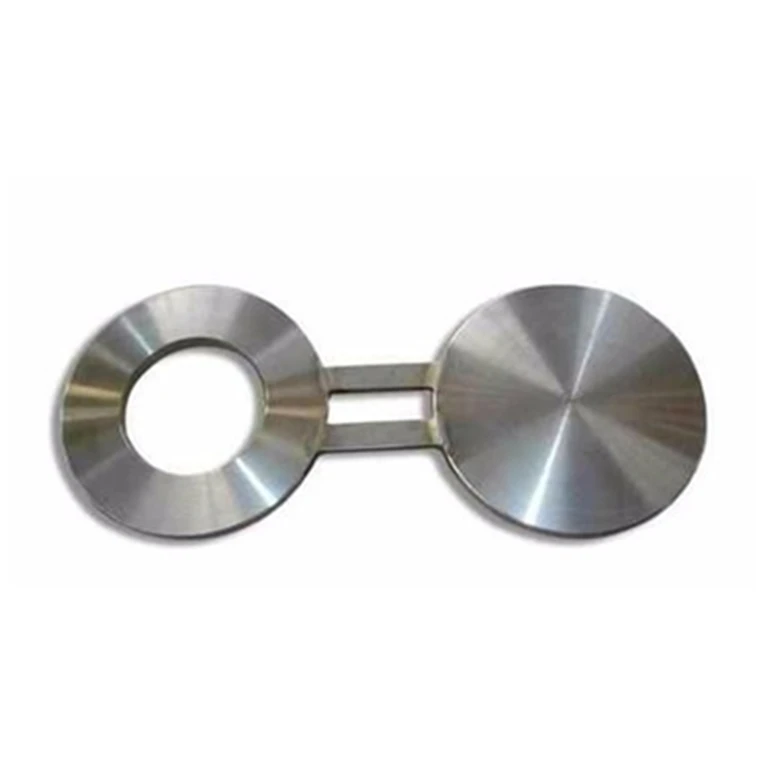

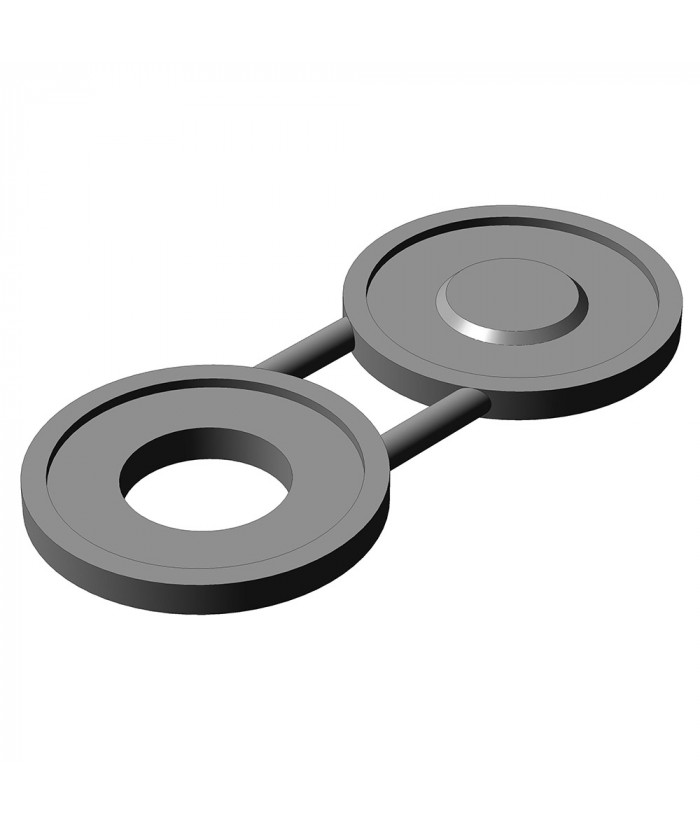

Межфланцевая заглушка состоит из двух дисков, соединенных перемычками: один диск‒ сплошной, второй диск‒ со сквозным отверстием в центре. Изготавливается очковая заглушка (обтюратор) 16.48 методом вырезки из листа, литья или ковки.
Поворотная заглушка может находиться в двух положениях:
«открыто» ‒ когда на трубном участке установлен диск со сквозным отверстием;
«закрыто» ‒ когда на трубном участке стоит глухой фланец.
Осью, вокруг которой поворачивается заглушка, является либо шпилька (болт), используемая для стяжки фланцевого соединения, либо отжимные болты, устанавливаемые в резьбовые отверстия во фланцах и служащие для разжима фланцев.
Межфланцевая заглушка монтируется во фланцевое соединение. Геометрия ее поверхности полностью повторяет форму присоединяемых фланцев по стандарту ASME B 16.5. Герметичность соединения между фланцами и поворотной заглушкой обеспечивается за счет соответствия исполнений уплотнительных поверхностей.
Преимущества использования межфланцевых заглушек
обеспечивают полное перекрытие трубопроводного просвета;
подходят для многократного использования;
отсутствие движущихся элементов в конструкции увеличивает срок службы изделия;
невысокая стоимость;
небольшой вес;
оперативное глушения труб на время ремонта и гидроиспытаний отдельных веток трубопровода;
оперативный ввод трубопровода в эксплуатацию.
Назначение поворотной заглушки: используют в системах, требующих проведения периодических профилактических работ. Применяют в химической, нефтехимической, нефтеперерабатывающей, газовой, нефтяной промышленности, а также в сфере жилищно-коммунального хозяйства.
Марки стали: ASTM A240 Gr. 304 , ASTM A240 Gr. 304H , ASTM A240 Gr. 304L , ASTM A240 Gr. 316 , ASTM A240 Gr. 316L , ASTM A240 Gr. 321 , ASTM A240 Gr. S31803 , ASTM A240 Gr. 347 , ASTM A240 Gr. S31254 , ASTM A240 Gr. S32750.
Описание
Стандарт: ASME B 16.48
Тип соединительной поверхности: FF — плоская поверхность
Номинальный размер, NPS: 3″
Номинальный диаметр, DN: 80
Номинальное давление, Class: 1500
Внутренний диаметр B, мм: 78
Наружный диаметр O, мм: 172
Ширина рукоятки, W мм: 76
Толщина t, мм: 19,1
Длина центровой линии A, мм: 205
ООО «СНГ-Экспорт» осуществляет поставки заглушек поворотных нержавеющих по Стандарту ASME B 16. 48 как крупным оптом, так и небольшими розничными партиями. Вся продукция прошла проверку на соответствие стандарта ASME B 16.48.
Направляйте заявки на нержавеющие заглушки по Стандарту ASME B 16.48 на электронную почту [email protected].
Наши специалисты помогут Вам подобрать необходимую продукцию на выгодных для Вас условиях!
Только зарегистрированные клиенты, купившие этот товар, могут публиковать отзывы.
Как получить товар:
Самовывоз
Доставка курьером
Транспортная компания
Доставка сборным грузом
Авиадоставка
Доставка отдельным автотранспортом
Ж/д доставка
Подробнее
ООО «СНГ-Экспорт» совершает комплексные поставки металлопроката, запорной арматуры, метизов, деталей и опор трубопровода по международным стандартам: EN, DIN, ASME, ANSI, ASTM, API, AISI, ISO, MSS, UNI, BS, JIS, GB, а также по российским стандартам: ГОСТ, ОСТ, ОТТ, ТУ, СТО, СТО ЦКТИ.
ООО «СНГ-Экспорт» является официальным представителем заводов стран: Чехии, Великобритании, Германии, Польши, Италии, Китая, России. Логистика, страхование груза, ВЭД под ключ, сертификаты. Массовое, серийное, единичное производство по международным стандартам и индивидуальным проектам (чертежам) из специальных сталей и сплавов. Вся продукция проходит испытания на соответствие международного и отечественного стандартов, предоставляется полный пакет документов.
Производим поставки для: нефтегазовой, металлургической, химической, пищевой, целлюлозно-бумажной, легкой, обрабатывающей и других отраслей промышленности.
Направляйте запросы на электронную почту [email protected] или звоните по телефонам:
8 (800)551-40-91;
+7 (910)878-99-38.
Наши специалисты помогут Вам подобрать необходимую продукцию на выгодных для Вас условиях!
