Заглушки поворотные —  детали трубопровода, предназначенные для периодического или постоянного герметичного перекрытия определенного участка трубопровода и остановки потока среды, которую транспортирует трубопровод  вовремя ремонтных, опрессовочных, реконструкционных и тому подобных технических работ. Наряду с такими элементами трубопровода, как заглушки, фланцы, задвижки, краны, заглушки поворотные стальные являются важной деталью трубопровода.

ООО «ТрансРемСервис» изготавливает заглушки поворотные и заглушки поворотные с рукояткой  с уплотнительными поверхностями исполнений 1, 2, 3 в соответствии с альбомом типовых конструкций АТК 26-18-5-93 и Т-ММ-25-01-06, из стали 3, 20, 09Г2С.

Заглушки поворотные по АТК 26-18-5-93 состоит из двух частей: заглушки (глухая часть) и кольца (фланцевая часть), приваренных между собой при помощи прутков. Отличительной особенностью таких заглушек от заглушек по Т-ММ-25-01-06 является замена плоской перемычки на два прутка, что упрощает их монтаж. Температура, при которой применяются заглушки, напрямую зависит от типа и марки стали, используемой для её изготовления, и изменяется в диапазоне от минус 70 до плюс 475 градусов Цельсия. Условное эксплуатационное давление для поворотных заглушек может колебаться в пределах от 16 кгс/см

2 до 160 кгс/см2.

Альбом типовых конструкций АТК 26-18-5-93 устанавливает три исполнения заглушек поворотных:

Исполнение 1 — заглушки поворотные с соединительным выступом на условное давление от 16 кгс/см2 до 40 кгс/см2

Исполнение 2 — заглушки поворотные выступ-впадина на условное давление от 16 кгс/см2 до 100 кгс/см2

Исполнение 3 — заглушки поворотные под прокладку овального сечения на условное давление от 63 кгс/см2 до 160 кгс/см2

Заглушки поворотные по Т-ММ-25-01-06 состоит из двух частей: заглушки (глухая часть) и кольца (фланцевая часть), приваренных между собой перемычкой с отверстием. Одной из разновидностей заглушек поворотных стальных являются заглушки поворотные с рукояткой, которые соответствуют стандарту Т-ММ-25-01-06.  Данный вид заглушек представляет собой деталь трубопровода, состоящую из двух частей – непосредственно заглушки  и приваренной к ней рукоятки. Температура, при которой применяются заглушки, напрямую зависит от типа и марки стали, используемой для её изготовления, и изменяется в диапазоне от минус 70 до плюс 650 градусов Цельсия. Условное эксплуатационное давление для поворотных заглушек может колебаться в пределах от 6 кгс/см

2 до 100 кгс/см2.

Стандарт Т-ММ 25-01-06 устанавливает три варианта исполнения заглушек поворотных стальных:

Исполнение 1 — Заглушки поворотные плоские на условное давление от 6 кгс/см2 до 25 кгс/см2
Применяются для фланцев с уплотнительной поверхностью 1 по ГОСТ 12815-80

Исполнение 2 — Заглушки поворотные выступ-впадина на условное давление от 6 кгс/см2 до 100 кгс/см2

Применяются для фланцев с уплотнительной поверхностью 2/3 по ГОСТ 12815-80
Исполнение 3 — Заглушки поворотные шип-паз на условное давление от 6 кгс/см2 до 100 кгс/см2
Применяются для фланцев с уплотнительной поверхностью 4/5 по ГОСТ 12815-80.



Заглушки поворотные
Заглушки поворотные c рукояткой

mex-zavod.ru

Заглушки поворотные (Т-ММ-25-01-06)

КРАТКАЯ ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



ЗАГЛУШКИ ПОВОРОТНЫЕ СТАЛЬНЫЕ по Т-ММ-25-01-06 состоит из двух частей: заглушки (глухая часть) и кольца (фланцевая часть), приваренных между собой перемычкой с отверстием. Одной из разновидностей заглушек поворотных стальных являются ЗАГЛУШКИ ПОВОРОТНЫЕ СТАЛЬНЫЕ С РУКОЯТКОЙ, которые соответствуют стандарту Т-ММ-25-01-06.  Данный вид заглушек представляет собой деталь трубопровода, состоящую из двух частей – непосредственно заглушки  и приваренной к ней рукоятки. Температура, при которой применяются заглушки, напрямую зависит от типа и марки стали, используемой для её изготовления, и изменяется в диапазоне от минус 70 до плюс 650 градусов Цельсия. Условное эксплуатационное давление для поворотных заглушек может колебаться в пределах от 6 кгс/см

2 до 100 кгс/см2

Стандарт Т-ММ 25-01-06 устанавливает три варианта исполнения заглушек поворотных стальных:

Исполнение 1 – Заглушки поворотные плоские на условное давление от 6 кгс/см2 до 25 кгс/см2
Применяются для фланцев с уплотнительной поверхностью 1 по ГОСТ 12815-80

Исполнение 2 – Заглушки поворотные выступ-впадина на условное давление от 6 кгс/см2 до 100 кгс/см2

Применяются для фланцев с уплотнительной поверхностью 2/3 по ГОСТ 12815-80
Исполнение 3 – Заглушки поворотные шип-паз на условное давление от 6 кгс/см2 до 100 кгс/см2
Применяются для фланцев с уплотнительной поверхностью 4/5 по ГОСТ 12815-80.

Развёрнутая техническая характеристика заглушек поворотных стальных

ИСПОЛНЕНИЕ I

ИСПОЛНЕНИЕ II



 ИСПОЛНЕНИЕ III

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ заглушки поворотной стальной с рукояткой исполнения 2 с условным проходом 100 мм на условное давление 1,6 МПа (16 кгс/см2) из стали 09Г2С Т-ММ-25-01-06:

Заглушка ЗР(II

) 100-16-09Г2С Т-ММ-25-01-06-02

Компания ООО ПКФ «НержплюсАрматура» имеет возможность предложить Вам любые заглушки поворотные стальные Т-ММ-25-01-06.



Для получения дополнительной информации о продукции и услугах,

ценах, условиях, способах доставки обращайтесь в отдел продаж

ООО ПКФ «НержплюсАрматура» по следующему телефону:

+7 (351) 247-41-17

Также вы можете отправить нам сообщение, заполнив форму.



www.xn--74-6kc5ck.xn--p1ai

Заглушка поворотная

ЗАГЛУШКИ ПОВОРОТНЫЕ СТАЛЬНЫЕ –  детали трубопровода, предназначенные для периодического или постоянного герметичного перекрытия определенного участка трубопровода и остановки потока среды, которую транспортирует трубопровод  вовремя ремонтных, опрессовочных, реконструкционных и тому подобных технических работ. Наряду с такими элементами трубопровода, как заглушки, фланцы, задвижки, краны, заглушки поворотные стальные являются важной деталью трубопровода. Конструктивно заглушка поворотная стальная, или обтюратор представляет собой деталь, состоящую из двух соединенных между собой перемычкой элементов – межфланцевой заглушки, служащей для перекрытия потока среды, и межфланцевого кольца, предназначенного для возобновления потока.  Заглушку поворотную стальную монтируют во фланцевое соединение (как правило, между воротниковыми фланцами по ГОСТ 12821-80) нужной частью в зависимости от того нужно ли нам перекрыть трубопровод или нет. Герметичность соединения обеспечивается за счет соответствия исполнения уплотнительных поверхностей фланцев  и заглушки (шип-паз, выступ-впадина и другие). Шпилька (либо болт), вокруг которой поворачивается заглушка, является осью и  используется для стяжки фланцевого соединения, также осью могут быть отжимные болты, устанавливаемые в резьбовые отверстия во фланцах и служащие для разжима фланцев. Отсечение потока или его возобновление осуществляется поворотом заглушки вокруг оси. Температурный режим, при котором можно будет применять заглушки поворотные стальные, напрямую зависит от типа и марки стали, использованной для их изготовления. Современные  материалы позволяют изготавливать заглушки пригодные для взаимодействия с агрессивными средами. Как и у фланцев, поворотные заглушки имеют несколько различных вариантов исполнения уплотнительных и присоединительных по верхностей, которые нужно подбирать в зависимости от исполнения ответных фланцев трубопровода. Заглушки поворотные стальные и заглушки поворотные стальные с рукояткой изготавливаются с уплотнительными поверхностями исполнений 1, 2, 3 в соответствии с альбомом типовых конструкций АТК 26-18-5-93 и Т-ММ-25-01-06.







                                                                                                         АТК  26-18-5-93                                  Т-ММ-25-01-06



Поворотные заглушки устанавливаются для того, чтобы быстро перекрывать трубопровод для его осмотра и ремонта, тем самым в некоторых случаях на отдельных участках трубопровода поворотные заглушки используются вместо запорной арматуры (задвижек), если это допустимо по условиям эксплуатации системы. С учетом стоимости различных видов запорной арматуры, такая замена дает ощутимую экономию финансовых затрат на строительство трубопроводной системы. Это особенность отличает заглушки поворотные фланцевые от аналогичных конструкций.

Заглушки поворотные стальные устойчивы к влиянию агрессивных сред, из-за чего их активно используют на трубопроводах различного назначения, применяемых в химической, нефтехимический, газовой, нефтяной и других смежных отраслях промышленности, включая трубопроводы, относящиеся к  предприятиям жилищно-коммунального хозяйства.

Заглушки поворотные обладают рядом преимуществ:

  • использование заглушек поворотных гарантирует полное перекрытие трубопровода;
  • заглушки поворотные не имеют в своем составе движущей части, благодаря чему срок их эксплуатации заметно увеличивается;
  • заглушки поворотные достаточно легки в производстве;
  • себестоимость производства заглушек поворотных гораздо ниже, чем задвижек;
  • масса заглушек поворотных значительно меньше массы задвижек для трубопровода с аналогичными параметрами Ду и Ру.

Однако, поворотные заглушки не лишены недостатков. К ним следует отнести:

  • невозможно частичное перекрытие трубопровода;
  • для того чтобы полностью перекрыть трубопровод, необходимо большое количество времени и полное освобождение трубопровода от транспортируемых сред.





Для получения дополнительной информации о продукции и услугах,

ценах, условиях, способах доставки обращайтесь в отдел продаж

ООО ПКФ «НержплюсАрматура» по следующему телефону:

+7 (351) 247-41-17

Также вы можете отправить нам сообщение, заполнив форму.







www.xn--74-6kc5ck.xn--p1ai

Заглушка поворотная межфланцевая (очки Шмидта, заглушка-восьмерка) Т-ММ-25-01-06 Ду125 Ру16,0 МПа (Ру160 кгс/см2) , сталь 20

Описание

Заглушки поворотные, или обтюраторы, или заглушки очковые, относятся к классу деталей трубопровода, которые служат для периодического герметичного перекрытия конкретного участка трубопровода и остановки потока транспортируемой среды. В основном обтюраторы используются во время ремонтных, опрессовочных, монтажных и других работ вместо шаровых кранов или задвижек, особенно тогда, когда необходимо частое перекрытие трубопровода. Дело в том, что переустановка частей занимает некоторое время, более продолжительное, чем в случае с задвижкой или шаровым краном. Конструкция данной фланцевой арматуры включает в себя две соединенные между собой части – одну фланцевую и одну глухую. Заглушка и кольцо соединены между собой перемычкой. Таким образом, заглушка как перекрывает поток, так и временно открывает его при возникшей необходимости. Закрепляется поворотная заглушка за счет зажатия между фланцами. Заглушка имеет только два положения – открытое и закрытое, то есть в приоткрытом режиме обтюраторы работать не будут. Технические и эксплуатационные характеристики заглушек поворотных напрямую зависят от материала и качества арматуры. Так, рабочая температура эксплуатации варьируется от 70 до +650 оС; рабочее давление – от 0,1 до 25 МПа. Сфера применения – энергетическая, нефтегазовая, химическая промышленность и ЖКХ. Заглушки устанавливают между фланцами, а уплотнительные поверхности фланцев и заглушки (шип-паз, выступ-впадина и др.) обеспечивают герметичность соединения. Заглушка поворачивается вокруг шпильки (или отжимного болта), которая используется для стяжки фланцевого соединения. Болты устанавливаются в резьбовые отверстия во фланцах и разжимают их. Заглушки поворотные эксплуатируются при температуре рабочей среды от -70 до +475°С. Заглушки поворотные с соединительным выступом АТК 26-18-5-93 (исполнение I) применяются для фланцев с уплотнительной поверхностью 1 по ГОСТ 12815-80 и при Py 1-2,5 МПа. Исполнение II (выступ-впадина) применяется для фланцев с уплотнительной поверхностью 2/3 по ГОСТ 12815-80 и Py от 1,6 до 10,0 МПа. Заглушки поворотные под прокладку овального сечения исполнения III применяются для фланцев с уплотнительной поверхностью 4/5 по ГОСТ 12815-80 и Py 6,3 - 16,0 Мпа.

neftegazmash.ru

Заглушки поворотные Т-ММ-25-01-06 / Заглушки / Продукция

Производственно-коммерческое предприятие «ФЛАРМ» производит заглушки поворотные по стандарту Т-ММ 25-01-06, а также в соответствии с чертежами и техническими требованиями заказчика.

У нас собственное производство и склад готовой продукции. Мы организовываем доставку по всей России.

Подробную информацию о нашей продукции, ценах и условиях доставки вы можете получить по телефонам: +7 (812) 401-40-60, +7 (800) 775-79-75 и по электронной почте: .

Что такое заглушка поворотная Т-ММ 25-01-06

Заглушка поворотная (обтюратор) — это деталь трубопровода, предназначенная для периодического перекрывания потока среды, транспортируемой трубопроводом. Заглушки устанавливаются в конце магистральных трубопроводов, а также при необходимости перекрытия их отдельных участков.

Заглушка поворотная представляют собой фланцевое изделие, состоящее из двух соединенных между собой частей — фланцевой и глухой. Заглушки с рукояткой Т-ММ-25-01-06 состоят из двух деталей — непосредственно заглушки и приваренной к ней рукоятки.

Конструкция поворотных заглушек и заглушек с рукояткой обеспечивает возможность перекрытия сечения трубопровода. Отсечение потока или его возобновление осуществляется поворотом заглушки (обтюратора) вокруг шпильки или болта, либо установкой или извлечением заглушки с рукояткой Т-ММ 25-01-06.

Заглушку поворотную монтируют во фланцевое соединение (как правило, между воротниковыми фланцами по ГОСТ 12821-80) глухой частью. Размеры и технические характеристики заглушки должны полностью соответствовать исполнению фланцев, составляющих фланцевое соединение.

Поворотные заглушки Т-ММ 25-01-06 используются для герметизации трубопровода при проведении различных ремонтных работ, а также вместо более сложной и дорогостоящей запорной арматуры (шаровых кранов, задвижек, запорных клапанов и т.д.).

Поворотные заглушки применяются в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности.

Технические требования и стандарты

Заглушки поворотные Т-ММ 25-01-06 и заглушки с рукояткой рассчитаны на условное давление 0,6–10 МПа (6-100 кгс/см2)и температуру от –70 до +650  С.

Стандарт Т-ММ 25-01-06 устанавливает три варианта исполнения поворотных заглушек.

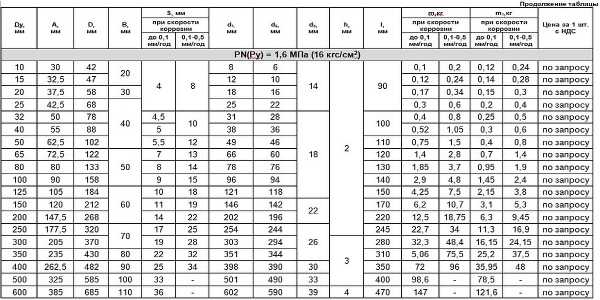

Исполнение 1: заглушки поворотные плоские и плоские с рукояткой.

Применяются для фланцевых соединений с уплотнительной поверхностью 1 по ГОСТ 12815-80.

Условное давление 10, 16 и 25 кгс/см2 (1,0; 1,6; 2,5 МПа).

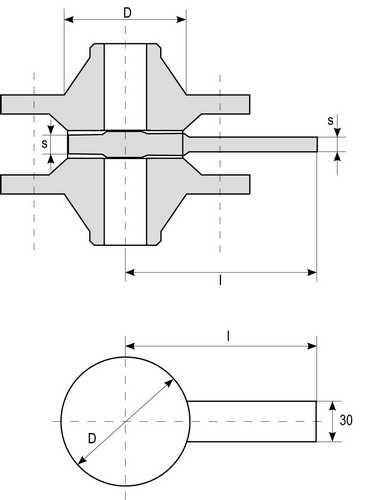

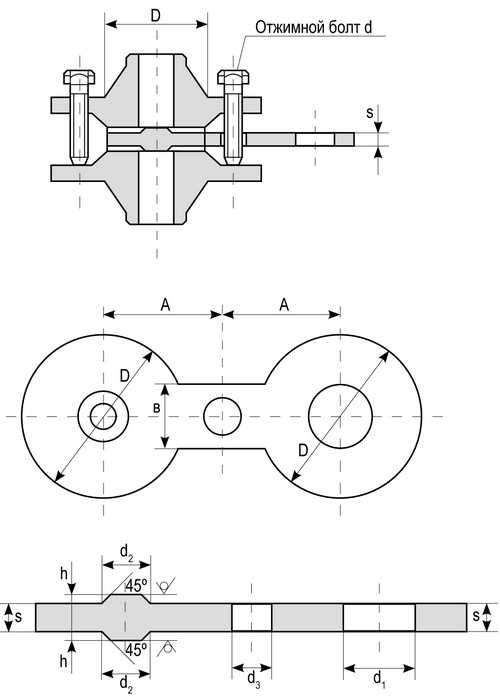

Заглушки поворотные плоские







Заглушки поворотные плоские с рукояткой



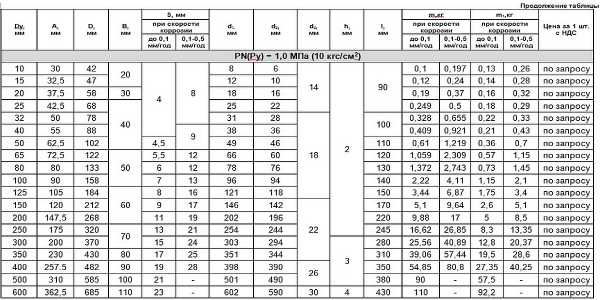

D — внешний диаметр заглушки/кольца;

A — расстояние от центра заглушки/кольца до центра перемычки;

B — ширина перемычки;

s — толщина заглушки/кольца без центровочной поверхности;

h — высота центровочной поверхности;

d1 — внутренний диаметр кольца;

d2 — диаметр центровочной поверхности;

d3 — длина перемычки;

l — расстояние от центра заглушки до края рукоятки

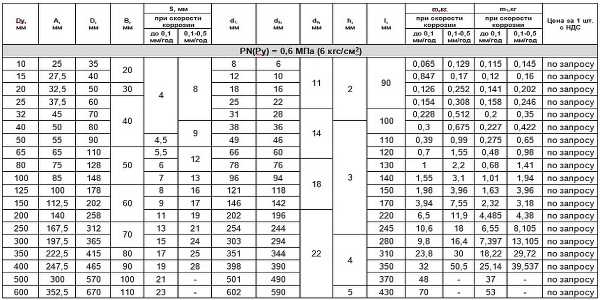

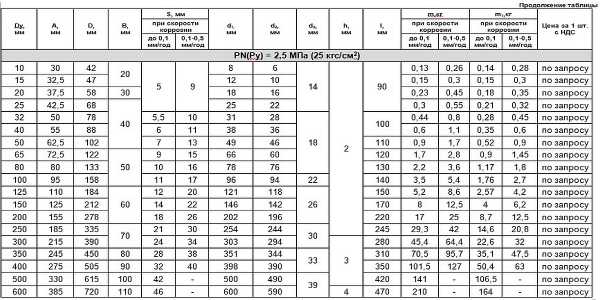

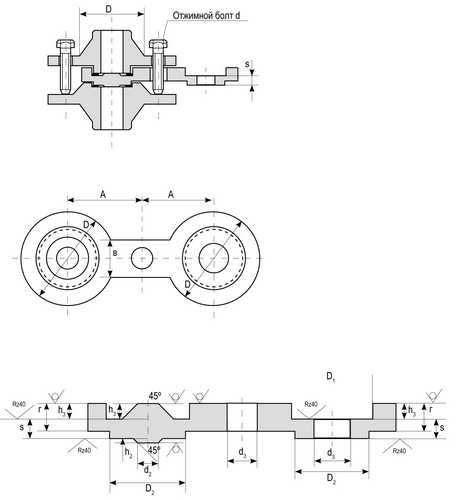

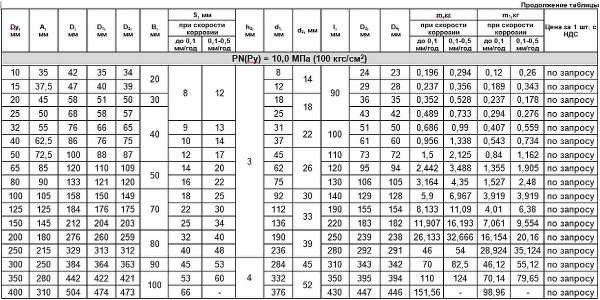

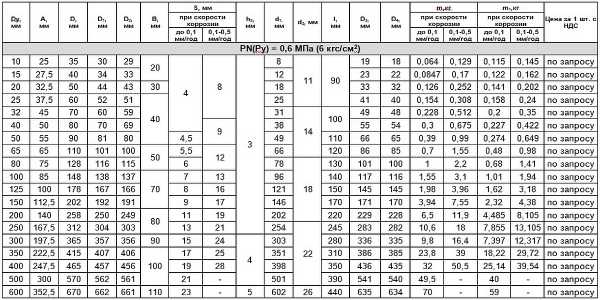

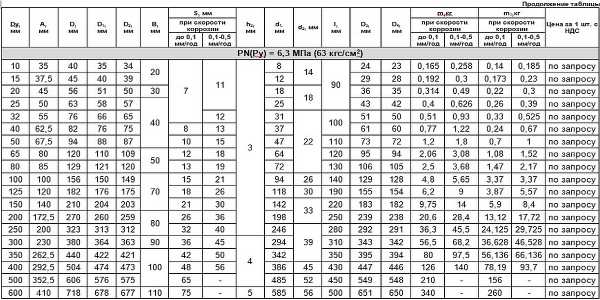

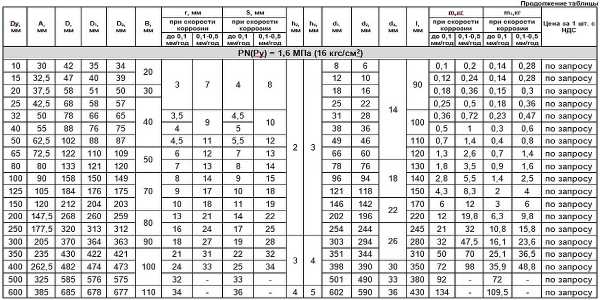

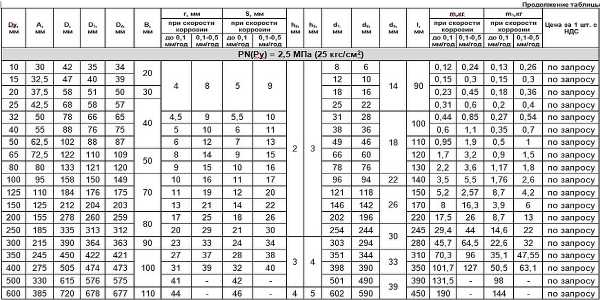

Исполнение 2: заглушки поворотные выступ-впадина и выступ-впадина с рукояткой

Применяются для фланцевых соединений с уплотнительной поверхностью 2/3 по ГОСТ 12815-80.

Условное давление 6, 10, 16, 25, 40, 63 и 100 кгс/см2 (0,6; 1,0; 1,6; 2,5; 4,0; 6,3; 10,0 МПа).



Заглушки поворотные выступ-впадина

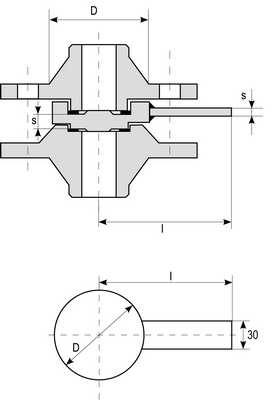

Заглушки поворотные выступ-впадина с рукояткой

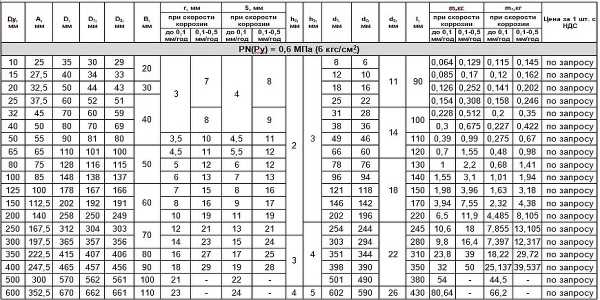

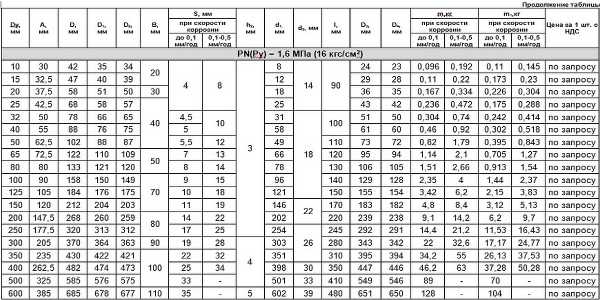

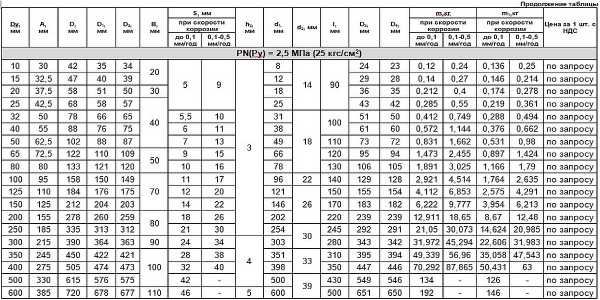

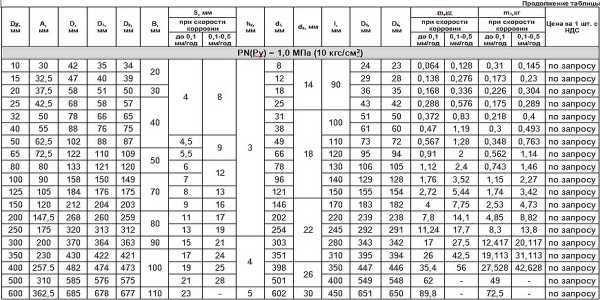

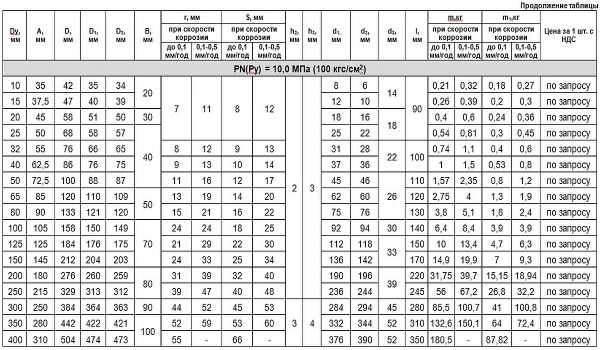

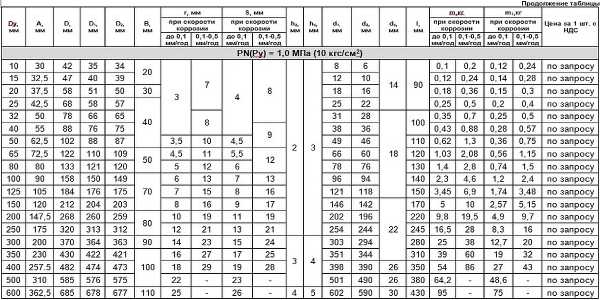

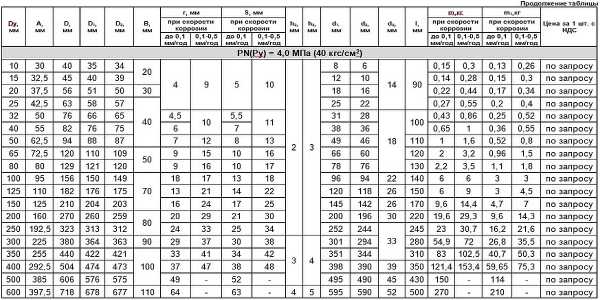

D — внешний диаметр заглушки/кольца;

D1 — внутренний диаметр впадины;

D2 — внешний диаметр выступа;

A — расстояние от центра заглушки/кольца до центра перемычки;

B — ширина перемычки;

s — толщина заглушки/кольца без центровочной поверхности;

r — толщина заглушки/кольца cо впадиной;

h2 — высота центровочной поверхности;

h3 — высота центровочной поверхности/выступа;

d1 — внутренний диаметр кольца;

d2 — диаметр центровочной поверхности;

d3 — длина перемычки;

l — расстояние от центра заглушки до края рукоятки





Исполнение 3: заглушки поворотные под прокладку овального сечения

Применяются для фланцевых соединений с уплотнительной поверхностью 7 по ГОСТ 12815-80.

Условное давление 63, 100 и 160 кгс/см2 (6,3; 10,0; 16,0 МПа).

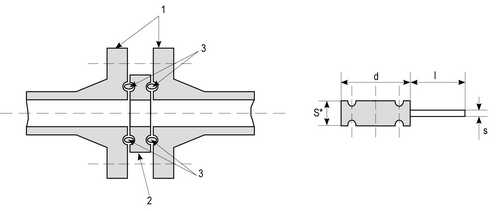

Заглушки поворотные под прокладку овального сечения



1 — фланец;

2 — заглушка;

3 — прокладка овального сечения

s —толщина рукоятки;

S* — толщина заглушки/кольца;

d — диаметр заглушки;

d1 — внешний диаметр кольца;

d2 — внутренний диаметр кольца;

l — длина рукоятки заглушки;

l1 — длина рукоятки кольца

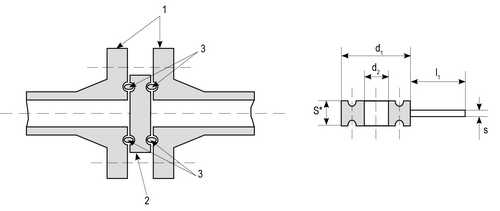

Заглушки поворотные под прокладку овального сечения с рукояткой

1 — фланец;

2 — кольцо;

3 — прокладка овального сечения

s —толщина рукоятки;

S* — толщина заглушки/кольца;

d — диаметр заглушки;

d1 — внешний диаметр кольца;

d2 — внутренний диаметр кольца;

l — длина рукоятки заглушки;

l1 — длина рукоятки кольца



Упаковка, маркировка и транспортирование заглушек поворотных в соответствии с ГОСТ 12816-80.

Материалы

Материал заглушек поворотных выбирается в каждом отдельном случае в зависимости от условий эксплуатации и материала фланцевого соединения.

ПКП «ФЛАРМ» производит поворотные заглушки из следующих марок стали:

  • Ст 3 сп не ниже 2-й категории по ГОСТ 380-94;
  • 20, 25 по ГОСТ 1050-88;
  • 09Г2С по ГОСТ 19281-89;
  • 10Г2 по ГОСТ 4543-71;
  • 15Х5М по ГОСТ 4543-71;
  • 12Х18Н10Т по ГОСТ 5632-72;
  • 15Х18Н12С4ТЮ (типа ЭИ-654) по ГОСТ 5632-72;
  • 06ХН28МДТ (типа ЭИ-945) по ГОСТ 5632-72;
  • 10Х17Н13М3Т (типа ЭИ-432) по ГОСТ 5632-72;
  • 13ХФА по ГОСТ 4543-71.



www.flarm-spb.ru

Заглушка поворотная межфланцевая (очки Шмидта, заглушка-восьмерка) Т-ММ-25-01-06 Ду400 Ру16,0 МПа (Ру160 кгс/см2) , сталь 20

Описание

Заглушки поворотные, или обтюраторы, или заглушки очковые, относятся к классу деталей трубопровода, которые служат для периодического герметичного перекрытия конкретного участка трубопровода и остановки потока транспортируемой среды. В основном обтюраторы используются во время ремонтных, опрессовочных, монтажных и других работ вместо шаровых кранов или задвижек, особенно тогда, когда необходимо частое перекрытие трубопровода. Дело в том, что переустановка частей занимает некоторое время, более продолжительное, чем в случае с задвижкой или шаровым краном. Конструкция данной фланцевой арматуры включает в себя две соединенные между собой части – одну фланцевую и одну глухую. Заглушка и кольцо соединены между собой перемычкой. Таким образом, заглушка как перекрывает поток, так и временно открывает его при возникшей необходимости. Закрепляется поворотная заглушка за счет зажатия между фланцами. Заглушка имеет только два положения – открытое и закрытое, то есть в приоткрытом режиме обтюраторы работать не будут. Технические и эксплуатационные характеристики заглушек поворотных напрямую зависят от материала и качества арматуры. Так, рабочая температура эксплуатации варьируется от 70 до +650 оС; рабочее давление – от 0,1 до 25 МПа. Сфера применения – энергетическая, нефтегазовая, химическая промышленность и ЖКХ. Заглушки устанавливают между фланцами, а уплотнительные поверхности фланцев и заглушки (шип-паз, выступ-впадина и др.) обеспечивают герметичность соединения. Заглушка поворачивается вокруг шпильки (или отжимного болта), которая используется для стяжки фланцевого соединения. Болты устанавливаются в резьбовые отверстия во фланцах и разжимают их. Заглушки поворотные эксплуатируются при температуре рабочей среды от -70 до +475°С. Заглушки поворотные с соединительным выступом АТК 26-18-5-93 (исполнение I) применяются для фланцев с уплотнительной поверхностью 1 по ГОСТ 12815-80 и при Py 1-2,5 МПа. Исполнение II (выступ-впадина) применяется для фланцев с уплотнительной поверхностью 2/3 по ГОСТ 12815-80 и Py от 1,6 до 10,0 МПа. Заглушки поворотные под прокладку овального сечения исполнения III применяются для фланцев с уплотнительной поверхностью 4/5 по ГОСТ 12815-80 и Py 6,3 - 16,0 Мпа.

neftegazmash.ru
