Межэтажные стальные перекрытия и легкие несущие балки ЛСТК

Конструкционное решение перекрытий по технологии ЛСТК. Уменьшить время монтажа и себестоимость монтажных работ перекрытий различных видов позволят новейшие технические решения с использованием легких стальных тонкостенных конструкций ЛСТК. В этих конструкциях применяются стальные оцинкованные профили для возведения междуэтажных перекрытий и покрытий в различных зданиях и сооружениях, построенных из ЛСТК, ЛМК, бетона, блоков или дерева, также эти конструкции можно использовать при замене и реконструкции деревянных перекрытий, для устройства наружных или внутренних балконов.

Междуэтажное перекрытие из ЛСТК

Преимущества применения металлических тонкостенных профилей Z и C образного сечения:

  • особая конструкция поперечного сечения обеспечивает высокую прочность
  • высокая экологичность позволяет применять конструкции в жилых и общественных зданиях
  • снижение стоимости возведения благодаря низкой трудоемкости, отсутствие грузоподъемных машин на монтаже, менее массивная конструкция фундамента
  • профили в перекрытии не скрипят и не шумят при ходьбе по ним
  • широкая область применения в строительстве
  • длина балок длиной до 6 м позволяет перекрывать широкие пролеты
  • монтаж профилей в любое время года
  • быстрое выполнение строительных работ
  • прочность и устойчивость конструкций

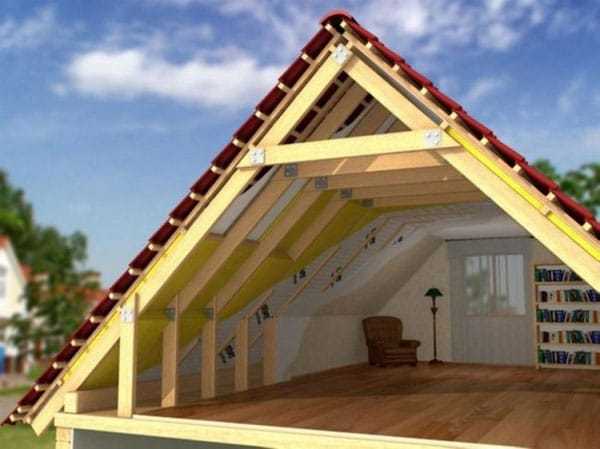

Мансардный этаж из легких металлоконструкций

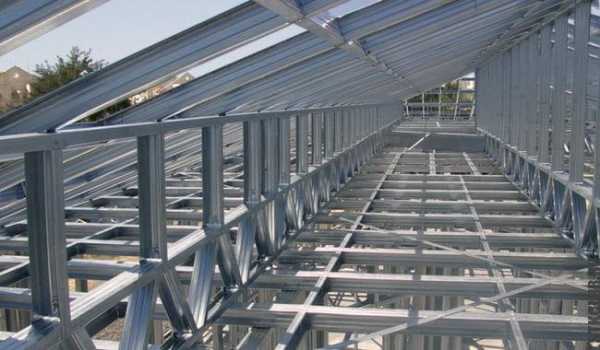

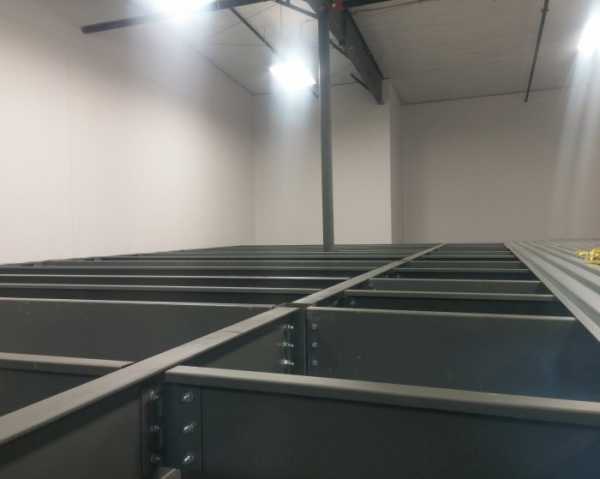

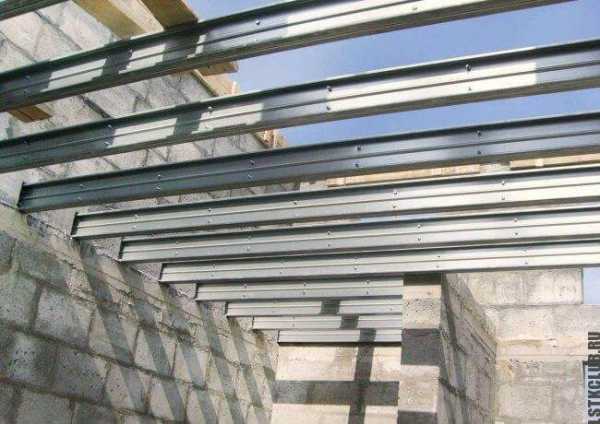

Общий вид междуэтажного перекрытия ЛСТК Междуэтажное перекрытие ЛСТК здания

Металлическими Z и C образными профилями можно перекрыть пролет до шести метров. Сечение профилей представляет собой форму латинских букв Z и C шириной 6 мм, высота профилей бывает от 150 мм до 250 мм. Необходимый шаг балок в перекрытии 600 мм, профили изготавливаются на заводах способом холодного деформирования, механическая нагрузка на перекрытие такой конструкции допускается 500 кг/см

2, профили имеют точные геометрические размеры без отклонений.

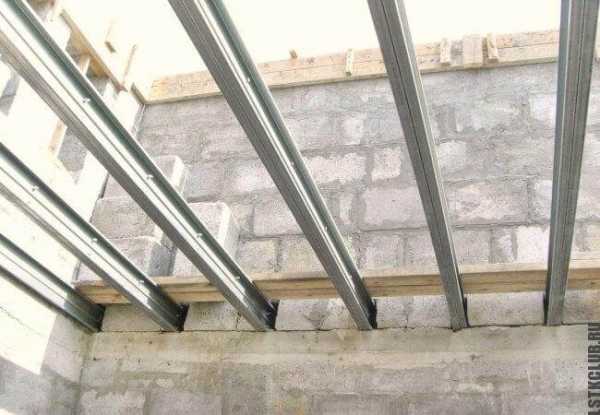

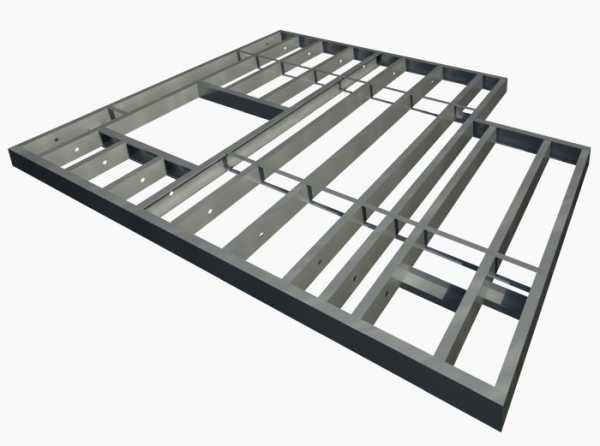

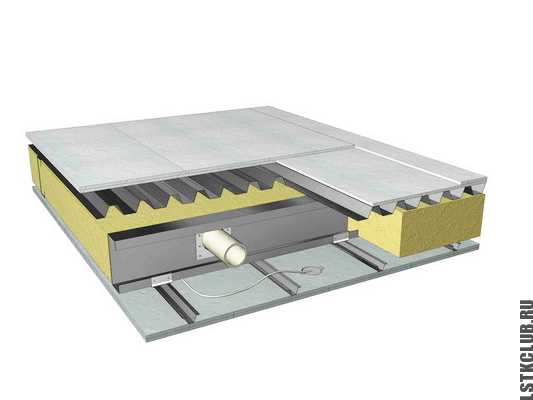

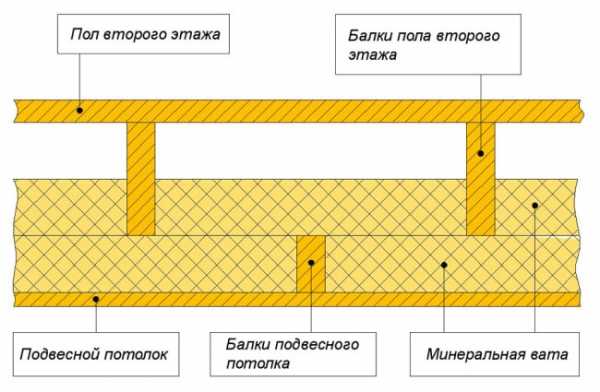

Конструкция перекрытия из ЛСТК

После монтажа профилей перекрытия с определенным шагом они обшиваются с двух сторон стальным профилированным листом толщиной от 0.5 до 0.7 мм, и далее на нем устраивается конструкция пола. Низ балок перекрытия зашивается обрешеткой из шляпного профиля. Между балками на нижний слой профлиста для утепления и звукоизоляции укладываются минераловатные плиты и листы гипсокартона. В необходимых случаях сверху на профлист укладывается бетонная смесь на арматурную сетку. Чистовая облицовка пола на перекрытии выбирается в зависимости от назначения помещения – это может быть плитка, линолеум, паркет или ламинат, уложенные на вспененную подложку для дополнительной звукоизоляции.

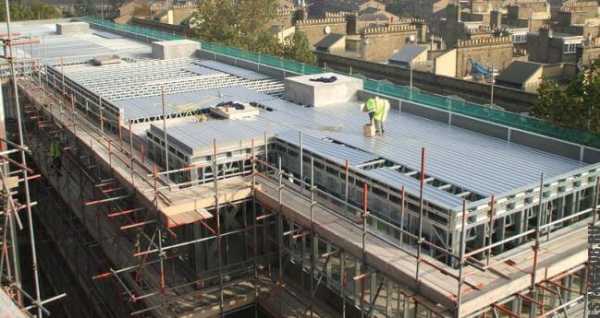

Устройство перекрытий на большом объекте

Перекрытия с применением легких стальных тонкостенных конструкций соответствуют предъявленным в нормативных документах значениям по звукоизоляции, которые составляют 53 Дб для жилых домов, общественных зданий, зданий административного назначения и гостиниц. Звукоизоляцию от ударного шума можно обеспечивать, выбирая достаточно изолирующие материалы для конструкции пола. Для уменьшения уровня ударного шума, например, можно использовать линолеум толщиной более 3 мм, при укладке паркета или ламината использовать подложку толщиной 20 мм.

Перекрытие в жилом доме

Чердачное покрытие с применением технологии легких стальных тонкостенных конструкций будет представлять собой профили сечением 150х0.7 мм или 200х0.7 мм, опертые через расстояние не более 600 мм с устройством стальных диагональных связей между основными балками. Теплоизоляционные плиты укладываются на нижний слой профлиста, присверленного на обрешетку из шляпного профиля. Сверху на утеплитель укладывается конструкция кровли.

lstkclub.ru

Какие межэтажные перекрытия лучше. Междуэтажные перекрытия, выполненные по металлическим балкам

Перекрытие частного дома представляет собой горизонтальный строительный элемент, разделяющий строение по высоте. Он одновременно является полом верхнего этажа и принимает на себя его нагрузку вместе с обстановкой и людьми. Перекрытия обеспечивают сооружению необходимую жесткость, поэтому к их устройству относятся очень требовательно. Конструкции, отделяющие жилые этажи от чердачных и подвальных помещений, выполняют также функцию энергосбережения. Какое лучше выбрать перекрытие для частного дома из пеноблоков? Как смонтировать его своими руками? Разберемся с вопросами вместе.

Виды перекрытий

По техническому решению междуэтажные своды условно разделяют на 2 группы:

  • – перекрытия, выполненные из однородных элементов;
  • сборные – конструкции из балок и заполнения.

В производстве монолитных сооружений используется бетон, который заливают в опалубки прямо на месте строительства. Толщина плит должна быть не менее 150 мм. Такие перекрытия отличаются прочностью и высокой несущей способностью. Кроме того, им можно задавать произвольные геометрические формы.

Несущей частью сборных вариантов являются балки. Они бывают деревянные, металлические, железобетонные. Балки равномерно распределяют по верхней части этажа. Между ними укладывают элементы заполнения, которые служат ограждением.

1. Перекрытия из деревянных балок.

Это наиболее популярный вариант материала для строительства деревянных и каркасных сооружений. Основу перекрытий составляет клееный брус из древесины хвойных и лиственных пород. Он отличается малым весом, простым монтажом и невысокой стоимостью. Вся конструкция состоит из деревянных балок, утеплителя, наката и пола. Ее допустимо использовать в помещениях шириной до 5 метров. Недостатком древесного каркаса является повышенная огнеопасность, а также вероятность загнивания и поражения жуками-вредителями.

2. Металлические перекрытия.

В качестве несущей основы выбирают швеллеры № 12-36 и выше. Для предотвращения коррозии их покрывают грунтом. Сверху укладывают деревянные лаги, а образовавшиеся пустоты заполняют утепляющими материалами со звукоизоляцией. Для этого хорошо подходят деревянные щиты, накаты, вставки из легкого бетона. В отличие от деревянных, такие перекрытия более надежные и долговечные. У них меньше толщина, что экономит жилое пространство. Большим минусом металлических вариантов является сложность монтажа, поэтому в частных домах из пенобетона они встречаются редко.

3. Перекрытия из железобетонных балок.

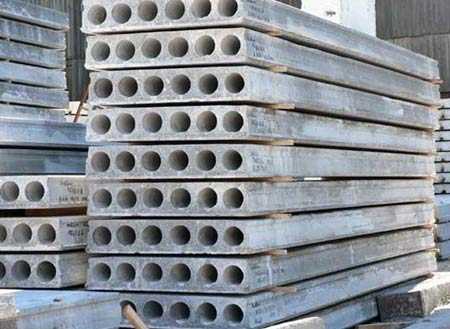

Изделия изготавливают на заводе промышленным способом. Это наиболее популярный вариант, применяемый в строительстве коттеджей. Конструкцию составляют балки из прокатного профиля и пустотелые ж/б плиты толщиной от 90 мм. Межэтажные перекрытия имеют размеры 1,3-7,5 м в длину и 1-1,5 м в ширину.

  • быстрый монтаж;
  • высокая несущая способность;
  • хорошая термо- и звукоизоляция;
  • приемлемая цена.

К минусам относится необходимость привлечения спецтехники при монтаже. Массивность конструкций требует дополнительного усиления стен в виде армированной обвязки. Кроме того, готовые ж/б плиты имеют фиксированные размеры, что ограничивает архитектурные возможности частного дома.

Требования к перекрытиям

Плиты, разделяющие этажи, должны обладать прочностью, достаточной для того, чтобы выдержать собственную и полезную массы (люди, мебель, бытовая техника, предметы интерьера). Размер полезной нагрузки на квадрат площади перекрытия определяется в зависимости от назначения помещения и характера находящихся в нем объектов. Так, для межэтажных перекрытий допустимый показатель составляет не более 210 кг/м2. Больше информации о перекрытиях разных типов можно найти .

Плита должна обладать хорошей жесткостью, которая не позволит давать прогибов под воздействием нагрузок. Допустимая толщина перекрытий между жилыми этажами должна составлять не более 1/250 части от размеров пролета.

Для обеспечения надежной звукоизоляции все щели в местах стыковки строительных элементов тщательно закрывают. Любое перекрытие не может противостоять сильному и долгому горению. Для каждого вида материала рассчитано предельное время огнестойкости:

  • 60 мин – плиты ж/б;
  • 45 мин – деревянные конструкции с засыпкой и штукатуркой на нижней поверхности;
  • 15 мин – перекрытия из древесины со штукатуркой;
  • менее 15 мин – деревянные балки, не защищенные огнеупорными материалами.

Перекрытия, которые отделяют жилые комнаты от холодного чердака или подвала, нуждаются в дополнительной термоизоляции.

Укладка ж/б перекрытия в частном доме из пеноблоков своими руками

Железобетонные плиты являются прочным и надежным основанием для строений из ячеистых материалов. Вместе с тем они обладают большой массой, которую необходимо учитывать при кладочных работах. Чтобы вес перекрытия распределялся по этажу равномерно и не нарушал целостность стен, лучше сделать дополнительное устройство в виде усиливающего пояса.

Вариант I:

  • По периметру стены коттеджа смонтировать бетонную ленту размером 150×250 мм. Ее армируют стальным прутком диаметром 10-12 мм и заливают бетоном марки М200.
  • Плиту перекрытия уложить на застывший монолитный пояс, оставляя зазор между торцом и стеной в 10-20 мм.
  • Закрепить на плитах листы экструдированного пенополистирола толщиной 50 мм. Это поможет ликвидировать мостики холода.

www.buhsp.ru

основные виды и особенности устройства

Межэтажное перекрытие представляет собой несущую конструкцию, которую устраивают в доме между двумя помещениями, которые находятся вертикально. Таким образом, для верхнего помещения перекрытие служит полом, а для нижнего, соответственно, потолком. Это междуэтажное перекрытие может быть выполнено из различных материалов. Оно может быть деревянным, железобетонным, металлическим. Естественно, каждое из них должно отвечать различным инженерным требованиям, обладать запасом прочности и выдерживать нагрузку, как постоянную, так и временную. Устройство у каждого вида различное, так же как трудозатраты и стоимость.

Что нужно знать об этих конструкциях? Разновидности перекрытий

В зависимости от того, между какими этажами в доме располагаются межэтажные перекрытия, их разделяют на:

  • цокольные;
  • междуэтажные;
  • мансардные;
  • чердачные.

Основные требования, которые выдвигаются к любому перекрытию:

  • на перекрытии не должно быть прогибов, оно должно быть прочным;
  • оно должно иметь достаточный уровень тепло- и шумоизоляции;
  • перекрытие должно соответствовать всем нормам пожарной безопасности;
  • оно должно иметь большой срок эксплуатации.

Соответственно, первый тип конструкции разделяет помещения цокольного и первого этажей. Междуэтажные перекрытия находятся строго между помещениями двух этажей. Мансардное перекрытие отделяет помещение этажа от мансардного помещения. Последние, чердачные конструкции разделяют помещения этажа и чердака.

В частном небольшом доме чаще всего используются деревянные или железобетонные конструкции. Выбор осуществляется в зависимости от исходных данных, условий, назначения и конструктивных решений выбранного здания.

Особенности, преимущества и недостатки перекрытий из дерева

Деревянные конструкции устраиваются по балкам, которые также выбираются из этого материала. Чаще всего они используется в небольших малоэтажных домах.

Балки могут быть изготовлены из:

  • досок, толщина которых составляет от 3,8 до 5 см;
  • бруса, толщина которого составляет от 7,5 см до 17,5 см;
  • бревен;
  • проклеенного бруса;
  • клееных балок (деревянного двутавра).

Такой вид перекрытия по балкам обладает следующими преимуществами:

  • его достаточно легко сделать и смонтировать;
  • обладает хорошими теплоизоляционными свойствами;
  • дерево является экологически чистым материалом, что гарантирует отсутствие в доме вредного воздействия на организм человека;
  • можно использовать в домах, которые стоят на легком фундаменте, поскольку перекрытия не будут давать большой дополнительной нагрузки;
  • доступность.

В то же время, необходимо помнить и о недостатках данной конструкции:

  • перекрытия из дерева по балкам имеют не такую высокую прочность, как железобетонные;
  • нуждается в дополнительной обработке антипиренами – благодаря этому деревянное покрытие будет не горючим;
  • без обработки антисептиком, деревянное покрытие по балкам может быть поражено грибком, насекомыми-вредителями или плесенью;
  • из-за сырости, колебаний температур, влажности и нагрузок присутствует риск образования деформации деревянного перекрытия.

Основные этапы при монтаже перекрытия из дерева

Данный вид перекрытия устанавливается по балкам. Так что, первый шаг в технологической схеме устройства – это установка балок. Устройство этих элементов в доме происходит согласно следующей инструкции:

  • Первоначальной задачей стоит обработка древесины антисептиком. В противном случае, они будут со временем гнить, и перекрытие по деревянным балкам будет неустойчивым.
  • Концы балок срезаются по углом от 60 до 80 градусов. Помимо антисептика, они также просмаливаются.
  • Далее концы балок должны быть обернуты рубероидом.
  • В стене должны быть подготовлены ниши, глубина которых должна составлять от 15 см. В них укладываются балки. При этом зазор между стеной и балкой должен составлять от 3 до 5 см. После установки балки, он заполняется минеральной ватой.

Важно!Расстояние между балками должно быть от 0,6 м до 1,5 м. Также нужно соблюдать пропорцию, в которой толщина балки должна быть не меньше, чем 1/24 часть длины самой балки.

Устройство необходимо начинать с самых крайних элементов. После того, как все они будут установлены, необходимо чтобы по балкам был одинаковый горизонтальный уровень.

В некоторых случаях, необходимо позаботиться об обеспечении большей жесткости. Для этого обычно прибегают к стальным креплениям – анкерам, скобам либо пластинам. Если анкера и пластины используются крайне редко, то скобы можно встретить достаточно часто в деревянных домах.

После завершения этих этапов, можно приступать к устройству перекрытия по балкам. В качестве настила обычно выступают листы фанеры, строганные доски либо панели OSB. Но это далеко не единственный элемент. Пирог перекрытия состоит из чернового пола, изоляции (ветро-, тепло-, гидро-), небольшого воздушного зазора и половой доски. Пирог: от верхних слоев к нижним слоям (наглядный пример):

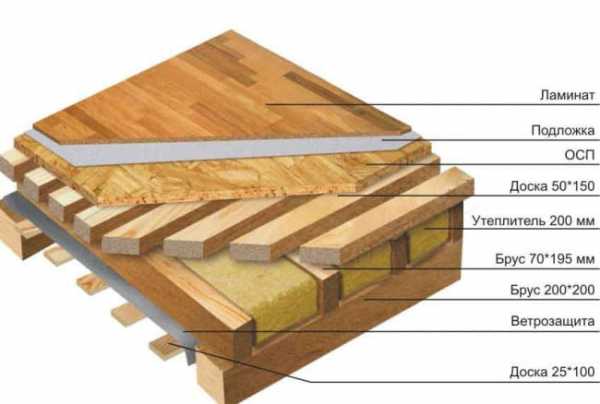

  1. Ламинат.
  2. Подложка под ламинат.
  3. Плиты ОСП.
  4. Доска с характеристиками 50х100.
  5. Утеплитель толщиной 20 см.
  6. Брус 70х195 мм.
  7. Брус 20х20 см.
  8. Защита от ветра.
  9. Доска 25х100.

Пирог, а точнее его слои, могут немного изменяться в зависимости от конструктивных решений. В зависимости от того, какая плита используется в качестве чернового пола, рекомендуется либо покрыть финишным покрытием и класть плитку, линолеум или другое покрытие. В том случае, если сверху в качестве чернового пола выступают струганные доски, их можно покрыть лакокрасочным составом и больше ничего не укладывать.

Рекомендации от специалистов по работе с конструкциями из древесины

В том случае, если необходимо устройство перекрытия из древесины по балкам, специалисты рекомендуют придерживаться некоторых советов. Среди которых:

  • Устраивать перекрытия нужно только в тех местах, где это действительно необходимо. Излишние конструкции в декоративных или других целях будут лишь давать дополнительную нагрузку на фундамент.
  • Все элементы из дерева должны быть обработаны специальными антисептиками и защитным составом от возгорания.
  • Прежде, чем вставлять балки в бетонные или кирпичные выемки в стене, их предварительно нужно обработать специальными составами. После этого они оборачиваются рубероидом и только затем вставляются в выемки.
  • Если рядом с балками проходит дымоход, нужно помнить, что минимальное расстояние между ними должно быть не менее 25 см.

Делаем деревянное перекрытие

Железобетонные перекрытия: преимущества и недостатки

По сравнению с ранее рассмотренным видом перекрытия, железобетонные более долговечны и прочны. Могут быть как цельными (монолитными) так и сборными.

Положительными сторонами можно выделить следующие:

  • можно сделать перекрытие любого размера и формы;
  • железобетон имеет большую несущую способность;
  • если в деревянных перекрытиях нужно следить, чтобы не было прогибов, то в железобетонных эта ситуация исключена.

Негативными сторонами являются:

  • процесс создания нужного перекрытия является достаточно трудоемким и требует помощников либо дополнительную рабочую силу;
  • после заливки за бетоном нужно ухаживать, пока он не приобретен максимальную прочность;
  • необходимо наличие специальной техники и инструментов;
  • стоимость работ выше, по сравнению с деревянными перекрытиями.

Коротко о технологии

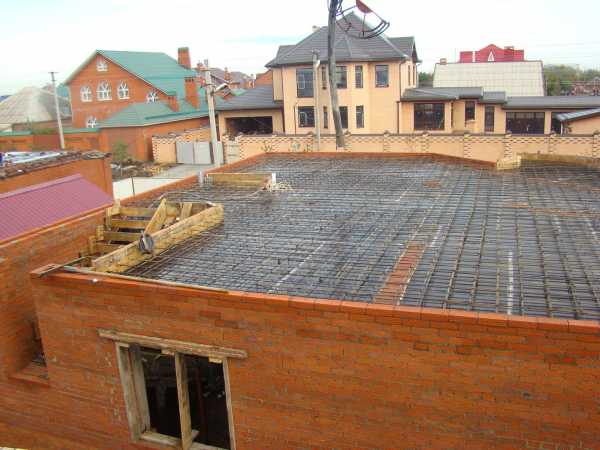

Монолитные перекрытия имеют металлический каркас из арматуры, который залит бетонной смесью. Арматура связывается либо сваривается, в результате чего получается сетка.

Важно!Немаловажным фактором является диаметр арматуры. Она подбирается в зависимости от того, какая нагрузка должна быть на перекрытии (также должен быть учтен некоторый запас прочности).

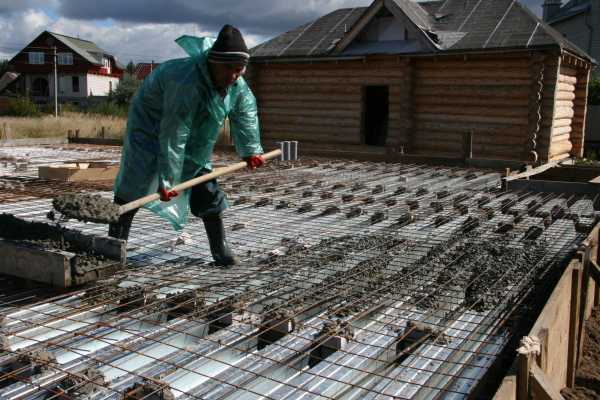

Чтобы сделать такое перекрытие в первую очередь нужно соорудить опалубку. По краям опалубки необходимо сделать специальные фиксаторы, которые не будут давать арматуре провисать. Чтобы опалубка не проседала, можно установить распорки.

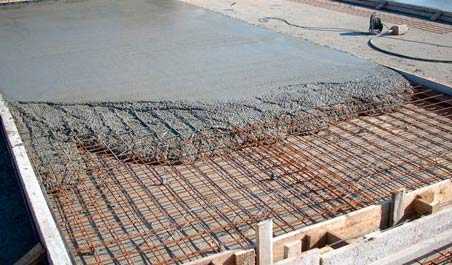

После того как опалубка и арматура установлена, можно приступать к бетонированию. Прежде чем приступить к заливке, нужно рассчитать объем смеси. Это в первую очередь зависит от толщины и площади перекрытия. Толщина в свою очередь должна составлять 1/30 часть от пролета. Таким образом, если пролет составляет 6 метров, то, соответственно, толщина будет составлять 20 см.

Рекомендации специалистов при работе с монолитными ж/б конструкциями

Если необходимо сделать монолитную ж/б конструкцию, специалисты рекомендуют учесть несколько важных моментов. Они выделяют следующее:

  • При выборе арматуры необходимо рассчитать проектные нагрузки, которая она должна выдержать. При расчетах будет выявлен необходимый диаметр, однако приобретать лучше на 1 или даже два размера больше, чтобы увеличить запас прочности.
  • Лучше всего сетку не сваривать, а связывать специальной проволокой.
  • Если вы не уверены, чтобы успеете сделать заливку за один раз – отложите. Этот этап не должен прерываться.
  • Чтобы конструкция не потрескалась, пока бетон набирает прочность (это касается теплых периодов года), ее рекомендуется увлажнять.
  • Если бетонирование производится зимой – нужно подумать о специальных противоморозных добавках.

Как сделать межэтажное бетонное перекрытие

Межэтажные плиты должны быть выбраны в зависимости от назначения здания, а также конструктивных решений.

В небольших домах очень популярны деревянные пироги, которые достаточно легко соорудить самостоятельно. Если в ж/б плите нужно рассчитать какой толщины она должна, то в случае с конструкцией из дерева нужно продумать пирог.

lestnitsygid.ru

Металлические перекрытия — изготовление и монтаж на заводе в Москве

Технология монолитного изготовления опалубки обладает рядом преимуществ по сравнению со сборным. Такие конструкции прочнее и легче сборных аналогов на 15-20%, что повышает сейсмическую устойчивость, удешевляет фундамент и сокращает общие сроки строительных работ.

При возведении зданий из монолитной опалубки проектировщики избавляются от кратности размеров и ограничений по форме поверхностей, получают дополнительные возможности для творчества. Высокое качество материалов позволяет получить стены и перекрытия практически готовые к отделке.

В практике изготовления щитовой строительной опалубки такой метод во многих случаях является единственно эффективным. Например, строительство туннелей и различных гидротехнических сооружений.

Важным плюсом является перенос основного производственного процесса на строительную площадку. Основными элементами в этом случае становятся производство бетонных смесей и установка монолитной, щитовой опалубки стен и перекрытий.

Металлические перекрытия применяются в качестве строительных элементов для возведения зданий различных типов, в том числе и в многоуровневых квартирах и частных многоэтажных домах. Используя металлические балки перекрытия различных типов, можно добиться существенной экономии средств на строительство, без ущерба общей прочности конструкции. К тому же такие изделия из стали весят намного меньше аналогов, а их монтаж выполняется очень быстро — это и цену продукции снижает, и сроки реализации проекта существенно сокращает.

Металлоконструкции перекрытий изготавливаются в нескольких типах, в зависимости от их целей использования. Выбор зависит, в первую очередь, от назначения постройки – крупное производственное помещение, многоуровневая квартира, дом, либо просто временное сооружение.

1. Перекрытия из сортового металлопроката

Такие металлические перекрытия хоть и считаются универсальными, но чаще всего используются при возведении крупных объектов, как правило, промышленного назначения. Двутавровое сечение обеспечивает равномерное распределение нагрузки и высокую жёсткость, поэтому проектирование перекрытий промышленных объектов можно проводить с допусками повышенного давления на полы верхних этажей.

Подобные варианты универсальны тем, что существует широкий выбор видов проката, в зависимости от предполагаемых целей использования. В качестве разновидностей чаще всего применяются холодно- или горячекатаный прокат либо просечно-вытяжные листы.

2. Перекрытия с несущими стальными балками



Такие металлические перекрытия довольно просты как в изготовлении, так и в монтаже. Прочность обеспечивается за счёт выдерживания существующих норм по жёсткости материала, а также по правилам распределения нагрузки. На эти металлоконструкции перекрытий можно легко уложить любой тип настила, а сами конструкции могут быть сварными или катаными, в зависимости от сферы применения.

Стальные балки широко используются при возведении высотных зданий большой площади. Применение такого материала увеличивает оперативность создания постройки и позволяет широко использовать возможности по внедрению нестандартных проектов, поскольку балки, в отличие от, например, железобетонных плит, более удобны для работы.

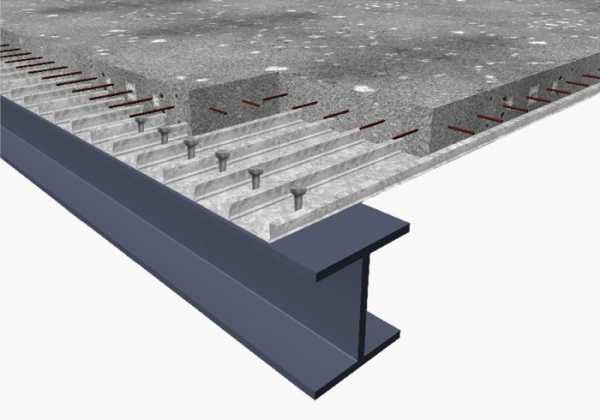

3. Монолитные металлические балки перекрытия

Этот вариант представляет собой набор балок, поверх которого укладываются листы определённого профиля. Использование различных вариантов решетчатых ферм вместо балок, позволяет снизить общий вес конструкции, что очень хорошо подойдёт для строительства домов или перепланировке квартир. Выполняя монтаж перекрытия в квартире можно рассчитывать на общую экономию стройматериалов и в первую очередь бетона и армирующего материала без экономии на прочности.

Изготовление балок перекрытия в виде монолитных конструкций позволяет добиться высокой степени жёсткости при небольшом весе, причём такая технология позволяет оперировать множеством видов профильных форм. Учитывая то, что проект перекрытия в квартире может подразумевать разные степени нагрузки на полы верхних этажей, подобный вариант очень популярный именно для жилых помещений.





Металлические перекрытия, изготовление которых в последнее время ведётся с использованием современных технологий, отличаются высокой прочностью и простотой в монтаже. В отличие от классических бетонных или деревянных, такие варианты позволяют снизить затраты на стройматериалы, поскольку при повышенных технических характеристиках они значительно меньше в объёмах и проще в изготовлении.

Особенно стоит выделить металлические перекрытия, монтаж которых ведётся в жилых домах или многоуровневых квартирах. Как правило, такие помещения имеют нестандартную планировку, особенно если говорить о таком популярном в последнее время проекте, как постройка лофтов. Деревянные варианты могут быть неприемлемы по тем или иным причинам, а железобетонные и вовсе не удобны в монтаже для комнат с необычным дизайном и планировкой. Именно поэтому как раз металлические перекрытия завоевали большую популярность в подобной сфере использования.

Среди недостатков можно выделить практически единственный – строительные нормы требуют противопожарной защиты подобных элементов. Впрочем, особенной проблемы такое требованием не составляет и все производители могут выполнить не только покрытие изделий огнестойкими сплавами, а и провести антикоррозийную защиту, что значительно увеличит срок службы элементов строительной конструкции.

www.itpmet.ru

Междуэтажное перекрытие по деревянным балкам

Перекрытия между этажами, подвальные или чердачные конструктивно устраиваются по двум схемам – безбалочное перекрытие (в основе лежит использование монолитной плиты), и балочное перекрытие (применяются деревянные балки перекрытия). Делают перекрытия для разделения междуэтажных помещений, а также, чтобы отделить комнаты от подвала и чердака. Балки могут быть изготовлены из различных материалов, например, из древесины, монолитного железобетона или металлических прогонов.

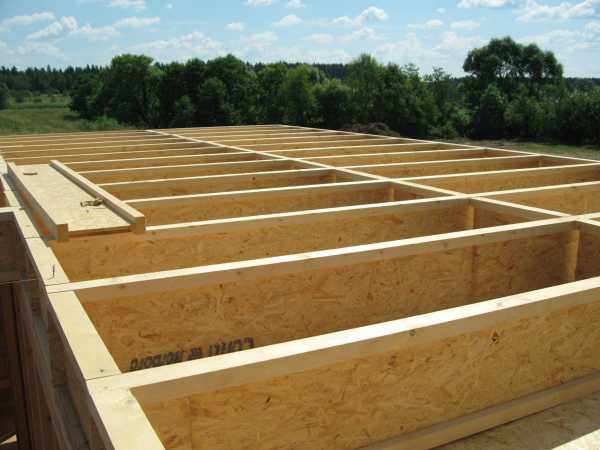

Устройство перекрытия по деревянным балкам

Устройство перекрытия по деревянным балкам

Установка деревянных балок перекрытия позволяет решить такие задачи:

  1. достичь необходимых показателей прочности и жесткости перекрытия;
  2. обеспечить соответствие звукоизоляции и сопротивления теплопередаче уровню необходимому для энергосбережения;
  3. выдержать соответствие установленным нормативам показателей паро- и воздухопроницания.

Выбор балки для межэтажных перекрытий:

  • Балки перекрытия из бруса. Чаще всего для изготовления балок выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах 140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая прочность присуща деревянной балке с соотношением сторон 7:5.
  • Балки перекрытия из бревна. Экономически более выгодное решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью к изгибу. Бревно пригодно для использования только если выдержано в сухих условиях не менее одного года.
  • Балки перекрытия из досок. Использование доски приводит к уменьшению потребляемого для устройства перекрытия количества пиломатериалов. Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к огню, долговечность и звукоизоляция. Обычно доска используется при строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться приемом — срастить вместе две доски по длине. Тогда суммарное сечение будет соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в 2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В данном случае крепление осуществляется саморезами или гвоздями, зафиксированными в шахматном порядке с шагом 20 см.

Рекомендуем! Подробное описание деревянных балок перекрытия — типы, виды, расчет балки на изгиб, прочность и нагрузку.

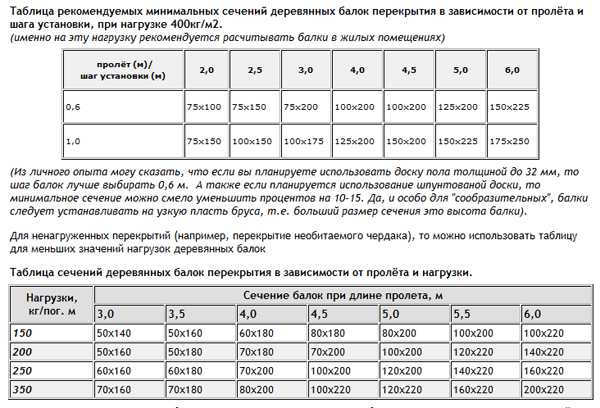

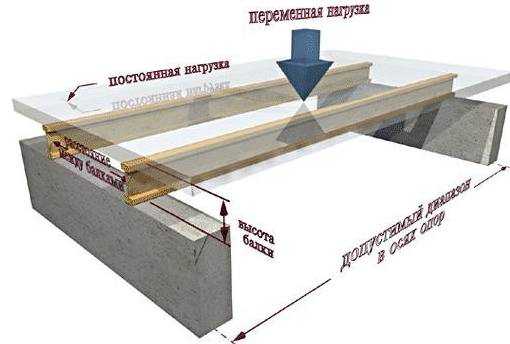

Сечение балок деревянного перекрытия

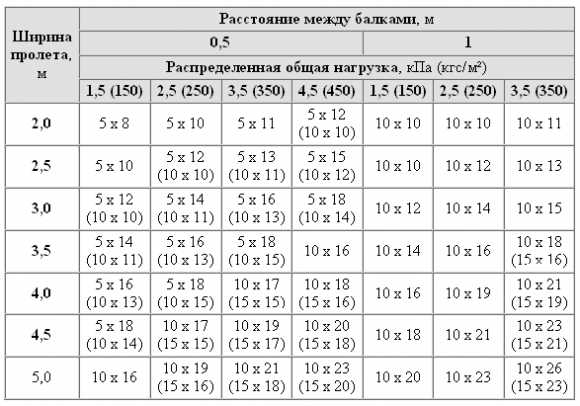

Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.

Способ монтажа деревянных балок перекрытия

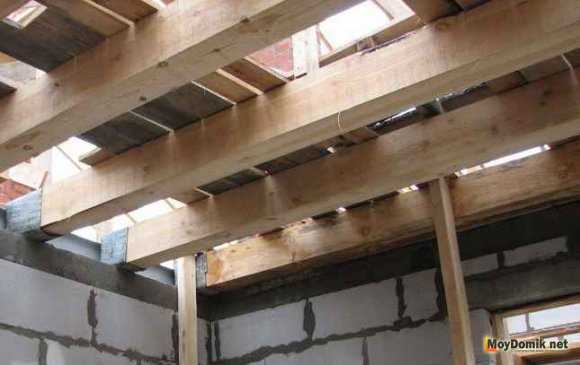

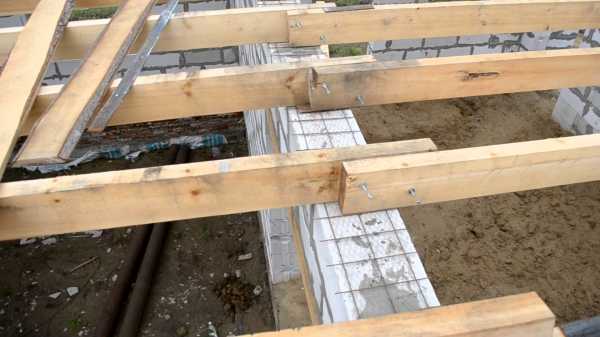

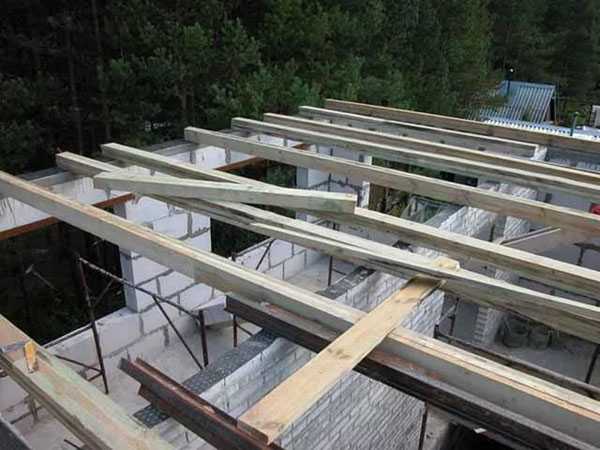

Монтаж цельных деревянных балок Укладка цельных деревянных балок.

В данном случае балки укладываются без сращивания. Чтобы минимизировать прогиб, нужно укладывать их вдоль более короткой стены. Таким образом, количество балок увеличится, но длина каждой отдельной балки уменьшится.

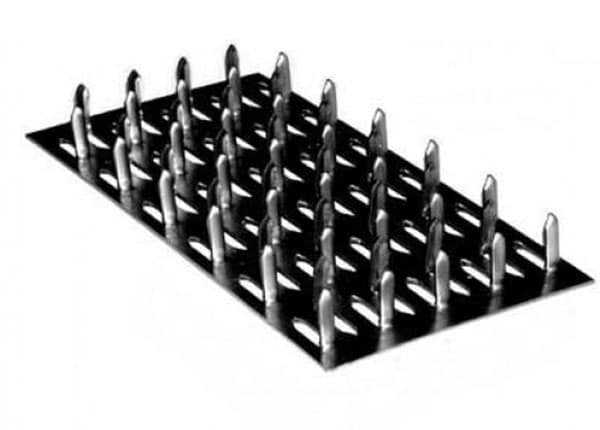

Монтаж усиленных (срощенных) балок Укладка усиленными (срощенными) балками.

Этот способ монтажа предполагает монтаж стыка на внутренней стене постройки.

Укладка балок короткими прогонами Укладка короткими прогонами.

На жаргоне строителей их называют разменниками. По сути, это балки, уложенные перпендикулярно к продольным балкам. Служат для усиления перекрытия.

Схема укладки балок короткими прогонами

Материал подготовлен для сайта www.moydomik.net

Следует учесть, что устройство перекрытия по деревянным балкам будет надежным при условии правильного выбора породы дерева. Так, не подходят для этого вида работ лиственные породы. Причиной этому является плохая устойчивость на изгиб, а вот древесина хвойных пород подходит идеально. Главное, чтобы она была очищена от коры и обработана антисептическим раствором.

Плюсы деревянных балок перекрытия:
  • малый вес. Это позволяет уменьшить нагрузку на стены и фундамент дома, упростить транспортировку и облегчить процесс монтажа;
  • возможность выполнять работу вдвоем, своими руками, без привлечения специальной техники;
  • доступность и сравнительно низкая стоимость;
  • возможность уложить изоляцию;
  • высокая скорость проведения работ.
Минусы деревянных балок перекрытия:
  • ограничения по длине закрываемого пролета. Длина деревянных балок не превышает 6 000 мм, а закрывать они могут максимум 4 500 мм. без установки дополнительной вертикальной опоры;
  • потребность в дополнительной защите древесины от гниения, биологического разрушения и расколов;
  • зыбкость. Деревянная балка может «играть» при перемещении по ней людей и создавать дополнительный шум. Требуется устройство дополнительной звукоизоляции.

Монтаж деревянных балок перекрытия

Технология устройства перекрытия по балкам предусматривает выполнение работ в несколько этапов:

1. Расчет сечения (диаметра) деревянной балки перекрытия с учетом требований СНиП 2.01.07-85 «Нагрузки и воздействия».

Расчетный показатель предельно допустимой нагрузки на 1.м.кв. составляет:

  • для подвального и междуэтажного перекрытия – не более 210 кг;
  • для чердачного – не более 105 кг.

Более детально сечение рассчитывается с учетом расстояния между балками (см. таблица сечения балок перекрытия).

Таблица сечения балок перекрытия

Рассчитывая длину балки важно помнить, что древесина склонна к пригибанию.

Расчет прогиба деревянной балки
  • для подвального и междуэтажного перекрытия минимальный прогиб не может превышать 1/300 ее длины. Т.е. балка длиной 3 000 мм. не может прогнуться более чем на 10 мм. в наиболее удаленном от опоры месте;
  • для чердачного – не более 1/200.

Устранить прогиб можно путем выгибания балки. Строительный подъем – так называется этот процесс – позволяет компенсировать деформации. Грубо говоря, балка должна быть слегка изогнутой внутрь, чтобы с учетом изгиба принять надлежащий вид.

2. Приобретение бруса, бревна или пиломатериала и обработка его антисептиком, противопожарным, противогрибковым раствором и биологической защитой.

3. Выбор вида крепления балки к стене.

Крепление деревянных балок перекрытия к несущей стене осуществляется двумя способами:

  • крепление в стене. Балка вмуровывается в несущую стену на глубину 150-200 мм.

Крепление деревянных балок перекрытия к несущей стене

При данном способе монтажа торец балки нужно спилить под углом 60°. Чтобы защитить торцы балки их нужно обвернуть в два-три слоя рубероида. При этом торец балки остается открытым, и он не должен упираться в стену. Наличие зазора в 20-25 мм. позволит обеспечить свободный воздухообмен. А получившаяся ниша (щель) заполняется минеральной ватой.

  • крепление подвесным методом. В этом случае балки фиксируются на стене посредством металлических накладок.

Крепление деревянных балок перекрытия подвесным методом

4. Укладка деревянных балок перекрытия

На этом этапе подготавливаются балки нужной длины. Длина зависит от способа монтажа. Если балка заводится в стену, то рассчитывается так: длина комнаты плюс 300-400 мм. для крепления в стене. Если крепится к стене, то длина балки равна длине комнаты.

Установка деревянных балок перекрытия начинается с крайних балок. Каждую балку проверяют строительным уровнем. После этого балки фиксируются в гнездах стены с использованием сухого щебня.

Далее устанавливаются промежуточные балки. Для этого целесообразно натянуть леску между крайними балками и по ней выставлять остальные. Расстояние между соседними балками должно быть одинаковым.

Когда балки установлены точно по уровню и проверена горизонталь их можно бетонировать в посадочных гнездах.

Заключение

Выполненное по такой технологии перекрытие деревянными балками будет надежно служить вам несколько десятилетий. Однако, чтобы продлить срок его службы, нужно обработать древесину и производить периодический осмотр для контроля их состояния. При наличии дефектов выполнить ремонт (частичная или полная замены поврежденных элементов).

Похожие новости

Междуэтажное перекрытие является одной из самых сложных и важных частей любого этажного здания. Оно разделяет строительную конструкцию на этажи и должно выдерживать большие нагрузки. Кроме того любое перекрытие служит связующим звеном для стен, а значит, обеспечивает дополнительную устойчивость здания в целом. В связи с этим все работы, связанные с обустройством междуэтажного перекрытия, должны проводится в строгом соответствии со всеми существующими строительными нормами и правилами.

Межэтажное перекрытие по деревянным балкам

Для оборудования междуэтажного перекрытия могут использоваться следующие материалы:

  • Монолитный железобетон;
  • Готовые железобетонные изделия, к примеру, многопустотные железобетонные плиты;
  • Железобетонные балки с накатом, выполненным из бетонных плит;
  • Металлические балки с накатом, выполненным из бетонных плит;
  • Деревянные балки.

При строительстве малоэтажных частных домов для обустройства междуэтажных перекрытий, чаще всего, используются деревянные балки, которые отличаются доступной ценой в сочетании хорошими прочностными характеристиками. Как и любые другие материалы, они имеют определенные достоинства и недостатки, которые необходимо знать, чтобы сделать правильный выбор применительно к конкретным условиям строительства.

Преимущества деревянных балок:

  • Легкость проведения всех монтажных работ. В связи с небольшим весом изделий, не требуется применение какого-либо механизированного подъемного оборудования, ведь для того, чтобы поднять балки на перекрытие и выполнить те или иные монтажные операции достаточно мускульной силы пары человек;
  • Доступность материала. Деревянные балки для перекрытий, как правило, изготавливаются из древесины деревьев хвойных пород, которые повсеместно произрастают в средней полосе;
  • Малый вес деревянного междуэтажного перекрытия. Это уменьшает в целом общий вес дома;
  • Возможность использования звукоизоляции. Проложив между балками в перекрытии звукоизоляционный материал, можно существенно снизить передачу шумов между этажами;
  • Высокая огнестойкость. Как правило, балки обрабатываются специальными огнеупорными веществами, поэтому процесс горения существенно замедляется, и он должен продолжаться более часа, чтобы деревянная балка окончательно разрушилась;
  • Высокая скорость монтажа. Как правило, перекрытие с использованием деревянных балок, формируется в течении одного рабочего дня;
  • Низкая стоимость. Деревянные балки являются самым дешевым материалом для перекрытий.

Как и у всех других материалов, которые используются при оборудовании междуэтажных перекрытий, у деревянных балок имеются своими недостатки, это:

  • Ограниченная длина деревянной балки. Максимальная длина изделий без учета дополнительных опор составляет 4,5 м, это не позволяет формировать большие по площади перекрытия.
  • Возможность разрушения балки от негативного воздействия грибков и гнили. Для того чтобы избежать этого следует перед началом монтажа обработать деревянные балки специальными средствами.

Рекомендации по обустройству междуэтажных перекрытий по деревянным балкам

Как правило, междуэтажное перекрытие по деревянным балкам обустраивается при строительстве малоэтажных домов и коттеджей.

Балки могут укладываться только на несущие стены следующими способами:

  • С опиранием на наружные стены;
  • С опиранием балок одним концом на внутреннюю стену, а другой — на наружную.

Чтобы начать работы следует определится с длиной балок и их количеством. Длина балок должна равняться расстоянию между стенами помещения плюс 300 мм для укладывания на стены. Количество балок для обустройства перекрытия определяется расчетным путем в соответствии с длиной помещения и размерами сечения балок. Расстояние между осями соседних балок должно составлять 600-1000 мм.

При выборе деревянных балок перекрытия очень важно уделять внимание их качеству, то есть балки должны быть ровными, а древесина — сухой и без каких-либо следов плесени и жуков-короедов.

Одновременно с балками под перекрытие следует приобрести доски для чернового пола верхнего этажа. Их толщина должна быть не менее дюйма, а ширина от 100 до 150 мм. Рекомендуется приобретать полуобрезную или необрезную доску с обзолом.

Дополнительно при обустройстве перекрытия по деревянным балкам понадобятся:

  • Состав для биозащиты древесины;
  • Рубероид;
  • Скобы для степлера;
  • Гвозди длиной 70 мм;

Также для проведения монтажных работ необходимо предусмотреть наличие следующих инструментов:

  • Рулетки;
  • Монтажного ножа;
  • Ножовки по дереву;
  • Молотка;
  • Строительного степлера;
  • Широкой кисти.

Последовательность операций при обустройстве междуэтажного перекрытия по деревянным балкам

Вначале балки, которые представляют собой брус, подгоняются по размеру и пропитываются биозащитным составом согласно прилагаемой к нему инструкции. После высыхания концы балок оборачиваются рубероидом, во избежании взаимодействия дерева с цементным раствором.

После этого деревянные балки поднимаются наверх и начинается монтаж перекрытия. Брус равномерно укладывается между стенами, причем важно, чтобы каждый конец опирался на стену не менее чем на 120 мм своей длины. Чтобы минимизировать прогиб, балки устанавливаются по короткому сечению пролета.

По ширине верхней грани деревянной балки укладываются и крепятся с помощью степлера, предварительно нарезанные полоски рубероида, которые в определенной степени выполняют роль звукоизолятора.

На последнем этапе обустройства междуэтажного перекрытия набиваются доски на уложенный брус. При этом доски укладываются на расстоянии 20 — 200 мм друг от друга и около 10-15 мм от стен. Если доски будут набиты на минимальном расстоянии, то такое покрытие может использоваться в качестве чернового пола.

Следует помнить, что при укладке пола доски должны прибиваться одним гвоздем перпендикулярно к балкам. Их нужно укладывать вразбежку, таким образом, чтобы стыки не находились на одной линии.

Правильно обустроенное перекрытие по деревянным балкам отличается хорошими эксплуатационными характеристиками и долговечностью.

Как сделать межэтажные деревянные перекрытия в домах из кирпича и дерева

Перекрытия – это один из элементов возводимого дома, сильно влияющий на крепость постройки. В зависимости от материала они бывают деревянными и железобетонными (монолитными, сборными, сборно-монолитными). Для изготовления конструкционного элемента в частном малоэтажном строительстве часто выбирают деревянные бруски, доски или бревна, так как сооружение перекрытий из дерева отличается меньшей трудоемкостью при монтаже и его можно выполнять без специальных навыков.

Содержание

При возведении частного дома, когда сооружается межэтажное перекрытие по деревянным балкам своими руками, успех дела во многом зависит от правильности выбора строительного материала. Брусы, являющиеся опорой всей конструкции, не только воспринимают собственный вес – на них давит масса настила, воздействуют эксплуатационные нагрузки.

Перекрытие в доме

Для таких целей рекомендуется выбирать древесину хвойных пород или лиственницы, так как такой материал обладает лучшей прочностью относительно древесины лиственных пород. Бруски, доски либо бревна должны быть сухими – допускается влажность, не превышающая 14%. Обычно такую влажность пиломатериал приобретает за год при создании правильных условий хранения.

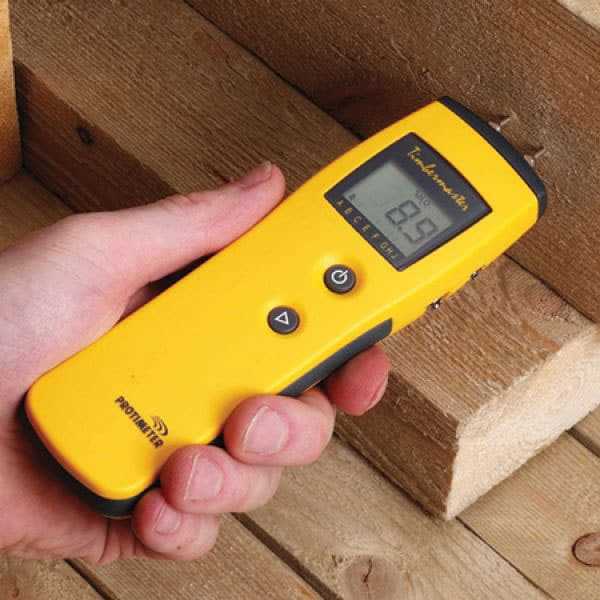

Замер влажности древесины

У балок не должно быть большое количество сучков, желательно отбраковывать лес, имеющий ярко выраженные косослой либо свилеватость – волокна должны располагаться вдоль бруса или доски. Хорошо, если была проведена обработка пиломатериала антисептиком и составом, повышающим огнестойкость древесины.

В зависимости от того, где используются деревянные перекрытия, необходимо делать выбор брусков или досок по размерам сечения, от которого зависит надежность конструкции. Если строится межэтажная площадка, то к сечению предъявляются одни требования, а когда выполняется постройка чердака, толщина балок может быть меньше. Подбирая материал, можно руководствоваться таблицами, дающими возможность рассчитать сечение используемых досок, бревен или бруса.

Расчет сечения бруса в зависимости от длины пролета при ориентировочной нагрузке 350-400 кг/м²

Расчет диаметра бревна в зависимости от длины пролета при нагрузке в 400 кг/м²

Хотя можно не брать повышенное значение нагрузки на полы, если в помещении не планируется размещать большое количество мебели или других предметов интерьера. В этом случае поможет другая таблица, помогающая подбирать сечение балок, учитывая загруженность напольного покрытия в помещении.

Выбор сечения бруса в зависимости от нагрузки и ширины пролета

Грамотно выбрав материал, приступают к монтажу межэтажного настила. Правильно сделанное деревянное перекрытие в доме обеспечивает крепость всего каркаса строения, а для этого необходимо точно отмерить длину балок и выверено их расположить.

Из подобранного по сечению материала подготавливаются брусы с точным размером, включающим расстояние «запаса», который будет играть роль опоры конструкции на несущие стены. Для опоры необходимо использовать не менее 10 см бруска, а в качестве опорной площадки обычно используют не менее 2/3 толщины стены.

Длина пролета, в котором укладывается перекрытие, для безопасности не должна составлять более 6 м. Идеальное перекрываемое расстояние должно соответствовать 4-5 м. Когда готовится проект дома, проектировщик старается расположить несущие конструкции из древесины таким образом, чтобы брусы располагались параллельно меньшей стороне помещения либо строения.

Рассчитывая шаг, с которым укладываются подготовленные бруски или доски, необходимо использовать данные, отраженные в СНиП 2.01.07-85. Согласно этому документу, нужно руководствоваться следующими значениями допустимой суммарной нагрузки:

  • для межэтажных перекрытий, включая цокольные 350-400 кг/м²;
  • для не нагружаемого чердачного помещения 130-150 кг/м²;
  • для используемого чердачного помещения до 250 кг/м².

Расчет шага распределения брусков или досок

Чтобы правильно распределить слеги, можно использовать таблицу расчета шага, позволяющего сделать перекрытие второго этажа по деревянным балкам достаточно прочным.

Распределение балок под перекрытие

Брусы необходимо тщательно распределять, располагая их строго горизонтально и параллельно относительно друг друга. Шаг размещения брусков или досок должен быть по всей площади одинаковый.

Допускаемый прогиб настила не должен превышать 1/350 длины балки, то есть на 3,5 м длины балки величина прогиба не должна быть более 10 мм. Если пролет велик, а сечение для создания необходимой прочности недостаточно, можно установить вертикальные колонны и построить дополнительно несущие стены. При монтаже добавочных колонн или несущих стен используют специальный перфорированный крепеж.

В местах соприкосновения слег с несущими элементами нужно стелить изолирующие материалы, к которым, например, относится демпферная лента. Можно использовать несколько слоев рубероида или листовой резины, что также послужит гидроизоляцией.

Перфорированная опора бруса

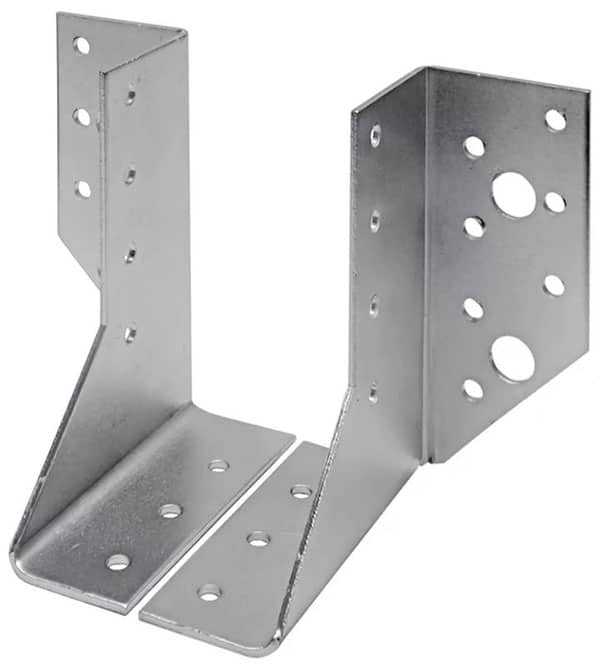

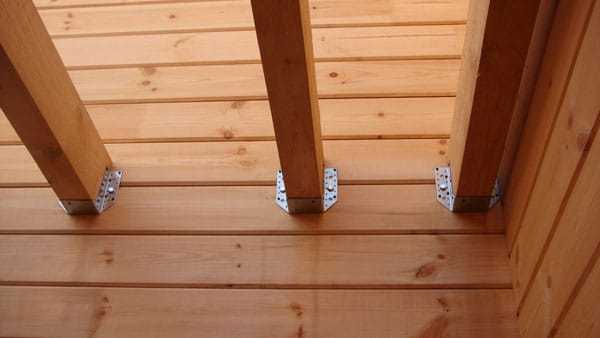

Часто стали использовать специальные кронштейны из перфорированного металла, благодаря которым монтаж балок можно выполнять встык с несущей стеной, собирать узлы стыковки ригелей и коротких брусков. К примеру, становится понятно, как сделать перекрытие второго этажа с проемом для расположения лестничного марша или проходом для дымохода.

У такого соединения имеются определенные достоинства:

  • Т-образный узел отличается надежностью;
  • монтаж делается быстро и без вырубки посадочного места в брусе, что сохраняет прочность конструкции;
  • в стене нет необходимости создавать полость для упора балки, что не нарушает теплоизоляционных свойств стены;
  • становится возможным использовать балки меньшей длины, чем ширина закрываемого проема.

Вариант монтажа с опорами

Далее крепят на установленные слеги настил с необходимыми слоями утеплителя. Количество слоев утеплителя и тип используемых материалов зависит от вида перекрытия.

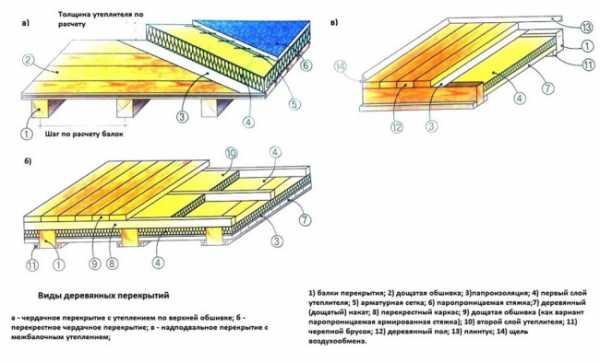

Виды перекрытий и их устройство

В домах имеется подвальное помещение и чердачное пространство, а нередко оборудуют мансарду. От этого зависит тип перекрытия, к которому в разных случаях предъявляются разные требования.

Существует следующее подразделение несущих сводов по видам:

  1. Межэтажное перекрытие, не требующее хорошего утепления, так как оно разделяет жилые зоны. Основным требованием является хорошая звукоизоляция.
  2. Чердачное, отделяющее от чердака жилые помещения. В зависимости от того, отапливаемый чердак (мансарда), или в помещении под крышей нет отопления, выполняется настил из необходимого изоляционного материала. Но в обязательном порядке применяется слой пароизоляции, исключающий образование конденсата.
  3. Подвальное или цокольное, служащее границей между подвалом. Здесь на первом месте стоит теплоизоляция, отсекающая поступающий снизу холод.

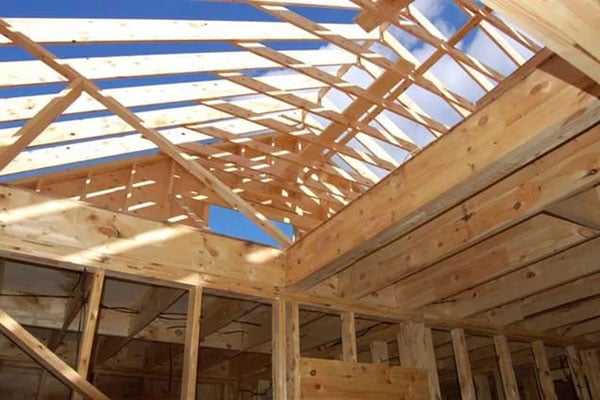

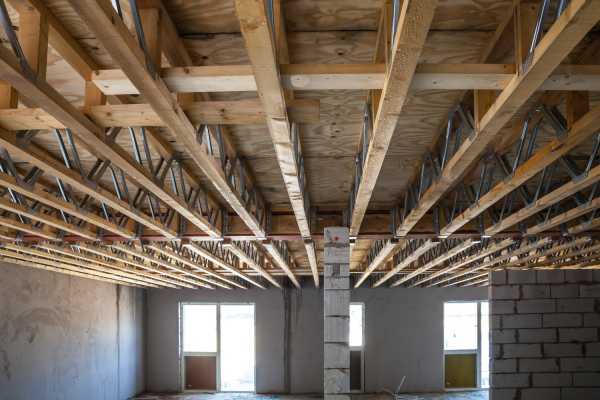

Чердачное перекрытие из двутавровых балок

В зависимости от предъявляемых требований к настилу, добавляются определенной толщины слои утеплителя, пароизоляционные либо звукоизоляционные материалы.

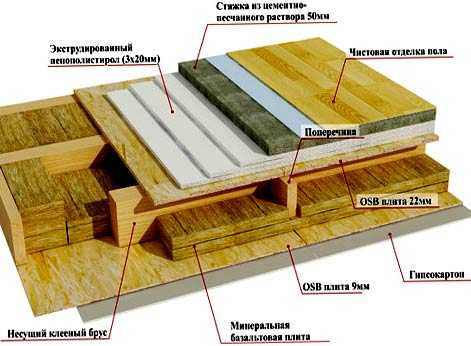

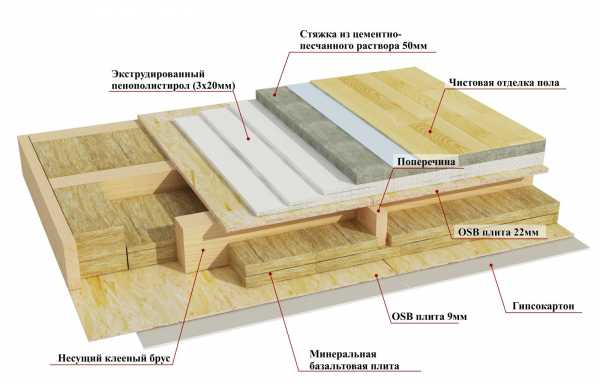

Устройство деревянного перекрытия

Если свод монтируют к каменным стенам, необходимо концы балок обернуть рубероидом или обработать смолой, обеспечив гидроизоляцию. Проем в стене, который используется в качестве опоры для балок, поддерживающих деревянные перекрытия между этажами в кирпичном доме, создают такого размера, чтобы присутствовал зазор для вентиляции. Это позволит избежать образование конденсата и дольше сохранить древесину от разрушения.

Порядок работ при монтаже своими руками:

  1. В процессе строительства дома, не забывая, как нужно устанавливать балки перекрытия, в стенах на необходимой высоте устраивают ниши, имеющие глубину от 15 см до 20 см. Особенно удобно создавать ниши при постройке стен из двойного силикатного кирпича.

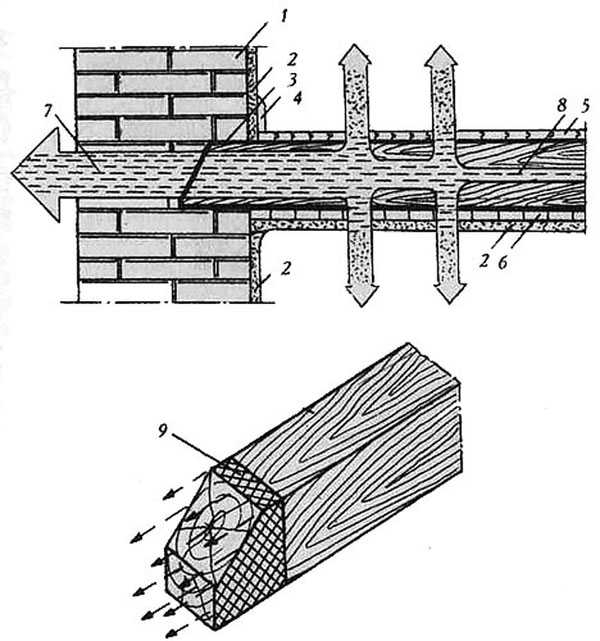

  2. Перед монтажом выполняют обрезку концов брусов под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.

Выполнение среза конца балки

  1. Концы слег обрабатывают гидроизоляцией, не трогая торцы для обеспечения выхода влаги из дерева. При необходимости проводят обработку балок антисептиком и средством, повышающим огнестойкость.
  2. Выполняют укладку брусьев или досок в ниши с таким расчетом, чтобы между их торцами и стеной сохранялся зазор около 5 см для вентиляции.

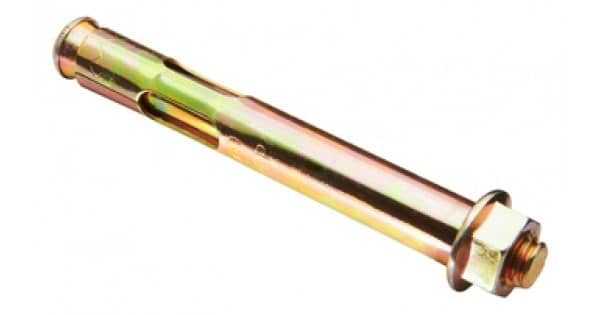

  3. Каждую третью или четвертую балку фиксируют анкерным болтом к стене.

  1. Имеющийся зазор между стеной и брусом заполняют уплотнителем.
  2. Далее перпендикулярно к слегам нашивают бруски 50х50 или 40х40, получая обрешетку для крепления деревянных щитов либо облегченных бетонных панелей.
  3. Снизу к балкам можно прибить доски, панели или листовой гипсокартон.
  4. В устройстве деревянного перекрытия между этажами на деревянные щиты помещают необходимый изоляционный слой. В случае с чердаком могут взять такой сыпучий утеплитель, как керамзит. Можно использовать вариант, когда насыпают глиняно-песчаный слой, поверх которого распределяют слой песка либо шлака.
  5. Поверх утеплителя крепят лаги с шагом 50-70 см.
  6. К лагам прибивают струганные доски.
  7. В качестве альтернативы лагам и струганным доскам можно сделать бетонную стяжку с армированной сеткой.
  8. Выполняют окончательную отделку напольного покрытия и потолка.

От того, из какого материала построено здание, зависит, как сделать перекрытие между этажами в доме. В возведении строения, имеющего деревянные стены, существуют также определенные нюансы.

Установка брусов из древесины своими руками выполняется по своеобразным маякам – первоначально монтируются крайние слеги, ориентируясь на которые затем крепят промежуточные. При закреплении крайних балок учитывают, что они должны располагаться не ближе 5 см к ближайшей стене. Используя этот промежуток, размещают слой утеплителя.

Ниши для опоры можно не готовить заранее – в построенных стенах, используя электрическую или бензопилу, вырезают необходимые углубления.

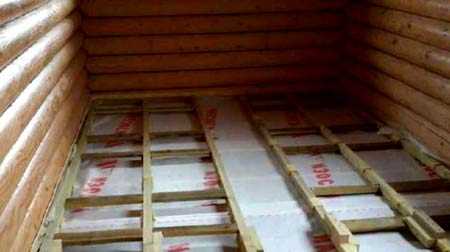

Ниши для перекрытий в деревянных стенах

Поэтапный монтаж пола в деревянном доме:

  1. Перед монтажом выполняют обрезку концов слег под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.
  2. Обработав концы брусков битумом и обернув рубероидом, укладывают их в ниши. Начиная укладку с крайних балок, продолжают укладывать промежуточные с проверкой горизонтальности расположения уровнем.
  3. В процессе укладки каждый третий или четвертый брус крепится к стене с использованием анкерных болтов либо другого крепежа, например, скоб.
  4. Затем перпендикулярно к слегам закрепляют бруски 50х50 или 40х40, готовя обрешетку для монтажа деревянных щитов.
  5. Сверху нашивают черновые полы, для которых используют не струганные доски либо деревянные щиты.
  6. Выполняя монтаж перекрытий, снизу прибивают листовой материал или легкие доски.
  7. На черновом полу закрепляют изоляционный слой, в каждом случае выполняющий определенную задачу. Если оборудуется перекрытие дома 1 этажа, необходимо укладывать теплоизоляционный слой для защиты от холода из подвального помещения. А когда настилается пол на 2-ом этаже, достаточно обеспечить хорошую звукоизоляцию.
  8. Сверху утеплителя нашивают лаги, к которым затем крепят струганные доски чистового пола. Вместо досок можно использовать плиту ОСП.
  9. Завершающим верхним слоем может стать линолеум, керамическая плитка, ламинат или паркет.

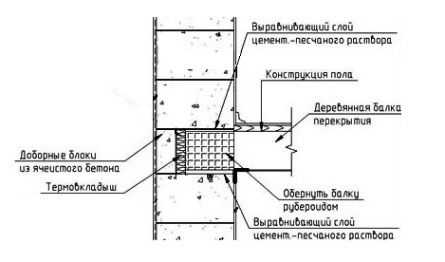

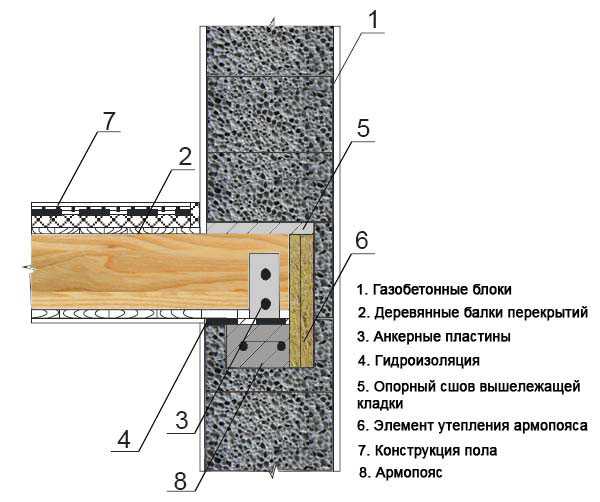

Пример монтажа перекрытия в стене из газобетона

Главной особенностью является то, что газобетон при всех своих положительных свойствах не обладает достаточной прочностью. Из-за этого не рекомендуется из обычного газобетона возводить строения, имеющие больше двух этажей.

Устройство деревянного перекрытия между этажами

Для монтажа настилов между этажами, особенно когда необходимо смонтировать перекрытие 2 этажа дома из газобетона, заранее подготавливают армированную опору из железобетонного пояса, расположенного по периметру здания или помещения.

Этапы работ своими руками:

  1. Концы балок необходимо подпилить под углом в 60°-70°, создавая дополнительную полость для вентиляции после установки.
  2. Далее бруски в месте контакта со стеной оборачивают рубероидом, предотвращающим истирание упора конструкции. Торец необходимо оставить открытым для удаления влаги из древесины при вентиляции.
  3. Создавая ниши для укладки слег, необходимо рассчитать их размер так, чтобы зазор между деревом и стеной сверху был не менее 50 мм. После укладки балки в этот зазор укладывают утеплитель, к примеру, минеральную вату.
  4. Монтаж начинают с крайних брусков, монтируя перекрытие по деревянным балкам. Затем устанавливают промежуточные слеги, проверяя правильность установки по строительному уровню.
  5. Балочный свод фиксируют к армированному поясу с использованием металлических уголков, шпилек либо специальных пластин.
  6. Следующим этапом выполняют монтаж досок и брусков, закрепляемых снизу балок.
  7. После фиксации нижнего слоя конструкции распределяют изоляционный слой, подбирая его свойства в зависимости от типа перекрытия – обеспечение теплоизоляции, улучшение звукоизоляции или гидроизоляции.

Отделка пола по балкам

В завершении сверху настилают лаги, на которых монтируют чистовой пол. Нижнюю часть свода также облагораживают, обшивая вагонкой, ДВП, фанерой либо другим отделочным материалом.

Из всех видов перекрытий созданные из дерева более предпочтительны при возведении дома собственными силами – деревянные межэтажные конструкции требуют меньше затрат и не отличаются большой трудоемкостью. Используя лесоматериалы, можно возводить перекрытия любого вида – межэтажные, чердачные или подвальные (цокольные). Необходимо лишь правильно рассчитать нагрузку и грамотно выбрать пиломатериал для строительства, что обеспечит крепость и долговечность конструкции.

Рекомендуем похожие статьи

Утеплитель для труб: обзор теплоизоляционных материалов, сравниваем, выбираем

Источники: http://moydomik.net/steny-i-perekrytiya/294-ustroystvo-perekrytiy-derevyannym-balkam.html, http://postroy-dom.com/balki-plity-perekrytiya/125-mezhetazhnoe-perekrytie-po-derevyannym-balkam.html, http://strmnt.com/dom/build/other/mezhetazhnye-derevyannye-perekrytiya.html

blogforbuilder.ru

Принцип возведения межэтажных перекрытий из балок


В большинстве случаев, межэтажные перекрытия сооружаются одновременно со строительством стен дома. И такое соседство далеко не случайно. Ведь согласно строительным нормам междуэтажные перекрытия должны обладать таким же набором характеристик, что и несущие стены строения.

Перекрытия обязаны иметь достаточный запас прочности, позволяющий выдерживать довольно значительную нагрузку (от 100 до 210 кг/м2). Кроме того, коэффициент теплопроводности межэтажных перекрытий должен быть ниже аналогичного показателя несущих стен строения. Ведь большая часть тепловых потерь «уходит» именно сквозь потолок дома.

Именно поэтому, строительные компании просто обязаны использовать в процессе обустройства перекрытий самые современные наработки и технологии. Впрочем, в большинстве случаев, подобные наработки будут относиться к балочной или безбалочной технологии строительства перекрытий. Причем, в малоэтажном строительстве, наиболее приемлемой технологией является именно «балочный» вариант обустройства перекрытий.


Межэтажные перекрытия из балок сооружаются на базе силового каркаса, изготовляемого из деревянных, металлических или железобетонных элементов (балок). После сборки каркаса на нижнюю грань балок нашивают потолочный настил (для нижнего этажа), а верхняя часть обшивается напольным покрытием (для верхнего этажа). Внутренняя часть перекрытия заполняется теплоизолирующим наполнителем.

Технология монтажа межэтажных перекрытий зависит от конкретной разновидности конструкционных материалов, используемых для производства балок. То есть, процесс монтажа деревянных перекрытий будет выглядеть несколько иначе, чем процесс сборки перекрытия на основе металлических балок. А межэтажные перекрытия из железобетонных балок будут собираться уже совсем по-другому. И для большего понимания процесса мы рассмотрим все три технологии строительства перекрытий.

Деревянные перекрытия

Конструкция балочного перекрытия, изготовляемого из дерева, чаще всего используется совместно с рубленными или каркасными, деревянными стенами. Каркас перекрытия изготавливается из деревянного бруса хвойных или твердых, лиственных пород с сечением 5х16, 6х20 или 10х10 сантиметров.

Максимальная длина пролета деревянной балки равняется 5 метрам для междуэтажного перекрытия и 6 метрам для чердачного перекрытия без нагрузки.

Расстояние между двумя балками в перекрытии зависит от длины пролета и габаритов сечения балки. Исходя из этих критериев, максимальное расстояние между балками равняется 125 сантиметрам (пролет 3 метра, сечение 6х20 сантиметров), а минимально – 35 сантиметрам (пролет 4 метра, сечение 10 на 10 сантиметров). Таким образом, на 1 квадратный метр перекрытия, при разных условиях эксплуатации, необходимо «израсходовать от одной до трех балок.

Тыковку силового каркаса перекрытия и стен осуществляют в специально прорезанных «оконцах». Образующие межэтажные перекрытия балки просто вставляются в стену и фиксируются с помощью крепежных элементов или раствора (в случае обустройства перекрытия в кирпичном или бетонном доме). После фиксации балок на них настилается накат – основа для будущего пола и потолка. Внутреннее пространство перекрытия заполняют тепло и звукоизолирующим материалом, в качестве которого, лучше всего, использовать минеральную вату.

Главным достоинством деревянных перекрытия является чрезвычайная простота монтажа таких конструкций. Основной недостаток – низкая огнестойкость древесины.

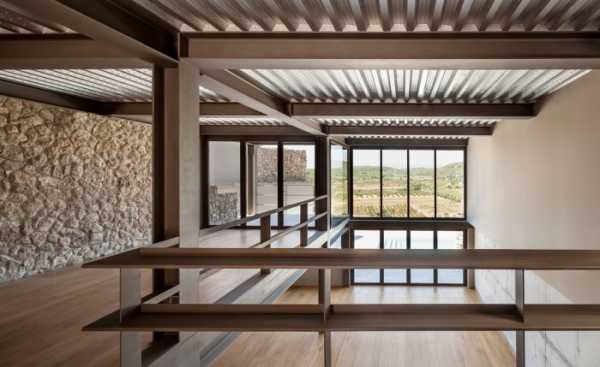

Металлические межэтажные перекрытия из балок

Технология монтажа металлических перекрытий напоминает процесс сборки деревянного аналога. Основа будущего металлического каркаса состоит из швеллеров и двутавровых балок. Причем, силовые элементы из прокатного профиля можно укладывать даже в 6-метровых пролетах. А шаг расположения балок (расстояние между двумя опорными элементами) может равняться и 60 и 100 сантиметрам. То есть, на один квадратный метр металлического перекрытия будет израсходована всего пара балок.

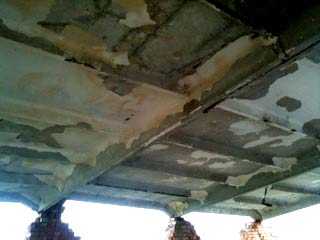

Накат для металлического перекрытия изготавливается из железобетонных, пустотелых плит или древесины. Внутренняя часть каркаса, как и в случае деревянного перекрытия, предназначается для утеплителя, однако, металлическое перекрытие позволяет использовать в качестве утепляющего слоя не только дорогостоящую минеральную вату, но и дешевый керамзит.

Железобетонные перекрытия

Железобетонные межэтажные перекрытия из балок собираются только с помощью тяжелой строительной техники. Вес одного элемента перекрытия (балки) составляет 175- 400 килограмм. Максимальная длина пролета для железобетонного перекрытия составляет 7,5 метров.

В качестве наката балочного, железобетонного перекрытия, чаще всего, используется облегченная железобетонная плита или пустотелые цементные блоки соответствующих габаритов. Поэтому, расстояние между двумя соседними балками выбирается исходя из размеров плит и блоков наката.

www.rusconstructor.ru

Межэтажные перекрытия в частном доме: устройство и выбор материалов

Планировка каждого многоэтажного здания обеспечивает устойчивость не только надёжным фундаментом, но и системой прочных перекрытий. Они необходимы также в любом одноэтажном доме для того, чтобы под ним оборудовать подвал или гараж, а над ним возвести крышу. Перекрывающие конструкции занимают до 20 и более процентов всех расходов на строительство. Поэтому их монтаж – дело очень серьёзное и ответственное.

Монтаж межэтажных перекрытий в доме из бруса

Вернуться к оглавлению

Содержание материала

Виды перекрытий по назначению

Наибольшая нагрузка в доме выпадает на подвал и цоколь. Их горизонтальные перегородки должны выдерживать вес предметов кухонного оборудования, а также тяжесть внутренних стен, разделяющих первый этаж на прихожую, зонированную кухню, столовую.

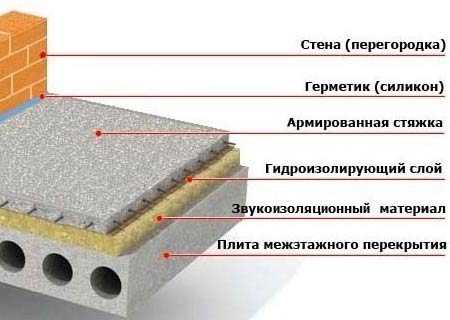

Схема для обустройства бетонных межэтажных перекрытий

К тому же они вместе с фундаментом должны обеспечивать устойчивую жёсткость корпуса из любого материала: дерева, кирпича, газобетона. У некоторых зданий цокольный этаж возвышается над уровнем земли. Если он отапливаемый, то перекрывающая его конструкция практически ничем не отличается от межэтажных устройств.

У горизонтальной перегородки, призванной разделять этажи, нагрузка сравнительно небольшая: собственный вес, мебель, жильцы. Важно, чтобы для комфортного проживания она имела хорошую звукоизоляцию. В деревянном доме или построенном из блоков газобетона эта проблема не такая уж острая. Для них важным является влогоизоляция и утепление.

Вернуться к оглавлению

Виды перекрытий по материалу

  • Деревянные;
  • Железобетонные;
  • Металлические.

Однако в некоторых случаях при строительстве дома можно обойтись без них, потому что по конструктивному устройству используются следующие виды перекрытий:

  • безбалочные: монолитные, плитные;

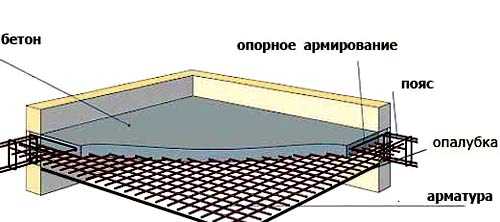

    Устройство монолитных перекрытий

  • кессонные, шатровые, сводчатые;
  • сборно-монолитные;
  • перекрытия из плит газобетона.

Одни перекрывающие системы держатся на горизонтальных балках. Для монтажа других балок они не требуются, достаточно плит нужных размеров, заказанных на заводе. Укладываются в доме с использованием грузоподъёмной техники. А монолитные перекрытия заливаются прямо на стройплощадке. Сборно-монолитные устройства между этажами – это сочетание балочных опор и бетонного монолита.

Кессонные горизонтальные конструкции используются обычно для обустройства потолка. На нижней их стороне имеются рёбра, составляющие прямоугольники, в совокупности напоминают поверхность вафли. В частном домостроении используются очень редко. А шатровое перекрытие – это плоская плита, окаймлённая рёбрами. Обычно её одной достаточно для потолка всей комнаты, под размер которой она изготавливается.


Арочные устройства необходимы тогда, когда требуется перекрыть фигурные пролёты домов. В частных одно и двухэтажных домах используются плиты газобетона. Перекрывающая конструкция из него обладает очень хорошей звукоизоляцией, долго сохраняет тепло, поэтому в межэтажных перегородках дополнительное утепление может быть лишним. Материал лёгкий, без запаха, от него не исходят какие-либо испарения или вредные вещества.

Огнестойкость его также очень высокая. Но ему нужна эффективная гидроизоляция, так как он хорошо впитывает влагу окружающей среды.

В строительной практике используются перегородки со смешением различных материалов. Деревянные балки, чтобы повысить прочность, усиливают металлом. У монолитных конструкций применяется разнообразная не съёмная опалубка. Иногда их основная часть – это пустотелые бетонные панели, а потолок полукруглого эркера – плиты газобетона, которым легко придать любую форму и толщину при помощи ручной пилы.

Вариант конструкции перекрытия из газобетонных блоков

Такое разнообразие материалов расширяет архитектурные возможности перекрывающих устройств, их звукоизоляцию и утепление.

Вернуться к оглавлению

Требования к перекрытиям

Ко всем межэтажным устройствам предъявляются общие требования:

  1. Прочность – способность выдержать вес всех элементов здания.
  2. Жёсткость, позволяющая не прогибаться под тяжестью собственного веса, тяжёлых вещей на этаже.
  3. Эффективная теплоизоляция и звукоизоляция перекрытий.
  4. Огнестойкость, которая характеризуется устойчивостью к огню в течение некоторого времени.
  5. Срок эксплуатации, соответствующий примерно времени использования всего здания.
Вернуться к оглавлению

Балки из дерева

В строительстве загородных домов имеют широкое распространение лиственничные или сосновые цельные балки. Применяются для монтажа перекрытий шириной в 5 м. А для больших пролётов используются клеёные, прочность которых значительно выше.

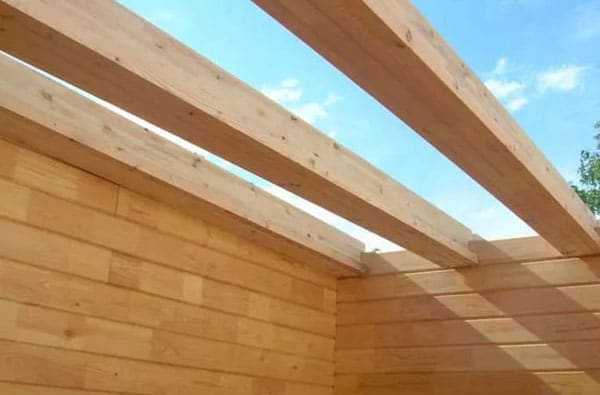

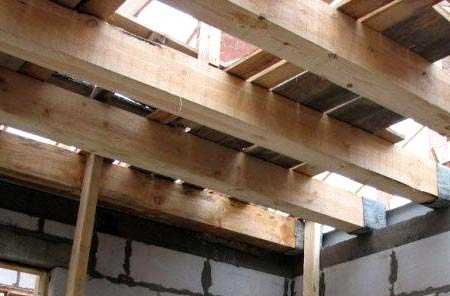

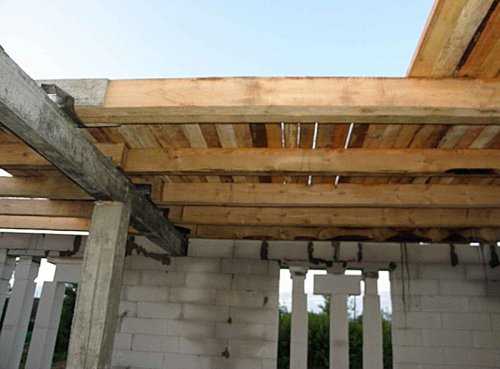

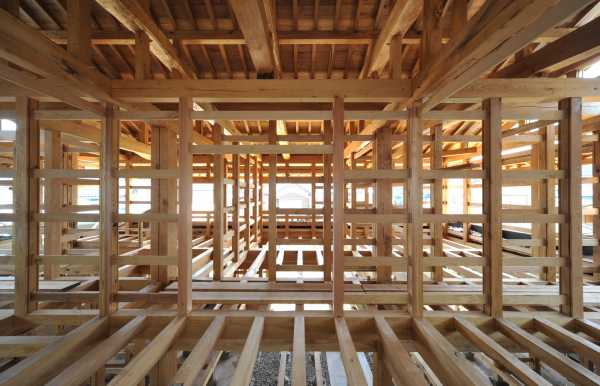

Монтаж перекрытий из деревянных балок

Оцилиндрованный брус – замечательный стройматериал для перекрытий. Его укладывают северной стороной книзу, определив её на торце по плотности годичных колец в деревянном бревне. На Руси издавна строили избы более прочным боком кругляка наружу.

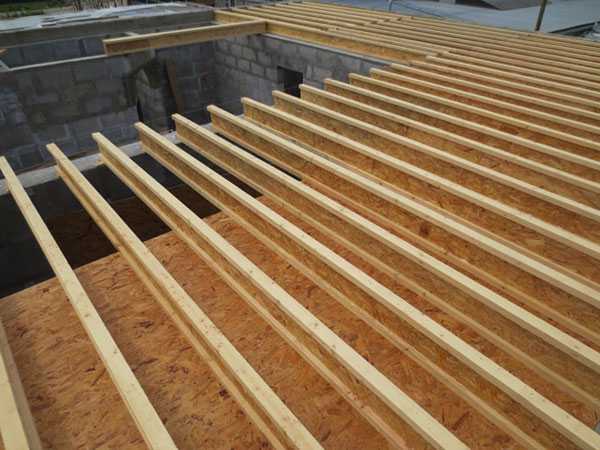

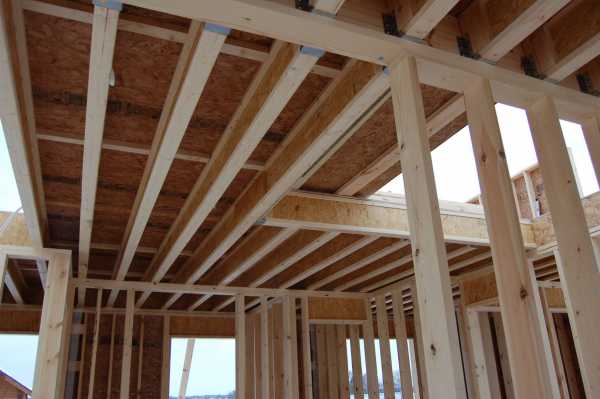

Высокой прочностью обладает деревянный двутавр. Его профиль – буква «Н», склеенная в заводских условиях из трёх деталей. Некоторые умельцы собирают его в домашней мастерской или на даче. Межэтажные перегородки с их использованием обеспечивают эффективное утепление и замечательную звукоизоляцию.

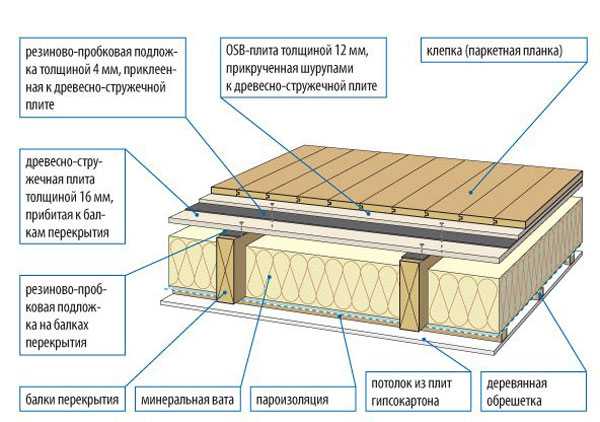

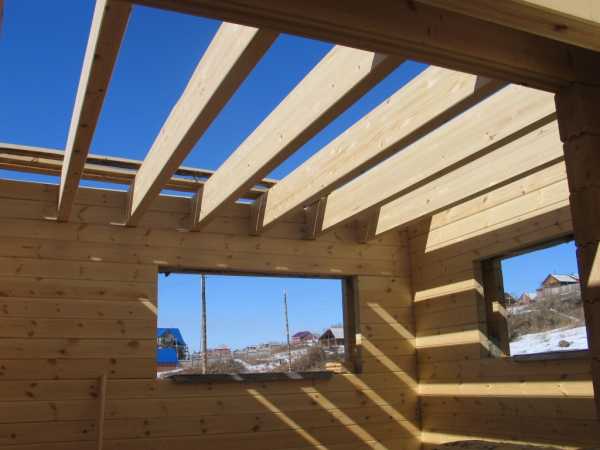

Схема конструкции деревянных перекрытий из бревен

Очень удобны не только для подшивки потолка, укладки изолирующих материалов и настила чернового пола, но и для монтажа всех коммуникаций. Ниши в двутавре будто специально предназначены для скрытой прокладки труб водопровода, газопровода и электропроводов.

Используются балки из дерева практически в любом малоэтажном жилище: деревянном, перекрытия в кирпичном доме, блочном. Но больше всего они подходят строениям из блоков газобетона. Этот материал пористый, по прочности уступает всем другим и не выдерживает точечной нагрузки несущих балок. Поскольку древесина нетяжёлая, её вес вполне выдерживают газоблочные стены. Монтаж перекрывающей конструкции возможен без привлечения сложных технических средств. А обойдётся она застройщику сравнительно недорого.

Вернуться к оглавлению

Укладка деревянных балок

Строители знают о недостатках дерева и стараются свести их к минимуму. Перед монтажом перекрытия все деревянные детали обрабатывают антисептиками, предотвращающими гниение, повреждения насекомыми. Места соприкосновения балок из бруса с кирпичом, бетонными плитами и блоками газобетона изолируют различными материалами.

А чтобы повысить пожарную безопасность, древесину подвергают обработке растворами, не позволяющими ей вспыхнуть сразу же при появлении открытого огня.

Монтаж межэтажных конструкций начинают с заранее подготовленных несущих балок. Они укладываются параллельно короткой стене жилища. Шаг укладки зависит от ширины пролёта, но в среднем он равняется 1 м. Дальше потребуются несложные материалы, обеспечивающие утепление, а также не обойтись без следующих инструментов:

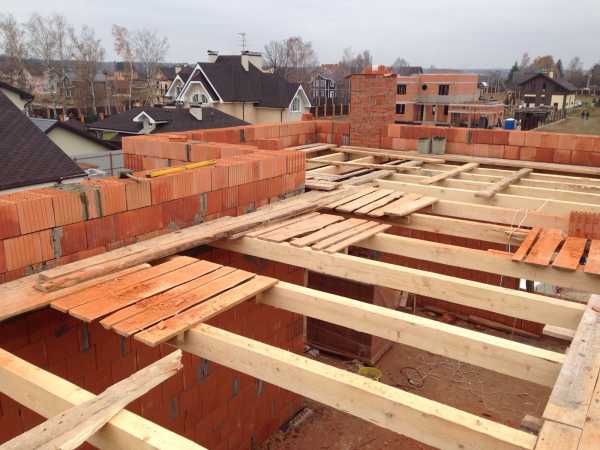

Процесс укладки деревянного перекрытия из балок и досок

  • пилы;
  • молотка;
  • монтажного ножа;
  • рулетки;
  • строительного степлера.

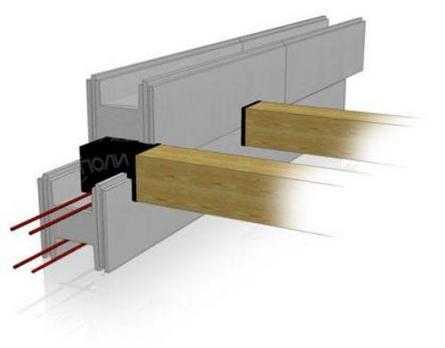

Балки укрепляют анкерами в нишах кирпичной стены. Но перед закладкой делают косой срез на торцах бруса и пропитывают его антисептиком. Область соприкосновения древесины с кирпичом просмаливают, оборачивают рубероидом. Концы опор в нишах должны закрываться наглухо. Щели можно ликвидировать монтажной пеной.

Затем на несущие балки укладывают лаги для пола, а под них, чтобы уменьшить колебание конструкции, кладут резиновые прокладки. Снизу выполняют подшивку для потолка. Чердачным и подвальным перекрывающим устройствам необходимо утепление. Межэтажным перегородкам без него можно обойтись, но хорошая звукоизоляция обязательна.

Вернуться к оглавлению

Металлические балки

Они надёжны, долговечны, имеют небольшую толщину, что немаловажно для экономии пространства. По форме они бывают двутавровыми, в виде уголков или швеллеров.

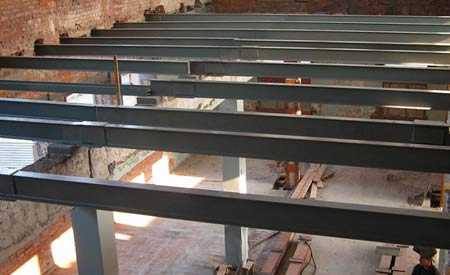

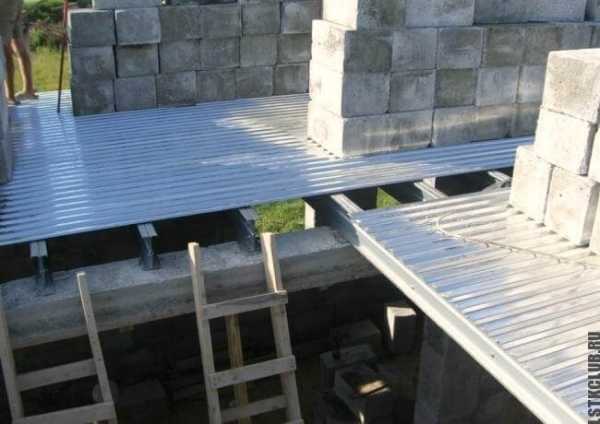

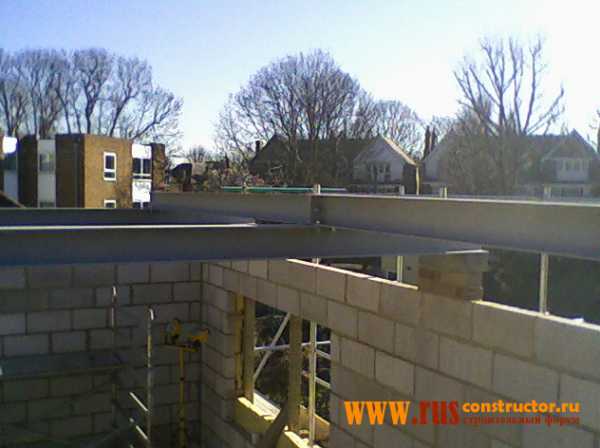

Монтаж перекрытия из металлических балок

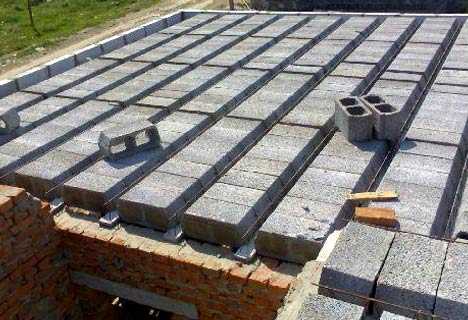

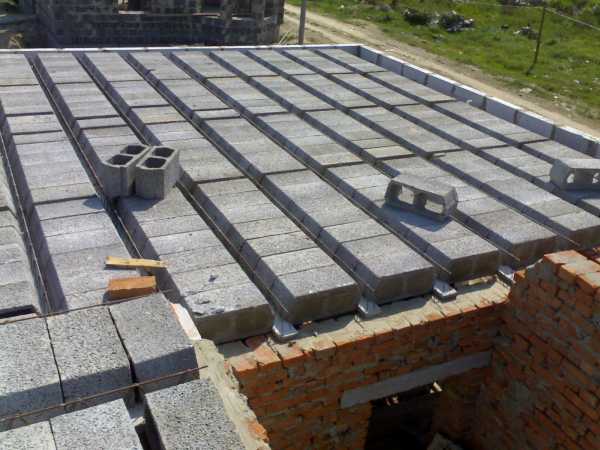

Перекрывать могут восьмиметровые пролёты, а для укладки потребуется грузоподъёмная техника. Не горючи, но со временем подвержены коррозии, требуют дополнительной звукоизоляции. Укладывают на метровой дистанции, которая заполняется пустотелыми железобетонными плитами. Сверху они покрываются слоем шлака и заливаются бетонной стяжкой. Швы между балками и плитами выравниваются цементным раствором.

Вернуться к оглавлению

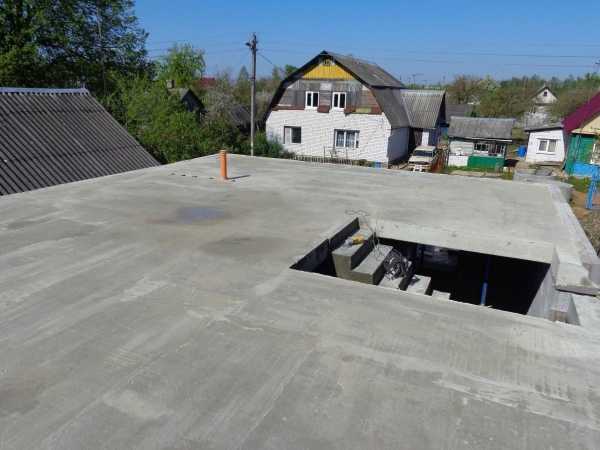

Монолитные перекрытия

Важнейшее их достоинство – ровная, прочная поверхность без стыковок, швов. Можно уложить перекрытия самых разнообразных размеров, притом без использования специальной грузоподъёмной техники. Процесс заливки сложный, требует наличия следующих материалов:

  • цемента высокой марки;
  • щебня, песка;
  • стальной арматуры;
  • армирующей сетки;
  • деревянных досок;
  • несущих опор для опалубки.

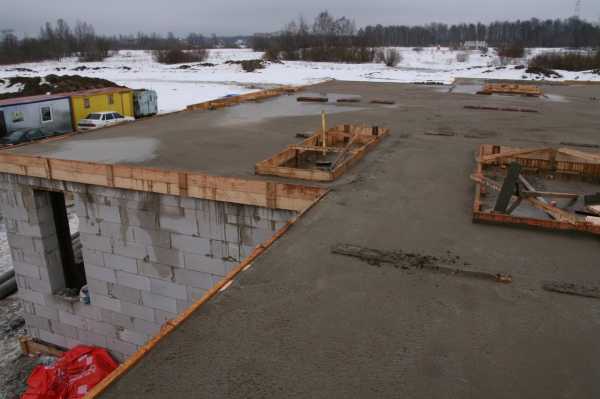

Процесс заливки монолитного бетонного перекрытия

Первоначально устанавливаются вертикальные опоры. На них укладывают фанеру для того, чтобы держался заливаемый бетонный раствор. Вместо неё может быть оцинкованный профлист, который по завершении работ не снимают, он остаётся декоративным элементом.

Затем делают опалубку, закрепляют арматуру, заливают бетон и уплотняют его электровибратором. Только через месяц можно сказать, что основа конструкции готова, можно класть утепление, настилать пол. В целом процесс очень трудоёмкий и при строительстве многоэтажных построек практически не используется.

Вернуться к оглавлению

Железобетонные плиты

Перегородки между этажами в доме любой этажности можно выстлать железобетонными плитами.


Им необходима звукоизоляция и утепление. Опорой для них должны быть только несущие стены, притом на одном уровне, чтобы потолки не были перекошенными. Плиты используются заводского изготовления длиной 9 м. Бывают пустотные или более тонкие, плоские, без пустот. Укладывают на достаточно жидкий раствор сцепления. Все щели на стыковках плит также заделываются цементной смесью. Затем всю поверхность выравнивают стяжкой. Вернуться к оглавлению

Перекрытия из газобетона

В малоэтажном газоблочном здании весьма эффективными являются перекрывающие конструкции, выполненные из плит газобетона. Их заказывают на заводе с указанием размеров, соответствующих параметрам будущего пролёта между стенами. При монтаже они соединяются с помощью пазов, гребней или специальными хомутами. Главное их достоинство – обеспечение высокого уровня звукоизоляции. Дополнительное утепление им также не требуется.

На строительном рынке бывают готовые перекрывающие конструкции для разных домов, в том числе коттеджей из газобетона. Остаётся только привезти на стройплощадку и установить.

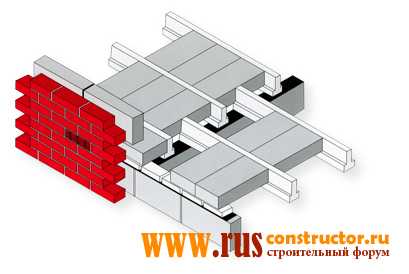

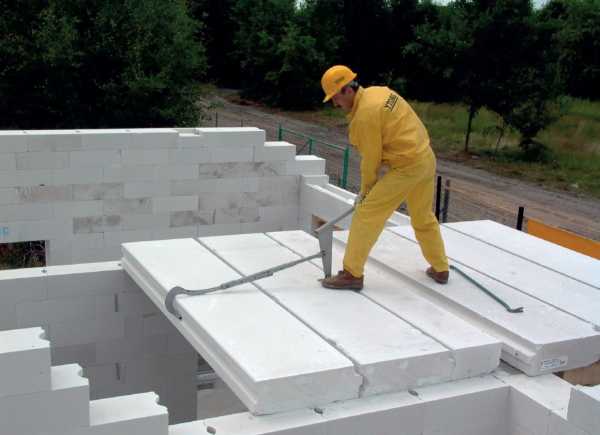

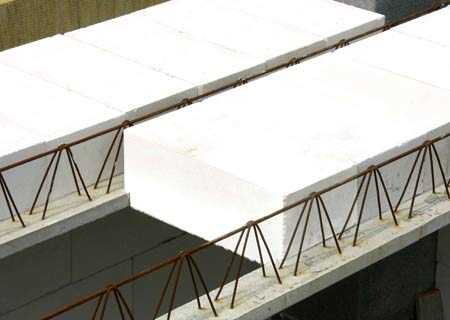

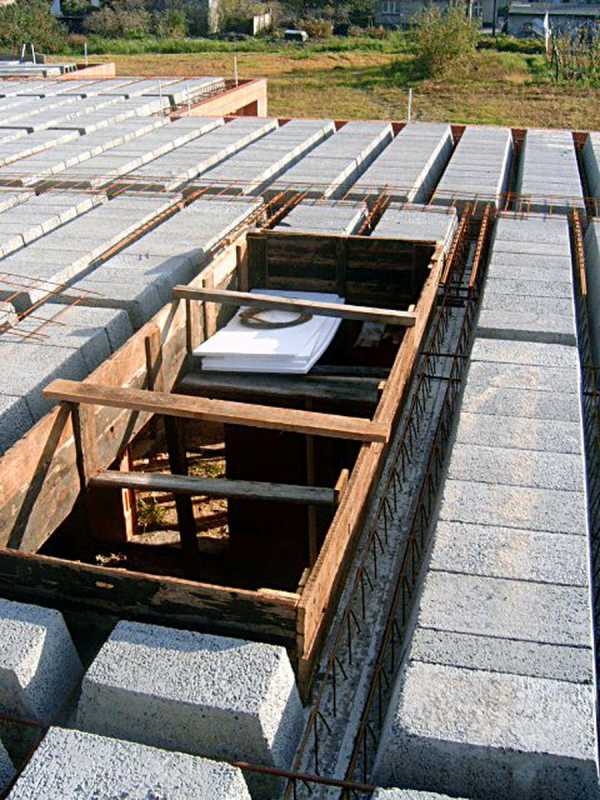

Пример монтажа перекрытий из газобетона

Но такое решение проблемы обойдётся достаточно дорого. Потребуется заплатить за готовое изделие, его перевозку, установку с подгонкой к возводимым стенам. Поэтому лучше перекрытие устанавливать по ходу строительства здания по возможности своими руками или, по крайней мере, с собственным участием.

planvsem.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
