Метропроходческий щит – Самый большой в Москве щит для строительства метро начнет работу весной 2016 года!: russos

Содержание

Уникальный тоннелепроходческий щит начал строительство двухпутного метро

Новый тоннелепроходческий механизированный комплекс (ТПМК) приступил к строительству тоннеля от станции «Косино» в сторону «Нижегородской улицы» Кожуховской линии метро, сообщил журналистам заместитель мэра Москвы по градостроительной политике и строительству Марат Хуснуллин.

«Сегодня в Москве произошло знаковое событие в метростроении. Мы впервые в истории запускаем щит диаметром более 10 метров – размером фактически с полноценное трехэтажное здание. Два поезда будут ходить в одном тоннеле. Это совершенно новые технологии, которые раньше в Москве не применялись. За очень короткое время была проделана большая работа, щит собран за 27 дней. Его вес - 1600 тонн», - сказал М. Хуснуллин.



По его словам, машину фирмы Herrenknecht AG изготовили специально для Москвы в Германии. На создание щита потребовался почти год. Длина ТПМК - 66 метров.

«Самой тяжелой частью комплекса является ротор, который весит 156 тонн», - добавил

М. Хуснуллин.

Глава Стройкомплекса сравнил работу ТПМК с механизмом мясорубки.

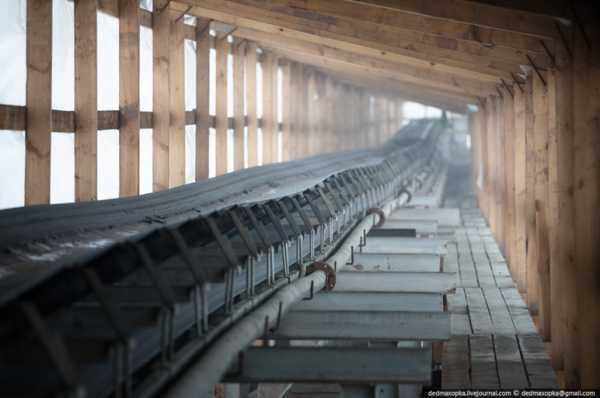

«Машина перемалывает породу как мясорубка и передает на конвейеры, затем грунт вывозится. Скорость работы щита - 350 метров в месяц. Грубо говоря, в день он должен проходить 10 метров. Это высокая скорость, но она зависит от грунтов», - пояснил М. Хуснуллин.

Он отметил, что проходку планируется закончить к концу 2017 года.

«В дальнейшем тоннелепроходческий комплекс будет задействован на строительстве Третьего пересадочного контура метро. Время работы щита расписано по суткам», - уточнил заммэра.

Обслуживать щит будет бригада из 49 человек в каждую смену.

Из Германии в Москву щит доставляли четырьмя видами транспорта: автотранспортом завода-изготовителя в речной порт в Германии, затем речным транспортом по этой стране. Оттуда через Балтийское море ТПМК привезли в Санкт-Петербург, а затем автоколонной доставили в Москву.

Такие комплексы нужны для возведения двухпутных тоннелей большого диаметра, что позволит построить станции с двумя боковыми платформами. Строительство метро по этой технологии дает экономию до 30% по сравнению с традиционными проектами.

Напомним,  в Москве традиционно строили однопутные тоннели метро, в которых поезд движется в одном направлении. Платформа располагается посередине.

При строительстве двухпутных тоннелей платформы станции располагаются по бокам, а поезда следуют навстречу друг другу в центральной части платформы.

Подробнее о двухпутных тоннелях метро и машинах, которые их строят, читайте в фотоленте.

Наша справка

Кожуховскую ветку метро планируется открыть в 2018 году. Запуск этой линии позволит значительно улучшить транспортное обслуживание жителей нескольких районов - Нижегородский, Рязанский, Выхино-Жулебино, Косино-Ухтомский, Некрасовка, Текстильщики, Кузьминки  и городского поселения Люберцы Московской области.

Новая ветка метро также позволит перераспределить пассажиропотоки Таганско-Краснопресненской линии, которая сегодня работает с перегрузом в 1,3 раза. Сократится и время пребывания пассажиров в пути - на 15-20 минут.

stroi.mos.ru

Как работают проходческие щиты для метрополитена

Самые удивительные видеоролики о подземных машинах — в нашем новом материале.

В последние годы московский метрополитен стал расти удивительно быстро: линии удлиняются, связываются новыми ветками и станциями кольцевой железной дороги. Работы по возведению новых линий и станций метро ведет компания «Мосинжпроект», используя мощные проходческие щиты и массу другой тяжелой техники. Грязь, рев могучих машин, запах масла — то, что мы в «Популярной механике» так любим и ценим. Давайте оценим и популярный видеоролик АО «Мосинжпроект», рассказывающий о тоннелепроходческих комплексах, которые строят метро. Масштабы этих гигантов впечатляют даже привыкших к масштабности москвичей: каждый день щит вырывает столько породы, что для отвоза ее требуется около 30 грузовиков.

Мы в «Популярной механике» любим еще и технические детали. Сосредоточиться на них позволяет ролик небольшого, но замечательного видеоканала «Мосты и тоннели». Ведущий канала инженер-строитель Рустем Мамутов разбирает конструкцию главной детали тоннелепроходческого щита Herrenknecht — ротора, который с одинаковым успехом вгрызается и в твердую породу, и в сыпучий грунт.

Когда работа закончена, тоннелепроходческий щит требуется разобрать, чтобы перевезти на новое место службы. Однако даже демонтаж 165-тонной махины Herrenknecht — целая инженерная операция, наблюдать за которой можно в еще одном ролике Рустема Мамутова.

Еще больше деталей об оборудовании метростроителей можно найти в 40-минутном документальном фильме канала Т24 из серии «Уровень». Мы же хотим показать вам одну необычную машину, которую используют европейские строители, которые возводят и эксплуатируют тоннели.

Речь о системе чистки и уборки, смонтированной на грузовой платформе, которую демонстрирует промо-ролик швейцарского строительного концерна Colas Suisse. «Это какое-то мытьевое порно нового уровня», — поделился своим восхищением от их работы один из блогеров. В самом деле, грязь и запах масла — это, конечно, хорошо, но готовый продукт должен быть чистым, даже если речь идет о тоннелях.

www.popmech.ru

Проходческий щит

Одним из самых важных элементов при строительстве туннелей и метрополитенов, для первоначальной обработки горной породы, в которых будет производиться строительство того или иного объекта, является проходческий щит. Данное оборудование, как правило, работает в составе комплекса проходческой техники, однако он является наиважнейшим из всех его рабочих частей.

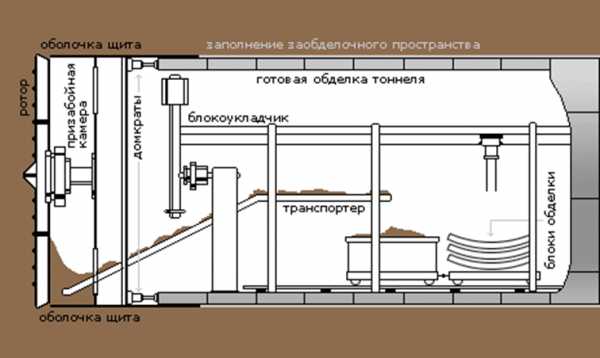

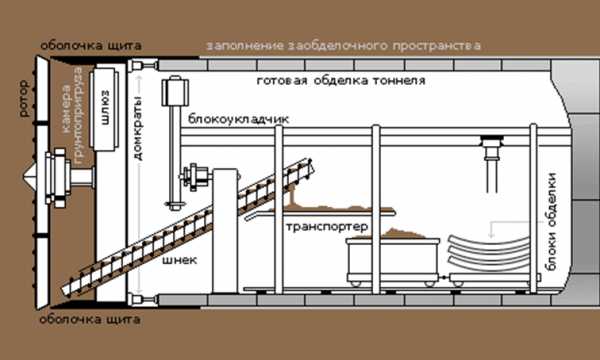

Устройство проходческого щита



Как правило, в диаметральном выражении размеры проходческого щита могут варьироваться от одного до девятнадцати метров, что является достаточно большим размером. Соответственно, что чем больше размеры строительства, тем большего диаметра выбирается для использования проходческий щит. Так же нередко данное средство используется при всевозможных разработках полезных ископаемых, в тех случаях, когда работы проводятся под землей.


Основными рабочими элементами проходческого щита являются такие части, как кольцо ножевого типа действия, кольцо опорного типа, домкраты, которые могут быть щитовыми, платформенными и забойными. Так же к элементам рабочих органов щита относятся трубы, система управления и перегородки, которые могут вертикальными и горизонтальными.



Разновидности проходческих щитов


Проходческие щиты имеют подразделения на щиты механического действия и немеханического действия. Немеханизированный щит практически не выгоняет никаких функций, кроме того, что служит так называемым защитным от разрушения средством, в то время, пока рабочие выполняют все физические работы самостоятельно, посредством применения отбойных молотков.



К данному виду можно отнести еще и щиты проходческие, оснащенные кессонном. Они используются в водонасыщенных местах. На данном щите вмонтирована специальная заслонка, куда происходит скопление воздуха под высоким давлением, посредством чего происходит откачка воды из грунта.







К механизированным типам проходческих щитов относится такой вид технических устройств, при использовании которых применение человеческого тяжелого труда практически не требуется. Здесь имеется в виду уже практически готовый, горнообрабатывающий комплекс. Кстати при разработке тоннелей также используется проходческий комбайн



Принцип работы проходческого щита

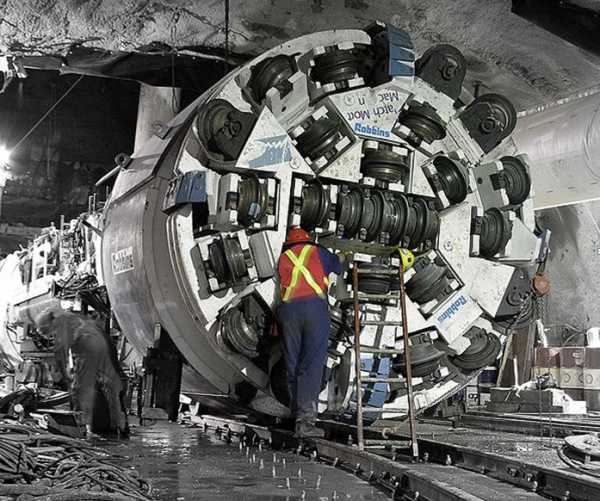

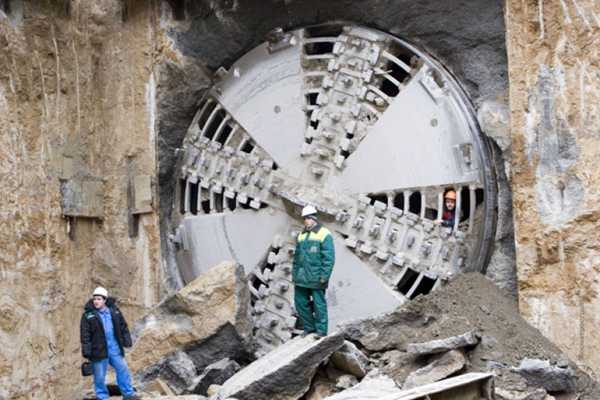

Работа щита происходит посредством вращающихся роторных частей, которые оснащены специального вида резаками. Именно за счет вращения данных механизмов и происходит разрушение горной породы. Далее уже переработанный грунт, поступает по конвейерному устройству на дальнейшую транспортировку. в щитах с механизированным принципом действия так же имеются подразделения.





Механизированные проходческие щиты так же бывают оснащены такими элементами как кессон. Еще одной разновидностью механизированных щитов являются щиты которые оснащаются таким рабочим элементом, как грунтопригруз, куда выдается грунт, а уже потом уже в более измельченном виде выводится посредством работы конвейера шнекового типа действия.


Так же существует еще одна разновидность механических проходческих щитов, которая оснащается таким рабочим элементом, как гидропригруз. В данном приспособлении грунт смешивается с таким веществом как бентонитовый раствор, который выводит грунт по трубопроводу на поверхность, при этом происходит отделение самого грунта от раствора, который остается в гидропригрузе. Однако применение данных моделей не является чрезвычайно частым, поскольку такой вид техники считается наиболее дорогостоящим.


Производительность проходческих щитов является достаточно высокой, именно этим и обусловлено их широкое использование. Сегодня данный тип техники выпускается, как российским, так и зарубежным производителем и выбор той или иной модели зависит лишь от характера и сложности работ, которые будут выполняться.

promplace.ru

Самый большой в Москве щит для строительства метро начнет работу весной 2016 года!: russos

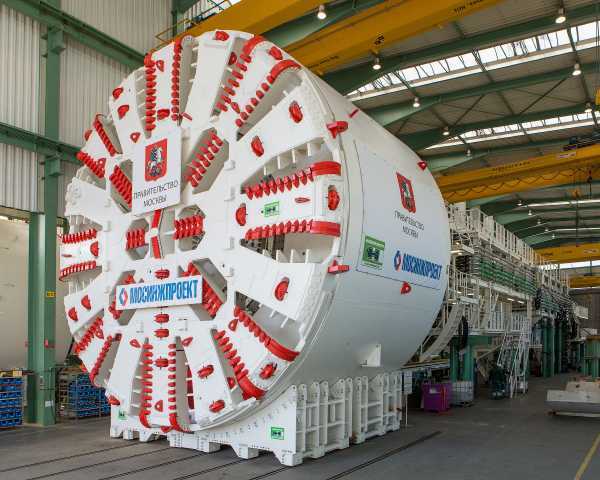

Тоннелепроходческий щит большого диаметра для строительства двухпутных тоннелей на Кожуховской линии метро планируется доставить из Германии в Москву в январе-феврале 2016 года, сообщил заместитель мэра Москвы по вопросам градостроительной политики и строительства Марат Хуснуллин. «К настоящему времени щит уже изготовлен на заводе «Херренкнехт» и в скором времени начнется его транспортировка в Россию. Это будет самый большой тоннелепроходческий комплекс из работающих в Москве. Его диаметр составит 10 метров. Отдельные узлы щита будут перевозиться на грузовиках, а потом по морю на паромах. После доставки в Москву начнется его сборка», — сказал М. Хуснуллин.

Это технологически очень сложный процесс, который замет около двух месяцев.

«Весной следующего года комплекс начнет проходку на участке Кожуховской линии от станции «Косино» до «Нижегородской». Планируется, что средняя скорость проходки составит около 250 метров в месяц», — уточнил М. Хуснуллин. Глава Стройкомплекса пояснил, что такие комплексы нужны для возведения двухпутных тоннелей большого диаметра, что позволит строить станции с двумя боковыми платформами. «Строительство метро по этой технологии дает экономию до 30% по сравнению с традиционными проектами», — добавил заммэра.

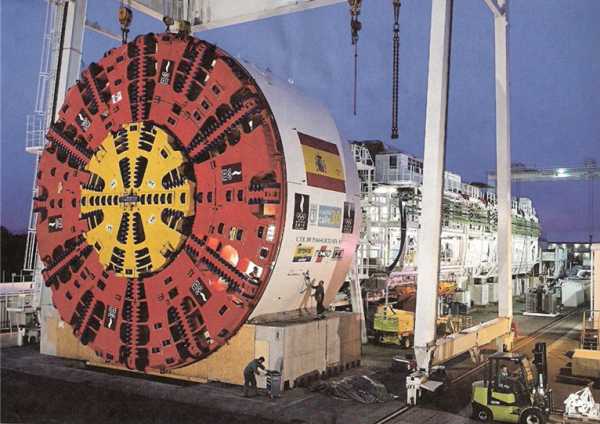

Как вы догадались уже, это щит для испанского проекта. И краткие ТТХ нового комплекса: Щит с грунтопригрузом и диаметром резания 10,85 м. Общая длина комплекса 65 метров, вес — 1400 тонн. Используется сборная железобетонная обделка наружным диаметром 10,5 метра, а внутренним — 9,6. Ширина кольца — 1,8 метра. Щит приобретен компанией «Мосинжпроект».

Небольшое пояснение. Действительно, это самый большой щит для строительство метро, но в Москве уже работал щит большего диаметра (14,2 метров!) ТПМК этой же фирмы «Елизавета», которым построены Лефортовский и Северозападный тоннели. Но это автодорожные тоннели, хотя в Северозападных тоннелях на нижнем ярусе проходит метро. А сам щит принадлежит Правительству Москву.

russos.livejournal.com

Проходческий щит — WiKi

Прохо́дческий щит — подвижная сборная металлическая конструкция, обеспечивающая безопасное проведение горной выработки и сооружение в ней постоянной крепи (обделки). Проходческий щит применяется при сооружении тоннелей различного назначения, при разработке месторождений полезных ископаемых подземным способом. Проходческий щит является элементом конструкции некоторых видов тоннелепроходческих комплексов (ТПК).

Впервые проходческий щит был применён в Великобритании Марком Брюнелем при сооружении тоннеля под рекой Темзой (1825). С их помощью сооружено большинство тоннелей метрополитенов.

Диаметр получаемых тоннелей может варьироваться от одного до 19 метров. Самый большой диаметр, 17,6 м[1], у проходческого щита, работающего на строительстве автомобильного тоннеля в Гонконге.

Для создания тоннелей малого диаметра применяется горизонтальное бурение — длина до 2 км, диаметр до 1,2 м.

Применение проходческих щитов

  • при сооружении тоннелей различного назначения
  • при разработке месторождений полезных ископаемых подземным способом

Рабочие инструменты проходческих щитов

  • ножевое кольцо
  • опорное кольцо
  • щитовые домкраты
  • забойные домкраты
  • платформенные домкраты
  • трубы
  • пускорегулирующая аппаратура
  • горизонтальные и вертикальные перегородки

Виды щитов

Немеханизированные щиты

  • Немеханизированный щит — щит, используемый лишь для защиты забоя от обрушения, пока рабочий вручную или с помощью отбойного молотка производит из него выемку грунта.
  • Немеханизированный щит с кессоном — щит, применяемый для проходки в водонасыщенных грунтах, когда забой сзади щита перегораживается переборкой, а в образовавшееся пространство с помощью компрессора накачивается воздух (до давления в 2—5 атм), что «отжимает» грунтовые воды вглубь пород и защищает забой от их поступления. Способ весьма эффективен с инженерной точки зрения, но чрезвычайно вреден для здоровья рабочих, поскольку вызывает кессонную болезнь.

Механизированные щиты

  Резец механизированного щита
  • Механизированный щит — щит (вернее, уже комплекс), на котором почти исключён ручной труд, и практически все операции выполняются оператором с пульта управления. Разработка грунта производится за счёт вращающегося на оси щита стального ротора с резцами, после чего грунт подаётся на конвейер, а с него — на вагонетки. В СССР этот тип щитов был впервые применён в 1949 году.
  • Механизированный щит с кессоном — механизированный щит с применением кессонирования забоя.
  • Механизированный щит с грунтопригрузом — механизированный щит, в котором разработанный грунт сначала подается в герметичную камеру грунтопригруза (в которой давление равно давлению в забое), а из неё удаляется шнековым конвейером. Этот вид щитов применяется в ситуациях, когда нельзя допустить малейшей просадки вышележащих слоев грунта, а специальные методы проходки туннелей в неустойчивых водонасыщенных грунтах (замораживание, водопонижение) не оправдывают себя.
  • Механизированный щит с гидропригрузом — механизированный щит, в котором разработанный грунт сначала подаётся в камеру гидропригруза, в которую, в свою очередь, под давлением (до нескольких десятков атм) подаётся бентонитовый раствор. Смешиваясь с ним, измельчённый разработанный грунт отводится по трубопроводу на поверхность, где в сепараторе отделяется от бентонита, который возвращается обратно в камеру гидропригруза. Это весьма дорогой, но наиболее современный вид щитов, который в отношении отсутствия просадок вышележащих слоев грунта ещё более совершенен, чем щит с грунтопригрузом.

Немеханизированные щиты используются для проходки коротких тоннелей (длиной до 1,0–1,5 км) в слабых, раздробленных породах, а механизированные щиты – при сооружении тоннелей большой протяженности в однородных породах. Щитовой способ с помощью механизированных щитов обеспечивает высокие темпы проходки. Так, при проходке перегонного тоннеля Санкт-Петербургского метрополитена в протерозойских (кембрийских) глинах была достигнута рекордная скорость проходки: 1250 погонных метров в месяц[2].

Производители

История

Первый в истории проходческий щит был сконструирован английским инженером Марком Брюнелем при сооружении тоннеля под Темзой в 1825 году. Изобретателю пришла в голову идея этого устройства, когда он наблюдал, как корабельный червь прокладывает дорогу в твёрдой дубовой щепке. Брюнель заметил, что только лишь голова маленького моллюска покрыта жёсткой раковиной. С помощью её зазубренных краев червь буравил дерево. Углубляясь, он оставлял на стенках хода гладкий защитный слой извести[4].

См. также

Примечания

Ссылки

ru-wiki.org

Проходческий щит - Москва меняется

Тяжкий ручной труд – в далеком прошлом. Сегодня для прокладки тоннелей метро используются полностью автоматизированную сверхпрочную конструкцию под названием «проходческий щит». Наверное, ее можно сравнить со «стальным червем», который просверливает путь в толще породы, оставляя за собой готовый тоннель. Тяжкий ручной труд – в далеком прошлом. Сегодня для прокладки тоннелей метро используются полностью автоматизированную сверхпрочную конструкцию под названием «проходческий щит». Наверное, ее можно сравнить со «стальным червем», который просверливает путь в толще породы, оставляя за собой готовый тоннель.

Кстати, по легенде, изобретатель первого в мире «проходческого щита» англичанин Марк Брунель действительно придумал такую конструкцию после того, как пригляделся к «работе» обыкновенного корабельного червя, когда служил на флоте. Он заметил, что голова моллюска покрыта жесткой раковиной, помощью зазубренных краев которой червь буравил дерево, оставляя за собой на стенках хода гладкий защитный слой извести


Идея машины, которая в разы упростила прокладку тоннелей, оформилась в конструкцию в 1817 году, когда русский император Александр I обратился к Брунелю с просьбой спроектировать тоннель под Невой в Санкт-Петербурге. Правда, в России инженеру поработать так и не удалось – император в конечном итоге решил возвести в намеченном месте мост

Тем не менее, в 1818 году первый щит Брунеля был запатентован, а в 1825 году с его помощью началось строительство тоннеля под Темзой.

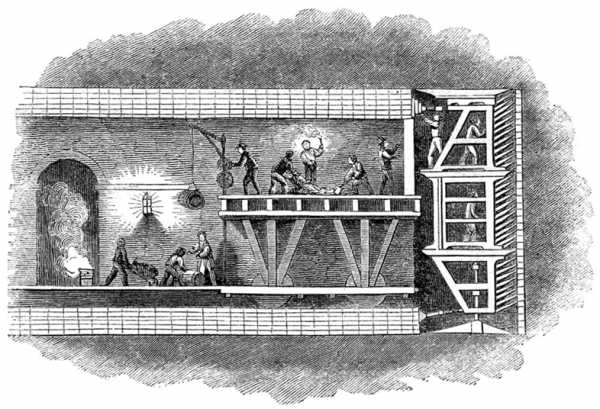

В первой машине грунт выбирали сразу 36 шахтёров, располагавшихся каждый в своей ячейке. После выемки грунта на несколько сантиметров щит сдвигали немного вперёд. Это была непростая работа, учитывая постоянно просачивающуюся воду (дно реки располагалось всего в нескольких метрах выше сводов этого двойного тоннеля). Несколько наводнений в забое унесли жизни семи рабочих, а однажды чуть не погиб сын Брунеля. Более того, на подземной стройке не раз вспыхивал болотный газ. И всё же работа завершилась триумфом. В первый же день после открытия удивительного сооружения через туннель прошли 15 тысяч человек. С тех пор Великобритания заслуженно считается пионером щитовой проходки, а сам щитовой метод в специальной литературе получил название "лондонский".

В нашей стране в метростроении проходческий щит был впервые использован в 1934 году для проходки сложного участка первой очереди московского метро между Театральной площадью и Лубянкой


А при строительстве второй очереди московского метро на трассах одновременно уже работало 42 щита – рекорд по объему используемой техники. С тех пор по этой технологии сооружено более 70% метротоннелей столицы, то есть все станции неглубокого заложения. Московские строители первыми в мире с помощью тоннелепроходческих щитов стали прокладывать наклонные тоннели.

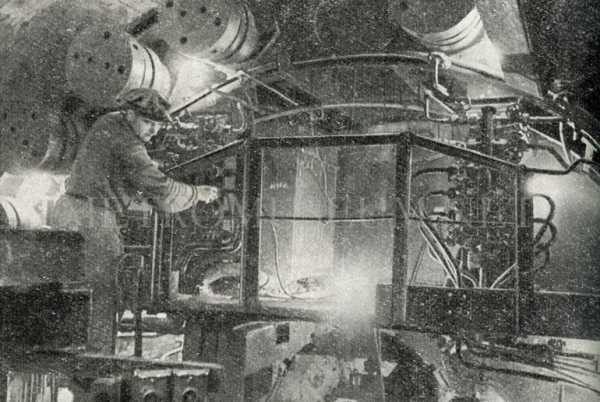

На первых щитах, как уже отмечалось, грунт выбирался рабочими вручную с помощью отбойного молотка  и удалялся через уже построенный тоннель на вагонетках. Для движения щита вперед использовались винтовые домкраты, которые упирались в готовый участок тоннельной обделки и толкали машину вперед.




Размеры тоннелей росли, совершенствовалась и конструкция «червя»: в передней его части появились горизонтальные площадки, которые позволили рабочим разрабатывать грунт одновременно с двух (а иногда и более) ярусов. Однако из-за большого количества ручного труда и частых аварий скорость проходки оставляла желать лучшего.

Значительно ускорило процесс использование сборной обделки из крупных элементов - первоначально - чугунных тюбингов. Гигантские кольца, формирующие тоннели, стали собирать из нескольких элементов


Следующим этапом «эволюции» тоннелепроходческих комплексов стала разработка конструкций с так называемым "грунтопригрузом". При работе такого щита порода подается сначала в герметичную камеру, из которой грунт по принципу «мясорубки» удаляется с помощью шнекового конвейера.

Сегодня тоннели строятся в самых сложных инженерно-геологических условиях, и современные щиты рассчитаны на проходку тоннелей в различных грунтах, в том числе и в неустойчивых. Комплексы работают в два цикла: сначала разрабатывают грунт, затем возводят обделку, производя монтаж блоков.  Средняя скорость «проходки» щитов сегодня - 80-100 м в месяц, средняя стоимость – 20 млн евро.

В метро нужны и наклонные тоннели - для эскалаторных зон. По заказу Мосметростроя канадская фирма Lovat разработала и изготовила тоннелепроходческий комплекс с наружным диаметром 11 м для прокладки эскалаторных тоннелей. Используя агрегат, столичные метростроевцы первыми в мире совершили щитовую проходку тоннеля для эскалаторов. Это произошло на станции «Марьина Роща».

Кстати, будни метростроителей вовсе не лишены романтики: когда-то Ричард Ловат, основатель всемирно известной фирмы-изготовителя тоннелепроходческих щитов LOVAT, решил, что все комплексы, произведенные его компанией, будут носить женские имена в честь покровительницы подземных работ Святой Барбары. С его легкой руки родилась традиция - присваивать щитам женские имена. Вот почему в Москве трудятся «Клавдия», «Катюша», «Полина» и «Ольга».

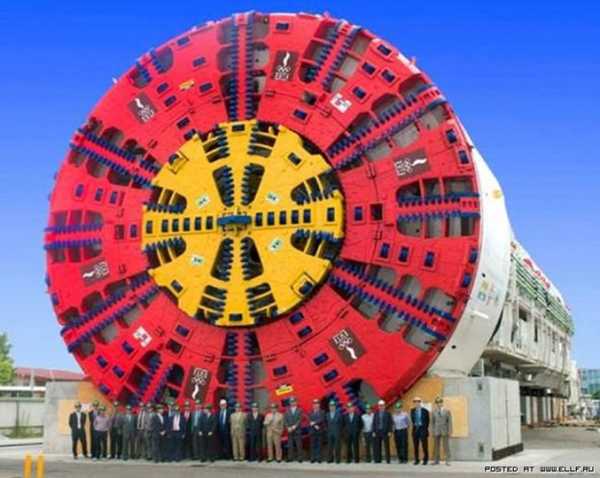

Немного о «щитовых» рекордах: самый большой в мире тоннелепроходческий комплекс – это машина диаметром 19 метров, которая за месяц может прокладывать 250-300 метров тоннеля в два яруса, вмещающих четыре полосы автодороги и линию метро. Стоит такое гигантское чудо техники 60-100 млн. евро.

А рекорд проходки – 1240 м в месяц – был установлен в 1981 году щитом КТ-1-5,6 на строительстве перегонного тоннеля в Ленинграде.

И все же лидерство в использовании тоннелепроходческих комплексов принадлежит Москве. В столице щит компании Herrenknecht диаметром 14,2 м успешно завершил проходку первого в России совмещенного автометротоннеля по трассе Звенигородского проспекта под Серебряным Бором. Из 2,5 км трассы 1,5 пройдены щитовым способом.


Сегодня подземная Москва превратилась в огромную стройку – уже к 2015 году в мегаполисе планируется построить более 70 км линий метро. Тоннели для нового московского метро роют более 20 огромных комплексов – «кротов», обеспечивая высокую скорость и качество работы – и армия этих незаменимых машин будет пополняться, чтобы к 2020 году протяженность линий  метрополитена выросла в 1,5 раза - до 451,2 км .

При подготовке материала использованы фотографии блогеров livejournal: Александра "Russos" Попова, Вадима Махорова и Николая «Stomaster».

moskvameniaetsy.livejournal.com

Проходческий щит - это... Что такое Проходческий щит?

Прохо́дческий щит — подвижная сборная металлическая конструкция, обеспечивающая безопасное проведение горной выработки и сооружение в ней постоянной крепи (обделки). Проходческий щит применяется при сооружении тоннелей различного назначения, при разработке месторождений полезных ископаемых подземным способом. Проходческий щит является элементом конструкции некоторых видов тоннелепроходческих комплексов (ТПК).

Впервые проходческий щит был применён в Великобритании Марком Брюнелем при сооружении тоннеля под рекой Темзой (1825). С их помощью сооружено большинство тоннелей метрополитенов в Москве, Петербурге, Екатеринбурге, Киеве, Харькове[1] и других городах.

Диаметр получаемых тоннелей может варьироваться от 1 до 19 метров. Самый большой диаметр, 19 м[2], у четырёх проходческих щитов, используемых на строительстве железнодорожного Готардского тоннеля в Швейцарии.

Для создания тоннелей малого диаметра применяется горизонтальное бурение — длина до 2 км, диаметр до 1,2 м.

Применение проходческих щитов

  • при сооружении тоннелей различного назначения
  • при разработке месторождений полезных ископаемых подземным способом

Рабочие инструменты проходческих щитов

  • ножевое кольцо
  • опорное кольцо
  • щитовые домкраты
  • забойные домкраты
  • платформенные домкраты
  • трубы
  • пускорегулирующая аппаратура
  • горизонтальные и вертикальные перегородки

Виды щитов

Немеханизированные щиты

  • Немеханизированный щит — щит, используемый лишь для защиты забоя от обрушения, пока рабочий вручную или с помощью отбойного молотка производит из него выемку грунта.
  • Немеханизированный щит с кессоном — щит, применяемый для проходки в водонасыщенных грунтах, когда забой сзади щита перегораживается переборкой, а в образовавшееся пространство с помощью компрессора накачивается воздух (до давления в 2—5 атм), что «отжимает» грунтовые воды вглубь пород и защищает забой от их поступления. Способ весьма эффективен с инженерной точки зрения, но чрезвычайно вреден для здоровья рабочих, поскольку вызывает кессонную болезнь.

Механизированные щиты

Резец механизированного щита
  • Механизированный щит — щит (вернее, уже комплекс), на котором почти исключён ручной труд, и практически все операции выполняются оператором с пульта управления. Разработка грунта производится за счёт вращающегося на оси щита стального ротора с резцами, после чего грунт подаётся на конвейер, а с него — на вагонетки. В СССР этот тип щитов был впервые применён в 1949 году.
  • Механизированный щит с кессоном — механизированный щит с применением кессонирования забоя.
  • Механизированный щит с грунтопригрузом — механизированный щит, в котором разработанный грунт сначала подается в герметичную камеру грунтопригруза (в которой давление равно давлению в забое), а из неё удаляется шнековым конвейером. Этот вид щитов применяется в ситуациях, когда нельзя допустить малейшей просадки вышележащих слоев грунта, а специальные методы проходки туннелей в неустойчивых водонасыщенных грунтах (замораживание, водопонижение) не оправдывают себя.
  • Механизированный щит с гидропригрузом — механизированный щит, в котором разработанный грунт сначала подаётся в камеру гидропригруза, в которую, в свою очередь, под давлением (до нескольких десятков атм) подаётся бентонитовый раствор. Смешиваясь с ним, измельчённый разработанный грунт отводится по трубопроводу на поверхность, где в сепараторе отделяется от бентонита, который возвращается обратно в камеру гидропригруза. Это весьма дорогой, но наиболее современный вид щитов, который в отношении отсутствия просадок вышележащих слоев грунта ещё более совершенен, чем щит с грунтопригрузом.

Производители

К крупнейшим мировым производителям механизированных щитов относятся следующие компании:

Интересные факты

Существует легенда, что изобретателю проходческого щита Марку Брюнелю пришла в голову идея этого устройства, когда он наблюдал, как корабельный червь прокладывает дорогу в твердой дубовой щепке. Брюнель заметил, что только лишь голова маленького моллюска покрыта жесткой раковиной. С помощью ее зазубренных краев червь буравил дерево. Углубляясь, он оставлял на стенках хода гладкий защитный слой извести.

Примечания

См. также

Ссылки

dic.academic.ru
