Метановые баллоны X-STORE xperion CNG
Характеристики, таблица размеров и газовых баллонов X-STORE xperion CNG-4. Баллоны X-STORE – цилиндрические композитные (тип 4) газовые баллоны для метана.
Срок службы баллонов X-STORE – 20 лет.

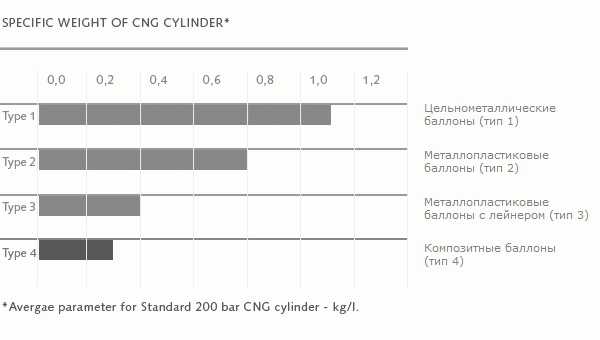

Баллоны X-STORE типа 4 – самые легковесные. В таблице приведен удельный вес баллонов (кг/л): видно, что соотношение массы баллонов к их вместимости – не более 0,3 кг на 1 литр!
Метан это легко! Ультралегкие баллоны X-STORE!
Газовые баллоны для автомобилей X-STORE CNG-4
| AH_210_HY_1 | AH_260_HY_1c | AH_260_HY_2a | AH_314_HY_1c | |
| Гидравлический объем, литров | 24,5 | 39 | 39 | 46 |
| Наружный диаметр, mm | 208 (+2/-1) | 260 (+13) | 260 (+6) | 309 (+6/-3) |
| Длина без клапана, mm | 960 (+9/-5) | 960 (+10/-5) | 930 (+10/-5) | 805 (-6) |
| Порожний вес, kg | 9,5 (+1/-1) | 13,5 (+2/-1) | 13,5 (+2/-1) | 14 (+1) |
| Рабочее давление @15°С, bar | 200 | 210 | 210 | 200 |
| Объем КПГ, Nm3 | 6 | 9,8 | 9,8 | 11,2 |
| Вес КПГ*, kg | 4,5 | 7,4 | 7,4 | 8,4 |
| Модель | Hybrid | Hybrid | Hybrid | Hybrid |
| Способ крепления | За горловину | За горловину | Хомутами | Хомутами |
| Сертификация | ECE R110 | ECE R110 | ECE R110 | ECE R110; ISO 11439 |
* при плотности в 0,75 кг/м3
| AH_390_HY_2 | AH_390_HY_1 | |
| Гидравлический объем, литров | 64 | 90 |
| Наружный диаметр, mm | 379 (+2/-4) | 379 (+2/-4) |
| Длина без клапана, mm | 798(±7) | 1028 (+7/-9) |
| Порожний вес, kg | 25 (±1,5) | 30 (±1,5) |
| Рабочее давление @15°С, bar | 200 | 200 |
| Объем КПГ, Nm3 | 15,7 | 22 |
| Вес КПГ*, kg | 11,7 | 16,5 |
| Модель | Hybrid | Hybrid |
| Способ крепления | Хомутами | Хомутами |
| Сертификация | ECE R110; ISO 11439 | ECE R110; ISO 11439 |
Газовые баллоны для автобусов и грузовой техники X-STORE
| AH_327_HY_1 | AC_430_1 | TH_390_1b | |
| Гидравлический объем, литров | 131 | 190 | 190 |
| Наружный диаметр, mm | 330 (+3/-6) | 432 (+4/-5) | 365 (+5/-3) |
| Длина без клапана, mm | 1988 (-20) | 1690 (+10/-15) | 2312 (+14/-17) |
| Порожний вес, kg | 46 (±5) | 46 (±5) | 80 (-10) |
| Рабочее давление @15°С, bar | 200 | 200 | 250 |
| Объем КПГ, Nm3 | 32 | 46,5 | 52,8 |
| Вес КПГ*, kg | 24,0 | 34,8 | 39,6 |
| Модель | Hybrid | Super Lightweight | Hybrid |
| Способ крепления | За горловину | За горловину | За горловину |
| Сертификация | ECE R110; ISO 11439 | ECE R110; ISO 11439 | ISO 11439 |
* при плотности в 0,75 кг/м3
| TH_500_HY_2 | TH_500_HY_4 | TH_500_HY_5 | |
| Гидравлический объем, литров | 235 | 235 | 210 |
| Наружный диаметр, mm | 495 (+6/-5) | 488 (+6/-5) | 495 (+6/-5) |
| Длина без клапана, mm | 1628 (+17/-8) | 1766 (+14/-8) | 1500 (+17/-6) |
| Порожний вес, kg | 104 (±5) | 85 (±7) | 97 (±5) |
| Рабочее давление @15°С, bar | 250 | 200 | 250 |
| Объем КПГ, Nm | 65,3 | 57,4 | 58,4 |
| Вес КПГ*, kg | 49,0 | 43,1 | 43,8 |
| Модель | Hybrid | Hybrid | Hybrid |
| Способ крепления | Хомутами | За горловину | Хомутами |
| Сертификация | ISO 11439; NGV2-2007 | ECE R110; ISO 11439 | ECE R110; ISO 11439; NGV2-2007 |
* при плотности в 0,75 кг/м3
