Металлорукав для электропроводки. Виды и устройство. Применение

Часто электрическая проводка нуждается во вспомогательной защите, которую может обеспечить металлорукав для кабеля. Он предохраняет электрическую проводку от механических повреждений, уменьшает степень влияния внешних электромагнитных излучений, защищает провода и кабели от влаги, химических реагентов, не позволяет повредить провод во время установки. Такой гибкий кабель-канал уменьшает вероятность возгорания при коротком замыкании. При сильном нагревании электропроводки, находящейся в металлическом рукаве, распространение пламени по нему невозможно.

Основной сферой применения являются места с опасностью возгорания и внешних воздействий на электрическую проводку. Это могут быть уличные сети освещения, производственные цеха, общественные здания, склады. Проведение электрической проводки в деревянных домах в металлическом рукаве запрещается. Это связано с большим риском возгорания при перегреве проводов, а также возможном повреждении рукава.

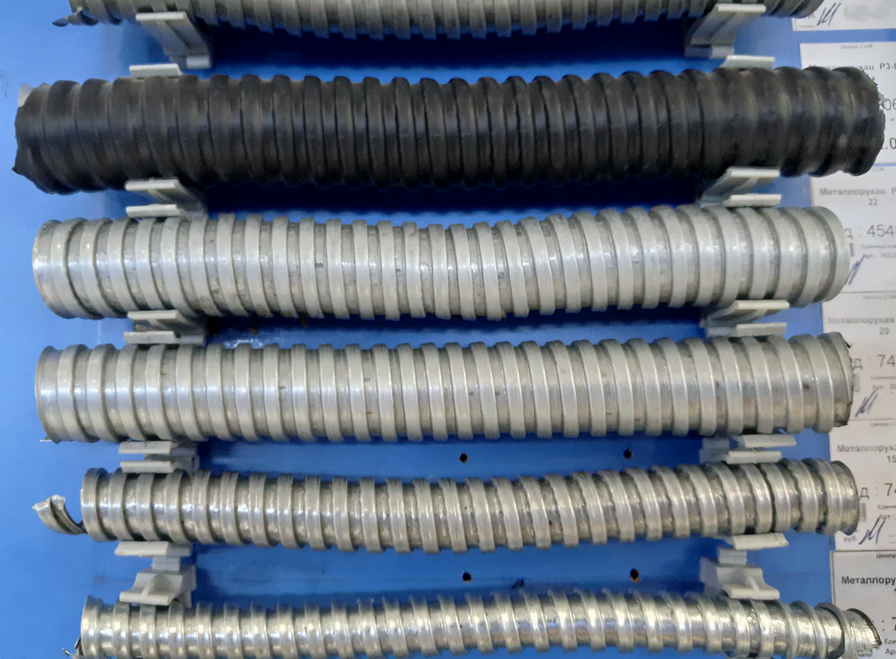

Сегодня изготовители электротехнической продукции предлагают несколько видов металлического гофрированного рукава:

Из луженой жести. Негерметичный металлический рукав, изготовленный из жести, которая перед скруткой в гофру обрабатывается электролитическим лужением, с применением оловянного напыления. Этот защитный слой предохраняет гофру от коррозии, что увеличивает срок его службы. Между стыками в качестве изоляции применяется полипропиленовая пленка, которая способна защитить рукав от проникновения влаги. Поэтому такой металлорукав применяется для монтажа электрической проводки в помещениях с высокой влажностью.

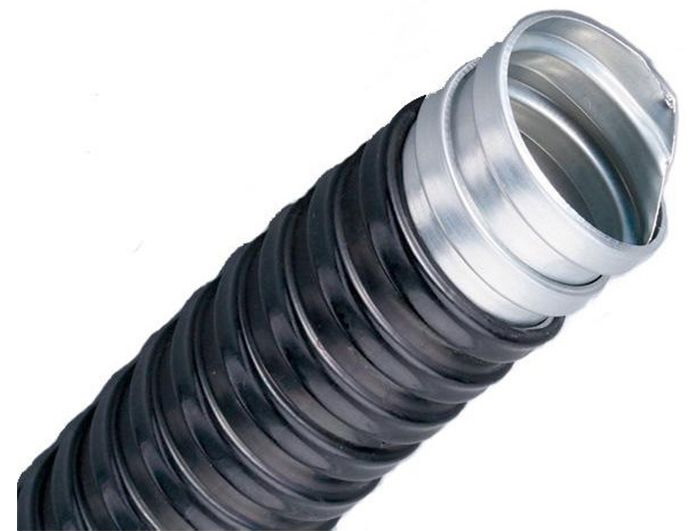

В поливинилхлоридной изоляции. Такая конструкция обладает герметичными свойствами, и при монтаже обеспечивает герметичность стыка. Она защищает провода и кабели от солнечного света, проникновения влаги и воды, химического и механического воздействия. Металлические гофры в ПВХ изоляции могут применяться для скрытой и открытой электропроводки, как в помещении, так и снаружи дома.
Однако специалисты рекомендуют монтировать проводку в металлической гофре в траншеях или тоннелях. Фирмы производители заверяют, что изолированный ПВХ изоляцией металлический рукав можно укладывать даже во взрывоопасных зонах.

Из нержавеющей стали. Эта разновидность металлической гофры для электропроводки производится из нержавеющей стали, имеет высокую стоимость, но обладает высокими эксплуатационными параметрами, длительным сроком службы.

Особенности укладки

Металлорукав можно применять для открытой и скрытой проводки линии, кроме следующих мест:

При образовании сети напряжением выше 380 В. Линия должна быть проложена на несгораемой подкладке из металла или асбеста.
При создании линии на быстро воспламеняемых поверхностях – дереве, гипсокартоне, пластмассе и т.д.

Перед укладкой устанавливаются опоры для крепления рукава. Обычно их изготавливают из арматуры, забитой в стену. Существуют металлические рукава, оснащенные специальными креплениями на метизы.

Для качественного монтажа применяют специальные крепления:соединительные муфты, хомуты и скобы. Если экономить на таких креплениях, то будут нарушены правила установки, а также создается опасность для человека и снижается срок эксплуатации рукава. Важным моментом является использование вводных и соединительных муфт, которые дают возможность обеспечить герметичное соединение гофры в одну линию. Если соблюдать все правила применения креплений и муфт, то внутрь рукава не будет проникать пыль и влага. Вводные муфты соединяют гофру к распределительному щиту.

Перед прокладкой линии следует правильно выбирать длину рукава. В линии не должно быть слишком много соединений и изгибов металлической гофры. Это позволяет более экономно расходовать материалы, и обеспечить безопасность линии.

Правила монтажа

Перед укладкой проводки следует нарисовать схему и произвести ее разметку. Это даст возможность учесть углы изгиба и другие особенности.
Проверить целостность металлорукава на предмет наличия механических повреждений.
Снаружи и внутри не должно быть грязи.
Перед установкой следует удалить все лишние элементы: защитную транспортировочную пленку, крепления для перевозки и т. д.
Разматывать бухту с гофрой следует с соблюдением осторожности, не тянуть ее, так как произойдет ее растяжение и потеря прочности.
Для выбора и укладки лучше обратиться к услугам электромонтера, так как рассмотренная информация имеет только ознакомительный характер, а окончательное решение должно быть за специалистом.
Не допускается попадание сварки на поверхность рукава, так как это повредит его, а если в нем имеется пыль, то может произойти возгорание.
После монтажа линию следует проверить на отсутствие повреждений.
Если при установке линии необходимо использовать сварку, либо рядом проводятся сварочные работы, то следует предохранить металлорукав от перегрева.

Металлорукав в деревянном доме

Прокладка электрических проводов и кабелей по поверхности дерева запрещается, что можно объяснить следующими факторами:

При повреждении защиты электропроводка создает определенную опасность для деревянного строения. Электромонтер при укладке проводки может не увидеть повреждения гофры, либо скрыть это, чтобы не заменять рукав новым.
Опасность от грызунов. По дереву они способны быстро проникнуть в металлическую гофру и нанести повреждения проводам. После этого придется демонтировать весь рукав и искать место разрыва. Также в рукаве накопится много древесной пыли, способной быстро воспламеняться.

Для прокладки скрытой проводки в деревянном доме существует два способа:

Применение металлической трубы.
Укладка кабеля под штукатуркой.

Это дорогостоящие методы. Наиболее оптимальным является первый из них, так как штукатурка постепенно растрескается, и придется менять провода, затрачивая много времени и финансовых вложений.

Для открытой проводки лучше применять гофрированные пластиковые трубы или короба, которые не поддерживают горение. Недостатком такой прокладки является непривлекательная конструкция уложенной проводки. Кабель можно проложить по стене, подложив под него металлическую или асбестовую прокладку, выступающую по бокам на 10 см с каждой стороны.

Советы по выбору

Для правильного выбора металлического рукава необходимо определить условия, в которых он будет работать.

Во влажных помещениях потребуется герметичное исполнение, не пропускающее влагу.
Для обычного сухого помещения можно применять негерметичное исполнение с оцинкованным покрытием.
Если предполагаются жесткие условия работы электропроводки, то лучшим выбором будет металлическая гофра с поливинилхлоридной изоляцией.

Гофрированный рукав продается обычно в бухтах по 30 или 50 метров. Его отрезают по размеру инструментом для резки металла.

Преимущества металлорукава в ПВХ оболочке

Защита от поражения электрическим током. При использовании обычного, неизолированного металлорукава в случае повреждения или износа изоляции проводов, проложенных внутри него, рукав может оказаться под напряжением и представлять угрозу человеческой жизни. Применение металлорукава в ПВХ оболочке Р3-ЦПнг исключает риск поражения электрическим током
Защита от коррозий. Несмотря на то, что негерметичный металлорукав Р3-ЦХ выполнен из оцинкованной стали и, формально, имеет защиту от коррозии, «ахиллесовой пятой» в нем являются края ленты, из которой «навит» рукав. Дело в том, что большой, широкий рулон оцинкованной стали разрезается на ленты нужной ширины для производства металлорукава. В процессе эксплуатации готового изделия именно в этих местах начинается активный процесс ржавения. Герметичная оболочка из ПВХ пластиката увеличивает срок службы металлорукава и надежно защищает оцинкованную ленту от коррозии.

Повышенная водо- и пыленепроницаемость. В отличие от обычных металлорукавов,металлорукав Р3-ЦПнг имеет высокую степень защиты от внешних воздействий — IP65
Пожаробезопасность. Полимерное покрытие из ПВХ материала металлорукава Р3-ЦПнг не поддерживает горение. Таким образом, применение металлорукавов в данном исполнении в полной мере отвечает требованиям противопожарной безопасности
Расширенный диапазон использования. Благодаря улучшенным характеристикам герметичного металлорукава Р3-ЦПнг в сравнении с обычным, существенно расширяется сфера его применения: возможна открытая прокладка металлорукава, транспортировка порошкообразных, сыпучих веществ, а также применение его в системах вентиляции, кондиционирования и обогрева
Повышенная механическая прочность.
Полимерное покрытие металлорукава в ПВХ изоляции обеспечивает ему дополнительную механическую прочность, большее разрывное усилие и защиту от механических повреждений

Соответствие заявленных размеров фактическим. Не секрет, что многие производители в целях сокращения себестоимости снижают материалоемкость изделия, что не может не сказываться на качестве изделия и удобстве протяжки кабеля. По результатам независимой экспертизы отклонение внутренних диаметров в металлорукавах других производителей достигает 10%, причем не в пользу покупателя!

Типоразмер	минимальный радиус изгиба металлорукава Р3-ЦПнг, (мм)	минимальный радиус изгиба металлорукава прочих производителей, (мм)
Р3-ЦПнг 15	75	130
Р3-ЦПнг 20	90	130
Р3-ЦПнг 38	180	325

Минимальный радиус изгиба. Неотъемлемым преимуществом герметичного металлорукава, в сравнении с другими производителями, является его особая гибкость. Степень гибкости рукава определяется понятием «минимальный радиус изгиба». Чем меньше данный показатель, тем более гибким является изделие и тем больше возможностей для организации монтажа в условиях ограниченного пространства, имеющего повороты и неровности.
Широкий диапазон диаметров металлорукавов для удовлетворения самых разнообразных нужд. В ассортименте компании представлены металлорукава в оболочке диаметрами от 6 до 100 мм. Профессиональный подход к продукту — 13 типоразмеров рукавов.
Весь спектр необходимых фитингов и аксессуаров для монтажа
. Для надежного соединения и подключения металлорукава Р3-ЦПнг к электрооборудованию (распределительным коробкам, трубам, корпусам щитовых устройств) в ассортименте представлены различные типы фитингов, взрывобезопасных распаечных коробок, кабельных вводов и металлических скоб. Все фитинги и распаечные коробки монтируются вручную, не требуя использования специализированного инструмента
Наличие всей необходимой сопроводительной документации для строительства: пожарных сертификатов и сертификатов соответствия
Конкурентоспособные низкие цены

Принимаем предложения и заявки по реализации планов импортозамещения, а также по вопросам сотрудничества

тел. в Калуге +7(4842) 92-63-86 доб.107
email: [email protected]
При обращении, просьба обязательно указывайте ИНН вашей компании

Могу ли я использовать металлический шланг для пищевых продуктов?

Можно ли использовать металлический шланг для пищевых продуктов?

Автор: Эбби Свитана | Дата: 3 июня 2020 г.

Это сложный вопрос…

Наши клиенты часто задают нам вопрос: «Можно ли использовать металлический шланг для пищевых продуктов?» Это простой вопрос, но ответ не всегда так прост.

Быстрый ответ: нет, металлический шланг, как правило, нельзя использовать для транспортировки пищевых материалов. Это никак не связано с возможностями производителя или качеством материалов, используемых в шланге. Напротив, несмотря на то, что используемая сталь действительно может быть «пищевой», гофры в шланге потенциально могут задерживать пищевые среды и затруднять очистку шланга до надлежащего стандарта. Вместо этого вы обычно видите шланги из ПТФЭ в этих типах приложений. Единственным исключением из этого правила может быть температура среды, достаточно высокая для уничтожения любых бактерий, что в некоторых случаях позволяет использовать металлический шланг.

Однако тот факт, что металлические шланги, как правило, не могут использоваться для транспортировки материалов, пригодных для пищевых продуктов, не означает, что металлические шланги не могут применяться в других сферах производства! Просто нужно знать, где их искать…

Металлический шланг для пищевой промышленности

Системы очистки на месте

Ключевым компонентом производства продуктов питания, требующим использования металлических шлангов, являются системы безразборной мойки (CIP). Системы очистки на месте служат для очистки и дезинфекции внутренней поверхности трубопроводной системы в рамках плановой очистки производственной линии или при переводе производства на другой продукт. В этих системах для очистки системы трубопроводов используется пар и химикаты (например, гидроксид натрия), что может негативно сказаться на любых неметаллических шлангах, используемых в системе. Вместо этого неметаллические шланги снимаются для очистки отдельно, а металлические шланги устанавливаются на их место в процессе очистки. Эти металлические шланги лучше подходят для работы с высокотемпературным и едким чистящим раствором, проходящим через систему, что делает металлический шланг оптимальным решением для этого применения.

Шланги с паровой оболочкой

Шланг с рубашкой может быть подходящим решением для перекачки пищевых продуктов, если среда вязкая или склонна к засорению линии.

Особый тип металлического шланга в сборе, который часто используется в пищевой промышленности, представляет собой рукав с оболочкой. Шланги с рубашкой состоят из двух частей: внутреннего шланга, по которому подается первичная среда, и внешнего канала, по которому подается вторичная среда, используемого для повышения (или понижения) температуры первичной среды. Для применений в пищевой промышленности вторичной средой часто является пар. Эти шланги используются для перекачивания пищевых продуктов, которые в противном случае были бы слишком толстыми, чтобы течь свободно, или могут затвердеть внутри шланга, вызывая засорение линии. Пар, подаваемый по внешнему шлангу, нагревает первичную среду, делая ее менее вязкой и облегчая ее прохождение по системе трубопроводов.

Теперь вы, наверное, думаете… Но подождите, разве вы не говорили, что металлический шланг вообще нельзя использовать для перекачки пищевых материалов? Да, это правда. Гофрированный металлический шланг вообще не рекомендуется для перекачки пищевого продукта. Тем не менее, использование металлического шланга в этом случае допустимо, если позже продукт будет подвергаться дальнейшей обработке или пастеризации, что устраняет любые присутствующие бактерии.

До этого момента можно было использовать металлический шланг.

Соединители для газовых приборов

Последний тип металлического шланга, который используется в пищевой промышленности, — это соединители для газовых приборов. Они широко используются в ресторанах и коммерческих кухнях для подключения газовых линий к газовым приборам, таким как плита или гриль. Наряду с пожаробезопасностью использование металла в этом приложении обеспечивает более надежное решение, поскольку шланги часто задействуются, когда приборы, к которым они подключены, ежедневно перемещаются для плановой очистки.

Что насчет моего заявления?

Металлические шланги могут найти множество применений в пищевой промышленности, если вы просто знаете, где их искать. У вас есть потенциальное применение шланга, связанного с пищевыми продуктами, и вы не уверены, можете ли вы использовать металл? Дайте нам знать, и мы будем рады помочь!

Свод правил Калифорнии, раздел 8, раздел 538.

Спецификации шлангов, металлических шлангов, гибких металлических шлангов и трубок.

Перейти к основному содержанию

Эта информация предоставляется бесплатно Департаментом производственных отношений. со своего веб-сайта www.dir.ca.gov. Эти правила предназначены для удобства пользователя, и не делается никаких заявлений или гарантий, что информация является текущим или точным. Полный отказ от ответственности см. на странице https://www.dir.ca.gov/od_pub/disclaimer.html.

Подраздел 1. Приказы по технике безопасности для бестопочных сосудов под давлением
Статья 7. Система компримированного и сжиженного природного газа

Вернуться к индексу
Новый запрос

(a) Шланги и металлические шланги должны быть изготовлены из материалов, устойчивых к коррозии и воздействию природного газа, или покрыты ими.

(b) Шланги, металлические шланги, гибкие металлические шланги и трубки должны быть пригодны для работы в самых жестких условиях давления и температуры, ожидаемых при разрывном давлении, по крайней мере, в 4 раза превышающем максимальное рабочее давление. Гибкий металлический шланг или труба с шарнирными соединениями должны использоваться для операций по перекачке, где рабочая температура при перекачке будет ниже минус 20 градусов по Фаренгейту.

(c) Соединения для шлангов, металлических шлангов, гибких металлических шлангов и трубок должны быть рассчитаны на разрывное давление, по крайней мере, в 4 раза превышающее наиболее жесткие ожидаемые условия давления и температуры.

(d) Компоненты шланга и металлического шланга должны быть испытаны после сборки и перед использованием на давление не менее чем в 2 раза превышающее рабочее давление, а также испытаны на пневматическое давление не менее 600 фунтов на квадратный дюйм под водой. После первоначальной установки все шланги должны подвергаться визуальному осмотру через такие промежутки времени, которые необходимы для обеспечения их безопасности при использовании. Ни в коем случае такой интервал проверки не должен превышать одного года. Шланг должен проверяться на герметичность с помощью мыльной пены или аналогичного средства не реже одного раза в год, и любая утечка должна быть причиной отказа. Это испытание должно быть записано, и протокол должен быть доступен квалифицированному инспектору.

(e) Все шланги, металлические шланги, гибкие металлические шланги и трубки, а также их соединения должны содержаться в безопасном состоянии.

(f) Во время транспортировки все шланги и гибкие металлические шланги и трубки, которые будут использоваться в операции по транспортировке, включая их соединения, должны быть защищены от износа или повреждения и закрыты колпачками.

(g) Шланги, металлические шланги, гибкие металлические шланги и трубки должны иметь четкую маркировку либо постоянно прикрепленной биркой изготовителя, либо четкой маркировкой через каждые 5 футов, указывающей название или торговую марку изготовителя, рабочее и рабочее давление.
