Металлическая Плоская Скрепляющая Часть На Концах Труб, Валов 6 Букв
Решение этого кроссворда состоит из 6 букв длиной и начинается с буквы Ф
Ниже вы найдете правильный ответ на Металлическая плоская скрепляющая часть на концах труб, валов 6 букв, если вам нужна дополнительная помощь в завершении кроссворда, продолжайте навигацию и воспользуйтесь нашей функцией поиска.
ответ на кроссворд и сканворд
ФЛАНЕЦ
предыдущий следующий
ты знаешь ответ ?
ответ:
связанные кроссворды
- Фланец
- Деталь для соединения труб, резервуаров, валов
- Металлическая плоская скрепляющая часть на концах труб, валов
- Фланец
- Металлическая плоская скрепляющая часть на концах труб 6 букв

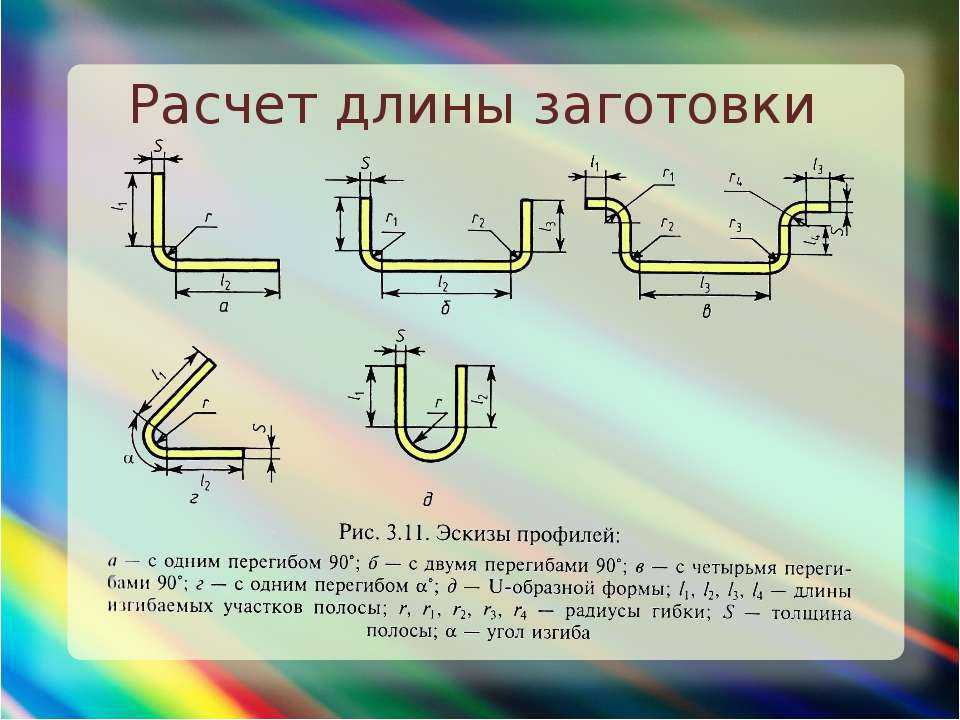

- Отогнутая под прямым углом кромка металлического листа 6 букв
- Плоское кольцо или диск с отверстиями под болты или шпильки и пазом для уплотнения (прокладки) 6 букв

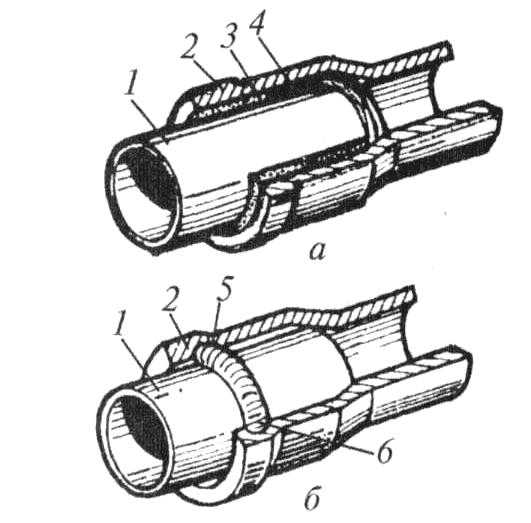

- Соединительная деталь трубы 6 букв
похожие кроссворды
- Металлическая плоская скрепляющая часть на концах труб, валов
- Металлическая плоская скрепляющая часть на концах труб 6 букв
- Соединительнотканная пластинка, скрепляющая мышцы с костями 9 букв
- Петля в хомуте, скрепляющая оглоблю с дугой 3 буквы
- Круто изогнутая деревянная часть упряжки, скрепляющая оглобли с хомутом 4 буквы
- Накладка, скрепляющая или украшающая угол (рамы, ящика, переплета) 10 букв
- Дугообразно изогнутая скрепляющая часть остова какого-нибудь сооружения 5 букв
- Навинчивающаяся на винт или болт скрепляющая деталь 5 букв
- Застежка, скрепляющая концы могущая служить и украшением 6 букв
- Большой бидон; плоская походная бутылка
- Широкая плоская мягкая кисть, употр.
в живописи и в малярном деле - Маленькая плоская шапочка татарского образца, надеваемая под шапкой
- Плоская кривая, особый вид улитки паскаля
в живописи и в малярном делекроссворд #3407. Версия для печати
absite.ru: кроссворд #3407. Версия для печатиПо горизонтали:
1. Пелена пыли, дыма, пара, копоти, делающая воздух непрозрачным, мгла.
4. Сестра супруга.
7. Прыжок в балете, во время которого ноги танцора быстро скрещиваются в воздухе, касаясь друг друга.
11. Молодая ветка.
12. Пьеса, составленная из заимствованных мелодий.
13. Аллигаторова груша.
14. Трубка гибкого материала, свёрнутого для хранения.
15. Перекладина в курятнике.
17. Посетитель, покупатель, заказчик.
18. Деталь в машинах для подвешивания, цепляния.
20. Выгоревшее место в лесу.
21. Плавный парный бальный танец.
24. Колонна.
27. Чертёжный прибор.
28. Область чрезвычайно низкого давления.
29. Растение, листья которого сворачиваются при прикосновении к ним.
30. Лёгкая жилая постройка в некоторых странах.
32. Метание дротиков в круглую мишень.
35. Растения с тонкими, длинными стеблями.
38. Шест в поле для указания границ земельных участков.
39. В театре: лестница, ведущая в помещение под сценой.
41. Металлическая плоская скрепляющая часть на концах труб, валов.
43. Представитель самого крупного отряда млекопитающих.
44. Испытание, проверка.
46. Зимние тёплые сапоги.
47. Сорт итальянского вермута.
48. Старинное метательное оружие.
49. Основное оружие подводной лодки.
50. Книжка для первоначального обучения грамоте.
51. Единица объёма в системе английских мер.
По вертикали:
1. Животное отряда непарнокопытных, нос и верхняя губа которого вытянуты в небольшой хобот.
2. Предметы комнатной обстановки.
3. Револьвер, созданный бельгийским оружейником и названный его именем.
4. Застёжка, вдеваемая в манжет русской рубашки.
5. Широкий плоский конец чего–нибудь.
8. В скандинавских поверьях: сверхъестественное существо, враждебное людям.
9.
Трёхсложный стихотворный размер.10. Ученик Христа.
16. Искусный сложный маневр.
17. Устройство для управления тормозной системой подвижного железнодорожного состава.
19. Люди, предметы, расположенные или движущиеся друг за другом вытянутой линией.
20. Спортсмен, занимающийся гимнастикой.
21. Приспособление в ударном механизме оружия, служащее упором для поднятого курка.
22. Крепкий спиртной напиток.
23. Североамериканское млекопитающее семейства куньих.
24. Горючая и обычно опьяняющая жидкость, добываемая особой перегонкой веществ, содержащих сахар или крахмал.
25. Трава с твёрдыми узкими и длинными листьями.
26. Кусок бревна, расколотого пополам.
30. Солдат, рядовой.
31. Место, откуда что–нибудь распространяется.
33. Порядок букв, принятый в азбуке.
34. Рыболовное судно.
36. Помещение при церкви для хранения утвари и одежды.
37. Клапан для регулирования расхода жидкости, пара или газа в некоторых технических устройствах.
38. Укрепляющееся в быту, науке или искусстве понятие.
40. Предсказатель будущего.
42. Рыба семейства карповых.
44. Небольшой автомобиль для перевозки грузов и пассажиров.
45. Одноклеточный организм.
©Автор кроссворда Константин Ермаков
Полная версия страницы с онлайн кроссвордом: https://absite.ru/crossw/3407.html
Реклама в Интернет |
Все Кулички
Базовая функция | Основы GD&T
Обозначение: Определение: Базы — это теоретически точные точки, оси, линии и плоскости или их комбинация, полученные из базовых элементов. Базовый элемент — это материальная поверхность или элемент размера (состоящий из нескольких поверхностей или вращающихся поверхностей), который обозначен символом базового элемента. Вы можете думать о якорях темы для всей части.
Это поверхность или элемент, на который ссылаются другие элементы. Обычно это важная функциональная функция, которую также необходимо контролировать во время измерения.
Все символы GD&T, за исключением допусков формы (прямолинейность, плоскостность, округлость и цилиндричность), могут использовать базы, чтобы указать, какое геометрическое управление необходимо для детали.
Datum Features vs Datums:
Важно знать разницу между Datum Features и Datums. Хотя они связаны друг с другом, они действительно разные сущности. Это особенно важно знать при изучении теорий геометрических размеров и допусков, а также при настройке базовой системы отсчета.
Исходные данные являются теоретическими, и только моделируются с помощью измерительного оборудования (измерительные штифты, гранитные плиты, угловые пластины, компьютерные плоскости и т. д.)
где измерительное оборудование будет физически касаться или измерять. Как правило, это важные функциональные поверхности.
Как опорные элементы отображаются на чертеже
Базовые элементы на чертеже обозначаются заглавными буквами. Эти буквы находятся в прямоугольниках и привязаны к исходным элементам с помощью черного треугольника. Эта буква также будет отображаться в любой рамке управления элементами, использующей этот базовый элемент в качестве ссылки. Рамка управления элементами будет ссылаться на столько опорных элементов, сколько необходимо для фиксации всех необходимых степеней свободы, это создает так называемую опорную рамку опорных элементов.
Обозначения, важные для чертежей
Как уже говорилось ранее, опорными точками могут быть точки, оси, линии и плоскости или их комбинация. Тем не менее, важно, чтобы опорные элементы были правильно указаны на чертеже, чтобы гарантировать, что контролируется правильный тип элемента. Элементы базы могут быть либо поверхностью, либо элементом размера, в зависимости от того, как применяется символ.
Символ базового элемента на поверхности
- Точка со сплошной или пунктирной линией выноски с размещенным на ней символом базового элемента. Пунктирная линия выноски указывает на дальнюю боковую поверхность.
- Символ базового элемента, размещенный непосредственно на плоской поверхности.
- Символ, размещенный на выносной линии поверхности базового элемента.
- Стрелка выноски с символом базового элемента, указывающим на плоскую поверхность.
- Символ помещен на размер размера, но размещен со смещением стрелок размера.
- Размещено за рамкой управления элементом, примененной к поверхности. (Опорный элемент контролируется геометрически.)
Когда символ указывается в указанных выше методах, это означает, что базовым элементом является поверхность, связанная с этим символом.
Символ базового элемента на элементе размера
- Символ размещается на размерной линии прямо на линии размерных стрелок.
- Символ, размещенный на стрелке выноски размера.
- Символ, размещенный на неплоском элементе размера.
- Размещено за рамкой управления элементом, которая применяется к элементу размера.
- Символ, размещенный на стрелках размера.
- Размещается как половина в измерении размера с открытым концом (в соответствии со стрелкой).
Несколькими общими элементами базовых элементов размера являются отверстия, цилиндры, прорези или выступы. Эти элементы обычно приводят к тому, что базой является ось или плоскость (средняя плоскость). Например, исходная точка отверстия, обозначенная выше как Datum Feature C, будет осью этого отверстия, а НЕ поверхностью самого отверстия. Обратите внимание, что в этом примере материальная опорная функция — это поверхность самого отверстия, а опорная точка — это теоретически точная ось этой цилиндрической поверхности.
Будьте ведущим инженером в своей компании
Изучайте GD&T в удобном для вас темпе и уверенно применяйте их в реальном мире.
Пройти обучение GD&T
Все символы
Какие существуют типы гаек и болтов?
Дом // Крепежные компоненты // Какие существуют типы гаек и болтов? //
Ресурсы продукта
Давайте начнем с общего определения. Болты представляют собой резьбовые соединения с внешней наружной резьбой. Они сопрягаются с гайками, имеющими внутреннюю резьбу.
В этой статье мы рассмотрим:
- Для чего используются орехи?
- Когда использовать болты вместо винтов
- Типы болтов
- Типы гаек
- Зачем использовать шайбы с гайками и болтами?
- Как шайбы взаимодействуют с болтами?
- Как правильно выбрать гайку для болта
- Направляющая для болтов
- Описание сортов орехов
- Части болта
- Размеры болтов
- Размеры шестигранной гайки
- Размеры метрических болтов и гаек
Для чего используются орехи?
И болт, и гайка захватывают скрепляемые материалы, создавая болтовое соединение, а гайка также предотвращает осевое перемещение.
Действие болтового соединения сводится к осевому прижимному усилию, обеспечиваемому гайкой и стержнем болта, который действует как стержень, прижимающий соединение к боковым силам сдвига. Вот почему так много стержней болтов без резьбы — это делает стержень более прочным.
Когда использовать болты и винты
Часто предполагается, что разница между болтами и винтами заключается в инструментах, используемых для их установки – отвертке для винта и гаечном ключе для болта. Однако это не всегда так. Болты могут иметь головки, которые мы связываем с винтами, и для их установки требуется отвертка. Даже в некоторых винтах используются гайки, поэтому мы имеем дело с серыми областями.
Существует так много разных болтов и винтов, и некоторые из них имеют сходство. Где они различаются в общих чертах, поможет вам решить, какой из них использовать:
Болты | Винты |
Неконусный | Конический |
Используется гайка и шайба | Используется шайба и иногда гайка |
Резьба обеспечивает более сильную удерживающую способность | Резьба обеспечивает надежный захват |
Лучше всего подходит для тяжелых условий эксплуатации | Лучше всего подходит для легких приложений |
Решение, которое вы выберете, действительно зависит от применения и материалов, которые вы крепите.
Для легких материалов, таких как пластик, фанера и гипсокартон, лучше всего использовать шурупы. То есть большую часть времени. Болты также изготавливаются из пластика, но в основном они используются для электроники, поскольку они легкие, устойчивые к коррозии и обеспечивают отличную изоляцию.
Для тяжелых условий эксплуатации и более тяжелых материалов, таких как бетон и металлы, используйте болты.
Типы болтов
Типы головок болтов
Типы головок болтов предназначены для предусмотренной функции болта, позволяя монтажному инструменту захватить головку. Ниже приведены примеры различных типов головок болтов. Как видно здесь, болты могут иметь прорези или приводы, как и винты.
Таблица идентификации головок болтов
Шестигранник Можно захватывать инструментами со всех сторон и при необходимости даже устанавливать вручную. | Купол Эти декоративные головки болтов трудно отвернуть снаружи, что повышает уровень безопасности. |
Изогнутый Показанный здесь пример представляет собой болт с проушиной для подъема, но доступны болты другой формы для специальных применений |
Квадрат Обеспечивает удобный захват ключей для затяжки гаек |
Пентагон Разработан для защиты от несанкционированного доступа благодаря отсутствию инструментов Torx и Hex |
Плоский Болты с плоской головкойимеют потайную головку, что позволяет экономить место в приложениях. |
Многие различные головки болтов имеют шестигранную конструкцию.
Руководство по идентификации болтов
Какие бывают типы болтов? Каждый болт предназначен для определенного применения.
Ниже приведены описания болтов, чтобы дать вам представление об их возможностях:
Типы болтов
Анкер Используется в строительной отрасли для крепления конструктивного элемента к бетонной плите или залитому фундаменту. | Шторка Для структурных применений, где доступ ограничен с одной стороны, что позволяет завершить запирание. | Двойной конец Болт с резьбой на обоих концах, также называемый шпилькой. Используется для более эффективного крепления двух фланцев или труб. |
Каретка Самостопорящийся болт с куполообразной головкой и квадратным сечением внизу. Используется в основном в петлях и замках для обеспечения уровня безопасности, позволяя снимать болт со стороны гайки. | Глаз Используется для подъемных работ. Некоторые из них предназначены для тяжелых нагрузок, в то время как другие предназначены для использования без нагрузки. | Шестигранник Характеризуется шестигранной головкой, существует множество различных типов болтов с шестигранной головкой. Обычно используется в машиностроении и строительстве и доступен с полной или частичной резьбой. |
Пятиголовка Узкоспециализированный болт с пятигранной головкой. Обычно используется для обеспечения безопасности на крышках люков и наземных крышках. | Плечо Работает как вал или ось, которая может удерживать вращающуюся часть, например подшипник. Также называется винтом с буртиком и болтом для зачистки. | T Головка Также известен как Т-образный паз. |
U-образный болт Применяется в самых разных областях: от опорных труб до приводных валов автомобилей и выхлопных систем. | J-болт Также называется крюкообразным болтом и обычно используется в строительных конструкциях, таких как кровля и крепление стен к бетонному фундаменту. | Лифт Назван в честь своего первоначального использования в элеваторных системах. Сегодня он используется на сборочных линиях, мебели и различных потребительских товарах. Большая круглая головка и низкий профиль обеспечивают большой зазор |
Фланец Фланец действует как шайба для распределения нагрузки. Обычно используется для соединения водопроводных труб, трансмиссии и двигателя автомобиля и других механических устройств. | Вешалка Соединяет две поверхности, скрывая болт. Часто используется для подвешивания электрических проводов, арматуры и листового металла. | Отставание Эти болты, также известные как шурупы с запаздыванием, обычно используются для соединения тяжелых пиломатериалов и оборудования для лаг с деревянными полами. |
Вставляется в углубление и с помощью наложенной гайки фиксируется болт от проворачивания. Распространен в строительстве и автомобилестроении.
Типы гаек
Подавляющее большинство гаек, независимо от их типа, имеют шестигранную форму. Это потому, что шесть сторон облегчают поворот. Гайке требуется всего одна шестая оборота, чтобы достичь следующей плоской параллели. Гайка с меньшим количеством сторон требует больше времени для установки. Доступны другие формы, которые предназначены для конкретных нужд.

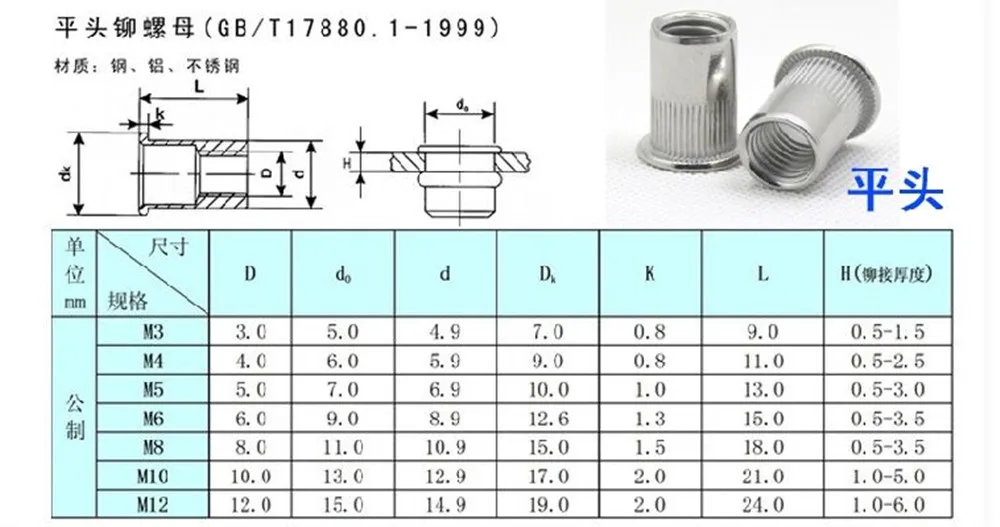

Типы гаек
Купол Защищает резьбу болтов снизу, сохраняя при этом чистый внешний вид. | Желудь Тип накидной гайки с такими же характеристиками. Назван в честь своей головы, имеющей форму желудя. Колпачковые гайки используются во всех отраслях промышленности и также устойчивы к вибрации. | Крыло Боковые крылья позволяют быстро и легко затягивать и снимать вручную. По этой причине его не следует использовать при наличии вибрации. |
Варенье Низкопрофильные гайки, которые при зажатии стандартной гайки предотвращают ослабление. Также используется, когда стандартная гайка не подходит. | Фланец Фланец служит шайбой, равномерно распределяя нагрузку. Обычно используется в автомобильной промышленности на выхлопных газах. | Муфта Хотя обычно это не болтовые гайки, они используются для соединения резьбовых стержней или труб вместе. |
Найлок Вставкасоздает трение, что приводит к захвату и снижает вероятность ослабления из-за вибрации. Обычно используется в бытовой технике, компьютерах и транспортных средствах |
Квадрат Тип глухой гайки, его форма означает, что большая часть его поверхности соприкасается с материалом, что снижает вероятность его ослабления. Обычно используется с болтами с квадратной головкой. | Шестигранник Различные типы шестигранных гаек обеспечивают надежную фиксацию. Легко затягивается и ослабляется благодаря своей форме. Используется во всех отраслях промышленности, от автомобилестроения до машиностроения. |
Тройник Для крепления мягких материалов, таких как дерево или пластик. Фланец с одной стороны имеет крючки, которые защелкиваются на закрепляемом материале, чтобы усилить соединение и оставить поверхность заподлицо. | Щелевой Фиксируется шплинтом или проволокой для предотвращения вращения. Обычно используется в приложениях, где вибрация представляет собой постоянную угрозу. | Замок Геометрия револьверной головки корончатой гайки отличается от шлицевой гайки. Их функции и принципы работы такие же |
Стопорные гайки Keps-K Разработан для легкой сборки. Прикрепленная свободно вращающаяся зубчатая шайба создает натяжение на поверхности материала при установке на болт. Примечание: чрезмерная затяжка приведет к выходу гайки из строя. | Тормозная гайка Деформация верхней резьбы создает блокирующее действие, в результате чего гайка сопротивляется ослаблению из-за ударов и вибрации. Они устанавливаются конической вершиной вверх, что делает эти контргайки односторонними. | Квик Пластмассовая накидная гайка надевается на болт с резьбой и затягивается вручную или с помощью гаечного ключа или другого инструмента. Открутить можно только гаечным ключом. Используется, когда быстрая сборка является приоритетом. |
Также может предотвратить зацепление кожи и одежды за острые края.
Зачем использовать шайбы с гайками и болтами?
По той же причине, по которой вы используете их с винтами. Технически вам не нужны шайбы для гаек и болтов, но мы все же рекомендуем их использовать.
Как шайбы взаимодействуют с болтами?
Шайбы равномерно распределяют нагрузку на гайку и защищают скрепляемую поверхность от повреждений. Это также придает гайке гладкую поверхность, на которую можно надавить, что помогает креплениям оставаться затянутыми, а не ослабевать. В некоторых случаях вам нужно будет поставить шайбу со стороны болта, но только если это болт, который требует поворота.
Как правильно выбрать гайку для болта
Гайки и болты скрепляются резьбой.
Самая слабая плоскость сдвига в профиле резьбы — это место, где может начаться разрушение. То есть самый слабый материал определяет прочность соединения. Дело в том, что гайки и болты должны быть изготовлены из одних и тех же сплавов. Не только это, но и ваша гайка должна соответствовать или превышать максимальную прочность болта на растяжение, то есть величину натяжения, которую может выдержать болт.
Если безопасность является ключевым фактором в вашем приложении, гайка должна быть прочнее болта. В этих случаях Институт промышленного крепежа (IFI) рекомендует, чтобы прочность гайки на растяжение превышала прочность болта на 20 %.
Справочник по классам болтов
Как определить класс болта
Классы болтов указывают на прочность вашего крепежа. Понимание классов болтов имеет решающее значение для выбора правильного крепежа. Как правило, идентификационные маркировки на головках болтов включают в себя класс и клеймо изготовителя.
Оценки обозначаются выпуклыми черточками или цифрами.
Как классифицируются болты? Основные системы:
САЕ | Общество автомобильных инженеров. В маркировке головок болтов SAE используется ряд выпуклых черточек для обозначения прочности. Как определить болты класса 8? См. диаграмму ниже. |
Метрическая система | Метрические марки болтов известны как «класс прочности» и устанавливаются Международной организацией по стандартизации (ISO). В этой системе используются два числа, разделенные точкой, выраженные выпуклыми или вдавленными числами сверху или сбоку от головки болта. Что означает класс 8.8 на головке болта? Чем выше число ISO, тем прочнее болт. |
АСТМ | Американское общество по испытаниям и материалам (ASTM) обозначает сорта болтов буквой A и тремя цифрами на головке болта. |
Давайте рассмотрим некоторые распространенные марки болтов.
Чтобы помочь вам понять таблицу, вы должны знать, что:
- Системы США измеряют силу в фунтах на квадратный дюйм (psi).
- В метрической системе используется мегапаскалей (МПа), паскаль, единица измерения внутреннего напряжения, необходимого для разрыва болта.
- Пробная нагрузка — это предел диапазона упругости болта. Сталь считается «эластичным» материалом, поскольку она немного растягивается при затягивании болта.
- Предел текучести — это предел прочности при растяжении, вызывающий необратимую деформацию.
- Прочность на растяжение — это максимальное усилие, которое может выдержать болт, прежде чем сломается. Обратите особое внимание на эту линию на любой диаграмме прочности болта.
Марки болтов США: SAE
Маркировка головок болтов : | Сплав/Материал/Размер (дюймы) | Пробная нагрузка (psi) | Минимальный предел текучести (psi) | Минимальная прочность на растяжение (psi) |
Класс 2 (без маркировки) Низкая прочность Сталь с низким или средним содержанием углерода ¼» – ¾» | 55 000 | 57 000 | 74 000 | |
5 класс Средней прочности Среднеуглеродистая сталь, закаленная и отпущенная ¼»– 1″ | 85 000 | 92 000 | 120 000 | |
Более 1–1½ дюйма | 74 000 | 81 000 | 105 000 | |
8 класс Высокая прочность Среднеуглеродистая легированная сталь, закаленная и отпущенная ¼» – 1½» | 120 000 | 130 000 | 150 000 |
Марки болтов США: ASTM
Маркировка головок болтов: | Сплав/Материал/Размер (дюймы) | Пробная нагрузка (psi) | Минимальный предел текучести (psi) | Минимальная прочность на растяжение (psi) |
Марка A307 Низкоуглеродистая сталь ¼»– 4″ | — |
— | 60 000 | |
Марка A325 (тип 3) Углеродистая или легированная сталь с бором или без него ½»–1½» | 85 000 | 92000 | 120 000 | |
Марка A354 BD Легированная сталь, закаленная и отпущенная ¼» – 4″ | 120 000 | 120 000 | 150 000 |
Метрическая марка болта
Ищите: | Класс/Материал/Размер | Пробная нагрузка (МПа) | Минимальный предел текучести (МПа) | Минимальная прочность на растяжение (МПа) |
Класс 8. Среднеуглеродистая сталь, закаленная и отпущенная До 16 мм | 580 |
640 | 800 | |
16 мм – 72 мм | 600 | 660 | 830 | |
Класс 10.9 Легированная сталь, закаленная и отпущенная 5 мм – 100 мм | 830 | 940 | 1040 | |
Класс 12.9 Легированная сталь, закаленная и отпущенная 1,6 мм – 100 мм | 970 | 1100 | 1220 | |
Обычно маркируется А2 или А4 | A2 и A4 Нержавеющая сталь сплавс хромом и никелем До 20 мм | — | 210 мин. 450 типичный | 500 мин., 700 типичный |
8
,
Объяснение классов гаек
В метрической системе одна цифра на шестигранной гайке указывает ее класс прочности. Число гайки составляет около 1/100 от минимального предела прочности на растяжение в МПа. Гайка класса прочности 9 имеет минимальный предел прочности при растяжении 900 МПа. Этот номер соответствует совместимому классу болта:
Метрическая система
Класс прочности гаек | 5 | 6 | 8 | 9 | 10 | 12 |
Соответствующий класс прочности болта | 5,8 | 6,8 | 8,8 | 9,8 | 10,9 | 12,9 |
В системе SAE в приведенной выше таблице видно, что болт класса 2 не должен иметь никакой маркировки, поскольку он имеет низкую прочность на растяжение.
Болты класса 5 обычно используются в автомобильной промышленности. Болты класса 8 предназначены для тяжелых условий эксплуатации.
Гайки имеют «маркировку часов». В приведенных ниже примерах линия окружности между линией и точкой в гайке класса B составляет 120°. Для гайки класса C это 60˚. Иногда гайки обозначают классами 2, 5 и 8, чтобы соответствовать их совместимым болтам.
Гайка класса А (маркировка не требуется) | Гайка класса B | Гайка класса С |
SAE
Гайка марки | Класс А | Класс Б | Класс С |
Соответствующий болт класса | 2 класс | 5 класс | 8 класс |
ASTM
ASTM A563 — это стандартная спецификация материалов для гаек из углеродистой и легированной стали для болтов, используемых в общих конструкциях и механических устройствах.
Маркировка болтов с шестигранной головкой следующая:
Без маркировки – классы O, A и B | Класс С | Класс C3 | Марка Д | Марка DH | Класс Dh4 |
Совместимые болты | |||||
А307 и SAE класс 2 | А325, А354 и SAE класс 5 | SAE класс 5 | А325 и SAE класс 8 | А325 и SAE класс 8 | SAE класс 8 |
Части болта
Понимание строения болта поможет вам выбрать то, что вам нужно.
Резьба : Спиральные гребни, которые спирально огибают корпус и входят в зацепление с гайкой.
Выход : Точка на болте, которая «выходит» из резьбы и где начинается хвостовик.
Хвостовик : Гладкая часть болта без резьбы.
Радиус : Изгиб между хвостовиком и головкой.
Головка : Часть болта, которую может удерживать динамометрический инструмент для затягивания или ослабления.
Длина резьбы : Длина резьбы, которая варьируется в зависимости от ее назначения.
Размеры болтов
Американское общество инженеров-механиков (ASME) установило стандартные спецификации для болтов. Болты доступны с крупной резьбой (UNC) или мелкой резьбой (UNF). Чтобы знать, как определить размер болта, в том числе как измерить метрические болты и болты стандарта США, вам необходимо понимать стандарты и определения резьбы, как показано здесь:
Главный диаметр : Диаметр воображаемого цилиндра от вершины внешней резьбы.
Внутренний диаметр : Диаметр воображаемого цилиндра от канавки резьбы.
Гребень : выступающая часть резьбы.
Корень : Дно канавки между двумя боковыми поверхностями резьбы.
Бока : Прямые бока, соединяющие гребень и основание.
Угол резьбы : Угол между флангами.
Шаг : Расстояние, измеренное параллельно его оси, между соответствующими точками на соседних поверхностях.
Как измерить длину болта
Если головка болта будет находиться над поверхностью, на которую он установлен, измерьте номинальную длину. Если головка болта потайная, то есть она будет сидеть заподлицо с поверхностью, измерьте расстояние от вершины головки до конца болта.
Как определить размер резьбы болта
Используйте следующие уравнения для расчета размеров унифицированной дюймовой резьбы: dnom — номинальный диаметр в дюймах, а TPI — число витков на дюйм.
Уравнение, единицы США [дюймы] | Источник | |
Малый диаметр | dm. | Справочник по машинному оборудованию |
Диаметр шага | dp.ext = dnom – 0,64951905/TPI | ASME B1.1, раздел 10.1p |
Номинальная площадь | Н/Д | |
Зона растягивающих напряжений | ASME B1.1, Приложение B | |
Малая площадь | Н/Д |
ext = dnom − 1,299038/TPIДлина резьбы болта
Чтобы найти длину резьбы машинного болта, используйте приведенное ниже уравнение, где L — общая длина болта, а dnom — номинальный диаметр болта. В соответствии с ASME B18.2.1 номинальную длину резьбы болтов дюймовой серии можно найти по формуле:
Размеры шестигранной гайки
Следующие уравнения можно использовать для расчета внутренних размеров резьбы для унифицированной дюймовой резьбы.
Примечание: dnom — номинальный диаметр в дюймах, а TPI — число витков на дюйм.
Уравнение, единицы США [дюймы] | Источник | |
Малый диаметр | dm.int = dnom – 1,08253175/TPI | ASME B1.1, раздел 10.1s |
Диаметр шага | dp.int = dnom – 0,64951905/TPI | ASME B1.1, раздел 8.3 |
Размеры метрических болтов и гаек
Размеры резьбы болтов
Для расчета размеров метрической резьбы ISO можно использовать следующие уравнения. Профиль резьбы основан на параметре H, который представляет собой высоту основного треугольника. Значение H связано с шагом резьбы P соотношением:
Ниже dnom — номинальный диаметр в миллиметрах, а P — шаг резьбы в миллиметрах.
Уравнение, метрические единицы [мм] | Источник | |
Малый диаметр | дм.вн = дном — 1,226869P | Шигли |
Диаметр шага | dp.ext = dnom — 0,75H = dnom — 0,64951905P | Справочник по машинам |
Номинальная площадь |
| Н/Д |
Зона растягивающих напряжений |
| ASME B1.13M, Приложение B |
Малая площадь |
| Н/Д |
Длина резьбы болта
Согласно ASME B18.
2.3.1M, таблица 7, «Длина резьбы», номинальная длина резьбы метрических болтов может быть определена по уравнению ниже, где L — общая длина болта. длина и dном — номинальный диаметр болта.
Размеры внутренней резьбы шестигранной гайки
Для расчета размеров внутренней резьбы для метрической резьбы ISO можно использовать следующие уравнения: dnom — номинальный диаметр в миллиметрах, а P — шаг резьбы в миллиметрах.
Уравнение, метрические единицы [мм] | Источник | |
Малый диаметр | dm.int = dnom – 1,25H = dnom – 1,08253175P | Справочник по машинам |
Диаметр шага | dp.int = dnom – 0,75H = dnom – 0,64951905P | Справочник по машинам |
