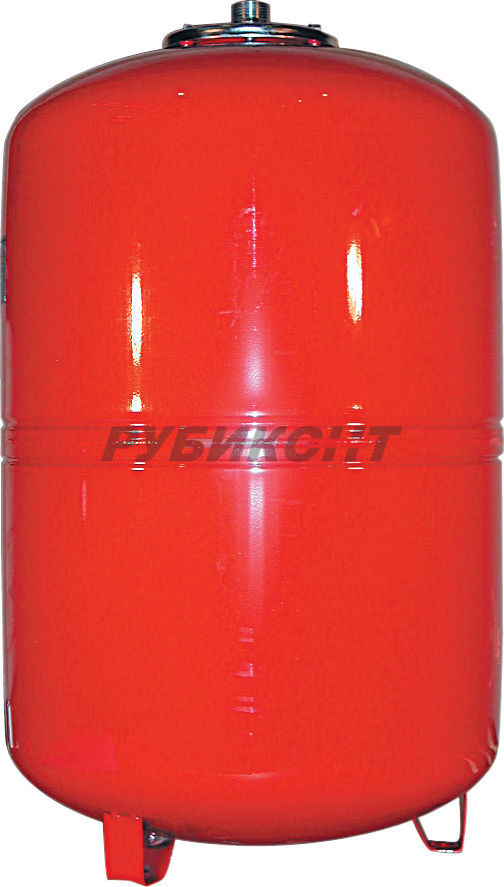

Мембранный бак для отопления wester wrv 100: Бак мембранный для отопления Wester WRV100

{{if StockMainEnable}} ✔ на складе {{/if}}

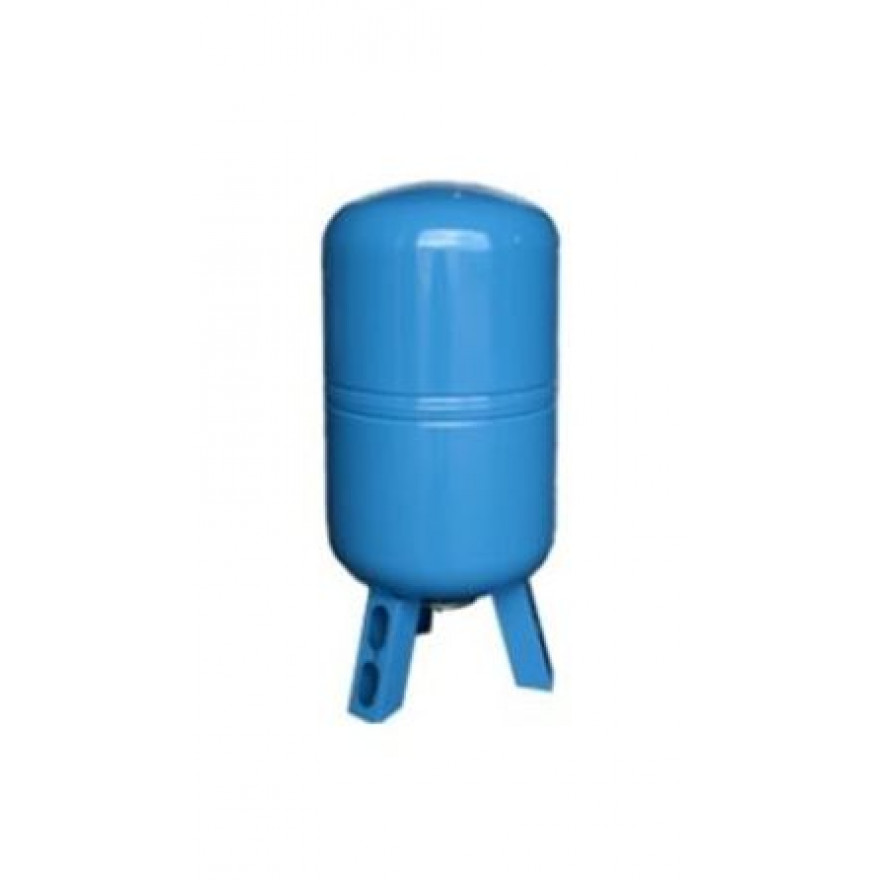

Гидроаккумулятор для систем водоснабжения с мембраной, модель WAV на 100 л

Правильно организованный процесс водоснабжения позволяет создать максимально комфортные условия не только для проживания, но и для полноценного осуществления различных видов деятельности. На современном рынке представлен широкий ассортимент составных элементов сантехнической системы с индивидуальными особенностями, которые обязательно следует учитывать при выборе. Мембранные баки Wester очень популярны, а их технические характеристики и типы свидетельствуют об отличном качестве этой продукции.

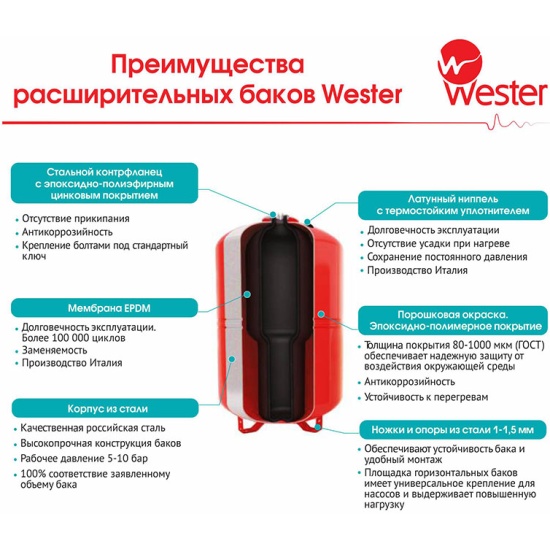

Конструктивные особенности

Известная торговая марка Wester успешно специализируется на производстве циркуляционного оборудования, предназначенного для гидроаккумуляторов и систем отопления. Одним из таких является мембранный бак Wester, конструкция которого включает следующие элементы:

• стальной кейс;
• резиновая мембрана;
• воздушный клапан с крышкой;
• Фланец с резьбой.

Снаружи каждого устройства имеется специальное покрытие, надежно защищающее устройство от коррозии и механических факторов. Корпус из нержавеющей стали выполнен в виде цилиндра и отличается длительным сроком службы.

Каждый расширительный бак Wester разделен внутри на два отсека: один из них создает напор с воздухом, а второй — напор с водой. Функцию разделительного элемента между ними выполняет сменная мембрана из бутилкаучука. Его наличие полностью исключает возникновение окислительных процессов и продлевает срок службы всего устройства.

Основными преимуществами мембранных баков Wester являются:

• большой модельный ряд;
• качественная и полная комплектация;
• полное соответствие международным стандартам качества, подтвержденное соответствующими сертификатами;
• Безопасность окружающей среды;
• доступная стоимость.

Стоит отметить, что в процессе эксплуатации все модели мембранных баков Wester отлично сохраняют свои первоначальные качества и функциональность, что говорит о профессиональном подходе к процессу их изготовления. В процессе производства используются самые современные и усовершенствованные технологии, способствующие достижению высоких результатов в виде оригинальной продукции с отличными показателями качества.

Назначение

Современные и усовершенствованные мембранные баки Wester изначально разрабатывались для систем водоснабжения. Их основной функцией является компенсация, представляющая собой процесс нивелирования эффектов, возникающих при температурном расширении жидкостей. Многочисленные отзывы являются доказательством того, что тот или иной гидробак этой марки можно смело использовать практически во всех коммуникациях.

Соответствующая маркировка устройств позволяет подобрать оптимальный вариант для индивидуальных нужд.

Обзор продукта

Ассортимент мембранных баков Wester представлен на мировом рынке несколькими сериями.

• ЗАО. Агрегаты с горизонтальной установкой, используемые в системах холодного и горячего водоснабжения. Все модели полностью соответствуют международным стандартам качества и могут прослужить до 10 лет, не теряя своих первоначальных свойств. Объем в зависимости от типа бака может составлять 24-150 литров. Кузов изготовлен из стали, а в качестве креплений выступают специальные стойки.
• Волн. Гидроаккумуляторы вертикального типа установки, предназначенные только для холодного водоснабжения. Объем бака может быть 8-10000 л. Для бытового использования часто используются модели WAV 100, WAV 200, WAV 300 и WAV 500. Для монтажа предусмотрены крепления или стойки. Корпус из нержавеющей стали надежно защищает устройство от неблагоприятных факторов.

• Зав. Расширительные баки, которые активно используются в системах отопления. Отличаются простотой монтажа и обслуживания, а также имеют длительный срок эксплуатации. Объем может составлять 35-10000 л. В изделиях объемом менее 50 л крепление в виде подставок отсутствует. Большим спросом пользуются модели WRV 1000, WRV 2000 и WRV 5000, которые используются не только в домашних, но и в производственных целях.
• Wdv Прочные и компактные устройства, предназначенные для систем газо- и водоснабжения. Для них характерны небольшие объемы, которые составляют 8-35 литров, поэтому используются исключительно в домашних условиях. Все модели изготовлены из высококачественных материалов и рассчитаны на долгий срок службы.

Широкий ассортимент мембранных баков Wester позволяет каждому выбрать наиболее подходящий экземпляр, который будет полностью соответствовать его индивидуальным пожеланиям и потребностям. Все модели сертифицированы и полностью соответствуют международным стандартам качества.

Рекомендации по применению

Чтобы мембранный бак Вестер в полной мере выполнял свои функции и радовал своих владельцев долгие годы, необходимо с большой ответственностью отнестись к его выбору и эксплуатации. Для этого специалисты водного хозяйства рекомендуют придерживаться некоторых правил.

• Вам нужно только приобрести бак для конкретной системы. . Каждая модель снабжена маркировкой, четко указывающей на то или иное назначение устройства. Подходящий бак подбирается для конкретной магистрали в зависимости от ее характеристик. Несоблюдение этого правила может привести к некорректной работе всей системы.
• Процесс установки и настройки должен выполняться квалифицированными мастерами. . Только опытный специалист способен качественно установить и подготовить агрегат к полноценной работе, применив на деле свои знания и практические навыки.

• Необходимо правильно выбрать место. На данном этапе важно учитывать удаленность от котла отопления, а также наличие элементов запорной арматуры, сужений в трубах и других не менее важных факторов.
• Нельзя забывать о периодическом техническом осмотре. Своевременный технический осмотр резервуара позволяет значительно продлить срок службы и сохранить высокий уровень его работоспособности. Рекомендуемый перечень работ указан в паспорте, который идет в комплекте с устройством.

Производители и профессиональные специалисты утверждают, что мембранные баки Wester сочетают в себе только лучшие качества, которыми должна обладать эта продукция. Изделия этого бренда прекрасно сочетают в себе презентабельный внешний вид, несравненное качество, безупречный уровень функциональности, долговечность и приемлемую цену. Все эти особенности позволяют устройствам занимать высокие позиции в рейтинге и долгие годы пользоваться спросом у потребителей.

Добавив в систему водоснабжения мембранный бак Wester, вы сразу сможете ощутить все преимущества и оценить его технические возможности.

Подробнее о мембранных баках Wester вы узнаете, посмотрев следующее видео.

виды, конструкция, плюсы и минусы, монтаж

При нагреве теплоносителя в закрытых системах отопления создается повышенное давление. Жидкость при температуре 90°С увеличивается в объеме на 3,55%. Чтобы избыточное количество теплоносителя не портило радиаторы или трубы, для отопления устанавливается мембранный бак. Защитная конструкция из металлического контейнера и гибкой мембраны впитывает излишки воды, возвращая давление в норму.

Содержание

1. Устройство и принцип работы мембранного резервуара
2. для установки мембранного бака
3. Правила подбора оборудования
4. Возможные поломки
5. Популярные модели
6. Wester WRV 50
7. Wester WRV 200 top

Устройство и принцип работы мембранного бака

Расширительный бак с резиновой мембраной внутри для накопления лишней воды при нагреве

Расширительный бак представляет собой герметичную металлическую емкость, внутренняя часть которой разделена на две части эластичной мембраной. Один отсек заполнен воздухом, во второй при расширении будет поступать вода. Корпус бака изготовлен из стали. Порошковое покрытие защищает металл от коррозии. По типу тепловых сетей приборы делятся на две группы:

• открыт;
• закрыто.

Расширительный бачок открытого типа должен находиться в самой высокой точке контура. Изготавливается из стали, наиболее распространенной является прямоугольная форма. Резервуар служит для удаления лишней жидкости и растворенного в ней воздуха. Его конструкция очень проста – в металлическую емкость с крышкой врезаны два патрубка – для забора и отвода воды. Бачок часто устанавливают на чердаке. В холодном помещении его необходимо утеплить пенопластом. Преимуществом открытой конструкции является простота эксплуатации и низкая стоимость.

Мембранные расширительные баки для систем отопления закрытого типа должны быть герметичными. Стальной бак рассчитан на длительную эксплуатацию. Его рабочая часть представляет собой эластичную мембрану. Изготовлен из специальной термостойкой резины. В зависимости от типа резервуара используется мембрана баллонного или диафрагменного типа.

Принцип действия

В системах водяного отопления циркулирует теплоноситель. Он расширяется при нагревании. Излишки по соединительной трубе поступают в мембранный бак. Эластичная резина растягивается, одно отделение заполняется жидкостью, а во втором сжимается воздух. После охлаждения воды в контуре давление снижается. Сжатый воздух распрямляет диафрагму и выталкивает жидкость обратно в систему.

Во время движения жидкость не контактирует с воздухом. Это снижает вероятность развития коррозии.

Типы мембранных баков

Фиксированный мембранный бак — замена резины не требуется

Чтобы система отопления работала с максимальной эффективностью, важно выбрать правильный мембранный бак.

Стационарная

Конструкция с фиксированной мембраной рекомендуется для небольших систем отопления. В таких контурах давление относительно стабильно и резких скачков не бывает. Гибкий элемент жестко закреплен и не может быть снят для замены в случае неисправности. Преимуществом этого варианта является низкая цена.

Фланцевый со сменной диафрагмой

Особенностью конструкции бака является фиксация мембраны баллонного типа на горловине с помощью фланца. Болтовое крепление позволяет надежно удерживать резиновую часть во время работы. Если он сломается, вы можете снять деталь и заменить ее новой. Ремонтопригодность продлевает жизнь дорогому танку.

Резина герметична, поэтому в систему не попадает воздух

Основное преимущество оборудования — предотвращение протечек и других аварийных ситуаций, возникающих при скачках давления. Цистерны необходимы на длинных цепях. В них содержится значительный объем воды, которая при расширении создает повышенную нагрузку на стыки, радиаторы и трубы.

Преимущества оборудования:

• исключено попадание воздуха в линию;
• оборудование предназначено для воды любого качества;
• испарения жидкости нет;
• предотвращается аварийное повышение давления;
• возможна установка в любом месте;
• обслуживание системы упрощено, не требуется регулярная доливка охлаждающей жидкости.

К недостаткам относятся теплопотери и достаточно высокая стоимость мембранных баков по сравнению с баками открытого типа.

Расчет объема

Расширительный бак по объему должен вмещать 10% всего теплоносителя в системе

Параметры бака должны препятствовать повышению давления при нагреве теплоносителя. Для примерного расчета системы емкостью до 150 литров можно воспользоваться формулой: объем бака – 10% от объема системы. В случае использования антифриза параметр увеличивается до 15%. Для расчетов необходима мощность петли. Узнать параметр можно по счетчику воды во время заполнения системы. Он также рассчитывается путем сложения объемов всех узлов, труб, радиаторов и котла. Для расчета есть онлайн-калькуляторы.

Более точное значение даст расчет по формуле: V = V1 x Bt / (1- (Pmin / Pmax)) где:

• V — объем бака;
• В1 — объем жидкости в контуре;
• Bt — коэффициент теплового расширения теплоносителя, находится в таблице;
• Pmin — заводское давление в баке;
• Pmax — максимальное давление в системе, определяется в момент срабатывания предохранительного клапана.

Правильно подобранный объем расширительного бака помогает продлить срок службы системы отопления.

Требования и рекомендации по установке мембранного бака

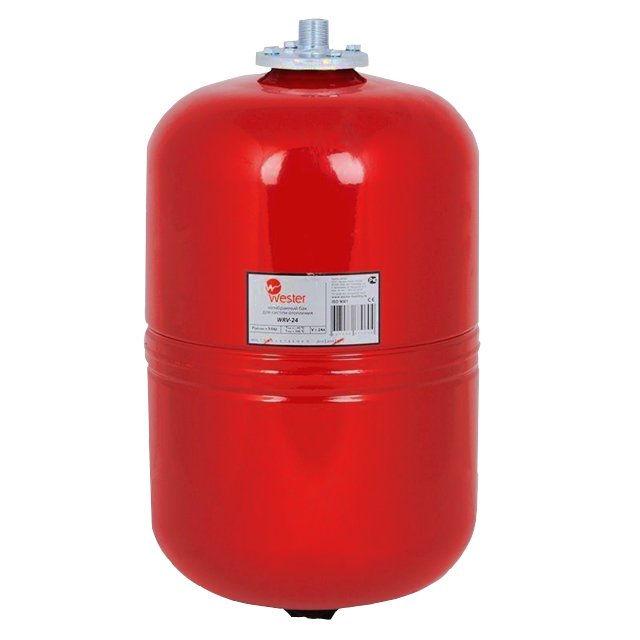

Небольшие баки настенные

Вы можете установить оборудование самостоятельно, следуя инструкции. При работе придерживаются требований по установке:

1. Первый шаг – выбор места. Обеспечьте свободный доступ к резервуару для обслуживания. Хорошее место – участок обратки между насосом и котлом.
2. Для безопасности замкнутого контура потребуется установка предохранительного клапана, воздухоотводчика, манометра и термометра.
3. Перед входным патрубком установлен сливной кран для слива воды из бака.
4. Фильтры нельзя устанавливать в зоне между баком и системой отопления.
5. Перед подключением оборудования проверьте давление газового пространства. При необходимости подкачайте воздух.
6. Бак не должен находиться в помещении с минусовой температурой.

Бак надежно крепится к стене, на него не должно быть дополнительной нагрузки. Большие модели устанавливаются на пол. Мы рекомендуем схему подключения с входным отверстием внизу. Специалисты советуют делать разъемное соединение между трубой и сливным краном перед ней. При необходимости расширительный бачок можно легко демонтировать.

Производитель указывает требования к количеству антифриза в составе охлаждающей жидкости. Указанные пропорции не должны превышаться.

Правила подбора оборудования

Важно правильно подобрать объем бака, чтобы регулировать давление в системе.

Основные характеристики мембранного бака, на которые ориентируются при покупке:

• объем;
• максимальное давление;
• материал мембраны и корпуса;
• рабочая температура.

Эти критерии обеспечат надежность работы системы отопления. Недостаточный или избыточный объем резервуара не позволит установить нормальное давление в контуре. Тип и материал диафрагмы и корпуса влияют на срок службы оборудования. Качественная резина выдерживает большое количество циклов расширения и сжатия. Для предотвращения коррозии корпуса он должен иметь защитное покрытие. Стоит учитывать габариты изделия и учитывать место установки. Специалисты советуют покупать продукцию известных производителей. Низкая себестоимость продукции часто свидетельствует об использовании некачественных материалов.

Возможные поломки

Мембрана может лопнуть при длительном использовании.

В процессе эксплуатации оборудования владельцам рекомендуется раз в полгода осматривать корпус на наличие протечек и повреждений. Также необходимо измерить давление в газовой камере. Состояние мембраны проверяют один раз в 2 года. При отсутствии эксплуатации вода из бака сливается.

Общие неисправности:

• Падение давления в газовом отсеке — необходимо прокачать воздух через ниппель с помощью насоса.
• Повреждение корпуса – механическое воздействие или коррозия могут привести к появлению трещин. Восстановить герметичность контейнера можно в сервисном центре.
• Негерметичный воздушный клапан — из-за высоких нагрузок и горячей воды резина может треснуть. Поврежденную деталь лучше вовремя заменить.

Вы можете отремонтировать технику самостоятельно. Для замены мембраны потребуется слить воду, демонтировать емкость и сбросить давление. Затем открутите фланцевые болты, удерживающие резиновую деталь. Старая мембрана удаляется и заменяется новой. Все процедуры выполняются в обратном порядке.

Популярные модели

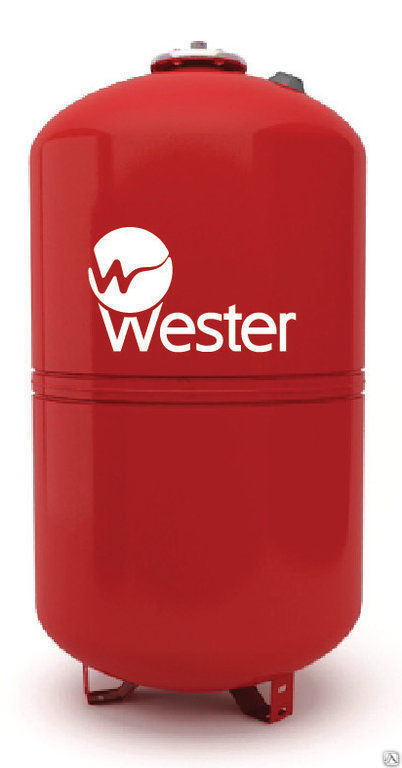

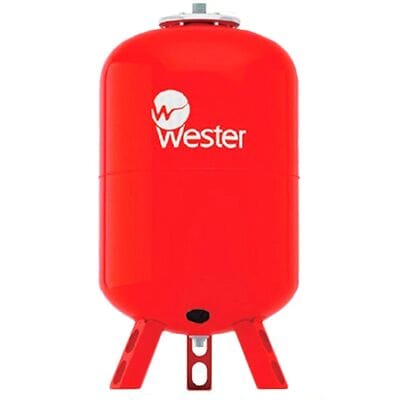

Расширительные баки марки Вестер для горячего водоснабжения и отопления окрашены в красный цвет

Российская торговая марка Вестер производит мембранные баки для холодного и горячего водоснабжения, а также отопления. Серия WRV предназначена для компенсации расширения теплоносителя. В него входят модели разной мощности – от 8 до 10 000 литров. Корпус изделий окрашен в красный цвет.

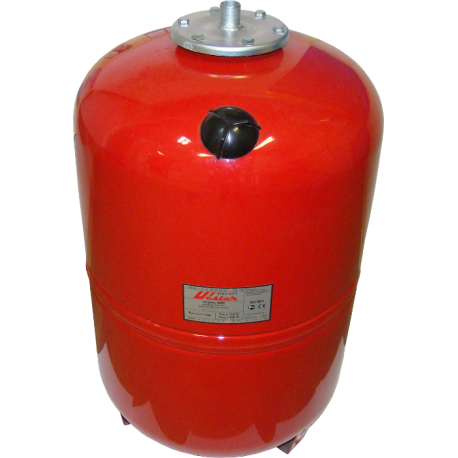

Wester WRV 50

Прибор применяется в системах отопления закрытого типа.
