Какая резьба лучше держит мелкая или крупная
10 хитростей, которые вы должны знать о крепеже
Многие инженеры считают, что знают о таких простых элементах крепления как болты, шайбы и гайки абсолютно все. Разве есть у кого-либо сомнение в том, что это наиболее простые, эффективные и предсказуемые в использовании метизы? Но на самом деле, все не так просто и мы расскажем вам о 10 фактах, которые значительно изменят вашу точку зрения на резьбовые соединения.
Миф о пружинных шайбах
Все знают, что такое пружинная шайба. Принцип действия этого изделия также не является секретом ни для кого – этот элемент крепления создает дополнительное напряжение между поверхностью детали и гайкой, предотвращая самопроизвольное ослабление соединения, а кроме этого, упирается своими концами в металл, предотвращая проворачивание гайки. Но все это лишь теория. Работает ли этот принцип в реальной жизни там, где необходима максимальная надежность соединения? Многочисленные эксперименты, проведенные в лабораторных условиях, показали, что пружинные шайбы не только не предотвращают раскручивание, но и могут сами ему способствовать.
Чтобы выполнять свои функции, шайба должна «зарываться» своими концами в материал, а это возможно лишь в том случае, если речь идет об очень мягком металле, пластике или древесине.
Поперечная нагрузка против продольной
Большинство специалистов в области механики уверены, что для резьбового соединения опаснее вибрационные нагрузки, направленные вдоль оси резьбы. Но, на самом деле, гораздо опаснее поперечные вибрации – именно они вызывают постепенное ослабление гайки и разрушение резьбы. Сведения об этой особенности болтовых и шпилечных соединений никогда не были секретом и получены еще в 1960 году Герхардом Юнкером, но основе данных, собранных при испытании соединений на специальной машине. Удивительно, что так мало механиков знают об этой важной особенности.
Универсальное средство от самопроизвольного ослабления соединения
Если поперечные вибрации могут быть опасны для соединений с гайками, а пружинные шайбы неэффективны, то что может выручить механика, при необходимости получить максимально надежное соединение? Оказывается, наиболее действенным способом получить надежно закрученную на резьбе гайку, является использование замковых гаек или так называемых гаек с прорезью, которые после закручивания фиксируются на специальной стопорной шайбе.
Не бойтесь затягивать гайки для упора
Все мы отлично знаем, что затягивание гаек до упора чревато неприятностями, вплоть до разрушения гайки или повреждения резьбы. Оказывается, что для получения максимально надежного соединения, нужно приложить максимум усилий и затянуть гайку до упора. Чем сильнее затянута гайка, тем меньше шанс у нее начать самопроизвольно раскручиваться под действием динамических нагрузок. Разумеется, при большом усилии резьбовое соединение можно повредить, но это вопрос скорее качества изделий, чем технологии монтажа. Предел текучести стали составляет порядка 1000 фунтов и если вам удастся достичь такого усилия при создании соединения, то гайка, болт и соединяемые элементы можно теоретически считать одним целым.
«Умные» болты
У описанного выше метода создания надежного соединения есть лишь один недостаток, который, тем не менее, мешает его повсеместному внедрению. Этот недостаток заключается в том, что определить силу зажатия гайки без специального оборудования не удается.
Конечно, для работы можно использовать специальные ключи с динамометрами, но они выпускаются, обычно, для использования в автомобильной индустрии и не позволяют развивать максимальное усилие, необходимое для преодоления порога текучести. Ученые нашли выход из положения, разработав специальные гайки с индикацией силы закручивания. Эти изделия уже производятся и их можно приобрести у нескольких компаний. К сожалению, такой крепеж обходится более чем в 10 раз дороже чем обычные гайки и поэтому его используют лишь в самых ответственных узлах, например при фиксации элементов космических кораблей.
6 витков резьбы
Большинство из нас уверены, что чем больше витков резьбы задействовано при соединении, тем лучше. Это не совсем так, потому что наукой доказано, что максимальная эффективность достигается при работе всего лишь 6 витков резьбы. При приложении силы, резьбовые элементы сильно растягиваются, и при этом нагрузка распределяется по резьбе неравномерно. Наибольшую нагрузку испытывает самый первый работающий виток, а следующие нагружены меньше, причем силы воздействия уменьшаются пропорционально с каждым следующим витком.
После 6 витка это правило не работает и принципиального прироста надежности фиксации увеличение их числа не дает.
Особая маркировка резьбовых соединений
Некоторым специалистам приходится сталкиваться с маркировкой из букв и цифр, нанесенных на гайки и болты и не имеющим отношения к ГОСТам и DINам. Выглядит эта маркировка как 2А или 3В и ее назначение понятно далеко не всем. Как выяснилось, эти сочетания символов есть не что иное, как класс резьбы элемента крепления. Буква А обозначает наружную резьбу, а В – внутреннюю. Цифры могут изменяться от 1 до 4 и они говорят о зазорах в резьбе, влияющих на эксплуатацию резьбовой пары:
Класс 1 – отличный выбор для соединений, которые придется часто разбирать и снова собирать;
Класс 2 – универсальный для всех случаев использования. Обычно этот крепеж имеет идеальное соотношение цены и качества;
Класс 3 – максимально надежное соединения для узлов, работающих под большими нагрузками;
Класс 4 – прецезионный – так маркируются специальные изделия с высоким содержанием свинца в материале.

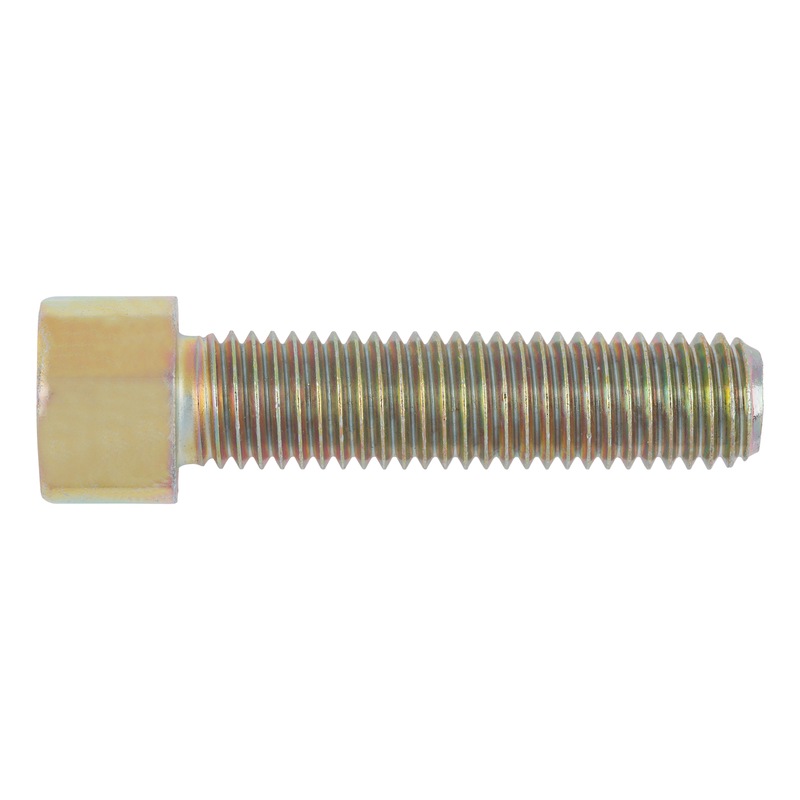

Крупная или мелкая резьба?
Многие болты и гайки выпускают как с крупной, так и с мелкой резьбой. Каждый из вариантов имеет свои преимущества и недостатки. Болты с мелкой резьбой имеют большее сечение и поэтому более прочные, чем болты с крупной резьбой. В тоже время, мелкая резьба более подвержена повреждениям, как коррозионным, так и механическим. Повредить такую резьбу можно прямо в процессе закручивания гайки, просто приложив излишнее усилие или допустив незначительный перекос крепежных элементов.
Резьбовые соединения и температура
Как вы думаете – прочнее ли становится болтовое соединение при повышении температуры? Многие скажут, что при значительном нагреве болты и гайки теряют свои несущие свойства, так как расширяются и становятся более эластичными. При этом почти все уверены, что экстремально низкие температуры не так опасны для крепежа. Научные же исследования объективно утверждают, что как сильное нагревание, так и серьезное понижение температуры отрицательно сказываются на соединениях.
Оптимальным вариантом всегда является комнатная температура, при которой металл сохраняет максимум несущих свойств.
Проблемы с шлицем Phillips
Вряд ли существует человек, который имел дело с винтами, оснащенными шлицами Phillips и ни разу не проклинал их. Конечно, если сравнивать филлипсовский крестовой шлиц и прямой, то он гораздо лучше, так как не дает соскальзывать отвертке или бите шуруповерта. Но его недостаток в том, что при закручивании необходимо прилагать значительное осевое усилие на инструмент, что приводит к стачиванию шлица до состояния конуса. В чем причина этой проблемы? Как оказалось, она кроется в нас, так как мы используем этот крепеж не по назначению. Для вкручивания в плотные материалы, без подготовки отверстия, предназначены винты с шлицами типа torx и pozidriv. Винты с шлицами Phillips создавались специально для автомобильной и военной отрасли, где больше ценится точность изготовления и качество стали, чем усилие, приложенное при монтаже.
Источник: krepcom.
ru
Сообщества › Тормозные Системы › Блог › Какой шаг резьбы выбрать?
Купил за недорого брембо от Е38, проблема в том что резьба на креплениях слизана. По размерам вроде была М12, следующий размер М14 и три варианта шага. Подскажите какой лучше шаг нарезать в алюминиевом ухе?
Смотрите также
Комментарии 50
Чем меньше шаг, тем большую нагрузку будет держать резьба.
Мужики!
Ну хорош прикалыватся
Человек по делу спрашивает.
Все ведь проше дальше некуда.
Родная резьба с завода 12х1.5. Этого более чем достаточно.(поэтому упрочнять всекими заморачками?Зачем!)
М14х1.5 будет ещё крепче это же очивидно! и с нарезкой никаких проблем.
Если в «уши» болт крепления суппорта «проходит» — все дальше никого не слушай.
Простые вещи надо делать просто…, а тут целый диспут получился!
Мужики правда перебор!
Колво витков резьбы должно ровнятся ее диаметру))
Так что если м14 то надо 14 витков расдели свою длину под резьбу на 14 и получишь шаг ))
1,25 нарезай — считается машинной резьбой
А в кулаке резьбы нету? То есть будет прикручен кулак к суппорту?
Не знаю где вы их взяли, но у меня стоят суппорта от 38,резьбы никакой нет, крепление к переходнику через болт.
Если это 4-х поршневые передние суппорта от e38, то на них отродясь не было резьбы. Если конкретно на твоих она была, то точно не с завода — кто-то уже потом помог ей там появиться (ума не приложу, зачем)
На одном вообще слизана резьба, на другом чуть сохранилась.
На фото которое прислал продавец видно как суппорт прикручен.
Да, че-то я тупанул, должна быть резьба
разве не вариант определить шаг резьбы по новым направляйкам м14?
а что болтом насквозь не зафиксировать ？ если шляпки болтов не упрутся в тормозной диск. походу ктото убрал резьбу при попыках зафиксировать на резьбу кулаков в других авто
В алюме всегда резьба крупнее(шаг) чем в сталь, чугун.Мелкий шаг в алюме всегда вырывает.
если в суппорте резьба была бы и в кулаке резьба тоже — это как две гайки сразу одновременно на один болт накрутить :)) попробуй как нибудь ))
а там была резьба или просто следы от болта?
большое подозрение что просто следы- суппорт просто притягивается болтом к кулаку
Там была резьба.
конечно, минимум миллиметр металла сняло при откручивании
резьба либо в суппорте, либо в кулаке
Резьба была в суппорте м12, будет м14.
Чем мельче тем прочнее, но исходить из имеющихся болтов и мечиков)
да такая же что и на скобе есть или будет.
Не понял о чем речь.
резьба… ты ж сам вопрос задаешь в посте… или нет?
Была м12 будет м14.
с завода там 12/1,5
так вроде тут и не было резьбы, это следы от болта, резьба на кулаке.
Там была резьба.
Забивная футорка под родную резьбу вам в помощь!
что бы я сделал на твоём месте. так как это мягкий сплав и иногда тяжело нарезать резьбу . я бы нарезал 1.5 шаг он не мелкий и не крупный . второй вариант как уже писали наверху я бы завтулил. но этот вариант потребует токарных работ а тем самым затрат но за то можно сохранить оригинальный размер
ввертыша licota хорошая вещь но я им не доверяю работал с ними неоднократно.
бывало такое что не мог вывернуть болт так как licota пружину так сказать перекашивало внутри
Спасибо, пойду по пути первого варианта, т.к. будет заказываться проставка и оригинальный размер не сильно важен.
На край потом можно сделать как на лексусе, вставка с резьбой
Источник: www.drive2.ru

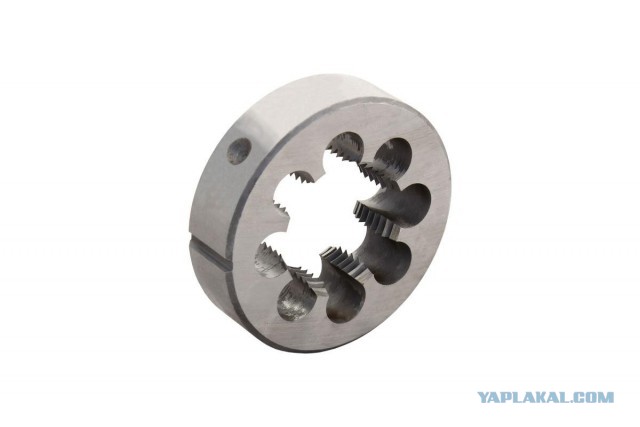

Шаг метрической резьбы
Шаг метрической резьбыМы часто сталкиваемся с проблемой подбора необходимого крепежного изделия, и возникает вопрос, какой подобрать шаг резьбы. Давайте разберемся, что такое резьба и на что следует обращать внимание.
Резьба — это вид поверхности с чередующимися выступами и впадинами. Существует несколько видов резьбы. Самые популярные – метрическая и дюймовая. В данной статье мы затронем только метрическую резьбу, так как она более распространенная.
Метрическая резьба является основным типом крепежной резьбы. Отличается она шагом и номинальным диаметром.
Шаг резьбы равен расстоянию между двумя одинаковыми точками ближайших одноименных профилей, лежащих в одной плоскости. Не смотря на столь сложное определение, понять его очень легко — это расстояние между двух выступов резьбы.
В свою очередь, метрическая резьба согласно ГОСТ 8724-81 может быть с крупным (основным) или мелким шагом. Считается что шаг от 1 до 68 мм – крупный шаг, выше чем 68 мм – только мелкий шаг. Так же, следует отметить тот факт, что мелкий шах резьбы может быть разным при одном и том же диаметре стержня, а крупный имеет только одно значение.
Обычно мелкий шаг резьбы применяется в условиях небольшой вибрации или толчков. Таким образом, крепежи с мелким шагом часто используют в авиастроении и для скрепления высокоточных механизмов в машиностроении. Что касается обычного шага, то такие крепежи самые популярные и их эксплуатируют практически везде и повсеместно.
Как и любая другая резьба метрическая имеет свои плюсы и минусы. К плюсам стоит отнести высокую надежность крепления, удобство во время монтажа и демонтажа и, конечно же, небольшая стоимость метизов с данной резьбой.
Недостатков относительно немного, вернее их всего два – это концентрация напряжения во впадинах резьбы, которая снижает установочную прочность соединения и применения в некоторых случаях средств стопорения.
Источник: krepzevs.com
Какой саморез крепче держит: с мелким шагом или с крупным?
Я, конечно, извиняюсь, что вот так вот в калашный ряд. Народ в основном высокие материи здесь абсуждает: BOSCH, AEG. А вот у меня вопрос возник. Черные саморезы бывают двухленточные (с мелким шагом) и одноленточные (с крупным шагом). Дак какие из них лучше работают на выдергивание из дерева (сосна) и из ДСП?
Крупный шаг — для дерева (и ДСП), мелкий — по металлу.
kwas написал :
Черные саморезы бывают двухленточные (с мелким шагом) и одноленточные (с крупным шагом). Дак какие из них лучше работают на выдергивание из дерева (сосна) и из ДСП?
Лучше всего работают желтые или белые с крупной однозаходной резьбой. Шлиц позидрайв.
Alex___dr написал :
желтые или белые с крупной однозаходной резьбой.
Аналогичные черные работают не хуже.
Черные только филипс.
in my humble opinion
Здоровяк написал :
стараюсь, где возможно, использовать для дерева деревянные гвозди — нагели (шканты)
Да нее, мне нужно прикрепить выдвижную вешалку для одежды снизу к гориозонтальной поверхности. Саморез закручивается снизу вверх, а нагрузка ожидается не малая, вот и спрашиваю, как понадежнее сделать.
2 ALL: Всем спасибо.
Берем с крупным шагом, а лучше белые с широкой плоской шляпкой.
kwas написал :
а лучше белые с широкой плоской шляпкой.
Не советую. Резьба двухзаходная, с большим углом подъёма, при динамических нагрузках
kwas написал :
нужно прикрепить выдвижную вешалку для одежды снизу к гориозонтальной поверхности. Саморез закручивается снизу вверх, а нагрузка ожидается не малая,
может выкручиваться. Черные саморезы так же имеют дольшой угол подъёма резьбы.
Ставьте желтые шурупы с щлицом позидрайв, или винт с гайкой.
Источник: www.mastergrad.com
Какая резьба лучше?
В августе этого года купил Кросман 1760. Брал под переделку в РСР, но со штатных балончиков отстрелял 1,5 месяца. Пришло время переделывать.
Трубу для резика нашел из нержавейки 27х3мм, длина 45 см (марка 12Х18Н10Т)другой небыло, для пробок материал тот же взял. Чертежи готовы, но вот загвоздка: резьбу в трубе и на пробках начертил 23х1 мм, длина — 18мм.
Вот теперь думаю не вылетят ли пробки.
Как-то по этому вопросу редко что встречается, или я искал плохо. Тем не менее хотелось бы услышать ваше мнение. и к токарю.
Рабочее давление планирую 230-250 атм. Выдержит ли шаг резьбы в 1 мм и ее длина 18 мм?
думаю на штифты надёжнее будет пробки посадить
quote: резьбу в трубе и на пробках начертил 23х1 мм
Есть калибры под эту резьбу? Лучше уж и правда на трех винтиках.
Вот чего не советую, то в сопрягаемых резьбовых соединениях использовать пару 18ХН10Т. На эту трубу пробки из Ст. 45 будут лучше. Тем паче, резьбу на станке будут резать? Если закусит — не разберешь, задерет всю.
Вот чего не советую, это в сопрягаемых резьбовых соединениях использовать пару 18ХН10Т. На эту трубу пробки из Ст. 45 будут лучше. Тем паче, резьбу на станке будут резать? Если закусит — не разберешь, задерет всю.
quote: Originally posted by Konstantin_E:
Есть калибры под эту резьбу? Лучше уж и правда на трех винтиках.
можно винты токарю заказать, скажем резьба м5 и диаметр 8мм длинна какая нужна. Токарь с этим справится без проблем, а если на резьбу сожать то шаг покрупнее нужен хотя пробке на резьбе я как-то недоверяю, штифты рулят.
quote: Originally posted by Orujeinik08:
там где я живу, с болтами под внутренний шестигранник и головкой диам. 6-8 мм на стоящая проблема
quote: Originally posted by Барыг@:
можно винты токарю заказать, скажем резьба м5 и диаметр 8мм длинна какая нужна а вместо внутренних шестигранников можно сделать шлицы под отвёртку. Токарь с этим справится без проблем, а если на резьбу сожать то шаг покрупнее нужен хотя пробке на резьбе я как-то недоверяю, штифты рулят.
Кстати, болты под шестигранник обязательно должны быть калённые(чёрные),я поставил оцинкованые(белые),помоему их хрен срежет.
quote: Кстати, болты под шестигранник обязательно должны быть калённые(чёрные),я поставил оцинкованые(белые),помоему их хрен срежет.
Необязательно каленые, сырые тоже не срежет
Я когда-то просто шпильки из 45 стали взял с резьбой М8х1. В смысле сам сделал. Шлиц ножовкой пропилил и вперед! Тоже пробка на трех болтах крепилась
Из нержи можно тоже, держат нармально
Сегодня разговаривал с токарем, болты он сделает. Значит пробки буду на болты садить. Вычислил расстояние от оси болта до края трубы по программе расчета сосудов ВД по ГОСТ, 16 мм должно хватить с 2х запасом прочности.
можно болты заменить штифтами. Геморно будет вынимать, возможно, но надежнее болтов получится. Тот же токарь их и сделает.
Штифты можно насквозь трубы и пробки пропустить. Два штифта параллельно, без резьбы. Дудис так делает на всех своих аппаратах. Я когда его ган в руках держал, мне очень понравилось. Просто, никаких резьб не надо.
Опять же, резьба внутри штифта, ослабит штифт. Уж лучше болт с удлиненной башкой выточить, по крайней мере надежней будет, хотя и с обычной держит нормально.
quote: Вот теперь думаю не вылетят ли пробки
Тут вот шось нарыл, но нет ни материала, ни шага резьбы. http://ukrmashservis.com.ua/rezb_h.html Или материал подразумевается ст-35
Интересно как у нагана ствол не слетает с резьбы. он вроде на дюймовой резьбе с мелким шагом вкручен в рамку . а давление в момент выстрела гораздо больше, чем 250-300 атмосфер.
Кстати, кто-нибудь знает, где маленький манометр для винтовки найти, диам. до 27мм? Хочу заодно снизу в эксцентрик врезать. Может у кого какие ссылки есть?
quote: Интересно как у нагана ствол не слетает с резьбы. он вроде на дюймовой резьбе с мелким шагом вкручен в рамку . а давление в момент выстрела гораздо больше, чем 250-300 атмосфер.
Нагрузку принимает рамка, сам ствол увлекает только сила трения пули.
Источник: guns.allzip.org
Какая резьба крепче мелкая или крупная?
Содержание
- 10 хитростей, которые вы должны знать о крепеже
- Миф о пружинных шайбах
- Поперечная нагрузка против продольной
- Универсальное средство от самопроизвольного ослабления соединения
- Не бойтесь затягивать гайки для упора
- «Умные» болты
- 6 витков резьбы
- Особая маркировка резьбовых соединений
- Крупная или мелкая резьба?
- Резьбовые соединения и температура
- Проблемы с шлицем Phillips
- Виды резьб.
- Метрическая резьба
- Дюймовая резьба
- Метрическая коническая резьба
- Круглая резьба
- Трапецеидальная резьба
- Упорная резьба
- Трубная цилиндрическая, трубная коническая и коническая дюймовая
- Стандартные шаги метрической резьбы
- Изменения шага, угла профиля и формы резьбы для повышения долговечности крепежа
- Преимущества мелкой резьбы
- Зарубежные исследования различных профилей резьбы крепежа
- Переменные средний диаметр и шаг
- Заключение
- Виды резьб.
- Метрическая резьба
- Дюймовая резьба
- Метрическая коническая резьба
- Круглая резьба
- Трапецеидальная резьба
- Упорная резьба
- Трубная цилиндрическая, трубная коническая и коническая дюймовая
10 хитростей, которые вы должны знать о крепеже
Многие инженеры считают, что знают о таких простых элементах крепления как болты, шайбы и гайки абсолютно все. Разве есть у кого-либо сомнение в том, что это наиболее простые, эффективные и предсказуемые в использовании метизы? Но на самом деле, все не так просто и мы расскажем вам о 10 фактах, которые значительно изменят вашу точку зрения на резьбовые соединения.
Миф о пружинных шайбах
Все знают, что такое пружинная шайба. Принцип действия этого изделия также не является секретом ни для кого – этот элемент крепления создает дополнительное напряжение между поверхностью детали и гайкой, предотвращая самопроизвольное ослабление соединения, а кроме этого, упирается своими концами в металл, предотвращая проворачивание гайки. Но все это лишь теория. Работает ли этот принцип в реальной жизни там, где необходима максимальная надежность соединения? Многочисленные эксперименты, проведенные в лабораторных условиях, показали, что пружинные шайбы не только не предотвращают раскручивание, но и могут сами ему способствовать. Чтобы выполнять свои функции, шайба должна «зарываться» своими концами в материал, а это возможно лишь в том случае, если речь идет об очень мягком металле, пластике или древесине.
Поперечная нагрузка против продольной
Большинство специалистов в области механики уверены, что для резьбового соединения опаснее вибрационные нагрузки, направленные вдоль оси резьбы.
Но, на самом деле, гораздо опаснее поперечные вибрации – именно они вызывают постепенное ослабление гайки и разрушение резьбы. Сведения об этой особенности болтовых и шпилечных соединений никогда не были секретом и получены еще в 1960 году Герхардом Юнкером, но основе данных, собранных при испытании соединений на специальной машине. Удивительно, что так мало механиков знают об этой важной особенности.
Универсальное средство от самопроизвольного ослабления соединения
Если поперечные вибрации могут быть опасны для соединений с гайками, а пружинные шайбы неэффективны, то что может выручить механика, при необходимости получить максимально надежное соединение? Оказывается, наиболее действенным способом получить надежно закрученную на резьбе гайку, является использование замковых гаек или так называемых гаек с прорезью, которые после закручивания фиксируются на специальной стопорной шайбе.
Не бойтесь затягивать гайки для упора
Все мы отлично знаем, что затягивание гаек до упора чревато неприятностями, вплоть до разрушения гайки или повреждения резьбы.
Оказывается, что для получения максимально надежного соединения, нужно приложить максимум усилий и затянуть гайку до упора. Чем сильнее затянута гайка, тем меньше шанс у нее начать самопроизвольно раскручиваться под действием динамических нагрузок. Разумеется, при большом усилии резьбовое соединение можно повредить, но это вопрос скорее качества изделий, чем технологии монтажа. Предел текучести стали составляет порядка 1000 фунтов и если вам удастся достичь такого усилия при создании соединения, то гайка, болт и соединяемые элементы можно теоретически считать одним целым.
«Умные» болты
У описанного выше метода создания надежного соединения есть лишь один недостаток, который, тем не менее, мешает его повсеместному внедрению. Этот недостаток заключается в том, что определить силу зажатия гайки без специального оборудования не удается. Конечно, для работы можно использовать специальные ключи с динамометрами, но они выпускаются, обычно, для использования в автомобильной индустрии и не позволяют развивать максимальное усилие, необходимое для преодоления порога текучести.
Ученые нашли выход из положения, разработав специальные гайки с индикацией силы закручивания. Эти изделия уже производятся и их можно приобрести у нескольких компаний. К сожалению, такой крепеж обходится более чем в 10 раз дороже чем обычные гайки и поэтому его используют лишь в самых ответственных узлах, например при фиксации элементов космических кораблей.
6 витков резьбы
Большинство из нас уверены, что чем больше витков резьбы задействовано при соединении, тем лучше. Это не совсем так, потому что наукой доказано, что максимальная эффективность достигается при работе всего лишь 6 витков резьбы. При приложении силы, резьбовые элементы сильно растягиваются, и при этом нагрузка распределяется по резьбе неравномерно. Наибольшую нагрузку испытывает самый первый работающий виток, а следующие нагружены меньше, причем силы воздействия уменьшаются пропорционально с каждым следующим витком. После 6 витка это правило не работает и принципиального прироста надежности фиксации увеличение их числа не дает.
Особая маркировка резьбовых соединений
Некоторым специалистам приходится сталкиваться с маркировкой из букв и цифр, нанесенных на гайки и болты и не имеющим отношения к ГОСТам и DINам. Выглядит эта маркировка как 2А или 3В и ее назначение понятно далеко не всем. Как выяснилось, эти сочетания символов есть не что иное, как класс резьбы элемента крепления. Буква А обозначает наружную резьбу, а В – внутреннюю. Цифры могут изменяться от 1 до 4 и они говорят о зазорах в резьбе, влияющих на эксплуатацию резьбовой пары:
Класс 1 – отличный выбор для соединений, которые придется часто разбирать и снова собирать;
Класс 2 – универсальный для всех случаев использования. Обычно этот крепеж имеет идеальное соотношение цены и качества;
Класс 3 – максимально надежное соединения для узлов, работающих под большими нагрузками;
Класс 4 – прецезионный – так маркируются специальные изделия с высоким содержанием свинца в материале.
Крупная или мелкая резьба?
Многие болты и гайки выпускают как с крупной, так и с мелкой резьбой. Каждый из вариантов имеет свои преимущества и недостатки. Болты с мелкой резьбой имеют большее сечение и поэтому более прочные, чем болты с крупной резьбой. В тоже время, мелкая резьба более подвержена повреждениям, как коррозионным, так и механическим. Повредить такую резьбу можно прямо в процессе закручивания гайки, просто приложив излишнее усилие или допустив незначительный перекос крепежных элементов.
Резьбовые соединения и температура
Как вы думаете – прочнее ли становится болтовое соединение при повышении температуры? Многие скажут, что при значительном нагреве болты и гайки теряют свои несущие свойства, так как расширяются и становятся более эластичными. При этом почти все уверены, что экстремально низкие температуры не так опасны для крепежа. Научные же исследования объективно утверждают, что как сильное нагревание, так и серьезное понижение температуры отрицательно сказываются на соединениях. Оптимальным вариантом всегда является комнатная температура, при которой металл сохраняет максимум несущих свойств.
Проблемы с шлицем Phillips
Вряд ли существует человек, который имел дело с винтами, оснащенными шлицами Phillips и ни разу не проклинал их. Конечно, если сравнивать филлипсовский крестовой шлиц и прямой, то он гораздо лучше, так как не дает соскальзывать отвертке или бите шуруповерта. Но его недостаток в том, что при закручивании необходимо прилагать значительное осевое усилие на инструмент, что приводит к стачиванию шлица до состояния конуса. В чем причина этой проблемы? Как оказалось, она кроется в нас, так как мы используем этот крепеж не по назначению. Для вкручивания в плотные материалы, без подготовки отверстия, предназначены винты с шлицами типа torx и pozidriv. Винты с шлицами Phillips создавались специально для автомобильной и военной отрасли, где больше ценится точность изготовления и качество стали, чем усилие, приложенное при монтаже.
Виды резьб.
Параметры, определяющие форму и размеры профиля резьбы (см. рис. 1):
- шаг резьбы Р;
- высота теоретического профиля Н — высота треугольного профиля с острыми углами, полученного при продолжении боковых сторон профиля до их пересечения;
- рабочая высота профиля h — высота, на которой нитки болта (винта) и гайки соприкасаются;
- угол профиля α — угол между прямолинейными боковыми сторонами профиля;
- угол наклона профиля — угол между боковой прямолинейной стороной и перпендикуляром к осевой линии резьбы.
Для резьб с симметричным профилем угол наклона профиля равен половине угла профиля.
Рис. 1 — Профиль резьбы
Метрическая резьба
Метрическая резьба (рис. 2) — основная треугольная крепежная резьба. Метрические резьбы бывают с крупными и мелкими шагами. Наиболее распространена метрическая резьба с крупным шагом, так как по сравнению с резьбами с мелкими шагами она оказывает меньшее влияние на износ и ошибки изготовления. Метрические резьбы с мелкими шагами по сравнению с резьбой с крупным шагом при одном и том же наружном диаметре обеспечивают детали большие прочность (глубина канавок резьбы меньше и внутренний диаметр резьбы больше) и надежность от самоотвинчивания (шаг резьбы, а следовательно, и угол подъема резьбы меньшие). Поэтому метрические резьбы с мелкими шагами применяют при изготовлении тонкостенных резьбовых деталей, служащих для регулирования и подверженных действию динамических нагрузок.
Рис. 2 — Метрическая резьба
Дюймовая резьба
Дюймовая резьба (рис. 3), так же как и метрическая, — треугольная, крепежная. Ее применяют для замены резьбовых деталей старых и импортных машин, ввозимых из стран, в которых применяется дюймовая система мер (США, Англия и др.), и в некоторых особых случаях.
Рис. 3 — Дюймовая резьба
Метрическая коническая резьба
Метрическая коническая резьба имеет треугольный профиль, аналогичный (по размерам элементов профиля) профилю метрической резьбы по ГОСТ 25229-82 (СТ СЭВ 307-76). Она применяется для конических резьбовых плотных (непроницаемых) соединении.
Круглая резьба
Круглая резьба (рис. 4) применяется для винтов, несущих большие динамические нагрузки, работающих в загрязненной среде с частым отвинчиванием и завинчиванием (вагонные сцепки, пожарная арматура), а также в тонкостенных изделиях, как, например, на цоколях и патронах электрических ламп, частей противогазов и т. п. Несколько видов круглой резьбы стандартизованы.
Рис. 4 — Круглая резьба
Трапецеидальная резьба
Трапецеидальная резьба (рис. 5) — основная резьба передач винт — гайка и червяков червячных передач. Она удобна для изготовления, по сравнению с треугольной резьбой имеет меньшие потери на трение, а по сравнению с прямоугольной более прочная.
Рис. 5 — Трапецеидальная резьба
Упорная резьба
Упорная резьба (рис. 6) имеет несимметричный трапецеидальный профиль витков. Применяется для винтов, воспринимающих большую одностороннюю осевую нагрузку в прессах, нажимных устройствах прокатных станов, грузовых крюках и т. п.
Рис. 6 — Упорная резьба
Трубная цилиндрическая, трубная коническая и коническая дюймовая
Трубная цилиндрическая (рис. 7), трубная коническая (рис. 8) и коническая дюймовая (рис. 9) резьбы представляют собой мелкие треугольные дюймовые крепежно-уплотняющие резьбы. Они приме няются в основном для соединения труб и арматуры трубопроводов. Конические резьбы обеспечивают герметичность соединения резьбовых деталей без специальных уплотнений.
Рис. 7 — Трубная цилиндрическая
Рис. 8 — Трубная коническая Рис. 9 — Коническая дюймовая
Прямоугольная (и квадратная) резьба изготовляется на токарно-винторезных станках. Такой способ не позволяет получить высокую точность, и поэтому данная резьба применяется сравнительно редко и соответственно не стандартизована.
Размеры стандартной резьбы принимают по соответствующему ГОСТу в зависимости от наружного диаметра d резьбы.
Исследования прочности резьбы показывают, что осевая нагрузка распределяется между витками резьбы неравномерно, что объясняется не только невозможностью изготовления абсолютно точной резьбы, но и неблагоприятным сочетанием деформаций болта и ганки (болт растягивается, а гайка сжимается). Для упрощения расчетов резьбы на прочность условно принимают, что осевая нагрузка распределяется между витками резьбы равномерно. Расчет резьбы на прочность производят обычно как проверочный.
Из рис.
1 видно, что если на сопрягаемые резьбой детали (болт и гайку и пр.) действует осевая сила F, то витки резьбы каждой детали работают на срез, смятие и изгиб.
Резьбу крепежной детали рассчитывают только на срез и смятие, так как расчет ее на изгиб по формулам сопротивления материалов весьма условен.
При одинаковых материалах сопрягаемых резьбовых деталей расчет резьбы на прочность производят по охватываемой детали по формулам:
на срез
на смятие
где τc — расчетное напряжение на срез резьбы;
σsm — расчетное напряжение на смятие между витками резьбы;
n — число витков резьбы, воспринимающих нагрузку;
k — коэффициент полноты резьбы (см. рис. 1), показывающий отношение высоты витка в опасном сечении к шагу резьбы;
[τc] — допускаемое напряжение на срез резьбы;
[σsm] — допускаемое напряжение на смятие резьбы.
Коэффициент полноты резьбы для метрической резьбы болтов, винтов и шпилек (см.
рис. 1) k=0,75; гаек k=0,88; трапецеидальной резьбы k=0,65.
Если охватывающая резьбовая деталь изготовлена иэ менее прочного материала, чем материал охватываемой резьбой детали, то расчет резьбы на срез следует выполнять для каждой из этих деталей. Условие прочности охватывающей детали на срез
Так как прочность резьбы стандартных крепежных деталей гарантирована ГОСТом, то расчет резьбы этих деталей на прочность не производят.
Стандартные шаги метрической резьбы
Надежность крепежных соединений достигается за счет резьбы. Она представляет собой чередование впадин и выступов на внутренней и внешней поверхности вращающихся деталей. Существует множество разновидностей резьбы: дюймовая, трубная, шуруповертная и метрическая. В этой статье более подробно описана метрическая резьба и ее особенности, поскольку именно она является наиболее универсальной и востребованной из всех перечисленных.
Резьбовые соединения применяются везде, где нужен крепеж, и для передачи движения.
У каждой разновидности резьбовых соединений есть ряд типовых характеристик:
- Профиль резьбы — рисунок «гребенки», которая проходит вдоль оси крепежа.
- Шаг резьбы — расстояние между двумя соседними вершинами, замеренное вдоль оси стержня элемента крепежа.
- Наружный диаметр — измеряется по верхним точкам профиля.
- Внутренний диаметр — размер вписанного цилиндра в углубления наружной резьбы, либо по точкам вершин внутренней.
- Ход резьбы — расстояние от одной вершины профиля до другой в проекции на ось крепежа.
- Угол профиля резьбы — угол между боковыми сторонами профиля.
Также существуют другие параметры резьбы: высота профиля, длина ввинчивания, количество витков. В метрической резьбе профиль состоит из равносторонних треугольников. Угол профиля метрической резьбы составляет 60º. Нормативы размеров стандартного шага устанавливает ГОСТ 8724-81 (ИСО 261-98) «Основные нормы взаимозаменяемости. Резьба метрическая.
Полное наименование резьбы состоит из следующих данных:
- М — метрическая резьба.
- Диаметр резьбы в миллиметрах.
- Размер мелкого шага в миллиметрах.
- Направление хода (есть левосторонняя и правосторонняя резьба).
- Обозначение хода для многозаходной резьбы.
Шаг метрической резьбы определяют по таблице, или по маркировке крепежного элемента. Кроме табличных и справочных данных, существуют и практические способы определения шага резьбового профиля:
- Можно сравнить резьбу на разных изделиях, и определить искомое значение путем сопоставления.
- Для измерения шага применяют резьбовые калибры — специальные инструменты без шкалы. Калибры помогают определить различные параметры резьбового профиля: диаметры, высоту треугольника, длину шага.
- Если наружная резьба легко и без сопротивления ввинчивается во внутреннюю, так можно предположительно установить шаг наружного профиля.
- Проведите измерения: с помощью штангенциркуля определите длину резьбы и разделите полученное значение на число витков.
Еще один важный параметр резьбового соединения — поле допуска. Эта величина обозначает максимальную длину сопряжения сторон резьбовых профилей винта и гайки, и других разновидностей крепежных изделий. Существует три класса полей допусков. Если крепеж принадлежит к первому классу допусков, он является надежным и применяется в областях, где требуется высокая точность и надежная фиксация. Второй класс полей допусков — это наиболее часто используемый стандарт. Грубый класс допусков используется там, где не требуется большая точность резьбового соединения.
При выборе крепежа тип резьбового соединения имеет решающее значение. На территории Российской Федерации наиболее востребованы метизы с крупным шагом резьбы. Крепежные элементы с мелким шагом применяются для соединения изделий, подверженных вибрации, экспериментальным и переменным динамическим нагрузкам. Область применения метизов с мелким шагом резьбового профиля — автомобиле- и судостроение, производство станков, электроники и бытовой техники. В строительстве и других сферах в основном используется крепеж с крупным шагом метрической резьбы. Если требуется рассчитать, какие болты требуются для определенных строительных или иных задач, современные специалисты используют расчетные формулы, либо специальное программное обеспечение. Расчет параметров крепежа онлайн доступен на многих специализированных интернет-ресурсах бесплатно. Также существуют онлайн-калькуляторы для подсчета параметров метрической резьбы по набору исходных размеров. Необходимые размеры рекомендуется замерять с помощью штангенциркуля.
Под метрической резьбой также принято подразумевать любую резьбу, обозначение которой указано в миллиметрах. По форме профиля различают следующие типы резьбы:
- Дюймовая — профиль состоит из равнобедренных треугольников, угол при вершине у которых составляет 55о.
- Трубная цилиндрическая — разновидность дюймовой резьбы, соответствует стандартам ГОСТ 6357-81. Номинальный размер резьбы соотносится с внутренним диаметром трубы или условно определенного отверстия.
- Трапецеидальная — профиль выглядит как трапеция с равными боковыми сторонами и острым углом при основании. Этот вид резьбы применяется в подвижных соединениях и служит для передачи возвратно-поступательного движения. Трапецеидальная резьба бывает однозаходной и многозаходной.
- Упорная — разновидность трапецеидальной, профиль выглядит как не равнобочная трапеция. Соответствует нормам ГОСТ 10177-82.
- Прямоугольная — этот вид резьбы выполняется на ходовых винтах, испытывающих высокие нагрузки, для передачи поступательно-вращательного движения.
- Круглая — профиль выглядит как частный случай синусоиды. Этот тип резьбы отличается значительной устойчивостью к частому закручиванию и раскручиванию. Пример использования — цоколь лампочки (резьба Эдисона), шпиндели, вентили, сантехнический крепеж и арматурные изделия.
Кроме миллиметров для измерения резьбовых соединений также используют другие системы мер: дюйм, модуль — отношение шага в миллиметрах к числу пи, питч — отношение числа пи к шагу, длина которого указана в дюймах.
Изменения шага, угла профиля и формы резьбы для повышения долговечности крепежа
Резьба шпильки или болта с прямым углом профиля, применяемая при особых требованиях к пределу выносливости крепежа.
Такие геометрические параметры резьбы как шаг, угол и профиль, зачастую оказывают решающее значение на долговечность крепежных деталей. Правильную модель поведения крепежа под нагрузкой позволяет найти эксперимент.
Дата публикации: 20 апреля 2011
Автор: Дроздов М.
В., ООО «Инженерный Союз»
Малость эффекта влияния шага резьбы крепежа на предел выносливости
Анализ данных экспериментальных исследований крепежных изделий показывает, что при одинаковом отношении R / P ( R – радиус впадины резьбы, P – шаг резьбы) шаг резьбы практически не влияет на предел выносливости резьбовых соединений. Лишь для резьбы с диаметром 10 мм при R = 0 наблюдается небольшой (до 10 %) разброс результатов относительно среднего значения. При других значениях R / P разброс не превышает 2…5%. Это позволяет рассматривать резьбу как совокупность мелких выточек.
Преимущества мелкой резьбы
Повышение разрушающих нагрузок в крепежных соединениях с мелкой резьбой
Напряжения в стержне с такими выточками распределяются неравномерно лишь на небольшой глубине , прилегающей к вершине. В этом случае коэффициент концентрации напряжений зависит от отношения R / P и не зависит от отношения R / d . Если разрушающие напряжения в болте с мелкой резьбой одинаковые с крупной резьбой, то разрушающие нагрузки при мелкой резьбе выше за счёт большей площади.
Например, для резьбы М10×1,5 площадь сечения А1= 55,1 мм 2 , а для резьбы М10×1 А1 — 62,4 мм 2 , т. е. на 13 % больше.
Стопорящие свойства крепежа с резьбой малого шага
Для накатывания мелкой резьбы требуются станки меньшей мощностью. Кроме того, крепёж с мелкой резьбой имеет более высокие стопорящие свойства. Благодаря указанным преимуществам мелкую резьбу широко применяют в машиностроении.
Угол профиля и форма резьбы
Следствия уменьшения угла профиля резьбы крепежа
Рис. 1. Профили резьбы с разными углами α
При уменьшении угла профиля (за исходный угол профиля принят угол для метрической резьбы α = 60°) увеличивается рабочая глубина (перекрытие) витков и, как следствие, осевая податливость резьбы, которая способствует более равномерному распределению нагрузки между витками и разгрузке первого витка.
Следствия увеличения угла профиля крепежных деталей
При α > 60° также улучшается распределение нагрузки между витками, но уже за счёт увеличения радиальной податливости гайки .
Результаты расчетов показывают, что нагрузка на первый виток резьбы М10 с α = 75° снижается на 17 % по сравнению со стандартной резьбой; при α = 90° уменьшение нагрузки составляет 35 %.
Наряду со снижением нагрузки при α > 60° существенно уменьшаются действующие в основании витков напряжения, связанные с изгибом . При α = 90° резьба получается как бы «безизгибной» (рис. 1), что существенно повышает прочность соединений.
Влияние угла профиля резьбы на сопротивление шпилек и болтов усталости
Влияние угла профиля резьбы на сопротивление усталости исследовалось И. А. Биргером и Г. Б. Иосилевичем. Испытывались шпильки М10 с α = 45, 60, 75 и 90° из стали 38ХА (σв — 1150 МПа).
Резьба на шпильках нарезалась на токарно-винторезном станке резцами с пластинами из твердого сплава Т15К6, заточенными на профилешлифовальном станке. Резьба в гайках нарезалась специальными метчиками. Профили исследованных резьб изображены на рис. 4.
Влияние угла профиля и формы резьбы
Как показывают результаты испытаний (табл.
1; рис. 2), увеличение угла профиля резьбы до α = 90° или уменьшение до α — 45° позволяет повысить предел выносливости соединения на 45 . 55 %. Впервые резьба с α = 90° для болтов была предложена в работе Биргера.
Разрушение соединений происходит, как правило, на уровне или ниже опорного торца гайки, что свидетельствует о существенном уменьшении максимальных напряжений в сечении первого витка .
Рис. 2. Зависимость предела выносливости крепежных
соединений от угла профиля резьбы
По данным Р. Б. Хейвуда, долговечность болтов с α = 90° в 10 раз больше, чем стандартных.
Резьба с α = 90° может быть рекомендована для ответственных конструкций объектов энергетики, соединений фланцев технологических трубопроводов высокого давления, когда необходим очень высокий предел выносливости (особенно для нарезанных резьб). Изготовление резьбы с малой высотой профиля при α = 90° легче, чем резьбы с профилем стандартной формы.
Нецелесообразность увеличения угла профиля резьбы крепежа выше 90°
Рис.
3. Кривые изменения максимального напряжения
для соединений с обычным (1) и асимметричным (2)
профилями резьбы
Отметим, что увеличение угла профиля резьбы свыше 90° может привести к разрушению тела гайки из-за высокой радиальной нагрузки . Смещения усилий к оси стержня и уменьшения напряжений от изгиба витков можно достичь при выполнении на болтах (шпильках) резьбы с несколько большим, чем на гайках, углом симметричного профиля α = 62 . 65°, а также при изготовлении резьбы с асимметричным профилем . Резьба гайки должна иметь при этом стандартный профиль, а для обеспечения свинчиваемости и взаимозаменяемости следует несколько увеличить зазоры по среднему диаметру. Асимметричный профиль резьбы болта применяется в Великобритании и США. По данным Хирониса, такая резьба выдерживает значительные напряжения (рис. 3).
Отметим, что применение гаек, резьба которых имеет увеличенный угол α или асимметричный профил ь, может привести к снижению сопротивления усталости .
Зарубежные исследования различных профилей резьбы крепежа
Рис. 4. Профили резьбы
Влияние угла профиля и формы резьбы на долговечность крепежных соединений изучалось Итоном. Профили исследованных резьб показаны на рис. 4.
Резьбы крепежа с профилями I и IV , наиболее распространенные в США, имели α = 60°.
Резьбы крепежных изделий с профилями II и III упорные, причем в первом случае угол наклона рабочей стороны резьбы равен 3°, нерабочей 30°, а во втором случае соответственно 0 и 45°. Рабочая высота профиля III меньше, чем профиля II .
Резьба крепежных деталей с профилем V имела α = 90°.
Резьбы с профилями VI и VII предназначены для воспринятая переменных нагрузок. Исключение контакта по вершинам витков резьбы с профилем VII , как показали результаты экспериментов, повысило долговечность соединений, но снизило прочность при испытании на срез . Такую резьбу используют в США для соединений, нагруженных тяжелыми динамическими нагрузками .
Шпильки изготовляли из марганцево-никелевой стали (σв = 668…730 МПа). Испытания проводили при нулевом цикле напряжений.
Относительная прочность резьбовых соединений
В табл. 2 приведены данные об относительной прочности резьбовых соединений (за единицу принята прочность резьбы с α = 60° и плоскосрезанной впадиной). Как показывает анализ этих данных, профиль ( VI и VII ), образованный дугой окружности и исключающий контакт между вершиной резьбы гайки и впадиной резьбы шпильки, позволяет на 60% повысить предел выносливости соединений . При использовании упорной резьбы и резьбы с α = 90° значение σап повышается незначительно (до 10 %). Это объясняется влиянием ударных нагрузок из-за увеличенных радиальных зазоров при отнулевом цикле напряжений. Предел выносливости этих соединений можно повысить путем предварительной затяжки крепежа.
Переменные средний диаметр и шаг
Рис. 5. Болты прямой и обратной
конусности
Изменив радиус впадины или профиль резьбы, можно эффективно снизить концентрацию напряжений от местной нагрузки на витки.
Для улучшения распределения нагрузки нужно таким образом изменить средний диаметр по высоте гайки, чтобы контакт витков начинался вблизи свободного торца гайки. Р. Хейвудом установлено, что прямая конусность 1:50 при увеличении среднего диаметра от торца к головке болта (рис. 5) снижает долговечность соединений c 10 5 до 6×10 4 циклов. Обратная конусность 1:100 повышает долговечность до 1,8×10 5 , а при большей конусности (1:50) — до 2,1×10 5 циклов.
Применение гаек с коническим заходом
Рис. 6. Резьбовые соединения с усечёнными
нижними витками
Отметим, что использование резьбы c переменным средним диаметром ограничено требованием недопущения в резьбе больших зазоров , поэтому в паре с конусным болтом предпочтительно применять конусную гайку.
Разновидностью этого метода является усечение (коррекция) витков резьбы гайки в наиболее нагруженной области до нарезания резьбы или после него. Угол φ принимают равным 10…15°.
Согласно данным Лутандера и Вальгрена, при усечении нижних витков гайки на 12° предел выносливости повышается на 20%. Такое же увеличение получено Г. Вигандом при усечении под углом 10°.
Рекомендации по применению гаек c коническим заходом приведены в работе Р. А. Уолкера и Г. Майера. Гайка с увеличенным шагом дает более равномерное распределение нагрузки. По данным Р. Хейвуда, долговечность соединения гайки с 11,85 витками и болта с 12 витками на 1″ повышается c 10 5 (для обычного соединения) до 5,8×10 5 циклов, причем разрушения всегда происходят значительно глубже опорной поверхности гайки, что свидетельствует о более равномерном распределении нагрузки между витками.
Степень влияния шага гайки и прочность ее материала
Переменный шаг в сочетании с углом профиля α = 90° способствует существенному повышению долговечности . Степень влияния увеличенного шага гайки зависит от прочности её материала при растяжении. В случае невысокой прочности происходит перераспределение нагрузки вследствие пластических деформаций и нижние витки начинают работать аналогично виткам обычной гайки.
Рекомендуется использовать болты и гайки из одного материала.
Иногда применяют гайки с утопленной резьбой. В таких соединениях нижний виток болта более податливый, что снижает нагрузку. Гайка с прорезями по впадинам резьбы, которые увеличивают их податливость и улучшают распределение нагрузки. Однако на практике такую конструкцию реализовать крайне сложно.
Заключение
Стремление конструкторов к разработке крепежных изделий, применяемых для соединительных деталей трубопроводов, направлено на поиск геометрических характеристик конструкции, обеспечивающих наивысшую надёжность резьбового соединения для заданных условий эксплуатации.
Список литературы
- Иосилевич Г. Б., Строганов Г. Б., Шарловский Ю. В. Затяжка и стопорение резьбовых соединений.. – М. : Машиностроение, 1985. – 224 c.
- Якушев А. И., Мустаев Р. Х., Мавлютов Р. Р. Повышение прочности и надежности резьбовых соединений.. – М. : Машиностроение, 1979. – 214 c.
- Белозерова З. Л., Ращепкин К.Е., Ясин Э.М. Надёжность магистральных нефте- и продуктопроводов // Транспорт и хранение нефти и нефтепродуктов: Обз. инф. — М.: ВНИИОНГ, 1971.
- Sproat R. Z., Walker R. A. Radiused-root threads-are they realey better // Assembly Engng. 1965. N 4..
Л., Ращепкин К.Е., Ясин Э.М. Надёжность магистральных нефте- и продуктопроводов // Транспорт и хранение нефти и нефтепродуктов: Обз. инф. — М.: ВНИИОНГ, 1971.Получив доступ к данной странице, Вы автоматически принимаете Пользовательское соглашение.
- Фланцы
- Фланцы воротниковые
- Фланцы плоские
- Фланцы сосудов и аппаратов
- Заглушки фланцевые
- Крепеж
- Болты
- Гайки
- Шпильки
- Шайбы
- Переходы
- Тройники
- Заготовки
- Уплотнения
- Прокладки стальные
- Обтюраторы
Изготовим фланцы литые, заготовки из стали 09Г2С, сталь 20, Ст 08Х18Н10Т, 15Х5М
Виды резьб.
Параметры, определяющие форму и размеры профиля резьбы (см. рис. 1):
- шаг резьбы Р;
- высота теоретического профиля Н — высота треугольного профиля с острыми углами, полученного при продолжении боковых сторон профиля до их пересечения;
- рабочая высота профиля h — высота, на которой нитки болта (винта) и гайки соприкасаются;
- угол профиля α — угол между прямолинейными боковыми сторонами профиля;
- угол наклона профиля — угол между боковой прямолинейной стороной и перпендикуляром к осевой линии резьбы.
Для резьб с симметричным профилем угол наклона профиля равен половине угла профиля.
Рис. 1 — Профиль резьбы
Метрическая резьба
Метрическая резьба (рис. 2) — основная треугольная крепежная резьба. Метрические резьбы бывают с крупными и мелкими шагами. Наиболее распространена метрическая резьба с крупным шагом, так как по сравнению с резьбами с мелкими шагами она оказывает меньшее влияние на износ и ошибки изготовления. Метрические резьбы с мелкими шагами по сравнению с резьбой с крупным шагом при одном и том же наружном диаметре обеспечивают детали большие прочность (глубина канавок резьбы меньше и внутренний диаметр резьбы больше) и надежность от самоотвинчивания (шаг резьбы, а следовательно, и угол подъема резьбы меньшие). Поэтому метрические резьбы с мелкими шагами применяют при изготовлении тонкостенных резьбовых деталей, служащих для регулирования и подверженных действию динамических нагрузок.
Рис. 2 — Метрическая резьба
Дюймовая резьба
Дюймовая резьба (рис.
3), так же как и метрическая, — треугольная, крепежная. Ее применяют для замены резьбовых деталей старых и импортных машин, ввозимых из стран, в которых применяется дюймовая система мер (США, Англия и др.), и в некоторых особых случаях.
Рис. 3 — Дюймовая резьба
Метрическая коническая резьба
Метрическая коническая резьба имеет треугольный профиль, аналогичный (по размерам элементов профиля) профилю метрической резьбы по ГОСТ 25229-82 (СТ СЭВ 307-76). Она применяется для конических резьбовых плотных (непроницаемых) соединении.
Круглая резьба
Круглая резьба (рис. 4) применяется для винтов, несущих большие динамические нагрузки, работающих в загрязненной среде с частым отвинчиванием и завинчиванием (вагонные сцепки, пожарная арматура), а также в тонкостенных изделиях, как, например, на цоколях и патронах электрических ламп, частей противогазов и т. п. Несколько видов круглой резьбы стандартизованы.
Рис. 4 — Круглая резьба
Трапецеидальная резьба
Трапецеидальная резьба (рис.
5) — основная резьба передач винт — гайка и червяков червячных передач. Она удобна для изготовления, по сравнению с треугольной резьбой имеет меньшие потери на трение, а по сравнению с прямоугольной более прочная.
Рис. 5 — Трапецеидальная резьба
Упорная резьба
Упорная резьба (рис. 6) имеет несимметричный трапецеидальный профиль витков. Применяется для винтов, воспринимающих большую одностороннюю осевую нагрузку в прессах, нажимных устройствах прокатных станов, грузовых крюках и т. п.
Рис. 6 — Упорная резьба
Трубная цилиндрическая, трубная коническая и коническая дюймовая
Трубная цилиндрическая (рис. 7), трубная коническая (рис. 8) и коническая дюймовая (рис. 9) резьбы представляют собой мелкие треугольные дюймовые крепежно-уплотняющие резьбы. Они приме няются в основном для соединения труб и арматуры трубопроводов. Конические резьбы обеспечивают герметичность соединения резьбовых деталей без специальных уплотнений.
Рис. 7 — Трубная цилиндрическая
Рис. 8 — Трубная коническая Рис. 9 — Коническая дюймовая
Прямоугольная (и квадратная) резьба изготовляется на токарно-винторезных станках. Такой способ не позволяет получить высокую точность, и поэтому данная резьба применяется сравнительно редко и соответственно не стандартизована.
Размеры стандартной резьбы принимают по соответствующему ГОСТу в зависимости от наружного диаметра d резьбы.
Исследования прочности резьбы показывают, что осевая нагрузка распределяется между витками резьбы неравномерно, что объясняется не только невозможностью изготовления абсолютно точной резьбы, но и неблагоприятным сочетанием деформаций болта и ганки (болт растягивается, а гайка сжимается). Для упрощения расчетов резьбы на прочность условно принимают, что осевая нагрузка распределяется между витками резьбы равномерно. Расчет резьбы на прочность производят обычно как проверочный.
Из рис.
1 видно, что если на сопрягаемые резьбой детали (болт и гайку и пр.) действует осевая сила F, то витки резьбы каждой детали работают на срез, смятие и изгиб.
Резьбу крепежной детали рассчитывают только на срез и смятие, так как расчет ее на изгиб по формулам сопротивления материалов весьма условен.
При одинаковых материалах сопрягаемых резьбовых деталей расчет резьбы на прочность производят по охватываемой детали по формулам:
на срез
на смятие
где τc — расчетное напряжение на срез резьбы;
σsm — расчетное напряжение на смятие между витками резьбы;
n — число витков резьбы, воспринимающих нагрузку;
k — коэффициент полноты резьбы (см. рис. 1), показывающий отношение высоты витка в опасном сечении к шагу резьбы;
[τc] — допускаемое напряжение на срез резьбы;
[σsm] — допускаемое напряжение на смятие резьбы.
Коэффициент полноты резьбы для метрической резьбы болтов, винтов и шпилек (см.
рис. 1) k=0,75; гаек k=0,88; трапецеидальной резьбы k=0,65.
Если охватывающая резьбовая деталь изготовлена иэ менее прочного материала, чем материал охватываемой резьбой детали, то расчет резьбы на срез следует выполнять для каждой из этих деталей. Условие прочности охватывающей детали на срез
Так как прочность резьбы стандартных крепежных деталей гарантирована ГОСТом, то расчет резьбы этих деталей на прочность не производят.
Какая резьба лучше держит мелкая или крупная — Строй Обзор
Содержание
- Миф о пружинных шайбах
- Поперечная нагрузка против продольной
- Универсальное средство от самопроизвольного ослабления соединения
- Не бойтесь затягивать гайки для упора
- «Умные» болты
- 6 витков резьбы
- Особая маркировка резьбовых соединений
- Крупная или мелкая резьба?
- Резьбовые соединения и температура
- Проблемы с шлицем Phillips
- Смотрите также
- Комментарии 50
- Шаг метрической резьбы
Многие инженеры считают, что знают о таких простых элементах крепления как болты, шайбы и гайки абсолютно все.
Разве есть у кого-либо сомнение в том, что это наиболее простые, эффективные и предсказуемые в использовании метизы? Но на самом деле, все не так просто и мы расскажем вам о 10 фактах, которые значительно изменят вашу точку зрения на резьбовые соединения.
Миф о пружинных шайбах
Все знают, что такое пружинная шайба. Принцип действия этого изделия также не является секретом ни для кого – этот элемент крепления создает дополнительное напряжение между поверхностью детали и гайкой, предотвращая самопроизвольное ослабление соединения, а кроме этого, упирается своими концами в металл, предотвращая проворачивание гайки. Но все это лишь теория. Работает ли этот принцип в реальной жизни там, где необходима максимальная надежность соединения? Многочисленные эксперименты, проведенные в лабораторных условиях, показали, что пружинные шайбы не только не предотвращают раскручивание, но и могут сами ему способствовать. Чтобы выполнять свои функции, шайба должна «зарываться» своими концами в материал, а это возможно лишь в том случае, если речь идет об очень мягком металле, пластике или древесине.
Поперечная нагрузка против продольной
Большинство специалистов в области механики уверены, что для резьбового соединения опаснее вибрационные нагрузки, направленные вдоль оси резьбы. Но, на самом деле, гораздо опаснее поперечные вибрации – именно они вызывают постепенное ослабление гайки и разрушение резьбы. Сведения об этой особенности болтовых и шпилечных соединений никогда не были секретом и получены еще в 1960 году Герхардом Юнкером, но основе данных, собранных при испытании соединений на специальной машине. Удивительно, что так мало механиков знают об этой важной особенности.
Универсальное средство от самопроизвольного ослабления соединения
Если поперечные вибрации могут быть опасны для соединений с гайками, а пружинные шайбы неэффективны, то что может выручить механика, при необходимости получить максимально надежное соединение? Оказывается, наиболее действенным способом получить надежно закрученную на резьбе гайку, является использование замковых гаек или так называемых гаек с прорезью, которые после закручивания фиксируются на специальной стопорной шайбе.
Не бойтесь затягивать гайки для упора
Все мы отлично знаем, что затягивание гаек до упора чревато неприятностями, вплоть до разрушения гайки или повреждения резьбы. Оказывается, что для получения максимально надежного соединения, нужно приложить максимум усилий и затянуть гайку до упора. Чем сильнее затянута гайка, тем меньше шанс у нее начать самопроизвольно раскручиваться под действием динамических нагрузок. Разумеется, при большом усилии резьбовое соединение можно повредить, но это вопрос скорее качества изделий, чем технологии монтажа. Предел текучести стали составляет порядка 1000 фунтов и если вам удастся достичь такого усилия при создании соединения, то гайка, болт и соединяемые элементы можно теоретически считать одним целым.
«Умные» болты
У описанного выше метода создания надежного соединения есть лишь один недостаток, который, тем не менее, мешает его повсеместному внедрению. Этот недостаток заключается в том, что определить силу зажатия гайки без специального оборудования не удается.
Конечно, для работы можно использовать специальные ключи с динамометрами, но они выпускаются, обычно, для использования в автомобильной индустрии и не позволяют развивать максимальное усилие, необходимое для преодоления порога текучести. Ученые нашли выход из положения, разработав специальные гайки с индикацией силы закручивания. Эти изделия уже производятся и их можно приобрести у нескольких компаний. К сожалению, такой крепеж обходится более чем в 10 раз дороже чем обычные гайки и поэтому его используют лишь в самых ответственных узлах, например при фиксации элементов космических кораблей.
6 витков резьбы
Большинство из нас уверены, что чем больше витков резьбы задействовано при соединении, тем лучше. Это не совсем так, потому что наукой доказано, что максимальная эффективность достигается при работе всего лишь 6 витков резьбы. При приложении силы, резьбовые элементы сильно растягиваются, и при этом нагрузка распределяется по резьбе неравномерно. Наибольшую нагрузку испытывает самый первый работающий виток, а следующие нагружены меньше, причем силы воздействия уменьшаются пропорционально с каждым следующим витком.
После 6 витка это правило не работает и принципиального прироста надежности фиксации увеличение их числа не дает.
Особая маркировка резьбовых соединений
Некоторым специалистам приходится сталкиваться с маркировкой из букв и цифр, нанесенных на гайки и болты и не имеющим отношения к ГОСТам и DINам. Выглядит эта маркировка как 2А или 3В и ее назначение понятно далеко не всем. Как выяснилось, эти сочетания символов есть не что иное, как класс резьбы элемента крепления. Буква А обозначает наружную резьбу, а В – внутреннюю. Цифры могут изменяться от 1 до 4 и они говорят о зазорах в резьбе, влияющих на эксплуатацию резьбовой пары:
Класс 1 – отличный выбор для соединений, которые придется часто разбирать и снова собирать;
Класс 2 – универсальный для всех случаев использования. Обычно этот крепеж имеет идеальное соотношение цены и качества;
Класс 3 – максимально надежное соединения для узлов, работающих под большими нагрузками;
Класс 4 – прецезионный – так маркируются специальные изделия с высоким содержанием свинца в материале.
Крупная или мелкая резьба?
Многие болты и гайки выпускают как с крупной, так и с мелкой резьбой. Каждый из вариантов имеет свои преимущества и недостатки. Болты с мелкой резьбой имеют большее сечение и поэтому более прочные, чем болты с крупной резьбой. В тоже время, мелкая резьба более подвержена повреждениям, как коррозионным, так и механическим. Повредить такую резьбу можно прямо в процессе закручивания гайки, просто приложив излишнее усилие или допустив незначительный перекос крепежных элементов.
Резьбовые соединения и температура
Как вы думаете – прочнее ли становится болтовое соединение при повышении температуры? Многие скажут, что при значительном нагреве болты и гайки теряют свои несущие свойства, так как расширяются и становятся более эластичными. При этом почти все уверены, что экстремально низкие температуры не так опасны для крепежа. Научные же исследования объективно утверждают, что как сильное нагревание, так и серьезное понижение температуры отрицательно сказываются на соединениях.
Оптимальным вариантом всегда является комнатная температура, при которой металл сохраняет максимум несущих свойств.
Проблемы с шлицем Phillips
Вряд ли существует человек, который имел дело с винтами, оснащенными шлицами Phillips и ни разу не проклинал их. Конечно, если сравнивать филлипсовский крестовой шлиц и прямой, то он гораздо лучше, так как не дает соскальзывать отвертке или бите шуруповерта. Но его недостаток в том, что при закручивании необходимо прилагать значительное осевое усилие на инструмент, что приводит к стачиванию шлица до состояния конуса. В чем причина этой проблемы? Как оказалось, она кроется в нас, так как мы используем этот крепеж не по назначению. Для вкручивания в плотные материалы, без подготовки отверстия, предназначены винты с шлицами типа torx и pozidriv. Винты с шлицами Phillips создавались специально для автомобильной и военной отрасли, где больше ценится точность изготовления и качество стали, чем усилие, приложенное при монтаже.
Купил за недорого брембо от Е38, проблема в том что резьба на креплениях слизана.
По размерам вроде была М12, следующий размер М14 и три варианта шага. Подскажите какой лучше шаг нарезать в алюминиевом ухе?
Смотрите также
Комментарии 50
Чем меньше шаг, тем большую нагрузку будет держать резьба.
Мужики!
Ну хорош прикалыватся
Человек по делу спрашивает.
Все ведь проше дальше некуда.
Родная резьба с завода 12х1.5. Этого более чем достаточно.(поэтому упрочнять всекими заморачками?Зачем!)
М14х1.5 будет ещё крепче это же очивидно! и с нарезкой никаких проблем.
Если в «уши» болт крепления суппорта «проходит» — все дальше никого не слушай.
Простые вещи надо делать просто…, а тут целый диспут получился!
Мужики правда перебор!
Колво витков резьбы должно ровнятся ее диаметру))
Так что если м14 то надо 14 витков расдели свою длину под резьбу на 14 и получишь шаг ))
1,25 нарезай — считается машинной резьбой
А в кулаке резьбы нету? То есть будет прикручен кулак к суппорту?
Не знаю где вы их взяли, но у меня стоят суппорта от 38,резьбы никакой нет, крепление к переходнику через болт.
Если это 4-х поршневые передние суппорта от e38, то на них отродясь не было резьбы. Если конкретно на твоих она была, то точно не с завода — кто-то уже потом помог ей там появиться (ума не приложу, зачем)
На одном вообще слизана резьба, на другом чуть сохранилась.
На фото которое прислал продавец видно как суппорт прикручен.
Да, че-то я тупанул, должна быть резьба
разве не вариант определить шаг резьбы по новым направляйкам м14?
а что болтом насквозь не зафиксировать ？ если шляпки болтов не упрутся в тормозной диск. походу ктото убрал резьбу при попыках зафиксировать на резьбу кулаков в других авто
В алюме всегда резьба крупнее(шаг) чем в сталь, чугун.Мелкий шаг в алюме всегда вырывает.
если в суппорте резьба была бы и в кулаке резьба тоже — это как две гайки сразу одновременно на один болт накрутить :)) попробуй как нибудь ))
а там была резьба или просто следы от болта?
большое подозрение что просто следы- суппорт просто притягивается болтом к кулаку
Там была резьба.
конечно, минимум миллиметр металла сняло при откручивании
резьба либо в суппорте, либо в кулаке
Резьба была в суппорте м12, будет м14.
Чем мельче тем прочнее, но исходить из имеющихся болтов и мечиков)
да такая же что и на скобе есть или будет.
Не понял о чем речь.
резьба… ты ж сам вопрос задаешь в посте… или нет?
Была м12 будет м14.
с завода там 12/1,5
так вроде тут и не было резьбы, это следы от болта, резьба на кулаке.
Там была резьба.
Забивная футорка под родную резьбу вам в помощь!
что бы я сделал на твоём месте. так как это мягкий сплав и иногда тяжело нарезать резьбу . я бы нарезал 1.5 шаг он не мелкий и не крупный . второй вариант как уже писали наверху я бы завтулил. но этот вариант потребует токарных работ а тем самым затрат но за то можно сохранить оригинальный размер
ввертыша licota хорошая вещь но я им не доверяю работал с ними неоднократно.
бывало такое что не мог вывернуть болт так как licota пружину так сказать перекашивало внутри
Спасибо, пойду по пути первого варианта, т.к. будет заказываться проставка и оригинальный размер не сильно важен.
На край потом можно сделать как на лексусе, вставка с резьбой
Шаг метрической резьбыМы часто сталкиваемся с проблемой подбора необходимого крепежного изделия, и возникает вопрос, какой подобрать шаг резьбы. Давайте разберемся, что такое резьба и на что следует обращать внимание.
Резьба — это вид поверхности с чередующимися выступами и впадинами. Существует несколько видов резьбы. Самые популярные – метрическая и дюймовая. В данной статье мы затронем только метрическую резьбу, так как она более распространенная.
Метрическая резьба является основным типом крепежной резьбы. Отличается она шагом и номинальным диаметром. Шаг резьбы равен расстоянию между двумя одинаковыми точками ближайших одноименных профилей, лежащих в одной плоскости.
Не смотря на столь сложное определение, понять его очень легко — это расстояние между двух выступов резьбы.
В свою очередь, метрическая резьба согласно ГОСТ 8724-81 может быть с крупным (основным) или мелким шагом. Считается что шаг от 1 до 68 мм – крупный шаг, выше чем 68 мм – только мелкий шаг. Так же, следует отметить тот факт, что мелкий шах резьбы может быть разным при одном и том же диаметре стержня, а крупный имеет только одно значение.
Обычно мелкий шаг резьбы применяется в условиях небольшой вибрации или толчков. Таким образом, крепежи с мелким шагом часто используют в авиастроении и для скрепления высокоточных механизмов в машиностроении. Что касается обычного шага, то такие крепежи самые популярные и их эксплуатируют практически везде и повсеместно.
Как и любая другая резьба метрическая имеет свои плюсы и минусы. К плюсам стоит отнести высокую надежность крепления, удобство во время монтажа и демонтажа и, конечно же, небольшая стоимость метизов с данной резьбой.
Недостатков относительно немного, вернее их всего два – это концентрация напряжения во впадинах резьбы, которая снижает установочную прочность соединения и применения в некоторых случаях средств стопорения.
Шаг резьбы: техническая таблица ➤ Dinmark
+38 (093) 170-74-69
+38 (096) 011-01-03
Отдел продаж
Отдел закупки:
График работы:
Пн-Пт: 9:00 — 18:00
Сб-Нд: выходной
Резьба | Шаг резьбы P, мм | |||
Основная | Мелкая резьба М | |||
| мелкая | мелкая 2 | супермелкая | ||
| М0,25 | 0,075 | — | — | — |
| М0,3 | 0,08 | — | — | — |
| М0,35 | 0,09 | — | — | — |
| М0,4 | 0,1 | — | — | — |
| М0,45 | 0,1 | — | — | — |
| М0,5 | 0,125 | — | — | — |
| М0,55 | 0,125 | — | — | — |
| М0,6 | 0,15 | — | — | — |
| М0,7 | 0,175 | — | — | — |
| М0,8 | 0,2 | — | — | — |
| М0,9 | 0,225 | — | — | — |
| М1 | 0,25 | 0,20 | — | — |
| М1,1 | 0,25 | 0,20 | — | — |
| М1,2 | 0,25 | 0,20 | — | — |
| М1,4 | 0,3 | 0,20 | — | — |
| М1,6 | 0,35 | 0,20 | — | — |
| М1,8 | 0,35 | 0,20 | — | — |
| М2 | 0,4 | 0,25 | — | — |
| М2,2 | 0,45 | 0,25 | — | — |
| М2,5 | 0,45 | 0,35 | — | — |
| М3 | 0,5 | 0,35 | — | — |
| М3,5 | 0,6 | 0,35 | — | — |
| М4 | 0,7 | 0,5 | — | — |
| М4,5 | 0,75 | 0,5 | — | — |
| М5 | 0,8 | 0,5 | — | — |
| М5,5 | — | 0,5 | — | — |
| М6 | 1 | 0,75 | 0,5 | — |
| М7 | 1 | 0,75 | 0,5 | — |
| М8 | 1,25 | 1 | 0,75 | 0,5 |
| М9 | 1,25 | 1 | 0,75 | 0,5 |
| М10 | 1,5 | 1,25 | 1 | 0,75 |
| М11 | 1,5 | 1,00 | 0,75 | 0,5 |
| М12 | 1,75 | 1,5 | 1,25 | 1 |
| М14 | 2 | 1,5 | 1,25 | 1 |
| М15 | — | 1,5 | 1 | — |
| М16 | 2 | 1,5 | — | 1 |
| М17 | — | 1,5 | 1 | — |
| М18 | 2,5 | 2 | 1,5 | 1 |
| М20 | 2,5 | 2 | 1,5 | 1 |
| М22 | 2,5 | 2 | 1,5 | 1 |
| M24 | 3 | 2 | 1,5 | 1 |
| М25 | — | 2 | 1,5 | 1 |
| М26 | — | 1,5 | 1 | — |
| М27 | 3 | 2 | 1,5 | 1 |
| М28 | — | 2 | 1,5 | 1 |
| М30 | 3,5 | 2 | 1,5 | 1 |
| М32 | — | 2 | 1,5 | — |
| М33 | 3,5 | 2 | 1,5 | — |
| М35 | — | 1,5 | — | — |
| М36 | 4 | 3 | 2 | 1,5 |
| М38 | — | 1,5 | — | — |
| М39 | 4 | 3 | 2 | 1,5 |
| М42 | 4,5 | (4)3 | 2 | 1,5 |
| М45 | 4,5 | (4)3 | 2 | 1,5 |
| М48 | 5 | (4)3 | 2 | 1,5 |
| М52 | 5 | (4)3 | 2 | 1,5 |
| M56 | 5,5 | 4 | 3(2) | 1,5 |
| М60 | 5,5 | 4 | 3(2) | 1,5 |
| М64 | 6 | 4 | 3 | 2(1,5) |
| М68 | 6 | 4 | 3 | 2(1,5) |
Оставайтесь на связи
Шаг резьбы: таблица, обозначение, как определить?
В зависимости от вида резьбового соединения могут меняться шаг резьбы, поэтому существуют специальныетаблицы, подбор необходимого значения производится по обозначениям в документации.
С их помощью несложно определить требуемые параметры для конкретного исполнения.
Резьбовые соединения находят самое большое распространение. С их помощью можно из нескольких разрозненных деталей получить одну. Чем выше значение диаметра, тем большее усилие на разрыв может выдержать соединение. Когда же речь заходит о шаге, то здесь оказывается всё иначе. Уменьшая расстояние между нитками, добиваются повышения прочности в соединении. Поэтому конструкторы, желая усилить стык, уменьшают величину расстояния между канавками в соединении. Однако, произвольно назначать какие-либо параметры для подобных элементов нежелательно. При необходимости проведения ремонта возникнет трудность в замене деталей.
- ГОСТ и унификация крепежа
- Информация к размышлению
- Метрические резьбы
- Таблица 1: Размеры резьбы и шаг винтовой линии
- Дюймовые резьбы
- Таблица 2: Размеры резьбы и шаг винтовой линии
- Прямоугольная резьба
- Таблица 3: Размеры резьбы и шаг винтовой линии
- Упорная резьба
- Таблица 4: Размеры резьбы и шаг винтовой линии для упорной резьбы
- Трапецеидальная резьба
- Таблица 5: Размеры резьбы и шаг винтовой линии для трапецеидальной резьбы
- Трубная резьба
- Таблица 6: Размеры резьбы и шаг винтовой линии для трубной резьбы
- Как самостоятельно измерить шаг резьбы?
- Использование линейки
- Пластилиновый слепок
- Использование бумаги
- Использование резьбомера
ГОСТ и унификация крепежа
В течение длительного времени не могли прийти к единому стандарту.
Еще в середине XIX века разные производители пользовались своими мерительными инструментами. Попутно у каждого резьбовые соединения выполнялись по своим требованиям и параметрам. Возникали проблемы у эксплуатационников.
При необходимости разборки и последующей сборки изделий приходилось помечать каждую деталь, чтобы потом их поставить строго на свое место. Особенно сложно приходилось военным, так как ружья и пушки приходили с разных заводов. Если кто-то разбирал свое оружие, то собрать чаще всего не удавалось.
Еще в XII веке установили, что оптимальным будет расстояние между двумя канавками на стержнях, равное примерно 20 % от диаметра. Тогда их изготавливали из дерева, на ручьях и небольших реках создавали водяные мельницы. Позже (примерно середина XIV века) начали проектировать и создавать ветряные мельницы.
Отдельные детали стягивали мощными шпильками. На них накручивали громадные дубовые гайки, выточенные из единого куска прикорневой части. Но все – это были единичные, разовые изделия.
Их характеристики и качество зависели от мастера. С развитием техники нужно было добиваться однообразности и универсальности стяжных деталей.
Информация к размышлению
Первый отраслевой стандарт был принят в Туле (Россия). На первом оружейном заводе производили только сборку конечного изделия. Производилось и литье. А сами отливки раздавали мастерам для домашнего изготовления. Так образовались улицы со своими названиями: Курковая, Ложевая, Дульная, Штыковая и ряд других. Тут делали только одно изделие. Потом на сборке оставалось только собрать их и получить ружье.
Главная заслуга Никиты Демидова (основоположника первого оружейного завода России) заключалась в том, что он сумел разработать подробные чертежи, а также мерительные инструменты (калибры). Пользуясь ими, мастера могли проверять, насколько правильно обрабатывается конкретная деталь. Налажен был выпуск и ручного металлообрабатывающего инструмента: напильники, шаберы, скребки и ручные сверлильные устройства.
В это же время Англия также изготавливала ружья.
Конструктивно они были идентичными. В 1787 году были приобретены 500 ружей в Туле и 500 ружей из Англии. Их разобрали, а детали по артикулам разложили в несколько куч. Тщательно перемешали.
Потом решили собрать. Тульские ружья собрали все. Каждое прошло проверку на качество стрельбы. Результаты удовлетворили комиссию. Ни одного английского ружья собрать не смогли. Детали требовали индивидуальной притирки. Единого стандарта не было.
Поэтому в русскую армию помимо ружей поставляли детали, которые могли выходить из строя в процессе эксплуатации. В каждом полку существовал взвод, в обязанности которого вменяли ремонт вооружения.
В этих взводах имелись болтики, винтики и гаечки. Тогда их метили специальными насечками, чтобы использовать по мере необходимости.
В 1790 г. в Париже произошло первое утверждение основной системы мер. Одним из первых была утверждена мера длины – метр. Установили и дробные величины, которыми пользуются повсеместно: сантиметр, миллиметр.
Англия отказалась переходить на европейский стандарт.
У них до сих пор пользуются футами, дюймами, линиями.
Для унификации деталей каждая страна разрабатывала свои государственные стандарты. Их соотносили так, чтобы товары из сопредельных государств могли соответствовать и отечественным изделиям. Поэтому с 1924 г. в СССР был введен ГОСТ на резьбовые соединения. Кроме основного стандарта допускалось использование изделий из Великобритании и США (дюймовые стандарты). В настоящее время используются только трубные соединения, измеряемые в дюймах.
Метрические резьбы
Название (метрическая резьба) показывает, что все измерения выполняются в метрических единицах. Это самый распространённый мировой стандарт. Основные значения резьбовых соединений показаны в таблице 1. За основу взят стандартный шаг резьбы, кроме него существуют исполнения, где предусматривается и меньшие шаги.
Параметры резьбовой части: номинальный диаметр d, внутренний диаметр d₁ и шаг резьбы Р
Таблица 1: Размеры резьбы и шаг винтовой линии
| Номинальный диаметр резьбы d | Шаг Р | |||||||
| 1 ряд (предпочтительный) | 2 ряд (допустимый) | 3 ряд (для специальных конструкций) | крупный | мелкий 1 | мелкий 2 | мелкий 3 | мелкий 4 | мелкий 5 |
| 2,00 | 0,40 | 0,35 | ||||||
| 2,20 | 0,45 | 0,40 | ||||||
| 2,50 | 0,45 | 0,35 | ||||||
| 3,00 | 0,50 | 0,35 | ||||||
| — | 3,50 | -0,60 | 0,35 | |||||
| 4,00 | 0,70 | 0,50 | ||||||
| 4,50 | 0,75 | 0,50 | ||||||
| 5,00 | 0,80 | 0,50 | ||||||
| 5,50 | 0,50 | 0,40 | ||||||
| 6,00 | 1,00 | 0,75 | 0,50 | |||||
| 7,00 | 1,00 | 0,75 | 0,50 | |||||
| 8,00 | 1,25 | 1,00 | 0,75 | 0,50 | ||||
| 9,00 | 1,25 | 1,00 | 0,75 | 0,50 | ||||
| 10,00 | 1,50 | 1,25 | 1,00 | 0,75 | 0,50 | |||
| 11,00 | 1,50 | 1,00 | 0,75 | 0,50 | ||||
| 12,00 | 1,75 | 1,50 | 1,25 | 1,00 | 0,75 | 0,50 | ||
| 14,00 | 2,00 | 1,50 | 1,25 | 1,00 | 0,75 | 0,50 | ||
| 15,00 | 1,75 | 1,50 | 1,00 | |||||
| 16,00 | 2,00 | 1,50 | 1,00 | 0,75 | 0,50 | |||
| 17,00 | 1,75 | 1,50 | 1,00 | |||||
| 18,00 | 2,50 | 2,00 | 1,50 | 1,00 | 0,75 | 0,50 | ||
| 20,00 | 2,50 | 2,00 | 1,50 | 1,00 | 0,75 | 0,50 | ||
| 22,00 | 2,50 | 2,00 | 1,50 | 1,00 | 0,75 | 0,50 | ||
| 24,00 | 3,00 | 2,00 | 1,50 | 1,00 | 0,75 | 0,50 | ||
| 25,00 | 2,00 | 1,50 | 1,00 | |||||
| 26,00 | 1,50 | 1,00 | ||||||
| 27,00 | 3,00 | 2,00 | 1,50 | 1,00 | 0,75 | 0,50 | ||
| 28,00 | 2,50 | 2,00 | 1,50 | 1,00 | ||||
| 30,00 | 3,50 | 3,00 | 2,00 | 1,50 | 1,00 | 0,75 | ||
| 32,00 | 2,50 | 2,00 | 1,50 | |||||
| 33,00 | 3,50 | 3,00 | 2,00 | 1,50 | 1,00 | 0,75 | ||
| 35,00 | 2,50 | 1,50 | 1,00 | 0,75 | ||||
| 36,00 | 4,00 | 3,00 | 2,00 | 1,50 | 1,00 | |||
| 38,00 | 3,00 | 1,50 | 1,00 | 0,75 | ||||
| 39,00 | 4,00 | 3,00 | 2,00 | 1,50 | 1,00 | 0,75 | ||
| 40,00 | 3,50 | 3,00 | 2,00 | 1,50 | 1,00 | 0,75 | ||
| 42,00 | 4,50 | 4,00 | 3,00 | 2,00 | 1,50 | 1,00 | ||
| 45,00 | 4,50 | 4,00 | 3,00 | 2,00 | 1,50 | 1,00 | ||
| 48,00 | 5,00 | 4,00 | 3,00 | 2,00 | 1,50 | 1,00 | ||
| 50,00 | 4,00 | 3,00 | 2,00 | 1,50 | ||||
| 52,00 | 5,00 | 4,00 | 3,00 | 2,00 | 1,50 | 1,00 | ||
| 55,00 | 4,00 | 3,00 | 2,00 | 1,50 | ||||
| 56,00 | 5,50 | 4,00 | 3,00 | 2,00 | 1,50 | 1,00 | ||
| 58,00 | 5,00 | 4,00 | 3,00 | 2,00 | 1,50 | |||
| 60,00 | 5,50 | 4,00 | 3,00 | 2,00 | 1,50 | 1,00 | ||
| 62,00 | 5,00 | 4,00 | 3,00 | 2,00 | 1,50 | |||
| 64,00 | 6,00 | 4,00 | 3,00 | 2,00 | 1,50 | 1,00 | ||
| 65,00 | 6,00 | 4,00 | 3,00 | 2,00 | 1,50 | |||
Угол при вершине винтовой линии у метрических резьб составляет 60⁰
Видно, что есть несколько рядов по уровню предпочтений.
Объясняется довольно просто. Типовые детали стараются делать так, чтобы их было проще заменять в случае разборки и сборки. Менее предпочтительные ряды получаются при индивидуальном проектировании отдельных деталей. Производство удорожается.
Специальные резьбы применяют весьма ограничено. Ими пользуются лишь в тех случаях, когда невозможно применить стандартные предпочтения.
Внимание! Использование специальных резьб связано с необходимостью создавать одноразовые инструменты для нарезания подобных винтовых линий.
В таблицах указан стандартный шаг резьбы, а также дополнительные мелкие значения. Здесь тоже имеются свои предпочтения. Проще использовать номинальные параметры. Инструмент для нарезки выпускается предприятиями разных стран. Его несложно приобрести. Мелкие шаги востребованы только в специальных местах.

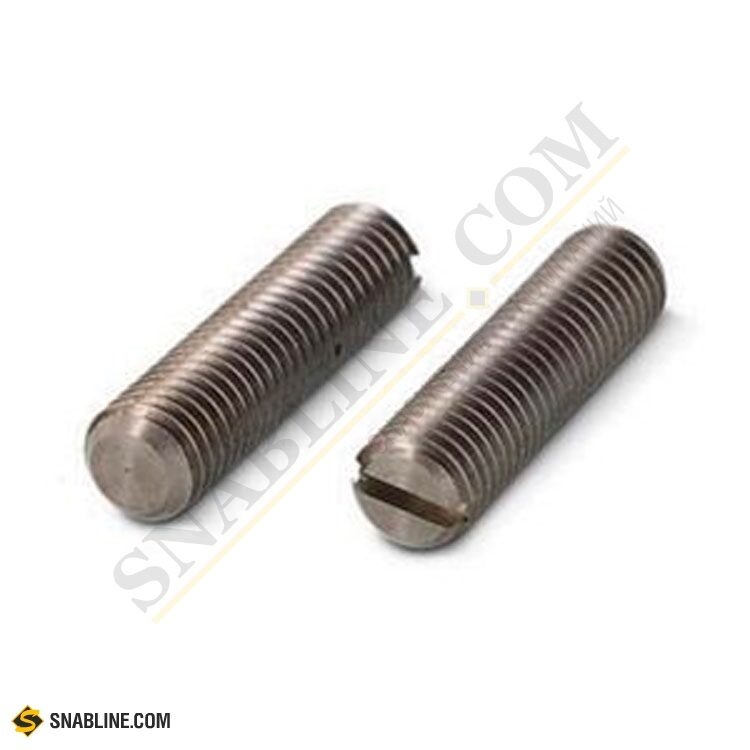

Например, уменьшенный шаг резьбы применяют для изготовления шпилек, в двигателях внутреннего сгорания. С их помощью крепят головку блока к самому блоку цилиндров.
Эти детали испытывают значительные нагрузки. Внутри движутся поршни, происходит процесс горения газа. Давление возрастает и убывает постоянно. Поэтому требования к соединению довольно высокие.
Мелкие шаги используют при сборке лопаток на турбинах. Вал турбины современного реактивного двигателя вращается с частотой 40…50 тыс. об/мин. Центробежная сила достигает громадных значений. Поэтому требования к узлам соединений повышенные.
Дюймовые резьбы
В Россию и страны СНГ поступают изделия из США и Великобритании. Поэтому приходится сталкиваться с деталями, где применяется дюймовая резьба. Еще недавно самолетостроение было в дюймовом исполнении. Только недавно многие узлы самолетов начали выпускать с метрическими стандартами. Но еще довольно много изделий выполнено в дюймовом исполнении. В таблице 2 приведены параметры резьб, с которыми возможно придется столкнуться.
Угол при вершине винтовых линий дюймовой резьбы составляет 55⁰. Шаг Р задают редко, пользуются им только для справки.
Важнее количество ниток на дюйм резьбовой части изделия.
Ниже показана таблица дюймовых резьб с диаметрами и шагом.
Таблица 2: Размеры резьбы и шаг винтовой линии
| Номинальный диаметр в дюймах | Номинальный диаметр в мм | Число ниток на дюйм | Шаг резьбы, мм | ||||||
| нормальная резьба | мелкая первая | мелкая вторая | мелкая третья | нормальная резьба | мелкая первая | мелкая вторая | мелкая третья | ||
| 1/16 « | 1,588 | 36 | 48 | 54 | 64 | 0,706 | 0,529 | 0,470 | 0,397 |
| 1/8 « | 3,175 | 36 | 48 | 54 | 72 | 0,706 | 0,529 | 0,470 | 0,353 |
| 3/16 « | 4,763 | 24 | 36 | 48 | 54 | 1,058 | 0,706 | 0,529 | 0,470 |
| 1/4 « | 6,350 | 20 | 24 | 30 | 36 | 1,270 | 1,058 | 0,847 | 0,706 |
| 5/16 « | 7,938 | 18 | 20 | 24 | 30 | 1,411 | 1,270 | 1,058 | 0,847 |
| 3/8 « | 9,525 | 16 | 18 | 20 | 24 | 1,588 | 1,411 | 1,270 | 1,058 |
| 7/16 « | 11,113 | 14 | 16 | 18 | 20 | 1,814 | 1,588 | 1,411 | 1,270 |
| 1/2 « | 12,700 | 12 | 14 | 16 | 20 | 2,117 | 1,814 | 1,588 | 1,270 |
| 9/16 « | 14,288 | 12 | 14 | 18 | 24 | 2,117 | 1,814 | 1,411 | 1,058 |
| 5/8 « | 15,875 | 11 | 12 | 14 | 16 | 2,309 | 2,117 | 1,814 | 1,588 |
| 3/4 « | 19,050 | 10 | 12 | 16 | 20 | 2,540 | 2,117 | 1,588 | 1,270 |
| 7/8 « | 22,225 | 9 | 10 | 12 | 16 | 2,822 | 2,540 | 2,117 | 1,588 |
| 1 « | 25,400 | 8 | 10 | 16 | 18 | 3,175 | 2,540 | 1,588 | 1,411 |
| 1 1/8 « | 28,575 | 7 | 8 | 10 | 12 | 3,629 | 3,175 | 2,540 | 2,117 |
| 1 1/4 « | 31,750 | 7 | 8 | 9 | 10 | 3,629 | 3,175 | 2,822 | 2,540 |
| 1 3/8 « | 34,925 | 6 | 8 | 10 | 12 | 4,233 | 3,175 | 2,540 | 2,117 |
| 1 1/2 « | 38,100 | 6 | 9 | 12 | 16 | 4,233 | 2,822 | 2,117 | 1,588 |
| 1 5/8 « | 41,275 | 5 | 6 | 8 | 10 | 5,080 | 4,233 | 3,175 | 2,540 |
| 1 3/4 « | 44,450 | 5 | 6 | 10 | 12 | 5,080 | 4,233 | 2,540 | 2,117 |
| 1 7/8 « | 47,625 | 5 | 6 | 7 | 8 | 5,080 | 4,233 | 3,629 | 3,175 |
| 2 « | 50,800 | 5 | 8 | 10 | 12 | 5,080 | 3,175 | 2,540 | 2,117 |
| 2 1/4 « | 57,150 | 5 | 8 | 10 | 12 | 5,080 | 3,175 | 2,540 | 2,117 |
| 2 1/2 « | 63,500 | 4 | 5 | 6 | 8 | 6,350 | 5,080 | 4,233 | 3,175 |
| 2 3/4 « | 69,850 | 4 | 5 | 6 | 8 | 6,350 | 5,080 | 4,233 | 3,175 |
| 3 « | 76,200 | 3 | 4 | 6 | 10 | 8,467 | 6,350 | 4,233 | 2,540 |
Для проектирования дюймовых резьб задаются не значением конкретного шага, а количеством витков самой резьбовой канавки.
Поэтому шаг нужен только для контроля. Обычно задаются количеством ниток. Отмеряют длину и считают, сколько ниток приходится на длине в 1 дюйм. Определить расстояние легко, достаточно разделить число 25,4 на число канавок.

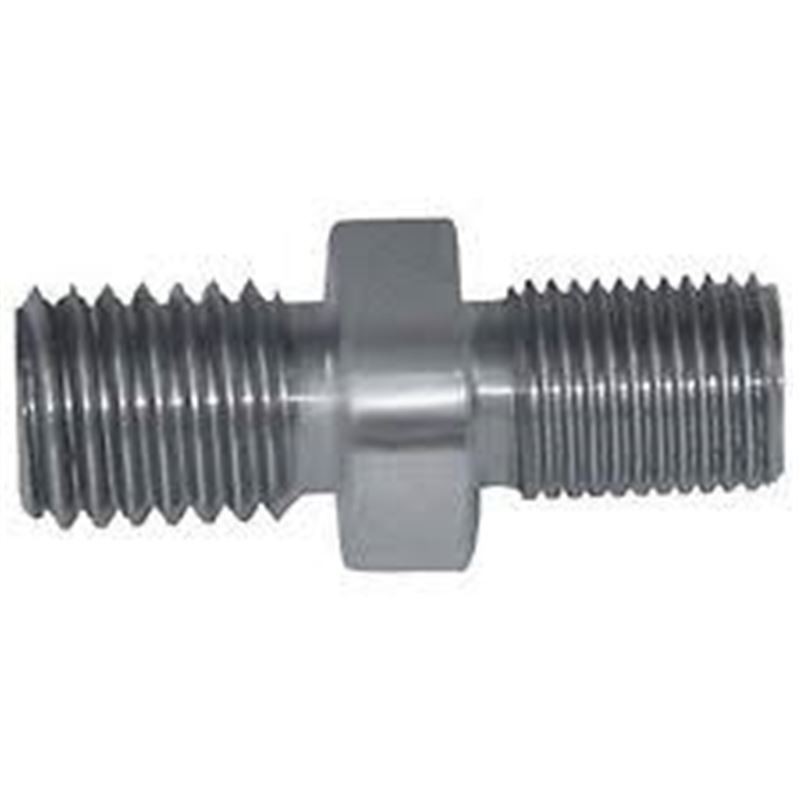

Штуцер для соединения трубопроводов разных диаметров
Прямоугольная резьба
В таблице 3 представлены данные по прямоугольной резьбе.
Прямоугольные резьбы чаще всего изготавливаются с квадратным профилем зуба. Но некоторые производители для усиления применяют прямоугольные профили с расширенной полкой горизонтальной части
Таблица 3: Размеры резьбы и шаг винтовой линии
| Номинальный диаметр резьбы d, мм | Шаг P | |||||
| 1 ряд (предпочтительный) | 2 ряд (допустимый) | крупный | мелкий 1 | мелкий 2 | мелкий 3 | мелкий 4 |
| 8 | 2,00 | 1,50 | 1,25 | |||
| 9 | 2,00 | 1,50 | ||||
| 10 | 2,00 | 1,50 | 1,25 | |||
| 11 | 3,00 | 2,00 | 1,25 | 1,00 | ||
| 12 | 3,00 | 2,00 | 1,50 | |||
| 14 | 3,00 | 2,00 | ||||
| 16 | 4,00 | 2,00 | 1,50 | 1,00 | 0,75 | |
| 18 | 4,00 | 2,00 | ||||
| 20 | 4,00 | 3,00 | 2,00 | |||
| 22 | 8,00 | 5,00 | 4,00 | 3,00 | 2,00 | |
| 24 | 8,00 | 5,00 | 4,00 | 3,00 | 2,00 | |
| 26 | 8,00 | 5,00 | 4,00 | 3,00 | 2,00 | |
| 28 | 8,00 | 5,00 | 4,00 | 3,00 | 2,00 | |
| 30 | 10,00 | 6,00 | 3,00 | |||
| 32 | 10,00 | 6,00 | 3,00 | 2,00 | ||
| 34 | 10,00 | 6,00 | 3,00 | |||
| 36 | 10,00 | 6,00 | 3,00 | 2,00 | 1,50 | |
| 38 | 10 | 7 | 6,00 | 5,00 | 3,00 | |
| 40 | 10 | 7 | 6,00 | 5,00 | 3,00 | |
| 42 | 10 | 7 | 6,00 | 5,00 | ||
Упорная резьба
У упорной резьбы имеются определенные отличия:
- угол при виртуальной вершине 55 ⁰;
- одна сторона перпендикулярна к базе, а другая выполнена с наклоном. Самоотвинчивание исключается.
Самоотвинчивание исключается.Подобные резьбы используются в приборах, где нужно точно выставлять гайку относительно стержня. Основные размеры даны в таблице 4.
Таблица 4: Размеры резьбы и шаг винтовой линии для упорной резьбы
| Номинальный диаметр резьбы d | Шаг P | |||
| 1 ряд (предпочтительный) | 2 ряд (допустимый) | крупный | мелкий 1 | мелкий 2 |
| 10 | 3,00 | 2,00 | ||
| 12 | 3,00 | 2,00 | 1,00 | |
| 14 | 4,00 | 2,00 | ||
| 16 | 4,00 | 2,00 | 1,00 | |
| 18 | 4,00 | 3,00 | ||
| 20 | 4,00 | 3,00 | 2,00 | |
| 22 | 5,00 | 4,00 | ||
| 24 | 8,00 | 5,00 | 4,00 | |
| 26 | 8,00 | 5,00 | ||
| 28 | 10,00 | 8,00 | 4,00 | |
| 30 | 10,00 | 8,00 | ||
| 32 | 12,00 | 10,00 | 8,00 | |
| 34 | 12,00 | |||
| 36 | 12,00 | 10,00 | 8,00 | |
| 38 | 12,00 | 7,00 | 5,00 | |
| 40 | 12,00 | 10,00 | 8,00 | |
| 42 | 10,00 | 8,00 | ||
| 44 | 12,00 | 7,00 | 3,00 | |
| 46 | 12,00 | 8,00 | 3,00 | |
| 48 | 12,00 | 8,00 | 3,00 | |
| 50 | 12,00 | 8,00 | 5,00 | |
| 52 | 14,00 | 10,00 | 8,00 | |
| 55 | 14,00 | 10,00 | ||
| 60 | 16,00 | 12,00 | 10,00 | |
| 65 | 16,00 | 12,00 | ||
| 70 | 16,00 | 12,00 | 10,00 | |
| 75 | 16,00 | 10,00 | 8,00 | |
Трапецеидальная резьба
При создании систем управления нужно иметь резьбы с минимальным трением.
При разработке роботов и аналогичной техники требуется заставить устройство быстро и очно перемещать исполнительный механизм. В этих случаях использую трапецеидальные резьбы. Гайка довольно легко скользит по стержню в любую сторону. В нужном положении она надежно фиксируется.
Таблица 5: Размеры резьбы и шаг винтовой линии для трапецеидальной резьбы
| Номинальный диаметр резьбы d, мм | Шаг P | ||||||
| 1 ряд (предпочтительный) | 2 ряд (допустимый) | крупный | мелкий 1 | мелкий 2 | мелкий 3 | мелкий 4 | мелкий 5 |
| 8 | 2,00 | 1,50 | 1,00 | 0,75 | 0,50 | 0,25 | |
| 9 | 2,00 | 1,50 | |||||
| 10 | 2,00 | 1,50 | 1,00 | 0,75 | 0,50 | ||
| 11 | 3,00 | 2,00 | |||||
| 12 | 3,00 | 2,00 | 1,50 | ||||
| 14 | 3,00 | 2,00 | |||||
| 16 | 4,00 | 2,00 | 1,50 | 0,75 | 0,50 | ||
| 18 | 4,00 | 2,00 | |||||
| 20 | 4,00 | 2,00 | 1,50 | 1,00 | |||
| 22 | 8,00 | 5,00 | 3,00 | 2,00 | 1,50 | ||
| 24 | 8,00 | 5,00 | 3,00 | 2,00 | 1,50 | 0,75 | |
| 26 | 8,00 | 5,00 | 3,00 | 2,00 | 1,50 | ||
| 28 | 8,00 | 5,00 | 3,00 | 2,00 | 1,50 | ||
| 30 | 10,00 | 6,00 | 4,00 | 2,00 | |||
| 32 | 10,00 | 6,00 | 4,00 | 2,00 | |||
| 34 | 10,00 | 6,00 | 4,00 | 2,00 | |||
| 36 | 10,00 | 6,00 | 4,00 | 2,00 | 1,50 | 0,75 | |
| 38 | 10,00 | 7,00 | 6,00 | 3,00 | |||
| 40 | 10,00 | 7,00 | 6,00 | 3,00 | 2,00 | 1,50 | |
| 42 | 10,00 | 7,00 | 6,00 | 3,00 | |||
Трубная резьба
Все санитарно-технические устройства используют в основе трубную резьбу.
Ее еще называют дюймовой трубной, так как она основана на расчетах, выполняемых по аналогии с теми, что применяется в английской системе мер. За основу берется размер условного прохода DN (Ду).
Таблица 6: Размеры резьбы и шаг винтовой линии для трубной резьбы
| Номинальный размер условного прохода в дюймах | Номинальный (наружный) диаметр в мм | Число ниток на дюйм | Шаг резьбы, мм |
| 1/8 « | 9,729 | 28 | 0,907 |
| 1/4 « | 13,158 | 19 | 1,337 |
| 3/8 « | 16,663 | 19 | 1,337 |
| 1/2 « | 20,956 | 14 | 1,814 |
| 5/8 « | 22,912 | 14 | 1,814 |
| 3/4 « | 26,442 | 14 | 1,814 |
| 7/8 « | 30,202 | 14 | 1,814 |
| 1 « | 33,250 | 11 | 2,309 |
| 1 1/8 « | 37,898 | 11 | 2,309 |
| 1 1/4 « | 41,912 | 11 | 2,309 |
| 1 3/8 « | 44,325 | 11 | 2,309 |
| 1 1/2 « | 47,805 | 11 | 2,309 |
| 1 3/4 « | 53,748 | 11 | 2,309 |
| 2 « | 59,616 | 11 | 2,309 |
Как самостоятельно измерить шаг резьбы?
Иногда возникает необходимость измерения шага резьбы у имеющихся резьбовых соединений.
Приходится использовать самые разные приспособления для выполнения подобной операции со специальным приспособлением и без резьбомера. Способов узнать значение шага несколько, освоить их несложно.
Здесь показаны способы измерений шага резьбы
Использование линейки
- Нужно взять линейку.
- Положить болт (винт).
- Померить расстояние между пятью (десятью) витками.
- Разделить на количество канавок.
- Полученный результат нужно округлить до ближайшего стандартного.
Если для наружных резьб подобный способ подходит, то для внутренних может оказаться сложным вставить линейку внутрь отверстия. Поэтому приходится предпринять дополнительные действия.
Пластилиновый слепок
- Из пластилина (воска, парафина, стеарина) нужно скатать колбаску, которая будет соответствовать отверстию.
- Охладить заготовку. При наличии холодильника задача упрощается. Если нет, то на некоторое время оставить в тени, чтобы заготовка приобрела твердость.
- Ввернуть колбаску в резьбу. Стараться сильно не согревать дыханием и пальцами.
- Вывернуть наружу. Теперь на руках появилось «зеркальное» отражение резьбы. Остается измерить стержень так, как описано выше.
При наличии холодильника задача упрощается. Если нет, то на некоторое время оставить в тени, чтобы заготовка приобрела твердость.Использование бумаги
Бывает так, что сама резьба довольно загрязнена. Поэтому разглядеть, сколько витков, сложно. Поэтому используют метод «бумаги».
- Небольшой фрагмент бумажки берется в руки.
- По резьбе проводится так, словно заворачивается или отворачивается предмет.
- На листе остаётся оттиск.
- Нужно посчитать количество витков и замерить расстояние штангенциркулем или линейкой.
Внимание! Можно измерять не только наружные, но внутренние резьбы. Можно скатать небольшой стержень, накрутить на палочку. Потом заворачивать в отверстие. Остается только произвести измерения и расчёты.
Использование резьбомера
В специализированных магазинах можно приобрести резьбомер. Количество измерительных пластин у этого устройства может быть различным. Чем больше, тем удобнее использовать резьбомер.
Остается только прислонять разные пластинки, подбирая наиболее подходящий образец.
Пример определения размера шага резьбы резьбомером.
Когда возникает вопрос о том, какая нужна или имеется резьба, начинать желательно с производителя. Если США и Великобритания, то можно предполагать наличие дюймовых резьб. Для отечественных европейских и китайских изделий используют метрические резьбы.
Republished by Blog Post Promoter
Товары – Резьба по дереву
Обеденный стол River с бирюзовой инкрустацией
Прекрасная резьба по дереву
Обычная цена $ 4850,00
5 Ящик Комод из красного кедра
Прекрасная резьба по дереву
Обычная цена 0,00 $
Комод с 6 ящиками и зеркалом
Прекрасная резьба по дереву
Обычная цена
$ 1,950.
00
Аллигатор
Прекрасная резьба по дереву
Обычная цена $ 475,00
Броненосец
Прекрасная резьба по дереву
Обычная цена $ 185,00
Медвежонок
Прекрасная резьба по дереву
Обычная цена $ 145,00
Белоголовый орлан сидит
Прекрасная резьба по дереву
Обычная цена $ 350,00
Медведь в бревне
Прекрасная резьба по дереву
Обычная цена $ 145,00
Медведь в бревне с рыбным столом
Прекрасная резьба по дереву
Обычная цена $ 475,00
Медведь в вертикальном бревне
Прекрасная резьба по дереву
Обычная цена $ 185,00
Медведь на четвереньках
Прекрасная резьба по дереву
Обычная цена $ 185,00
Скамейки без спинки
Прекрасная резьба по дереву
От $ 199,00
Скамейки со спинкой
Прекрасная резьба по дереву
Обычная цена $ 475,00
Синяя птица
Прекрасная резьба по дереву
Обычная цена $ 225,00
Буффало
Прекрасная резьба по дереву
Обычная цена $ 295,00
Кактус
Прекрасная резьба по дереву
Обычная цена $ 125,00
Лампа кактус
Прекрасная резьба по дереву
Обычная цена $ 250,00
Кардинал
Прекрасная резьба по дереву
Обычная цена $ 195,00
Кедровый брусок
Прекрасная резьба по дереву
Обычная цена $ 1350,00
Кедровый сундук
Прекрасная резьба по дереву
Обычная цена $ 475,00
Разделочные ножи Flexcut | FINE TOOLS
Deutsch
Français
Italiano
В 1992 году компания Flexcut начала производство нового поколения инструментов для резьбы по дереву для любителей и профессионалов.
Конструкция инструментов для резьбы не сильно изменилась со времен промышленной революции, хотя люди, занимающиеся резьбой по дереву, изменились. Эта новая инновация, разработанная с глубоким знанием резьбы по дереву, стала популярной и разнообразной.
Каждый разделочный нож имеет рукоятку из ясеня и лезвие из высокоуглеродистой стали. Лезвие из высокоуглеродистой стали очень хорошо держит заточку и легко обслуживается простой заправкой. Каждое лезвие заточено, отполировано и готово к работе. Мини-ножи имеют граненую ручку меньшего размера, предназначенную для различных стилей захвата.
Косой нож
Косой нож используется для выполнения более вертикальных разрезов в условиях ограниченного пространства для обычного строгания.
Длина лезвия вкл. хвостовик ок. 27 мм
Длина ручки ок. 115 мм
Код 320500Цена ∗ 18,99 €
Нож для нарезки
Нож для нарезки является универсальным разделочным ножом.
Его более закругленное острие очень прочное. Отличный нож для начинающих.
Длина лезвия вкл. хвостовик ок. 38 мм
Длина ручки ок. 120 мм
Код 320501Цена ∗ 19,96 €
Детальный нож
Детальный нож имеет очень тонкое острие для выполнения очень узких надрезов, необходимых для детализации. Его прямое 1-1/2-дюймовое лезвие может при необходимости приспособиться к большему съему материала.
Длина лезвия вкл. хвостовик ок. 38 мм
Длина ручки ок. 120 мм
Код 320502Цена ∗ 20,05 €
Нож для черновой обработки
Нож для черновой обработки имеет прямое 2-дюймовое лезвие для удаления более тяжелого материала с закругленным прочным острием.
Длина лезвия вкл. хвостовик ок. 51 мм
Длина ручки ок. 120 мм
Код 320503Цена ∗ 21,16 €
Нож для нарезки стружки
Традиционный нож для нарезки стружки представляет собой нож с коротким лезвием, используемый для надрезов треугольной формы для создания замысловатых узоров на древесине.
Узоры, вырезанные таким образом, вырезаются на дереве или вырезаются, а не рельефные.
Длина лезвия вкл. хвостовик ок. 33 мм
Длина ручки ок. 120 мм
Код 320504Цена ∗ 20,85 €
Нож «Пеликан»
Нож «Пеликан» имеет изогнутое лезвие длиной 1-5/8 дюйма, которое обеспечивает чистое нарезание, аналогичное косому. Наконечник сужен для малого радиуса поворота, но при этом прочный.
Длина лезвия вкл. хвостовик ок. 42 мм
Длина ручки ок. 120 мм
Код 320505Цена ∗ 23,46 €
Крючковый нож для правой руки
Крючковое лезвие изогнуто, похоже на выемку, для удобной и быстрой работы в полостях. Этим ножом, как правшой, вы режете по направлению к себе, а как левшой вы режете от себя.
Длина лезвия вкл. хвостовик ок. 33 мм
Длина ручки ок.
120 мм
Код 320506Цена ∗ 22,15 €
Крючковый нож для левой руки
Лезвие крючкового ножа имеет изогнутую форму, похожую на выемку, для легкого и быстрого удаления материала в полостях.
Крючковое лезвие изогнуто, похоже на выемку, для удобной и быстрой работы в полостях. Этим ножом как левшой вы режете по направлению к себе, а как правшой вы режете от себя.
Длина лезвия вкл. хвостовик ок. 33 мм
Длина ручки ок. 120 мм
Код 320507Цена ∗ 22,37 €
Ножны для ножей с зажимом для ремня
Эти формованные кожаные ножны подходят для любого стандартного профиля ножа (не подходят для мини-ножей или скорпов). Ограничитель лезвия закреплен в нижней части ножен, чтобы острие не прорезалось. Металлический зажим для ремня легко крепится к ремню любого стиля.
Нож НЕ входит!
Код 320513Цена ∗ 15,37 €
Нож Mini-Pelican
Нож Mini-Pelican обладает теми же характеристиками, что и его старший брат (код 320505), но с ультратонким лезвием 7/8 дюйма для минимального сопротивления, когда требуется тонкая резка.
Длина лезвия вкл. хвостовик ок. 23 мм
Длина ручки ок. 110 мм
Код 320515Цена ∗ 24,12 €
Мини-нож для разделки стружки
Нож Mini-Chip Carving Knife имеет ультратонкое лезвие 5/8 дюйма, что снижает вероятность нежелательных сколов при деликатных разрезах.
Длина лезвия вкл. хвостовик ок. 20 мм
Длина ручки ок. 110 мм
Код 320516Цена ∗ 19,95 €
Нож Mini-Detail
Нож Mini-Detail имеет самое маленькое прямое лезвие 3/4 дюйма.
Он изготовлен из ультратонкого материала, чтобы не повредить прилегающую древесину при очень деликатных разрезах.
Длина лезвия вкл. хвостовик ок. 20 мм
Длина ручки ок. 110 мм
Код 320517Цена ∗ 23,89 €
Набор для строгания
Стригите ли вы профессионально или просто для удовольствия, ножи для строгания Flexcut дадут вам лучшие результаты. Острая, как бритва, кромка обеспечивает больший контроль над каждым разрезом, а эргономичная рукоятка позволяет резать дольше без усталости рук.
В комплекте:
Обдирочный нож Код 320502
Нож для мини-деталей Код 320517
Точильный состав
Код 320520Цена ∗ 41,40 €
Набор ножей с тонкой ручкой
Набор ножей с тонкой ручкой, состоящий из трех предметов, идеально подойдет младшим резчикам или ремесленникам.
Эти ножи имеют такое же высокое качество, как и другие инструменты для резьбы Flexcut, но их тонкие ручки лучше подходят для небольших рук.
В комплекте:
Мини-нож-пеликан Код 320515
Нож для нарезки мини-стружек Код 320516
Нож для мини-деталей Код 320517
Точильный состав
Код 320521Цена ∗ 63,87 €
Стартовый набор из 3 ножей
В этот стартовый набор из 3 ножей входят некоторые из самых популярных ножей. Эти ножи изготовлены из той же удерживающей кромку стали, что и стамески и стамески Flexcut. Удобная изогнутая эргономичная рукоятка позволяет выполнять длительную работу без усталости рук.
В комплект входят:
Нож для резки Код 320501
Нож для резки Код 320502
Нож для обдирки Код 320503
Точильный состав
Код 320522Цена ∗ 58,27 €
Набор ладоней для начинающих (2) и ножей (2)
Содержимое:
Разделочный нож Код 320501
Разделочный нож Код 320502
Ладонный инструмент 6 мм V-образный
Ладонный инструмент 8 мм закругленный
Код 320525Цена ∗ 72,09 €
Вы находитесь здесь: Главная страница › Инструменты для резьбы › Ножи для резьбы Flexcut
Акция октября
Набор стамесок из 6 частей в деревянной коробке
Этот набор в деревянной коробке включает размеры 6, 10, 12, 16, 20 и 26 мм.
.
Вместо 72,41 € только 54,00 €
Только при наличии на складе
VERITAS Router Plane
Veritas Router Plane — номер Stanley. 71 переродился с радикальными улучшениями.
Вместо 185,13 € только 165,00 €
Только при наличии на складе
Стальные линейки Shinwa
Шкалы на этих японских стальных линейках имеют глубокую гравировку.
Вместо 9,92 € только 6,00 €
Только при наличии на складе
Наборы инструментов для японской резьбы | FINE TOOLS
Deutsch
Français
Italiano
Наборы инструментов для резьбы по дереву избавят новичка от необходимости выбирать инструменты отдельно.
Мы предлагаем наборы инструментов для любого бюджета и уровня квалификации. Большинство наборов упакованы в красивые деревянные футляры и станут замечательным подарком. Все лезвия состоят из двух ламинированных слоев углеродистой стали.
Примечание: Указанные размеры являются номинальными размерами, опубликованными производителем. Поскольку эти инструменты для резьбы изготавливаются индивидуально, фактические размеры могут отличаться, особенно в случае закругленных лезвий, ширина которых измеряется на внутренней стороне.
KAWASEI Набор из 5 небольших японских инструментов для резьбы по дереву
состоит из 5 прочных инструментов из многослойной стали
Длина с ручкой 170 мм
Идеально подходит для всех мелких работ и рекомендуется для начинающих!
Поставляется в деревянной коробке.
В набор входят:
Долото плоское 6 мм код 310640
Долото 4,5 мм нарезное 7 код 310644
Долото слегка закругленное 12 мм изогнутое, нарезное 5 код 310649
Долото косое 9 мм код 310650
V-Tool 6 мм 1 301
Каждый инструмент из этого набора продается отдельно!
Код 310655Цена ∗ 107,80 €
KAWASEI Набор инструментов для резьбы из 10 предметов Акацуки
состоит из 10 инструментов для резьбы
Общая длина 215 мм
Большой набор для универсального использования
Поставляется в красивой деревянной коробке
В набор входит:
Долото с копьевидным лезвием 15 мм
Долото полое нарезное 5/15 мм
Долото прямое 12 мм
Ярри Канна 12 мм
Долото полое прямое нарезное 7/9 мм 6 мм
Долото для очистки, косое 9 мм
V-образный инструмент 7,5 мм
Долото полая ложка с изогнутым стержнем, разрез 7 / 15 мм
Долото полая ложка с изогнутым стержнем, прямое лезвие 9мм
Кавасей — старая традиционная кузница для резьбы по дереву в Ёита, провинция Ниигата.
Поступление ожидается с 44 недели 2022 года
Код 310620 Цена ∗ 644,48 €
KAWASEI Набор инструментов для резьбы «Рю» из 7 предметов
состоит из 7 цельнометаллических инструментов для резьбы
Общая длина:
Самая короткая 148 мм — Самая длинная 185 мм
Очень эргономична в использовании
Поставляется в красивой деревянной коробке
В комплект входит: 9 шт.0305
Долото полое, прямое, 7/9 мм
Долото прямое, 12 мм
Долото, косое, 9 мм
Ярри Канна, 12 мм
V-образный инструмент, 8 мм прямое лезвие 9 мм
Kawasei — старинная кузница традиционных инструментов для резьбы в Ёита, провинция Ниигата
По морю к нам
Код 310621 Цена ∗ € 377,69
KAWASEI Набор инструментов для вырезания микрочипов «Hide» из 5 предметов
состоит из 5 ножей для нарезки стружки
Общая длина 160 мм
красиво сделанная рукоятка вишневого цвета
обработанная вручную поверхность лезвия
Поставляется в красивой деревянной коробке
В комплект входят:
нож с косым лезвием
нож с выпуклым лезвием
Ярри Канна
нож с прямым лезвием
нож с вогнутым лезвием
Kawasei — старая мастерская традиционных инструментов для резьбы в Ёита, провинция Ниигата
Код 310622Цена ∗ 356,54 €
Набор инструментов для резьбы из 5 предметов — CARVY
состоящий из 5 инструментов для резьбы.
Ламинированная сталь очень хорошего качества.
Общая длина ок. 175 мм
Идеально подходит для мелкой и тонкой резьбы!
Очень прочные и длинные кусачки, глубоко проникающие в рукоятку. Инструменты готовы к использованию и рекомендуются для начинающих!
При необходимости можно немного срезать рукоятку, чтобы пользоваться ими даже после длительной заточки.
Поставляется в красивой деревянной коробке.
В комплект входят:
долото плоское 9 мм
долото косое 9 мм
долото полое 3 мм
долото полое 9 мм
V-образный инструмент 4,5 мм
Код 313010Цена ∗ 37,23 €
Набор инструментов для резьбы из 7 предметов — CARVY
состоящий из 7 инструментов для резьбы. Ламинированная сталь очень хорошего качества.
Общая длина ок. 175 мм
Идеально подходит для мелкой и тонкой резьбы!
Очень прочные и длинные кусачки, глубоко проникающие в рукоятку.
Инструменты готовы к использованию и рекомендуются для начинающих!
При необходимости можно немного подрезать рукоятку, чтобы пользоваться ими даже после долгой заточки.
Поставляется в красивой деревянной коробке.
В комплект входят:
долото плоское 4,5 мм
долото плоское 9 мм
долото косое 9 мм
долото полое 3 мм
долото тонкое полое 6 мм
долото малое полое 9 мм
v-образный инструмент 4,5 мм
Код 313011Цена ∗ 49,33 €
Набор инструментов для резьбы из 9 предметов — CARVY
состоящий из 9инструменты для резьбы. Ламинированная сталь очень хорошего качества.
Общая длина ок. 175 мм
Идеально подходит для мелкой и тонкой резьбы!
Очень прочные и длинные кусачки, глубоко проникающие в рукоятку. Инструменты готовы к использованию и рекомендуются для начинающих!
При необходимости можно немного срезать рукоятку, чтобы пользоваться ими даже после длительной заточки.
Поставляется в пластиковом сворачивающемся пакете.
В комплект входят:
плоское долото 4,5 мм
плоское долото 9мм
долото наклонное влево 9 мм
долото наклонное вправо 9 мм
выемка полая 3 мм
выемка полая 4,5 мм
выемка небольшая выемка 6 мм
выемка небольшая выемка 9 мм
v-образный инструмент 4,5 мм
Код 313012Цена ∗ 62,04 €
Вы находитесь здесь: Главная страница › Инструменты для резьбы › Японские наборы инструментов для резьбы
Акция октября
Набор стамесок из 6 частей в деревянной коробке
Этот набор в деревянной коробке включает размеры 6, 10, 12, 16, 20 и 26 мм..
Вместо 72,41 € только 54,00 €
Только при наличии на складе
VERITAS Router Plane
Veritas Router Plane — номер Stanley. 71 переродился с радикальными улучшениями.
Вместо 185,13 € только 165,00 €
Только при наличии на складе
Стальные линейки Shinwa
Шкалы на этих японских стальных линейках имеют глубокую гравировку.
Вместо 9,92 € только 6,00 €
Только до исчерпания запасов
Ножи для резьбы по дереву и шпона из Японии
Японский разделочный нож «Когатана» имеет режущую сталь, приваренную ковкой к одному или двум слоям мягкого и вязкого железа. Это имеет то преимущество, что риск поломки очень твердой и, следовательно, хрупкой стали уменьшается, поскольку она встроена в более мягкое железо. У предлагаемых здесь ножей зеркальная сторона слегка вогнута, что значительно облегчает заточку, так как нет необходимости шлифовать всю поверхность до плоского состояния. То, что лезвие заточено только с одной стороны, очень помогает при резке по кромке линейки или при попытке добиться идеально прямого реза, как при работе со шпоном.
В своей книге «Японские деревообрабатывающие инструменты: их традиции, дух и использование» Тосио Одатэ рассказывает нам об этих универсальных ножах: «Когда я был мальчиком, от нас ожидалось, что мы возьмем один из этих Киридаси- Kogatana и ножницы с нами в школу в нашей пенале.
Kiridashi-Kogatana использовался для заточки наших карандашей и на уроках рисования для резки дерева, бамбука и картона, чтобы мы могли делать игрушки, коробки и маленькие гаджеты. С помощью этого ножа мы познали свойства дерева и бамбука, узнали внутренние качества той стали, из которой Киридаси-Когатана , а также мы узнали, насколько острым было лезвие.»
Ножи без отдельной рукояти можно использовать как голыми, так и с покрытием из бамбука или кожи, как это принято в Японии. Для заточки Kogatana мы рекомендуем наши японские водные камни
Yokote Kogatana . Нож из двух слоев стали, с рукоятью. Скос с правой стороны, поверхность ручной чеканки.
| Ширина полотна | Длина лезвия | Общая длина | Цена Кода |
|---|---|---|---|
| 20 мм | 75 мм | 170 мм | По морю к нам Код 309000 Цена ∗ 33,35 € |
Киридаси Когатана Нож из двух слоев стали.
Скос с правой стороны, поверхность ручной чеканки.
| Ширина лезвия | Общая длина | Цена Кода |
|---|---|---|
| 12 мм | 180 мм | Код 309011Цена ∗ 18,40 € |
| 21 мм | 180 мм | Код 309014Цена ∗ 20,39 € |
Нож Kiridashi Kogatana из дамасской стали
Киридаши изготовлен из дамасской стали.
Клинок изготовлен из Aogami No.2 с минимальной твердостью HRC 60. Лезвие очень мало закруглено и имеет скос с правой стороны. Производитель Шибано.
| Длина лезвия | Общая длина | Цена Кода |
|---|---|---|
| 85 мм | 210 мм | Код 319520Цена ∗ € 199,00 |
Kiridashi Kogatana
Углеродистая сталь, закругленное лезвие, разделочный нож со скосом на правой стороне SHIBANO
Толщина около 2 мм, полая заточка по всей длине ножа, кожаный ремешок вокруг рукоятки
цвета кожаного ремешка могут время от времени меняться
| Ширина лезвия | Общая длина | Цена Кода |
|---|---|---|
| 55 мм | 195 мм | Код 319521Цена ∗ 41,10 € |
Касая Когатана Тонкий нож для резьбы по дереву из двух слоев стали, скос справа, черный, кованая поверхность.
Толщина всего 1,5 мм! Угол наклона 20°. Зеркальная сторона этих ножей не выдолблена!
| Ширина лезвия | Общая длина | Цена Кода |
|---|---|---|
| 7,5 мм | 210 мм | По морю к нам Код 309057 Цена ∗ 16,40 € |
| 9 мм | 210 мм | По морю к нам Код 309058 Цена ∗ 16,55 € |
| 12 мм | 210 мм | По морю к нам Код 309059 Цена ∗ 18,68 € |
| 15 мм | 210 мм | По морю к нам Код 309060 Цена ∗ 19,90 € |
Следующие 3 типа являются нашими наиболее продаваемыми ножами. Доступны следующие типы фасок:
- фаска с левой стороны — для левшей и для работ, где нож для правой руки не подходит.
- скос с правой стороны — для правшей и для работ, где нож для левшей не подходит.
- скос с обеих сторон — для работы от руки
Киридаси Когатана — скос с левой стороны Многоцелевой нож для резьбы по дереву, изготовленный из двух слоев стали, черного цвета, с кованой поверхностью. Наконечник 20°, скос с левой стороны.
| Ширина лезвия | Общая длина | Цена Кода |
|---|---|---|
| 3 мм | 160 мм | Код 309062Цена ∗ 18,63 € |
| 6 мм | 160 мм | Код 309063Цена ∗ 19,84 € |
| 9 мм | 160 мм | По морю к нам Код 309064 Цена ∗ 19,40 € |
| 12 мм | 160 мм | По морю к нам Код 309065 Цена ∗ 20,98 € |
| 15 мм | 160 мм | По морю к нам Код 309066 Цена ∗ 20,95 € |
| 18 мм | 160 мм | По морю к нам Код 309067 Цена ∗ 22,12 € |
Киридаси Когатана — скос справа Многоцелевой нож для резьбы по дереву, изготовленный из двух слоев стали, черного цвета, с кованой поверхностью.
Наконечник 20°, скос справа.
| Ширина полотна | Общая длина | Цена Кода |
|---|---|---|
| 3 мм | 160 мм | Код 309069Цена ∗ 14,96 € |
| 6 мм | 160 мм | Код 309070Цена ∗ 14,96 € |
| 9 мм | 160 мм | Код 309071Цена ∗ 14,96 € |
| 12 мм | 160 мм | Код 309072Цена ∗ 14,96 € |
| 15 мм | 160 мм | Код 309073Цена ∗ 14,96 € |
| 18 мм | 160 мм | Код 309074Цена ∗ 15,84 € |
Киридаси Когатана — скос с обеих сторон Многоцелевой нож для резьбы по дереву из трех слоев стали, черная, кованая поверхность.
Наконечник 20°, скос с обеих сторон.
| Ширина лезвия | Общая длина | Цена Кода |
|---|---|---|
| 3 мм | 160 мм | Код 309076Цена ∗ 14,96 € |
| 6 мм | 160 мм | Код 309077Цена ∗ 14,96 € |
| 9 мм | 160 мм | Код 309078Цена ∗ 14,96 € |
| 12 мм | 160 мм | Код 309079Цена ∗ 14,96 € |
| 15 мм | 160 мм | Код 309080Цена ∗ 15,71 € |
| 18 мм | 160 мм | Код 309081Цена ∗ 15,84 € |
Вы здесь: Домашняя страница › › Инструменты для резьбы / Ножи › Японские ножи для резьбы по дереву
Изобразительное искусство вырезания любовных ложек
Сопутствующие товары
В продаже
Добавить в корзину
Flexcut SK121 Скребки для резьбы
Flexcut
Сейчас: 38,95 долларов США
Было: 53,95 $
Наши скребки для резьбы могут удалить любую неровную поверхность или отделку с вашей работы без использования наждачной бумаги, которая стоит денег и создает переносимую по воздуху пыль.
В комплект входит сменная рукоятка Power…
26999
В продаже
Добавить в корзину
Тыква Резьба
Издательство Fox Chapel
Сейчас: $18,71
Было: $24,99
Подробное руководство по резьбе по тыкве с работами 92 художников со всего мира, 625 цветными фотографиями и пошаговыми проектами.
В10031
В продаже
Добавить в корзину
Резьба по кругу
Taunton Press
Сейчас: $12,83
Было: 24,95 $
Резьба по кругу означает именно это: полностью трехмерное вырезание предмета. Вы можете рассмотреть резьбу с любого направления.
В каком-то смысле круговая резьба легче рельефа…
071453
В продаже
Добавить в корзину
ЛЕГКИЙ ПРОЕКТ РЕЗЬБЫ НА ВЫХОДНЫХ
Издательство Fox Chapel
Сейчас: 8,50 долл. США
Было: $12,95
Инструкция в книге Тины предназначена специально для начинающих резчиков. Она включает в себя пошаговую демонстрацию с впечатляющими фотографиями и четко написанным текстом, чтобы сосредоточиться на безопасности и…
1212
Клиенты также просмотрели
В продаже
Добавить в корзину
План традиционного калейдоскопа
Elegant Creation
Сейчас: 7,99 долл. США
Было:
11,99 долл.
США
На этих чертежах описывается конструкция базового калейдоскопа с ящиком для фиксированных предметов. Включает полноразмерные планы, инструкции, список материалов и необходимые инструменты.
280803
В продаже
Добавить в корзину
ЛЕГКИЙ ПРОЕКТ РЕЗЬБЫ НА ВЫХОДНЫХ
Издательство Fox Chapel
Сейчас: 8,50 долл. США
Было: $12,95
Инструкция в книге Тины предназначена специально для начинающих резчиков. Она включает в себя пошаговую демонстрацию с впечатляющими фотографиями и четко написанным текстом, чтобы сосредоточиться на безопасности и…
1212
В продаже
Добавить в корзину
ИГРУШКИ ДЛЯ ВСЕХ ВОЗРАСТОВ
Sterling Publishing
Сейчас: 10,98 долларов США
Было: $19,95
Дети будут визжать от радости, когда получат эти красочные деревянные игрушки, но не удивляйтесь, если взрослые тоже не смогут устоять перед игрой с ними! А поскольку лобзик такой точный,.
..
1211
В продаже
Добавить в корзину
РАМКИ ДЛЯ КАРТИН ВИТРОПИЛЫ
Sterling Publishing
Сейчас: 5,99 долл. США
Было: 17,95 долл. США
Если ваша дорогая фотография стоит тысячи слов, стоит поместить ее в рамку, чтобы показать ее ценность и уникальность. С помощью своей спиральной пилы вы можете сделать множество красивых и необычных…
1137
В продаже
Добавить в корзину
Резьба по кругу
Taunton Press
Сейчас: $12,83
Было: 24,95 $
Резьба по кругу означает именно это: полностью трехмерное вырезание предмета.
Вы можете рассмотреть резьбу с любого направления. В каком-то смысле круговая резьба легче рельефа…
071453
В продаже
Добавить в корзину
КАЛЕЙДОСКОП ПЛАН РУЧНОЙ
Elegant Creation
Сейчас: 12,00 долларов США
Было: $17.99
После демонстрации превращения деревянных калейдоскопов в многочисленные клубы токарных и деревообрабатывающих станков, вскоре стало очевидно, что, несмотря на наличие чертежей, наглядная подробная инструкция будет…
280804
В продаже
Добавить в корзину
Деревообрабатывающая пила Big Book of Scroll Saw
Издательство Fox Chapel
Сейчас: $18,71
Было: $24,95
Вдохновитесь этой большой коллекцией из 60 проектов пилы для лепки, интарсии и других поделок, как для начинающих, так и для опытных скроллеров.
Включает в себя подробные выкройки, эксперт…
B1067
В продаже
Добавить в корзину
Головоломки «Большая книга прокрутки»
Издательство Fox Chapel
Сейчас: 14,99 долларов США
Было: 19,99 $
Создайте 75 красивых отдельно стоящих художественных пазлов на лобзике с проверенными шаблонами и пошаговыми инструкциями по вырезанию, окрашиванию и росписи.
B1012
Добавить в корзину
Научитесь прожигать Пошаговое руководство по началу работы с пирографией
Издательство Fox Chapel
Сейчас: $16,99
Это простое в использовании руководство предлагает 14 пошаговых инструкций по изготовлению декоративных подарков, иллюстрированных четкими фотографиями.
Каждый пиропроект может быть выполнен из готовых материалов, которые…
B1009
Изящное искусство вырезания любовных ложек
Издательство Фокс Чапел
(пока отзывов нет) Написать рецензию
Издательство Fox Chapel
Изящное искусство вырезания любовных ложек
Рейтинг Требуется Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)
Имя
Электронная почта Требуется
Тема обзора Требуется
Комментарии Требуется
- Артикул:
- 53185
- СКП:
- 9781565233744
- MPN:
- 9781565233744
- Вес:
- 1,75 фунта
В настоящее время: 24,9 доллара США5
Часто покупают вместе:
- Описание
- Информация о гарантии
Описание
Искусство вырезания любовных ложек
Любому резчику или ремесленнику, стремящемуся создать «нечто необычное», эта великолепная книга предлагает новую и романтическую идею любовной ложки — символа любви, вырезанного вручную, пережившего века.
веков. Это подробное руководство, включающее три пошаговых проекта и 15 оригинальных рисунков, также охватывает выбор подходящей древесины, использование инструментов для резьбы и уход за ними, нанесение долговечного покрытия и создание индивидуального дизайна. Увлекательная история и символика любовных ложек также подробно описаны и дополнены вдохновляющей галереей ложек в различных стилях.
Привнесите в свои отношения старую традицию любовных ложек. Уникальный способ показать свою любовь к человеку в вашей жизни, создав одно из этих замечательных произведений искусства, найденных в книге «Искусство вырезания любовных ложек»!
Изобразительное искусство вырезания любовных ложек Узоры:
- Supernova.
- Лозы.
- Стилизованная цапля.
- Органическая свадебная ложка.
- Резная ложка Чип.
- Косатка.
- Кельтский замок.
- Кельтский дракон.
- Современные клены.
- Сердца и листья.
- Тюльпаны.
- Мышь в клетке.
- Ложка с двойной чашей.
- Традиционные сердца
- Кленовая панель.
Книга «Изобразительное искусство резьбы по ложкам любви» Технические характеристики:
- Мягкая обложка.
- 188 страниц.
- Автор Дэвид Вестерн.
Просмотреть всеЗакрыть
Информация о гарантии
Все продажи книг по деревообработке являются окончательными. Возврат и гарантии не доступны.
Посмотреть всеЗакрыть
- сопутствующие товары
- Клиенты также просмотрели
Сопутствующие товары
Добавить в корзину
Быстрый просмотр
Кельтские резные любовные ложки
Издательство Fox Chapel
Сейчас: $17,95
Кельтские резные любовные ложки
Хотите сделать что-то особенное для любимого человека? Ложки для любви по-прежнему являются популярным способом показать свою привязанность к этому особому человеку.
В этой книге они…
53339
Быстрый просмотр
Искусство столярного дела
Linden Publishng
Сейчас: 21,95 долл. США
Изобразительное искусство краснодеревщика Джеймс Кренов делится своими легендарными методами изготовления бондарных дверей, шпонок, соединений типа «ласточкин хвост», каркасных и панельных работ, защелок, петель, фурнитуры и других деталей шкафа…
53065
Добавить в корзину
Быстрый просмотр
Искусство стилизованной резьбы по дереву
Издательство Fox Chapel
Сейчас: 19,95 долларов США
Искусство стилизованной резьбы по дереву
Если вашей резьбе не хватает художественного выражения, которого вы желаете, эта книга покажет вам технику, называемую стилизованной резьбой.
Этот тип резьбы отдает предпочтение форме, а не деталям…
53414
Добавить в корзину
Быстрый просмотр
Резьба при повороте
Издательство Fox Chapel
Сейчас: 24,99 долл. США
Книга Carving On Turning возникла из пепла серии из 14 статей, которые автор Крис Пай написал для журнала Woodcarving Magazine. Токарники изучат методы резьбы, с помощью которых они…
9Клиенты также просмотрели
Быстрый просмотр
Искусство столярного дела
Linden Publishng
Сейчас:
21,95 долл.
США
Изобразительное искусство краснодеревщика Джеймс Кренов делится своими легендарными методами изготовления бондарных дверей, шпонок, соединений типа «ласточкин хвост», каркасных и панельных работ, защелок, петель, фурнитуры и других деталей шкафа…
53065
Добавить в корзину
Быстрый просмотр
Искусство и ремесло пирографии
Издательство Fox Chapel
Сейчас: 19,95 долларов США
Искусство и ремесло пирографии Эта книга «Искусство и ремесло пирографии» научит вас основам выжигания по дереву, например, различным системам пирографии, инструментам, которые вы будете…
53451
Добавить в корзину
Быстрый просмотр
Удивительное искусство пирографии
Сейчас: 49,95 долларов США
Удивительное искусство пирографии
Удивительное искусство пирографии Роберта Бойера.
Это идеальная книга для всех, кто серьезно относится к пирографии! Удивительное искусство…
5092
Добавить в корзину
Быстрый просмотр
Кельтские резные любовные ложки
Издательство Fox Chapel
Сейчас: $17,95
Кельтские резные любовные ложки Хотите сделать что-то особенное для любимого человека? Ложки для любви по-прежнему являются популярным способом показать свою привязанность к этому особому человеку. В этой книге они…
53339
Добавить в корзину
Быстрый просмотр
Искусство стилизованной резьбы по дереву
Издательство Fox Chapel
Сейчас: 19,95 долларов США
Искусство стилизованной резьбы по дереву
Если вашей резьбе не хватает художественного выражения, которого вы желаете, эта книга покажет вам технику, называемую стилизованной резьбой.
Этот тип резьбы отдает предпочтение форме, а не деталям…
53414
Добавить в корзину
Быстрый просмотр
Большая книга деревянных замков
Linden Publishng
Сейчас: 24,95 доллара США
Большая книга деревянных замков: полные планы девяти работающих деревянных замков Пришло время продемонстрировать свои навыки работы с деревом с помощью этой замечательной книги по работе с деревянными замками от Тима Детвейлера. Там…
53606
Добавить в корзину
Быстрый просмотр
Искусство и ремесло строительства Whirligig
Schiffer Publishing
Сейчас: $16,95
Искусство и ремесло строительства Whirligig
The Art and Craft of Whirligig Construction содержит 80 шаблонов и механических чертежей с четкими, краткими пошаговыми инструкциями.
Автор…
53271
Добавить в корзину
Быстрый просмотр
Создание таблицы входа в изобразительное искусство
Schiffer Publishing
Сейчас: 24,99 долл. США
В этой книге, содержащей более 220 красивых цветных фотографий и краткий текст, представлены все шаги, необходимые для создания потрясающего стола, в котором сочетаются четкие линии и…
53795
Добавить в корзину
Быстрый просмотр
Полное руководство по чип-карвингу
Издательство Fox Chapel
Сейчас: $17,95
Полное руководство по чип-карвингу
«Полное руководство по резьбе по дереву» — лучшая книга для любого мастера по дереву, который хочет начать новую форму резьбы.
