Какие бывают виды замков и запорных механизмов

Замки и запорные механизмы

Одним из наиболее востребованных социальных явлений современности остается безопасность, которая зачастую обеспечивается только надежностью двери и встроенного в нее замка. В связи с этим выбор конкретной модели играет огромную роль, ведь некачественный замок практически равнозначен его отсутствию вообще.

Из чего можно выбирать?

За сотни лет развития человечество успело выдумать более десятка различных вариантов запорных механизмов, однако не все они дают одинаковое чувство безопасности. Наиболее часто для входных дверей используются следующие типы конструкции:

• Цилиндровые замки – целое семейство запорных механизмов, каждый из которых обладает особенным строением;
• Сувальдные замки;
• Комбинированные замки.

На сайте компании «Замки-Сервис» http://www.zamki-c.ru/ специалисты рекомендуют устанавливать на входную дверь сразу два замка – и цилиндровый, и сувальдный. Поскольку все варианты имеют и свои преимущества, и некоторые недостатки, то только комбинация из двух запорных механизмов способна гарантировать надежность защиты – даже если злоумышленники обладают навыками и техническими средствами для взлома, то они просто побоятся взламывать такую дверь из-за длительности процесса и вероятности обнаружения их попыток.

Характеристики отдельных видов замков

Говоря о цилиндровых замках, профессионалы часто указывают на высокую сложность подбора их комбинации, но при этом следует учитывать, что имеются ввиду только наиболее дорогие модели. Хотя существует до десяти видов разной конструкции цилиндра, массовость (а именно этот тип является самым популярным) сыграла с ним злую шутку – производители, желая обеспечить замками всех, выпустили слишком много однотипных запоров, а злоумышленники давно нашли способы их вскрывать. Самый простой способ заключается в подборе ключа, но в целом цилиндр можно взломать и ломом, если не бояться шума.

Сувальдный замок воздействию силы поддастся вряд ли – обычно он слишком массивен и тяжел, поэтому способен выдержать серьезную нагрузку. Ставится он только на прочную дверь – если она будет хлипкой, то проще будет вышибить ее, чем вскрыть засов. Другое дело, что существует он в относительно малом количестве вариантов, поэтому подобрать комбинацию здесь достаточно просто

Что касается комбинированного замка, то он обладает лучшими свойствами двух предыдущих, но при этом такой высочайший уровень безопасности обычно стоит слишком дорого, чтобы использоваться повсеместно. Именно поэтому на сайте http://www.zamki-c.ru/ упор делается на установку двух отдельных замков разной конструкции, а не на комбинированный механизм.

В любом случае, выбор – за хозяином. Главное – адекватно оценивать вероятность взлома и четко понимать возможные риски, чтобы потом не сожалеть о неправильно сделанном выборе.

Запорные механизмы, приборы и устройства. Конструктивные решения систем фурнитуры.

В общем смысле под понятием «фурнитура» (от французского fourniture) понимаются различные вспомогательные (подсобные) материалы для какого-либо производства. В традиционных российских окнах роль фурнитуры выполнял набор простейших ручек и петель, за счёт которых осуществлялось их закрывание-открывание. Производители времён СССР отдавали себе отчёт в том, что применяемый конструктив достаточно примитивен, поэтому для более-менее плотного закрывания применялось две и более ручек-завёрток. У всех, наверное остались в памяти эти измазанные краской пластиковые или силуминовые «загогулины». Появление на отечественном рынке развитых и технологичных оконных систем заставляет посмотреть на роль фурнитуры в окне с принципиально иных позиций . В настоящее время под оконной фурнитурой понимается сложная совокупность механизмов (петель, кронштейнов, тяг, соединительных элементов и др. ), обеспечивающих открывание и закрывание окна в различных режимах. Основными режимами являются- поворот окна и наклон окна. При этом весь механизм управляется только от одной ручки. В глухих окнах элементы фурнитуры не устанавливаются. Многие производители запорных механизмов предлагают в своих производственных программах дополнительные опции, такие как : различные режимы микропроветривания, ступенчатое открывание, защита от взлома, изменённый алгоритм работы ручки (при первом повороте окно переходит в режим проветривания, а затем в режим открывания), блокираторы (устройства, не позволяющие переводить ствоки из режима откидывания в режим поворота без предварительного притвора створки к раме)







Кроме того, существует целый ряд специальных приспособлений для межкомнатных , входных и балконных дверей. Основной функцией светопрозрачных конструкций является освещение помещений естественным светом. Частичная потеря светопрозрачности, неизбежно возникающая вследствие запылённости и загрязнённости наружного воздуха, влечёт за собой состояние дискомфорта и нарушение нормальных условий эксплуатации помещений. На фурнитуру возложены все функции эффективной и безопасной эксплуатации окон. Наиболее актуально эта проблема возникает в многоэтажных зданиях, где эксплуатация и обслуживание окон напрямую связаны с вопросами жизнебезопасности. Это положение достаточно жёстко регламентируется ГОСТ 23166-99 «Блоки оконные. Общие технические условия», вступившим в силу с 1 января 2001 г., согласно которому запрещено устройство глухого остекления выше уровня 1-го этажа, если окно не выходит на балкон. Для первых этажей, как и в индивидуальном строительстве, необходимость регулярного обслуживания окон вступает в естественное противоречие с мерами по предотвращению проникновения в жилище с целью кражи. Проблема, традиционно решающаяся в России при помощи массивных решёток на окнах, в Германии продвигается по пути совершенствования технических решений стеклопакетов и разработки специальных систем противовзломной фурнитуры. Иными словами, европейский технический прогресс стремится создать условия безопасности не наносящие ущерба психологическому комфорту.



Что же может современная фурнитура? Всю фурнитуру условно можно разделить на следующие группы:

по способу открывания

по типу оконного профиля

по степени защиты от взлома

по геометрической форме окна



Для классификации фурнитуры по способу открывания введём такое понятие как режим открывания . Поворот- вращение створки вокруг вертикальной оси , расположенной с левой или с правой стороны створки. Расположение оси определяет такое понятие как правое или левое открывание. Поворотная фурнитура с вертикальным подвесом имеет единственный режим- режим поворота и позволяет поворачивать створку в одном направлении- вокруг вертикальной оси. Поворотная фурнитура с нижним горизонтальным подвесом работает в режиме откидывания и предназначена для поворота окна на угол до 180º вокруг горизонтальной оси. Более распространённое название данного типа открывания- фрамужное. При расположении фрамужных створок на большой высоте комплект фурнитуры может быть дополнен механизмом дистанционного открывания, как механическим, так и электронным. Наклон (или откидывание)- поворот створки вокруг нижней горизонтальной оси.

В терминологии, распространённой в настоящее время, под наклоном как правило понимается поворот на угол порядка 10º- 25º, а под откидыванием – на угол до 180º. В наклонно-поворотной фурнитуре (более распространённое название «поворотно-откидная»). Эта фурнитура позволяет одну и ту же створку не только поворачивать вокруг вертикальной оси, но и наклонять. Окно открывается одной рукой в нужном направлении при определённом положении ручки. В стандартном варианте последовательность режимов открывания осуществляется следующим образом : сначала- поворот, потом- откидывание (наклон). Концернами SIEGENIA-AUBI и ROTO разработаны соответственно системы ТВТ и Титл фёрст соответственно, в которых стандартная последовательность режимов изменена- сначала откидывание, потом- поворот. Область применения- детские сады, школы, больницы, общественные здания с повышенными требованиями безопасной эксплуатации окон.



Для эффективного быстрого проветривания (режим наклона) створку можно повернуть вокруг нижней горизонтальной оси на фиксированный угол 100º-250º (в зависимости от размеров створки). Фурнитура такого типа может устанавливаться на окнах различной формы- арочных, трапецевидных, прямоугольных. В зависимости от ограничений, накладываемых производителями профильной системы, комплект наклонно-поворотной фурнитуры может устанавливаться на одностворчатых и многостворчатых окнах высотой до 2,4 и шириной до 1,6 м. Сдвиг- движение створки вдоль рамы по специальным направляющим. Сдвижная фурнитура обеспечивает режим сдвига створки и применяется в основном для помещений с пониженными требованиями по теплоизоляции- при одинарном остеклении балконов, лоджий и т.п. Использование сдвижной фурнитуры предполагает применение специальных раздвижных профильных систем (их ПВХ, алюминия или дерева). В окнах с таким открыванием применяется воздухонепроницаемое щёточное уплотнение. Наклонно-сдвижная фурнитура является наиболее сложной из всех систем и включает в себя три основных режима открывания- наклон, параллельное выставление и сдвиг. В отличие от сдвижной фурнитуры устанавливается на стандартный оконный профиль с уплотнением по контуру. В наклонно-сдвижной системе обеспечивается плотное запирание створки по всему периметру. Данную фурнитуру целесообразно использовать там, где надо застеклить площадь при минимуме свободного места и герметично изолировать одно помещение от другого или улицы. Раздвижная слкладывающаяся фурнитура предназначена в основном для внутренних межкомнатных дверей большой высоты и площади. Может быть эффективно использована в помещениях со свободной планировкой и трансформируемыми перегородками. Параллельное выставление створки- выдвижение створки из плоскости окна на определённое расстояние. Этот режим может быть применён для микропроветривания по контуру окна (его разгерметизация по всему периметру) или обеспечение дальнейшего сдвига створки.



По материалу оконного профиля фурнитура подразделяется на фурнитуру для окон:



с переплётами из пвх

с переплётами из дерева

с переплётами из алюминия

По форме окна фурнитура может быть подразделена на фурнитуру для:

прямогоугольных окон

арочных окон

трапецевидных окон

Из многообразия деталей и отдельных механизмов, образующих базовый комплект фурнитуры можно отдельно выделить:



1. основной механический привод (главный механизм или основной запор) . Основной механизм является элементом на который устанавливается оконная ручка. За счёт поворота ручки осуществляется передача движения на все другие детали фурнитуры. Ручка может устанавливаться на фиксированной высоте от низа окна или в среднем положении. В соответствии с этим основные приводы, входящие в комплект фурнитуры могут быть подразделены на константные (основной привод с фиксированным положении ручки) и переменные (основной привод с переменным положении ручки)



2. группа механизмов, передающих движение через угол (угловые передачи).

Основным рабочим элементом угловой передачи являются четыре тонкие пластины из пружинной стали, не соединённые между собой по плоскости, но вместе с тем работающие совместно. Набор пластин помещён в обойму, изогнутую под углом с радиусом поворота, величина которого определяется глубиной фурнитурного паза. Размеры и толщина пластин подбираются таким образом, чтобы создать равномерную нагрузку, обеспечивающую долговечность работы и отсутствие износа. Гибкость пластин определяет лёгкость хода фурнитуры.



3. ножничный кронштейн (ножницы).

Предназначен для обеспечения закрепления створки, находящейся в открытом положении, в верхней или боковой точке на раме. Ножничный кронштейн состоит из элементов рамной части (устанавливаемых на раме) и элементов створочной части (устанавливаемых на створке). В закрытом положении окна рамные и створочные элементы входят друг в друга при помощи специальных запорных цапф. При открытом положении ножничный кронштейн разъединяется, а рамные и створочные элементы соединяются между собой за счёт специальной тяги. Ножничный кронштейн необходимо устанавливать как на поворотно-откидные, так и на поворотные окна.



4. верхняя петлевая группа.

Предназначена для закрепления створки на раме в верхней точке. Соединяется с рамной частью ножничного кронштейна и работает совместно с ним при открытом положении окна.



5. нижняя петлевая группа.

Петля сложной конструкции, предназначенная для закрепления створки на раме в нижней точке. Выполняет функции нижней опоры окна, открытого как в режиме поворота, так и наклона.



6. откидная запорная пластина.

Устанавливается в нижнем углу окна, противоположном от нижней петли. Выполняет функции нижней опоры для окна, открытого в режиме наклона. Устанавливается на раме и работает совместно с откидным запором, устанавливаемом на створке.



Алгоритм работы поворотно-откидной фурнитуры для окон из пвх. В принцип работы современной фурнитуры заложена схема передачи движения от ручки к точкам запирания по периметру окна посредством тяг, оснащённых запорными цапфами. Для открывания окна необходимо управлять тремя группами механизмов: 1.ножничным кронштейном 2.откидным запором 3.запорными цапфами Управление осуществляется от главного привода через угловые передачи за счёт плоских тяг. Подвижные тяги располагаются внутри фурнитурного паза под верхней планкой, неподвижно закрепляемой на профиле. Этот принцип сохраняется одинаковым для всех производителей, хотя при этом каждая система имеет и свои отличительные особенности. Исходным положение работы фурнитуры будем считать положение окна, открытого в режиме поворота. При этом ручка находится в горизонтальном положении.







1. Ручка

2. Ножничная петля

3. Декоративная накладка

4. Опора ножничной петли

5. Опора ножничной петли

6. Декоративная накладка

7. Декоративная накладка

8. Штифт опоры ножничной петли

9. Опора нижней петли

10. Опора нижней петли

11. Декоративная накладка

12. Декоративная накладка

13. Декоративная накладка

14. Штифт опоры нижней петли

15. Нижняя фальцевая петля правая/левая

16. Декоративная накладка правая/левая

17. Захват поворотный

18. Угловая передача

19. Поворотно-откидное устройство

20. Ножницы

21. Ограничитель угла открывания

22. Промежуточная передача

23. Промежуточная передача

24. Дополнительные ножницы

25. Клемма

26. Дополнительная угловая передача

27. Привод

28. Предохранитель ошибочного действия

29. Нажимная деталь

30. Дополнительная угловая передача

31. Запорная пластина

32. Запорно-откидная пластина

33. Упор предохранителя ошибочного действия

34. Подкладка

35. Защёлка балконной двери

36. Гильза балконной защёлки

37. Петля врезная

38. Декоративная накладка



Для того, чтобы закрыть окно необходимо притворить створку и перевести ручку(поз.1), установленную на основном приводе (поз.27) из горизонтального положения в нижнее вертикальное. При этом движение передаётся через систему плоских тяг на запорные цапфы, что приводит к их смещению. Смещаясь вместе с тягами запорные цапфы входят в зацеп с запорными пластинами (зацепами) (поз. 31), устанавливаемыми на раме, и прижимают створку к раме, обеспечивая требуемое сжатие оконного уплотнителя. Движение от ручки на запорные цапфы передаётся по контуру окна через прямой угол за счёт верхнего (поз. 18,30) и нижнего (поз. 26) угловых переключателей. Основной привод и угловые переключатели, равно как и все другие элементы контурного механизма, соединены между собой посредством ленточных передач, выполняемых в виде зубчатой гребёнки на конце каждого элемента. Для перевода окна в наклон необходимо перевести ручку в верхнее вертикальное положение.



В этом случае в движение приводятся не только запорные цапфы, но и другие элементы фурнитуры. Движение от ручки через основной привод и верхний угловой переключатель передаётся на ножничный кронштейн (поз. 20) . Ножничный кронштейн разъединяется, что приводит к освобождению створки в районе верхней петли, несущая часть которой имеет сложную конструкцию и образуется несколькими элементами.







Створка, таким образом, в верхней плоскости остаётся соединённой с коробкой только посредством ограничительной верхней части ножничного кронштейна. Одновременно с передачей движения вверх, нижняя запорная цапфа, устанавливаемая на откидном запоре (поз. 19) , входит в зацепление с пазом в откидной запорной пластине (поз. 32), устанавливаемой на раме внизу. Таким образом создаётся узел наклона, обеспечивающий первую точку опоры для створки в откинутом положении. Вторая точка опоры создаётся в нижней петле, сконструированной из нескольких элементов таким образом, чтобы обеспечить функцию не только поворота, но и наклона. В результате створка в откинутом положении оказывается закреплённой в трёх точках: внизу- на нижней петле и откидной запорной пластине и сверху- за счёт фиксации на верхней части ножничного кронштейна. Для обеспечения необходимого расстояния между точками запирания, при большой высоте и ширине створки применяют вертикальные и горизонтальные удлинители (поз. 22,23) различных размеров. Запорные цапфы, установленные на удлинителях, обеспечивают необходимые дополнительные точки запирания. Для приподнимания створки при закрывании окна на механизм ручки устанавливается микролифт, выполняемый в виде вилкообразной пластины и создающий дополнительное подъёмное усилие при закрывании створки.



В настоящее время производителями пластиковых окон используются комплекты фурнитур различных производителей. Все они сходны по принципу действия, но отличаются некоторыми узлами, работа которых значительно улучшает надёжность комплекта в целом. Например, характерным отличием системы AUBI 300 являются прижимные ролики качения , устанавливаемые на элементах периметрального механизма вместо запорных цапф. Ролики, свободно вращающие вокруг своей оси, легко входят в крепёжные прорези запорных пластин, что фактически устраняет трение и обеспечивает отсутствие износа. Весь механизм при этом имеет более мягкий и лёгкий ход при закрывании и открывании по сравнению с механизмами, имеющими жёсткие запорные цапфы. В системе AUBI 300 микролифт расположен в крайней нижней точке на стороне ручки, и называется устройством подъёма створки. Устройство подъёма створки позволяет создать дополнительную опору для окна в откинутом положении и снимает, таким образом часть нагрузки с ножничного кронштейна, срабатывая в качестве подъёмного рычага, усилие от которого прикладывается как раз в наиболее отвисающей точке. Функциональные возможности наклонно-поворотной фурнитуры могут быть расширены за счёт добавления в комплект дополнительных элементов. Один из таких элементов- устройство сезонного проветривания. Устройство позволяет пользователю самостоятельно изменять фиксированный угол наклона створки в зависимости от сезона и требований к воздухообмену. Устанавливается в верхнем углу окна со стороны, противоположной петлевой группе, и имеет два положения: активированное и неактивированное. При активированном створка в верхней точке откидывается на фиксированное расстояние -40 мм. В деактивированном режиме створка откидывается на стандартный фиксированный угол (на расстояние 150-170 мм в верхней точке). Перевод из активированного в деактивированное положение и наоборот осуществляется простым приёмом (поворотом нижнего элемента устройства) без специального инструмента. Активированный режим особенно актуален в холодный период года. Более маленький фиксированный угол наклона створки обеспечивает интенсивное проветривание зимой без размораживания помещения. При этом гарантируется необходимый воздухообмен и одновременно экономится отопительная энергия. Примерно аналогичные функции несёт элемент- микропроветриватель. Алгоритм срабатывания приводится в действием поворотом ручки в положение- ручка повёрнута на 45º, при этом происходит откидывание створки на величину свободного хода прижима резинового уплотнителя.



Противовзломная фурнитура.





По данным как Российских, так и зарубежных правоохранительных органов, окна из ПВХ являются наиболее слабым местом с точки зрения квартирных краж. Практически любой относительно опытный взломщик может открыть окно из ПВХ в течение десяти минут. Чтобы этого избежать, не прибегая к установке металлических решёток производители фурнитуры рекомендуют дооснащать стандартные комплекты противовзломными элементами. Принципиальным отличием противовзломной фурнитуры является наличие одной или нескольких точек запирания, в которых на раме устанавливается специальный мощный зацеп, в который входит запорная цапфа со шляпкой в виде грибка. В системе AUBI Safeti Plus реализована отдельная работа прижимного ролика и запорного противовзломного штифта в так называемой двойной системе запирания. Прижимной ролик и противовзломный штифт со шляпкой располагаются на небольшом расстоянии друг от друга. При положении створки «закрыто» ролик перемещается в зацеп, обеспечивая таким образом прижим уплотнения. Окно становится непроницаемым для сквозняка и дождя. Штифт со шляпкой расположен таким образом, что он перемещается во вторую очередь и входит без трения в зацеп. Таким образом обеспечивается лёгкое управление и одновременно снижается износ деталей. Оба запорных элемента расположены на незначительном расстоянии друг от друга, поэтому для них достаточно одного общего зацепа, что облегчает монтаж фурнитуры на окне. Количество противовзломных зацепов определяет принадлежность фурнитурного модуля к определённому классу безопасности. Чем выше класс безопасности, тем больше противовзломных зацепов устанавливается в комплект (от 1 до 4 шт.)



Надёжность и долговечность запорных механизмов.

Как уже отмечалось ранее большинство рекламаций, предъявляемых к оконным фирмам, связано с отказами в работе систем фурнитуры. При этом, как показывает опыт, негативные моменты могут быть вызваны целым рядом факторов, не относящихся непосредственно к качеству деталей, входящих в набор фурнитуры. Причинами, вызвавшими отказ работоспособности может быть, как неграмотная комплектацию фурнитуры, отличная от рекомендованной, так и неграмотная сборка и условия эксплуатации непосредственно на объектах. Так, если на абсолютно одинаковых окнах, но установленных, например в индивидуальном жилом доме и в помещении социального назначения установить один и тот же комплект фурнитуры, то разница в сроках его безотказной работы будет отличаться. В комплект фурнитуры в зданиях с повышенными требованиями к вентиляции и не оборудованных специальными приточными системами следует в обязательном порядке включать более мощные петли, а также такие дополнительные элементы фурнитуры, как устройства для микропроветривания или ступенчатого откидывания створки, блокираторы поворота ручки, ограничители открывания и др. Иными словами, чем больше технических возможностей имеет система фурнитуры, тем большими возможностями располагает производитель окон для задания режима её стабильной и долговечной работы в определённых условиях. Для долговечности и надёжности системы фурнитуры принципиально важными является : стойкость к коррозии и стойкость к износу. Стойкость к коррозии обеспечивается специальными антикоррозионными покрытиям. Сначала на стальную фурнитуру наносится цинковое покрытие, обеспечивающее защиту от влаги. Затем на цинковое покрытие в специальной гальванической ванне наносят оксид хрома и соли редких металлов для защиты цинкового покрытия от окисления. При этом состав и технология нанесения антикоррозионного покрытия индивидуальны для каждого из производителей систем фурнитуры. Испытания покрытия производятся с помощью соляного тумана. При этом согласно немецким нормам , через 72 часа на видимых поверхностях стальных частей не должна образовываться белая ржавчина, а через 240 часов- красная ржавчина. Из оценки антикоррозионных свойств исключаются: места клёпок, места, обработанные для монтажа фурнитуры на окне, части и узлы, не обработанные при создании поверхности, если они не находятся в видимой части фурнитуры, места сварки и непосредственно прилежащие области. Кроме стандартных испытаний, оговоренных нормами, каждый производитель фурнитуры может проводить и собственные дополнительные испытания покрытий. Так концерн SIEGENIA проводит испытания покрытий на воздействие силиконов, чистящих средств, хлорированной воды и др. Специальные испытания проводятся в районе морских побережий. Структура различных покрытий, предлагаемых концерном SIEGENIA различается. Сегодня может использоваться как жёлтое хроматирование, титан-серебро, favorit N и E- LOOK. Покрытие E- LOOK «под нержавеющую сталь» имеет в 5 раз большую коррозионную стойкость по сравнению со стандартным. Фурнитура с таким покрытием может быть эффективно применена в зданиях и помещениях с агрессивной и влажной средой- в цехах производственных предприятий, бассейнах, на морских побережьях. Стойкость к износу может быть обеспечена за счёт различных конструктивных мероприятий, направленных на уменьшение усилий трения в наиболее нагруженных узлах. В качестве такого примера могут быть приведены вращающиеся ролики фурнитуры AUBI 300.



Технологические особенности установки фурнитуры на оконных конструкциях.

Проблемы, возникающие при эксплуатации фурнитуры, могут быть вызваны некачественным её монтажом на окне в заводских условиях. В этой связи имеет смысл кратко остановиться на описании основных технологических операций, которые предусматриваются техническим руководством каждого их производителей фурнитуры. При установке фурнитуры на окна из ПВХ, комплект монтируется на готовую сваренную створку, в которой заранее профрезерованы по шаблону отверстия под ручку и (при необходимости) под замковую группу. Все элементы фурнитуры- ответные планки, основные приводы, петли и пр. –должны устанавливаться строго по шаблонам, выдаваемым изготовителем фурнитуры. Монтаж фурнитуры на изделия производится на специальных столах. Первоначально на раме устанавливаются ответные планки и рамные части петлевой группы для верхней и нижней петли в наклонно-поворотной фурнитуре. Для поворотной фурнитуры добавляются средние петли. На створке последовательно монтируются :



все угловые передачи.

в положении «открыто» (среднее положение запорных цапф)- основной привод, подбираемый по размерным артикулам в соответствии с размером створки. В зависимости от типа привода (константный или переменный), производится обрубание передаточной рейки с одной или с двух сторон с пробивкой крепёжных отверстий , для того, чтобы адаптировать выбранный механизм к конкретным размерам створки. Обрубание производится таким образом, чтобы имелась возможность свободного хода элементов фурнитуры по всему контуру, при этом в местах их состыковки не должно возникать концентрации напряжений.

после установки основного привода аналогично, с подрезкой, монтируются ножничный кронштейн и, при необходимости, промежуточные передачи.

затем устанавливаются рамная и створочная части петлевой группы. Створка навешивается на раму, и работа окна проверяется на стенде. При необходимости фурнитура регулируется.





Трудности при повороте оконной ручки в от крытом положении, сопровождающиеся характерными щелчками, зачастую говорят об ошибках, допущенных при подрезке элементов- их упирания друг в друга. В этом случае необходим демонтаж нерабочих элементов комплекта и их повторная установка. В этом отношении можно так же говорить о том, что при комплектации окна следует по возможности избегать промежуточных передач, для которых также необходима обрезка рейки. Соответственно, чем меньше узлов сопряжения элементов в комплекте фурнитуры, тем надёжнее работает контурный механизм. В настоящее время у крупных производителей фурнитуры прослеживается тенденция к разработке систем, полностью ориентированных на автоматизированную сборку, в которых количество обрубаемых элементов сведено к минимуму.



Правила эксплуатации оконной фурнитуры.

При проведении монтажных работ часто возникает необходимость демонтажа створок с последующим возвратом их на место, что, как правило, ведёт к разрегулированию фурнитуры. Поэтому окончательная регулировка фурнитуры производится, как правило, уже после монтажа окон непосредственно на строительном объекте. При этом довольно часто возникают проблемы, вызванные следующими причинами:



неверная установка стеклопакета в профиле (неправильная его фиксация опрными и фиксирующими прокладками), приводящая к неравномерному распределению нагрузок на петлевую группу и, соответственно, отвисанию створки.

некачественный монтаж окна в проёме с отклонениями по вертикали, приводящий к эксцентрисистам в петлевой группе и элементах контурного механизма.

отсутствие требуемых температурных зазоров между пвх-коном и стеной, приводящее к выгибам оконных профилей из плоскости, и соответственно, к неплотному прижиму рамы в точках запирания.



Регулировка фурнитуры не может полностью устранить негативный эффект от всех перечисленных выше факторов, однако может частично его компенсировать. Комплект фурнитуры имеет несколько точек регулировки, зависящих от системы: 1) по петлям в зависимости от конструкции, 2) по ответным планкам или запорным роликам. За счёт регулирования тех или иных узлов возможно изменение положения створки и её прижима в пределах до 1…2 мм. За счёт регулировки фурнитуры прижим створки может быть оптимизирован к зимним или летним условиям эксплуатации окна, что особенно актуально для створок из ПВХ. В этом отношении фурнитура также может гибко компенсировать незначительные необратимые деформации профилей, вызванные цикличным температурным расширением-сжатием ПВХ. Установленная фурнитура требует своевременного грамотного обслуживания и ухода. Согласно рекомендациям производителей, её необходимо смазывать специальным фурнитурным маслом, не вызывающим коррозии металлических элементов и повреждения материала профиля, не реже одного раза в год.





Следует также обратить внимание на защиту элементов фурнитуры и фурнитурных пазов от засорения пылью, грязью и штукатурным раствором, что неизбежно ведёт к выходу её из строя.



Статья подготовлена по материалам учебника «Проектирование современных оконных систем гражданских зданий» авторы И.В. Борискина, А.А. Плотников, А.В. Захаров

запорный механизм — это… Что такое запорный механизм?

запорный механизм

Тематики

• нефтегазовая промышленность

Справочник технического переводчика. – Интент. 2009-2013.

• запорный кран
• запорный ниппель

Полезное

Смотреть что такое «запорный механизм» в других словарях:

• запорный — см. запор I; ая, ое. Запо/рный механизм. Запо/рный стержень …   Словарь многих выражений

• дополнительный блокирующий механизм — 3.14 дополнительный блокирующий механизм: Электрически управляемый запорный механизм, устанавливаемый на дверном блоке дополнительно к основному засову и не связанный с ним механически. Разблокирование производится путем подачи сигнала на… …   Словарь-справочник терминов нормативно-технической документации

• БЛОК-МЕХАНИЗМ (сокращенно блок) — основной электромехан. прибор полуавтоматической путевой и станционной блокировки, приводимый в действие при пропуске через его обмотки переменного тока от блокировочного индуктора и предназначенный для замыкания семафорных рычагов и разного рода …   Технический железнодорожный словарь

• исполнительный механизм — 3.5. исполнительный механизм: Деталь клапана, перемещающая запорный орган. Источник: ГОСТ Р 51842 2001: Клапаны автоматические отсечные для газовых горелок и аппаратов. Общ …   Словарь-справочник терминов нормативно-технической документации

• СТО 45167708-002-2009: Безопасное подключение зданий к газовым сетям — Терминология СТО 45167708 002 2009: Безопасное подключение зданий к газовым сетям: Газопровод ввод в соответствии с [3] это газопровод от места присоединения к распределительному газопроводу до отключающего устройства перед вводным газопроводом… …   Словарь-справочник терминов нормативно-технической документации

• СТО 45167708-02-2009: Безопасное подключение зданий к газовым сетям — Терминология СТО 45167708 02 2009: Безопасное подключение зданий к газовым сетям: Газопровод ввод в соответствии с [3] это газопровод от места присоединения к распределительному газопроводу до отключающего устройства перед вводным газопроводом… …   Словарь-справочник терминов нормативно-технической документации

• ГОСТ Р 51365-99: Оборудование нефтепромысловое добычное устьевое. Общие технические условия — Терминология ГОСТ Р 51365 99: Оборудование нефтепромысловое добычное устьевое. Общие технические условия оригинал документа: 3.1 адаптер: Конструктивный элемент оборудования, используемый для присоединения других элементов оборудования различных… …   Словарь-справочник терминов нормативно-технической документации

• ГОСТ Р 51365-2009: Нефтяная и газовая промышленность. Оборудование для бурения и добычи. Оборудование устья скважины и фонтанное устьевое оборудование. Общие технические требования — Терминология ГОСТ Р 51365 2009: Нефтяная и газовая промышленность. Оборудование для бурения и добычи. Оборудование устья скважины и фонтанное устьевое оборудование. Общие технические требования оригинал документа: 3.1 адаптер: Конструктивный… …   Словарь-справочник терминов нормативно-технической документации

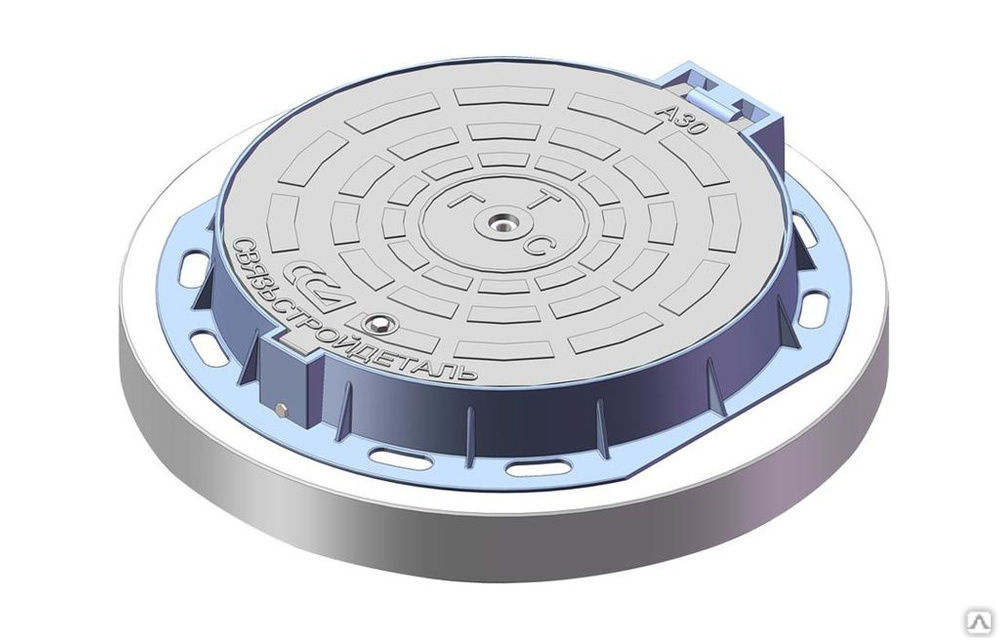

• Канализационный люк — над смотровым колодцем  сооружение для доступа к подземным коммуникациям, таким, как сточная, ливневая, кабельная или трубопроводная канализация. Содержание 1 Разновидности 1.1 Выпускаются …   Википедия

• датчик — 3.3.2 датчик (sensor): Функциональный блок газоанализатора, в котором расположен первичный преобразователь. Источник …   Словарь-справочник терминов нормативно-технической документации

Шаровые краны ALSO как многофункциональные запорные механизмы

Краны шаровые ALSO – удобные по своему конструктивному исполнению запорные механизмы промышленной трубопроводной арматуры. Продукция предназначена для герметичного перекрытия трубопровода, транспортирующего теплоноситель, горячую воду, сжатый воздух, природный газ и другие жидкости.

Как работает изделие

Полный цикл производства шаровых кранов реализуется в России. Качественная сторона используемых в производственном процессе материалов обеспечена на 100%, поскольку требования безопасности в данной сфере достаточно высоки. Герметичность соответствует классу «А» согласно нормам государственной сертификации. При 10 000 циклах открытия гарантия составляет 3 года.

Корпус представляет собой цельносварное изделие, базовый запорный орган в форме шара с пароходным отверстием. Проходное сечение открывается поворотом шара отверстием вдоль корпуса. Закрытие происходит при повороте шара поперек корпуса. В последнем случае шар находится в прижатом положении к подпружиненным уплотнителям, за счет чего обеспечивает необходимую степень герметичности. Использование пружинных и опорных колец служит в некоторой степени компенсацией тепловых расширений элементов крана, при этом полностью исключает пропуск транспортируемой жидкости.

Данный товар предназначен для надземной эксплуатации и монтажа под землей – продукция выбирается в зависимости от области применения. Управления кранами происходит при помощи ручки, специального ключа либо ручного редуктора. Чтобы добиться полного открытия или закрытия крана, понадобится повернуть шар на одну четверть полного оборота. В ассортименте компании «ВСЯ АРМАТУРА» есть модификации кранов с опцией электрического привода или пневматическим исполнением.

При эксплуатации запрещается использовать кран в целях регулирования потока. Применять удлинитель, использовать кран как концевую заглушку трубопровода также настоятельно не рекомендуется! Производитель определенно запрещает выполнять демонтажные работы либо затяжку фланцевого соединения с давлением в системе. Монтаж и эксплуатация должны осуществляться строго соответственно заводским предписаниям.

Если у вас остались вопросы относительно выбора, покупки и доставки шаровых кранов, задайте их менеджеру ООО «ВСЯ АРМАТУРА». В процессе консультации со специалистом вы сможете подобрать наиболее подходящее вам устройство. Обращайтесь по телефону: +7 812 635-03-43.

НОВИНКА – клапаны регулирующие, запорные (отсечные) с электрическим исполнительным механизмом с функцией «нормально-закрытый»!

   Группа компаний «Авангард» – участник IV Международного Форума  Valve Industry Forum & Expo’2017. Промышленная трубопроводная арматура для нефти, газа, энергетики, химии и ЖКХ – который  состоится 7 — 9 июня 2017 года в павильоне 75 ВДНХ (г. Москва)

   Одной из новинок, представляемой нашим предприятием на выставке, будет клапан запорный (отсечной)  15с922нж DN 65 PN 40 с исполнительным механизмом ROTORK серии CVL с поддерживаемой функцией «номально-открытый» /«нормально-закрытый».

Безопасное положение:
Привод CVL может быть настроен на выполнение действий для одного из четырех перечисленных далее безопасных положений при потере силового питания. Дополнительный блок резервного питания состоит из нескольких “Супер конденсаторов”, которые могут хранить достаточно энергии для выполнения перечисленных ниже действий:
    — Не двигаться –  привод сохраняет текущее положение.
    — Открыто –  привод перемещается в положение открыто.
    — Закрыто –  привод перемещается в положение закрыто.
    — Промежуточное положение – привод перемещается в заданное положение.
Конденсаторы перезаряжаются каждый раз при восстановлении питания, этот процесс занимает менее одной минуты.
В отличие от технологии перезаряжаемых аккумуляторов, супер конденсаторы не имеют эффекта «памяти» при многократной зарядке/ разрядке.
Возможности:
• Для локальной настройки / управления и диагностики совместим с протоколом Bluetooth.
• Доступны опции цифровой связи, включая HART®, Foundation Fieldbus™, Profibus®, Pakscan, RIRO и Modbus®.
• Прямое измерение крутящего момента / усилия для защиты и контроля, масштабируемая  характеристика  управляющего  входа.


Приглашаем посетить наш стенд  (№ С 2-2),  где Вы сможете познакомиться с продукцией  нашего завода, задать все интересующие вопросы по техническим характеристикам и комплектации выпускаемой продукции,  получить консультацию специалистов САЗ «Авангард».

Личинка для замка — как выбрать или заменить цилиндровый механизм

Личинка – кодовая часть цилиндрового замка, которая отвечает за секретность изделия, помогает сдвигать засов в двери. Деталь стоит внутри корпуса, отличается вытянутой продолговатой формой. Называется личинка замка еще сердцевиной или цилиндровым механизмом секретности (ЦМС). Разберем ниже, какие они бывают, и как правильно выбрать деталь для внутреннего замка.

Как работает личинка замка

Устройство простое. Внутри находятся разрезные пины, к которым крепятся пружины. Последние детали блокируют работу замка, если внутри вставлен чужой ключ. При использовании заводского ключа механизм работает слажено. Под воздействием пружин штифты приподнимаются. Это позволяет поставить их разъемы на одной линии с сердечником. При этом запорный механизм включает в себя специальное устройство − ригель, которое отвечает за запирание дверного полотна.

Виды замочных личинок

В зависимости от разновидности личинок, их можно поделить по классам сложности. Самые простые конструкции открываются с 1-ой стороны, а вот более сложные – отпираются с 2-х сторон. Рассмотрим все варианты.

Подпружиненные пины делятся на такие виды:

• Запорные, которые имеют блокирующие элементы.
• Кодовые. С ними взаимодействует ключ.

Совет! Класс цилиндрового механизма обозначается его защитой от силового и интеллектуального вскрытия. В первом случае для потребителя важную роль играет антивандальность, а во втором – секретность.

В зависимости от расположения личинки могут быть:

• Четырех- и трехрядные. Имеют в каждом ряду по несколько пинов (не менее 2-х). Ряды в конструкции, как правило, расположены крест на крест.
• С коническим расположением. От 2-х до 4-х рядов пинов стоят в разных плоскостях. Это помогает увеличить секретность сердцевины.
• Одно- или двухрядные конструкции. В первых устройствах штифты сделаны из латуни и стали, установлены в один ряд. Ключ для запорного механизма имеет насечки только с 1-го бока. В двурядных личинках 2 ряда пинов управляются ключом. Насечки тут идут уже с 2-х сторон.
• С вращающимися штифтами. Есть внутри ряд пинов, но они поворотного типа. В быту такие изделия редко встречаются.

Для удобства личинки разделяют на следующие виды: дисковые, крестообразные, цилиндровые и штифтовые.

Совет! Цилиндры от разных заводов-производителей взаимозаменяемы. При этом латунная личинки идеальна для установки на входную дверь. Для монтажа замка внутри квартиры можно взять и алюминиевую.

Как по уровню секретности подобрать личинку для замка

Секретность – количество возможных кодовых комбинаций, которое зависит от числа пинов и рядов в цилиндре. Чем выше показатель, тем дольше злоумышленникам придется трудиться над вскрытием замка, используя отмычку или перебирая ключи. У недорогих моделей может быть всего до 500 комбинаций, у современных – свыше 10 млн.

Антивандальные функции определяются наличием в механизме защитных деталей. Они представлены калеными, плавающими, магнитными пинами, усиленными специальными вставками на корпусе сердцевины и пр. Определенного ГОСТа, который бы мог разграничить личинки по классам нет. Все разделения обтекаемые и условные.

Но в ГОСТе 5089-2011 есть деление на классы цилиндровых механизмов для замков по степени секретности:

• Слабый, когда замок имеет всего 10 тыс. вариантов.
• Средний, где возможно 50 тыс. комбинаций.
• Высший. Там замки могут складывать более 100 тыс. вариантов.

Есть привязка к времени взлома. Простому покупателю следует соотнести минуты к мере защиты и вариантам секретности. Производители обычно на упаковке указывают именно эту информацию.

Цилиндровые личинки

Чтобы открыть замок, понадобится ключ со специальными зубцами, которые имеют разную форму и параметры. При замене сердцевины можно не переживать, что она не подойдет к вашему цилиндрическому замку. Дело в том, что производители делают детали универсального типа.

Цилиндровый механизм секретности подбирают в зависимости от толщины двери и расположения винта для крепежа.

Совет! В 90% «нижних» замков ставят штифтовый механизм DIN. Его легко определить по каплевидной форме.

Дисковые модели

Ключ для такого устройства выпускают с полукруглым сечением. Там будет несколько выемок, которые будут отвечать установленным дискам в механизме. Особенность этого вида личинки для замка двери – это возможность замены детали на однотипную дисковую модель.

Штифтовые, крестообразные личинки для замков и цилиндры высшей секретности

В крестообразных цилиндровых механизмах пины при движении ключа становятся по 4-м его граням. В этом случае элемент получает большое число секретных комбинаций. Такая особенность все равно не позволяет эффективно защитить дом. Большую часть изделий легко сломать при помощи домашней отвертки.

Совет! Требования к личинке для входной двери: защита от выбивания и высверливания и бампинга, более 50 тыс. комбинаций, 3-4 класс противовзломности. Желательно возможность установки броненакладки.

Какой ключ выбрать: перфокарту или английский

Секретки для штифтовых моделей «евростандарт» выпускают по 2-м стандартам. В результате компании делают несколько типов ключей.

Среди них:

• Английский
  Другое название – зубчатый, плоский. Он плохо справляется со своей задачей, так как имеет низкую секретность – менее 5 тыс. возможных комбинаций на недорогих моделях. Опытный мошенник сможет взломать квартиру без лишнего шума и пыли всего за 2-е минуты.
• Перфорированный
  Иные названия ключа – перфокарта, вертикальный, профильный. У него вместо стандартной формы ключа есть насечка в виде лунок. При этом секретность этого варианта для замка может достигать от 10 млн. комбинаций. Отмычкой мошенники ничего не смогут сделать.

Более надежный вариант, хотя замок легко выбить и высверлить. При этом работа сопровождается шумом и большой тратой времени, что не всегда приемлемо для злоумышленников.

Совет! Компании с каждым годом усложняют конструкцию личинки, оснащая ее новой защитой. Применяют титановые корпуса, броневставки, пины из тугоплавких металлов, большое число комбинаций (от 1 млн.), плавающие детали на ключах. Такие замки отличаются самым высоким классом надежности.

Сердечник с вертушкой

Главная цель такого элемента – удобство в использовании за счет вертушки. Можно открыть либо закрыть дверь изнутри без ключа.

Обычно цилиндровые механизмы берут для врезных замков. Монтаж и обслуживание таких изделий – трудная задача, а съемные детали позволяют облегчить процесс. С накладными моделями работать проще, но они часто поступают в продажу без разборных сердечников. Но есть исключения.

Их крепление проводится иным образом. Личинка фиксируется с внутренней стороны замка. Для замены элемента нужно разобрать накладной замок. Также редкостью считаются сердечники для магнитных замков.

Как правильно подобрать для замка входной двери личинку

При покупке цилиндра следует обратить внимание на такие моменты:

• Габариты сердцевины. Параметры должны совпадать со старой личинкой. При этом важна длина, так как ширина и диаметр одинаковые во всех моделях. Учитывайте обязательно толщину двери.
• Страна-производитель и цена товара.
• Конфигурация и модель устройства.
• Ключи. Обычно замок поступает в продажу с набором ключей. В среднем от 3-х до 5-и штук. Выбирайте связку в зависимости от количества домочадцев.
• Цвет продукции. Покупают товар под цвет декоративной отделки полотна.

Совет! Расстояние между отверстием и торцевой частью не должно отличаться от параметров «старой» личинки.

В процессе выбора личинки следует проверить работоспособность механизма. Для начала несколько раз проверните ключ в скважине в одну, другую стороны. Если он не заедает в отверстии, спокойно движется, не цепляет ничего внутри, то изделие исправное.

Замки от компании Kaba: основные характеристики и преимущества использования

Замки Kaba – качественные цилиндровые механизмы, которые пользуются большим спросом в Новосибирске среди производителей входных групп и покупателей.

Расскажем подробнее про особенности запорного устройства:

• Встроена опция перекрывания ключа BSZ. То есть ваш ключ будет работать даже тогда, когда изнутри вставлен ключ в замочную скважину. Всегда сможете попасть в дом.
• Усиление LAM. Перелому противостоят стальные пластины в корпусе.
• Есть защита от «бампинга», высверливания.
• 16 пар штифтов секретности обеспечивают более 1 млрд. уникальных комбинаций.
• Работает перекодировка ключа BAZ. После утери старого ключа можно сменить код механизма секретности. Тогда старый ключ не будет работать.
• Специальная форма и точность изготовления штифтов препятствуют открытие двери при помощи отмычек.
• 4 класс противовзломности (ГОСТ 5089-2011).
• Установка стальных закаленных винтов для защиты сердцевины от вырывания.

Нелегальное копирование формы ключей запрещено законом. В мастерских нет заготовок ключей, а все технологии защищены патентом. Чтобы получить новый ключ, нужно доказать в сервисном центре или у дилеров продукции Kaba, что вы являетесь владельцем замка. Подойдут паспорт или карточка клиента. Всегда можно настроить замок, чтобы все двери в доме открывались при помощи 1-го ключа.

Совет! При наличии хорошей двери, но замка с низкой степенью защиты, не получится защитить помещение от взлома. Поэтому важно покупать надежный цилиндр для замка.

Выбираем материал корпуса личинки

При производстве цилиндровых механизмов обычно используют:

1. Латунь – это сплав премиум-класса, средний сегмент. Это прочный, износостойкий материал, который не боится влаги, жира и пыли.
2. Алюминий относится к эконом-варианту. Защита у продукции из этого материала небольшая, а сам металл легкий и мягкий. Можно поставить такую личинку не на входную дверь в дом, а на сарай или подсобку.
3. Силумин. Это самый дешевый, недолговечный материал. Он хрупкий и невесомый. Лучше его не использовать для дверных замков.

Совет! Берите устройства для дверного замка с перфорированным ключом. Замок с перфокартой сложнее вскрыть отмычкой.

Ремонт сердечника

К ремонту личинки в цилиндровом замке может поспособствовать несколько причин. Для начала это износ внутренних элементов. Попытка взлома, использование чужого ключа приведут деталь в негодность. Никто не исключает производственного брака.

Выполнить починку личинку в домашних условиях почти невозможно. Если нет навыков и специальных инструментов, то за работу лучше не браться. Отремонтировать сердцевину может еще и выйдет, но тогда деталь будет открываться даже при помощи простой отмычки. В этом случае придется полностью менять цилиндр. Пригласите для ремонта запорного элемента профессионала.

Общие типы дверных запорных механизмов

Вы хотите заменить старые дверные ручки новыми замками без ключа? Может быть, вы хотите попасть в бум новейших технологий для своего дома или бизнеса? Вы изучаете дверные замки и не знаете, с чего начать? Позвольте нам помочь вам.

Если вы не знаете, с чего начать поиск нового замка для замены, проще всего определить тип существующего механизма запирания. Не какой марки замка, а какого типа.Что касается дверной фурнитуры, то здесь не так много вариантов, как вы думаете, только варианты основных опций. Конечно, некоторые вещи не являются вашей стандартной настройкой, но в целом вы не сталкиваетесь с ними очень часто. Итак, для начала, вот ваши основные типы замков и краткое описание каждого из них. У вас должен быть один из этих типов.

Цилиндрическая защелка — фиксирующий механизм, приводимый в действие ручками. Их можно назвать пружинной защелкой, автоматической защелкой / ригелем.Стандартные размеры задней стенки 2 3/8 или 2 дюйма.	Запорный механизм для крепления двери к раме.
Цилиндрический ригель — запорный механизм, отдельный от запирающего механизма в дверном наборе. Ригель может быть заблокирован ключом или поворотной деталью. Изготовитель может предусмотреть отдельную накладку глухого затвора, используемую над комплектом рукояток, или может встроить глухой затвор и накладку ручки на одну и ту же накладку. Стандартные размеры задней стенки 2 3/8 или 2 дюйма.	Задняя часть ригеля с ручной блокировкой
Врезной ASM — Этот механизм объединяет механизмы блокировки и защелки в один замок картриджного типа.Врезной замок доступен с множеством функций, таких как вход, внутренний дворик, конфиденциальность, проход и так далее. Стандартный размер лицевой панели 8 ″ x 1 ¼ ”.	Американский стандарт (ASM) Врезной
Ригель Adams Rite — Продукция Adams Rite представляет собой комбинацию врезного засова и засова. Они предназначены для врезания в двери с узкими перекладинами. Они бывают либо с крючковым, либо с твердым поворотным болтом. Стандартные размеры задней стенки: 7/8 ″, 31/32 ″, 1 1/8 ″, 1 ½ дюйма.	Алюминиевая рама Swing Deadbolt
Deadlatch Adams Rite — та же идея, что и цилиндрическая защелка, только в узкой конструкции Adams Rite.Стандартные размеры задней стенки: 7/8 ″, 31/32 ″, 1 1/8 ″, 1 ½ дюйма.	Защелка с алюминиевой рамой	Пример мертвой защелки Адамса в действии

Если ваш текущий замок не относится к одному из этих типов, у вас, вероятно, будет что-то более сложное. Если вы хотите изменить то, что у вас есть, на что-то совершенно другое, пора обратиться к профессионалам. Так что позвоните нам в GoKeyless, и мы поможем вам решить вашу уникальную ситуацию и расскажем о многочисленных вариантах смены замка без ключа.

Различные типы дверных запорных механизмов

Число краж со взломом и краж домов растет. По статистике, каждые 13 секунд взламывают один дом в США. Дома без надлежащих систем безопасности больше подвержены риску взлома и кражи со взломом. Поэтому для каждого домовладельца очень важно инвестировать в хорошую систему безопасности, чтобы защитить свой дом и семью. Один из способов сделать это — приобрести надежный дверной замок. Есть несколько типов дверных замков для вашего дома или офиса, и может быть непонятно, какой из них подходит именно вам.В этой статье мы объяснили различные типы механизмов блокировки дверей, чтобы вы могли принять обоснованное решение о том, какой путь выбрать.

Механизм дверного замка

Механизм дверного замка — различные типы дверных запорных механизмов

Различные типы дверных запорных механизмов включают замок с ручкой, замок с ручкой, дверной замок с засовом и многое другое.

Замок с ручкой

Это один из самых популярных типов дверных замков, используемых сегодня домовладельцами.Они в основном используются в межкомнатных дверях, таких как дверь в ванную, дверь кухни или двери спальни, потому что они не так безопасны. В сочетании с более надежными замками, такими как замки с засовом, их можно использовать на входных или гаражных воротах.

Механизм блокировки

Как следует из названия, этот дверной механизм снабжен ручками с обеих сторон, на одной из которых есть замок, а на другой — замочная скважина для отпирания двери.

Поскольку запорный механизм расположен внутри ручки, вы можете легко сломать его гаечным ключом или молотком, чтобы открыть дверцу.Вот почему не должно быть только этого типа замка на входной двери.

Замок ручки-рычага

Подобно замкам с ручкой, эти замки обычно встречаются на внутренних дверях жилых помещений. Однако они более стильные и мягкие для рук, чем ручные замки. На самом деле вам не нужен ключ, чтобы отпирать большинство замков с ручкой-рычагом. Вам просто нужно нажать или повернуть кнопку, чтобы разблокировать его.

Поскольку эти дверные замки аналогичны замкам с ручками, злоумышленники могут взломать их с силой.Следовательно, их не рекомендуется находиться у входной двери.

Дверной замок с ригелем

Это самый популярный тип замков, используемых на входных дверях, благодаря их высокому уровню безопасности. Их можно использовать как на жилых, так и на коммерческих дверях. Они экономичны, прочны и надежны для защиты вашего дома или бизнеса от взлома или попыток взлома злоумышленниками. У этого внутреннего механизма блокировки есть металлический болт, который можно вставить в дверной замок с помощью ключа.

Замок двери без ключа

Этот механизм дверного замка представляет собой электронные замки, похожие на засовы. В то время как в замках с ригелем для открытия замка используется физический ключ, в замках без ключа используется цифровая клавиатура, на которой вы должны ввести код безопасности, чтобы открыть замок. Как только вы вводите код безопасности, замок автоматически выдвигает металлический засов из дверного зазора, чтобы отпереть дверь. Большинство людей сегодня выбирают замки для входа без ключа, потому что они избавляют от стресса и хлопот, связанных с использованием физических ключей.

Механизм дверного замка

Типы дверных запорных механизмов — Итог

Это основные типы дверных замков, доступные сегодня. В зависимости от ваших потребностей и желаемого уровня защиты существуют различные типы дверных запорных механизмов, которые вписываются в профиль любого домовладельца или владельца бизнеса. Если вы когда-нибудь окажетесь в ситуации, когда вас заблокируют из дома или на работе и вы ищете профессиональные услуги, Locksmith Guru обладает знаниями о различных типах механизмов блокировки дверей, чтобы помочь вам.

Механизм запирания

— обзор

9.4.1 Кольцевые резонаторы на основе волокна

Как показано в главе 5, кольцевые резонаторы на основе волокна обычно используются для создания лазеров, которые работают непрерывно или излучают короткие импульсы с помощью механизма синхронизации мод. В волоконных лазерах усиление обеспечивается легированным волокном с соответствующей накачкой. Однако нестабильность модуляции также может использоваться для обеспечения необходимого усиления. Последовательность солитонов, образующихся с помощью этого механизма внутри кольцевого резонатора, использует керровскую нелинейность, а ее спектр имеет форму гребенки керровских частот.

Модуляционная нестабильность внутри волоконного резонатора обсуждалась в разделе 3.1.4. Он использовался в 90-е годы для генерации серии УКИ [134–137]. Было обнаружено, что нестабильность может возникать даже в области нормальной ДГС волокна из-за обратной связи, обеспечиваемой зеркалами резонатора [135]. Численные и аналитические результаты показали, что такой лазер может генерировать серию ультракоротких импульсов за счет непрерывной накачки [136]. В эксперименте 2001 г. последовательность импульсов действительно сформировалась при накачке резонатора, содержащего волокно длиной 115 м, непрерывным пучком с длиной волны 1555 нм [138].Пороговая мощность накачки для этого лазера на модуляционной неустойчивости была близка к 90 мВт. Импульсы, излучаемые таким лазером, имеют форму солитонов, потому что для их формирования требуется как керровская нелинейность, так и аномальная ДГС. По этой причине такие импульсы называют солитонами резонатора (см. Раздел 3.1.5). В эксперименте 2010 года солитоны резонатора использовались как биты для полностью оптической памяти [139]. С тех пор были обнаружены многие замечательные свойства солитонов резонатора на основе волокон [140–146].

Как описано в разделе 3.1.5, уравнение NLS может быть использовано для понимания образования солитонов резонатора при условии, что оно дополнено для учета инжекции внешнего насоса. Для этого мы перепишем уравнение. (4.4.7) как

(9.4.1) ∂A∂z + iβ22∂2A∂T2 = iγ | A | 2A − α2A,

, где α учитывает потери в волокне. Учитывая поле A (0, T), это уравнение можно решить, чтобы найти A (L, T), где L — длина полости. После каждого обхода часть мощности покидает резонатор через ответвитель.В то же время в полость инжектируется внешний свет. После м -го обхода оптическое поле можно записать как [147]

(9.4.2) A (m + 1) (0, T) = 1 − fA (m) (L, T) e −iδ0 + fAp,

, где δ0 — линейная фаза, накопленная за один обход по отношению к насосу, 1 − f — доля мощности, остающаяся в резонаторе, а fAp — поле накачки, входящее в резонатор. Уравнение (9.4.1) вместе с формулой. (9.4.2) должно быть решено в течение многих циклов, пока не будет достигнуто установившееся состояние.Такой подход на практике занимает довольно много времени, поскольку для достижения устойчивого состояния требуются тысячи циклов туда и обратно.

Из прошлых работ хорошо известно, что значительное упрощение происходит для высокодобротного резонатора с относительно низкими потерями [147]. В таких полостях A (z, T) не сильно меняется в течение одного обхода, если длина полости L намного меньше, чем LD и LNL. В таких условиях можно ввести медленную шкалу времени ts = mtR, измеряемую в шагах времени приема-передачи tR, и определить новую производную по времени как [147]

(9.4.3) tRdAdts = [A (m + 1) (0, T) −A (m) (0, T)] = [1 − fe − iδ0L − 1] A (m) (0, T) + fAp,

, где мы использовали формулу. (9.4.2) с A (m) (L, T) = LA (m) (0, T), а L — это оператор, обозначающий эволюцию A за один круговой обход длиной L . Мы можем найти L, интегрировав уравнение. (9.4.1) по длине полости L и при условии, что A не сильно меняется на этом расстоянии. Результат равен

(9.4.4) L = iγL | A | 2 − αL2 − iβ2L2∂2∂T2.

Для резонатора с высокой добротностью мы можем использовать 1 − f≈1 − f / 2, потому что f≪1.Кроме того, e − iδ0≈1 − iδ0, поскольку δ0 = (δω) tR≪1, где δω — отстройка инжектируемого света от ближайшего резонанса полости. Используя эти упрощения в формуле. (9.4.3) и сохраняя члены только первого порядка по f и δ0, мы получаем уравнение, известное как уравнение Луджато – Лефевера для среднего поля [148]. Для численных целей полезно нормализовать это уравнение как [149]

(9.4.5) ∂U∂η + is2∂2U∂τ2 = — (1 + iΔ) U + i | U | 2U + S,

, где s = sign (β2) и η = αcts. Здесь αc = (αL + f) / 2 представляет собой общие потери в резонаторе, а Δ = δωtR / αc представляет собой нормированную отстройку частоты накачки от ближайшего резонанса полости.Другие нормированные величины определены как

(9.4.6) τ = 2αc | β2 | LT, U = γLαcA, S = fγLαc3Ap.

Рассмотрим сначала стационарные решения уравнения. (9.4.5) когда в резонатор вводится непрерывный пучок. Если установить в этом уравнении оба члена с производной по времени равными нулю, то выходная мощность Y = | U | 2 оказывается связанной с входной мощностью X = | S | 2 посредством кубического уравнения

(9.4.7) Y3−2ΔY2 + (Δ2 + 1) Y = X.

В зависимости от числовых значений X и Δ кубическое уравнение может иметь одно или три действительных решения.На рис. 9.32 показано, как Y изменяется с X для трех значений Δ. Для Δ = 1, Y монотонно увеличивается с X , но становится многозначной S-образной функцией X для Δ = 2 и 3. Можно показать, что средняя ветвь с отрицательным наклоном всегда нестабильна. к непрерывным возмущениям [148]. В результате, когда X увеличивается, выходной сигнал резонатора перескакивает с нижней ветви на верхнюю с определенным значением X . Скачок в противоположном направлении также происходит при понижении X , но при более низком значении X , что приводит к гистерезису.Это явление оптической бистабильности изучается с 1970-х годов. В случае нелинейного кольцевого резонатора бистабильность возникает только тогда, когда Δ превышает 3. Бистабильность также возникает, когда Δ изменяется при сохранении постоянной входной мощности.

Рисунок 9.32. Выходная мощность как функция входной мощности X (A) и отстройки Δ (B) для нелинейного кольцевого волоконного резонатора, накачиваемого непрерывным лазером. Оптическая бистабильность возникает в обоих случаях для определенных значений параметров, потому что средняя ветвь нестабильна и не может быть достигнута.

Предыдущий анализ непрерывных волн выполняется в отсутствие дисперсии (β2 = 0). Когда β2 имеет конечное значение, мы должны рассмотреть устойчивость решения CW по отношению к зависящим от времени возмущениям и спросить, может ли другая неустойчивость дестабилизировать решение CW. Такой анализ был проведен в 1992 г., и было обнаружено, что части верхней ветви становятся нестабильными из-за диссипативной модуляционной неустойчивости [147]. В этой нестабильной области вход CW преобразуется в периодические временные колебания.Частота повторения этих колебаний определяется частотой, на которой коэффициент усиления модуляционной неустойчивости достигает максимума. Эта частота равна

(9.4.8) Ωp = [sign (β2) (Δ − 2Y)] 1/2.

Эта нестабильность может возникать даже в случае нормальной ДГС (β2> 0), если отстройка достаточно велика, чтобы удовлетворять условию Δ> 2Y. Дальнейший анализ показывает, что нестабильность модуляции в случае нормальной ДГС возникает, когда Δ> 2 и Y лежит в диапазоне 1 1 при Δ <2 и Y> Δ / 2 при Δ> 2.

Полный анализ устойчивости дисперсионного кольцевого резонатора был проведен в 2013 г. в контексте солитонов резонатора [149, 150]. Он показал, что внутрирезонаторная нелинейная динамика кольцевого резонатора с непрерывной накачкой демонстрирует широкий спектр богатых характеристик в зависимости от начальной расстройки и мощности накачки. В качестве примера на рис. 9.33A показаны возможные пиковые значения Y = | U | 2 как функция отстройки Δ, полученные путем решения уравнения. (9.4.5) для конкретного значения X = | S | 2 = 10 [149]. Пунктирная часть верхней ветви (отмеченная CW) нестабильна из-за модуляции нестабильности (MI), начиная с ΔMI = 1 − X − 1 = −2.Новое осциллирующее решение появляется за этой точкой в ​​заштрихованной области, отмеченной MI, но спектр невелик и содержит только несколько мод резонатора. Напротив, в заштрихованной области, обозначенной CS, последовательность импульсов состоит из солитонов резонатора, спектр которых охватывает большое количество мод резонатора. Эта последовательность солитонов резонатора формируется только тогда, когда отстройка превышает критическое значение Δc, которое может быть аппроксимировано Δc≈3 (X / 4) 1/3 для X≫1. Более того, часть CS-ветви также нестабильна, и устойчивые солитоны резонатора образуются при X = 10 только при Δ> 7, даже если Δc = 4.07.

Рисунок 9.33. (A) Диаграмма стабильности, показывающая пиковую мощность внутри резонатора в зависимости от расстройки Δ для насоса CW ( X = 10). Пунктирными и пунктирными линиями обозначены нестабильные решения. Заштрихованные области представляют области модуляции-нестабильности (MI) и резонатор-солитон (CS). Двумя крестиками отмечены значения параметров, для которых показаны временные и спектральные профили в частях (B) — (E). (По [149]; © 2013 OSA.)

Эти результаты показывают, что сочетание дисперсионных и нелинейных эффектов в кольцевых полостях волокна приводит к сложной динамике.Части (B) и (C) рис. 9.33 показывают периодические колебания и их спектр в области MI с Δ = -1,52. Части (D) и (E) показывают, что происходит, когда начальная отстройка увеличивается до Δ = 10, чтобы достичь твердой части ветви CS. Как видно на нем, формируется последовательность узких солитоноподобных импульсов с гораздо более широким спектром в виде частотной гребенки.

Запорные механизмы — Spyderco

Запорные механизмы

ЗАДНИЙ ЗАМОК
Запирающая система, расположенная на задней части ручки, использует качающийся рычаг, который поворачивается в центре.Выступ на одном конце рычага входит в прорезь на выступе лезвия, чтобы заблокировать лезвие в открытом положении.

ФИКСАТОР ШАРИКОВОГО ПОДШИПНИКА
Запатентованный компрессионный стопор, который заклинивает шариковый подшипник между неподвижной опорой и хвостовиком лезвия. Механизм также служит фиксатором для удержания лезвия в закрытом положении.

БОЛТОВЫЙ ЗАМОК
Запорный механизм, разработанный Блэки Коллинзом, который состоит из подпружиненного болта, который входит в пандус на выступе лезвия, чтобы заблокировать лезвие в открытом состоянии.

CHRIS REEVE INTEGRAL LOCK (R.I.L.)
Разработан изготовителем нестандартных ножей Крисом Ривом, R.I.L. похож на Walker LinerLock, но использует планку блокировки, которая является неотъемлемой частью одной из чешуек ручки.

COMPRESSION LOCK®
Механизм блокировки, который использует пластинчатую пружину из разрезного вкладыша в рукоятке для вклинивания сбоку между пандусом на выступе лезвия и стопорным штифтом (или упорным штифтом). Разработанный Spyderco, он обеспечивает исключительную прочность блокировки и простоту использования.

ФРИКЦИОННАЯ ПАПКА
Тип складного ножа без блокировки, в котором на лезвии имеется язычок или рычаг, выходящий из хвостовика. В открытом положении этот язычок упирается в заднюю часть ручки и удерживается рукой для стабилизации лезвия во время использования.

СОЕДИНЕНИЕ С ЗАПОРОМ
Неблокирующее соединение, в котором лезвие удерживается в открытом состоянии за счет давления пружины на выемку на хвостовике.

СОЕДИНИТЕЛЬНЫЙ СОЕДИНЕНИЕ
Незапирающийся механизм, в котором лезвие удерживается в открытом положении за счет давления пружины на плоскую часть задней части хвостовика лезвия.

СТОПОРНЫЙ ЗАМОК
Система блокировки, расположенная на задней части ручки с помощью двух взаимодействующих коромысел. Один из них входит в выемку на хвостовике лезвия, чтобы заблокировать лезвие в открытом положении.

WALKER LINERLOCK
Система блокировки, разработанная производителем ножей Майклом Уокером, в которой используется пластинчатая пружина, отделяющаяся от гильзы, чтобы клин вбок касался наклонной поверхности на хвостовике лезвия.

Разъемы с устройством блокировки

Что такое разъемы с устройством блокировки? Разъемы — это тупые, пассивные устройства без питания и без интеллекта.Разъемы передают мощность и сигнал между электрическими блоками. Электротехнические системы не могут работать без разъемов. Качество и надежность соединений имеют первостепенное значение для инженера. Мы можем сказать, не рискуя быть оспоренными, что неплотное соединение, вероятно, является злейшим врагом инженера-электрика. Это может вызвать сбои в работе. Перебои в работе разъемов питания могут выходить далеко за рамки простоя. Это может даже вызвать искрение, локальный нагрев и опасность пожара.Следовательно, разъемы должны быть сделаны так, чтобы обеспечивать надежные и бесперебойные соединения. Механизмы блокировки особенно важны там, где присутствует вибрация или относительное движение между соединенными узлами. Хотя существует много типов разъемов, которые просто вставляются внутрь, в большинстве частей разъема встроены механизмы блокировки.

Типы блокировки разъемов с помощью фиксатора Система блокировки — это механическое устройство, которое помогает соединять и разъединять сопрягаемые части и фиксирует их в оптимальном рабочем положении.Это помогает обеспечить и поддерживать основную функцию непрерывности электрического тока. Некоторые конструкции разъемов также обеспечивают защиту от проникновения, т. Е. Защиту от проникновения пыли, пара и т. Д., Которые могут вызвать ржавление ответных штифтов. Многие фиксирующие устройства включают средства для правильного выравнивания ответных штифтов. Эта особенность особенно важна в разъемах с большим количеством контактов. Это также важно в разъемах питания по описанной выше причине. Ясно, что в разъемах доступно большое количество запорных механизмов.Некоторые общие из них кратко обсуждаются ниже.

Резьбовая муфта:

• Это самый надежный механизм блокировки разъема. Штифты на самце визуально совмещаются с гнездами самки перед поворотом фиксирующей оболочки. Некоторые соединительные системы могут иметь системы выравнивания механических ключей, которые состоят из сопрягаемых выступов и выемок на сопрягаемых деталях. Спаривание возможно только тогда, когда штыри правильно выровнены. Слегка надавив вручную на части разъема, можно зацепить резьбу фиксирующего механизма.После этого, когда корпус замка поворачивается, винтовая сила перемещает штифты в соответствующие гнезда. Винт следует повернуть до полной фиксации.

Стопорный кожух обеспечивает механическую прочность против скручивания, а также от попадания пыли, воды и т. Д. Винты могут иметь крупный шаг (винтовая муфта с крупной резьбой) или мелкий шаг (винтовая муфта с мелкой резьбой), в зависимости от размера штифта и другие механические соображения. Коннекторы с резьбовой фиксацией обязательно будут круглыми. У проводников круглой формы может быть небольшой недостаток, заключающийся в том, что они не будут оптимально использовать пространство панели.

Разъемы с винтами Разумеется, соединителям некруглой формы потребуются другие механизмы, чтобы удерживать их на месте. Одна из схем состоит в том, чтобы соединить соединители, а затем зафиксировать их вместе через совмещенные отверстия на обеих частях. Многоконтактные прямоугольные соединители являются примером кандидатов на такую ​​блокировку.

Соединители с зажимом Это еще один метод блокировки некруглых соединителей. Зажим на мужском или женском корпусе фиксируется в выемках на другом, удерживая обе части на месте.Опять же, зажимы устанавливаются после того, как штифты полностью вошли в зацепление вручную.

Push & Press для разъединения муфты Такой механизм прост и применим к разъемам различной формы поперечного сечения. Это позволяет быстро подключать и отключать по относительно низкой цене. Пользователь выравнивает штифты и сдвигает две части вместе. В качестве сопряжения прямоугольный зуб на теле одной части входит в зацепление с гибким зубом другой части. Конструкция зуба такова, что соединители надежно зафиксированы на месте и не могут быть вынуты, если язычок на гибком зубе не оттолкнет его.Нажмите на язычок и удерживайте его, одновременно раздвигая две части соединителя. Примерами такого типа блокировки являются различные разъемы RJ, часто используемые в телефонных и интернет-службах. Этот тип запирания также популярен в медицинской технике. Кстати, что подразумевается под RJ? RJ означает «Зарегистрированный Джек».

Байонетный замок Большинство из нас видели по телевизору бои в штыки лицом к лицу. Насколько быстро боец ​​может зафиксировать и разблокировать штык на винтовке или от нее.Штыковое соединение лучше всего понимают солдаты. Это, наверное, простейшее хорошее запорное устройство для электрических разъемов. Просто выровняйте, нажмите и поверните одну часть, и она зафиксируется на месте с другой. Рука почувствует фиксирующее движение, а уши могут услышать щелчок (в случае более крупных разъемов), когда он зафиксируется на месте. Поскольку это связано с поворотом, байонетная фиксация подходит только для круглых разъемов. Далее, он предназначен для однократного контакта. Блокировка осуществляется путем размещения на внутреннем корпусе двух диагонально противоположных радиальных штифтов.Прорезь во внешней оболочке принимает штифты. По мере того, как вы нажимаете и поворачиваете разъемы, они соприкасаются глубже, и, наконец, штифты входят в углубление, из которого они не могут выйти, если разъемы не будут намеренно вытолкнуты и повернуты назад.

Разъемы Twist-Lock Соединители с поворотным замком просто вставляются в розетку или вилку с фиксатором и слегка скручиваются, чтобы зафиксировать их на месте. Это предотвратит отсоединение двух частей. Они используются во многих промышленных приложениях, где требуется безопасное соединение для предотвращения случайного отключения в условиях вибрации или относительного движения.Примером может служить промышленный блокирующий соединитель Bryant на 15 ампер, выполненный в соответствии с конфигурацией NEMA L7-15P.

Другие типы разъемов с фиксатором Очевидно, что на рынке есть и другие типы запорных устройств, такие как двухтактная блокировка и блокировка с отрывом. Кроме того, отсоединяемая блокировка обеспечивает быстрое и чистое отсоединение. Кроме того, это более популярные неэлектрические приложения, такие как муфты для гидравлических труб.

Идентификация NEMA для разъемов с фиксатором Разъемы, изготовленные в соответствии со спецификациями NEMA (Национальная ассоциация производителей электрооборудования), имеют в номенклатуре идентификационную букву «L» , указывающую на наличие фиксирующего устройства.Отсутствие буквы L в начале означает, что это не фиксирующий разъем. Например, NEMA L7-15P имеет запирающее устройство, которое обозначается буквой L перед номером 7 . Номер 7 указан для номинала 277 v и заземления. 15 — это номинальный ток в амперах, а P указывает, что это вилка, а не розетка. Для розетки последней буквой будет « R », обозначающей розетку.

Знайте свой механизм блокировки Hi-Rel: что лучше всего подходит для ваших межблочных соединений?

Для обоих типов винтовой блокировки потребуется отвертка или шестигранный ключ. Третий вариант типа головки винта с накатанной головкой, который можно рассматривать, — это головка винта с накатанной головкой. Он достаточно большой, чтобы его можно было вручную скрутить пальцами, и обычно имеет алмазную накатку для лучшего захвата. Обычно на этих винтах все еще имеется паз или шестигранник, так что при необходимости резьбу можно затянуть с определенным крутящим моментом.Чтобы помочь с ручным креплением, дальнейшие дополнения к портфолио Harwin приведут к появлению разъемов с барашковыми винтами.

Посмотреть вебинар

101 Лок

101Lok полностью уникален для Harwin. Представленный несколько лет назад, это вариант нашей технологии J-Tek. Он имеет байонетную конструкцию, которая натягивается винтовой пружиной, чтобы объединить соответствующие преимущества фиксирующих механизмов с защелкой и винтами.Для полной фиксации требуется всего лишь четверть оборота. 101Lok обеспечивает более быстрое соединение и снятие соединения, устраняя при этом необходимость в специальных инструментах. Кроме того, встроенное пружинное натяжение по-прежнему выдерживает все характеристики вибрационных сил, что делает его очень выгодным при использовании в бескомпромиссных условиях в промышленности, авионике и автоспорте. Следует отметить, что это крепление в настоящее время доступно только для серии Datamate J-Tek (в частности, двухрядные контактные компоненты).Тем не менее, существует широкий спектр вариантов монтажа, включая монтаж на кабеле и монтаж на печатной плате. Возможна как вертикальная, так и горизонтальная ориентация.

С защелкой

Это обеспечивает постоянное удержание соединителя после сопряжения охватываемого и охватывающего элементов, но выполняется быстрее, чем описанные ранее механизмы блокировки. Этот метод также занимает минимум места на печатной плате (что делает его более привлекательным при работе с компоновками с ограниченным пространством).

Пластиковая защелка — обычное дело. Здесь часто используется защелкивающийся подход или может быть предпочтительным шарнирное устройство со встроенными эжекторами. Однако ни один из этих типов фиксаторов не отличается особой прочностью. Металлические защелкивающиеся механизмы оказываются гораздо более надежными, и, следовательно, они являются отличительной чертой разъемов Harwin.

Как работают замки и висячие замки?

Как работают замки и висячие замки? — Объясни это Рекламное объявление

Криса Вудфорда.Последнее изменение: 21 августа 2021 г.

Опасные преступники, золотые слитки, сверкающие драгоценности — что у них общего? Все они защищены замками и ключами. Был бы мир более счастливым местом, если бы никто не изобрел такие вещи? Просто могло быть! Представьте себе это на мгновение. Кто угодно мог украсть что угодно, так что, возможно, никто не стал бы беспокоиться о том, чтобы владеть очень многим или желать чего-то большего. Никто не станет жить в роскошном доме с ценными вещами, путешествовать на роскошной машине или зарабатывать больше денег, чем можно унести в кармане.Возможно, это был бы лучший мир, но это не тот, в котором мы живем! В нашу материалистическую современную эпоху мы покупаем вещи, зарабатываем деньги и покупаем еще больше вещей. Мы то, чем владеем, и единственное, что стоит между жизнью, в которой медленно накапливаются ценные вещи, и мгновенной бедностью, — это замок на двери. Таким образом, замки — это довольно важные вещи, но вы когда-нибудь задумывались, как они работают? Давайте посмотрим поближе!

Фото: Такой надежный висячий замок имеет внутри цилиндрический замок со штифтом.Такие навесные замки обычно изготавливаются из твердых и нержавеющих металлов. Корпус (часть золотого цвета) изготовлен из латуни (сплав меди и цинка), а дужка (петля наверху, которая открывается и закрывается) изготовлена ​​из закаленной стали, чтобы вы не пропилили ее.

Что такое замок?

В самом широком смысле слова замок — это устройство, которое защищает ценные вещи или ограничивает доступ к чему-то, что требует защиты. Замок может удерживать предметы (защищая дома от злоумышленников и банки от воров) или удерживать их (удерживая преступников в тюрьме или животных в зоопарках).

Фотография: Замок — это не просто то, что открывается ключом: это компактная машиностроительная конструкция, которая преобразует вращательное (поворотное) движение вашей руки в возвратно-поступательное (возвратно-поступательное) движение засова, который запирает или открывает что-то вроде двери.

До современной электронной эры замки были полностью механическими и основывались на сложных механизмах, состоящих из рычагов, колес, шестерен и кулачков. В середине 20-го века замки стали более сложными и автоматизированными и начали включать электрические и электронные механизмы.Но теперь информация тоже ценна, и большая ее часть хранится в сотнях миллионов компьютеров, связанных между собой через Интернет. Современные замки, защищающие компьютеры, основаны на шифровании — способе защиты информации с помощью сложных математических процессов.

Как работают замки?

Большинство механических замков устанавливаются на такие вещи, как двери и шкафы, и состоят из двух физически отдельных частей. Одна часть крепится к раме (статическая часть двери) и по сути представляет собой прочную металлическую арматуру для отверстия, прорезанного в самой двери (для предотвращения вскрытия запертой двери с помощью грубой силы).Другая часть замка входит в прямоугольное отверстие в двери (известное как врезной ) и состоит из металлического механизма, который перемещает тяжелый болт внутрь или наружу из усиленного отверстия. Болт скользит из стороны в сторону, когда вы поворачиваете ключ по часовой стрелке или против часовой стрелки, поэтому он должен приводиться в действие механизмом, который может преобразовывать вращательное движение (поворотный ключ) в возвратно-поступательное движение (скользящий болт) — что-то вроде кулачка или кривошипа. . Если бы это было все, из чего состоял замок, каждый ключ мог бы открыть любой замок.Таким образом, другая важная часть механизма замка — это набор фиксированных или подвижных металлических деталей (, или тумблеры, ), которые входят в прорези, вырезанные в ключе, гарантируя, что только один ключ может вращаться, поворачивать кулачок, сдвигать болт. , и откройте дверь.

Как работает врезной замок

Самые прочные наружные двери защищены врезными замками. Обычно механизм замка встроен в дверь, поэтому вы не могу этого увидеть. В моем садовом сарае замок установлен на внутренней стороне двери, поэтому некоторые детали видны.В этом случае запорный механизм (ригель ) приводится в действие ключом, а стопорный механизм (защелка , защелка , удерживающая дверь закрытой, когда она открыта) приводится в действие ручкой. В этом замке два механизма полностью разделены.

Фото: Типичный врезной замок на двери садового сарая. Механизм с белой меткой (замок) полностью отделен от механизма с черной меткой (защелка).

Что происходит внутри?

В врезном замке ключ вращается и при этом выдвигает задвижку внутрь дверной коробки и из нее.Хотя такие замки могут быть очень запутанными и сложными, я упростил механизм до его основных основ, чтобы его было легко понять.

Анимация: Как работает врезной замок

Когда дверь заблокирована, ригель (золотой, 1) вставляется в паз (отверстие) в дверной коробке. Ключ (золотой, 2) находится в замке вертикально. Болт надежно удерживается на месте металлическими рычагами, называемыми тумблерами (3), нарезанными на различные размеры, чтобы соответствовать выемкам в ключе.Для простоты я показываю только два тумблера, красный и зеленый, но обычно их больше. Тумблеры удерживаются пружинами (синие, 4). Когда вы поворачиваете ключ (5), каждая из его выемок перемещает один из тумблеров вверх (6). Красный тумблер должен двигаться дальше, чем зеленый, поэтому на ключе должна быть выемка меньшего размера для красного тумблера и большая выемка для зеленого. Когда все тумблеры переместятся в сторону, задвижка сдвинется вправо (7), и дверца может открыться.

Рекламные ссылки

Виды замков

Существует несколько разных типов замков, и все они работают по-разному. Замки Ward — одни из самых старых и простых. Снаружи они очень похожи на любой другой замок. Внутри у них есть изогнутые, выступающие части металла, расположенные внутри (так называемые защиты), которые точно совпадают с отверстиями в конкретном ключе. В замок можно вставить и другие ключи, но защита не даст им повернуться. Поскольку они относительно грубые и их довольно легко взломать, они больше не используются, за исключением приложений с очень низким уровнем защиты.

Анимация: Как работает комбинированный замок: такой замок имеет три, четыре или пять вращающихся металлических дисков (серых) с маленькими невидимыми отверстиями, называемыми воротами (черные), вырезанными в них.Центральная планка, проходящая через середину замка, имеет небольшие выемки, которые прочно удерживаются за дисками, когда замок надежно закрыт. При выборе правильной комбинации (в данном случае 3-1-7-0) ворота совпадают с выемками на центральной планке. Пружина (синяя) на конце замка выталкивает стержень, выемки проходят через открытые ворота, и замок открывается.

Тамблерные замки могут проследить свое происхождение до Древнего Египта, но те виды, которые мы используем сегодня, представляют собой более позднюю (19 век), более сложную и гораздо более надежную конструкцию, наиболее известную большинству из нас в виде замка тумблер с цилиндрическим штифтом или замок Yale (разработанный Linus Yale, Jr.в 1860-е годы). Существуют всевозможные вариации этой базовой конструкции; если вы выполните поиск в базе данных Управления по патентам и товарным знакам США по запросу «цилиндрический замок», вы найдете более 500 различных замков! Навесные замки, приводимые в действие ключами, по сути, представляют собой портативные миниатюрные замки Йельского университета со сверхмалыми цилиндрами и штифтами. Подробнее о замках Йельского университета читайте в поле ниже. Комбинированные навесные замки работают немного по-другому, как объясняется в анимации.

Электронные замки полностью избавляются от металлических ключей; вы почти наверняка используете его, если недавно останавливались в отеле.Вместо ключа у вас есть пластиковая карта (похожая на кредитную) с магнитной полосой на обратной стороне. Когда вы вставляете карту в замок, схема электронного считывающего устройства декодирует информацию на полосе и проверяет соответствие с кодом, хранящимся внутри нее. Если это правильный ключ, схема активирует мощный электромагнит, который отводит задвижку в сторону, позволяя вам открыть дверь.

Фото: Электронный ключ: Некоторые банки теперь предоставляют своим клиентам такое устройство двухфакторной аутентификации.Когда вы вставляете в нее свою кредитную или дебетовую карту, она генерирует номер, который вы вводите на веб-сайте банка или покупателя, чтобы использовать в качестве одноразового одноразового пароля. Это немного похоже на электронный ключ, который открывает онлайн-замок.

В традиционных механических и электронных замках все еще есть один основной недостаток безопасности: если у кого-то есть ваш ключ, он может открыть ваш замок и украсть ваши вещи. Вот почему последние формы безопасности включают в себя биометрические замки (с такими вещами, как считыватели отпечатков пальцев или сканеры радужной оболочки глаза), которые предоставляют доступ конкретному человеку, а не любому пожилому человеку, у которого есть соответствующий ключ.Рано или поздно, когда-нибудь в будущем, вероятно, что большинство замков будут иметь встроенную биометрическую проверку безопасности.

Если вы используете компьютер, пароль (или кодовая фраза) является эквивалентом ключа, предоставляющего вам доступ к определенной машине, сети, веб-сайту или чему-либо еще. Как ключ можно украсть, так и пароль — но дополнительная проблема с паролями состоит в том, что их можно угадать (или можно снова и снова пробовать разные пароли, пока наконец не сработает правильный).Вот почему действительно безопасные компьютерные системы (например, системы онлайн-банкинга) теперь используют вид усиленной безопасности, называемый двухфакторной аутентификацией: чтобы получить доступ, вы должны знать один или несколько паролей и иметь физическое устройство (называемое токеном), которое генерирует одноразовый (одноразовый) защитный код, который вы вводите как своего рода дополнительный пароль. Подробнее читайте в нашей статье о токенах безопасности.

Как работают замки Yale

Один из самых распространенных видов замков — цилиндр . штифт-тумблерный замок , используемый в навесных замках и дверных замках Yale.На основе механизм, изобретенный в Древнем Египте, он стал выигрышным изобретением в середина 19 века благодаря усилиям американского изобретателя Линуса Йеля-младшего . (1821–1868) и Йельская компания, названная в его честь.

У вас дома есть замок Йельского типа на двери? Может у тебя есть замок, которым вы цепляете свой велосипед? Сердце замка как это прочный металлический цилиндр, который можно поворачивать внутри одинаково прочный металлический корпус. Когда нужный ключ окажется на месте, вы можете повернуть его. цилиндр свободно и откройте замок; без ключа (или с неправильным ключ вставлен), цилиндр отказывается поворачиваться, и замок остается закрытым.

Фото: 1) Переверните замок, и вы увидите цилиндр внизу. Цилиндр, удерживаемый на месте металлическими штифтами внутри, будет вращаться только тогда, когда в него будет вставлен правильный ключ. 2) Ключи, которые подходят к этому типу замка, имеют зубчатый профиль.

Если бы вы могли открыть такой замок — в любом случае, задача не из легких! — вы бы увидели, что секрет — это серия тонких металлических штифтов , которые спускаются из корпуса в цилиндр (1), зафиксировав его на месте. На самом деле есть два отдельных набора булавок, верхний набор (3, здесь красный цвет) и нижний набор (4, цвет синий).Набор маленьких пружин (2) чуть выше штифтов удерживает их в место. Как все это работает?

Без ключа в замке верхние штифты выпадают из корпус в цилиндр, зафиксировав его на месте, как показано на первом рисунке ниже.

Как открыть? Каждая клавиша имеет немного другой профиль приподнятого области, поэтому он подходит только к замку, для которого он предназначен. Когда вы нажимаете зазубренный край правильного ключа (5) в замке, он толкает штифты вверх против силы пружин (6).Чем дальше вы нажимаете клавишу, тем больше штифтов он поднимает. Установив правильный ключ, все верхние штифты выдвигаются чуть выше края цилиндра, чтобы они больше не прикрепляйте его к корпусу. Когда вы поворачиваете ключ, ничто не может остановить цилиндр вращается, поэтому замок открывается.

Оригинальный замок Йельского университета, запатентованный в 1844 году, был не совсем таким, но был очень похож. Я выкопал патентные рисунки (ниже), немного отредактировал их и раскрасил, чтобы вы могли видеть для себя как все работает:

Работа: один из оригинальных замков Линуса Йеля, датированный 13 июня 1844 года.Изображение любезно предоставлено Управлением по патентам и товарным знакам США.

Вы можете видеть, что есть два цилиндра, зеленый внутри желтого, скрепленные штифтами (красным и синим), которые удерживаются четырьмя изогнутые внешние пружины (оранжевые). Ключ (слева) немного отличается по форме от современного Йельского ключа: он больше похож на цилиндр с выемками на концах. Когда вы вставляете его в замок, он выталкивает красный и синий штифты наружу, чтобы зеленый цилиндр мог свободно вращаться внутри желтого, и либо открывал, либо закрывал засов (слева, обозначен B) в зависимости от того, в какую сторону вы его поворачиваете. .Справа вы можете более подробно увидеть разнесенные штифты. Если вам интересно узнать больше, ознакомьтесь с патентом США 3630: дверной замок Линуса Йеля, который является его собственным оригинальным описанием его изобретения.

Линус Йель продолжал совершенствовать свой дизайн в течение следующих 20 лет или около того и в 1868 году вместе со своим партнером Генри Р. Таун построил фабрику в Стэмфорде, штат Коннектикут, для массового производства замков.

Кто изобрел замки?

Произведение: Этот нагрудный замок елизаветинской эпохи XVI / XVII веков был произведением искусства и точной инженерии.Иллюстрация из «Трактата об огне и защищенных от воров хранилищах и замках и ключах» Джорджа Прайса, Симпкина, Маршалла и Ко., 1856 г., стр. 196 (общественное достояние).

Вот несколько быстрых вех …

• ~ 2000 г. до н.э .: Первые штифтовые замки, полностью сделанные из дерева, были разработаны в Древнем Египте. Эта дата часто неправильно указывается в Интернете как «4000 лет до нашей эры» (путаница между 4000 лет назад и 4000 лет до нашей эры). Согласно лекции Джорджа Чабба в Королевском обществе искусств в 1952 году, деревянные египетские замки датируются «4000 лет назад», т.е. ~ 2000 г. до н. Э.
• 1778: Роберт Бэррон разрабатывает замок двойного действия.
• 1784: Джозеф Брама, плодовитый английский изобретатель, патентует замок Брама с высокой степенью защиты, предлагая вознаграждение в 200 гиней каждому, кто сможет его взломать. Согласно компании Bramah, его идеи были «на 50 лет впереди любого замка Чабба и на 70 лет впереди Йельского университета».
• 1818: Иеремия Чабб разрабатывает замок детектора, который заклинивает, когда кто-то пытается его открыть, что делает очевидным, что в него вмешались.Его брат Чарльз основывает компанию Chubb lock, которая существует до сих пор.
• 1846: Эдвин Коттрилл создает свой «надежный» и «неповторимый» замок климатического детектора, используя вариант конструкции Брамы.
• 1857: Джеймс Сарджент изобретает кодовые замки (числовую комбинацию можно изменить только с помощью специального ключа) и банковский сейф (который можно открывать только в определенное время).
• 1860-е: Линус Йель разрабатывает удобный штифтовой замок Yale, описанный выше.
• 1924: Гарри Сореф, основатель компании Master lock, разрабатывает современный надежный навесной замок.

Рекламные ссылки

Узнать больше

На этом сайте

На других сайтах

Книги

• Полная книга замков и слесарного дела: Билл Филлипс, McGraw-Hill, 2016.
• Мастер слесарного дела: руководство для эксперта: Билл Филлипс, McGraw-Hill, 2008.
• Механические замки с высокой степенью защиты: энциклопедический справочник Грэма Пулфорда, Elsevier, 2007.
• Слесарное дело: от ученика к мастеру: Джозеф Э. Ратьен, McGraw-Hill, 2004.
• Замки, сейфы и безопасность: Справочник международной полиции Марк Вебер Тобиас, Чарльз Томас, 2000.
Ключи
• : их история и коллекция Эрика Монка, Шир, 1999.
• «Трактат об огне, защищенных от воров хранилищах и замках и ключах» Джорджа Прайса, Симпкина, Маршалла и компании, 1856 г. Замечательная старая книга о ранних замках и огнестойких сейфах, включая великолепные иллюстрации, полностью доступная в Интернете. .

Статьи

• Эта технология упрощает копирование ключей своими руками. «Может быть, слишком просто» Брайана Х. Чена. The New York Times, 6 марта 2019 г. Действительно ли услуги копирования ключей своими руками безопасны?
• Эти напечатанные на 3D-принтере ключи-отмычки от Энди Гринберга позволяют взломать замки с высокой степенью защиты за секунды. Wired, 26 августа 2014 г. Как 3D-печать открыла серьезную лазейку в безопасности обычных механических замков.
• «Взломщики замков» Чарльза Грэбера. Wired, 1 февраля 2005 г. За кулисами соревнований Dutch Open.
• Лидия Полгрин «Ручка сильнее замка». The New York Times, 17 сентября 2004 г. Как дорогие велосипедные замки оказались дешевыми для взлома.
• Безопасность, обеспечиваемая замками и сейфами Джорджа Чабба. Журнал Королевского общества искусств, Том 100, № 4874, 1952 г.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Крис Вудфорд 2008, 2021. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Следуйте за нами

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом друзьям с помощью:

Медиа-запросы?

Вы журналист, у вас есть вопрос для СМИ или просьба об интервью? Вы можете связаться со мной для получения помощи здесь.

Цитируйте эту страницу

Вудфорд, Крис.(2008/2021) Замки и ключи. Получено с https://www.explainthatstuff.com/yalelock.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте …

.
