МАЗ. Грузовики 8х4. Эволюция конструкций

Четырехосники 8х4 занимают промежуточное положение между классическими самыми массовыми дорожными строительными грузовиками с колесной формулой 6х4 и высокопроизводительными, но дорогими и редкими Пятиногами.

Четырехосники - достаточно популярный сегмент рынка, и почти каждый производитель грузовиков старается застолбить в нем себе местечко. Обосновался в этой рыночной нише и МАЗ.

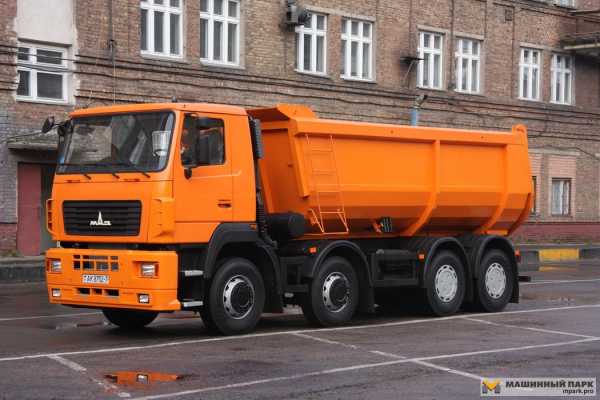

01. Сегодня МАЗы с колесной формулой 8х4 - уже привычное явление, и воспринимаются они как нечто само собой разумеющееся. Но так было далеко не всегда. МАЗовская четырехоска долго и с трудом пробивала себе путь на конвейер. Давайте вспомним, как это было.

Сперва небольшая предыстория.

Ремарка М-Парка

02. МАЗы с колесной формулой 8х4 были задуманы еще в середине 1960-х. Уже тогда четырехоски были включены в перспективный типаж 500-го семейства. Вот фрагмент этого типажа. Однако советская планово-экономическая система накладывала массу ограничений, и четырехосным «пятисотым» не суждено было появиться на свет.

03. МАЗ-500 с колесной формулой 8х4 мог бы выглядеть примерно как то так. Но эта машина не имеет никакого отношения к МАЗу. Это экспериментальный НАМИ-0145, построенный на агрегатах Уральского автозавода в 1970 году.

Справедливости ради надо отметить, что вообще ни один советский автозавод, пока существовал СССР, так и не освоил серийный выпуск гражданских четырехосных строительных грузовиков. Однако после распада страны рынок предоставил автозаводам выбор. Казалось бы «Давай МАЗ, вперёд!», но МАЗ совсем не спешил…

04. Первым сориентировался отделившийся от МАЗа Минский завод колесных тягачей. Уже в 1994 году был готов опытный четырехосник МЗКТ-6515. В 1995-м стартовало его серийное производство. Модель, пережив несколько модернизаций, примерив несколько вариантов кузовов, почти два десятилетия присутствовала в программе.

05. В 1996 году свою четырехоску представил КАМАЗ. Приделав четвертую ось к 15-тоннику

КАМАЗ-65115 Челны сделали самосвал грузоподъемностью 18,5 т и получили дополнительный вариант шасси для спецнадстроек. Называлась эта машина КАМАЗ-6540.

Фото Сергея АНДРЕЕВА

06. Но против камазовского 18,5-тонника МАЗ легко мог выставить свой 20-тонный трехосник МАЗ-5516. И КАМАЗ делает прямого конкурента для МАЗовского трехосного хита и… очень быстро на базе нового семейства 6520 строит четырехосную версию. Новый 25-тонный четырехосный КАМАЗ-65201 с 2000-го года уже продается. С этой моделью КАМАЗу даже удалось проникнуть на сугубо домашний белорусский рынок МАЗа. Например, этот КАМАЗ-65201 работал в Гродно.

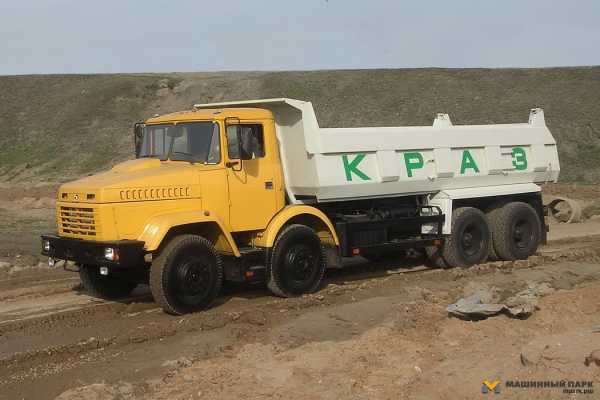

07. Дальше конкуренция только растет. Кременчугский автозавод с ноября 2004 года серийно производит свои новые четырехосники КрАЗ-7133С4.

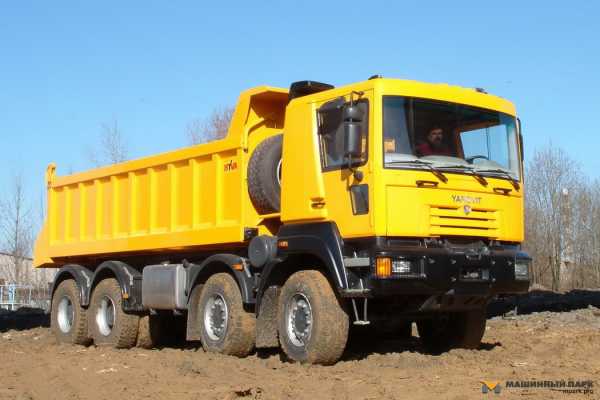

08. В 2004 году новый отечественный производитель грузовиков Yarovit строит в Минске опытные образцы своих четырехосных самосвалов. В 2005 году в Санкт-Петербурге начнется их пусть и мелко-, но все же серийная сборка. МАЗ все еще «не чешется»…

09. На выставке СТТ’2006 свой 25-тонный четырехосный самосвал показал автозавод «Урал». Этот грузовик, получивший индекс Урал-6563, грубо говоря, был наследником идей, заложенных в прототип НАМИ-0145.

Таким образом, к 2006 году все (!) отечественные автозаводы уже имели в программе четырехосное народнохозяйственное шасси. Все, кроме МАЗа….

10. И вот, наконец, в 2007 году случается чудо. МАЗ наконец-то сподобился сделать свой четырехосник. Последним из всех автозаводов СНГ. Ну почему так долго тянули? А ведь к тому времени в сегменте уже прочно обосновались еще и европейцы с китайцами.

11. Под кабиной у МАЗ-6516А8-321 был установлен 8-цилиндровый V-образный двигатель ЯМЗ-6581.10 мощностью 400 л.с., агрегатированный со сцеплением MFZ-430 и 12-ступенчатой китайской коробкой передач

Shaanxi 12JS200TA. Грузоподъемность самосвала составляла 25 т при общей массе 41 т.

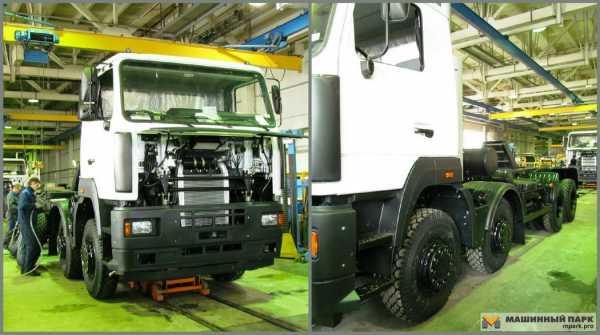

12. Новую модель сложно было вписать в МАЗовский технологический цикл сборки, поэтому четырехосников собирали немного, а потом вообще «отдали на аутсорсинг». С лета 2009 года сборкой МАЗов 8х4 занялось СП ЗАО «МАЗ-МАН».

Фото Константина ЗАКУРДАЕВА

13. Однако рынок эту машину принял очень хорошо. Например, этот экземпляр строил олимпийские объекты в Сочи.

14. А этот, зарегистрированный аж во Владивостоке, работал в Москве.

15. Этот МАЗ-6516А8 освоился в Туркмении.

16. В 2010 году четырехосному семейству грузовиков МАЗ придали новый импульс, проведя их модернизацию. Перераспределили нагрузку на мосты, увеличив расстояние между передними осями с 1600 до 2030 мм, стали «примерять» новые двигатели и кузова.

17. Первой ласточкой модернизированного семейства стал МАЗ-6516V8-520 с U-образной платформой и 400-сильным двигателем MAN D2066 LF41 уровня Euro-5. Кстати, это был первый белорусский самосвал, который вытянули на «евро-пятые» нормы.

Фото Максима ШЕЛЕПЕНКОВА

18. Затем начала потихоньку меняться внешность. Сперва установили рестайлинговую переднюю маску, но со «старым» бампером.

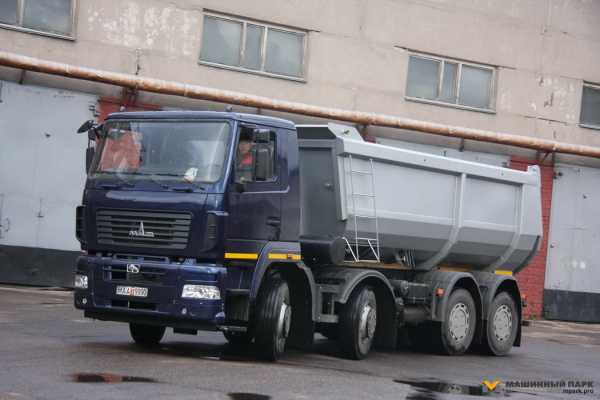

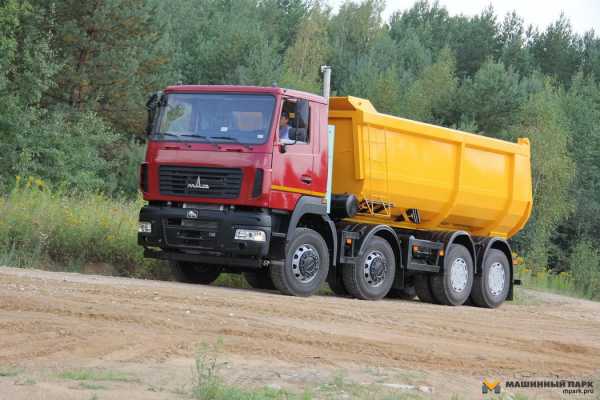

19. С полностью новой внешностью четырехосник предстал в 2011 году. Это выставочный вариант под индексом МАЗ-6516W8-420-000 и с 400-сильным дизелем Cummins ISLe 400 40.

20. На серийных машинах бампер, окрашенный в цвет кабины, почти не встречается. Хотя с точки зрения практичности, пожалуй, это даже лучше. Это модификация МАЗ-6516В9-480-000. Внешне выглядит почти так же, но двигатель другой —

ЯМЗ-651.10.

21. В прошлом году семейство пополнилось новой модификацией МАЗ-6516B9-481-000 с кузовом «немножко» увеличенной вместимости. МАЗ, поддавшись тренду, заданному китайцами и КАМАЗом, нынче сильно увлекся самосвальными кузовами монструозных объемов. Этот вариант «соблазна самосвальщика» — еще одно проявление, на наш взгляд, мягко говоря, нездорового увлечения, провоцирующего перегруз со всеми вытекающими.

А что насчет спецтехники на МАЗовских четырехосных шасси? Она существует, но, на удивление, ее почему то сих пор очень мало.

22. Первую спецмашину представили в 2010 году. Автокран КС-6571BY с модной овоидной стрелой грузоподъемностью 40 т построили на «Могилевтрансмаше» — филиале МАЗа. Однако, судя по всему, в серию машина не пошла.

Фото Андрея ФИЛИППОВА

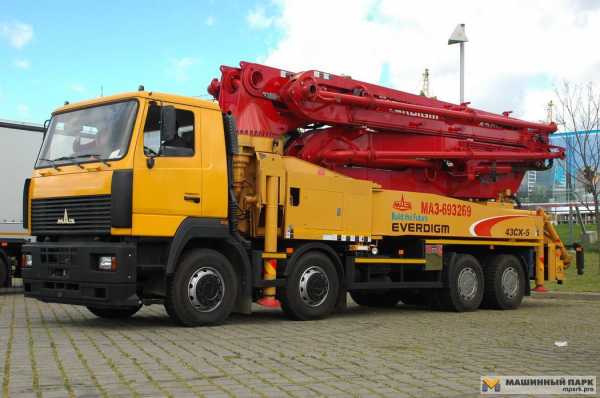

23. Вторым вариантом стал южнокорейский бетононасос Everdigm 43CX-5, который «Могилевтрансмаш» смонтировал на длиннобазном МАЗ-6516

. Такому спецварианту присвоили собственный индекс МАЗ-693269, но и эта машина осталась единичным экземпляром. Однако с компанией Everdigm сотрудничество у МАЗа на некоторый период все же сложилось.

Фото Сергея ЛИПСКОГО

Пожарные четырехосные МАЗы пусть и в небольшом количестве, но все же увидели серию, причем с двумя вариантами спецнадстроек, поставщиком которых выступил Everdigm.

24. Коленчатый подъемник Everdigm ЕАР481004 на том же «Могилевтрансмаше» установили на удлиненное шасси МАЗ-6516 и несколько таких машин уже под обозначением АКП-48 поступили в белорусское МЧС.

Фото Сергея ЛИПСКОГО

25. Второй пожарный четырехосный МАЗ — это автолестница. Опять же южнокорейская, Everdigm ERL52, смонтированная там же, в Могилеве. Отечественный индекс — АЛ-52. Этот экземпляр несет службу в Гродно.

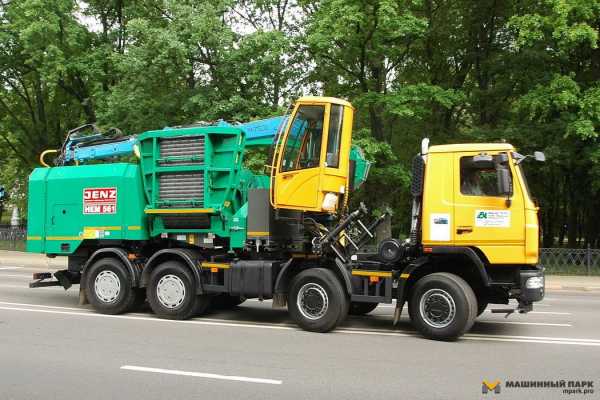

26. Есть еще один весьма экзотический МАЗовский четырехосник — это смонтированная на шасси

МАЗ-6516В9 немецкая измельчительная установка Jenz НЕМ 561DQ в паре с мозырьским манипулятором М75-05. Собран этот спецавтомобиль опять же в МАЗовском «кузовном ателье» — «Могилевтрансмаше», потому у машины есть собственный отраслевой индекс — МАЗ-694469. Работает этот агрегат в Вилейском лесхозе.

Фото Сергея ЛИПСКОГО

27. Но главной специализацией МАЗовских четырехосников пока остается самосвальная.

29. UPD 08.02.2016. В 2016 году эволюция МАЗовских четырехосников шагнула на новый виток. Был представлен четырехосный самосвал, соответствующий экологическому стандарту Euro-6. Его индекс МАЗ-6516М9-620. Подробный рассказ о нём здесь.

Странно, что нет ни одной бетономешалки или кюветного эвакуатора, смонтированных на шасси МАЗ с колесной формулой 8х4. Однако, отрадно, что четырехосные МАЗы, пусть и не быстро, но все же увидели свет. Но все равно их меньше, чем могло бы быть. Может, пора задуматься над тем, чтобы активизировать работу со сторонними «бодибилдерами»?

mpark.pro

Но­вое се­мейство че­тырех­ос­ных са­мо­сва­лов МАЗ-6516А8

П. Гаманьков, фото автора

На сегодняшний день четырехосные самосвалы пользуются в России устойчивым и даже повышенным спросом. Поэтому только ленивый китаец не собирает подобные грузовики. А ленивых китайцев встречать мне не доводилось. Вот отечественные дороги и заполонила техника из Поднебесной, в том числе с колесной формулой 8x4. Появился повод поговорить не о «китайцах». На Минском автомобильном заводе приступают к производству нового семейства четырехосных самосвалов МАЗ-6516А8. И один из первых экземпляров попал к нам на тест.

На первый-второй рассчитайсь!

На сегодняшний день отечественная четырехосная техника не в состоянии конкурировать с азиатским нашествием. Разберемся, что мы можем противопоставить десяткам китайских автозаводов и сотням тысяч выпускаемых грузовиков 8x4?

Основным защитником «наших» интересов должен был стать Камский автозавод, но четырехосный КамАЗ-6540 оказался неудачным и не получил должной популярности у эксплуатационников. Его грузоподъемность вписывается в существующее российское законодательство, ограничивающее нагрузку на ось. Но 18 т – очень мало для четырехосника.

Новая передняя панель удобна и информативна. В наследство от старой остался только жесткий пластик

Самосвалы Минского завода колесных тягачей и «Яровиты», которые хоть как-то да представлены на российском рынке, выпускаются слишком малыми партиями, чтобы составить реальную конкуренцию китайским грузовикам 8x4. Значит, вся надежда только на крупные заводы – МАЗ и УралАЗ. Но на последний пока рассчитывать не приходится – за Уралом только приступают к производству четырехосного самосвала, и когда мы увидим эти машины на российских дорогах, неизвестно. К тому же на уральские самосвалы будут устанавливать китайские мосты FAW. Что же такое МАЗ-6516?

Прежде чем оценивать ходовые качества нового автомобиля, не помешало бы разобраться в особенностях конструкции четырехосника. Усиленная рама самосвала типа «лонжерон в лонжероне» имеет постоянную высоту по всей длине. Высота основного лонжерона 310 мм, внутреннего – 291 мм, толщина каждого лонжерона 8 мм. Сложно, конечно, оценить прочность непосредственно металла, но в целом внешний вид двойной рамы впечатляет.

Основное навесное оборудование мотора на привычных местах

На каждую ось самосвала установлен стабилизатор поперечной устойчивости. Подвеска передних осей четырехрессорная, независимая между осями. Задняя подвеска – рессорно-балансирная, с вертикальным расположением стремянок. Судя по рекламному буклету завода-изготовителя, все перечисленное крепится болтами повышенной прочности. Проверить это пока сложно, поэтому поверим на слово.

Полная масса «зубра» – 41 т, грузоподъемность – 25 т. С такими характеристиками машина «вписывается» в действующее российское законодательство, ограничивающее нагрузки на ось при движении по дорогам общего пользования. Но в отличие от некоторых конкурентов (например, МЗКТ) на МАЗ-6516 предусмотрена возможность установки узлов, позволяющих увеличить грузоподъемность до 30 т, если машина будет эксплуатироваться на технологических дорогах. Объем кузова автомобиля-самосвала составляет 21 м3. На кузов штатно устанавливается механизм свертывания-развертывания тента рамочного типа.

Новое кресло позволяет удобно разместиться за рулем

На машину установлен 8-цилиндровый V-образный силовой агрегат ЯМЗ-6581.10 с турбонагнетателем и непосредственным впрыском топлива мощностью 400 л.с., адаптированный для соответствия требованиям международных экологических норм Euro 3. При рабочем объеме 14,86 л его максимальный крутящий момент составляет 1766 Н·м при 1100–1300 мин-1. Мотор агрегатируется c 12-ступенчатой синхронизированной китайской коробкой передач 12JS200TA.

Подтянулись

МАЗ-6516А8 выглядит весьма симпатично. Хотя, если присмотреться, на машину установлена уже далеко не новая полуторная кабина. По сути, изменили только бампер да установили противотуманные фары. Но даже от такого незначительного лифтинга автомобиль «зазвучал». На первый взгляд кабина установлена очень высоко и забираться в нее будет неудобно. Но это не так. Нижняя ступенька расположена на высоте 570 мм от земли, что, пожалуй, даже очень низко для самосвала. Оторвать ее при движении по стройплощадке пара пустяков, зато доступ в кабину удобный.

Заметно, что салону грузовика было уделено должное внимание. Кабина тестируемого автомобиля имеет одно основное пассажирское сиденье и дополнительное откидное. Водительское кресло оборудовано всеми необходимыми регулировками, включая поясничный упор и регулировку сиденья по весу водителя. По заказу потребителя возможна установка одного спального места.

Даже на грунте четырехосник «в своей колее»

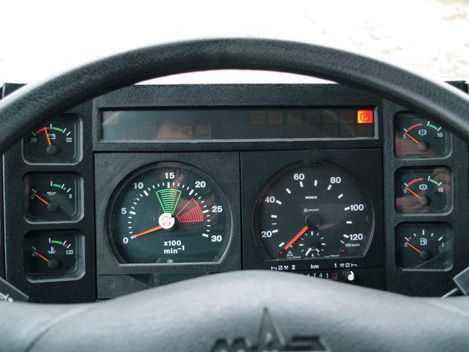

Новая приборная панель отвечает современным требованиям к эргономике грузовика. Придраться можно разве что к неравномерным зазорам на стыках пластмассовых частей панели. Тут ничего не поделаешь – сказываются традиции производства.

Управление МАЗ-6516 не вызывает затруднений. Мощный мотор в сочетании с 12-ступенчатой коробкой позволяет трогаться с места на любой передаче от первой до седьмой. При движении на порожнем грузовике мотор практически моментально «крутится» до 2000 оборотов и «требует» переключения на повышенную передачу. Кстати, синхронизированная КП из Поднебесной оказалась совсем и не «китайской грамотой». Управляться с ней довольно легко, схема переключения простая. Диапазоны в отличие от известных мне китайских КП переключаются привычным флажком на рычаге. Ходы короткие, и с попаданием в нужную передачу практически не возникает проблем. Тут не последнюю роль играет и информативная педаль сцепления. Да и вообще весь педальный узел очень понравился. Мягкая, но четкая педаль тормоза вызывала ассоциации с лучшими европейскими аналогами. Вполне серьезно. При резком нажатии в работу включается ABS, машина останавливается плавно, без рывков.

К нам на испытания попала машина с пробегом, причем работала в сложных карьерных условиях. При этом ни на силовом агрегате и коробке передач, ни на других узлах и агрегатах потеков масла замечено не было. В общем, как и надо, ведь машина почти новая. И если речь идет об отечественной технике, то отсутствие течей обращает на себя внимание. Может, масло уже давно вытекло? Вряд ли. Скорее это говорит об улучшении качества комплектующих.

Рулевое колесо поворачивается без заметных усилий, даже несмотря на дополнительную управляемую ось. Благодаря стабилизаторам поперечной устойчивости даже при максимальной скорости 94 км/ч машина отлично держит прямую. Рулевое управление снабжено аварийным приводом с гидронасосом, установленным на третьем мосту. Благодаря этому даже при неработающем основном гидроусилителе на автомобиле можно будет самостоятельно добраться до сервисной станции или хотя бы обеспечить безопасную остановку в случае отказа ГУР во время движения. При развороте машина оказалась очень маневренной.

Старый знакомый

Несмотря на то что мотор соответствует нормам Euro 3 и оборудован системой Common Rail, яро-славский двигатель внешне очень похож на своих предшественников. По крайней мере, ломать голову, где же на новом агрегате установлен генератор, стартер или масляный фильтр, не придется – почти все навесное оборудование осталось на привычных местах.

Штатно на четырехосный самосвал устанавливается один трехсот-литровый топливный бак, что в общем-то мало для машины такой грузоподъемности. Поэтому по заказу клиента возможна установка увеличенного бака объемом 500 л.

Из-за плотной компоновки узлов и агрегатов для запасного колеса осталось место только на передней стенке грузовой платформы. Решение традиционное, но на деле снять «запаску», особенно когда механизм забьется грязью или снегом, одному водителю очень проблематично.

Приятно познакомиться!

В целом от машины остались положительные впечатления. Мотор имеет сложную конструкцию, но от ужесточения экологических норм никуда не деться. К тому же это все-таки «родной» ярославский силовой агрегат, а значит, с запасными частями проблем возникнуть не должно. Китайская КП пока «темная лошадка», но первые впечатления остались самые хорошие.

Есть надежда и на то, что новый самосвал будет лишен «детских болезней», так как многие детали унифицированы с хорошо зарекомендовавшими себя старыми моделями МАЗа. Да и с конструкцией подвески белорусам удалось не перемудрить – все предельно просто, а значит, надежно.

www.gruzovikpress.ru

Четырехосный самосвал МАЗ-6516А8 – наш ответ китайцам

На сегодняшний день отечественная четырехосная техника не в состоянии конкурировать с азиатским нашествием. Разберемся, что мы можем противопоставить десяткам китайских автозаводов и сотням тысяч выпускаемых грузовиков 8x4?

На первый-второй рассчитайсь!

Основным защитником «наших» интересов должен был стать Камский автозавод, но четырехосный КамАЗ-6540 оказался неудачным и не получил должной популярности у эксплуатационников. Его грузоподъемность вписывается в существующее российское законодательство, ограничивающее нагрузку на ось. Но 18 т – очень мало для четырехосника.

Самосвалы Минского завода колесных тягачей и «Яровиты», которые хоть как-то да представлены на российском рынке, выпускаются слишком малыми партиями, чтобы составить реальную конкуренцию китайским грузовикам 8x4. Значит, вся надежда только на крупные заводы – МАЗ и УралАЗ. Но на последний пока рассчитывать не приходится – за Уралом только приступают к производству четырехосного самосвала, и когда мы увидим эти машины на российских дорогах, неизвестно. К тому же на уральские самосвалы будут устанавливать китайские мосты FAW. Что же такое МАЗ-6516?

Прежде чем оценивать ходовые качества нового автомобиля, не помешало бы разобраться в особенностях конструкции четырехосника. Усиленная рама самосвала типа «лонжерон в лонжероне» имеет постоянную высоту по всей длине. Высота основного лонжерона 310 мм, внутреннего – 291 мм, толщина каждого лонжерона 8 мм. Сложно, конечно, оценить прочность непосредственно металла, но в целом внешний вид двойной рамы впечатляет.

На каждую ось самосвала установлен стабилизатор поперечной устойчивости. Подвеска передних осей четырехрессорная, независимая между осями. Задняя подвеска – рессорно-балансирная, с вертикальным расположением стремянок. Судя по рекламному буклету завода-изготовителя, все перечисленное крепится болтами повышенной прочности. Проверить это пока сложно, поэтому поверим на слово.

Полная масса «зубра» – 41 т, грузоподъемность – 25 т. С такими характеристиками машина «вписывается» в действующее российское законодательство, ограничивающее нагрузки на ось при движении по дорогам общего пользования. Но в отличие от некоторых конкурентов (например, МЗКТ) на МАЗ-6516 предусмотрена возможность установки узлов, позволяющих увеличить грузоподъемность до 30 т, если машина будет эксплуатироваться на технологических дорогах. Объем кузова автомобиля-самосвала составляет 21 м3. На кузов штатно устанавливается механизм свертывания-развертывания тента рамочного типа.

На машину установлен 8-цилиндровый V-образный силовой агрегат ЯМЗ-6581.10 с турбонагнетателем и непосредственным впрыском топлива мощностью 400 л.с., а также адаптированный для соответствия требованиям международных экологических норм Euro 3. При рабочем объеме 14,86 л его максимальный крутящий момент составляет 1766 Н•м при 1100–1300 мин-1. Мотор агрегатируется c 12-ступенчатой синхронизированной китайской коробкой передач 12JS200TA.

Подтянулись

МАЗ-6516А8 выглядит весьма симпатично. Хотя, если присмотреться, на машину установлена уже далеко не новая

полуторная кабина. По сути, изменили только бампер да установили противотуманные фары. Но даже от такого незначительного лифтинга автомобиль «зазвучал». На первый взгляд кабина установлена очень высоко и забираться в нее будет неудобно. Но это не так. Нижняя ступенька расположена на высоте 570 мм от земли, что, пожалуй, даже очень низко для самосвала. Оторвать ее при движении по стройплощадке пара пустяков, зато доступ в кабину удобный.

Заметно, что салону грузовика было уделено должное внимание. Кабина тестируемого автомобиля имеет одно основное пассажирское сиденье и дополнительное откидное. Водительское кресло оборудовано всеми необходимыми регулировками, включая поясничный упор и регулировку сиденья по весу водителя. По заказу потребителя возможна установка одного спального места.

Новая приборная панель отвечает современным требованиям к эргономике грузовика. Придраться можно разве что к неравномерным зазорам на стыках пластмассовых частей панели. Тут ничего не поделаешь – сказываются традиции производства.

Управление МАЗ-6516 не вызывает затруднений. Мощный мотор в сочетании с 12-ступенчатой коробкой позволяет трогаться с места на любой передаче от первой до седьмой. При движении на порожнем грузовике мотор практически моментально «крутится» до 2000 оборотов и «требует» переключения на повышенную передачу. Кстати, синхронизированная КП из Поднебесной оказалась совсем и не «китайской грамотой». Управляться с ней довольно легко, схема переключения простая. Диапазоны в отличие от известных мне китайских КП переключаются привычным флажком на рычаге. Ходы короткие, и с попаданием в нужную передачу практически не возникает проблем. Тут не последнюю роль играет и информативная педаль сцепления. Да и вообще весь педальный узел очень понравился. Мягкая, но четкая педаль тормоза вызывала ассоциации с лучшими европейскими аналогами. Вполне серьезно. При резком нажатии в работу включается ABS, машина останавливается плавно, без рывков.

 К нам на испытания попала машина с пробегом, причем работала в сложных карьерных условиях. При этом ни на силовом агрегате и коробке передач, ни на других узлах и агрегатах потеков масла замечено не было. В общем, как и надо, ведь машина почти новая. И если речь идет об отечественной технике, то отсутствие течей обращает на себя внимание. Может, масло уже давно вытекло? Вряд ли. Скорее это говорит об улучшении качества комплектующих.

Рулевое колесо поворачивается без заметных усилий, даже, несмотря на дополнительную управляемую ось. Благодаря стабилизаторам поперечной устойчивости даже при максимальной скорости 94 км/ч машина отлично держит прямую. Рулевое управление снабжено аварийным приводом с гидронасосом, установленным на третьем мосту. Благодаря этому даже при неработающем основном гидроусилителе на автомобиле можно будет самостоятельно добраться до сервисной станции или хотя бы обеспечить безопасную остановку в случае отказа ГУР во время движения. При развороте машина оказалась очень маневренной.

Старый знакомый

Несмотря на то что мотор соответствует нормам Euro 3 и оборудован системой Common Rail, ярославский двигатель внешне очень похож на своих предшественников. По крайней мере, ломать голову, где же на новом агрегате установлен генератор, стартер или масляный фильтр, не придется – почти все навесное оборудование осталось на привычных местах.

Штатно на четырехосный самосвал устанавливается один трехсот-литровый топливный бак, что в общем-то мало для машины такой грузоподъемности. Поэтому по заказу клиента возможна установка увеличенного бака объемом 500 л.

Из-за плотной компоновки узлов и агрегатов для запасного колеса осталось место только на передней стенке грузовой платформы. Решение традиционное, но на деле снять «запаску», особенно когда механизм забьется грязью или снегом, одному водителю очень проблематично.

Приятно познакомиться!

В целом от машины остались положительные впечатления. Мотор имеет сложную конструкцию, но от ужесточения экологических норм никуда не деться. К тому же это все-таки «родной» ярославский силовой агрегат, а значит, с запасными частями проблем возникнуть не должно. Китайская КП пока «темная лошадка», но первые впечатления остались самые хорошие.

Есть надежда и на то, что новый самосвал будет лишен «детских болезней», так как многие детали унифицированы с хорошо зарекомендовавшими себя старыми моделями МАЗа. Да и с конструкцией подвески белорусам удалось не перемудрить – все предельно просто, а значит, надежно.


Источник: www.gruzovikpress.ru

12.12.12

Вернуться

www.gruztehnika.com

Двухосные самосвалы МАЗ



Фото +МАЗ 5550В2

Модель -480-001: 2-осн.(4х2), задняя разгрузка, двиг. ЯМЗ 5363, 240 л.с., КП 9JS135TA, Г/п 10,7тн., подвеска рессорная на 11,5тн., кузов короб, V куз.- 6,2 м3, без обогрева, бак 300 л., кабина малая (спальное место), шины 315/80R22,5

Модель -420-001: КП ZF 9S1310T0



Фото +МАЗ 5550В3

Модель -480-012: 2-осн.(4х2), задняя разгрузка, двиг. ЯМЗ 5361, 270 л.с., КП 9JS135A, Г/п 12тн., подвеска рессорная на 13тн., кузов короб, V куз.- 8,4 м3, без обогрева, бак 300 л., кабина малая (спальное место), шины 315/80R22,5

Модель -420-012: КП ZF 9S1310T0



Фото +МАЗ 5550В5

Модель -480-021: 2-осн.(4х2), 3-х сторон.разгрузка, двиг. ЯМЗ 536.10, 310 л.с., КП 9JS135A, Г/п 10,2тн., подвеска рессорная на 11,5 тн., кузов короб, V куз.- 6,8м3, без обогрева, евросцепка, бак 300 л., кабина малая (спальное место), шины 315/80R22,5

Модель -420-021: КП ZF 9S1310T0

Модель -4420-021: 2-осн.(4х2), 3-х сторон.разгрузка, двиг. ЯМЗ 536.10, 310 л.с., КП ZF 9S1310TO, Г/п 9,9тн., подвеска рессорная на 11,5 тн., кузов короб, V куз.- 12,5м3, без обогрева, евросцепка, выхлоп вниз слева, бак 300 л., кабина малая (спальное место), шины 315/80R22,5 или 12,00R20



Фото +МАЗ 5551W3
Модель -425-000: 2-осн.(4х2), 3-х сторонняя разгрузка, двигатель Cummins 6ISBe 245 л.с., КП 9JS135TA, Г/п 10,0тн., кузов короб, V куз.- 5,5(7,7) м3, подвеска рессорная на 11,5тн., бак 200 л., кабина малая 5551, евросцепка, шины 315/80R22,5



Фото +МАЗ 5551В7
Модель -425-000: 2-осн.(4х2), 3-х сторон.разгрузка, двиг. ЯМЗ 6511.10 ,362 л.с., КП 9JS135TA, Г/п 10 тн., подвеска рессорная на 11,5 тн., кузов короб, V куз.- 5,5м3, без обогрева, евросцепка, бак 200 л., кабина малая, шины 315/80R22,5





belmashagro.ru

автомобили, строительная спецтехника (Россия, Москва))

По вопросам покупки данной техники (МАЗ-950600-010 полуприцеп самосвал двухосный), условиях кредита и лизинга, сервисного и гарантийного обслуживания просьба обращаться к дилерам завода или в официальные представительства. Поставка МАЗ-950600-010 полуприцеп самосвал двухосный может осуществляться как напрямую с завода-изготовителя, так и с площадок в Москве и других регионах РФ.

Полуприцеп самосвал двухосный. Количество колес 8+1, масса перевозимого груза 26000 (30500)*, объём кузова 16,42. Предназначен для перевозки различных грузов в составе автопоезда с автомобилем-тягачём, имеющим гидрооборудование.

Техническике характеристики МАЗ 950600-010

Допустимая масса перевозимого груза, кг 26000 (30500)*
Допустимая масса снаряжённого полуприцепа, кг 8500 (9000)*
Допустимая масса полуприцепа полная, кг 34500 (39500)*
Допустимая масса, приходящаяся на седельное устройство тягача, кг 14500 (17500)*
Допустимая масса, приходящаяся на тележку (ось), кг 20000 (22000)*
Подвеска рессорно-балансирная
Количество колёс 8+1
Шины 12,00R20
Угол подъёма платформы, градус 50
Кузов Кузов цельнометаллический, сварной с ровным полом, с разгрузкой назад через автоматически открывающийся задний борт с верхней навеской.
Объём кузова, м3 16,42
Основной тяговый автомобиль МАЗ-642205-022; МАЗ-642208-022

* - По отдельному заказу в соответствии с согласованными техническими требованиями

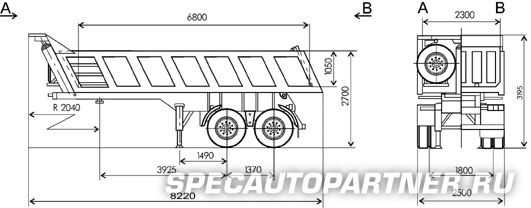

Размеры МАЗ 950600-010

Фотографии МАЗ-950600-010 полуприцеп самосвал двухосный

www.specautopartner.ru

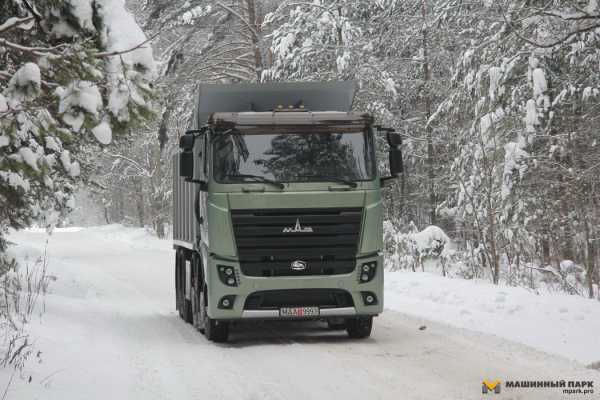

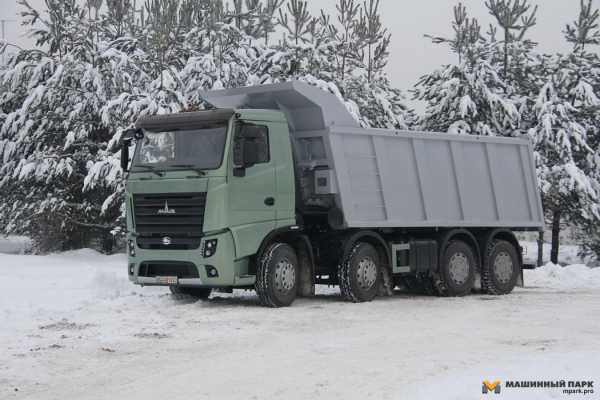

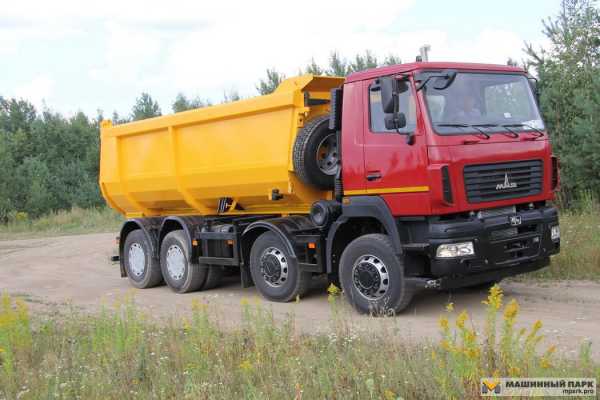

МАЗ-6516М9 - самосвал 8x4 / Euro-6

На отечественном рынке кризис, а в Европе сейчас со спросом все хорошо. «Ага, значит, пора пробиваться на европейский рынок!» — решили на МАЗе и начали готовить целую линейку техники для Европы. Прайд МАЗов Euro-6 пополнился четырехосным самосвалом.

Это уже четвертый МАЗ экологического уровня Euro-6, третий МАЗ с новым дизайном, второй МАЗ с «топовым» мерседесовским двигателем OM471 и первый четырехосник в СНГ, соответствующий стандартам Euro-6.

01. Об эволюции МАЗовских четырехосников мы уже подробно рассказывали. Теперь она вышла на новый виток. Обозначение новинки — МАЗ-6516М9-620. Изучаем эту машину в стиле М-Парк Осмотра.

02. Первым грузовиком минской марки, на который установили двигатель OM471, был седельный тягач МАЗ-5440М9, впервые представленный в августе 2014 года. Новым было все, не только двигатель. Для флагманского дальнобойного тягача полностью переработали шасси и дизайн.

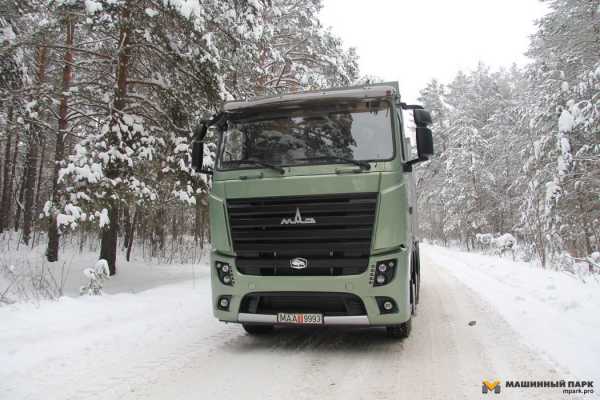

03. Дизайн, кстати, «подвязан», прежде всего, к двигателю, а именно — к ширине его радиатора и требованиям к соблюдению определенных температур, которые должны быть обеспечены в пространстве над двигателем, перед ним, и за ним. Отсюда столь заметная разница с серийными МАЗами. Самосвал полностью унаследовал новый фронтальный облик.

04. А вот кабина здесь другой модификации — короткая с низкой крышей. Как и у тягача, штампованные элементы и усилители этих элементов теперь другие. Поэтому, несмотря на общую схожесть контуров с серийными МАЗами, эта кабина — нового поколения, более технологичная в производстве.

05. Осмотрим ее «навеску». Узнаете зеркала? Да, вам не показалось. Такие же, как у IVECO Stralis / Trakker. Они пока куплены у испанской фирмы Ficosa, которая поставляет их на конвейер IVECO.

06. В перспективе планируют наладить производство своих. И первые шаги уже сделаны: дополнительное зеркало — продукт УП «Универсал Бобруйск».

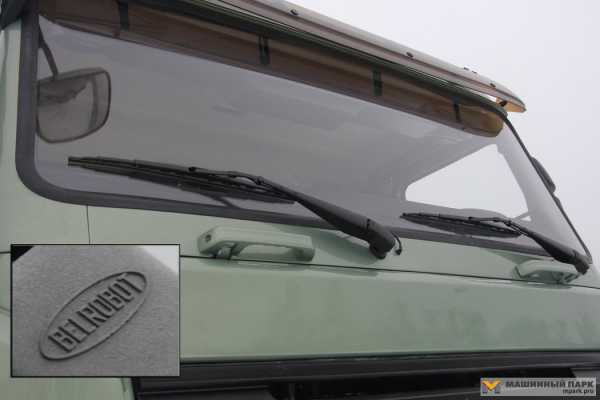

07. Тандемные стеклоочистители тоже отечественные. Изготовитель — ЗАО «Белробот» из Минской области.

08. Передняя оптика здесь, как и у тягача, полностью линзовая, фирмы Hella.

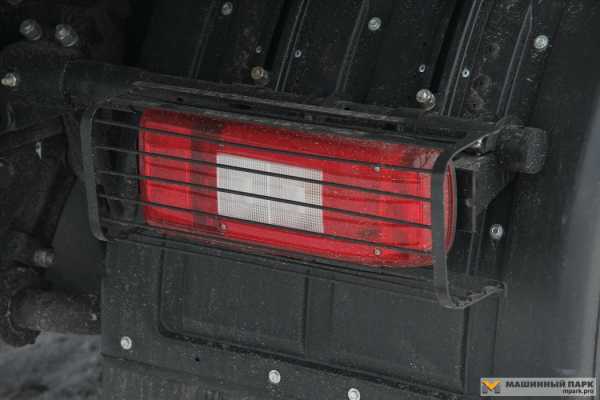

09. Задние фонари тоже нового дизайна, и, как положено самосвалу, обрамлены защитной решеткой.

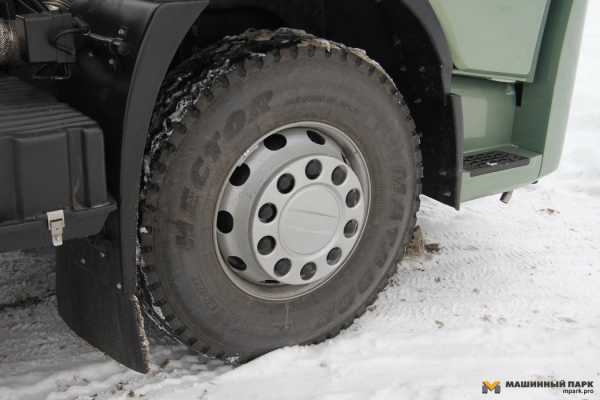

10. Шины на первом образце использованы словацкие — Matador Hector 315/80 R22.5.

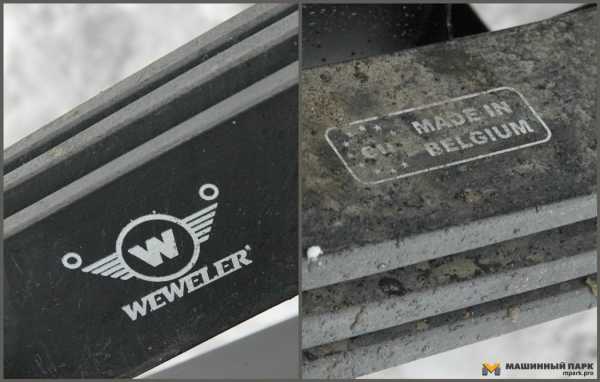

11. Вообще, европейских комплектующих здесь уйма. Например, передние рессоры специально для этого самосвала изготовила бельгийская фирма Weweler-Colaert. Прежде рессоры этого поставщика МАЗ использовал только для болидов своей раллийной команды.

12. Теперь откинем кабину.

13. Привод опрокидывания пока выполнен ручным.

14. У неподготовленного водителя будет шок. Столько коммуникаций в моторном отсеке МАЗов отродясь не было. Для соблюдения норм Euro-6 нужна масса электроники и дополнительных систем. Отсюда изобилие трубок и шлангов. Попутно надо отметить высокое качество укладки проводки.

15. Интересный нюанс — фальшрешетка поднимается вместе с боковыми дефлекторами. Такое решение впервые применено на МАЗах.

16. Доступ к точкам обслуживания и правда улучшился. Правда, в пространстве за фальшрешеткой радиатора тоже непривычно много проводов. Компоновка этой зоны существенно отличается от других МАЗов.

17. Теперь поднимемся в кабину. Непривычно видеть горловину бачка омывателя у верхней ступеньки. Компоновка МАЗов уровня Euro-6 очень сильно отличается даже от Euro-5.

18. «Дверная карта» здесь новая. Подлокотники стали удобнее, электростеклоподъемники уже в базе.

19. Приборная панель на 90% аналогична тягачу Euro-6. Вполне качественный пластик, плавные контуры. Руль пока стоит мерседесовский, но уже существуют эскизы своего будущего оригинального рулевого колеса.

20. Отличия самосвальной панели от панели тягача заключается только в наличии нескольких дополнительных клавиш в нижнем ряду. Сами клавиши, кстати, стали более эргономичными.

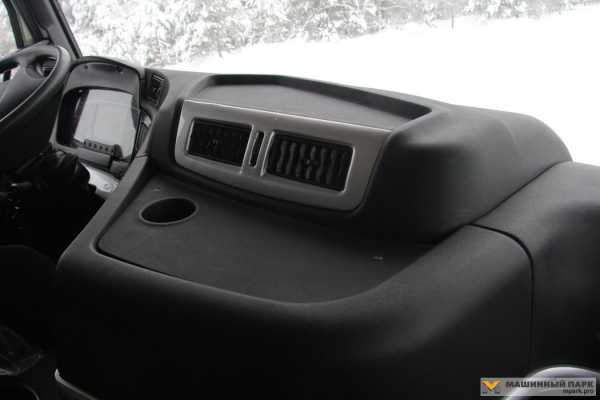

21. Полок для документов теперь целых две. Появился и удобный подстаканник.

22. «Штурману», если таковой окажется в кабине самосвала, тоже можно будет воспользоваться этими полочками.

23. Под потолком над водительским местом также появился ряд клавиш.

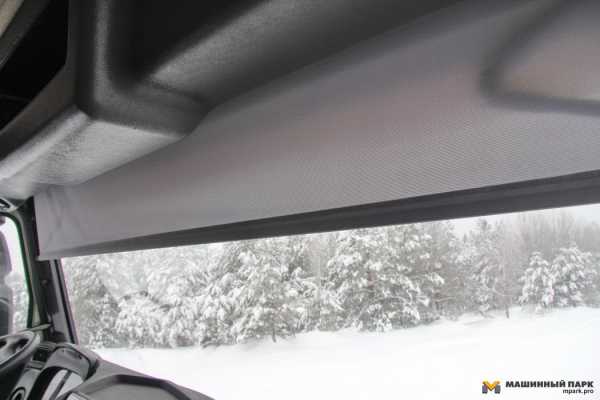

24. Впервые на самосвалах МАЗ — шторка ветрового стекла, оснащённая электроприводом. Управляется она как раз с того верхнего блока клавиш.

25. Под потолком также появились дополнительные вещевые ниши. Волне удобные, кстати, и достаточно глубокие.

26. Хоть кабина и короткая, но спальная полка в ней есть.

27. Чтобы привести ее в горизонтальное положение необходимо сложить сиденья. Для короткокабинного самосвала спальное место получилось вполне приличное. И материал для обивки смогли подобрать вполне качественный.

28. А вот для основной кабинной шторы я бы настоятельно рекомендовал подобрать другую, более плотную ткань. Нынешний вариант уж совсем тоненький, и пропускает много лишнего света.

29. Даже дополнительная, опускающаяся сверху солнцезащитная шторка, не обеспечивает должного уровня затемнения. Надеюсь, на серийных машинах ткань будет уже поплотнее.

30. Когда же серия? Пока об этом говорить рано. Скорее всего, даже не нынешний год. Почему?

Потому, что сделать грузовик уровня Euro-6 означает не только «поставить другой двигатель под кабину». Для этого необходимо серьезно перекомпоновать практически все агрегаты, «подружить» их друг с другом, и отладить работу… программного обеспечения. Да-да! МАЗ Euro-6, впрочем, как и любой другой подобный грузовик уже полу-автомобиль / полу-компьютер на колесах. Кстати, почти весь «софт» МАЗ пишет сам.

А дальше необходим большой объем испытаний — сначала внутренних, а затем и европейских, причем, на территории самой Европы с выдачей европейских же сертификатов соответствия.

Вся это работа требует большого количества времени. Огромную часть этой работы МАЗ уже проделал, но это еще далеко не все. Работают. Задача — предоставить европейским потребителям уже отлаженный продукт.

Все опытные образцы МАЗов уровня Euro-6 пока следует рассматривать, как машины-агрегатоносители для испытаний. Именно поэтому можно простить некоторые огрехи в подгонке панелей или выборе ткани для шторы. Начнется серия — качество вырастет еще.

31. Конечно, это будет мелкая серия, скорее всего, даже не конвейерная, а стапельная сборка, но смелые амбиции минчан «застолбиться» на престижном европейском рынке заслуживают всяческого уважения. МАЗ первым в СНГ начал строить грузовики уровня Euro-6 и пока остается единственным отечественным производителем, результаты чьей работы по этому направлению можно «пощупать».

Когда-нибудь нормы Euro-6 придут и в страны СНГ, а к тому (еще пока далёкому) моменту евронаработки МАЗу ой как пригодятся.

У МАЗа уже есть четыре модели Euro-6, а в самое ближайшее время появятся новые версии для еврорынка. Мы следим за развитием событий :)

mpark.pro

МАЗовская «многоножка» | 5koleso.ru

Автопроизводители грузовой техники давно используют 4-осное шасси под самосвальные платформы. И только МАЗ упорно производил самосвальную 3-осную технику


© Константин Ушанов

  • ПОЛНАЯ МАССА: 41 000 кг.
  • НАЧАЛО ПРОДАЖ: 2‑й квартал 2008 г.
  • ЦЕНА: не определена

Автопроизводители грузовой техники давно используют 4-осное шасси под самосвальные платформы. И только МАЗ упорно производил самосвальную 3-осную технику. Появление на московском автосалоне в 2007 году 4-осного самосвала МАЗ прошло практически незамеченным, хотя МАЗ-6516А8‑321 8х4 оказался очень интересным автомобилем.

Самосвал МАЗ-6528А8-321 предназначен для транспортировки сыпучих грузов как по дорогам общего пользования с допускаемой нагрузкой на сдвоенные оси 18 000 кг, так и по ведомственным или технологическим дорогам с допускаемой нагрузкой до 26 000 кг на сдвоенные оси.


© Константин Ушанов

На одиночном автомобиле-самосвале с задней разгрузкой увеличение числа осей обеспечивает повышение грузоподъемности и, соответственно, его производительности, в том числе и как «дорожного» автомобиля. Естественно, шасси автомобиля может быть использовано как база для установки навесного оборудования (бетоносмесители, автокрановые установки, автоцистерны и др.).

В стандарт кабины входит большое панорамное ветровое стекло с тремя стеклоочистителями, большой открывающейся передней панелью, наружными зеркалами с токообогревом и т.д. В общем, основа кабины совершенно стандартная, на пружинном подрессоривании с гидрозамками. Установлена кабина, имеющая заводской индекс 6501, достаточно высоко. Но подниматься в нее очень удобно, чему способствуют три удобные ступени, большой дверной проем с дверью, открывающейся почти на 90о, и удачно расположенными поручнями.

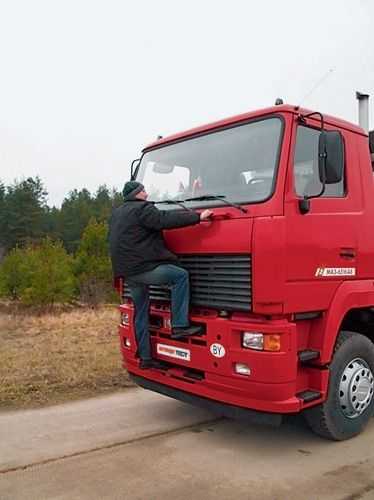

Удобные ступени являются одним из модулей переднего бампера четырехосного самосвала. Очень удачный по дизайну бампер. Но, помимо удачного дизайна, бампер еще и очень функционален. В него блоком вмонтированы основные световые приборы и, чуть ниже, дополнительные противотуманные фары. Одна беда: не продумана стандартная установка защиты наружных световых приборов, что делается в стандартной комплектации на самосвалах импортного производства.


© Константин Ушанов

Центральная часть бампера оборудована специальными нишами-ступенями для обслуживания водителем стеклоочистителей и ветрового стекла. Есть и специальные рукоятки под ветровым стеклом для того, чтобы удобно было подниматься водителю. Однако держаться за них водитель почему-то не хочет. Ему, видимо, удобнее поручней выступ на крыше кабины. Что ж, тоже вариант.

Можно уже точно сказать, что на автомобили МАЗ вернулся знаменитый зубр, устанавливаемый на первые капотные машины МАЗ-200 и его модификации, как олень на капоты ГАЗ-21 «Волга». Только капотов у современных МАЗов теперь нет, и зубр стал барельефом на передке кабин. Но оказалось, что это не просто барельеф зубра, а своеобразная крышка, закрывающая переднее буксирное устройство самосвала. Внутри кабина оснащена удобным анатомическим водительским креслом на пневмоподвеске с достаточным количеством регулировок, что позволяет водителю комфортно устроиться за рулем. Этому способствует и регулируемая по углу наклона. Механизм регулировки рулевой колонки очень похож на тот, который устанавливается на грузовики Volvo: чуть выше основного педального блока, над педалью сцепления, расположена еще одна маленькая педалька, при помощи которой и регулируется рулевая колонка. Очень удобен руль, как по диаметру, так и по толщине обода.


© Константин Ушанов

Пассажиру в плане комфорта повезло меньше. Нет, само сиденье такое же, как и у водителя, но без подрессоривания. Зато под самим сиденьем оборудован удобный инструментальный ящик. Даже с замком. Но самое замечательное в дневной кабине самосвала — это… спальник. Да, именно спальник. Такая вот «фенечка» для комфорта водителя. В последние несколько лет Минский автозавод постоянно работает над модернизацией своей продукции. Основываясь на результатах испытаний, рама автомобиля усилена по системе «лонжерон в лонжероне» (8+8 мм). Для улучшения технологичности лонжероны имеют постоянную высоту по всей своей длине. Высота основного лонжерона 310 мм, а вложенного — 291 мм. Плюс к этому для усиления рамы на ней установлены косынки по новой технологической схеме.
Четырехосное шасси с колесной формулой 8х4 потребовало нового конструкторского и технологического подходов. Рессоры применяются многолистовые.

Задняя подвеска рессорно-балансирная многолистовая с вертикальным расположением стремянок. Особо надо отметить, что подвеска крепится к раме болтами повышенной прочности, которые прошли очень серьезные нагрузочные испытания. Задний и средний мосты оборудованы стабилизаторами поперечной устойчивости. На ходу работа стабилизаторов очень чувствуется: в повороте самосвал имеет небольшой крен, даже если полностью загружен.


© Константин Ушанов

Подвеска работает мягко на пустом автомобиле, подпрыгивания не наблюдается. И уж груженая машина идет, соответственно, тоже мягко.Но больше всего понравилась работа силового агрегата. V-образный 8-цилиндровый дизель ЯМЗ-6581.10 мощностью 400 л.с. вполне достаточен для четырехосного самосвала. Максимальный крутящий момент — 1766 Нм. Двигатель соответствует нормам Euro 3 и оснащен электронной системой управления. Самое интересное, что двигатель агрегатирован со сцеплением MFZ-430 и 12-ступенчатой механической КП 12JS200TA производства… КНР. Удивительно, но претензий ни к сцеплению, ни к КП нет. Претензий к такому силовому агрегату не возникло: сцепление работает отлично, как и КП. Передачи включаются быстро, что способствует хорошей разгонной и крейсерской динамики минского самосвала.
Еще раз необходимо подчеркнуть, что минский четырехосный самосвал показал отличные ездовые характеристики. Хорошую маневренность и управляемость обеспечивает гидроусилитель руля белорусского производства. Для соответствия нормам безопасности рулевое управление снабжено аварийным приводом с гидронасосом, установленным на среднем ведущем мосту, позволяющим обеспечить управляемость автомобиля при неработающем основном насосе ГУР.


© Константин Ушанов

Самосвал МАЗ-6516А8‑321 оснащен антиблокировочной и противобуксовочной системами (ABS/PBS) тормозов и устройством ограничения скорости, которое обеспечивается электронной системой управления двигателем. По желанию потребителя предусматривается установка бортовой системы контроля и диагностики (БСКД) с функциями контроля расхода топлива.

Кузов самосвала соответствует объему 21 м3. Грузоподъемность минского четырехосного самосвала 25 000 кг при полной массе 41 000 кг. При применении передних осей и подвески, допускающих нагрузку до 9000 кг на ось, и тележки, допускающей нагрузку до 32 000 кг, конструктивно возможно увеличение грузоподъемности до 33 000 кг.


© Константин Ушанов

В общем, самосвал МАЗ-6516А8‑321 (8х4) — современный грузовик, который вполне соответствует международным стандартам и не уступает многим известным европейским брендам.

Конкуренты МАЗ-6516А8‑321 (8х4):

МЗКТ-65151, МАЗ-MAN-750268, КрАЗ-7133С4, КамАЗ-6540, Mercedes-Benz Actros самосвал 8х4, Scania R380, Tatra Terr№1 T815 280S84/262.


© Константин Ушанов

Достоинства и недостатки

+ Хорошая управляемость самосвала при полной массе, рабочее место водителя не хуже иностранных аналогов, отличная обзорность, усиленная рама и задние мосты.

- Отсутствует необходимая для самосвалов защита наружных световых приборов, устаревшая панель приборов, до сих пор применяется привод моторного (горного) тормоза в виде ножной кнопки.

Массо-габаритные параметры

Колесная формула 8х4

Габариты (длина/ширина/высота), мм 8910/2550/3650

Снаряженная масса, кг 16 000

Полная масса, кг 41 000

Грузоподъемность, кг 25 000

Объем кузова, м3 21

Угол опрокидывания кузова 50о

Техника

Модель двигателя ЯМЗ-6581.10

Тип V-образный, 8-цилиндровый

Мощность, л.с. (кВт) 400 (294)

Коробка передач 12JS200TA (КНР), 12-ступенчатая

Передаточное число высшей передачи 0,78

Передаточное число ведущих мостов 5,33

Шины 315/80R22,5

5koleso.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
