Маз 9398 – МАЗ 9398 — Прицепы (9398 — MAZ 9398 — МАЗ 9398 — Прицеп 9398 — Прицеп МАЗ 9398) — Технические характеристики МАЗ 9398 — Габаритные размеры МАЗ 9398 — Двигатель МАЗ 9398 — Ходовая часть МАЗ 9398

МАЗ 9398 - Прицепы (9398 - MAZ 9398 - МАЗ 9398 - Прицеп 9398 - Прицеп МАЗ 9398) - Технические характеристики МАЗ 9398 - Габаритные размеры МАЗ 9398 - Двигатель МАЗ 9398 - Ходовая часть МАЗ 9398

Документ энциклопедии Стройтех, Категория: Прицепы

  • Производитель:МАЗ

Технические характеристики МАЗ 9398

  • Эксплуатационная масса:32 700,00 кг
  • Эксплуатационная мощность:-
  • Грузоподъемность:25 350,00 кг

Габаритные размеры МАЗ 9398

  • Длина:12 370,00 мм
  • Ширина:2 500,00 мм
  • Высота:3 935,00 мм

Двигатель МАЗ 9398

  • Модель двигателя:-
  • Объем двигателя:-
  • Частота оборотов двигателя:-
  • Ход поршня двигателя:-

Ходовая часть МАЗ 9398

  • Дорожный просвет:-
  • Колеса:11,00R20 (300R508)
  • Количество колес:-
  • Количество осей:3,00 шт
  • Колея:-

Эксплуатационные характеристики МАЗ 9398

  • Колесная база:6 515,00+1 540,00+1 540,00 мм
  • Объем кузова:67,50 м³
  • Высота подъема:1 450,00 мм





9398
|
MAZ 9398
|
МАЗ 9398
|
Прицеп 9398
|
Прицеп МАЗ 9398






Энциклопедия СтройТех является открытой справочно-информационной системой.
Любой посетитель может свободно просматривать, копировать и изменять документы.
Информация предоставляется «как есть» и не может гарантировать правильность приведённых в ней данных.

• Увидели неточность - смело вносите свои правки.
• Не нашли нужного документа - добавление займет пару минут.

Команда Стройтех открыта для всего нового и улучшения старого - форма отправки предложений.

На правах рекламы:

www.stroyteh.ru

История МАЗ – Главная – Про МАЗ

Минский автомобильный завод сегодня выпускает автопоезда для международных и междугородних перевозок грузов, бортовые общетранспортные автомобили, автосамосвалы и самосвальные автопоезда, лесовозы, полноприводные автомобили и автомобили-шасси.

С 1947 по 1965 годы завод выпускал широко известные автомобили семейства МАЗ-200, а с 1966 года полностью перешел на выпуск автомобилей семейства МАЗ-500. Эти автомобили были значительным шагом вперед по сравнению с ранее выпускавшимися. В их конструкции впервые в практике отечественного автомобилестроения была применена схема опрокидывающейся кабины над двигателем, что позволило повысить грузоподъемность автомобиля, его маневренность, улучшить условия работы водителя. В семействе автомобилей МАЗ-500 была достигнута высокая степень унификации узлов и деталей.

Начиная с 1971 года завод взамен автомобилей семейства МАЗ-500 начал выпускать модернизированные автомобили семейства МАЗ-500А. А с 1978 года завод приступил к производству нового усовершенствованного семейства автомобилей МАЗ-5335, по многим параметрам отвечающих международным требованиям.

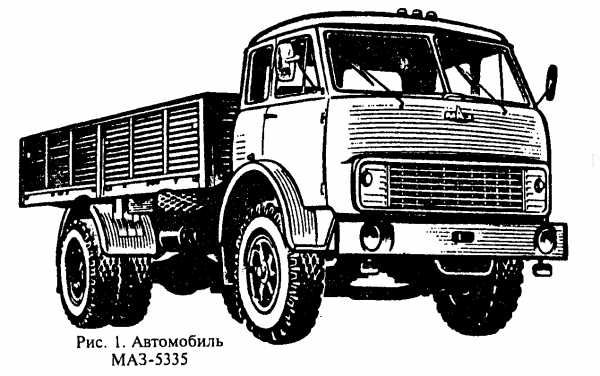

На базе автомобиля МАЗ-5335 завод выпустил семейство большегрузных автомобилей различного назначения: бортовые автомобили МАЗ-5335 (рис.1) и МАЗ-516Б (рис.2), автомобили-самосвалы МАЗ-5549 (рис.3), седельные тягачи МАЗ-5429 (рис.4), МАЗ-5430 и МАЗ-504В (модернизированный) (рис.5), которые по сравнению с автомобилями семейства МАЗ-500А обладают лучшими технико-эксплуатационными качествами.

В 1983 году завод перешел на серийный выпуск автомобилей и магистральных автопоездов нового поколения, базовыми моделями которых стали двух- и трехосные тягачи МАЗ-5432 и МАЗ-6422, отвечающие по технико-эксплуатационным, экономическим и эстетическим показателям уровню лучших зарубежных аналогов.

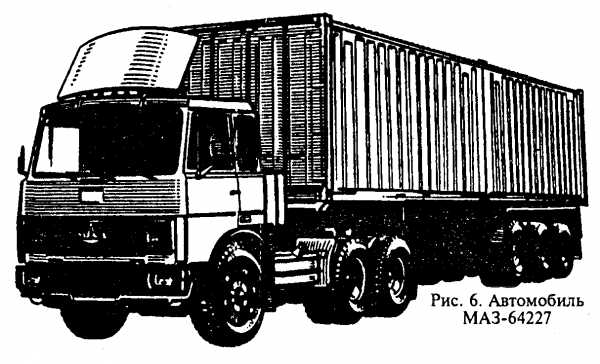

Трехосный седельный тягач МАЗ-64227 (рис.6) с приводом на средний и задний мост и двухосный седельный тягач МАЗ-54322 (рис.7) с приводом на задний мост максимально унифицированы. Основным полуприцепом для тягача МАЗ-64227 является МАЗ-9398, а для тягача МАЗ-54322 - полуприцеп МАЗ-9397. Высокие тягово-динамические качества новых автомобилей семейства МАЗ и хорошие показатели топливной экономичности достигнуты благодаря установке двигателей ЯМЗ-238ПМ и ЯМЗ-238ФМ с турбонаддувом, 8-ступенчатой коробки передач, рациональному выбору передаточного отношения ведущих мостов, улучшению аэродинамических качеств. Дальнейшим их совершенствованием стали модернизированные седельные тягачи МАЗ-64229 и МАЗ-54323.

Начало 90-х годов ознаменовалось созданием новых моделей двухосных и трехосных седельных тягачей МАЗ-54321 и МАЗ-64221, оснащенных двигателями Ярославского и Тутаевского моторных заводов, германской фирмы MAN.

В настоящее время завод выпускает автопоезда европейского класса в составе двухосных седельных тягачей МАЗ-54326 и МАЗ-54327 и трехосного полуприцепа МАЗ-9758. Эти автопоезда отвечают европейским требованиям и нормам безопасности, оборудованы антиблокировочной и противобуксовочной тормозными системами, системой ограничения максимальной скорости, современными светотехническими приборами, задней пневматической подвеской с электронной системой управления. Кроме того, автомобиль МАЗ-54326 оснащен экологически чистым и экономичным двигателем фирмы MAN.

Параллельно с МАЗами пятого поколения начат выпуск автомобилей нового поколения, полностью удовлетворяющих европейским требованиям к автомобилям такого же класса. В двух- и трехосных автомобилях нового модельного ряда МАЗ-5440 (рис.8) и МАЗ-6430 (рис.9) с высоким техническим ресурсом предусмотрено применение современных двигателей западноевропейских, американских и российских производителей. Помимо двигателей фирмы MAN к этим тягачам адаптированы также двигатели Детройт-Дизель, Перкинс и Камминс. Все двигатели по токсичности отработавших газов соответствуют нормам Евро-2.

Автомобили оборудованы высококомфортабельной кабиной увеличенного объема, двумя спальными местами, ведущими мостами увеличенной долговечности с оптимизированными передаточными числами (в зависимости от мощности двигателя, назначения автомобиля), пневматической подвеской, тормозной системой, рамой с новой конструкцией поперечин и др. Новые тягачи оснащены диагностическим бортовым оборудованием, антиблокировочной и противобуксовочной тормозными системами, электронным управлением пневмоподвеской, что соответствует лучшим зарубежным аналогам.

Современный трехосный бортовой автомобиль МАЗ-6301 с колесной формулой 6x2 грузоподъемностью 14 т с задней дополнительной вывешиваемой осью предназначен для работы в составе автопоезда полной массой 40 т.

Из специализированных автомобилей налажен выпуск новых моделей самосвалов: трехосного с колесной формулой 6x4 МАЗ-5516 (рис.10) и на его базе полноприводного с колесной формулой 6x6 МАЗ-55165, а также самосвального автопоезда МАЗ-64228 с полуприцепом МАЗ-9506 (рис.11).

Полноприводной автомобиль высокой проходимости МАЗ-6317 (рис.12) с колесной формулой 6x6 платформенного типа и на его базе седельный тягач МАЗ-6425 предназначены для перевозки грузов по бездорожью в условиях Крайнего Севера и Сибири. Конструкция этих автомобилей по техническому уровню и оснащенности соответствует лучшим мировым образцам данного класса.

На базе автомобилей МАЗ-6317 выпускается коммерческая модификация автомобиля МАЗ-63171 (рис.13) с колесной формулой 6x6 с двухскатной ошиновкой и тентовой бортовой платформой.

Сегодня продукция завода составляет десятки моделей и модификаций двух- и трехосных седельных тягачей, грузовых автомобилей, самосвалов, лесовозов, шасси под комплектацию крановыми и буровыми установками, цистернами, топливозаправщиками, коммунальной и дорожной техникой и отвечает требованиям современного рынка.

Современные конструкции автомобилей семейства МАЗ максимально унифицированы, поэтому здесь подробно описаны вопросы технического обслуживания и ремонта базовых моделей двухосного бортового автомобиля МАЗ-5335 и трехосного седельного тягача МАЗ-64227 как автомобилей широкого назначения.

Для других моделей и модификаций автомобилей изложены только особенности обслуживания и ремонта агрегатов, узлов и деталей, отличных от базовых моделей.
