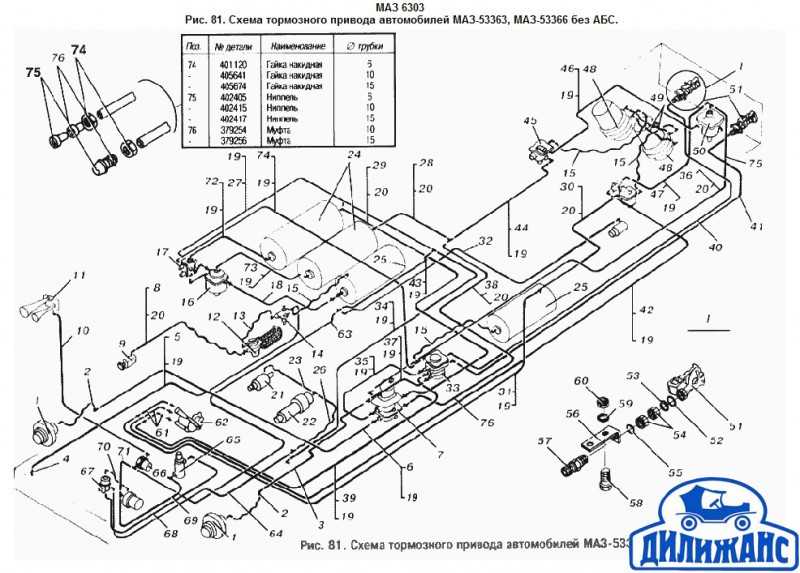

Схема тормозного привода автомобиля МАЗ-54323 Общий (см. мод-ции) схема и установка
- Установка и применение
- МАЗ
- Общий (см. мод-ции)
- Схема тормозного привода автомобиля МАЗ-54323
Данные каталоги размещены на сайте исключительно в информационных целях
zoom-inzoom-outenlargeshrinkcircle-rightcircle-leftfile-text2infocart1
2
2
2
2
2
2
2
2
2
2
2
2
3
4
5
5
5
5
5
5
6
7
7
8
8
9
10
11
12
12
13
14
15
16
16
17
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
51
52
53
54
55
56
56
57
Можно заказать у нас
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3519200 | 100-3519200 | Камера тормозная задняя | Перейти в каталог |
| 8 | 6422-3506094 | Шланг | Перейти в каталог |
| 16 | 5336-3513015 | Ресивер | Перейти в каталог |
| 17 | 6303-3513015-10 | Ресивер | Перейти в каталог |
| 21 | 11-3518010 | Клапан ускорительный | Перейти в каталог |
| 26 | 6422-3506085-01 | Шланг к задним тормозным камерам | Перейти в каталог |
| 35 | 100-3514008 | Кран с рычагом в сборе | Перейти в каталог |
| 37 | 100-3512010 | Регулятор давления в сборе | Перейти в каталог |
| 38 | 100-3536010 | Предохранитель против замерзания | Перейти в каталог |
| 42 | 100-3537110 | Кран моторного тормоза | Перейти в каталог |
| 55 | 100-3570210 | Цилиндр | Перейти в каталог |
| 56 | 5336-3519210 | Камера тормозная передняя | Перейти в каталог |
| 57 | 5336-3519200 | Камера тормозная задняя | Перейти в каталог |
Перейти к списку запчастей на МАЗ
Полный список запчастей узла
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3519200 | 100-3519200 | Камера тормозная задняя | Перейти в каталог |
| 24.3519200-01 | 24.3519200-01 | Камера тормозная задняя | |
| 1 | 64229-3506130-10 | Трубка | |
| 2 | 008-011-19-2-3 | Кольцо | |
| 3 | С40-3721000 | Сигнал пневматический | |
| 4 | 504В-3506197-И | Трубка со шлангом в сборе | |
| 5 | 012-016-25-2-3 | Кольцо | |
| 6 | 6422-3506142-10 | Трубка | |
| 7 | 64229-3506282-10 | Трубка | |
| 8 | 6422-3506094 | Шланг | Перейти в каталог |
| 9 | 54323-3506134 | Трубка | |
| 10 | 54323-3506112-20 | Трубка | |
| 11 | 5336-3506187-01 | Шланг к клапану четырехконтурному | |
| 12 | 5549-3506187-02 | Шланг | |
| 13 | 54323-3506184 | Трубка | |
| 14 | 54323-3506194 | Трубка | |
| 15 | 54323-3506193 | Трубка | |
| 16 | 5336-3513015 | Ресивер | Перейти в каталог |
| 17 | 6303-3513015-10 | Ресивер | Перейти в каталог |
| 18 | 54323-3506158-10 | Трубка | |
| 19 | 54323-3506136 | Трубка | |
| 20 | 54323-3506240 | Трубка | |
| 21 | 11-3518010 | Клапан ускорительный | Перейти в каталог |
| 22 | 54323-3506188 | Трубка | |
| 23 | 100. 3562010 | Клапан двухмагистральный | |
| 24 | 54323-3506180 | Трубка | |
| 25 | 5434-3506098 | Шланги с соединителем | |
| 26 | 6422-3506085-01 | Шланг к задним тормозным камерам | Перейти в каталог |
| 27 | 100-3533010 | Регулятор тормозных сил | |
| 28 | 54323-3506289-10 | Трубка | |
| 29 | 5336-3506085-01 | Шланг к передним тормозным камерам | |
| 30 | 54323-3506243-10 | Трубка | |
| 31 | 943. 002.521.0 | Клапан управления прицепом | |
| 32 | 64229-3506132-10 | Трубка | |
| 33 | 64229-3506183-10 | Трубка | |
| 34 | 54323-3506146-10 | Трубка | |
| 35 | 100-3514008 | Кран с рычагом в сборе | Перейти в каталог |
| 36 | 64229-3506283-10 | Трубка | |
| 37 | 100-3512010 | Регулятор давления в сборе | Перейти в каталог |
| 38 | 100-3536010 | Предохранитель против замерзания | Перейти в каталог |
| 39 | 943. 702.120.0 | Клапан четырехконтурный | |
| 40 | 11.3511010 | Влагоотделитель в сборе | |
| 41 | 961.702.005.0 | Кран тормозной | |
| 42 | 100-3537110 | Кран моторного тормоза | Перейти в каталог |
| 43 | 5336-3570234 | Трубка | |
| 44 | 5336-3570230 | Трубка | |
| 45 | 64221-3537020-20 | Трубка | |
| 46 | 64229-3506139-10 | Трубка | |
| 47 | 64226-3570240-10 | Трубка | |
| 48 | 54323-3506248 | Трубка | |
| 49 | 64226-3570212-10 | Трубка | |
| 50 | 16. 3741000 | Клапан пневматический | |
| 51 | 5516-1115040 | Трубка | |
| 52 | 64226-3506316 | Трубка | |
| 53 | 64229-3506336-20 | Трубка | |
| 54 | 64229-3506337-20 | Трубка | |
| 55 | 100-3570210 | Цилиндр | Перейти в каталог |
| 56 | 100-3519210-01 | Тормозная камера | |
| 56 | 5336-3519210 | Камера тормозная передняя | Перейти в каталог |
| 57 | 5336-3519200 | Камера тормозная задняя | Перейти в каталог |
Перейти к списку запчастей на МАЗ
Название:
Номер:
Примечание:
Тормоза МАЗ – устройство, принцип действия • Ремавтоснаб
24.
12.2020
Традиционная система тормозов МАЗ представляет собой тормозной механизм с пневматическим приводом. Его надежность и эффективность достигается за счет раздельного торможения передних и задних колес. В целом механизм колесной пары устроен одинаково. В центре закреплен съемный барабан цилиндрической формы. Он монтируется болтами на ступицу колеса. На него установлен диск, внутри – две колодки со съемными накладками и система привода. С расширенной стороны барабана расположен буртик с прорезями. Их может быть от 6 до 12 штук. Чем больше прорезей, тем тяжелее и массивнее сам барабан.
На передней и задней оси барабан крепится по-разному. Для передней требуется односкатная ошиновка, на других — двускатная. В первом случае колесный диск монтируется на барабан, во втором – во внутреннем колесе. Таким образом, ремонт тормозной системы задней и средней оси сложнее, чем устройство переднего тормоза МАЗ.
Чтобы понять, как работают тормоза МАЗ, достаточно представлять традиционное устройство тормозной системы грузового транспорта – работу раздельных пневматических приводов для передних и задних колес.
После нажатия на педаль тормоза, в тормозные камеры поступает сжатый воздух. Он не выходит из камеры благодаря компрессору с обратным клапаном. Давление в системе возрастает. Поршни камер под давлением воздуха толкают регулировочный рычаг. Торможение происходит при помощи стяжных пружин колодок. Скорость автомобиля падает.

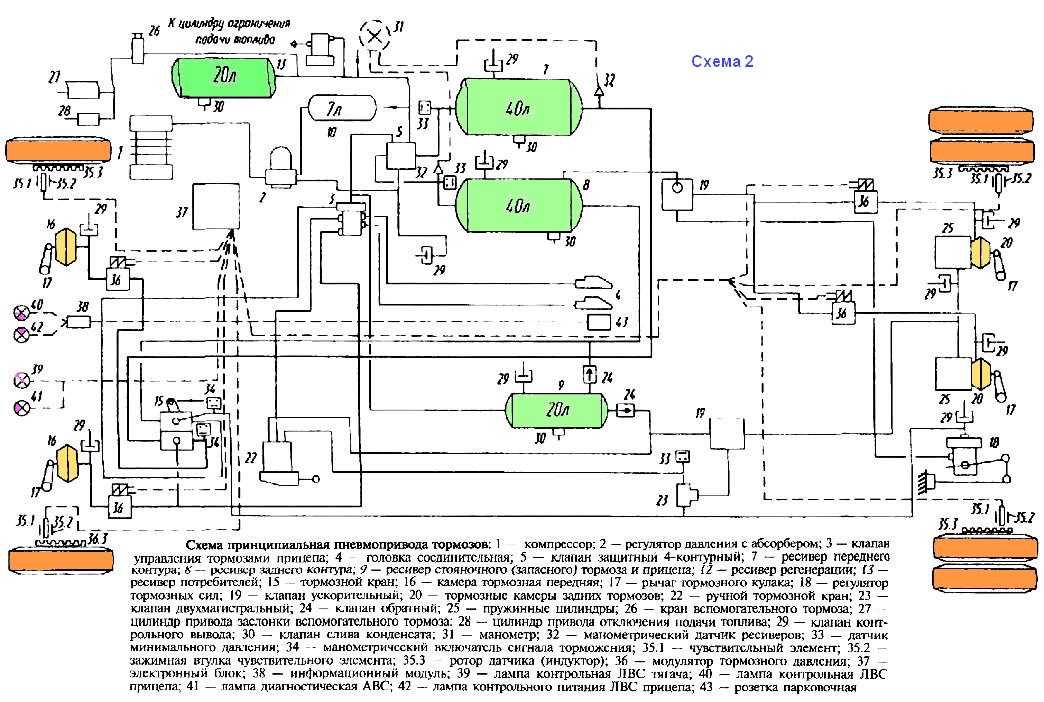

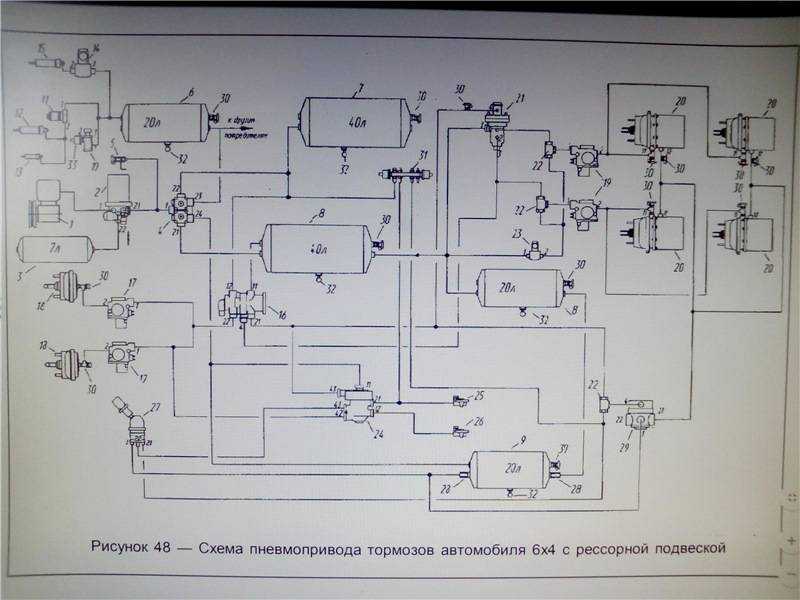

Пневматическая схема тормозов МАЗ облегчает работу водителя и повышает эффективность действия колесных тормозов при сравнительно небольших усилиях. Это важно в управлении техникой большой грузоподъемности или при одновременном торможении тягача и прицепа.
Виды барабанов
Существует несколько типов тормозных агрегатов: барабан передней оси, задней, универсальный механизм (на некоторых моделях устанавливаются как на передние, так и на задние колеса) и барабаны полуприцепов.
Барабаны делятся также по типоразмеру. Самый распространенный рабочий диаметр 42 см. Последний новый размер – 32, 5 см – появился на барабанах новых МАЗ «Зубренок».
Барабаны МАЗ изготавливают из серого чугуна.
Его свойства делают агрегат массивным и долговечным. За счет тяжести материала схема тормозов МАЗ приобретает высокий коэффициент трения, что значительно облегчает процесс торможения.
Устройство тормозов МАЗ не требует пристального внимания и частого обслуживания. Однако со временем из-за большой нагрузки изнашиваются отдельные детали механизма, что сказывается на эффективности торможения. Чаще всего коробка выходит из строя от излишней нагрузки или в результате нарушения сроков замены масла. Особое внимание стоит уделять тормозным колодкам и барабану.
Как правило, большинство автопарков и ремонтников знают средний срок службы оборудования и пробег автомобиля. Бывают случаи, когда барабан требует замены раньше срока, например, трещина в конструкции или биение колеса по причине неправильной установки барабана. Своевременная проверка отдельных элементов системы тормозов МАЗ, а также грамотный монтаж позволит избежать поломок техники и полной замены механизма.
К тому же, своевременный ремонт и внимательное отношение к большегрузной технике – залог безопасности водителя, груза и всех участников дорожного движения.
