Маз 543 м фото – Евгений Кочнев. Семейство МАЗ-543. Секретные автомобили Советской Армии. История России. Библиотека.

Содержание

Автомобили ракетных войск Советской армии

В советские времена мы даже предположить не могли, что за эффектной парадной мощью Страны Советов существует скрытая от посторонних глаз огромная армия специальной и весьма оригинальной автотехники, никогда не выезжавшей из отдаленных и строго засекреченных мест дислокации.
Ее главным предназначением являлись обеспечение постоянной боевой готовности ракетных комплексов, транспортировка и установка мелких частей баллистических ракет, обслуживание боевых и вспомогательных машин и предоставление их экипажам достойных условий долговременной службы «в четырех стенах» во время патрулирования и дальних походов подвижных стратегических систем. Все эти заботы легли на мощные плечи автомобилей-шасси МАЗ-543А и МАЗ-543М.

Транспортно-установочный агрегат 5Т92 комплекса противоракетной обороны А-135 «Амур» на шасси МАЗ-543М

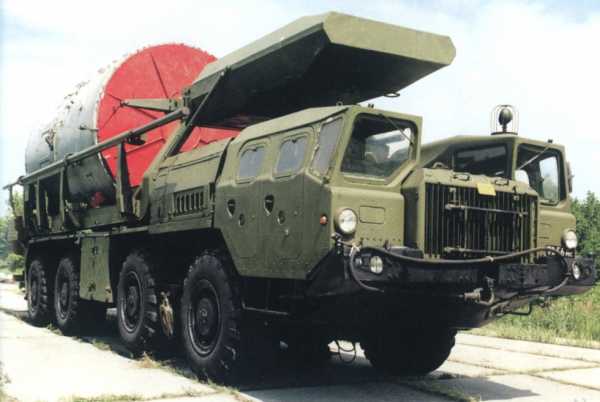

Спецмашина на шасси МАЗ-543А для транспортировки и установки частей контейнеров баллистических ракет

Машина обеспечения боевого дежурства с типовым кузовом на автомобиле МАЗ-543М

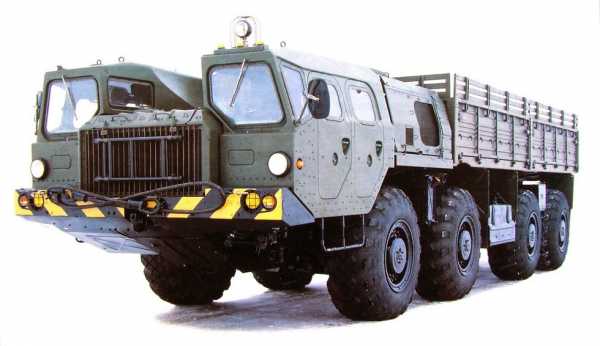

Автомобиль МАЗ-543М с оснащением для транспортировки и перегрузки ракет системы ПРО

Транспортно-установочные и перегрузочные машины

Мы уже рассказывали о самоходных установщиках баллистических ракет, составлявших тяжелые многоосные автопоезда со специальными перегрузочными средствами. На долю более компактных и маневренных одиночных машин МАЗ-543 осталось проведение вспомогательных операций по транспортировке и установке так называемых запчастей – секций транспортно-пусковых контейнеров (ТПК) и малогабаритных элементов ракет.

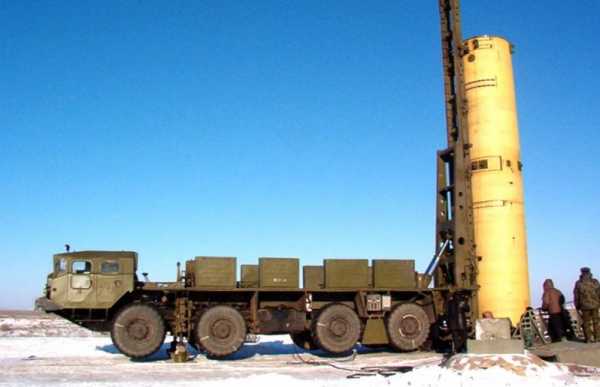

Машина ТУАП для монтажа переходников контейнеров межконтинентальных ракет

Первые транспортно-установочные агрегаты ТУАП на шасси МАЗ-543А служили для доставки и перегрузки в шахтную пусковую установку (ШПУ) полых цилиндрических колец-переходников, которые использовали при сборке ТПК ряда межконтинентальных баллистических ракет. Машины снабжались сварной подъемной П-образной рамой (стрелой), вдоль которой при помощи электрической лебедки и тросово-лебедочного привода передвигалась поперечная траверса с переходником. Аналогичная машина ТУАН служила для монтажа надставок в спецсооружениях для состыковки с ранее смонтированными элементами.

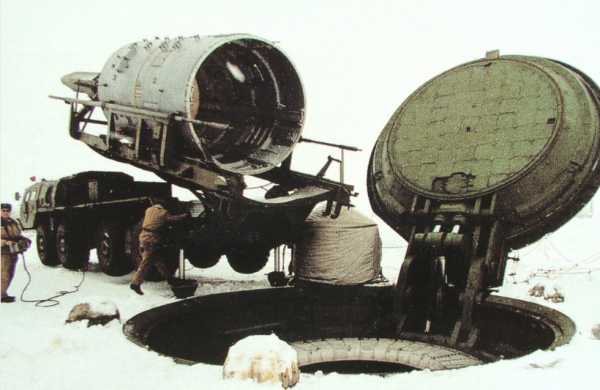

Перегрузка в шахтную пусковую установку переходника ракетного контейнера

Сходная по общей схеме транспортно-заряжающая машина (ТЗМ) 5Т92 на шасси МАЗ-543М применялась в составе шахтного комплекса А-135 «Амур» противоракетной обороны (ПРО) Центрального региона России, принятого на вооружение в 1996 году и не имевшего аналогов в мире. Он включал стартовые позиции сверхскоростных ядерных противоракет 51Т6 дальнего перехвата и ближнего 53Т6 с дальностью поражения 80 км. Роль ТЗМ свелась к элементарной операции подъема ТПК с ракетой 53Т6 в вертикальное рабочее положение и последующего опускания его в ШПУ.

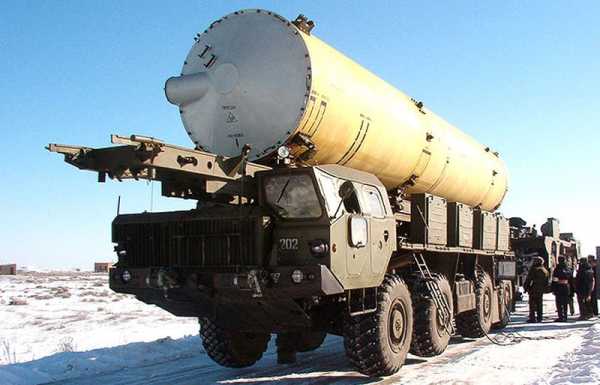

Транспортно-установочный агрегат 5Т92 с противоракетой 53Т6 комплекса ПРО «Амур»

Для доставки ТПК с ракетой 53Т6 на стартовую позицию применялась транспортная машина 5Т93 с неподвижной горизонтальной рамой с продольными направляющими, по которым контейнер перекатывали прямо на установщик 5Т92. Питание всех электрических систем осуществлялось от внешней сети.

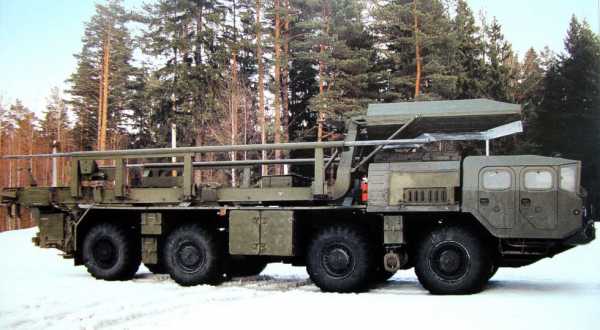

Агрегат 5Т93 с продольной рамой и направляющими для перегрузки ракеты на машину 5Т92

В 1980-е годы для транспортировки и установки агрегатно-приборного блока межконтинентальных баллистических ракет использовался тяжелый установщик 15Т245 на автомобиле МАЗ-543М с мощным перегрузочным гидрокраном.

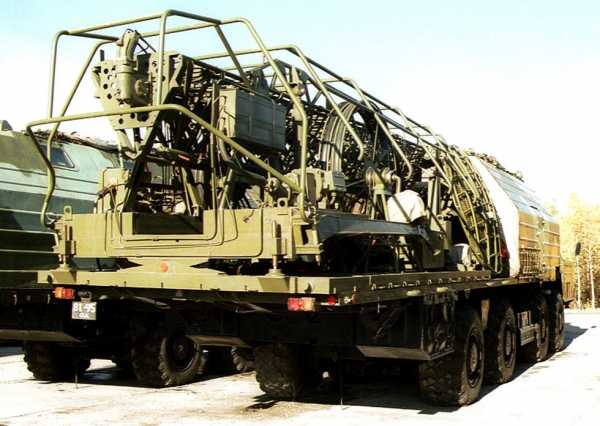

Тяжелая погрузочно-установочная машина 15Т245 на автомобиле МАЗ-543М

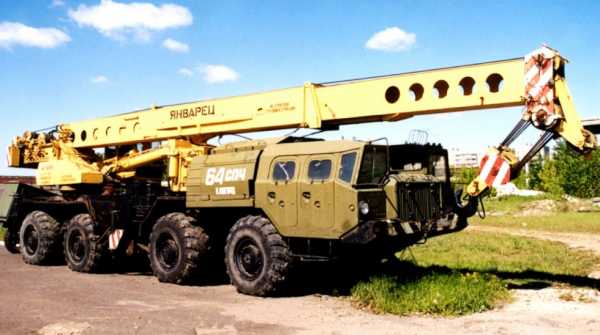

Единственным «нормальным» погрузочно-разгрузочным средством на шасси МАЗ-543А являлся автономный 25-тонный гидравлический автокран КС-5571 с несколькими системами безопасности, построенный Одесским крановым заводом специально для проведения различных перегрузочных операций в системе РВСН. Всё его оборудование помещалось на опорно-поворотной платформе со вспомогательным 50-сильным дизелем Д-144 воздушного охлаждения для привода гидронасоса.

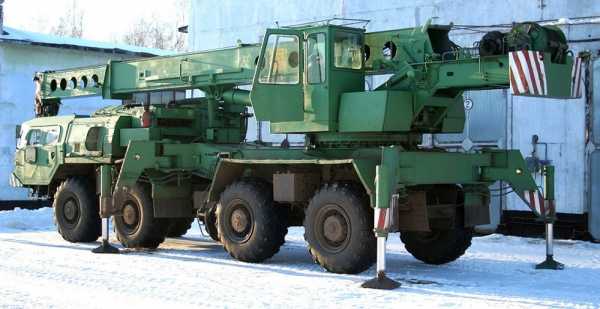

Автокран КС-5571 при перегрузке переходника ракетного контейнера на агрегат ТУАП

Машины обеспечения ракетных комплексов

К этой многочисленной категории в системе РВСН относились автономные машины боевого, технического и бытового обеспечения личного состава мобильных стратегических ракетных комплексов, осуществлявших боевое дежурство в движении по грунтовым дорогам с заданными маршрутами перемещения.

Они проходили по безлюдным районам с неблагоприятными климатическими условиями при полном отсутствии ремонтных баз, источников электроэнергии, водоснабжения, объектов питания и помещений для размещения и отдыха личного состава. Компенсировать все эти невзгоды пришлось автомобилям МАЗ-543А и МАЗ-543М с обитаемыми кузовами-фургонами различного назначения, из которых формировали колонны машин обеспечения, сопровождавшие многоосные ракетные системы.

Такие агрегаты входили также в состав мобильных зенитных систем ПВО, в береговые комплексы и иные войсковые части, размещенные в стороне от населенных пунктов. Так в Советской армии впервые был образован принципиально новый класс военной автотехники, которой не обладали наиболее развитые страны мира.

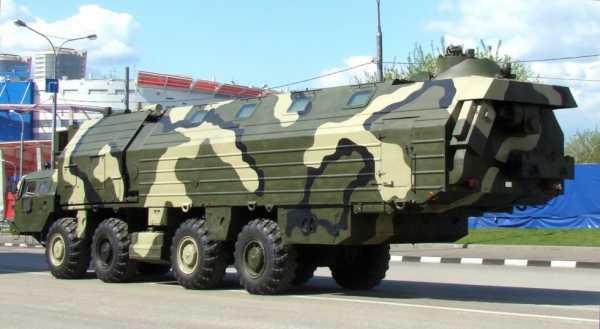

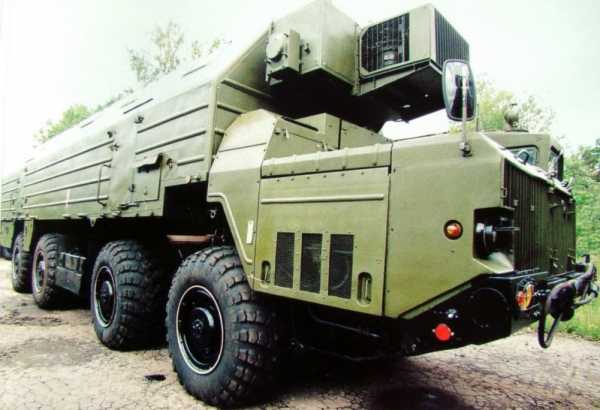

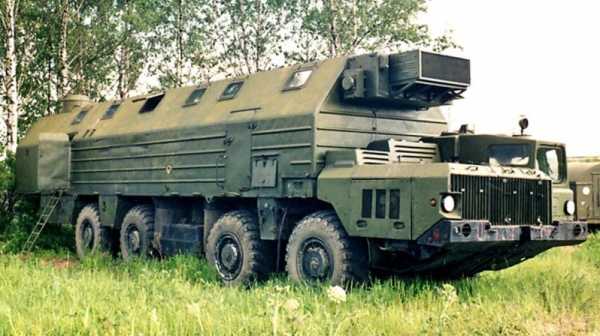

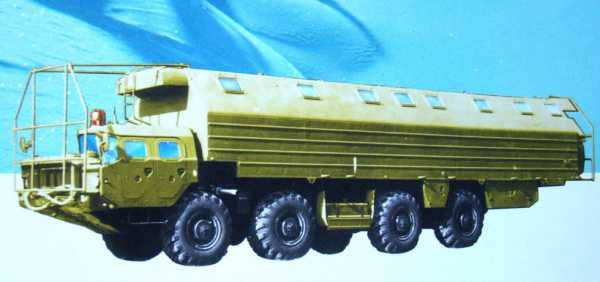

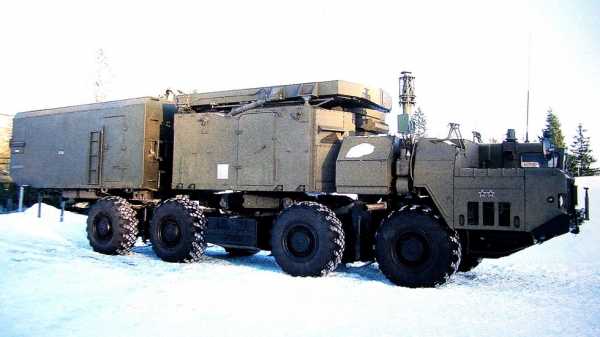

Самая распространенная машина боевого дежурства 15В148 в типовом кузове на шасси МАЗ-543М

Машина боевого дежурства берегового артиллерийского комплекса «Берег» (реконструкция ЦКБ «Титан»)

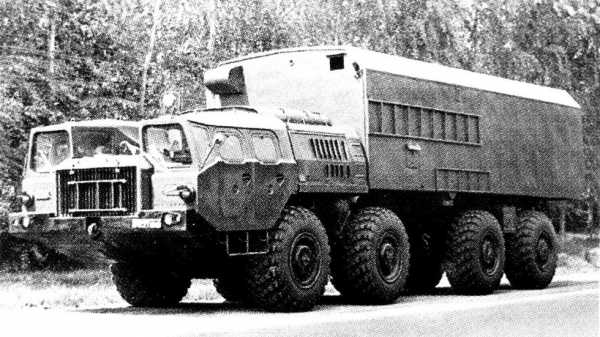

Уникальная мобильная гостиница 15Т118 для временного проживания личного состава

Первоначально в наборы такой техники входили специализированные мастерские и мощные дизельные электростанции для обеспечения потребителей электроэнергией в полевых условиях или в аварийной ситуации. Впоследствии наибольшее распространение получили машины охраны и обороны ракетных систем и подвижные средства жизнеобеспечения – автомобили для питания, отдыха и временного проживания военнослужащих. Их максимально допустимая скорость движения по грунтовым дорогам не превышала 40 км/ч.

Основной в системе РВСН была передвижная многоцелевая мастерская 15Т401, смонтированная в укороченном кузове на шасси МАЗ-543А с дизельными электрогенераторами и комплектом специального ремонтного оборудования. Она служила для проведения в полевых условиях полного цикла слесарных, сварочных, электротехнических и малярных работ, технического обслуживания и аварийной буксировки подвижных технических средств ракетных войск.

Модульная дизельная электростанция РВСН 15Н1061М на шасси МАЗ-543А

Автономная многоцелевая электростанция 15Н1061М с глухим кузовом на таком же шасси была оснащена четырьмя дизель-электрическими агрегатами общей мощностью 84 кВт, из которых обычно работали только три установки, а четвертая оставалась запасной. Для их питания служила цистерна на 4 300 литров топлива, которых хватало на семь суток непрерывной работы.

Первой машиной дежурной смены, охраны, обороны и караула (МДСО) был автофургон 15Я55 для защиты ракетного комплекса «Темп-С», несения боевого дежурства и отдыха личного состава в полевых условиях. В начале 1970-х первые образцы были смонтированы на шасси МАЗ-543В, а затем перебазировались на автомобили МАЗ-543М. Все их оборудование помещалось в удлиненном герметизированном кузове с несколькими раздельными помещениями и прямоугольными световыми люками в боковых скосах крыши.

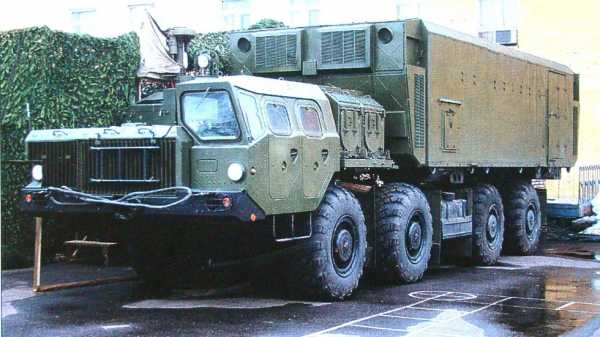

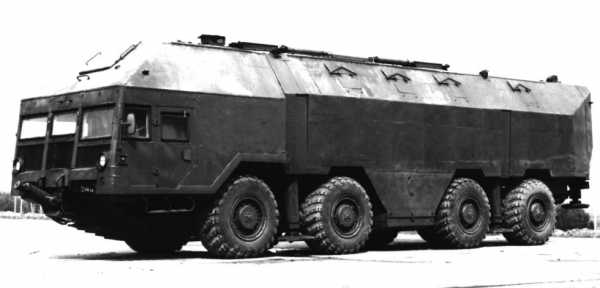

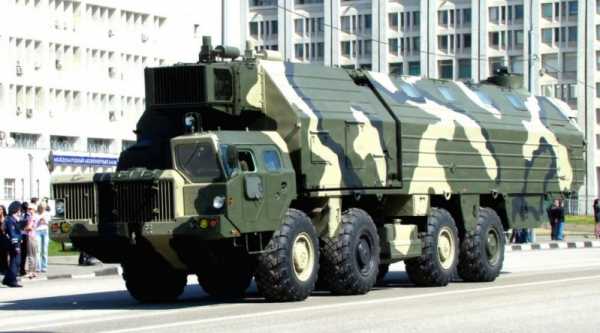

Машина дежурной смены, охраны и караула 15Я55 на шасси МАЗ-543М для комплекса «Пионер»

В переднем техническом отсеке находились пульты охраны, за ним размещались купе со спальными местами для десяти человек, сиденьями и столиком. В заднем помещении имелись сейф для боеприпасов, пирамида для стрелкового оружия и доступ к башенной установке с крупнокалиберным пулеметом кругового обстрела с дальностью стрельбы 850 метров. Питание всех систем машины осуществлялось от мобильной электростанции.

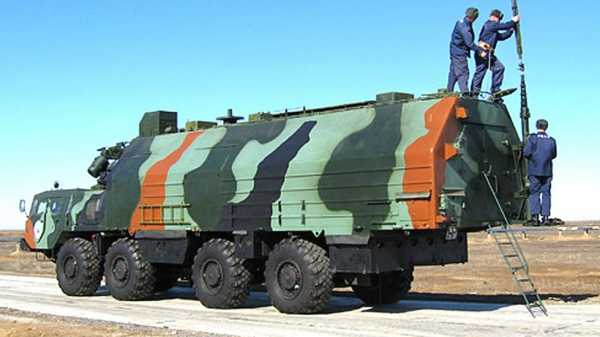

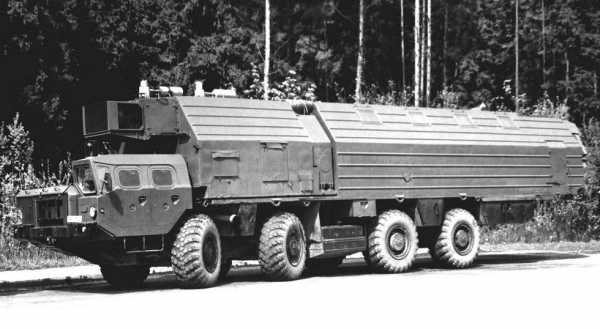

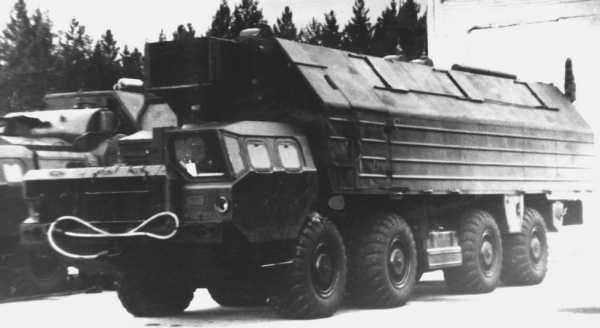

Комплексная автономная машина боевого дежурства 15В148 на автомобиле МАЗ-543М

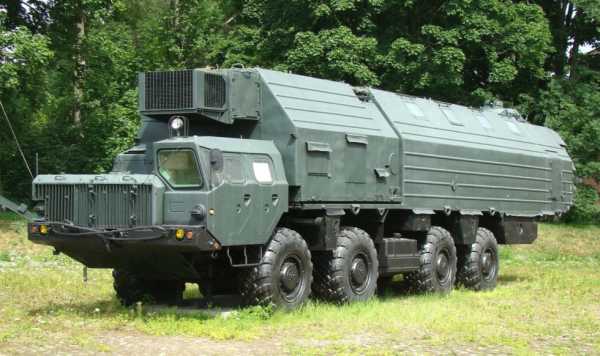

Комплексная автономная машина боевого дежурства 15В148 на автомобиле МАЗ-543М

Развитием этой конструкции стали машины обеспечения боевого дежурства (МОБД) на автомобилях МАЗ-543М. В 1985 году на вооружение приняли самую распространенную автономную версию 15В148 с каркасно-металлическим кузовом, входившую в состав комплексов «Пионер» и «Тополь». Фактически это было самостоятельное подвижное караульное помещение с собственными системами водоснабжения и электропитания от двух дизель-генераторов, более удобными условиями для работы, отдыха и питания членов боевых расчетов.

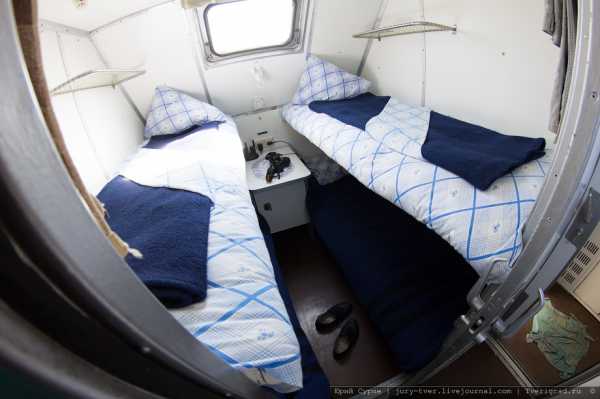

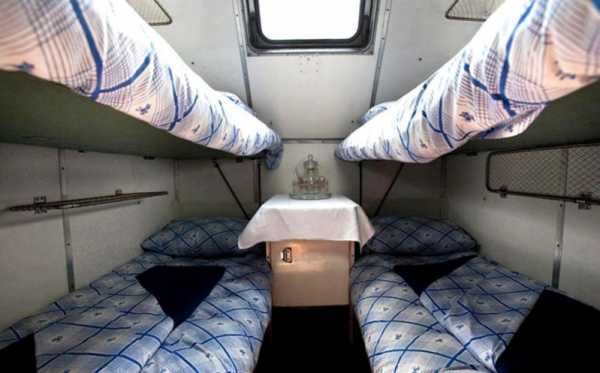

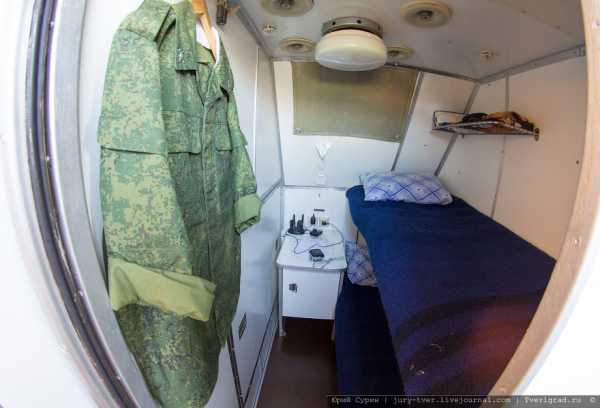

Четырехместное купе с двухъярусными спальными местами и тумбочкой

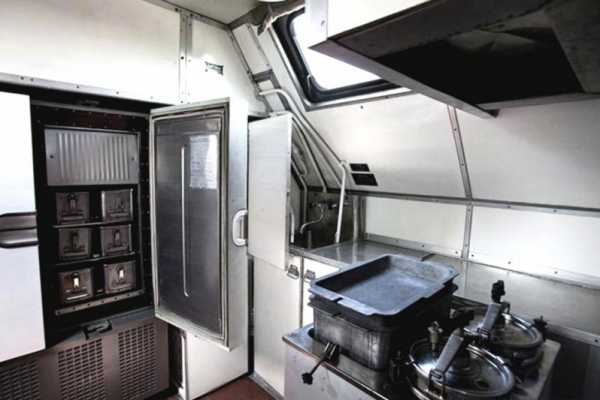

Фрагмент кухонного блока с холодильником и местами для продуктов

fishki.net

МАЗ-543М: колеса комплекса С-300 - Колеса.ру

Это уже третий материал, посвященный минскому тягачу – в первой части мы подробно изучили его конструкцию и достоинства, а во второй – вспомнили советские ракетные комплексы «Темп-С» и «Рубеж». Теперь перейдем к боевым профессиям самого совершенного для своего времени базового автомобиля-шасси МАЗ-543М. Помимо С-300 вспомним также мощную установку залпового огня «Смерч» и артиллерийский береговой комплекс «Берег». Все они, кстати, до сих пор остаются на вооружении.

Мощная боевая машина «Смерч-М» на автомобиле МАЗ-543М (фото автора)

Первая четырехзарядная зенитная установка комплекса С-300 на шасси МАЗ-543М

Наиболее совершенная пусковая система зенитного комплекса «Фаворит» (фото автора)

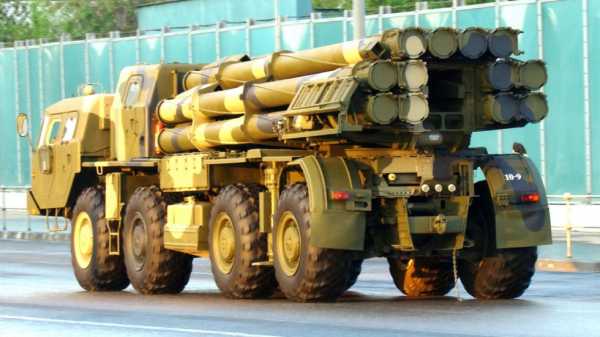

Система залпового огня «Смерч»

До настоящего времени реактивная система залпового огня (РСЗО) на шасси МАЗ-543М остается наиболее мощной, точной и дальнобойной, одной из лучших и самых совершенных отечественных установок такого типа, не имевшей иностранных аналогов. Ее первые образцы появились в начале 1980-х. После государственных испытаний машина была принята на вооружение в конце 1987 года как РСЗО 9К58 «Смерч» и поступила для серийного изготовления на Пермский машиностроительный завод имени В. И. Ленина (с 1991 года — ОАО «Мотовилихинские заводы»).

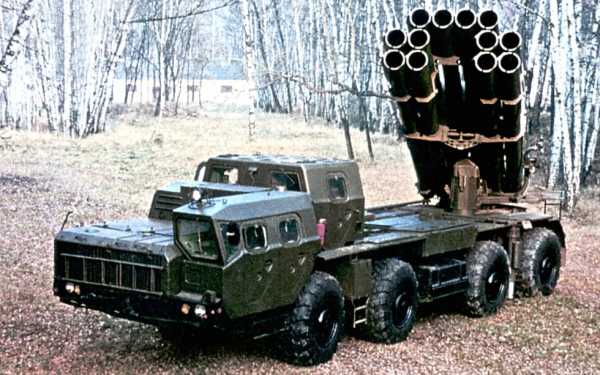

Прототип пусковой установки системы залпового огня «Смерч» (фото автора)

Пусковая установка 9А52, или боевая машина БМ-30, снабжалась П-образным пакетом из 12 гладкостенных трубчатых направляющих калибра 300 мм, с которых производился запуск различных типов реактивных снарядов с твердотопливными двигателями и раскрывавшимися при старте стабилизаторами. С внутренней стороны направляющие имели винтовые пазы для раскрутки снарядов вокруг продольной оси, что обеспечивало повышенную точность попадания (до 150 м) и поражение сил противника на площади до 40 гектаров при дальности стрельбы 70 км.

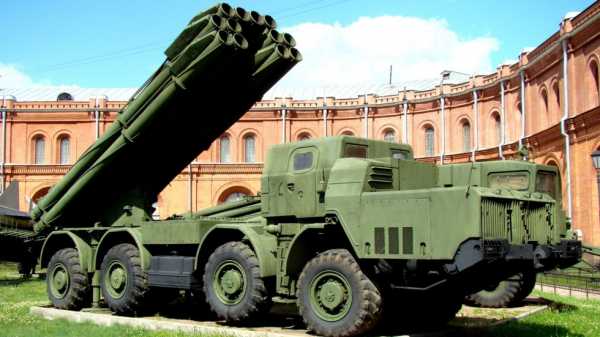

Пусковая установка 9А52 комплекса «Смерч» на шасси МАЗ-543М (из проспекта «Росвооружение»)

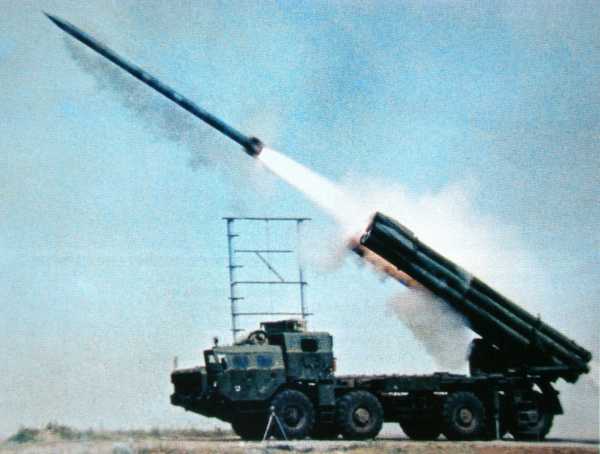

Запуск реактивного снаряда из установки «Смерч» (из архива НИИЦ АТ)

На базовом шасси были смонтированы поворотная платформа для боевой установки, электрогенератор и гидравлические опоры для вывешивания задней части машины при стрельбе. За моторным отсеком помещалась дополнительная закрытая остекленная кабина с рабочими местами для четырех членов боевого расчета, аппаратурой наведения и пультом управления. При массе около 44 т машина развивала скорость 60 км/ч.

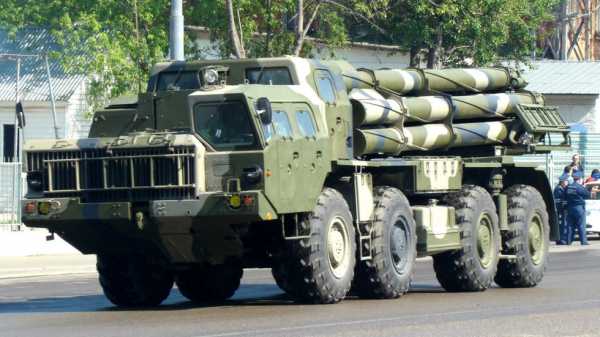

Модернизированная пусковая установка «Смерч-М» в российской армии (фото автора)

Боевая 12-зарядная установка «Смерч-М» в боевом положении (из проспекта «Росвооружение»)

С 1989 года выпускалась модернизированная РСЗО 9К58-2 «Смерч-М» с пусковой установкой 9А52-2, стрелявшей несколькими новыми видами снарядов повышенной точности. В ее состав входили автоматизированные электронные системы наведения и управления огнем, обеспечивавшие спутниковую связь, навигацию и ориентирование боевой машины на местности. Модернизация позволила сократить боевой расчет до трех человек, увеличить дальность стрельбы до 90 км и поражаемую площадь — до 67 гектаров.

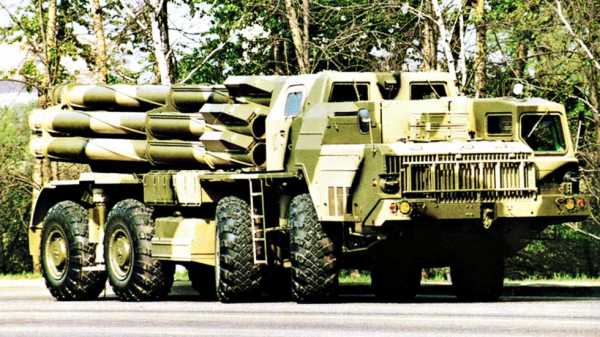

РСЗО «Смерч-М» с остекленной четырехместной кабиной управления огнем (фото автора)

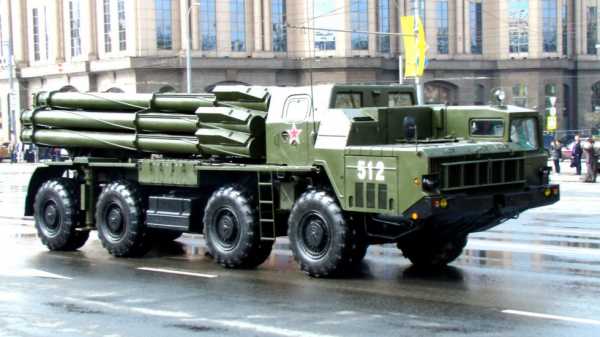

Установка залпового огня «Смерч-М» возвращается с военного парада (фото автора)

В состав РСЗО «Смерч» входила транспортно-заряжающая машина (ТЗМ) 9Т234 на шасси МАЗ-543А с открытой низкобортной цельнометаллической грузовой платформой для перевозки 12 реактивных снарядов, достаточных для проведения одного залпа. Их перегрузка на боевую машину производилась с помощью собственного двухсекционного гидрокрана.

Бортовая ТЗМ 9Т234 комплекса «Смерч» на шасси МАЗ-543А с гидрокраном (из архива НИИЦ АТ)

В комплексе «Смерч-М» применялась модернизированная ТЗМ 9Т234-2, весившая на одну тонну больше. В дальнейшем на шасси МАЗ-543М была разработана оригинальная бикалиберная РСЗО «Торнадо» с артиллерийской частью из комбинации систем «Смерч» и «Ураган».

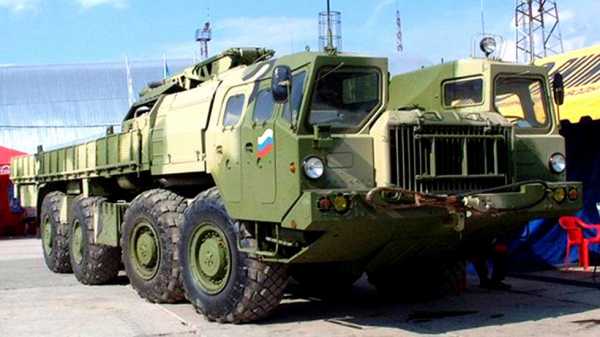

Модернизированная бортовая ТЗМ системы залпового огня «Смерч-М»

Заряжающая машина 9Т234-2 с запасом из 12 снарядов (из проспекта «Росвооружение»)

После того как в середине 1980-х к лицензионной сборке базового автомобиля МАЗ-543 приступила китайская фирма Wanshan, различные варианты советского «Смерча» монтировали на четырехосном шасси WS-2400 с более просторной кабиной. В китайской маркировке они носили обозначения А-100 и PHL-03. По официальным данным дальность поражения таких систем достигала 80 км, максимальная скорость — 80 км/ч.

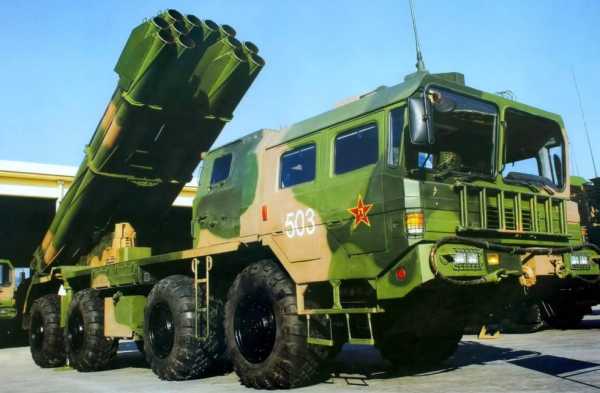

Китайский «Смерч» — пусковая установка А-100 на шасси Wanshan WS-2400

Береговой артиллерийский комплекс «Берег»

Уникальный подвижный комплекс береговой обороны А-222 «Берег» ВМФ СССР служил для охраны морского побережья, поражения надводных кораблей и десанта противника на подступах к береговой линии и был способен к ведению активных автономных боевых действий в течение семи суток. Его разработка началась в конце 1976-го в СКБ-2 предприятия «Баррикады», в 1980 году его сборку передали на одноименный завод. Первый опытный образец появился там только в январе 1987-го и поступил на испытания под Севастополем.

Береговой артиллерийский комплекс «Берег» на трех автомобилях МАЗ-543М (из архива завода «Баррикады»)

Главной составляющей комплекса А-222 являлась мощная самоходная артиллерийская установка (САУ) А222-С1 на шасси МАЗ-543М с четырьмя домкратами и опорно-поворотным устройством с массивной башней и морским артиллерийским орудием калибра 130 мм с дальностью эффективной стрельбы 23 км. В ней размещались также места шести членов экипажа, системы управления, наблюдения и наведения, а также боезапас на 44 выстрела. Для питания электрооборудования за кабиной водителя автомобиля имелся отсек с электрогенератором и блоком аккумуляторных батарей. Боевая масса всей системы достигала 44 т.

Самоходная артиллерийская установка А222-С1 с пушкой калибра 130 мм

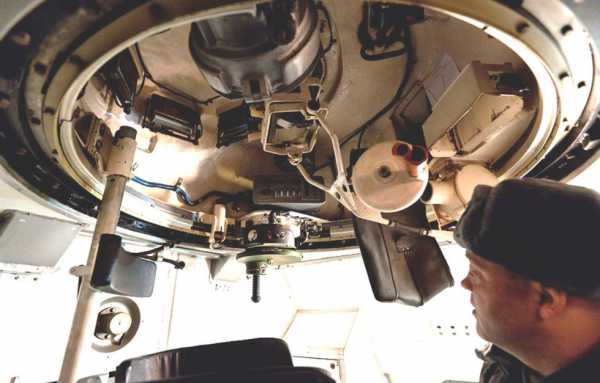

САУ комплекса «Берег» с шестиместной поворотной башней (из архива СКБ-1 МАЗ)

В начале 1990-х в Крыму проводили государственные испытания береговой батареи из двух комплексов «Берег», после чего в одностороннем порядке они были включены в состав военно-морских сил Украины. После разрешения взаимных притязаний в 1996-м комплекс «Берег» был поставлен на вооружение ВМФ Российской Федерации и в августе 2003-го заступил на боевое дежурство.

Пусковые установки зенитной ракетной системы С-300

С начала 1980-х годов важнейшей сферой применения автомобилей МАЗ-543М стало использование их в качестве мобильной основы нескольких типов ракетных пусковых установок серии 5П85 новой наиболее совершенной советской зенитной ракетной системы (ЗРС) С-300 войск ПВО СССР. Она служила для обороны важнейших промышленных, военных и жилых объектов от нападения различных видов вражеских летательных аппаратов. Доработка шасси состояла в установке четырех гидравлических опор и отдельных кабин-контейнеров для боевого расчета с аппаратурой наведения и управления.

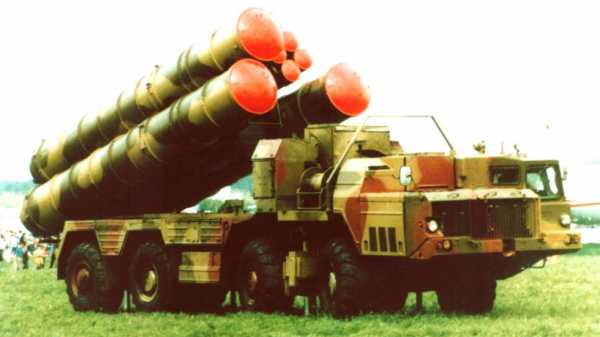

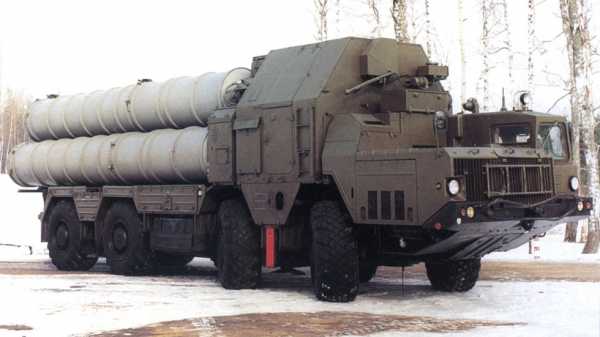

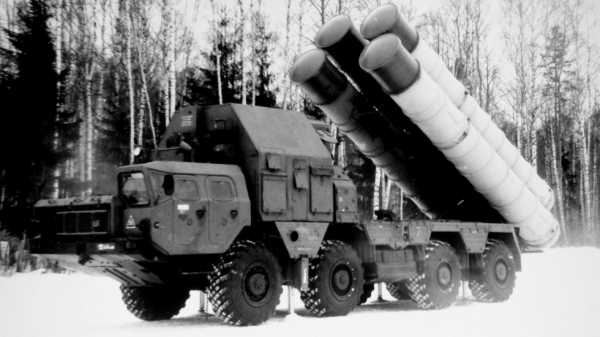

Первая пусковая установка 5П85С комплекса С-300ПС на шасси МАЗ-543М (из архива НИИЦ АТ)

Впервые автомобили МАЗ-543М появились в составе ЗРС С-300ПС (экспортное обозначение — С-300ПМУ), принятой на вооружение в 1982 году. Она обеспечивала поражение воздушных целей, летящих со скоростями до 1 300 метров в секунду (м/с) на дальностях до 90 км. На минских шасси монтировали два типа пусковых установок — основная 5П85С с высокой кабиной управления и автономным питанием и дополнительная 5П85Д без собственной кабины с управлением от СПУ 5П85С по радиолинии или по кабелю и питанием от внешней сети.

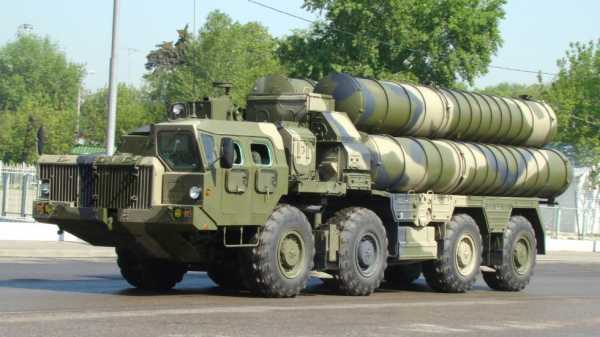

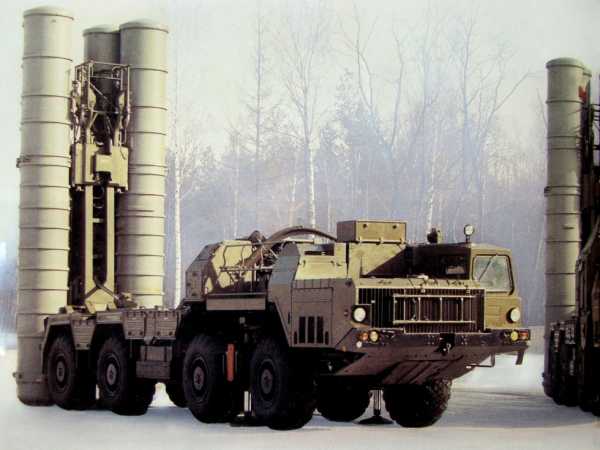

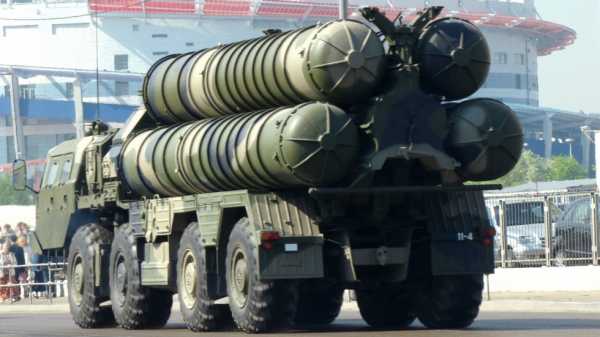

Основная пусковая установка 5П85С комплекса С-300ПМУ на шасси МАЗ-543М

Серийная машина 5П85С с кабиной управления и автономным питанием

Перегрузка ТПК с зенитной ракетой комплекса С-300ПМУ на пусковую установку

Каждая машина снабжалась четырьмя цилиндрическими герметизированными транспортно-пусковыми контейнерами (ТПК) с боевыми твердотопливными ракетами. Их запуск осуществлялся с помощью катапульты, а затем на высоте 20 метров включались собственные двигатели и системы управления, что позволяло вести стрельбу в условиях сложного рельефа.

Дополнительная пусковая установка 5П85Д с питанием от внешней электросети

Машина 5П85Д с системой управления от основной пусковой установки 5П85С

В 1983 году началась разработка модернизированной ЗРС С-300ПМ (на экспорт — С-300ПМУ-1), но принятие ее на вооружение состоялось лишь в трудные 1990-е. От первого комплекса С-300ПС она отличалась повышенными тактико-техническими данными, новой электронной базой и иными ракетами, поражавшими воздушные цели на дальностях до 150 км, перемещавшиеся со скоростью до 2 800 м/с.

Экспортная зенитная система 5П85СЕ комплекса С-300ПМУ-1 в болгарской армии

В этот комплекс входили модернизированные универсальные СПУ 5П85СМ (в экспортном варианте — 5П85СЕ) на шасси МАЗ-543М с увеличенной стартовой массой ракет, более совершенной аппаратурой предстартовой подготовки и управления, системами автономного электропитания и гидрооборудования.

Пусковая установка 5П85СЕ2 зенитного комплекса С-300ПМУ-2 «Фаворит» (из архива СКБ-1 МАЗ)

Установка 5П85СЕ2 на шасси МАЗ-543М с четырьмя ракетами на боевой позиции (из архива НИИЦ АТ)

Этим комплексом завершился советский этап развития ЗРС С-300, которая, несмотря на разоружение, перестройку и экономические реформы, достаточно активно совершенствовалась с началом демократического развития Российской Федерации.

Главной новинкой второй половины 1990-х годов стала ЗРС С-300ПМУ-2 «Фаворит», признанная в свое время самой эффективной в мире мобильной системой ПВО с дальностью поражения до 200 км. Она обладала расширенными возможностями, полной автономностью и оснащалась новыми ракетами с дальностью поражения до 200 км. В этой системе роль МАЗ-543М вновь заключалась в несении пусковых установок 5П85СЕ2 с четырьмя ракетами в ТПК.

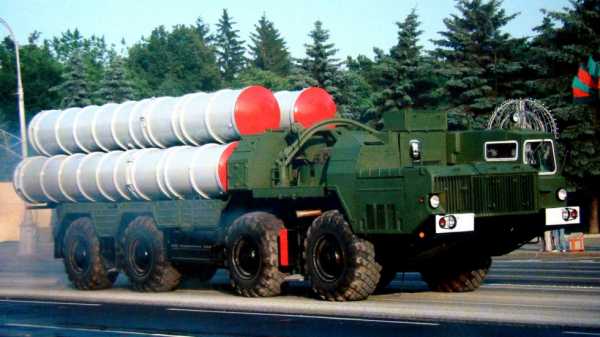

Ракетная установка зенитного комплекса «Фаворит» на параде в Минске (из архива СКБ-1 МАЗ)

Модернизированные машины комплекса С-300 «Фаворит» во время военных парадов в Москве в 2000-е годы (фото автора)

Впоследствии первые образцы СПУ новой ЗРС С-400 «Триумф» с удвоенным радиусом действия также базировались на автомобилях МАЗ-543М, но с середины 2000-х годов их стали размещать на специальных полуприцепах с новым трехосным седельным тягачом БАЗ-6402. К тому времени комплексы С-300 состояли на вооружении 18 стран мира, ну а потом, с появлением новых союзников и врагов России, все перепуталось…

Автор выражает благодарность за предоставленные материалы Ю. Д. Бабушкину, члену редколлегии каталогов «Оружие России 1996–1997».

На заглавной фотографии — пусковая установка залпового огня 9А52-2 комплекса «Смерч-М» на автомобиле МАЗ-543М

www.kolesa.ru

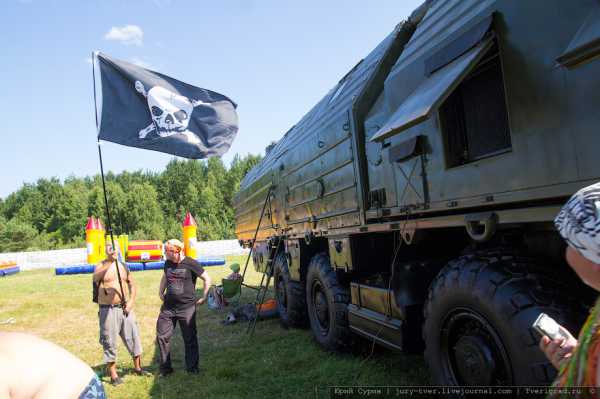

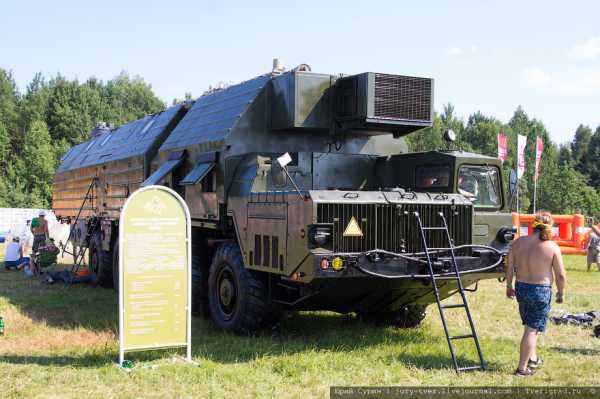

Машина обеспечения боевого дежурства РВСН (МОБД) на "Нашествии-2013″ (Фото)

В этом фоторепортаже мы посмотрим как выглядит изнутри очень интересная техника – машина обеспечения боевого дежурства (МОБД) ракетных войск стратегического назначения (РВСН). Этот автомобиль я встретил на рок-фестивале “Нашествие 2013” в Тематической зоне Министерства обороны Российской Федерации.

Так как мне всегда нравилась подобная техника и сооружения “судного дня” я очень попросил военных, показать как выглядит этот автомобиль изнутри. И так, специальный автомобиль войск РВСН –  МОБД (агрегат 15В231) предназначен для обеспечения:
– электроэнергией потребителей  на полевой позиции и при аварийной ситуации на боевой стартовой позиции;
– подготовки и приема пищи личным составом;
– отдыха и быта личного состава, свободного от боевого дежурства, в полевых условиях;
– организации и несения караульной службы в полевых условиях;
– проведения пуска ядерных ракет из МОБД при действии в полевых условиях.
Размеры и оборудование агрегата рассчитаны на обеспечить жизнедеятельность 10-и человек с личными вещами и оружием.



ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Конструкция агрегата и установленное на нём оборудование обеспечивает его эксплуатацию в любое время года и суток, при любых метрологических условиях (дождь, снег, град, туман) в интервале температуры окружающего воздуха от -50°С до +50°С, при скорости наземного ветра до 25 м/с и относительной влажности окружающего воздуха до 98% (при температуре +25 °С). В агрегате предусмотрены системы электроснабжения, управления, связи, микроклимата, отопления, вентиляции, водоснабжения, оповещения, кухонно-складского и бытового оборудования.
Агрегат 15В148 (модификация) смонтирован на колесном шасси МАЗ-543М повышенной проходимости.
В состав агрегата входят:
•   колесное шасси высокой проходимости;
•   кузов, установленный на шасси;
•   оборудование, смонтированное на шасси и в кузове.

Конструктивно агрегат выполнен из двух несвязанных жестко отсеков.
Кузов имеет индекс 7903. Кузова отсеков агрегата 15В148 представляют собой цельнометаллическую сварную конструкцию, состоящую из каркаса с основанием, наружной и внутренней обшивок, пола, съёмных щитов, дверей и люков. Наружная обшивка кузова выполнена из стальных листов толщиной 1мм, внутренняя обшивка выполнена панелями, склеенными из листовой бакелизированной фанеры толщиной 5мм  и декоративного пластика. Тепло-звукоизоляция кузова выполнена из тепло-звукоизолируещего материала ММ-1 5011, которым заполняют ячейки каркаса между наружной и внутренней обшивками. Настил пола имеет два слоя: нижний слой выполнен из пенопласта марки НСВС, верхний слой из бакелизированной фанеры. Все окна с двойным остеклением, резиновыми уплотнениями и запорами. На окнах установлены светомаскировочные шторы и защитные сетки от насекомых.

Первый отсек – дизельный.

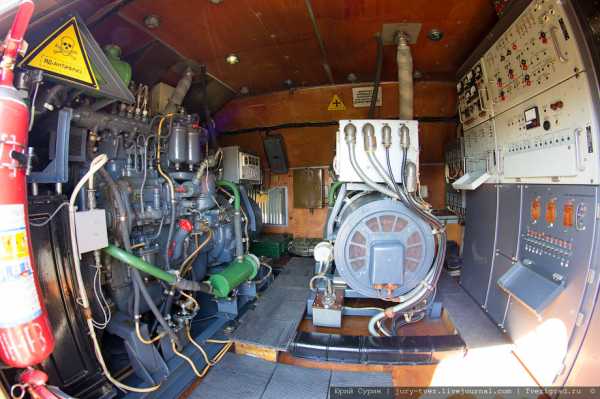

В дизельном отсеке размещены ДВА дизель-электрических  агрегата АД-30 мощностью 30 КВ  и блок управления АД в ручном режиме. Для устранения передачи вибрации от дизельного отсека к основному отсеку, дизельный отсек смонтирован на демпфирующих устройствах, которые фиксируются при совершении агрегатом марша. В боковых стенах первого отсека кузова имеются две одностворчатые двери и люки для забора и выброса воздуха с радиаторов агрегатов. Для снижения шумности выхлопа АД на агрегате 15В148 установлена выхлопная труба вертикального типа с компенсирующим устройством (труба длиной 4 м покрыта асбесто-гипсовым шнуром).
Между первым и вторым отсеками расположен топливный баки с запасом топлива 2 398 л для АД.

МОБД. Машина обеспечения боевого дежурства. Входит в состав подвижной группы РВСН.

В коридоре расположена электрощитовая и прибор радиационной и химической разведки ГО-27

Второй отсек – основной.

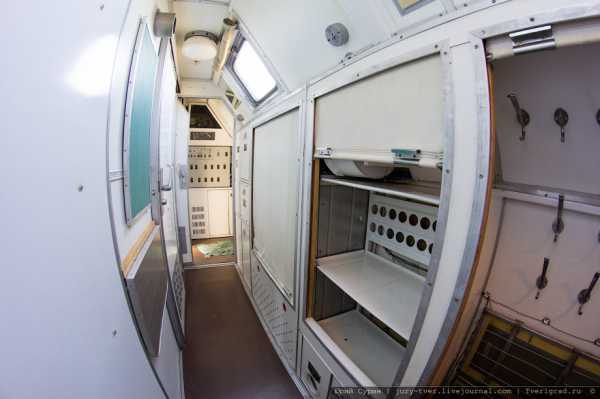

Основной отсек внутри кузова разделён перегородками на семь отсеков различного целевого назначения. В боковых стенах второго отсека кузова имеется две наружные двери и семь окон. Отсек оборудован кондиционер, отопительно-вентиляционной установкой ОВ-65 и фильтровентиляционной установкой ФВУА-100В-24.

Три отсека используются для размещения людей – два 4-х местных купе для отдыха личного состава и 2-х местное купе для отдыха НК и его помощника.

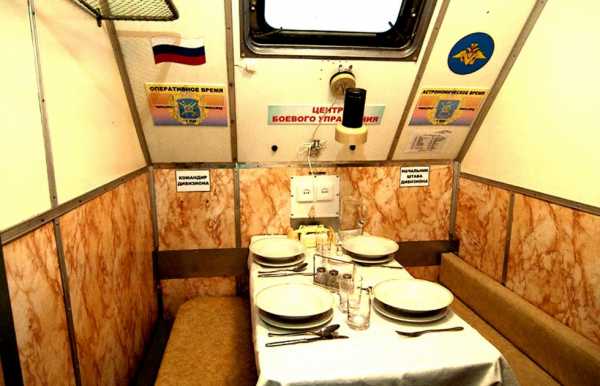

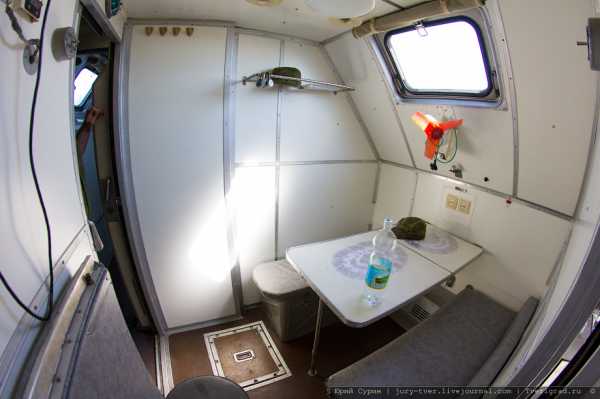

Имеется купе-столовая для приема пищи личным составом – одновременно может принимать пищу 4 человека. Купе-столовая оборудовано одним складным спальным местом для повара. В кухонном отсеке имеется плита для приготовления пищи, ячейки для хранения продуктов, холодильник, место для хранения посуды и ее мытья.

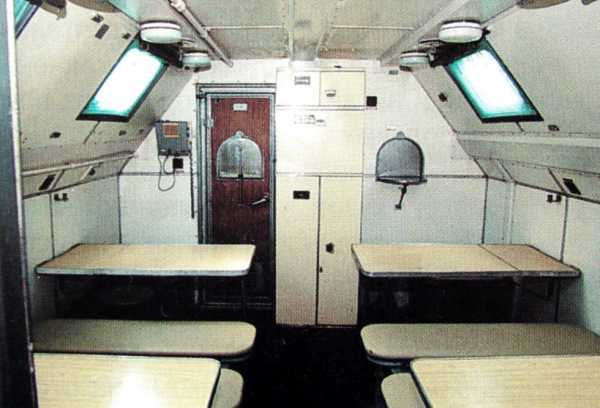

купе-столовая для приема пищи личным составом

ЭКПЛУАТАЦИЯ (БОЕВОЕ ПРИМЕНЕНИЕ)
Состоит на вооружении РВСН с 1985 года.
Применяется в ПГРК:
– 15П158.1 “Тополь-Т”;
– 15П158 “Тополь”.

Средний отсек (тамбур) и задний отсек  оператора соединены между собой коридором, который идёт по всему левому борту от боевого отсека и до купе-столовой (по принципу коридора поезда), в нем расположен умывальник, отсеки для сушки верхней одежды и обуви. Из коридора имеются входы через внутренние сдвижные двери в купе и отсек оператора, из тамбура в столовую из столовой в кухню. Тамбур оборудован входной дверью.

В такой уютной обстановке можно с комфортом ехать на позицию, с которой вы уничтожите мир )

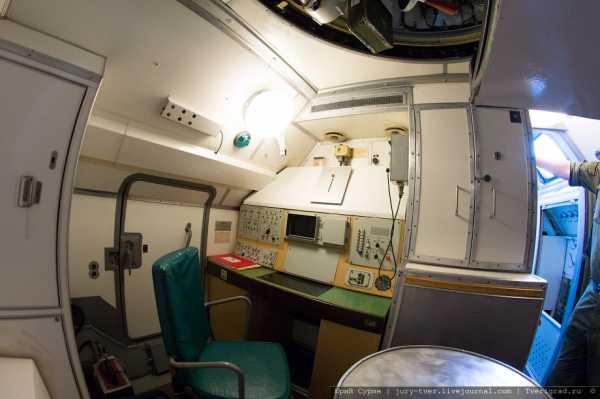

Задний боевой отсек оператора предназначен для размещения в нем дежурной смены, в нём расположен боевой пост оператора (для МОБД-1,2,3) и пост стрелка БПУ. В отсеке установлена оконечная аппаратура системы охраны, пульт оператора АПУ (для 1,2,3 МОБД), сейф и пирамида для оружия. На боевом отсеке смонтирована башенно-пулеметная установка (БПУ) 55Л140 “Луч”.

Так же, на боевом отсеке, рядом с БПУ, смонтировано устройство подъёма-опускания антенны штыревой (АШ) длинной 2 м для радиостанции Р-173. В составе рдн начальник караула и оконечное звено всей системы охраны размещены в МОБД-5, агрегате МС. В рассредоточенном порядке в МОБД-1,2,3 организовано дежурство старших операторов АПУ и НК, МОБД-4 охраняет ПКП. В МОБД-4 в отсеке оператора расположен пост начальника смены охраны и обороны. В случае несения БД в рассредоточенном порядке, оператор в МОБД 1,2,3 является и начальником смены охраны и обороны, в отсек выводится вся информация от системы охраны.

Военный за пультом запуска ядерных ракет при действии в полевых условиях, несмотря на свой 30-летний возраст оборудование по-прежнему секретно и стоит на вооружении РВСН

“У нас всё просто, нажал на кнопку, и нет больше Америки..”

Да.. там всё серьёзно, и как говорят в РВСН «После нас — никого»

Конец.

Так же по теме РВСН:

РВСН под Козельском. Спуск в ракетную шахту. Часть 2 (Фоторепортаж)

Ну и на последок, для того чтобы представить на сколько суровая эта машина входящая в часть самого грозного оружия на планете небольшой видео ролик –

Ну а все мои большие фоторепортажи про “Нашествие-2013″ можно посмотреть по этим ссылкам:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

tverigrad.ru

Автомобили ракетных войск Советской армии

Спецмашина на шасси МАЗ-543А для транспортировки и установки частей контейнеров баллистических ракет

Машина обеспечения боевого дежурства с типовым кузовом на автомобиле МАЗ-543М (фото автора)

Автомобиль МАЗ-543М с оснащением для транспортировки и перегрузки ракет системы ПРО (фото Р. Белозерского)

Транспортно-установочные и перегрузочные машины

Мы уже рассказывали о самоходных установщиках баллистических ракет, составлявших тяжелые многоосные автопоезда со специальными перегрузочными средствами. На долю более компактных и маневренных одиночных машин МАЗ-543 осталось проведение вспомогательных операций по транспортировке и установке так называемых запчастей – секций транспортно-пусковых контейнеров (ТПК) и малогабаритных элементов ракет.

Машина ТУАП для монтажа переходников контейнеров межконтинентальных ракет

Первые транспортно-установочные агрегаты ТУАП на шасси МАЗ-543А служили для доставки и перегрузки в шахтную пусковую установку (ШПУ) полых цилиндрических колец-переходников, которые использовали при сборке ТПК ряда межконтинентальных баллистических ракет. Машины снабжались сварной подъемной П-образной рамой (стрелой), вдоль которой при помощи электрической лебедки и тросово-лебедочного привода передвигалась поперечная траверса с переходником. Аналогичная машина ТУАН служила для монтажа надставок в спецсооружениях для состыковки с ранее смонтированными элементами.

Перегрузка в шахтную пусковую установку переходника ракетного контейнера

Сходная по общей схеме транспортно-заряжающая машина (ТЗМ) 5Т92 на шасси МАЗ-543М применялась в составе шахтного комплекса А-135 «Амур» противоракетной обороны (ПРО) Центрального региона России, принятого на вооружение в 1996 году и не имевшего аналогов в мире. Он включал стартовые позиции сверхскоростных ядерных противоракет 51Т6 дальнего перехвата и ближнего 53Т6 с дальностью поражения 80 км. Роль ТЗМ свелась к элементарной операции подъема ТПК с ракетой 53Т6 в вертикальное рабочее положение и последующего опускания его в ШПУ.

Транспортно-установочный агрегат 5Т92 с противоракетой 53Т6 комплекса ПРО «Амур» (фото Р. Белозерского)

Для доставки ТПК с ракетой 53Т6 на стартовую позицию применялась транспортная машина 5Т93 с неподвижной горизонтальной рамой с продольными направляющими, по которым контейнер перекатывали прямо на установщик 5Т92. Питание всех электрических систем осуществлялось от внешней сети.

Агрегат 5Т93 с продольной рамой и направляющими для перегрузки ракеты на машину 5Т92 (фото Р. Белозерского)

В 1980-е годы для транспортировки и установки агрегатно-приборного блока межконтинентальных баллистических ракет использовался тяжелый установщик 15Т245 на автомобиле МАЗ-543М с мощным перегрузочным гидрокраном.

Тяжелая погрузочно-установочная машина 15Т245 на автомобиле МАЗ-543М

Единственным «нормальным» погрузочно-разгрузочным средством на шасси МАЗ-543А являлся автономный 25-тонный гидравлический автокран КС-5571 с несколькими системами безопасности, построенный Одесским крановым заводом специально для проведения различных перегрузочных операций в системе РВСН. Всё его оборудование помещалось на опорно-поворотной платформе со вспомогательным 50-сильным дизелем Д-144 воздушного охлаждения для привода гидронасоса.

Автокран КС-5571 при перегрузке переходника ракетного контейнера на агрегат ТУАП

Машины обеспечения ракетных комплексов

Статьи / Военная техника

Не только ракеты: секретные машины связи и командования на шасси МАЗ-543

Стандартизованные кузова-фургоны В 1960-е годы, с началом разработки подвижных ракетных комплексов системы РВСН, существенно возросла роль специализированных обитаемых военных кузовов. Это были унифицированные...

8097 0 0

К этой многочисленной категории в системе РВСН относились автономные машины боевого, технического и бытового обеспечения личного состава мобильных стратегических ракетных комплексов, осуществлявших боевое дежурство в движении по грунтовым дорогам с заданными маршрутами перемещения.

Они проходили по безлюдным районам с неблагоприятными климатическими условиями при полном отсутствии ремонтных баз, источников электроэнергии, водоснабжения, объектов питания и помещений для размещения и отдыха личного состава. Компенсировать все эти невзгоды пришлось автомобилям МАЗ-543А и МАЗ-543М с обитаемыми кузовами-фургонами различного назначения, из которых формировали колонны машин обеспечения, сопровождавшие многоосные ракетные системы.

Такие агрегаты входили также в состав мобильных зенитных систем ПВО, в береговые комплексы и иные войсковые части, размещенные в стороне от населенных пунктов. Так в Советской армии впервые был образован принципиально новый класс военной автотехники, которой не обладали наиболее развитые страны мира.

Самая распространенная машина боевого дежурства 15В148 в типовом кузове на шасси МАЗ-543М (фото автора)

Машина боевого дежурства берегового артиллерийского комплекса «Берег» (реконструкция ЦКБ «Титан»)

Уникальная мобильная гостиница 15Т118 для временного проживания личного состава

Первоначально в наборы такой техники входили специализированные мастерские и мощные дизельные электростанции для обеспечения потребителей электроэнергией в полевых условиях или в аварийной ситуации. Впоследствии наибольшее распространение получили машины охраны и обороны ракетных систем и подвижные средства жизнеобеспечения – автомобили для питания, отдыха и временного проживания военнослужащих. Их максимально допустимая скорость движения по грунтовым дорогам не превышала 40 км/ч.

Основной в системе РВСН была передвижная многоцелевая мастерская 15Т401, смонтированная в укороченном кузове на шасси МАЗ-543А с дизельными электрогенераторами и комплектом специального ремонтного оборудования. Она служила для проведения в полевых условиях полного цикла слесарных, сварочных, электротехнических и малярных работ, технического обслуживания и аварийной буксировки подвижных технических средств ракетных войск.

Модульная дизельная электростанция РВСН 15Н1061М на шасси МАЗ-543А

Автономная многоцелевая электростанция 15Н1061М с глухим кузовом на таком же шасси была оснащена четырьмя дизель-электрическими агрегатами общей мощностью 84 кВт, из которых обычно работали только три установки, а четвертая оставалась запасной. Для их питания служила цистерна на 4 300 литров топлива, которых хватало на семь суток непрерывной работы.

Первой машиной дежурной смены, охраны, обороны и караула (МДСО) был автофургон 15Я55 для защиты ракетного комплекса «Темп-С», несения боевого дежурства и отдыха личного состава в полевых условиях. В начале 1970-х первые образцы были смонтированы на шасси МАЗ-543В, а затем перебазировались на автомобили МАЗ-543М. Все их оборудование помещалось в удлиненном герметизированном кузове с несколькими раздельными помещениями и прямоугольными световыми люками в боковых скосах крыши.

Машина дежурной смены, охраны и караула 15Я55 на шасси МАЗ-543М для комплекса «Пионер»

В переднем техническом отсеке находились пульты охраны, за ним размещались купе со спальными местами для десяти человек, сиденьями и столиком. В заднем помещении имелись сейф для боеприпасов, пирамида для стрелкового оружия и доступ к башенной установке с крупнокалиберным пулеметом кругового обстрела с дальностью стрельбы 850 метров. Питание всех систем машины осуществлялось от мобильной электростанции.

Комплексная автономная машина боевого дежурства 15В148 на автомобиле МАЗ-543М (фото автора)

Комплексная автономная машина боевого дежурства 15В148 на автомобиле МАЗ-543М (фото автора)

Развитием этой конструкции стали машины обеспечения боевого дежурства (МОБД) на автомобилях МАЗ-543М. В 1985 году на вооружение приняли самую распространенную автономную версию 15В148 с каркасно-металлическим кузовом, входившую в состав комплексов «Пионер» и «Тополь». Фактически это было самостоятельное подвижное караульное помещение с собственными системами водоснабжения и электропитания от двух дизель-генераторов, более удобными условиями для работы, отдыха и питания членов боевых расчетов.

Четырехместное купе с двухъярусными спальными местами и тумбочкой

Фрагмент кухонного блока с холодильником и местами для продуктов

В заднем отсеке находились оператор и боевой расчет с оружием, а в круглом проеме потолка монтировали башенную установку с пулеметом калибра 12,7 мм в бронекорпусе.

Модернизированная машина обеспечения боевого дежурства 15В231 (фото автора)

Развитием этой машины стал модернизированный вариант 15В231 для ракетного комплекса «Тополь» с новыми дизельными электрогенераторами. Внешне от агрегата 15В148 он отличался перестановкой второстепенных агрегатов, конфигурацией элементов подкузовного пространства, формой и размерами люков, ящиков и бронированной башни. Главный отсек с кондиционером, отопительной и фильтровентиляционной установками одновременно служил центром боевого управления и местом для питания четырех человек.

Главный отсек машины 15В231 для боевого управления и питания четырех человек

Башенная пулеметная установка с новым бронекорпусом в проеме задней части крыши кузова

Сходная с двумя упомянутыми выше агрегатами машина боевого дежурства А222-Д1 входила в состав берегового артиллерийского комплекса «Берег». В ее кузове размещались автономная электростанция с двумя дымовыми трубами на крыше, рабочие помещения с навигационной аппаратурой и средствами связи, задний боевой отсек, места для отдыха, кухня и столовая на четырех человек. В задней части крыши также монтировали башенную пулеметную установку.

Машина боевого дежурства А222-Д1 берегового артиллерийского комплекса «Берег» (из архива НИИЦ АТ)

Для приготовления пищи и питания личного состава при несении дежурства в полевых условиях служил автомобиль-столовая 15Т117 с шестью отсеками кузова модели 2215. Его разрабатывали для комплекса «Темп-2С», но затем по необходимости в разных комплектациях он применялся в составе других автономных боевых формирований.

Уникальный автомобиль-столовая 15Т117 системы РВСН на шасси МАЗ-543М

В задней части кузова находились тамбур с раздевалкой и главный столовый зал для одновременного питания 16 человек, оборудованный десятью складными столами, стульями, телевизором, радиоприемником и осветительными плафонами. В кухонном (камбузном) блоке имелись электрическая плита с духовым шкафом, разделочный стол, шкафы для посуды, трехсекционная мойка со смесителями, электрокипятильник, емкость на 2 200 литров питьевой воды с электронасосом и ящики для посуды и отходов.

Главный столовый зал с десятью поперечными двухместными откидными столами

Кухонный отсек с варочной электроплитой, разделочным столом и мойкой

Фрагмент кухни с трехсекционной мойкой, кипятильником и выходом в соседний тамбур

За ним следовала душевая комната для персонала с собственными тамбуром и раздевалкой. В складском помещении стояли шкафы и холодильник для хранения 750 кг продуктов. В передней части кузова размещались служебный тамбур и двухъярусное спальное купе на четырех человек. Электропитание всех систем осуществлялось от промышленной сети переменного тока или от подвижной электростанции. Длина машины составляла 15,4 м, полная масса – 39 тонн.

Мобильная гостиница 15Т118 в кузове 2215 для размещения 24 человек

Самым оригинальным и необычным агрегатом РВСН был уникальный автомобиль-общежитие 15Т118 или подвижная гостиница для отдыха и временного группового проживания военнослужащих в полевых условиях. Его также создавали для комплекса «Темп-С», но впоследствии варианты этой машины поступали в другие ракетные и зенитные соединения. Их оснащение размещалось во вместительном кузове с двумя боковыми входными дверями, собственными системами электрооборудования, водоснабжения, вентиляции, отопления и кондиционирования воздуха. Вдоль всей правой стороны кузова проходил коридор с задним тамбуром, где находились общая раздевалка, умывальник, продольные подвесные полки и ящики для белья и системы связи. С левой стороны находились шесть купе с вещевыми рундуками в нижних койках.

Коридор с входными дверями в купе и пультом управления микроклиматом

Стандартное двухъярусное четырехместное спальное купе с тумбочкой, лампой и телефоном

В зависимости от комбинации спальных мест общая вместимость мобильной гостиницы составляла от 12 до 24 человек с личным обмундированием и оружием. В каждом купе находились тумбочка с настольной лампой, шкаф с зеркалом, электрический вентилятор, радиоприемник, внутренний телефон и термометр. На ряде машин имелась душевая кабина с баком на 300 литров воды. Габаритная длина агрегата достигала 15,7 м, масса – 39,4 т.

Автор выражает благодарность за предоставленные материалы Ю. Д. Бабушкину, члену редколлегии каталогов «Оружие России 1996–1997».

На заглавной фотографии – транспортно-установочный агрегат 5Т92 комплекса противоракетной обороны А-135 «Амур» на шасси МАЗ-543М (фото Романа Белозерского).

www.kolesa.ru

Секретные машины связи и командования на шасси МАЗ-543

Машина боевого управления в неостекленном кузове на автомобиле МАЗ-543А

Машина боевого дежурства с вместительным обитаемым кузовом на шасси МАЗ-543М

Командный пункт в специальном глухом фургоне на автомобиле МАЗ-543М

Стандартизованные кузова-фургоны

В 1960-е годы, с началом разработки подвижных ракетных комплексов системы РВСН, существенно возросла роль специализированных обитаемых военных кузовов. Это были унифицированные герметизированные фургоны со сварными цельнометаллическими каркасами, представлявшие собой вместительные помещения из нескольких отсеков со специальным рабочим оснащением и местами для длительной работы и отдыха персонала. В Советской армии они служили для монтажа оборудования командных пунктов, мощных средств связи, машин боевого управления, подвижных электростанций и т. д. Многие автофургоны были насыщены наиболее передовым и столь засекреченным оборудованием, что их водители часто вообще не представляли, что они возят.

Обитаемые войсковые кузова производства военного завода п/я 4111

Многоцелевой 14,5-тонный кузов 2208 на шасси МАЗ-543А14-тонный кузов 2213 для радиотехнического оборудованияМногоцелевой 15-тонный кузов 2215 на шасси МАЗ-543М

Созданные в СССР стандартизованные закрытые кузова-фургоны имели четырехзначную цифровую маркировку и делились на несколько типоразмеров по полезному объему и внутренней длине — от 7 до 12 м. Их полезная нагрузка достигала 15 т, полная масса с учетом шасси, заправки и персонала — 41 т.

Тяжелый кузов 7903 для машин боевого дежурства (из архива НИИЦ АТ)

Разработку спецфургонов разных категорий начинало военное предприятие п/я 4111 или Московский завод автомобильных кузовов. Их сборкой занимались Энгельсский завод специализированных автомобилей из города Энгельс Саратовской области, Центральный ремонтный завод РВСН № 258 из Батайска Ростовской области и предприятие п/я М-5271 — ныне Комбинат автомобильных фургонов (КАФ).

Связь превыше всего: машины радиосвязи, обнаружения и управления

В кузовах этих машин от посторонних глаз была скрыта обширнейшая гамма различных автономных радиотехнических и командных средств РВСН узкоспециализированного назначения для обеспечения максимально скрытного и эффективного боевого применения подвижных стратегических ракетных систем. Всё это богатство размещалось в типовых обитаемых кузовах с системами жизнеобеспечения, автономными агрегатами питания, антенными устройствами и средствами боевого охранения, смонтированных на шасси МАЗ-543А и МАЗ-543М. По понятным причинам не будем углубляться в их конструкцию и параметры, и лишь коротко упомянем некоторые из машин.

Машина радиосвязи МС-1 в исполнении 15В82 на автомобиле МАЗ-543А

К средствам универсального назначения относились машины связи, рассчитанные в первую очередь на применение в составе подвижных командных пунктов РВСН стратегических ракетных комплексов. Машина связи № 1 или МС-1 на шасси МАЗ-543А с разными аппаратными во вместительных глухих кузовах применялась для организации тропосферной радиосвязи с высшими звеньями управления. В них находились также помещения боевого дежурства со стойками и ящиками для оружия и автономные дизель-генераторы. В зависимости от комплектации разные варианты машин носили собственные кодовые обозначения и применялись в составе различных ракетных комплексов.

Станция МС-1 в варианте 15В179 с автономной системой электропитания

Машина 15В179 командного пункта дивизионов ракетных систем «Тополь»

Машина связи № 2 или МС-2, более известная как тяжелая тропосферная радиорелейная радиостанция Р-406ВЧ «Торф-2» высшего командного звена, была разработана по заказу РВСН и принята на вооружение в 1963 году. Совместно с другими средствами она входила в состав подвижных командных пунктов РВСН и служила для организации радиорелейной связи с Генеральным штабом, штабами армий и фронтов, а также для связи и управления в подразделениях ракетных комплексов на марше. Первые образцы МС-2 монтировали на МАЗ-543А, но с середины 1970-х годов их основой стал автомобиль МАЗ-543М.

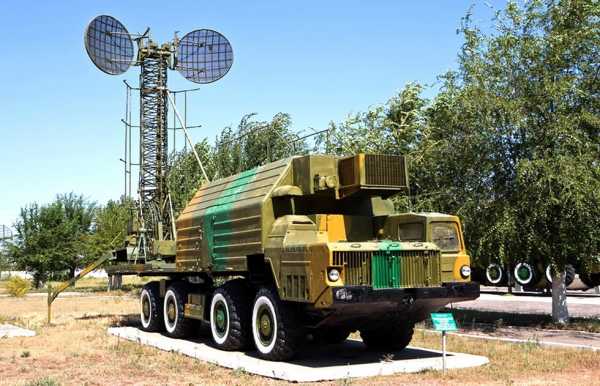

Машина связи МС-2 в исполнении 15В75 с тропосферной радиостанцией Р-406ВЧ «Торф-2»

Машина МС-2 с раздвижной антенной станции «Торф-2» и укороченной передней аппаратной (фото автора)

Аппаратные и отсек дежурного расчета находились в укороченной герметизированной кабине, представлявшей собой переднюю часть тяжелого кузова-фургона 6702. На открытой задней части рамы шасси размещалось телескопическое антенно-мачтовое устройство с гидроприводом рабочих органов и двумя антеннами тропосферной связи.

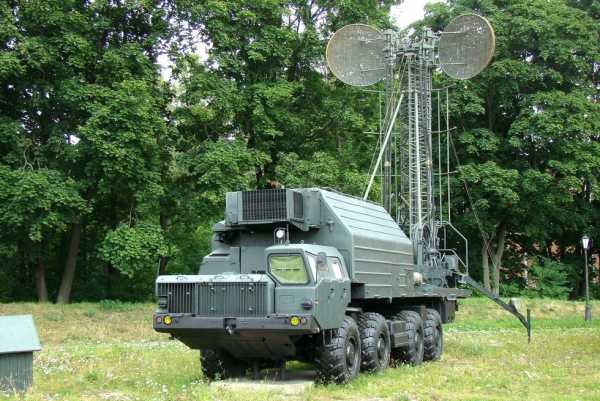

Машина связи МС-2 в транспортном положении со сложенной антенной радиостанции «Торф-2»

Вторую еще более многочисленную категорию составляли автономные машины подготовки и пуска МПП, входившие в подвижные командные пункты дивизионов различных ракетных комплексов и служившие для организации непрерывного контроля параметров всех систем, подготовки пуска ракет и обеспечения боевого дежурства.

Машина подготовки и пуска в варианте 15В116 для комплекса «Пионер»

Вместе с ними в составе подразделений РВСН находились машины боевого управления МБУ, осуществлявшие контроль за всеми параметрами, оперативное управление и связь в ракетных формированиях. Специализированные варианты таких машин создавали для каждой ракетной системы и конкретного применения. Их оснащение располагалось в различных кузовах на шасси 543А/543М с двумя–тремя отсеками со световыми люками на покатых скосах крыши, боковыми и задними дверями и блоком жизнеобеспечения на передней внешней стенке.

Машина боевого управления 15В129 командного пункта ракетной дивизии

Машина боевого управления 5В167 командного пункта ракетного полка

Внутри фургонов находилось от двух до шести рабочих мест, пульты командира экипажа и операторов, аппаратура управления и средства спецсвязи. Габаритная длина таких машин достигала 16 м, боевая масса — около 44 т, максимальная скорость передвижения по грунтовым дорогам — не выше 40 км/ч.

В состав берегового артиллерийского комплекса «Берег» входил центральный пост управления огнем А222-Ц1 на шасси МАЗ-543М с типовым кузовом с пятью рабочими отсеками. В них располагались места операторов и боевого расчета, средства жизнеобеспечения с питанием от электрогенератора и помехозащищенная система управления огнем, обеспечивавшая круговую радиолокационную разведку в любое время суток на дистанции до 35 км и телевизионно-оптическое наблюдение за надводной обстановкой с одновременным сопровождением четырех целей.

Мобильный пост управления огнем А222-Ц1 комплекса «Берег» (из архива завода «Баррикады»)

Машина А222-Ц1 на шасси МАЗ-543М с подъемным радиолокатором (из архива завода «Баррикады»)

Новые радиолокационные станции (РЛС) и командные пункты на шасси МАЗ-543М появились с поступлением в войска ПВО мобильных зенитных ракетных систем (ЗРС) С-300. Для них была разработана и внедрена достаточно сложная, дорогостоящая и эффективная система обнаружения, идентификации и сопровождения неизвестных воздушных аппаратов, передачи информации на командные пункты и наведения ракетного удара на практически любые летящие цели. В нее входили РЛС для обзора всего воздушного пространства, обнаружения и сопровождения опасных объектов, перемещавшихся на практически любых высотах, в том числе на предельно малых с огибанием рельефа местности.

В состав средств управления первой мобильной зенитной системой С-300ПС (С-300ПМУ) входил командный пункт 5Н63С на доработанном варианте серийного автомобиля МАЗ-543М. Он был оборудован аппаратной кабиной управления, двумя малогабаритными газотурбинными двигателями для вращения электроагрегатов, генератором с приводом от трансмиссии шасси и телескопическим антенно-мачтовым устройством. Информация к нему поступала от автоматизированного радиолокатора 30Н6 с поворотным антенным блоком и телескопической антенной, обеспечивавшего одновременное наведение на 12 летящих ракет.

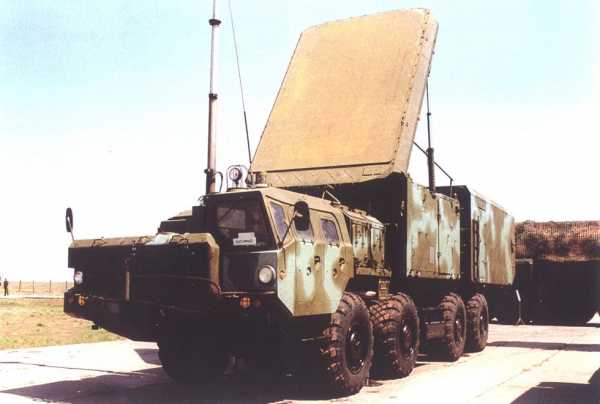

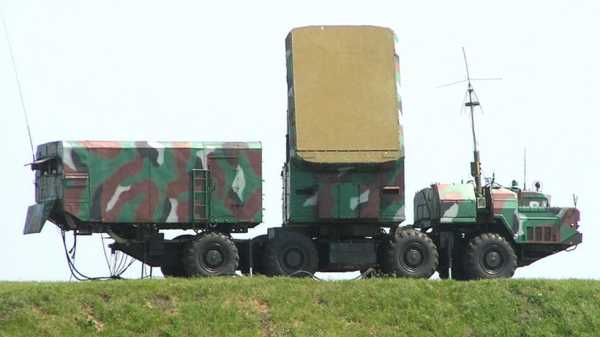

Радиолокатор наведения 30Н6 зенитного комплекса С-300ПМУ на шасси МАЗ-543М

Радиолокационная станция 30Н6 комплекса С-300ПМУ в развернутом положении

Станция наведения 30Н6 с поворотным антенным блоком на боевом дежурстве

С принятием на вооружение модернизированной системы С-300ПМ (С-300ПМУ-1) в составе комплекта средств управления в тяжелом кузове на шасси МАЗ-543М появился пункт боевого управления 54К6Е в глухом фургоне 6703, обеспечивавший боевые зенитные системы всей необходимой радиоэлектронной информацией.

Мобильный пункт боевого управления 54К6Е зенитного комплекса С-300ПМУ-1

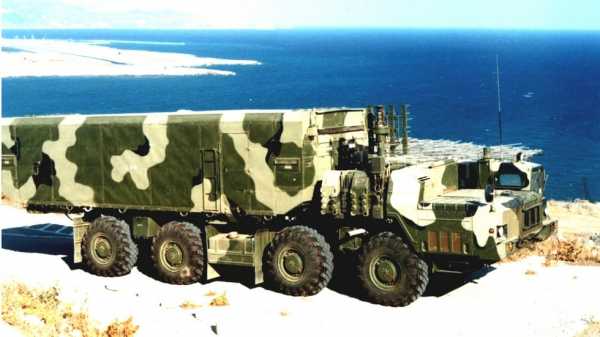

Машина 54К6Е с комплектом средств управления в среднем обитаемом кузове

Усовершенствованный многофункциональный радиолокатор 30Н6Е1 с доработанными антенным постом и аппаратным контейнером осуществлял прием и обработку полученной информации, обнаружение, опознавание и автоматическое сопровождение целей с одновременным наведением ракет.

Модернизированный радиолокатор 30Н6Е1 в транспортном положении

В ЗРС С-300ПМУ-2 «Фаворит» применялся модернизированный локатор 30Н6Е2 с высокой степенью автоматизации, быстродействующими цифровыми устройствами и антенным постом, который поднимался на передвижную полуприцепную вышку 40В6М.

Многофункциональный радиолокатор 30Н6Е2 зенитного комплекса С-300ПМУ-2

В состав средств управления входил пункт боевого управления 54К6Е2 на шасси МАЗ-543М. Всё это сложное хозяйство обеспечивало одновременное обнаружение до 300 целей, сопровождение 100 летающих объектов и стрельбу по 36 целям с наведением на них 72 ракет.

Для управления группировками зенитно-ракетных систем войск ПВО всех вариантов дальности поражения служила автоматизированная система 73Н6 «Байкал-1», смонтированная в укороченном глухом кузове на шасси МАЗ-543М с питанием от мобильной электростанции или от внешней сети. Она производила прием и обработку радиолокационной информации от нескольких источников, распределение целей по зенитным подразделениям и координацию их взаимных боевых действий.

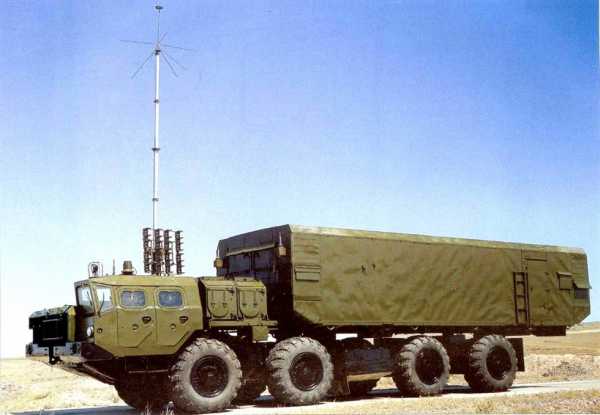

Командный пункт 49Л6 автоматизированной системы 73Н6 «Байкал-1»

В нее входили самоходный командный пункт 49Л6 и мачтовая антенная установка. Машина «Байкал-1» могла одновременно следить за 80 воздушными объектами, находящимися на дальностях до 1200 км, высотах свыше 100 км и перемещающихся со скоростями до 9200 км/ч, одновременно управляя действиями 12 ракетных комплексов, имевших в своем распоряжении 144 пусковые установки.

На фоне узкой специализации автомобилей 543-й серии на мощные боевые системы и машины обеспечения ракетных комплексов создание других видов военной автотехники на этих шасси было практически сведено к нулю. Фактически единственным исключением считался наиболее мощный опытный образец автомобиля с гидрофицированным навесным оборудованием «Периметр» для самоокапывания, построенный на бортовом шасси МАЗ-543П и испытанный в 1977–1978 годах. Как и его более легкие аналоги на базе серийных грузовиков, этот вариант также снабжался подвижным задним ножом с гидроприводом, срезавшим верхнюю часть грунта на глубину до 10 см. Далее он откидывался на прицепной резиновый фартук, на котором грузовик транспортировал грунт объемом до трех кубометров в другое место, сбрасывал его и возвращался обратно. За несколько часов машина могла вырыть себе укрытие шириной и глубиной более 3 м.

Автомобиль МАЗ-543П с опытной системой «Периметр» для самоокапыванияБортовая машина с комплексом «Периметр» в выкопанном земляном укрытии

Вторым исключением из правил стал уникальный для своего времени мобильный автономный лечебно-диагностический комплекс экстремальной медицины «Эскулап» на пяти автомобилях МАЗ-543А с функциональными кузовами-фургонами модульного типа. Он предназначался для оказания квалифицированной медицинской помощи нетранспортабельным раненым и пострадавшим хирургического профиля, временной госпитализации и подготовки их к эвакуации. За сутки комплекс мог пропустить 100–120 человек.

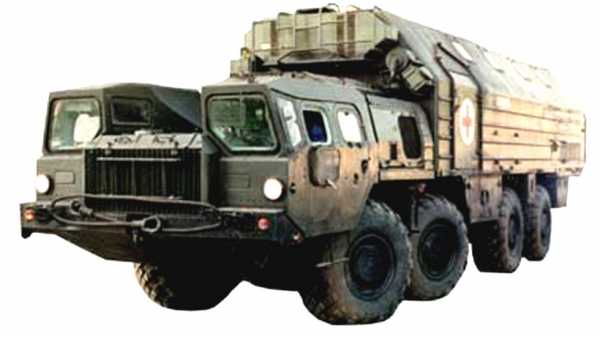

Одна из пяти машин медицинского комплекса «Эскулап» на шасси МАЗ-543А

Тыловые транспортные операции Советской армии частично обеспечивали бортовые машины двойного назначения, собранные на упрощенных армейских шасси 543-й серии. На них устанавливали также крановое оборудование и оснащение тяжелых аэродромных пожарных автомобилей. Об этих машинах вы узнаете из следующих выпусков нашего журнала.

Автор выражает благодарность за предоставленные материалы Ю. Д. Бабушкину, члену редколлегии каталогов «Оружие России 1996–1997».

На заглавной фотографии — машина связи МС-2 с тропосферной радиостанцией Р-406ВЧ «Торф-2»  и раздвижной антенной-мачтой (фото автора)

www.kolesa.ru

Секретный ракетный тягач «Оплот» - Колеса.ру

Какими бы совершенными и эффективными военными машинами ни были легендарные минские МАЗ-543, которым мы посвятили шесть предыдущих статей, время неотступно следовало за ними, доказывая необходимость их модернизации и постепенного перехода на еще более мощные колесные ракетоносцы.

Кроме них, уже давно срочной замены требовали быстро состарившиеся курганские тягачи МАЗ-537. В 1970-е годы важная миссия замены сразу обоих семейств была доверена обширному третьему поколению четырехосных военных автомобилей «Оплот» для перспективного использования в качестве носителей мощных систем вооружения будущего.

Статьи / Военная техника

МАЗ курганского «разлива»: первые военные тягачи КЗКТ

На заглавном фото — 525-сильный седельный тягач МАЗ-537Г. Свою деятельность завод начинал со сборки 535-й серии, а в 1964 году переключился на более мощные седельные машины МАЗ-537, ставшие основной продукцией КЗКТ и со...

37918 0 1

Проектирование автомобилей секретного семейства «Оплот» (8х8) начиналось в 1970 году в СКБ-1 под руководством Бориса Львовича Шапошника. Вполне естественно, что их конструктивной основой стали серийные машины МАЗ-543, но в отличие от них здесь приоритет перешел от одиночных шасси к седельным и балластным тягачам, способным буксировать более тяжелые прицепные и полуприцепные войсковые системы.

Главным достоинством всех членов поколения «Оплот» являлся новый 650-сильный дизельный двигатель Д12АН-650 V12 с турбонаддувом производства завода «Барнаултрансмаш». Второй новинкой стала гидромеханическая трансмиссия с четырехпозиционной коробкой передач с электрогидравлическим управлением, сменившей прежнюю трехступенчатую конструкцию. Остальные агрегаты соответствовали серии МАЗ-543, но были доработаны и усилены, а некоторые заимствовали у шестиосного ракетного шасси МАЗ-547А. Все автомобили были приспособлены к эксплуатации в экстремальных климатических условиях и преодолению горных перевалов на высоте до трех километров.

От прежних семейств большинству машин «Оплот» досталась «длинная» колесная база в 7,7 метров, но на новых короткобазных тягачах с неравномерным расположением мостов ее сократили до 6,5 метров. Каждая модель имела индивидуальные эксплуатационные качества, весовые и размерные параметры.

Седельный тягач МАЗ-74103 с полуприцепной топливной цистерной

Установка залпового огня «Смерч» на 650-сильном шасси семейства «Оплот» (фото автора)

Первые шесть базовых прототипов семейства «Оплот» были собраны в 1973–1974 годах и в течение двух лет проходили заводские и государственные испытания в 21 НИИИ. Их результаты оказались положительными, и все варианты были рекомендованы к производству и принятию на вооружение. А затем началась круговерть неразрешимых технических, организационных и производственных проблем, которые в конце концов привели к прекращению работ по теме «Оплот» и остановке мелкосерийной сборки ряда версий.

Автомобили семейства «Оплот»

МАЗ-7911 «Оплот-А» – первый базовый 20-тонный автомобиль-тягач с двумя передними стеклопластиковыми кабинами и высокобортной грузовой платформой соответствовал серийной 525-сильной модели МАЗ-543 и служил для монтажа военных кузовов и специальных надстроек. Прототип был построен в 1973 году и в течение шести лет выпускался мелкими партиями по заказам.

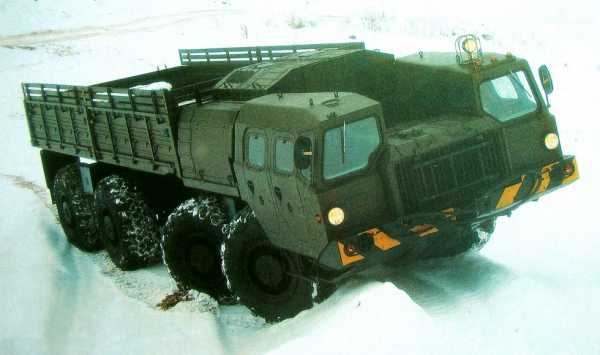

Бортовой автомобиль МАЗ-7911 «Оплот-А» с прицепом МАЗ-8950

МАЗ-79111 «Оплот-В» – второе базовое шасси грузоподъемностью 23 тонны с одной левой кабиной, соответствовавшее модели МАЗ-543М. Его главной конструктивной особенностью являлась усиленная задняя балансирная подвеска с тремя продольными торсионами на каждое колесо. Первый образец появился в 1974-м и до середины 1980-х в единичных образцах изготовлялся под монтаж перспективных и особо мощных систем вооружения.

Опытная машина «Смерч» на шасси МАЗ-79111 «Оплот-В» (из архива СКБ-1 МАЗ)

В начале 1980-х годов это шасси предполагалось сделать мобильной базой перспективной системы залпового огня «Смерч». В процессе ее проектирования на доработанном шасси МАЗ-79111 с четырьмя межколесными гидравлическими опорами смонтировали оборудование прототипов 12-зарядной самоходной пусковой установки (СПУ) калибра 300 мм. Несколько таких систем после испытаний поступили в опытную эксплуатацию, но затем их базой стало шасси МАЗ-543М.

Пусковая установка 9А52 «Смерч» на шасси с четырьмя гидроопорами (фото автора)

Боевая установка «Смерч» с 12 гладкоствольными направляющими (фото автора)

Для транспортно-заряжающей машины (ТЗМ) комплекса «Смерч» планировалось использование укороченного шасси МАЗ-79112, к которому разработали низкобортную цельнометаллическую платформу и перегрузочный гидрокран. Впоследствии ее место занял серийный МАЗ-543А.

Шасси МАЗ-79112 для транспортно-заряжающей машины комплекса «Смерч»

На основе МАЗ-79111 был создан также уникальный секретный комплекс РК-55 «Рельеф», оснащенный автономной СПУ с шестью крылатыми ракетами с раскрывавшимися после старта крыльями. В то время негласно он являлся одной из наиболее совершенных, эффективных и перспективных высокомобильных советских ракетных систем. Два пробных образца собрали в 1984 году, и после испытаний комплекс сразу же приняли на вооружение. В дальнейшем было собрано шесть комплектов системы «Рельеф» с ТЗМ и машинами боевого управления, но осенью 1988-го по Договору о сокращении ракет средней и малой дальности (РСМД) все они были уничтожены.

Пусковая установка комплекса «Рельеф» с крылатыми ракетами на шасси МАЗ-79111 (из архивов СКБ-1 МАЗ и автора)

К самым необычным боевым средствам на автомобиле МАЗ-79111 относился единственный образец бронированной СПУ берегового комплекса «Редут», который тогда базировался на более легком шасси БАЗ-135МБ. Его пусковая установка с крылатыми ракетами помещалась внутри вместительного сварного бронекорпуса с открывавшейся крышей и боковыми люками в скосах с откидными крышками, передняя часть которого защищала моторный отсек и двухместную кабину.

Опытная бронированная береговая установка «Редут» на шасси МАЗ-79111

МАЗ-7311 «Оплот-П» – балластный тягач для буксировки прицепных систем массой до 75 тонн, лишенный системы регулирования давления воздуха в шинах. Прототип появился в 1973-м и потом выпускался мелкими партиями. Дополнительно к двум основным передним кабинам тягач снабжался третьей кабинкой для членов боевого расчета буксируемой техники, расположенной с правой стороны машины. Для подтягивания и погрузки на прицеп тяжелых грузов за моторным отсеком помещалась лебедка от модели МАЗ-537Г. На короткой низкобортной грузовой платформе с нишами для пропуска лебедочного троса перевозили 16 тонн балласта.

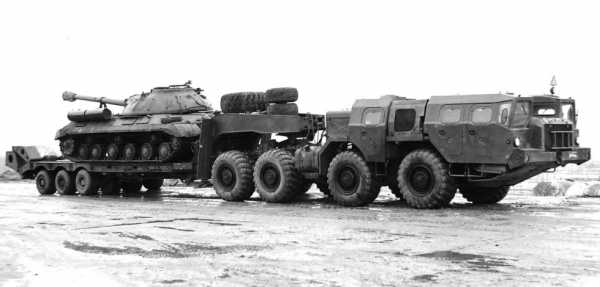

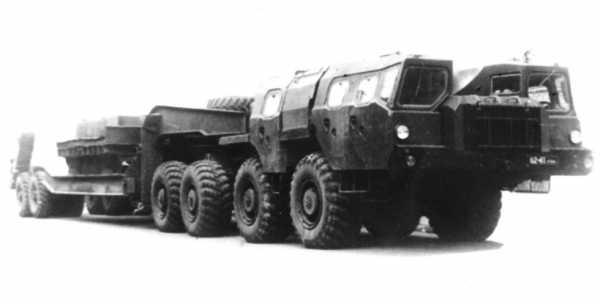

Балластный тягач МАЗ-7311 «Оплот-П» с танком Т-10М на прицепе ЧМЗАП-5212А

МАЗ-7410-9988 «Оплот-Б» – опытный активный автопоезд высокой проходимости с колесной формулой 12х12 для транспортировки крупногабаритного оборудования войск ПВО и доставки крупных партий горючего. Единственный прототип был собран в 1975 году. В его состав входили седельный тягач МАЗ-7410 (8х8) с дополнительным гидронасосом и активный двухосный низкорамный полуприцеп МАЗ-9988 с гидростатической системой привода четырех односкатных ведущих колес, служивший для монтажа спецоборудования массой до 30 тонн.

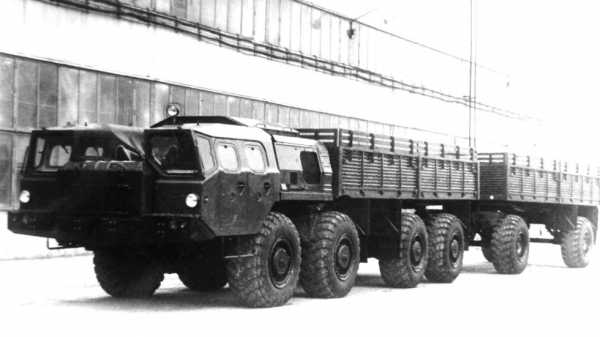

Опытный 30-тонный активный автопоезд МАЗ-7410-9988 «Оплот-Б»

Кроме него, автомобиль мог работать со вторым унифицированным двухосным полуприцепом-шасси МАЗ-9989, предназначенным для установки «легкой» аэродромной топливозаправочной цистерны ТЗ-30 вместимостью 30 тысяч литров с кабиной управления и насосной станцией с приводом от автономного двигателя.

Испытания седельного тягача МАЗ-7410 с активным полуприцепом-шасси МАЗ-9989

МАЗ-7410 с топливозаправщиком ТЗ-30 на шасси активного полуприцепа МАЗ-9989

Проблематичность дальнейшего развития семейства «Оплот» привела к прекращению работ по этому автопоезду. Его заменил менее мощный тягач МАЗ-74106, работавший с прежним вариантом активного полуприцепа.

МАЗ-74101 «Оплот-Т» – «нормальный» седельный тягач для буксировки всех видов войсковых низкорамных полуприцепов полной массой до 70 тонн в составе автопоездов, весивших свыше 93 тонн. Два опытных автомобиля появились в 1973–1974 годах, и после испытаний их собирали мелкими сериями до конца 1980-х. Конструктивно тягач был унифицирован с балластным вариантом МАЗ-7311 без подкачки шин и также комплектовался лебедкой и тремя кабинами общей вместимостью 5–6 человек – двумя передними основными и третьей для боевого расчета. Опытный вариант МАЗ-74102 снабжался только одной левой передней кабиной.

МАЗ-74101 «Оплот-Т» с кабиной боевого расчета и полуприцепом МАЗ-796

Тягач МАЗ-74101 с третьей кабиной и войсковым полуприцепом МАЗ-5247Г

Одной из наиболее важных операций, которую выполняли тягачи МАЗ-74101, являлась буксировка средних полуприцепных аэродромных топливных цистерн ТЗ-60 вместимостью 60 тысяч литров для заправки крупных летательных аппаратов стратегической авиации ВВС СССР. Их базой являлся специальный низкорамный трехосный полуприцеп ЧМЗАП-8685 с шестью парами небольших колес на балансирной подвеске.

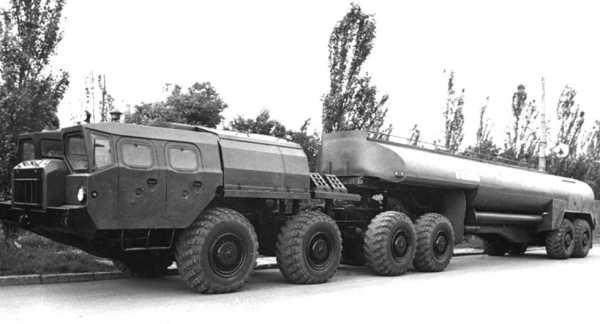

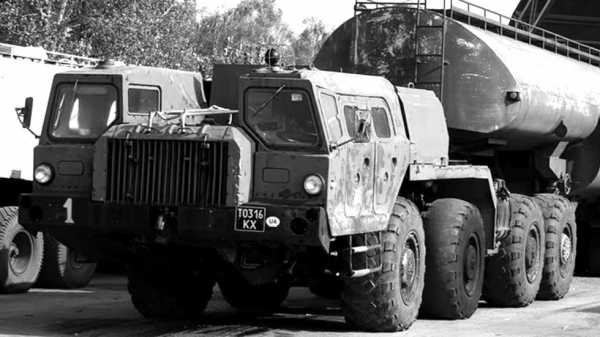

Тягач МАЗ-74101 с полуприцепной топливозаправочной цистерной ТЗ-60

До начала 2000-х эти тягачи применялись в Российской армии, где буксировали новые тяжелые войсковые полуприцепы.

МАЗ-74101 с полуприцепом ЧМЗАП-9990 в Рязанском военном музее (фото П. Букатина)

МАЗ-74103 – усиленный вариант седельного тягача МАЗ-74101 с тормозом-замедлителем и увеличенной нагрузкой на сцепное устройство. Десять таких автомобилей были собраны в 1980-е годы для работы в горной местности в составе автопоездов с полуприцепными топливозаправочными цистернами вместимостью 60 и 90 тысяч литров для заправки крупных военных самолетов.

Усиленный седельный тягач МАЗ-74103 без лебедки и третьей кабины

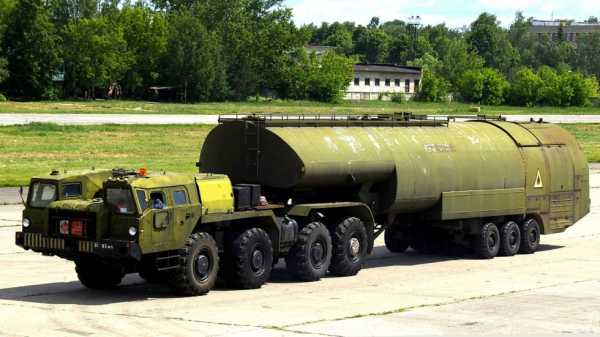

МАЗ-74103 с полуприцепным топливозаправщиком ТЗ-60 (фото М. Чега)

Этот автомобиль завершил короткую эпопею смелых и изнурительных попыток создания нового семейства «Оплот». Как же могло случиться, что в мощнейшем советском военно-промышленном комплексе произошла столь позорная и катастрофическая осечка? Для ответа на этот вопрос вернемся в 1976 год.

Статьи / Военная техника

Не только ракеты: секретные машины связи и командования на шасси МАЗ-543

Стандартизованные кузова-фургоны В 1960-е годы, с началом разработки подвижных ракетных комплексов системы РВСН, существенно возросла роль специализированных обитаемых военных кузовов. Это были унифицированные...

8097 0 0

Тогда мелкосерийный выпуск седельных тягачей «Оплот» оптимистично планировали развернуть на Курганском заводе колесных тягачей (КЗКТ), а новых одиночных шасси – в Минске. Весьма странно, но в то время никто не озадачился вопросом, что КЗКТ со множеством собственных организационных, производственных и кадровых проблем совершенно не готов к развертыванию нового серьезного производства.

В результате, занимаясь долгой и нудной модернизацией 537-го семейства и не получив от государства финансовой поддержки, он просто проигнорировал выпуск «Оплота». В Минске столкнулись с другой проблемой – отказом управлений снабжения Советской армии и заводов-изготовителей спецнадстроек от перехода на новые виды шасси, что повлекло бы за собой необходимость переделки предыдущих конструкций, уже смонтированных на автомобилях МАЗ-543.

Третьей общей для обоих предприятий причиной стали трудности с выпуском новых двигателей в Барнауле. В результате сложилась уникальная патовая ситуация: принятие «Оплота» на вооружение в 1978 году совпало с провалом его серийного производства.

Несмотря на это, в Минске работы по новым седельным тягачам инициативно продолжались до середины 1980-х. В общей сложности на МАЗе собрали 629 опытных машин «Оплот».

Продолжателем заложенных в это семейство идей стал малоизвестный седельный тягач МАЗ-74106 с активным полуприцепом, который формально не входил в серию «Оплот», но по многим критериям был близок к ней. Он родился в самый сложный момент истории минского СКБ-1, которое выполняло заказ Министерства обороны на создание активного автопоезда для транспортировки крупногабаритных радиолокационных средств новой зенитной системы С-300. Остроту этой задаче придало неожиданное решение о прекращении работ по семейству «Оплот», в которое уже входил опытный автопоезд, составленный из 650-сильного тягача МАЗ-7410 и активного полуприцепа МАЗ-9988.

Испытания прототипа активного 525-сильного автопоезда МАЗ-74106-9988

Для его срочной замены в 1976 году был построен и испытан тягач МАЗ-74106, работавший с тем же полуприцепом. Автомобиль конструктивно представлял собой сложную комбинацию из шасси МАЗ-7410 с 525-сильным дизелем и усиленной системой охлаждения, узлами трансмиссии и ходовой части от МАЗ-543 и МАЗ-7410 и блоком регулирования давления в шинах от 543-й серии.

Радиолокатор 64Н6Е комплекса С-300ПМУ-1 на автопоезде МАЗ-74106-9988 (из архива автора)

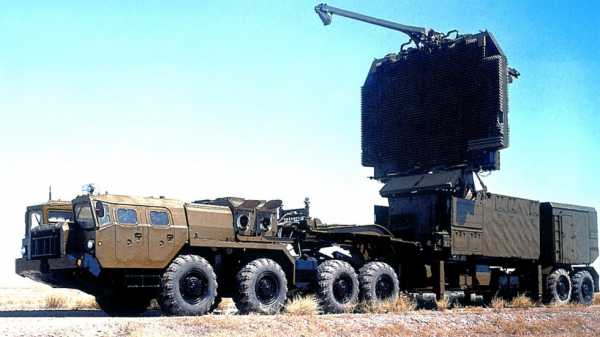

Автопоезд с мощным радиолокатором 64Н6Е2 комплекса С-300ПМУ-2 (из архива автора)

Через два года новый автопоезд МАЗ-74106-9988 (12х12) поступил на вооружение и затем находился в мелкосерийном производстве до середины 1990-х. На нем монтировали крупногабаритные радиолокаторы с вращавшимися антенными постами для кругового поиска, обнаружения и сопровождения воздушных целей, входившие в состав первых комплексов С-300.

Параллельно с серийным выпуском четырехосных автомобилей МАЗ-543 Минский автозавод впервые в мире стал разработчиком и изготовителем уникальных секретных шести- и семиосных шасси для несения стратегических ракетных комплексов – предшественников хорошо известных ныне межконтинентальных восьмиосных мобильных систем «Тополь-М». Им мы посвятим следующие статьи.

Автор выражает искреннюю благодарность за предоставленные материалы полковнику Андрею Анатольевичу Колтукову.

www.kolesa.ru

Гражданские версии советских ракетовозов - Колеса.ру

Автор: Евгений Кочнев Фотографии без ссылок на источники - из архива автора

За десятки лет существования тяжелых армейских автомобилей-шасси серии МАЗ-543 создалось впечатление, что все входившие в нее машины были строго засекречены и выполняли лишь архиважные военные задачи по защите Страны Советов, связанные с несением и применением самых мощных баллистических межконтинентальных ракетных систем. На самом деле всё было не так.

Эти автомобили являлись секретными только в процессе их разработки и внедрения в производство, а гриф секретности был наложен только на смонтированные на них виды вооружения и спецтехники. В результате с началом выпуска армейских четырехосок у них сразу же появились гражданские версии, способные выполнять свои функции в вооруженных силах страны и в народном хозяйстве.

Толчком к реализации этого процесса стало правительственное постановление от января 1966 года, обязывавшее Минский автозавод ежемесячно отправлять 5–10% своей военной продукции на мирные нужды.

Грузовик МАЗ-543П двойного назначения в качестве военной учебной машины (из архива Л. Шугурова)

МАЗ-543П (1966–1974 гг.)

Во исполнение указания высшей инстанции в том же году завод представил многоцелевой бортовой вариант МАЗ-543П с полезной нагрузкой 19,6 т, выполненный на военном шасси МАЗ-543. Его главными внешними отличиями от боевых машин были низкобортная цельнометаллическая грузовая платформа с деревянными решетчатыми надставками, отсутствие специального армейского оснащения и светомаскировочных приспособлений.

Автомобиль МАЗ-543П с низкобортным кузовом в гражданском строительстве (из архива Л. Суславичуса)

За первый год собрали 80 автомобилей МАЗ-543П, и до окончания выпуска на свет появилось в общей сложности свыше двух тысяч машин. Первоначально их планировали использовать на предприятиях нефтегазодобывающего комплекса СССР в отдаленных регионах страны со слабо развитой дорожной сетью, но постепенно диапазон их применения расширился на промышленность, строительство и лесозаготовку.

В 1970-е годы на шасси МАЗ-543П был построен и испытан опытный образец тягача с экспериментальным газотурбинным двигателем мощностью 1 100 л. с. Ярославского моторного завода.

Испытания автомобиля МАЗ-543П с газотурбинным двигателем (из архива Л. Шугурова)

Семейство МАЗ-7310 (1973–1991 гг.)

Активизация работ по гражданским версиям военных автомобилей состоялась в начале 1970-х и была напрямую связана с реализацией перспективного проекта более мощного армейского семейства «Оплот» (речь о нем впереди). Идея объединения разработок и внедрения сразу двух унифицированных видов машин, военных и гражданских, могла бы существенно сократить расходы и время на дорогостоящие изыскания и позволяла одновременно испытывать разные типы автомобилей с различными агрегатами и узлами.

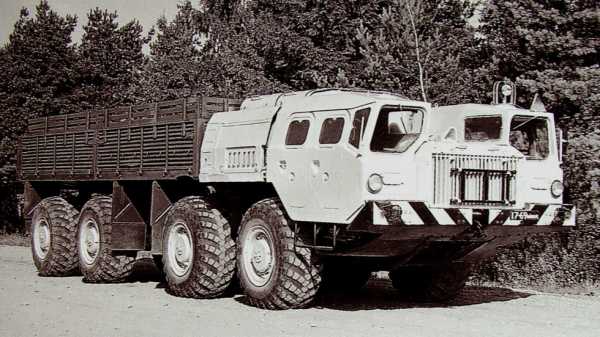

Гражданский 20-тонный автомобиль МАЗ-7310 с высокобортным кузовом (из архива НИИЦ АТ)

В реальности добиться высоких результатов в этом деле не удалось: новые народнохозяйственные версии по-прежнему базировались на агрегатах машин 543-й серии и с семейством «Оплот» не имели ничего общего. В результате новые автомобили для гражданских отраслей экономики представляли собой лишь легкие модификации известных армейских грузовиков без экранированного электрооборудования, светомаскировочных устройств, средств связи и других военных атрибутов. Все они имели собственную маркировку и двойное назначение, но так и не прижились ни в народном хозяйстве, ни в Советской армии.

Базовый бортовой автомобиль МАЗ-7310 двойного назначения (из архива Л. Шугурова)

Первым в 1973 году появился автомобиль-тягач МАЗ-7310, приспособленный для буксировки тяжелых прицепов. Его базой являлось армейское шасси МАЗ-543 с 525-сильным дизелем и гидромеханической трансмиссией. Главной внешней отличительной особенностью машины была высокобортная цельнометаллическая грузовая платформа. С каждой стороны у нее имелось по два металлических борта, откидывавшихся раздельно или вместе со средней стойкой и снабженных решетчатыми надставками, вместе с которыми их полная высота достигала двух метров. Незаметной со стороны новинкой были также широкопрофильные 14-слойные шины. Вариантом бортовой машины стало 22-тонное шасси МАЗ-73101 с усиленной задней подвеской.

Военизированный вариант МАЗ-7310 на приемочных испытаниях в 21 НИИИ (из архива НИИЦ АТ)

В 1974–1975 годах автомобиль МАЗ-7310 в сцепе с двухосным прицепом МАЗ-8950 прошел государственные приемочные испытания в 21 НИИИ. На вооружение его не принимали, но в Советской армии в небольших количествах эти машины использовали на второстепенных тыловых перевозках, для установки простых надстроек и как учебные средства. Традиционно все они были зеленого цвета, но на «гражданке» их выделяла нелепая и сразу же бросавшаяся в глаза яркая желто-оранжевая окраска.

В 1974-м эту гамму пополнили еще две гражданские машины: опытный образец 19-тонного строительного самосвала МАЗ-7510 и усиленное шасси МАЗ-7910 с узлами задней подвески от серии «Оплот». Последний вариант служил для перевозки длинномерных труб, металлопроката, спиленной древесины (сортиментов) и оставался в производстве в течение 12 лет.

Пробный образец самосвала МАЗ-7510 с задней разгрузкой (из архива Л. Шугурова)

Многоцелевое шасси МАЗ-7910 для перевозки длинномерных грузов (из архива Л. Шугурова)

В экспериментальных целях на двух шасси МАЗ-7910 был смонтирован опытный боевой лазерный комплекс «Дрейф», состоявший из технологической машины с квантовым генератором и пусковой установки с системой телескопного наведения лазерного луча. Сведений о его дальнейшей судьбе нет.

Перевозка неделимого груза на 300-тонном прицепе ЧМЗАП-8389 с тягачом и толкачом МАЗ-7310 (из архива НАМИ)

Тягачи МАЗ-7310 при буксировке многоосного прицепа с тяжелым крупногабаритным грузом

В народном хозяйстве автомобили семейства МАЗ-7310 и их производные планировалось использовать прежде всего для доставки крупных неделимых грузов и буксировки прицепов массой до 25 т в отдаленных регионах СССР с суровым климатом. Силами транспортных предприятий на них монтировали дополнительные топливные баки вместимостью до 1 220 л, обеспечивавшие рекордно высокий запас хода — до 1,5 тыс. км, позволявший преодолевать длинные расстояния при полном отсутствии заправочных станций и ремонтных мастерских.

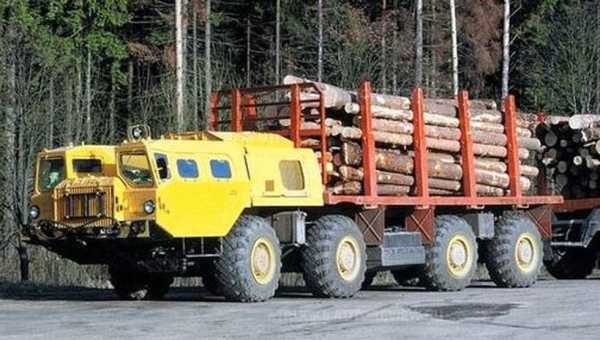

Модернизированный грузовой автомобиль МАЗ-7313 (фото В/О «Автоэкспорт»)

В 1986 году серию МАЗ-7310 заменили модернизированные 21-тонный грузовик МАЗ-7313 и шасси МАЗ-73131 с полезной нагрузкой около 23 т. Они тоже базировались на агрегатах МАЗ-543, но в них более широко стали применять усиленные узлы лонжеронной рамы и ходовой части от армейской гаммы «Оплот».

Зимние испытания многоцелевого грузовика МАЗ-7313 (фото В/О «Автоэкспорт»)

Автомобиль-тягач МАЗ-7313 двойного назначения в Советской армии (фото автора)

Завершали эту программу опытный короткобазный аэродромный тягач МАЗ-73132 с укороченной цельнометаллической грузовой платформой и 23-тонный лесовоз-сортиментовоз МАЗ-73136 с двухосным прицепом. В целом же все основные эксплуатационные параметры серии 7310/7313 не отличались от базовых военных версий.

Автомобиль-сортиментовоз МАЗ-73136 с прицепом для перевозки спиленной древесины

На гражданской службе, где за высокую мощность и хорошую проходимость эти автомобили в шоферской среде получили прозвище «Ураган», они оказались слишком непривычными для советских водителей, сложными, дорогими и распространения на «гражданке» не получили. Мелкосерийная сборка ряда версий продолжалась до 1991 года.

Автокраны на шасси семейства МАЗ-7310

На гражданских шасси МАЗ-73101 и МАЗ-73131 Одесский завод имени Январского восстания и его наследник ОАО «Краян» монтировали оборудование тяжелых многоцелевых гидравлических автокранов двойного назначения. В армии они уже не находили должного применения и использовались в основном в народном хозяйстве на общих грузоподъемных работах и в строительстве.

Многоцелевой 25-тонный кран КС-5573 на шасси МАЗ-73101 (из архива СКБ-1 МАЗ)

Памятное фото на автокране КС-5573, служившем на космодроме в Плесецке

С 1981 года в производстве находился 25-тонный автокран КС-5573 на шасси МАЗ-73101 – прямой наследник войсковой модели КС-5571. Его создали для эксплуатации на нефтедобывающих предприятиях Западной Сибири, но в единичных образцах он служил в крупных северных воинских формированиях ВВС и ВМФ СССР. На нем также монтировали автономный силовой агрегат в 50 л. с. и двухсекционную стрелу длиной 14 м.

Модернизированный 25-тонный автокран КС-5574 на шасси МАЗ-73131

В 1990-е годы его развитием стал вариант КС-5574 на шасси МАЗ-73131 с трехсекционной стрелой, раздвигавшейся в длину на 32 м, а новым наследником модели 5571 по общей конструкции и комплектации стал многоцелевой 40-тонный гидрокран КС-6571 с 18-метровой стрелой и собственным силовым агрегатом для привода рабочего оборудования.

Тяжелый автокран КС-6571 из состава пожарной аварийно-спасательной части

Пожарные машины в семействе МАЗ-7310/7313

Наиболее известным предназначением машин этого семейства стали тяжелые аэродромные пожарные автомобили высокой проходимости для оперативного проведения аварийно-спасательных операций и тушения возгораний летательных аппаратов непосредственно на взлетно-посадочных дорожках крупных аэродромов ВВС СССР и на прилегающих территориях.

Аэродромная пожарная машина АА-60 (7310)-160.01 на шасси МАЗ-7310 (фото автора)

Статьи / Военная техника

Не только ракеты: секретные машины связи и командования на шасси МАЗ-543

Стандартизованные кузова-фургоны В 1960-е годы, с началом разработки подвижных ракетных комплексов системы РВСН, существенно возросла роль специализированных обитаемых военных кузовов. Это были унифицированные...

8097 0 0

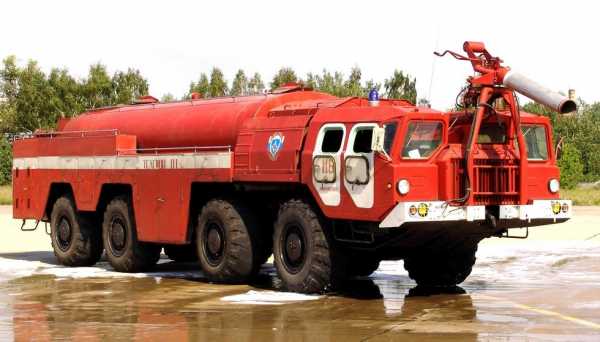

Первая попытка создать собственные многоосные пожарные машины двойного назначения состоялась в 1975 году, когда на шасси МАЗ-7310 появился аэродромный автомобиль АА-60 (7310)-160.01. Это была массивная красная машина полной массой 43 т, развивавшая на бетонных покрытиях военных и гражданских аэродромов невероятную для тех пор скорость 60 км/ч, позволявшую в относительно короткое время доставлять противопожарные средства к аварийному самолету.

В те времена главным средством тушения огня оставалась обычная вода, которую перевозили в цистерне вместимостью 12 тыс. литров, а для повышения эффективности к ней подмешивали специальные вещества для образования большого объема пены, препятствовавшей процессу горения. Для выброса воды и пены на горящий объект служили мощный лафетный ствол и специальные насадки под бампером для распределения их по поверхности возгорания. Для привода водяного насоса машину оборудовали дополнительным 180-сильным мотором.

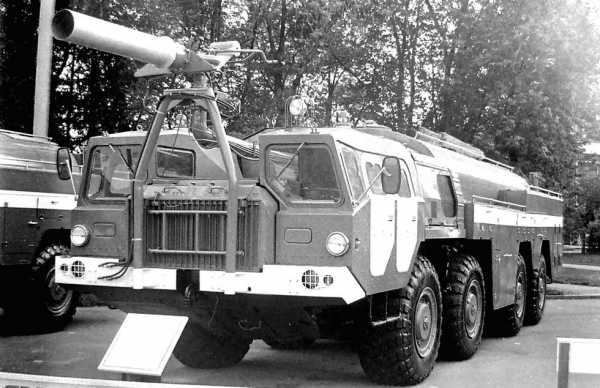

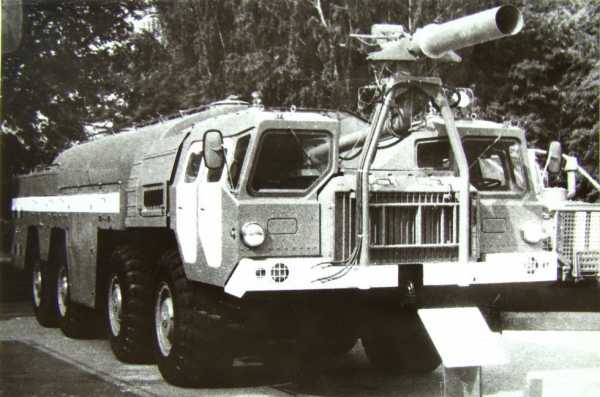

Мощные аэродромные пожарные автомобили пенного тушения АА-60 (7310)-160.01 (фото автора)

В середине 1980-х противопожарное оснащение стали переставлять на шасси МАЗ-7313, что привело к созданию модернизированного варианта АА-60 (7313)-160.01, в целом не отличавшегося от предшественника.

Пожарная машина АА-60 (7313)-160.01 без лафетного ствола на полигоне МВД (фото автора)

Машина АА-60 (7313)-160.01 пенного тушения на одном из военных аэродромов (фото И. Жукова)

В 1979 году на базе МАЗ-7310 построили новый пожарный автомобиль АА-70 (7310)-220 с цистерной на 9,5 тыс. литров воды для традиционной борьбы с огнем обычной водой и пеной. «Изюминкой» этой машины стало применение нового способа тушения пожаров огнегасящим порошком, который под давлением воздуха выбрасывался через второй лафетный ствол малого диаметра.

Мощные аэродромные пожарные автомобили комбинированного тушения АА-70 (7310)-220 (фото автора)

Позднее это оборудование монтировали на модернизированном варианте АА-70 (7313)-220. В этой серии впервые появилась версия со штатным лафетным стволом между кабинами и двумя брандспойтами на подъемной шестиметровой мачте, служившими для борьбы с огнем на высоте или на больших территориях.

Аэродромный автомобиль АА-70 (7313)-220 с подъемной мачтой на шасси МАЗ-7313

По сравнению с зарубежными аналогами тяжелые советские пожарные машины не соответствовали жестким международным требованиям по скорости и динамике передвижения по территории аэропортов, однако все они впервые позволили вплотную подойти к более высокому уровню развития нашей пожарной автотехники.

В этой статье мы несколько раз упоминали малоизвестное семейство минских армейских автомобилей «Оплот». По ряду причин ему не суждено было заменить устаревшее к тому времени 543-е поколение, но тем не менее об этих перспективных военных машинах рассказать стоит. Им будет посвящена следующая статья, которая, по традиции, тоже выйдет в четверг.

www.kolesa.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
