Маз 537 википедия – Евгений Кочнев. Семейство МАЗ/КЗКТ-537. (1963 – 1990 гг.). Секретные автомобили Советской Армии. История России. Библиотека.

Содержание

МАЗ 537: фото. МАЗ 537 ("Ураган"): технические характеристики

МАЗ 537 "Ураган" - тяжелый четырехосный тягач седельного типа, военного назначения. Выпускался на Минском автомобильном заводе с 1959 по 1965 гг. С 1963 года выпускается на КЗКТ, Курганском заводе колесных тягачей. Грузоподъемность до 50 тонн на полуприцепах типа ЧМЗАП-5247Г.

Устройство МАЗ 537

Конструкция тягача достаточно простая, а значит надежная. Кабина МАЗ 537, фото которого первое время были недоступны из-за военной секретности, четырехместная, двухдверная, металлическая, оборудованная автономным отопителем. Двигатель находится за кабиной в моторно-трансмиссионном отсеке, далее расположена раздаточная коробка, передающая вращение на восемь независимых полуосей. В задней части грузовой платформы находится седельно-сцепное устройство. Отдельные модификации машины оснащены лебедкой. Тягач движется на восьми колесах, четыре передних являются поворотными. Бескамерные шины оснащены подкачкой, в случае прокола включается механизм компенсации потери давления. Автомобиль МАЗ 537 "Ураган", технические характеристики которого говорят о мощи и надежности, является хорошим примером достижений военной техники.

Силовая установка

Двигатель дизельный быстроходный Д-12А-525А, адаптированный под топливо ГОСТа 4749-73. Мощность 525 л.с. при 2100 об/мин. Цилиндры - объем 38 880 куб/см, количество 12, расположение V-образное. Диаметр - 150 мм, степень сжатия 14,5.

Мотор оборудован предпусковым подогревателем.

Охлаждение - принудительная циркуляция антифриза.

Трансмиссия - трехступенчатая, с гидромеханическим переключением.

Габариты

Длина - 8960 мм, высота - 2880 мм, ширина 2885 мм. Колесная база - между первой и второй осями 1700 мм, между второй и третьей 2650 мм, между третьей и четвертой 1700 мм.

Колея - 2200 мм для всех мостов. Дорожный просвет (клиренс) - 500 мм.

Масса - 21,6 тонн.

Модификации

  • МАЗ 537А - тягач бортовой, способен нести 15 тонн в кузове, 65 тонн общей массы с прицепом по шоссе или 30 тонн по грунтовой дороге.
  • МАЗ 537Д - оснащен генераторной установкой переменного тока.
  • МАЗ 537Г - оборудован лебедкой.
  • МАЗ 537К - тягач, рассчитанный на транспортировку длинномерного кранового оборудования.
  • МАЗ 537Л - для буксировки самолетов, оснащенный компактным металлическим кузовом.

Проект по созданию нового мощного тягача

В начале 50-х годов 20 века в СССР возникла необходимость в новых мощных транспортных средствах для военных. Ракетные комплексы, тяжелые бронированные машины на гусеничном ходу, фортификационные экскаваторы и другая техника нуждались в транспортировке как на ближние, так и на дальние расстояния. Особенно тяжело давалась передислокация войсковых соединений, которая проводилась регулярно. До полугода уходило на переезды по железной дороге и малогабаритным автомобильным транспортом.

Проектирование универсального тягача началось осенью 1954 года, а к лету 1956-го были готовы опытные образцы. Четырехосное длинномерное полноприводное шасси стало базой для нескольких модификаций военного седельного буксировщика. Характеристики машины были рассчитаны на дальние переезды со скоростью 40 - 50 км/час. Мощности тягача хватало на транспортировку платформы с баллистической межконтинентальной ракетой. Однако автопоезд мог следовать только по дороге с твердым покрытием и исключительно на ровной местности. Преодолеть даже небольшой подъем не получалось, поскольку прицеп не обладал инерцией.

Применение

Тягач МАЗ 537 "Ураган", технические характеристики которого свидетельствовали о его надежности, широко использовался также в регулярных войсках для транспортировки различных боевых систем дальнего действия. Однако буксировка длинномерных платформ была затруднена из-за чрезмерно удаленной сцепки. Автопоезд не вписывался в повороты, маневренность была ограничена.

Каждый переезд на другое место дислокации представлял для военных архисложную задачу, автопоезд приходилось часто останавливать, путем сложных манипуляций выравнивать курс следования. Трудности возникали по причине узкой проезжей части. В послевоенном СССР все дороги были предельно узкими, автотранспорт двигался в один ряд, в обоих направлениях. Опасность съехать в кювет была ежеминутной. Тяжелый тягач занимал полностью свою полосу и еще выезжал на встречную. От гражданского населения сыпались жалобы, но ситуация не менялась.

В конце концов, военные ведомства стали предупреждать о готовящейся транспортировке ракетных комплексов заранее. Извещения о предстоящей передислокации получали дорожные службы и госавтоинспекция. Милиция перекрывала движение на трассе, в пределах 25-30 километров, тягач с прицепом занимал всю ширину проезжей части и благополучно проезжал свободный участок до следующего поста. Затем перекрывался следующий перегон.

Спустя два года, конструкторское бюро Минского автомобильного завода приступило к разработке седельной версии тягача с индексом МАЗ 535В. Кузов упразднили, на его месте установили сцепное устройство с автоматическим замком-фиксатором и двумя степенями радиального поворота. Вертикальная нагрузка на заднюю часть тягача при этом резко возросла, конструкторам пришлось пересмотреть параметры задней подвески. Остановились на мостах с планетарным механизмом и дифференциалом. Таким образом задние оси приняли на себя основную нагрузку.

МАЗ 537

Последний вариант седельного тягача отличался более совершенной системой питания и охлаждения двигателя. Были усилены фланцы карданных валов раздаточной коробки. Необходимость этого была продиктована частыми поломками, когда загруженный тягач не мог преодолеть размытый дождями участок дороги и крутящий момент двигателя рвал карданные соединения.

Создание семейства тяжелых танковых тягачей марки МАЗ 537, характеристики которого повторяли основные параметры моделей МАЗ 535 и МАЗ 536, стало началом эпохи автопоездов нового класса, с высоким коэффициентом грузоподъемности. Появился мощный стимул для разработки все более совершенных тяжелых полуприцепов и прицепов для транспортировки многотонных неделимых грузов.

Необходимость перемещения массивных конструкций существовала всегда. За рубежом автопоезда появились намного раньше, чем в СССР, и это обстоятельство ускорило процесс разработки советских транспортных средств повышенной грузоподъемности, так как никому не хотелось отставать от передовых технологий. Для начала конструкторские бюро предприятий автомобильной промышленности разработали тягач ЗиС-10 с седельно-сцепным устройством, на базе известного самосвала ЗиС-5. Грузоподъемность новой машины составила всего 6 тонн. Было выпущено небольшое количество буксировщиков, широкого распространения ЗиС-10 не получил.

Зарубежные аналоги

В конце 30-х годов прошлого века автотранспортники познакомились с двумя тяжелыми автопоездами зарубежного производства, седельными тягачами Daimond T-980 и REO 28XS, переданными в СССР по ленд-лизу. Заграничные буксировщики работали в паре с трехосными полуприцепами Roden Trailer, грузоподъемность которых составляла 45 тонн. Машины были оборудованы лебедками и перевозили бронетанковую технику.

В то время в Советском Союзе танки и другие тяжелые военные машины передвигались исключительно своим ходом или их везли на железнодорожных платформах. Оба способа представлялись нерациональными, однако никакой альтернативы тогда не было.

Послевоенный период

После окончания Второй мировой войны в СССР всерьез взялись за разработку отечественных тяжелых тягачей для армии и развивающегося народного хозяйства. В 1951 году автозавод в Ярославле освоил производство трехосных автомобилей ЯАЗ-210Г с платформой и мощной лебедкой. Широкомасштабный выпуск этих машин наладить не удалось, и к тому же тягачи не могли пройти по бездорожью, особенно в сезон дождей или весенней распутицы.

Таким образом, задачи по созданию тяжелых транспортных средств по-прежнему требовали решения, тем более что в стране разворачивалось бурное промышленное строительство, а в военном ведомстве зарождались стратегические ракетные комплексы, которым была необходима мобильность. Бронетанковые войска также нуждались в надежных тягачах большой грузоподъемности.

Конструкторское бюро

Совет Министров СССР в июне 1954-го принял постановление о создании СКБ (специальных конструкторских бюро) для разработки особо мощных тягачей военного назначения с возможностью последующей модификации в гражданском промышленном варианте. Сразу стало ясно, что имеющихся на тот момент заводских технологий и оборудования в автомобильном производстве будет недостаточно.

Начинать пришлось со станочного парка, закупать за рубежом современное оборудование и создавать новые технологии. При Минском автомобильном заводе было организовано крупное СКБ МАЗ, под руководством главного конструктора Бориса Львовича Шапошника. Перед специалистами поставили задачу сконструировать и запустить в производство тяжелый колесный тягач. Так появился буксировщик МАЗ 535, который вскоре превратится в МАЗ 537, модель с несколькими модификациями.

Производство

Изначально средства, заложенные в разработку суперавтомобиля, были недостаточными, поскольку такая машина не может быть дешевой. После корректировки финансового обеспечения проекта работа закипела. Были приняты нестандартные решения, которые до этого никогда не применялись в отечественном автомобилестроении. Приходилось учитывать особые условия эксплуатации большегрузных тягачей, адаптацию агрегатов к диапазону температур от плюс 50 до минус 50 градусов, профильную проходимость и многие другие параметры.

Тяжелый седельный тягач МАЗ 537 начали выпускать серийно в 1965 году. Автомобиль предназначался для буксировки прицепов и полуприцепов массой до 40 тонн. От базового варианта 537-я модель отличалась смещенным назад (на 345 мм) седельно-сцепным механизмом и усиленной задней подвеской. Автомобиль МАЗ 537 находился в режиме постоянного рестайлинга. В процессе производства были расширены функции раздаточной коробки, установлена передача вращения на привод генератора. Грузоподъемность автомобиля существенно повысилась и составила 68 тонн.

Параллельно с большегрузными седельными тягачами разрабатывались и выпускались ограниченными сериями бортовые тягачи для перемещения грузов, до 22 тонн, по шоссе. Кузов такого автомобиля не оборудовался сиденьями, не имел дуг и тента, использовался исключительно для перевозки грузов. Под кузовом размещалась лебедка для самовытаскивания, на случай, если тягач увязнет.

Модернизация

Через некоторое время военный МАЗ 537 модернизировали, и автомобилю был присвоен индекс "П". Технические характеристики остались без изменения, но лебедка была упразднена, а кузов переоборудовали для транспортировки личного состава. Вдоль откидных бортов установили продольные скамьи и дуги для тента, которые регулировались по высоте - в нижнем положении тент прикрывал груз, в верхней позиции служил защитой от дождя и снега для людей. В соответствии со своим прямым назначением, тягач МАЗ 537П мог буксировать платформы с ракетными комплексами.

Эксплуатация колесных тягачей требовала специалистов по обслуживанию, квалифицированных водителей и соответствующей материальной базы. Поэтому в 70-х годах были сформированы специализированные предприятия по централизованной перевозке крупногабаритных и сверхтяжелых грузов. Объединение "Спецтяжавтотранс" занималось транспортировкой нестандартных грузов, разрабатывая при этом оптимальные маршруты. С помощью тягачей "МАЗ 537" перевезли мраморную глыбу, весом 300 тонн, для сооружения памятника В.И. Ленину в Ленинграде. За этой уникальной транспортной операцией следила вся страна.

Широко применялись тягачи "МАЗ 537" на севере, где велась прокладка нефте-газопроводов. Неприхотливая машина хорошо зарекомендовала себя в холодном климате. Специально для перевозки длинномерных газопроводящих сочленений был создан трубоплетевоз ПВ-481 на базе буксировщика "МАЗ 537". Также для работы в северных условиях создавались опытные образцы пожарных машин, технических передвижных пунктов, вездеходы скорой медицинской помощи. Однако в серийное производство пробные экземпляры не поступали.

В 1991 году на Курганском заводе колесных тягачей начался серийный выпуск тяжелого полуприцепа КЗКТ-9101, грузоподъемностью 54 тонны, для буксировщика МАЗ 537, технические характеристики которого полностью совпадали с данными полуприцепа. Сочетание компонентов оказалось удачным, покупатели получили возможность в рамках одного заказа приобрести сразу и тягач, и полуприцеп.

За долгие годы производства буксировщики МАЗ 537, фото которых представлены на странице, постепенно устарели, как морально, так и технически. Машина исчерпала себя, потенциал дальнейшего развития иссяк. Стали проявляться скрытые ранее недостатки, много нареканий вызывал низкий моторесурс силовой установки. Эксплуатация тягача была связана с частыми перерывами на ремонт, армейские МАЗ 537 при транспортировке танков и других бронемашин не вмещали экипаж, который вынужден был следовать отдельно. Для этого приходилось привлекать дополнительные автомобили.

В конце концов, на базе 537-й модели был создан новый тягач КЗКТ-7428, который полностью отвечал задачам перевозки боевых гусеничных машин. В настоящее время семейство мощных колесных тягачей успешно решает все задачи по транспортировке тяжелой военной техники, а также гражданских крупногабаритных промышленных конструкций.

fb.ru

Тягач МАЗ-537 - фото, история

С развитием, в послевоенные годы, тяжелых буксируемых артиллерийских систем и ракетного вооружения потребовалось создание средств доставки их к месту запуска на огневые позиции.

ОГЛАВЛЕНИЕ СТАТЬИ

История создания

Исходя из этого, КБ сверхтяжелых грузовых автомобилей Минского автозавода, под руководством Б.Л. Шапошника, было поручено задание по созданию седельного тягача с полуприцепом для транспортировки тяжелой техники, крупногабаритных грузов и ракетных систем. На то время уже существовал четырехосный тягач МАЗ-535, но его мощности, тяговых и динамических характеристик было явно недостаточно для буксировки вновь создаваемых комплексов вооружения. Конструкция нового тягача во многом базировалась на узлах и агрегатах предшествующей машины. МАЗ-537 отличался от предшественника усиленной рамой, увеличенной колесной базой и более мощным четырехтактным V-образный 12-цилиндровым дизельным двигателем жидкостного охлаждения Д-12А-525 мощностью 525 л.с. Этот двигатель был дальнейшим развитием знаменитого танкового двигателя В-2, который в годы войны ставился на танк Т-34 и другие бронемашины. На новом тягаче была изменена система охлаждения и смазки двигателя, изменено питание воздухом и топливом, система выпуска выхлопных газов. Если конструкция подвески осталась практически без изменений, то тормозная система была кардинально переработана. Для более эффективного действия тормозов была увеличена ширина тормозных накладок, увеличилось рабочее давление тормозной жидкости в цилиндрах. МАЗ-537 оснастили четырехместной цельнометаллической кабиной с независимой системой отопления. В конце 1958 года в опытном цеху собрали первые прототипы МАЗ-537, которые с успехом прошли заводские и Государственные испытания. В марте 1959 года, на Минском автозаводе, была запущена в производство опытная партия МАЗ-537, а с начала 1960г. началось серийное производство тягачей. На вооружение Советской Армии тягач МАЗ-537 приняли 30 июля 1962г. В конце 1963 года техническая документация по машине была передана на Курганский завод колесных тягачей (КЗКТ), где затем было налажено производство МАЗ-537.  Тягач МАЗ-537 предназначался для буксировки полуприцепов ЧМЗАП-9990 или ЧМАЗП-5247Г с тяжелой гусеничной или бронетанковой техникой массой до 50т, по дорогам с твердым или грунтовым покрытием. В ракетных войсках МАЗ-537 использовался для буксировки ракет на специальном прицепе, в качестве установщика ракет в шахты, заправщика  комплексов горючим, в качестве базы для транспортно-перегрузочного агрегата ракет. Автомобиль и по сей день стоит в строю РВСН России. За годы производства на его базе было создано множество различных модификаций тягача, в том числе и гражданские. В народном хозяйстве МАЗ-537 использовался в качестве тягача для перевозки различной специализированной техники, кранов, экскаваторов,  тяжелого оборудования, громоздких и нестандартных грузов, пожарной машины для крупных объектов.  Автомобиль МАЗ-537 поставлялся на экспорт в различные страны мира. Он обладал исключительным качеством, завод изготовитель давал на эти машины гарантию десять лет.

Технически характеристики МАЗ-537:

Длина: 8960 мм
Высота: 2880 мм
Ширина: 2885 мм
Дорожный просвет (клиренс): 500 мм
Снаряженная масса: 21600 кг.
Колесная база: 1700+2650+1700 мм
Колея передних колес: 2200мм
Колея задних колес: 2200мм
Двигатель:  Д12А-525 ( V12)
Мощность: 525 л.с. при 2100 об/мин
Рабочий объем 38880см3
Коробка передач: ГМП 3
Максимальная скорость (по дороге): 55 км/ч;
Запас хода: 1525 км
Расход топлива: 125 л/100км
Грузоподъемность: 3000 кг (в кузове возможна перевозка 25 человек)
Преодолеваемый брод: 1,3 м
Преодолеваемый угол подъёма: 15o
Масса буксируемого  прицепа: 65000 кг (МАЗ-537А -75000кг)

Фотографии walkaround

Сейчас представляю Вам фото обзор walkaround МАЗ-537 из двух частей, сделанный мной 25 июня 2014 года в Техническом музее АвтоВАЗ. На сегодняшний день модели этого тягача выпускаются из пластика в масштабе 1:35 фирмой Trumpeter и из смолы в масштабе 1:72 фирмой Armada Hobby.

Галерея 1

Галерея 2

hobby-models.ru

МАЗ-537 — Википедия

Материал из Википедии — свободной энциклопедии

МАЗ-537

Общие данные

Годы пр-ва1959—1989
Платформаседельно-сцепное устройство под шкворень 100 мм
Производитель:«Трансмаш», г. Барнаул
Марка:Д-12А-525А
Тип:дизельный
Объём:38 880 см3
Максимальная мощность:525 л. с., при 2100 об/мин
Максимальный крутящий момент:2200 Н·м, при 1100—1400 об/мин
Конфигурация:V12
Цилиндров:12
Клапанов:48
Диаметр цилиндра:150 мм
Ход поршня:180 мм
Степень сжатия:14,5
Система питания:проточная, безнаддувная
Система смазки:циркуляционная, под давлением, с сухим картером
Охлаждение:жидкостное, с принудительной циркуляцией, закрытого типа
Материал блока цилиндров:алюминий
Материал ГБЦ:алюминий
Ресурс:55 тыс, км тыс. км.
Тактность (число тактов):4-тактный
Порядок работы цилиндров:1л-6п-5л-2п-3л-4п-6л-1п-2л-5п-4л-3п
Рекомендованное топливо:топливо для быстроходных дизелей ГОСТ 4749-73

3-ступенчатая ГМП

Характеристики

Массово-габаритные

Высота2880 мм (по кабине) / 3100 мм (по поворотной фаре)
Колея задняя2200 мм
Колея передняя2200 мм

Динамические

Макс. скорость55 км/ч

На рынке

Другое

Грузоподъёмностьнагрузка на седло 25 т, масса буксируемого полуприцепа 65 т
Расход топливаконтрольный 125 л/100 км
Объём бака2×420 л

Модификации

МАЗ-537 на Красной площади

МАЗ-537 — четырёхосный седельный тягач производства Минского автомобильного завода.

МАЗ-537 выпускался Курганским заводом колёсных тягачей с 1963 года. Тягач предназначен для перевозки грузов массой до 50 т на полуприцепах ЧМЗАП-9990, ЧМЗАП-5247Г и др.

Кабина МАЗ-537 — металлическая четырёхместная, с двумя дверьми, оборудована дополнительным независимым отопителем. На базе МАЗ-537 изготовляется модификация МАЗ-537Г, отличающаяся наличием лебёдки для облегчения погрузочно-разгрузочных работ, а также самовытаскивания тягача. Рабочая длина троса 100 м, тяговое усилие 15 т.с.

На автомобиле установлен 12-цилиндровый дизельный двигатель Д-12А-525А (на танке Т-34 почти такой же), расположенный за кабиной. Предусмотрен предпусковой подогреватель двигателя. Трансмиссия — гидромеханическая, с гидротрансформатором и планетарной трёхступенчатой коробкой передач. Рулевой механизм с гидроусилителем. Управляемые две передние оси. Каждый мост автомобиля состоит из центрального редуктора, двух полуосевых карданов и двух колёсных планетарных передач. Второй передний и второй задний центральные редукторы являются проходными. От них крутящий момент передаётся через карданные валы в центральные редукторы переднего и первого заднего мостов. Дифференциал передних центральных редукторов автомобиля относится к дифференциалам повышенного трения, а дифференциал задних центральных редукторов относится к самоблокирующимся дифференциалам, работающим по принципу муфты свободного хода.

Кабина рядная 4-местная, двухдверная, с круглым люком в крыше и независимым отопителем.

Модификации

  • МАЗ-537Г — оборудован лебёдкой.
  • МАЗ-537Д — с генераторной установкой переменного тока.
  • МАЗ-537Е — с генераторной установкой для работы с активным полуприцепом общей массой до 65 т.
  • МАЗ-537А — бортовой тягач грузоподъёмностью 15 т в кузове и общей массой прицепа до 65 т на шоссе и 30 т на грунте.
  • МАЗ-537К — тягач, предназначенный для установки кранового оборудования.

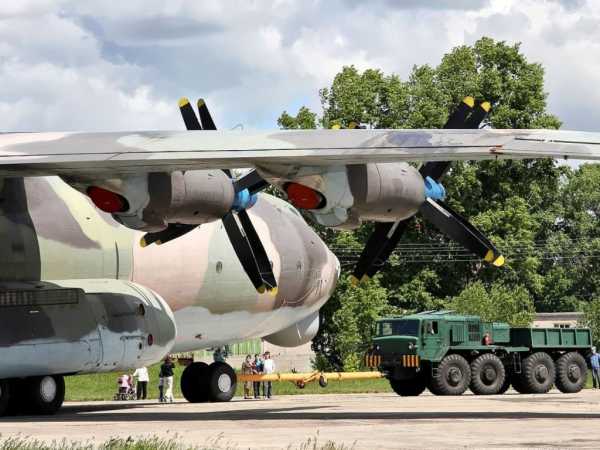

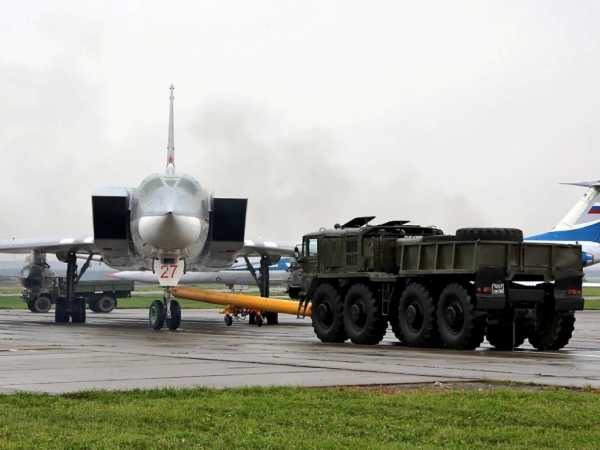

  • МАЗ-537Л (КЗКТ-537Л) — аэродромный тягач, для буксировки самолётов массой до 200 тонн. Отличался небольшим металлическим кузовом.

См. также

Видео по теме

Литература

  • Гоголев Л. Д. Автомобили-солдаты: Очерки об истории развития и военном применении автомобилей. — М.: Патриот, 1990. — 191 с. — 100 000 экз. — ISBN 5-7030-0226-5.

wikipedia.green

МАЗ-537 — Википедия. Что такое МАЗ-537

Статья из Википедии — свободной энциклопедии

МАЗ-537

Общие данные

Годы пр-ва1959—1989
Платформаседельно-сцепное устройство под шкворень 100 мм
Производитель:«Трансмаш», г. Барнаул
Марка:Д-12А-525А
Тип:дизельный
Объём:38 880 см3
Максимальная мощность:525 л. с., при 2100 об/мин
Максимальный крутящий момент:2200 Н·м, при 1100—1400 об/мин
Конфигурация:V12
Цилиндров:12
Клапанов:48
Диаметр цилиндра:150 мм
Ход поршня:180 мм
Степень сжатия:14,5
Система питания:проточная, безнаддувная
Система смазки:циркуляционная, под давлением, с сухим картером
Охлаждение:жидкостное, с принудительной циркуляцией, закрытого типа
Материал блока цилиндров:алюминий
Материал ГБЦ:алюминий
Ресурс:55 тыс, км тыс. км.
Тактность (число тактов):4-тактный
Порядок работы цилиндров:1л-6п-5л-2п-3л-4п-6л-1п-2л-5п-4л-3п
Рекомендованное топливо:топливо для быстроходных дизелей ГОСТ 4749-73

3-ступенчатая ГМП

Характеристики

Массово-габаритные

Высота2880 мм (по кабине) / 3100 мм (по поворотной фаре)
Колея задняя2200 мм
Колея передняя2200 мм

Динамические

Макс. скорость55 км/ч

На рынке

Другое

Грузоподъёмностьнагрузка на седло 25 т, масса буксируемого полуприцепа 65 т
Расход топливаконтрольный 125 л/100 км
Объём бака2×420 л

Модификации

МАЗ-537 на Красной площади

МАЗ-537 — четырёхосный седельный тягач производства Минского автомобильного завода.

МАЗ-537 выпускался Курганским заводом колёсных тягачей с 1963 года. Тягач предназначен для перевозки грузов массой до 50 т на полуприцепах ЧМЗАП-9990, ЧМЗАП-5247Г и др.

Кабина МАЗ-537 — металлическая четырёхместная, с двумя дверьми, оборудована дополнительным независимым отопителем. На базе МАЗ-537 изготовляется модификация МАЗ-537Г, отличающаяся наличием лебёдки для облегчения погрузочно-разгрузочных работ, а также самовытаскивания тягача. Рабочая длина троса 100 м, тяговое усилие 15 т.с.

На автомобиле установлен 12-цилиндровый дизельный двигатель Д-12А-525А (на танке Т-34 почти такой же), расположенный за кабиной. Предусмотрен предпусковой подогреватель двигателя. Трансмиссия — гидромеханическая, с гидротрансформатором и планетарной трёхступенчатой коробкой передач. Рулевой механизм с гидроусилителем. Управляемые две передние оси. Каждый мост автомобиля состоит из центрального редуктора, двух полуосевых карданов и двух колёсных планетарных передач. Второй передний и второй задний центральные редукторы являются проходными. От них крутящий момент передаётся через карданные валы в центральные редукторы переднего и первого заднего мостов. Дифференциал передних центральных редукторов автомобиля относится к дифференциалам повышенного трения, а дифференциал задних центральных редукторов относится к самоблокирующимся дифференциалам, работающим по принципу муфты свободного хода.

Кабина рядная 4-местная, двухдверная, с круглым люком в крыше и независимым отопителем.

Модификации

  • МАЗ-537Г — оборудован лебёдкой.
  • МАЗ-537Д — с генераторной установкой переменного тока.
  • МАЗ-537Е — с генераторной установкой для работы с активным полуприцепом общей массой до 65 т.
  • МАЗ-537А — бортовой тягач грузоподъёмностью 15 т в кузове и общей массой прицепа до 65 т на шоссе и 30 т на грунте.
  • МАЗ-537К — тягач, предназначенный для установки кранового оборудования.
  • МАЗ-537Л (КЗКТ-537Л) — аэродромный тягач, для буксировки самолётов массой до 200 тонн. Отличался небольшим металлическим кузовом.

См. также

Литература

  • Гоголев Л. Д. Автомобили-солдаты: Очерки об истории развития и военном применении автомобилей. — М.: Патриот, 1990. — 191 с. — 100 000 экз. — ISBN 5-7030-0226-5.

wiki.sc

МАЗ-537 Википедия

МАЗ-537

Общие данные

Годы пр-ва1959—1989
Платформаседельно-сцепное устройство под шкворень 100 мм
Производитель:«Трансмаш», г. Барнаул
Марка:Д-12А-525А
Тип:дизельный
Объём:38 880 см3
Максимальная мощность:525 л. с., при 2100 об/мин
Максимальный крутящий момент:2200 Н·м, при 1100—1400 об/мин
Конфигурация:V12
Цилиндров:12
Клапанов:48
Диаметр цилиндра:150 мм
Ход поршня:180 мм
Степень сжатия:14,5
Система питания:проточная, безнаддувная
Система смазки:циркуляционная, под давлением, с сухим картером
Охлаждение:жидкостное, с принудительной циркуляцией, закрытого типа
Материал блока цилиндров:алюминий
Материал ГБЦ:алюминий
Ресурс:55 тыс, км тыс. км.
Тактность (число тактов):4-тактный
Порядок работы цилиндров:1л-6п-5л-2п-3л-4п-6л-1п-2л-5п-4л-3п
Рекомендованное топливо:топливо для быстроходных дизелей ГОСТ 4749-73

3-ступенчатая ГМП

Характеристики

Массово-габаритные

Высота2880 мм (по кабине) / 3100 мм (по поворотной фаре)
Колея задняя2200 мм
Колея передняя2200 мм

Динамические

Макс. скорость55 км/ч

На рынке

Другое

Грузоподъёмностьнагрузка на седло 25 т, масса буксируемого полуприцепа 65 т
Расход топливаконтрольный 125 л/100 км
Объём бака2×420 л

Модификации

МАЗ-537 на Красной площади

МАЗ-537 — четырёхосный седельный тягач производства Минского автомобильного завода.

МАЗ-537 выпускался Курганским заводом колёсных тягачей с 1963 года. Тягач предназначен для перевозки грузов массой до 50 т на полуприцепах ЧМЗАП-9990, ЧМЗАП-5247Г и др.

Кабина МАЗ-537 — металлическая четырёхместная, с двумя дверьми, оборудована дополнительным независимым отопителем. На базе МАЗ-537 изготовляется модификация МАЗ-537Г, отличающаяся наличием лебёдки для облегчения погрузочно-разгрузочных работ, а также самовытаскивания тягача. Рабочая длина троса 100 м, тяговое усилие 15 т.с.

На автомобиле установлен 12-цилиндровый дизельный двигатель Д-12А-525А (на танке Т-34 почти такой же), расположенный за кабиной. Предусмотрен предпусковой подогреватель двигателя. Трансмиссия — гидромеханическая, с гидротрансформатором и планетарной трёхступенчатой коробкой передач. Рулевой механизм с гидроусилителем. Управляемые две передние оси. Каждый мост автомобиля состоит из центрального редуктора, двух полуосевых карданов и двух колёсных планетарных передач. Второй передний и второй задний центральные редукторы являются проходными. От них крутящий момент передаётся через карданные валы в центральные редукторы переднего и первого заднего мостов. Дифференциал передних центральных редукторов автомобиля относится к дифференциалам повышенного трения, а дифференциал задних центральных редукторов относится к самоблокирующимся дифференциалам, работающим по принципу муфты свободного хода.

Кабина рядная 4-местная, двухдверная, с круглым люком в крыше и независимым отопителем.

Модификации

  • МАЗ-537Г — оборудован лебёдкой.
  • МАЗ-537Д — с генераторной установкой переменного тока.
  • МАЗ-537Е — с генераторной установкой для работы с активным полуприцепом общей массой до 65 т.
  • МАЗ-537А — бортовой тягач грузоподъёмностью 15 т в кузове и общей массой прицепа до 65 т на шоссе и 30 т на грунте.
  • МАЗ-537К — тягач, предназначенный для установки кранового оборудования.
  • МАЗ-537Л (КЗКТ-537Л) — аэродромный тягач, для буксировки самолётов массой до 200 тонн. Отличался небольшим металлическим кузовом.

См. также

Литература

  • Гоголев Л. Д. Автомобили-солдаты: Очерки об истории развития и военном применении автомобилей. — М.: Патриот, 1990. — 191 с. — 100 000 экз. — ISBN 5-7030-0226-5.

wikiredia.ru

МАЗ-537 — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 26 августа 2014; проверки требуют 14 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 26 августа 2014; проверки требуют 14 правок.

МАЗ-537

Общие данные

Годы пр-ва1959—1989
Платформаседельно-сцепное устройство под шкворень 100 мм
Производитель:«Трансмаш», г. Барнаул
Марка:Д-12А-525А
Тип:дизельный
Объём:38 880 см3
Максимальная мощность:525 л. с., при 2100 об/мин
Максимальный крутящий момент:2200 Н·м, при 1100—1400 об/мин
Конфигурация:V12
Цилиндров:12
Клапанов:48
Диаметр цилиндра:150 мм
Ход поршня:180 мм
Степень сжатия:14,5
Система питания:проточная, безнаддувная
Система смазки:циркуляционная, под давлением, с сухим картером
Охлаждение:жидкостное, с принудительной циркуляцией, закрытого типа
Материал блока цилиндров:алюминий
Материал ГБЦ:алюминий
Ресурс:55 тыс, км тыс. км.
Тактность (число тактов):4-тактный
Порядок работы цилиндров:1л-6п-5л-2п-3л-4п-6л-1п-2л-5п-4л-3п
Рекомендованное топливо:топливо для быстроходных дизелей ГОСТ 4749-73

3-ступенчатая ГМП

Характеристики

Массово-габаритные

Высота2880 мм (по кабине) / 3100 мм (по поворотной фаре)
Колея задняя2200 мм
Колея передняя2200 мм

Динамические

Макс. скорость55 км/ч

На рынке

Другое

Грузоподъёмностьнагрузка на седло 25 т, масса буксируемого полуприцепа 65 т
Расход топливаконтрольный 125 л/100 км
Объём бака2×420 л

Модификации

МАЗ-537 на Красной площади

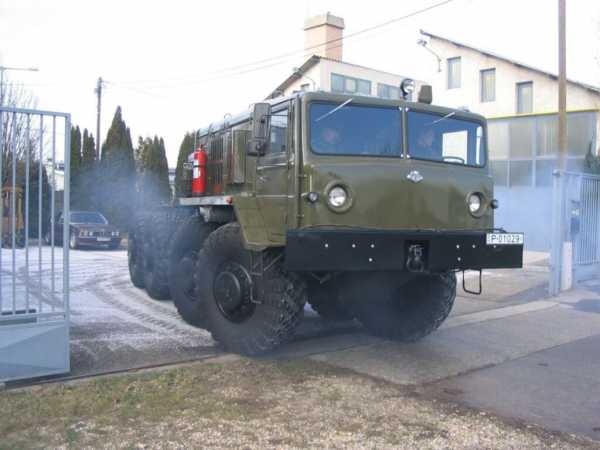

МАЗ-537 — четырёхосный седельный тягач производства Минского автомобильного завода.

МАЗ-537 выпускался Курганским заводом колёсных тягачей с 1963 года. Тягач предназначен для перевозки грузов массой до 50 т на полуприцепах ЧМЗАП-9990, ЧМЗАП-5247Г и др.

Кабина МАЗ-537 — металлическая четырёхместная, с двумя дверьми, оборудована дополнительным независимым отопителем. На базе МАЗ-537 изготовляется модификация МАЗ-537Г, отличающаяся наличием лебёдки для облегчения погрузочно-разгрузочных работ, а также самовытаскивания тягача. Рабочая длина троса 100 м, тяговое усилие 15 т.с.

На автомобиле установлен 12-цилиндровый дизельный двигатель Д-12А-525А (на танке Т-34 почти такой же), расположенный за кабиной. Предусмотрен предпусковой подогреватель двигателя. Трансмиссия — гидромеханическая, с гидротрансформатором и планетарной трёхступенчатой коробкой передач. Рулевой механизм с гидроусилителем. Управляемые две передние оси. Каждый мост автомобиля состоит из центрального редуктора, двух полуосевых карданов и двух колёсных планетарных передач. Второй передний и второй задний центральные редукторы являются проходными. От них крутящий момент передаётся через карданные валы в центральные редукторы переднего и первого заднего мостов. Дифференциал передних центральных редукторов автомобиля относится к дифференциалам повышенного трения, а дифференциал задних центральных редукторов относится к самоблокирующимся дифференциалам, работающим по принципу муфты свободного хода.

Кабина рядная 4-местная, двухдверная, с круглым люком в крыше и независимым отопителем.

  • МАЗ-537Г — оборудован лебёдкой.
  • МАЗ-537Д — с генераторной установкой переменного тока.
  • МАЗ-537Е — с генераторной установкой для работы с активным полуприцепом общей массой до 65 т.
  • МАЗ-537А — бортовой тягач грузоподъёмностью 15 т в кузове и общей массой прицепа до 65 т на шоссе и 30 т на грунте.
  • МАЗ-537К — тягач, предназначенный для установки кранового оборудования.
  • МАЗ-537Л (КЗКТ-537Л) — аэродромный тягач, для буксировки самолётов массой до 200 тонн. Отличался небольшим металлическим кузовом.
  • Гоголев Л. Д. Автомобили-солдаты: Очерки об истории развития и военном применении автомобилей. — М.: Патриот, 1990. — 191 с. — 100 000 экз. — ISBN 5-7030-0226-5.

ru.wikiyy.com

Тягач МАЗ 537: характеристики

История автомобиля тягача МАЗ-537 начинается еще в далеком 1956 г., когда он был разработан на базе своего предшественника МАЗа-535 (народное прозвище «цыклоп»). В конце 1958 года, появились первые опытные образцы, которые успешно выдержали заводские, а затем и государственные межведомственные испытания. 29 марта 1959 года на Минском автомобильном заводе был собран первый тягач МАЗ-537 опытной партии, а с начала 1960 года начался серийный выпуск новых колесных тягачей МАЗ-537. 30 июля 1962 года МАЗ-537 был принят на вооружение.

Основными отличиями являлись новый двигатель повышенной мощности Д12А-525, и с передней облицовки убрали фару, что была по центру. Значительно возросла грузоподъемность и динамические характеристики тягача. Была увеличена база, взамен 16-ти слойных шин с регулируемым давлением воздуха автомобиль получил двадцати четырехслойные шины с постоянным давлением (4,5 кг/см2), была изменена форма вентиляционных люков на моторном отсеке. На МАЗ-537 отсутствовали лебедка и коробка отбора мощности, которые позднее устанавливалась на его модификациях.

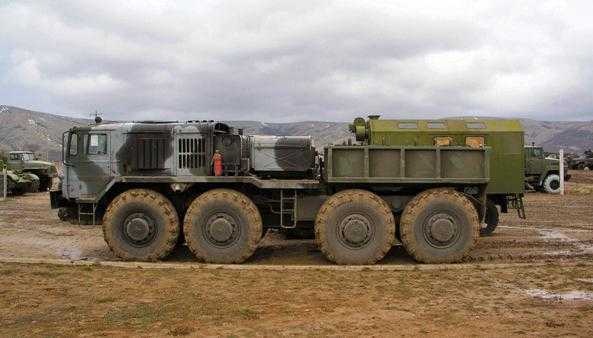

МАЗ — 537А — балластный тягач с металлической сварной платформой и лебёдкой. Выпускался малыми сериями с 1964 года. При массе балласта 15 тонн мог буксировать прицеп полной массой 75 тонн по шоссе и 30 тонн по грунтовым дорогам. Габаритные размеры МАЗ-537А: длина — 9130 миллиметров, ширина — 2885 миллиметров, высота по кабине — 2880 миллиметров. Масса машины в снаряжённом состоянии 22500 килограмм. Кузов имел внутренние размеры 4562×2530 миллиметров, и задний открывающийся борт.

Погрузочная высота составляла 1875 мм.. В полу кузова были расположены люки для доступа к агрегатам трансмиссии. В задней части пол платформы имел снижение-нишу. Установка дуг, тента и скамеек не предусматривалась, то есть МАЗ-537А использовался исключительно в балластном варианте. Лебёдка для само-вытаскивания располагавшаяся под кузовом (тяговое усилие 15 тc., с блоком 30 тc., длина троса — 100 м.) была заимствована у гусеничного артиллерийского тягача АТС-59, производство которого осуществлялось на Курганском машиностроительном заводе.

В систему электрооборудования был введен механизм электросигнализации прекращения выдачи троса и контрольная красная лампочка на панели приборов. В остальном МАЗ-537А не отличался от базового тягача МАЗ-537. МАЗ-537Б — шасси для стартового агрегата на колесном ходу (то есть пусковая установка) 2П20 конструкции ЦКБ ТМ для ОТРК 9К72 «эльбрус». МАЗ-537Б поступил на испытания, в начале 1961 года но их не выдержал из-за недостаточной прочности рамы.

Однако, после сравнительных испытаний колёсных и гусеничных пусковых установок, первые доказали «большую практичность», они обеспечивали минимальные вертикальные ускорения при движении по различным дорогам и местности, имели более долговечную ходовую часть, экономическую эффективность, меньшую удельную трудоемкость обслуживания и т.д. В итоге были выработаны новые требования к машинам такого назначения, а затем, уже на их основе, создано оригинальное специальное колёсное шасси МАЗ-543, производство которого началось в 1962 году. МАЗ-537В, выпуск которого начался в 1963 году, входил в состав стартового агрегата САРД-1 (СТА-30) комплекса дальней беспилотной фото и радиотехнической разведки ДБР-1 «ястреб».

Предназначался для буксировки специального двухосного полуприцепа стартовой установки СУРД-1 (СТ-30) общей массой до 40 тонн. От базовой модели автомобиль отличался сдвинутым назад на 345 мм. ССУ, вертикальная нагрузка на которое была ограничена до18 тонн. МАЗ-537Г отличался от МАЗ-537 наличием лебёдки (аналогичной устанавливаемой на тягаче МАЗ-537А), предназначенной для облегчения погрузочно-разгрузочных работ, а также для само-вытаскивания и вытаскивания застрявшей техники.

Лебёдка была смонтирована на раме позади моторно-трансмиссионного отсека и закрывалась довольно большим, похожим на ящик, капотом. Вертикальная нагрузка на ССУ была увеличена до 27 тонн, а снаряженная масса автомобиля с лебёдкой составила 22,3 тонны. Полная масса буксируемого полуприцепа — 68 тонн. Выпуск этой самой распространенной модификации был начат в 1964 году. На базе шасси МАЗ-537Г выпускалась машина технической помощи МТП-А4. МАЗ-537Д — седельный тягач, выпуск которого начался в 1964 году, был оборудован генераторной установкой и предназначался для буксировки специальных полуприцепов ракетных комплексов общей массой до шестидесяти пяти тонн.

Генераторная установка тягача состояла из трёхфазного генератора переменного тока и пускорегулирующей аппаратуры для питания током агрегата специального назначения. Генератор спец-оборудования приводился во вращение от коробки отбора мощности с помощью карданного вала. Кроме того, для подзарядки аккумуляторных батарей была предусмотрена установка автономного зарядного агрегата АБ-1-П/30-1. МАЗ-537Е — седельный тягач, отличавшийся от МАЗ-537В наличием отбора мощности от повышающей передачи на редуктор привода генераторной установки переменного тока.

Дополнительно устанавливались кронштейны для размещения редуктора привода генераторной установки, служившей для электропривода колёс полуприцепа с активным приводом общим весом до 68 тонн. Выпускался с 1966 года. МАЗ-537К — шасси для установки оборудования подъёмного крана 9Т35 грузоподъемностью 16 тонн, предназначенного для работы в составе ОТРК 9К76 «Темп-С». Первые опытные образцы шасси МАЗ-537К в количестве 4 шт. были переданы на завод «Баррикады» (г. Волгоград) в 1965 году, где монтировалось крановое оборудование.

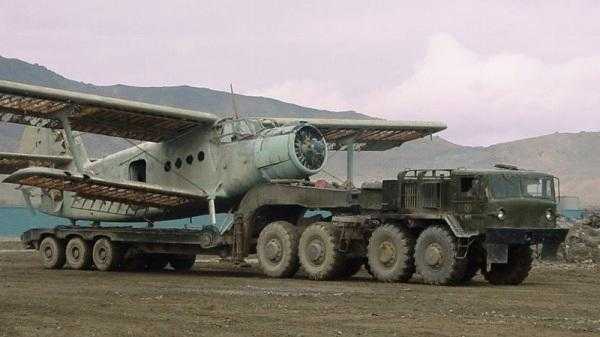

Для привода крановой установки применен отдельный двигатель Д-37М. Большой серией краны 9Т35 не строились, тем более, что в процессе эксплуатации, выявилась их склонность к опрокидыванию. МАЗ-537Л (КЗКТ-537Л) — специальный балластный тягач с двигателем ЯМЗ-240НМ-1Б (500 л.с.) и штатным металлическим балластом (16 тонн). Автомобиль создан в 1978 году и предназначен для буксировки самолетов массой до 200 тонн на аэродромах, буксировки прицепов полной массой до 75 тонн по дорогам с твердым покрытием, расчистки завалов способом прямой буксировки или с помощью лебедки.

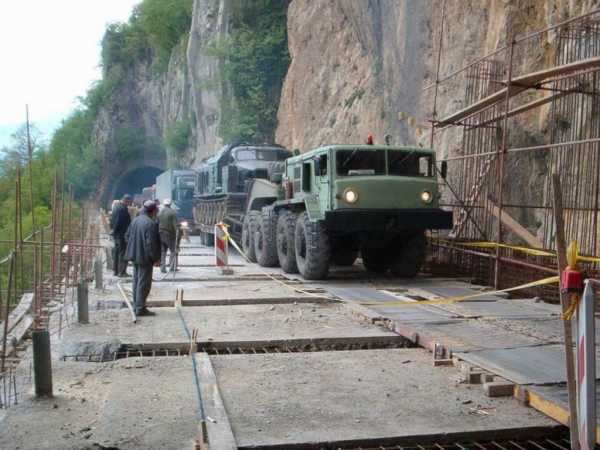

Максимальная скорость при буксировке самолета 20 км/час, при буксировке прицепа 65 километров в час. МАЗ-537М (КЗКТ-537М) — седельный тягач с двигателем ЯМЗ-240НМ-1Б (500 лошадок). После перехода ПСКТ (производством специальных колесных тягачей) на выпуск семейства автомобилей МАЗ-543, производство седельных тягачей МАЗ-537 в 1963 году было передано на КЗКТ, где они выпускались до 1990 года, пока их не заменили более совершенные тягачи КЗКТ-7428. Впоследствии эти автопоезда нашли широкое применение и в народном хозяйстве для перевозки экскаваторов, кранов на гусеничном ходу, тяжеловесных станков, бурового оборудования и так далее.

©. Фотографии взяты из общедоступных источников.

Оцените статью: Поделитесь с друзьями!

truck-auto.info

Отправить ответ

avatar
  Подписаться
Уведомление о
