технология, самодельные грануляторы (шнековый, с плоской матрицей)

Не везде дрова или уголь — доступное топливо, а вот отходы деревообрабатывающей промышленности или сельского хозяйства найти можно, пожалуй, везде. Давно замечено, что горят они, может, чуть хуже, но отапливаться ими вполне можно. Только просто насыпать опилки или солому очень неудобно. Поэтому придумали их перерабатывать и прессовать в брикеты или гранулы. Для топливных гранул — пеллет — есть даже специальные котлы. При хорошем топливе они обслуживаются (выгребают золу) раз в месяц. Самая хорошая новость состоит в том, что вполне можно сделать пелеты своими руками. Для этого потребуется достаточно много оборудования, но основа — гранулятор (экструдер или пеллетайзер). Без него никак.

Что такое пеллеты и каких видов они бывают

Содержание статьи

Пеллеты — это топливные гранулы, которые изготавливаются из отходов деревообрабатывающей промышленности, некоторых остатков растениеводства (солома, лузга подсолнечника, гречихи и т.п.) и даже из куриного помета. Технология их производства такова, что никаких добавок и связующих не требуется. То есть, это абсолютно безопасное и стопроцентно натуральное топливо, которое к тому же сделано из отходов.

Пеллеты — хорошее топливо

Так как сырье для топливных пеллет может быть разным, то и характеристики топлива различны. Делят пеллеты на три категории:

  • Белые. Это топливо премиум класса с наивысшими характеристиками (и ценой). Названо так за характерный цвет — светло-желтый, почти белый. Но цвет вторичен, первичны характеристики и главная — очень низкая зольность. После сгорания белых пеллет золы остается не более 0,5% от объема топлива. Чистить котел надо будет очень редко. Белые топливные гранулы получают из стружки без коры и других посторонниз включений. Как правило, это столярное или мебельное производство.
  • Серые. Сырье для этого типа пеллет может содержать некоторый процент коры, хвои и некоторых других посторонних примесей. Но зольность при этом не должна быть более 1,5%.
  • Промышленные или темные пеллеты. Этот вид топливных гранул делают из соломы или жмыха в чистом виде или с добавлением древесных отходов. Зольность этого типа топлива намного выше, чем описанных выше, тем не менее, она не может быть выше 5%.

Белые и серые пеллеты используются для индивидуального отопления. Их еще называют «первого класса» или первокассными. Они имеют диаметр 6-8 мм, плотность примерно 600 кг/м3, количество выделяемого тепла — около 4,7 кВт/ч. Сжигаются они в специальных котлах, которые так и называются — пеллетные. Обычно это оборудование очень требовательно к качеству топлива. Кроме малой зольности предъявляются требования и по целостности гранул, и по отсутствию пылевидной фракции. В противном случае горелка пеллетного котла забивается, котел отключается. Промышленные пеллеты сжигаются тоже в специальных печах, но они имеют абсолютно другое строение и намного большие объемы.

Характеристики пеллет из разного сыроья

В принципе, любые пеллеты можно засыпать в твердотопливные котлы, только их обычно используют на стадии тления. Когда печь уже разогрета, засыпают некоторое количество гранул.

Технология производства

Для любого хозяина идея превратить отходы в топливо, или даже на этом заработать денег, является привлекательной. В принципе, сделать пеллеты своими руками реально, но ожидать от них промышленного качества не стоит. Заставить на работать импортный пеллетный котел на самодельных гранулах вряд ли получится, но самодельный или твердотопливный агрегат отлично с ними справляется.

Оборудование, которое необходимо для производства пеллет из опилок или щепы

Технология производства древесных пеллет состоит из нескольких последовательных этапов:

  • Крупное дробление сырья. Фрагменты должны быть не более 1,25 см3. Это подготовка для более качественной сушки. Для этой операции нужна дробилка.
  • Сушка в сушильной камере. Сырье доводят до влажности 8-12%. Камеры есть разных типов, в некоторых используют прямой нагрев (в сушильную камеру подается раскаленный воздух из топки), в других греется теплообменник, а от него — воздух в сушилке. Второй вариант менее эффективен, но в этом случае исключена возможность попадания сажи в сырье. Даже небольшое количество сажи способно окрасить щепу. В результате по качеству пеллеты могут относится к «белым» (если использовали соответствующее сырье), а по цвету — к серым.
  • Мелкое дробление. Просушенную древесину подают в дробилки (обычно молоткового типа). На выходе фрагменты древесины имеют размеры на более 1,5 мм для белых и серых пеллет, и 4 мм для промышленных.
  • Увлажнение. Древесные волокна с малой влажностью не смогут склеиться. Потому их увлажняют. Если используются отходы сосны, ели, впрыскивается вода. Сырье из твердых пород — дуба, березы, бука — обрабатывается горячим паром.
  • Прессование. Тут работают прессы разных конструкций. Сырье продавливается через матрицу (плоскую или круглую), которые и формируют цилиндры заданных размеров.
  • Охлаждение. Под воздействием высокого давления пеллеты нагреваются до 70-90°C. В таком состоянии они легко крошатся, потому их оставлют остывать.
  • Готовые гранулы просеиваются (от остатков не склеившихся частиц) и фасуют.

Как видите, процесс многоступенчатый, требует довольно большого количества оборудования. Тем не менее, при наличии дешевого или бесплатного сырья производить пеллеты своими руками выгодно.

Особенности производства пеллет из соломы

Сделать пеллеты из соломы проще. Она изначально идет сухой, потому этап сушки отсутствует. Если же есть мокрая солома, ее сушат в естественных условиях на солнце, а затем измельчают и подмешивают к сухой, добиваясь тем самым требуемой влажности исходного сырья перед прессованием.

Легче происходит и измельчение. Для этого требуется соломорезка, которая сразу нарезает сырье на фрагменты требуемой длины. Так что измельчение тоже проходит за один раз. После доведения массы до требуемой влажности, ее продавливают через пресс. И тут все проще: так как сырье более мягкое, усилий требуется меньше. Менее мощное оборудование — меньшие затраты. При этом производительность линии может быть высокой.

Как видите, оборудования для производства пеллет из соломы требуется меньше, да и затрат времени и энергии тоже меньше.

Самодельные грануляторы

Хоть оборудования для производства пеллет требуется много, основное устройство — гранулятор. С его помощью из сырья формируются пеллеты. Есть несколько моделей грануляторов:

  • Шнековые. По строению похожи на бытовую мясорубку. Тот же шнековый вал и матрица — решетка, через которую продавливается сырье. Их можно использовать для мягкого сырья, например, соломы. Древесину, даже хорошо измельченную, он «не тянет» — не хватает усилия. В принципе, при достаточной прочности деталей, можно поставить более мощный мотор.

    Принципиальная схема шнекового экструдера (гранулятора)

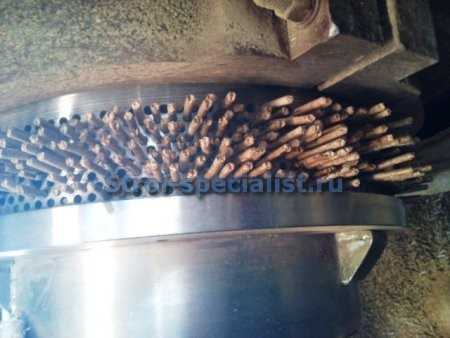

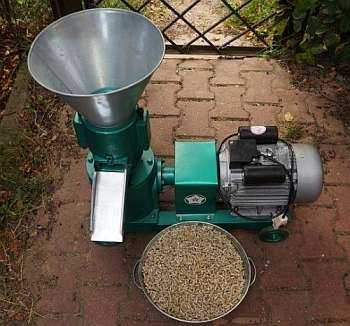

  • С плоской матрицей. Есть металлический круг, в котором проделаны отверстия необходимого диаметра (обычно 3-4 мм). Есть зубчатые катки, которые продавливают сырье через отверстия, формируя гранулы.

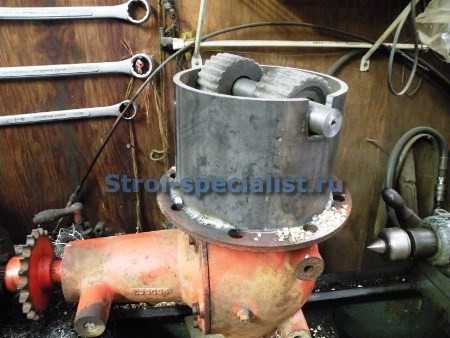

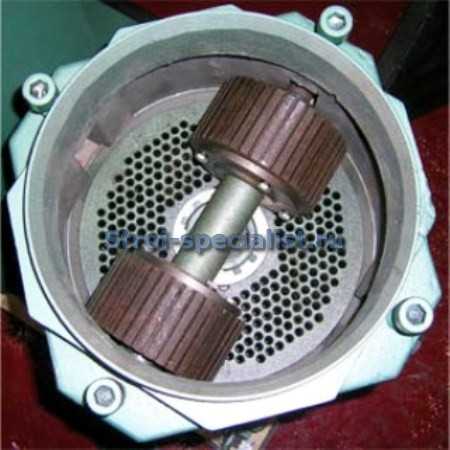

    Устройство основного узла гранулятора с плоской матрицей

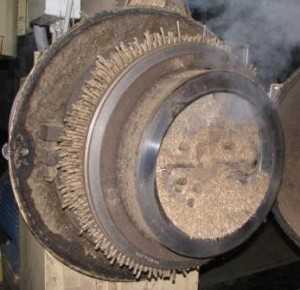

  • С круглой матрицей. Идея такая же, только матрица выполнена в виде кольца, соответственно катки расположены в другой плоскости. Этот вариант имеет большую производительность, но грануляторы этого типа своими руками делают редко.

    Устройство гранулятора с цилиндрической матрицей

Самый простой по строению шнековый экструдер. Его часто делают для прессовки комбикормов, но можно использовать и для изготовления топливных гранул из мягкого сырья. Если вам необходимо сделать оборудование для производства пеллет, это — самый простой вариант. При условии, что вы умеете обращаться с токарным станком и сварочным аппаратом.

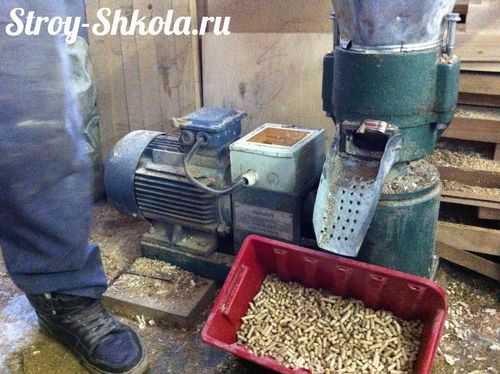

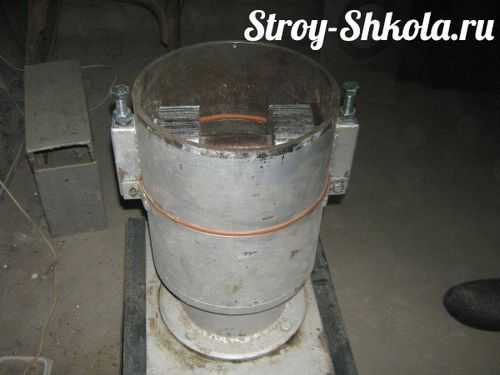

Самодельный шнековый гранулятор

Как и в любом оборудовании подобного типа у шнекового гранулятора есть матрица. В данном случае она похожа на сетку мясорубки, только сделана из пластины намного более толстой. Второй важный узел — шнековый вал. Все эти детали можно сделать своими руками. Как — описывать словами бесполезно, смотрите в видео.

Изготовление матрицы под готовый шнек.

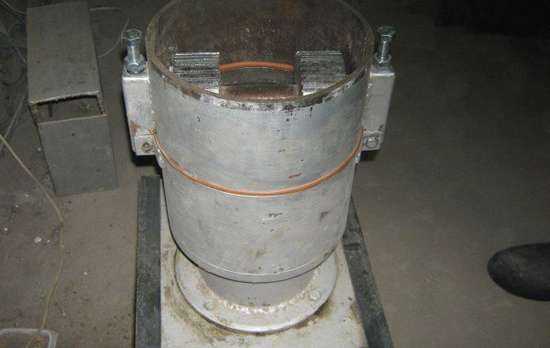

Шнек и матрицу «упаковывают» в корпус или гильзу. Как ее сделать, смотрим в следующем видео.

После сборки основного узла надо установить мотор с редуктором, бункер, в который будет подаваться измельченная солома. Можно запускать.

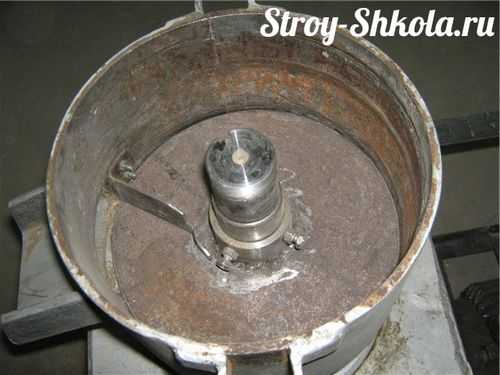

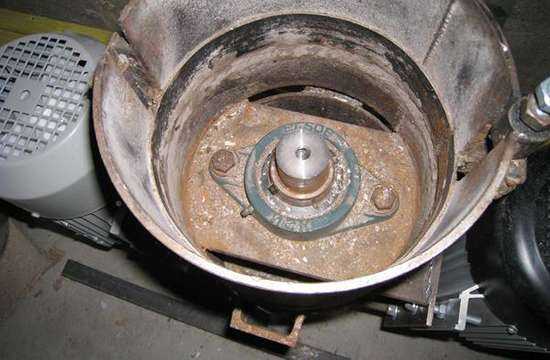

Как сделать гранулятор с плоской матрицей

Сначала надо разобраться с тем, как он устроен. Все отлично продемонстрировано в видео.

Устройство пеллетайзера с плоской матрицей

В следующем ролике довольно подробные пояснения по процессу изготовления матрицы и роликов.

stroychik.ru

Гранулятор для пеллет своими руками чертежи

Производство комбикорма в домашних условиях

Производство комбикорма как бизнес привлекательный для малых инвестиций. Спрос –стабильный, потребитель покупает этот продукт десятками килограммами по розничной цене. Для запуска производства потребуется минимальный набор недорогого оборудования. А со временем можно быстро развиться до полноценной производственной полу-автоматизированной линии.

Комбикорм – это расходный продукт, в котором нуждаются фермы по производству мяса и молока и домашние хозяйства.

Бизнес по производству гранулированного корма для животных имеет высокую доходность, активную оборачиваемость капитала. Чтобы товар пользовался спросом, обеспечим его качество. Этот показатель в сельском хозяйстве чрезвычайно важен.

Хорошо усваивается корм – повышается скорость роста скотины, улучшается соотношение килограмма питания на килограмм мяса.

Чем выше качество комбинированных кормов, тем выше эффективность фермы. Но нужно решить еще одну задачу – снизить себестоимость продукта без потери качества. Покупать питание для сельскохозяйственных животных по высоким ценам будут единицы.

Что входит в состав комбикорма?

Основа гранулированного питания для животных – фуражное зерно.

Оно в два раза дешевле классового зерна. Чтобы обогатить корм клетчаткой, добавим травяную муку. А луговую траву косить можно бесплатно.

Снизив расходы на основные компоненты комбикорма, бизнесмен может продавать его по выгодной для покупателя оптовой цене.

Фермеры, как правило, приобретают корма мешками по 30 кг или даже тоннами. А повысить качество продукта позволяет бесплатная травяная мука.

Процент содержания клетчатки в разных кормах:

  • 30-35% — для кроликов;
  • 20-25% — для коров;
  • 15-20% — для свиней;
  • 10-15% — для кур.

В состав практически всех комбикормов входят злаки, богатые жирами, белками и углеводами и шрот, содержащий витамин Е.

Такое питание бедно на другие полезные микроэлементы. Добавляя травяную, или витаминную, муку, предприниматель решает сразу несколько задач:

  • в комбикорме много клетчатки, которая важна для нормального его усвоения;
  • происходит травление организма животного, что необходимо для полноценного развития;
  • корм содержит витамины, поддерживающие здоровье животного и обеспечивающие качество мяса.

Клетчатка, благодаря своей ячеистой структуре, впитывает жидкость и набухает.

Как сделать самодельный гранулятор для комбикорма

Объем пищи, попавшей в организм животного, увеличивается. В результате облегчается магистральное перемещение корма по кишечнику. Соответственно, улучшается усвояемость и повышается прирост.

В производство травяной муки берется обычное сено.

Рекомендуется косить луговую траву, но можно люцерну и эспарцет. Скошенное сено сушится, измельчается и подается в гранулятор с другими компонентами.

Состав компонентов для животных и птиц

Компоненты и их соотношение зависят от типа питания сельскохозяйственного животного.

Кролики

Состав комбикорма для кроликов в домашних условиях:

  • молотый ячмень – 25%;
  • молотая кукуруза – 15%;
  • пшеничные отруби – 5%;
  • шрот подсолнечника – 20%;
  • травяная мука – 35%.

Недостаток клетчатки в рационе кроликов приводит к вздутию живота и падежу поголовья.

Этому сельскохозяйственному животному важно соблюдать систему травления пищи!

35% витаминной муки удовлетворяет суточную потребность животного в клетчатке. Приготовленный таким образом корм дает прирост мяса от 1 кг в месяц. Выживаемость кроликов повышается. Их все равно нужно кормить травой. Но к свежей траве, они слишком чувствительны: может попасться ядовитое растение, роса на травинках.

Свиньи

Комбикорм для свиней приготовленный своими руками, рецепт:

  • молотая кукуруза – 20%;
  • молотый ячмень – 20%
  • молотая пшеница – 10%;
  • шрот подсолнечника – 30%;
  • травяная мука – 20%;
  • поваренная соль – 0,2%.

В день свинья съедает 2,7-3 кг.

5,5 кг такого комбикорма дают 1 кг прироста чистого мяса. Для сравнения: обычного корма понадобится 7 кг.

Куры

Состав комбикорма для бройлеров в домашних условиях:

  • молотая пшеница – 25%;
  • молотый ячмень – 25%;
  • молотая кукуруза – 17%;
  • шрот подсолнечника – 15%;
  • травяная мука – 15%;
  • молотый ракушечник – 3%.

Шрота можно дать меньше, но не больше.

В противном случае повышается жирность курицы, несушки плохо несут яйца.

В рецепт комбикорма для бройлеров, сделанный своими руками, следует обязательно включить ракушечник. Это источник кальция, необходимого для усиления костей и формирования скорлупы. Где взять? Подойдет строительный блок ракушник, сделанный из морского дна.

Коровы

Рецепт комбикорма для коров:

  • молотый ячмень – 20%;
  • молотая кукуруза – 15%;
  • пшеничные отруби – 15%;
  • шрот подсолнечника – 25%;
  • травяная мука – 25%;
  • поваренная соль – 0,5%.

Комбикорм в рационе коров – не единственный вид питания.

Но в разведении животного он играет важную роль: повышается жирность молока, улучшается прирост чистого мяса.

Гранулированный комбикорм в домашних условиях

Для примера возьмем линию производства кормов из ячменя, кукурузы, шрота и травяной муки. В комплект линии входит только недорогое оборудование для производства комбикорма в домашних условиях:

Наименование оборудованиеТехнические характеристикиВес и габаритыСтоимость
Комбикормовый грануляторМощность двигателя – 2,2 кВт, 1500 об./мин; производительность – 60-130 кг/часМасса – 58 кг; размеры – 75 х 41 х 76 см400$
Дробилка зерновых культурМощность двигателя – 900 Вт; 4000 об./мин; производительность – 230 кг/часЗагрузка бункера – 20 кг280$
Маслопресс (для производства шрота)Мощность – 2 кв./час; производительность – 5 л/часВес – 45 кг400$
Сушилка550$
Измельчитель для сенаМощность двигателя – 4 кВтВес – 65 кг; размеры – 53,6 х 65,1 х 141,5 см500$
МотокосаМощность – 1,7 кВт; 6000 об./минМасса – 8 кг, размер бака – 1,2 л50$

Таким образом, на начальном этапе понадобится 2190 долларов для обустройства производственной линии.

Плюс ежемесячные расходы на аренду помещения, электроэнергию и сырье.

Мини завод по производству комбикормов работает по следующей схеме:

  1. Покос луговой травы или люцерны.

    Просушка сена на сушилке, измельчение травяной муки.

  2. Дробление зерновых, кукурузы, ячменя.
  3. Прессование фуражных семян подсолнечника через маслопресс (маслобойку). На выходе – шрот и техническое подсолнечное масло с фузом.
  4. Отстаивание технического масла.

    Фуз можно засыпать в мешок из лавсановой ткани и положить под пресс.

  5. Загрузка ингредиентов в гранулятор – получение готового продукта.
  6. Дозировка всех компонентов по рецептуре состава необходимого для конкретного вида с/х животных.
  7. Прессование гранулятором сыпучих кормов для формирования легкоусвояемых гранул.

Пропорции берем в зависимости от типа корма.

Размер гранул можно изменить с помощью различных насадок.

Если средства на открытие собственного дела ограничены, можно некоторые компоненты на начальном этапе закупать. Впоследствии, когда появятся свободные средства, комплектуется полная линия.

Сегодня любой человек, вовлеченный в сельское хозяйство, хочет сделать это, чтобы как можно больше не зависеть от сторонних поставок.

И одно из устройств, которые позволят фермеру не зависеть ни от кого по отношению к кормлению животных, — это гранулятор домашних хозяйств. Купить бытовой гранулятор Сегодня это очень просто. В этой статье мы попытаемся определить, действительно ли это нужно.

Многие люди считают, что хороший корм не может быть дешевым. Но когда несколько десятков тысяч вложили в гранулятор, многие понимают, что эти деньги скоро будут оплачены, потому что теперь можно будет производить пищу из ничего.

Теоретически, в общем, когда он купил домашний гранулятор для корма, многие не только могут обеспечить свою еду продуктами питания, но также должны продавать излишки.

Но на практике все по-другому, и мы увидим, в чем проблемы.

Во-первых, купить гранулятор — это одно, но второй вопрос — найти отличную смесь. И хотя кажется, что вы смешиваете одни и те же продукты, которые присутствуют на фабричном корме, но вы понимаете, что он не работает так, как он производится. И все потому, что все регулируется граммами.

Во-вторых, внутренняя пища может быть хуже, чем на заводе.

Все дело в регулярности доз. Кроме того, гранулы могут разлагаться и превращаться в пыль, которую животные не будут есть. Кроме того, это может вызвать аллергические реакции.

В-третьих, когда смешанный корм готовят в производственных условиях, он затем проверяется на наличие всех необходимых элементов, минералов и витаминов.

И большинство из них не всегда могут купить некоторые из компонентов, которые приведут к корму кормов.

В-четвертых, при производстве смешанных кормов его качество проверяется специальной лабораторией на заводе. И кто будет проверять ингредиенты, которые использует фермер? Это означает, что никто не застрахован от того, что конечный продукт окажется просто нестандартным.

Как вы можете видеть, купить гранулятор для домашнего хозяйства — это.

Но решать эти типичные проблемы — это другое.

Гранулятор самостоятельно — Экспертный совет

Поэтому, прежде чем вы получите что-то подобное, вам нужно подумать, действительно ли это нужно. Но если вы все еще решите купить гранулятор, тогда вы можете сделать это с нами. Цены на эти устройства имеют один из самых низких на рынке, и ассортимент отличен. Здесь вы можете найти модель, которая вам действительно нужна.

Как сделать гранулятор для производства топливных пеллет своими руками

Гранулятор комбикорма бытовой своими руками чертежи

Гранулятор комбикорма бытовой своими руками, чертежи оборудования с электрическим приводом, клиноременной передачей и плоской матрицей.

Прежде чем приступить к проектированию оборудования произведем несложный расчет.

Следует помнить, что:

  • максимальное передаточное отношение клиноременной передачи – не более 6.
  • угол обхвата на малом шкиве – не менее 120°

Из стандартного ряда по ГОСТ 17383-73, выберем диаметры шкивов

Ведущий шкив (D1), диаметр 56 (мм)
Ведомый шкив (D2), диаметр 315 (мм)

Рассчитаем длину ремня по формуле: L = 2a + l1 + l2

где

l – длина окружности, определяется по формуле: l = πDα/360

α1 = 136,57°
α2 = 223,43°
а = 325,16 (мм)

Подставим значения и получим:

L = 2 х 325,16 + (3,14 х 56 х 136,57 / 360) + (3,14 х 315 х 223,43 / 360) = 1330,89 (мм)

Из стандартного ряда выбираем ремни Z-1320.

Выберем электродвигатель.

Оптимальные обороты вращения плоской матрицы составляют 100…150 (об/мин).

Зная передаточное число (D2 / D1 = 315 / 56 = 5,625), выбираем электродвигатель АИР 100L8.

Подставим значения в формулу и получим обороты матрицы гранулятора:

ωр = 750 / 5,625 ≈ 133 (об/мин)

Бытовой гранулятор комбикорма состоит из следующих элементов

  1. Корпус клиноременной передачи (основание).
  2. Привод матрицы гранулятора.
  3. Ролики гранулятора.
  4. Загрузочный бункер.
  5. Электродвигатель АИР 100L8.
  6. Подвижная пластина крепления электродвигателя.
  7. Устройство натяжения ремней.
  8. Клиноременная передача.

Чертеж гранулятора.

Чертеж привода матрицы гранулятора.

  1. Корпус.
  2. Вал.
  3. Лопатка.
  4. Матрица.
  5. Шайба.
  6. Винт с внутренним шестигранником DIN 4762 — М8 х 20.
  7. Шайба пружинная стопорная DIN 128 — А8.
  8. Шпонка призматическая DIN 6885 — А8 х 7 х 22.
  9. Гайка DIN 44232 — М8.
  10. Винт с внутренним шестигранником DIN 912 — М8х1 х 30.
  11. Подшипник радиально упорный однорядный DIN 625 — 6307 с защитными шайбами или 66307 по ГОСТ 831-75 (35 х 80 х 21).
  12. Шайба стопорная DIN 6731 — 32.
  13. Гайка специальная DIN 1804 – М32х1,5.
  14. Шпонка призматическая DIN 6885 — А8 х 7 х 50.

В дополнение, посмотрим видеоматериал из двух частей, где показан порядок сборки бытового гранулятора комбикорма с плоской матрицей.

Заказать чертеж

Поделитесь с друзьями!

Делаем пеллеты своими руками: Инструкция по изготовлению пеллет

Для топки дровяных печей и каминов, а также твердотопливных котлов в последние годы используют не только дрова, но и прессованные гранулы или брикеты из отходов деревообработки – пеллеты. В отличие от сжигания дров, наносящего вред экологии, использование пеллет решает проблему утилизации опила, щепы, коры древесины, и позволяет получить высокоэффективное и экологически чистое топливо.

Пеллеты своими руками

Брикеты промышленного производства имеют низкую остаточную влажность, хорошо разгораются, длительно поддерживают горение и не вызывают появления копоти, нагара и сажи, что особенно удобно при топке камина.

Однако, цена их сопоставима со стоимостью сухих березовых дров. Поэтому при наличии больших объемов древесных отходов целесообразно сделать установку для изготовления пеллет своими руками.

Оборудование для производства пеллет

Пеллеты делают из опила, щепы, коры деревьев, а также из отходов сельскохозяйственной деятельности – жмыха, лузги, соломы.

Сырье предварительно измельчают до размера частиц 3-5 см, просушивают в сушилках до влажности 15%, после чего помещают в дробилку мелкого дробления. Полученную массу с величиной фракции не более 2 мм загружают в пресс, где сырье прессуется. На выходе из пресса получаются гранулы с влажностью не более 12%, размер гранул зависит от конструкции оборудования.

Пресс-гранулятор с плоской матрицей: 3D-модель,чертежи, описание и принцип работы

Гранулы собирают в мешки, укупоривают и используют для розжига и топки печей и котлов.

Таким образом, для самостоятельного изготовления пеллет понадобится такое оборудование:

  1. Дробилка или измельчитель древесины. Если в качестве сырья вы планируете использовать опилки или лузгу, этот этап производства можно пропустить. Для использования обрезков пиломатериалов, веток, коры, некондиционной доски дробление является обязательным этапом.
  2. Сушилка для сырья барабанного или аэродинамического типа.

    Сушилку можно изготовить своими руками из металлической бочки.

  3. Дробилка мелкого дробления, в которой происходит измельчение крупного сырья до состояния опилок.
  4. Пресс для пеллет или гранулятор с плоской или цилиндрической матрицей.

    Применение гранулятора исключает необходимость мелкого дробления сырья, так как в нем происходит одновременное перемалывание и прессование гранул.

Наиболее рациональным выходом для домашнего производства пеллет можно считать использование гранулятора с матрицей плоского типа – этот вид оборудования можно сделать своими руками, не прибегая к покупке дорогостоящих комплектующих.

Измельчитель и дробилка в этом случае вам не понадобятся, а необходимость в сушильной камере зависит от влажности сырья.

Требования к сырью

Как уже говорилось, основным параметром, от которого зависит качество получаемыхпеллет – это влажность исходного сырья. Для изготовления гранул, хорошо удерживающих форму и горение, нужна измельченная древесина с влажностью 12-15%.

Достичь такой влажности можно двумя путями: использовать опилки и щепу от высушенной древесины или досушивать сырье в сушильном барабане.

Из древесных отходов наиболее популярны опилки хвойных пород – благодаря высокому содержанию смолы и лигнина, гранулирование происходит быстрее, а готовые пеллеты лучше держат форму. В сырье не должно содержаться крупных включений, посторонних предметов, металлических деталей.

Для этого его необходимо не только просушить, но и просеять.

Конструкция гранулятора для пеллет

Гранулятор – это емкость с установленной внутри плоской или цилиндрической матрицей. Цилиндрическая матрица – это перфорированный барабан, внутри которого вращаются катки. Уплотненная масса с помощью катков вдавливается в прессовальные каналы – отверстия в барабане, и после прессования гранул и выхода их с внешней стороны срезается ножами.

Схема гранулятора для пеллет

Гранулятор с плоской матрицей работает по тому же принципу, но матрица в нем представляет собой перфорированный диск, жестко закрепленный на валу.

При вращении матрицы катки аналогичным образом спрессовывают сырье и вдавливают его в отверстия в диске. Прессовальные каналы имеют форму сужающийся к выходу конус, что позволяет максимально уплотнять гранулы. Диаметр отверстий обычно не превышает 8-10 мм.

Для установки по прессованию пеллет можно взять готовую матрицу и катки – их продают в качестве запчастей производители  грануляторов для комбикорма, а можно изготовить самостоятельно из листового металла толщиной не менее 20 мм и подходящих шестерен, закрепленных на валу.

Приводом для гранулятора обычно служит электродвигатель мощностью не менее 15 кВт, и редуктор.

Частота вращения матрицы должна находиться в пределах 60-100 оборотов в минуту. Вал, на котором закреплена плоская матрица, может быть ориентирован как вертикально, так и горизонтально, при этом необходимо предусмотреть емкость для загрузки сырья и выгрузки готовых гранул.

Технология изготовления гранулятора

  1. Изготовление матрицы.

    Если вы решили изготовить матрицу самостоятельно, вам понадобится заготовка в виде диска толщиной не менее 20 мм. При меньшей толщине матрица быстро деформируется. Диаметр матрицы может быть любым, от него зависит производительность. Так, при диаметре 50 мм и двигателе 25-30 кВт вполне можно получать 300-350 кг пеллет в час. Для меньших объемов достаточно матрицы 25-30 см в диаметре. В центре диска сверлят отверстие по диаметру вала редуктора и выполняют паз для жесткой посадки.

    Отверстия для прессования и выхода гранул выполняют в виде конуса.

    Матрица для гранулятора

  2. Шестерни или ролики для катков подбирают так, чтобы их ширина соответствовала рабочей зоне матрицы.

    Шестерни надевают на вал, который впоследствии будет закреплен перпендикулярно оси выходного вала редуктора с помощью муфты.

    Шестерни для катков

  3. По размерам матрицы сваривают цилиндрический корпус гранулятора из трубы или листового металла. Корпус состоит из двух частей: в верхнюю загружают сырье, и после прохождения через систему роликов и матрицы готовые гранулы попадают в нижнюю часть корпуса, откуда по лотку высыпаются в подготовленную емкость.Матрица должна свободно вращаться внутри верхней части корпуса, при этом зазор должен быть минимальным.В нижней части корпуса делают отверстие для выхода готовыхпеллет, к нему приваривают лоток из трубы или листового металла.

    Корпус для гранулятора

  4. Выходной вал редуктора закрепляют в нижней части корпуса гранулятора с помощью муфты и подшипников.

    Выходной вал редуктора

  5. Для удобства чистки и обслуживания верхнюю и нижнюю часть корпуса выполняют разъемными с соединением на болты через приваренные ушки.

    Устанавливают матрицу и ролики в корпус.

    Крепим верхнюю и нижнюю часть гранулятора для пеллет болтами

  6. Гранулятор устанавливают на раму, сваренную из уголка или швеллера, жестко закрепляя на ней.

    Крепят электродвигатель и подсоединяют его выходной вал к редуктору.

    Устанавливаем гранулятор на раму сваренную из швеллера

  7. Раму и все детали гранулятора с внешней стороны окрашивают краской по металлу. Подключают двигатель в электросети и выполняют пробный запуск.

    Процесс изготовления пеллет с помощью гранулятора

Гранулятор с матрицей плоского типа для изготовления пеллет, сделанный своими руками, способен решить проблему отопления дома площадью до 150 квадратных метров.

Полученные гранулы можно использовать как для сжигания в печи или камине, так и для твердотопливных котлов. При этом вам не придется задумываться об утилизации отходов переработки древесины и сельскохозяйственного сырья.

Возможно вас заинтересует: Для того чтобы ремонт пищевого оборудования вам обошелся не дорого, обращайтесь к нам.

stroitel12.ru

Гранулятор своими руками | Строительный портал

Использование пеллет в системе отопления позволяет существенно сэкономить на обогреве помещения. Данный вид топлива отличается одним из наивысших КПД, среди альтернативных источников теплового производства. Изготовление гранул своими руками – еще один способ сэкономить на покупке пеллет. Как сделать гранулятор, разберем далее.

Оглавление:

  1. Принцип и технология производства пеллет
  2. Разновидности грануляторов
  3. Устройство гранулятора
  4. Гранулятор для пеллет своими руками
  5. Изготовление редуктора для самодельного гранулятора
  6. Гранулятор: особенности изготовления
  7. Советы по изготовлению матрицы для гранулятора
  8. Рекомендации по изготовлению гранулятора

Принцип и технология производства пеллет

Гранулятор для производства пеллет – это устройство, которое помогает изготовить гранулированое топливо или корм в домашних условиях. Перед тем как ознакомиться с рекомендациями по изготовлению гранулятора, рассмотрим технологический процесс производства пеллет с помощью самодельного гранулятора.

Пеллеты производят из различного рода сырья, например, из древесных опилков или отходов, из торфа, коры дерева, соломы, куриного помета и т.д.

Сырье для производства пеллет должно отвечать следующим требованиям:

  • иметь процент влажности 11-13%;
  • содержать большое количество клеящихся веществ, смол;
  • должно быть очищенным от постороннего мусора.

Технология изготовления пеллет выглядит таким образом:

1. Очищенное от посторонних предметов сырье, попадает в дробилку или первичный размельчитель. В нем, происходит процесс измельчения материала для производства пеллет.

2. Сырье помещается в барабанную или аэродинамическую сушилку. В домашних условиях, для производства такого агрегата отлично подойдет деревянная или металлическая бочка.

3. В сушилке материал доводят до необходимой влажности, если влажность ниже требуемой, сырье обрабатывают горячим паром.

4. Следующий этап: повторное измельчение, которое включает вторичную переработку материала для пеллет.

5. Завершающий этап – переработка материала в грануляторе и, собственно, изготовление пеллет.

6. Готовые пеллеты сушатся и используются для системы отопления.

Преимущества использования гранулятора:

  • возможность вторичной переработки отходов,
  • получение качественного, готового к дальнейшему использованию продукта,
  • легкость работы,
  • изготовление гранулятора – довольно не сложный процесс, с которым справится и непрофессионал, при условии тщательного соблюдения инструкции,
  • гранулятор способствует изготовлению топлива, которое не занимает много места и удобно в хранении,
  • возможность изготавливать как топливные, так и кормовые пеллеты.


Разновидности грануляторов

В зависимости от вида матрицы грануляторы разделяют на устройства:

  • с кольцевой матрицей,
  • с плоской матрицей.

Первоначально был изобретен гранулятор с кольцевым видом матрицы.

Недостатки таких грануляторов:

  • большая стоимость матрицы,
  • низкая скорость работы.

Цилиндрическая или кольцевая матрица имеет вид перфорированного барабана, на котором расположены вращающиеся катки. Смесь для гранул вдавливается в барабанные отверстия с помощью катков. При помощи ножей, на внешней части барабана гранулы отрезаются до определенного размера.

Грануляторы с плоским видом матрицы имеют современную конструкцию, отличаются высококачественной и быстрой производительностью. Плоская матрица имеет вид вала, на котором закреплен жесткий диск. Такие устройства способны перерабатывать различного рода отходы, в том числе и с твердых пород деревьев. Для гранулятора с кольцевой матрицей, такая задача является непосильной.

В соотношении с креплением матрицы выделяют грануляторы:

  • горизонтального типа,
  • вертикального типа.

В соответствии с типом работы выделяют:

  • грануляторы редукторного типа,
  • пресс-грануляторы.

Осуществление процесса производства пеллет в редукторном гранулятора выполняет редуктор. В зависимости от типа редуктора такие грануляторы разделяют на:

  • одноступенчатые,
  • двухступенчатые.

Пресс-грануляторы более распространены, чем редукторные. Ключевой деталью, которая отвечает за правильность работы устройства является прессовый узел. Основной его составляющей служат роллеры, отвечающие за раскатку сырья. Матрицы данного устройства оснащены специальными формами, которые формируют пеллеты.

В зависимости от назначения выделяют:

  • грануляторы для производства корма,
  • грануляторы для изготовления топливных пеллет.


Устройство гранулятора

Основные компоненты гранулятора включают:

  • основную раму,
  • грануляторный пресс,
  • дверцу.

Подготовленное сырье подается в гранулятор с помощью дозатора, которые отмеряет определенное количество материала. Перемешивающее устройство размешивает и обрабатывает с помощью пара сырье, таким образом обеспечивая более надежное склеивание гранул.

Роллеры – отвечают за процесс выдавливания готовой массы, и за формирование пеллет. В соответствии с заданной длинной, смесь разрезается специальными ножами. После остывания гранул – они готовы к использованию. Остывание является обязательной процедурой, без которой пеллеты не обретут крепости и целостности.

Для изготовления гранулятора своими руками, потребуется наличие:

  • электродвигателя,
  • редуктора,
  • вала,
  • основы под гранулятор,
  • шерстей,
  • матрицы.

Гранулятор для пеллет своими руками

Размер основы для рамы под гранулятор определяет мощность прибора. Для ее изготовления понадобится профиль с прямоугольным сечением. Минимальное сечение профиля 4х2,5 см. Электродвигатель нужно купить на рынке, или использовать старый, ненужный, но рабочий.

Используйте листовой материал для изготовления корпуса гранулятора. Он состоит из двух частей, одна – отвечает за подачу сырья, а вторая – за выход готовых пеллет. Рекомендуется изготавливать корпус в форме цилиндра. Чтобы матрица осуществляла вращение свободно, сделайте корпус диаметром чуть больше, чем матрица.

Нижняя часть корпуса должна быть оснащена желобом, по которому будут выходить готовые пеллеты.

Не следует соединять две части корпуса, с помощью сварки, для этого лучше использовать болты. Этот процесс обеспечит легкость в чистке гранулятора.

Гранулятор своими руками чертежи:

Изготовление редуктора для самодельного гранулятора

Для изготовления самодельного редуктора возможно использование заднего моста от мотоциклов, таких как Урал или Днепр. Данную деталь легко достать на рынках автозапчастей. Вертикально сзади редуктора расположится электродвигатель. Для его соединения используйте кардан или упругую муфту от мотоцикла.

Если использовать электродвигатель мощностью 1500 оборотов, то выходная мощность составит 325 оборотов.

Гранулятор: особенности изготовления

Схема гранулятора довольно сложная, но вполне выполнимая в домашних условиях. Для изготовления гранулятора понадобится наличие:

  • металлического уголка,
  • матрицы,
  • листов качественного металла,
  • вала вращения,
  • электродвигателя,
  • крепежных элементов,
  • сварки.

Инструкция по изготовлению гранулятора:

1. Для сооружения прочного основания под гранулятор воспользуйтесь металлическим уголком и сваркой.

2. Короб – это основание гранулятора. Он изготавливается с помощью металлического листа и сварки.

3. Горизонтальная верхняя часть короба должна содержать отверстие, диаметром, чуть больше матрицы. Это отверстие служит местом загрузки сырья для изготовления гранул.

4. Возьмите металлический лист, ширина которого не превышает 100 мм, и по диаметру отверстия соорудите борт, оторые будет препятствовать выпаданию сырья.

5. Нижняя часть короба должна содержать отверстие, размер которого зависит от диаметра матрицы.

6. Боковая часть должна также содержать отверстие, через которое будут выходить готовые гранулы.

7. Из металлического листа следуйте желоб, который следует прикрепить к боковому отверстию.

8. Чтобы установить вал вращения и матрицу воспользуйтесь гайками. Матрица должна крепиться на одном уровне с верхней частью короба.

9. С помощью гаек и болтов закрепите устройство на основании. Установите и зафиксируйте электродвигатель.

10. С помощью ремневой передачи зафиксируйте вал мотора и матрицу.

11. Используйте старое жестевое ведро, предварительно избавившись от его дна, для изготовления раструба, который облегчит подачу сырья. Соорудить раструб возможно из металлического листа.

12. Произведите установку катка и шестерней на поверхность матрицы.

Советы по изготовлению матрицы для гранулятора

Матрица – это довольно сложный прибор, от работы которого зависит производительность и качество изготовляемых гранул. Рекомендуется приобрести готовую матрицу для самодельного гранулятора, такие устройства продаются на рынке, как отдельные запчасти к заводским устройствам.

При желании в самостоятельном изготовлении матрицы, следует приобрести диск, минимальная толщина которого составляет 2 см.

От диаметра диска зависит производительность гранулятора. При производстве 150 кг гранул в течении одного часа, следует приобрести диск диаметром 25 см и двигатель мощностью 15 кВт.

Центральную часть диска следует просверлить и сделать отверстие, в соответствии с размером валового сечения. Для выполнения жесткой посадки воспользуйтесь пазом, чтобы пеллеты хорошо прессовались и выводились, нужно сделать конусообразные отверстия.

Ширина роликов или шестерней должна быть такой же как и рабочая поверхность матрицы.

Процесс сборки матрицы включает надевание шестерней на вал, прикрепите вал с шестернями с помощью муфты перпендикулярно редукторному валу.

Рекомендации по изготовлению гранулятора

1. Для изготовления корпуса гранулятора воспользуйтесь металлической трубой или цельным стальным листом. Основная функция верхней части корпуса – осуществление процесса загрузки сырья, а нижняя часть отвечает за выход прессованной массы.

2. Щель между матрицей и корпусом гранулятора должна быть минимальной.

3. Для крепления редукторного выходного вала воспользуйтесь муфтой и подшипниками.

4. Установка корпуса на раму должна быть жесткой.

5. Готовое устройство следует окрасить с помощью краски по металлу, предварительно покрыв поверхность антикоррозийным раствором.

Гранулятор своими руками видео:

strport.ru

Самодельные установки для производства пеллет

Дата публикации: 11 января 2015


Разнообразные виды альтернативного топлива все больше приобретают популярность в индивидуальных хозяйствах. Это и не удивительно: энергоносители стремительно дорожают с каждым днем, и содержание частного дома или коттеджа обходится недешево, особенно в отопительный период.

Одним из таких, входящих в моду, вариантом топлива являются пеллеты – гранулы, изготовленные из биологического сырья (древесных отходов, шелухи, соломы, торфа, куриного помета, подсолнечной лузги и так далее). Наиболее распространенными являются древесные пеллеты, изготавливаемые из отходов деревообрабатывающих производств.

Наиболее простой вариант – приобрести готовые пеллеты. Но те, кто заинтересован в экономии, предпочитают изготавливать пеллеты собственными руками.

Что требуется для изготовления пеллет собственными руками

Чтобы изготавливать пеллеты самостоятельно, требуется пресс-гранулятор и место, где его установить. Но наличие пресса не поможет, если нет доступа к исходному сырью – именно оно является критическим условием, если вы задумали изготавливать пеллеты собственными руками.

Оптимально, если где-то неподалеку находится деревообрабатывающее производство, где можно купить или даже получить бесплатно опилки, щепу и так далее (на многих производствах подобные отходы готовы отдать даром, лишь бы не возиться с их утилизацией).

Рассчитывая, будет ли выгодно производство пеллет собственными руками, нельзя забывать о транспортных расходах. Если деревообрабатывающее производство находится совсем рядом, то транспортные расходы невелики, но если сырье приходится возить издалека, то могут возникнуть определенные проблемы.

Какое сырье является оптимальным для самостоятельного производства пеллет

Если изготавливать пеллеты из древесных отходов, то нужно следующее оборудование:

  • Дробилка для измельчения сырья;
  • Сушилка;
  • Дробилка мелкого дробления;
  • Пресс-гранулятор с матрицей.

Все необходимое оборудование стоит недешево. Однако, дробилки требуются только в том случае, если в качестве сырья используются такие отходы, как ветки, кора, некондиционная доска и так далее. Если же использовать древесные опилки, лузгу и другие мелкие отходы деревообрабатывающего производства, то без дробилок можно обойтись, ведь они предназначены именно для того, чтобы измельчать сырье до состояния опилок.

Сушилка – необходимое оборудование в производстве пеллет. Однако, если исходное сырье является отходами от хорошо высушенной древесины, то и без сушилки можно обойтись, а, следовательно, значительно сократить расходы на приобретение оборудования для пеллетного производства.

Фактически, только пресс-гранулятор является действительно необходимым оборудованием, которое нужно вне зависимости от того, какое именно сырье применяется.

Если исходить из необходимости того или иного оборудования, то становится очевидным, что оптимальным сырьем для самостоятельного производства пеллет являются древесные опилки и/или лузга, при этом – хорошо просушенные. Если в качестве сушки имеются какие-либо сомнения, то можно соорудить сушилку самостоятельно, используя металлические бочки (различные варианты изготовления сушилок можно найти в Интернете – со схемами, чертежами и пошаговым видео).

Можно ли изготовить пресс-гранулятор самостоятельно

Самый простой способ обзавестись устройством по производству пеллет – приобрести пресс-гранулятор, рассчитанный на производство малых объемов (до 100 кг в час), так называемый мобильный гранулятор. С учетом стоимости оборудования и цены на готовые пеллеты, срок окупаемости составит около двух лет.

Более сложный, но и более дешевый способ, — изготовить пресс-гранулятор собственными руками. При этом матрицу и катки для пресса можно приобрести готовыми – они являются запчастями для грануляторов, производящих комбикорма, и имеются в продаже. Сложнее, но, естественно, дешевле, сделать все своими руками.

Для изготовления матрицы используется заготовка – диск толщиной от 2 см и более (более тонкие диски использовать не рекомендуется – такие матрицы будут часто выходить из строя). Диаметр диска подбирается в зависимости от желаемой производительности установки: чем больше диаметр – тем выше производительность.

Корпус пресса сваривается из листового металла, также можно использовать металлическую трубу. Размер корпуса напрямую зависит от размера матрицы, при этом между краями матрицы и корпусом должен быть минимальный зазор, но вращение матрицы внутри корпуса должно быть свободным.

В нижней части корпуса пресса закрепляется редуктор, приваривается лоток. К редуктору крепится электродвигатель, мощность которого должна быть не менее 15 кВт. Готовое устройство закрепляется на металлической раме.

С.Варган


Самодельный пресс-гранулятор:

altenergiya.ru

Гранулятор своими руками – основные детали, этапы сборки

Гранулятор – оборудование, которое позволяет спрессовывать под высоким давлением измельченные или перетертые материалы в небольшие гранулы.

Область применения данного оборудования очень широка. Грануляторы могу использоваться как на линии переработки вторсырья, так и при производстве гранулированных кормов для животных. Если для промышленного использования (например, при переработке пластика или производстве пелет для твердотопливных котлов) рационально использовать грануляторы заводского производства — имеющие определенные характеристики и функции, то для небольшого фермерского хозяйства при малых объемах потребления гранулированных кормов приобретение дорогостоящей установки может быть очень накладно.

Принцип работы гранулятора для пеллет

Поскольку в современном мире экономия это одно из важных условий позволяющих мелким предпринимателям держаться на плаву, а разница в стоимости обычного и гранулированного кормов ощутима – для современных фермеров вопрос о наличии собственного гранулятора становится ребром (гранулированный корм лучше хранится, а так же имеет ряд других преимуществ). Причем вопросом о том, как своими руками изготовить гранулятор задаются не только фермеры, но и практически каждый человек, который держит дома кроликов или птицу.

Принцип работы гранулятора заключается в том, чтобы продавливать подробленный корм через цилиндрические отверстия металлической матрицы при помощи прессующих роликов.

Так же существуют грануляторы, в которых продавливание сквозь матрицу происходит с помощью шнека.

При прессовке измельченного корма, в него можно добавлять витамины и прочие профилактические средства, необходимые животным. Получаемый гранулированный корм намного лучше сохраняет свои свойства, его удобно хранить и транспортировать. Если необходимо кормление животных определенными порциями, лучше, чем гранулированным кормом порцию определить не удастся.

Устройство гранулятора

В этой статье мы с вами будем говорить о грануляторе с прессующими роликами. Существует два варианта исполнения таких грануляторов. Первый, это когда в основной рабочей паре – плоская матрица и ролики, продавливание происходит за счет вращения роликов.

Во втором случае вращающий момент придается самой матрице, а ролики закреплены на неподвижной оси в раме гранулятора.

В обоих случаях продавливание происходит за счет попадания материала под валки, которые плотно прилегают к поверхности матрицы.

Давайте подробнее рассмотрим вариант, который наиболее подходит для самостоятельного изготовления гранулятора – второй вариант. На рисунке ниже представлена схема одного из заводских грануляторов подобного плана.

Можно немного подробнее рассмотреть данную схему. Передача вращающего момента на плоскую матрицу происходит при помощи зубчатой передачи с пересекающимися осями. Вращающий момент передается от зубчатой шестерни расположенной на ведущем валу  (получает привод посредством цепной или ременной передачи, от электродвигателя) на зубчатый венец, который крепится на валу, на который устанавливается плоская матрица. Вся эта конструкция монтируется в корпусе.

Поскольку мы с вами не работаем на токарном заводе и даже не имеем токарного станка у себя в гараже, будем выкручиваться из того что есть. Главное, что данная схема дает представление о конечном варианте и не важно, какой вид он будет иметь, главное чтобы работал.

Подготовка основных узлов гранулятора, сборка

Основные рабочие элементы гранулятора — ролики и матрицу конечно можно попытаться изготовить самостоятельно, но проще будет приобрести уже готовые с необходимыми вам параметрами. Они продаются по достаточно доступным розничным ценам.

Другое дело – это соорудить корпус для самодельного гранулятора, да и к тому же, найти зубчатую передачу, которая подходила бы по размерам будет не так-то просто. В любом случае, при создании корпуса, отталкиваться необходимо от найденной вами зубчатой передачи и, если у вас в наличии таковой нет, поиски можно начать с ближайшей автомобильной разборки или попытаться найти еще где-нибудь. На фотографии ниже можно увидеть зубчатую передачу, которую удалось найти одному умельцу, правда фото с уже приваренными на нее цилиндрическими деталями корпуса и смонтированными плоской матрицей и роликами.

После того, как основные узлы смонтированы на зубчатую передачу, необходимо для будущего гранулятора подобрать подходящий эл. двигатель и сварить жесткую раму, на которой он будет крепиться вместе с зубчатой передачей в сборе. Конструкция может выглядеть, как на фото ниже.

В принципе, это уже практически готовый гранулятор, на который осталось поставить ременной или цепной привод, сделать лоток для гранул и воронку для загрузки материала.

Вышеописанный пример базируется на зубчатой передаче с пересекающимися осями (угловая передача), но это не принципиально. В своем грануляторе вы можете использовать обычный ременной или цепной привод, в котором ось ротора эл. двигателя и ось вала, на который устанавливается плоская матрица – параллельны друг другу и находятся в одной плоскости. При таком решении вам просто будет необходимо установить двигатель не в горизонтальном, а в вертикальном положении.

Как видите,  изготовление гранулятора – это вполне осуществимая задача. Необходимо только определиться с подходящим решением и приняться за его реализацию.

Теперь предлагаем посмотреть видео, демонстрирующее сборку гранулятора:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

stroi-specialist.ru

технология, самодельные грануляторы (шнековый, с плоской матрицей)

Не везде дрова или уголь — доступное топливо, а вот отходы деревообрабатывающей промышленности или сельского хозяйства найти можно, пожалуй, везде. Давно замечено, что горят они, может, чуть хуже, но отапливаться ими вполне можно. Только просто насыпать опилки или солому очень неудобно. Поэтому придумали их перерабатывать и прессовать в брикеты или гранулы. Для топливных гранул — пеллет — есть даже специальные котлы. При хорошем топливе они обслуживаются (выгребают золу) раз в месяц. Самая хорошая новость состоит в том, что вполне можно сделать пелеты своими руками. Для этого потребуется достаточно много оборудования, но основа — гранулятор (экструдер или пеллетайзер). Без него никак.

Что такое пеллеты и каких видов они бывают

Пеллеты — это топливные гранулы, которые изготавливаются из отходов деревообрабатывающей промышленности, некоторых остатков растениеводства (солома, лузга подсолнечника, гречихи и т.п.) и даже из куриного помета. Технология их производства такова, что никаких добавок и связующих не требуется. То есть, это абсолютно безопасное и стопроцентно натуральное топливо, которое к тому же сделано из отходов.

Пеллеты — хорошее топливо

Так как сырье для топливных пеллет может быть разным, то и характеристики топлива различны. Делят пеллеты на три категории:

  • Белые. Это топливо премиум класса с наивысшими характеристиками (и ценой). Названо так за характерный цвет — светло-желтый, почти белый. Но цвет вторичен, первичны характеристики и главная — очень низкая зольность. После сгорания белых пеллет золы остается не более 0,5% от объема топлива. Чистить котел надо будет очень редко. Белые топливные гранулы получают из стружки без коры и других посторонниз включений. Как правило, это столярное или мебельное производство.
  • Серые. Сырье для этого типа пеллет может содержать некоторый процент коры, хвои и некоторых других посторонних примесей. Но зольность при этом не должна быть более 1,5%.
  • Промышленные или темные пеллеты. Этот вид топливных гранул делают из соломы или жмыха в чистом виде или с добавлением древесных отходов. Зольность этого типа топлива намного выше, чем описанных выше, тем не менее, она не может быть выше 5%.

Белые и серые пеллеты используются для индивидуального отопления. Их еще называют «первого класса» или первокассными. Они имеют диаметр 6-8 мм, плотность примерно 600 кг/м3, количество выделяемого тепла — около 4,7 кВт/ч. Сжигаются они в специальных котлах, которые так и называются — пеллетные. Обычно это оборудование очень требовательно к качеству топлива. Кроме малой зольности предъявляются требования и по целостности гранул, и по отсутствию пылевидной фракции. В противном случае горелка пеллетного котла забивается, котел отключается. Промышленные пеллеты сжигаются тоже в специальных печах, но они имеют абсолютно другое строение и намного большие объемы.

Характеристики пеллет из разного сыроья

В принципе, любые пеллеты можно засыпать в твердотопливные котлы, только их обычно используют на стадии тления. Когда печь уже разогрета, засыпают некоторое количество гранул.

Технология производства

Для любого хозяина идея превратить отходы в топливо, или даже на этом заработать денег, является привлекательной. В принципе, сделать пеллеты своими руками реально, но ожидать от них промышленного качества не стоит. Заставить на работать импортный пеллетный котел на самодельных гранулах вряд ли получится, но самодельный или твердотопливный агрегат отлично с ними справляется.

Оборудование, которое необходимо для производства пеллет из опилок или щепы

Технология производства древесных пеллет состоит из нескольких последовательных этапов:

  • Крупное дробление сырья. Фрагменты должны быть не более 1,25 см3. Это подготовка для более качественной сушки. Для этой операции нужна дробилка.
  • Сушка в сушильной камере. Сырье доводят до влажности 8-12%. Камеры есть разных типов, в некоторых используют прямой нагрев (в сушильную камеру подается раскаленный воздух из топки), в других греется теплообменник, а от него — воздух в сушилке. Второй вариант менее эффективен, но в этом случае исключена возможность попадания сажи в сырье. Даже небольшое количество сажи способно окрасить щепу. В результате по качеству пеллеты могут относится к «белым» (если использовали соответствующее сырье), а по цвету — к серым.
  • Мелкое дробление. Просушенную древесину подают в дробилки (обычно молоткового типа). На выходе фрагменты древесины имеют размеры на более 1,5 мм для белых и серых пеллет, и 4 мм для промышленных.
  • Увлажнение. Древесные волокна с малой влажностью не смогут склеиться. Потому их увлажняют. Если используются отходы сосны, ели, впрыскивается вода. Сырье из твердых пород — дуба, березы, бука — обрабатывается горячим паром.
  • Прессование. Тут работают прессы разных конструкций. Сырье продавливается через матрицу (плоскую или круглую), которые и формируют цилиндры заданных размеров.
  • Охлаждение. Под воздействием высокого давления пеллеты нагреваются до 70-90°C. В таком состоянии они легко крошатся, потому их оставлют остывать.
  • Готовые гранулы просеиваются (от остатков не склеившихся частиц) и фасуют.

Как видите, процесс многоступенчатый, требует довольно большого количества оборудования. Тем не менее, при наличии дешевого или бесплатного сырья производить пеллеты своими руками выгодно.

Особенности производства пеллет из соломы

Сделать пеллеты из соломы проще. Она изначально идет сухой, потому этап сушки отсутствует. Если же есть мокрая солома, ее сушат в естественных условиях на солнце, а затем измельчают и подмешивают к сухой, добиваясь тем самым требуемой влажности исходного сырья перед прессованием.

Легче происходит и измельчение. Для этого требуется соломорезка, которая сразу нарезает сырье на фрагменты требуемой длины. Так что измельчение тоже проходит за один раз. После доведения массы до требуемой влажности, ее продавливают через пресс. И тут все проще: так как сырье более мягкое, усилий требуется меньше. Менее мощное оборудование — меньшие затраты. При этом производительность линии может быть высокой.

Как видите, оборудования для производства пеллет из соломы требуется меньше, да и затрат времени и энергии тоже меньше.

Самодельные грануляторы

Хоть оборудования для производства пеллет требуется много, основное устройство — гранулятор. С его помощью из сырья формируются пеллеты. Есть несколько моделей грануляторов:

  • Шнековые. По строению похожи на бытовую мясорубку. Тот же шнековый вал и матрица — решетка, через которую продавливается сырье. Их можно использовать для мягкого сырья, например, соломы. Древесину, даже хорошо измельченную, он «не тянет» — не хватает усилия. В принципе, при достаточной прочности деталей, можно поставить более мощный мотор.

    Принципиальная схема шнекового экструдера (гранулятора)

  • С плоской матрицей. Есть металлический круг, в котором проделаны отверстия необходимого диаметра (обычно 3-4 мм). Есть зубчатые катки, которые продавливают сырье через отверстия, формируя гранулы.

    Устройство основного узла гранулятора с плоской матрицей

  • С круглой матрицей. Идея такая же, только матрица выполнена в виде кольца, соответственно катки расположены в другой плоскости. Этот вариант имеет большую производительность, но грануляторы этого типа своими руками делают редко.

    Устройство гранулятора с цилиндрической матрицей

Самый простой по строению шнековый экструдер. Его часто делают для прессовки комбикормов, но можно использовать и для изготовления топливных гранул из мягкого сырья. Если вам необходимо сделать оборудование для производства пеллет, это — самый простой вариант. При условии, что вы умеете обращаться с токарным станком и сварочным аппаратом.

Самодельный шнековый гранулятор

Как и в любом оборудовании подобного типа у шнекового гранулятора есть матрица. В данном случае она похожа на сетку мясорубки, только сделана из пластины намного более толстой. Второй важный узел — шнековый вал. Все эти детали можно сделать своими руками. Как — описывать словами бесполезно, смотрите в видео.

Изготовление матрицы под готовый шнек.

Шнек и матрицу «упаковывают» в корпус или гильзу. Как ее сделать, смотрим в следующем видео.

После сборки основного узла надо установить мотор с редуктором, бункер, в который будет подаваться измельченная солома. Можно запускать.

Как сделать гранулятор с плоской матрицей

Сначала надо разобраться с тем, как он устроен. Все отлично продемонстрировано в видео.

Устройство пеллетайзера с плоской матрицей

В следующем ролике довольно подробные пояснения по процессу изготовления матрицы и роликов.

  • Замена насоса в стиральной машине: сливной в Самсунг, как поменять на LG и Bosch, где находится помпа
  • Стиральная машина не набирает воду причины: не поступает вода в машинку, почему Самсунг гудит, нет подачи в барабан
  • Спутниковая антенна на 2 телевизора: схема подключения ТВ к тюнеру, как подключить второй к одной тарелке
  • Отпариватели для домашнего использования какой лучше: ручной и вертикальный, как выбрать для одежды, советы
  • Вред микроволновки: или польза, мнение экспертов, миф или реальность, научные подтверждения, печь для здоровья
  • Как очистить ручки у плиты: снять с газовой Гефест, чистка своими руками, как помыть, нашатырно-анисовые капли
  • Установка варочной панели в столешницу: видео, как установить газовую, правильная врезка своими руками
  • Тостеры какой фирмы лучше: как выбрать для дома, купить лучший, рейтинг и контрольная закупка, правильный выбор

openfile.ru

Гранулятор для производства пеллет своими руками

Для топки дровяных печей и каминов, а также твердотопливных котлов в последние годы используют не только дрова, но и прессованные гранулы или брикеты из отходов деревообработки – пеллеты. В отличие от сжигания дров, наносящего вред экологии, использование пеллет решает проблему утилизации опила, щепы, коры древесины, и позволяет получить высокоэффективное и экологически чистое топливо.

Пеллеты своими руками

Брикеты промышленного производства имеют низкую остаточную влажность, хорошо разгораются, длительно поддерживают горение и не вызывают появления копоти, нагара и сажи, что особенно удобно при топке камина. Однако, цена их сопоставима со стоимостью сухих березовых дров. Поэтому при наличии больших объемов древесных отходов целесообразно сделать установку для изготовления пеллет своими руками.

Оборудование для производства пеллет

Пеллеты делают из опила, щепы, коры деревьев, а также из отходов сельскохозяйственной деятельности – жмыха, лузги, соломы. Сырье предварительно измельчают до размера частиц 3-5 см, просушивают в сушилках до влажности 15%, после чего помещают в дробилку мелкого дробления. Полученную массу с величиной фракции не более 2 мм загружают в пресс, где сырье прессуется. На выходе из пресса получаются гранулы с влажностью не более 12%, размер гранул зависит от конструкции оборудования. Гранулы собирают в мешки, укупоривают и используют для розжига и топки печей и котлов.

Таким образом, для самостоятельного изготовления пеллет понадобится такое оборудование:

  1. Дробилка или измельчитель древесины. Если в качестве сырья вы планируете использовать опилки или лузгу, этот этап производства можно пропустить. Для использования обрезков пиломатериалов, веток, коры, некондиционной доски дробление является обязательным этапом.
  2. Сушилка для сырья барабанного или аэродинамического типа. Сушилку можно изготовить своими руками из металлической бочки.
  3. Дробилка мелкого дробления, в которой происходит измельчение крупного сырья до состояния опилок.
  4. Пресс для пеллет или гранулятор с плоской или цилиндрической матрицей. Применение гранулятора исключает необходимость мелкого дробления сырья, так как в нем происходит одновременное перемалывание и прессование гранул.

Наиболее рациональным выходом для домашнего производства пеллет можно считать использование гранулятора с матрицей плоского типа – этот вид оборудования можно сделать своими руками, не прибегая к покупке дорогостоящих комплектующих. Измельчитель и дробилка в этом случае вам не понадобятся, а необходимость в сушильной камере зависит от влажности сырья.

Требования к сырью

Как уже говорилось, основным параметром, от которого зависит качество получаемыхпеллет – это влажность исходного сырья. Для изготовления гранул, хорошо удерживающих форму и горение, нужна измельченная древесина с влажностью 12-15%. Достичь такой влажности можно двумя путями: использовать опилки и щепу от высушенной древесины или досушивать сырье в сушильном барабане.

Из древесных отходов наиболее популярны опилки хвойных пород – благодаря высокому содержанию смолы и лигнина, гранулирование происходит быстрее, а готовые пеллеты лучше держат форму. В сырье не должно содержаться крупных включений, посторонних предметов, металлических деталей. Для этого его необходимо не только просушить, но и просеять.

Конструкция гранулятора для пеллет

Гранулятор – это емкость с установленной внутри плоской или цилиндрической матрицей.  Цилиндрическая матрица – это перфорированный барабан, внутри которого вращаются катки. Уплотненная масса с помощью катков вдавливается в прессовальные каналы – отверстия в барабане, и после прессования гранул и выхода их с внешней стороны срезается ножами.

Схема гранулятора для пеллет

Гранулятор с плоской матрицей работает по тому же принципу, но матрица в нем представляет собой перфорированный диск, жестко закрепленный на валу. При вращении матрицы катки аналогичным образом спрессовывают сырье и вдавливают его в отверстия в диске. Прессовальные каналы имеют форму сужающийся к выходу конус, что позволяет максимально уплотнять гранулы. Диаметр отверстий обычно не превышает 8-10 мм.

Для установки по прессованию пеллет можно взять готовую матрицу и катки – их продают в качестве запчастей производители  грануляторов для комбикорма, а можно изготовить самостоятельно из листового металла толщиной не менее 20 мм и подходящих шестерен, закрепленных на валу.

Приводом для гранулятора обычно служит электродвигатель мощностью не менее 15 кВт, и редуктор. Частота вращения матрицы должна находиться в пределах 60-100 оборотов в минуту. Вал, на котором закреплена плоская матрица, может быть ориентирован как вертикально, так и горизонтально, при этом необходимо предусмотреть емкость для загрузки сырья и выгрузки готовых гранул.

Видео — гранулятор для изготовления пеллет

Технология изготовления гранулятора

  1. Изготовление матрицы. Если вы решили изготовить матрицу самостоятельно, вам понадобится заготовка в виде диска толщиной не менее 20 мм. При меньшей толщине матрица быстро деформируется. Диаметр матрицы может быть любым, от него зависит производительность. Так, при диаметре 50 мм и двигателе 25-30 кВт вполне можно получать 300-350 кг пеллет в час. Для меньших объемов достаточно матрицы 25-30 см в диаметре. В центре диска сверлят отверстие по диаметру вала редуктора и выполняют паз для жесткой посадки. Отверстия для прессования и выхода гранул выполняют в виде конуса.

    Матрица для гранулятора

  2. Шестерни или ролики для катков подбирают так, чтобы их ширина соответствовала рабочей зоне матрицы. Шестерни надевают на вал, который впоследствии будет закреплен перпендикулярно оси выходного вала редуктора с помощью муфты.

    Шестерни для катков

  3. По размерам матрицы сваривают цилиндрический корпус гранулятора из трубы или листового металла. Корпус состоит из двух частей: в верхнюю загружают сырье, и после прохождения через систему роликов и матрицы готовые гранулы попадают в нижнюю часть корпуса, откуда по лотку высыпаются в подготовленную емкость.Матрица должна свободно вращаться внутри верхней части корпуса, при этом зазор должен быть минимальным.В нижней части корпуса делают отверстие для выхода готовыхпеллет, к нему приваривают лоток из трубы или листового металла.

    Корпус для гранулятора

  4. Выходной вал редуктора закрепляют в нижней части корпуса гранулятора с помощью муфты и подшипников.

    Выходной вал редуктора

  5. Для удобства чистки и обслуживания верхнюю и нижнюю часть корпуса выполняют разъемными с соединением на болты через приваренные ушки. Устанавливают матрицу и ролики в корпус.

    Крепим верхнюю и нижнюю часть гранулятора для пеллет болтами

  6. Гранулятор устанавливают на раму, сваренную из уголка или швеллера, жестко закрепляя на ней. Крепят электродвигатель и подсоединяют его выходной вал к редуктору.

    Устанавливаем гранулятор на раму сваренную из швеллера

  7. Раму и все детали гранулятора с внешней стороны окрашивают краской по металлу. Подключают двигатель в электросети и выполняют пробный запуск.

    Процесс изготовления пеллет с помощью гранулятора

Гранулятор с матрицей плоского типа для изготовления пеллет, сделанный своими руками, способен решить проблему отопления дома площадью до 150 квадратных метров. Полученные гранулы можно использовать как для сжигания в печи или камине, так и для твердотопливных котлов. При этом вам не придется задумываться об утилизации отходов переработки древесины и сельскохозяйственного сырья.

www.mdou34.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
