Паронит ПОН-Б Низкая цена Доставка в регионы
Паронит ПОН -Б ГОСТ 481-80 — паронит общего назначения применяется в качестве прокладок различных форм.

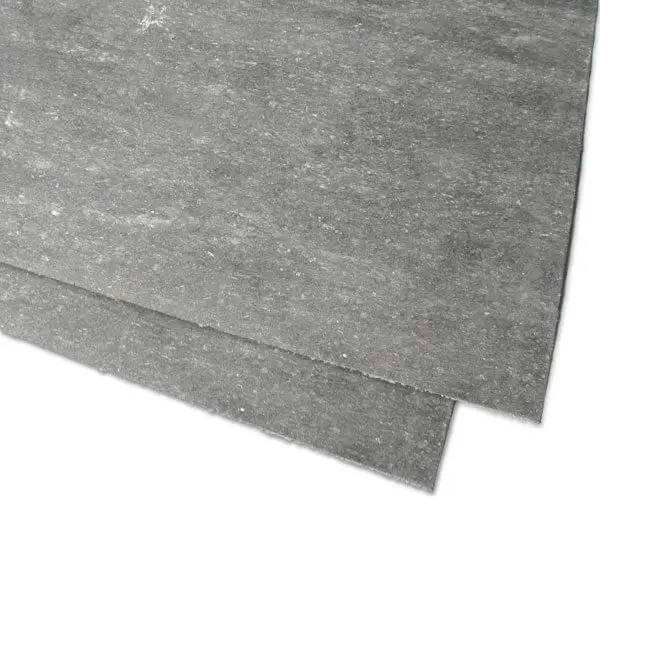

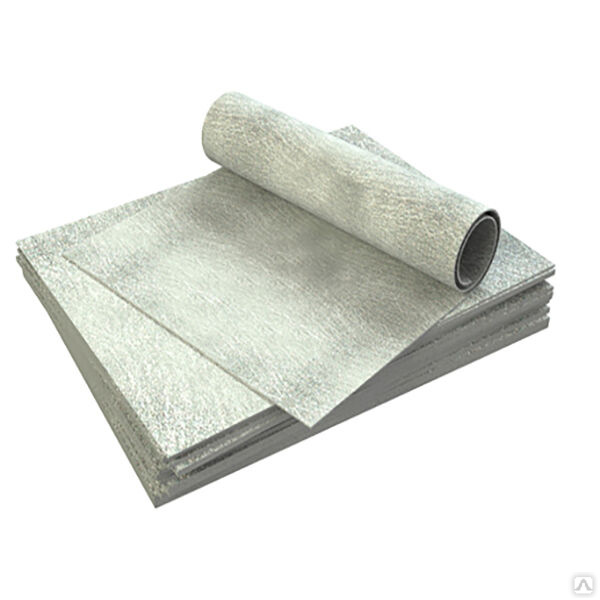

Прокладочный материал — паронит листовой ПОН -Б изготавливается толщиной 0,4мм, 0,5мм, 0,6мм, 0,8мм, 1мм, 1,5мм, 2мм, 3мм, 4мм, 5мм, 6мм., размеры листов от 1,5х1,0м до 1,7х3,0м.
Паронит ПОН Б применяют для изготовления фланцевых прокладок, уплотнения плоских разъемов неподвижных соединений насосов, компрессоров, аппаратов, сосудов и т.д. Прокладки из паронита ПОН -Б применяют в районах с умеренным, тропическим и холодным климатом. |
Технические характеристики
| Прокладочный материал | Рабочая среда паронита ПОН -Б | Давление, МПа (кгс/см2) | Температура, 0С | Тип соединения |
Паронит общего назначения ПОН Б ГОСТ 481-80 | Пресная перегретая вода, насыщенный и перегретый пар, сухие нейтральные инертные газы | 6,4 (64) | От -50 | Для неподвижных соединений типа «гладкие» с давлением рабочей среды не более 4 МПа (40 кгс/см2) «шип-паз», «выступ-впадина», сосудов, аппаратов, насосов, арматуры, трубопроводов, компрессоров и других агрегатов |
Воздух | 1,0 (10) | От -50 | ||
Водные растворы солей, жидкий и газообразный аммиак, спирты | 2,5 (25) | От -40 | ||
Жидкий кислород и азот | 0,25 (2,5) | -182 | ||
Тяжелые и легкие нефтепродукты | 2,5 (25) | 200 |
Пример условного обозначения: паронит лист толщина 2 мм, ширина 1000 мм и длина 1700 мм марки ПОН-Б:
Паронит ПОН-Б 2х1000х1700 ГОСТ 481-80
То же, в тропическом исполнении: Паронит ПОН-БТ 2х1000х1700 ГОСТ 481 -80
Прокладки из паронита ПОН Б при заказе: Прокладка 206х161 ПОН-Б 2 мм ГОСТ 481 -80
Для работы в районах с тропическим климатом изготовляют прокладки из паронита ПОН-Б с применением фунгицидов.
Прайс лист на паронит ПОН-Б
Купить паронит ПОН -Б Вы можете позвонив по телефону или отправить Вашу заявку на эл.адрес:
Паронит ПОН-Б, ПМБ и другие

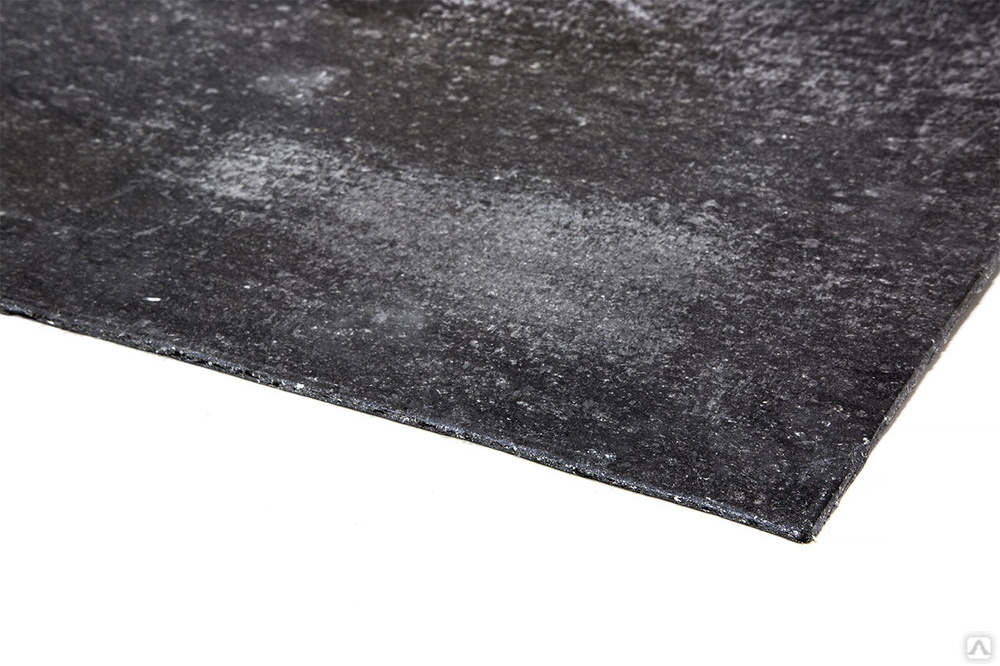

Паронит — листовой материал, предназначенный для изготовления герметизирующих прокладок. Паронит представляет собой прессованную резиновую смесь, в которую вводят асбестовое волокно. Разновидность паронита ферронит дополнительно армируется металлической сеткой. Важным свойством паронита является его высокая термостойкость, что позволяет применять его в двигателях внутреннего сгорания.
Производство паронита происходит в виде листов толщиной до 6 мм. Он легко поддается механической обработке — рубке и резке. Из него довольно легко можно вырезать прокладки сложной конфигурации.
Качественный листовой паронит легко распознать: при сгибании листа, он не должен ломаться или или трескаться. Мы гарантируем, что все виды паронита, поставляемые Компанией «Асбестпромснаб» отвечает стандартам качества и имеют все необходимые сертификаты.
Разновидности паронита:
Паронит ПОН-Б общего назначения ГОСТ 481-80
Паронит ПМБ маслобензостойкий ГОСТ 481-80
Паронит ПМБ графитированный ТУ 2575-208-00149363-2002
Паронит ПА армированный ГОСТ 481-80
Паронит ПЭ электролизерный ГОСТ 481-80
Паронит ПК кислотостойкий ГОСТ 481-80
Паронит ПОН-Б общего назначения
Паронит ПОН-Б представляет собой листовой материал, изготовленный на паронитовых вальцах из смеси волокон хризотилового асбеста, синтетического каучука, наполнителей и вулканизирующей группы.
Выпускается в виде листов и прокладок.
Толщина листов от 0,4 до 5,0 мм с плотностью от 1,8 до 2,0 г/см3.
Область применения паронита ПОН-Б:
В виде прокладок различных размеров и конфигураций для уплотнения плоских разъемов неподвижных соединений типа: «гладкие» с давлением рабочей среды не более 4 МПа; «шин-паз», «выступ- впадина» сосудов и аппаратов, насосов, арматуры, трубопроводов, компрессоров, двигателей внутреннего сгорания и других агрегатов, работающих в различных средах.
| Температура эксплуатации, °C | Давление, МПа | Рабочая среда |
| от -50 до +450 | 6,1 | Сухие нейтральные и инертные газы. |
| от -50 до +100 | 1,0 | Воздух |
| от -40 до +200 | 2,5 | Водные растворы солей, жидкий и газообразный аммимак, спирты |
| +200 | 2,5 | Тяжелые и легкие нефтепродукты |
| -182 | 0,25 | Жидкий кислород и азот |
Производится по ГОСТ 481-80.
Паронит ПМБ маслобензостойкий
Паронит ПМБ представляет собой листовой материал, изготовленный на паронитовых вальцах из смеси волокон хризотил-асбеста, синтетического каучука, наполнителей и вулканизирующей группы.
Толщина листов от 0,4 до 5,0 мм с плотностью от 1,5 до 2,0 г/см3.
Область применения паронита ПМБ:
Прокладки различных размеров и конфигураций для уплотнения плоских разъемов неподвижных соединений с давлением рабочей среды не более 4 МПа, сосудов и аппаратов, насосов, арматуры, трубопроводов, компрессоров, двигателей внутреннего сгорания и других агрегатов, работающих в различных средах.
| Температура эксплуатации, °C | Давление, МПа | Рабочая среда |
| от 300 | 3,0 | Тяжелые и легкие нефтепродукты, масляные фракции, расплав воска |
| от -40 до +100 | 2,0 | Сжиженные и газообразные углеводороды С1-С5 |
| от -40 до +50 | 10,0 | Рассолы |
| +490 | 6,4 | Коксовый газ |
| +150 | 5,0 | Газообразный кислород и азот |
Производится по ГОСТ 481-80.
Паронит ПМБ графитированный
Паронит графитизированный представляет собой листовой материал, изготовленный на паронитовых вальцах из смеси волокон хризотилового асбеста, синтетического каучука, наполнителей и вулканизирующей группы.
Толщина листов от 0,4 до 5,0 мм с плотностью от 1,5 до 2,0 г/см3.
Область применения паронита ПМБ:
Прокладки различных размеров и конфигураций для уплотнения плоских разъемов неподвижных соединений с давлением рабочей среды не более 4 МПа, сосудов и аппаратов, насосов, арматуры, трубопроводов, компрессоров, двигателей внутреннего сгорания и других агрегатов, работающих в различных средах.
| Температура эксплуатации, °C | Давление, МПа | Рабочая среда |
| от 300 | 3,0 | Тяжелые и легкие нефтепродукты, масляные фракции, расплав воска |
| от -40 до +100 | 2,0 | Сжиженные и газообразные углеводороды С1-С5 |
| от -40 до +50 | 10,0 | Рассолы |
| +490 | 6,4 | Коксовый газ |
| +150 | 5,0 | Газообразный кислород и азот |
Производится по ТУ 2575-208-00149363-2002.
Паронит ПА армированный
Паронит армированный представляет листовой материал, изготовленный на паронитовых вальцах из смеси волокон хризотилового асбеста, натурального каучука, наполнителей и вулканизующей группы.
Толщина листов от 0,8 до 2,0 мм с плотностью от 1,9 до 2,5 г/см3.
Область применения армированного паронита:
Прокладки различных размеров и конфигураций для уплотнения плоских разъемов неподвижных соединений с давлением рабочей среды не более 4 МПа, сосудов и аппаратов, насосов, арматуры, трубопроводов, компрессоров, двигателей внутреннего сгорания и других агрегатов, работающих в различных средах.
| Температура эксплуатации, °C | Давление, МПа | Рабочая среда |
| +450 | 10,0 | Персная перегретая вода, насыщенный и перегретый пар |
| +250 | 7,5 | Нейтральные инертные сухие газы, воздух |
| +400 | 7,5 | Тяжелые и легкие нефтепродукты, масляные фракции |
Производится по ГОСТ 481-80.
Паронит ПЭ электролизерный
Паронит электролизерный представляет собой листовой материал, изготовленный на паронитовых вальцах из смеси волокон хризотил-асбеста, синтетического каучука, наполнителей и вулканизирующей группы.
Толщина листов от 1,0 до 5,0 мм с плотностью от 1,6 — 2,0 г/см3.
Область применения электролизерного паронита:
В качестве прокладочного материала для уплотнения собираемых в батарею ячеек, в электролизерах и для электрической изоляции ячеек друг от друга.
Минимальное давление, необходимое для герматизации соединения — 10 МПа для электролизеров, работающих под давлением 0,02 МПа, и 30 МПа для электролизеров, работающих под давлением 1 МПа. Так же применяется и для уплотнения неподвижных соединений сосудов, аппаратов, насосов арматуры и трубопроводов.
| Температура эксплуатации, °C | Давление, МПа | Рабочая среда |
| +180 | 2,5 | Щелочи концентрацией 300-400 г/дм3, водород, кислород |
Производится по ГОСТ 481-80.
Паронит ПК
Паронити ПК (кислотостойкий) изготавливается по ГОСТ 481-80 в виде листов толщиной от 1,0 мм до 3,0 мм разными размерами изготовленные на вальцах из смеси ,в смесь входят составные компоненты (волокна хризотилового асбеста, синтетический каучук, наполнители вулканизирующей группы и т.д.).
Паронит ПК обладает высокой устойчивостью к агрессивным средам таких как кислота, щелочи, окислители, нитрозные, органические растворители и другие агрессивные газы.
Паронит ПК используется в качестве уплотняющиго и прокладочного материала, не теряет свои характеристики в условиях крайнего севера, в районах, тропического и субтропического климата, применяется в соединениях типа «шип-паз», «впадина-выступ», «гладкие», Насосы, компрессоры, трубопроводы, арматура и т.д
Все представленные выше марки паронита всегда в наличии на складах компании ООО «Асбестпромснаб»
