Масса ск 5 нива – эффект, новый, сколько весит, зерноуборочный, технические характеристики, ремонт, цена, измельчитель соломы, устройство, регулировка, объем бункера, кукурузная жатка, двигатель

Первые модели данных самоходных сельскохозяйственных агрегатов появились на свет почти полстолетия назад на заводе «Ростсельмаш», несмотря на появление более совершенной импортной техники, доверие к этому производителю неизменно, почему тысячи машин их производства трудятся на благо родной земли и по сей день. Общим признаком всех модификаций зерноуборочного комбайна «Нива» является простота их конструкции. Главным рабочим органом выступает жатка, имеющая переднюю локализацию по отношению ко всему агрегату. Именно через нее срезанная зерно-стебельная масса передается на обмолот. Посредством воздушного продува и решетчатые пластины зерновой поток отделяется от посторонних механических примесей.

С левой стороны от молотилки размещена кабина комбайнера, что по отдельным экспертным заключениям, может затруднять процесс контроля за шнеком жатки оператором. Следом за рабочей кабиной идет емкость для сбора зерновой массы, а за ней – мотор. Функционирование механизмов обеспечивается ременным приводом. На данные комбайны устанавливаются колеса различных габаритов, а их родные шины всегда можно поменять на импортные аналоги.

Особенности комбайна СК 4

Этот зерноуборочный самоходный комбайн производился с 1962-1974 гг., за время чего был удостоен наград и медалей, как на отечественном, так и международном уровне.

Среди особенностей, которые помогли ему продвинуться вперед своих предшественников, можно назвать:

• оснащенность большой молотилкой;
• возможности регулировать при движении агрегата рабочие узлы и механизмы;
• большую маневренность благодаря гидроусилителю поворотного движения;
• модернизацию клавиш соломотряса;
• использование крупнокалиберных шнеков;
• конструктивное усовершенствование копнителя и элеваторных скребков.

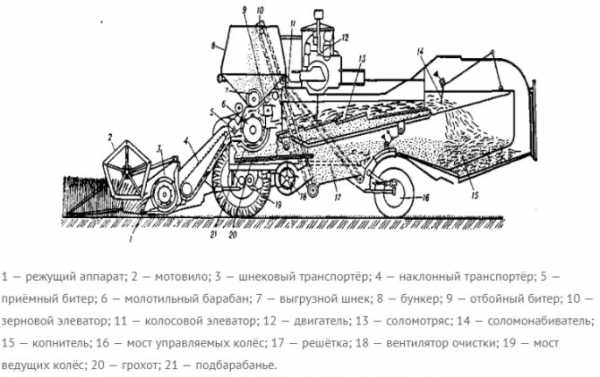

Устройство комбайна «Нива» СК-4

Главными рабочими механизмами являются:

• двигатель – СМД-14К или СМД-15К. 4-тактный с 4-мя цилиндрами с прямой подачей дизельного топлива. Имеет предусмотренную систему охлаждения;
• трансмиссия – клиноременной ходовой вариатор, передающий мощность от мотора на приемный шкив, где располагается.
• сцепление. Движение машины вперед возможно на 1-й из 3-х скоростей, назад – лишь на 1-й. Коробка переключения передач (КПП) – двухходовая.
• гидравлика – благодаря надежному гидравлическому механизму совершается регулировка не только частоты вращательных движений подборщика и мотовила, но и высоты жатки;
• рулевое управление – производится через вал и шестеренки. Оснащено гидроусилительной системой, представленной шестеренчатым насосом НШ-10Д;
• жатка – состоит из режущего механизма, регулируемого мотовила, делителей, башмаков для копирования и шнека. Ее регулировка, так же как и остальных рабочих органов производится гидроцилиндрами.

Технические характеристики:

• Мощность мотора – 56 кВт;
• Крутящий момент – 1700 об./мин;
• Объем дизельного бака – 140 л;
• Диаметр измельчителя – 0,55 м;
• Захват жатки – до 5 м;
• Протяженность соломотряса – 2,9 м;
• Вместимость зернобункера – 1,8 м3;
• Вес – 6,28 т.

При этом комбайн «Нива» СК-4 способен собрать урожай на 17,7 тыс. м2 за час при урожайности 3 т/га, расходуя до 0,2 кг/кВт*ч топлива.

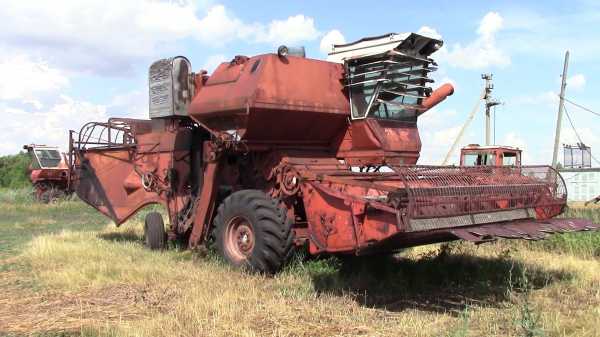

Характеристика комбайна «Нива» СК 5

Зерноуборочный комбайн «Нива» этой модификации представляет собой самоходную машину с продуктивностью работы до 5 кг зерна в секунду. Как и предыдущая, в 70-х гг. прошлого века стал самым удачным и востребованным изобретением инженеров «Ростсельмаш». Хоть серийный выпуск сельскохозяйственных агрегатов с подобной маркировкой уже не происходит, запатентованное советской эпохой качество отразилось на машинах нового поколения – «Нива-эффект», таких как СК-5М и «Нова», выпуск которых начался в 2016 г.

Особенности и преимущества

СК-5 – это модернизированный конструктив предыдущей версии – СК-4. Приспособлен под злаковые культуры, а так же для уборки льна. Зарекомендовал свою выдержку при функционировании в районах рискованного земледелия и на слабопродуктивных посевах, что делает его необычайно универсальным механизмом для разнопрофильных задач.

Другими преимуществами выступают:

• малогабаритность и компактность при работе на небольших площадях со сложной геометрией границ;
• высокий производственный потенциал, обеспечиваемый наклонной камерой и транспортером, который передаёт поток зерна во временное хранилище практически без потерь;
• высокий уровень зерноочистки, производимый соломотрясом, с системой домолачивания зерен;
• больший комфорт кабины оператора, которая оборудована не только системами звуко- и шумоизоляции, но и функцией отопления и кондиционирования;
• простота и маневренность с гидростатической системой привода;
• возможность доукомплектации адаптерами, позволяющими выполнять целый ряд процессов с отделенной соломой, например, измельчителем соломы.

Несмотря на недоскональность ременной передачи и сложности техобслуживания популярность этой сельхозмашины все еще остается образцово-показательной.

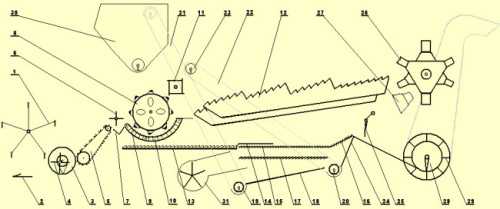

Внутренняя структура рабочего механизма

Главными рабочими элементами комбайна «Нива» СК 5 являются:

• двигатель – дизельного типа маркировки ММЗ/Д 260.1.36. Большую рабочую выносливость обеспечивает турбина, а благодаря внушительному крутящему моменту машина справляется с любыми перегрузками;
• трансмиссия – обеспечивается колесами, закрепленными на колесной раме, однако возможно и их замена на гусеничный вариант. Устройство КПП обеспечивает 3 передних и 1 заднюю скорость;
• гидросистема – регулирует высоту жатки от рабочей поверхности, а так же рабочий темп мотовила и радиаторной очистки;
• рулевое управление – его схема функционирования основана на оснащенности гидроусилителем без соединительных узлов;
• жатка – ЖКН-6 с широким измельчителем, регулировки которого производится рычагом в кабине оператора. 64 ножа производят срез надземной части растения, которые шнеками перемещаются в середину жатки. Из нее – в барабан для измельчения. Перед попаданием во временное зернохранилище зерновая смесь проходит воздушную фильтрацию.

Основные технические недостатки, возникающие в процессе эксплуатации агрегата, связаны прежде всего с наличием того самого ременного привода с вариаторами, который не гарантирует качественную работу коробки передач, комфорт управления и долговечность ходовых ремней.
Верное решение этой проблемы – переоборудование комбайна «Нива» на гидростатику (гидроход), что поможет не только снизить затраты, но и повысить производительность без покупки новой дорогостоящей машины.

Переделка комбайна «Нива» в более усовершенствованную сельхозтехнику не составит особого труда. Поскольку на сегодня для этого изобретено немало способов того, как своими руками можно дать второе дыхание устаревшей технике. Один из них – установить гидрораспределитель для гидросистемы. Современные гидроусилители состоят из 7 секций, регулируют рабочий ход, перенаправляя потоки жидкостей в системе комбайна.

Технические характеристики:

• Мощность двигателя – 114 кВт;
• Крутящий момент – 2900 об./мин;
• Емкость дизельного бака – 300 л;
• Диаметр барабана-измельчителя – 0,6 м;
• Ширина жатки – 5 м;
• Протяженность соломотряса – 3,6 м;
• Вместимость бункера для зерна – 3 м3.

Масса комбайна с жаткой немного больше 1 т от того, сколько весит предыдущая модель.
Этот самоходный механизм убирает с поля 5 кг зерен за секунду. При этом расход топлива на гектар составляет до 6,2 кг.

Благодаря своей малогабаритности, немалой продуктивности и низких потерях урожая в процессе сборки, качественной зерноочистке, изобилию запчастей комбайн «Нива» сумел накопить немало положительных отзывов от профессиональных пользователей. Для того, чтобы продлить жизнь своему железному помощнику в битве за урожаи, следует производить своевременное техническое обслуживание и капитальный ремонт, доверяя это дело исключительно специалистам.

sadovij-pomoshnik.ru

Комбайны Нива, модели — технические характеристики, достоинства

Комбайны «Нива» — техника, которая стояла на заре отечественного машиностроения. Хотя завод «Ростсельмаш» начал свою деятельность в 1929 г. первые модели этой серии появились в 70-х гг. прошлого столетия. Сегодня на смену им пришли другие конструктивные разработки – современные комбайны «Вектор» и «Акрос». Качество, универсальность и надежность, заложенные в линейке «Нива», до сих пор не имеют равных среди отечественных и импортных комбинированных машин.

Особенности агротехники «Нива»

Зерноуборочные комбайны «Нива» — первые в своем роде абсолютно автоматизированные устройства, позволяющие произвести обмолот зерна усилиями одной машины. Обладают собственной моторной установкой и колесным шасси, позволяющим передвигаться в пределах поля.

Главным рабочим органом комбайнов «Нива» является жатвенная часть – механизм, отделяющий участок поля под укос и срезающий колоски. Обмолот совершается в барабане, а очистка – в клавишном соломотрясе, конструкция которого практически не изменилась в более поздних моделях.

Достоинства:

• универсальность;
• пригодность для эксплуатации в широком спектре агроклиматических условий;
• надежность конструктива;
• пригодность для ремонта, благодаря чему эти машины до сих пор бороздят отчечественными полями;
• дешевые запчасти и обслуживание.

Недостатки:

• большой расход горюче-смазочных материалов;
• неудобное положение кабины оператора, который не может мониторить жатвенный шнек;
• рабочее место механизатора, далекое от современных требований эргономики и гигиены;
• преимущественно ременной привод, который быстро выходит из строя и требует замены.

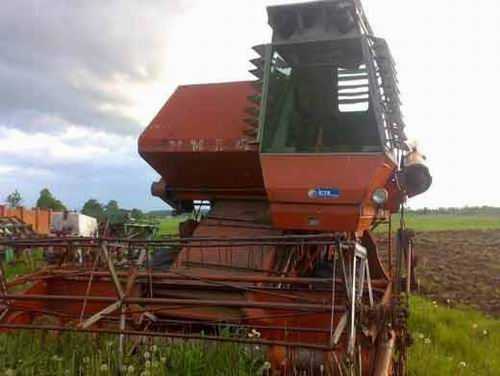

«Нива» СК-4

Комбайн СК-4 от бренда «Ростсельмаш» — легендарная самоходная машина, в прошлом лауреат международных конкурсов и выставок. Собирался в период 1962-1974 гг. конструкторами в г. Таганроге. Имеет классическую для клавишных комбайнов конструкцию, заложенную в ее предшественнице – базовой модели СК-3. Схема его внутреннего устройства изображена на рисунке ниже.

Особенности:

• 4-тактный мотор с прямым впрыском дизеля и радиаторным охлаждением;
• 2-дисковое сцепление;
• двухходовое устройство КПП – комбайн может перемещаться в одной из 4 скоростей, где 3 из них – для прямого хода;
• тормозные шкивы промежуточного и приводного вала, которые позволяют переключать скорость с выключенным сцеплением;
• объемная молотилка;
• возможность регулировки рабочих органов в процессе движения комбайна;
• модернизированный соломотряс;
• гидравлическое управление большинством деталей и ущлов, включая жатку, мотовило, подборщик;
• передача оборотов мотора на шкивы – через ходовой вариатор;
• рулевое управление, осуществляемое через вал и конические шестерни.
• жатка с башмаками копирования рельефа, которые через регулировку высоты среза препятствуют деформации мотовила и др. элементов жатки;
• эксцентриковое мотовило, защищенное от перегрузок;
• управление жаткой с помощью боковых гидроцилиндров;
• чугунные зубья режущих деталей со стальными вкладышами;
• усложненный процесс замены основной жатки на альтернативную.

Технические характеристики комбайна СК-4:

• Тяга – 56 кВт;
• Жатка – до 5 м;
• Топливный бак – 0,14 м³;
• Расход дизеля – 0,218 кВтч;
• Диаметр дробилки – 55 см;
• Размер клавиши соломотряса – 3,64 м;
• Зерноприемник – 1,8 т;
• Масса – 6,28 т.

Основными недостатками данной модели считают ее низкую производительность и небольшую мощность, которая подойдет для домашних фермерских хозяйств.

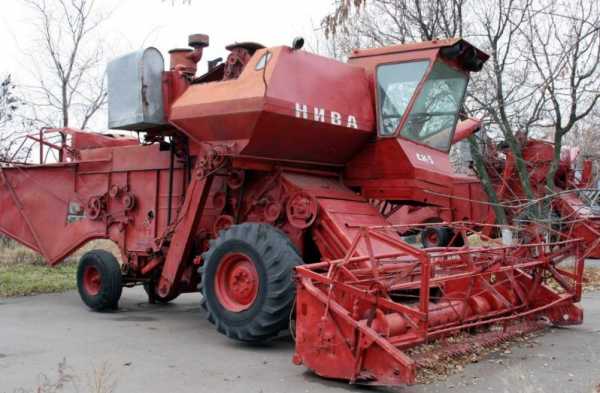

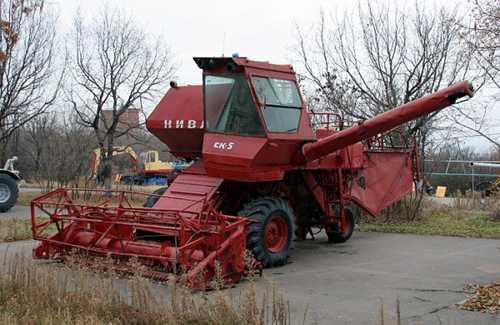

«Нива» СК-5

Функционально-техническая оснастка комбайна «Нива» СК-5 позволяет заготавливать злаковые культуры со скоростью до 5 кг зерен в секунду. Долгое время этот агрегат использовался для уборки льна. По сей день считается одним из наиболее удачных изобретений компании «Ростсельмаш».

Подходит для уборочной страды в зонах рискованного земледелия, которыми сегодня считается большая часть южных и восточных регионов Евразии. В отличие от предыдущей модели, этот комбайн демонстрирует достойные производительные данные в среднеурожайных посевах. В отличие от других комбайнов «Нива», производился как на колесном, так и гусеничном ходу.

Преимущества:

• малогабаритность и сравнительно малый вес, что позволяет работать с такой техникой на небольших земельных участках и полях со сложной геометрией;
• усовершенствованное устройство жатки, в которой появилась наклонная камера и транспортерная линия;
• соломотряс с технологией реверсирования, который возвращает обратно в барабан невымолоченную зерностеблевую часть растений;
• 155-сильный турбированный двигатель с большим запасом крутящего момента;
• укрупненная колесная рама с задним приводом;
• эксплуатация на почвах любой влагоемкости;
• рулевое управление с гидроусилителем, что удалось достичь сокращением соединительных деталей между рулем и колесами;
• широкозахватная жатка ЖКН-6, способная охватить в один проезд комбайна 6 м проективной площади;
• увеличенный в сравнении с предшественницей СК-4 диаметр бильного барабана;
• почти вдвое увеличенный объем бункера для зерна, сто сокращает частоту разгрузок;
• гидравлическая схема регулировки основных рабочих органов комбайна;
• эргономичная кабина для комбайнера, защищенная от постороннего шума, вибрации и внешней пыли;
• возможность дооснастки комбайна «Нива» СК-5 измельчителем соломы и другими адаптерами для обработки обмолоченной вегетативной массы.

Эксплуатационные показатели:

• Мощность – 56 кВт;
• Захват – до 5 м;
• Бензобак – 0,14 м³;
• Диаметр барабана – 0,6 м;
• Длина соломотрясных модулей – 3,6 м;
• Бункер для семян – 3 т;
• Вес – 7,4 т.

Основными недостатками этой сельхозмашины эксперты считают недолговечность ходовых ремней: их приходится часто менять на новые детали, что отражается не только на эксплуатации и обслуживании, но и на бюджете.

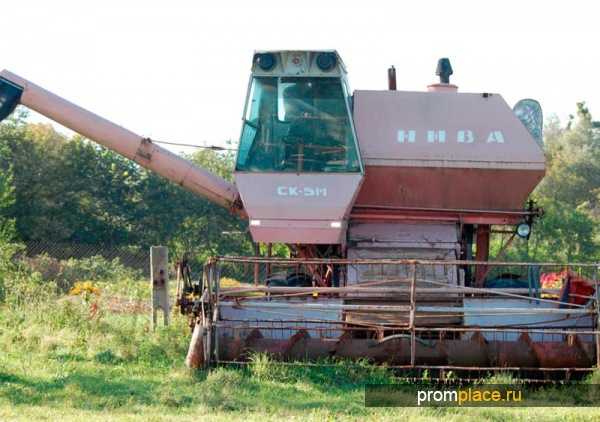

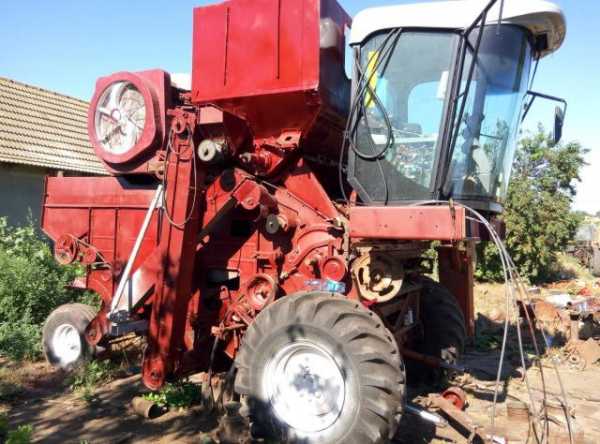

Комбайн «Нива» СК-5М

На отечественном рынке известен как комбайн «Нива» Эффект. Представляет собой модернизацию выше рассмотренной модификации. Этот самоходный однобарабанный агрегат адаптирован под заготовку пшеницы и ячменя, но с вспомогательными насадками может применяться и для других растений – длинностебельных, мелкосеменных, эфиромасличных и зернобобовых. В отличие от своих старших соклассников отличается меньшим расходом топлива на гектар, что делает его более экономически выгодным для работы на больших площадях и продуктивных посевах. При этом масса машины аналогична тому, сколько весит ее базовая модель – СК-5.

Достоинства:

• дизель Д-260.1 с встроенным теплообменником и большим производственным ресурсом;
• ведущий мост – передние колеса, что сделало комбайн более маневренным и проходимым;
• широка фронтальная жатка с гидрокопирами и уравновешенной конструкцией;
• оснастка жатки быстросъемными стеблеподъемниками;
• 2-секционное барабанье для меньших потерь урожая;
• настройка жатки, оборотистости мотовила из кабины механизатора рычагами гидрораспределителя;
• трехступенчатая трансмиссия двухходового типа – агрегат может развивать скорость от 100 м/ч;
• увеличенный диаметр ведущих (передних) колес с протектором шин высокой проходимости;
• гидрообъемное рулевое управление с гидроусилительным блоком;
• возможность контроля гидравлических показателей манометром;
• дополненный конструктив барабана битером и декой.

Зерноуборочный комбайн «Нива» способен нарабатывать до 300 моточасов за сезон уборки и лучше всего адаптирован под культуры с валовой продукцией до 40 ц/га.

Технические характеристики:

• Сила – 155 л.с.;
• Жатка –4/5 м;
• Емкость для дизеля – 300 л;
• Измельчитель – 600 мм;
• Величина клавиши сепаратор – 3,6 м;
• Бункер – 3 м³;
• Масса – 8 т.

Эксплуатация комбайна «Нива» СК-5 не всегда оправдана из-за ограничений в:

• степени полегания посевов;
• холмистости поверхности;
• влажности почвы и зерна;
• засоренности земельного угодья камнями и другими посторонними предметами.

Им на смену приходит новая эра машин – комбайны «Нива» Нова. Например, S300 последняя модификация, которую выпустил Ростовский комбайновый завод в линейке «Нива» в 2016 г. Ее презентация состоялась, однако комбайн пока отсутствует в продаже.

Как и другие самоходные агрегаты может эксплуатироваться для прямого и раздельного комбайнирования зерновых и прочих агрокультур. В отличие от «Нива» Эффект готов трудиться и в хозяйствах с уклоном поверхности до 8 0 (предыдущая модель ограничивалась 2 0). При этом ведущий силовой узел – двигатель ЯМЗ-53405 усовершенствован до отметки в 180 л.с. при расходе топлива на гектар до 193 мл.

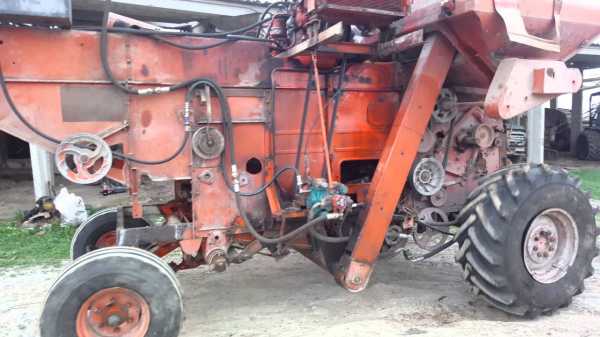

Переоборудование комбайнов «Нива» на гидростатику – вторая жизнь устаревших сельхозмашин

Ни для кого не секрет, что ходовой вариатор, которым оснащаются все из выше перечисленных модификаций «Нива» — наиболее уязвимая и изнашиваемая часть комбайна. При интенсивной уборке ресурса этой запчасти едва хватает на сезон, что создает неудобства в работе.

По последним оценкам, гидравлический ход имеет ряд «плюсов»:

• большая скорость работы и передвижения;
• плавность переключения коробки передач;
• износостойкость.

В сравнении с приобретением нового комбайна, такая переделка «Нивы» обойдется в разы дешевле.

Для того, чтобы произвести капитальный ремонт ходовой части и установить гидростатику, понадобятся:

• гидрокомплект – насос и гидромотор;
• гидравлические шланги;
• радиатор масляного типа;
• фильтр с вакуумметром;
• расходные материалы;
• гидроемкость;
• тросы;
• первичный вал.

pro-traktor.ru

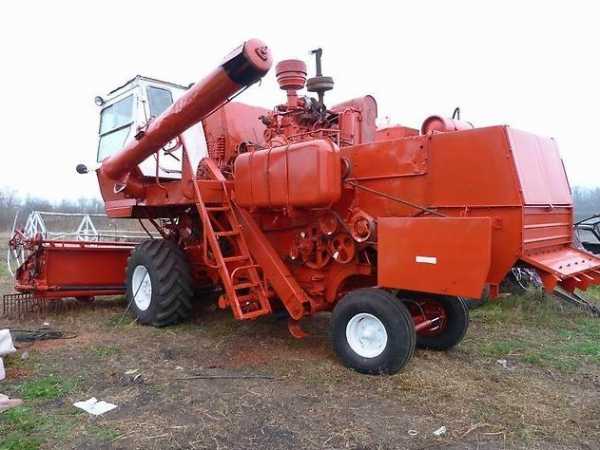

Зерноуборочный комбайн СК 5 Нива

Если какую-то сельскохозяйственную машину, производимую в России сегодня можно назвать легендарной, то это безусловно будет зерноуборочный комбайн СК 5 Нива (Ростсельмаш). Первый комбайн этой марки был произведен более 40 лет назад – в далеком 1970 году. И сейчас он по-прежнему продолжает производиться под маркой «Нива – эффект».

Однако его история простирается еще дальше во времени, если учесть, что СК 5 – ни что иное, как модернизированный комбайн Нива СК 4, вышедший на поля еще в 1960 году. Когда-то СК 5 Нива был самым популярным зерноуборочным комбайном в СССР, и по сей день в России по популярности ему нет равных.

Устройство и технические характеристики комбайна СК 5 Нива

Маркировка комбайна  «СК 5» расшифровывается как «Самоходный комбайн с производительностью 5 кг в секунду». Комбайн СК 5 Нива– это не стареющая классика, что сразу заметно и по техническому исполнению: несущая молотилка, жатка и копнитель – навесные.

СК 5 Нива оснащен жаткой ЖКН-6 с рабочим захватом 6 метров соответственно, а так же молотилкой, с одиночным бильным барабаном 0,6 метра в диаметре, отбойным битером, декой со 128-градусным углом охвата, четырехклавишным соломотрясом, системой очистки с вентилятором и двумя решетками. Копнитель оснащен соломонабивателем.

Автоматика в данной зерноуборочной машине представлена регулятором двигателя с функцией поддержки неизменной частоты вращения коленчатого вала, в том числе и в условиях изменяющихся нагрузок на двигатель. Загрузка молотилки так же регулируется автоматикой, выполняя регулирование поступления скошенных зерновых при помощи изменения скорости движения комбайна. Створки копнителя в комбайне СК 5 Нива автоматически открываются когда он наполнен, и так же автоматически захлопываются после того как из него удаляется содержимое.

Передвижение жатки и мотовила из верхнего положения в нижнее, производятся с помощью гидравлики. Так же при помощи гидравлической системы осуществляется управление поворотами, происходит виброразгрузка бункера, изменяется быстрота вращения мотовила, закрываются створки копнителя после опустошения, очищается фильтр радиатора, управляется вариатор скорости передвижения машины.

На комбайн СК 5 Нива устанавливаются дизельные двигатели четырех разновидностей: СМД-17К, СМД-18К, СМД-19К и СМД-20К. Вес комбайна – 8 тонн. Вместимость бункера для зерна – 3 кубометра.

Зерноуборочный комбайн СК 5 Нива: проверено временем

Как не странно, сегодня, в век сложной техники, популярность простых и надежных машин только растет – они меньше ломаются и при необходимости легко чинятся простым сельским слесарем без всякого специального образования. Комбайн СК 5 Нива идеален для наших условий по соотношению цена – качество. Он – единственный разумный выход для зон рискованного земледелия, для полей с невысокой урожайностью. Ведь дорогой импортный комбайн там просто-напросто себя не окупит.

Стараясь шагать в ногу со временем, изготовители комбайна новые его модели сделали более комфортабельными для комбайнера, оставив в прошлом аскетизм советских времен. Сегодня СК 5 Нива имеет кабину оснащенную кондиционером с функцией вентилятора, удобное сидение, звукоизолированную кабину. В современном своем варианте комбайн изменил и дизайн на более современный, сменив заодно красный цвет на зеленый.

При всех других несомненных достоинствах легенды отечественного сельхозмашиностроения – комбайна СК 5 Нива, главным и безусловным его плюсом в глазах отечественных аграриев, несомненно, является цена. Сегодня это один из самых бюджетных зерноуборочных комбайнов на отечественном рынке.

promplace.ru

Жатка комбайна СК-5 Нива и ее устройство

• Устройство жатки комбайна Нива СК-5
•  Кукурузная жатка на Ниву СК-5

Жатка – это орган, осуществляющий скашивание и подачу собранного урожая. Жатка комбайна Нива СК-5 состоит из мотовила, режущего аппарата, платформы, на которую подается срезанная масса, и транспортеров, которые подают массу в молотильный барабан. Жатка подвешена шарнирно и регулируется по высоте среза от 3,8-5,1 до 91,4 см и более у некоторых машин. Зерновые культуры обычно скашиваются очень низко, чтобы собрать все или почти все колосья. Для получения большего количества соломы применяют низкий срез, несмотря на то, что при этом в комбайн поступает большое количество массы для обмолачивания.

Фото жатки Нива СК-5

Устройство жатки комбайна Нива СК-5

Жатка комбайна СК – 5 расположена фронтально относительно молотилки и состоит из корпуса и наклонной камеры 2. При подборе валков делители, мотовило и привод ножа режущего аппарата снимают, а на платформе жатки закрепляют подборщик. Она имеет иную конструкцию, которая отличается от той что имеет валковая жатка.

Наклонная камера  шарнирно соединена с корпусом молотилки  и двумя гидроцилиндрами  поднимается и опускается, поворачиваясь вокруг вала  привода механизмов жатки. Корпус  жатки подвешен к корпусу наклонной камеры в центре через сферический шарнир, а по сторонам — с помощью подвесок, соединенных через рычаги с блоками пружин  механизма уравновешивания. К торцам трубчатой оси остова жатки приварены упоры, которые опираются на ролики, прикрепленные к наклонному корпусу. Режущий аппарат состоит из пальцевого бруса, одинарных пальцев с вкладышами, ножа, прижимов, пластинок трения и направляющей головки ножа, предназначенной для присоединения механизма привода. В возвратно – поступательное движение нож приводится кривошипно – шатунным механизмом и коромыслом.

Чтобы режущий аппарат не забивался и срезал все стебли, оси сегментов и его пальцев в крайних положениях ножа должны совпадать. Этого добиваются изменением длины шатуна. Носки сегментов должны прилегать к вкладышам или располагаться над ними с зазором не более 0,5 мм. Зазор между вкладышами и задней частью сегментов должен составлять 0,5. 1,0 мм, а между прижимной лапкой и сегментом — не более 0,5 мм. Их устанавливают подгибом прижимных лапок, прокладками и смещением пластин трения. Перекос устраняют передвижением оси коромысла в прорези.

Высоту среза устанавливают перестановкой двух копирующих башмаков. При уборке короткостебельных или полеглых хлебов башмаки устанавливают на высоту среза 50 или 100 мм, длинностебельных с зеленым подгоном — 100 или 180 мм, при работе с подборщиком — 100 или 130 мм.

Делители предназначены для отделения срезаемых стеблей от хлебного массива и подвода их к ножу. При уборке длинностебельных и полеглых хлебов используют торпедные делители, на основание которых установлены регулируемые внутренние и внешние стеблеотводы. Для уборки короткосоломистых хлебов в качестве делителей применяют боковины жатки, удлиненные съемными мысами.

На жатках комбайна СК – 5  устанавливают универсальное эксцентриковое мотовило. Основу мотовила составляет трубчатый вал  с дисками и крестовинами. Его цапфы установлены в подшипниках, закрепленных на ползунах. В пазах крестовин смонтированы лучи, на наружных концах которых расположены граблины — трубчатые валы  с пружинными пальцами  и планками. К левым концам труб приварены кривошипы, на пальцы которых надеты лучи, прикрепленные к кольцевой обойме. Обойма перекатывается по двум роликам, их оси прикреплены к брусу, снабженному пальцем, на который надет конец поводка. Второй конец его свободно надет на вал мотовила. Брус соединен с кронштейном  поддержки мотовила. При перемещении бруса вперед или назад и закреплении его ~ одном из четырех отверстий кронштейна изменяется наклон пружинных пальцев граблин. При вращении же мотовила пальцы совершают плоскопараллельное движение и тем самым лучше захватывают и подводят к режущему аппарату полеглые стебли.

Для уборки прямостоячих стеблей конечную часть пальцев перекрывают планками. Это предохраняет вал мотовила от наматывания стеблей.

При работе планки мотовила должны касаться стеблей не ниже их центра тяжести. При воздействии на стебель ниже отмеченного центра тяжести он переваливается через планку и падает на поле.

Убирая коротко – и среднестебельные хлеба, мотовило с помощью гидроцилиндров опускают и вручную или посредством гидроцилиндров перемещают по поддержкам к режущему аппарату, при этом вал мотовила закрепляют на 20.50 мм впереди линии ножа. При уборке длинностебельных хлебов мотовило поднимают, а его вал выносят вперед за линию ножа на 60.70 мм.

Прямостоячие хлеба убирают при вертикальном положении пальцев граблин или отклоняют на 15° вперед. Для этого роликовый брус эксцентрикового механизма закрепляют в третьем или четвертом отверстии кронштейна поддержки.

При уборке полеглых хлебов пальцы граблин размещают под углом 15 или 30° назад, закрепляя брус на втором или первом отверстии кронштейна. Оптимальную частоту вращения вала мотовила устанавливают с помощью вариатора. Он состоит из ведущего и ведомого шкивов, охватываемых клиновым ремнем. Каждый шкив имеет подвижный и неподвижный диски. Диски верхнего шкива поджаты один к другому пружиной. Нижний шкив смонтирован на гидроцилиндре, служащем одновременно осью, Плунжер гидроцилиндра через крестовины и шпильки связан с подвижным диском. Взаимное провертывание дисков устраняется пальцами.
Для увеличения частоты вращения мотовила открывают доступ маслу в гидроцилиндр. При этом плунжер сближает диски ведущего шкива и ремень на нем постепенно переходит с малого диаметра на большой. Под воздействием ремня подвижный диск ведомого шкива, преодолевая сопротивление пружины, приближается к неподвижному диску. Для снижения частоты вращения масло отводят из цилиндра. Пружина ведомого шкива сближает его диски, а ремень раздвигает диски ведущего шкива.

При скорости движения комбайна до 5 кмч окружная скорость планки мотовила должна превышать скорость агрегата в 1,5. 1,8 раза; при большей скорости — в 1,2.1,5 раза. Это обусловливается тем, что при сравнительно высоких скоростях агрегата срезанные стебли подпираются несрезанными. Тем самым происходит их укладывание на платформу жатки.

Работая при малых скоростях агрегата, на ведомом шкиве вариатора закрепляют звездочку с 16 зубьями; при больших скоростях — с 20. Для изменения положения мотовила в горизонтальной и вертикальной плоскостях служат два гидроцилиндра и сблокированный механизм. Для сохранения натяжения цепи, приводящей во вращение вал мотовила, предусмотрено специальное автоматическое устройство.

В нижнем положении мотовила зазор между пальцами граблин и режущим аппаратом должен составлять 10.25 мм, между пальцами и шнеком — не менее 15 мм. Параллельного положения планок мотовила и режущего аппарата добиваются ввертыванием или вывертыванием вилки, закрепленной на левой поддержке и соединенной со штоком гидроцилиндра.

Шнек жатки состоит из цилиндрического кожуха, двух спиралей правой и левой навивки, коленчатого вала и пальцевого механизма, установленных в средней части кожуха. Шнек вращается в подшипниках, которые закреплены на плитах, установленных на боковинах жатки. Внутри кожуха приварены диски, на которых находятся подшипники разборного коленчатого вала, имеющего оси  и трубу. На эксцентрично расположенной трубе вала закреплены втулки  с пальцами, пропущенными в отверстия глазков кожуха, который приводится во вращение с левой стороны через хвостовик  и звездочку  с фрикционной муфтой. При вращении кожуха глазки ведут за собой пальцы. Эксцентричное расположение трубы приводит к тому, что они выходят больше спереди, а сзади почти полностью утопают. Благодаря этому захваченные пальцами стебли передаются плавающему транспортеру, а пальцы постепенно входят в кожух. Зазор между пальцами и платформой жатки в зависимости от подачи массы устанавливают поворотом коленчатого вала с помощью рычага 4 от 6 до 35 мм. Одновременно перемещением опорных плит с помощью регулировочных подвесок 6 изменяют зазор между витками спиралей и платформой жатки.

При прямом комбайнировании на концах спиралей устанавливают съемные концы 7, что улучшает равномерность подачи хлебной массы по ширине наклонной, камеры.

Плавающий транспортер расположен в корпусе наклонной камеры и состоит из верхнего. Валы закрыты кожухами, предотвращающими наматывание на них стеблей. Нижний вал подвешен на рычагах и подпружинен в продольном и поперечном направлениях. Такая подвеска позволяет изменять положение нижнего вала в зависимости от толщины слоя поступающей в камеру массы и одновременно сохранять натяжение цепей и предохранять от перегрузок детали транспортера. Для нормального натяжения цепей пружины, расположенные параллельно транспортеру, сжимают гайками до длины 87.92 мм и оставляют запас сжатия 12. 15 мм. Расстояние между планками нижней ветви транспортера и днищем камеры в зоне ведомою вала должно составлять 5. 10 мм. Этот зазор регулируют установкой шайб под гайку болтов, сжимающих вторую пару пружин.

При определенном положении штоков гидроцилиндров наклонная камера и молотилка жестко связаны, а корпус жатки опирается на башмаки и свободно копирует поверхность поля. В поперечном направлении пределы копирования для жаток комбайна СК – 5 с шириной захвата 4,1; 5,0 и 6,0 м равняются соответственно ±130, ±160 и ±190 мм и в продольном направлении±150 мм.

Для нормального копирования поверхности поля компенсационные пружины натягивают так, чтобы давление каждого башмака на почву составляло 0,25.0,30 кН. При уборке хлебов на влажных и рыхлых почвах башмаки сгруживают перед собой почву и отклоняют стебли от режущего аппарата. Тогда механизм уравновешивания выключают и работают без копирования поверхности поля. Для этого между кронштейнами наклонной камеры и компенсационными рычагами вставляют специальные прокладки, что обеспечивает между шнеком и наклонным транспортером нормальный зазор для равномерной подачи стеблей в молотилку. Высоту среза растений устанавливают подъемом жатки с помощью гидроцилиндров.

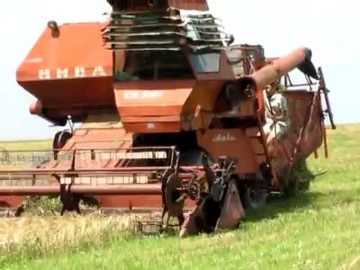

Фото жатки комбайна Нива СК-5

 Кукурузная жатка на Ниву СК-5

Жатка для уборки кукурузы для комбайна Нива СК-5 с наклонной камерой и комплектом переоборудования комбайна (шкивы, звездочки и т.п.). Это уникальное предложение для комбайна Нива иметь возможность полноценно убирать кукурузу. Жатка обеспечивает надежную работу, гарантирует в будущем ремонтопригодность и доступность ремонта, так как все комплектующие производятся в Украине. Гарантия с полным сервисом 2 года.

Усилены элементы навески жатки на комбайн, установлены автоматические натяжные устройства приводов, а также новые ремни и цепи повышенной тяговой способности, установлены метизы повышенного класса прочности.

Фото кукурузной жатки комбайна Нива СК-5

Усиленная конструкция русла с протягивающими вальцами и транспортерами стеблей.
Передняя двухшарнирная, с жесткой фиксацией шарниров и задняя самоустанавливающаяся сферическая опоры обеспечивают возможность высокопроизводительной работы жатки в любых природно-климатических условиях выращивания кукурузы.

На жатках усилена конструкция русла с обрывочными вальцами и транспортерами стеблей. Опоры (передняя двухшарнирная, с жесткой фиксацией шарниров и задняя самоустанавливающаяся сферическая) обеспечивают возможность высокопроизводительной работы жатки.

Для повышения технической и технологической надежности жатки на левом и правом руслах усилены предохранительные муфты и стаканы раздаточных коробок, в которых установлены опорные шарикоподшипники входных валов.

Усилен поводок сферической опоры привода вальца. Жатки КМС-8 и КМС-6 предназначены для уборки кукурузы.

Усилены передние опоры вальцев, которые жестко закрепляются на боковинах каркаса русла и дают возможность бесступенчатого регулирования расстояния на входе в обрывочные вальцы.
Для уборки высокоурожайных гибридов кукурузы усилена конструкция шнека початков. В центральной части шнека установлены лопатки для транспортирования початков в наклонную камеру комбайна.

На приводном валу шнека установлена усиленная предохранительная муфта.
Для визуального контроля водителя за шнеком жатки на ветровом щите установлены решетчатые окна.

selhoztehnik.com

Зерноуборочный комбайн нива СК-5: технические характеристики, устройство, схема

Компания «Ростсельмаш», головной офис которой расположен в Ростове-на-Дону, ведёт свою историю с 1929 года. На сегодняшний день предприятие может по праву гордиться линейкой сельскохозяйственной техники, состоящей из комбайнов, тракторов, уборочных машин, опрыскивателей, перерабатывающего оборудования. Более 50 стран мира на регулярной основе закупает самоходный комбайн Нива СК-5, который выпускается с 1970 года.

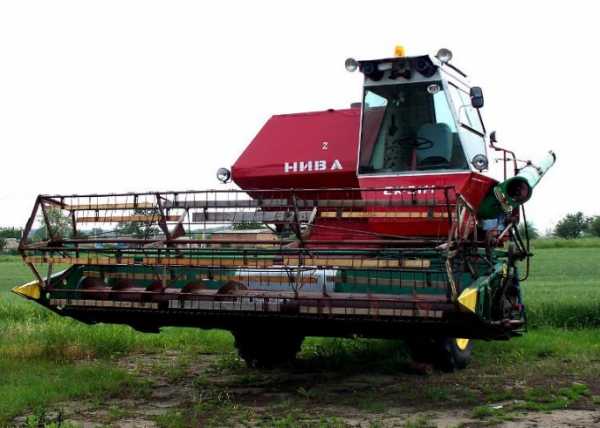

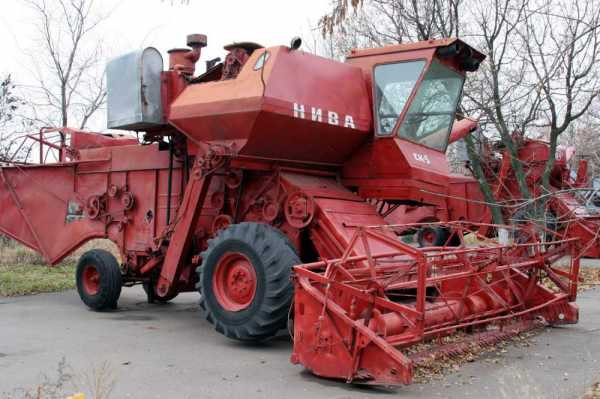

Зерноуборочный комбайн Нива СК-5

Данная модель зерноуборочного комбайна предназначена для уборки злаковых культур. Машина подойдёт для работы в зонах так называемого рискованного земледелия. Техника идеально справляется со своей задачей даже на полях с небольшим уровнем урожайности.

Преимуществами комбайна являются:

• Компактный размер и относительно небольшой вес, которые позволяют использовать технику на небольших и средних по размеру полях, в том числе со сложными горизонтальными границами.
• Высокая производительность зерноуборочного комбайна, которая обусловлена наклонной камерой и транспортером. Последний элемент подаёт зерно в накопительный бункер с минимальными потерями.
• Высококачественная очистка зерна осуществляется соломотрясом, который снабжен системой возврата недомолоченной массы.
• Комфортные условия для водителя создают кондиционер, система отопления, звуковая и вибрационная изоляция.

Лёгкость управления и маневренность обеспечивается применением гидростатической приводной системой.

• Возможность установки элементов, которые способны выполнять ряд операций с соломой, остающейся после уборки злаковых культур.

Имеются у комбайна и недостатки:

• Высокая степень износа приводных ремней.
• Сложная система установки жатки обусловливает трудоёмкий процесс сервисного обслуживания.

Устройство

Основными элементами комбайна Нива СК-5 являются:

• Двигатель. Машина Нива СК-5 укомплектована дизельным двигателем, который производит Минский моторный завод. Его мощности в 155 лошадиных сил хватает для обеспечения работоспособности основных узлов и агрегатов. Турбина в разы увеличивает мощность техники. Высокая частота крутящего момента позволяет приспосабливаться к самым экстремальным рабочим условиям.
• Трансмиссия. Комбайн работает на колёсной раме, ведущими являются задние колёса, именно на них передаётся крутящий момент.

По индивидуальному заказу можно приобрести модель на гусеницах. Она применяется для уборки злаковых культур на влажных черноземных почвах.

• Гидросистема. Она обеспечивает изменение положения жатки. С её помощью также производится регулировка оборотов мотовила и очистка фильтрующих элементов радиатора.
• Рулевое управление. Оно снабжено гидравлическим усилителем. Особенностью такой системы является отсутствие контакта между рулевым механизмом и колесами. Отсутствие соединительных узлов повышает надёжность всей системы.
Схема рулевого управления комбайна СК-5

1,2 трубопровод; 3, 8 — буртик золотника; 4, 5 — осевой канал золотника; 6 — нагнетательный канал; 7 — радиальный канал золотника; 9 — распределитель; 10 — левая камера; 11 — осевой канал золотника; 12, 14, 16, 19 — кольцевая полость; 13, 15 — проточка золотника; 17 — сливной канал; 18 — радиальный канал золотника; 20 — правая камера; 21 — сливной трубопровод; 22 — насос-дозатор; 23 — рулевое колесо; 24 — бак; 25-28, 31, 34, 37 — трубопровод; 29 — шарик; 30 — блок обратных клапанов; 35 — шестеренчатый насос; 36 — предохранительный клапан; 38 — канал предохранительного клапана; 39 — пружина; 40 — бесштоковая полость гидроцилиндра; 41 — штоковая полость гидроцилиндра; 42 — гидроцилиндр.

• Жатка. Здесь представлена модель ЖКН-6, которая способна работать с захватом до 6 метров. Молотилка имеет достаточно большой барабан, диаметр которого составляет 60 сантиметров. Заполнение молотилки сырьём регулируется автоматически. Колосья срезаются специальными ножами, после чего шнеки поднимают их к центру жатки. Посредством транспортеров сырьё поступает в молотильный барабан. Фильтрация зерна осуществляется через пальцевую решетку и вентилятор. Чистое зерно через шнек поступает в накопительный бункер.

Технические характеристики

Технические характеристики зерноуборочного комбайна Нива СК-5:

Модификации

Нива СК-5 представлена следующими модификациями:

1. СК-5А имеет двигатель мощностью 120 лошадиных сил.
2. СК-5АМ оснащён мотором в 140 лошадиных сил, отличается левым положением трансмиссионной коробки.
3. СК-5М-1 оборудован гидростатической трансмиссией.

magistraltrade.ru

Технические характеристики комбайна Нива Эффект

Подробности

Просмотров: 24776

Зерноуборочный комбайн Нива Эффект

Жатка

Обмолот

Сепарация

Очистка

Двигатель

Зерновой бункер

Габаритные размеры и масса

teh-agro.ru
