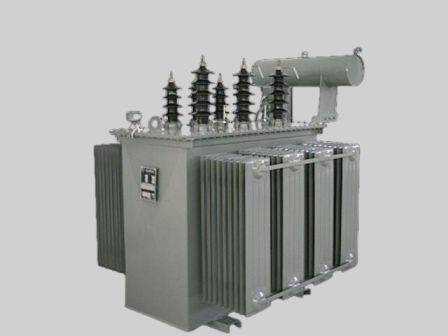

Трансформаторы масляные


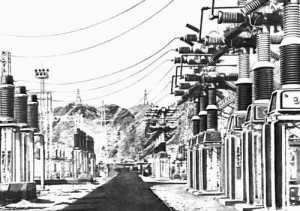

Масляные трансформаторы предназначены для работы с электросетями на крупных производственных комплексах, где требуется преобразование энергии с целью защиты оборудования от резких скачков напряжения. Новейшие масляные устройства отличаются надежностью, стойкостью к перепадам температурных режимов. Масляные трансформаторы предполагают внутреннюю и наружную установку.

Параметры использования и принцип работы

Масляный трансформатор — это агрегат силового типа с масляным охлаждением магнитного провода и обмоток. Во время работы механизма производится нагревание магнитного провода с обмотками из-за потери внутренней энергии. Максимальный нагрев прибора ограничивается с помощью теплоизоляции, срок эксплуатации которой напрямую зависит от предельной температуры. Чем мощнее установка, тем с большими оборотами должна работать охлаждающая система. Охлаждающим средством в трансформаторе является масло, которое к тому же служит изолирующим компонентом.

 .
 Чтобы устройство функционировало без перебоев, ему необходимо создать оптимальные условия:

  • в окружающей среде не должно содержаться взрывоопасных веществ;
  • уровень пыли и других примесей должен соответствовать допустимым нормам.
Кроме этого, при нагреве масло не должно образовывать осадок на обмотках в результате разложения. Иначе нормальный теплообмен будет нарушен.

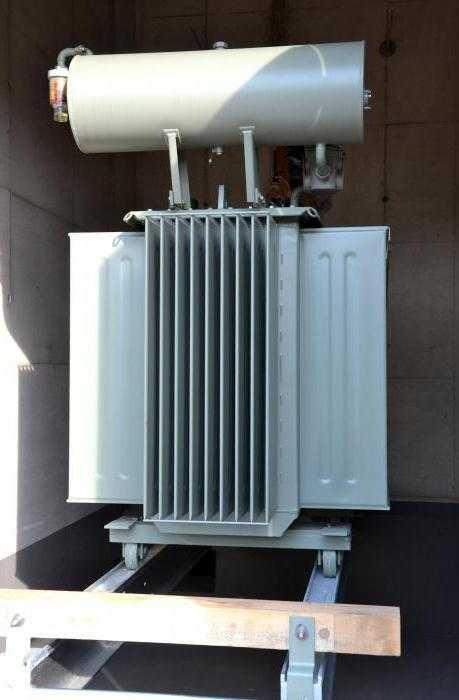

Конструктивной особенностью масляных трансформаторов является наличие в них специального расширителя, предназначенного для масла, за счет которого происходит возмещение температурных перепадов и всего объема масла.

В маслорасширитель входит воздухоосушитель. Он является своеобразным фильтром, препятствующим попаданию внутрь оборудования инородных тел, всевозможных загрязнений, а также влаги. В конструкции предусмотрена специальная гильза, необходимая для жидкостного термометра, который применяют для точного измерения температуры в верхних слоях масляного носителя.

Достоинства

У масляных трансформаторов немало преимуществ, особенно в сравнении с устройствами сухого охлаждения:
  • защита обмоток от негативных внешних воздействий;
  • способность выдерживать колебания температурного режима от -60 до +40 градусов;
  • низкий уровень реактивного сопротивления;
  • отсутствие необходимости проведения профилактических и ремонтных работ.
Чтобы аппарат служил долго и без проблем, нужно соблюдать правила его эксплуатации. Большое значение имеет качество масла. Коэффициент различных примесей и пыли не должен превышать значения, указанного в инструкции прибора. Вдобавок надо регулярно следить за возможными утечками масла. Также нельзя допускать расположения вблизи трансформатора взрывоопасных элементов, способных повлиять на целостность конструкции.

Торговая сеть «Планета Электрика» имеет в своем ассортименте широкий выбор масляных трансформаторов от известных российских производителей.

www.elektro.ru

Масляные трансформаторы напряжения

Масляный трансформатор напряжения — это стационарный прибор, который включает в себя две и более обмоток. Основной задачей этих устройств является преобразование тока. В данном случае параметр предельной частоты в цепи остается неизменным. Происходит указанный процесс при помощи электромагнитной индукции.

Также важно отметить, что трансформаторы являются вторичными источниками электропитания. Все это говорит о том, что они обеспечивают подачу электроэнергии от сети. Различие между трансформаторами заключается в их мощности. Однако модели также имеют свои конструктивные особенности. Для того чтобы более детально разобраться в этом вопросе, следует рассмотреть устройство обычного трансформатора.

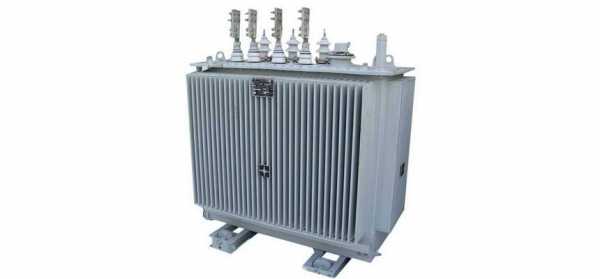

Устройство трансформатора

Если рассматривать серии ТМ масляный трансформатор, устройство его довольно простое. Содержит он три вывода, а располагаются они у верхней панели. В данном случае вводные контакты предусмотрены низковольтного типа. В нижней части конструкции имеется система заземления для безопасного использования трансформатора. Под выводами располагается сложный механизм перепускных клапанов.

Сливной патрубок находится в нижней части трансформатора. Для удобства транспортировки устройства имеется специальная панель, на которой можно найти отверстия. Возле переключателя в приборе установлен ролик. Рядом с входными контактами располагается большое реле. Для того чтобы следить за работой трансформатора, на его корпусе встроен термометр. Также там пользователь способен найти указатель уровня масла. В некоторых конфигурациях трансформаторов серии ТМ предусмотрен осушитель.

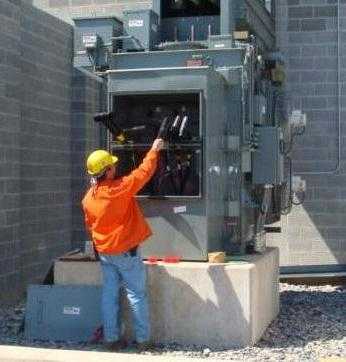

Ремонт трансформаторов

В некоторых случаях обмотка реле устройства может повреждаться. Ремонт масляных трансформаторов в этой ситуации необходимо начинать с осмотра низковольтный контактов. Непосредственно защитную крышку можно снять с помощью отвертки. Для того чтобы добраться до реле, потребуется отсоединить верхнюю пластину. В данном случае механизм переключения трогать не нужно. В некоторых модификациях дополнительно потребуется снять заливную горловину. Если на обмотке видны темные пятна, значит, реле придется полностью менять.

Однофазные модификации

Однофазные модификации на предельную мощность рассчитаны в среднем 20 кВА. При этом параметр рабочей частоты реле достигает 55 Гц. В данном случае многое зависит от типов контактов. Если рассматривать медные модификации, то проводимость тока у них довольно хорошая. Перегрузку однофазные трансформаторы способны в среднем выдерживать в 5 А.

По габаритам модели довольно сильно отличаются. Непосредственно заливные горловины, как правило, устанавливаются на боковых панелях. Для смены положения переключателя имеются специальные ролики. Системы заземления устанавливаются в нижней части конструкции. Рядом с рамой трансформатора имеется небольшой патрубок для слива масла.

Отличие двухфазных моделей

Двухфазные трансформаторы отличаются тем, что мощность их достигает 50 кВА. В свою очередь, параметр рабочей частоты в некоторых модификациях доходит до 60 Гц. Во многом это достигается за счет установки больших реле. Переключатели у многих моделей имеются с роликовым механизмом. Системы заземления предусмотрены во всех модификациях с изоляторами. Входное напряжение устройства двухфазного типа способны в среднем выдерживать на уровне 15 кВ. Однако есть и более мощные модели. Осушители в данных конструкция в основном предусмотрены

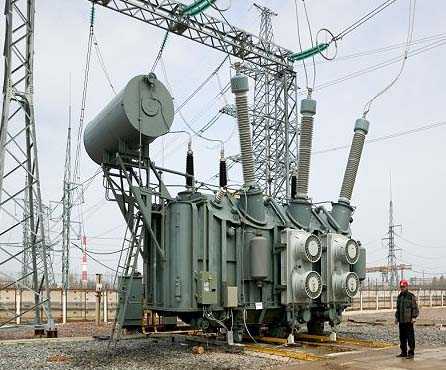

Трехфазные трансформаторы

Трехфазные масляные трансформаторы оснащаются тремя вводными контактами. В данном случае рабочая частота в цепи поддерживается на уровне 70 Гц. Если говорить про мощность моделей, то в среднем масляный трехфазный трансформатор серии ТМ выдает около 500 кВА. Входное напряжение реле при этом держит на уровне 30 кВ. По габаритам модели трехфазного типа являются довольно большими.

Учитывая все вышесказанное, транспортировочные панели у них устанавливаются прочные. Для слежения за работой системы предусмотрены термометры, а также указатели масла. Многие конфигурации трехфазных трансформаторов оснащаются осушителями.

Характеристики ТМ-25

Масляный трансформатор ТМ-25 выпускается с одним реле. В данном случае мощность, как видно из названия модели, равняется 25 кВА. Входное напряжение устройства способны выдерживать на уровне 25 кВ. В свою очередь параметр перегрузки в среднем составляет 6 А. Если говорить про конструктивные особенности, то заливная горловина у этой модели располагается у задней панели. Непосредственно сливной парубок предусмотрен диаметром в 3.5 см.

Термометр в указанном трансформаторе используется. Осушитель у данной модели также имеется. За уровнем масла пользователь способен следить при помощи специального указателя. Система заземления у трансформатора имеется с изолятором. Реле в данном случае установлено над нижней пластиной. Всего вводных контактов в конструкции имеется два. Перераспределение фаз осуществляется при помощи переключателя. Работает он благодаря движению роликов.

Устройство трансформатора ТМ-40

Мощность указанного трансформатора равняется 40 кВА. В данном случае выходные контакты напряжение максимум способны выдерживать на уровне 32 кВ. Параметр предельной частоты реле составляет ровно 50 Гц. Переключатель тока в данном случае имеется. Для удобной транспортировки модели есть пластина над рамой, на которой находятся отверстия для сцепления.

Также у этого трансформатора имеется специальный охладитель. Заливная горловина при этом располагается у панели управления. Высоковольтные контакты в данном случае находятся в верхней части конструкции. Осушитель в этом трансформаторе отсутствует.

Трансформаторы мощностью 63 кВА

Трансформаторы силовые (масляные) этого типа максимум напряжение способны выдерживать на уровне 35 кВ. В данном случае показатель нагрузки тока составляет не более 6 А. Все это говорит о том, что рабочая частота устройства не превышает 55 Гц. Высоковольтные выводы в данном случае располагаются возле верхней панели. Переключатели в устройствах установлены с роликовым механизмом. Термометры у моделей имеются. Непосредственно реле располагаются над нижней пластиной возле рамы. Осушители у данных трансформаторов имеются. Системы заземления предусмотрены с изоляторами.

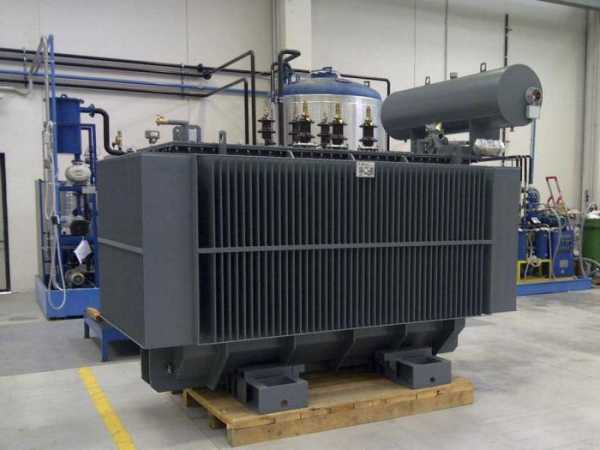

Модификации на 100 кВА

Масляные трансформаторы на 100 кВА, как правило, устанавливаются с осушителями. В данном случае сливные патрубки имеются различного диаметра. При этом в некоторых модификациях есть два реле. Непосредственно высоковольтные контакты предельное напряжение способны выдерживать на уровне 15 кВ. Показатель перегрузки тока в среднем составляет 6 А.

Если говорить про реле, то важно отметить, что рабочая частота их в среднем равняется 45 Гц. Пластины над рамами устанавливаются самой различной толщины. Переключатели во многих моделях имеются роликового типа. У нижних рам системы заземления предусмотрены с изоляторами. Указатели уровня масла стандартно располагаются на панели управления.

Трансформаторы мощностью 160 кВА

Масляные трансформаторы мощностью 160 кВА отличаются тем, что у них имеется всегда два реле. В данном случае входных контактов в системе предусмотрено три. Максимум напряжение они способны выдерживать на уровне 30 кВ. Отклонение от нормы может составлять не более 20 В.

Переключатели для смены фазы устанавливаются на панелях управления. Перегрузки устройства данного типа в среднем выдерживают на уровне 6 А.. Заливные горловины у трансформаторов имеются разного диаметра. Если говорить про модификации серии ТМГ, то ширина патрубка в среднем равняется 3.5 см. Охладители имеются во всех моделях трансформаторов.

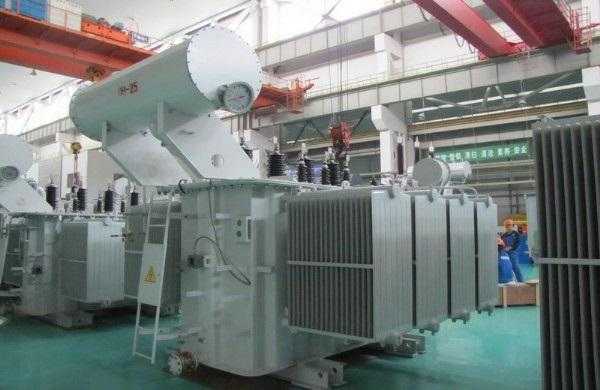

Трансформаторы на 250 кВА

Масляные трансформаторы, мощность которых равняется 250 кВА, производятся с тремя реле. В данном случае платформы используются довольно широкие. Параметр входного напряжения цепи в среднем равняется 30 кВ. В свою очередь показатель перегрузки системы доходит до 4 А.

Переключатели во многих конфигурациях имеются роликового типа. Непосредственно смена фазы у моделей происходит очень быстро. Системы заземления у них располагается у нижней рамы. Показатель выходного напряжения доходит в устройствах до 15 кВ. Заливные горловины у моделей в основном находятся у реле. Термометрами в данном случае оснащаются все конфигурации.

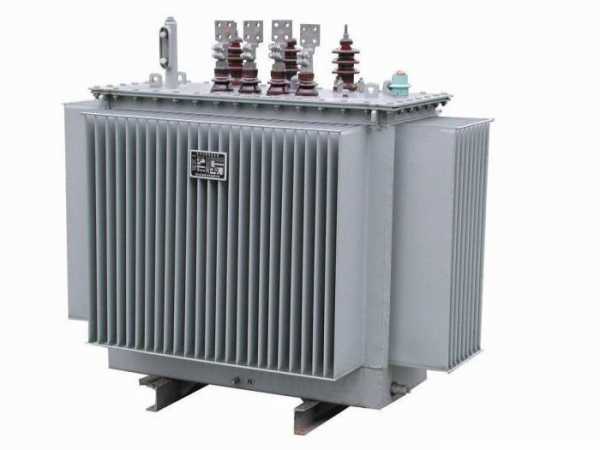

Модификации ТМГ

Трансформаторы серии ТМГ выпускаются только двухтактного типа. В данном случае реле устанавливают с рабочей частотой на уровне 50 Гц. Непосредственно показатель нагрузки тока находится на отметке 6 А. Системы защиты у моделей имеются с изоляторами. Сливные патрубки устанавливаются разного диаметра. Если говорить про входные контакты, то пороговое напряжение максимум они способны выдерживать около 30 кВ. В то время как показатель мощности в среднем достигает 150 кВА.

fb.ru

Трансформаторы маслянные | nord-eksim.ru

Трансформаторы Масляные трансформаторы

Масляные трансформаторы

Раздел: Трансформаторы /  Дата: 12 апреля, 2016 в 7:26 /  Просмотров: 802


Масляный трансформатор — это стационарный электрический агрегат, который включает в себя две и более обмоток. Главной задачей этих агрегатов является преобразование тока. В данном случае параметр предельной частоты в цепи остается неизменным. Данный процесс происходит при помощи электромагнитной индукции. Обязательно нужно отметить, что трансформаторы являются вторичными источниками электропитания. Все это говорит о том, что они обеспечивают подачу электроэнергии от сети. Различие между трансформаторами заключается в их мощности. Однако модели масляных трансформаторов также имеют свои конструктивные особенности.

Современные силовые масляные трансформаторы, особенно с большой мощностью и высоким  напряжением, охлаждаются при помощи масла, которое одновременно служит и прекрасным изолирующим материалом. Масло в трансформаторе должно обладать изолирующими свойствами, в особенности оно должно быть свободно от влаги. Для охлаждения масло должно быть легким, по крайней мере в нагретом состоянии, не должно свободно проникать в те каналы, которые делаются в обмотках и в сердечнике для облегчения циркуляции его и лучшего соприкосновения с более нагретыми частями. Кроме того, масло не должно разлагаться при нагреве и давать смолистые вязкие осадки на обмотках, затрудняющие теплообмен между медью и маслом. Охлаждающее масло наливается в железный или чугунный бак (корпус трансформатора), в который опускается затем трансформатор. Тепло обмоток и железа в первую очередь передается маслу, обладающему значительною теплоемкостью. Что касается охлаждения самого масла, то оно происходит или путем естественного теплообмена между стенками бака и окружающим воздухом, с помощью ребер радиатора расположенных на стенках многих моделей трансформаторов.

Масляный трансформатор ТМГ
Масляный трансформатор ТМЗ
Масляный трансформатор ТМ

Маслоохладители могут навешиваться на стенку бака или располагаться вблизи силового масляного трансформатора, объединенными в группы (типа ГОУ) на собственном фундаменте. Как правило, систему охлаждения типа ГОУ используют в тех случаях, когда охладители не могут расположиться на стенке бака силового масляного трансформатора. Система ГОУ связана двумя маслопроводами с баком силового масляного

трансформатора. При навесной системе вибрация работающих насосов и вентиляторов передается на стенку бака. Поэтому у силовых масляных трансформаторов раннего выпуска, имеющих быстроходные вентиляторы (1500 об/мин), вибрация настолько усиливалась, что были случаи нарушения сварных швов и это приводило к течи масла из бака и к отключению силового масляного трансформатора. В современных конструкциях применяются тихоходные вентиляторы (750 об/мин), и поэтому нет опасности повреждения сварных мест на баке силового масляного трансформатора.
Подача масла от охладителей производится, как правило, в промежуток между стенкой бака и активной частью. Однако в некоторых видах трансформаторов, для повышения эффективности теплосъема и тем самым исключения перегревов отдельных элементов активной части масло подается направленно в обмотку. В этом случае в нижней части силового масляного трансформатора (бака) маслосистема связана бакелитовым патрубком с нижней изоляцией обмотки. Такая система циркуляции масла более эффективна, но вместе с тем при этом резко возрастает опасность перегревов при внезапном аварийном прекращении движения масла. При такой конструкции при прекращении движения масла силовой масляный трансформатор нести нагрузку не может. В отличие от силовых масляных трансформаторов с направленной системой охлаждения трансформаторы с подачей масла в бак могут непродолжительно работать при прекращении движения масла. Такая система более надежна и в другом отношении — при повреждении маслонасосов продукты разложения масла и истирания подшипников не попадают непосредственно в обмотку и не перекрывают изоляционные промежутки, что снижает прочность изоляции. Поэтому при разработке конструкции новых трансформаторов направленную систему циркуляции масла применяют в крайних случаях и обязательно вместе с экранированными маслонасосами и фильтром тонкой очистки.

  • Рекомендуем
  • Комментарии

Рекомендуем наши товары

nord-eksim.ru

МАСЛЯНЫЙ ТРАНСФОРМАТОР — это… Что такое МАСЛЯНЫЙ ТРАНСФОРМАТОР?


МАСЛЯНЫЙ ТРАНСФОРМАТОР

электрич. трансформатор, активная часть к-рого (обмотки и магнитопровод) погружена в трансформаторное масло, заполняющее кожух М. т. Масло служит для более интенсивного охлаждения магнитопровода и обмоток, а также для улучшения электрич. изоляции и уменьшения влияния неблагоприятных факторов окружающей среды (повышенная влажность, запылённость и т. д.). М. т. выполняются мощностью св. 100 кВт.

Большой энциклопедический политехнический словарь. 2004.

  • МАСЛЯНЫЙ РАДИАТОР
  • МАСЛЯНЫЙ ФИЛЬТР

Смотреть что такое «МАСЛЯНЫЙ ТРАНСФОРМАТОР» в других словарях:

  • масляный трансформатор — Трансформатор с жидким диэлектриком, в котором основной изолирующей средой и теплоносителем служит трансформаторное масло [ГОСТ 16110 82] масляный трансформатор Трансформатор, магнитная система и обмотки которого погружены в масло (МЭС 421 01 14) …   Справочник технического переводчика

  • Масляный трансформатор — 2.12. Масляный трансформатор Трансформатор с жидким диэлектриком, в котором основной изолирующей средой и теплоносителем служит трансформаторное масло Источник: ГОСТ 16110 82: Трансформаторы силовые. Термины и определения оригинал документа …   Словарь-справочник терминов нормативно-технической документации

  • масляный трансформатор — alyvinis transformatorius statusas T sritis fizika atitikmenys: angl. oil transformer; tank transformer vok. ölgefüllter Transformator, m; ölgekühlter Transformator, m; Öltransformator, m rus. масляный трансформатор, m pranc. transformateur à… …   Fizikos terminų žodynas

  • Масляный трансформатор — English: Oil transformer Трансформатор с жидким диэлектриком, в котором основной изолирующей средой и теплоносителем служит трансформаторное масло (по ГОСТ 16110 82 СТ СЭВ 1103 78) Источник: Термины и определения в электроэнергетике. Справочник …   Строительный словарь

  • баковый (масляный) трансформатор — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN tank transformer …   Справочник технического переводчика

  • Трансформатор масляный — – трансформатор с жидким диэлектриком, в котором основной изолирующей средой и теплоносителем служит трансформаторное масло. [ГОСТ 16110 82] Рубрика термина: Энергетическое оборудование Рубрики энциклопедии: Абразивное оборудование,… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • трансформатор с газовой подушкой — Рис. Legrand Параллельные тексты EN RU Gas cushion transformers The tank is sealed and a cushion of neutral gas compensates for the variation in volume of the dielectric (risk of leak). [Legrand] Трансформаторы с газовой подушкой Бак является… …   Справочник технического переводчика

  • трансформатор с системой свободного дыхания — Рис. Legrand Free breathing transformers A quantity of air enters the surface of the oil and the cover allows the liquid to expand with no risk of overflowing. The transformer “breathes”, but the humidity of the air mixes with the oil …   Справочник технического переводчика

  • Масляный — 2.18. Масляный D. Langölig E. Long oil F. Long en huile Источник: ГОСТ 28451 90: Краски и лаки. Перечень эквивалентных терминов оригинал документа Смотри также родственные термины: 2 …   Словарь-справочник терминов нормативно-технической документации

  • ТРАНСФОРМАТОР — электр. прибор, преобразующий напряжение переменного тока. Т. состоит из железного сердечника А, на к ром укреплены две обмотки: первичная I, к к рой подводится электр. энергия, и вторичная II, от к рой отводится преобразованная энергия …   Технический железнодорожный словарь

dic.academic.ru

Масляные трансформаторы

Силовые масляные понижающие трехфазные двухобмоточные трансформаторы общего назначения нормального конструктивного исполнения мощностью от 16 до 1000 кВА напряжением до 10 кВ предназначены для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии в условиях наружной или внутренней установки умеренного (от -45 °С до +45 °С) или холодного (от -60 °С до +40 °С) климата.

Трансформаторы ТМГ. Изготавливаются в герметичном исполнении, их внутренний объем не имеет сообщения с окружающей средой. Трансформаторы полностью заполнены трансформаторным маслом, расширитель и воздушная или газовая «подушка» у этих трансформаторов отсутствуют. Это значительно улучшает условия работы масла, исключает его увлажнение, окисление и шламообразование. Трансформаторное масло перед заливкой в трансформатор дегазируется. Благодаря этому масло своих свойств практически не меняет в течение всего срока службы трансформаторов.

Трансформаторы ТМГ практически не требуют расходов на предпусковые работы, на обслуживание во время эксплуатации, не нуждаются в профилактических ремонтах и ревизиях. Для контроля полноты заполнения бака маслом трансформаторы ТМГ снабжаются поплавковым маслоуказателем, расположенным на крышке.

Трансформаторы ТМ. Внутренний объем трансформаторов ТМ имеет сообщение с окружающей средой, температурные изменения объёма масла, происходящие во время эксплуатации, компенсируются за счет объёма расширителя. Для отчистки от влаги и промышленных загрязнений воздуха, поступающего в трансформатор при температурных колебаниях уровня масла, расширитель снабжается воздухоосушителем.

В стандартном конструктивном исполнении трансформаторы масляные типа ТМГ, ТМ не предназначены для работы в условиях вибрации, тряски, ударов, в химически активной среде. Высота установки над уровнем моря не более 1000 м.

Номинальная частота трансформаторов масляных типа ТМГ, ТМ 50 Гц. Регулировка напряжения РПН. Номинальное напряжение ВН 10 и 6 кВ, НН 400В и 230В, возможно иное по требованию заказчика.

Подобные трансформаторы одинаково надежно работают в разных климатических условиях. При этом срок службы трансформаторов ТМГ, ТМ составляет не менее 25 лет.

Трансформаторы напряжения НОМ-6 предназначены для работы в комплекте с измерительными приборами и в цепях защиты и сигнализации в электрических системах с номинальным напряжением от 6 до 35 кВ включительно. Трансформаторы являются масштабными преобразователями и предназначены для выработки сигнала измерительной информации для электрических измерительных приборов и цепей защиты и сигнализации в сетях с изолированной нейтралью.

Трансформаторы изготавливаются для работы в условиях умеренного или тропического климата. Трансформаторы НОМ-6 удовлетворяют требованиям сейсмостойкости 7 баллов, шкале MSK-64.Трансформаторы состоят из магнитопровода, выполненного из пластин электротехнической стали, обмоток с соответствующей изоляцией, размещенных в баке, заполненном трансформаторным маслом. Вводы первичных и вторичных обмоток трансформаторов расположены на крышке бака.

Условия эксплуатации:

  • трансформаторы предназначены для работы в закрытом помещении;
  • высота над уровнем моря — не более 1000 м;
  • температура окружающей среды от — 45 °С до + 40°С;
  • окружающая среда невзрывоопасная.

Необходимая защита от прикосновения, влагозащита и защита от перегрузки осуществляется установкой, в которую встраивается трансформатор.

Технические характеристики:

Наименование параметра / ТипНОМ-6
Ном. напряжение первичной обмотки, В:6600, 6300, 6000, 3150, 3000
Ном. напряжение вторичной обмотки, В:100
Номинальная мощность для классов точности, ВА: 0,5 1,0 3,050/75/200
Масса, кг24
Размеры, ДхШхВ320х261х403

www.matic.ru

масляный трансформатор — это… Что такое масляный трансформатор?





масляный трансформатор
Трансформатор с жидким диэлектриком, в котором основной изолирующей средой и теплоносителем служит трансформаторное масло
[ГОСТ 16110-82]
масляный трансформатор
Трансформатор, магнитная система и обмотки которого погружены в масло
(МЭС 421-01-14)
[ГОСТ 30830-2002]

EN

oil-immersed type transformer
a transformer of which the magnetic circuit and windings are immersed in oi
[IEV number 421-01-14]

FR

transformateur immergé dans l’huile
transformateur dont le circuit magnétique et les enroulements sont immergés dans l’huile
[IEV number 421-01-14]

Oil transformers
The magnetic circuit and the windings are immersed in a liquid dielectric that provides insulation and evacuates the heat losses of the transformer.
This liquid expands according to the load and the ambient temperature. PCBs and TCBs are now prohibited and mineral oil is generally used. It is flammable and requires protective measures against the risks of fire, explosion and pollution.

The most commonly used protective measures are the DGPT or the DGPT2: Gas, Pressure and Temperature sensor with 1 or 2 sensing levels on the temperature. This system cuts off the LV load (1st level) then the HV supply (2nd level) when there is a fault inside the transformer. A holding tank is used to recover all the liquid dielectric.

Of the four types of immersed transformer: free breathing transformers, gas cushion transformers, transformers with expansion tank and transformers with integral filling, only the latter are currently installed.
[Legrand]

Масляные трансформаторы
Магнитная система и обмотки трансформатора погружены в жидкий диэлектрик, служащий изоляцией и теплоносителем.
Жидкий диэлектрик изменяет свой объем в соответствии с нагрузкой трансформатора и температурой окружающей среды. Поскольку в настоящее время применение полихлорированных дифенилов и тетрахлорбифенилов запрещено, то в основном используют минеральное масло. Оно огнеопасно, поэтому необходимо принимать меры против возникновения пожара, взрыва и загрязнения окружающей среды.

Как правило, применяются системы DGPT (одноуровневые системы, использующие датчики газа, давления и температуры) или DGPT2 – двухуровневые системы. В случае возникновения аномального состояния трансформатора данные системы отключают нагрузку цепей низшего напряжения (первый уровень защиты), а затем питание обмотки высшего напряжения (второй уровень защиты). Активная часть трансформатора находится в баке и полностью покрыта жидким диэлектриком.

Существует четыре типа масляных трансформаторов: трансформаторы с системой свободного дыхания, трансформаторы с газовой подушкой между зеркалом масла и крышкой трансформатора, трансформаторы с расширительным баком и трансформаторы с гофрированным баком. В настоящее время применяют только трансформаторы последнего типа
[Интент]


[http://www.ramo-chelny.ru/konschasti.html]

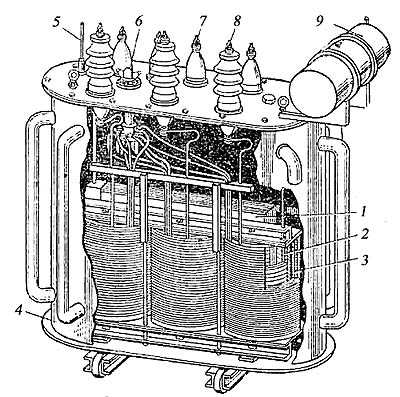

Масляный трансформатор:

  1. Шихтованный магнитопровод
  2. Обмотка низшего напряжения
  3. Обмотка высшего напряжения
  4. Трубчатый бак
  5. Термометр
  6. Переключатель регулировочных отводов обмотки высшего напряжения
  7. Ввод (проходной изолятор) обмотки низшего напряжения
  8. Ввод (проходной изолятор) обмотки высшего напряжения
  9. Расширительный бак


[http://transfcomplect.narod.ru/transformator.html]

technical_translator_dictionary.academic.ru

Что такое масляный трансформатор? | Силовые масляные трансформаторы, масляные трансформаторы ТМГ, масляный трансформатор, трансформатор масляный трехфазный

Что такое масляный трансформатор?

Принцип работы силового масляного трансформатора

Принцип работы силового масляного трансформатора состоит в том, что маслорасширитель компенсирует температурные изменения объема масла. Важным компонентом маслорасширителя является встроенный воздухоосушитель, который служит для того, чтобы не допустить попадания в масляный трансформатор инородных тел, загрязнений и влаги. В конструкции силовых масляных трансформаторов предусмотрена гильза для жидкостного термометра, который необходим, чтобы измерять температуру верхних слоев масла. Устройство и компоненты масляных трансформаторов таковы, что эти устройства являются очень надежными в эксплуатации.

Преимущества силовых масляных трансформаторов

Силовой масляный трансформатор имеет ряд преимуществ в своей конструкции над сухими. Так, их обмотки защищены от внешних воздействий, а сам масляный трансформатор имеет сравнительно невысокое реактивное сопротивление. Эти свойства делают данные устройства максимально надежными, что дает возможность ослабить эксплуатационный надзор за ними.

Силовой масляный трансформатор абсолютно герметичн: в них исключен контакт масла с окружающей средой. В результате масло в них полностью застраховано от увлажнения или окисления.

Масляный трансформатор эксплуатируются без каких-либо ремонтных работ, им не требуется профилактика или капитальный ремонт. Следует особо обратить внимание на тот факт, что частым случаем повреждений трансформаторов приходится на такую причину, как ослабление шинных соединений на выводных наружных контактах НН. Как в сухих, так и в масляных трансформаторах за этими соединениями следует следить особо тщательно. Однако при перегреве данных контактах в сухих трансформаторах, с одной стороны, и в масляных трансформаторах, с другой стороны, последствия будут кардинально разными. Если силовые масляные трансформаторы после перегрева контакта достаточно легко будет отремонтировать, так как перегрев приведет либо к разрушению изолятора, либо к разгерметизации уплотнения, то сухой трансформатор будет поврежден в гораздо большей степени.

Силовые масляные трансформаторы: комплектация

Силовые масляные трансформаторы пользуются большим спросом. Такая популярность обоснована особенностью их устройства. Трансформатор состоит из бака с радиаторами и активной части, то есть магнитопровода с обмотками.

Силовые масляные трансформаторы полностью заполнены трансформаторным маслом, которое надежно предохраняет обмотку от влияния внешней среды и преждевременного разрушения. Бак имеет крышку или пробку и снабжен указателем уровня масла, что значительно упрощает профилактическую работу с трансформатором.

Многие силовые масляные трансформаторы (например, серий ТМГ,ТМБГ, ТМЗ и другие) полностью герметичны, что исключает контакты содержимого трансформатора с внешней средой. Такие трансформаторы изготавливаются без воздушной подушки, используемой при расширении масла. Увеличение объема трансформаторного масла при повышении температуры компенсируется за счет гофрированной поверхности бака. Для предотвращения избыточного давления в трансформаторе в крышке бака дополнительно устанавливается предохранительный клапан.

Силовые масляные трансформаторы ТМГ более популярны, чем трансформаторы с воздушной подушкой (например, ТМ), так как наличие воздушной подушки предполагает дополнительный уход за сорбентом воздухосушителя и выполнение других работ. В то время как герметичные ТМГ не требуют никакого профилактического осмотра и дополнительного ухода. Рекомендуется лишь пополнять уровень масла и соблюдать правила техники безопасности.

Поскольку масло является горючим и взрывоопасным материалом, то трансформаторы без герметичного исполнения следует размещать в местах, которые полностью соответствуют противопожарным нормам. Силовые масляные трансформаторы (ТМГ и другие) полностью безопасны, поскольку масло не имеет контакта с окружающей средой.

Существенным плюсом силовых масляных трансформаторов по сравнению с трансформаторами с воздушной изоляцией является невысокое реактивное сопротивление. Силовые масляные трансформаторы очень удобны в эксплуатации в любом месте и при любом климате, так как масляное наполнение позволяет им работать в температурном режиме от +40 до -60 градусов. Данные трансформаторы на долгие годы будут оставаться надежными помощниками в энергоснабжении вашего производства и не потребуют много внимания и ухода.

www.xn—2-6kcaa3cya2adcnin.xn--p1ai
