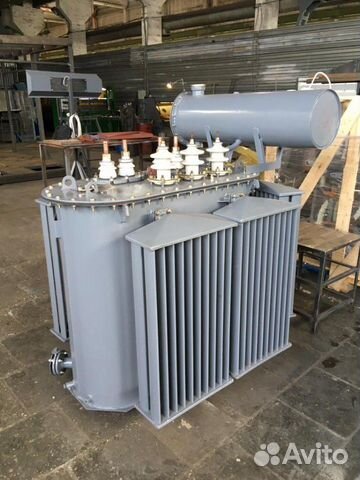

Силовые трансформаторы существуют двух видов: масляные и сухие. Наиболее популярным из них считается масляный трансформатор ТМ или ТМГ. Это обусловлено определенными качествами этого вида оборудования:
- Подходит для монтажа как снаружи, так и внутри сооружения.
- Может функционировать при температуре от -60 до +40 градусов, как в умеренных, так и в холодных климатических условиях, без ущерба для всех процессов.
Благодаря этим свойствам марки ТМ и ТМГ – наиболее распространенные и активно используются в энергосистемах по всему миру.
Друг от друга эти модели трансформаторов отличаются герметичностью исполнения, которая присутствует у серии ТМГ (“трансформатор масляный герметичный”).
Благодаря своей герметичности модель ТМГ не допускает, чтобы масло контактировало с окружающей средой, что избавляет от необходимости постоянно анализировать его состояние во время эксплуатации.
Трансформатор масляный ТМ или ТМГ бесперебойно служит до 25 лет, по окончании этого срока он может быть подвержен ремонту, что продлит срок его эксплуатации. Масляные трансформаторы рассчитаны на работу в сетях, имеющих частоту 50 Гц и напряжение до 35 кВ.

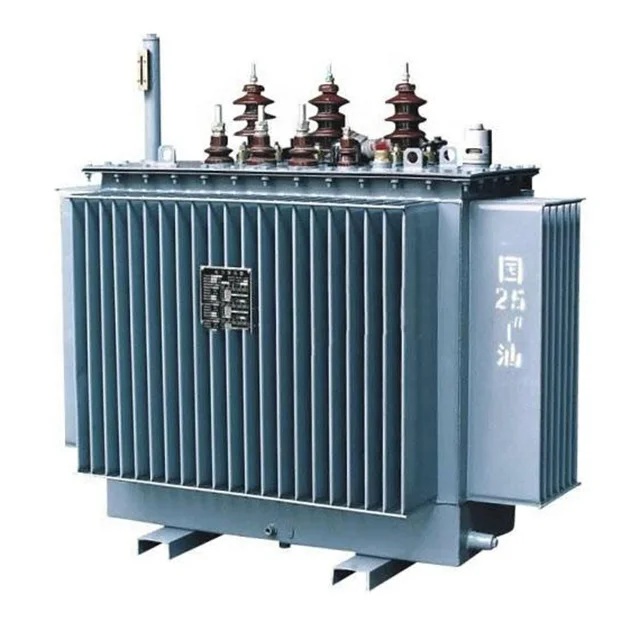

Устройство масляного трансформатора
Какие трансформаторы реализует завод “ЭнергоСнаб”?
Мы предлагаем стационарные силовые масляные трансформаторы со следующими параметрами:
- трёхфазные трансформаторы серии ТМ и ТМГ, с использованием обмоток из алюминия и меди, мощностью 10-1000 кВА и напряжением 6 и 10 кВ;
- однофазные устройства серии ОМП с мощностью 4–10 кВА при напряжении 6 и 10 кВ;
- приборы моделей ТМ, ОМЖ и ТМЖ с мощностью, не превышающей 250 кВА при напряжении 27,5 и 35 кВ;
- трансформаторы серии ЗОМ, мощность которых равна 1,25 и 2,5 кВА, а напряжение – 27,5 кВ.
Мы испытываем все наше оборудование в лабораторных условиях, чтобы быть уверенными в его качестве.
Стоимость масляного трансформатора ТМГ: договорная.
| Обозначение | Мощность, кВА | Напряжение, кВ | Схема и группа соединения обмоток | |
| Высшее | Низшее | |||
| ТМГ-25/10-12 | 25 | 6,0 6,3 6,6 10,0 10,5 11,0 | 0.4 | Y/Yн-0 D/Yн-11 |
| Y/Zн- 11 | ||||
| ТМГ-40/10-12 | 40 | Y/Yн-0 D/Yн-11 | ||
| Y/Zн- 11 | ||||
| ТМГ-63/10-12 | 63 | Y/Yн-0 D/Yн-11 | ||
| Y/Zн- 11 | ||||
| ТМГ-100/10-12 | Y/Yн-0 D/Yн-11 | |||
| Y/Zн- 11 | ||||
| ТМГ-160/10-12 | 160 | Y/Yн-0 D/Yн-11 | ||
| Y/Zн- 11 | ||||
| ТМГ-400/10-11 | 400 | Y/Yн-0 D/Yн-11 | ||
| ТМГ-630/10-11 | 630 | |||
| ТМГ-1000/10-11 | 1000 | |||
| ТМГ-1250/10-11 | 1250 | |||
| ТМГ-1600/10-11 | 1600 | |||
| ТМГ-2500/10-11 | 2500 | |||
Масляный или сухой трансформатор? Отличия, характеристики и преимущества
Трансформаторы — это электротехнические устройства, предназначенные для преобразования переменного напряжения электрического тока.
Они различаются по многим показателям – техническим характеристикам, особенностям устройства, назначению и сфере применения. Стоит выделить способ классификации трансформаторов по способу их охлаждения.
Трансформаторы могут быть с воздушным (естественным или принудительным) и жидкостным охлаждением. Причем, в качестве охлаждающей жидкости чаще всего используется техническое масло, которое в некоторых моделях служит дополнительным изолирующим компонентом.
Сухие и масляные преобразователи обладают своими характерными особенностями, преимуществами и недостатками.
Сухие трансформаторы – это простое и безопасное электротехническое оборудование, которое используется во многих отраслях промышленности и строительства, сфере ЖКХ.
Преимущества сухих трансформаторов
- Высокая безопасность агрегата. В конструкции отсутствуют горючие материалы, поэтому вероятность возгорания минимальна.
- Простота монтажа и обслуживания, работы по ТО минимальны и не требуют больших финансовых вложений.
- Высокая степень пожаробезопасности, поэтому допускается их установка в помещениях с горючими веществами и открытым огнем.
- Экологичность оборудования. Сухие трансформаторы можно устанавливать в местах с повышенными требованиями к чистоте окружающей среды (общественные здания, детские учреждения, заповедники)
Уход и обслуживание: можно устанавливать в помещениях с влажностью воздуха не более 80-90%, необходимо регулярно проводить чистку деталей и узлов, а также ежегодное ТО.
К недостаткам трансформаторов с сухим охлаждением можно отнести большие размеры, более медленное охлаждение обмотки по сравнению с масляными моделями, невозможность использования в химически агрессивной среде.
Сухие трансформаторы применяются для электроснабжения крупных металлургических заводов, нефтеперерабатывающих предприятий, целлюлозно-бумажных производств, предприятий машиностроения, в сфере ЖКТ.
Масляные трансформаторы чаще всего используются для обеспечения промышленного энергоснабжения и электрификации хозяйственного сектора.
Преимущества масляных трансформаторов:
- эффективная защита обмоток от негативного действия окружающей среды;
- может работать при температуре от -60 до +40;
- компактные размеры, можно использовать в любых эксплуатационных условиях;
- хорошо переносит перегрузки во время короткого замыкания;
- выпускаются модели со специфическими характеристиками (малошумные, сейсмостойкие, экономичные и т.д.)
Недостатки: нужно проводить регулярную замену масла и ТО, нельзя размещать вблизи взрывоопасных предметов и веществ, открытого огня, нужно постоянно следить за утечкой масла. Кроме того, для установки масляного трансформатора необходима специально оборудованная площадка.
Если сравнить два типа трансформаторов, то оборудование с сухим охлаждением проще в установке, обслуживании и эксплуатации, обладает высокими показателями безопасности, большей мобильностью, может устанавливаться как внутри помещений, так и снаружи, не наносит вреда здоровью людей и окружающей среде, и имеет большую сферу применения.
ООО «ЭТА» выпускает широкий спектр современного электротехнического оборудования. Среди разработок компании, наиболее востребованные на российском рынке сухие понижающие и повышающие трансформаторы серии ТП, мощностью от 40 до 500 кВа. Оборудование сертифицировано и имеет гарантийный срок эксплуатации – 2 года. Трансформаторы «ЭТА» – это высокое качество электротехнического оборудования по доступной цене.
Масляные трансформаторы
- Домашний
- Продукты
- Трансформаторы и комплектная подстанция
Масляные трансформаторы
Трехфазные масляные распределительные трансформаторы имеют различное напряжение и номинальную мощность до 6000 кВА (10 МВА доступны по запросу).
Эти высокоэффективные и надежные трансформаторы обеспечивают необходимое электроснабжение без поломок и перебоев.
Трансформатор, монтируемый на подушке
Стандарт Технические характеристики:
| Стандарт | МЭК60076 и СЕК | |
| Номинальная частота | 60 Гц | |
| Соединение и группа векторов | Дин11* | |
| Температура окружающей среды | 55 °С | |
Макс. повышение температуры | Верхнее масло | 45 °С |
| Средняя обмотка | 50 °С | |
| Тип охлаждения | ОНАН | |
| Отвод ВН | Устройство РПН 5-позиционное | ± 2×2,5 * % |
Примечание: Индивидуальные спецификации и требования могут быть разработаны и изготовлены по запросу.
| Номинальная мощность | ХВ | ЛВ | НО Потеря нагрузки | З% | Ширина | Глубина | Высота | |
|---|---|---|---|---|---|---|---|---|
| кВА | В | В | Вт | Вт | % | мм | мм | мм |
| 300 | 13,8 | 0,4 | 520 | 3200 | 4 | 1700 | 1400 | 1600 |
| 500 | 13,8 | 0,4 | 720 | 4700 | 5 | 1700 | 1400 | 1600 |
| 1000 | 13,8 | 0,4 | 1100 | 9000 | 6 | 1900 | 1600 | 1900 |
| 1500 | 13,8 | 0,4 | 1700 | 14000 | 6 | 1920 | 1700 | 2000 |
| 300 | 33 | 0,4 | 520 | 3200 | 4 | 1700 | 1400 | 1600 |
| 500 | 33 | 0,4 | 750 | 4700 | 5 | 1700 | 1400 | 1600 |
| 1000 | 33 | 0,4 | 1100 | 9000 | 6 | 1900 | 1600 | 1900 |
| 1500 | 33 | 0,4 | 1700 | 14000 | 6 | 1920 | 1700 | 2000 |
Примечание: Индивидуальные спецификации и требования могут быть разработаны и изготовлены по запросу.
Трансформатор на опоре
Стандарт Технические характеристики:
| Стандарт | МЭК60076 и СЕК | |
| Номинальная частота | 60 Гц | |
| Соединение и группа векторов | Дин11* | |
| Температура окружающей среды | 55 °С | |
Макс. повышение температуры | Верхнее масло | 45 °С |
| Средняя обмотка | 50 °С | |
| Тип охлаждения | ОНАН | |
| Отвод ВН | Устройство РПН 5-позиционное | ± 2×2,5 * % |
Примечание: другие спецификации и требования также разрабатываются и изготавливаются по запросу.
| Номинальная мощность | ХВ | ЛВ | НО Потеря нагрузки | Потеря нагрузки | З% | Ширина | Глубина | Высота |
|---|---|---|---|---|---|---|---|---|
| кВА | В | В | Вт | Вт | % | мм | мм | мм |
| 100 | 13,8 | 0,4 | 250 | 1500 | 4 | 1350 | 900 | 1450 |
| 200 | 13,8 | 0,4 | 380 | 2200 | 4 | 1450 | 1100 | 1700 |
| 300 | 13,8 | 0,4 | 520 | 3200 | 4 | 1450 | 1100 | 1700 |
| 100 | 33 | 0,4 | 250 | 1500 | 4 | 1350 | 900 | 1450 |
| 200 | 33 | 0,4 | 380 | 2200 | 4 | 1450 | 1100 | 1700 |
| 300 | 33 | 0,4 | 520 | 3200 | 4 | 1450 | 1100 | 1700 |
Примечание: Индивидуальные спецификации и требования могут быть разработаны и изготовлены по запросу.
Блок подстанции Трансформатор
Стандарт Технические характеристики:
| Стандарт | МЭК60076 и СЕК | |
| Номинальная частота | 60 Гц | |
| Соединение и группа векторов | Дин11* | |
| Температура окружающей среды | 55 °С | |
Макс. повышение температуры | Верхнее масло | 45 °С |
| Средняя обмотка | 50 °С | |
| Тип охлаждения | ОНАН | |
| Отвод ВН | Устройство РПН 5-позиционное | ± 2×2,5 * % |
Примечание: Индивидуальные спецификации и требования могут быть разработаны и изготовлены по запросу.
| Номинальная мощность | ХВ | ЛВ | НО Потеря нагрузки | Потеря нагрузки | З% |
|---|---|---|---|---|---|
| кВА | В | В | Вт | Вт | % |
| 300 | 13,8 | 0,4 | 520 | 3200 | 4 |
| 500 | 13,8 | 0,4 | 750 | 4700 | 5 |
| 1000 | 13,8 | 0,4 | 1100 | 9000 | 6 |
| 1500 | 13,8 | 0,4 | 1700 | 14000 | 6 |
Примечание: Индивидуальные спецификации и требования могут быть разработаны и изготовлены по запросу.
Силовой трансформатор
Стандарт Технические характеристики:
| Стандарт | МЭК60076 | |
| Номинальная мощность | до 6000 кВА | |
| Номинальная частота | 60 Гц | |
| Максимальное напряжение системы | до 36 кВ | |
| Вторичное напряжение | От 4,16 кВ | |
| Соединение и группа векторов | Дин11* | |
| Температура окружающей среды | 55 °С | |
Макс. повышение температуры | Верхнее масло | 45 °С |
| Средняя обмотка | 50 °С | |
| Тип охлаждения | ОНАН | |
| Отвод ВН | Устройство РПН 5-позиционное | ± 2×2,5 * % |
Примечание: Индивидуальные спецификации и требования могут быть разработаны и изготовлены по запросу.
Руководство по техническому обслуживанию маслонаполненных трансформаторов 9Блог 0001
> Руководство по обслуживанию маслонаполненных трансформаторов
Содержание
Бизнес маслонаполненных распределительных трансформаторов в Соединенных Штатах быстро расширяется из-за правительственных постановлений, требующих ремонта старой сетевой инфраструктуры.
Прогнозируется, что индустрия маслонаполненных распределительных трансформаторов в США вырастет более чем на 4% в период с 2021 по 2027 год. Вы спросите, зачем нужен ремонт? Техническое обслуживание силовых трансформаторов не только поддерживает работу их внутренних и внешних компонентов, но также максимально увеличивает их эффективность и срок службы. Кроме того, вы можете безопасно управлять им в любое время, и он не бросит вас в последнюю минуту.
Итак, чтобы повысить осведомленность об обслуживании маслонаполненного трансформатора , мы составили этот пост в качестве руководства по обслуживанию маслонаполненного трансформатора. Давайте начнем, хорошо?
Что такое маслонаполненный трансформатор?
Масляные трансформаторы, также известные как трансформаторы жидкостного или масляного типа, являются наиболее распространенной формой трансформаторов. Эти силовые трансформаторы размещены в сварном стальном масляном баке, так что их катушки погружены в минеральное масло.
Масло в масляных трансформаторах служит в качестве хладагента, позволяя контролировать нагрев машины. При использовании масляного трансформатора тепло, выделяемое катушкой и железным сердечником, сначала передается изоляционному маслу, а затем охлаждающей среде.
Текущее техническое обслуживание маслонаполненных трансформаторов
Текущее техническое обслуживание трансформатора не является одноразовым. Было бы лучше, если бы вы разработали индивидуальные ежедневные, еженедельные, ежемесячные и ежегодные стратегии обслуживания. Кроме того, вам придется указать различные элементы обслуживания трансформатора для каждого периода. Вот руководство по планированию обслуживания силового трансформатора:
Ежедневное техническое обслуживание трансформатора включает проверку масла и температуры. Вы должны убедиться, что температура окружающей среды, обмотки и масла находится в нормальном диапазоне. Кроме того, следует проверить, адаптируется ли указатель уровня масла к изменениям температуры.
Если ваш маслонаполненный трансформатор не выполняет одну из этих задач, пришло время заменить индикатор.
Кроме того, вам придется сравнивать напряжение и ток нагрузки с номинальной статистикой в ходе ежедневного обслуживания силового трансформатора. Совет для профессионалов: вы можете избежать сбоев в электросети, поддерживая реле максимального тока, дифференциального напряжения и напряжения заземления в хорошем рабочем состоянии.
Маловероятно, что масляные трансформаторы издают много шума, но если ваш шумит, вам нужно выяснить, что его вызывает. В большинстве случаев возникают проблемы с сердечником трансформатора, системой охлаждения и катушками.
Еженедельно и ежемесячно
Вам необходимо еженедельно или ежемесячно проверять несколько компонентов трансформатора. К ним относятся проверка диэлектрической прочности масла, проверка кабельной коробки, очистка вспомогательных цепей трансформатора и т. д.
Вот список вещей, которые вы должны включить в свой еженедельный график технического обслуживания трансформатора:
- Определение уровня масла: осмотрите индикатор уровня масла и сравните его с температурой масла.
- Визуальный осмотр трансформатора снаружи: ищите любые повреждения или сколы краски.
- Проверка надежности соединений прокладок и радиаторов: проверьте, нет ли следов утечки масла.
- Обеспечение надлежащей герметизации: Осмотрите все вентиляционные отверстия устройства сброса давления, установленные на крышке.
- Проверить исправность устройства сброса давления.
Ежегодно
Ваш годовой график технического обслуживания трансформатора будет включать все предыдущие задачи, упомянутые в ежедневных и еженедельных графиках. Кроме того, он будет включать в себя менее частые проверки и сложные задачи.
Задачи, которые необходимо включить в ежегодный план технического обслуживания масляного трансформатора, включают:
- Осмотрите индикаторы температуры и переключатель обесточенной цепи и при необходимости замените их.
- Проверьте всепогодные уплотнения распределительных коробок.
- Измерение сопротивления изоляции реле защиты трансформатора.
- Проверка сопротивления двигателей вентилятора или масляного насоса.
- Убедитесь в отсутствии утечек вокруг редукционного бака.
Возможные проблемы с масляными трансформаторами
Проверка на практике: во время планового обслуживания трансформатора вы столкнетесь с несколькими проблемами. Да, у масляных трансформаторов много общих проблем. Понимание их и того, как они появляются, может помочь вам определить любые предупреждающие признаки повышенного риска осложнений.
Ниже приведены некоторые общие предупреждающие признаки того, что ваш трансформатор нуждается в ремонте или замене:
Наличие шлама
Химические реакции, такие как полимеризация и разрушение, приводят к образованию твердых частиц, которые накапливаются внутри структуры обмотки, что приводит к образованию шлама. Окисление и деградация масла также могут быть вызваны влагой и влажностью.
Признаки старения
Признаки старения, такие как разрушение изоляции, могут дать представление об оставшемся сроке службы вашей машины.
Компоненты будут постепенно изнашиваться и требовать большего обслуживания по мере их старения, поэтому пришло время подумать о замене вашей системы.
Утечки масла
Утечки из-под прокладок, охлаждающих радиаторов/ребер, баков, прокладок и других частей трансформатора могут привести к утечкам масла. Вы можете устранить случайные утечки, но модернизация системы — единственный вариант в случае частых утечек масла.
Преимущества профилактического обслуживания маслонаполненных трансформаторов
Превентивное обслуживание трансформаторов полезно так же, как и любое другое промышленное оборудование. Сочетание тактики профилактического обслуживания с другим подходом, таким как профилактическое обслуживание, может повысить эффективность обслуживания. Естественно, хорошо продуманная стратегия ремонта имеет множество преимуществ:
Увеличение ожидаемого срока службы оборудования
Надлежащее и своевременное техническое обслуживание увеличит предполагаемый срок службы вашего трансформатора.
В результате вы можете избежать регулярной замены дорогостоящих деталей и приобрести машину, которая прослужит максимально долго. Например, повышающий трансформатор генератора (GSU) может прослужить до 25 лет при правильном обслуживании.
Повышенная безопасность рабочих
Трансформатор, находящийся в хорошем состоянии, с меньшей вероятностью может стать причиной опасных происшествий, таких как взрывы или сбои в электроснабжении. Несмотря на то, что существуют релейные механизмы для предотвращения таких ситуаций, нет ничего плохого в принятии дополнительных мер предосторожности.
Улучшенное управление временем
Точно настроенный трансформатор работает более эффективно и реже выходит из строя, что позволяет избежать затрат на незапланированные простои. Кроме того, организовав график технического обслуживания, ваши сотрудники смогут выполнять менее сложные работы по техническому обслуживанию быстрее, что повысит их общую производительность.
Масляные трансформаторы CHINT
Хотя регулярное техническое обслуживание является обязательным, вы можете значительно снизить свою рабочую нагрузку, инвестируя в качественный масляный трансформатор. Мы ручаемся за маслонаполненные трансформаторы CHINT, поскольку они обеспечивают самую безопасную, надежную и эффективную подачу энергии.
Силовой трансформатор 110 кВ
Силовой трансформатор CHINT 110 кВ идеально подходит для электростанций, подстанций и крупных промышленных предприятий.
Features:
- Highly secure and reliable
- Efficient in reducing network loss and operating costs
- Excellent insulation strength
- Lightweight design
- Fast delivery
220kV Power Transformer
The CHINT Силовой трансформатор 220 кВ идеально подходит для электростанций, электростанций и крупных промышленных предприятий.
Особенности:
- Высокая эксплуатационная безопасность и надежность
- Эффективные
- Великие изоляционные возможности
- Компактные и легкие
- Генерация низкого шума
.
При покупке маслонаполненного трансформатора необходимо учитывать необходимость технического обслуживания для поддержания его в хорошем рабочем состоянии. Когда дело доходит до технического обслуживания, заранее предупредив проблемы с оборудованием, вы сможете быстрее решить проблему.
Тем не менее, вы можете уменьшить объем работ по графику обслуживания трансформатора, инвестируя средства в масляные трансформаторы CHINT . У нас не только большая мощность, но мы также поможем вам сэкономить значительную энергию, предотвратить потерю мощности, сэкономить источники энергии и снизить эксплуатационные расходы.
Рекомендуем к прочтению
Устройство передачи энергии
Трансформатор сухого типа VS Трансформатор с масляным наполнением
Содержание Сухой трансформатор или маслонаполненный трансформатор сегодня являются наиболее распространенными спорами на рынке.
Если вы тоже не знаете, стоит ли
Подробнее »
Устройство передачи энергии
Какова цель силового трансформатора?
Содержание Назначение силового трансформатора состоит в том, чтобы преобразовывать напряжение высокого напряжения (линия передачи) в низкое напряжение (потребитель).
Подробнее »
Просмотров сообщений: 701
Твиттер YouTube Фейсбук Линкедин
Вас может заинтересовать
Отчет CHINT за первые три квартала 2022 г.
2 ноября 2022 г.
Подробнее »
Обучение работе с программным обеспечением CHINT Trace в Латинской Америке
31 октября 2022 г.
Подробнее »
Трассировка курса – установка источников электроэнергии и нагрузок в электрическом расчете
27 октября 2022 г.
Подробнее »
Первый семинар CHINT во Вьетнаме по решениям в области устойчивой энергетики
26 октября 2022 г.
