Чертежи для производства машиностроительной промышленности от «МирКБ»



Конструкторское бюро «МирКБ» занимается разработкой профессиональных чертежей, которые могут быть применимы для производства машиностроительной техники. В нашей команде работают только самые опытные специалисты, которые обладают знаниями в различных технических сферах. Они могут взять на себя ответственность за создание чертежа серьезного оборудования. Наша компания ценит своих клиентов, поэтому предоставляет широкий комплекс профессиональных услуг, начиная от первоначального обслуживания и консультации, заканчивая финальной стадией с последующей проверкой. Для нас нет ничего невозможного, мы можем сделать расчет передаточного числа, сделать чертеж абсолютно любой детали, будь то редуктор, подшипник или двигатель.



Мы разрабатываем следующие типы конструкторских документов:
• чертежи отдельных деталей и сборочные
• монтажные схемы
• теоретические чертежи
• схемы общего вида и пр.



Для нас не составит никакого труда выполнить быстро и качественно чертеж любого изделия. Это может быть маховик, шестерня, вал или ротор. Уровень нашей квалификации позволяет справиться с любой задачей максимально быстро.



Цены на услуги



НаименованиеЧертеж3D модельВизуализацияКонструкторская документацияПосмотреть примерЗаказать такой же чертеж
Если не нашли вашего изделия в списке оставьте заявку ниже, мы рассчитаем стоимость индвидуально!
Редуктор1 300,00 ₽2 340,00 ₽351,00 ₽40 040,00 ₽В портфолио
Вал500,00 ₽900,00 ₽135,00 ₽15 400,00 ₽В портфолио
Шестерни500,00 ₽900,00 ₽188,00 ₽15 400,00 ₽В портфолио
Червячная передача2 000,00 ₽3 600,00 ₽540,00 ₽61 600,00 ₽В портфолио
Ременная передача1 800,00 ₽3 240,00 ₽486,00 ₽55 440,00 ₽В портфолио
Коробка передач 5 ст.3 000,00 ₽5 400,00 ₽810,00 ₽92 400,00 ₽В портфолио

Наши работы

Все наши работы

Оформить заказ

Произведем расчет стоимости за 7 минут

Нажимая кнопку «Получить расчет», я даю свое согласие на обработку моих персональных данных, в соответствии с Федеральным законом от 27.07.2006 года №152-ФЗ «О персональных данных», на условиях и для целей, определенных в Согласии на обработку персональных данных

Согласие на обработку персональных данных:

Согласие на обработку персональных данных

Настоящим в соответствии с Федеральным законом № 152-ФЗ «О персональных данных» от 27.07.2006 года свободно, своей волей и в своем интересе выражаю свое безусловное согласие на обработку моих персональных данных , зарегистрированным в соответствии с законодательством РФ по адресу: (далее по тексту — Оператор). Персональные данные — любая информация, относящаяся к определенному или определяемому на основании такой информации физическому лицу. Настоящее Согласие выдано мною на обработку следующих персональных данных:

— Телефон.

Согласие дано Оператору для совершения следующих действий с моими персональными данными с использованием средств автоматизации и/или без использования таких средств: сбор, систематизация, накопление, хранение, уточнение (обновление, изменение), использование, обезличивание, а также осуществление любых иных действий, предусмотренных действующим законодательством РФ как неавтоматизированными, так и автоматизированными способами.

Данное согласие дается Оператору для обработки моих персональных данных в следующих целях:
— предоставление мне услуг/работ;
— направление в мой адрес уведомлений, касающихся предоставляемых услуг/работ;
— подготовка и направление ответов на мои запросы;
— направление в мой адрес информации, в том числе рекламной, о мероприятиях/товарах/услугах/работах Оператора.

Настоящее согласие действует до момента его отзыва путем направления соответствующего уведомления на электронный адрес [email protected]

ru. В случае отзыва мною согласия на обработку персональных данных Оператор вправе продолжить обработку персональных данных без моего согласия при наличии оснований, указанных в пунктах 2 – 11 части 1 статьи 6, части 2 статьи 10 и части 2 статьи 11 Федерального закона №152-ФЗ «О персональных данных» от 26.06.2006 г.

Принимаю Не принимаю

Мы используем cookie. Это позволяет нам анализировать взаимодействие посетителей с сайтом и делать его лучше. Продолжая пользоваться сайтом, вы соглашаетесь с использованием файлов cookie.

Машиностроительные чертежи, ГОСТы

Товары в корзине: 0 шт Оформить заказ

  • Общероссийский классификатор стандартов
    • Общие положения. Терминология. Стандартизация. Документация
      • Технические чертежи
        • Машиностроительные чертежи
  • ГОСТ 2.311-68 Единая система конструкторской документации. Изображение резьбы
  • ГОСТ 2.315-68 Единая система конструкторской документации. Изображения упрощенные и условные крепежных деталей
  • ГОСТ 2.320-82 Единая система конструкторской документации. Правила нанесения размеров, допусков и посадок конусов
  • ГОСТ 2.401-68 Единая система конструкторской документации. Правила выполнения чертежей пружин
  • ГОСТ 2.403-75 Единая система конструкторской документации. Правила выполнения чертежей цилиндрических зубчатых колес
  • ГОСТ 2.404-75 Единая система конструкторской документации. Правила выполнения чертежей зубчатых реек
  • ГОСТ 2.405-75 Единая система конструкторской документации. Правила выполнения чертежей конических зубчатых колес
  • ГОСТ 2.406-76 Единая система конструкторской документации. Правила выполнения чертежей
    цилиндрических червяков и червячных колес
  • ГОСТ 2.407-75 Единая система конструкторской документации. Правила выполнения чертежей червяков и колес глобоидных передач
  • ГОСТ 2.408-68 Единая система конструкторской документации. Правила выполнения рабочих чертежей звездочек приводных роликовых и втулочных цепей
  • ГОСТ 2.409-74 Единая система конструкторской документации. Правила выполения чертежей зубчатых (шлицевых) соединений
  • ГОСТ 2.410-68 Единая система конструкторской документации. Правила выполнения чертежей металлических конструкций
  • ГОСТ 2.411-72 Единая система конструкторской документации. Правила выполнения чертежей труб, трубопроводов и трубопроводных систем
  • ГОСТ 2.420-69 Единая система конструкторской документации. Упрощенные изображения подшипников качения на сборочных чертежах
  • ГОСТ 2.421-75 Единая система конструкторской документации. Правила выполнения рабочих чертежей звездочек для пластинчатых цепей
  • ГОСТ 2.422-70 Единая система конструкторской документации. Правила выполнения рабочих чертежей, цилиндрических зубчатых колес, передач Новикова с двумя линиями зацепления
  • ГОСТ 2.423-73 Единая система конструкторской документации. Правила выполнения чертежей элементов литейной формы и отливки. Заменен на ГОСТ 3.1125-88.
  • ГОСТ 2.424-80 Единая система конструкторской документации. Правила выполнения чертежей штампов
  • ГОСТ 2.425-74 Единая система конструкторской документации. Правила выполнения рабочих чертежей звездочек для зубчатых цепей
  • ГОСТ 2.426-74 Единая система конструкторской документации. Правила выполнения рабочих чертежей звездочек для
    разборных цепей
  • ГОСТ 2.427-75 Единая система конструкторской документации. Правила выполнения рабочих чертежей звездочек для круглозвенных цепей
  • ГОСТ 2.428-84 Единая система конструкторской документации. Правила выполнения темплетов
  • ГОСТ 2.703-2011 Единая система конструкторской документации. Правила выполнения кинематических схем
  • ГОСТ 2.703-68 Единая система конструкторской документации. Правила выполнения кинематических схем. Заменен на ГОСТ 2.703-2011.
  • ГОСТ 2.704-76 Единая система конструкторской документации. Правила выполнения гидравлических и пневматических схем. Заменен на ГОСТ 2.704-2011.
  • ГОСТ 28065-89 Винты гребные цельнолитые металлические. Правила оформления чертежей
  • ГОСТ Р 2.901-99 Единая система конструкторской документации. Документация, отправляемая за границу. Общие требования
  • ГОСТ Р 53442-2015 Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Установление геометрических допусков. Допуски формы, ориентации, месторасположения и биения
  • ГОСТ Р 55144-2012 Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Назначение размеров допусков для конусов
  • ГОСТ Р 55145-2012 Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Назначение размеров и допусков для нежестких деталей
  • ГОСТ Р ИСО 2553-2017 Сварка и родственные процессы. Условные обозначения на чертежах. Сварные соединения

Как читать инженерные чертежи – простое руководство

Вам не нужно быть инженером, чтобы читать инженерные чертежи, а обучение чтению инженерных чертежей может оказаться для вас большим преимуществом в работе.

Для чего используются инженерные чертежи?

Инженерные чертежи (также известные как чертежи, производственные чертежи, распечатки, производственные распечатки, габаритные распечатки, чертежи, механические чертежи и т. д.) представляют собой подробный и конкретный план, который показывает всю информацию и требования, необходимые для производства предмета или продукта. Это больше, чем просто рисунок, это графический язык, который передает идеи и информацию.

Почему бы просто не использовать 3D-модель?

В отличие от 3D-модели, инженерный чертеж содержит гораздо больше конкретной информации и требований, включая:

  • Размеры
  • Геометрия
  • Допуски
  • Тип материала
  • Отделка
  • Оборудование


3D-модели хорошо иметь и обычно (особенно в настоящее время) используются вместе с чертежами. Они являются хорошим визуальным представлением желаемого предмета, но не содержат всей информации, которую содержат рисунки.



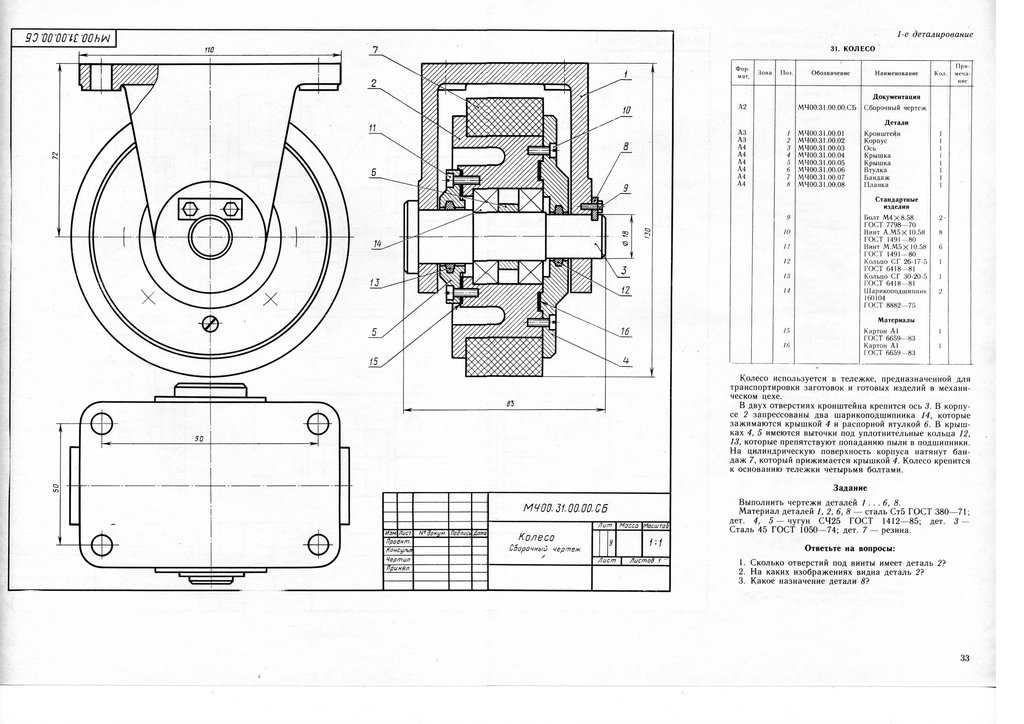

Эти блоки содержат важную информацию о сборке. Обычно они располагаются в правом нижнем углу чертежа. В этих блоках содержится подробная информация о том, для чего предназначен чертеж, для кого, номер детали и описание, а также информация о материале и отделке.

Основные информационные блоки:



Основная надпись

Начните с чтения основной надписи в правом нижнем углу чертежа. Есть и другие подобные информационные блоки, но основная надпись служит контекстом, в котором должен восприниматься рисунок.



Основная надпись содержит следующую информацию:

  • Название и адрес компании или агентства, подготовившего или владеющего чертежом
  • Номер детали и описание
  • Материал
  • Масса
  • Отделка
  • Общие допуски
  • Детали проекции
  • Масштаб, используемый на чертеже
  • Номера ревизий
  • Статус чертежа (Предварительный, Утвержденный и т. д.)
  • Единицы, используемые на чертеже

Обратите внимание, что любая информация в примечаниях за пределами основной надписи, которая противоречит информации в основной надписи, должна рассматриваться как верная информация и заменять информацию в основной надписи.



Блок изменений

В блоке изменений, расположенном в правом верхнем углу, отображаются сведения об изменениях, которые были внесены для развертывания исправления. Блок редакции включает редакцию, описание внесенных изменений, дату редакции и утверждение редакции.



Блок спецификации (BOM)

Расположенный обычно над основной надписью или в верхнем левом углу блок спецификации (также известный как спецификация, спецификация или список деталей) содержит список всех элементов и количеств, которые необходимы для проекта или сборки. Это используется для деталей, которые либо требуют сборки, либо когда к детали необходимо добавить оборудование.





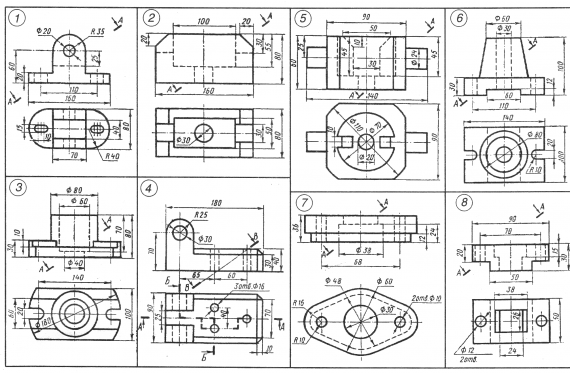

Линии

Важно понимать, что представляет собой каждый тип линий и что они означают.

Существует три типа линий:

  • Видимая линия: указывает, что ребро видно на соответствующем виде
  • Скрытая линия: указывает на то, что край находится за гранью
  • Воображаемая линия: в основном используется для обозначения альтернативного положения движущейся части. Также используется для обозначения разрыва, когда характер объекта делает использование обычного типа разрыва невозможным.
  • Осевые линии: нарисованы для точного указания геометрического центра сборки. Они состоят из серии более светлых длинных и коротких черточек.



Чтение технических чертежей. Что дальше?

Теперь пришло время попытаться визуализировать, как сборка должна выглядеть в 3D (для этого можно не учитывать точные размеры). Большинство новых рисунков будут иметь изометрический вид, чтобы помочь вам. Вы можете использовать спецификацию, чтобы найти компоненты на чертеже, чтобы понять роль, которую они играют в сборке.

Помните, что чтение технического чертежа может занять много времени, в зависимости от сложности сборки и опыта читателя.

Если вы хотите узнать больше, наш однодневный вводный курс научит вас правильно читать и интерпретировать чертежи и лучше понимать конкретные требования проекта.

Что включить в инженерный чертеж

Технические чертежи необходимы для четкой передачи ваших требований производителю и обеспечения того, чтобы конечный продукт получился именно таким, как вы его себе представляли. Инженерный чертеж содержит ключевые сведения о критических элементах вашей детали, а попытка изготовить деталь без чертежа усложняет согласование с вашим партнером-производителем ваших ожиданий в отношении конечных деталей.

Что вы должны включить в свой рисунок? Эта статья расскажет вам все, что вам нужно знать, чтобы создать четкий, лаконичный и эффективный инженерный чертеж.

Инженерный чертеж 101

Инженерный чертеж — это технический чертеж, содержащий любую информацию, необходимую для изготовления детали, отвечающей конкретным потребностям заказчика. С помощью стандартизированного языка и символов инженерные чертежи сообщают производителям точные требования и ожидания дизайнера. Инженерные чертежи также облегчают производителям отслеживание изменений, понимание требований контроля качества и выявление любых проблем, которые могут увеличить затраты.

При работе с Fast Radius клиенты несут ответственность за создание своих собственных инженерных 2D-чертежей. После того, как вы предоставили чертеж, наши инженеры могут работать с вашей командой, чтобы устранить любые неясности. Самое главное, что нужно сделать, это убедиться, что тот, кто создает инженерный чертеж, знает продукт, как он должен выглядеть и его функции.

Если у вас есть жесткие допуски, потребности в постобработке, особые требования к качеству или сложная конструкция, вам понадобится инженерный чертеж. Хотя в некоторых случаях инженерные чертежи не нужны и достаточно будет только 3D-модели, идеально иметь как 3D-модель, так и 2D-чертеж. 2D-чертежи предоставляют информацию, которой нет в 3D-моделях, например тип материала, допуски и отделку.

К счастью, если у вас уже есть 3D-модель, любое программное обеспечение для моделирования позволит вам эффективно создать 2D-чертеж. Хотя рисование инженерной модели вручную может занять много времени, вы можете создать 2D-чертеж из 3D-модели всего несколькими щелчками мыши. Затем все, что осталось сделать, это добавить свои размеры, допуски и любые другие конкретные требования, которые вы хотите, чтобы производитель включил в деталь. В качестве дополнительного преимущества 2D-чертежи могут помочь четко указать статус версии детали и устранить любую двусмысленность в отношении того, какая модель является правильной версией.

Основные соображения по инженерным чертежам

На каждом инженерном чертеже есть несколько обязательных элементов, в том числе:

Размеры и допуски: Включите в чертеж все размеры и допуски, необходимые для изготовления детали. Для деталей с ЧПУ принято указывать все размеры детали на чертеже. Однако для деталей, изготовленных методом литья под давлением или аддитивным способом, избегайте завышения размеров, так как у вашего производителя могут возникнуть проблемы с определением наиболее важных размеров. Будьте осторожны, чтобы не включать допуски, которые являются более жесткими, чем необходимо, так как это может привести к увеличению затрат без улучшения функциональности.

Требования к качеству и проверке: Вы также должны указать свои требования к качеству и проверке, чтобы производитель точно знал, на что обращать внимание и как проверять ваши детали, чтобы убедиться, что они соответствуют вашим ожиданиям.

Основные надписи: Эти блоки содержат дополнительную информацию и расположены в правом нижнем углу чертежа. Основная надпись включает имя разработчика, номер и описание детали, материал, отделку, вес детали, общие допуски, масштаб и единицы измерения. Если ваша деталь представляет собой сборку, необходимо также включить спецификацию, чтобы перечислить элементы и количества, необходимые для проекта. Блокировка версии позволяет производителям убедиться, что они работают с самой последней версией.

Видов: Дополнительная информация, показанная в деталях, сечениях или вспомогательных видах, может быть полезна, но не все они будут необходимы для конкретных проектов. Включайте только представления, необходимые для понимания вашей части, и исключайте те, которые не добавляют новой информации. Изометрические виды не требуются, но они всегда помогают производителю лучше визуализировать деталь.

Символы и линии: Создавать удобочитаемые чертежи с помощью программного обеспечения для инженерных чертежей несложно, если вы знакомы с часто используемыми символами и линиями для инженерных чертежей. Наиболее распространенные типы линий в инженерных чертежах включают:

  • Непрерывные линии: Непрерывные линии обозначают физические границы объекта.
  • Скрытые линии: Скрытые линии показывают области, которые не будут видны на чертеже в определенном виде, например ребра за гранью.
  • Осевые линии: Осевые линии указывают геометрический центр сборки и могут использоваться для обозначения отверстий, прорезей или других элементов с симметричными свойствами, не загромождая чертеж.
  • Линии разрыва: Эти строки указывают, когда представление было нарушено. Использование разрывных линий позволяет отображать информацию, не занимая слишком много места, например, когда одно измерение слишком длинное, чтобы полностью поместиться на странице.

Если вы создаете свою деталь с помощью литья под давлением или аддитивного производства, вам также следует уделять особое внимание любым критическим функциям — ваш производитель сосредоточит внимание на этих элементах при подготовке вашей детали и выборе производственной настройки. Поскольку детали, изготовленные методом литья под давлением и с добавками, часто имеют сложную геометрию, сосредоточение внимания на ваших критических характеристиках поможет производителю создать вашу деталь максимально экономично и быстро.

Образец инженерного чертежа с маркировкой важнейших элементов. Щелкните, чтобы просмотреть PDF-файл.

Заключительные советы по созданию инженерных чертежей

Когда дело доходит до создания инженерных чертежей, необходимо помнить о нескольких вещах, чтобы конечный продукт соответствовал вашим ожиданиям.

  1. Укажите альтернативные варианты, где это возможно: Обратите внимание на предпочтительный материал и любые потенциальные альтернативные материалы, так как это даст производителю некоторую гибкость, чтобы обеспечить низкую стоимость ваших деталей. Другими требованиями к деталям, которые полезны для обеспечения гибкости, являются дополнительные покрытия, маркировка деталей или другие методы последующей обработки.
  2. Не включайте более жесткие допуски, чем требуется: По возможности ссылайтесь на допуски в основной надписи вашего чертежа. Добавление более жестких допусков увеличивает затраты и время производства и мешает производителю сосредоточиться на наиболее важных аспектах вашей конструкции. Вы также должны провести исследование, чтобы убедиться, что ваши допуски соответствуют стандартному уровню точности вашего материала.
  3. Не превышайте размеры конструкции для IM и аддитивных деталей: Включайте в чертежи только важные размеры, поскольку попытка учесть слишком много размеров увеличивает затраты и усложняет контроль качества.
