Машины для обработки дерева

Строительные машины и оборудование, справочник

Машины для обработки дерева

Для обработки дерева применяют электрические сверлильные машины, электрические дисковые пилы, цепные пилы, долбежники, рубанки, лобзики, электрические полирсйально-шлифовальные машины.

Рис. 298. Ручной электрический рубанок ИЭ-5701Б
1 — передняя регулируемая опора; 2 — корпус; 3 — рукоятка регулировали; 4 — электродвигатель; 5 — курок; 6 — рукоять

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Рис. 299. Ручная электрическая дисковая пила
1, 7 — шестеренлая передача; 2 — рукоять; 3 — электродвигатель; 4 — вентич лятор; 5 —защитный колпак; 6 — опорная плита; 8 — нижний защитный KOi жух; 9 — направляющая линейка; 10 — пильный диск; 11 — защитный кожух; 12 — винт регулировки пропила; 13 — кронштейн; 14 — передвижная план

Электросверлильные машины по дереву-принципиально не отличаются от электрических сверлильных маши по металлу, только выключатель заменен на переключатель, чтобы обеспечить реверсирование сверла при влечении его из просверленного отверстия. Применяемы в строительстве электросверлилки для дерева обеспеч вают диаметр сверления до 32 мм и имеют мощност двигателя 0,6…1,1 кВт. Шпиндель сверлилки вращает с частотой 480 и 560 мин-1.
Электрические рубанки. Рабочим органом электрич ского рубанка ИЭ-5701Б (рис. 298) является фреза:

Вращение от вала ротора однофазного коллекторного электродвигателя передается на вал фрезы посредством ременной передачи. Глубина строгания рубанка регулируется от 0 до 2 мм перемещением передней опоры относительно корпуса по наклонной поверхности последнего поворотом рукоятки. В рукоятке вмонтировано пусковое устройство.

Пилы ручные электрические дисковые выпускают с редуктором и безредукторными. Безредукторная пила имеет более простую конструкцию, но вследствие того, что пильный диск насажен непосредственно на вал двигателя, глубина максимального пропила меньше, чем в редукторных пилах.. На валу ротора электродвигателя редукторной дисковой пилы (рис. 299) насажена шестерня, которая в паре с шестерней 7, заклиненной на валу пильного диска, образует редуктор, позволяющий сместить вниз ось вращения пильного диска. Электродвигатель установлен на плите, которая позволяет легко перемещать пилу по распиливаемому материалу и осуществлять вручную при нажиме на рукоятку подачу пилы на материал. Глубина пропила регулируется винтом. Прямая линия пропила обеспечивается передвижной планкой с направляющей линейкой. Конструкция редукторной пилы позволяет распиливать доски и мелкие детали под углом.

Рис. 300. Ручной электрические долбежник ИЭ-5601А
1— основание; 2 — направляющая линейка; ,3 — винт регулировки натяжения;, 4 — стойка; 5 — ведущая звездочка; 6 — рычаги; 7 — электродвигатель; 8 —и ограничитель хода; 9 — направляющие колонки; 10 — передвижная линейка; 11 — винт; 12 —пружины; 13 — рабочая цегь
.
Долбежники ручные электрические применяют дл выемки в дереве прямоугольных пазов и гнезд для соединения «в шип». Рабочим органом, электродолбежник является бесконечная долбежная (фрезерная) цепь.

У долбежника ручного электрического ИЭ-5601А (рис. 300) электродвигатель с внешним обдувом имеет удлиненный вал, на котором насажена ведущая звездочка долбежной цепи с направляющей линейкой, закрепленной на приливе подшипникового щита.

В нижнем конце направляющей линейки имеется ролик, огибаемый цепью. Натяжение долбежной цепи регулируется упорным винтом, ввернутым в стойку. Двигатель с долбежной цепью может передвигаться по двум направляющим колонкам. Система рычагов связана с подъемными пружинами, которые удерживают электродвигатель в верхнем положении. Точная глубина долбления фиксируется ограничителем хода.

Для установки и закрепления долбежника при долблении пазов служат основание, передвижная линейка с винтом. Конструкция долбежника позволяет вырубать пазы сдвоенной и даже строенной долбежной цепью.

Рекламные предложения:

Читать далее: Машины для работы с камнем, бетоном и грунтом

Категория: — Ручные машины для строительных работ

Главная → Справочник → Статьи → Форум

Электрические машины для обработки древесины

Для обработки древесины при выполнении строительно-монтажных и отделочных работ используют: деревообрабатывающие, распиловочные, строгальные машины, рубанки, дисковые пилы, долбежники и лобзики с электронным регулированием частоты двойных ходов рабочего органа.

Рубанки, дисковые пилы, долбежники и лобзики имеют II класс защиты и изготавливаются на базе однофазных коллекторных двигателей с двойной изоляцией.

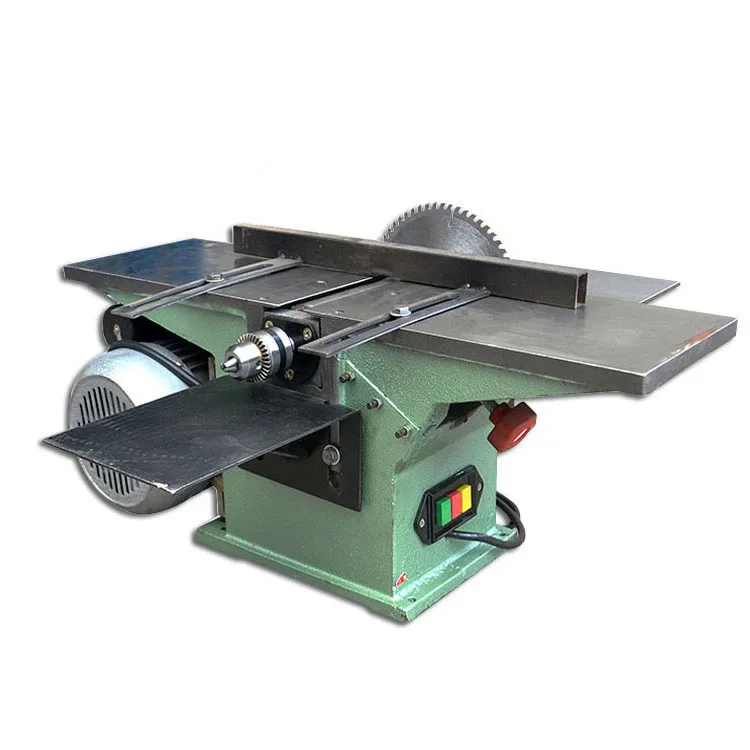

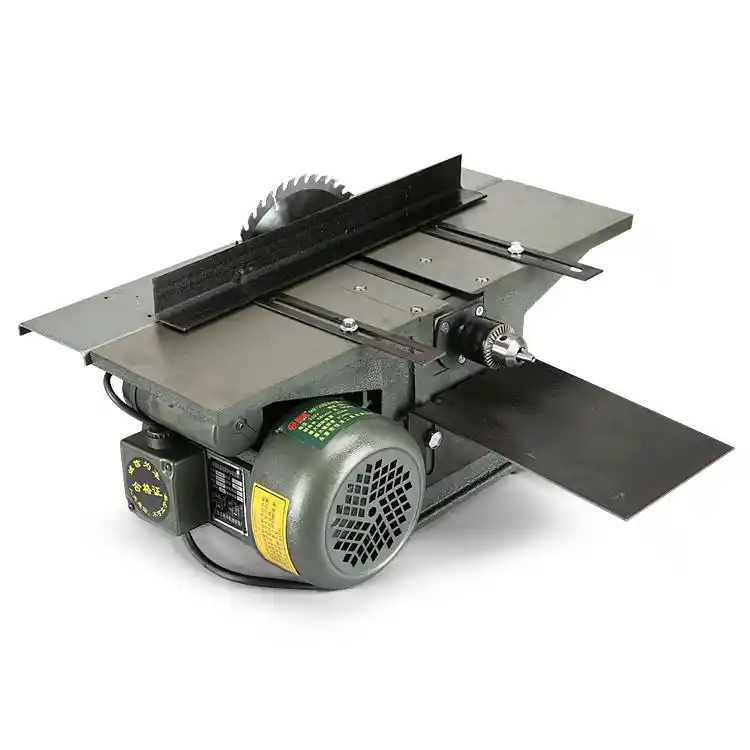

Деревообрабатывающая машина (рис. 8.16, а, б) предназначена для распиловки древесины вдоль и поперек волокон, строгания и фугования вдоль волокон, сверления и фрезерования древесины. Она представляет собой компактное настольное переносное устройство с набором сменных приспособлений для пиления, сверления, строгания и фрезерования. Составными частями машины являются фугальный механизм, прижимное приспособление для пиления и фрезерования, стол для сверления и фрезерования, защитное приспособление. В фугальный механизм входят асинхронный однофазный электродвигатель мощностью 0,9 кВт на напряжение 220 В, алюминиевый барабан со строгальными ножами и клиноременная передача, передающая вращение от электродвигателя ножевому барабану и закрепленным на его валу сменным режущим рабочим органом с частотой 75 с-

1 (на холостом ходу).

На конусном конце вала ножевого барабана установлен патрон для крепления фрез диаметром 8,12 и 125 мм и сверл по дереву.

Прижимное приспособление устанавливается и крепится сверху машины и состоит из литого алюминиевого корпуса, двух стержней с кронштейнами и прижимами, двух осей с роликами и винта с гайкой для регулирования прижимного усилия. Приспособление для пиления включает пильный диск 1, прямую 2 и угловую 10 плиты, направляющую линейку 5, кронштейн 6 и направляющие стержни 7 и 8. Приспособление фиксируется в заданном положении с помощью барашковых гаек 9. Угол, наклона стола для пиления регулируется в диапазоне 0…45

0, угол распила без поворота стола может составлять 0…45⁰. При подготовке к пилению выбирают и устанавливают пильный диск нужного диаметра, закрепляют направляющие стержни, угловую плиту, стол для пиления, защитное приспособление — нож 4 с козырьком 3 и направляющую линейку.

Машина обеспечивает наибольшую глубину пропила 45 мм, ширину строгания за один проход 200 мм, наибольшую глубину строгания за один проход 2 мм.

Распиловочная машина (рис. 8.17) применяется для распиловки досок и брусков при устройстве дощатых полов и резки паркетных планок при устройстве паркетных полов. Она укомплектована сменными пильными дисками с различным числом зубьев. В состав машины входят асинхронный однофазный электродвигатель с двойной изоляцией мощностью 0,9 кВт, одноступенчатый редуктор, пильный диск 5 диаметром 200 мм, вращающийся с частотой 40 с-

1 (на холостом ходу), и защитное приспособление, включающее нож 3 и козырек 8 для автоматического прикрытия пилы во время работы. Крутящий момент от электродвигателя передается пильному диску через одноступенчатый редуктор. На корпусе редуктора посредством кронштейнов закреплена плита 10 с направляющей планкой 9, которая может перемещаться по направляющим стержням 1 в вертикальной плоскости и устанавливаться под углом 0…45⁰. В заданном положении плита фиксируется барашковыми гайками 2. При распиловке паркетных планок под углом применяют поворотный уголок 6 с фиксатором 7, устанавливаемый под нужным углом пропила на каретке 4, движущейся вместе с паркетной планкой по направляющей 11.

Для распиловки брусков и досок в продольном направлении применяют пильные диски с числом зубьев 24, при поперечном — с числом 36. При распиловке паркетных планок используют диски с числом зубьев 96. Машина обеспечивает наибольшую глубину пропила древесины 60 мм.

Максимальный габарит распиливаемого материала 200x20x5 мм. Машина подключается к сети однофазного переменного тока напряжением 220 В, частотой 50 Гц.

Рис. 8.16. Деревообрабатывающая машина

Рис. 8.17 Распиловочная машина

Рис. 8.18. Электрическая дисковая пила

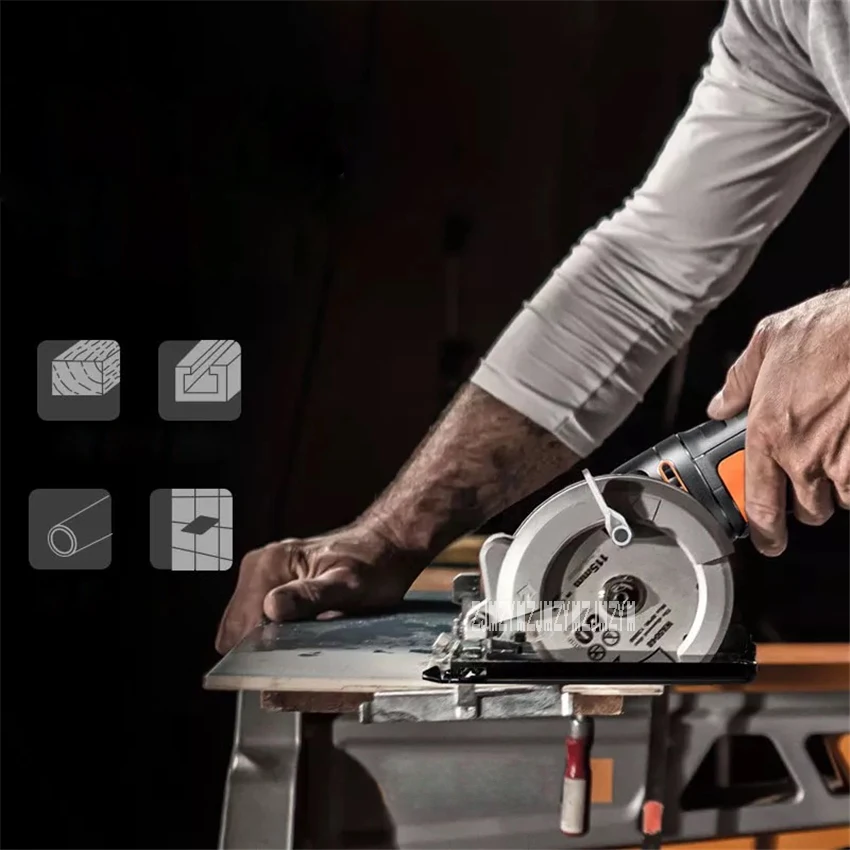

Электрические дисковые пилы предназначены для продольной и поперечной распиловки досок и брусков толщиной до 65 мм при устройстве дощатых и паркетных полов, а также обрезки крайних рядов штучного паркета под фризовый ряд.

Пилы одинаковы по конструкции и максимально унифицированы. Дисковая ручная пила используется для распиловки древесностружечных, асбестоцементных, цементно-стружечных плит, мрамора и фосфогипса.

Каждая дисковая пила состоит из однофазного коллекторного двигателя с вентилятором, одноступенчатого цилиндрического редуктора, сменного пильного диска, защитного кожуха, расклинивающего ножа, опорной плиты с направляющими секторами, основной рукоятки с выключателем и устройством для подавления радиопомех, дополнительной рукоятки, токоподводящего кабеля со штепсельной вилкой.

Рабочим органом машины (рис. 8.18 а, б) служит стальной пильный диск 4 диаметром 200 мм, по окружности которого последовательно расположен ряд зубьев определенного профиля. Диск с помощью болта б и фланца 7 крепится на шпинделе 5, расположенном ниже продольной оси электродвигателя 1. Благодаря этому корпус машины не ограничивает глубину пропила. Шпиндель получает вращение от двигателя с двойной изоляцией через одноступенчатый цилиндрический редуктор 8. Привод с рабочим органом смонтированы на опорной плите 9, перемещаемой по обрабатываемому материалу. Глубина пропила зависит от диаметра пильного диска и регулируется подъемом или’ опусканием двигателя относительно плиты.

При распиловке древесины под углом корпус машины наклоняется относительно опорной плиты на необходимый угол (0…45⁰) по направляющему сектору со шкалой и фиксируется в нужном положении специальной гайкой. Возможен также поворот пильного диска в плане на заданный угол при косом резе материала, осуществляемый направляющим сектором. Пильный диск снабжен защитным кожухом 3, состоящим из подвижной и неподвижной частей, закрывающих соответственно нижнюю и верхнюю части диска. На неподвижном кожухе установлен нож для расклинивания обрабатываемого изделия и предохранения диска от заклинивания. Пилу включают через двухполюсный выключатель, установленный на рукоятке 2.

Дисковые пилы комплектуют сменными пильными дисками для продольной и поперечной распиловки материала. При замене стального пильного диска абразивным дисковые пилы можно использовать для резки мрамора, камня и других материалов. Основными параметрами пил являются глубина пропила, диаметр и частота вращения пильного диска. Дисковые пилы обеспечивают глубину пропила 65..80 мм. Электропилы подключаются к питающей сети однофазного переменного тока напряжением 220 В, частотой 50 Гц с помощью токоподводящего кабеля со штепсельной вилкой. Пилы, закрепленные на верстаке с помощью струбцин, могут быть использованы в качестве стационарных распиловочных станков.’

Электрические рубанки предназначены для строгания изделий из дерева и применяются на плотнично-опалубочных и столярных работах, а также при устройстве полов. Они осуществляют прямое, угловое, фасонное и фальцевое строгание древесины при изготовлении деревянных конструкций и обеспечивают строгание древесины вдоль и поперек волокон. Рубанки можно использовать как малогабаритные переносные строгальные станки. Рубанки одинаковы по конструкции, максимально унифицированы и состоят из пластмассового корпуса, основной и дополнительной рукояток, однофазного коллекторного двигателя с двойной изоляцией, плоскозубчатой ременной передачи, фрезы со вставными плоскими ножами, механизма регулирования глубины строгания и питающего кабеля со штепсельной вилкой.

Рабочим органом рубанка (рис. 8.19, а, б) служит цилиндрическая фреза*9 с закрепленными в ее пазах двумя стальными плоскими двухлезвийными ножами 8. Ножи крепятся в пазах самостопорящимися клиньями. Точное выставление ножей при установке осуществляется двумя регулировочными винтами. Режущие кромки ножей равномерно выступают за цилиндрическую поверхность фрезы на 2…3 мм и устанавливаются строго параллельно оси фрезы. Угол заострения режущей кромки ножа зависит от свойств обрабатываемой древесины и составляет при строгании мягких пород 35° и при строгании пород средней твердости и твердых 40…42°.

Фреза приводится во вращение однофазным коллекторным электродвигателем 4 через плоскозубчатую ременную передачу 3. Рабочий орган с приводом смонтированы в корпусе 2 с передней подвижной 10 и задней неподвижной 7 лыжами. Глубина строгания регулируется поворотом ручки 1, изменяющей положение передней лыжи относительно обрабатываемой поверхности. Включают рубанок через двухполюсный выключатель 5, установленный в основной рукоятке 6. Для работы в стационарном положении рубанок устанавливают на верстак с помощью стоек в перевернутом положении лыжами вверх. Основными параметрами рубанков являются ширина и глубина строгания за один проход.

Рубанки обеспечивают ширину строгания (за один проход) 75… 100 мм при глубине строгания до 3 мм и оборудуются двигателями мощностью 0,6… 1,15 кВт.

Электрические долбежники предназначены для выборки в деревянных изделиях и конструкциях отверстий, пазов и гнезд прямоугольной формы при выполнении столярных работ, а также при устройстве дощатых и паркетных полов.

Долбежник (рис. 8.20, а) состоит из однофазного коллекторного двигателя 3, одноступенчатого цилиндрического редуктора, бесконечной долбежной фрезерной цепи 6 с направляющей линейкой 5, двух направляющих колонок с прижимами 1, рычажного механизма подачи 4, основания 7 с зажимным приспособлением, выключателя с устройством для подавления радиопомех и токоведущего кабеля со штепсельной вилкой.

Рис. 8.19. Электрический рубанок: а — общий вид; б — конструктивная схема

Фрезерная цепь обегает направляющую линейку и приводится в действие ведущей звездочкой, закрепленной на выходном валу редуктора. На нижнем конце направляющей линейки смонтировано устройство для натяжения цепи. Привод с рабочим органом (двигатель редуктор со звездочкой, фрезерная цепь с направляющей линейкой) представляет собой подвижный узел и установлен на двух вертикальных направляющих колонках, закрепленных в основании — плите машины и удерживается в верхнем положении цилиндрическими витыми пружинами, надетыми на направляющие.

Рис. 8.20. Электрический долбежник

Заглубление фрезерной цепи в обрабатываемый материал при долблении паза осуществляется при равномерном нажатии на рукоять рычажного механизма подачи. В исходное положение привод с рабочим органом возвращаются пружинами. Глубина хода долбления регулируется ограничителем. Для фиксации привода на колонках служат стопорные винты 2. Долбежник крепится к верстаку или обрабатываемому изделию с помощью зажимного устройства, смонтированного на основании.

Долбежная цепь (рис. 8.20, 6) состоит из внешних режущих 8 и . внутренних скалывающих 9 звеньев, соединенных между собой шарнирно.

Ширина долбежной цепи и ширина направляющей линейки определяют соответственно ширину и длину паза, полученного за один проход. Максимальная глубина паза определяется длиной направляющей линейки. Для долбления пазов с различными сечением и глубиной каждый долбежник снабжается набором сменных цепей и линеек.

Основными параметрами долбежников являются размеры выбираемых пазов и скорость резания. У отечественных долбежников максимальный размер выбираемых пазов составляет 20x60x160 мм, скорость резания 0,1 м/с, мощность электродвигателя до 1,1 кВт.

Эксплуатационная производительность деревообрабатывающих машин (м³/с)

Пэ = BHv_пK_yK_в, (8. 1)

где В и Н— соответственно ширина и глубина пропила (для дисковой пилы и лобзика), гнезда (для долбежника), строгания или фрезерования (для ножевых барабанов и фрез), м; v_n — скорость подачи рабочего органа, м/с; К_у — коэффициент, учитывающий конкретные условия обработки древесины; К_в — коэффициент использования машины по времени.
