Зил-130
- Статья опубликована 24.07.2014 05:50
- Последняя правка произведена 19.08.2015 16:36
Первое упоминание о 130-м относится к 1956 году, тогда появился первый опытный образец. На него устанавливается шестицилиндровый двигатель, доставшийся от предыдущей модели. После череды экспериментов, сердцем Зил-130 стал V-образный, восьмицилиндровый силовой агрегат, мощностью 150 лошадиных сил.
Ходили слухи, что мотор взяли от лимузина ЗиЛ-111. Это – полуправда. Действительно, многие инженерные решения были у них общими, а вот прыти новому двигателю поубавили, переведя с бензина «Экстра» на более дешевый, марки а72.
Зил-130 был необычным во всех отношениях: синхронизированная коробка передач, гидроусилитель руля, просторная трехместная кабина с панорамным ветровым стеклом, непривычная плавность хода, но главное — внешний вид. Даже в Америке подобный дизайн лишь начинал входить в моду.
Автомобиль Зил-130 наверно один из первых автомобилей, который не являются цельно стянутой конструкцией. Использовались, конечно, идеи и конструктивные достижения фирм Ford, GMC, автомобилей марки International. Изучение передового опыта влетело в копеечку, для Зила закупались лучшие образцы заокеанского автопрома. Но преклонения перед западом не было, американцев гоняли в хвост и в гриву, по 3-4 тысячи километров. Причем Зил-130, в таких пробегах, показывал себя значительно лучше, нежели его американские аналоги.
Активное участие в формировании облика Зил-130, принял недавний выпускник строгановского художественного училища – Эрик Сабо.
Конфликт между художником, с одной стороны, и конструктором в союзе с технологом с другой, тема популярная. Обычно, последнее слово в этих дискуссиях оставляло за собой заводское начальство. Творческие личности как могли, сопротивлялись административному прессингу. Изредка – успешно.
Проверка на прочность.
Зил-130 проходил самые жесткие тесты и проверки в заполярье, при низких температурах. С конвейера они начали сходить в 1962-м году, но естественно требовали доведения до ума.
В сознании обывателя, испытатель – смельчак, готовый бесстрашно ломануться через все препятствия. На колымских трактах проверялось все, что могло спасовать перед морозами: от мотора до мелких резиновых деталей. На ходу разрабатывались и тут же проверялись методики эксплуатации Зил-ов в экстремальных условиях.
Зил-130 Зил-130130-е претендовали на звание самых массовых автомобилей СССР. Следовало установить, какой пробег выдержит машина, как часто надо проверять и узлы и агрегаты, когда планировать капитальный ремонт. Ответить на эти вопросы позволили ускоренные ресурсные испытания проведенные на дмитровском автополигоне в мае 1973 года.
25 тысяч километров были пройдены за двенадцать с половиной дней. Движение по скоростному кольцу не прекращалось ни днем, ни ночью. Остановки лишь для заправки, смены шофера, экспресс осмотра машины. Настоящий пит стопы в стиле гонок «Формула 1», и оборудование применялось соответствующее.
В массовое производство.
Производство зил-130 работало как часы. Из воров сборочного цеха выходило ежедневно, в среднем, по 300 машин. Тем не менее, рассматривались и альтернативные варианты загрузки конвейера. Завод обеспечивал работу десяткам тысяч сотрудников, гарантировал социальную защиту им самим, их родственникам и детям. Бесплатное жилье, медицинская помощь, профобучение и спортивные секции казались естественным дополнением к регулярной зарплате и квартальным премиям. Эти бонусы обеспечивались инертностью производства. Главенствовала дилемма — или мы выполняем правительственные директивы и пользуются благами планового хозяйства, или, в ущерб госзаказу, пытаемся угнаться за тенденциями мирового автопрома.
Отвлеченный на разработку камаза, завод имени Лихачева упустил несколько лет за которые успел бы неспешно подготовить новинку для собственного конвейера. Из загашников подняли незавершенную документацию на зил-133, безусловно нужная машина, вот только ее следовало бы ввести в строй пятнадцатью годами раньше, ведь по сути это был трёхосный вариант 130-ки.
Зил-130 Зил-130Спасением для зил-а мог стать дизельный грузовик проекта 169, его создание началось практически одновременно с работами по будущему камазу. Но, в начале семидесятых, разработку зила 169 пришлось отложить до лучших времен. Раскручивать замороженный проект было мучительно тяжело. Кроме проблем общего характера возникли и специфические, связанные с проектированием и производством собственного дизеля. При разработке камаза готовый силовой агрегат предоставлял ярославский моторный завод.
Синдром «горной слабости».
Заводские испытания 169-й машины начались лишь 78-м году. Проводились они и на дмитровском полигоне и на дорогах общего пользования. На Памире, во время зачетного прохождения горного перевала, случился конфуз: зилу с наружным прицепом не хватило тяги и он заглох на полпути. Водители решаются на отчаянную попытку. Держа машину на тормозах, разгоняют двигатель до максимальных оборотов и потом отпускают обе педали. Машина начинает двигаться, и на первой понижающей передачей выплывает из-за скалы. И так, последующие 14 километров перевала, машина прошла на первой понижающей передаче. После этого эксцесса была существенно переделана трансмиссия грузовика и синдром «горной слабости» отступил.
Случались и другие неприятности: первоначально фары располагались на крыльях, составляющих единый модуль с откидным кожухом мотора. Эта громоздкая конструкция немилосердно тряслась на ходу. Фары метались то по небу, то по дороге. Так что световые приборы пришлось перенести на более жесткий бампер.
Зил-169Зил-169, получивший новой отраслевой индекс 43-31, добрался до конвейера к 85 году. Отладка производственного процесса заняла еще лет пять. Закончился этот испытательный срок аккурат к распаду СССР.
Знаете, что придает автомобилю особый шарм? Правильно подобранные диски. Диски могут быть хромированные, спортивные, литые и прочие. Широкий ассортимент тормозных дисков Rotora.
autohis.ru
Поливомоечная машина на базе ЗИЛ-130: технические характеристики, устройство, фото
Проведение работ по уборке улиц является одной из наиболее важных задач, которая возлагается на коммунальные организации. С целью поддержания населенного пункта в надлежащем состоянии на протяжении всего года необходимо очищать дороги от грязи, снега, мусора. Чтобы свести к минимуму количество ручного труда при этом и повысить общую эффективность, целесообразнее всего прибегнуть к услугам поливомоечной машины.

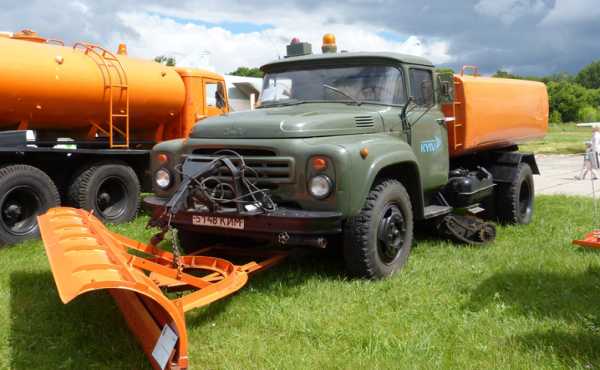

Поливомоечная машина на базе ЗИЛ-130
Поливомоечная машина, созданная на базе ЗИЛ-130, имеет широкую область применения. Данная вариация специализированной техники используется с целью увлажнения и мойки дорог и тротуаров с разным качеством покрытия. Посредством применения такой модели осуществляется полив зеленых насаждений и даже тушение пожаров. Возможность установки дополнительного оборудования расширяет функциональный потенциал машины.
В зимнее время года производится трансформация машины в технику для уборки снега. Для этих целей производится монтаж отвала в переднюю часть транспортного средства. Данная установка позволяет сдвинуть снежные наметы с основной дороги на обочину. При этом щетка, идущая следом, обеспечивает максимально качественную очистку асфальтовой поверхности.
При необходимости поливомоечная машина может агрегатироваться специальным оборудованием, предназначенным для разбрасывания реагента. Это происходит для борьбы с гололедом.
На рынке представлено достаточное количество вариаций поливомоечных машины, однако модель, созданная на базе ЗИЛ-130, сумела добиться наибольшей популярности. Такая тенденция обусловлена конструктивной универсальностью и широким функциональным потенциалом транспортного средства.
На фоне конкурентных моделей такая машина выделяется наличием специальной системы, позволяющей удалять остатки песка из кузовной части без использования встроенного разбрасывающего диска. Кроме этого, следует обратить внимание на опцию регулировки ширины посыпки дорожного полотна.
В случае тушения пожара поливомоечная машина выполняет роль водовоза. Таким образом можно добиться более эффективного результат в борьбе с огнем. Монтаж дополнительного оборудования позволяет производить забор воды из водоемов. Дополнительно поливомоечная машины может осуществлять прочистку ливневых канализаций.

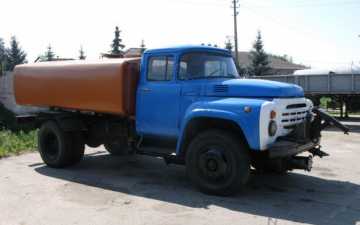

Устройство
Поливомоечная машина ЗИЛ-130 оснащается цистерной для транспортировки воды, которая имеет вид сварной конструкции овальной формы. Внутри нее установлен специальный фильтр, труба, отстойник и центральный клапан. Наличие двух волнорезов в центральной части цистерны предотвращает раскачку воды во время передвижения. Максимальная вместительность емкости держится на уровне 5000 литров. В случае необходимости этот показатель можно увеличить на 1000 литров посредством установки специального надставка.
Центральный клапан имеет обечайку цилиндрической формы, где расположены два отверстия для задержания определенного количество воды. Впоследствии эта жидкость используется для заливки водяного насоса во время забора воды из водоема. Таким образом центральный клапан обеспечивает регулировку подачи воды.
Поливомоечная машина имеет две поворотные насадки. Они состоят из специальных насадок щелевого типа и поворотного устройства. Также следует акцентировать внимание на использовании насоса, который крепится к правому лонжерона транспортного средства посредством использования кронштейна и стремянок.
Модификация поливомоечной машины 130-Б дополнительно оснащается пожарным рукавом со стволом. Данный элемент подключается к поперечной трубе. При работающем пожарном рукаве все краны и вентили для подачи воды должны быть плотно закручены. Модель 130-П имеет дополнительную цистерну, представленную в виде прицепа. Её наличие способствует увеличению объема транспортируемой воды на 5000 литров. Такая цистерна оснащена отстойником и пробковым краном.
В качестве комплектующей силовой установки используется восьмицилиндровый двигатель, способный вырабатывать 150 лошадиных сил. Такой мотор агрегатируется пятиступенчатой коробкой передач, представленной в механическом исполнении.
При учете того, что машина создана на базе ЗИЛ-130, она имеет зависимую подвеску на продольных рессорах. В передней части установлены гидравлические амортизаторы двустороннего действия, а в задней — дополнительные рессоры. Такое конструктивное решение способствует максимально комфортному преодолению наиболее проблемных отрезков дороги с низким качеством покрытия.
Наличие гидравлического усилителя рулевого механизма облегчает процесс управления. Тормозная система имеет барабанное исполнение. Дополнительная установка пневматического привода улучшает качество функционирования всего тормозного узла.
Бензобак транспортного средства расположен на левом лонжероне рамы, а на правом — установлен насос. Машина имеет закрытую систему охлаждения силовой установки, которая имеет опцию принудительной циркуляции охлаждающей жидкости. Это осуществляется посредством использования центробежного водяного насоса, который повышает производительность двигателя при эксплуатации.
Принцип работы
В процессе эксплуатации вода, которая находится в цистерне, поступает на вход центробежного насоса. Предварительно жидкость проходит через водяной фильтр и центральный клапан. Впоследствии насос направляет поступающую воду по трубопроводу к насадкам. Напорный водопровод оснащен двумя выходами к вентилю, которые расположены в боковой части. Через эти отверстия осуществляется подключение пожарных кранов.
При этом насос производит откачивание жидкости через центральный клапан и сетчатый фильтр. Вода подается к напорному водопроводу, а оттуда — к насадкам. Регулировка работы центрального клапана осуществляется благодаря гидравлическому цилиндру. При необходимости оператор может изменять угол поворота используемой насадки.
Функционирование поливомоечной машины в противопожарном режиме обязывает оператора предварительно подсоединить пожарный рукав к отводу трубопровода. Все остальные вентили и краны при этом должны быть плотно закручены. В противном случае не будет создано необходимое давление.
Отбор мощности для привода рабочих органов осуществляется посредством использования раздаточной коробки от комплектующей установки базового шасси. При этом необходимый крутящий момент передается на шестеренный насос гидравлического привода транспортного средства. Дополнительно передача также производится на привод щетки и водяной насос, обеспечивающий подачу воды. Щетка, которая используется для уборки остатков мусора, располагается в центральной части машины — между передней и задней осью колес. По отношению к ним щетка устанавливается с уклоном в 28 градусов.
Конструктивные особенности транспортного средства позволяют наполнять опустевшую цистерну различными способами. Вполне возможно обойтись подключенным шлангом и наполнить емкость из ближайшего водоема. Основную функцию по забору жидкости здесь выполняет специальный водяной насос. Также возможен вариант заполнения цистерны посредством использования гидранта. Альтернативный способ разрешения проблемы — через верхний люк на специализированной заправочной пункте.
Технические характеристики
Управлением всем процессами работы поливомоечного оборудования осуществляется из водительской кабины. Наличие многоступенчатого насоса позволяет поддерживать давление внутри цистерны на уровне 25 атмосфер. Благодаря этому возможна одновременная подача жидкости сразу нескольким потребителям. В результате этого при минимальном расходе воды многократно увеличивается качество очистки дорожного покрытия.
Поливомоечная машина на базе ЗИЛ-130 оснащается вместительной емкостью для воды, в результате чего можно легко произвести уборку большой территории без дополнительного набора жидкости. При необходимости можно прибегнуть к использованию прицепной вариации цистерны. Это позволит увеличить первоначальный объем практически вдвое.
Высокий уровень мощности машины достигается благодаря силовой установке, способной вырабатывать 150 л.с. Шестилитровый мотор может похвастаться максимальным крутящим моментом и предельной топливной экономичностью. На преодоление отрезка пути, эквивалентного ста километрам, поливомоечная машина ЗИЛ-130 потратит 32 литра топлива.
Стандартная резина высокого качества обеспечивает хорошее сцепление с дорожной поверхностью, в результате чего вероятность попадания в аварийную ситуацию сводится к минимуму. Такая машина оснащена целым комплексом систем активной и пассивной безопасности.
Технические характеристики поливомоечной машины на базе ЗИЛ-130:
| Характеристики | Показатели |
| Габариты, мм: | |
| — длина | 8900 |
| — ширина | 3070 |
| — высота | 3000 |
| Масса, кг | 11200 |
| Ширина рабочей зоны, мм: | |
| — при поливке | 2000-2500 |
| — при подметании | 2500 |
| — при снегоочистке | 2500 |
| Объем цистерны для воды, м3 | 0,4-6 |
| Объем бака, л | 175 |
| Двигатель: | |
| — объем, л | 6 |
| — мощность, л.с. | 150 |
| — мощность, кВт | 110 |
| — конфигурация | V8 |
| — количество цилиндров | 8 |
| — максимальный крутящий момент, Нм | 402 |
| Расход топлива, л/100 км | 32 |
| Тип охлаждения | жидкое |
| Система питания | двухкамерный карбюратор |
| Коробка передач | МКПП (5) |
В комплектацию поливомоечной машины входит: отвал, щетка для очистки твердого дорожного покрытия от пыли и мусора; прицепная цистерна (для модификации 130-П).
allspectech.com
ЗИЛ-130 – полвека в истории
Минуло полвека с момента создания автомобиля ЗИЛ-130. В судьбе Завода им. И.А. Лихачева (АМО ЗИЛ) этот грузовик – явление эпохальное. И не только потому, что выпуск ЗИЛ-130 на головном предприятии длился три десятилетия, а ее тираж достиг огромных размеров. Долгое время по своим конструктивным решениям и эксплуатационным характеристикам «стотридцатый» оставался в отечественном автостроении эталоном среднетоннажного грузовика.
Отправная точка
Опытный образец модели с цифровым индексом «130», рассчитанный на перевозку 4 т груза, на ЗИЛе собрали в декабре 1956 г. Под капотом ЗИЛ-130 был установлен экспериментальный карбюраторный V6 рабочим объемом 5,2 л, мощностью 135 л.с. Уже в следующем году появились опытные ЗИЛ-130 с измененными кабиной и оперением. На них стояли верхнеклапанные моторы ЗИЛ-120 с шестью цилиндрами, расположенными в ряд (5555 куб.см, 140 л.с.). Однако и эти силовые агрегаты не прижились, в 1958 г. их сменил более совершенный V8 с развалом блоков цилиндров 90°. Это и был знаменитый двигатель ЗИЛ-130 (5966 куб.см, 150 л.с.), унифицированный с мотором ЗИЛ-375, предназначавшийся для городских автобусов и трехосных грузовиков «Урал».
После государственных испытаний столичный завод передал пять опытных ЗИЛ-130 Ярославскому шинному заводу. На них вместе с несколькими десятками экземпляров ЗИЛ-130, изготовленных в 1962–1963 г. по обходной технологии, был отработан сборочный процесс, изжиты неизбежные в таком деле «детские болезни» и окончательно сформирован стайлинг. Первое признание к новой модели пришло в 1963 г., когда на Международной ярмарке в Лейпциге создатели грузовика стали обладателями диплома и золотой медали.
Завершение генеральной реконструкции ЗИЛа, начатой в 1959 г., позволило с октября 1964 г. организовать массовый выпуск ЗИЛ-130, а 24 декабря конвейер покинул последний грузовик предыдущего поколения ЗИЛ-164А. С тех пор «стотридцатый», разработанный под руководством главного конструктора А.М. Кригера, на долгие годы стал основой производственной программы завода.
Многоступенчатая доводка силового агрегата ЗИЛ-130, последовательное изготовление почти 40 опытных образцов, семь десятков двигателей, около сотни КП, длительные сравнительные испытания с зарубежными аналогами не оставляли сомнений, что в серию запущена качественно новая модель среднетоннажного автомобиля, который по комплексу показателей находился в одном ряду с самыми современными машинами европейских и американских фирм.
Метаморфозы ЗИЛ-130

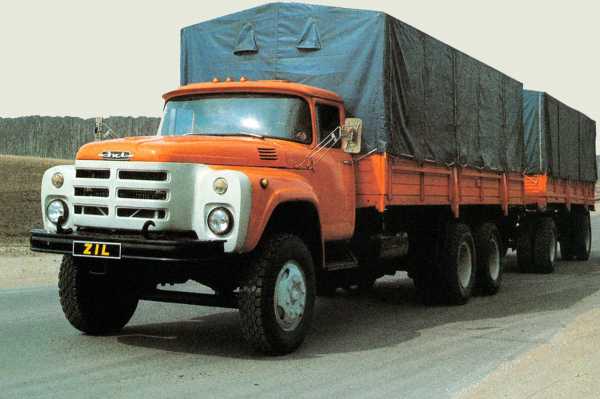

Созданный грузовик имел неплохой экспортный потенциал. Его отправляли более чем в 40 стран мира. По желанию заказчика ЗИЛ-130 оснащали экономичным английским дизелем Perkins, развивавшим 140 л.с.

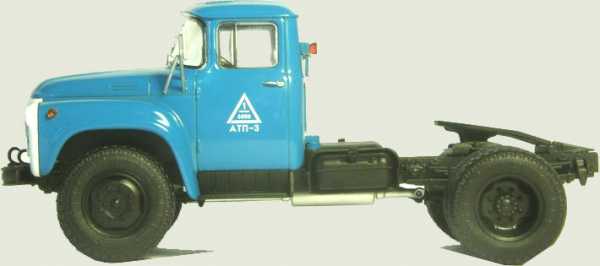

Наряду с базовой моделью выпускали бортовые ЗИЛ-130Г с удлиненной до 4,5 м колесной базой, седельные тягачи ЗИЛ-130В, самосвальные шасси, модификации ЗИЛ-130С для эксплуатации в северных условиях и тропиках, газобаллонные версии и др.
Сколь бы удачной ни была машина, но периодически требовалась необходимость модернизации. В 1977 г. в конструкцию ЗИЛ-130 внесли ряд изменений, которые позволили увеличить грузоподъемность с 5 до 6 т. Полная масса буксируемого прицепа достигала 8 т. Позже в соответствии с требованиями стандарта на расположение наружных светотехнических приборов была изменена облицовка радиатора. После такого обновления машина в 1978 г. получила обозначение ЗИЛ-130-76.
Следующая модернизация 1980 г. тоже оставила след в индексе базовой модели – она стала называться ЗИЛ-130-80. После нововведений 1986 г. базовому автомобилю присвоено новое обозначение ЗИЛ-431410 – в соответствии с принятой в отрасли системой индексов.
Несмотря на несколько модернизаций изначальная конструкция ЗИЛ-130 уже не отвечала современным требованиям. Тем более с 1986 г. ЗИЛ приступил к выпуску более совершенных дизельных автомобилей семейства «4331».
Последний представитель славного племени «стотридцатых» с порядковым номером 3388312 сошел с конвейера головного завода в Москве 30 декабря 1994 г. Вместе с тем это событие не означало полного прекращения производства автомобиля. Параллельно со столичным предприятием его выпуск с 1991 г. был налажен на дочернем предприятии ЗИЛа – Уральском автомоторном заводе (УАМЗ), куда с 1990 г. было передано производство трехосного ЗИЛ-131. Самобытность облику машины, изготовляемой в Новоуральске на предприятии, которое теперь называется АМУР (Автомобили и моторы Урала), придавали кабина и оперение от ЗИЛ-131. Справедливости ради надо сказать, что установленное на АМУРе оборудование позволяет выпускать все компоненты обоих семейств, за исключением редукторов ведущих мостов, поставляемых со стороны. Предприятие располагает мощностями для изготовления 20 тыс. грузовиков и 40 тыс. двигателей в год.
Потомки «стотридцатого»

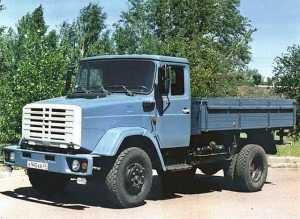

Сегодня уральцы предлагают потребителям автомобили семейства АМУР-53131 (4х2), в основе которых лежит конструкция ЗИЛ-130. Устаревший, но надежный и неприхотливый в эксплуатации, а кроме того, доступный по цене грузовик все еще пользуется спросом. Упомянутая модель по-прежнему оснащается кабиной и оперением от ветерана ЗИЛ-131 либо современными и более комфортабельными аналогами, заимствованными от грузовика ЗИЛ-4331.
АМУР-53131 с полезной нагрузкой 6 т оснащается различными типами двигателей. Среди них бензиновый мотор АМУР-456.10 (он же ЗИЛ-508.10) мощностью 150 л.с., альтернативой которому являются дизель – 108-сильный Д-245.12 Минского моторного завода. Автомобили оснащаются и собственными V-образными 8-цилиндровыми агрегатами АМУР-0555 (7,6 л) и АМУР-5551 (6,28 л) мощностью соответственно 145 и 180 л.с. В 2006 г. модификацию АМУР-53131М оснастили 136-сильным дизелем Д-245.9Е2, соответствующим экологическим стандартам Euro 2.
Важно, что при размещении двигатели не требуют переделки посадочных мест. Силовые установки агрегатируют с механической 5-ступенчатой коробкой передач. Перечисленные модели – подходящая транспортная база для монтажа различного специального оборудования. В модельный ряд кроме бортового автомобиля, рассчитанного на эксплуатацию при температуре от +55 до –45 °С, входят строительный и сельскохозяйственный самосвалы, вакуумные машины, топливозаправщики и автоцистерны для перевозки топлива и пищевых жидкостей, автогидроподъемники, автобетоносмесители, пожарная техника, коммунальные машины различных типов и пр.
А в столице в течение ряда лет выпускают прямого потомка «стотридцатого», который после оснащения более современной и комфортабельной кабиной от дизельного ЗИЛ-4331, получил обозначение ЗИЛ-433360. Наряду с бортовым автомобилем изготовляют шасси ЗИЛ-433362, предназначенное для установки специальных кузовов и различных надстроек. Кто не желает мириться с прожорливостью бензинового ЗИЛ-508.10, может заказать грузовик с упомянутым дизелем Д-245.9. В этом случае модель носит индекс ЗИЛ-4329.
Как видно, точку в полувековой истории ЗИЛ-130 пока еще ставить рано. Сколь долго машине предстоит жить, ответить могут только покупатели.
Источник
В. Васильев, фото автора и из архива АМО ЗИЛ
zil130.ru
ЗиЛ-130 (Сергей Шумаков) | АвтоКлуб ЗиЛ 130
Автомобиль ЗиЛ-130 был в позднесоветские годы самым распространенным в мире грузовым автомобилем. Он экспортировался в 50 стран мира, а его общий тираж составил 3 миллиона 388 тысяч 312 экземпляров.
Грузовик ЗиС-150, впервые появившийся 1947 году, и его усовершенствованный вариант ЗиЛ-164, запущенный в серию в октябре 1957 года, оказались незаменимыми в народном хозяйстве. Однако уже в 1950 году конструкторы завода имени Сталина начали заблаговременно готовить им замену. Разработкой машины руководил главный конструктор ЗиСа по грузовым автомобилям Анатолий Маврикиевич Кригер, а ведущим конструктором по машине был назначен Георгий Александрович Феста. Автомобиль должен был называться ЗиС-125, но когда в декабре 1956 года был готов опытный образец, ЗиС уже переименовали в ЗиЛ, и автомобиль с непривычно плоской передней частью получил название ЗиЛ-130. Дело в том, что разработку нового перспективного грузовика вёл параллельно с ЗиСом ещё и ДАЗ – Днепропетровский автозавод. Его образец назывался ДАЗ-130. Однако до серийного выпуска автомобилей на ДАЗе так и не дошло – завод перепрофилировали на выпуск ракетной техники, а все наработки и опытный образец были переданы ЗиЛу.
Под капотом у опытного образца был установлен экспериментальный карбюраторный V6 рабочим объемом 5,2 л, мощностью 135 л.с.

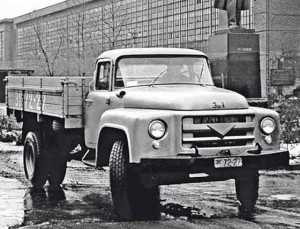

ЗиЛ-130: первый опытный образец
Однако этот мотор остался в единственном экземпляре, и на следующий прототип, изготовленный в 1957 году, поставили форсированный до 140-сильной мощности вариант двигателя, стоявшего на ЗиЛ-150 и ведущего своё происхождение от мотора ЗиС-5 . Уже в ходе заводских испытаний выяснилось, что перефорсированный двигатель часто перегревается, и машину решили снабдить новым мотором. Искать его долго не пришлось – в те времена ЗиЛ осваивал производство правительственного лимузина ЗиЛ-111 и микроавтобуса ЗиЛ-118. При 100-миллиметровом диаметре цилиндра и 95-миллиметровом ходе поршня его рабочий объём составлял 5,969 литра. Конечно, двигатель, работавший на 95 бензине, для грузовика оказался бы неприемлемым, но ему уменьшили степень сжатия до 6,5-кратного значения, что позволило мотору развивать 150-сильную мощность вместо 220-сильной у ЗиЛ-111 .

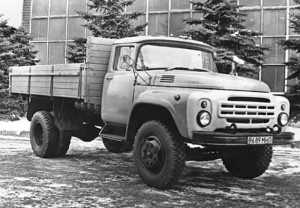

ЗиЛ-130: один из ранних опытных образов
Благодаря своей V-образности, восьмицилиндровый двигатель оказался короче чем шестицилиндровый, ставившийся на машины-предшественники, а благодаря короткому двигателю и сдвинутой вперед кабине платформа автомобиля ЗиЛ-130 получилась большей, чем у ЗиЛ-164, несмотря на более короткую базу. Объем кузова ЗиЛ-130 составил 5,10 кубических метра, тогда как у ЗиЛ-164 он был равен 4,65 куб. м.
Конструкторы нового автомобиля уде лили большое внимание созданию возможно лучших условий труда для водителя. Кабина имеет ширину на уровне плеч, равную 1625 мм, что на 120 мм больше, чем кабина ЗиЛ-164. Это было важно для удобной посадки. Даже зимой, когда шофер в теплой одежде, трезвые пассажиры не мешали ему управлять автомобилем.
В рулевое управление ввели гидроусилитель. Шофёр, крутя руль, стал перемещать не тяжелые колеса, а маленький золотник, распределяющий масло. Гидравлика сделала водителя в несколько раз сильнее и повысила безопасность движения. Разрыв шины переднего колеса может бросить обычный автомобиль в кювет, а ЗиЛ-130 в таком случае легко удержать на дороге. В случае обрыва ремня привода масляного насоса или выхода из его строя движение можно было продолжить, с приложением к рулю более значительных усилий.

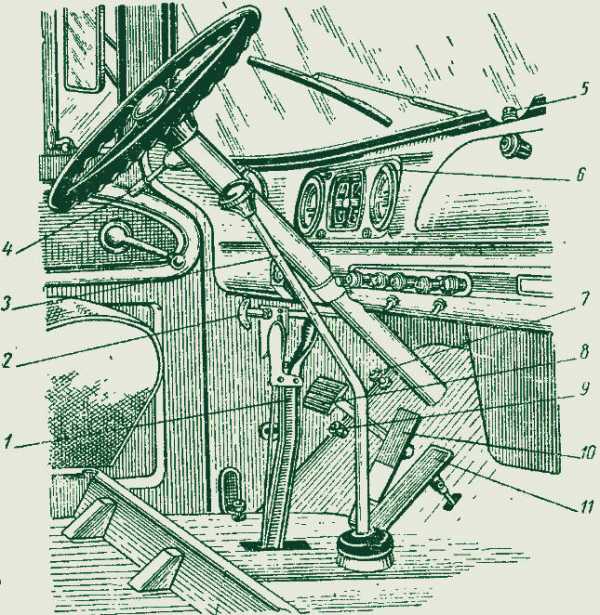

Кабина ЗиЛ-130: 1 – рычаг стояночного тормоза; 2 – ручка управления жалюзи радиатора; 3 – рычаг переключения передач; 4 – переключатель указателей поворота; 5 – форсунка обмыва ветрового стекла; 6 – щиток приборов; 7 – педаль обмыва ветрового стекла; 8 – педаль сцепления; 9 – ножной переключатель света фар; 10 – педаль тормоза; 11 – педаль управления дроссельной заслонкой.
По сравнению с предшественниками грузовик стал таким комфортабельным. Просторная кабина, мягкие сиденья, панорамное лобовое стекло, удобно расположенные приборы. Кабина хорошо отапливалась, а для вентиляции в крышке прорезаны люки. Правда, водители жаловались на то, что переднее стекло перестало быть ветровым, а стало просто лобовым. Если у прежних грузовиков оно было открываемым, то теперь оно жёстко крепилось к кабине.
Погрузочная высота кузова ЗиЛ-130 составляла 1300–1400 мм, что было идентично расположению уровня пола железнодорожного вагона, это позволяет производить перевалку грузов без использования погрузочных рамп на складах.

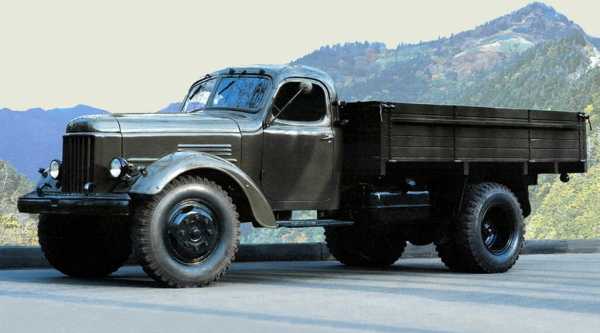

ЗиЛ-164А
Первая партия автомобилей в количестве пяти штук была изготовлена в сентябре 1962 года. Облицовка радиатора изменилась ещё раз и стала напоминать забрало хоккейного вратаря. Для опытной эксплуатации грузовики были направлены на Ярославский шинный завод. Тем не менее, запустить новый ЗИЛ в серию долго не удавалось – для производства кабины потребовался монтаж нового оборудования, который занял ещё два года. Понадобилось новое оборудование и для производства новых силовых агрегатов. Была высока вероятность, что переоборудование завода затянется и на более долгое время, и поэтому в качестве временной меры в серию запустили модель ЗиЛ-164А. Внешне он ничем не отличался 164-го, но всё, кроме двигателя и кабины, в нём было от 130-го. Лишь с 1 октября 1964 года начался полномасштабный серийный выпуск автомобиля ЗиЛ-130.

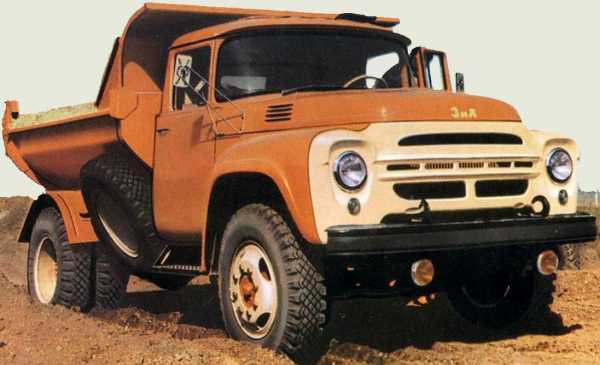

Самосвал ЗИЛ-ММЗ-555
В неизменном виде он продержался на конвейере до 1976 года. К этому времени по всем планам его должен был сменить ЗиЛ-170 с дизельным двигателем и бескапотной компоновкой. Однако то, что должно было сталь 170-м ЗиЛом, стало КамАЗом, а завод имени Лихачёва так и остался со старой моделью. Тогда ЗиЛ-130 решили немного модернизировать. Прежде всего, заводчане добились увеличения грузоподъёмности с пяти до шести тонн. Улучшена была и система водяных каналов в головках цилиндров. Вместо поршней с конусообразной юбкой теперь устанавливались поршни с П-образными прорезями и бочкообразной юбкой. Это обеспечило более правильную геометрию поршня при нагреве.

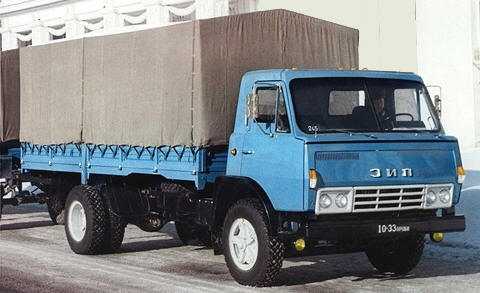

ЗиЛ-170
В конструкцию коробки передач были введены замки, предохраняющие шестерни от самовыключения при движении внатяг и накатом. Увеличен был предварительный натяг подшипников ведущей конической шестерни главной передачи. Конструктивно иными стали отдельные детали подвески автомобиля.
Изменениям подверглась облицовка радиатора. Кроме того, фары и подфарники поменялись местами: если на опытных образцах фары были сверху, а подфарники снизу, то на серийных машинах подфарники стали располагаться над фарами. Сами же подфарники стали двухцветными – бело-оранжевыми. Модернизированный вариант стал называться ЗиЛ-130-76.
На этом фото хорошо видны внешние различия ЗиЛ-130 (слева) и ЗиЛ-130-76 (справа).
Надо сказать, что двигателисты не всегда успевали за сборщиками, и из-за нехватки родного двигателя, который ставился также и на автобусы ЛАЗ-695, на часть тиража ЗиЛ-130, начиная с 1974 года, иногда ставили шестицилиндровый рядный двигатель от ЗиЛ-157. Бортовой грузовик с таким двигателем обозначался ЗиЛ-130АН, а самосвал обозначали как ЗиЛ-130К. Диаметр цилиндра у этого двигателя был уменьшен со 101,6 до 100 мм, чтобы сделать поршни взаимозаменяемыми с поршнями двигателя ЗиЛ-130. Ход поршня остался прежним. Рабочий объём упал с 5560 до 5386 куб. см, а мощность сократилась со 110 до 104 л.с. Иногда, правда, ставили и обычные двигатели с 101,6-миллиметровми цилиндрами.
Пытался ЗиЛ составить конкуренцию и КамАЗу – сначала, ещё в 1975 году, заводчане сделали попытку поставить на ЗиЛ двигатель от Урала-375. Поскольку такой мотор не помещался в подкапотное пространство, облицовка радиатора получила весьма характерный выступ. Автомобиль, названный ЗиЛ-133, был трёхосным и мог перевозить восьмитонный груз. Однако двигателей, ставившихся помимо Уралов ещё и на ЛиАЗы, в старне не хватало. Тогда на ЗиЛ-133 установили двигатель от КамАЗа. Такой грузовик назвали ЗиЛ-133Г. Он-то и пошёл в серию, правда, в довольно мелкую. Тем не менее, такой вариант продержался на конвейере до 1999 года, в то время как выпуск ЗиЛ-130 был прекращён 30 декабря 1994 года. В тот день с конвейера сошёл последний, 3388312-й экземпляр.
ЗиЛ-133
Тем не менее, производство ЗиЛ-130 продолжается до сих пор, правда, не в Москве, а в городе Новоуральске Свердловской области. ЗиЛ-130, производимый ныне на Уральском автомоторном заводе, называется теперь АМУР-53131. Облицовка его радиатора позаимствована от ЗиЛ-131.

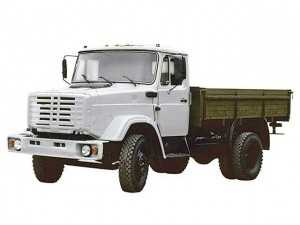

АМУР-53131
zil130.ru
ЗИЛ-130 – полвека в истории — Сообщество «Грузовики и Автобусы» на DRIVE2
Минуло полвека с момента создания автомобиля ЗИЛ-130. В судьбе Завода им. И.А. Лихачева (АМО ЗИЛ) этот грузовик – явление эпохальное. И не только потому, что выпуск ЗИЛ-130 на головном предприятии длился три десятилетия, а ее тираж достиг огромных размеров. Долгое время по своим конструктивным решениям и эксплуатационным характеристикам «стотридцатый» оставался в отечественном автостроении эталоном среднетоннажного грузовика.
Отправная точкаОпытный образец модели с цифровым индексом «130», рассчитанный на перевозку 4 т груза, на ЗИЛе собрали в декабре 1956 г. Под капотом ЗИЛ-130 был установлен экспериментальный карбюраторный V6 рабочим объемом 5,2 л, мощностью 135 л.с. Уже в следующем году появились опытные ЗИЛ-130 с измененными кабиной и оперением. На них стояли верхнеклапанные моторы ЗИЛ-120 с шестью цилиндрами, расположенными в ряд (5555 куб.см, 140 л.с.). Однако и эти силовые агрегаты не прижились, в 1958 г. их сменил более совершенный V8 с развалом блоков цилиндров 90°. Это и был знаменитый двигатель ЗИЛ-130 (5966 куб.см, 150 л.с.), унифицированный с мотором ЗИЛ-375, предназначавшийся для городских автобусов и трехосных грузовиков «Урал».
После государственных испытаний столичный завод передал пять опытных ЗИЛ-130 Ярославскому шинному заводу. На них вместе с несколькими десятками экземпляров ЗИЛ-130, изготовленных в 1962–1963 г. по обходной технологии, был отработан сборочный процесс, изжиты неизбежные в таком деле «детские болезни» и окончательно сформирован стайлинг. Первое признание к новой модели пришло в 1963 г., когда на Международной ярмарке в Лейпциге создатели грузовика стали обладателями диплома и золотой медали.Завершение генеральной реконструкции ЗИЛа, начатой в 1959 г., позволило с октября 1964 г. организовать массовый выпуск ЗИЛ-130, а 24 декабря конвейер покинул последний грузовик предыдущего поколения ЗИЛ-164А. С тех пор «стотридцатый», разработанный под руководством главного конструктора А.М. Кригера, на долгие годы стал основой производственной программы завода.Многоступенчатая доводка силового агрегата ЗИЛ-130, последовательное изготовление почти 40 опытных образцов, семь десятков двигателей, около сотни КП, длительные сравнительные испытания с зарубежными аналогами не оставляли сомнений, что в серию запущена качественно новая модель среднетоннажного автомобиля, который по комплексу показателей находился в одном ряду с самыми современными машинами европейских и американских фирм.Метаморфозы ЗИЛ-130
Созданный грузовик имел неплохой экспортный потенциал. Его отправляли более чем в 40 стран мира. По желанию заказчика ЗИЛ-130 оснащали экономичным английским дизелем Perkins, развивавшим 140 л.с.
Наряду с базовой моделью выпускали бортовые ЗИЛ-130Г с удлиненной до 4,5 м колесной базой, седельные тягачи ЗИЛ-130В, самосвальные шасси, модификации ЗИЛ-130С для эксплуатации в северных условиях и тропиках, газобаллонные версии и др.Сколь бы удачной ни была машина, но периодически требовалась необходимость модернизации. В 1977 г. в конструкцию ЗИЛ-130 внесли ряд изменений, которые позволили увеличить грузоподъемность с 5 до 6 т. Полная масса буксируемого прицепа достигала 8 т. Позже в соответствии с требованиями стандарта на расположение наружных светотехнических приборов была изменена облицовка радиатора. После такого обновления машина в 1978 г. получила обозначение ЗИЛ-130-76.
Следующая модернизация 1980 г. тоже оставила след в индексе базовой модели – она стала называться ЗИЛ-130-80. После нововведений 1986 г. базовому автомобилю присвоено новое обозначение ЗИЛ-431410 – в соответствии с принятой в отрасли системой индексов.Несмотря на несколько модернизаций изначальная конструкция ЗИЛ-130 уже не отвечала современным требованиям. Тем более с 1986 г. ЗИЛ приступил к выпуску более совершенных дизельных автомобилей семейства «4331».
Последний представитель славного племени «стотридцатых» с порядковым номером 3388312 сошел с конвейера головного завода в Москве 30 декабря 1994 г. Вместе с тем это событие не означало полного прекращения производства автомобиля. Параллельно со столичным предприятием его выпуск с 1991 г. был налажен на дочернем предприятии ЗИЛа – Уральском автомоторном заводе (УАМЗ), куда с 1990 г. было передано производство трехосного ЗИЛ-131. Самобытность облику машины, изготовляемой в Новоуральске на предприятии, которое теперь называется АМУР (Автомобили и моторы Урала), придавали кабина и оперение от ЗИЛ-131. Справедливости ради надо сказать, что установленное на АМУРе оборудование позволяет выпускать все компоненты обоих семейств, за исключением редукторов ведущих мостов, поставляемых со стороны. Предприятие располагает мощностями для изготовления 20 тыс. грузовиков и 40 тыс. двигателей в год.Потомки «стотридцатого»
Сегодня уральцы предлагают потребителям автомобили семейства АМУР-53131 (4х2), в основе которых лежит конструкция ЗИЛ-130. Устаревший, но надежный и неприхотливый в эксплуатации, а кроме того, доступный по цене грузовик все еще пользуется спросом. Упомянутая модель по-прежнему оснащается кабиной и оперением от ветерана ЗИЛ-131 либо современными и более комфортабельными аналогами, заимствованными от грузовика ЗИЛ-4331.
АМУР-53131 с полезной нагрузкой 6 т оснащается различными типами двигателей. Среди них бензиновый мотор АМУР-456.10 (он же ЗИЛ-508.10) мощностью 150 л.с., альтернативой которому являются дизель – 108-сильный Д-245.12 Минского моторного завода. Автомобили оснащаются и собственными V-образными 8-цилиндровыми агрегатами АМУР-0555 (7,6 л) и АМУР-5551 (6,28 л) мощностью соответственно 145 и 180 л.с. В 2006 г. модификацию АМУР-53131М оснастили 136-сильным дизелем Д-245.9Е2, соответствующим экологическим стандартам Euro 2.
Важно, что при размещении двигатели не требуют переделки посадочных мест. Силовые установки агрегатируют с механической 5-ступенчатой коробкой передач. Перечисленные модели – подходящая транспортная база для монтажа различного специального оборудования. В модельный ряд кроме бортового автомобиля, рассчитанного на эксплуатацию при температуре от +55 до –45 °С, входят строительный и сельскохозяйственный самосвалы, вакуумные машины, топливозаправщики и автоцистерны для перевозки топлива и пищевых жидкостей, автогидроподъемники, автобетоносмесители, пожарная техника, коммунальные машины различных типов и пр.
А в столице в течение ряда лет выпускают прямого потомка «стотридцатого», который после оснащения более современной и комфортабельной кабиной от дизельного ЗИЛ-4331, получил обозначение ЗИЛ-433360. Наряду с бортовым автомобилем изготовляют шасси ЗИЛ-433362, предназначенное для установки специальных кузовов и различных надстроек. Кто не желает мириться с прожорливостью бензинового ЗИЛ-508.10, может заказать грузовик с упомянутым дизелем Д-245.9. В этом случае модель носит индекс ЗИЛ-4329.Как видно, точку в полувековой истории ЗИЛ-130 пока еще ставить рано. Сколь долго машине предстоит жить, ответить могут только покупатели.
