Маркировка фланцев: Маркировка фланцев по ГОСТ 33259-2015

Маркировка фланцев по ГОСТ 33259-2015

30 мая 2019, 00:35
Четыре года назад, 26 мая 2015 года, приказом Федерального агентства по техническому регулированию и метрологии №443-ст ГОСТ 33259-2015 был введен в действие в качестве в качестве национального стандарта РФ с 1 апреля 2016 года. Одновременно еще один год действовали старые стандарты на фланцы. В качестве единственно действующего ГОСТ 33259-2015 был введен с 01 апреля 2017 года.

У ГОСТ 33259-2015 есть множество отличий от старых, действовавших до 2017 года ГОСТов.

В данной заметке мы расскажем о маркировке фланцев по ГОСТ 33259-2015. В данном вопросе произошли серьезные изменения и даже сегодня, спустя четыре года после начала активного использования нового стандарта у заказчиков возникают вопросы: Как маркируются фланцы по новому ГОСТ? Постараемся ответить на этот вопрос.

Согласно пункту 9.1. ГОСТ 33259-2015 маркировка фланцев должна содержать следующую обязательную информацию

• товарный знак завода-производителя
• DN (условный диаметр)
• PN (условное давление)
• тип фланца (01-плоский фланец; 02-свободный фланец на приварном кольце; 11-воротниковый фланец и т. д.)
• ряд фланца (1-ряд 1; 2-ряд 2). Ряд 1 считается предпочтительным
• исполнение уплотнительной поверхности (буквенное обозначение от A до M)
• марка материала фланца (марка стали)
• номер группы контроля (от I до V, где I — самая слабая степень контроля, V — самый жесткий контроль)

Это перечень информации, обязательной для размещения на изделиях, однако производитель имеет право вводить дополнительные знаки в маркировку.

ВАЖНО! На фланцах с группой контроля V необходимо указывать индивидуальный заводской номер!

ГОСТ допускает замену знаков «-» на пробелы в маркировке.

Где должна располагаться маркировка? ГОСТ 33259-2015 дает исчерпывающий ответ на этот вопрос. Маркировка должна располагаться на наружной цилиндрической поверхности (т.е. на торце фланца) или на тыльной стороне фланца (с обратной стороны от уплотнительной поверхности).

Как производится маркировка фланцев? Существуют различные способы нанесения маркировки на фланцы, изготовленные по ГОСТ 33259-2015:

• нанесение ударным способом (вручную или с помощью специализированного оборудования)
• лазерная гравировка
• штамповка с помощью специальных штампов
• прокатка через валы с маркировкой и др.

В компании «ОНИКС» для маркировки фланцев используется специальное оборудование — механический маркиратор.

Обозначение фланцев по ГОСТ 33259-2015 с расшифровкой — ниже.

Заказать качественный фланцы по ГОСТ 33259-2015 Вы можете на нашем сайте, разместив заявку, а также отправив заявку по электронной почте или позвонив нашим менеджерам.

СМОТРИТЕ ТАКЖЕ

Фланцы по ГОСТ 33259-2015, ГОСТ Р 54432—2011 сравнительные таблицы обозначений (маркировки) типов фланцев и исполнений присоединительных поверхностей с ГОСТ 12815, ГОСТ 12820, ГОСТ 12821, ГОСТ 12822. Номера типов. Исполнения. Группы контроля.

	Адрес этой страницы (вложенность) в справочнике dpva.ru:  главная страница  / / Техническая информация / / Оборудование / / Фланцы, резьбы, трубы, фитинги. …Элементы трубопроводов. / / Фланцы по ГОСТ, DIN (EN 1092-1) и ANSI (ASME). Соединение фланцев. Фланцевые соединения. Фланцевое соединение.  / / Фланцы по ГОСТ 33259-2015, ГОСТ Р 54432—2011 сравнительные таблицы обозначений (маркировки) типов фланцев и исполнений присоединительных поверхностей с ГОСТ 12815, ГОСТ 12820, ГОСТ 12821, ГОСТ 12822. Номера типов. Исполнения. Группы контроля. Поделиться:    Фланцы по ГОСТ 33259-2015, ГОСТ Р 54432—2011 сравнительные таблицы обозначений (маркировки) типов фланцев и исполнений присоединительных поверхностей с ГОСТ 12815, ГОСТ 12820, ГОСТ 12821, ГОСТ 12822. Номера типов. Исполнения. Группы контроля. Все перечисленные ниже стандарты описаны по ссылам внизу страницы (там где «Дополнительная информация от проекта DPVA») ГОСТ 12815-80: описание присоединительных поверхностей различных типов (исполнений) ГОСТ 12820-80: описание фланцев стальных плоских приварных (обычные плоские фланцы с соединительным (присоединительнным) выступом) ГОСТ 12821-80: описание фланцев стальных приварных встык = «воротниковых» ГОСТ 12822-80: описание фланцев стальных свободных на приварном кольце ГОСТ 33259-2015, ГОСТ Р 54432—2011: — комбинация всех вышеперечисленных ГОСТов В стандартном ряде давлений это фланцы по ГОСТ/DIN (EN) !Ду 80 Ру10  Ру16 теперь плоские фланцы по 8 дырок — как в DIN (EN), но! В Ду65 теперь тоже по 8 — в то время как в DIN (EN) — всего 4 🙁 В ГОСТ 54432 были уже добавлены классы давления PN20, 50, 110, 150 — это ANSI / ASME / ASTM «дюймовые» ряды фланцев #150, #300,  #600, #900 — УРА ! или УВЫ! ГОСТ 54432 отменен! (пометка июнь2017) Таблица : Структура обозначения фланцев по ГОСТ 33259 и ГОСТ 12820, ГОСТ 12821, ГОСТ 12822 Таблица : Структура обозначения фланцев по ГОСТ Р 54432—2011 (отменен) и  ГОСТ 12820, ГОСТ 12821, ГОСТ 12822 Таблица: типы  и номера типов фланцев по ГОСТ 33259-2015, ГОСТ Р 54432—2011 (отменен) Таблица: наименования и обозначения присоединительных поверхностей по ГОСТ 33259-2015, ГОСТ Р 54432—2011 (отменен) и ГОСТ 12815-80. Исполнения фланцев (Исп.) 1,2,3,4,5,6,7,8,9 / Исполнения фланцев (Исп.) A, B, E, F, C, L, D, M, K, J. Таблица: oбозначение (маркировка) фланца при заказе по ГОСТ 12820-80, ГОСТ 12821-80, ГОСТ 12822-80 и ГОСТ 33259-2015, ГОСТ Р 54432—2011 (отменен) ГОСТ 12820-80, 12821-80, 12822-80 ГОСТ 33259-2015, ГОСТ Р 54432—2011 Примечание Фланец стальной плоский приварной DN100 PN10 (Ду100 Ру10) по ГОСТ 12820-80 нет аналога Фланец  100-10-01-1-A-Ст.20-III ГОСТ Р 54432—2011 DIN / EN / GOST Фланец 1-100-10  Ст.20 ГОСТ 12820-80 Ряд 2* Фланец  100-10-01-1-B-Ст.20-III ГОСТ Р 54432—2011 DIN / EN / GOST Фланец 2-100-10  Ст. 20 ГОСТ 12820-80 Фланец  100-10-01-1-E-Ст.20-III ГОСТ Р 54432—2011 DIN / EN / GOST Фланец 3-100-10  Ст.20 ГОСТ 12820-80 Фланец  100-10-01-1-F-Ст.20-III ГОСТ Р 54432—2011 DIN / EN / GOST Фланец стальной приварной встык DN50 PN100 (Ду50 Ру100) по ГОСТ 12821-80 нет аналога Фланец  50-100-11-1-A-Ст.20-IV ГОСТ Р 54432—2011 DIN / EN / GOST Фланец 1-50-100  Ст.20 ГОСТ 12821-80 Фланец  50-100-11-1-B-Ст.20-IV ГОСТ Р 54432—2011 DIN / EN / GOST Фланец 2-50-100  Ст.20 ГОСТ 12821-80 Фланец  50-100-11-1-E-Ст.20-IV ГОСТ Р 54432—2011 DIN / EN / GOST Фланец 3-50-100  Ст.20 ГОСТ 12821-80 Фланец  50-100-11-1-F-Ст. 20-IV ГОСТ Р 54432—2011 DIN / EN / GOST Фланец 4-50-100  Ст.20 ГОСТ 12821-80 Фланец  50-100-11-1-C-Ст.20-V ГОСТ Р 54432—2011 DIN / EN / GOST Фланец 5-50-100  Ст.20 ГОСТ 12821-80 Фланец  50-100-11-1-D-Ст.20-IV ГОСТ Р 54432—2011 DIN / EN / GOST Фланец 6-50-100  Ст.20 ГОСТ 12821-80 Фланец  50-100-11-1-K-Ст.20-V ГОСТ Р 54432—2011 DIN / EN / GOST Фланец 7-50-100  Ст.20 ГОСТ 12821-80 Фланец  50-100-11-1-J-Ст.20-IV ГОСТ Р 54432—2011 DIN / EN / GOST Фланец 8-50-100  Ст.20 ГОСТ 12821-80 Фланец  50-100-11-1-L-Ст.20-IV ГОСТ Р 54432—2011 DIN / EN / GOST Фланец 9-50-100  Ст.20 ГОСТ 12821-80 Фланец  50-100-11-1-M-Ст. 20-IV ГОСТ Р 54432—2011 DIN / EN / GOST Фланец стальной свободный на приварном кольце DN50 PN16 (Ду50 Ру16) по ГОСТ 12822-80 Фланец 50-10  Ст.20 ГОСТ 12822-80 Кольцо 2-50-10 Ст.20 ГОСТ 12822-80 Фланец  50-10-02-1-Ст.20-IV ГОСТ Р 54432—2011 Кольцо  50-10-02-1-E-Ст.20-IV ГОСТ Р 54432—2011 DIN / EN / GOST ANSI / ASME / ASTM нет аналога Фланец  100-20-01-1-B-Ст.20-IV ГОСТ Р 54432—2011 #150 / дюймы / ASTM … * -Ряд 2 это ряд «по умолчанию» в ГОСТ 12820 Таблица. Виды и объем испытаний по ГОСТ 33259 = группа контроля по ГОСТ Р 33259 Поиск в инженерном справочнике DPVA. Введите свой запрос: Поиск в инженерном справочнике DPVA. Введите свой запрос:
Если Вы не обнаружили себя в списке поставщиков, заметили ошибку, или у Вас есть дополнительные численные данные для коллег по теме, сообщите , пожалуйста. Вложите в письмо ссылку на страницу с ошибкой, пожалуйста.
Коды баннеров проекта DPVA.ru Начинка: KJR Publisiers Консультации и техническая поддержка сайта: Zavarka Team	Проект является некоммерческим. Информация, представленная на сайте, не является официальной и предоставлена только в целях ознакомления. Владельцы сайта www.dpva.ru не несут никакой ответственности за риски, связанные с использованием информации, полученной с этого интернет-ресурса. Free xml sitemap generator

Фланцы стальные приварные ГОСТ 33259–2015

С 01 апреля 2016 года вступил в силу стандарт ГОСТ 33259-2015 «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250», разработанный с учетом положений международных стандартов ISO 7005.  Стандарт включает в себя номенклатуру фланцев, ранее выпускаемых по ГОСТ 12820, 12821, 12822 :

Вернуться в раздел Фланцы

Настоящий стандарт распространяется на присоединительные фланцы трубопроводной арматуры, соединительных частей трубопроводов, а также на присоединительные фланцы машин, оборудования, приборов, патрубков, аппаратов и резервуаров на номинальное давление до PN 250 и устанавливает конструкцию и размеры стальных и чугунных фланцев, определяет типы фланцев, типы форм уплотнительных поверхностей, устанавливает технические требования к изготовлению, маркировке, испытаниям и контролю.

Примеры обозначений фланцев ГОСТ 33259 – 2015 взамен ГОСТ 12820-80, 12821-80, 12822-80 и т.д. По типу ГОСТ 33259-2015 состоит из шести типов фланцев:

Первые четыре ─ фланец стальной плоский, и:
тип 01 — фланец стальной плоский приварной
тип 02 — фланец стальной плоский свободный на приварном кольце
тип 03 — фланец стальной плоский свободный на отбортовке
тип 04 — фланец стальной плоский свободный на хомуте под приварку.

Оставшиеся два ─ фланец стальной воротниковые:

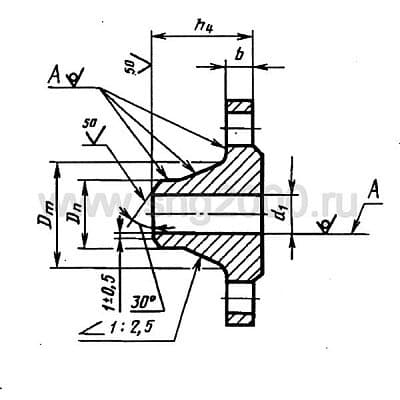

тип 11 — фланец стальной приварной встык
тип 21 — фланец корпуса арматуры.

В соответствии с ГОСТ 33259-2015 для типов 01, 02, 11 и 21 существуют два ряда размеров. Ряд 1 является предпочтительным.

Рекомендуемая новым ГОСТ 33259-2015 маркировка фланцев несколько отлична от установленной в ГОСТ 12820-80, ГОСТ 12821-80

Для удобства и возможности сравнения порядок маркировки предоставлен в таблице.

Фланцы	Обозначение согласно ГОСТ 12820-80 и ГОСТ 12821-80	Обозначение согласно ГОСТ 33259-2015
Фланцы стальные плоские приварные	Фланец X1-X2-X3-X4 ГОСТ 12820-80, где: X1 ─ исполнение уплотнительной поверхности по ГОСТ 1285-80; X2 ─ номинальный диаметр; X3 ─ номинальное давление; X4 ─ марка материала.	Фланец X1-X2-X3-X4-X5-X6-X7 ГОСТ 33259 X1 ─ номинальный диаметр X2 ─ номинальное давление X3 ─ номер типа фланцаX4 ─ номер размерного ряда (1 или 2) X5 ─ исполнение уплотнительной поверхности X6 ─ марка материала X7─ группа контроля
Фланцы стальные приварные встык	Фланец X1-X2-X3-X4 ГОСТ 12821-80 X1 ─ исполнение уплотнительной поверхности по ГОСТ 1285-80 X2 ─ номинальный диаметр X3 ─ номинальное давление X4 ─ марка материала

Изменений обозначений фланцев согласно ГОСТ 33259-2015 при заказе

Примеры

Обозначение согласно ГОСТ 12820-80 ГОСТ 12821-80 ГОСТ 12822-80	Обозначение согласно ГОСТ 33259-2015
Фланец стальной плоский приварной DN50 PN10
Фланец 1-50-10 Ст 25 ГОСТ 12820-80	Фланец 50-10-01-1-В-Ст 25-III ГОСТ 33259
Фланец 2-50-10 Ст 25 ГОСТ 12820-80	Фланец 50-10-01-1-Е-Ст 25-IV ГОСТ 33259
Фланец 3-50-10 Ст 25 ГОСТ 12820-80	Фланец 50-10-01-1-F-Ст 25-IV ГОСТ 33259
Фланец 4-50-10 Ст 25 ГОСТ 12820-80	Фланец 50-10-01-1-С-Ст 25-IV ГОСТ 33259
Фланец 4-50-10 Ст 09Г2С ГОСТ 12820-80	Фланец 50-10-01-1-С-Ст 09Г2С-IIIГОСТ 33259
Фланец 5-50-10 Ст 25 ГОСТ 12820-80	Фланец 50-10-01-1-D-Ст 25-IV ГОСТ 33259
Фланец 8-50-10Ф Ст 25 ГОСТ 12820-80	Фланец 50-10-01-1-L-Ст 25-IV ГОСТ 33259
Фланец 9-50-10Ф Ст 25 ГОСТ 12820-80	Фланец 50-10-01-1-М-Ст 25-IV ГОСТ 33259
Фланец стальной приварной встык DN50 PN10
Фланец 1-50-10 Ст 25 ГОСТ 12821-80	Фланец 50-10-11-1-В-Ст 25-III ГОСТ 33259
Фланец 2-50-10 Ст 25 ГОСТ 12821-80	Фланец 50-10-11-1-Е-Ст 25-IV ГОСТ 33259
Фланец 3-50-10 Ст 25 ГОСТ 12821-80	Фланец 50-10-11-1-F-Ст 25-IV ГОСТ 33259
Фланец 4-50-10 Ст 25 ГОСТ 12821-80	Фланец 50-10-11-1-C-Ст 25-IV ГОСТ 33259
Фланец 5-50-10 Ст 25 ГОСТ 12821-80	Фланец 50-10-11-1-D-Ст 25-IV ГОСТ 33259
Фланец 6-50-10 Ст 25 ГОСТ 12821-80	Фланец 50-10-11-1-K-Ст 25-IV ГОСТ 33259
Фланец 7-50-10 Ст 25 ГОСТ 12821-80	Фланец 50-10-11-1-J-Ст 25-IV ГОСТ 33259
Фланец 8-50-10Ф Ст 25 ГОСТ 12821-80	Фланец 50-10-11-1-L-Ст 25-IV ГОСТ 33259
Фланец 9-50-10Ф Ст 25 ГОСТ 12821-80	Фланец 50-10-11-1-M-Ст 25-IV ГОСТ 33259
Фланец стальной приварной встык DN50 PN100
Фланец 2-50-100 Ст 25 ГОСТ 12821-80	Фланец 50-100-11-1-Е-Ст 25-III ГОСТ 33259
Фланец 3-50-100 Ст 25 ГОСТ 12821-80	Фланец 50-100-11-1-F-Ст 25-IV ГОСТ 33259
Фланец 4-50-100 Ст 25 ГОСТ 12821-80	Фланец 50-100-11-1-C-Ст 25-IV ГОСТ 33259
Фланец 4-50-100 Ст 09Г2С ГОСТ 12821-80	Фланец 50-100-11-1-C-Ст 09Г2С-IV ГОСТ 33259
Фланец 5-50-100 Ст 25 ГОСТ 12821-80	Фланец 50-100-11-1-D-Ст 25-IV ГОСТ 33259
Фланец 6-50-100 Ст 25 ГОСТ 12821-80	Фланец 50-100-11-1-K-Ст 25-IV ГОСТ 33259
Фланец 7-50-100 Ст 25 ГОСТ 12821-80	Фланец 50-100-11-1-J-Ст 25-IV ГОСТ 33259
Фланец 8-50-100 Ст 25 ГОСТ 12821-80	Фланец 50-100-11-1-L-Ст 25-IV ГОСТ 33259
Фланец 9-50-100 Ст 25 ГОСТ 12821-80	Фланец 50-100-11-1-M-Ст 25-IV ГОСТ 33259
Фланец стальной свободный на приварном кольце DN50 PN10
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 2-50-10 ГОСТ 12822-80	Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-E-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 3-50-10 ГОСТ 12822-80	Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-F-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 4-50-10 ГОСТ 12822-80	Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-С-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 5-50-10 ГОСТ 12822-80	Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-D-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 6-50-10 ГОСТ 12822-80	Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-K-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 7-50-10 ГОСТ 12822-80	Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-J-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 8-50-10Ф ГОСТ 12822-80	Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-L-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 9-50-10Ф ГОСТ 12822-80	Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-M-Ст 25-IV ГОСТ 33259

Примеры условных обозначений

Фланец стальной приварной встык DN 50 на PN 10, тип 11, ряд 1, исполнение М, из стали 20 по IV группе контроля:
Фланец 50-10-11-1-М-Ст 20-IV ГОСТ 33259-2015

Фланец стальной приварной встык DN 50 на PN 10, тип 11, ряд 1, исполнение М, из стали 09Г2С по IV группе контроля:
Фланец 50-10-11-1-М-09Г2С-IV ГОСТ 33259-2015

Фланец нержавеющий стальной приварной встык DN 50 на PN 10, тип 11, ряд 1, исполнение М, из стали 12Х18Н10Т по IV группе контроля
Фланец 50-10-11-1-М-12Х18Н10Т-IV ГОСТ 33259-2015

На рисунке 1 представлены типы уплотнительных поверхностей по ГОСТ 33259-2015

Фланцы типов 01, 02, 03, 04 не запрещается ГОСТом 33259-2015 изготавливать из листового проката, при выполнении сварных швов с полным проваром по всему сечению.

Фланцы типа 11 (стальные приварные встык) изготавливать из листового проката не допускается. Их производят из поковок или штампованных заготовок.

Таблица соответствия уплотнительных поверхностей фланцев

Исполнения по ГОСТ 33259-2015	Исполнения по ГОСТ 12820-80, 12821
А (плоскость)	Аналогов нет
В (соединительный выступ)	1
Е (выступ)	2
F (впадина)	3
С / L (шип)	С / L (шип)
D / M (паз)	5 / 9
К (под линзовую прокладку)	6
J (под прокладку овального сечения)	7

Фланцы, изготовленные горячей обработкой металлов давлением ─ ковкой с последующей термической обработкой, более износостойкие и обладают лучшей свариваемостью.

Таблица соответствия уплотнительных поверхностей фланцев

Используются стальные фланцы в трубопроводах и соединительных частях, а также на присоединительных фланцах арматуры,  с номинальным давлением до 250 МПа.
Фланцы типов 01, 02, 03, 04 (плоские) применяют для трубопроводов, работающих при температуре рабочей среды не выше 300 °С.
Для трубопроводов, работающих при номинальном давлении свыше PN 25 (2,5 МПа) независимо от температуры, а также для трубопроводов с рабочей температурой более 300 °С независимо от давления должны применяться фланцы типа 11 (стальные приварные встык)

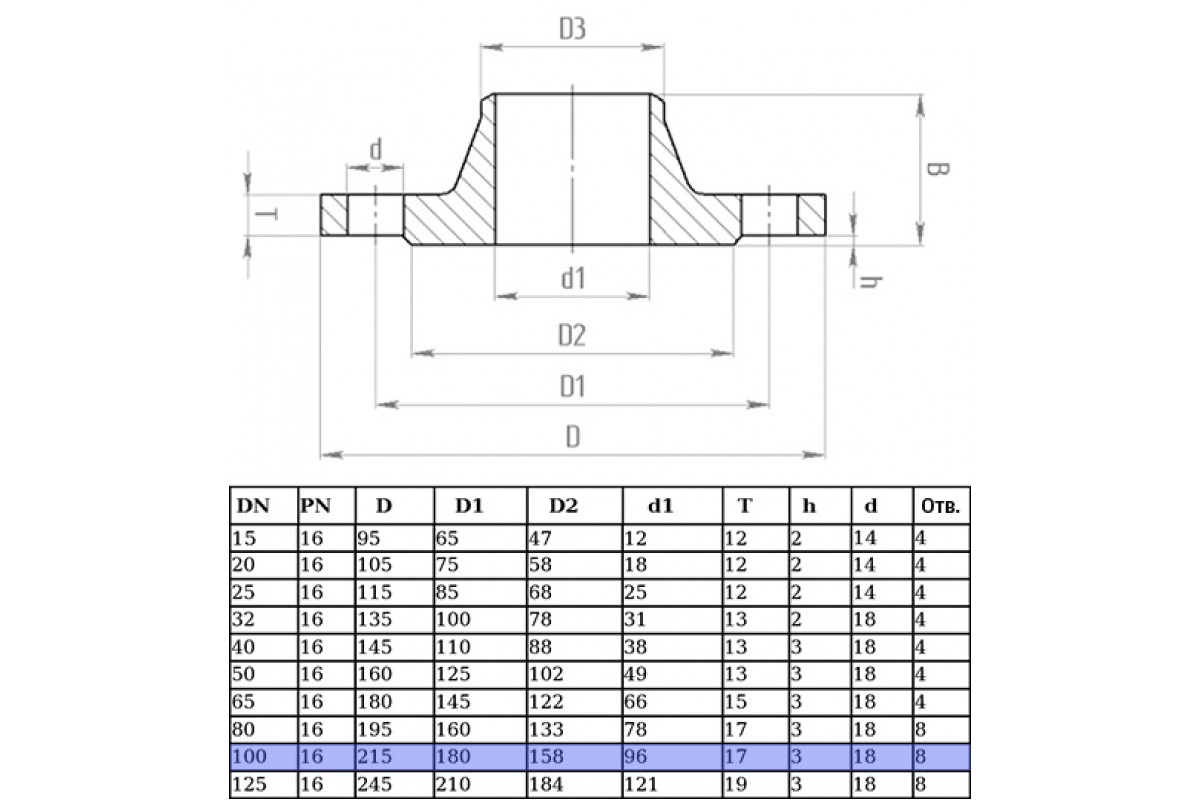

Параметры фланцев ГОСТ 33259-2015

Наименование Dy, мм	Испол нение	Тип фланца	Давление Ру, МПа	Наименование Dy, мм	Испол нение	Тип фланца	Давление Ру, МПа
фланец Ду10	A, B, E, F, C, D, K, J	01, 02, 11	1	фланец Ду15	A, B, E, F, C, D, K, J	01, 02, 11	1
		01, 02, 03, 04, 11	2,5			01, 02, 03, 04, 11	2,5
		01, 02, 03, 04, 11	6			01, 02, 03, 04, 11	6
		01, 02, 03, 04, 11	10			01, 02, 03, 04, 11	10
		01, 02, 03, 04, 11	16			01, 02, 03, 04, 11	16
		01, 02, 03, 04, 11	25			01, 02, 03, 04, 11	25
		11	40			11	40
		11	63			11	63
		11	100			11	100
		11	160			11	160
		11	250			11	250
фланец Ду20	A, B, E, F, C, D, K, J	01, 02, 11	1	фланец Ду25	A, B, E, F, C, D, K, J	01, 02, 11	1
		01, 02, 03, 04, 11	2,5			01, 02, 03, 04, 11	2,5
		01, 02, 03, 04, 11	6			01, 02, 03, 04, 11	6
		01, 02, 03, 04, 11	10			01, 02, 03, 04, 11	10
		01, 02, 03, 04, 11	16			01, 02, 03, 04, 11	16
		01, 02, 03, 04, 11	25			01, 02, 03, 04, 11	25
		11	40			11	40
		11	63			11	63
		11	100			11	100
		11	160			11	160
		11	200			11	200
		11	250			11	250
фланец Ду32	A, B, E, F, C, D, K, J	01, 02, 11	1	фланец Ду40	A, B, E, F, C, D, K, J	01, 02, 11	1
		01, 02, 03, 04, 11	2,5			01, 02, 03, 04, 11	2,5
		01, 02, 03, 04, 11	6			01, 02, 03, 04, 11	6
		01, 02, 03, 04, 11	10			01, 02, 03, 04, 11	10
		01, 02, 03, 04, 11	16			01, 02, 03, 04, 11	16
		01, 02, 03, 04, 11	25			01, 02, 03, 04, 11	25
		11	40			11	40
		11	63			11	63
		11	100			11	100
		11	160			11	160
		11	200			11	200
		11	250			11	250
фланец Ду50	A, B, E, F, C, D, K, J	01, 02, 11	1	фланец Ду65	A, B, E, F, C, D, K, J	01, 02, 11	1
		01, 02, 03, 04, 11	2,5			01, 02, 03, 04, 11	2,5
		01, 02, 03, 04, 11	6			01, 02, 03, 04, 11	6
		01, 02, 03, 04, 11	10			01, 02, 03, 04, 11	10
		01, 02, 03, 04, 11	16			01, 02, 03, 04, 11	16
		01, 02, 03, 04, 11	25			01, 02, 03, 04, 11	25
		11	40			11	40
		11	63			11	63
		11	100			11	100
		11	160			11	160
		11	200			11	200
		11	250			11	250
фланец Ду80	A, B, E, F, C, D, K, J	01, 02, 11	1	фланец Ду100	A, B, E, F, C, D, K, J	01, 02, 11	1
		01, 02, 03, 04, 11	2,5			01, 02, 03, 04, 11	2,5
		01, 02, 03, 04, 11	6			01, 02, 03, 04, 11	6
		01, 02, 03, 04, 11	10			01, 02, 03, 04, 11	10
		01, 02, 03, 04, 11	16			01, 02, 03, 04, 11	16
		01, 02, 03, 04, 11	25			01, 02, 03, 04, 11	25
		11	40			11	40
		11	63			11	63
		11	100			11	100
		11	160			11	160
		11	200			11	200
		11	250			11	250
фланец Ду125	A, B, E, F, C, D, K, J	01, 02, 11	1	фланец Ду150	A, B, E, F, C, D, K, J	01, 02, 11	1
		01, 02, 03, 04, 11	2,5			01, 02, 03, 04, 11	2,5
		01, 02, 03, 04, 11	6			01, 02, 03, 04, 11	6
		01, 02, 03, 04, 11	10			01, 02, 03, 04, 11	10
		01, 02, 03, 04, 11	16			01, 02, 03, 04, 11	16
		01, 02, 03, 04, 11	25			01, 02, 03, 04, 11	25
		11	40			11	40
		11	63			11	63
		11	100			11	100
		11	160			11	160
		11	200			11	200
		11	250			11	250
фланец Ду200	A, B, E, F, C, D, K, J	01, 02, 11	1	фланец Ду250	A, B, E, F, C, D, K, J	01, 02, 11	1
		01, 02, 03, 04, 11	2,5			01, 02, 11	2,5
		01, 02, 03, 04, 11	6			01, 02, 11	6
		01, 02, 03, 04, 11	10			01, 02, 03, 04, 11	10
		01, 02, 03, 04, 11	16			01, 02, 03, 04, 11	16
		01, 02, 03, 04, 11	25			01, 02, 03, 04, 11	25
		11	40			11	40
		11	63			11	63
		11	100			11	100
		11	160			11	160
		11	200			11	200
		11	250			11	250
фланец Ду300	A, B, E, F, C, D, K, J	01, 02, 11	1	фланец Ду350	A, B, E, F, C, D, K, J	01, 02, 11	1
		01, 02, 11	2,5			01, 02, 11	2,5
		01, 02, 11	6			01, 02, 11	6
		01, 02, 03, 04, 11	10			01, 02, 03, 04, 11	10
		01, 02, 03, 04, 11	16			01, 02, 03, 04, 11	16
		01, 02, 03, 04, 11	25			01, 02, 03, 04, 11	25
		11	40			11	40
		11	63			11	63
		11	100			11	100
		11	160			11	160
фланец Ду400	A, B, E, F, C, D, K, J	01, 02, 11	1	фланец Ду450	A, B, E, F, C, D, K, J	01, 02, 11	1
		01, 02, 11	2,5			01, 02, 11	2,5
		01, 02, 11	6			01, 02, 11	6
		01, 02, 03, 04, 11	10			01, 02, 03, 04, 11	10
		01, 02, 03, 04, 11	16			01, 02, 03, 04, 11	16
		01, 02, 03, 04, 11	25			01, 02, 03, 04, 11	25
		11	40			11	40
		11	63			11	63
		11	100			11	100
		11	160	фланец Ду700	A, B, E, F, C, D, K, J	01, 11	1
фланец Ду600	A, B, E, F, C, D, K, J	01, 11	1			01, 11	2,5
		01, 02, 11	2,5			01, 11	6
		01, 02, 11	6			01, 11	10
		01, 02, 03, 04, 11	10			01, 11	16
		01, 02, 03, 04, 11	16			01, 11	25
		01, 02, 03, 04, 11	25			11	40
		11	40			11	63
		11	63	фланец Ду900	A, B, E, F, C, D, K, J	01, 11	1
фланец Ду800	A, B, E, F, C, D, K, J	01, 11	1			01, 11	2,5
		01, 11	2,5			01, 11	6
		01, 11	6			01, 11	10
		01, 11	10			01, 11	16
		01, 11	16			11	25
		01, 11	25			11	40
		11	40			11	63
		11	63	фланец Ду1200	A, B, E, F, C, D, K, J	01, 11	1
фланец Ду1000	A, B, E, F, C, D, K, J	01, 11	1			01, 11	2,5
		01, 11	2,5			01, 11	6
		01, 11	6			01, 11	10
		01, 11	10			01, 11	16
		01, 11	16			11	25
		11	25			11	40
		11	40			11	63
		11	63	фланец Ду1600	A, B, E, F, C, D, K, J	01, 11	1
фланец Ду1400	A, B, E, F, C, D, K, J	01, 11	1			01, 11	2,5
		01, 11	2,5			01, 11	6
		01, 11	6			01, 11	10
		01, 11	10			11	16
		11	16			11	25
		11	25			11	40
		11	40	фланец Ду2000	A, B, E, F, C, D, K, J	01	1
фланец Ду1800	A, B, E, F, C, D, K, J	01	1			01, 11	2,5
		01, 11	2,5			01, 11	6
		01, 11	6			11	10
		11	10			11	16
		11	16			11	25
		11	25	фланец Ду2400	A, B, E, F, C, D, K, J	01	1
фланец Ду2200	A, B, E, F, C, D, K, J	01	1			01, 11	2,5
		01, 11	2,5			11	6
		11	6			11	10
		11	10	фланец Ду2800	A, B, E, F, C, D, K, J	11	2,5
фланец Ду2600	A, B, E, F, C, D, K, J	11	2,5			11	6
		11	6			11	10
		11	10	фланец Ду3000	A, B, E, F, C, D, K, J	11	2,5
фланец Ду3200	A, B, E, F, C, D, K, J	11	2,5			11	6
		11	6			11	10
фланец Ду3400	A, B, E, F, C, D, K, J	11	2,5	фланец Ду3600	A, B, E, F, C, D, K, J	11	2,6
		11	6			11	6
фланец Ду3800	A, B, E, F, C, D, K, J	11	2,5	фланец Ду4000	A, B, E, F, C, D, K, J	11	2,5

Купить в компании ООО СИС стальные фланцы высокого качества, подтвержденного сертификатом завода изготовителя по привлекательной цене со склада в СПб или с доставкой на объект заказчика в короткий срок или под заказ.

Крепление фланцев осуществляется с использованием болтов / шпилек, гаек и шайб. Крепеж подбирают исходя из диаметра болтового отверстия фланца. Для достижения максимальной герметичности фланцевого соединения между фланцев устанавливают уплотнение (прокладку) из паронита или резины.



Вернуться в раздел Фланцы

За годы успешной работы предприятие ООО Системы Инженерного Снабжения приобрела бесценный опыт, о чем свидетельствуют лестные отзывы наших клиентов. Посмотреть фото компании ООО СИС можно в разделе «Фотогалерея».

Скачать прайс-лист на стальные фланцы или узнать цену таких фланцев можно на нашем сайте ООО СИС в разделе ПРАЙС-ЛИСТ.

 По желанию заказчика наша компания доставит в минимальные сроки и по низкой цене стальные свободные фланцы на приварном кольце по Санкт-Петербургу, Ленинградской области или в любую точку России. При необходимости на нашем складе можно осуществить резку, снятие торцов и нарезку фасок, сборку и упаковку комплектующих.

 В случае, если у Вас возникли вопросы при оформлении заказа, Вы всегда можете обратиться к нашим специалистам по тел. 8(921)391-4842, 8(911)114-2936 Елена или воспользовавшись онлайн-консультантом на сайте на E-mail: [email protected].

Наш опыт — ваше преимущество! Опыт. Качество. Надежность. Выбор профессионалов.

Выбор воротникового фланца по параметрам

Монтаж участков трубопроводов и подключение различной запорно-регулирующей арматуры, насосного и измерительного оборудования производится посредством фланцевых соединений. Фланцы — стальные диски с отверстиями по периметру для болтов или шпилек. В центральной части фланца просверлено отверстие, диаметр которого точно соотвествует проходному сечению трубопровода — установленные фланцы не создают гидродинамического сопротивления движению среды.

Фланец воротниковый — разновидность стальных фланцев приварного типа. Он рассчитан на работу в трубопроводах с высоким давлением и температурой среды. От обычного приварного фланца, воротниковый отличается наличием специального выступа в центральной части. Выступ сделан в форме усеченного конуса. Его роль состоит в снижении давления на сварной шов и увеличении прочности зоны стыка.

• Стальные воротниковые фланцевые соединения используются для:
• Монтажа водо и газопроводов с давлением до 20 МПа.
• Герметичного стыкования участков трубы и соединения валов.
• Присоединения насосов, автоматики, механизмов.
• Установки затворов дискового типа.

Особенности монтажа

Фланцы воротникового типа привариваются к срезу трубы, с противоположной стороны, на соседнем участке, находится такой же фланец. После установки между ними специальных уплотнителей, в отверстия вставляются болты и затягиваются с определенным моментом силы. Получается прочное разъемное соединение. В случае необходимости замены прокладки, ремонта или отключения участка, гайки отвинчиваются, и детали трубопровода разъединяются. Многократное использование фланцевых соединений — одна из причин их популярности, наряду с прочностью и высокой надежностью.

Стандартные размеры фланцев

Купить фланцы стальные можно для труб всех стандартных диаметров с любой толщиной стенки. Документ, регулирующий параметры изделий —  ГОСТ 12821-80. В нем предусмотрено, что приварные детали этого типа предназначены для эксплуатации в трубопроводах, работающих под давлениями 0,1 — 20,0 МПа, при температурах – 253 … +600 °С. Типоразмеры фланцев находятся в диапазоне 10-1600 мм условного прохода. Размеры регулируются ГОСТ12815-80(2001). Кроме того, используется 9 вариантов исполнения фланцев, что позволяет выбрать идеально соответствующий конкретным условиям использования.

Материал изготовления деталей — стали марок ст.20, 09Г2С, 15Х5М, (08)12Х18Н10Т, 10Х17Н13М2Т. Такой широкий выбор материалов обусловлен необходимостью использования деталей для работы с разными средами и в широком диапазоне давлений и температур.

Маркировка фланцев

Большое количество артикулов изделий вызывает необходимость их точной маркировки. Стандартное обозначение детали состоит из ряда цифр и букв, например, 1-100-16 15Х5М ГОСТ 12821-80. Читать его следует так:

• 1 – типоразмер фланца по ГОСТ 12815-80.
• 100 — диаметр условного прохода в мм.
• 16 — условное давление в МПа.
• 15Х5М — марка стали.
• ГОСТ 12821-80 — изготовление по требованиям стандарта.
• Типоразмеры показывают особенности стыкуемых деталей. 1 типоразмер предназначен для использования в нормальных условиях, остальные 8 — для различных экстремальных условий по давлению, температуре и особенностям среды.

Наше предприятие изготовляет все разновидности воротниковых фланцев для использования во всех сферах промышленности. Типоразмеры изделий, которые мы производим, показаны в таблице. Чтобы купить воротниковые фланцы достаточно заполнить стандартную форму на сайте. Если детали на складе нет, и требуется ее изготовление, то выполнение заказа занимает не более 1 часа.

Фланцы воротниковые ГОСТ 12821-80 с силикатно-эмалевым покрытием

Производство стальных фланцев с силикатно-эмалевым покрытием

Деталь используют для создания герметичного стыка труб, патрубков, присоединения к трубопроводам задвижек, сосудов, резервуаров и прочего трубопроводного оборудования.

Конструкционно она представляет собой металлический диск с отверстиями для прохода рабочих потоков и болтов. Имеет характерный выступ в форме «воротника», который позволяет соединять арматуру встык методом сварки. ГОСТ 12821-80 регламентирует изготовление воротниковых фланцев, устанавливает размеры, технические требования.

СЭП наносят на трубодеталь с двух сторон в один или несколько слоев в зависимости от требований заказчика, условий эксплуатации. Минимальная толщина изоляции составляет 200 мкм.

Эмалирование обеспечивает арматуре:

• коррозионную стойкость;
• устойчивость к высокоагрессивным средам;
• гладкость покрытия;
• сохранность от оседания отложений.

Допускается использование эмалированных деталей при транспортировке продуктов температурой от −60 до +350⁰C ‒ в зависимости от типа применяемого покрытия.

Виды СЭП

Существует три основных типа состава:

• СЭК ‒ создает гладкую поверхность, увеличивает пропускную способность соединительного элемента, при нанесении не используют грунтовку;
• СЭКА ‒ обеспечивает повышенную износостойкость, предотвращает механические деформации фланцев, наносят в два слоя;
• СЭКО ‒ многослойное с покровной эмалью, коррозионностойкая изоляция предназначена для работы в средах повышенной агрессивности.

Обработанные трубодетали применяют при укладке надземных и подземных трубопроводных конструкций на нефтяных и газовых промыслах. Также используют при возведении теплотрасс, растворопроводных систем пожаротушения, трубопроводов питьевого и технического водоснабжения.

Мы изготавливаем продукцию по ТУ 1396-001-745201001-15, ТУ 14-2Р-405-2006, ТУ 1396-002-17213088-2011, ТУ 1390-001-012597858-96, ТУ 1396-002-12584880-2016.

Фланец прямоугольный из еврошины (шины) для воздуховодов

1. Общие положения

САЙТ (далее — «мы», «нас» или «наш») считает своим долгом защищать конфиденциальность личной информации клиентов, которые могут быть идентифицированы каким-либо образом, и которые посещают веб-сайт (далее — «Сайт») и пользуются его услугами (далее — «Сервисы»). Поправки к настоящей Политике конфиденциальности будут размещены на Сайте и/или в Сервисах и будут являться действительными сразу после публикации. Ваше дальнейшее использование Сервисов после внесения любых поправок в Политике конфиденциальности означает Ваше принятие данных изменений.

2. Согласие на сбор и использование информации

Когда Вы присоединяетесь к нам, как пользователь наших Сервисов, мы просим предоставить личную информацию, которая будет использоваться для активации Вашей Учетной записи, предоставления Вам Сервисов, взаимодействия с Вами по поводу состояния Вашей Учетной записи, и для других целей, изложенных в настоящей Политике конфиденциальности. Ваше имя, ссылки на ваши страницы в социальных сетях, номер телефона, адрес электронной почты, данные и некоторые другие сведения о Вас могут потребоваться нам для оперативной связи с Вами.

Предоставляя личную информацию нам, и, сохранив тем самым возможность с нашей стороны предоставлять Вам услуги, Вы добровольно соглашаетесь на сбор, использование и раскрытие такой личной информации, которая указана в данной Политике конфиденциальности. Не ограничивая вышесказанное, мы можем время от времени уточнять информацию о Вашем согласии в процессе сбора, использования или раскрытия Вашей личной информации в конкретных обстоятельствах. Иногда Ваше согласие будет подразумеваться через Ваше взаимодействие с нами, если цель сбора, использования или раскрытия информации очевидна, и Вы добровольно предоставляете эту информацию.

Мы можем использовать Вашу личную информацию или данные Учетной записи для следующих целей:

• Для предоставления Вам Сервисов и для улучшения качества Сайта и Сервисов;
• Для предоставления информации Вам, чтобы Вы могли использовать Сайт и Сервисы более эффективно;
• Для общения с Вами с целью информирования об изменениях или дополнениях к Сервисам, или о наличии любых услуг, которые мы предоставляем;
• Для оценки уровня обслуживания, мониторинга трафика и показателя популярности различных вариантов обслуживания;
• Для осуществления наших маркетинговых мероприятий;
• Для соблюдения данной Политики конфиденциальности;
• Чтобы ответить на претензии в отношении любого нарушения наших прав или прав любых третьих лиц;
• Чтобы соответствовать Вашим запросам по обслуживанию клиентов;
• Для защиты прав, собственности и личной безопасности Вас, нас, наших пользователей и общественности, и как этого требуется по Закону.

Иногда мы можем оповещать Вас по поводу наших продуктов, услуг, новостей и событий. У Вас есть возможность не получать эту информацию. Мы предоставляем возможность отказаться от всех почтовых сообщений подобного рода, или приостановить оповещения с описанными выше целями, если Вы свяжетесь с нами и подтвердите желание не сообщать Вам данную информацию.

3. Права на Вашу информацию

У Вас есть право на доступ и редактирование Вашей информации в любое время через Сервисы сайта.

4. Раскрытие информации

Мы будем раскрывать Вашу личную информацию третьим лицам только в соответствии с Вашими инструкциями или в случае необходимости для того, чтобы предоставить Вам определенный сервис, или по другим причинам в соответствии с действующим законодательством в отношении конфиденциальности. Как правило, мы не осуществляем и не будем продавать, сдавать в аренду, распространять или раскрывать Вашу личную информацию без предварительного получения Вашего разрешения или без указания необходимых условий для этих действий в настоящей Политике конфиденциальности. Публичная информация, которая доступна о Вас в открытом доступе, такая как имя, фамилия, ссылки на ваши личные страницы в социальных сетях и прочее, и которая может быть получена любым другим способом без наших Сервисов, в частности через социальные сети, может быть передана нами третьим лицам без Вашего согласия.

5. Обезличенные данные

Мы также можем использовать Вашу личную информацию для получения Обезличенных данных для внутреннего пользования и для обмена с другими лицами на выборочной основе. “Обезличенные данные” означают данные, которые были лишены уникальной информации для потенциального выявления клиентов, целевых страниц или конечных пользователей, и которые были изменены или объединены для предоставления обобщенной, анонимной информации. Ваша личность и личная информация будет храниться анонимно в Обезличенных данных.

6. Ссылки

Сайт может содержать ссылки на другие сайты, и мы не несем ответственности за политику конфиденциальности или содержание данных сайтов. Мы рекомендуем Вам ознакомиться с политикой конфиденциальности связанных сайтов. Их политика конфиденциальности и деятельность могут отличаться от наших Политики конфиденциальности и деятельности.

7. Cookies и логгирование

Мы используем «куки» (cookies) и «логи» (log files) для отслеживания информации о пользователях. Cookies являются небольшими по объему данными, отправленными Веб-сервером через Ваш веб-клиент и хранящимися на Вашем устройстве. Мы используем cookies для отслеживания вариантов страниц, которые видел посетитель, для подсчета нажатий сделанных посетителем на том или ином варианте страницы, для мониторинга трафика и для измерения популярности сервисных настроек. Мы будем использовать данную информацию, чтобы предоставить Вам релевантные данные и услуги. Данная информация также позволяет нам убедиться, что посетители видят именно ту целевую страницу, которую они ожидают увидеть.

8. Передача собственности или бизнеса

В случае смены владельца или другой передачей бизнеса, такой как слияние, поглощение или продажа наших активов, Ваша информация может быть передана в соответствии с применимыми законами о конфиденциальности.

9. Безопасность

С целью поддержания деловой репутации и обеспечения выполнения норм федерального законодательства Мы считаем важнейшей задачей обеспечение легитимности обработки и безопасности персональных данных субъектов в наших бизнес-процессах.

Обработка персональных данных основана на следующих принципах:

• законности целей и способов обработки персональных данных и добросовестности;
• соответствия целей обработки персональных данных целям, заранее определенным и заявленным при сборе персональных данных, а также нашим полномочиям;
• соответствия объема и характера обрабатываемых персональных данных, способов обработки персональных данных целям обработки персональных данных;
• достоверности персональных данных, их актуальности и достаточности для целей обработки, недопустимости обработки избыточных по отношению к целям сбора персональных данных;
• легитимности организационных и технических мер по обеспечению безопасности персональных данных;
• стремления к постоянному совершенствованию системы защиты персональных данных.

10. Требования по обеспечению безопасности персональных данных

С целью обеспечения безопасности персональных данных при их обработке мы реализуем требования следующих нормативных документов РФ в области обработки и обеспечения безопасности персональных данных:

• Федеральный закон от 27.07.2006 г. № 152-ФЗ «О персональных данных»;
• Постановление Правительства Российской Федерации от 01.11.2012 г. № 1119 «Об утверждении требований к защите персональных данных при их обработке в информационных системах персональных данных»;
• Постановление Правительства Российской Федерации от 15.09.2008 г. № 687 «Об утверждении Положения об особенностях обработки персональных данных, осуществляемой без использования средств автоматизации».

Пожалуйста, помните, что Вы контролируете те данные, которые Вы сообщаете нам при использовании Сервисов. В конечном счете Вы несете ответственность за сохранение в тайне Вашей личности и/или любой другой личной информации, находящейся в Вашем распоряжении в процессе пользования Сервисами. Всегда будьте осторожны и ответственны в отношении Вашей личной информации.

11. Вы подтверждаете согласие с рассылкой Вам СМС сообщений

С целью информирования о новых акциях и скидках мы можем проводить СМС рассылку клиентам. От СМС рассылки Вы можете описаться в любой момент.

Дата обновления: 01.09.2017 г.

ГОСТ 33259 2015 фланцы, типы фланцев ГОСТ 33259 2015

Стандартом установлены конструкция и размеры стальных и чугунных фланцев; определены типы фланцев, типы форм уплотнительных поверхностей, технические требования к изготовлению, маркировке, испытаниям и контролю.

В ГОСТ 33259-2015 входит 6 типов фланцев. Наименования первых 4-х начинаются одинаково ─ фланец стальной плоский, это:

Фланец стальной плоский приварной – тип 01

Фланец стальной плоский свободный на приварном кольце – тип 02

Фланец стальной плоский свободный на отбортовке – тип 03

Фланец стальной плоский свободный на хомуте под приварку – тип 04

Остальные (воротниковые)

Фланец стальной приварной встык – тип 11

Фланец корпуса арматуры – тип 21

Фланцы корпуса арматуры могут быть литыми стальными и литыми из чугуна ─ серого или ковкого, они являются неотъемлемой частью самой арматуры.

Фланцы стальные плоские приварные

Монтаж трубы производится при помощи сварки, труба вставляется в отверстие фланца и обваривается по периметру.

Фланец стальной приварной встык

Присоединяется одним сварным швом, соединяющим встык торец трубы и выступ (воротник) фланца поэтому эти фланцы ещё называют воротниковыми.

В соответствии с ГОСТ 33259-2015 для типов 01, 02, 11 и 21 существуют два ряда размеров. Ряд 1 является предпочтительным.

Рекомендуемая новым ГОСТ 33259-2015 маркировка фланцев несколько отлична от установленной в ГОСТ 12820-80, ГОСТ 12821-80



Фланцы 33259 2015 купить вы можете у нас по самой выгодной цене с БЕСПЛАТНОЙ ДОСТАВКОЙ до транспортной компании!

Контроль качества изделий! Звоните! +7 (342) 204-52-81, 204-52-86, 204-52-91

E-mail: [email protected]

Маркировка стальных фланцев, фитингов для стыковой сварки, стальных труб, клапанов, крепежных изделий

Идентификация компонентов

Кодекс ASME B31.3 требует выборочной проверки материалов и компонентов на соответствие перечисленным спецификациям и стандартам. B31.3 также требует, чтобы эти материалы не имели дефектов. Стандарты и спецификации компонентов имеют различные требования к маркировке.

MSS SP-25 стандарт

MSS SP-25 — наиболее часто используемый стандарт маркировки.Он содержит множество конкретных требований к маркировке, которые слишком длинны, чтобы перечислять их в этом приложении; пожалуйста, обратитесь к нему, если необходимо проверить маркировку на компоненте.

Название и требования

Стандартная система маркировки клапанов, фитингов, фланцев и соединений

1. Название или торговая марка производителя
2. Номинальное обозначение
3. Обозначение материала
4. Обозначение расплава — согласно спецификации
5. Идентификация трима клапана — клапаны только при необходимости
6. Обозначение размера
7. Обозначение резьбовых концов
8. Обозначение торцевого соединения с кольцевым соединением
9. Допустимое отсутствие маркировки

Особые требования к маркировке

• Требования к маркировке фланцев, фланцевых фитингов и фланцевых соединений
• Требования к маркировке резьбовых фитингов и накидных гаек
• Требования к маркировке фитингов и соединений для сварки и пайки
• Требования к маркировке клапанов из цветных металлов
• Требования к маркировке чугунных клапанов
• Требования к маркировке клапанов из ковкого чугуна
• Требования к маркировке стальных клапанов

Требования к маркировке стальных труб (некоторые примеры)

ASTM A53
Труба стальная, черная и горячеоцинкованная, оцинкованная, сварная и бесшовная

1. Наименование производителя производителя
2. Вид трубы (e.грамм. ERW B, XS)
3. Номер спецификации
4. Длина

ASTM A106
Бесшовные трубы из углеродистой стали для работы при высоких температурах

1. Требования к маркировке A530 / A530M
2. Число плавки
3. Маркировка Hydro / NDE
4. «S» для дополнительных требований, как указано (отожженные трубы без напряжения, испытание под давлением на воздухе и стабилизирующая термообработка)
5. Длина
6. График номер
7. Масса для NPS 4 и более

ASTM A312
Стандартные технические условия для общих требований к специализированным трубам из углеродистой и легированной стали

1. Требования к маркировке A530 / A530M
2. Частный идентификационный знак производителя
3. Бесшовные или сварные

ASTM A530 / A530A
Стандартные технические условия для общих требований к специализированным трубам из углеродистой и легированной стали

1. Наименование производителя
2. Класс технических характеристик

Требования к маркировке Фитинги (некоторые примеры)

ASME B16.9
Фитинги для стыковой сварки из кованой стали заводского изготовления

1. Название или торговая марка производителя
2. Идентификация материала и продукта (символ марки ASTM или ASME)
3. «WP» в условном обозначении
4. Номер спецификации или номинальная толщина стенки
5. NPS

ASME B16.11
Кованые фитинги для раструбной сварки и резьбовые

1. Название или торговая марка производителя
2. Идентификация материала в соответствии с соответствующим ASTM
3. Знак соответствия продукции, «WP» или «B16»
4. Обозначение класса — 2000, 3000, 6000 или 9000

Если размер и форма не позволяют использовать все вышеперечисленные маркировки, они могут быть опущены в порядке, обратном указанному выше.

MSS SP-43
Фитинги для стыковой сварки из нержавеющей стали

1. Название или торговая марка производителя
2. «CR» с последующим обозначением материала ASTM или AISI
3. Номер спецификации или обозначение номинальной толщины стенки
4. Размер

Требования к маркировке Клапаны (некоторые примеры)

Стандарт API 602
Компактные стальные задвижки — фланцевые, резьбовые, приварные и удлиненные

1. Клапаны должны иметь маркировку в соответствии с требованиями ASME B16.34
2. Каждый клапан должен иметь коррозионно-стойкую металлическую идентификационную табличку со следующей информацией:
   — Производитель
   — Номер модели, типа или рисунка производителя
   — Размер
   — Допустимое номинальное давление при 100 ° F
   — Материал корпуса
   — Материал трима
3. Корпуса клапанов должны иметь следующую маркировку:
   — Клапаны с резьбой или под приварку — 800 или 1500
   — Клапаны с фланцевым концом — 150, 300, 600 или 1500
   — Клапаны под приварку — 150, 300, 600, 800 или 1500

ASME B16.34
Клапаны — фланцевые, резьбовые и приварные

1. Название или торговая марка производителя
2. Материал корпуса клапана Литые клапаны — количество плавок и марка материала Кованые или изготовленные клапаны — Спецификация ASTM и класс
3. Рейтинг
4. Размер
5. Если размер и форма не допускают всех вышеперечисленных маркировок, они могут быть опущены в порядке, обратном указанному выше
6. Для всех клапанов на паспортной табличке должно быть указано допустимое номинальное давление при 100F и другие обозначения, требуемые MSS SP-25

Требования к маркировке Крепежные изделия (некоторые примеры)

ASTM 193
Спецификация материалов болтовых соединений из легированной и нержавеющей стали для работы при высоких температурах

1. Маркировочные или идентификационные символы производителя должны наноситься на один конец шпилек диаметром 3/8 дюйма и более, а на головки болтов диаметром 1/4 дюйма и более

ASTM 194
Спецификация гаек из углеродистой и легированной стали для болтов для работы при высоком давлении и высоких температурах

1. Идентификационный знак производителя.2. марка и процесс изготовления (например, 8F обозначает гайки горячей или холодной ковки)

Типы методов маркировки

Существует несколько методов маркировки трубы, фланца, фитинга и т. Д., Например:

Штамповка
Процесс, при котором гравированный штамп используется для резки и штамповки (оставления отпечатка)

Paint Stencilling
Создает изображение или узор путем нанесения пигмента на поверхность поверх промежуточного объекта с зазорами в нем, которые создают узор или изображение, позволяя пигменту достигать только некоторых частей поверхности.

Другие методы: рулонное тиснение, чернильная печать, лазерная печать и т. Д.

Маркировка стальных фланцев

Источник изображения принадлежит: http://www.weldbend.com/

Маркировка фитингов для стыковой сварки

Источник изображения принадлежит: http://www.weldbend.com/

Маркировка стальных труб

Маркировка фланцев, фланец ANSI (ASME) B16.5, фланец AWWA C207, фланец ANSI B16.47, фланец JIS, фланец BS4504, фланец DIN EN1092-1 | Компания Jinan Hyupshin Flanges Co., ООО

Маркировка стальных фланцев. В каждом стандарте есть четкие требования к стилю маркировки стальных фланцев, обычно маркировочные слова включают логотип продавца, логотип покупателя (OEM), стандартное название, тип фланца, давление (номинальное) фланца, размер фланца, материал фланца, место происхождения, номер плавки и другие слова.Если фланцы ремонтируются сваркой, на фланцах должна быть нанесена отметка, показывающая, что этот фланец отремонтирован сваркой. Если размеры фланца (OD, ID, PCD, толщина, количество отверстий, диаметр отверстий, допуск и т. Д.) Отличаются от нормального размера, он также должен иметь отметку на фланцах, где он отличается от нормального размера. Еще одно важное место — это номер плавки, это база для каждой детали фланца. По номеру плавки мы можем отследить проблемные фланцы от материала фланцев и следующего процесса. Стиль маркировки фланцев по европейским стандартам, нормам DIN, UNI, EN 1092-1 и т. Д. e.грамм. ЛОГОТИП, EN 1092-1, ТИП 01, PN16, DN80, 88.9, P265GH, ТЕПЛОВОЕ ЧИСЛО, СДЕЛАНО В КИТАЕ Стиль маркировки фланцев по стандартам ANSI, ASME, норм ANSI, ASME, AWWA и т. Д. например ЛОГОТИП, ASME B16.5, КЛАСС 150 #, SLIP-ON RF, A105, ТЕПЛОНОМЕР, СДЕЛАНО В КИТАЕ Стиль маркировки для стандартов JIS, KS и т. Д., Специально с маркировкой KS Mark эл.грамм. ЛОГОТИП, JIS B2220, 5K, 80A, SOP, SF440A, ТЕПЛОВОЙ НОМЕР, МАРКА KS, СДЕЛАНО В КИТАЕ Стиль маркировки для норм BS 4504 и т. Д. например ЛОГОТИП, BS 4504, СВАРНАЯ ШЕЯ, PN40, DN80, RSt37.2, ТЕПЛОВОЕ ЧИСЛО, СДЕЛАНО В КИТАЕ Стиль маркировки по ГОСТ 12820, ГОСТ 12821 норм и т. Д. эл.грамм. ЛОГОТИП, ГОСТ 12820, PN1.6MPA, DN80, Q235B, ТЕПЛОВОЕ ЧИСЛО, СДЕЛАНО В КИТАЕ Стиль маркировки для норм SABS 1123, SANS 1123 и т. Д. например ЛОГОТИП, SABS 1123, КЛАСС 4000/3, NB80, A105, ТЕПЛОНОМЕР, СДЕЛАНО В КИТАЕ • Также можем нанести на фланцы любые слова и простой логотип по желанию покупателя.Обычный метод маркировки — это использование маркировочной машины для стальных штампов, при этом на фланцах будут оставлены отступы слов и логотипа глубиной 1 мм или более. Другой метод маркировки — это использование лазерной маркировки и машины для электрохимической маркировки коррозии, у нас обоих есть машина для маркировки 3 для использования.

Маркировка — фланцы ASTM A694, фланцы A694 F42, F52, F60, F65, F70

ДЛЯ СТАЛЬНЫХ ТРУБ
Общие требования — ASTM A530
1. На каждой длине трубы должно быть четко указано название или торговая марка производителя, номер спецификации (год выпуска не требуется) и марка. Маркировка должна начинаться примерно в 12 дюймах [300 мм] от конца каждой длины трубы. Для трубы менее NPS 2 и трубы менее 3 футов [1 м] в длину требуемая информация может быть нанесена на бирку, надежно прикрепленную к связке или коробке, в которой поставляются трубы.
2. Для труб из аустенитной стали маркировочная краска или чернила не должны содержать никаких вредных металлов или солей металлов, таких как цинк, свинец или медь, которые вызывают коррозию при нагревании.
3. Трубы, отремонтированные под сварку, должны иметь маркировку WR.
4. Когда указано, что определенные требования спецификации, принятой Комитетом ASME по котлам и сосудам под давлением, должны быть выполнены покупателем после получения материала, производитель должен указать, что все требования спецификации не были выполнены. завершается буквой, такой как X, Y или Z, сразу после номера спецификации.
5. Штриховое кодирование. В дополнение к требованиям пунктов 1, 2, 3, 4 и 5 штриховое кодирование допустимо в качестве дополнительного метода идентификации.Покупатель может указать в заказе конкретную систему штрихового кодирования, которая будет использоваться.

ASTM A53
1. Название или торговая марка производителя,
2 . Номер спецификации (год и дата не требуется),
3. Размер (NPS и весовой класс, номер спецификации или указанная толщина стенки; или указанный внешний диаметр и указанная толщина стенки
),
4. Марка (A или B),
5. Тип трубы (F, E или S),
6. Испытательное давление, только бесшовная труба,
7. Неразрушающий электрический контроль, только бесшовная труба. (В соответствии с таблицей ниже)

	NDE	Маркировка
Есть	Нет	Испытательное давление
Нет	Есть	NDE
Нет	Нет	NH
Есть	Есть	Испытательное давление / NDE

ДЛЯ СТАЛИ F ЯСЫ И ТРУБНЫЕ ФИТИНГИ MSS SP-25
1. Название или товарный знак производителя,
2. Обозначение материала,
3. Обозначение номинала,
4. Размер,
5. Номер кольца фланца с кольцевым соединением, если применимо,
6. Расплав удостоверение личности (если указано)

ДЛЯ СТАЛЬНЫХ КЛАПАНОВ MSS SP-25
Маркировка корпуса.
Следующая маркировка должна быть отлита, штампована, выкована или выгравирована на корпусе клапана или на постоянно прикрепленной маркированной табличке (примечание).Маркировка, стираемая во время производства, может быть заменена наплавкой, штамповкой, гравировкой или прочно прикрепленными маркированными пластинами по усмотрению производителя.
1. Название или товарный знак производителя,
2. Обозначение материала,
3. Обозначение номинала,
4. Идентификация плавки,
5. Номинальный размер трубы,
6. Идентификация резьбы , при необходимости,
7. Идентификационный номер кольцевого соединения, если применимо,
8. Допускается дополнительная маркировка.
Примечание. Постоянно прикрепленную табличку с маркировкой на корпусе не следует путать с табличкой с указанием ниже. Постоянно прикрепленная пластина предназначена для обозначения отметок на теле.

Маркировка на идентификационной табличке.
1. Название или торговая марка производителя,
2. Обозначение материала корпуса (примечание),
3. Номинальное обозначение,
4. Ограничение обслуживания.- номинальные характеристики клапана при 100 ° F, включая любые особые ограничения, такие как максимальный перепад давления и / или температурные ограничения, обусловленные конструктивными особенностями клапана, такими как уплотнения и седла.
5. Идентификация трима клапана.
6. Допускаются дополнительные продажи.
Примечание: если эти требуемые характеристики указаны на корпусе, их нет необходимости дублировать на паспортной табличке.

НА ЗАВОДЕ — ФИТИНГИ ИЗГОТОВЛЕННЫЕ С ПЕРЕГОРОДКОЙ ASMB B16.9 Раздел 4
1. Стандартная маркировка
Каждый фитинг должен иметь постоянную маркировку, отображающую следующее:
(a) название или товарный знак производителя,
(b) идентификация материала, ASTM или Обозначение класса ASME,
(c) номер спецификации или номинальная толщина стенки в мм, размер
(d) — должен использоваться идентификационный номер номинального размера трубы (NPS), относящийся к концевым соединениям, соответствие
(e)
Изготовитель может дополнять эту обязательную маркировку другими, включая обозначение размера DN, но следует избегать путаницы с требуемой маркировкой.
2. Исключения
Если размер фитинга не позволяет наносить полную маркировку, идентификационные знаки могут быть опущены в порядке, обратном порядку, указанному выше.
3. Глубина штамповки
При использовании стальных штампов необходимо следить за тем, чтобы маркировка не была достаточно глубокой или острой, чтобы вызвать трещины или уменьшить толщину стенки фитинга
ниже минимально допустимого.

ФИТИНГИ КОВАНЫЕ, ПРИВАРНЫЕ И РЕЗЬБОВЫЕ ASME B16.11 Раздел 4
1. Общие положения
Каждый фитинг должен иметь постоянную маркировку с требуемой идентификацией выпуклыми буквами и / или штамповкой, электротравлением или маркировкой с помощью виброинструмента на воротниковой части, приподнятой подушке или приподнятый выступ части поковки. Цилиндрические фитинги должны иметь маркировку на внешнем диаметре. или конец фитинга в таком месте, чтобы маркировка не стиралась в результате сварочной установки. Маркировка вводов и заглушек настоящим стандартом не требуется.
2. Специальная маркировка.
Маркировка должна включать (но не ограничиваться ими) следующее:
(a) Название или товарный знак производителя,
(b) Идентификация материала. Материал должен быть идентифицирован в соответствии с требованиями к маркировке либо соответствующей спецификации фитингов ASTM A 234, A 403, A 420, A 815 или B 366, либо соответствующих спецификаций ASTM на ковку A 105, A 182, A 350, B 160. , B 164, B 462, B ​​564 или другие применимые спецификации поковки, указанные в таблице 1, ASME B16.34,
(c) Соответствие продукции. Фитинги, указанные в абз. 1.1.1 ASME B16.11 должен иметь маркировку материала Спецификации фитингов ASTM или символ «B16» для обозначения соответствия настоящему стандарту. Фитинги, подпадающие под действие стандарта ASME B16.11, п. 1.1.2 должен иметь маркировку B16SPLD.
(d) Обозначение класса. 2000, 3000, 6000 или 9000, в зависимости от обстоятельств. В качестве альтернативы можно использовать обозначение 2M, 3M, 6M или 9M, в зависимости от ситуации, где M означает
вместо 1000.
(e) Размер. Номинальный размер трубы относительно концевых соединений.
3 Отсутствие маркировки.
Если размер и форма фитингов не допускают всех вышеперечисленных маркировок, они могут быть опущены в порядке, обратном указанному выше.

ТРУБНЫЕ ФЛАНЦЫ И ФЛАНЦЕВЫЕ ФИТИНГИ ASME B16.5 Раздел 4
1. Общие положения
За исключением случаев, указанных в данном документе, фланцы и фланцевые фитинги должны иметь маркировку, как требуется в MSS SP-25 , за исключением случаев, указанных в п. 2.
2. Идентификационная маркировка
2.1 Имя. Необходимо использовать название или товарный знак производителя.
2.2 Материал. Материал должен быть идентифицирован следующим образом:
(a) Литые фланцы и фланцевые фитинги должны иметь маркировку со спецификацией ASTM, обозначением марки (буквы и цифры) и номером плавки или идентификацией плавки.
(b) Пластинчатые фланцы, кованые фланцы и фланцевые фитинги должны быть маркированы номером спецификации ASTM и обозначением марки.
(c) Производитель может дополнить эти обязательные обозначения материалов своим торговым обозначением марки материала, но следует избегать путаницы в символах.
(d) Для фланцев и фланцевых фитингов, изготовленных из материала, который соответствует требованиям более чем одной спецификации или степени спецификации, перечисленной в Таблице 1A, см. Параграф. 8.
3. Обозначение рейтинга . Фланец или фланцевый фитинг должен иметь номер, соответствующий обозначению его номинального класса давления (т. Е. 150, 300, 400, 600, 900, 1500 или 2500).
4. Соответствие. Обозначение B16 или B16.5 должно наноситься на фланец или фланцевый фитинг, предпочтительно расположенный рядом с обозначением класса, чтобы указать соответствие настоящему стандарту.Использование префикса ASME необязательно.
5. Температура . Температурная маркировка не требуется на фланцах или фланцевых фитингах; однако, если это обозначено, температура должна отображаться с соответствующим номинальным давлением в таблице
для материала.
6. Размер . Обозначение NPS наносят на фланцы и фланцевую арматуру. Переходные фланцы и переходные фланцевые фитинги должны быть маркированы соответствующими обозначениями NPS в соответствии с требованиями пп.3.2 и 3.3 ASME B16.5
7. Фланцы с кольцевым соединением . Кромка (периферия) каждого фланца кольцевого соединения должна быть помечена буквой R и соответствующим номером кольцевой канавки.
8. Множественная маркировка материалов . Материал для компонентов, отвечающих требованиям более чем одной спецификации или степени спецификации, перечисленной в таблице 1A стандарта ASME B16.5, по усмотрению производителя может быть маркирован более чем одним из применимых символов спецификации или класса.Эти опознавательные знаки должны быть размещены таким образом, чтобы избежать путаницы при идентификации. Множественная маркировка должна соответствовать руководящим принципам, изложенным в Кодексе ASME по котлам и сосудам высокого давления, Раздел II, Часть D, Приложение 7.

ASME B16.5-2017 Стандартные трубные фланцы и фланцевые фитинги (от NPS 1/2 до NPS 24, метрические / дюймовые стандартные) Маркировка

ASME B16.5 Трубные фланцы и фланцевые фитинги : Стандарт от NPS 1/2 до NPS 24, метрические / дюймовые, охватывает номинальные значения давления и температуры, материалы, размеры, допуски, маркировку, испытания и методы обозначения отверстий для трубных фланцев и фланцевых соединений. арматура.

Haihao Group занимается разработкой кованых фланцев, занимается проектированием, производством, проверкой и поставкой наших кованых фланцев в соответствии со стандартом ASME B16.5-2017 .

Стандарт ASME B16.5-2017 — Трубные фланцы и фланцевые фитинги (стандарт от NPS 1/2 до NPS 24, метрические / дюймовые)

Фланец с резьбой ANSI ASME B16.5, класс 150

4 МАРКИРОВКА

4.1 Общие

За исключением случаев, указанных в данном документе, фланцы и фланцевые фитинги должны иметь маркировку, как требуется в MSS SP-25, за исключением случаев, указанных в параграфе.4.2.

4.2 Идентификационная маркировка

4.2.1 Имя. Необходимо указать название или товарный знак производителя.

4.2.2 Материал. Материал идентифицируется следующим образом:

(a) Литые фланцы и фланцевые фитинги должны иметь маркировку спецификации ASTM, обозначение марки ² (буквы и цифры), а также номер плавки или идентификацию плавки.

(b) Пластинчатые фланцы, кованые фланцы и фланцевые фитинги должны иметь маркировку с номером спецификации ASTM и обозначением марки. ²

(c) Производитель может дополнить эти обязательные обозначения материалов своим торговым обозначением марки материала, но следует избегать путаницы в символах.

(d) Для фланцев и фланцевых фитингов, изготовленных из материала, который соответствует требованиям более чем одной спецификации или степени спецификации, перечисленной в Таблице 1A, см. Параграф. 4.2.8.

4.2.3 Обозначение рейтинга. Фланец или фланцевый фитинг должен иметь номер, соответствующий обозначению его номинального класса давления (т.е., 150,300,400,600,900,1500 или 2500).

4.2.4 Соответствие. Обозначение B16 или B16.5 должно быть нанесено на фланец или фланцевый фитинг, предпочтительно расположенный рядом с обозначением класса, для обозначения соответствия настоящему Стандарту. Использование префикса ASME не является обязательным.

4.2.5 Температура. Маркировка температуры не требуется на фланцах или фланцевых фитингах; однако, если она отмечена, температура должна быть указана с соответствующим табличным номинальным давлением для материала.

4.2.6 Размер. Обозначение NPS должно быть нанесено на фланцы и фланцевые фитинги. Переходные фланцы и переходные фланцевые фитинги должны быть маркированы соответствующими обозначениями NPS в соответствии с требованиями пунктов 3.2 и 3.3.

4.2.7 Фланцы с кольцевым соединением. Кромка (периферия) каждого фланца кольцевого соединения должна быть помечена буквой R и соответствующим номером кольцевой канавки.

4.2.8 Множественная маркировка материалов. Материал для компонентов, которые соответствуют требованиям более чем одной спецификации или степени спецификации, перечисленной в Таблице 1A, может, по усмотрению производителя, быть маркирован более чем одним из применимых символов спецификации или класса.Эти идентификационные обозначения должны быть размещены таким образом, чтобы избежать путаницы при идентификации. Множественная маркировка должна соответствовать руководящим принципам, изложенным в Кодексе ASEM по котлам и сосудам высокого давления, Раздел Ⅱ ， Часть D, Обязательное приложение 7.

Связанный:

Размеры фланца с приварной шейкой по ASME B16.5 (150–2500 фунтов)
Размеры фланца с приварной головкой по ASME B16.5 (150–1500 фунтов)
Размеры фланца с заглушкой по ASME B16.5 (150–2500 фунтов)
Размеры фланца для приварной втулки ASME B16.5 (150-1500 фунтов)
ASME B16.5 Размеры фланца для соединения внахлест (150-2500 фунтов)
Размеры резьбового фланца ASME B16.5 (150-2500 фунтов)

Как правильно выбрать маркировочную машину для фланца

Заключение

Подводя итог, можно отметить с помощью машины для маркировки фланцев следующие компоненты:

• Прямая маркировка деталей (DPM) — это процесс постоянной маркировки деталей штрих-кодом. Это сделано для того, чтобы можно было отслеживать детали на протяжении всего жизненного цикла.
• Маркировка и гравировка на фланцах / трубах / трубах и других круглых изделиях
• Заводские таблички с маркировкой
• Маркировка металлических деталей (нержавеющая сталь, латунь, алюминий, медь, титан)
• Обозначение деталей
• Гравировка и маркировка шкалы
• Маркировка чаши
• Часть оборудования нумерация
• Маркировка инструментов
• Этикетка металлическая / бирки с маркировкой
• Прослеживаемость деталей
• Нумерация лота
• Маркировка литья и штамповки
• Шестерня, маркировка насоса

К настоящему времени вы должны знать, что выбор подходящей машины для маркировки фланцев — непростая задача.Вы должны помнить множество ключевых моментов, прежде чем выбрать правильный вариант.

Мы, безусловно, порекомендуем вам приобрести машину для ударно-точечной маркировки HeatSign, которая поставляется с поворотным основанием приспособления. У него эйфорически совершенный дизайн, обеспечивающий стабильность во время маркировки. Он может отмечать любую сложную форму с одинаковой точностью и эффективностью.

В отличие от других машин для маркировки фланцев, машина для маркировки фланцев Dot Peen компании HeatSign чрезвычайно проста в установке для всех. Таким образом, при покупке вам не потребуется дополнительная пара рук или технический специалист для установки.

Во-вторых, он поддерживает маркировку материалов высотой до 300 мм и шириной 120 мм x 80 мм, поворотный патрон может зажимать детали диаметром до 100 мм (он также может быть настроен по индивидуальному заказу). Кроме того, маркировка высокого качества и долговечна, поэтому вам не нужно беспокоиться о том, что маркировка стирается через определенное время.

Так обычно и происходит, независимо от того, насколько хороша или дорога маркировочная машина, которую вы используете. Вы хотите узнать самое лучшее о машине для ударно-точечной маркировки фланцев HeatSign?

Он содержит годовую бесплатную гарантию на все детали.Так что о дополнительных расходах на ремонт и лечение в течение целого года можно не беспокоиться! Разве это не потрясающе?

Спешите заказать машину для ударно-точечной маркировки через Интернет. Вы можете заказать эту машину онлайн или, если у вас возникнут дополнительные вопросы, вы можете отправить им электронное письмо по адресу [email protected].

Видео: Маркер фланца / муфты для маркировки деталей 360

Постоянная идентификация детали для отслеживания может быть затруднена в зависимости от формы детали.Для круглых деталей, таких как трубы, фланцы и муфты, требуется уникальное маркировочное оборудование, обеспечивающее маркировку качества по всему диаметру.

Система маркировки фланцев / муфт FM200 сочетает в себе промышленную технологию ударно-точечной маркировки MECCO с прецизионным вращающимся патроном для нанесения маркировки на различные диаметры.

Как наносить постоянную маркировку на фланцы, муфты и другие круглые детали

В FM200 круглая деталь помещается на поворотный патрон, который затягивается для фиксации детали во время процесса маркировки.Эта регулируемая система может работать в широком диапазоне диаметров и диапазонов веса.

Маркировочная головка прикреплена к легко регулируемой направляющей для быстрой смены размера на другой. После того, как деталь будет надежно закреплена на месте, оператор установит головку для ударно-точечной маркировки вручную или с помощью пневматического суппорта. После того, как файл задания выбран на блоке контроллера T2, можно активировать кнопку отметки начала.

Поворотный патрон автоматизирует маркировку по диаметру детали.Его можно запрограммировать так, чтобы можно было добиться равномерно нанесенных меток вокруг диаметров деталей, включая поворот детали для нанесения меток на противоположных сторонах. Посмотрите видео, чтобы увидеть FM200 в действии.

Характеристики маркера фланца / муфты:

• Внутренний диаметр 2,5–10 дюймов

• Максимальный внешний диаметр 14 дюймов

• Максимальный вес: 150 фунтов.

• Увеличить до 225 фунтов. Максимальный доступный вес

• Сборная стальная основа

• Возможна также маркировка переносных фланцев

• Другие конфигурации доступны по запросу

Вам нужна постоянная маркировка текста, серийных номеров, штрих-кодов или логотипов на круглых деталях?

MECCO предлагает маркеры фланцев, которые можно модифицировать в соответствии со спецификациями вашего приложения.Свяжитесь с нами сегодня, чтобы обсудить вашу заявку!

Узнайте о 9 типах трубных фланцев — полное руководство для инженера

В этой статье рассматриваются следующие типы фланцев.

1. Фланцы с резьбой
2. Фланцы для приварки внахлест
3. Фланцы для приварных соединений
4. Фланцы для соединений внахлест
5. Фланцы с приварной шейкой
6. Глухие фланцы
7. Фланец с редуктором
8. Фланец с расширителем
9. Фланец / Приварной фланец 418 9 900 Фланец 935 фланцы являются вторым по распространенности методом соединения после сварки.Их применяют, когда требуется демонтаж стыков. Это обеспечивает гибкость при обслуживании. Фланец Соединяет трубу с различным оборудованием и арматурой. Разборные фланцы добавляются к трубопроводной системе, если во время работы установки требуется регулярное техническое обслуживание.

   Фланцевое соединение состоит из трех компонентов; фланцы, прокладки и болты и собираются монтажником. Требуется специальный контроль для выбора и применения всех этих элементов, чтобы обеспечить приемлемую герметичность соединения.

   Однако не рекомендуется использовать фланцевое соединение в подземных трубопроводах, когда предполагается их заглубление.Фланец также является наиболее частым источником утечки и возгорания на технологическом предприятии. Доступны различные фланцы, отвечающие требованиям. Фланец можно классифицировать несколькими способами на основе следующего:

   1. Типы присоединения
   2. Типы облицовки фланца
   3. Номинальное давление-температура
   4. Типы материалов

   Фланцы с резьбой

   Резьбовые фланцы также известны как резьбовые фланцы, и у них есть резьба внутри отверстия фланца, которая подходит к трубе с соответствующей наружной резьбой на трубе.Этот тип соединения быстрый и простой, но не подходит для применения при высоких температурах и прижиме. Резьбовые фланцы в основном используются в коммунальных службах, таких как воздух и вода.

   • Фланец с резьбой, который в основном используется в коммунальных службах, таких как воздух и вода
   • Он не подходит для высоких давлений и температур
   • Он также доступен в ограниченном размере от 4 дюймов и ниже
   • Фланцы с резьбой могут быть FF или RF
   • Это недорогой фланец.

   Фланцы под приварную втулку

   Фланцы под приварку внахлест имеет гнездо с внутренней резьбой, в которое вставляется труба. Угловая сварка выполняется на трубе снаружи. Как правило, он используется в трубопроводах с малым диаметром отверстия и подходит только для работы при низком давлении и температуре.

   • Фланцы, приваренные внахлест, могут быть FF или RF
   • Стоимость фланца и изготовления невысока.

   Фланцы надвижные

   Надвижной фланец имеет отверстие с соответствующим наружным диаметром трубы, через которое труба может проходить.Фланец устанавливается на трубу и приваривается угловым швом как изнутри, так и снаружи. Надвижной фланец подходит для работы при низком давлении и температуре.

   • Этот тип фланца доступен также в большом размере.
   • Это может быть FF или RF
   • . Стоимость фланца и изготовления невысока.

   Фланцы для соединения внахлест

   Фланец внахлест состоит из двух компонентов: заглушки и незакрепленного опорного фланца. Заглушка приваривается к трубе встык, а опорный фланец свободно перемещается по трубе.Опорный фланец может быть из материала, отличного от материала заглушки, и обычно из углеродистой стали для экономии затрат. Фланец внахлест используется там, где требуется частый демонтаж и ограниченное пространство.

   • Опорный фланец может быть из материала, отличного от материала заглушки, и обычно из углеродистой стали для экономии средств.
   • Этот фланец обеспечивает лучшее соединение за счет сварки встык по сравнению с фланцами с раструбом и резьбой.
   • Не подходит для небольших размеров, дорогостоящих компонентов и изготовления по сравнению с резьбовыми, надвижными и раструбными фланцами.
   • Фланец внахлест обеспечивает гибкость соединения, так как вы можете свободно вращать фланец на трубе. Он используется там, где требуется частый демонтаж и ограниченное пространство.

   Фланцы под приварную шейку

   Фланец с приварной шейкой — наиболее широко используемый тип в технологических трубопроводах. Обеспечивает высочайший уровень целостности стыков благодаря сварке встык с трубой. Эти типы фланцев используются при высоких давлениях и температурах. Фланцы с приварной шейкой громоздки и дороги по сравнению с другими типами фланцев.

   • Для изготовления требуются высокие навыки, а также требуется больше места для размещения в системе трубопроводов из-за длинной ступицы.
   • Фланец с приварной шейкой доступен во всех размерах и может быть типа FF, RF или RTJ.
   • Вы можете увидеть фланец с приварной шейкой, приваренный к трубе

   Фланцы глухие

   Глухой фланец представляет собой пустой диск с отверстием для болта. Эти типы фланцев используются с другим типом фланцев для изоляции системы трубопроводов или для завершения трубопровода в качестве конца.Глухие фланцы также используются в качестве крышки люка на судне.

   Переходной фланец

   Переходной фланец используется вместо стандартного фланца, чтобы учесть изменение размера трубы. Этот фланец устраняет необходимость в стандартном переходнике в трубопроводе. Фланец состоит из одного указанного диаметра с диаметром отверстия меньшего диаметра.

   За исключением размеров отверстия и ступицы, переходной фланец имеет размеры стандартного размера фланца трубы и считается экономичным средством изменения размера трубы.

   Эти фланцы доступны с концами под приварку, вставными и резьбовыми. Переходные фланцы — это экономичный способ перехода между трубами разных размеров, однако из-за больших потерь давления они редко используются в трубопроводе. ASME B16.5 охватывает размеры переходных фланцев.

   Источник изображения: www.msmmfg.com

   Фланец расширителя

   Он похож на фланец с приварной шейкой, но увеличивает размер трубы до первого или второго большего размера.Это альтернатива использованию переходника и фланца под приварку. Полезно для подключения к клапанам, компрессорам и насосам.

   Эти фланцы специально разработаны. Размеры приварной шейки соответствуют размерам соединительной трубы, остальные размеры соответствуют стандартным фланцам ASME B16.5.

   Источник изображения: www.msmmfg.com

   Фланец / Приварной фланец / Ниппофланец

   Фланец представляет собой комбинацию выступа (в основном приварной бобышки или ниппеля) и фланца.Как вы можете видеть на изображении, длина ступицы больше, чем длина сварного фланца с длинной шейкой. Это ответвление под углом 90 градусов для трубопроводов высокого давления.

   Это уменьшает два сварных соединения, чем традиционное соединение Olet + Pipe + Flange и одно сварное соединение в случае соединения Olet + Flange. Вы можете увидеть изображение ответвления фланца.

   Типы фланцев по торцу

   В зависимости от типа облицовки фланца его можно классифицировать как

   .
   1. Плоская поверхность (FF)
   2. С выступом (RF)
   3. Кольцевое соединение (RTJ)
   4. Паз и канавка (T&G)
   5. И тип с наружной и внутренней резьбой

   Плоское лицо

   Как следует из названия, фланец с плоской поверхностью имеет плоскую поверхность.Фланцы с плоской поверхностью используются, когда контрфланцы имеют плоскую поверхность. Это состояние возникает в основном в связи с чугунным оборудованием, клапанами и специальными деталями. Полнолицевая прокладка используется при использовании фланца с плоской поверхностью.

   с выступом

   Фланец с выступом имеет небольшую часть вокруг отверстия, выступающую от торца. Прокладка находится на этой приподнятой поверхности. Высота выступа зависит от номинального давления и температуры фланца, известного как класс фланца. Для 150 # и 300 # высота выступа составляет 1/6 дюйма, а выше 300 # — 1/4 дюйма.Прокладка с внутренним диаметром окружности используется с фланцем с выступом.

   Лицо RTJ

   Торцевой фланец с кольцевым соединением имеет специально разработанную канавку, в которую устанавливается металлическая прокладка. Этот тип фланца используется в системах с высоким давлением и температурой.

   Материалы фланца

   Фланцы изготавливаются из следующих материалов

   • Углеродистая сталь
   • Низколегированная сталь
   • Нержавеющая сталь
   • Комбинация экзотических материалов (заглушка) и других материалов основы

   Список материалов, используемых в производстве, содержится в ASME B16.5 и B16.47.

   • ASME B16.5 — Трубные фланцы и фланцевые фитинги от NPS от ½ до 24 дюймов
   • ASME B16.47 — Стальные фланцы большого диаметра от NPS от 26 до 60 дюймов

   Обычно используемые классы кованых материалов —

   • Углеродистая сталь: — ASTM A105, ASTM A350 LF1 / 2, ASTM A181
   Легированная сталь
   • : — ASTM A182F1 / F2 / F5 / F7 / F9 / F11 / F12 / F22
   Нержавеющая сталь
   • : — ASTM A182F6 / F304 / F304L / F316 / F316L / F321 / F347 / F348

   Проверка фланца

   При осмотре необходимо проверить следующее;

   • Наружный и внутренний диаметр корпуса
   • Диаметр круга под болт и диаметр отверстия под болт
   • Диаметр ступицы и толщина сварного конца
   • Длина ступицы
   • Прямолинейность и соосность отверстия под болт

   ASME B16.5 и стандарты B16.47 определяют допустимые допуски для проверки.

   Проверка фланца

   Маркировка на корпусе фланца

   Маркировка фланца должна включать следующее;

   • Логотип производителя
   • Код материала ASTM
   • Марка материала
   • Эксплуатационные характеристики (класс давление-температура)
   • Размер
   • Толщина (график)
   • Номер нагрева
   • Специальная маркировка, если таковая имеется, QT (закалка и отпуск) или W (Ремонт сваркой)
   Маркировка фланца.
