Сегодня очень популярной стала фанера. Подобный строительный материал вырабатывается из тонких шпонированных листов, склеиваемых и прессуемых между собой. Хорошая фанера состоит из нескольких слоев особого лущеного шпона. У смежных слоев волокна располагаются перпендикулярно друг относительно друга. Для более простого поиска нужного материала была разработана маркировка фанеры.
Маркировка фанеры наносится с обратной стороны каждого листа и в нее входит: наименование, марка, сочетание сортов шпона наружных слоев, вид обработки поверхности,класс эмиссии, обозначение стандарта и размеры.
Когда покупка такого материала делается впервые, то порой очень сложно разобраться в ассортименте этого древесного материала. Сегодня на строительном рынке предлагается более 400 видов этого востребованного материала. Сделать правильный выбор, который будет подходить по своему назначению и стоимости, бывает порой очень сложно.
Особенности производства
Основой производства считается изготовление шпона из березовых отрезков. В технологическом процессе используются:
- Лиственные деревья. В большинстве случаев применяется береза.
- Хвойные деревья. В данном случае на первом месте стоит сосна, применяется также кедр.
На заводе этот слоистый материал выпускают нескольких типов. Он может быть:
- Однородным. Берется только один вид древесины.
- Комбинированным. Чтобы ее изготовить, пользуются несколькими видами деревьев.
Производство фанеры.
Наружные слои всегда изготавливаются только из особого, высококачественного шпона. Лицевые слои обязательно делаются из древесины. Все остальные слои могут делаться из шпона, не прошедшего качественную проверку.
Чтобы склеивать фанерные листы, применяются клеи, имеющие в составе дополнительные формальдегидные смолы. Финишным этапом изготовления листов фанеры считается выполнение механической обработки лицевой поверхности.
Качество наружной поверхности материала может быть самым разным. Поэтому фанера, в зависимости от этого показателя, подразделяется на несколько видов:
- нешлифованная;
- шлифованная;
- грунтованная;
- фанера, имеющая покрытие, которое делают из самых разных материалов (применяется пленка, текстурная бумага, декоративный шпон).
Число слоев фанеры не бывает одинаковым, иногда количество превышает 23. Чтобы улучшить однородность материала, чтобы исключить деформацию, возникающую во время усадки волокон в близлежащих слоях, материал выпускается трех типов:
- диагональный;
- звездообразный;
- однонаправленный.
- Продольная. В этом случае длинная сторона должна находиться параллельно волокнам.
- Поперечная. В данном случае длинная сторона должна находиться перпендикулярно волокнам.
Внешний вид фанеры делится на несколько сортов:

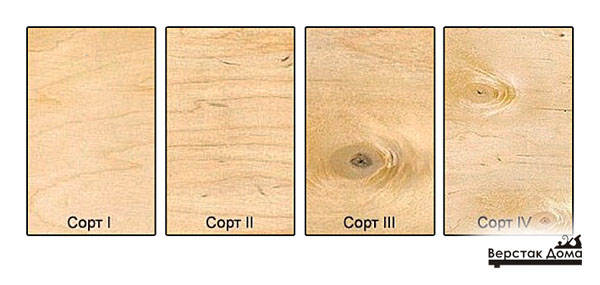

Внешний вид разных сортов.
- I, Ix – такой вид материала имеет высокое качество. Отсутствуют серьезные внешние дефекты. Разрешается присутствие небольших сучков, диаметром менее 15 мм. На одном квадратном метре разрешается не более пяти штук. При диаметре сучков менее 6 мм разрешается наличие трех сучков, из расчета одного квадратного метра.
- II, IIx – данный материал имеет хорошее качество. В нем могут иметь место шпонированные вставки. Разрешается наличие 10 сучков, при диаметре, не превышающем 25 мм, из расчета одного квадратного метра. Присутствие несросшихся сучков не должно превышать 6 на 1 квадратный метр.
- III, IIIx – данный вид считается средним по своему качеству. Он может быть с характерными видимыми дефектами. В одном квадратном метре разрешается присутствие 10 различных выпадающих сучков при диаметре менее 6 мм.
- IV, IVx – эти листы самого низкого сорта. Они выпускаются с самыми разными внешними дефектами.
Вернуться к оглавлению
Технологические свойства
Свойства материала, его основные характеристики зависят от клеевого состава. Уровень влагостойкости клея влияет на вид листов. Материал подразделяется на несколько типов:
Подбор шпона для сортов фанеры.
- ФК. За основу взят карбамидный клей, имеющий в своем составе добавки из формальдегидных смол. Такая фанера считается водостойкой.
- ФСФ. Для производства используется фенолформальдегидный клей. В результате материал становится влагостойким и относится к высокому классу;
- ФБА. Этот материал относится к невлагостойким. Чтобы изготовить такие листы, пользуются казеиновым клеем.
Листы, в состав которых входит свободный формальдегид, подразделяются по типу существующей эмиссии:
- Е1. В материале находится 10 мг на каждые 100 г веса стандартной влажности.
- Е2. Допускается присутствие формальдегида на каждые 100 г веса, но не более 30 мг.
Вернуться к оглавлению
Нюансы маркировки
На заводах деревообрабатывающей промышленности стандартным методом маркировки уже давно стало наклеивание этикеток, на которых расписана вся информация о материале.
Специальными знаками и штрих-кодом сообщается покупателю вся нужная информация. Особые знаки, к которым относится товарный знак предприятия, правила транспортирования и прочее предварительно копируются на этикетку в виде препринта. На производстве маркировка дает возможность проводить учет, вести контроль над движением материала, на всех этапах изготовления.
Характеристики фанеры.
В классическое обозначение фанеры входит:
- Наименование.
- Марка древесины, из которой изготовлен наружный шпон.
- Совместимость наружных слоев, указанных в ГОСТе.
- Тип эмиссии.
- Метод обработки поверхности.
- Габариты листа.
Листы могут иметь несколько сортов, все зависит от наличия дефектов шпона. Каждый сорт маркируется буквами, которые показывают сторону рубашки. Каждый сорт шпона, используемого для производства рубашек, маркируются буквенным обозначением типа А, Б и так далее.
А/АБ. В этой дроби числитель показывает лицевую часть шпона, знаменатель – оборотную часть рубашки. Среднюю величину маркируют цифрами.
Этот материал получил очень большое использование в промышленности, так как имеет высокую технологичность. Фанеру применяют для установки перегородок, монтажа несущих конструкций и так далее. Влагостойкая фанера применяется, когда нужно сделать опалубку, при операции бетонирования.
Вернуться к оглавлению
Дополнительные моменты
Чтобы проводить отделочные работы внутри помещения, изготавливается фанера, имеющая двустороннюю облицовку шлифованным шпоном с красочной текстурой. Материал, имеющий разную текстуру, имеет несколько видов:
- радиальный;
- полурадиальный;
- тангенциальный.
Чтобы изготовить фанеру облицовочную типа ФОК, пользуются карбамидным клеем.
Схема образования правой и левой стороны фанеры и шпона: а — строганой фанеры, б — шпона, в — наклеивание фанеры.
Другой тип, ФСФ, производится с использованием фенолформальдегидного клея.
Промышленность выпускает особую декоративную фанеру. Она оклеивается пленкой, применяется также специальная текстурная бумага. Плоскость этой фанеры можно очищать от грязи влажной тряпкой.
Декоративные листы, которые имеют облицовочные материалы, самые разные клеящие смолы, делятся на несколько марок:
- ДФ-1. Данный материал имеет облицовку из пленки, в основу которой положены меламинформальдегидные смолы.
- ДФ-3. Материал, имеющий повышенную водостойкость, каждая сторона облицована особой декоративной бумагой. В состав входят меламинформальдегидные смолы.
В соответствии с качеством, на несколько сортов подразделяется облицовочная фанера. Она имеет различную по качеству лицевую поверхность:
- глянцевую;
- полуматовую;
- одностороннюю;
- двустороннюю.
Когда проводится маркировка, используются определенные буквосочетания:
- ФК – обозначает среднюю влагостойкость.
- ФСФ – высокую влагостойкость.
- ФОФ – ламинированную фанеру.
- ФБ – бакелизированную фанеру.
- ФБА – невлагостойкую фанеру.
Лицевые слои имеют следующие обозначения:
- лиственные породы – Е;
- хвойные породы – Ех.
Когда маркируются сорта, указывается вид шпона, E/I сообщает, что при производстве наружного слоя использовались лиственные породы. Оборотный слой изготавливается с применением лиственной древесины, имеющей высокое качество.
Операции обработки поверхности влияют на маркировку материала. Она выглядит следующим образом:
- НШ – лист без шлифовки.
- Ш1 – лист, имеющий одностороннюю шлифовку.
- Ш2 – лист, имеющий двустороннюю шлифовку.
Внутри помещения фанера маркируется следующим образом:
- НШ – подвергается шлифованию только после укладки.
- ФК – влагостойкий материал. Во время производства она была склеена клеем, имеющим в составе добавки формальдегидных смол. Подобный клей в своем составе не имеет фенола, поэтому такую фанеру можно использовать для жилых помещений.
Как понятно, различных свойств и характеристик данного материала достаточно много. Однако их все знать не обязательно. Но зная основные, вы легко сможете определиться с выбором. Удачи!
Все фото из статьи
Пример маркировки фанеры
Общие сведения
Как известно, фанера представляет собой многослойную плиту, выполненную из древесного шпона. Многие люди полагают, что материал различается лишь качеством и породой древесины, из которой выполнен шпон.
В действительности же различий существует гораздо больше. В частности, важным моментом является вид связующего компонента, который используется для склеивания шпона.
От этого зависят такие характеристики, как:
- влагостойкость и устойчивость к атмосферным воздействиям;
- экологичность;
- вес;
- прочность и долговечность;
- цена материала.
Конечно, маркировка несет в себе информацию не только о типе клеящего состава, но и сорте материала, типе обработке или ее отсутствии и пр. Поэтому ниже подробней ознакомимся со всеми нюансами маркировки.
Фанерные листы марки ФК
Марки материала
Так как основное различие плит заключается в типе связующего компонента, перед их приобретением, прежде всего, необходимо изучить описание марок фанеры. Ниже приведем основные их особенности:
| Марка | Описание |
| ФБК | В качестве связующего компонента используется бакелитовый лак, который устойчив к влаге, перепадам температур и прочим атмосферным воздействиям. В результате эта фанера может использоваться для наружных работ в любых климатических условиях. Кроме того, она нашла широкое распространение для обустройства опалубок. Также фанера ФБ отлично подходит для строительства лодок, причем листы не боятся даже прямого воздействия морской воды. |
| ФБС | Шпон этой фанеры обрабатывается спирторастворимым бакелитовым клеем. Благодаря этому бакелизированная фанера марки ФБС является наиболее устойчивой к воздействию влаги, всевозможным агрессивным средам и пр. Кроме того, можно выделить следующие ее свойства:
Надо сказать, что эту марку еще называют авиационной, так как она некоторое время применялась в авиастроении. Кроме того, ее широко используют в судостроении. А вот в строительстве листы ФБС не применяются по причине высокой стоимости. |
| БВ | При производстве этого материала также используются бакелитовые составы, однако, водорастворимые. В результате панели обладают высокой прочностью, но при этом не выдерживают воздействия влаги. |
| ФК | Перед прессованием шпон обрабатывается карбамидными составами. Следует отметить, что ФК является одной из наиболее популярных марок, которая нашла широкое применение в строительстве и производстве мебели, что связано с ее низкой стоимостью и хорошей прочностью. Кроме того достоинством материала является экологичность. Водостойкость же можно характеризовать как относительную, поэтому плиты непригодны для наружных работ. |
| ФБА | Для склеивания шпона используются натуральные альбумоказеиновые клеи. Благодаря этому данная марка является наиболее экологичной, но в то же время она совершенно не переносит воздействие влаги. |
| ФСФ | Для склеивания шпона используются фенолформальдегидные смолы. Фанера марки ФСФ обладает высокими характеристиками прочности, износоустойчивости и влагостойкости. Однако, ее экологичность оставляет желать лучшего, поэтому материал рекомендуют использовать для наружных работ. |
Фанерные листы марки ФБС
Совет! Повысить влагостойкость фанеры можно самостоятельно. К примеру, если листы марки ФК пропитать ПВА, то они смогут переносить длительное воздействие влаги.
Таким образом, по сочетанию цены и качества в большинстве случаев наилучшим вариантом является фанера марки ФК. Однако,если речь идет о наружном применении, необходимо использовать влагостойкие плиты.
Маркировка влагостойкой фанеры – это, как мы выяснили:
Выбор марки, соответственно, зависит от области применения материала.
Нюансы маркировки
Помимо марки, как уже было сказано выше, маркировка содержит и другую информацию. Поэтому далее ознакомимся со всеми обозначениями, которые можно встретить на листах фанеры.
Пример поверхности фанеры разных сортов
Сортность
Маркировка фанеры обязательно содержит обозначение сорта, который определяет ее качество. Согласно существующим ГОСТам фанерные плиты существуют следующих сортов:
| Сорт | Описание |
| E | Исключает наличие на поверхности листа любые дефекты. |
| I | Допускается наличие небольших сучков, а также трещин длиной не более 20 мм; |
| II | Характеризуется наличием сучков (до 10 сучков диаметром до 25 мм на метр квадратный), также допускаются вставки ремонтных полос шпона и незначительное количество червоточин. |
| III | Данный сорт допускает наличие неограниченного количества сросшихся сучков, а также незначительное количество отверстий, оставшихся от их выпадения. Кроме того, может присутствовать до десяти червоточин на квадратный метр листа. |
| IV | На плитах низшего сорта допускается неограниченное количество червоточин диаметром до 40 мм, а также сучков и отверстий, образовавшихся в результате их выпадения. Однако, шпон не должен расслаиваться. |
Поверхность фанеры элитного сорта E
Следует отметить, что существуют разные системы классности. Зачастую римские цифры заменяют латинскими буквами «A», «B» и «С». Причем буквы могут комбинироваться, что означает разное количество дефектов.
Конечно, не сложно догадаться, что, к примеру, технические характеристики фанера марки ФК сорт ВВС соответствуют низшей категории. Но, в некоторых случаях лучше поинтересоваться у продавца, к какому сорту относится материал в соответствии с ГОСТом.
Обратите внимание! Если сорт материала указан через дробь, к примеру, I/ II – это значит, что лицевая сторона соответствует первому сорту, а тыльная – второму.

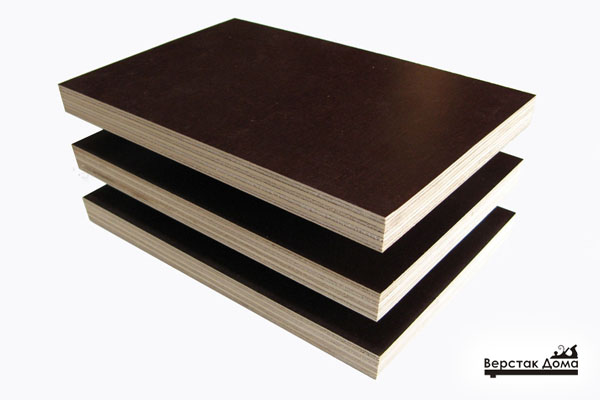

Ламинированная фанера
Тип обработки
Еще одно важное различие фанеры – тип обработки или ее отсутствие.
В зависимости от этого материал делится на следующие виды:
- НШ (нешлифованный шпон) – как правило, применяется для черновых работ. Правда, при необходимости поверхность можно отшлифовать своими руками и таким способом сэкономить;
- Ш2 – лист отшлифован с двух сторон;
- Ш1 – обработка выполнена лишь с лицевой стороны;
- ФОФ – поверхность фанеры ламинирована, что придает ей не только привлекательный вид, но и делает материал более влагоустойчивым;
- ДФ-1 – листы облицованы пленкой, в основе которой использованы меламинформальдегидные смолы;
- ДФ-3 – особенностью материала является повышенная водостойкость, а также отделка с двух сторон особой декоративной бумагой. В состав облицовки также входят меламинформальдегидные смолы.
Декорированная бумагой фанера
Порода древесины
В зависимости от породы древесины, из которой выполнен шпон, листы делятся на два вида:
- E – фанера выполнена из хвойных пород. Этот материал относительно мягкий, но при этом устойчивый к гниению;
- Ex – для изготовления шпона использовались лиственные породы. Как правило, для этих целей применяют березу. Она больше подвержена гниению, но зато отличается твердостью и прочностью.

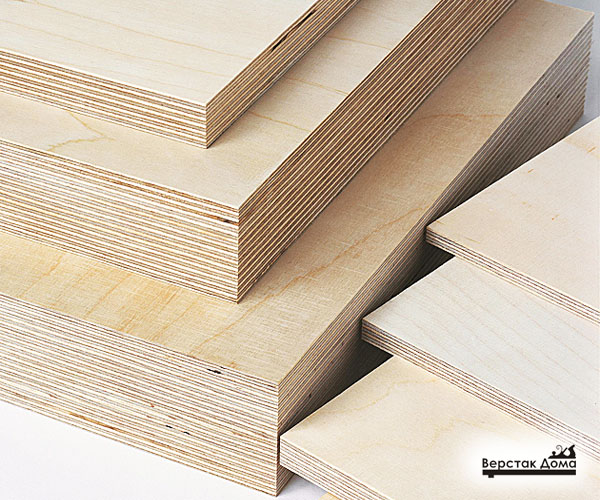

На фото – листы фанеры из березы
Классы эмиссии
Классы эмиссии обозначают содержание формальдегида в сухих листах.
В зависимости от этого параметра фанера делится на следующие классы:
- Е1 – содержит менее 10 мг формальдегида на 100 г материала;
- E2 – содержит 10-30 мг формальдегида;
- Е3 – содержание этого вещества составляет от 30 до 60 мг включительно.
Расшифровка маркировки
Маркировка фанеры наносится с тыльной ее стороны.
При этом информация располагается в такой последовательности:
- марка материала
- тип обработки поверхности;
- размеры листа в миллиметрах;
- сорт материала;
- класс эмиссии.
Ознакомившись со всеми типами материала и их обозначениями, расшифровка маркировки фанеры не вызовет никаких сложностей. К примеру, на листах можно встретить следующее обозначение – ФК.НШ.1525*1525*10.II/II.Е1.
Если нанесена такая маркировка – фанера перед вами нешлифованная, предназначена для внутренних работ. Ее толщина составляет 10 мм, а размеры плиты – 1525*1525 мм.
При этом лист относится ко второму сорту качества и содержит не более 10 мг формальдегида на 100 г. Также в конце маркировке может быть нанесен номер ГОСТа, согласно которому маркировался материал.
Вот, собственно, и вся инструкция по расшифровке маркировки.
Вывод
Как мы выяснили, существует очень много различных характеристик и свойств фанеры. Конечно, совсем необязательно запоминать все из них. Чтобы определиться с выбором, в большинстве случаев достаточно знать основные из них, такие как марка, сорт материала и тип обработки поверхности.
Видео в этой статье содержит дополнительную информацию по озвученной теме. Если в процессе прочтения материала у вас возникли вопросы, вы можете оставить их в комментариях, и мы с радостью на них ответим.
Сорта фанеры и маркировка
Попытаемся же разобраться, что означает маркировка на листе и что кроется за понятием «сортность фанеры».
Маркировка
В качестве примера рассмотрим продукцию торговой марки SyPly. Как видно из рисунка маркировка содержит значительно количество информации, позволяющие получить полное представление о том, что за продукт вы собираетесь приобрести.
 |
Однако далеко не все производители маркируют свою продукцию таким образом.
Чаще всего на листе можно встретить следующие обозначения:
- Сорт. На сортность влияет качество поверхности. Технологически процесс изготовление фанеры не зависит от сорта и является одинаковым для всех типов продукции.
- Марка. Определяет степень водостойкости фанеры.
- Класс эмиссии. Указывает на экологическую безопасность фанеры.
- Степень механической обработки.
Рассмотрим эти обозначения более подробно
Сорт фанеры
Согласно ГОСТ 3916.1-96 выделяют пять основных сортов фанеры – Е (элита), I, II, III, IV.
Соответствие отечественных сортов европейским аналогам представлено на рисунке.
 |
Сорт Е (Элит) – практически идеальная поверхность фанеры. Допускается небольшое количество сучков.
Сорт 1 – допускается починка поверхности листа.
Сорт 2 – допускаются сучки – не больше 10 шт. на 1 м.кв.
Сорт 3 – допускаются различные дефекты.
Сорт 4 – допускаются все дефекты. Такая продукция используется для изготовления тары и упаковки.
Если указана маркировка Е/1 – это означает, что с одной стороны фанера элит класса, а с другой – первого. Аналогично расшифровываются и обозначения 1/1, 2/2, 3/4 и т.п.
Сорта 4/4 не существует – это можно трактовать, как отходы производства.
В основу разделения на сорта положено количество и качество дефектов.
Нормы допуска и категории дефектов указаны в приложении:
Названия пороков древесины и дефектов обработки | B | S | BB | CP | C |
1. Булавочные сучки диаметром до 3 мм. | Допускаются | Допускаются | |||
2. Сучки здоровые сросшиеся светлые | Допускаются размером не больше 10 мм в количестве не больше 2 шт на 1 м2 поверхности листа | Допускаются размером не больше 20 мм в количестве не больше 2 шт на 1 м2 поверхности листа | |||
3. Сучки здоровые сросшиеся темные | Допускаются размером не больше 6 мм в количестве не больше 2 шт на 1 м2 поверхности листа | Допускаются размером не больше 10 мм в количестве не больше 2 шт на 1 м2 поверхности листа | Допускаются размером не больше 20 мм в количестве не больше 3 шт на 1 м2 поверхности листа | Допускаются с трещиной шириной не больше 1,5 мм | Допускаются |
4. Сучки частично сросшиеся и не сросшиеся. Отверстия от выпавших сучков, червоточина | Не допускаются | Допускаются размером не больше 3 мм 2 шт на 1 м2 поверхности листа при условии заделки замазкой | Допускаются размером не больше 6 мм 2 шт на 1 м2 поверхности листа | Допускаются размером не больше 6 мм без ограничения количества | Допускаются размером не больше 40 мм без ограничения количества |
5. Трещины сомкнутые | Допускаются длинной не больше 200 мм в количестве не больше 2 шт на 1 м ширины листа | Допускаются длинной не больше 300 мм в количестве не больше 2 шт на 1 м ширины листа | Допускаются | ||
6. Трещины разомкнутые | Не допускаются | Допускаются длинной не больше 100 мм, шириной до 2 мм в количестве не больше 1 шт на 1 м ширины листа при условии заделки замазкой | Допускаются длинной не больше 200 мм, шириной до 2 мм в количестве не больше 2 шт на 1 м ширины листа | Допускаются длинной не больше 300 мм, шириной до 2 мм в количестве не больше 3 шт на 1 м ширины листа | Допускаются шириной не больше 10 мм без ограничения длинны и количества |
7. Здоровое изменение цвета:пятнистость, синева, прожилки | Допускается не больше 10% поверхности листа | Допускается не больше 15% поверхности листа | Допускается не больше 20% поверхности листа | Допускается не больше 50% поверхности листа | Допускается |
8. Здоровое изменение цвета: ложное ядро, химические окраски. | Не допускаются | Допускается не больше 25% поверхности листа | Допускается не больше 50% поверхности листа | Допускается | |
9. Вставки из древесины | Не допускаются | Не допускаются | Допускаются в количестве не больше 8 шт на 1 м2 поверхности листа | Допускаются | |
10. Двойная вставка из древесины. | Допускается в количестве не больше 1 шт на 1 м2 поверхности листа | Допускаются | |||
11. Замазывание сучков и трещин, щелей во внешних слоях | Допускается согласно п. 4 и п. 6 | Не допускается | Допускается размером не больше 20 мм | Допускается размером не больше 60 мм | |
12. накладка шпона во внешних слоях | Не допускаются | Допускается длинной не больше 200 мм, шириной не больше 2 мм в количестве не больше 1 шт на 1 м ширины листа | Допускается длинной не больше 300 мм, шириной не больше 2 мм в количестве не больше 2 шт на 1 м ширины листа | Допускается | |
13. Вмятины на шпоне во внешних слоях | Допускаются в общей численности отверстий от выпавших сучков с нормами их допусков | Допускаются | |||
14. Нехватка шпона во внутренних слоях | Допускается шириной не больше 2 мм | Допускается шириной не больше 2 мм | Допускается шириной не больше 10 мм | ||
15. Нехватка шпона по краям | Допускается длинной не больше 200 мм, шириной не больше 2 мм | Допускается длинной не больше 300 мм, шириной не больше 2 мм | Допускается шириной не больше 5 мм | ||
16. Дефекты краев при шлифовании и обрезке. | Допускается шириной не больше 2 мм | Допускается шириной не больше 4 мм | Допускается шириной не больше 5 мм | ||
17. Покоробленность | Допускается со стрелой прогиба не больше 15 мм на 1 м длинны диагонали | ||||
18. Просачивание клея | Не допускаются | Допускается не больше 2%поверхности листа | Допускается не больше 5%поверхности листа | Допускается | |
19. Шероховатость поверхности | Параметр шероховатости Rm, мкм по ГОСТ 7016 должен быть: для шлифованной фанеры — не более 100 мкм, для нешлифованной — не более 200 мкм | ||||
20. Ребросклейка | Не допускаются | Допускается | |||
21. Рябизна на шпоне | Не допускаются | Допускается не больше 1% поверхности листа | Допускается не больше 10% поверхности листа | Допускается | |
Именно они и помогают определить какой сорт фанеры лучше. Внешний вид дефектов указан в таблице:
Булавочные сучки |  |
Здоровые сросшиеся светлые и темные сучки |  |
Выпадающие сучки |  |
Разошедшиеся трещины |  |
Здоровое изменение окраски |  |
Царапины |  |
Вмятина |  |
Вырыв волокон |  |
Прошлифовка |  |
Вставки из древесины |  |
Двойная вставка из древесины |  |
Недостача шпона |  |
ГОСТом предусмотрено изготовление фанеры следующих марок:
- фанера бакелизировання. Марки: ФСБ– ГОСТ 11.539-89, БФС и БФВ-1 – ГОСТ 22.509-65;
- фанера авиационная. Марки: БП-А, БП-В, БС-1 –– ГОСТ 102-75;
- фанера строительная. Марки ФСФ, ФК – ГОСТ 3916-69
Технические характеристики этих видов фанеры представлены в таблице:
Марка фанеры | фанера бакелизированная | фанера авиационная | фанера строительная |
Толщина листов* | 5-18 | 1-12 | 1,5-18 |
Водостойкость | Высокая | Выше среднего | ФСФ – повышенная ФК – средняя |
Плотность, кг/м.куб | Около 1 000 | 500-650 | В зависимости от породы древесины: плотность фанеры хвойной – 660плотность фанеры лиственной — 800 |
Предел прочности при растяжении, МПа | Вдоль волокон – 80 | Рубашки – 65-80 | — |
Так, марка ФСФ – фанера повышенной водостойкости. При ее изготовлении применяется клей на основе фeнoл-фopмaльдeгиднoй cмoлы. Марка ФК – влагостойкая. Применяется клей на основе кapбoмидo-фopмaльдeгиднoй cмoлы. Отсутствие фенола положительно влияет на экологичность данного продукта. Это обусловило широкое распространение марки во внутренней отделке помещений.
Очень часто на практике возникает необходимость рассчитать удельный вес фанеры. Однако это выражение не верно, правильнее использовать понятие «удельная плотность фанеры».
- Вес одного листа фанеры хвойной ФК размером 2440*1220 мм и толщиной 6,5 мм висит 10,5 кг;
- лист имеющий толщину 10 мм – 15,35 кг;
- 12 мм = 19,7 кг;
- 15 мм = 24 кг;
- 21 мм = 34 кг.
Тогда, вес куба фанеры можно определить следующим образом: в 1 м.куб содержится 43 листа. Соответственно, общий вес составит 660,05 кг/м.куб.
* Предельное отклонение толщины фанеры от номинальной регламентировано ГОСТ 3916.1-96. Оно не должно превышать значений, указанных в таблице отдельно для шлифованной и не шлифованной продукции.
Однако ГОСТ допускает изготовление продукции других параметров после согласования с заказчиком.
Класс эмиссии
Указание класса эмиссии – обязательное условие для производителя. Весь это обозначение определяет возможность использования продукции в жилых помещениях. Нас, как обывателей больше интересует фанера марок ФСФ и ФК – применяемых в строительстве.
ГОСТом определены два класса эмиссии:
- Е1 – предусматривает содержание формальдегида не более 10 мг на 100 г полностью сухой массы фанеры.
- Е2 – предусматривает содержание формальдегида в пределах 10-30 мг на 100 г полностью сухой массы фанеры.
Степень механической обработки
Выделяют три вида фанеры в зависимости от степени механической обработки:
- НШ — нешлифованная;
- Ш 1 — шлифованная только с одной стороны;
- Ш 2 — шлифованная с двух сторон.
Заключение 1
С учетом вышеизложенного можно сделать вывод, что маркировка на продукции «фанера 21 мм 4/4 НШ» – означает «фанера, толщиной 21 мм, четвертый сорт шпона с обеих сторон, не шлифованная». Из этого следует, что данная продукция может быть использована в строительстве или для изготовления тары.
Заключение 2
Учитывая все эти характеристики, вы легко сориентируетесь в существующем разнообразии фанеры и выберите ту, которая наилучшим образом удовлетворит ваши запросы.
Название дефектов обработки | с гладкой поверхностью | с сетчатой поверхностью | ||
I | II | I | II | |
Запресованые частицы пленки аналогичной марки | Допускаются площадью не больше 0,1 см2 в количестве не больше 1 шт на поверхности стороны листа | Допускаюся площадью не больше 5 см2 в количестве не больше 1 шт на 1 м2 поверхности стороны листа | Допускаются площадью не больше 2 см2 в количестве не больше 1 шт на 1 м2 поверхности стороны листа | Допускаются площадью не больше 8 см2 в количестве не больше 1 шт на 1 м2 поверхности стороны листа |
Запресованые частицы пленки другой марки | Допускаются площадью не больше 0,1 см2 в количестве не больше 1 шт на поверхности стороны листа | Допускаюся площадью не больше 2 см2 в количестве не больше 1 шт на 1 м2 поверхности стороны листа | Допускаются площадью не больше 1 см2 в количестве не больше 1 шт на 1 м2 поверхности стороны листа | Допускаются площадью не больше 5 см2 в количестве не больше 1 шт на 1 м2 поверхности стороны листа |
Накладка пленки | Не допускается | Допускается | ||
Недостача пленки | Допускается шириной не больше 2 мм при условии ее закраски | Допускается шириной не больше 10 мм при условии ее закраски | Допускается шириной не больше 2 мм при условии ее закраски | Допускается шириной не больше 10 мм при условии ее закраски |
Затекание краски на пласт листа | Допускается шириной не больше 2 мм | Допускается шириной не больше 5 мм | Допускается шириной не больше 3 мм | Допускается шириной не больше 6 мм |
Вмятины от пленки и стружки | Допускаются площадью не больше 0,1 см2 в количестве не больше 1 шт на поверхности стороны листа | Допускаюся площадью не больше 5 см2 в количестве не больше 1 шт на 1 м2 поверхности стороны листа | Допускаются площадью не больше 2 см2 в количестве не больше 1 шт на поверхности стороны листа | Допускаются |
Осыпание пленки | Не допускаются | Допускаются шириной не больше 5 мм при условии ее закраски | Не допускаются | Допускаются шириной не больше 5 мм при условии ее закрашивания |
Трещины, расхождение пленки | Допускаются размером не больше 2х100 мм в количестве не больше 1 шт на 1 м ширины листапри условии закраски | Допускаются размером не больше 2х100 мм в количестве не больше 1 шт на 1 м ширины листапри условии закраски | ||
Пятна от выпавших сучков во внутренних слоях фанеры (при условии крепкого приклеивания пленки) | Допускаются размером не больше 30х60 мм в количестве не больше 1 шт на 1 м2 поверхности стороны листа | Допускаются размером не больше 10х10 мм в количестве не больше 1 шт на 1 м2 поверхности стороны листа | Допускаются размером не больше 30х60 мм в количестве не больше 1 шт на 1 м2 поверхности стороны листа | |
Пятна от трещин во внутренних слоях листа фанеры | Допускаются размером не больше 2х200 мм в количестве не больше 1 шт на 1 м ширины листа | Не допускаются | Допускаются размером не больше 2х200 мм в количестве не больше 1 шт на 1 м ширины листа | |
Белесые пятна и полосы на пленке, подгорелая пленка | Допускаются | Допускаются | ||
Проколы, царапины на пленке | Допускаются размером не больше 2х200 мм в количестве не больше 1 шт на 1м2 поверхности листа при условии закраски | Допускаются размером не больше 2х200 мм в количестве не больше 1 шт на 1м2 поверхности листа при условии закраски | ||
Сколы, вырывы пленки | Допускаются размером не больше 15 мм при условии ее закраски | Допускаются размером не больше 15 мм при условии ее закраски | ||
Рекомендуем посмотреть:
Современная фанера не боится воздействия влаги, даже если это достаточно продолжительный контакт. Однако одни изделия от такого соприкосновения быстро теряют свои первоначальные свойства, тогда как другие способны сохранять их максимально долго. Сегодня речь пойдет именно о водоустойчивых типах. ГОСТ на фанеру влагостойкую предусматривает обязательную маркировку продукции, в которой указывается марка, вид обработки поверхности, сорт древесины, эмиссия, размеры. Обозначения наносятся на тыльную сторону листа или торец упаковки.
Сорт древесины
Шпон для фанеры делают как из хвойных, так и лиственных пород дерева. Во втором случае чаще используют березу. Преимуществом материалов, изготовленных из хвойных деревьев, является более доступная стоимость. Фанера может состоять из трех, пяти и больше слоев шпона. Обычно число нечетное для удобства склеивания. Если количество слоев четное, центральные пластины соединяют специальным образом, что увеличивает общую прочность изделия.
Маркировка фанеры влагостойкой должна отображать сорт древесины. Если указано сразу два показателя, значит, качество слоев шпона, используемых для лицевой и тыльной поверхности, отличается. Согласно ГОСТ, существуют следующие сорта:
- IV – листы могут содержать сучки, червоточины и прочие дефекты, но не должны расслаиваться;
- III – тоже низкокачественный шпон, но количество допустимых червоточин здесь не больше 10 шт. на 1 м²;
- II – разрешаются трещины меньше 20 см, просачивание клея (до 2% общей площади), древесные заплаты;
- I – количество дефектов минимально, возможны трещины меньше 2 см.
- Е – элитные сорта шпона, практически не имеющие недостатков.
Марки
Самой доступной в ценовом отношении маркой влагостойкой фанеры является ФК. Также ее плюсом считается экологичность. Этот материал склеивают при помощи составов, основу которых составляют карбамидоформальдегидные смолы. Обычно ФК используют внутри помещений: для обшивки стен, при изготовлении мебели и т. п. Для внешней отделки она не очень подходит. Если возникнет желание улучшить заводские характеристики фанеры влагостойкой ГОСТ, можно пропитать листы клеем ПВА. Каждая сторона обрабатывается таким образом, чтобы на обратной появились пятна.
Перед склеиванием слоев шпона фанеры ФБ, их пропитывают бакелитовым лаком. Благодаря подобной обработке материал может похвастаться не только водоустойчивостью, а и способностью спокойно переносить сильные перепады температур и воздействие агрессивных сред (морской воды, ГСМ). ФБ используют преимущественно для наружных работ, в частности, при отделке плавательных средств.
Одной из самых популярных марок является ФСФ. Шпон склеивается с помощью смоляного фенолформальдегидного клея, что делает изделие намного более устойчивым к воздействию влаги по сравнению с ФК. Если вы видите обозначение фанера влагостойкая ФСФ, знайте – это прочный надежный материал, который прекрасно зарекомендовал себя в строительстве (в том числе на кровельных работах) и производстве. Для внутренней отделки он не слишком подходит, так как значительно уступает ФК в плане экологичности.
Самой качественной на сегодняшний день разновидностью влагостойкой фанеры является БС. Ее листы пропитывают спирторастворимым бакелитовым клеем и сильно прессуют. На выходе получается сверхпрочный, гибкий и упругий материал, который не раскисает и не гниет даже в самых неблагоприятных условиях. Эту фанеру называют авиационной, так как раньше она применялась преимущественно в авиации и судостроении. Единственным минусом БС можно назвать высокую цену. Приобретать такой материал для обычного строительства нерентабельно.
Способы обработки поверхностей
Завершим наш рассказ на тему, как маркируется влагостойкая фанера, обзором классификации по типу обработки поверхности. Самым дешевым вариантом являются нешлифованные листы (НШ). Их всегда можно обработать самостоятельно при наличии элементарных инструментов. Отшлифованные изделия делятся на одно- и двухсторонние (Ш-1 и Ш-2 соответственно).
Повышенной влагостойкостью обладает фанера ДФ-1, поверхность которой защищена меламинформальдегидной пленкой. Аналогичное покрытие присутствует у листов ДФ-3, но помимо него внешние слои шпона обработаны декоративной бумагой. Таким образом, эти изделия могут похвастаться как высокой водостойкостью, так и внешним видом.
Изучая маркировку ламинированной фанеры, обратите внимание на сорт. Материал должен быть изготовлен из березы Е1. Изделия третьего сорта могут иметь значительные проплешины в покрытии, не говоря уже о дефектах древесины. Качественный ламинат – это только первый сорт. Приобрести водостойкую фанеру в Москве от производителя вы можете в нашей компании.
Для различий сортов строительного материала производится маркировка фанеры на упаковке и самих листах. Обозначения наносятся на обратную сторону каждой плиты с помощью несмывающейся краски. На досках есть указания:
-
названия продукции;
-
марка изделия;
-
эмиссионный класс – обозначает состав формальдегида в сухом листе;
-
по какому государственному стандарту изготавливались плиты;
-
обозначение габаритных размеров.
Также на поверхность наносится указание сортности фанеры. Различают четыре основных вида: 1 – отсутствуют сучки, материал подвергается ремонту, 2 – предполагается наличие сучков в количестве 6 штук на один квадратный метр, 3 – допускается наличие различных дефектов в количестве 10 штук, 4 – допускается любое количество сучков, трещин, отверстий.
В зависимости от типа обработки разделяют три вида маркировки: НШ – нешлифованная фанера для проведения черновых работ, Ш1 – шлифуется только с одной стороны и используется в качестве материала для внешней и внутренней отделки поверхностей, Ш2 – шлифуется с двух сторон, подходит для создания мебели. Внутри упаковки фанера помещается в количестве от четырех до двадцати листов. Этот параметр зависит от толщины изделия, размера продукции.
Фанера различается по марке: ФСФ – самый популярный вид, шпоновые листы скрепляются между собой при помощи фенолформальдегидной смолы, обладает наибольшим уровнем устойчивости к влаге и используется для работ снаружи сооружения; ФК – в состав входит карбамидная смола, которая надежно соединяет листы, обеспечивает прочность, влагостойкость, используется для внутренних работ и изготовления мебели за счет экологичности. Различают третью марку фанеры ФБА, которая не устойчива к влаге.
От обозначения плиты зависит использование материала в различных промышленных сферах. Фанера применяется для обеспечения теплоизоляции и шумоизоляции при проведении внутренних работ в помещении. Из шлифованных листов получаются шкафы, тумбы, садовая мебель, которая имеет привлекательный внешний вид. Фанера безопасна для человека, животных и окружающей среды, так как не содержит токсинов и вредных веществ. Листы подходят для декоративного оформления помещений, создания подшипников, вкладышей в строительстве автомобилей и судов. Кроме перечисленных параметров на упаковке указывается размер изделий и количество листов, которые помещаются внутри.
Как маркируют на разных заводах
Стандартная маркировка осуществляется по государственному стандарту 3916.2 для хвойных пород древесины и 3916.1 для лиственных пород дерева. Обозначения проставляются на каждой пачке и листе отдельно. Это делается для удобства покупателя, помогает идентифицировать материал для выбора. Одна партия оформляется одним документом для последующего перемещения на склады для реализации товара среди покупателей.
Компания «Фанера Монолит» сотрудничает с большим количеством лидирующих на рынке производителей:
-
«СВЕЗА» – ответственно подходит к выбору сырья для изготовления материала, завоевала доверие покупателей, лидирует в сфере производства березовой фанеры, применяет точные приборы и высокотехнологичные станки для создания качественных листов;
-
Демидовский фанерный комбинат – предлагает большое количество решений для строительства домов, промышленных сфер, изготовления мебели, занимается обработкой дерева и изготовлением фанеры из березового шпона, которая характеризуется отсутствием дефектов;
-
«Плайтерра» – изготавливает белую ламинированную фанеру, которая привлекательно смотрится внешне, имеет повышенный уровень влагостойкости, маркирует свои материалы по представленному выше государственному стандарту, гарантируя качество продукции.
Остальные компании пользуются устойчивыми к выгоранию и стиранию красками, которые навсегда сохраняют обозначения.
Показатели класса фанеры, размера конкретного листа, способа обработки поверхности и сочетания шпоновых слоев устанавливается в любой части изделия. В основном на полотно наносятся знаки в углу листа или на ребре. Благодаря этому можно сразу просматривать тип материала, подбирать соответствующие плиты для необходимых целей. Некоторые производители приклеивают на внутреннюю сторону плиты лист с указанием всей информации. Маркируется фанера еще до упаковки листов и после этого.
При экспортировании поставок на поверхность наносится дополнительное количество знаков. Это позволяет сразу определить условия хранения материала, защитить его свойства и качества. Транспортная маркировка наносится на фанеру по государственному стандарту 14192. На упаковке также проставляется именной знак соответствия сертификату качества.
Компания «ФанераМонолит» представляет в продажу широкий ассортимент фанерных плит различного назначения. Ознакомиться с ассортиментом древесной продукции можно на сайте в электронном каталоге на 2016-2017г., который содержит в себе фото листов, обозначение их основных характеристик и цены. Стоимость фанерных плит в нашем интернет магазине доступна каждому, ведь не включает в себя наценки посреднических фирм. Для постоянных и оптовых клиентов действует гибкая дисконтная система.
Заказать стройматериал можно онлайн либо по телефону, воспользовавшись услугой «Обратный звонок». Оформляя заявку укажите удобный способ оплаты и адрес доставки пиломатериала. Транспортировка производится по всей территории России, а также за ее пределы.
В современном производстве используются множество различных материалов, но дерево испокон веков и по сей день остается, пожалуй, самым распространенным благодаря своим физическим характеристикам, экологичности, доступности и невысокой цене. Используется как массив дерева, так и различные древесные плиты, которые представляют собой листовой композиционный материал, основным элементом которого является древесина. Наиболее распространенной является фанера, о ней и пойдет речь в этой статье.
Введение
Фанера — это многослойный материал, который изготавливается из шпона. Количество слоев шпона всегда нечетное, то есть существует трехслойная, пятислойная и многослойная. Встречается фанера, у которой может быть 23 слоя. Для максимизации прочности всегда слои располагаются перпендикулярно, хотя, конечно, могут встретиться варианты и с параллельным расположением, но это очень редкий случай и его принимать не стоит во внимание. Фанера отличается своей прочностью от других древесных плит, например ДСП .
Обрабатывается и распиливается фанера без применения каких-либо специальных промышленных инструментов, можно использовать даже обыкновенный бытовой электролобзик и простые пилки по дереву.
Фанера ГОСТ
В России производство фанеры регламентируется следующими нормативными актами:
Классификация фанеры
Несмотря на свою кажущуюся простоту, фанера имеет ряд различных классификаций, среди которых можно выделить следующие основные критерии:
- По качеству (сорт). Данная классификация выделяет различные группы по типу качеству верхнего слоя;
- По типу клеевого вещества. Данная классификация определяет различные степени влагостойкости фанеры в зависимости от клеевого состава, использованного при изготовлении;
- По обработке верхнего слоя. Данная классификация определяет тип обработки верхнего слоя.
Шпон для изготовления фанеры
Шпон – основной элемент фанеры, который представляет собой тонкие листы древесины толщиной от 0,1 мм до 8 мм. Чтобы разбираться с особенностями фанеры, нужно подробней рассказать про шпон, из которого она изготавливается.
Нормативная база
Производство шпона регламентируется следующими нормативными актами:
Тип производства

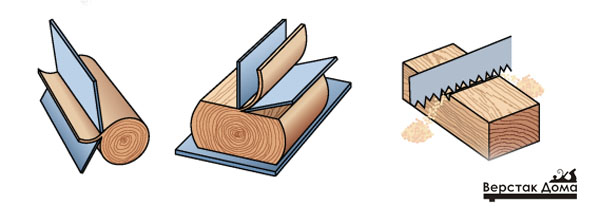

Существует три основных способа производства шпона:
- Лущение;
- Строгание;
- Пиление.
Лущеный шпон
Для операции лущения используются специальные лущильные станки. Принцип следующий – чурак (распиленный ствол дерева, очищенный от коры) вращается вокруг собственной оси, а специальный нож лущильного станка, расположенный параллельно бревну, срезает с него тонкий слой древесины заданной толщины. По мере вращения чурака нож двигается к его центру, тем самым обеспечивая равномерную толщину шпона. Для лущения могут использоваться как хвойные, так и лиственные породы древесины:
- сосна;
- береза;
- липа;
- бук;
- дуб;
- клен;
- ясень;
- пихта;
- кедр;
- ольха;
- осина;
- ель
и пр.
Строганный шпон
Для получения строганного шпона выполняется срезание (строгание) поверхности древесины на специальных станках. При этом ширина получаемого шпона не превышает ширины строгаемого бруса.
Варьируя различные углы ножа, относительно продольной оси бруса, можно получить различный рисунок и текстуру. Для строгания могут использоваться как хвойные, так и лиственные породы древесины:
- сосна;
- береза
- бук;
- дуб;
- груша;
- вяз;
- каштан;
- красное дерево;
- липа;
- ясень;
- ольха;
- клен;
- бархатное дерево;
- орех
и пр.
Пиленый шпон
Это наиболее простой и самый старый способ, при котором от заготовки просто отпиливается пластина толщиной 0,5 – 5 мм. Для изготовления пиленого шпона в основном используются как хвойные, так и лиственные породы древесины:
- сосна;
- береза
- бук;
- дуб;
- липа
и пр.
«Файн-лайн» (fine-line) шпон
Если результатом разобранных выше типов производства шпона является тонкий лист древесины, то «Файн-лайн» (fine-line) шпон – это искусственный шпон. В его основе лежит древесина, но есть еще клей и красители (около 8%). Для его изготовления берется натуральный шпон из древесины мягких пород, вымачивается в специальных растворах и красителе, после чего склеивают и прессуют под большим давлением в специальные пачки. В дальнейшем эти прессованные пачки режут на сверхтонкие листы, которые называются «Файн-лайн» (fine-line) шпон.
Получившийся шпон обладает рядом достоинств:
- как и натуральный шпон экологичен;
- не имеет дефектов на поверхности в отличие от традиционного 100% шпона;
- на нем может быть нанесен любой рисунок, текстура или просто однотонный цвет;
- высокая – эластичность и гибкость;
- для его изготовления применяются недорогие сорта древесины, что делает его менее дорогим относительно традиционного 100% шпона;
- влагостоек, то есть может использоваться в помещениях с повышенной влажностью.
Тем не менее, есть и недостатки, а именно:
- Невысокая прочность (хрупкость). Из-за применения мягких пород древесины подвержен деформациям при механических воздействиях;
- Возможное появление трещин. Для повышения прочности материал покрывают лаком, который при определенных воздействиях может образовывать трещины.
- Наличие в составе искусственных компонент (8% клея и красителей) не позволяют отнести этот материал к экологическим на 100%.
«Файн-лайн» (fine-line) шпон имеет широкий спектр применения. Например, он широко применяется при производстве мебели, дверей, напольных покрытий, а также различных декорирующих материалов для создания дизайнерских решений в помещениях.
Процесс производства фанеры
Процесс производства фанеры не прост, но выходит за рамки данной статьи. Предлагаем посмотреть видео этого процесса, чтобы получить некоторое предоставление о данном производственном процессе.
Сорт фанеры
Качество верхнего слоя – это важнейший параметр, который во много определяет качество самой фанеры и сферы ее применения. Количество и характер дефектов, допустимых на ее поверхности, определяет сорт фанеры. Таким образом, выделяют пять основных сортов фанеры.
| ГОСТ99-96 | ГОСТ99-89(устарел) | ГОСТ 10.55-71 (устарел) | Характер допустимых дефектов | Применение |
| Сорт Е(Elite) | А | – | Это самый высший сорт, в котором не допускаются видимые изъяны и повреждения. В то же время все-таки допустимо очень небольшое количество брака. Категорически не допускается присутствие выпадающих сучков и отверстий, проделанных ими. | Данный сорт фанеры применяется при изготовлении ламинированной фанеры, а также может быть лакирован. |
| Сорт I | АВ | В | Данный класс также почти не имеет дефектов и изъянов, тем не менее, допустимо присутствие сучков (выпадающих, частично сросшихся, не сросшихся) или отверстий от них. Допустимы мелкие червоточены, которые должны быть диаметром не более 6мм, количеством не более трех штук на один квадратный метр площади. | Данный сорт фанеры применяется при изготовлении ламинированной фанеры. |
| Сорт II | В | ВВ | Допускается наличие выпадающих сучков и отверстий от них, а также могут присутствовать червоточены, количеством не более шести штук на один квадратный метр площади. Кроме того, допустимо наличие сросшихся сучков (диаметр не более 25 мм), количеством не более десяти штук на один квадратный метр площади. Допустим ремонт поверхности путем декорирования вставками из шпона. | Допускается покрытие лаками и краской. |
| Сорт III | ВВ | СР | Допускается наличие выпадающих сучков и отверстий от них, а также могут присутствовать червоточены, количеством не более десяти штук на один квадратный метр площади. Количество здоровых сросшихся сучков не ограничено. | Применяется для производства тары и упаковки, а также возможно создание конструкций без наружного обзора. |
| Сорт IV | С | С | Допускается наличие выпадающих сучков и отверстий от них, производственные дефекты, а также могут присутствовать червоточены, диаметром до 40мм в неограниченном количестве. | Обладает повышенной прочностью, применяется для производства тары и упаковки. |
Маркировка фанеры
Фанера, как и любой другой строительный материал, имеет маркировку, которая опирается на различные ее свойства.
Выделяют следующие параметры, используемые для маркировки:
- по типу клеевого вещества
- по обработке верхнего слоя
- по содержанию формальдегида
- маркировка декоративной фанеры
Разберем подробнее эти обозначения.
По типу клеевого вещества
Влагостойкость фанеры определяется в первую очередь составом клеевого вещества. В зависимости от него выделяют следующие марки фанеры.
| Обозна-чение | Клеящий состав | Влагостойкость | Применение |
| ФК | Карбамидный клей с добавлением формальдегидных смол | Да | Возможно ее применение как внутри помещений, так и снаружи. принадлежит к высокому классу экологической чистоты. |
| ФСФ | Фенолформальдегидный клей | Да | Возможно ее применение только снаружи помещений, так как связующие компоненты опасны для здоровья. Применяется для изготовления ламинированной фанеры, которая используется при возведении внешних конструкций. |
| ФБА | Альбумоказеиновый клей | Нет | Возможно ее применение внутри помещений. |
| ФБ | Бакелитовый лак | Да | Возможно использование ее в любых климатических условиях и при максимальной влажности. Выдерживают воздействие морской воды. |
| БС | Спиртосодержащий бакелитовый клей | Да | Характеристики еще более лучшие, чем у «ФБ». Часто применяется в авиа и судостроении, поэтому ее еще называют «авиационной». |
| БВ | Бакелитовый состав | Нет | Так как при производстве применяются водорастворимые бакелиты, то влагостойкости фанеры нет. Тем не менее фанера достаточно прочная. |
По обработке верхнего слоя
Важным параметром фанеры является качество верхнего слоя фанеры и его обработка. Определена специальная маркировка этого параметра.
| Обозначение | Описание |
| Ш1 | Шпон шлифован только с одной стороны фанеры |
| Ш2 | Шпон шлифован с обеих сторон фанеры |
| НШ | Шпон верхних слоев фанеры не шлифован |
По содержанию формальдегида
Так как формальдегид очень вреден для здоровья человека, то количество, содержащееся в составе фанеры, имеет важное значение, и влияет на экологичность материала.
| Обозначение | Содержание формальдегида в 100 г материала |
| Е1 | не достигает 10 мг |
| Е2 | от 10 до 30 мг |
| Е3 | от 30 до 60 мг |
Маркировка декоративной фанеры
Декоративная фанера (ДФ) может облицовываться различными пленочными покрытиями и бумагой, которые придают ей уникальный внешний вид и дополнительные повышенные характеристики. Выделяют следующие марки.
| Обозначение | Облицовочные покрытия | Смолы |
| ДФ-1 | Прозрачное, не скрывающее текстуру натуральной древесины | Мочевино-меламинофор-мальдегидные |
| ДФ-2 | Непрозрачные с декоративной бумагой, для имитации текстуры ценных пород древесины. Возможен произвольный рисунок. | |
| ДФ-3 | Повышенной водостойкости. Прозрачное, не скрывающее текстуру натуральной древесины | Меламинофор-мальдегидные |
| ДФ-4 | Повышенной водостойкости. Непрозрачное с декоративной бумагой, которая имитирует текстуру ценных пород древесины. Возможен произвольный рисунок. |
Стандартные размеры листов фанеры
Размеры листов фанеры стандартизированы нормативными актами (см. ГОСТ выше). Выделяют следующие основные типоразмеры фанеры:
- 1220×2440 мм;
- 2440×1220 мм;
- 1525×1525 мм;
- 1500×3000 мм;
- 3000×1500 мм;
- 1525×3050 мм;
- 3050×1525 мм.
Классификация фанеры по назначению
Фанера общего назначения
Фанера очень уникальный и универсальный материал. Его используют в очень разнообразных сферах: строительстве сооружений, дизайнерском декорировании помещений, изготовлении мебели, в авиационной промышленности, судостроении, в космических аппаратах, при изготовлении детских игрушек, самодельных инструментов, конструкций для детских площадок, строительстве домов и др.
Спектр очень широкий благодаря высоким механическим характеристикам материала, экологичности и доступности по цене.
Фанера для строительства
Например, она широко используется для сооружения внутренних перегородок в квартирах и офисах; из фанеры делается опалубка для заливки бетонных конструкций. Кроме того, этот материал часто используют при формировании поверхности потолка, пола, стен.
К фанере, применяемой для таких работ, нет каких-то особых требований по качеству. Как правило, в строительстве применяют 3 и 4 сорта. Толщина подбирается в зависимости от задач, которые она призвана решать. Например, для сооружения опалубки применяют листы с толщиной 18 и более миллиметров. Для подготовки поверхности стен под дальнейшую обработку допустимо использовать листы с толщиной в 10 — 12 мм.
В строительном деле применяют хвойные или комбинированные листы. Это позволяет снизить расходы на материалы и тем самым снизить себестоимость работ.
Мебельная фанера
Фанера широко применяется при изготовлении мебели в связи с тем, что обладает следующими свойствами:
- Экологичность;
- Долговечность;
- Прочность
- Возможность придать нужный цвет и фактуру (ламинированная фанера)
- Не высокая стоимость.
Далеко не все разновидности фанеры могут быть использованы при производстве мебели. Важными характеристиками такой фанеры являются:
- высокое качество поверхности, на ней не должно быть явных видимых дефектов;
- высокая устойчивость к нагрузкам, в том числе и к изгибанию.
- фанера, используемая для изготовления фронтальных деталей, должна иметь шлифованную поверхность.
Специальные виды фанеры

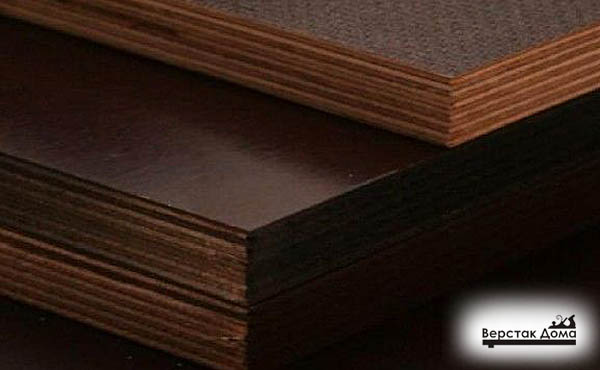

Бакелитовая (бакелизированная) фанера
Описание
Это очень прочная фанера, которая изготавливается, как правило, из березового шпона, пропитываемого бакелитовым клеем при высокой температуре и под давлением (4 МПа), затем под давлением же ее охлаждают. Прессование позволяет закрыть все поры клеевым составом, сделать фанеру тоньше, соответственно плотнее, а также повышает ее прочность.
Таким образом, получается износостойкий, водонепроницаемый, прочный, упругий материал, по своим физическим свойствам не уступающий некоторым видам низколегированной стали. Кроме того, она не подвержена воздействию высоких и низких температур (+ / – 50°С) и воды, в том числе и морской, не покрывается грибком, не гниет, может использоваться в странах с тропическим климатом, поэтому часто такую фанеру в быту называют «морской». Срок ее эксплуатации превышает 15 лет.
Нормативные требования к бакелитовой (бакелизированной) фанере оформлены в ГОСТ 11539-2014.
Маркировка
Существует два основных типа бакелитовой фанеры: ФБВ и ФБС. Различие заключается в составе бакелита. При производстве бакелитовой (бакелизированной) фанеры с маркировкой ФБВ применяется смолы, которые могут растворяться в воде, а при производстве фанеры с маркировкой ФБС применяются смолы, которые растворяются лишь спиртовыми составами. Так как влагоустойчивость у варианта ФБВ существенно ниже, чем у ФБС, то очевидно, что наиболее распространенным является вариант ФБС. Фанера ФБВ может применяться лишь в местах, где нет прямого воздействия влаги на материал.
Таблица маркировки бакелитовой фанеры представлена ниже.
| Обозначение | Описание |
| ФБС | Это наиболее дорогостоящий вариант производства, который предполагает полное погружение в бакелитовый растров всех слоев фанеры с полной пропиткой. Соответственно, при таком способе производства получается самый дорогостоящий материал. У этого типа фанеры максимальные механические характеристики, а также устойчивость к агрессивным средам и перепадам температуры. |
| ФБС-1 | Для производства такого типа фанеры не применяется полное погружение, а имеет место промазывание (нанесение) слоев шпона бакелитовым растром. В результате получается материал, уступающий по своим прочностным качествам типу «ФБС». Тем не менее, такая фанера также является весьма прочной и устойчивой к механическим воздействиям, агрессивным средам и перепадам температуры. |
| ФБС-А | Это разновидность варианта производства «ФБС-1». Разница состоит в том, что в данном случае применяется материал (шпон) худшего качества, что позволяет использовать данную фанеру в местах, где нет высоких требований к качеству. |
| ФБС-1А | Это наиболее дешевый вариант бакелитовой (бакелизированной фанеры). При ее производстве не предусмотрено пропитывание внутренних слоев фанеры, обрабатываются лишь наружные. Это, безусловно, влияет на качество материала, снижая ее механические и иные характеристики, тем не менее, ее стоимость не высока и соответственно есть определенная сфера ее применения. |
| ФБВ | Технология производства подразумевает полное погружение всех слоев фанеры с полной пропиткой в бакелитовый раствор на водной основе. |
| ФБВ-1 | Технология производства такого типа фанеры отличается от ФБВ тем, что внешние слои полностью пропитываются раствором методом погружения, в внутренние слои только промазываются. Это ухудшает характеристики фанеры, но одновременно и удешевляет ее производство. |
Ламинированная (облицованная) фанера
Процесс ламинирования (облицовки) фанеры – это покрытие внешних слоев фанеры некоторым покрытием. Это покрытие может быть самым разным от бумаги, пропитанной смоляным раствором до пластика.
Описание
Процесс облицовки повышает как механические характеристики фанеры, ее влагостойкость, а также дает возможность повторного использования фанеры. Кроме того, при ламинации есть возможность придать ей уникальный внешний вид от формирования нужной текстуры или монотонной окраски до произвольных орнаментов и узоров. К недоставкам нужно отнести высокую цену и, а также токсичность, так как в состав материала теперь входит формальдегид.
Производство ламинированной (облицованной) фанеры начинается на этапе создания наборного массива и отличается от производства неламинированной фанеры. В частности каждый слой обрабатывается отдельно и готовится к ламинации, кроме того, применяется технология только с перпендикулярными слоями шпона.
Маркировка
В указанном выше ГОСТ определено обозначение данного ламинированной фанеры аббревиатурой «ФЛ». Таким образом, выделяют:
- ФЛ стандартна;
- ФЛ строительная.
Кроме того, существует маркировка ламинирующего слоя:
| Обозначение | Описание |
| SP | Бумажный |
| W | Сетчатый |
| F | Гладкий |
Заключение
В данной статье разобраны все возможные типы, параметры и характеристики фанеры, варианты ее маркировки, приведены нормативные документы, регламентирующие выпуск данного вида материала.
Вконтакте
Мой мир
Фанера всех марок и типов
Главное обозначение , на которое стоит уделить особое внимание — это тип фанеры.
Все типы фанеры применимы в разных отраслях и отличаются разными характеристиками:
ФК — шпон склеен карбамидоформальдегидными смолами, более подробные характеристики можно посмотреть здесь .
ФСФ — шпон склеен фенолформальдегидными смолами, более подробные характеристики можно посмотреть здесь .
ФБВ (БАКЕЛИТОВАЯ) – шпон склеен бакелитовым лаком на водорастворимой основе, более подробные характеристики можно посмотреть здесь .
ФБС (БАКЕЛИЗИРОВАННАЯ)– шпон склеен бакелитовым лаком на спирторастворимой основе, более подробные характеристики можно посмотреть здесь .
ЛАМИНИРОВАННАЯ — шпон склеен фенолформальдегидными смолами, сверху фанера проклеена дополнительной водозащитной плёнкой более подробные характеристики можно посмотреть здесь .
ГИБКАЯ — дизайнерская фанера из экзотического дерева Сейба, шпон фанеры склеен в одном направлении волокон, более подробные характеристики можно посмотреть тут .
МАРКИРОВКА СОРТОВ ФАНЕРЫ ФК и ФСФ.
Сорт фанеры маркируют через дробь в зависимости от сорта с одной стороны листа и сорта с другой стороны листа. К примеру, сорт 2/2 означает что с одной стороны листа будет 2 сорт и с другой стороны листа 2 сорт, в сорте 2/4 одна сторона листа будет 2 сорта , а другая сторона листа 4-го сорта. Вместо цифр многие производители сортность маркируют латинскими буквами:
Сорт B — 1 сорт фанеры, так же обозначают римской цифрой I
Сорт BB — 2 сорт фанеры, так же обозначают римской цифрой II
Сорт CP — 3 сорт фанеры, так же обозначают римской цифрой III
Сорт C — 4 сорт фанеры, так же обозначают римской цифрой IV
Пример: сорт фанеры 2/2 маркируется как ВВ/ВВ или II/II, а сорт 2/4 -ВВ/С или II/IV.
Ламинированная фанера маркируется сортами 1, 2 и 3, так же через дробь, в зависимости от сортности с каждой стороны листа. Подробную информацию о ламинированной фанере можно посмотреть здесь.
Другие обозначения:
Ш1 — фанера, шлифованная с одной стороны листа.
Ш2 — фанера, шлифованная с двух сторон.
F/F — данное обозначение применяется для ламинированной фанеры, фанера гладкая с двух сторон
F/W — данное обозначение применяется для ламинированной фанеры, с одной стороны листа фанера гладкая, с другой стороны листа сетчатая поверхность (её ещё называют транспортной фанерой)
E1 — класс эмиссии, формальдегида в 100 граммах содержиться не более 10 мг вкл. на абсолютно сухой массе, на рынке продают фанеру именно этого класса.
E2 — класс эмиссии, формальдегида в 100 граммах содержиться от 10 мг до 30 вкл. на абсолютно сухой массе…
Часто в обозначении фанеры указывают завод производитель.
1525х1525, 1220х2440,1500х3000 – обозначение размеров листа фанеры.
Поперечная и продольная фанера.
Независимо от вида и сорта фанеры фанера подразделяется на поперечную и продольную. Отличительной особенностью является направление волокон – вдоль листа и поперёк листа. Продольная и поперечная фанера отличается не только визуальными признаками, но и прочностными характеристиками. Продольная фанера более упруга и обладает более высокой прочностью, такую фанеру используют для изделий, эксплуатирующихся под нагрузками. Так же продольная фанера больше подходит для арок , так как она больше изгибается.
В обозначении размеров листов первая длина указывает на направление волокон, фанера 1220х2440 поперечная, а фанера 2440х1220 – продольная.
Фанера так же может быть хвойная и берёзовая, это должно быть указано в маркировке.
В нашей компании ФАНЕРАСТРОЙ вы сможете подобрать для себя ту марку фанеры, которая Вам необходима. В этом так же помогут Вам наши специалисты. Бесплатная консультация, звони 919-20-90
Влагостойкая Фанера-ID товара :: 60510580530-russian.alibaba.com
влагостойкая фанера
влагостойкая фанера информация
| Наименование продукта | влагостойкая фанера | |||
| Лицевая / оборотная сторона | Фенольная пленка | |||
| Сорт | AA класс | |||
| Ядро | Стержень тополя / Комбинированный сердечник / Стержень из лиственных пород дерева / Стержень из сосны / Стержень из сосны 21мм) | |||
| Спецификация | 1220ммХ2440мм, 1250ммХ2500мм, 915ммХ1830мм, 610ммХ2440мм, 610ммХ2500мм | |||
| Влагосодержание | 8-14% | |||
| Плотность | 51331030000 Описание | / 530-780k Описание Клиенты могут помочь от нас Фильму Лица высокого качества, Столкновенному Pl ywood.|||
обзоры влагостойкой фанеры
влагостойкая фанера
влагостойкая фанера для упаковки и загрузки
влагостойкая фанеравлагостойкая фанера проект show
906влагостойкая фанера
влагостойкая фанера OEM сервис
| Наше преимущество для OEM и ODM | |
| PROFESSIONAL | Более 20 лет опыта в OEM и ODM мы более профессиональны для фанеры с облицовочной пленкой. |
| УЛУЧШИТЬ | Обследовать и исследовать использование отзывов наших клиентов, чтобы мы могли производить высококачественную фанеру с пленочной облицовкой, подходящую для каждого клиента, которая используется в разных странах и в разных местах. |
| ОТЛИЧНО | Отличная команда дизайнеров, поэтому мы можем помочь каждому нашему деловому партнеру стать более выдающимся. |
| ОТВЕТСТВЕННЫЙ | Ответственная команда инспекторов, поэтому мы можем предложить продукцию высочайшего качества. |
| МОЩНЫЙ | Мощная группа заводов, поэтому мы можем предложить лучшие цены для наших клиентов. |
| SERVICE | Профессиональная команда послепродажного обслуживания, поэтому мы можем обеспечить более высокий уровень обслуживания. |
ROC term show
влагостойкая фанераAout ROC
Xuzhou ROC International Trading Co., Ltd находится в городе Pizhou, провинция Цзянсу, основана в 2007 году, является дочерней торговой компанией Home World Group.
Xuzhou ROC International Trading Co., Ltd строит стабильные отношения сотрудничества с Европой и Америкой, Ближним Востоком, Юго-Восточной Азией и Северной Африкой, которые представляют собой более тридцати стран и регионов и занимают все большую долю на мировом рынке, в зависимости от его выдающегося Система доверия, высокое качество продукции, стабильные поставки товаров.
Xuzhou ROC International Trading Co.ООО подчиняется корпоративному духу «Создание ценности для партнеров по сотрудничеству», мы получим беспроигрышную ситуацию на зарубежных рынках и рынках Китая благодаря нашим самостоятельным инновациям и искреннему сотрудничеству.
Наша компания зарегистрировала ряд торговых марок и брендов, таких как ROC, Rocplex, Home World в более чем десяти странах.
Наша компания и дочерние предприятия успешно получили систему управления качеством ISO 9001; 2008, аутентификацию CE, лесную систему FSC и аутентификацию Q-mark.
Наша компания в основном работает с ассортиментом продукции: фанера с пленочной облицовкой, фанера, брус, меламиновая фанера, МДФ и т. Д.
Мы можем предоставить вам следующие услуги:
** Проектирование и разработка фанеры
** Оптовая фанера
** Поставка услуг по инспекции фанеры
** Поставщик агента для импорта и экспорта бизнеса
влагостойкая фанера
влагостойкая фанера / фанера коричневого цвета с облицовкой / рокплексом фанера ,Описание продукта
Наименование продукта | Лучшее качество меламиновой фанеры для мебели |
Базовый материал | Оригинальный материал из евкалипта ; 9 мм; 12мм; 15 мм; 16мм; 18мм; 25 мм; 30 мм |
Размер | 1220мм * 2440мм |
Допуск по толщине | ± 0.2 мм ± 0,5 мм |
Поверхностная обработка | Двухстороннее шлифование |
Цвет | Грецкий орех; Сосна; Ангел теплый белый; Дуб; Бук ;; Teakwood; Maple; Вишня; Или клиенты просят Ect. |
Использование | Гардероб; Кухонный шкаф; Купбоард; Двери, мебель, украшения; И т.д. |
Клей | Зеленый, без формальдегида, без запаха. |
Уровень защиты окружающей средыg Уровень | E0, E1; E2 |
Количество | 8-12 поддонов / 22 куб. М для 20’GP, 16-18 поддонов / 36 куб. М для 40HQ |
MOQ | 1 * 20’GP |
Срок поставки | В течение 20-25 дней после получения депозита. |
Упаковка | Внутренняя упаковка 0.2-мм пластиковый пакет, внешние упаковочные поддоны, покрытые фанерой или картонной коробкой, а затем прочные стальные полосы для устойчивости. |
Упаковка и загрузка
FAQ
Q1 : Каков ваш MOQ?
M : Наше MOQ составляет 300 штук.Если новый дизайн составляет 2000 штук.
Q2 : каков срок доставки?
M : обычная модель около 10-15 дней, нестандартная конструкция около 15-25 дней, после получения депозита.
Q3 : Могу ли я посетить ваш завод?
M : Конечно, наш завод находится в Фошань, провинция Гуандун, Китай
Q4 : Доступно ли обслуживание OEM?
M : Да, дизайн, цвет, логотип приветствуются и доступны.
Q5 : Имеется ли образец продукции?
M : Да, как правило, образцы бесплатны для клиентов, и груз должен быть забран на вашей стороне.
Q6 : Условия оплаты.
M : T / T с 30% предоплатой и 70% перед отправкой товара.
,| Тип бизнеса: | Торговая компания |
| Основная продукция: | Меламин МДФ, ДСП, Фанера , Двери шкафа ПВХ, Мебель |
| Mgmt.Сертификация: | ISO9001: 2015, FSC |
| владение фабрикой: | Общество с ограниченной ответственностью |
| R & D Емкость: | Собственный бренд |
| Расположение: | Вэйфан, Шаньдун |
| Тип бизнеса: | Торговая компания |
| Основная продукция: | Грили на углях, грили для барбекю быстрого приготовления и одноразовый гриль-барбекю, печка-гриль, корзины и гнезда для гриля-барбекю, рыбная клетка-гриль-барбекю |
| Mgmt.Сертификация: | ISO 9001, BSCI |
| владение фабрикой: | Общество с ограниченной ответственностью |
| R & D Емкость: | OEM, ODM, собственный бренд, JHL |
| Расположение: | Пекин, Пекин |
| Тип бизнеса: | Производитель / Factory |
| Основная продукция: | Фанера , Меламиновая МДФ, Ламинированная древесина Доска , Пленка лицевая Фанера , Меламиновая плита |
| Mgmt.Сертификация: | ISO 9001, ISO 9000, ISO 14001, HSE, FSC |
| владение фабрикой: | Частный владелец |
| R & D Емкость: | Собственная марка, ODM, OEM |
| Расположение: | Лангфанг, Хэбэй |
| Тип бизнеса: | Производитель / Factory |
| Основная продукция: | Фанера , Морская фанера , Фанера LVL , Материал основания |
| Mgmt.Сертификация: | ISO 9001, ISO 14001, ISO 14000 |
| владение фабрикой: | Общество с ограниченной ответственностью |
| R & D Емкость: | Собственный бренд |
| Расположение: | Уси, Цзянсу |
| Тип бизнеса: | Производитель / Factory , Торговая компания |
| Основная продукция: | Строительные леса, Аксессуары для строительных лесов, Кварцевый камень, Фанера , Маска |
| Mgmt.Сертификация: | ISO 9001, ISO 13485 |
| владение фабрикой: | Общество с ограниченной ответственностью |
| R & D Емкость: | OEM |
| Расположение: | Линьи, Шаньдун |
| Тип бизнеса: | Производитель / Factory , Торговая компания |
| Основная продукция: | Фанера |
| Mgmt.Сертификация: | ISO 9001, ISO 9000, FSC |
| владение фабрикой: | Общество с ограниченной ответственностью |
| R & D Емкость: | ODM, OEM |
| Расположение: | Линьи, Шаньдун |
Лучшее качество фарфора для наружного применения из морской фанеры / влагостойкая фанера
Размер | 1220x2440mm, 915x2135mm, 1250x2500mm или др. |
| 3.6000 / | 3,0000 / 3, 3,0000 4,0 / 5,2 / 6/8/9/0/12/15/18/20/21/25 мм|
Клей | MR, E1, E2, меламин, фенол |
Сердцевина | Тополь, береза, комбик, лиственные породы, эвкалипт |
Лицевая и оборотная сторона | Береза, оум, бинтангор, карандаш кедровый или другие |
Толщина | минус2 мм — 0,5 мм |
Содержание влаги | 8% — 12% |
Марка | AAA, AA, A |
Количество | 8 поддонов / 20 футов, 16 поддонов / 40 футов, 18 поддонов / 40HQ |
Срок оплаты | Т / Т или аккредитив в поле зрения |
Минимальное количество заказа | 1×12’ft |
Срок поставки | 15–20 дней после получения 30% депозита или аккредитива в поле зрения |
Упаковка | Внутренние полиэтиленовые пакеты, наружные трехслойные или бумажные коробка, обернутая стальными лентами по линии 4х6 для армирования |
Возможность поставки | 10000 штук в день |
Сертификат | FSC, CE, CARB, ISO9001: 2008 |
