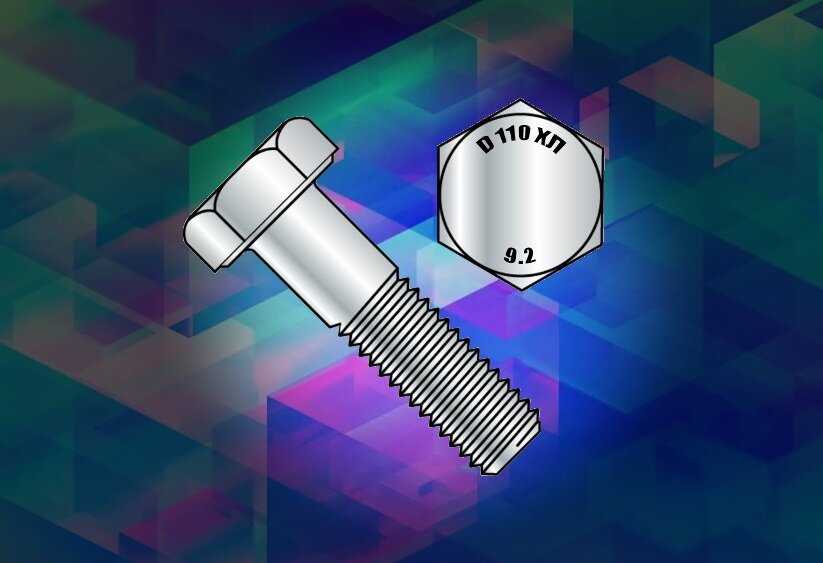

Как определить класс прочности болтов
Класс прочности – ключевая характеристика резьбового крепежа. Он определяет механические свойства метиза, зависит от марки стали и видов обработки. Чем выше класс прочности, тем выше предел прочности и текучести крепежного изделия. Для неответственных соединений и хозяйственных конструкций в большинстве случаев класс прочности крепежа не имеет особого значения. Другое дело – транспортная и грузоподъемная техника, мостовые, кровельные и тоннельные конструкции, станки и оборудование. При их сборке часто используется высокопрочный крепеж, и его замена может привести к крайне неприятным последствиям. Упавший башенный кран, отпавшая подвеска на автомобиле, заваленная металлоконструкция – часто именно таким бывает результат замены крепежа с несоблюдением классов прочности.

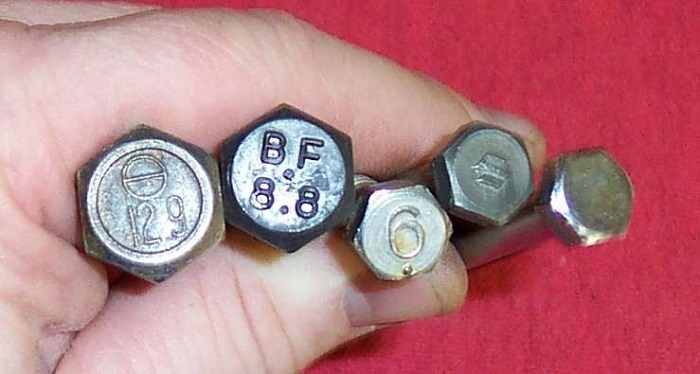

Как определить класс прочности болтов
Для метрического и дюймового крепежа класс прочности маркируется по-разному. Система маркировки класса прочности отечественного метрического крепежа (болтов, винтов, шпилек) указана в ГОСТ ISO 898-1-2014.
Маркировка класса прочности болтов по ГОСТ ISO 898-1-2014
Для изготовления болтов стандартом предусмотрены следующие классы прочности: 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 9.8, 10.9, 12.9. Рассмотрим маркировку болтов с шестигранной головкой как наиболее распространенного вида крепежных изделий.
Символы маркировки обязательно наносятся цифровым обозначением на крепеж диаметром от 5 мм включительно. Точку допускается упускать из обозначения. Предпочтительное место для маркировки – это верхняя поверхность головки. Знаки на верхней поверхности головки болта могут выполняться в виде углублений или выпуклостей. Другой вариант маркировки – нанесение символов на боковую поверхность шестигранника в форме углублений.
Для болтов, на которые невозможно нанести цифровое обозначение ввиду малого размера головки или по другим причинам, может применяться циферблатная система маркировки.
Соответствие цифровой и циферблатной систем в таблице ниже:
Маркировка класса прочности болтов по SAE J429
SAE J429 – американский стандарт, охватывающий механические свойства дюймового крепежа для автомобильной и смежных отраслей размерами до 1½ дюйма включительно. Всего в градацию дюймовых болтов SAE J429 входит 10 классов прочности, из которых наиболее распространенные GRADE 1, 2, 5, 8. Маркировка выполняется в виде нанесения радиальных линий от центра к краю окружности на головке шестигранного болта. GRADE 1, 2 – без маркировки, GRADE 5 – три радиальных линии, GRADE 8 – шесть радиальных линий.
Полностью посмотреть маркировку классов прочности дюймовых болтов согласно стандарта SAE J429 (официальный стандарт, стр.117) можно в таблице ниже:
|
МАРКИРОВКА И МЕХАНИЧЕСКИЕ СВОЙСТВА СТАЛЬНОГО КРЕПЕЖА SAE J429 |
||||||||
|
маркировка |
класс |
описание крепежа |
материал |
номинальный диаметр |
пробная нагрузка (psi) |
предел текучести (psi) |
предел прочности (psi) |
твердость |
|
без маркировки
|
SAE j429
класс пр. |
болты винты шпильки |
низко- и среднеуглеродистая сталь |
¼ -1½ |
33.000 |
36.000 |
60.000 |
HRB 70~100 |
|
SAE j429 класс пр. 2 |
¼ -¾ |
55.000 |
57.000 |
74.000 |
HRC 80~100 |
|||
|
⅞-1½ |
33. |
33.000 |
60.000 |
HRC 80~100 |
||||
|
SAE j429 класс пр. 4 |
шпильки |
среднеуглеродистая холоднотянутая сталь |
¼ -1½ |
65.000 |
100.000 |
115.000 |
HRC 22~32 |
|
|
|
SAE j429 класс пр. 5 |
болты винты шпильки |
среднеуглеродистая сталь с закалкой и отпуском |
¼ -1 |
85. |
92.000 |
120.000 |
HRC 25~34 |
|
1⅛-1½ |
74.000 |
81.000 |
105.000 |
HRC 19~30 |
||||
|
|
SAE j429 класс пр. 5.1 |
шпильки |
низко- и среднеуглеродистая сталь с закалкой и отпуском |
No 6-⅝ |
85. |
120.000 |
HRC 25~40 |
|
|
болты винты |
No 6-½ |
|||||||
|
|
SAE j429 класс пр. 5.2 |
болты винты |
низкоуглеродистая мартенситная сталь с закалкой и отпуском |
¼-1 |
85.000 |
120.000 |
120. |
HRC 26~36 |
|
|
SAE j429 класс пр. 7 |
болты винты |
низко- и среднеуглеродистая легированная сталь с закалкой и отпуском |
¼-1½ |
85.000 |
115.000 |
133.000 |
HRC 28~34 |
|
|
SAE j429 класс пр. 8 |
болты винты |
среднеуглеродистая легированная сталь с закалкой и отпуском |
¼-1½ |
105. |
130.000 |
150.000 |
HRC 33~39 |
|
|
SAE j429 класс пр. 8.1 |
шпильки |
среднеуглеродистая сталь или по SAE 1541 |
¼-1½ |
105.000 |
130.000 |
150.000 |
HRC 32~39 |
|
SAE j429 класс пр. 8.2 |
болты винты |
низкоуглеродистая мартенситная сталь с закалкой и отпуском |
¼-1 |
105. |
130.000 |
150.000 |
HRC 33~39 |
|
1
000
000
000
000
000
000
Соответствие классов прочности дюймовых и метрических болтов
При ремонте автомототехники, сельскохозяйственных машин и другого оборудования американского производства за отсутствием дюймового крепежа его часто приходится заменять метрическим. При этом возникает необходимость подобрать аналог по классу прочности. Механические свойства нового болта не должны уступать оригиналу. Ниже в таблице указано соответствие классов прочности метрических и дюймовых болтов дюймовым, а также приведены их маркировка и значение предела прочности на растяжение.
|
СООТВЕТСТВИЕ МЕТРИЧЕСКОГО ISO 898 и ДЮЙМОВОГО SAE j429 КРЕПЕЖА по КЛАССАМ ПРОЧНОСТИ |
||
|
МЕТРИЧЕСКИЙ КРЕПЕЖ ISO 898 |
ДЮЙМОВЫЙ КРЕПЕЖ SAE j429 |
|
|
класс прочности 4. Предел прочности 429 МПа (60.900 psi) |
= |
класс прочности 2 Предел прочности 60.000 psi |
|
класс прочности 8.8 Предел прочности 830 МПа (120.350 psi) |
= |
класс прочности 5 Предел прочности 120.000 psi |
|
класс прочности 10.9 Предел прочности 1040 МПа (150.800 psi) |
= |
класс прочности 8
Предел прочности 150. |
|
класс прочности 12.9 Предел прочности 1220 МПа (176.900 psi) |
= |
класс прочности ASTM-A574 Предел прочности 170.000 psi Заметка: Обычно не маркируется |
8 (4.6, 5.8)
000 psi
В интернет-магазине «Крепком» большой выбор метрических и дюймовых болтов с разными классами прочности. Менеджеры компании всегда помогут выбрать крепеж соответственно требованиям клиента или подобрать подходящую замену.
Полезные советы Обновлено: 12.12.2022 15:18:19
Поставить оценку
Успешно отправлено, Спасибо за оценку!
Нажмите, чтобы поставить оценку
Классы прочности болтов, классификация, маркировка, ГОСТ 7798-70 / Статьи / О компании / «ТАТМЕТИЗ» Набережные Челны
На болтах гайках и других видах резьбового крепежа без преувеличения держаться абсолютно все конструкций от подъёмного крана до колеса вашего автомобиля.
Крепежные элементы, представленные на современном рынке в большом разнообразии, используются как для простого соединения элементов различных конструкций, так и для увеличения их надежности и способности переносить значительные нагрузки.
У этих метизов есть несколько классификаций по разным параметрам. Например, в зависимости от формы головки они бывают универсальные (с шестигранной головкой), анкерные, рым-болты и др. По форме стержня крепеж тоже различается: резьба наносится на весь стержень или занимает только часть. Сама резьба в соответствии с ГОСТ 27017-86 может быть метрической, шурупной, самонарезающей или конической.
Принято выделять различные крепежные элементы:- болты;
- гайки;
- винты;
- шпильки.
Крепежные элементы, представленные на современном рынке в большом разнообразии, используются как для простого соединения элементов различных конструкций, так и для увеличения их надежности и способности переносить значительные нагрузки.
От того, для каких целей планируется использовать эти элементы, зависит класс прочности болтов, которые необходимо выбрать. У всех вышеперечисленных изделий собственное функциональное предназначение. С целью их производства применяются стали различных классов прочности. Это оказывает воздействие на дальнейшую маркировку болтов, а также крепежных элементов других типов.
Классы прочности и обозначения
Принято выделять всего одиннадцать классов прочности для гаек, винтов, болтов и шпилек. Все зависит от механических свойств крепежного элемента. В соответствии с ГОСТ 1759.4-87 крепежные элементы делятся на такие классы: 3.6 4.6 4.8 5.6 5.8 6.6 6.8 8.8 9.8 10.9 12.9.
| Класс прочности | Временное сопротивление, МПа | Твердость по Виккерсу, HV | Предел текучести, МПа |
3. 6 |
300 – 330 | 95 – 250 | 180 – 190 |
| 4.6 | 400 – 400 | 120 – 250 | 240 |
| 4.8 | 400 – 420 | 130 – 250 | 320 – 340 |
| 5.6 | 500 | 155 – 250 | 300 |
| 5.8 | 500 – 520 | 160 – 250 | 400 – 420 |
| 6.6 | 600 | 190 – 250 | 360 – 480 |
| 6.8 | 600 | 190 – 250 | 640 |
| 8.8 | 800 – 830 | 250 – 335 | 640 – 660 |
| 9.8 | 900 | 290 – 360 | 720 |
| 10.9 | 1000 – 1040 | 320 – 380 | 900 – 940 |
12. 9 |
1200 – 1220 | 385 – 435 | 1080 – 1100 |
Класс прочности 3.5 — 6.8
- Используемый материал – углеродистая сталь.
- Добавки и термическая обработка отсутствует.
Класс прочности 8.8, 9.8
- Используемый материал – углеродистая сталь.
- В качестве добавок используется хром, марганец и бор.
- Термическая обработка здесь закалка и отпуск при температуре 425 °С.
Класс прочности 10.9
- Материал для производства – легированная и углеродистая сталь.
- В качестве добавок используется хром, марганец и бор.
- Термическая обработка здесь закалка и отпуск при температуре 340 или 425 °С.
Класс прочности 12.9
- Материал для производства – легированная сталь.
- Добавки отсутствуют.
- Термическая обработка здесь закалка и отпуск при температуре 380 °С.
Термическая обработка представляет собой технологический процесс по изменению структуры материала. После этого происходит повышение предела выносливости стали, прочность и стойкость к износу крепежа.
Крепежные элементы изготавливают с использованием разных углеродистых сталей. В зависимости от того, какая используется марка стали, получается конкретный класс прочности. Существует возможность из одной марки стали изготовить крепежные элементы разные по прочности. Для этого обычно в процессе изготовления используются разные способы обработки заготовки либо дополнительная термическая обработку. В народе она называется – закалка.
Нет сложностей, связанных с расшифровкой такого обозначения. Если взять и перемножить первую цифру на 100, то так можно определить номинальное временное сопротивление, то есть более простыми словами – предел прочности элемента на растяжение.
Перемножив второе число на 10, существует возможность определить соотношения передела текучести к временному сопротивлению.
Предел текучести является значением нагрузки. Если произойдет превышение этого значения, то становится причиной развития в материале деформаций, которые не восстанавливаются.
Все эти прочностные характеристики имеют отношение к болтам, винтам, шпилькам. Что касается гаек, то у них принято выделять всего семь классов прочности. В этом случае он обозначается одним числом: 4 5 6 8 9 10 12. Данное число обозначает 1/100 часть предела прочности болта, для которого в пару подбирается гайка в резьбовом соединении. Такое сочетание этих крепежных элементов дает возможность равномерным способом распределить нагрузку в резьбовом соединении.
Стоит отметить, что существует негласное правило подбора гаек к болтам. Его суть заключается в том, чтобы сохранить целостность резьбы гайки, которая навинчена на болт, в случае пробного испытания нагрузки.
Вообще существует возможность произвести замену гаек, которые принадлежат к более высокому классу, на гайки низшего класса прочности. Такую замену рекомендовано производить для соединений типа «болт+гайка», где отмечается напряжение выше предела текучести.
Нанесение обозначений классов прочности на крепежные изделия
Обычно маркировку наносят на такие крепежные элементы:
- болты, которые имеют шестигранную головку;
- винты, имеющие цилиндрическую головку и внутренние шестигранники;
- гайки;
- шпильки.

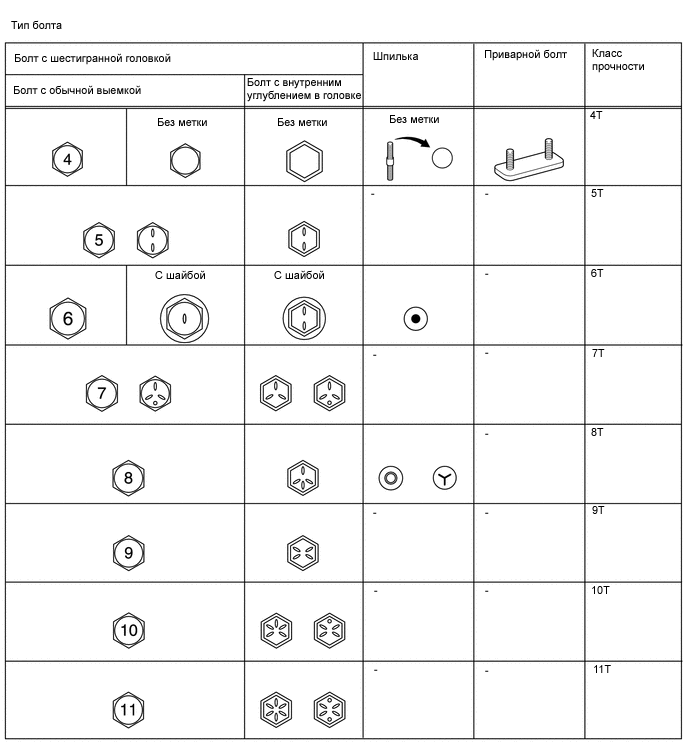

Маркировка болтов и винтов
В соответствии с системой маркировки болтов, которая разработана Международной организацией по стандартизации ISO, указываются типы крепежей, для которых можно использовать болты. Стоит отметить, что стандарты разработаны еще в советское время. Но существующие на сегодня российские нормативные документы за основу брали как раз принципы этой системы.
В обязательном порядке должны маркироваться болты и винты, у которых диаметр больше 6 мм. Если крепежные элементы имеют меньший диаметр, то допускается нанесение маркировки по желанию изготовителя.
Не подлежат маркировке те винты, которые имеют прямой либо крестообразный шлиц.
Но те крепежные элементы, которые имеют шестигранный шлиц с любой формой головки, подлежат обязательной маркировке.
Разрешено не маркировать не штампованные винты и болты, произведенные течением или резанием. Допускается нанесение маркировки только тогда, когда заказчик продукции выставляет такие требования.

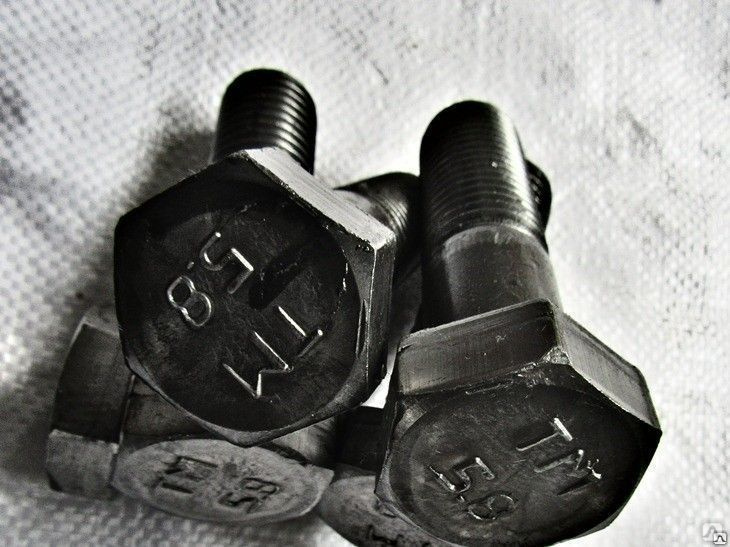

Стоит отметить, что болты имеют маркировку, которая наносится на торцевую поверхность головки, под клеймом завода-производителя. Обычно маркировка наносится выпуклыми либо углубленными цифрами. Встречается еще такая маркировка, где отсутствует точка между проставленными цифрами. Например: 10.9 либо 109. Это свидетельствует о том, что в процессе производства болта использовалась низкоуглеродная мартенситная сталь. Есть такие заводы-производители, которые маркируют болты, используя специальные символы, такие как точка и штрих. В случае отсутствия маркировки на болте, его принято относить к классу прочности 3.8 или ниже.
Если производитель применяет выпуклую маркировку, то цифры не должны превышать:
- 0,1 мм — для винтов и болтов с диаметром резьбы не более 8 мм;
- 0,2 мм – для крепежных изделий с диаметром резьбы от 8 до 12 мм;
- 0,3 мм – для винтов и болтов, где диаметр резьбы более 12 мм.
Маркировка шпилек
Принято наносить маркировку на торец шпилек, используя специальный углубленный знак, соответствующий классу прочности:
Знак ● + ■ ▲
Класс прочности 8.8 9.8 10.9 12.9.
Маркировка гаек
Принято наносить маркировку на гайки на ее торец, как и на болты, и на винты.
Направляющие для крепежа — Классы болтов и маркировка головок | Fastener SuperStore
Направляющие для крепежа — классы болтов и маркировка головок | Супермагазин крепежа | Объемные промышленные крепежные детали(866) 688-2500
- Войти / Зарегистрироваться
- Корзина
- Электронная почта
- Винты
- Болты
- Орехи
- Шайбы
- Заклепки
- Распорки и стойки
- Гайки для монтажа в стойку
- Метрика
- Розетки
- Mil-Spec
- Другие категории продуктов
- Дом
- > Направляющие крепежа
- > Марки болтов и маркировка головок
Многие из наших типов болтов доступны в различных вариантах прочности и класса, каждый из которых имеет отличительную маркировку на головке.
Следующие маркировки являются основными индикаторами, используемыми на наших деталях.
Загрузить руководство
Стандартные детали
Марка материала | Маркировка | Внешний вид | Диапазон номинальных размеров | Пробная нагрузка | Предел текучести | Прочность на растяжение | ||||||||
2 класс | Без маркировки |
|
|
|
| |||||||||
5 класс | 3 радиальные линии |
|
|
|
| |||||||||
8 класс | 6 радиальных линий | 1/4″ — 1 1/2″ | 120 000 | 130 000 | 150 000 | |||||||||
Нержавеющая сталь 18-8 и 316 | Нет стандартной маркировки | До 1 дюйма | 45 000 | 85 000 | ||||||||||
Конструкционные болты A325 | А325 |
|
|
|
|
Метрические детали
Класс материала | Маркировка | Внешний вид | Диапазон номинальных размеров | Пробная нагрузка | Предел текучести | Прочность на растяжение | ||||||||
Класс 8. | 8,8 |
|
|
|
| |||||||||
Класс 10.9 | 10,9 | 5 мм — 100 мм | 830 / 120 350 | 940 / 136 300 | 1040 / 150 800 |
8 *MPA = Мегапаскаль.
1 МПа = 145 фунтов на квадратный дюйм (фунтов на квадратный дюйм)
Испытательная нагрузка — Величина напряжения растяжения (разрыва), которое болт должен выдерживать без остаточной деформации.
Предел текучести — Величина напряжения растяжения, при котором будет иметь место определенная остаточная деформация.
Прочность на растяжение — Максимальное напряжение на растяжение, которое может возникнуть до того, как болт сломается или сломается.
Fastener SuperStore предлагает эти варианты классов в следующих стандартных категориях:
Fastener SuperStore предлагает эти варианты классов в следующих метрических категориях:
Загрузить руководство
Fastenerdata — Маркировка головок — Спецификации крепежа
Вероятно, в вашем браузере отключен JavaScript.
Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.
Идентификация продукции производителей крепежных изделий начинается с символа производителя, нанесенного на головку, все высококачественные крепежные изделия содержат маркировку производителя вместе с маркой материала.
Ссылка Марка и класс
Прокрутите идентификацию головки крепежа или перейдите по алфавитной ссылке, показывающей первую букву
A B C D E F G H I J K L M N
O P Q R S T U V W X Y Z Символ
Производители.
Глава Марка Страна
ATC Autocraft China
FKE FWU KUANG TAIWAN
JH JINN HER China-Taiwan
Leak Erie Wrint USA
Lake Erie Wrint9003
9003 Lake Eries.0003
M
MFL MOHINDRA FASTENERS INDIA
NB NINGBO FASTENER FACTORY CHINA
JDF NINGBO JINDING CHINA
THE TONG HWEI CHINA-TAIWAN
TVS SUNDRAM INDIA
YFS YFS FAN SHENG TAIWAN
SYMBOL
Δ INFASCO CANADA
ИДЕНТИФИКАЦИОННАЯ МАРКИРОВКА ГОЛОВКИ КРЕПЕЖА
