Марки стали с расшифровкой таблица: Как расшифровать марку стали? — ООО «КостИнСтрой»

Сталь 20-Ш: Расшифровка марки | ООО «Сталь-Максимум»

Сталь 20-Ш: Расшифровка марки | ООО «Сталь-Максимум»

1. Главная
2. Справочник
3. Марки сталей
4. 20-Ш

Марка стали

Вид поставки   Поковки – ТУ 08. 002.0501.5348–92.

20-Ш

Массовая доля элементов, %, по ТУ 08.002.0501.5348–92.

Температура критических точек, ºС

С

Si

Mn

S

P

Cr

Ni

Cu

Ас1

Ас3

Аr1

Аr3

0,17 0,24

0,17– 0,37

0,35– 0,65

≤ 0,020

≤ 0,035

≤ 0,25

≤ 0,30

≤ 0,30

Механические свойства при комнатной температуре

НД

Режим термообработки

Сечение, мм

σ0,2, Н/мм2

σВ, Н/мм2

δ, %

Ψ, %

KCU, Дж/см2

Изгиб

НВ

Операция

t, ºС

Охлаждающая среда

не менее

ТУ 08. 002. 0501. 5348–92

Нормализация

880–930

Воздух

Длина, ширина 100–2500, высота 100–3500

196

392

20

45

34

111– 156

Назначение. Валы гидротурбин, корпусные детали арматуры АЭС и другие ответственные детали.

Предел выносливости, Н/мм2

Термообработка

Ударная вязкость, KCU, Дж/см2, при t, ºС

Термообработка

σ-1

τ-1

+ 20

0

– 20

– 40

– 60

– 80

–

Технологические характеристики

Ковка

Охлаждение поковок, изготовленных

Вид полуфабриката

Температурный интервал ковки,  ºС

из слитков

из заготовок

Размер сечения, мм

Условия охлаждения

Размер сечения, мм

Условия охлаждения

Слиток

Заготовка

Свариваемость

Обрабатываемость резанием

Флокеночувствительность

Сваривается без ограничений. Способы сварки: РД, РАД, АФ, МП и КТ.

В горячекатаном состоянии при  111–156 НВ, σВ = 460 Н/мм2 К√ = 1,5 (твердый сплав), К√ = 1,4 (быстрорежущая сталь)

Не чувствительна

Склонность к отпускной хрупкости

Не склонна

Другие стали углеродистые качественные

Оставьте заявку и получите
актуальные цены и сроки поставки Ответим в течение 15 минут. Предложение будет у вас в течение 24 часов

Отправляя форму, я соглашаюсь с политикой о персональных данных

Оставьте заявку и получите
актуальные цены и сроки поставки Ответим в течение 15 минут. Предложение будет у вас в течение 24 часов

Отправляя форму, я соглашаюсь с политикой о персональных данных

Рассчитать стоимость резки металла Ответим в течение 15 минут. Предложение будет у вас в течение 24 часов

Отправляя форму, я соглашаюсь с политикой о персональных данных

Марки стали

Марки сталей

Типовые разновидности сталей имеют специфические обозначения. Соответствующая типу маркировка содержит шифр в виде цифр и букв латинского либо кириллического алфавита. Конкретная символика зависит от государства-создателя собственных сталелитейных стандартов. Помимо российских, часто встречаются маркировки, разработанные в Великобритании, Японии и Германии. Несмотря на то, что сырье для выплавки стали делают примерно приблизительно по единой технологии, различные стали значительно отличаются от прочих, что и отражено в соответствующих обозначениях.

Что означает марка стали?

Существует система условных обозначений и аббревиатур, по которым специалист сразу поймет, какая конкретная марка стали и какой сплав перед ним.

Принятые маркировочные символы означают разного рода свойства, технологии производства и химический состав каждой марки:

• Наиболее распространенные символы служат обозначением химических элементов, входящие в состав конкретной стали;
• Немаловажная информация – метод раскисления стали;
• В зависимости от количества добавленного углерода различные сорта сплавов подразделяются на соответствующие подклассы;
• Назначение стали;
• Качественный уровень.

Пояснение условных обозначений различных сортов перечислено в нижеследующей таблице. В нашей стране производители и потребители ориентируются на целый ряд показателей.

В профессиональной среде приняты 3 степени раскисления конструкционных марок стали:

Спокойный тип подразумевает, что сплав включает повышенное содержание кремния, используемого для раскисления – не ниже 12%. Сплавы данного типа однородны, отлично поддаются сварке, неохотно подвергаются хрупкой деформации, пригодна для применения в агрессивных средах. Данная сталь применяется при сборке надежных конструкций, для которых характерны регулярные нагрузки.

Кипящий тип, напротив, содержит менее 0,07 кремния, его структура менее разнородна и более насыщена газообразными примесями.

Полуспокойные марки занимают промежуточную позицию среди вышеуказанных типов стали, гармонично сочетая полезные свойства обоих. Поэтому они наиболее универсальны и используются достаточно активно для выполнения самых разнообразных задач.

Типичная кодировка марки сплава может быть, в частности, такой:

Ст5сп.

«Ст» означает сталь, 5 – углерод в десятых долях процента, а «сп» — спокойная. Очевидно, что возможны варианты «кп» и «пс» — соответственно, кипящая и полуспокойная.

Добавляя в сталь редкоземельные металлы, ей придают особую сопротивляемость коррозийному растрескиванию. В частности, марка 2ОЮЧ содержит церий и упрочена небольшой долей ванадия. Она идет на производство трубопроводной арматуры и конструкций, используемых при повышенной концентрации углекислоты и сероводорода, отлично переносит температуры в диапазоне +47/-40 градусов.

Классификация сталей

Остальные 3 показателя помогают классифицировать сталь. Из нелегированных марок можно назвать разные качественные сорта, например, 20 сталь и 45 сталь. Цифрами в данном случае обозначено средняя допустимая доля углерода в десятых долях процента. Приняты также более сложные обозначения, в частности, 08г3С. Это означает, что в стали присутствует 0,08% углерода, «Г» указывает на содержание марганца, цифра 3 указывает процентную долю этого элемента – до 2%. Завершающая буква «С» означает кремний, он не дополнен цифровым показателем, поскольку го не более 1%. В сумме легирующие добавки составляют приблизительно 2,5%, следовательно, сталь является низколегированной.

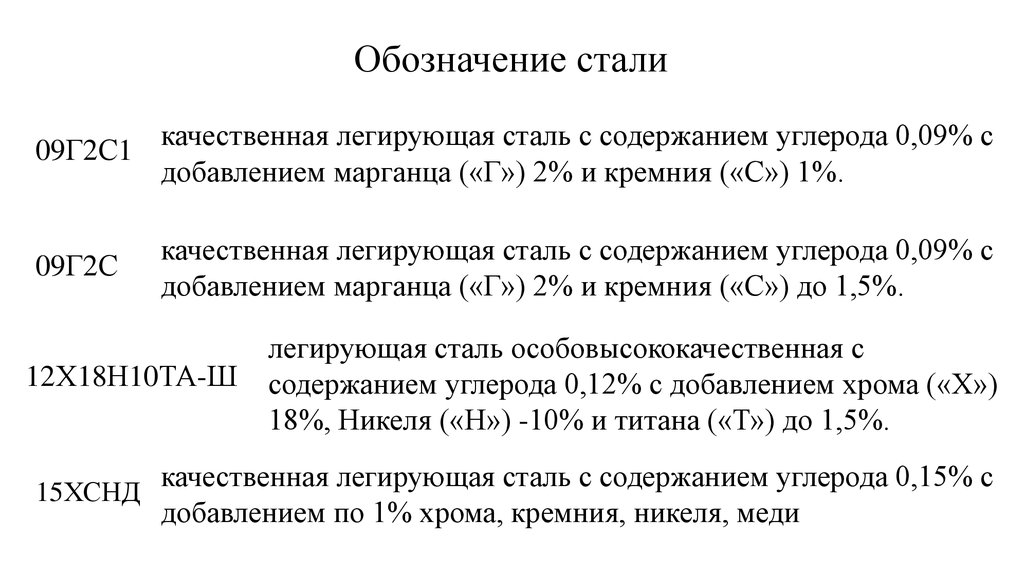

Существует система условных обозначений и аббревиатур, п Сходным образом марку 12Х18Н10Т следует расшифровать как криогенная конструкционная, содержащая 18% хрома, 10% никеля и до 1,5% титана. Первая цифра означает углерод, в рассматриваемом примере марка содержит его в количестве 0,12% и тем самым относится коррозийностойким сортам. Кстати, данный сорт соответствует нержавеющей марке AISI 321.

Конструкционные сорта сталей выпускают не только криогенных типов, но и жаропрочных (14Х17Н2) и жаростойких (21Х23Н21С2). Из данных типов особняком рассматривается рессорно-пружинная (в частности, 65Г) сталь, содержащая марганец.

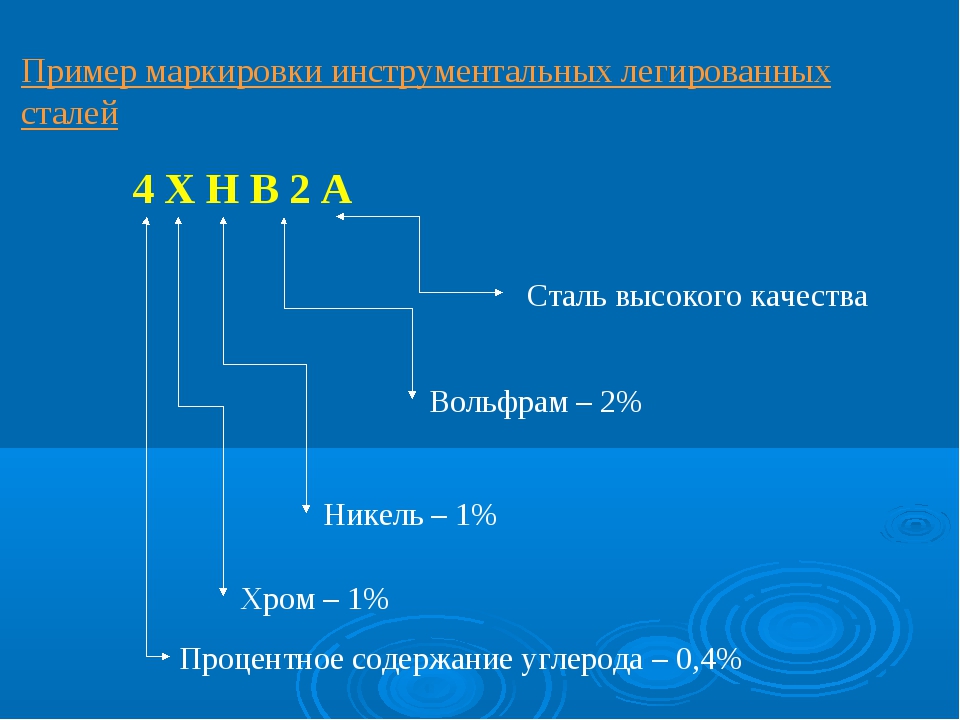

Очередной разряд – сталь инструментального назначения, применяемая для производства разного рода деталей и оборудования. В частности, сталь 4Х5МФС считается штамповой, она идет на производства прессовых, молотовых вставок и такого же рода продукцию. Добавляя те или иные ингредиенты, в настоящее время производят большое разнообразие марок сталей для штамповочной обработки. 5ХНМ разнится от вышеупомянутой тем, что содержит иное сочетание хрома, никеля и марганца, приобретая за счет этого повышенные прочностные свойства и стойкость против воздействию коррозии. По этой причине данный сорт используется для изготовления пневматических молотов с массивной падающей частью (свыше 3 т).

В особую категорию входят легированные марки сталей, в том числе 12ХФА. Это конструкционный металл, в составе которого содержатся хром, ванадий и азот. Данную марку от стали 14Х17Н2 отличает содержание углерода в количестве не выше 1% — по этой причине цифры после букв в обозначении сплава отсутствует.

Как мы можем видеть, марка 20Х и сорта сталей с различными цифровыми индексами (10-40 единиц) относятся к типу легированных. Первая цифра означает ограниченную долю углерода, затем идет литера, означающая главный легирующий ингредиент. Хромосодержащие марки сталей такого рода применяют при производстве малых и крупных деталей (поршни и т. д.). Сталь с обозначением 40Х с повышенной долей углерода имеет специфическое назначение: небольшие скорости работы и невысокое давление.

Чем более содержится в сплаве легирующих добавок, тем ярче выражаются его полезные свойства. Хромокремнемарганцевая сталь данного разряда, помеченная обозначением 30ХГСА, широко востребована в наши дни. Ее отличает повышенная сопротивляемость к химическим и механическим нагрузкам. Излишняя доля серы и фосфора неприемлема для таких сталей, эти элементы должны составлять не выше 0,03% сплава. По этой причине в конце таких маркировок ставят литеру «А», означающую повышенное качество материала (в частности, 37Н4МА).

Различные виды легированной стали выпускают для производства инструментов либо элементов различных конструкций. Такова, например, марка 40ХН и ее аналоги 38ХГН, 50ХН и т.д. Сталь поставляется в виде сортового проката, листового проката, полос из стали, калиброванных и шлифованных прутьев. Этот материал идет на производство муфт, валов, крепежа и прочих нагруженных деталей, подверженных регулярным механическим и вибрационным нагрузкам.

В этой таблице содержатся расшифровки аббревиатур сталей ЭИ и ЭП. Здесь нетрудно отыскать маркировку изготовившего ее завода и привязанный к ней индекс стали с указанием химических добавок.

После собственно индекса иногда указывается специальная буквенная аббревиатура, поясняющая особый способ производства конкретной марки стали.

Маркировочные обозначения сортов стали

Ст – обычная нелегированная. Например, Ст3 содержит 0,3% углерода (его содержание маркируется содержанием десятых долей процента). Ст3кп (кипящая сталь), Ст3сп (спокойная сталь), Ст3пс (полуспокойная сталь), ст3св (свариваемая сталь). Если сокращение отсутствует, то это спокойная сталь.

• группа А – это марка с определенными механическими характеристиками (данный материал не рассчитан на воздействие высоких температур). Например, ст0 – ст6.
• группа Б – марка, отличающаяся определенным составом (данный материал допускает использование приобретателем в условиях высоких температур). Например, БСт4.
• группа В – марка с определенным составом и прочностными характеристиками (для сварочных работ). Например, Вст4сп.

Пп означает «пониженная прокаливаемость». Например, ст58пп. Используется для выпуска изделий сложной формы и тонкого профиля, от которых требуется повышенная твердость поверхности и способность переносить периодическую высокотемпературную нагрузку с ТВЧ.

Нелегированные стали высокого качества. Например, ст20 с процентным содержанием углерода 0,2% (маркирована в сотых долях процента). В частности, ст10.

К – углеродистая сталь высокого качества, когда литера К поставлена после индекса. Например, ст15К и ст17К. Чаще всего используется при изготовлении котлов, емкостей для эксплуатации в условиях повышенного давления.

Л – сталь для конструкционных работ, выпущенная литейным способом, когда литера Л поставлена после индекса. Например, ст100Г12ЗЛ – в ее составе содержится 1% кремния, приблизительно 12% марганца. Металл изготовлен литейным способом.

Низколегированная сталь для конструкционных работ. В частности, марка ст08Г2С включает в свой состав 0,08% марганца (индекс указывает сотые доли процента), 2% марганца и кремний, доля которого не превышает 1,5%, отчего цифра не приводится.

С –сталь для строительных работ, когда буква С поставлена перед ее маркировкой. За ней следует минимальное значение текучести металла. Кроме того, приняты дальнейшие обозначения: К – улучшенные антикоррозийные свойства (СЗ43Т, СЗ91Т). Д указывает на то, что сплав содержит значительную долю меди (СЗ43Д, СЗ91Д).

Е – марка со специальными магнитными характеристиками, когда литера Е указана перед маркировкой. В частности, сорт ЕХ8К4, используемый при производстве мощных постоянных магнитов.

У означает марку стали с высоким содержанием углерода, предназначенную для производства инструментов. В частности, сорт У7ГА содержит 0,08% углерода, литера Г указывает на присутствие в сплаве марганца, буква А означает высокое качество стального сплава.

А – как сказано выше, означает повышенное качество стали, когда завершает ряд символов маркировки. Например, марка 35А – это сталь, содержащая 0,4% углерода, она относится к высококачественным стальным сплавам.

Э — означает сталь электротехнического назначение ЭТС (в обиходе именуемую «чистым железом»). Это металл тонкого листового проката, применяемый в производстве шихтованных магнитопроводов для различной аппаратуры (электрических магнитов, трансформаторов, электрических двигателей). В частности, марки стали. Например, марки 12880, 18889 и так далее. Первая цифра указывает тип производства стали:

1 – ковка или горячий прокат;

2 – калибровка.

Вторая цифра показывает, имеет ли сталь нормируемый коэффициент старения:

1 – имеет;

2 – отсутствует.

Третья цифра – тип стали по базовым нормируемым качествам. Две завершающие цифры зависят от показателя нормируемых качеств металла.

А – автоматная сталь, когда литера А помещена перед индексом марки. Например, А10, А18, АС16ХГНМ. Данный металл отличает пониженная пластичность. Он применяется при выпуске неответственных изделий – например, крепежа для массового потребителя.

АС – сталь также автоматного типа, но легированная свинцом. В частности, марка АС30Г3 имеет в своем составе 0,30% свинца, 3% марганца и не более 1% свинца.

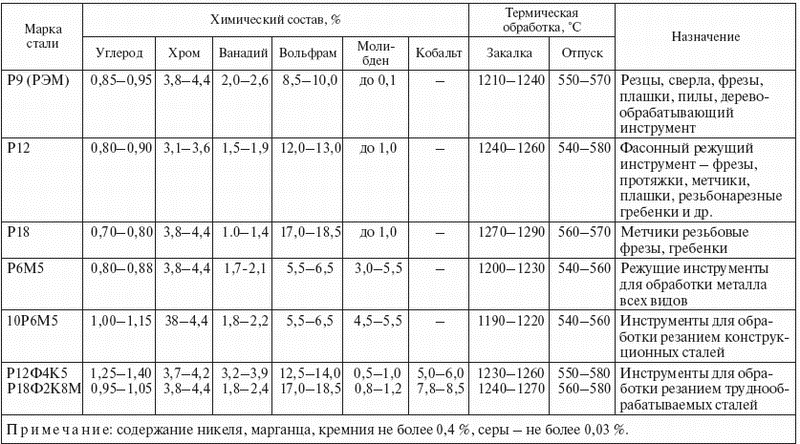

Р – быстрорежущая сталь для производства инструментов, когда литера Р стоит перед индексом марки. Например, сорт Р5М4 содержит 6% вольфрама и 4% молибдена.

Ш – сталь для изготовления подшипников. Например, марка ШХ8 содержит хром в количестве 0,8%, а также значительную долю углерода (приблизительно 1%). Сплавы для шарикоподшипников отличаются повышенной прочность, они износоустойчивы и хорошо переносят механические нагрузки.

Таблица типов стали

Таблица типов стали

Следующая таблица взята из документа API RP 581 и содержит информацию о материалах, изготовленных из углеродистой или низколегированной стали. Он используется с несколькими факторами урона на вкладке Свойства фактора урона.

Группа	Материал (А), (В), (С)
1	Все прутки, пластины и фасонные изделия из углеродистой и низколегированной стали, не указанные в данной таблице. SA-216: марки WCC и WCB, и SA-217: марка WC6, если они закалены или нормализованы в воде и отпущены. Спецификации устаревших материалов: A7, A10, A30, A70, A113, A149, A150 (D). Устаревший Кодекс ASME 1934 года, раздел VIII, спецификации материалов: S1, S2, S25, S26 и S27 (E). Сталь, изготовленная по спецификациям A201 и A212, если не установлено, что сталь была произведена методом мелкозернистой обработки (F).
2	SA-216: Марка WCA после закалки в воде или нормализации и отпуска. SA-216: Сорта WCB и WCC после закалки в воде и отпуска, мелкозернистого производства и толщиной не более 2 дюймов. SA-217: класс WC9 после отпуска и нормализации SA-285: классы A и B и SA-414: класс A SA-442: класс 55, если он нормализован, не производится с использованием мелкозернистых частиц и имеет толщину > 1 дюйм SA-442: класс 60, если он нормализован и не произведен с использованием мелкозернистой практики SA-515: классы 55 и 60 SA-516: классы 65 и 70, SA-612 и SA-662: класс B, если не нормированы Все материалы из группы 1, произведенные с использованием мелкозернистой технологии, нормализованные и не перечисленные в группах 3 и 4 ниже. Это не относится к литым сталям. Все фитинги, поковки, трубы и трубки, не указанные в группах 3 и 4 ниже. Если детали были изготовлены с использованием указаний параграфа UG-11, Раздел VIII, Раздел 1 Кодекса ASME, они должны быть включены в эту группу, независимо от того, к какой группе они должны были бы принадлежать в противном случае. Сталь, изготовленная по спецификациям A201 и A212, если можно установить, что сталь была произведена методом мелкозернистой обработки.
3	SA-182: марки 21 и 22, SA-336: марки F21 и F22 и SA-387: марки 21 и 22, если отпуск и нормализация SA-302: классы C и D SA-442: сорта 55 < 1 дюйм, если они нормализованы и не производятся с использованием мелкозернистой практики SA-516: классы 55 и 60, если не нормированы SA-533: класс B и C, SA-662: класс A Все материалы группы 2, если они нормализованы и произведены в соответствии с мелкозернистой практикой и не перечислены в Группе 4 ниже.
4	СА-203 SA-442, если нормализовано и произведено с использованием мелкозернистой технологии SA-508: Класс 1 SA-516, SA 612 и SA 662, если они нормализованы SA-524 и SA 537: классы 1 и 2 SA-738: класс А
Примечания: Если подкласс материала не отображается, включаются все подклассы материала. Для всех примечаний по назначению материалов: В соответствии со спецификациями на материалы все скорости охлаждения выше, чем на воздухе, с последующим отпуском считаются равными отпуску и нормализующей термообработке. Как описано в SA-20, производство до мелкого зерна является необходимой процедурой для получения мелкого аустенитного зерна. Если нет специальной информации об обратном, все виды продукции, содержащие материалы, изготовленные с использованием устаревших спецификаций для труб, труб, отливок, поковок и прутков, должны быть отнесены к группе 1. Прекращено в 1956 году, Кодекс API для сосудов под давлением без огня, 1-е издание, включал эти спецификации ASTM для листов из углеродистой стали, которые предназначались для использования в конструкционной стали для локомотивов, мостов и железнодорожных вагонов. Дополнительные области применения включали локомотивные и стационарные служебные котлы и стальные топки. А149и коды ASTM A150 были разработаны для сосудов под давлением, содержащих пластины из высокопрочной углеродистой стали. Стандарты кузнечной сварки S1 и S2, плиты из углеродистой стали S26 и S27 и стандарты мартеновского чугуна S25 были включены в раздел VIII издания ASME Code 1934 года для спецификаций стали, и названия некоторых из этих спецификаций аналогичны ASTM. спецификации, приведенные в Кодексе API для бестопливных сосудов под давлением, издание 1934 года. Четыре марки, включенные в ASTM A 515, и четыре марки, включенные в спецификации ASTM 516, заменили стали A201 и A212. Кроме того, сталь, которая была изготовлена ​​в соответствии со спецификацией ASTM A 212, была изготовлена ​​с классами прочности, эквивалентными классам 65 и 70, которые являются причиной нескольких известных хрупких разрушений. Если не будет установлено, что свойства стали были улучшены в отношении ударной вязкости с использованием метода производства с мелким зерном, сталь, изготовленная в соответствии со спецификациями ASTM A 201 и A 212, должна быть отнесена к группе 1.



© 1992-2017. . ВСЕ ПРАВА ЗАЩИЩЕНЫ.

База данных серийных номеров Smith and Wesson

AlleBilderShoppingVideosMapsNewsBücher

suchoptionen

Серийные номера? | Smith And Wesson Forums

www.smithandwessonforums.com › темы › сериал-…

14.11.2021 · Новое на форуме. Просто интересно, есть ли здесь база данных серийных номеров? Бегло посмотрел, но пока ничего не нашел… осталось несколько пушек …

[PDF] СЕРИАЛИЗАЦИЯ — NRA Museums:

www.nramuseum.org › СМИ › сериализация-дата изготовления

Чтобы использовать эти таблицы, сравните свой серийный номер(а) с номерами производителя и модели и убедитесь, что в какую скобку он попадает в зависимости от года …

SMITH & WESSON ПОИСК СЕРИЙНОГО НОМЕРА: КАК НАЙТИ…

yestactical.com › smith-wesson-serial-number-lookup

25.07.2022 · Затем перейдите на веб-сайт Smith & Wesson и перейдите на их страницу «Поддержка». На этой странице вы увидите ссылку «Поиск серийного номера». …

Ähnliche Fragen

Какой серийный номер у Smith & Wesson?

Могу ли я определить, что такое оружие по серийному номеру?

Сколько стоит Smith & Wesson 32 long?

Какого года Смит и Вессон Модель 36?

Как определить дату изготовления пистолетов Smith & Wesson

gotoutdoors.com › определить-производство-смит-мы…

12.04.2017 · Найдите полный серийный номер пистолета, включая все буквы и номера — в конце «Стандартного каталога Smith & Wesson» …

Поиск серийного номера револьвера S&W J Frame — M Carbo

www.mcarbo.com › s-w-serial-number-date-of-man…

Smith and Wesson Серийный номер Дата изготовления J Frame Revolver Искать. Револьвер Смита и Вессона J-Frame. Для моделей 36, 37, 38, 49, 50 и предшествующих моделей …

Где можно найти серийные номера для Smith…

www.gunvaluesboard.com › where-can-one- go-to-l. ..

Где можно посмотреть серийные номера револьверов Smith & Wesson. … Для юридических целей (BATFE) дата отгрузки пушки S&W является датой «рождения», …

Префиксы серийных номеров Smith & Wesson — Совет по оценке оружия номерная последовательность.) Итак, в марте 1948 года компании понадобился новый буквенный префикс для .

Часто задаваемые вопросы — Smith & Wesson

www.smith-wesson.com › Служба поддержки клиентов › Часто задаваемые вопросы

Где находится серийный номер моего пистолета? Револьверы — Официальный серийный номер расположен на нижней части приклада рамки.

База данных серийных номеров револьверов Smith And Wesson

inwx.debus-gerhardt.de › smith-and-wesson-revolve…

База данных серийных номеров револьверов Smith And Wesson На заводе он покрыт никелем, а не хромом. на револьвере S&W, истинный серийный номер, отштампованный на более старых или …

База данных серийных номеров Smith And Wesson — Peatix

peatix.
