Марки стали – Марки стали

Содержание

Марки стали

Сталь – это сплав железа с углеродом. Количество углерода в стали составляет до 0,2 %. Можно выделить две основные группы сталей: углеродистые стали и легированные стали. Рассмотрим каждую из них. Углеродистые стали.

Существует углеродистая конструкционная и углеродистая инструментальная стали. В свою очередь, конструкционная сталь бывает обыкновенного качества и качественная. Все конструкционные стали имеют в своем составе углерод не более 0,6 %.

Конструкционная сталь обыкновенного качества обладает средней прочностью, поэтому используется не в слишком сложных и ответственных конструкциях. Производят этот тип стали, в конвертерах и мартеновских печах. К данной группе относят следующие марки стали: Ст0, Ст1Кп, Ст1Пс, Ст1Сп, Ст2Кп, Ст2Пс, Ст2Сп, Ст3Кп, Ст3Пс, Ст3Сп, Ст3Гпс,Ст3Гсп, Ст4Кп, Ст4Пс, Ст4Сп, Ст5пс, Ст5сп, Ст5Гпс,Ст6пс,Чт6сп.

Давайте определимся, что означают буквы и цифры, зашифрованные в названии марки стали.

Ст – сталь

0,1,2,3,4,5,6 – показатель содержания углерода и временного сопротивления.

кп – кипящая сталь,

пс – полуспокойная сталь,

СП – спокойная сталь.

Что касается качественной конструкционной стали, то она, скорее, предназначена для изготовления изделий, выдерживающих большую нагрузку. Она обладает высокой сопротивляемостью ударам.

Углеродистая качественная конструкционная сталь ГОСТ 1050-88. Используется для горячекатаного, кованого сортового и калиброванного проката. Из углеродистой качественной конструкционной стали производят следующие сорта стали: 08, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 58, 60, 05кп, 08кп, 08пс, 10кп, 10пс, 11кп, 15кп, 15пс, 18кп, 20кп, 20пс.

Легированные стали. Легированной называют сталь, которая имеет в своем составе так называемые легирующие элементы. Легированные стали, так же, как и углеродистые могут быть конструкционными и инструментальными. Что дают легирующие элементы стали? Экономию металла, долгий срок службы и высокую прочность. легированные конструкционные стали бывают качественными, высококачественными и особо высококачественными.

Конструкционная низколегированная и легированная стали.

К данной группе сталей относят стали:

ГОСТ 19281-89 – низколегированная конструкционная сталь повышенной прочности;

ГОСТ 4543-71 – легированная конструкционная сталь;

ГОСТ 14959-79 – рессорно-пружинная сталь;

ГОСТ 5632-72 – коррозионностойкая, жаростойкая, жаропрочная сталь;

ГОСТ 1435-74 – углеродистая инструментальная сталь;

ГОСТ 5950-73 – легированная инструментальная сталь;

ГОСТ 1414-75 – конструкционная сталь повышенной и высокой обрабатывемости резанием.

ГОСТ 801-78 – подшипниковая сталь;

Каждая марка стали имеет свое назначение и применение. Имеет смысл более подробно описать каждую из них.

Ст0 – непрочная сталь, поэтому используется, в основном, для несложных конструкций, связанных со строительством, прокладками шайб и т.д. Такая сталь не выдерживает большой нагрузки.

Ст1 – данный сорт стали имеет хорошую свариваемость, поэтому используется в различных сварных металлоконструкциях.

Ст2 – так же, как и предыдущий сорт, имеет хорошую свариваемость, но более прочна. Из данного сорта стали изготавливают рамы, оси, ключи, валики.

Ст3 – сорт стали, имеющий неплохую твердость. Используется для изготовления цементируемых деталей, крюков кранов и т.д.

Ст4 – не обладает высокими прочностными характеристиками. Хорошо подходит для изготовления валов, тяг, болтов и т.д.

Ст5 – сорт стали, обладающий высокой прочностью. Служит для изготовления валов, осей и т.д.

Ст6 – не уступает по прочности Ст5. Подходит для использования муфт и валов.

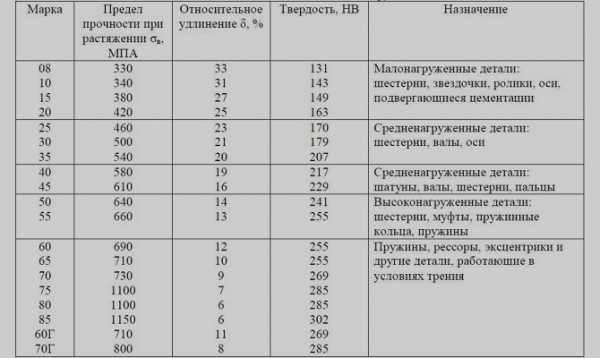

08 кл. 10 – из данного сорта стали изготавливают, как правило, детали, методом холодной штамповки и высадки.

15, 20 – детали, не требующие большой нагрузки. принцип работы – работа на истирание.

30, 35 – оси, диски, рычаги.

40, 45 – имеет высокие прочностные характеристики.

50, 55 – эксцентрики, рессоры и пружины, не требующие высокой нагрузки.

60 – характеризуется высокой прочностью, поэтому подходит для производства пружинных колец, дисков сцепления, амортизаторов.

09Г2С – используется для производства паровых котлов, в химической, нефтегазоперерабатывающей промышленности.

10ХСНД – судостроение, машиностроение, химическая промышленность.

15ХСНД – из этой марки стали изготавливают детали вагонов, судов. Отличительная особенность – повышенная стойкость к коррозии.

40Х – детали, обладающие средней износостойкостью.

18ХГТ – выдерживает высокие ударные нагрузки, поэтому подходит для производства деталей, таких как втулки, кулачковые муфты и т.д.

30ХГСА – обладает высокой прочностью, поэтому используется для серьезных металлических конструкций в строительстве и т.д.

08Х18Н10 –выдерживает высокие температуры и влияние агрессивных сред.

12Х18Н10Т – обладает высокой свариваемостью.

65, 70, 75, 80, 65Г, 50ХФА, 60С2А – прекрасно подходит для изготовления рессор и пружин.

У8А – отвертки, накатные ролики, стамески.

У10А – гладкие калибры, матрицы для холодной штамповки.

ХГС – валики холодной прокатки, матрицы.

ХВГ – режущие и измерительные инструменты.

Х12, Х12ВМ – гибочные и вырубные штампы.

4ХС – штампы горячей высадки.

А12, А40Г – обладает высокой прочностью, служит для изготовления мелких деталей.

А30, А40Г – плохо поддается обработке, выдерживает высокие нагрузки.

ШХ15 – используется для изготовления шариков, роликов, плунжеров.

Для расшифровки значения букв в названии марок сталей приведем следующую информацию.

А – высококачественная сталь

Ш – особовысококачественная сталь

Т – термически обработанная сталь

Н – нагартованная сталь

У – содержание углерода.

metallsk.ru

Марки стали с расшифровкой таблица гост, видео

Сталь – это металл, в котором происходит соединение различных элементов. Доминирующими из них являются железо и углерод. Дополнительные компоненты (Si, P, Mn и S) добавляются в структуру такого сплава для повышения коэффициента его физических, технологических, химических и механических данных. Этот металл имеет достаточно объемный выпуск, но, при этом, сравнительно заниженную себестоимость.

Постоянное совершенствование процедуры изготовления такого материала гарантирует бесперебойную работу произведенного из него оборудования, работающего при высоких нагрузках.

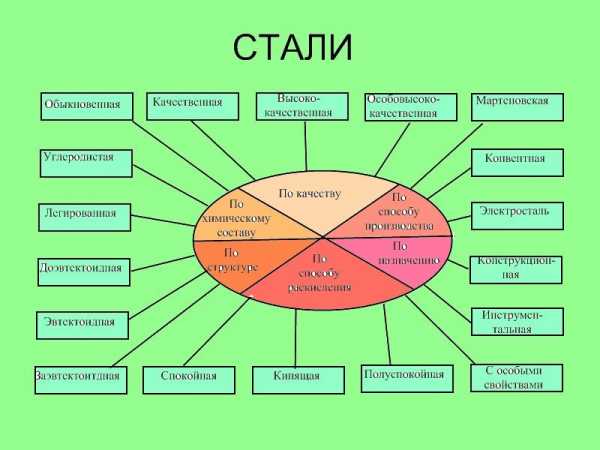

Классифицирование стали

Отталкиваясь от особенностей определенных параметров, данный материал можно разбить на отдельные разновидности.Полная классификация сталей



Химический состав

Здесь принято выделять 3 разновидности. Главным отличием их друг от друга является процентное отношение в них такого вещества как углерод (С). Таким образом, согласно ГОСТ 380-71 и 1050-75 выделяют:

Разновидность металла по химическим характеристикамПроцент насыщения углеродом (С), %
Низкоуглеродистая≤ 0,3
Среднеуглеродистая0,3-0,7
Высокоуглеродистая≥ 0,7

Первую разновидность можно с легкостью подвергать газо- и электросварке. Если повысить уровень концентрации С в данном металле, то произойдет усиление его прочности. Соответственно, он тяжелее подвергается деформации.

Помимо вышеуказанных разновидностей стали широко применяются и легированные ее варианты. В данном случае, состав металла дополняется Si, Mo, Ni, Cr, Mn, W, V и Ti. Делается это с целью увеличения коэффициента прочности изготавливаемых из такого сплава изделий. В зависимости от степени насыщения примесями такие стальные марки подразделяются:

Легированные виды металлаПроцент содержания дополнительных примесей, %
Низколегированный≤ 5
Среднелегированный5-10
Высоколегированный≥ 10

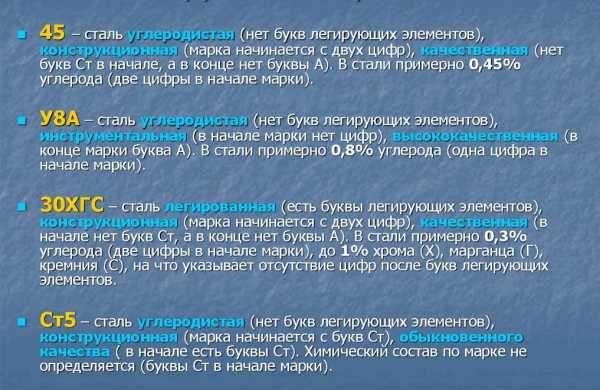

Пример расшифровки сталей

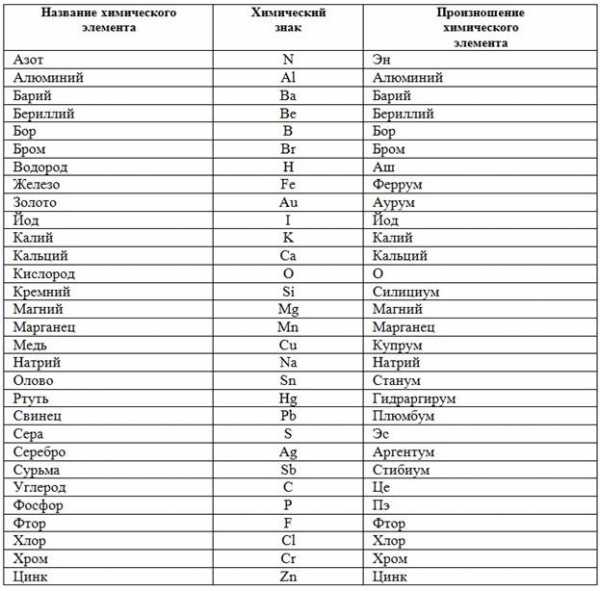

Химический элементОбозначениеХимический элементОбозначение
НиобийNbББорВP
ВольфрамWВКремнийSiС
МарганецMnГТитанTiT
МедьСuДВанадийVФ
КобальтСоКХромCrX
МолибденМоМЦирконийZrЦ
НикельNiНАлюминийАlЮ



Назначение

По данному показателю принято выделять несколько разновидностей стали :

  • инструментальная. Она соответствует конкретному назначению изготавливаемых изделий: горяче- или холодноштампованные, режущие или измерительные. Данный тип металла широко применяется при производстве машинных конструкций;
  • конструкционная. Такая сталь широко используется для формирования различных приборов, оборудования. Таким образом, сплав может быть цементируемым, улучшаемым, рессорно-пружинным либо высокопрочным;
  • специального назначения. Сюда относят нержавейку, а также сплавы с повышенным уровнем прочности и устойчивости к жару, жароустойчивую и электротехническую сталь.

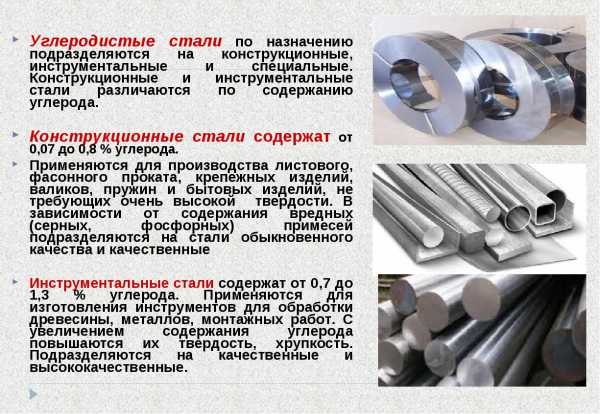

Классификация стали по назначению



Структура

По данному признаку выделяют 2 основных вида сталей:

  • в состоянии равновесия;
  • нормализованные.

Опираясь на показатели структурности сплава, его можно отнести к аустенитным, цементитным, ледебуритным, перлитным, ферритным и прочим видам.

Степень качества производства

В соответствии с учетом особенностей процесса изготовления стали: технологичности, однородности структуры, химических и физических характеристик, процентом насыщения состава дополнительными элементами (P и S) и газами, материал причисляют к одной из 4-х групп:

Группа стали в зависимости от уровня качества производстваКонцентрация фосфора (Р), %Концентрация серы (S), %
Обыкновенного качества≤ 0,07≤ 0,06
Качественные≤ 0,035≤ 0,035
Высококачественные≤ 0,025≤ 0,025
Особо качественные≤ 0,025≤ 0,015

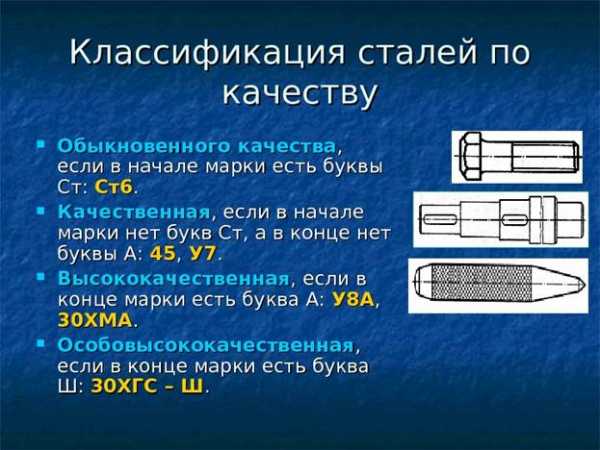

Классификация стали по степени качества

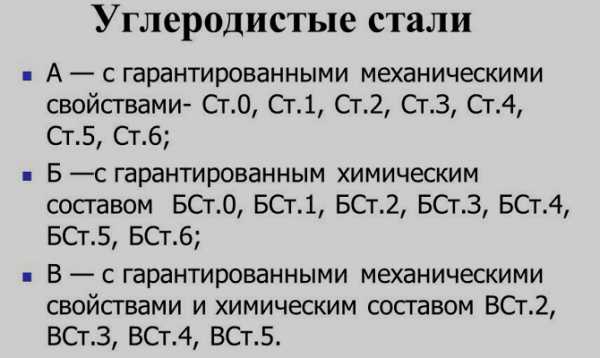

Первую из указанных выше групп также можно поделить на 3 подгруппы, имеющих прямую зависимость от поставок металла:

  1. «А» – в данном случае фосфорные и углеродные показатели завышены. Таким образом, поставка сплава данной подгруппы осуществляется по механическим характеристикам;
  2. «Б». В отличие от «А», здесь главную роль играет химический состав;
  3. «В». Комбинированная подгруппа, представляющая собой и первый, и второй варианты.

Показатель раскисления

Этот процесс представляет собой процедуру удаления кислорода из металла, находящегося в жидком состоянии. По такому показателю принято выделять 3 вида данного материала:

  • спокойные. В этом случае процесс производится благодаря участию алюминия, кремния и марганца. Данный вид имеет обозначение «сп»;
  • полуспокойные – звено, расположенное между первой и третьей разновидностью. Маркировка вида – «пс»;
  • кипящие. Такому виду стали присущ пониженный уровень раскисления. Он прописывается как «кп».

Увеличение коэффициента прочности металла достигается путем его нагрева под действием максимально высоких температур. За счет такого внешнего воздействия сталь перестает быть вязкой и пластичной. При таком условии пропадает вероятность облегченного процесса резки материала.

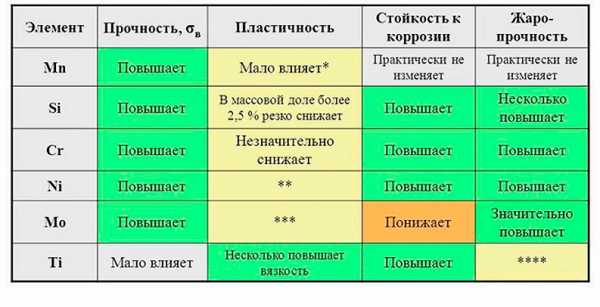

Влияние легирующих элементов на свойства стали



Аустенитные
Марка сталиУглерод %Кремний %Марганец %Фосфор %Сера %Никель %Хром %Медь %Ниобий %Титан %Азот %
AISI 304≤ 0,08≤ 1,00≤ 2,00≤ 0,045≤ 0,0308,00-10,5018,00-20,00
AISI 321≤ 0,08≤ 1,00≤ 2,00≤ 0,045≤ 0,0309,00-12,0017,00-19,00≤ 0,7
AISI 201<0,12≤ 0,758,50-10,50≤ 0,060≤ 0,0301,00-1,5014,00-16,50≤ 2,00≤ 0,020
AISI 202≤ 0,08≤ 0,757,00-8,00≤ 0,060≤ 0,0104,00-5,0015,00-17,50≤ 1,50≤ 0,010
NTKD 11≤ 0,10≤ 1,005,50-7,50≤ 0,045≤ 0,0153,50-5,5017,00-18,001,50-3,50
Ферритные
AISI 430≤ 0,12≤ 0,75≤ 1,00≤ 0,040≤ 0,03016,00-18,00
SUS 430J1L≤ 0,025≤ 1,00≤ 1,00≤ 0,040≤ 0,03016,00-20,000,30-0,801,0≤ 0,025
JYh31CT

(21Cr-Ti)

≤ 0,015≤ 1,00≤ 1,00≤ 0,040≤ 0,03020,00-23,00≤ 0,43≤ 0,3≤ 0,015
NSSC180≤ 0,02≤ 1,00≤ 1,00≤ 0,040≤ 0,006≤ 0,6019,00-21,000,30-0,600,30-0,80≤ 0,025
Мартенситные
SUS 420 Л0,16-0,25≤ 1,00≤ 1,50≤ 0,040≤ 0,01012,00-14,00
SUS 420 J20,36-0,42≤ 1,00≤ 1,00≤ 0,040≤ 0,01012,50-14,50



Маркировка видов сталей согласно международным нормам

В отдельных странах принято использовать свои правила проставления маркировки стали.Таблица химических элементов с указанием сокращений

Система, применяемая на территории РФ

Для каждой отдельной группы вышеуказанного материала используется собственная специальная аббревиатура:

  1. Обыкновенного качества. Стали этой группы прописываются буквами «Ст», к которым добавляется номер ее маркировки (0-6), соответствующий механическим и химическим характеристикам заявленного сплава. Чем выше у металла коэффициент прочности и процентный показатель С, тем больше указывается соответствующая этому цифра. Указание символа «Г» после маркировки свидетельствует о повышенном присутствии примесей марганца в данном сплаве. Обычно перед цифрой маркировки прописывается соответствующая группа, за исключением «А». Категория качества материала добавляется в окончание к цифровому обозначению марки. Категория № 1 при этом не отображается. Пример: Ст1кп2 – поставки данной углеродистой стали с обыкновенным уровнем качества проводятся по ее механическим характеристикам. Она кипящая, маркировка прочности – 1, относится сплав ко второй категории группы А.
  2. Качественные стали. Прежде всего, указывается маркировка, отображающая ее процентную углеродную насыщенность. В случаях, при которых этот показатель не переходит порог в 0,65%, для указания ее марки принимаются 2 последние цифры после запятой процентного значения («05кп» – углеродистая кипящая качественная сталь, с содержанием углерода 0,05%). В случае, когда сталь относится к индустриальной группе (символ «У»), для обозначения содержания в данном металле С берут десятую долю, указанную после запятой («У7» – сталь инструментальная, спокойная, качественная, углеродистая. В ее составе – 0,7% углерода). Легирующие компоненты металла прописывают русскими буквами. В случае, когда требуется обозначить их процентное содержание, после нее прописывается необходимая цифра. Если ее нет, то условно считается, что легированный элемент в составе стали варьируется в диапазоне 0,8-1,5 % (за исключением бора, молибдена и ванадия). Пример: «14Г2» – сталь спокойная, качественная, низколегированная. В ее составе 14% С и менее 2% марганца.

Стали высокого и особо высокого качества. Их маркировка производится по одной аналогии с предыдущей группой. Отличие лишь в том, что в конце нее для высококачественного сплава прописывается символ «А» (указывающий на наличие в стали азотного соединения), а для металла особо высокого качества – «Ш». Пример: «У8А» – углеродистая инструментальная сталь высокого качества с содержанием С 0,8%.

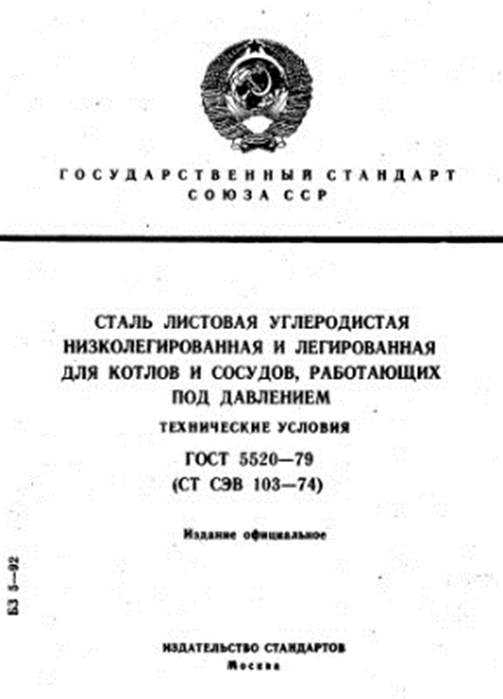

Титульный лист ГОСТ 5520-79



Маркировка иных разновидностей стали

Она производится следующим образом:

  • шарикоподшипниковым сплавам присваивается символ «ШХ», после чего прописываются десятые доли процентного содержания хрома;
  • автоматные стали маркируются буквой «А» с указанием сотых долей процентного содержания углерода;
  • быстрорежущие. Их обозначение в форме символа «P» c соответствующей цифрой (до целого числа) содержания в данном металле примесей вольфрама;
  • нелегированные стали конструкционной группы, применяемые для создания емкостей, способных выдерживать повышенный уровень давления, согласно ГОСТ 5520-79 имеют обозначение «К»;
  • в цифровом обозначении легированной конструкционной стали принято отображать количество химической добавки в нее. Данное число указываться не будет, в случае если содержание таких примесей не превышает 1,5%. Буквенные символы – «А», «Ш».
  • «Л» – литейная сталь;
  • «С» – строительная сталь.

Обозначение стали в других странах

На территории США применяются различные способы маркировки стальных сплавов: ASME, AWS, ACJ, ASTM, AJS, ANSI, AMS, SAE и AISI. Последняя из перечисленных систем распространяется и на территорию Европы. С помощью нее обозначают нержавеющие стали. В соответствии с AISI сплав маркируется тремя цифрами (за редким исключением после них прописываются буквенные символы). 1-я – класс металла, а две последующие – нумерация материала по порядку в определенной группе. При этом, если на месте первой цифры прописывается 2 или 3, то это аустенитный вид стали, а если – 4, то мартенситный либо ферритный. Буквенные символы могут означать следующее:

  • «F» – высокий уровень концентрации примесей S и P;
  • «N» – свидетельствует о наличии N;
  • «S» – содержание углерода не превышает 0,08%;
  • «LN» – минимальная концентрация углерода, дополненная азотом;
  • «Se», «Cu», «В» – обозначение говорит о наличии в составе металла селена, меди или кремния;
  • «L» – массовая доля С не превышает 0,03%.

 Диаграмма железо-углерод и железо-цементит



Европейской системой обозначения стали считается и EN. Ее главное отличие от российской маркировки в том, что изначально идет перечисление всех легирующих элементов, а затем прописывается цифрами их массовая доля. 1-я цифра – сотые доли процентного содержания углерода в стали. Иногда перед ней указывается символ «Х», говорящий о том, что в металле сосредоточено выше 5% хотя бы одного легирующего компонента.

Для Японии характерно указание группы стали в форме буквенных символов, а в виде цифр – номер по порядку в определенной группе с ее параметрами.

Из-за отсутствия на рынке единой системы обозначения сталей часто возникают трудности. В широком доступе имеется таблица, помогающая без труда сопоставить маркировку разных стран.

Разновидности и обозначение чугуна

Данный материал представляет собой соединение С и Fe, причем содержание первого элемента превышает 2,14%. Для чугуна характерно присутствие элементов в форме примесей абсолютно идентичных тем, что содержатся и в составе стали.

Деление на виды данного металла производится с учетом состояния присутствующего в нем углерода:

Разновидность чугунаОписаниеИспользуемая маркировка
БелыйУглерод имеет форму карбидаБЧ
СерыйГрафит, имеющий пластинчатую или червеобразную формыСЧ
ВысокопрочныйГрафит шаровидныйВЧ
КовкийГрафит хлопьевидныйКЧ

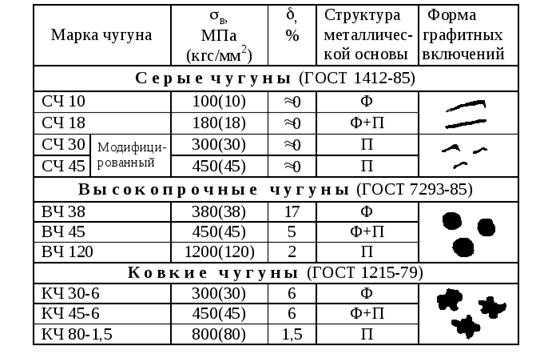

Классификация чугуна, маркировка и описание свойств



Помимо буквенных символов чугун обозначается 2-мя цифрами, характеризующими минимальный показатель временного сопротивления δв при растяжении в МПа-10.

jsnip.ru

Марки стали для ножей: расшифровка и характеристики

Сталь, из которой изготовлен нож, определяет его главные характеристики – прочность, износостойкость, антикоррозийные качества. В зависимости от ряда ингредиентов, добавляемых в сплав углерода с железом, а также степени закалки и термообработки, мы получаем определенную марку стали для охотничьих, кухонных, хозяйственных ножей. От этих факторов также зависит то, насколько долго нож будет оставаться острым, какова его устойчивость к различным деформациям, а также ломке клинка. Марка, наиболее приближенная к высоким показателям по всем характеристикам, будет являться наилучшей, но не всегда при этом самой дорогостоящей.

В зависимости от процентного содержания углерода в сплаве, сталь разделяют на три вида: высокоуглеродистая, среднеуглеродистая, низкоуглеродистая. Если при этом сплав содержит другие химические элементы, она называется легированной. Если процентное содержание легирующих элементов, изменяющих ее свойства, составляет от 10 до 50, сталь является высоколегированной. Поскольку при добавлении в сплав стали химических элементов ее состав способен изменяться, это говорит о том, что, при повышении некоторых качеств стали, остальные могут изменяться не в лучшую сторону. Поэтому, сложно однозначно сказать, какая из марок стали является лучшей. Скорее, наилучшие характеристики ножа зависят от качества термообработки клинка, технология которой у разных производителей различается.

Наилучшим материалом для изготовления ножей на протяжении длительного периода времени остаются булат и дамаск.[/wpmfc_cab_ss]
Высшие сорта этой стали имеют сложную технологию выплавки, а качество клинка и его исключительная острота, упругость и прочность во многом также зависят от правильно выбранного режима термообработки, тщательности шлифовки, полировки. Из многочисленных сортов современной стали с дамаском и булатом способна соперничать лишь шведская сталь СРМ-Т-440С. Она изготовлена методом порошковой металлургии, и по износостойкости в несколько десятков раз превосходит марку 440С. Но трудоемкость изготовления этого материала делает его стоимость очень высокой.

Марки стали для ножей: расшифровка

Марки стали для ножей: расшифровка

Легированная сталь имеет серьезные преимущества перед обычной углеродистой, поскольку показатели прочности, износостойкости, твердости и вязкости зависят от таких элементов, как молибден, хром, ванадий, никель, кремний, вольфрам, марганец.  Добавка молибдена одновременно повышает показатели прочности и вязкости, а высокое содержание хрома улучшает режущие свойства лезвия, повышая твердость, износостойкость, а также придавая стали антикоррозийные свойства.

Для того чтобы разобраться с видами, необходимо рассмотреть характеристику марок стали для ножей:

  1. Российские марки

Самая распространенная марка для массового производства ножей. Легирование хромом придает марке этой стали высокие показатели антикоррозии, устойчивости к окислению и воздействиям внешних факторов. К тому же, она отличается низкой стоимостью и быстро поддается заточке.

Универсальная марка, приближенная по характеристикам к вышеописанной, но способная коррозировать при длительном контакте с водой. При высоком уровне качества термообработки из этой стали получаются твердые и прочные ножи, долгое время держащие заточку.

Марка легированной стали, используемой для изготовления инструментов и холодного оружия. Из нее производятся детали, подверженные большим нагрузкам, и которые должны обладать повышенной износостойкостью, прочностью при изгибе: это сверла, развертки, фрезы, метчики и тп.

Высоколегированная сталь с высокой твердостью, хорошими качествами режущей кромки. Предназначена для изготовления изделий с высокой прочностью и износостойкостью. Одна из лучших отечественных марок стали.

Мягкая сталь, используемая только для изготовления кухонных или сувенирных ножей. Подвержена деформациям, часто требует заточки. Для кухни является хорошим вариантом, поскольку не ржавеет и легко поправляется мусатом, но для другого применения материал не используется.

Хорошие показатели устойчивости к коррозии, материал легко поддается обработке. Используется для изготовления бытовых и туристических ножей.

Марка применяется для изготовления инструмента, удобная и неприхотливая при обработке, но ножи из этого материала требуют постоянного ухода, т.к. при попадании в агрессивную среду металл покрывается налетом и темными пятнами.

Одна из самых популярных марок с невысокой стоимостью. Используется в основном, при частном производстве клинков. Расшифровка марки такова: «Ш» обозначает подшипниковую сталь, «Х» – указывает на содержание хрома, 15 – на его количество, а буквенное обозначение «СГ» – указывает на содержание легирующих элементов кремния и марганца. Из нее получаются прочные, острые ножи, но подверженные коррозии.

  1. Зарубежные марки

Аналог отечественной марки 65Х13, имеющий наибольшую твердость по сравнению с остальными.

Материал, хорошо устойчивый к коррозии, с содержанием углерода, соответствующим буквенному обозначению: А – с наименьшим содержанием, В – средним, и С – с наибольшим процентом углерода в составе (до 1,2 %). Марка 440С наилучшая из трех, но наименее из них сопротивляется коррозии.

Аналог марки 440С, но с примесью ванадия, что придает большую износостойкость материалу.

На данный момент признается самой высокотехнологичной сталью, используемой при производстве ножей высшей категории. Твердость металла составляет 60 единиц по Роквеллу, при этом он достаточно прочный, хорошо держит заточку.

Являясь аналогами 440 марки, ножи из этого металла отличаются высокой прочностью, остротой, антикоррозийностью.

Примесь ванадия придает большую износостойкость металлу, ножи из этого материала часто изготавливаются для охотничьих целей, поскольку обладают большой пластичностью, следовательно, прочностью.

Марка, применяемая сегодня лишь несколькими компаниями, не имеющая аналогов по высокому уровню твердости, прочности и ударной вязкости. Из этой порошковой стали производятся лучшие ножи, имеющие высокую стоимость.

Марки стали для охотничьих ножей

Марки стали для охотничьих ножей

Для ручной ковки охотничьего клинка хорошим вариантом станет выбор марки 9ХС. Нож из этой стали будет обладать хорошими режущими качествами, а также отлично держать заточку. Сталь 95Х18 отлично сочетает в себе высокое качество и доступную цену, обладает высокими показателями прочности и твердости, но из-за того клинок с трудом поддается заточке. Марка Х12МФ позволит создать очень прочный, устойчивый к износу охотничий клинок при условии, что за ним будет тщательный уход. На основе этой марки многие отечественные производители изготавливают булат, что говорит о качественных характеристиках этой марки.

Ножи из дамаска – отличный вариант для охоты или туристический походов. Дамаск очень прочный, устойчивый к возникновению коррозии. Благодаря высокому содержанию углерода в составе дамаска клинок получается очень острый, но и достаточно хрупкий, чтобы выполнять хозяйственную работу.

Отечественная марка 65Г подойдет для изготовления охотничьего ножа, предназначение которого скорее не в резке, а в рубке. Обладает отличной вязкостью, но стоит оберегать от воздействия влаги, т.к. металл подвержен коррозии.

Сталь для ножа: все о ней

pohod-lifehack.ru

Марки нержавеющей стали и их характеристики

Группа сталей не подверженных воздействию коррозии носят название нержавеющие. Они характеризуются минимальным содержанием хрома больше 10,5% и углерода меньше 1,2%. Допускается наличие других элементов, способных изменить физические, механические свойства, в зависимости от процентного содержания. К ним относятся Ti, Ni, Nb, Mo и другие составляющие Менделеевской таблицы. Химические составляющие сплава компонуют марку. Высокая стоимость производства такой стали требует взвешенный и рациональный выбор ее для конкретных целей.

Интересный факт: разработка нержавеющей стали была связана с проблемой оружейников, проявлявшейся, в виде коррозии в местах с высокой температурой. Для продвижения стали на рынке ее разработчик Гарри Бреарли в 1913 г. изготовил партию ножей и ножниц и разослал их на изучение. Сталь нашла своих потребителей, и в 1929 году из нее был изготовлен входной козырек в известный лондонский отель «Савой».

Разделение по типам

Разнообразие, представленных на рынке сталей с сопротивлением к ржавлению, определяется ГОСТ 5632-2014 «Легированные нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные». Основные виды нержавеющей стали, исходя из этого документа, это

  • жаростойкая
  • жаропрочная
  • устойчивая к коррозии

Структура металлической матрицы, преобладающей для данной марки стали, производит разделение ее по классам:

  • мартенситный (мартенсит единственная структура, определяющая свойства сплава)
  • мартенсито-ферритный (ферритная структура больше 10%, мартенсит оставшаяся фаза)
  • ферритный (сталь не претерпевшая аллотропических превращений)
  • аустенитно-мартенситный (каждая из фаз может варьироваться в широком поле значений)
  • аустенито-ферритный (феррита не меньше 10%, аустенит – оставшаяся доля)
  • аустенитные (фаза аустенита имеет устойчивый характер)

В современном производстве самые затребованные марки ферритные и аустенитные.

Классы деления определенные этим документом являются условными, нормативно предполагается исключительно единственный тип термической обработки. Нагрев свыше 900 градусов и нормальное охлаждение в воздушной среде. Если нет оговоренных ранее ограничений при поставке нержавеющей стали, то класс не является выбраковочным фактором.

к содержанию ↑

Маркировка стали – значение цифровых и буквенных индексов

Зная обозначение буквенных индексов и смысловую нагрузку цифр, используемых в маркировке стали, можно сделать выводы о необходимости предложенной марки для определенной цели, даже не заглядывая в справочник. Переплачивать за титан, содержащийся в сплаве, если не нужны высокие огнеупорные свойства, приобретаемые при легировании этим дорогим металлом.

Некоторые буквенные индексы могут изменять обозначающий элемент, в зависимости от местонахождения его в маркировке. Рассмотрим соответствие буквенных индексов:

  • А (в начале маркировки) – S
  • А (в середине маркировки) – N
  • Б – Nb
  • В – W
  • Г – Mn
  • Д – Cu
  • Е – Se
  • К – Co
  • М – Mo
  • Н – Ni
  • П – P
  • Р – B
  • С – Si
  • Т – Ti
  • Ф – V
  • Х – Cr
  • Ц – Zr
  • Ю – Al
  • ч – РЗМ

Количество каждого из них в сплаве определен цифровым значением, следующим за литерой, обозначающей элемент. Выражается в процентах. В случаях малости отдельного элемента, менее 1%, то после буквенного индекса цифра не ставится. Углерод, как важный элемент разместился впереди маркировки, но выражается в сотых частях процента.

FeNi и Ni сплавы маркируются только литерными индексами. Исключение составляет число после никеля (массовая доля) и углерода (только для FeNi).

В случае если сталь была произведена особенными способами плавки или методами переплава, то это указывается через дефис после маркировки. К таким особым методам и способам относятся различные способы вакуумного переплава, электронно–лучевая плавка, обработка шлаками синтетического происхождения, другие. Полное количество специфических методов получения необходимой марки сплава, в стандарте прописано 24.

Рассмотрим примеры расшифровки маркировки нержавеющих сталей 05Х12Н2М и 04Х14Т3Р1Ф-ВД. В 05Х12Н2М углерода 0,05%, хрома -12%, никеля – 2%, содержание молибдена до 1%. 04Х14Т3Р1Ф-ВД расшифровывается так: углерода 0,04, 14% — хрома, 3% — титана, 1% — бора, ванадия менее 1% процента, получена методом вакуумно-дугового переплава.

к содержанию ↑

Основные марки стали и их применение в промышленности

Различные марки нержавеющей стали и их характеристики призваны работать в различных средах и условиях рассмотрим самые ходовые и востребованные:

  • 12Х13, 08Х13, 20х13 для изготовления посуды и столовых приборов, элементов и конструкций с ударными нагрузками. Устойчивые к воздействию агрессивных сред при нормальных температурах. При термической обработке и (или) полировке антикоррозионные свойства и характеристики улучшаются.
  • 12Х17, 08Х18Т1 это маркировка пищевой нержавеющей стали, для бытовой кухонной утвари, а также для оборудования предприятий пищевой промышленности. Рационально использовать изделия после отжига.
  • 30Х13, 40Х13 марка медицинской нержавеющей стали, из которой изготавливают хирургический инструмент
  • 40Х9С2 марка жаростойкой нержавеющей стали предназначенной для изготовления клапанов выпускных коллекторов двигателей внутреннего сгорания, дизельных двигателей, теплообменники.
  • 15Х25Т нержавеющая жаростойкая сталь применяется в оборудовании высокотемпературных пиролизных установках.
  • 12Х18Н9Т для изготовления труб и арматуры печей, корпуса искровых зажигательных свечей
  • 40Х9С2 жаропрочная нержавеющая сталь, марка предназначена для клапанов двигателей
  • 14Х17Н2 оборудование, работающее в среде до 800 градусов Цельсия
  • 10Х23Н18 изделия, работающие в условиях пониженной загруженности и температур ниже 1000 градусов Цельсия

к содержанию ↑

Маркировка нержавеющей стали AISI

Маркировка AISI все чаще появляется не только на стальных изделиях из-за океана, но и на китайской, российской, европейской и другой продукции. Данная система классификации взяла свое название от места своего рождения Американского(American) Чугуна(Iron) и Стали(Steel) Института(Institute). Классификатор пришелся по душе потребителям, производителям, трейдерам.

Классификация

Марка углеродистой и легированной стали представлена в виде четырехзначного выражения. Первой цифрой в нем обозначается основной легирующий компонент. Вторая цифра идентифицирует вторичный легирующий элемент. Третья с четвертой цифры показывают содержание углерода.

  • 1ZZZ – C
  • 2ZZZ –Ni
  • 3ZZZ –Cr+Ni
  • 4ZZZ –Mo
  • 5ZZZ –Cr
  • 6ZZZ — Cr+V
  • 7ZZZ –W
  • 8ZZZ –Ni+Cr+Mo
  • 9ZZZ –Si+Mn

Буква L в конце маркировки указывает на пониженное содержание углерода. Та же буква в середине маркировки указывает на легирование сплава свинцом, для улучшения механических свойств стали, обрабатываемой на станках. N в конце маркировки означает обработку азотом, для повышения предела прочности при прочих равных условиях. Буква B в середине маркировки – легирование бором.

Современная промышленность идентифицирует не меньше 150 марок по AISI. Рассмотрим ключевые, востребованные марки стали, где они применяются.

300 серия (семейство хромоникелевых сплавов)

  • 301 – подходит для изделий, с высокими показателями пластичности, характеризуется быстрым затвердением при механическом воздействии. Износостойкая, повышенная усталостная прочность
  • 304 – наиболее задействованная марка, нашедшая применение практически во всех отраслях промышленности
  • 310 – жаропрочная, с возможностью работать в агрессивных средах при высоких температурах (1000 градусов Цельсия в окислительной, до 10000 в восстановительной). 310S подойдет для элементов печей, контактирующих с высокотемпературными газами и конденсатом
  • 316 – сталь, удерживающая второе место после 304, по применению. Излюбленная марка для производства оборудования для пищевиков, для хирургических инструментов, агрегаты, модули, работающие в соленной воде. Устойчивость к питтинговой (точечной) коррозии
  • 321 – для нужд химиков, нефтяной промышленности, сварного оборудования, требующего использования при температуре до 800 градусов

400 серия (ферритные и мартенситные стали)

  • 405-ферритная матрица, сварные изделия
  • 408-термостойкие
  • 409- самая доступная марка нержавеющей стали, используют для выхлопных систем автомобиле
  • 416-легко обрабатывается на автоматических станках из-за дополнительной серы
  • 420-основное назначение изготовление столовых принадлежностей, отлично полируется
  • 430-матрица ферритного характера, поддается обработке давлением, устойчива к коррозии, используют в отделке автомобилей
  • 440-используется для высококачественных столовых приборов, большее количество углерода позволяет дольше сохранять заточку ножей из этой стали, при правильной термообработке

500 серия

  • 500 серия содержит хромитовые жаропрочные марки стали.

600 серия

600 серия — изначально была создана для запатентованных марок стали, не попадающих под классификацию. Сегодня подраздел имеет следующий вид:

  • 601-604 – мартенситные низколегированные
  • 610-613 – мартенситные вторичной закалки
  • 614-619 – мартенситные с хромом
  • 630-635 – половинчатая аустенитная с уплотненным мартенситом. Используется для труб, помп, задвижек. Коррозионная стойкость близка к 304
  • 650-653 – аустенитные стали, работающие при сильном перепаде температур
  • 660-665 – аустенитные жаропрочные.

Информация, представленная на данной странице, поможет подобрать необходимую марку нержавеющей стали в соответствии с ее характеристиками и возможностями. Марки стали разложены по двум основным классификаторам ГОСТ5632-2014, AISI. На примерах объясняется маркировка нержавеющих сталей и сплавов. Приводятся сферы применения ключевых и востребованных марок в производственных отраслях.

solidiron.ru

Углеродистая сталь – марки и правила их чтения для начинающих + Видео

Чтобы определить состав, свойства и характеристики углеродистых сталей, необходимо разбираться в их маркировке. Разберем все на конкретных примерах, чтобы справиться с поставленной задачей смог даже неопытный работник.

1 Что характерно для углеродистой стали и почему?

В этой статье речь пойдет о сплаве железа и углерода (С). Конечно, не обходится и без других примесей, но углеродистая сталь содержит до 2% С, а процентное содержание иных добавок незначительно. Такой материал нашел свое широкое применение во многих промышленных цехах. Из него изготавливают инструменты, оборудование, детали котлов, различные элементы. Этот дешевый сплав пользуется невероятной популярностью в строительной индустрии, особенно при изготовлении несущих конструкций. Среднеуглеродистые сплавы часто используются в машиностроении.

Огромный спрос обоснован не только приемлемой стоимостью материала, но и его свойствами. Он достаточно пластичен, легко подвергается обработке и превосходно сваривается. Также углеродистые сплавы не боятся динамических нагрузок. Но во многом характеристики металла зависят от его химического состава. С увеличением процентного содержания С изменяется структура сплава и его свойства. С возрастанием количества углерода до 1% увеличивается предел прочности и твердость, зато такое изменение негативно сказывается на пластичности и пределе текучести.

Углеродистый сплав

Рекомендуем ознакомиться

Дальнейшее увеличение С только ухудшит прочностные характеристики, именно поэтому в высокоуглеродистых сталях содержание этого элемента обычно не превышает 1,3%.

Ради справедливости стоит отметить и недостатки, которыми обладают такие марки сталей. К ним относятся низкие электротехнические свойства, недостаточная коррозионная устойчивость, которая еще более ухудшается с повышением температуры. Поэтому изделия следует покрывать защитным слоем. Также при нагреве снижаются прочностные характеристики сплавов, а перегрев приводит к короблению и образованию трещин. Негативно сказывается и высокий коэффициент теплового расширения.

Скажем еще пару слов о примесях, их влияние может принести как пользу, так и вред. К первым относятся марганец и кремний, которые способствуют раскислению. А такие добавки как сера и фосфор отрицательно скажутся на характеристиках. Первая способствует красноломкости, т. е. материал плохо поддается обработке в нагретом состоянии. А вот фосфор вызывает хладноломкость – металл боится холодной обработки.

2 Классификация углеродистых сталей

Если углеродистая сталь содержит менее 0,8% С, то она будет иметь доэвтектоидную структуру. При увеличении этого элемента до 0,8% и более, структура материала изменяется на эвтектоидную и заэвтектоидную соответственно. В первом случае структура ферритно-перлитная, в эвтектоидных уже преобладает перлит, а при дальнейшем увеличении С в составе материала появляется вторичный цементит.

Также сплавы делятся согласно степени раскисления на спокойные, кипящие и полуспокойные. Если металл был полностью раскислен в печи и, соответственно, не содержит закиси железа, то такой сплав называется спокойным. К его достоинствам следует отнести отсутствие газов, а главный недостаток – относительно дорогая выплавка. В основном такой материал пользуется спросом для изготовления ответственных конструкций. Более дешевое производство у кипящей углеродистой стали, но в этом случае она будет содержать растворенные газы. Они негативно скажутся на свариваемости материала. Например, азот может спровоцировать появление трещин при проведении сварочных работ. Кипящие сплавы содержат некоторое количество закиси железа, вызванное неполным раскислением в печи.

Существуют еще полуспокойные марки сталей. Они выступают по степени раскисления чем-то средним между кипящими и спокойными. Металл затвердевает в изложнице без кипения, однако процесс сопровождается выделением газов. Но стоит отметить, что количество газовых пузырей значительно меньше, чем в случае с кипящими сталями, а в процессе прокатки они завариваются полностью. Этот сплав чаще всего используется как конструкционный материал.

Марки углеродистой стали

Делятся сплавы также в зависимости от способа создания и имеющихся на выходе качеств. Углеродистая сталь обыкновенного качества в основном выплавляется в мартеновских печах, а затем разливается в большие слитки. Такой металл имеет довольно большое содержание неметаллических включений. В прокатанном виде наблюдается полосатость вдоль направления течения.

Качественный сплав также производится с помощью мартеновских печей, но в этом случае к технологии предъявляются более строгие требования, за счет чего количество неметаллических включений значительно снижается. Высококачественные сплавы изготавливаются в электропечах. Такая технология гарантирует повышенную чистоту материала, а значит, и превосходные механические свойства.

Знакомое даже непрофессионалу разделение – по назначению, сплавы делятся на инструментальные и конструкционные. Первые используются для изготовления различных инструментов. Содержание углерода в них колеблется в пределах от 0,65 до 1, 32%. Конструкционные марки нашли свое применение при изготовлении различных деталей и узлов. Например, для производства элементов, работающих в условиях поверхностного износа и испытывающие динамические нагрузки, лучше всего зарекомендовали себя цементуемые марки сталей. Они делятся на 3 группы: сплавы с неупрочняемой, слабоупрочняемой и сильноупрочняемой сердцевиной. Все цементуемые сплавы подвергаются цементации.

По химическому составу такие сплавы делятся на мало-, средне- и высокоуглеродистые стали. Содержание С в последнем случае превышает 0,7%, а в первом менее 0,3%. Если в составе присутствует С в пределах от 0,3 до 0,7%, то это среднеуглеродистые стали.

3 Читаем маркировку без затруднений

Если вам предстоит работать с таким материалом, то важно не тушеваться при виде маркировки. Сплавы обыкновенного качества обозначаются сочетанием букв Ст с цифрами от 0 до 6 и делятся на 3 категории. Если материал поставляется с гарантией механических свойств, при этом его химический состав не оговаривается, то он относится к группе А. Причем в этом случае категория в маркировке никак не обозначается. А определить свойства сплава можно по его номеру, чем он выше, тем больше прочность.

А вот сплав с гарантированным составом, но не регламентируемыми свойствами будет обозначаться буквой “Б”. Символ находится в самом начале шифра. У этих сталей в соответствии с номером изменяется содержание С. Если же на первой позиции увидите “В”, то речь идет о сплавах, в которых регламентируется и состав, и механические свойства. Первый соответствует сталям группы Б с аналогичным номером, а механические свойства – сплавам категории А. Более подробно ознакомиться с характеристиками можно, изучив сопроводительные документы.

Маркировка углеродистых сталей

В конце маркировки указывается степень раскисления. Полуспокойные и кипящие обозначаются сочетанием букв “пс” и “кп”, соответственно. Если в конце шифра нет никаких символов, значит, сплав относится к спокойному типу. Сейчас попробуем разобрать все на конкретных примерах. Ст5 – углеродистая сталь с номером 5, относится к группе А, спокойная. Шифр БСт2кп означает, что сплав с номером 2 относится к категории Б, кипящий.

Качественные углеродистые сплавы маркируют цифрами, показывающими среднее содержание С в сотых долях. Если после цифирного обозначения увидите букву “Г”, то речь идет о сталях с повышенным содержанием марганца. Как и в предыдущем случае степень раскисления указывается в конце. Пример: Сталь 20 – качественная углеродистая, содержание С 0,2%. Отсутствие каких-либо символов после цифр свидетельствует, что в составе металла менее 0,8% марганца, и он относится к спокойному типу. Сталь 40Гкп – углеродистая (0,4% С) с повышенным содержанием марганца, кипящая.

Маркировка инструментальных сплавов начинается с символа “У”, за которым следуют числа, показывающие количество углерода в составе сплава. Только в этом случае С указывается в десятых долях. В конце шифра можно увидеть букву “А”, так обозначаются сплавы повышенного качества. У4 – инструментальная углеродистая сталь (0,4% С). У8А – сплав (0,8%С) повышенного качества.

tutmet.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
