Кабельные лотки: виды, размеры, фото

Лотки для кабеля относятся к электромонтажным изделиям, использующимся при прокладке кабельных трасс и монтаже электропроводки. Они служат опорой и защищают проводники от механических повреждений. На сегодняшний день существует несколько вариантов изготовления данных изделий, поэтому далее мы решили рассмотреть основные виды и размеры кабельных лотков, применяемых в электромонтаже.

Виды лотков для кабеля

Лотки, в которые укладывается кабель, различаются конструкциями, а также материалами, из которых они изготовлены. Различия имеются и в особенностях применения. Конструкция может быть изготовлена из следующих материалов:

  • металл;
  • пластик;
  • бетон (железобетон).

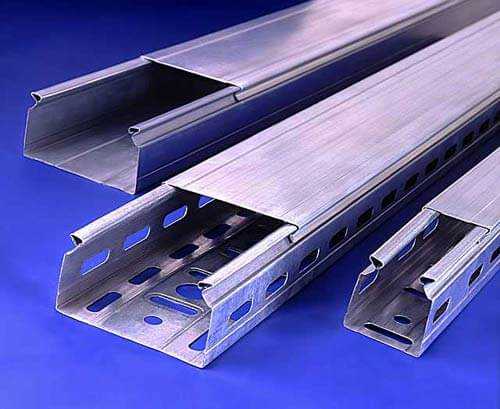

Металлический кабельный лоток обычно изготавливается штамповкой из тонколистовой низкоуглеродистой стали. В зависимости от условий эксплуатации могут использоваться следующие виды антикоррозионной обработки:

  • Оцинковка холодная (по методу Сендзимира). При этом способе рулонная сталь без остановки прокатывается через цинковую ванну. После этого, кабельный лоток формуется уже из оцинкованного листа. Преимущество метода – скорость. Недостаток – тонкий защитный слой цинка. Обычно так изготавливают короба, предназначенные для внутренней установки.
  • Оцинковка горячая заключается в том, что в расплавленный цинк опускается уже готовое изделие. В этом случае, защита от коррозии более надежна. Такие лотки можно использовать для наружного монтажа.
  • Окраска специальными эмалями, содержащими антикоррозионные присадки. Может использоваться как дополнительная мера защиты уже оцинкованных изделий.

Для эксплуатации в особо тяжелых условиях, кабельный лоток изготавливается из листовой нержавеющей стали. В лотки из этого материала, обладающего высокими гигиеническими качествами, укладывается кабель на предприятиях пищевой промышленности. Существенно облегчить конструкцию кабельной системы, сохранив при этом достаточную механическую прочность, позволяет применение лотков из проволоки, один из которых изображен на фото ниже:

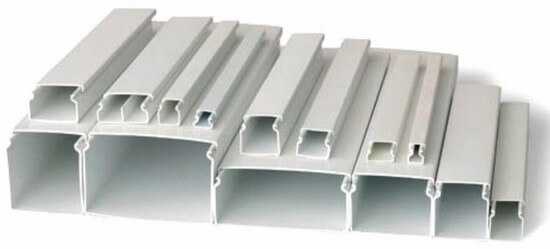

Кабельный лоток из пластика. Невысокие прочностные показатели этого материала ограничивают их применение. Такие виды лотков используются, когда нужно проложить силовой либо телекоммуникационный провод или кабель сравнительно небольшого сечения внутри жилых и производственных зданий. Лотки этого типа имеют сравнительно небольшие размеры.

Применение пластиковых коробов и каналов обусловлено рядом преимуществ:

  • кабельный лоток из ПВХ сравнительно недорог;
  • конструкции из этого материала имеют небольшой вес;
  • кабельный канал из ПВХ легко деформируется, благодаря чему трасса проводки легко корректируется в процессе монтажа;
  • изделия из ПВХ хорошо вписываются в интерьер жилых и производственных помещений.

Пластиковые кабель-каналы имеют и недостатки:

  • быстрый износ в процессе эксплуатации, ломкость конструкций, сказывающаяся при необходимости заменить или отремонтировать кабель;
  • склонность к деформированию при нагревании кабелей;
  • используются, чтобы смонтировать кабель внутри помещений, для наружного монтажа не применяются.

Также следует отметить, что кабельный лоток из металла или пластика может иметь различное исполнение и размеры. Приведенный ниже список показывает, какие бывают виды конструкций изделий:

  • открытый лоток;
  • закрытого типа, оснащенный крышкой;
  • перфорированный;
  • неперфорированный.

Модели открытого вида и перфорированные хороши тем, что создают благоприятные условия для охлаждения токоведущих проводников, которые в них проложены. Неперфорированные лотки с герметично закрывающейся крышкой используются в тех случаях, когда кабель необходимо защитить от воздействия агрессивных компонентов атмосферы или влаги. Крышки таких изделий имеют специальное замковое устройство, обеспечивающее герметичность конструкции.

Ну и последний вариант, о котором хотелось бы рассказать — кабельный лоток из бетона. Основная сфера применения железобетонных лотков – это прокладка кабельных трасс под землей или по поверхности грунта. Это обусловлено высокой прочностью, которой обладают эти типы изделий, и их способностью длительно противостоять вредному воздействию грунтовой влаги, защищая кабель. Лотки из бетона обычно имеют более крупные размеры, чем изделия из других материалов. При проектировании открытых распределительных устройств подстанций, бетонный кабельный лоток практически не имеет альтернативы в настоящее время. Вся кабельная разводка в таких электроустановках укладывается в короба из бетона и накрывается крышками из бетона, стали или асбоцементных плит.

Основные размеры

Типоразмеры лотков обычно определяются двумя цифрами, обозначающими ширину и высоту изделия в миллиметрах. Например, обозначение 50х50 относится к лотку, ширина и высота которого составляют 50 миллиметров. Эти размеры являются основными. Кроме них указывается длина лотковой секции и толщина стенки. Некоторые размеры кабельных лотков мы предоставили в таблицах, для ознакомления.

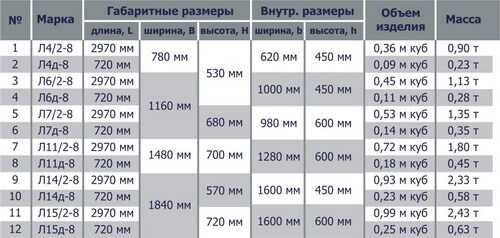

Железобетонные конструкции:

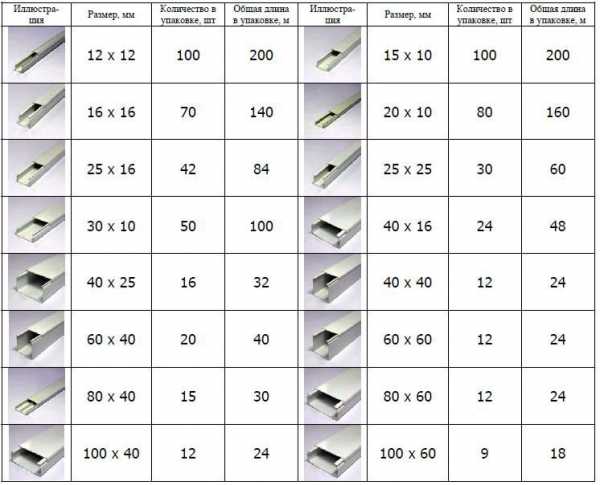

Пластиковые:

Металлические:

Вот мы и рассмотрели основные размеры и виды кабельных лотков. Как вы видите, существует большое количество вариантов исполнения и типоразмеров изделий, благодаря чему можно подобрать оптимальный вариант для собственных условий применения!

Будет полезно прочитать:

Нравится(0)Не нравится(0)

samelectrik.ru

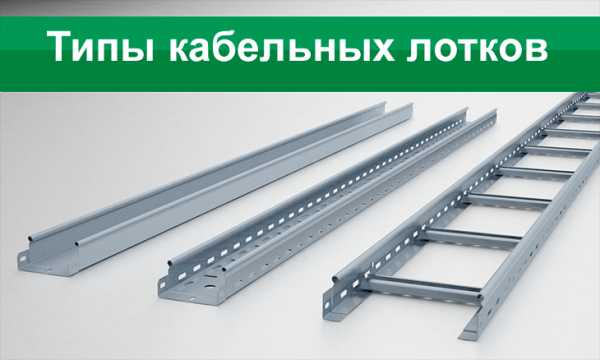

Типы кабельных лотков: особенности и назначение

Кабельные лотки используются для организации электросистемы. Они представляют собой металлическую конструкцию, в которую вкладывается кабель. Основное их назначение – защита электрических проводов и придание эстетичного вида кабельной трассе. Монтаж может осуществляться как внутри помещений, так и снаружи.

Разнообразные требования в организации системы электроснабжения привели к разработке новых форм кабельных лотков. Все типы лотков описываются в ГОСТ Р 52868-2007, классификация которого включает:

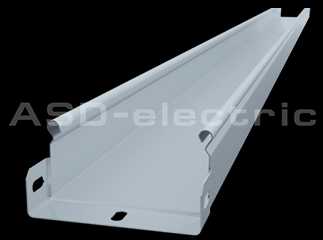

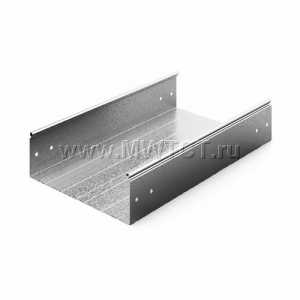

Неперфорированные лотки

Как видно из названия («неперфорированные»), в лотках данного типа отсутствуют технологические отверстия кроме соединительных.

Благодаря целостности заготовки такие лотки производятся быстрее, чем лотки других видов. Кроме того, закрытая конструкция лотка сводит к минимуму поступление воздуха и тем самым препятствует распространению пожара. Наряду с пожарной безопасностью такой лоток защищает кабель от пыли и нежелательного контакта.

Производители используют разные обозначения, поэтому целесообразно было бы привести список, который позволит избежать путаницы в названиях кабельных лотков.

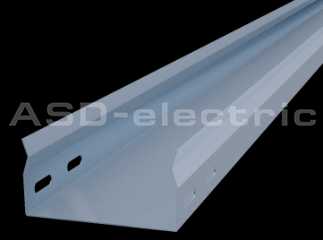

Неперфорированные лотки ST – новая серия лотков с круглым замком. Соединение между пролетами происходит «внахлест». Круглый замок снижает риск повреждения кабеля при прокладке и увеличивает жесткость, а соединение «внахлест» ускоряет монтаж секций. Для ознакомления с более детальной информацией переходите в каталог.

ЛЛГ («лоток листовой глухой») цельный загнутый профиль, в конструкции присутствует V-образный замок, он необходим для закрепления крышки и усиления конструкции. Для ознакомления с более детальной информацией переходите в каталог.

На рынке встречаются и другие наименования неперфорированных кабельных лотков, среди них: ЛМГ, КП, СП.

Кабельный лоток ЛМГ («лоток монтажный глухой») представляет собой простой загнутый профиль. Является аналогом ЛЛГ, но в нем отсутствует замок, поэтому для закрепления крышки требуются дополнительные элементы.

Лоток ЛМГ 100x100x2000 может быть заменен лотком ЛЛГ 100x100x2000 оцинкованным или окрашенным. Длины и толщина металла у них идентичные.

КП («короб прямой») – это короб, состоящий из глухого лотка, крышки и соединителя. КП может быть изготовлен из лотка ЛЛГ, крышки КЛ и соединителя СЛ. Для замены короба КП может быть применен ЛЛГ 100x100x2000, для замены КП он должен быть укомплектован крышкой КЛ с и соединителем СЛ100.



СП («секция прямая») – в некоторых случаях такое название носит кабельный короб. В качестве замены СП может быть использован ЛЛГ с крышкой КЛ и соединителем СЛ. Короб СП 100x100x2000 может быть заменен лотком ЛЛГ 100x100x2000 с крышкой КЛ и соединителем СЛ100.

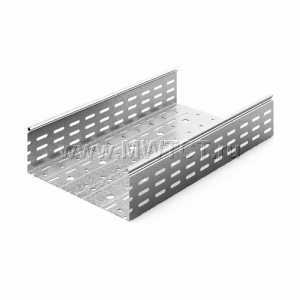

Перфорированные лотки

Перфорированные лотки обладают специальными отверстиями, помогающими выводить тепло при нагреве кабелей. Это гарантирует сбалансированный теплообмен с окружающей средой.

Кроме того, перфорация в лотках снижает вес конструкции, и увеличивает возможности для монтажа изделия.

К перфорированным лоткам относятся лотки серий ST и ЛЛП.

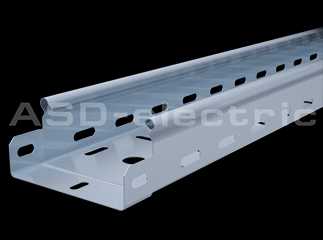

Перфорированный лоток ST обладает всеми преимуществами неперфорированной версии ST. Наряду с этим, лоток перфорирован по всей поверхности. Лоток ST обладает специальной перфорацией с возможностью монтировать спуски кабельной линии вниз, есть возможность подвешивания светильников. Карточка в каталоге.

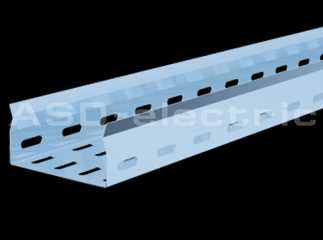

Лоток ЛЛП («лоток листовой перфорированный») – это перфорированная версия ЛЛГ и аналог ЛМ, который по сравнению с ним дополнительно оснащен V-образным замком для присоединения крышки и дополнительной жесткости. Для ознакомления с более детальной информацией переходите в каталог.

Нередко встречается и другое наименование перфорированных лотков – ЛМ.

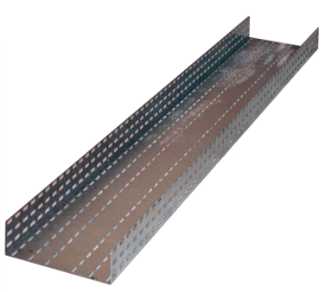

Лоток ЛМ («лоток монтажный») – это перфорированный загнутый профиль. Замок для крышки в такой конструкции часто не предусматривается, также в лотке отсутствует возможность соединения «внахлест». Он может быть заменен более совершенным лотком ЛЛ, также обладающим перфорацией, но имеющий специальный замок для крышки.

К примеру, самая популярная версия ЛМ – ЛМ 100x65 может быть заменена моделью ЛЛП 100x65 в оцинкованном и окрашенном виде. Толщина металла и длина лотков совпадают.

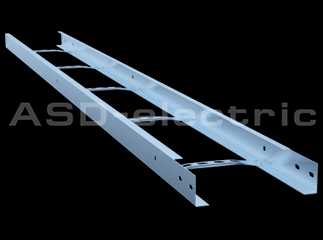

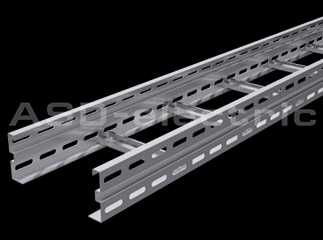

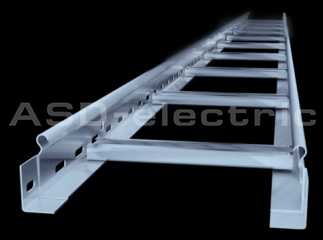

Лестничные лотки

Лестничные лотки получили свое название благодаря своему внешнему сходству с лестницами. Лестничный лоток представляет собой два профиля (лонжерона), соединенных перемычками. Получается  жесткая, но в то же время легкая конструкция.

Такие лотки оставляют полностью открытый доступ к кабелю. Чаще всего применяются в промышленности.

К лестничным лоткам относятся модели LT, LHT и НЛ.

Лестничные лотки LT – новая серия лотков, оснащенная круглыми замками и выемками для соединения «внахлест». Круглый замок увеличивает жесткость конструкции и снижает риски повреждения кабеля при прокладке, а соединение «внахлест» ускоряет монтаж трассы.

Детали этого лотка скрепляются между собой с помощью «клинч-соединения». Более подробную информацию об этом виде соединения можно получить в статье «Клинч-соединение».Более детальная об изделии информация в карточке товара.

Лестничные лотки LHT – это усиленная модификация LT, спроектированная для тяжелых кабельных систем. Лонжерону LHT придается специальный изгиб для придания дополнительной жесткости. Детали лотка свариваются, а соединение между секциями производятся встык с помощью соединителя LHT. Детальная информация.



Лоток НЛ («навесной лоток») представляет собой простой лестничный лоток, состоящий из двух П-образных профилей и перемычек между ними. Детали соединены с помощью заклепок. НЛ обладает меньшей несущей способностью, чем LT и LHT. Карточка в каталоге.

На рынке можно встретить и иное название лотка НЛ – «СП». СП и НЛ идентичны: они не имеют никаких отличий и обладают одинаковыми размерами.

На нашем сайте присутствуют перфорированные, неперфорированные и лестничные кабельные лотки различных типов и модификаций, а также их аксессуары. С более подробным описанием этих кабельных лотков можно ознакомиться в каталоге.

asd-e.ru

Кабельные лотки. Виды и монтаж. Применение и параметры

При производстве электромонтажных работ кабельные лотки необходимы для прокладки магистральной линии питания электроэнергией с большой нагрузкой на значительные расстояния.

Они защищают кабели от внешних повреждений, сохраняют эстетичность помещения, скрывают кабели, которые не подходят для интерьера помещения. Конструкция кабельных лотков не представляет сложности и выполнена в виде желоба из различных материалов, с крышками и перфорацией.

Внутренняя поверхность желоба обработана, во избежание повреждения кабеля при укладке. В такие лотки можно укладывать как один, так и несколько кабелей.

Виды лотков

Лотки разделяются на несколько видов по материалу изготовления:

  • Металлические.
  • Пластмассовые.
  • Оцинкованные.
  • Железобетонные.
  • Бетонные.
Металлические кабельные лотки

Такие лотки изготавливают из низкоуглеродистой или нержавеющей стали, а также оцинкованного железа. Наиболее популярными стали лотки из оцинкованной стали, так как она имеет наилучшие эксплуатационные свойства и коррозионную стойкость, в сравнении с черным металлом. Их стоимость ниже лотков из нержавейки.

Кабельные лотки из оцинкованного железа

В свою очередь лотки из оцинковки разделяют на:

  • Лестничные лотки.
  • Неперфорированные лотки с крышкой.
  • Перфорированные лотки.
  • Проволочные лотки.
Лестничные

Лестничный тип лотков используется при условии установки опор для открытой укладки электрической проводки, действующей под напряжением до 1 кВ.

Лотки производят из оцинкованной стали толщиной 1,2 мм. Для удобства установки применяют поперечные перекладины, и другие дополнительные элементы.

В лотки разрешается укладка как силовых, так и маломощных кабелей. К кабелям, расположенным в лотках, имеется свободный доступ для ремонта и техобслуживания.

Неперфорированные лотки с крышкой

Такие лотки рассчитаны для установки силовых и маломощных проводов в виде пожарных, охранных или информационных проводов, в любых помещениях. Лотки состоят из крышки и основания.

При монтаже основание жестко фиксируется на поверхности, в лотки укладываются провода и кабели, сверху закрывается крышка. Такие лотки дают возможность создания электрической сети, при этом сохранив все достоинства наружной сети: мобильность, удобство установки, малая стоимость, изменение формы, высокая безопасность, сохранение внешнего вида помещения.

Перфорированные лотки

Такие лотки выполнены из оцинкованного металла с перфорированной основой. Его еще называют кабельным коробом или металлическим кабель-каналом. Перфорированный лоток можно монтировать с крышкой и без крышки, которая позволяет повысить защиту проводки, и расширяет область использования такой конструкции. Перфорированный вариант является оптимальным для кабелей напряжением до 1000 вольт.

Основной особенностью конструкции является боковая перфорация в виде отверстий по всей длине лотка. Это облегчает монтаж кабелей. Через отверстия удобно закреплять кабели в лотке. Перфорация предотвращает перегрев кабеля.

Другой особенностью являются штампованные края, помогающие быстро соединять конструкцию внахлест. На крышке лотка имеется заземление, что создает безопасность для человека.

Существует три вида перфорированных лотков по материалу изготовления из:

  • Нержавеющей стали.
  • Оцинкованного металла.
  • Металла горячего цинкования.

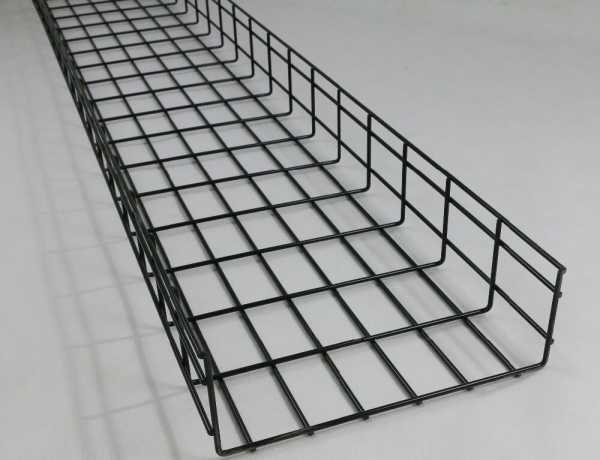

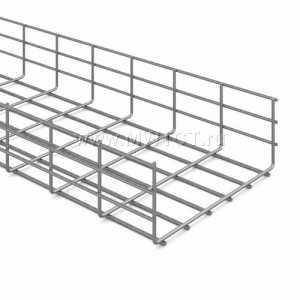

Проволочные лотки

Кабельные лотки из проволоки изготавливают из оцинкованной стальной проволоки, и используются для монтажа открытых линий кабелей на промышленных объектах и жилых домов.

Силовые кабели допускается прокладывать вместе с проводами малой мощности. Проволочные модели лотков допускается монтировать в замкнутых и открытых пространствах.


Достоинства
  • Малая масса сочетается с необходимой надежностью и прочностью.
  • Возможность вентиляции кабелей.
  • Удобный доступ для контроля кабеля.
Пластиковые кабельные лотки

В жилых помещениях, офисах чаще всего используют кабельные лотки, выполненные из ПВХ пластика. Их допускается использовать для укладки кабелей до 400 вольт, а также проводов телекоммуникаций внутри помещений для открытой проводки.

Пластиковые каналы для кабелей состоят из пластикового желоба с крышкой, которая закрывается на защелку. Желоб лотка бывает полым, либо со съемными разделителями.

Пластиковые лотки для кабелей делятся на виды, в зависимости от уровня размещения:

• Простые. Служат для разводки сетей, сохранения их от повреждений.
• Парапетные. Их установка осуществляется на рабочем уровне (на уровне рабочего стола). Внутренняя часть лотка может иметь разделители, для изоляции проводов разных функций. В таком случае имеется возможность монтажа розетки непосредственно на пластиковый лоток.
• Плинтусные. Предназначены для монтажа кабелей по низу помещения.
• Напольные. Служат для защиты кабелей, проложенных по полу.
• Карнизные. Их монтаж производится наверху под потолком.

Подобные лотки из пластмассы имеют некоторые достоинства и недостатки.

Преимущества
  • Имеют невысокую стоимость.
  • Малый вес, что облегчает процесс монтажа линии.
  • Простая и легкая корректировка конструкции.
  • Эстетичность после монтажа.
  • Удобный уход и обслуживание.
Недостатки
  • Значительная подверженность износу, в отличие от металлических лотков.
  • Не выдерживают повышенной температуры, деформируются при нагревании проводов, что приводит к преждевременной замене.
  • Пластиковые лотки используются только для внутренних работ, наружный монтаж не рекомендуется.
Оцинкованные кабельные лотки

Перфорированные оцинкованные лотки служат для обеспечения защиты силовых кабелей до 1000 вольт большой длины. Размер перфорации в корпусе канала может быть размером в несколько сантиметров.

Достоинства
  • Укладка кабелей снаружи и внутри зданий.
  • Возможность проведения линий в любых помещениях.
  • Удобный доступ для профилактики конструкции.
  • Перфорация создает возможность вентиляции кабелей.
  • Монтаж лотков допускается осуществлять на вертикальной и горизонтальной поверхности.
Размеры

Все лотки для кабелей делятся по размерам, и имеют большую классификацию для любых размеров. Высота лотка составляет от 35 до 110 мм, толщина стали от 0,75 до 1,25 мм, ширина лотка от 50 до 600 мм. У лотков стандартная длина 3005 мм. Перфорация чаще всего равна 9 х 22 мм.


Монтаж

При укладке кабелей необходимо разместить в лотке наибольшее количество кабелей и проводов. Значительная нагрузка на лотки для кабелей может привести к падению конструкции, поэтому необходимо особое внимание уделить методу фиксации и укладки проводников в канале.

Существует несколько способов крепления лотков, рассмотрим из них основные.

Фиксация на вертикальной стене

Популярным методом крепления стало использование кабельных полок и кронштейнов. Полки можно зафиксировать к стене на стойки из профиля. Достоинством полок считается возможность прокладки разных уровней каналов отдельной установки, параллельных друг другу.

Особенность применения кронштейнов и полок
  • Простая установка.
  • Надежная конструкция.
  • Установка в горизонтальном и вертикальном положении.
  • Большое количество видов изделий.
Заземление

Современные стандарты обязывают монтировать заземление при установке лотков для кабелей. Если сеть проходит по наружным границам здания, то необходимо выполнять молниезащиту лотков для обеспечения защиты человека от удара молнии, предохранения устройств от замыкания, для противопожарной безопасности.

Кронштейны для фиксации лотков

Кронштейн для лотков – это металлическая конструкция, служащая для удержания лотков для кабеля, разных видов при закреплении их на стенах и потолке.

При установке трассы в горизонтальной и вертикальной поверхности чаще всего применяют кронштейны, консоли и полки. Они могут монтироваться непосредственно на стену, либо на вспомогательные профили, для создания надежной, долговечной конструкции.

На потолке кабельные лотки крепятся аналогично стене. Отличие состоит в том, что полки для трассы монтируются к монтажному профилю и потолочным опорам, стойкам. Кабельные лотки крепятся к потолку с помощью потолочных кронштейнов.

Фиксация лотков к потолку

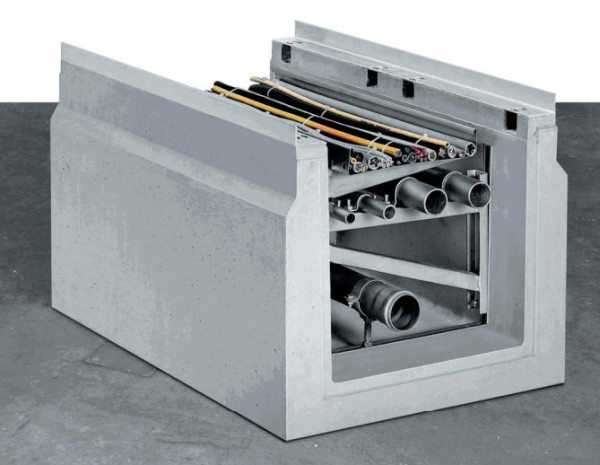

Железобетонные

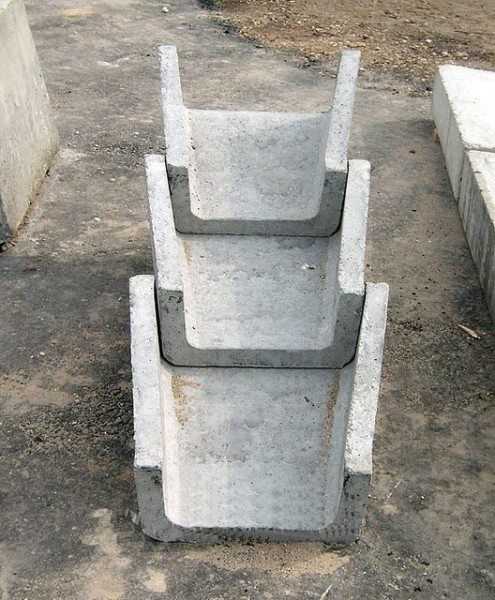

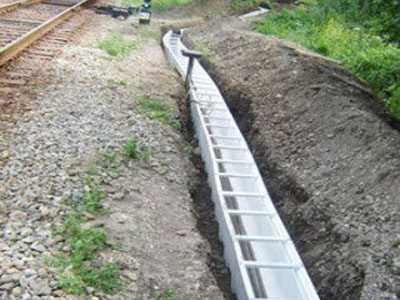

Такие лотки применяются для подземной и поверхностной установки. Они приобрели большую популярность, так как электрические сети нуждаются в защите от вредного действия грунта. На изделия из железобетона грунт не оказывает никакого влияния.

Через железобетонные лотки можно легко контролировать состояние кабелей, проводов, а также менять их, подняв плиты перекрытия. Основным достоинством их является надежная защита кабелей.

Такая конструкция изготавливается из стальной обрешетки и тяжелого бетона. Чтобы в полость лотка не попадала грязь, применяют плиты перекрытия, которые лоток закрывают сверху в качестве крышки. Плиты также изготавливают из бетона.

Бетонные

Бетонные лотки используются для укладки энерготрасс и силовых кабелей, а также различных коммуникаций. Они защищают от вредного воздействия внешней среды линию сети.

Каналы из бетона изготавливают из тяжелых типов бетона, без применения металлической арматуры. Этот специальный материал имеет высокую прочность и сохраняет свои качества при любых температурах, не пропускает воду.


Преимущества бетонных лотков в отличие от других видов лотков:
  • Защита сети от действия вредных факторов внешней среды.
  • Свободный доступ для вентиляции.
  • Устойчивость к воздействию грунта.
  • Удобный доступ для обслуживания, профилактики и ремонта сети.
Похожие темы:



electrosam.ru

Кабельные лотки, производство лотков для кабеля марки LOTOK

«Pro-Lotok» предлагает оцинкованные металлические замковые кабельные лотки, отвечающей современным стандартам кабеленесущей продукции по доступным ценам. Производим лотки кабельные из высококачественной оцинкованной стали ПС08 от 0,55 до 2 мм по низким ценам. Будучи удобным и недорогим решением для монтажа кабельной проводки, лотки кабельные позволяют компактно её размещать и обеспечивать пожаробезопасность.

Подписаться на снижение цен и распродажи складских остатков на кабельные лотки:

[newsletter_signup_form id=1]

В электромонтажных организациях наиболее востребованы производимые нашей компанией два вида лотков кабельных – перфорированные и неперфорированные. Наши лотки отличаются конструктивным исполнением, размерами поперечных сечений и толщиной используемого листового металла. У наших лотков используется соединение «папа-мама» внахлест для быстрого монтажа. Система позволяет осуществлять сборку кабельной трассы одному человеку и экономит до 50% времени и материалов при монтаже.



Длина прямых компонентов кабеленесущих изделий составляет, как правило, два-три метра. Для удобства выполнения электромонтажных работ мы производим различные аксессуары: углы (вертикальные и горизонтальные), отводы, разнообразные разветвители и переходники.

Классификация кабельных лотков

Согласно ГОСТ показателями для осуществления классификации металлических лотков кабельных служат:

  • материал их изготовления;
  • стойкость к высоким температурам;
  • электропроводимость;
  • устойчивость к коррозии;
  • устойчивость к механическим повреждениям.



В зависимости от особенностей изготовления, а также способов их установки, кабельные лотки из металла чаще всего принято классифицировать на:

  • обычные (листовые), для прокладки проводки и кабельных трасс. К ним относятся наиболее распространённые перфорированные и неперфорированные;
  • проволочные, используют при монтаже IP- и телефонных сетей. Легко изменяют форму;
  • лестничные (имеющие вид лестницы с перемычками), позволяют прокладывать тяжёлые кабели или кабельные трассы, имеющие ширину 200 и более миллиметров.

Преимущества лотков «LOTOK» для прокладки кабелей

Каждый из изготовляемых компанией «Pro-LOTOK» видов лотков кабельных отличается высоким качеством и длительным сроком пользования в разных климатических условиях. Такая продукция имеет массу достоинств.

Вот некоторые из них:

  • Простота и оперативность монтажа, лотки соединяются внахлест, с помощью разъемов «мама-папа». Лотки кабельные надёжно крепятся ко всем поверхностям. Наша фирма специализируется на изготовлении и реализации металлических лотков для прокладки кабеля, используемые в любых помещениях. Скоро у нас вы сможете приобрести не только обычные лотки, но и проволочные, лестничные и ряд других моделей.
  • Обеспечение расширения масштаба уже имеющихся кабельных систем. Пользуясь нашими кабеленесущими системами, у вас есть возможность подключить новое оборудование со своей проводкой.
  • Кабельный лоток прекрасно подойдет не только для размещения медных или алюминиевых проводников, но и оптико-волоконных. Если понадобится – вы сможете использовать их совместно в линиях пожарной или охранной сигнализации.
  • Кабели в лотках надёжно защищены от различного рода механических воздействий;
  • Применение материалов, стойких к воздействию коррозии, позволяет использовать лотки в самых разных климатических условиях.

Почему выгодно приобрести кабельные лотки именно в компании?

Продукция нашей компании привлекает покупателей, потому что:

  1. Компания «LOTOK» обладает хорошей репутацией.
  2. Покупателям предлагаем широкий выбор кабеленесущей продукции (лотки и большой перечень дополнительных компонентов).
  3. У нас всегда приемлемые цены на кабельные лотки.
  4. Службой логистики нашего предприятия предлагается оптимальный способ доставки покупаемой продукции.

Выбирайте только качественные и надежные товары, которые смогут прослужить вам долгое время.

По вопросам стоимости продукции, осуществления покупки или получения квалифицированной консультации по выбору изделий электромонтажного назначения и их применению – обращайтесь к нашим менеджерам по телефону или с помощью электронной почты.



pro-lotok.com

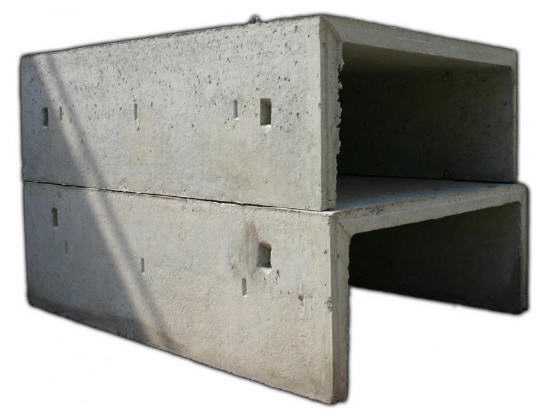

Железобетонные кабельные лотки: размеры, фото и видео

Железобетонный кабельный лоток представляет собой конструкцию, которая применяется достаточно широко. Обычно подобные изделия используются по прямому назначению — для прокладки электропроводки и кабелей связи, но в некоторых случаях в них размещают и трубы  малого диаметра.

В статье мы расскажем об основных разновидностях железобетонных лотков, а также конкретно остановимся на тех из них, которые лучше всего подходят для решения нашей задачи.

Чтобы защитить проводники, используют конструкции из прочного бетона

Основные разновидности лотковых изделий

При проведении строительных работ, а также при прокладке дорог очень часто необходимо выделять территории, по которым будут проходить коммуникации – провода, трубы и т.д. При этом важной задачей является сохранение целостности прокладываемых объектов, и потому для их защиты используются самые разные конструкции (узнайте здесь, как бетонировать в мороз).

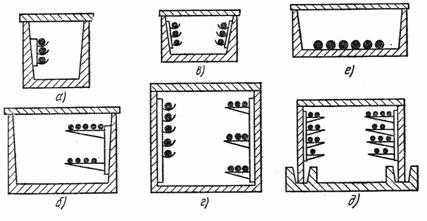

Элементы сборного канала

Наиболее распространенным изделием в этом случае является железобетонный лоток.

На сегодняшний день в промышленности и строительстве применяются такие разновидности:

  • Изделия для сборных каналов. Отличаются наибольшими габаритами, применяются для сооружения систем водоотведения и ливневой канализации. Для этих конструкций характерна высокая прочность и стойкость к коррозионным воздействиям.

Обратите внимание! При покупке подобных изделий важно обращать внимание на такой параметр как цена. Лотки, произведенные в фабричных условиях, стоят дороже, однако для их изготовления используется более качественный тяжелый бетон, кроме того, они значительно лучше сопрягаются друг с другом за счет точных размеров.

  • Телескопические конструкции. Представляют собой трапециевидные изделия, которые устанавливаются сериями по нескольку штук на обочинах дорог для обеспечения максимально эффективного водоотведения. Для материала характерно низкое водопоглощение, что существенно увеличивает срок службы лотков данного типа.

Фото телескопической конструкции

  • Водопропускные желоба. Монтируются для эффективного водоотвода вдоль кромки асфальтного покрытия. Обычно их устанавливают с уклоном, чтобы не препятствовать движению стока. Для производства применяется методика преднапряжения арматуры и высокотемпературной сушки, что существенно улучшает механические параметры.

Большинство разновидностей, перечисленных выше, используются исключительно профессиональными строителями. А вот наземные и подземные короба для кабельной продукции можно устанавливать и своими руками. Они отличаются меньшими габаритами по сравнению с водопропускными лотками, но в то же время не уступают им по прочности.

В следующем разделе мы подробно рассмотрим этот тип железобетонных изделий.

Каналы для кабелей

Конструкция и типоразмеры

Желоба для монтажа проводки производятся в форме открытых емкостей П-образной формы.

Для их изготовления используется:

  • Бетон марок В15, В20 или В25.
  • Стальное армирование класса А1 или А2.

Данные изделия способны выдерживать значительные перепады температуры благодаря тому, что при их изготовлении в состав раствора добавляют компоненты, препятствующие растрескиванию.

Сам лоток и крышка

Как правило, при монтаже коммуникационных каналов используются целые изделия, благо в ассортименте большинства производителей есть значительное количество доборных элементов.

Размеры кабельных железобетонных лотков, которые используются чаще всего, приводятся в таблице ниже:

НаименованиеМасса, кгДлина, ммШирина, ммВысота, мм
ЛК327019901100150
ЛК42201990850150
ЛК51701990600150
УБК1А27519901000160
УБК2А1751990500160
Л 20-51251990500160
Л 20-1027519901000160

Однако в некоторых ситуациях возникает необходимость подгонки изделия под конкретный размер. При этом используется резка железобетона алмазными кругами, поскольку материал желоба отличается высокой прочностью, и попытки его обработки другими инструментами приводят к их быстрому износу.

Особенности использования

Модель с полимерной крышкой

Как следует из названия, инструкция рекомендует применять подобные изделия для наземной прокладки коммуникационных проводов.

Это обеспечивает следующие преимущества:

  • Кабели находятся в корпусе, надежно защищающем их от повреждений как вследствие механических воздействия, так и вследствие влияния погодных факторов.

Обратите внимание! Конструкция корпуса не предусматривает наличие запорных элементов, потому риск хищения остается. Именно по этой причине наружная установка желобов оправдана только в пределах охраняемых территорий.

  • При необходимости доступа к проводникам достаточно просто открыть желоб. Конечно, плиты сами по себе весьма тяжелы, но все равно это будет куда менее затратным, чем в случае с размещением проводов в траншее, засыпанной землей.
  • Наконец, на участках со сложными грунтами (вечная мерзлота, плывун, каменный монолит) это единственный вариант размещения кабелей.

Заглубление в грунт

Однако в некоторых случаях производится заглубление подобных конструкций в грунт.

При этом мы получаем такие преимущества:

  • Во-первых, все коммуникации находятся в относительно сухом пространстве без контакта с почвенной влагой. Это позволяет экономить за счет использования кабелей с меньшим классом влагозащиты.
  • Во-вторых, облегчается соединение нескольких кабельных магистралей. Для заведения дополнительного провода в лоток используется алмазное бурение отверстий в бетоне.

Обратите внимание! Пробуренные отверстия, через которые пропускают провод, стоит тщательно герметизировать.

  • Наконец, при правильной организации внутреннего пространства (разделение проводов по напряжению и назначению с помощью перегородок и систем настенного крепления) существенно упрощается сортировка. Согласитесь, куда проще снять крышку с бетонного лотка и искать нужный кабель, чем раскапывать яму, рискуя перерубить проводник лопатой или ковшом экскаватора.

Схемы размещения проводников в полости желоба

В принципе, оба варианта установки являются допустимыми и активно применяются в современном строительстве.

Вывод

Железобетонные лотки для кабелей, несмотря на всю свою громоздкость, весьма полезны. Их использование дает возможность сохранить провода в целости, а также облегчает проведение манипуляций после укладки (см.также статью «Пластификаторы для бетона и другие модифицирующие добавки»).

Видео в этой статье содержит дополнительную информацию о данных изделиях.

masterabetona.ru

Кабельные лотки, производство лотков для кабеля марки LOTOK

Российское производство «Pro-Lotok» предлагает оцинкованные металлические замковые кабельные лотки, отвечающей современным стандартам кабеленесущей продукции по доступным ценам. Производим лотки кабельные из высококачественной оцинкованной стали ПС08 от 0,55 до 2 мм по низким ценам. Будучи удобным и недорогим решением для монтажа кабельной проводки, лотки кабельные позволяют компактно её размещать и обеспечивать пожаробезопасность.

Преимущества лотков «LOTOK» для прокладки кабелей

Каждый из изготовляемых компанией «Pro-LOTOK» видов лотков кабельных отличается высоким качеством и длительным сроком пользования в разных климатических условиях. Такая продукция имеет массу достоинств.

Вот некоторые из них:

  • Простота и оперативность монтажа, лотки соединяются внахлест, с помощью разъемов «мама-папа». Лотки кабельные надёжно крепятся ко всем поверхностям.
  • Наша фирма специализируется на изготовлении и реализации металлических лотков для прокладки кабеля, используемые в любых помещениях.
  • Автоматизированное производство с выпуском продукции до 6000 метров/ сутки
  • Возможность работы в 2 смены при срочных заказах
  • Скоро у нас вы сможете приобрести не только обычные лотки, но и проволочные, лестничные и ряд других моделей.
  • Обеспечение расширения масштаба уже имеющихся кабельных систем. Пользуясь нашими кабеленесущими системами, у вас есть возможность подключить новое оборудование со своей проводкой.
  • Кабельный лоток прекрасно подойдет не только для размещения медных или алюминиевых проводников, но и оптико-волоконных. Если понадобится – вы сможете использовать их совместно в линиях пожарной или охранной сигнализации.
  • Кабели в лотках надёжно защищены от различного рода механических воздействий;
  • Применение материалов, стойких к воздействию коррозии, позволяет использовать лотки в самых разных климатических условиях.

Выбирайте только качественные и надежные товары, которые смогут прослужить вам долгое время.

По вопросам стоимости продукции, осуществления покупки или получения квалифицированной консультации по выбору изделий электромонтажного назначения и их применению – обращайтесь к нашим менеджерам по телефону или с помощью электронной почты.

pro-lotok.com

Кабельные лотки металлические оцинкованные

Металлический кабельный лоток (металлический короб) - является элементом кабельной трассы и предназначены для прокладки кабеля в местах прохождения основной магистрали. В основном это подпотолочное пространство, кабельные шахты, кабельные трассы на фермах, подводы к коммутационным шкафам, пространство под фальшполом.

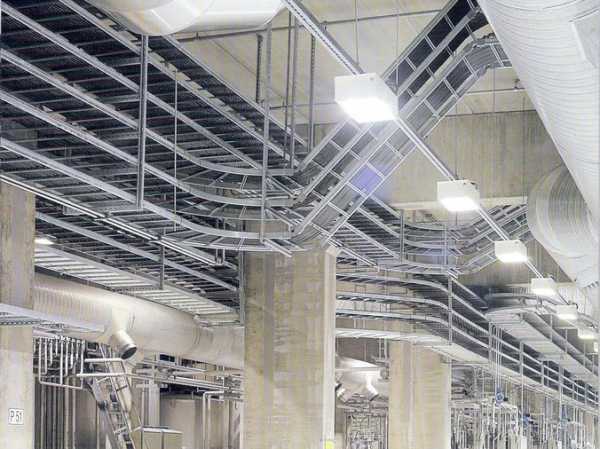

Универсальность кабельных лотков, их прочность, надежность делает их привлекательными для монтажа кабельной трассы. Кабельные лотки (короба) применяются повсеместно: жилые дома, культурно досуговые центры, промышленность, медицина, наука, образование, улица. Практически невозможно встретить современную инфраструктуру здания без применения в ее составе кабельного лотка. Кабельный лоток стал обязательным элементом, своеобразной основой кабельных систем.

Кабельные лотки — это полые, со специальным защитным покрытием (цинк, горячий цинк, грунт, термодиффузионное покрытие, полимерное покрытие, эпоксидное покрытие) металлические каналы, рассчитанные на длительную эксплуатацию. Если в помещении установлены подвесные потолки, то кабельные трассы прокладываются как правило с применением металлических лотков с крышкой (соблюдение пожарных норм). Такая технология позволяет создавать кабельные трассы большой ёмкости и высокой надежности, а также реализовать возможность без ощутимых финансовых затрат проложить дополнительные кабели для организации дополнительных портов СКС. Кабель в лотках размещается свободно и не испытывает механических нагрузок, что очень важно для его длительного функционирования и электрической безопасности.

В настоящее время на рынке присутствует полный перечень крепежных элементов к кабельному лотку, что позволяет крепить его к поверхности любой конфигурации. Аксессуары к кабельным лоткам помогают смонтировать кабельную систему любой сложности!



Существует четыре основных вида кабельного лотка:



1. Кабельный лоток (короб) металлический неперфорированный (сплошной, глухой)

Конструкция:

Металлический неперфорированный кабельный лоток - изготовлен из предварительно оцинкованной рулонной стали ГОСТ 14918-80 марки ОН-МТ-2 08 ПС толщиной 0.55 - 2.0 мм (метод горячего цинкования) на прокатном станке, либо на листогибочном оборудовании. С замковым бортом, с крышкой (закрытые) и без замкового борта, без крышки (открытые). Ребра жесткости на боковых стенках и на дне лотков увеличивают их несущую способность. «Замок» лотка имеет трубчатую конструкцию, что позволяет надежно фиксировать крышку, полностью исключает острые кромки и увеличивает жесткость лотка. Для более прочной фиксации крышки, в конструкции лотка предусмотрен развал стенок наружу на 4 градуса. На заказ возможна окраска с использованием цветов палитры RAL. Для применения в особых условиях (атомная энергетика, тоннели, тропический климат, агрессивные среды и т.п.) лестничные кабельные лотки и их аксессуары могут выполняться в спец исполнении — горячее цинкование методом погружения.

Класс защиты:
Наименование изделия Степень защиты по ГОСТ 14254

Лотки неперфорированные без крышки IP-00

Лотки неперфорированные с крышкой IP-20



Применение:

Для прокладки проводов и кабелей напряжением до 1000 Вольт при выполнении открытых электропроводок и открытой прокладке кабельных линий. Применимы для совместной укладки силового и информационного кабеля (с применением разделительной перегородки), а так же для монтажа светильников (световой линии).



  • организация кабельных шахт;
  • организация горизонтальных кабельных трасс;
  • организация трасс в доступных для посторонних лиц местах;
  • организация закрытой уличной трассы;
  • организация световой линии;

Подробнее о неперфорированных лотках

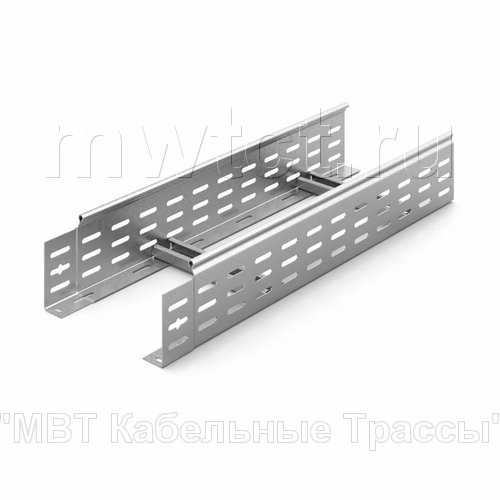

2. Кабельный лоток металлический перфорированный.

Конструкция:

Металлический перфорированный кабельный лоток - изготовлен из предварительно оцинкованной рулонной стали ГОСТ 14918-80 марки ОН-МТ-2 08 ПС толщиной 0.55 - 2.0 мм (метод горячего цинкования) на прокатном станке, либо на листогибочном оборудовании. Отверстия на дне оформованы, что придает лотку дополнительную жесткость.  С замковым бортом, с крышкой (закрытые) и без замкового борта, без крышки (открытые). Ребра жесткости на боковых стенках и на дне лотков увеличивают их несущую способность. «Замок» лотка имеет трубчатую конструкцию, что позволяет надежно фиксировать крышку, полностью исключает острые кромки и увеличивает жесткость лотка. Для более прочной фиксации крышки, в конструкции лотка предусмотрен развал стенок наружу на 4 градуса. На заказ возможна окраска с использованием цветов палитры RAL. Для применения в особых условиях (атомная энергетика, тоннели, тропический климат, агрессивные среды и т.п.) лестничные кабельные лотки и их аксессуары могут выполняться в спец исполнении — горячее цинкование методом погружения.

Класс защиты:
Наименование изделия Степень защиты по ГОСТ 14254

Лотки перфорированные без крышки IP-00

Лотки перфорированные с крышкой IP-20

Применение:

Для прокладки проводов и кабелей напряжением до 1000 Вольт при выполнении открытых электропроводок и открытой прокладке кабельных линий. Применимы для совместной укладки силового и информационного кабеля (с применением разделительной перегородки), а также для монтажа светильников (световой линии).



  • организация горизонтальных кабельных трасс;
  • организация вертикальных кабельных трасс;
  • организация трасс требующих винтиляцию кабеля;
  • организация облегченных трасс;
  • организация кабельных шахт;
  • организация закрытой уличной трассы;
  • организация световой линии;

Подробнее о перфорированных лотках






3. Лоток металлический проволочный (сетчатый)

Конструкция:

Металлические проволочные лотки сетчатой конструкции наиболее современный вид кабельных лотков. Среди преипромуществ данного вида кабельной трассы можно отметить: простоту установки, облегченную конструкцию, возможность организации поворотов, подъемов и спусков трассы под любым углом без специальных дополнительных изделий. Производятся проволочные лотки путем контактной сварки ГОСТ 3282-74 проволоки (3.5 мм. - 4 мм. - 5 мм.) с последующим гальваническим цинкованием всего изделия. На заказ возможна окраска с использованием цветов палитры RAL. В случае применения в условиях агрессивной химической среды предусмотрено изготовление лотков из нержавеющей стали. Для применения в особых условиях (атомная энергетика, тоннели, тропический климат, агрессивные среды и т.п.) лестничные кабельные лотки и их аксессуары могут выполняться в спец исполнении — горячее цинкование методом погружения. Система проволочных кабельных лотков «ОСТЕК» имеет все необходимые аксессуары для монтажа: соединители, крышку, перегородку, а для настенного и потолочного крепления предусмотрена система подвесов «ОСТЭК».

Применение:

Магистральный монтаж в сфере СКС и телекоммуникаций — для быстрого доступа, визуального контроля, чистки и вентиляции трассы. Также применимы для укладки силового кабеля, в том числе, и вместе с информационным кабелем (разделены перегородкой).

  • организация легких кабельных шахт;
  • организация горизонтальных кабельных трасс;
  • организация вертикальных кабельных трасс;
  • организация трасс требующих винтиляцию кабеля;
  • организация облегченных трасс;
  • организация трасс видеонаблюдения, с монтажом камер к лотку;

Подробнее о проволочных лотках




4. Лоток металлический лестничного типа (кабельрост, лестничный)

Конструкция:

Кабельный лестничный лоток - применяются для организации кабельной трассы с высоким напряжением и весом кабелей. сконструированы на базе боковых профилей и перфорированных перемычек, которые крепятся к боковине методом контактной сварки или методом «клинч-соединения», в зависимости от вида лестничного лотка. Боковые профили изготавливаются методом проката и имеют продольные ребра жесткости, что повышает их несущую способность. Перемычки из П-образного или С-образного профиля имеют отверстия для крепления кабеля при помощи пластиковых стяжек, либо всевозможных кабельных прижимов. На заказ возможна окраска с использованием цветов палитры RAL. Для применения в особых условиях (атомная энергетика, тоннели, тропический климат, агрессивные среды и т.п.) лестничные кабельные лотки и их аксессуары могут выполняться в спец исполнении — горячее цинкование методом погружения.

Применение:

Для прокладки кабеля с большой распределенной нагрузкой

  • организация кабельных шахт большой нагрузки;
  • организация горизонтальных кабельных трасс большой нагрузки;
  • организация вертикальных кабельных трасс большой нагрузки;
  • организация открытой уличной трассы;

Подробнее о лестничных лотках







В настоящее время российские производители начинают усиливать свои конкурентные преимущества, их продукция качественна и не такая дорогая, как импортные аналоги. Прекрасно зарекомендовала себя система кабельных лотков «ОСТЭК».

Кабельные лотки из оцинкованной стали «ОСТЭК» - одно из самых удобных и недорогих устройств для прокладки информационных и силовых кабелей. Они являются самым универсальным способом организации кабельной проводки. При этом система позволяет экономить до 85 % стоимости работ по прокладке кабелей. Кабельные лотки дают возможность в дальнейшем первоначальную электрическую и слаботочную систему здания без особых затруднений. Кабельные лотки устанавливаются на высоте не менее 2 м от пола или площадки обслуживания. Как правило, прокладка кабельных лотковпредусматривает его подвеску к стене или потолку. На днище кабельного лотка выполнены поперечные отверстия с формовкой на толщину металла. На боковых стенках и в углах на дне кабельного лоткавыполнены дополнительные ребра жесткости («зиги»). Конструкция кабельного лотка исключает острые кромки. Кабельный лоток прокатывается на профилегибочной машине с высокой точность и высокой производительностью.



Купить в Санкт-Петербурге, а так же узнать наличие и цену на оцинкованные кабельные лотки, Вы можете в отделе продаж нашей компании, любым удобны для Вас способом:

 Телефон: +7(812) 493-24-94

E-mail: [email protected]





mwtct.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
