химсостав, физические свойства, применение. ГОСТы на сталь марки Ст3пс
В большом ряду конструкционных углеродистых сталей обыкновенного качества сплав марки 3пс (Ст3пс) является одним из универсальных: он не имеет ограничений в свариваемости, он не флокеночувствителен и не склонен к отпускной хрупкости. Сталь 3пс отливают в мартеновских печах, получая на выходе продукт, соответствующий ГОСТу 380-60. Если расшифровать обозначение марки, мы получим материал, процентное содержание углерода в котором не превышает 0,3%. При этом данный сплав по способу раскисления будет отнесён к категории полуспокойных сталей.
Сталь Ст3пс: химический состав
Химический состав стали марки 3пс включает в себя незначительные доли марганца, никеля и хрома, что позволяет наделить сплав обычным качеством:
- Fe – 98%
- C – 0,14-0,22%
- Mn – 0,4-0,65%
- Ni – не больше 0,3%
- Cr – не больше 0,3%
- Cu – не больше 0,3%
- Si – 0,05-0,15%
- As – не больше 0,08%
- S – не больше 0,05%
- P – не больше 0,04%
- N – не больше 0,008%
Механические и физические характеристики стали 3пс
Основные свойства конструкционной стали марки 3пс представлены ниже:
ГОСТы на прокат 3пс

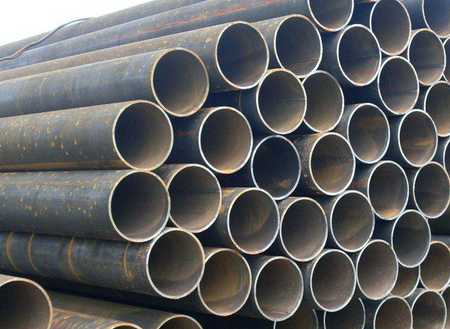

Фасонный сортовой прокат, изготовленный из сплава марки Ст3пс, должен отвечать следующим ГОСТам:

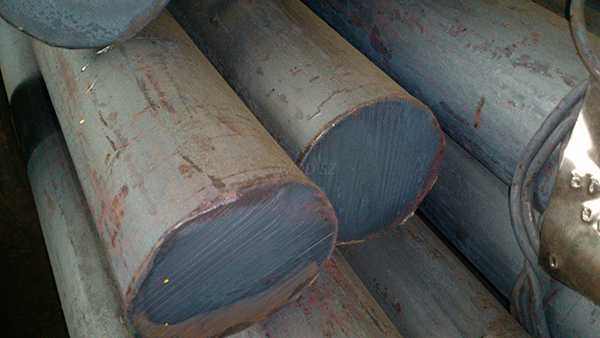

- на горячекатаные круги – ГОСТ 2590-71
- на горячекатаный шестигранник – ГОСТ 2879-69
- на горячекатаный швеллер – ГОСТ 8240-72
- на горячекатаный квадрат – ГОСТ 2591-71
- на двутавровые балки – ГОСТ 8239-72

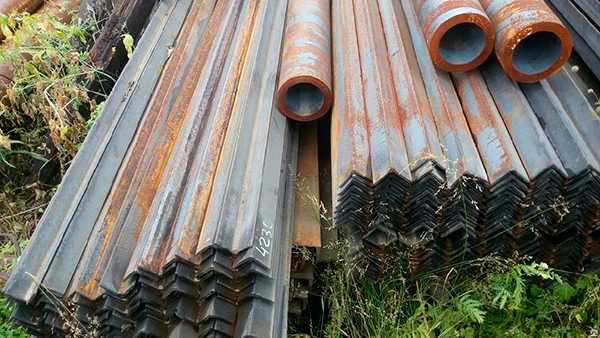

- не равнополочные уголки – ГОСТ 8509-86
- на неравнополочные уголки – ГОСТ 8510-86

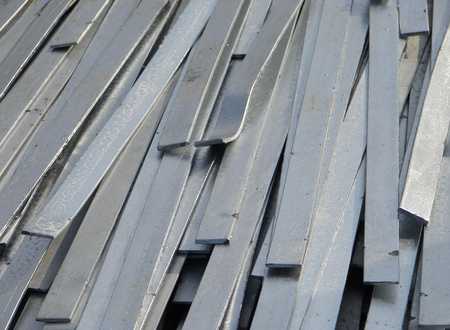

Кроме того, конструкционная сталь может поставляться в виде горячекатаной (по ГОСТ 103-76) и широкополосной полосы (ГОСТ 82-70), а также различного диаметра труб (ГОСТ 8734-75).
Применение стали Ст3пс
Основная сфера применения стали 3пс – строительство, в частности, возведение несущих сварных строительных конструкций, которые впоследствии эксплуатируются в условиях положительных температур. Вместе с тем, согласно нормативам, данный сплав способен сохранять свои первоначальные параметры и свойства в довольно широком температурном диапазоне – от минус 40 до плюс 425 градусов по Цельсию.
Сталь Ст3пс – это наиболее популярный материал для несущих и нагруженных элементов строительных конструкций, фактический являющийся аналогом марке с275. Важнейшим достоинством Ст3пс следует считать отсутствие ограничений в свариваемости: сварку можно производить без предварительного подогрева металла, равно как и без последующей его термообработки.
fx-commodities.ru
Сталь конструкционная углеродистая обыкновенного качества Ст3пс — характеристики, свойства, аналоги
На данной страничке приведены технические, механические и остальные свойства, а также характеристики стали марки Ст3пс.
Классификация материала и применение марки Ст3пс
Марка: Ст3пс
Классификация материала: Сталь конструкционная углеродистая обыкновенного качества
Дополнительные сведения о материале: По ГОСТ 27772-88 сталь Ст3пс5 соответствует стали для строительных конструкций С245, сталь Ст3пс соответствует стали для строительных конструкций С275
Применение: Несущие элементы сварных и несварных конструкций и деталей, работающих при положительных температурах, арматура класса Ат400С
Химический состав материала Ст3пс в процентном соотношении
| C | Si | Mn | Ni | S | P | Cr | N | Cu | As |
| 0.14 — 0.22 | 0.05 — 0.15 | 0.4 — 0.65 | до 0.3 | до 0.05 | до 0.04 | до 0.3 | до 0.008 | до 0.3 | до 0.08 |

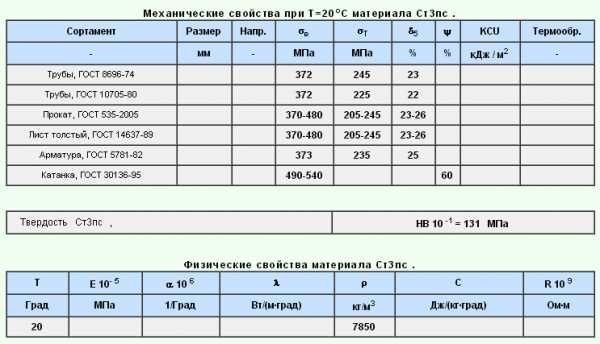

Механические свойства Ст3пс при температуре 20oС
| Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
| — | мм | — | МПа | МПа | % | % | кДж / м2 | — |
| Трубы, ГОСТ 8696-74 | 372 | 245 | 23 | |||||
| Трубы, ГОСТ 10705-80 | 372 | 225 | 22 | |||||
| Прокат, ГОСТ 535-2005 | 370-480 | 205-245 | 23-26 | |||||
| Лист толстый, ГОСТ 14637-89 | 370-480 | 205-245 | 23-26 | |||||
| Арматура, ГОСТ 5781-82 | 373 | 235 | 25 | |||||
| Катанка, ГОСТ 30136-95 | 490-540 | 60 |
Технологические свойства Ст3пс
| Свариваемость: | без ограничений. |
| Флокеночувствительность: | не чувствительна. |
| Склонность к отпускной хрупкости: | не склонна. |
Зарубежные аналоги Ст3пс
Внимание! Указаны как точные, так и ближайшие аналоги.
| США | Германия | Япония | Франция | Англия | Евросоюз | Италия | Бельгия | Испания | Китай | Швеция | Болгария | Венгрия | Польша | Румыния | Чехия | Финляндия | Inter | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — | DIN,WNr | JIS | AFNOR | BS | EN | UNI | NBN | UNE | GB | SS | BDS | MSZ | PN | STAS | CSN | SFS | ISO | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
Расшифровка обозначений, сокращений, параметров
| Механические свойства : | |
| sв | — Предел кратковременной прочности , [МПа] |
| sT | — Предел пропорциональности (предел текучести для остаточной деформации), [МПа] |
| d5 | — Относительное удлинение при разрыве , [ % ] |
| y | — Относительное сужение , [ % ] |
| KCU | — Ударная вязкость , [ кДж / м2] |
| HB | — Твердость по Бринеллю , [МПа] |
Физические свойства : | |
| T | — Температура, при которой получены данные свойства , [Град] |
| E | — Модуль упругости первого рода , [МПа] |
| a | — Коэффициент температурного (линейного) расширения (диапазон 20o— T ) , [1/Град] |
| l | — Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)] |
| r | — Плотность материала , [кг/м3] |
| C | — Удельная теплоемкость материала (диапазон 20o— T ), [Дж/(кг·град)] |
| R | — Удельное электросопротивление, [Ом·м] |
Свариваемость : | |
| без ограничений | — сварка производится без подогрева и без последующей термообработки |
| ограниченно свариваемая | — сварка возможна при подогреве до 100-120 град. и последующей термообработке |
| трудносвариваемая | — для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки — отжиг |
Другие марки из этой категории:
Обращаем ваше внимание на то, что данная информация о марке Ст3пс, приведена в ознакомительных целях. Параметры, свойства и состав реального материала марки Ст3пс могут отличаться от значений, приведённых на данной странице. Более подробную информацию о марке Ст3пс можно уточнить на информационном ресурсе «Марочник стали и сплавов». Информацию о наличии, сроках поставки и стоимости материалов Вы можете уточнить у наших менеджеров. При обнаружении неточностей в описании материалов или найденных ошибках просим сообщать администраторам сайта, через форму обратной связи. Заранее спасибо за сотрудничество!
www.c-met.ru
Характеристика материала Ст3пс
Способ сварки газовая
Марка детали Ст3пс
Вид соединения тавровое
Толщина свариваемой детали 8
Расшифровка: крупноспокойная сталь с 0,3 % углерода
Характеристика материала Ст3пс.
| Марка : | Ст3пс |
| Классификация : | Сталь конструкционная углеродистая обыкновенного качества |
| Применение: | несущие элементы сварных и несварных конструкций и деталей, работающих при положительных температурах |
Химический состав в % материала Ст3пс
| C | Si | Mn | Ni | S | P | Cr | N | Cu | As |
| 0.14 — 0.22 | 0.05 — 0.15 | 0.4 — 0.65 | до 0.3 | до 0.05 | до 0.04 | до 0.3 | до 0.008 | до 0.3 | до 0.08 |
Механические свойства при Т=20oС материала Ст3пс .
| Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
| — | мм | — | МПа | МПа | % | % | кДж / м2 | — |
| Сталь горячекатан. | 20 — 40 | | 380-490 | | 25 | | | |
| Твердость материала Ст3пс , | HB 10 -1 = 131 МПа |
Технологические свойства материала Ст3пс .
| Свариваемость: | без ограничений. |
| Флокеночувствительность: | не чувствительна. |
| Склонность к отпускной хрупкости: | не склонна. |
Зарубежные аналоги материала Ст3пс
| США | Германия | Китай | |||
| — | DIN,WNr | GB | |||
|
Обозначения:
Механические свойства:
Sв – предел кратковременной прочности, [МПа]
Sт – предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d5 – относительное удлинение при разрыве, [%]
y
– относительное сужение, [%]
KCU – ударная вязкость, [кДж/м2]
НВ – твердость по Бринеллю, [МПа]
Свариваемость:
без ограничений — предел кратковременной прочности, [МПа]
ограниченно свариваемая — сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая — для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки — отжиг
coolreferat.com
марка стали, аналоги, расшифровка, характеристики
В производстве металлоконструкций — сталь С245 относится к низкоуглеродистым маркам, применяемая для строительных конструкций.
Химический состав
Сталь состоит из приблизительно:
- 98 % железа,
- 0,2 % углерода,
- 0,65 % марганца,
- от 0,05 до 0,015 % кремния,
- до 0,3 % хрома, никеля и меди вместе взятых.
Допускается наличие до 0,05 % серы, 0,04 % фосфора и 0,08% мышьяка.
Расшифровка стали С245
В обозначении стали буква С означает «строительная, цифры 245 – предел текучести (Т) в мегапаскалях (МПа). В более привычных единицах σТ=24,5 кг/кв. мм.
Из других параметров, характеризующих механические свойства стали отметим предел прочности при растяжении в=370 МПа (37 кг/кв. мм).
Свариваемость
Для оценки свариваемости используют критерий эквивалента углерода, рассчитываемого по формуле
Сэ=С+Г/6+Х/5+(Н+Д)/15, где С, Г, Х, Н, Д – количество углерода, марганца, хрома, никеля и меди в процентах в составе стали или сплава.
Для С245 эквивалентный углерод ниже 0,25 %, что означает хорошую свариваемость. Сварной шов не склонен к образованию горячих и холодных трещин. Детали можно сваривать любыми способами без проведения дополнительных мероприятий – предварительного подогрева, проковки околошовной зоны и т. д.
Пластичность
Пластические качества, т. е. способность к деформации в холодном состоянии без признаков разрушения, характеризуется относительным удлинением образца при разрыве и размером площадки текучести.
Сталь С245 имеет показатель относительного удлинения при разрыве, т. е. удлинение образца по отношению к начальному размеру после разрушения, 25 %.
Протяженность площадки текучести, т. е. изменение относительного удлинения, при котором не меняется напряжение, составляет не менее 2,5%.
Это говорит о возможности гибки и штамповки тонких листов стали. Для толстых во избежание появления трещин следует применять местный нагрев.
Чтобы понять различие в деформационной способности тонких и толстых листов, следует обратиться к курсу сопротивления материалов. При сгибе листа разница в изменении размеров наружной и внутренней стороны будет тем больше, чем больше толщина. Значит, у толстого листа относительная деформация будет больше и вероятность разрушения – появления трещин – выше.
С повышением температуры предел текучести металла снижается, а площадка текучести увеличивается. Поэтому для деформации стального листа большой толщины его необходимо нагреть или увеличить радиус сгиба.
Коррозионная стойкость
Легирующие компоненты – кремний, медь и др. – несколько повышают коррозионную стойкость сталей.
С245 обладает средней стойкостью к окислению. Её достаточно для межоперационного хранения заготовок, а также для эксплуатации внутри сухих помещений без дополнительной защиты. В остальных случаях следует наносить лакокрасочные покрытия соответствующие условиям эксплуатации конструкции.
Аналоги
По ГОСТ 27772-88, марке С245 соответствуют стали:
- Ст3пс5 и Ст3сп5 по ГОСТ 380 и ГОСТ 535 (прил. 1 ГОСТ 27772-88)
- ВСт3пс6 по ГОСТ 380-71 (табл. 51б прил. 1 СНиП II-23-81)
- ВСт3пс6-1 по ТУ 14-1-3023–80 (табл. 51б прил. 1 СНиП II-23-81)
- 18пс по ГОСТ 23570–79 (табл. 51б прил. 1 СНиП II-23-81)
- E235-B, E235-C, Fe 360-B и Fe 360-C по ISO 630:1995 (прил. А ГОСТ 380-2005)
Применение
Марка С245 используется для изготовления листового и фасонного проката – равнополочные и неравнополочные уголки, швеллеры, тавры, двутавры. Прокат применяется в производстве металлоконструкций различного назначения. Благодаря хорошей свариваемости в их производстве широко используются сварные соединения.
Особо ответственные конструкции, работающие в условиях постоянных повышенных вибрационных нагрузок обязательны соединения заклёпками или иными способами, препятствующими распространению возможных трещин.
В качестве аналогов стали марки С245 можно назвать сталь Ст.3пс, сталь Ст.3сп, близкие по механическим свойствам и химическому составу. Следует отметить, что обязательным требованием является полное и или частичное окончание раскисления сталей до процесса разливки в изложницы. Об этом говорят буквы пс и сп в обозначении марок.
Заключение
Низколегированная конструкционная сталь С245 обладает свойствами, удовлетворяющими требованиям, предъявляемым к металлоконструкциям общего применения.
Она хорошо сваривается всеми видами сварки без дополнительных мероприятий, снижающих красно- и синеломкость.
Сталь обладает средней коррозионной стойкостью. Это требует использования защитных лакокрасочных покрытий металлоконструкций, изготовленных из описанных сталей, эксплуатируемых на открытом воздухе.
Оцените статью:Рейтинг: 0/5 — 0 голосов
prompriem.ru
Cталь Ст3пс — ГП Стальмаш
Справочная информация
Характеристика материала сталь Ст3пс.
| Марка : | Ст3пс | |
| Классификация : | Сталь конструкционная углеродистая обыкновенного качества | |
| ||
| Применение: | несущие элементы сварных и несварных конструкций и деталей, работающих при положительных температурах | |
| Зарубежные аналоги: | Известны | |
Химический состав в % материала Ст3пс
| C | Si | Mn | Ni | S | P | Cr | N | Cu | As |
| 0.14 — 0.22 | 0.05 — 0.15 | 0.4 — 0.65 | до 0.3 | до 0.05 | до 0.04 | до 0.3 | до 0.008 | до 0.3 | до 0.08 |
Механические свойства при Т=20oС материала Ст3пс .
| Сортамент | Размер | Напр. | sв | sT | d5 | y | KCU | Термообр. |
| — | мм | — | МПа | МПа | % | % | кДж / м2 | — |
| Сталь горячекатан. | 20 — 40 | 380-490 | 25 |
| Твердость материала Ст3пс , | HB 10 -1 = 131 МПа |
Технологические свойства материала Ст3пс .
| Свариваемость: | без ограничений. |
| Флокеночувствительность: | не чувствительна. |
| Склонность к отпускной хрупкости: | не склонна. |
Зарубежные аналоги материала Ст3пс
Внимание! Указаны как точные, так и ближайшие аналоги.| США | Германия | Япония | Франция | Англия | Евросоюз | Италия | Бельгия | Испания | Китай | Швеция | Болгария | Венгрия | Польша | Румыния | Чехия | Финляндия | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| — | DIN,WNr | JIS | AFNOR | BS | EN | UNI | NBN | UNE | GB | SS | BDS | MSZ | PN | STAS | CSN | SFS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
Обозначения:
| Механические свойства : | |
| sв | — Предел кратковременной прочности , [МПа] |
| sT | — Предел пропорциональности (предел текучести для остаточной деформации), [МПа] |
| d5 | — Относительное удлинение при разрыве , [ % ] |
| y | — Относительное сужение , [ % ] |
| KCU | — Ударная вязкость , [ кДж / м2] |
| HB | — Твердость по Бринеллю , [МПа] |
Свариваемость : | |
| без ограничений | — сварка производится без подогрева и без последующей термообработки |
| ограниченно свариваемая | — сварка возможна при подогреве до 100-120 град. и последующей термообработке |
| трудносвариваемая | — для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки — отжиг |
