Сталь 2пс — расшифровка марки стали, ГОСТ, характеристика материала
Марка стали — Ст2пс
Стандарт — ГОСТ 380
Заменитель — Ст2сп
Буквами Ст обозначают углеродистые стали обыкновенного качества, цифра 2 — указывает условный номер марки стали, пс — степень раскисления стали (полуспокойная).
Углеродистая сталь обыкновенного качества Ст2пс применяется для неответственных деталей, требующих повышенной пластичности или глубокой вытяжки, малонагруженных элементов сварных конструкций, работающих при постоянных нагрузках и положительных температурах.
| Массовая доля основных химических элементов, % | ||
|---|---|---|
| C — углерода | Mn — марганца | Si — кремния |
| 0,09-0,15 | 0,25-0,50 | 0,05-0,15 |
| Температура критических точек, °С | |||
|---|---|---|---|
| Ac1 | Ac3 | Ar1 | Ar3 |
| 735 | 854 | 682 | 835 |
| Технологические свойства | |
|---|---|
| Ковка | Температура ковки, °С: начала 1300, конца 750. Охлаждение на воздухе. |
| Свариваемость | Сваривается без ограничений. Способы сварки: ручная дуговая сварка, автоматическая дуговая сварка, электрошлаковая сварка, контактная сварка. Для толщины более 36 мм рекомендуется подогрев и последующая термообработка. |
| Обрабатываемость резанием | В горячекатаном состоянии при HB 137: Kv твердый сплав = 2,0 Kv быстрорежущая сталь = 1,6 |
| Флокеночувствительность | Не чувствительна |
| Склонность к отпускной хрупкости | Не склонна |
tekhnar.ru
Сталь 5 — расшифровка марки стали, ГОСТ, характеристика материала
Марка стали — Ст5сп
Стандарт — ГОСТ 380
Заменитель — Ст6сп
Буквами Ст обозначают углеродистые стали обыкновенного качества, цифра 5 — указывает условный номер марки стали, сп — степень раскисления стали (спокойная).
Из углеродистой стали обыкновенного качества Ст5сп изготовливают детали клепаных конструкций, болты, гайки, ручки, тяги, втулки, ходовые валики, клинья, цапфы, рычаги, упоры, штыри, пальцы, стержни, звездочки, трубчатые решетки, фланцы и др.
| Массовая доля основных химических элементов, % | ||
|---|---|---|
| C — углерода | Mn — марганца | Si — кремния |
| 0,28-0,37 | 0,50-0,80 | 0,15-0,30 |
| Температура критических точек, °С | |||
|---|---|---|---|
| Ac1 | Ac3 | Ar1 | Ar3 |
| 730 | 825 | 690 | 815 |
| Технологические свойства | |
|---|---|
| Ковка | Температура ковки, °С: начала 1260, конца 750. Сечения до 800 мм охлаждаются на воздухе. |
| Свариваемость | Ограниченно свариваемая. Способы сварки: ручная дуговая сварка, автоматическая дуговая сварка, электрошлаковая сварка. Рекомендуется подогрев и последующая термообработка. Контактная сварка без ограничений. |
| Обрабатываемость резанием | В горячекатаном состоянии при HB 158 и σв = 640 МПа:: Kv твердый сплав = 1,2 Kv быстрорежущая сталь = 1,2 |
| Флокеночувствительность | Не чувствительна |
| Склонность к отпускной хрупкости | Не склонна |
tekhnar.ru
Вст3сп2 расшифровка — sovetskyfilm.ru
Марка: ВСт3сп (заменитель: ВСт3пс )
Вид поставки: сортовой прокат, в том числе фасонный: ГОСТ 2590-2006. ГОСТ 2591-2006. ГОСТ 535-2005. ГОСТ 2879-2006. ГОСТ 19771-74, ГОСТ 19772-74, ГОСТ 8278-83, ГОСТ 8281-80, ГОСТ 8282-76, ГОСТ 8283-77, ГОСТ 380-71, ГОСТ 8509-93. ГОСТ 8510-86. ГОСТ 8239-89. Лист толстый ГОСТ 19903-74. Лист тонкий ГОСТ 19903-74. Лента ГОСТ 503-81, ГОСТ 6009-74. Полоса ГОСТ 82-70. ГОСТ 103-2006. ГОСТ 535-2005. Поковки и кованые заготовки ГОСТ 8479-70. Трубы ГОСТ 10706-76, ГОСТ 8734-75. ГОСТ 10705-80 .
Класс: Сталь конструкционная углеродистая обыкновенного качества
Использование в промышленности: несущие элементы сварных и несварных конструкций и деталей, работающих при положительных температурах. Фасонный и листовой прокат (5-й категории) — для несущих элементов сварных конструкций, работающих при переменных нагрузках: при толщине проката до 25 мм в интервале температур от —40 до +425 ° С; при толщине проката свыше 25 мм — от —20 до +425 °С при условии поставки с гарантируемой свариваемостью.
Химический состав в % стали ВСт3сп
Зарубежные аналоги марки стали ВСт3сп
Свойства и полезная информация:
Термообработка: Состояние поставки
Температура ковки: °С: начала 1300, конца 750. Охлаждение на воздухе
Температура критических точек: Ac1 = 735. Ac3 (Acm ) = 850. Ar3 (Arcm ) = 835. Ar1 = 680
Свариваемость материала: без ограничений; способы сварки: РДС, АДС под флюсом и газовой защитой, ЭШС и КТС. Для толщины более 36 мм рекомендуется подогрев и последующая термическая обработка/
Флокеночувствительность: не чувствительна.
Склонность к отпускной хрупкости: не склонна.
Обрабатываемость резанием: в горячекатаном состоянии при HB 124 и σв =400 МПа, К υ тв. спл =1,8 и Кυ б.ст =1,6
Механические свойства проката
Ст3 представляет собой конструкционную углеродистую сталь обыкновенного качества, востребованную при изготовлении несущих и ненесущих конструкций, эксплуатируемых при плюсовых температурах. Это самый распространенный конструкционный материал среди сталей данного класса, производится конвертерным или мартеновским способом.
Основные характеристики сталей Ст3сп, Ст3пс, Ст3кп
Сталь изготавливается по ГОСТу 380-2005, согласно которому расшифровка обозначения материала выглядит следующим образом:
- Ст – первые буквы;
- цифра – отображает условный номер марки, зависящий от состава;
- буква «Г9raquo; – присутствует при наличии марганца 0,8% и более;
- «пс9raquo;, «сп9raquo;, «кп9raquo; – обозначают степень раскисления стали.
Дополнительно к буквенно-цифровой, на прокат наносится несмываемая цветовая маркировка – красная.
По степени раскисления (удаления кислорода, ухудшающего механические характеристики сплава) выделяют:
- Ст3сп – спокойная, раскисленная марганцем, алюминием, кремнием, это наиболее дорогой и качественный вид продукции;
- сталь марки Ст3пс – полуспокойная, для ее раскисления используют алюминий, титан, ферросилиций+алюминий, ферросилиций+титан, это наиболее распространенная разновидность, занимающая промежуточное положение по стоимости и уровню механических характеристик между кипящими и спокойными сплавами;
- Ст3кп – без раскисления или раскисленная только ферромарганцем, это самый низкокачественный вид марки Ст3.
Химический состав Ст3 в зависимости от степени раскисления
Области применения
Сталь используется в производстве:
- фасонного и листового проката толщиной до 10 мм, применяемого для создания несущих участков сварных конструкций, эксплуатируемых при воздействии знакопеременных усилий; толщиной 11-25 мм с гарантируемой свариваемостью, предназначенного для производства несущих элементов конструкций;
- гладкопрофильной арматуры. применяемой при создании ж/б элементов;
- фасонных профилей для с/х машиностроения;
- просечно-вытяжных листов;
- заготовок деталей трубопроводной арматуры ;
- соединительных элементов трубопроводов с ограничением рабочих температур от -20°C до +200°C;
- электросварных труб;
- двухслойных коррозионностойких листов в роли основного слоя.
Узнайте, как до нас добраться на странице Контакты
Если у вас есть вопросы
г. Санкт-Петербург,
Октябрьская наб. д.40
г. Санкт-Петербург,
Октябрьская набережная
(Вантовый мост)
г. Санкт-Петербург,
пр. Бакунина д.2
Продвижение сайта — Альтера
Заказать обратный звонок
Спасибо за заявку.
Ваш запрос будет обработан в самое ближайшее время.
Форма обратной связи
Спасибо за заявку.
Ваш запрос будет обработан в самое ближайшее время.
Форма обратной связи в составляющих
Спасибо за заявку.
Ваш запрос будет обработан в самое ближайшее время.
Любому специалисту, имеющему дело с металлом, знакомо понятие «марки стали». Расшифровка маркировки стальных сплавов дает возможность получить представление об их химическом составе и физических характеристиках. Разобраться в данной маркировке, несмотря на ее кажущуюся сложность, достаточно просто – важно только знать, по какому принципу она составляется.
Редкое производство обходится без стали, поэтому разбираться в его марках крайне важно
Обозначают сплав буквами и цифрами, по которым можно точно определить, какие химические элементы в нем содержатся и в каком количестве. Зная это, а также то, как каждый из таких элементов может влиять на готовый сплав, можно с высокой степенью вероятности определить, какие именно технические характеристики свойственны определенной марке стали.
Виды сталей и особенности их маркировки
Сталь представляет собой сплав железа с углеродом, при этом содержание последнего в ней составляет не более 2,14%. Углерод придает сплаву твердость, но при его избытке металл становится слишком хрупким.
Одним из важнейших параметров, по которому стали делят на различные классы, является химический состав. Среди сталей по данному критерию выделяют легированные и углеродистые, последние подразделяются на мало- (углерода до 0,25%), средне- (0,25–0,6%) и высокоуглеродистые (в них содержится больше 0,6% углерода).
Включая в состав стали легирующие элементы, ей можно придать требуемые характеристики. Именно таким образом, комбинируя вид и количественное содержание добавок, получают марки, обладающие улучшенными механическими свойствами, коррозионной устойчивостью, магнитными и электрическими характеристиками. Конечно, улучшать характеристики сталей можно и при помощи термообработки, но легирующие добавки позволяют делать это более эффективно.
По количественному составу легирующих элементов различают низко-, средне- и высоколегированные сплавы. В первых легирующих элементов не более 2,5%, в среднелегированных – 2,5–10%, в высоколегированных – более 10%.
Классификация сталей осуществляется и по их назначению. Так, выделяют инструментальные и конструкционные виды, марки, отличающиеся особыми физическими свойствами. Инструментальные виды используются для производства штамповых, мерительных, а также режущих инструментов, конструкционные – для выпуска продукции, применяемой в строительстве и сфере машиностроения. Из сплавов, отличающихся особыми физическими свойствами (также называемых прецизионными), изготавливают изделия, которые должны обладать особыми характеристиками (магнитными, прочностными и др.).
Классификация сталей по назначению
Стали противопоставляются друг другу и по особым химическим свойствам. К сплавам данной группы относятся нержавеющие, окалиностойкие, жаропрочные и др. Что характерно, нержавеющие стали могут быть коррозионностойкими и нержавеющими пищевыми – это разные категории.
Кроме полезных элементов, сталь включает и вредные примеси, к основным из которых относятся сера и фосфор. В ней также находятся газы в несвязанном состоянии (кислород и азот), что негативно отражается на ее характеристиках.
Если рассматривать основные вредные примеси, то фосфор увеличивает хрупкость сплава, особенно сильно проявляющуюся при низких температурах (так называемая хладноломкость), а сера вызывает появление трещин в металле, нагретом до высокой температуры (красноломкость). Фосфор, ко всему прочему, значительно уменьшает пластичность нагретого металла. По количественному содержанию этих двух элементов выделяют стали обыкновенного качества (не более 0,06–0,07% серы и фосфора), качественные (до 0,035%), высококачественные (до 0,025%) и особовысококачественные (сера – до 0,015%, фосфор – до 0,02%).
Маркировка сталей также указывает на то, в какой степени из их состава удален кислород. По уровню раскисления выделяют стали:
- спокойного типа, обозначаемые буквосочетанием «СП»;
- полуспокойные – «ПС»;
- кипящие – «КП».
О чем говорит маркировка сталей
Расшифровать марку стали довольно просто, необходимо только владеть определенными сведениями. Конструкционные стали, обладающие обыкновенным качеством и не содержащие легирующих элементов, маркируют буквосочетанием «Ст». По цифре, идущей после букв в названии марки, можно определить, сколько в таком сплаве углерода (исчисляется в десятых долях процента). За цифрами могут идти буквы «КП»: по ним становится ясно, что данный сплав не до конца прошел процесс раскисления в печи, соответственно, он относится к категории кипящего. Если название марки не содержит таких букв, то сталь соответствует категории спокойной.
Химический состав углеродистых конструкционных сталей обыкновенного качества
Конструкционная нелегированная сталь. относящаяся к категории качественных, имеет в своем обозначении две цифры, по ним определяют среднее содержание в ней углерода (исчисляется в сотых долях процента).
Прежде чем приступить к рассмотрению марок тех сталей, которые включают легирующие добавки, следует разобраться в том, как данные добавки обозначаются. Маркировка легированных сталей может включать такие буквенные обозначения:
Список используемых легирующих добавок
Обозначение сталей с легирующими элементами
Как сказано выше, классификация сталей с легирующими элементами включает несколько категорий. Маркировка легированных сталей составляется по определенным правилам, знание которых позволяет достаточно просто определить категорию конкретного сплава и основную область его применения. В начальной части названий таких марок находятся цифры (две или одна), показывающие содержание углерода. Две цифры указывают на его среднее содержание в сплаве в сотых долях процента, а одна – в десятых. Есть и стали, не имеющие в начале названия марки цифр. Это означает, что углерод в этих сплавах содержится в пределах 1%.
Пример маркировки легированной стали
Буквы, которые можно увидеть за первыми цифрами названия марки, указывают на то, из чего состоит данный сплав. За буквами, дающими информацию о том или ином элементе в его составе, могут стоять или не стоять цифры. Если цифра есть, то по ней определяется (в целых процентах) среднее содержание указанного буквой элемента в составе сплава, а если цифры нет, значит, данный элемент содержится в пределах от 1 до 1,5%.
В конце маркировки отдельных видов сталей может стоять буква «А». Это говорит о том, что перед нами высококачественная сталь. К таким маркам могут относиться и углеродистые стали, и сплавы с легирующими добавками в своем составе. Согласно классификации, к данной категории сталей причисляются те, в которых сера и фосфор составляют не более 0,03%.
Примеры маркировки сталей различных видов
Определение марки стали и причисление сплава к определенному виду – это задача, которая не должна вызывать никаких проблем у специалиста. Не всегда под рукой есть таблица, в которой дается расшифровка названий марок, но разобраться с этим помогут примеры, которые приведены ниже.
Содержание элементов в распространенных марках стали (нажмите для увеличения)
Конструкционные стали, не содержащие легирующих элементов, обозначаются буквосочетанием «Ст». Цифры, стоящие следом, – это содержание углерода, исчисляемое в сотых долях процента. Несколько иначе маркируются низколегированные конструкционные стали. К примеру, в стали марки 09Г2С 0,09% углерода, а легирующие добавки (марганец, кремний и др.) содержатся в ней в пределах 2,5%. Очень похожие по своей маркировке 10ХСНД и 15ХСНД отличаются разным количеством углерода, а доля каждого легирующего элемента в них составляет не больше 1%. Именно поэтому после букв, обозначающих каждый легирующий элемент в таком сплаве, не стоит никаких цифр.
20Х, 30Х, 40Х и др. – так маркируются конструкционные легированные стали, преобладающим легирующим элементом в них является хром. Цифра в начале такой марки – это содержание углерода в рассматриваемом сплаве, исчисляемое в сотых долях процента. За буквенным обозначением каждого легирующего элемента может быть проставлена цифра, по которой и определяют его количественное содержание в сплаве. Если ее нет, то указанного элемента в стали содержится не больше 1,5%.
Можно рассмотреть пример обозначения хромокремнемарганцевой стали 30ХГСА. Она, согласно маркировке, состоит из углерода (0,3%), марганца, кремния, а также хрома. Каждого из данных элементов в ней содержится в границах 0,8–1,1%.
Как расшифровать маркировку сталей?
Чтобы расшифровка обозначения различных видов сталей не вызывала затруднений, следует хорошо знать, какими они бывают. Отдельные категории сталей имеют особенную маркировку. Их принято обозначать определенными буквами, что позволяет сразу понять и назначение рассматриваемого металла, и его ориентировочный состав. Рассмотрим некоторые из таких марок и разберемся в их обозначении.

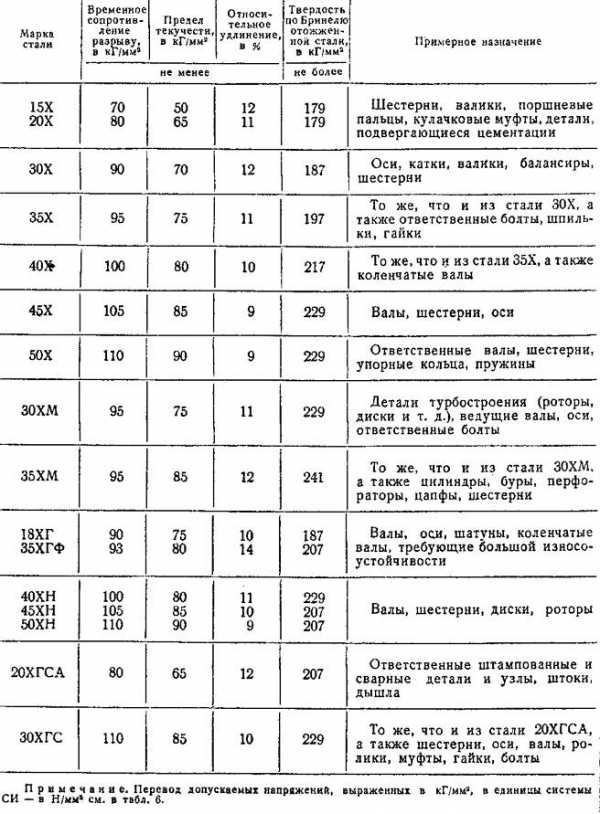

Свойства и назначение конструкционных легированных сталей
Конструкционные стали, специально предназначенные для изготовления подшипников, можно узнать по букве «Ш», данная литера ставится в самом начале их маркировки. После нее в названии марки идет буквенное обозначение соответствующих легирующих добавок, а также цифры, по которым узнают количественное содержание этих добавок. Так, в сталях марок ШХ4 и ШХ15, кроме железа с углеродом, содержится хром в количестве 0,4 и 1,5%, соответственно.
Буквой «К», которая стоит после первых цифр в названии марки, сообщающих о количественном содержании углерода, обозначают конструкционные нелегированные стали, используемые для производства сосудов и паровых котлов, работающих под высоким давлением (20К, 22К и др.).
Качественные легированные стали, которые обладают улучшенными литейными свойствами, можно узнать по букве «Л», стоящей в самом конце маркировки (35ХМЛ, 40ХЛ и др.).
Некоторую сложность, если не знать особенностей маркировки, может вызвать расшифровка марок строительной стали. Сплавы данной категории обозначают буквой «С», которую ставят в самом начале. Цифры, следующие за ней, указывают на минимальный предел текучести. В таких марках также используются дополнительные буквенные обозначения:
- литера Т – термоупрочненный прокат;
- буква К – сталь, отличающаяся повышенной коррозионной устойчивостью;
- литера Д – сплав, характеризующийся повышенным содержанием меди (С345Т, С390К и др.).
Нелегированные стали, относящиеся к категории инструментальных, обозначают буквой «У», она проставляется в начале их маркировки. Цифра, идущая за данной буквой, выражает количественное содержание углерода в рассматриваемом сплаве. Стали данной категории могут быть качественными и высококачественными (их можно определить по букве «А», она проставляется в конце названия марки). В их маркировке может содержаться буква «Г», что означает повышенное содержание марганца (У7, У8, У8А, У8ГА и др.).
Инструментальные стали. содержащие легирующие элементы в своем составе, маркируются аналогично с легированными конструкционными (ХВГ, 9ХВГ и др.).
Состав легированных инструментальных сталей (%)
Маркировка тех сталей, которые входят в категорию быстрорежущих, начинается с буквы «Р», за которой идут цифры, указывающие на количественное содержание вольфрама. В остальном марки таких сплавов называются по стандартному принципу: буквы, обозначающие элемент, и, соответственно, цифры, отражающие его количественное содержание. В обозначении таких сталей не указывается хром, так как его стандартное содержание в них составляет около 4%, а также углерод, количество которого пропорционально содержанию ванадия. Если количество ванадия превышает 2,5%, то его буквенное обозначение и количественное содержание проставляют в самом конце маркировки (З9, Р18, Р6М5Ф3 и др.).

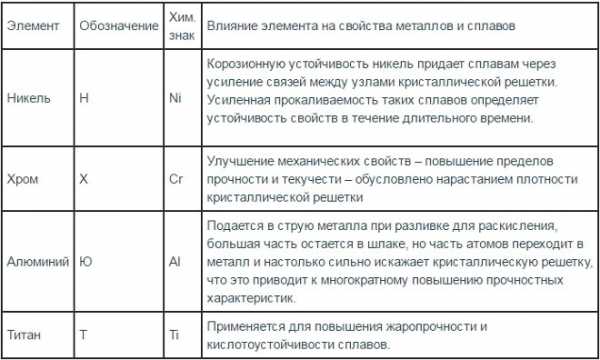

Влияние некоторых добавок на свойства стали
По-особому маркируются нелегированные стали, относящиеся к категории электротехнических (их еще часто называют чистым техническим железом). Невысокое электрическое сопротивление таких металлов обеспечивается за счет того, что их состав характеризуется минимальным содержанием углерода – менее 0,04%. В обозначении марок таких сталей нет букв, только цифры: 10880, 20880 и др. Первая цифра указывает на классификацию по типу обработки: горячекатаная или кованная – 1, калиброванная – 2. Вторая цифра связана с категорией коэффициента старения: 0 – ненормируемый, 1 – нормируемый. Третья цифра указывает на группу, к которой данная сталь относится по нормируемой характеристике, принятой за основную. По четвертой и пятой цифрам определяется само значение нормируемой характеристики.
Принципы, по которым осуществляется обозначение стальных сплавов, были разработаны еще в советский период, но и по сей день успешно используются не только в России, но также в странах СНГ. Обладая сведениями о той или иной марке стали, можно не только определять ее химический состав, но и эффективно подбирать металлы с требуемыми характеристиками.
Разбираться в данном вопросе важно как специалистам, разрабатывающим и проектирующим различные конструкции из металла, так и тем, кто часто работает с различными сталями и занимается изготовлением из них деталей разного назначения.
Расшифровка наименований сталей
Марки стали углеродистой
Углеродистая сталь обыкновенного качества в зависимости от назначения подразделяется на три группы:
группа А — поставляемая по механическим свойствам;
группа Б — поставляемая по химическому составу;
группа В — поставляемая по механическим свойствам и химическому составу.
В зависимости от нормируемых показателей:
стали группы А подразделяются на три категории: А1, А2, А3;
стали группы Б на две категории: Б1 и Б2;
стали группы В на шесть категорий: В1, В2, В3, В4, В5, В6.
Для стали группы А установлены марки Ст0, Ст1, Ст2, Ст3, Ст4, Ст5, Ст6.
Для стали группы Б марки БСт0, БСт1, БСт2, БСт3, БСт4, БСт5, БСт6.
Сталь группы В изготовляется мартеновским и конвертерным способом. Для нее установлены марки ВСт2, ВСт3, ВСт4, ВСт5.
Буквы Ст обозначают сталь, цифры от 0 до 6 — условный номер марки стали в зависимости от химического состава и механических свойств. С повышением номера стали возрастают пределы прочности (&#&63;в) и текучести (&#&63;т) и уменьшается относительное удлинение (&#&48;5).
Марку стали Ст0 присваивают стали, отбракованной по каким-либо признакам. Эту сталь используют в неответственных конструкциях.
В ответственных конструкциях применяют сталь Ст3сп.
Буквы Б и В указывают на группу стали, группа А в обозначении не указывается.
Если сталь относится к кипящей, ставится индекс «кп», если к полустойкой — «пс», к спокойной — «сп».
Качественные углеродистые конструкционные стали применяют для изготовления ответственных сварных конструкций.
Качественные стали по ГОСТ 1050-74 маркируются двузначными цифрами, обзначающими среднее содержание углерода в сотых долях процента. Например, марки 10, 15, 20 и т.д. означают, что сталь содержит в среднем 0,10%, 0,15%, 0,2% углерода.
Сталь по ГОСТ 1050-74 изготовляют двух групп:
группа I — с нормальным содержанием марганца (0,25-0,8%),
группа II — с повышенным содержанием марганца (0,7-1,2%).
При повышенном содержании марганца в обозначение дополнительно вводится буква Г, указывающая, что сталь имеет повышенное содержание марганца.
Марки стали легированной
Легированные стали кроме обычных примесей содержат элементы, специально вводимые в определенных количествах для обеспечения требуемых свойств. Эти элементы называются легирующими. Легированные стали подразделяются в зависимости от содержания легирующих элементов на низколегированные (2,5% легирующих элементов), среднелегированные (от 2,5 до 10% и высоколегированные (свыше 10%).
Легирующие добавки повышают прочность, коррозийную стойкость стали, снижают опасность хрупкого разрушения. В качестве легирующих добавок применяют хром, никель, медь, азот (в химически связанном состоянии), ванадий и др.
Легированные стали маркируются цифрами и буквами, указывающими примерный состав стали.
Буква показывает, какой легирующий элемент входит в состав стали
Г — марганец,
С — кремний,
Х -хром,
Н — никель,
Д — медь,
А — азот,
Ф — ванадий
Стоящие за ней цифры — среднее содержание элемента в процентах. Если элемента содержится менее 1%, то цифры за буквой не ставятся. Первые две цифры указывают среднее содержание углерода в сотых долях процента.
- Members
- 13 сообщений
Расшифровка наименований сталей
Без буквы А в конце-качественные стали (исключая всякие быстрорежущие стали и стали обыкновенного качества (Ст0,Ст1 и т.д.)
с Буквой А в конце-высококачественные
с буквой Ш в конце-особовысококачественные
У7,У8 и т.д. — инструментальные углеродистые стали,содержание углерода в десятых долях процента.
читайте ГОСТы внимательнее.
trurl Отправлено 11 February 2011 — 17:21
11 February 2011 — 17:21
Расшифровка наименований сталей
Я сильно извиняюсь, что скопипастю сюда это:
В России и СНГ принята буквенно-цифровая система, цифрами обозначается содержание элементов стали, а буквами — наименование элементов.
Буквенные обозначения применяются также для указания способа раскисления стали:
КП — кипящая сталь,
ПС — полуспокойная сталь,
СП — спокойная сталь.
Существуют определенные особенности обозначения для разных групп сталей строительных, конструкционных, нержавеющих, инструментальных и пр.
Общими для всех обозначениями являются буквенные обозначения легирующих элементов:
Н — никель,
Х — хром,
К — кобальт,
М — молибден,
В — вольфрам,
Т — титан,
Д — медь,
Г — марганец,
С — кремний.
Конструкционные стали обыкновенного качества нелегированные
(ГОСТ 380-94) обозначают буквами СТ. например СТ. 3. Цифра, стоящая после букв, условно обозначает процентное содержание углерода стали.
Конструкционные нелегированные качественные стали
(ГОСТ 1050-88) обозначают двузначным числом, указывающим на среднее содержание углерода в стали (например, СТ. 10).
Качественные стали
Для производства котлов и сосудов высокого давления,
(ГОСТ 5520-79), обозначают как конструкционные нелегированные стали, но с добавлением буквы К (например, 20К).
Конструкционные легированные стали
(ГОСТ 4543-71), обозначают буквами и цифрами. Цифры после каждой буквы обозначают примерное содержание соответствующего элемента, однако при содержании легирующего элемента менее 1,5% цифра после соответствующей буквы не ставится.
Качественные дополнительные показатели пониженное содержание примесей типа серы и фосфата обозначаются буквой — А или Ш, в конце обозначения, например (12 Х НЗА, 18ХГ-Ш) и т. п.
Литейные конструкционные стали
(ГОСТ 977-88), обозначаются как качественные и легированные, но в конце наименования ставят букву Л.
Стали строительные
(ГОСТ 27772-88), обозначают буквой С и цифрами, соответствующими минимальному пределу текучести стали. Дополнительно применяют обозначения: Т — термоупрочненный прокат, К — повышенная коррозионная стойкость, (например, С 345 Т, С 390 К и т. п.). Аналогично буквой Д обозначают повышенное содержание меди.
Стали подшипниковые
(ГОСТ 801-78), обозначаются также как и легированные, но с буквой Ш в конце наименования.
Следует заметить, что для сталей электрошлакового переплава буква Ш обозначается через тире (например, ШХ 15, ШХ4-Ш).
Стали инструментальные нелегированные
(ГОСТ 1435-90), делят на качественные, обозначаемые буквой У и цифрой, указывающей среднее содержание углерода (например, У7, У8, У10) и высококачественные, обозначаемые дополнительной буквой А в конце наименования (например, У8А) или дополнительной буквой Г, указывающей на дополнительное увеличение содержания марганца (например, У8ГА).
Стали инструментальные легированные (ГОСТ 5950-73). обозначаются также как и конструкционные легированные (например, 4Х2В5МФ и т. п.).
Стали быстрорежущие
В своем обозначении имеют букву Р (с этого начинается обозначение стали), затем следует цифра, указывающая среднее содержание вольфрама, а затем буквы и цифры, определяющие массовое содержание элементов. Не указывают содержание хрома, т. к. оно составляет стабильно около 4% во всех быстрорежущих сталях и углерода, т. к. последнее всегда пропорционально содержанию ванадия. Следует заметить, что если содержание ванадия превышает 2,5%, буква Ф и цифра указываются (например, стали Р6М5 и Р6 М5Ф3).
Стали нержавеющие стандартные
(ГОСТ 5632-72), маркируют буквами и цифрами по принципу, принятому для конструкционных легированных сталей (например, 08Х18Н10Т или 16Х18Н12С4ТЮЛ).
Стали нержавеющие, нестандартные
опытные партии обозначают буквами — индексами завода производителя и порядковыми номерами.
ЭИ, ЭП, ЭК — сталям выплавки завода «Электросталь»,
ЧС — сталям выплавки Челябинского завода «Мечел»,
ДИ — сталям выплавки завода «Днепроспецсталь».
Для обозначения способа выплавки доводки названия ряда сталей дополняют буквами (например, 13Х18Н10-ВИ), что означает вакуумно-индукционная выплавка.
Сообщение отредактировал trurl: 11 February 2011 — 17:33
В России принято буквенно-цифровое или цифровое обозначение сталей
Маркировка и расшифровка углеродистых сталей обыкновенного качества
Стали содержат повышенное количество серы и фосфора. Маркируются Ст.2кп. БСт.3кп, ВСт.3пс, ВСт.4сп. Расшифровываются следующим образов: Ст – индекс данной группы стали, цифры от 0 до 6 — это условный номер марки стали. С увеличением номера марки возрастает прочность и снижается пластичность стали. Пример таких сталей с содержанием углерода, серы и фосфора показан в таблице ниже.
По гарантиям при поставке существует три группы сталей: А, Б и В. Для сталей группы А при поставке гарантируются механические свойства, в обозначении индекс группы А не указывается. Для сталей группы Б гарантируется химический состав. Для сталей группы В при поставке гарантируются и механические свойства, и химический состав.
Индексы кп, пс, сп указывают степень раскисленности стали: кп — кипящая, пс — полуспокойная, сп — спокойная.
Качественные углеродистые стали
Качественные стали поставляют с гарантированными механическими свойствами и химическим составом (группа В). Степень раскисленности, в основном, спокойная. Конструкционные качественные углеродистые стали маркируются двухзначным числом, указывающим среднее содержание углерода в сотых долях процента. Указывается степень раскисленности, если она отличается от спокойной.
Сталь 08, сталь 10 пс, сталь 45.
Содержание углерода, соответственно, 0,08 %, 0,10 %, 0.45 %.
Инструментальные качественные углеродистые стали
Маркируются буквой У (углеродистая инструментальная сталь) и числом, указывающим содержание углерода в десятых долях процента.
Сталь У8, сталь У13.
Содержание углерода, соответственно, 0,8 % и 1,3 %
Маркировка и расшифровка легированных сталей
Обозначение буквенно-цифровое. Легирующие элементы имеют условные обозначения — обозначаются буквами русского алфавита.
Обозначения и расшифровка букв легирующих элементов сталей
А – азот ( указывается в середине марки)
Б – ниобий
В – вольфрам
Г – марганец
Д – медь
Е – селен
К – кобальт
М – молибден
Н – никель
П – фосфор
Р – бор
С – кремний
Т – титан
Ф – ванадий
Х – хром
Ц – цирконий
Ю – алюминий
Ч – редкоземельные
Легированные конструкционные стали
В начале марки указывается двухзначное число, показывающее содержание углерода в сотых долях процента. Далее перечисляются легирующие элементы. Число, следующее за условным обозначением элемента, показывает его содержание в процентах, если число не стоит, то содержание элемента не превышает 1,5 %.
Сталь 30Х2М.
В указанной марке стали содержится около 0,30 % углерода, 2% хрома, менее 1% молибдена.
Легированные инструментальные стали
В начале марки указывается однозначное число, показывающее содержание углерода в десятых долях процента. При содержании углерода более 1 %, число не указывается, далее перечисляются легирующие элементы, с указанием их содержания.
Нестандартные обозначения сталей
— Быстрорежущие инструментальные стали расшифровываются следующим образом
Р – индекс данной группы сталей (от rapid – скорость), далее число, указывающее содержание основного легирующего элемента – вольфрама. Содержание углерода более 1%. Во всех быстрорежущий сталях содержится около 4% хрома, поэтому он не указывается. Если стали содержат легирующие элемент, то их содержание указывается после обозначения соответствующего элемента.
Сталь Р6М5
В указанной стали содержание вольфрама – 6 %, молибдена – 5 %.
Ш – индекс данной группы сталей. Х – указывает на наличие в стали хрома. Последующее число показывает содержание хрома в десятых долях процента. Содержание углерода более 1 %.
Сталь ШХ6, сталь ШХ15ГС.
В указанных сталях, соответственно, 0,6 % и 1,5 % хрома.
Буква «А» в конце марки обозначает высококачественную сталь (30ХГСА), в середине марки – азот, в начале марки – сталь автоматная (А35Г2).
Особо высококачественная сталь обозначается буквами Ш, ВД, ВИ, ПД и т.д. в конце наименования марки, где ВД обозначает, что сталь или сплав получен вакуумно-дуговым переплавом, Ш — электрошлаковым переплавом, ВИ — методом вакуумно-индукционной выплавки, ПД — плазменно-дуговым и т.д.
Высоколегированные стали сложного состава иногда обозначают по порядковому номеру разработки и освоения на заводе (ЭИ, ЭП – «Электоросталь»).
Внимание, только СЕГОДНЯ!
sovetskyfilm.ru
Статьи — Расшифровка марок сталей
Расшифровка марок сталей не очень сложное дело, если знать какими буквами принято обозначать те или иные химические элементы, входящие в состав марки или сплава.
Например, буквой Х — обозначается хром, Н — никель, К — кобальт, М — молибден, В- вольфрам, Т — титан, Д — медь, Г — марганец, С — кремний, Ф — ванадий, Р — бор, А- азот, Б — ниобий, Е — селен, Ц — цирконий, Ю — алюминий, Ч — показывает о наличии редкоземельных металлов.
Также существуют свои обозначения для разных типов сталей в зависимости от их состава и предназначения.
Буквенные обозначения применяются также для указания способа раскисления стали:
КП — кипящая сталь
ПС — полуспокойная сталь
СП — спокойная сталь
Конструкционные стали обыкновенного качества нелегированные обозначают буквами Ст. (например, Ст.3кп)
Цифра, стоящая после букв, условно обозначает процентное содержание углерода в стали (в десятых долях), индекс КП указывает на то, что сталь относится к кипящей, т.е. неполностью раскисленная в печи и содержащая незначительное количество закиси железа, что обусловливает продолжение кипения стали в изложнице. Отсутствие индекса означает, что сталь спокойная.
Конструкционные нелегированные качественные стали (например, Ст.10; Сталь 20; Ст.30; Ст.45), обозначают двузначным числом, указывающим на среднее содержание углерода в стали 0,10%; 0,20%; и т.д.
Конструкционная низколегированная 09Г2С расшифровывается как сталь, углерода в которой около 0,09% и содержание легирующих компонентов марганца, кремния и других, составляет в сумме менее 2,5%.
Описание стали 09Г2С: Чаще всего прокат из данной марки стали используется для разнообразных строительных конструкций благодаря высокой механической прочности, что позволяет использовать более тонкие элементы чем при использовании других сталей. Устойчивость свойств в широком температурном диапазоне позволяет применять детали из этой марки в диапазоне температур от -70 до +450 С. Также легкая свариваемость позволяет изготавливать из листового проката этой марки сложные конструкции для химической, нефтяной, строительной, судостроительной и других отраслей. Применяя закалку и отпуск изготавливают качественную трубопроводную арматуру. Высокая механическая устойчивость к низким температурам также позволяет с успехом применять трубы из 09Г2С на севере страны.
Также марка широко используется для сварных конструкций. Сварка может производиться как без подогрева, так и с предварительным подогревом до 100-120 С. Так как углерода в стали мало, то сварка ее довольно проста, причем сталь не закаливается и не перегревается в процессе сварки, благодаря чему не происходит снижение пластических свойств или увеличение ее зернистости. К плюсам применения этой стали можно отнести также, что она не склонна к отпускной хрупкости и ее вязкость не снижается после отпуска. Вышеприведенными свойствами объясняется удобство использования 09Г2С от других сталей с большим содержанием углерода или присадок, которые хуже варятся и меняют свойства после термообработки. Для сварки 09Г2С можно применять любые электроды, предназначенные для низколегированных и малоуглеродистых сталей, например Э42А и Э50А. Если свариваются листы толщиной до 40 мм, то сварка производится без разделки кромок. При использовании многослойной сварки применяют каскадную сварку с током силой 40-50 Ампер на 1 мм электрода, чтобы предотвратить перегрев места сварки. После сварки рекомендуется прогреть изделие до 650 С, далее продержать при этой же температуре 1 час на каждые 25 мм толщины проката, после чего изделие охлаждают на воздухе или в горячей воде – благодаря этому в сваренном изделии повышается твердость шва и устраняются зоны напряженности.
Свойства стали 09Г2С: сталь 09Г2 после обработки на двухфазную структуру имеет повышенный предел выносливости; одновременно примерно в 3—3,5 раза увеличивается число циклов до разрушения в области малоцикловой усталости.
Конструкционные легированные стали, такие как 20Х; 30Х; 40Х обозначают буквами и цифрами, в данном случае марка показывает содержание углерода и основного легирующего элемента хрома. Цифры после каждой буквы обозначают примерное содержание соответствующего элемента, однако при содержании легирующего элемента менее 1,5% цифра после соответствующей буквы не ставится.
Литейные конструкционные стали обозначаются как качественные и легированные, но в конце наименования ставят букву Л, (35ХМЛ; 40ХЛ и т.п.).
Описание стали 40Х:
Применение: оси, валы, вал-шестерни, плунжеры, штоки, коленчатые и кулачковые валы, кольца, шпиндели, оправки, рейки, губчатые венцы, болты, гайки, шпильки, полуоси, втулки и другие улучшаемые детали повышенной прочности.
Свариваемость: Ограниченно свариваемая. Способы сварки: РДС и ЭШС. рекомендуется подогрев до 100-120°С и последующая термообработка.
Используя эти нехитрые правила довольно легко определить из чего состоит та или иная сталь. Поэтому для опытного специалиста по металлам расшифровка марок сталей представляет собой простое и понятное занятие.
el-z.com
