Импортные 20-тонные бульдозеры - Бульдозер - Импортные бульдозеры - Бульдозер 20 тонн - Популярные бульдозеры - Komatsu - Caterpillar - Liebherr - Dressta - New Holland

Бульдозер, пожалуй, одна из первых землеройных машин, созданных человеком, и до сих пор остающейся самой незаменимой техникой на строительной площадке. Не смотря на незначительное количество элементов рабочего оборудования и относительную их простоту, бульдозер способен выполнять строительные работы, которые не под силу другому оборудованию. Важнейшими характеристиками бульдозера являются мощность двигателя, эксплуатационная масса (давление на грунт), и, в отдельных случаях, форма и размеры отвала. В пределах этих характеристик в настоящий момент конкурируют все ведущие мировые производители бульдозеров, такие как Komatsu, Liebherr и другие. Наибольшее распространение получили бульдозеры на гусеничном ходу. Колесные присутствуют в линейках большинства производителей в незначительном количестве. Диапазон эксплуатационной массы производимых машин достаточно широк. В то же время наибольшей популярностью и спросом на строительных площадках пользуются машины с массой в пределах от 18 до 23 тонн. Это самый востребованный класс бульдозеров.
Немного истории:
В 19 веке «бульдозером» назывался револьвер большого размера. В последствие этим словом обозначали мощность или силу, которая способна толкать крупные предметы. В 20-м веке слово «бульдозер» обрело свои настоящие очертания, а именно – специализированное транспортное средство на базе трактора. Первые бульдозеры были чрезвычайно шумными, за это и получили свое прозвище, которое затем закрепилось за ними и вошло в словарный состав всех стран мира.
Вначале бульдозеры формировались на базе сельхозтехники. Для этого впереди трактора крепилась металлическая пластина достаточной толщины. Она и называется «отвал».

Основными игроками на рынке импортных бульдозеров являются лидеры мирового машиностроения, такие как Komatsu, Caterpillar, Liebherr. Не менее активно работает на рынке бульдозеров компании Dressta и New Holland. В продуктовой линейке этих производителей представлено как минимум 1-2 модели бульдозеров от 18 до 23 тонн, каждая из которых имеет различные модификации – удлиненная ходовая часть, уширенные башмаки и т.п.

Компания Komatsu (Япония) имеет на рынке импортных бульдозеров наиболее сильные позиции, отчасти это обусловлено исторически сложившейся ситуацией. Еще во времена Советского Союза именно бульдозеры Komatsu закупались для освоения северных регионов России. Первые машины Komatsu появились в 70-х годах прошлого столетия и зарекомендовали себя как надежное оборудование с высокой производительностью и удивительно долгим сроком эксплуатации. Некоторые экземпляры первых поставок работают и по сей день.

До мая 2008 года в модельном ряде бульдозеров Komatsu от 18 до 23 тонн поставляемых на территорию Россию традиционно присутствовало две модели. Это D61E-12 и D65E-12 массой 17,45 и 20,81 тонн, соответственно. Модели имеют мощность двигателя 150 л.с., 177 л.с. Бульдозер модели D65E-12 оснащены отвалом полусферической формы, модель D85A-21 оборудована прямым отвалом.

К конструктивным особенностям бульдозеров Komatsu можно отнести наличие фирменной трансмиссии Komatsu типа «Torqflow», которая позволяет менять скорости и направление движения (три передачи переднего и три заднего хода), а также поворачивать машину при помощи одного рычага управления – джойстика. Кроме этого, фирма Komatsu внесла серьезные усовершенствования в ходовую часть – одно из самых уязвимых мест бульдозеров. Так, например, в конструкции модели D65E-12 применена ходовая часть с низким расположением ведущего колеса и удлиненной гусеничной лентой. Прочная конструкция обеспечивает хорошую устойчивость машины при профилировании грунта.

Новинка от Komatsu

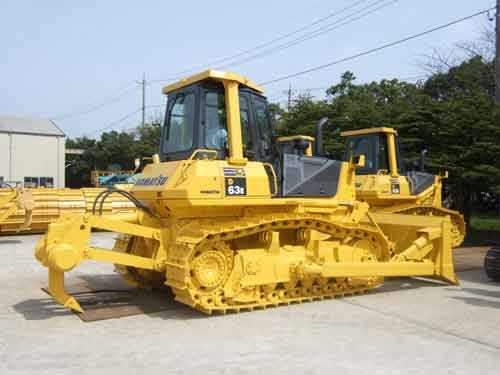

В мае 2008 года в линейке бульдозеров Komatsu появится новая модель массой 18,72 тонн, которая придет на смену D61E-12. Это бульдозер D63E-12. Новая модель составит конкуренцию отечественным бульдозерам массой от 18 до 23 тонн по многим техническим характеристикам и полностью адаптирована к российским условиям эксплуатации. В частности на модели D63E-12 применен однозубый рыхлитель и установлен отвал полусферической формы, что наиболее востребовано потребителями в России. В тоже время модель обладает рядом преимуществ, среди которых возможность установки предпускового подогревателя Webasto за счет изначальной подготовки машины к установке оборудования и применением материалов арктического исполнения в ходовой части.

Бульдозеры Komatsu D61E-12, D63E-12, D65Е-12


Технические характеристики
D61E-12
D63E-12
D65Е-12
Эксплуатационная масса, кг
17450
18720
18300
Мощность двигателя, л/с
150
155
190
Отвал
прямой
полусферический
полусферический, с изменяемым углом перекоса
Рыхлитель
3-х зубый
однозубый
3-х зубый
Кабина
ROPS

Бульдозеры марки Caterpillar (США) знакомы потребителям России (ранее СССР) с 1973 года. Машины участвовали в строительстве БАМа. В настоящее время компания Caterpillar предлагает машины разных компоновок и вариантов специального оснащения. Бульдозеры Caterpillar в размерном ряде от 18 до 23 тонн представлены моделью D6R эксплуатационной массой 18,0 тонн. Машина имеет несколько модификаций и оборудуется двумя типами отвалов - прямой или поворотный.

Бортовые фрикционы и тормоза с масляным охлаждением являются стандартным оборудованием на D6R и обладают повышенной надежностью и долговечностью. Кроме этого, эта модель оснащается объединенными в одну группу органами блока управления «кончиками пальцев», которые позволяют осуществлять управление коробкой передач, выбором направления движения и тормозами.

Бульдозер Caterpillar D6R


Технические характеристики
D6R
Эксплуатационная масса, кг
18669
Полезная мощность двигателя (по ISO 9249), кВт
138
Отвал
Прямой или прямой поворотный
Ширина башмака, мм
560
Кабина
ROPS

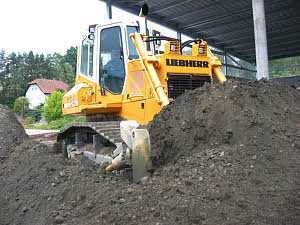

Еще один производитель с мировым именем компания Liebherr (Германия) предлагает уральским покупателям две модели бульдозеров в размерной группе от 18 до 23 тонн: PR724, PR734 с гидростатической трансмиссией Litronic. Обе модели представлены в трех модификациях – L, XL и LGP. Система Litronic контролируя обороты двигателя, автоматически регулирует скорость движения и тяговое усилие в зависимости от изменяющейся нагрузки.

В конструкции бульдозеров Liebherr применяется концепция гидростатического привода. К особым достоинствам такого подхода относится возможность осуществления поворотов без отключения приводов гусениц, высокая маневренность, вплоть до вращения на одном месте, а также управление с помощью одного рычага.

Бульдозеры Liebherr PR724, PR734


Технические характеристики
PR724
PR734
Эксплуатационная масса, кг
16700-19500
20900-24500
Мощность двигателя, кВт/л.с.
118/160
147/200
Отвал, кв.м.
3,17-4,27
4,10-5,86
Скорость, км/ч
0-11

Польская компания Dressta предлагает большой выбор бульдозеров разного тоннажа. В группе бульдозеров массой от 18 до 23 тонн присутствует модель TD-15M, которая получила широкое распространение на территории России. Машина имеет четыре модификации STD, LT, WT и LGP. Эксплуатационная масса стандартной машины 20,66 тонн.

Электронная система управления двигателем QSC обеспечивает увеличенную мощность, высокий крутящий момент и хорошую управляемость во всем диапазоне оборотов. Трехступенчатая коробка передач в сочетании с двухскоростным механизмом поворота обеспечивают получение по шесть скоростей для движения машины вперед-назад. Рама гусеницы представляет собой сварной узел замкнутого, коробчатого сечения. Направляющее устройство обеспечивает строго вертикальные колебания передней части рамы. Модель TD-15M может быть укомплектована как стандартным, так и дополнительным оборудованием.

Бульдозер Dressta TD-15M


Технические характеристики
TD-15M
Эксплуатационная масса, кг
20660
Полезная мощность двигателя, кВт
142
Отвал, кв.м.
до 5,95
Скорость, км/ч
0-11,9

Компания New Holland в группе от 18 до 23 тонн представлена бульдозером модели D180. Производитель предлагает три варианта модификации машины – STD, XLT и LGP. В зависимости от модификации вес машины колеблется от 20,38 до 22,3 тонн.

Машина может оборудоваться различными типами бульдозерных отвалов: прямыми, сферическими и полусферическими (универсальными и полууниверсальными по международной терминологии), поворотными (т.е. поворачивающимися в плане) с поперечным перекосом (когда один угол отвала поднят выше другого) и изменяемым углом резания (углом наклона отвала на виде сбоку). Бульдозер D180 всех модификаций может быть дополнительно оснащен многозубыми рыхлителями с параллелограммной подвеской.

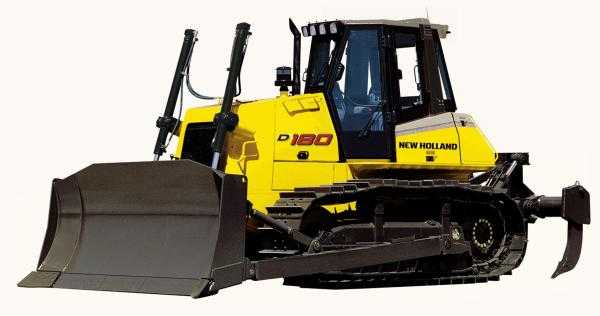

Бульдозер New Holland D180


Технические характеристики
D180
Эксплуатационная масса, кг
20380
Полезная мощность двигателя, кВт/об/мин.
134/2000
Скорость, км/ч
0-12,7

В последние два года активизировались и китайские производители, но, пока трудно определить какое место бульдозеры китайского производства займут на российском рынке.

Кроме этого, в отношении сегмента рынка бульдозеров среднего класса в целом, необходимо отметить сильные позиции отечественных производителей – их доля, особенно среди 20-тонных бульдозеров, очень велика.



Елена Антропова
Май 2008 год

www.stroyteh.ru

Российский рынок бульдозеров – Основные средства

В. Маслов, фото автора

На российском рынке промышленных бульдозеров происходит серьезное падение спроса: если в 2012 г. было продано почти 5 тысяч новых машин, то в 2013-м – около 4 тысяч.

Спад объема продаж наблюдается практически у всех производителей, но при этом очень разными темпами. Больше всех на нашем рынке пострадали продавцы американских бульдозеров (Caterpillar, John Deere, Case), у которых продажи упали на 48% в 2013 г. Японских машин (Komatsu) стало меньше на 31%. Рынок европейских бульдозеров (Liebherr, Dressta, New Holland) упал на 20%. Меньше всех падение спроса ощутили дилеры, торгующие китайскими бульдозерами (Shantui, Zoomlion, Shehwa (HBXG), PengPu, XCMG) – падение составило 8%. Продажи всей российской бульдозерной техники, представленной чебоксарским заводом «Промтрактор» (ЧЕТРА), челябинским тракторным заводом «ЧТЗ-Уралтрак» и челябинским заводом «ДСТ-Урал», снизились на 14% (по данным ОАО «ЧЕТРА-Промышленные машины»).

В условиях ухудшения состояния экономики, что выражается в замораживании или свертывании крупных проектов, решение при выборе новой техники у многочисленных строительных и дорожных компаний принимается в пользу китайских и российских брендов. Бульдозеры Komatsu, Caterpillar, Liebherr, John Deere, относящиеся к так называемому премиальному сектору рынка, продолжают пользоваться спросом только у очень мощных строительных и горнодобывающих компаний, которым требуются большая производительность, высокий коэффициент технической готовности и повышенная надежность. Кроме того, большие компании привыкли регулярно обновлять технический парк, а для этого выгодней иметь премиальную технику, поскольку ее можно со временем отправлять на рынок подержанных машин, тем более что доля «бэушного» импорта в целом невелика – в 2013 г. она составила в России порядка 6%.

Производители техники премиум-класса, конечно, адаптируют свои изделия к условиям нашего рынка, что выражается в первую очередь в установке на машины двигателей экологических стандартов Tier 2 и Tier 3, адаптированных к качеству российского дизельного топлива, вместо дизелей стандарта Tier 4, рассчитанных на использование дефицитного в российской глубинке топлива со сверхнизким содержанием серы (ULSD). Однако замена мотора не сильно сказывается на цене дорогого бренда, не менее чем в два раза превышающей стоимость китайского или российского бульдозера аналогичного тягового класса.

Доля китайских машин на российском рынке бульдозеров, по итогам прошедшего года, составляла 40%. Если учесть, что в 2012 г. этот показатель равнялся 35%, а в 2012-м – 25%, динамика впечатляет. Доля российских бульдозеров сейчас находится в пределах 36%, американских – 11%, японских – 10%, европейских – 3%. Резкое увеличение количества привлекательной по цене китайской продукции во многом объясняется тем, что после того как на внутреннем рынке Китая произошло перепроизводство, а темпы роста экономики замедлились, начал очень активно увеличиваться экспорт. При этом правительство Поднебесной стало всячески поддерживать ориентированных на экспорт производителей спецтехники – из тех, что полностью или частично принадлежат государству. А таковых подавляющее большинство.

Больше 70% бульдозеров, пересекающих российско-китайскую границу, производятся на предприятии Shantui Construction Machinery Co., Ltd. Бульдозеры выпускаются по лицензии Komatsu – в их основе лежат проверенные временем компоненты старого поколения этого японского производителя, включая гидромеханическую трансмиссию, цилиндрический однорядный бортовой редуктор, ходовую часть типа полужесткая балка. Модель Shantui SD-16 тягового класса 10 изготавливается по технологии Komatsu D65-Е8, модели SD-22 и SD-23 тягового класса 15 – по технологии Komatsu D85-18 и D85-21, модель SD-32 тягового класса 25 – по технологии Komatsu D155А-5, модель SD-42 тягового класса 30 – по технологии Komatsu D355. Выгода такого подхода состоит в обеспечении взаимозаменяемости по основным узлам, доступности запчастей и комплектующих.

Преимуществом является также то, что любой механик, обслуживающий Komatsu, может работать и с Shantui. Поэтому в изделия если и вносятся, то лишь мелкие конструктивные доработки. Исключение составляет лишь совсем не японский мотор – машины оснащаются на выбор дизелями Weichai Power, Shanghai Diesel и Dongfeng Cummins. Двигатели – лицензионные (Weichai выпускается по лицензии Steyer, Shanghai по лицензии Caterpillar, Dongfeng Cummins, как нетрудно догадаться, по лицензии Cummins), но не самые новые и не очень мощные. Например, на модель SD-16 ставится турбодизель Weichai мощностью 163 л.с. Одноклассник и прямой конкурент ЧЕТРА Т9 оснащается 170-сильным безнаддувным ЯМЗ-238-НБ2, а другой одноклассник ЧТЗ-Уралтрак Б10М – турбодизелем ЧТЗ Д180 мощностью 180 л.с. У модели SD-22 стоит турбонаддувный Weichai мощностью 222 л.с., а у конкурентов ЧЕТРА Т15 и ЧТЗ-Уралтрак Б-14 – 240-сильные турбонаддувные ЯМЗ-238-НД4 и ЯМЗ-236Б-4 соответственно.

Зато бульдозеры Shantui оснащаются «по-комацевски» широким отвалом. Например, у модели SD-16 ширина отвала составляет 3390 мм. Для сравнения – у одноклассников ЧЕТРА Т9 и ЧТЗ Б10М стандартный отвал имеет ширину 3160 и 3320 мм соответственно. Правда, у российских машин отвалы повыше, поэтому призма волочения у Shantui и ЧЕТРА одинаковая – 4,5 м3, а у ЧТЗ – 4,8 м3. На машины Shantui устанавливается просторная шестигранная кабина с хорошим обзором, оборудованная эргономичной системой управления и системой кондиционирования воздуха. Кабина имеет защиту от опрокидывания ROPS. Впрочем, у российских машин последнего поколения кабины также стали удобными и не менее безопасными.

В целом машины Shantui вполне работоспособные, хотя и не лишены недостатков, изначально заложенных в саму конструкцию. Дело в том, что бульдозер Komatsu, скопированный Shantui, был переходной моделью. То есть это была не конечная эффективная модель, реализованная в компании Komatsu в конце 1990-х гг., с планетарными бортовыми редукторами, а предыдущее исполнение с линейными редукторами, которые хуже выдерживают высокие нагрузки. Никакие модернизации бульдозеру Shantui, который сейчас сходит с конвейера, очевидно, не грозят – это было бы слишком затратно, да, этого никто и не планирует, поскольку машина и так отлично продается.

По лицензии изготавливаются и другие известные в России китайские бульдозеры: Zoomlion, XCMG, PengPu используют технологию Komatsu; Shehwa (HBXG) – технологию Caterpillar. Интересно, что в ходовой части бульдозеров Shehwa применена знаменитая схема треугольной формы типа crawler, как на классических моделях Caterpillar. Эта схема представляет собой треугольный гусеничный обвод с высоко поднятым ведущим колесом, которое располагается между передним и задним натяжными колесами, в результате предотвращается непосредственный контакт с ровняемым грунтом, снижается износ венцов ведущих колес, бортовой редуктор и ведущее колесо оказываются вынесенными из зоны ударных нагрузок. Те, кто по достоинству оценит такую схему, идеально пригодную для работы с тяжелым каменистым грунтом, безусловно обратят внимание на машины Shehwa, если, конечно, не наберут средств на приобретение оригинального Caterpillar.

Компания «НТК форклифт» представляет на отечественном рынке бульдозеры известного китайского бренда XGMA.

По заказу клиента может быть установлен отвал для работы с ТБО (твердыми бытовыми отходами) и гусеницами шириной 950 мм.

Управление рабочими органами осуществляется с помощью удобных рукояток с механическим или сервоприводом (опция).

Гусеничная тележка, построенная по технологии Komatsu D65, является надежной и долговечной, обеспечивает отличные ходовые качества, хорошее сцепление с опорной поверхностью и, следовательно, высокое тяговое усилие.

Кабина бульдозера гексагональной формы обеспечивает хороший обзор, имеет хорошую амортизацию, шумоизоляцию и теплоизоляцию.

Основные российские производители бульдозеров – чебоксарский «Промтрактор»(ЧЕТРА), челябинский тракторный завод «ЧТЗ-Уралтрак» и челябинский завод «ДСТ-Урал»  – при формировании модельного ряда придерживаются иного, чем у китайцев, подхода. В основе конструкции наших бульдозеров лежат собственные разработки, что оправдано многолетним опытом создания машин, рассчитанных на эксплуатацию в условиях очень холодного климата. Совершенствование ведется как за счет оригинальных решений, так и путем активного привлечения импортных компонентов.

Кроме того, жизненный цикл у бульдозеров отечественного производства длиннее, чем у их «коллег» из Поднебесной: срок бесперебойной эксплуатации китайской землеройной спецтехники доходит до трех лет, тогда как срок службы российской техники – до шести лет. Таким образом, бульдозеры китайского производства можно использовать при небольшом объеме работ в течение короткого промежутка времени, тогда как бульдозеры российского производства надежны при реализации масштабных и длительных проектов.

«ЧТЗ-Уралтрак» доработал модель Б12 тягового класса 15 фактически до уровня международных стандартов – по сочетанию мощности и массы. Машина, представляющая собой развитие старого доброго бульдозера Б10М, оборудована реверсивной гидромеханической трансмиссией, планетарными бортовыми редукторами, вынесенной осью качания ходовых тележек. Повышение тягового усилия получено изменением конструкции ходовой системы трактора (по сравнению с Т10М). Длина опорной поверхности на грунт увеличена за счет установки тележек гусениц с семью опорными катками на подшипниках скольжения. Машина работает в диапазоне температур от +50 до –50 °С (!), легко справляется даже с мерзлым и скальным грунтом. Бульдозер транспортируется без разборки, причем габарит по высоте позволяет перевозить машину в городе на широко распространенных платформах с погрузочной высотой 1200 мм. Бульдозеры конкурентов класса 15 и даже ряд машин меньшего класса не укладываются на этих платформах в городской габарит 4,5 м по высоте.

Бульдозеры «ЧТЗ-Уралтрак» Б11 тягового класса 10 и Б14 тягового класса 15 отличаются улучшенными условиями труда оператора и новым дизайном, который соответствует европейскому стандарту 98/37/ЕС. Шестигранная кабина с хорошей обзорностью выполнена со съемной крышей из стеклопластика и вклеенными стеклопакетами, улучшающими шумо-, тепло- и виброизоляцию. Есть штатное место для установки кондиционера в задней части крыши. Под сиденьем оператора установлен мощный отопитель с раздачей теплого воздуха, забором свежего воздуха и обеспечением избыточного давления в кабине. Капот выполнен в виде отдельной капсулы опять же для снижения шума в кабине.

В этом году впервые был показан малогабаритный бульдозер «ЧТЗ-Уралтрак» Б8 тягового класса 6, предназначенный для разработки грунтов I и II категорий. Эксплуатационная масса базового трактора равна 8,5 т, с бульдозерным отвалом и рыхлителем – 11 т. Машина оснащается 110-сильным двигателем Cummins QSB-4,5 с электронным регулятором (Euro 4), производство которого осваивается на КАМАЗе, а также гидростатической трансмиссией Sauer Danfoss. Шестигранная кабина, унифицированная с Б11, имеет облицовку из прочного пластика.

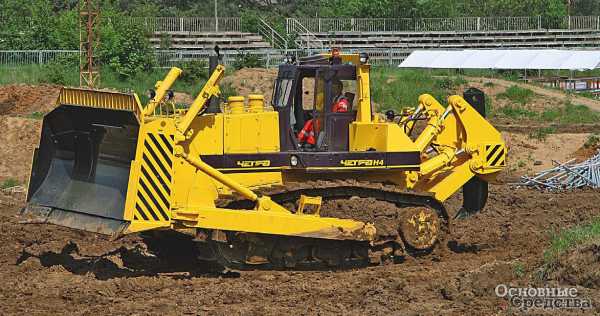

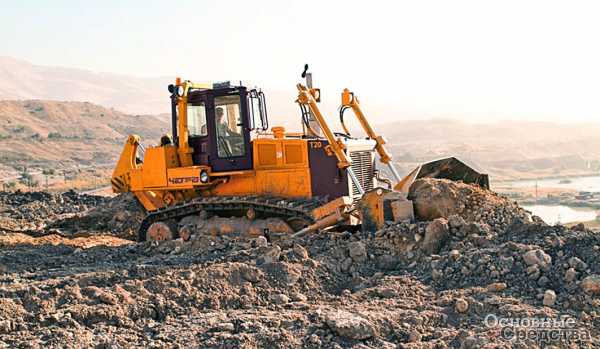

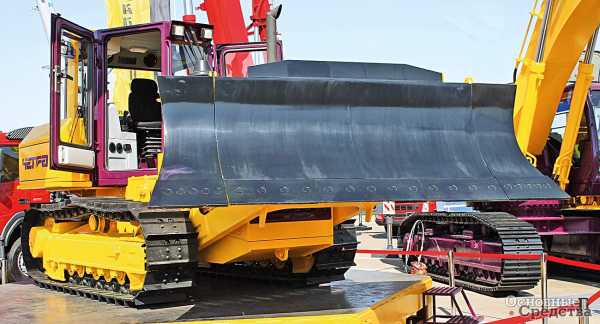

На бульдозерах ЧЕТРА Т9, Т11, Т15 и Т20, производимых в Чебоксарах на заводе «Промтрактор» (входит в «Концерн «Тракторные заводы»), применяются гидрораспределители, гидравлические и электронные джойстики, а также аксиально-поршневые регулируемые насосы Bosch Rexroth (кроме Т9 и Т11). На всех моделях стоят гидросистемы, чувствительные к нагрузке (LS-системы), а на моделях с гидроузлами Bosch Rexroth – LUDV-системы, позволяющие производить совмещенные операции независимо от нагрузки и скоростей операций. На Т15, Т20 и Т25 устанавливаются, а на Т9 и Т11 будут ставиться в ближайшее время надежные шестеренные насосы (с чугунным корпусом и косозубыми шестернями) компании David Brown. На Т11, Т20 и Т25 внедрено электрогидравлическое управление трансмиссией.

Бульдозеры ЧЕТРА оснащаются гидромеханической трансмиссией с планетарной коробкой передач и двухступенчатой бортовой передачей. Во всех изделиях используется трехточечная полужесткая подвеска с вынесенной осью качания тележек. Устанавливаются опорные и поддерживающие катки и направляющие колеса с одноразовой смазкой на весь срок службы с самоподжимными уплотнениями типа «двойной конус». Кабина ставится на гидроопоры, оснащена стеклопакетами, системой обеспечения микроклимата (кондиционеры и отопители), стеклоочистителем и омывателем, солнцезащитными шторами, аудиосистемой, мини-баром для охлаждения воды и напитков. В конструкцию кабины заложены каркасные элементы ROPS-FOPS.

Новая модификация Т11СП оборудуется гидростатической трансмиссией и гидрофицированным поворотным отвалом. На эту машину установили систему нивелирования Leica, которая определяет положение машины и кромки бульдозерного отвала относительно проекта благодаря сигналам, получаемым со спутников (GPS/ ГЛОНАСС) и от базовой станции. Когда оператор переключает компьютер в автоматический режим, отвал автоматически корректирует свое положение в соответствии с проектной отметкой.

На «Промтракторе» создан опытный образец малогабаритного бульдозера Т6 эксплуатационной массой 9,4 т, оснащенного двигателем Алтайского моторного завода мощностью 100 л.с. и гидростатической трансмиссией производства «Пневмостроймашина». Модель Т6 предназначена для работы в стесненных городских условиях, отличается удобством транспортировки за счет компактных габаритных размеров и наличия складывающегося по бокам отвала (емкостью 2,54 м3) – машину можно перевозить на автомобиле КамАЗ-65117 без оформления разрешительных документов в ГИБДД.

На челябинском заводе «ДСТ-Урал», выпускающем несколько исполнений бульдозера 10-го тягового класса ТМ10 серии ГСТ, был совершен переход с механической трансмиссии на гидростатическую, минуя гидромеханическую. Исполнение с «механикой» с 2013 г. уже не выпускается. В гидростатической трансмиссии использованы гидромашины Bosch Rexroth. В производственной программе завода появилось также исполнение ТМ10 ГСТ с гидростатической трансмиссией PSM-Hydraulics (Екатеринбург).

Надо сказать, что гидростатическая трансмиссия имеет целый ряд неоспоримых преимуществ не только перед механической, но и гидромеханической. Во-первых, гидростатика намного проще по конструкции. При использовании классической «механики» крутящий момент от двигателя через фрикцион сцепления передается на коробку передач, от нее – на главную передачу, затем – на левый и правый многодисковые бортовые фрикционы, а от них – на цилиндрические бортовые редукторы. На машинах с гидромеханикой крутящий момент от двигателя передается на гидротрансформатор, от него – на планетарную коробку передач, от нее – на левый и правый многодисковые бортовые фрикционы, а от них – на планетарные бортовые редукторы. На машинах же с гидростатикой двигатель вращает валы двух гидронасосов, которые приводят в действие левый и правый гидромоторы, а они – планетарные бортовые редукторы.

При использовании гидростатики перемещение грунта обеспечивается на всем диапазоне скоростей без разрывов тяги и без потери мощности. Кроме того, происходит бесступенчатый автоматический выбор скоростного режима в зависимости от нагрузки. Но главная особенность гидростатики в том, что нет необходимости в затормаживании одной из гусениц при повороте или развороте трактора (поэтому и нет в конструкции бортовых фрикционов!), гусеницы могут вращаться независимо и даже в разные стороны. Это дает огромное преимущество в маневренности машины, которая может разворачиваться на месте. Поэтому эта техника сразу нашла применение на узких строительных площадках, полностью вытеснив машины с гидромеханикой. Таким образом, даже те компании, которые не собираются в ближайшее время в среднем и тяжелом классах «изменять» гидромеханике, например Komatsu, свои малогабаритные бульдозеры теперь выпускают на гидростатике.

Но есть компании, которые на гидростатическую трансмиссию постепенно переводят и средние машины, по мере того как дешевеют гидронасосы и гидромоторы. Впрочем, есть производители, использующие только гидростатику, например John Deere, специализирующийся на среднетоннажниках премиум-класса, или Liebherr, который первым в мире начал выпускать бульдозеры с гидростатикой, а теперь оснащает этой трансмиссией даже тяжелые 50-тонные машины. Как известно, гидростатическая трансмиссия сейчас устанавливается на все гусеничные экскаваторы, так что, возможно, эта перспектива ждет и бульдозерную технику. Разве что еще долго будет делаться исключение для тяжелых бульдозеров, работающих в горнодобывающей отрасли, для которых маневренность не является главным показателем и соответственно переход на гидростатику не так актуален.

В качестве силового агрегата на бульдозеры «ДСТ-Урал» ставятся 240-сильные ЯМЗ-238 М2 либо Deutz BF06M. Исполнение с трансмиссией PSM-Hydraulics оснащается турбированным двигателем ММЗ-260.4 мощностью 210 л.с., имеющим минимальный расход топлива среди российских аналогов – 210 г/кВт.ч. Все машины оборудуются планетарными бортредукторами с высоким крутящим моментом – итальянскими или немецкими (обеспечивают 20 тыс. моточасов, т. е. около 15 лет эксплуатации). Кабина – шестигранная, повышенной обзорности с двойными стеклопакетами, подрессоренная, отвечает требованиям безопасности ROPS-FOPS. Бортовой компьютер служит для контроля и управления трансмиссией и всеми системами. Предусмотрены навигационный контроллер, системы «АвтоГРАФ-ГЛОНАСС» и GPS, «черный ящик». При модернизации ТМ10 ГСТ внедрено электрогидросервированное управление движением и навесным оборудованием с помощью джойстиков.



Ситуация с санкциями США и Евросоюза, обрушившимися на Россию, не внушает особого оптимизма по поводу обязательного использования в конструкции российских бульдозеров узлов и агрегатов от ведущих мировых производителей. Кроме того, установка импортных компонентов все-таки приводит к удорожанию изделий, что выводит российские машины за пределы ценового диапазона, в котором располагается продукция из Китая. Решение задачи создания конкурентоспособной техники должно быть комплексным, предполагающим как самые современные, так и компромиссные варианты выпуска бульдозеров с учетом требований разных потребителей. Для одних подойдет исполнение с отечественным двигателем, для других – с импортным, для одних – с отечественной трансмиссией, для других – с импортной и т. д. Такой подход для наших производителей более оптимален, чем путь простого копирования чужих разработок.

Ставка на экспорт, инвестиции в собственное развитие, поддержка со стороны правительства – вот основные причины доминирования китайской спецтехники не только на российском, но и на мировом рынке строительного оборудования, отметил в своем докладе «О ситуации на российском рынке строительно-дорожной техники и мерах поддержки отечественного машиностроения» исполнительный директор ОАО «ЧЕТРА-Промышленные машины» Виктор Четвериков.

За счет этого производители из КНР устанавливают доступные цены на машины, тогда как пытающиеся сэкономить одномоментно потребители зачастую стремятся приобретать более дешевую технику, нередко игнорируя тот факт, что жизненный цикл такой техники невелик – всего два-три года. Такой подход может привести к тому, что в случае необходимости расходы на устранение негативных последствий, связанных с использованием изношенной техники, могут оказаться на порядок выше, чем покупка более дорогой, но при этом более надежной и мощной техники российского производства, подчеркивает В. Четвериков.

Для развития высокотехнологичного сегмента машиностроительного комплекса РФ, снижения зависимости от импорта национальных потребителей глава «ЧЕТРА-ПМ» предлагает в дополнение к постановлению Правительства РФ о запрете на государственные и муниципальные закупки машин иностранного производства, введенному в июле 2014 г., запретить ввоз бывшей в употреблении спецтехники и разработать нормативные документы по противодействию и предупреждению выпуска контрафактной продукции, в том числе комплектующих и запасных частей.

Глава дивизиона ЧЕТРА глубоко убежден, что вышеперечисленные меры позволят уже в ближайшие два-три года коренным образом изменить ситуацию с балансом сил на российском рынке спецтехники в пользу отечественных производителей.

Василий Захаров, пресс-служба компании «Универсал-Спецтехника»:

«Надо отметить, что падение спроса происходит не только на рынке бульдозеров, но и на рынке дорожно-строительной техники (ДСТ) вообще. По нашим данным, объемы импорта ДСТ в прошлом году сократились примерно на 13% относительно 2012 г.

Однако данная ситуация позволяет нам увеличить продажи б/у техники – многие компании предпочитают «б/у премиум» новому «Китаю», особенно учитывая наличие у нас гарантии на технику с наработкой, качественный сервис и цены, сравнимые с новой техникой из Поднебесной.

Наша компания активно развивает трейд-ин, приобретая б/у технику у крупных компаний, и мы, проведя предпродажную подготовку, продаем (или сдаем в аренду) машины компаниям среднего и малого бизнеса.

В пользу премиум-сегмента можно привести и слова директора подразделения строительной и лесозаготовительной техники в России и СНГ компании John Deere (нашего стратегического партнера) Эндрю Кристофера, сказанные им на прошедшей «СТТ-2014» в ответ на вопрос о конкуренции с более бюджетными игроками рынка:

«Конечно, мы не можем игнорировать китайских производителей – они есть и достаточно хорошо представлены на российском рынке. Однако даже в доступном сегменте мы можем предоставить нашим клиентам то, что другие предоставить не могут, – премиальный сервис. И нас очень радует тот факт, что заказчики готовы переплачивать за технику ради этого сервиса – в частности, я имею в виду и постпродажное обслуживание, и поставки запасных частей. … И то, что мы можем предложить своим клиентам, китайские производители в данный момент сделать не могут. И тут дело даже не просто в цене и каких-то технических характеристиках. Речь идет о поставке запасных частей и разнообразном дополнительном сервисе».

В целом продажи направления ДСТ John Deere на российском рынке за последние три года растут, несмотря на обострившуюся экономическую ситуацию.

Все это, безусловно, вселяет определенный оптимизм в сложившейся обстановке на строительном рынке».

os1.ru

Гусеничные бульдозеры – Основные средства

Гусеничные бульдозеры или промышленные тракторы традиционно выпускают Челябинский тракторный завод «ЧТЗ-Уралтрак» и Чебоксарский тракторный завод, входящий в концерн «Тракторные заводы». Волгоградский тракторный, также входящий в этот концерн, продолжает производство бульдозеров на базе сельскохозяйственного трактора ДТ-75. В 2004 г. бульдозерной тематикой занялся завод ЧСДМ, входящий в Группу ГАЗ, а в 2005 г. – орловский «Дормаш».

Немногие ведущие западные компании выпускают бульдозеры. Это Komatsu, Caterpillar, Dressta, Liebherr, New Holland и Case. В последние годы на рынок хлынули китайские производители, те акцентируются прежде всего на наиболее ходовых позициях – фронтальных погрузчиках и экскаваторах. Бульдозеры тоже фигурируют в их предложениях.

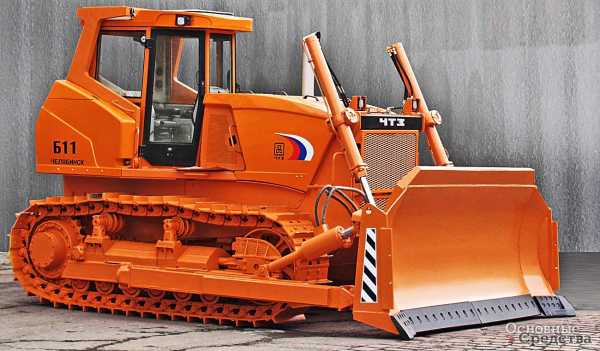

«ЧТЗ-Уралтрак» производит бульдозеры тягового класса 10 – модель Б10 в нескольких модификациях и Б11, тягового класса 15 – новая модель Б13, представленная на «СТТ'2008», тягового класса 25 – тяжелые бульдозеры ДЭТ-250 и ДЭТ-320 и тягового класса 75 – модель Т-75.01 (Т-800). Бульдозер Б10 оснащают двигателем собственного производства Д-180 мощностью 132 кВт и механической трансмиссией. Его модификации Б10М, Б10М2, Б10МБ комплектуют двигателями Д-180 или ЯМЗ-236 и гидромеханической трансмиссией. Для болотоходного варианта Б10МБ доступен механический вариант трансмиссии. Бульдозер Б11 отличается современным дизайном, шестигранной каркасной кабиной с улучшенными изоляционными свойствами. Он оснащен двигателем ЯМЗ-236Н-3 мощностью 139,7 кВт, гидромеханической трансмиссией (ГМТ) с трехколесным одноступенчатым гидротрансформатором и трехступенчатой планетарной коробкой передач (КП).

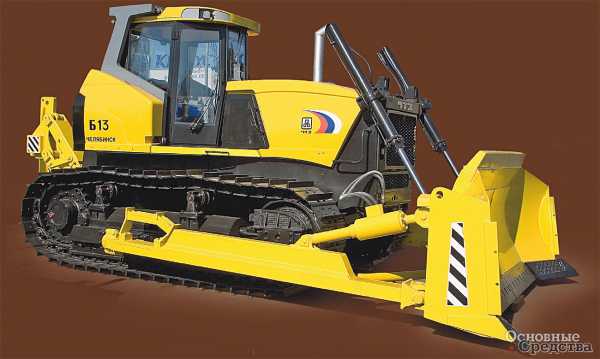

Новый Б13 выполнен в том же дизайне, что и Б11. В его конструкции использованы технические решения, проверенные на тракторах предыдущих поколений, и оригинальные разработки. Так, тяговое усилие увеличено за счет существенных изменений в ходовой части. Установлен двигатель ЯМЗ-236Н-4 мощностью 158,1 кВт и ГМТ. Гидротрансформатор с повышенным до 2,95 коэффициентом трансформации скомпонован в одном корпусе с редуктором привода гидронасосов и механизмом отбора мощности.

Мощные бульдозеры ДЭТ-250М2 и ДЭТ-320 массой 37 500...41 340 кг и 39 535...45 870 кг комплектуют электромеханической трансмиссией, она автоматически бесступенчато регулирует тяговое усилие и скорость. Количество органов управления сведено к минимуму. ДЭТ-250М2 комплектуют двигателем В-31М2 мощностью 237 кВт собственного производства, ДЭТ-320 – ярославским дизелем ЯМЗ-7511 в 258 кВт. По сути ДЭТ-320 – это глубоко модернизированный ДЭТ-250.

Топ-модель линейки ЧТЗ – бульдозер Т-75.01 массой 106 000 кг для разработки особо тяжелых мерзлых и скальных грунтов в горнорудной промышленности и выполнения больших объемов земляных работ. Этот самый крупный из выпускаемых на континенте бульдозеров приводит в движение через гидромеханическую трансмисисю 6-цилиндровый двигатель 6ДМ-21Т объемом 43,64 л и мощностью 603 кВт производства екатеринбургского Турбомоторного завода.

В производственной программе главного конкурента ЧТЗ – ОАО «Промтрактор» семь базовых моделей массой от 16 500 до 67 850 кг – Т9, Т11, Т15, Т20, Т25, Т35, Т40 поставляемых под маркой «ЧЕТРА». Стилистическое решение всех бульдозеров единое. Их комплектуют ярославским дизелем либо дизелем Cummins, за исключением Т40 (Chetra Heavy 4, на него ставят 6-цилиндровый рядный Cummins в 434 кВт). Узлы ГМП модульной конструкции, это обеспечивает качественную сборку и облегчает ремонт узлов эксплуатации. Подвеска гусеничных тележек трехточечная с вынесенной осью качания. Базовые модели оснащают полусферическим отвалом и одно-, двух- или трехзубым рыхлительным агрегатом. Модификации различаются рабочим оборудованием, узлами трансмиссии, исполнением ходовой части. Одна из модификаций – 19-тонный бульдозер Т11С оснащен гидростатической трансмиссией, разработанной и изготовленной фирмой Sauer-Danfoss. Впервые эту модель представили публике на выставке «СТТ'2004».

Волгоградский тракторный завод продолжает выпуск бульдозера ДЗ-42 тягового класса 3 с неповоротным отвалом на базе трактора ДТ-75 и его модификаций. В зависимости от комплектации ДТ-75 маркируют: ДТ-75Н с двигателем СМД-18Н, ДТ-75Д с двигателем А-41 (Д-440-22), ДТ-75РМ с двигателем РМ-120. Основное отличие ДТ-75ДХС – в специальных ведущих колесах и болотоходных гусеницах шириной 670 мм. Колея трактора увеличена до 1570 мм.

На «СТТ'2004» ЧСДМ представил свой первый бульдозер ТС-10 «Добрыня» тягового класса 10, массой 16 800 кг, оснащенный двигателем ЯМЗ-236М2 мощностью 132 кВт, гидостатической трансмиссией Bosch Rexroth, полусферическим отвалом и однозубым рыхлительным агрегатом.

В 2005 г. орловский «Дормаш» представил свою разработку – бульдозер Б100 «Победа» массой 16 500 кг также 10-го тягового класса с двигателем Cummins мощностью 121 кВт. Главная особенность бульдозера – гидростатическая трансмиссия Bosch Rexroth. Использованы также немецкие бортовые редукторы и система электрогидравлического управления. Бульдозер оснащен спереди полусферическим неповоротным отвалом вместимостью не менее 4,5 куб.м с гидроперекосом в каждую сторону до 10°. Сзади установлен трехзубый рыхлитель с заглублением до 500 мм. Предусмотрен и однозубый параллелограммный рыхлитель.

На «СТТ'2008» завод представил вторую модель – Б120 массой 19 900 кг, оснащенный двигателем Cummins мощностью 133 кВт, гидростатической двухконтурной двухдиапазонной трансмиссией Bosch Rexroth, полусферическим отвалом вместимостью 4,8 куб.м и одно- либо трехзубым рыхлителем.

Более половины импортных бульдозеров носит марку Komatsu. Российский рынок всегда был особым для именитой японской компании, своего рода полигоном, где отрабатывались спецификации машин для экстремальных условий, и линейка бульдозеров для России отличается от номенклатуры для других рынков. Ее открывают компактные модели D37EX-21 массой 7410 кг и мощностью 63 кВт и D39EX-21 массой 8520 кг и мощностью 71 кВт. Эти модели оснащены поворотным отвалом с регулируемым перекосом.

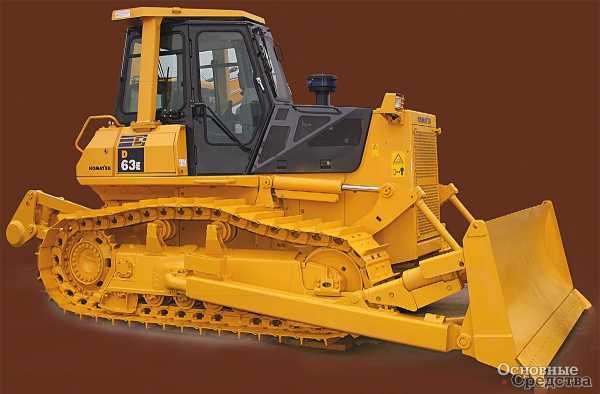

В мае 2008 г. модель D61E-12 заменили новой моделью D63E-12, разработанной специально для России. Новинка массой 18 720 кг и мощностью 114 кВт оснащена полусферическим отвалом и однозубым рыхлительным агрегатом и подготовлена к установке систем подогрева и узлов в северном исполнении. D63E-12 конструктивно схож со следующей в линейке моделью D65E-12 массой 19 780 кг и мощностью 135 кВт. Корытообразная рама с плоским днищем защищает силовой модуль, состоящий из двигателя, гидротрансформатора, планетарной КП, главной передачи и насоса рабочей гидросистемы. Ходовая часть жесткая, с вынесенной вперед осью качания, разгружающей бортовой редуктор. В следующих в линейке бульдозерах D85EX-15/PX-15 массой 28 000 и 27 550 кг и мощностью 179 кВт использована новая электронная система управления трансмиссией, облегчающая работу оператора. Ходовая часть 40-тонного D155A-5 мощностью 225 кВт на упругой подвеске с крестообразными каретками опорных катков обеспечивает надежное сцепление с грунтом на неровной поверхности и более мощное тяговое усилие по сравнению с жесткой подвеской. Рабочее оборудование – полусферический отвал с изменяемым углом перекоса вместимостью 8,8 м3 и одно- или трехзубый рыхлительный агрегат.

На «старших» моделях – 50-тонном D275A-5 и 70-тонном D375A-5 применены К-образные каретки опорных катков, качающиеся уже на двух осях. За счет этого вертикальное смещение опорных катков существенно увеличено, что обеспечивает постоянный контакт гусеницы с грунтом. Мощность D275A-5 – 306 кВт, D375A-5 – 391 кВт.

«Старшую» модель D475A-5 мощностью 664 кВт и массой 108 390 кг оснащают полусферическим отвалом вместимостью 27,2 м2 или сферическим вместимостью 34,4 м3. В ходовой части также применены К-образные каретки.

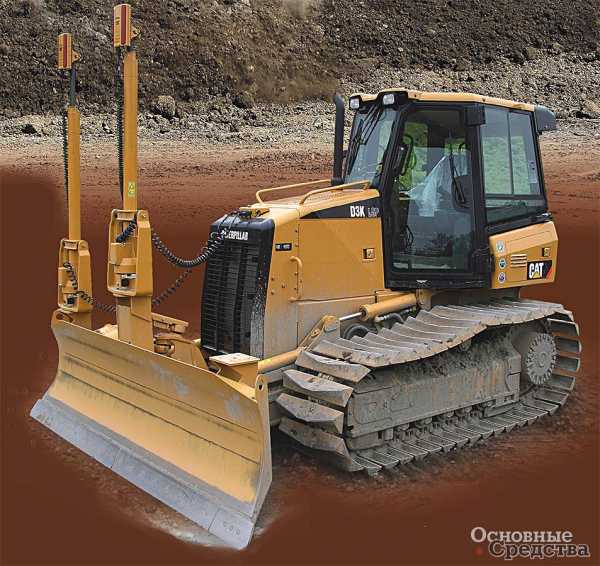

Caterpillar разделяет модельный ряд бульдозеров на три группы – малые, средние и тяжелые. Малые бульдозеры принадлежат к последнему поколению – серии К. Это модели D3К (масса 7795 кг, мощность 55,2 кВт), D4K (8147 кг, 62,6 кВт) и D5K (9408 кг, 71,6 кВт) с овальными гусеницами. Их комплектуют двигателями Caterpillar с технологией ACERT, гидростатической трансмиссией, полусферическим поворотным отвалом с изменяемым углом перекоса и ходовой частью SystemOne, последней разработкой Caterpillar в этой области. Ходовая SystemOne спроектирована так, что ее компоненты – цепь, катки, звездочка, ленивцы взаимозаменяемы с узлами предыдущих моделей. Малые бульдозеры подготовлены к монтажу системы нивелирования AccuGrade.

В линейку средних бульдозеров входят четыре модели – D6K (12 886 кг, 93 кВт), D6N (16 555 кг, 112 кВт), D6G Series 2 (16 880 кг, 119 кВт) и D7G Series 2 (20 580 кг, 150 кг). Бульдозер D6K появился первым в серии К, и малые бульдозеры построены на тех же конструктивных решениях, что и он.

Модель D6N, несмотря на тот же порядковый номер, совершенно другая машина. Это бульдозер с фирменной треугольной гусеницей, соответственно с рамой другой конструкции, с гидромеханической трансмиссией. Общее у него с D6K – двигатель С6.6 ACERT и ходовая часть той же системы SystemOne.

Бульдозер D6G Series 2 – предшественник серии К. Он оснащен двигателем Caterpillar 3306T, ГМТ, ходовой частью Sealed and Lubricated Track, разработанной еще в 1974 г., с овальной гусеницей. Аналогично сконструирован и D7G Series 2.

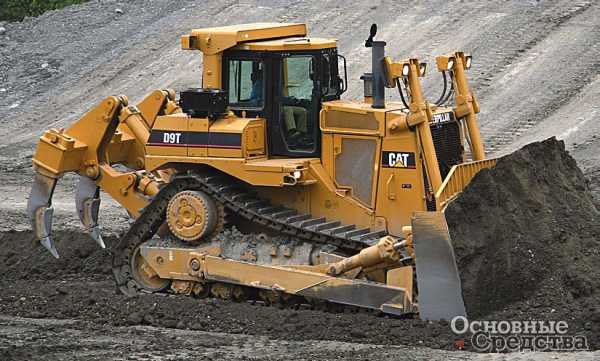

Тяжелые бульдозеры D8T (38 488 кг, 259 кВт), D9T (47 900 кг, 346 кВт), D10T (66 451 кг, 482 кВт) и D11T (104 590 кг, 634 кВт) оснащены дизелями Caterpillar С15, С18, С27 и С32 с технологией ACERT. Для тяжелых машин производитель применяет треугольную гусеницу с межтраковыми шарнирами Positive Pin Retention Track, соединяющими звенья цепи и рассчитанными на большие нагрузки, гидромеханическую трансмиссию с электронным контролем. Бульдозеры комплектуют отвалами на выбор покупателя – полусферическими, сферическими, прямыми с механизмами перекоса или без, а также одно- или трехзубым рыхлителем.

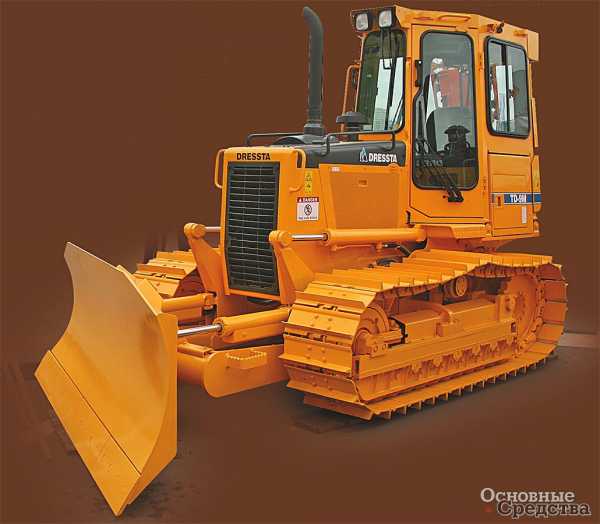

Польская Dressta выпускает восемь моделей бульдозеров, и все комплектуют двигателями Cummins и гидромеханической трансмиссией. Малые бульдозеры TD-7M (7348 кг, 55 кВт), TD-8M (7874 кг, 63 кВт), TD-9M (8714 кг, 69 кВт), TD-10M (8797 кг, 76 кВт) поставляют со стандартной или с удлиненной, либо с удлиненной уширенной гусеничной тележкой на выбор. Гидромеханическая трансмиссия включает 3-ступенчатую КП с электрогидравлическим управлением и одноступенчатыми бортовыми редукторами. Малые бульдозеры оснащают универсальной U-образной толкающей рамой с механизмами поворота, перекоса и изменения угла резания, боковые брусья которой проходят между гусеницами и корпусом машины и полусферическим отвалом.

На средние и тяжелые бульдозеры могут устанавливать отвалы двух-трех типов, в основном полусферический, сферический и прямой. Отвал крепится к толкающим брусьям, расположенных снаружи рам гусеничных тележек.

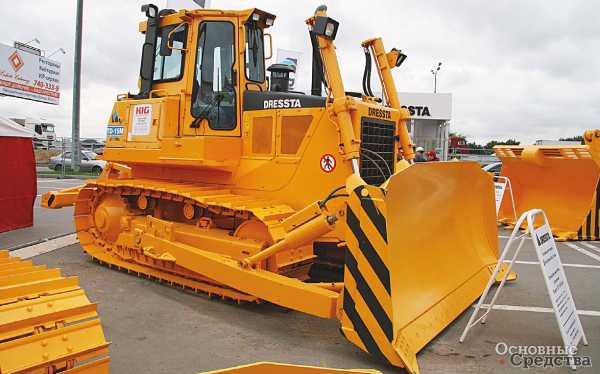

Средние и тяжелые модели TD-15M Extra (21 110 кг, 142 кВт), TD-20M Extra (23 650 кг, 179 кВт), TD-25M Extra (36 230 кг, 246 кВт), TD-40M Extra (61 920 кг, 384 кВт) оснащают двухскоростными бортовыми редукторами, что в сочетании с 3-ступенчатой КП дает 6 передач вперед и 6 назад.

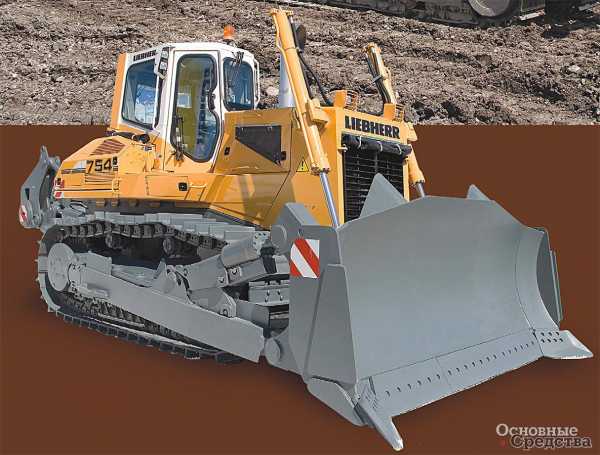

Компания Liebherr первой и наиболее успешно освоила гидростатическую трансмиссии и применяет ее для всего модельного ряда, а не только для малых и средних машин. В линейке шесть базовых моделей массой от 12 600 до 44 220 кг и мощностью от 86 до 310 кВт. «Младшие» модели PR714 Litronic (12 600 кг, 86 кВт), PR724 Litronic (16 792 кг, 120 кВт) оснащены универсальной U-образной толкающей рамой, с брусьями между корпусом машины и гусеницами и 6-позиционным отвалом. Для остальных моделей – PR734 Litronic (20 388 кг, 150 кВт), PR744 Litronic (24 605 кг, 185 кВт), PR754 Litronic (35 000 кг, 250 кВт) и PR764 Litronic (44 200 кг, 310 кВт) характерно расположение толкающих брусьев снаружи гусеничных тележек.

Электронно-гидравлическая система Litronic синхронизирует работу гидростатической трансмиссии и двигателя. Гидрообъемная трансмиссия с двумя закрытыми контурами, по одному на каждый борт. Контур включает регулируемые гидронасос и гидромотор, агрегатированный с бортовым редуктором. Гидромоторы – гордость конструкторов Liebherr. Они сумели создать компактные и мощные устройства благодаря опыту компании в проектировании авиационных гидроприводов. При всех ее достоинствах у гидростатической трансмиссии есть и минусы – она очень чувствительна к качеству и чистоте рабочей жидкости. Компания также использует двигатели собственной разработки и производства за исключением «младшей» модели PR714: ее оснащают двигателем John Deere. Liebherr – партнер американской компании и выпускает для нее бульдозеры и гусеничные погрузчики.

Предложение Liebherr отличается разнообразием за счет множества вариантов комплектации с различным рабочим оборудованием – тяговыми рамами, отвалами и рыхлителями, гусеничными тележками, башмаками.
Модельный ряд бульдозеров New Holland скромен – всего четыре модели в наиболее «ходовом» диапазоне массы 15...40 т. Бульдозеры выпускает завод тяжелой техники в г. Лечче на юге Италии. Это самый крупный завод FIAT Group.

«Младшая» модель D150В (15 290 кг, 116 кВт) оснащена универсальной U-образной толкающей рамой с механизмами поворота, перекоса и изменения угла резания. Толкающие брусья рамы размещены между корпусом и гусеницами бульдозера. Двигатель CNH с аккумуляторной системой впрыска (Common Rail) приводит два насоса гидростатического привода. Гидромоторы хода агрегатированы с бортовыми трехступенчатыми планетарными редукторами. В базовой комплектации бульдозер поставляют с удлиненной гусеничной тележкой LT с 7 опорными катками. В список опций входят еще более длинная тележка XLT с 8 опорными катками и тележка LGP с увеличенной опорной поверхностью и соответственно увеличенной колеей.

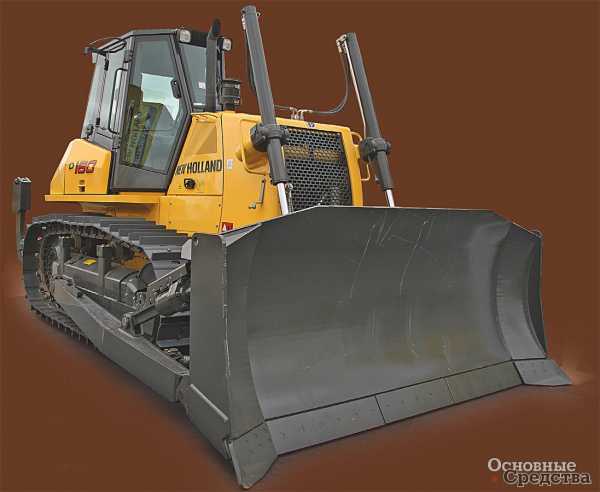

Бульдозер D180 (20 200 кг, 145 кВт) укомплектован рабочим оборудованием с толкающими брусьями снаружи рам гусеничных тележек. Трансмиссия гидромеханическая с 3-ступенчатой КП и 2-ступенчатыми бортовыми редукторами. Особенность этой модели – опционный гидромеханический механизм поворота с гидромоторами. В базовую комплектацию входят традиционные механизмы с фрикционами и тормозами.

«Старшие» модели D255 (30 400 кг, 177 кВт) и D350 (39 100 кг, 257 кВт) оснащены двигателями Cummins, гидромеханической трансмиссией с 3-ступенчатой планетарной КП и 2-ступенчатыми бортовыми редукторами, фрикционными механизмами поворота.

Case, вторая компания, входящая в корпорацию CNH (Case-New Holland) выпускает собственную линейку бульдозеров серий К и L в диапазоне 12...22 т. Рабочее оборудование всех моделей включает универсальную U-образную раму с брусьями между корпусом и гусеницами. Силовые установки – 6-цилиндровые дизели Case. Варианты гусеничных тележек – стандартная удлиненная LT, с увеличенной колеей WT, удлиненная еще на один опорный каток XLT и с увеличенной опорной поверхностью LGP. В зависимости от типа гусеничной тележки варьирует масса машины.

«Младшую» модель 1150K (12 636 кг, 88 кВт) поставляют с гидростатической трансмиссией. Модели 1650K (15 355 кг, 104 кВт) и 1850K (20 080 кг, 137 кВт) комплектуют гидромеханической трансмиссией с 3-ступенчатой КП, 2-ступенчатыми бортовыми редукторами и гидромеханическим механизмом поворота. Модель 1650L (15 965 кг, 144 кВт) отличается гидростатической трансмиссией.



Российский рынок бульдозеров или промышленных тракторов отличается от рынков экскаваторов и погрузчиков значительной долей российских предприятий. Более того, российские бульдозеры – одна из немногих позиций машиностроения, успешно поставляемых в дальнее зарубежье. Особенно востребован диапазон 15...25 т, в котором представлены четыре завода, т. е. все отечественные заводы, выпускающие промышленные тракторы, и все западные поставщики. Класс малых бульдозеров менее 10 т оставлен без внимания. Здесь властвуют импортеры, а жаль. Бульдозер на базе ДТ-75 по определению нельзя считать промышленным трактором и конкурентом западным образцам, хотя спрос на него не иссякает. В диапазоне 40 т и выше присутствуют «ЧТЗ-Уралтрак» и «Промтрактор», но их образцы по техническим параметрам уступают конкурентам.

os1.ru
