Термоусаживаемые манжеты
Неармированные термоусаживаемые манжеты
Диаметры кабелей — 8-260мм
Производитель — ACS
Армированные термоусаживаемые манжеты
Диаметры кабелей — 8-200мм
Производитель — ACS
Армированные термоусаживаемые манжеты c внутренним слоем фольги
Диаметры кабелей — 8-200 мм
Производитель — ACS
Армированные манжеты с клапаном
Диаметры кабелей — 8 — 125 мм
Производитель — ACS
Разветвительные зажимы для телефонных муфт
Применение:
Герметизация кабельных вводов в муфтах
Диаметр кабелей
10 — 50 мм
Производитель
Неармированные термоусаживаемые манжеты
Диаметры кабелей — 8-200 мм
Производитель — DSG-Canusa
Армированные термоусаживаемые манжеты
Диаметры кабелей — 8-200 мм
Производитель — Corning
Неармированные термоусаживаемые манжеты
Диаметры кабелей — 8-140 мм
Производитель — 3М
Армированные термоусаживаемые манжеты
Диаметры кабелей — 8-200 мм
Поставщик — Кросс-Контакт
Армированные термоусаживаемые манжеты
Диаметры кабелей — 8-200 мм
Производитель — ССД (Связьстройдеталь)
ТУМ (сокращение от «ТермоУсаживаемые Манжеты») применяются для ремонта поврежденных пластмассовых или металлических оболочек кабеля, герметизации кабельных вводов, изолирования мест стыков трубопроводов. Манжеты используются при монтаже термоусаживаемых кабельных муфт.
Разновидности и область применения манжет
В зависимости от цели применения, предъявляемых требований манжеты изготавливаются различных геометрических размеров (диаметров), отличаются по структуре материала. Основа материала для производства манжет – полиэтилен. Термоусаживаемые изделия производятся с армированием стекловолоконной сеткой или без него, могут иметь клапан регулирования давления и слой алюминиевой фольги. Благодаря наличию клея-расплава на внутренней поверхности манжета обеспечивается полная герметизация стыка.
kross-kontakt.ru
Термоусаживаемые ремонтные манжеты ТРМ
Описание и особенности продукта
ТРМ и ТРМ-А.
Термоусаживаемые ремонтные манжеты применяются в качестве наружных защитных кожухов ответвительных муфт, для восстановления изоляции и поврежденных оболочек кабеля, либо соединительных муфт, а так же для герметичной защиты и изоляции контактных соединений.
Ремонтные кожухи ТРМ и ТРМ-А представляют собой двухслойные пластины с рельсовым профилем по краям, позволяющим соединить их при помощи надвижного металлического замка в форму трубы.
На защитный изолирующий наружный слой нанесена термоиндикаторная краска, которая меняет свой цвет и становится черной под воздействием высокой температуры во время монтажа.
По всей внутренней поверхности термоусаживаемого рукава равномерно и в внахлест нанесён толстый слой термоплавкого клея, сохраняющий свою эластичность при отрицательных температурах. Во время монтажа клей расплавляется и заполняет все неровности микрорельефа. Превосходная адгезия практически ко всем материалам и поверхностям позволяет гарантированно загерметизировать требуемый отрезок кабеля с любым типом изоляции. Кожухи ТРМ и ТРМ-А обладают увеличенным, четырёх- и пятикратным коэффициентом усадки, что позволяет осуществлять монтаж на участки с большими перепадами уровней.
Материал ремонтных термоусаживаемых манжет устойчив к воздействую ультрафиолетового излучения, агрессивных сред, погодных условий и перепадам температур.
Главным отличием и преимуществом ТРМ-А перед ТРМ является армирование, выполненное стекловолокном по всей площади манжет. Армированные термоусаживаемые манжеты «КВТ» значительно превосходят любые другие кожухи и трубки по механической прочности, стойкости к вибрации, истиранию и сдвиговым деформациям.
Особый профиль металлического замка, выполненного из нержавеющей стали, вкупе с рельсовым профилем краёв манжет позволяют не только нарезать манжеты на требуемые отрезки, но и кратно увеличивать диаметры манжет (для этого ТРМ или ТРМ-А нарезается и края одной манжеты соединяются с краями другой при помощи замка, образуя кожух кратно большего диаметра).
Термоусаживаемые ремонтные манжеты «КВТ» являются современной удобной альтернативой термоусадочным кожухам и трубкам средних и больших диаметров и могут быть смонтированы на любой участок кабеля без необходимости его демонтажа или разрезания.
Для обеспечения полной герметичности в ответвительных муфтах дополнительно с кожухами ТРМ и ТРМ-А используются клипсы КТ необходимого размера. Скоба фиксирует положение стенок кожуха, а толстый слой термоплавкого клея при нагревании полностью заполняет пустоты между клипсой, стенками манжет, магистральным и ответвляемым кабелем.
Манжеты ТРМ и ТРМ-А представлены широким диапазоном типоразмеров — от 43/8 мм до 200/50 мм, что позволяет подобрать наиболее подходящий вариант в каждом конкретном случае. Все манжеты ТРМ выпускаются длиной 1,2 метра, а ТРМ-А – 1,5 метра.
techelectro.ru
ТИАЛ — Термоусаживаемая манжета ТИАЛ-М
Для осуществления качественной изоляции стыков трубопроводов, газопроводов, нефтепроводов, водопроводов в полевых условиях применяется комплект манжеты ТИАЛ-М, с рабочей температурой эксплуатации не выше 60°С.
Комплект манжеты ТИАЛ-М разработан совместно с АО «АК «Транснефть» и включён в реестр основных видов продукции, закупаемой АО «АК «Транснефть».
Также компанией ТИАЛ выпускаются модификации комплектов манжеты ТИАЛ-М — это манжета ТИАЛ-М80, с рабочей температурой эксплуатации до 80°С; и комплект манжеты ТИАЛ-МГП разработанный совместно с ООО «Газпром ВНИИГАЗ» специально для магистральных газопроводов, эксплуатируемых ПАО «Газпром» и его дочерними подразделениями, и включенный в реестр изоляционных материалов компании Газпром.
Манжета ТИАЛ-М имеет двухслойную конструкцию (полиэтиленовая основа и термоплавкий адгезив), а при применении с двухкомпонентным жидким эпоксидным праймером, образует трехслойную антикоррозионную защитную систему, аналогичную заводскому изоляционному покрытию трубопровода – изоляции весьма усиленного типа (ВУС изоляции).
Верхний, полиэтиленовый радиационно-химически модифицированный слой манжеты ТИАЛ-М обладает свойством термоусадки и имеет высокую стойкость к УФ излучению. На него нанесен термоплавкий клеевой слой из композиции сопополимера этилена с винилацетатом, который обладает высокой адгезией, стойкостью к сдвиговым деформациям и сопротивлению катодному отслаиванию.
Для замыкания манжеты ТИАЛ-М в кольцо, непосредственно на трубе, применяются замковые пластины ТИАЛ-ЗП, представляющие собой безусадочную армированную стеклосеткой полиолефиновую ленту с нанесенным на нее клеевым слоем повышенной стойкости к сдвиговым нагрузкам.
Комплект манжеты состоит из:
– самой двухслойной манжеты ТИАЛ-М в виде определённого отрезка ленты для каждого диаметра;
– двухкомпонентного эпоксидного праймера ТИАЛ-П, который наносится на зону сварки и края полиэтиленовой изоляции;
Манжета термоусаживаемая ТИАЛ-М может поставляться, как в виде отдельных отрезков для труб соответствующего диаметра с приложением необходимых замковых пластин, так и в рулонах по 30 п.м. в комплекте с замковыми пластинами, которые поставляются отдельно. Нарезка осуществляется изолировщиками непосредственно на трассе. Эпоксидный праймер для термоусаживающейся манжеты поставляется расфасованным по полиэтиленовым банкам. В одной банке первый компонент на основе эпоксидной смолы, а в другой отвердитель – второй компонент.
Материалы полностью соответствуют стандартам, регламентирующим требования к качеству защиты магистральных трубопроводов.
Порядок монтажа термоусаживающейся манжеты ТИАЛ-М
Следует отметить, что изоляция стыков трубопроводов, газопроводов, нефтепроводов, имеющих заводское полиэтиленовое покрытие при помощи термоусаживаемой манжеты осуществляется при температуре окружающего воздуха от -30°С до +45°С.
Непосредственно, мероприятия по изоляции стыков трубопроводов включают в себя:

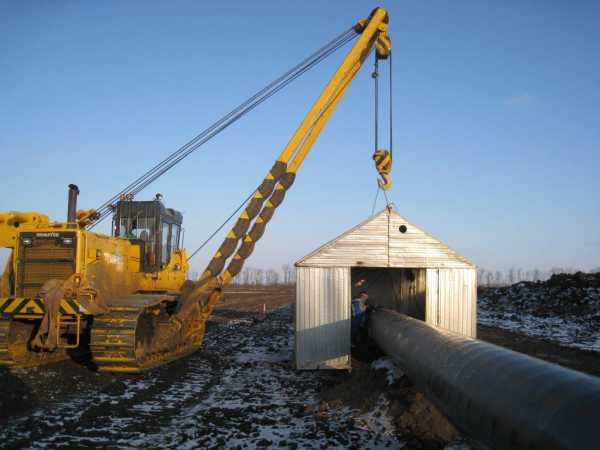

– комплекс подготовительных работ, состоящих из обеспечения свободного доступа к участку трубопровода, подлежащего изоляции, оборудования рабочего места, удаления из зоны сварного стыка труб грязи, снега, наледи, масленых загрязнений, а вслучае плохих погодных условий — установка специальной палатки;

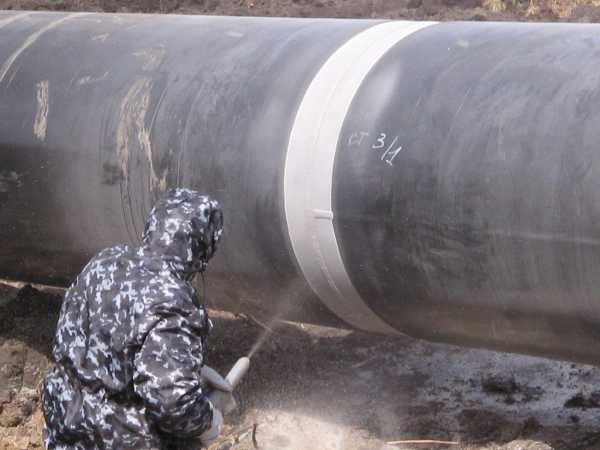

– сушка места будущей изоляции, удаление ржавчины, иных продуктов коррозии, а также остатков старого эпоксидного праймера способом пескоструйной очистки, а также создание шероховатости полиэтиленового покрытия с последующим удалением пыли путём обдува;
– подготовка и нанесение двухкомпонентного эпоксидного праймера ТИАЛ-П на стальную поверхность стыка предварительно нагретого до температуры 90-95°С;

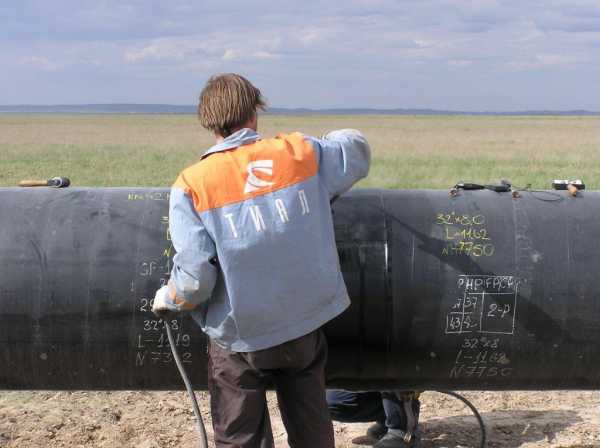

– монтаж термоусаживающейся манжеты на поверхность стыка не позднее двух минут после нанесения праймера и фиксация её замковой пластиной с кратковременным прогревом пластины пропановой горелкой;

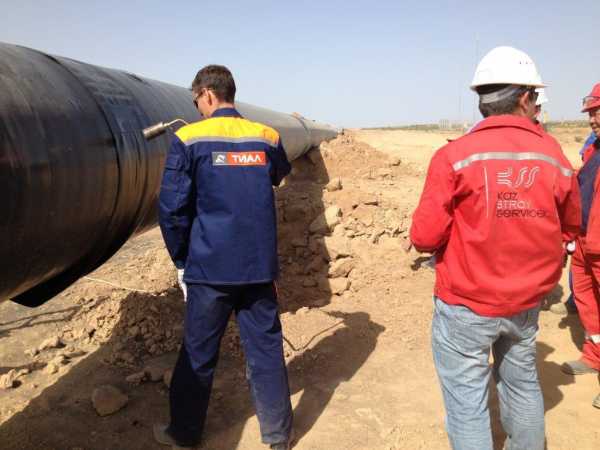

– термоусадка манжеты;

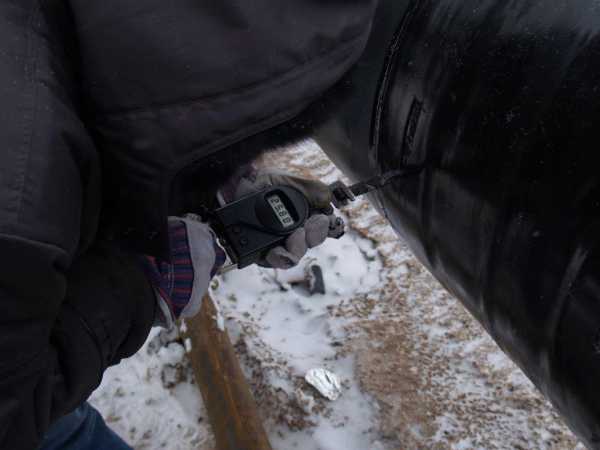

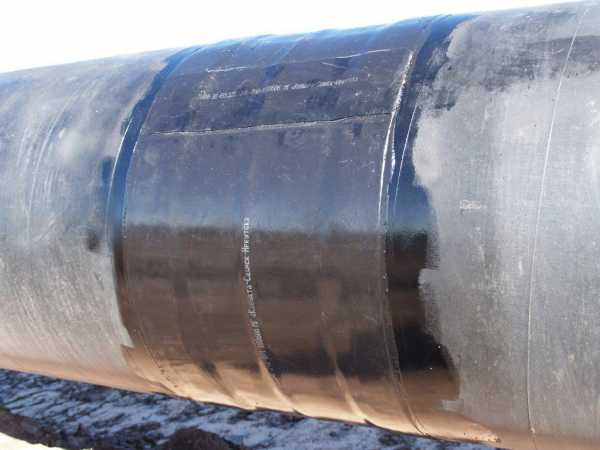

– осуществление контроля качества проведённой изоляции стыков, проверка адгезии к стали и полиэтилену.
Термоусаживаемые манжеты ТИАЛ-М хранятся в заводской упаковке в сухих, закрытых помещениях, в местах, исключающих попадание прямых солнечных лучей, в диапазоне температур от +5°С до +40°С.
Гарантийный срок хранения комплектов манжеты ТИАЛ-М составляет 1 год со дня их изготовления при соблюдении условий хранения.
Гарантийный срок эксплуатации покрытия на основе манжеты ТИАЛ-М — 2 года с даты запуска в эксплуатацию объекта на котором установлен данный материал, при условии соблюдения технологии нанесения и отсутствии механических или иных внешних повреждений поверхности изоляции.
Расчётный эксплуатационный ресурс (срок службы) покрытия на основе манжеты ТИАЛ-М составляет 45 лет.
|
www.tial.ru
Где применяются термоусаживаемые манжеты?

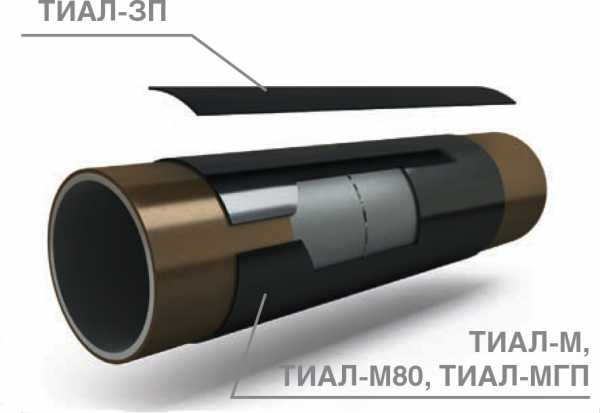

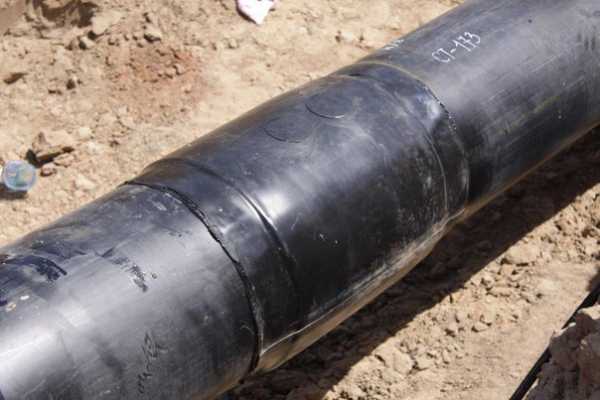

Термоусаживаемые манжеты Тиал: Тиал-М, Тиал-М80; Тиал-МГП — инженерная разработка, направленная на защиту сварочных швов на стыках газо- и нефтепроводов, водо- и трубопроводов. Изоляция стыков с помощью ленты Тиал образует трёхслойную защиту стыка от коррозии при эксплуатации изделия в экстремальных условиях низких и высоких температур.
Манжета Тиал М представляет двухуровневую структуру из внешнего полиэтиленового радиационно-химического слоя и внутреннего термоплавкого клея. Внешний слой имеет защитное покрытие, которое делает манжету устойчивой к УФ-лучам и механическим повреждениям, и нагрузкам. Именно верхний слой имеет свойство термоусадки при повышении температуры. В результате, в процессе монтажа, происходит плотное прилегание манжеты и стойкое её приклеивание, а сварочный шов приобретает герметичные свойства.
Клеевой внутренний слой сохраняет при эксплуатации свои первоначальные свойства, устойчив к деформациям, вызванным подвижностью изделия, и не отслаивается при температурах. Высокие качества конструкции дополняются третьей прослойкой манжеты, которую обеспечивает жидкий эпоксидный праймер. При нагревании в процессе монтажа все три слоя спаиваются и создают единый прочный изоляционный слой. Эпоксидный праймер формирует щит от агрессивной среды.
В комплект манжеты входит манжета, эпоксидный праймер и замковая пластина, используемая для замыкания и фиксирования приспособления вокруг трубы. Пластина снабжена клеевым слоем, устойчивым к сдвиговым нагрузкам. Размер пластины зависит от диаметра трубы.
Реализуется термоусаживаемая манжета Тиал в цилиндрической форме различного диаметра с соответствующими замковыми пластинами или в виде ленты в рулонах. Праймер для монтажа манжеты представлен в виде двух отдельных компонентов: раствор на основе эпоксидной смолы и затвердитель. Количество праймера в банке соответствует диаметру трубы, если это манжета.

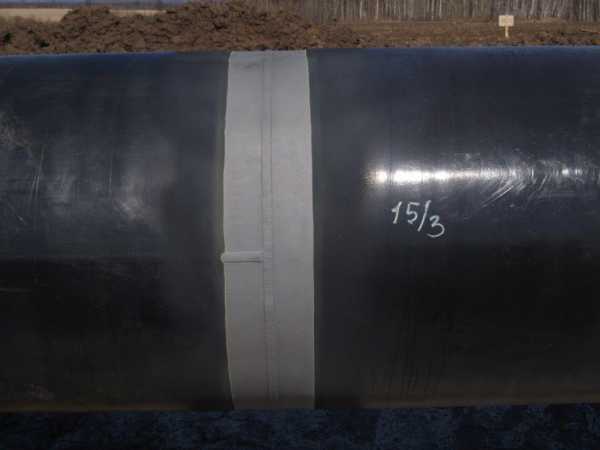

Монтажная работа по изоляции стыков в трубопроводах имеет чёткую очерёдность и регламентированность. Предварительная подготовка рабочих условий состоит из комплекса мероприятий направленных на изоляцию рабочего места и очищение ближайшей зоны от загрязнений, возможно формирование заслона от неблагоприятных погодных условий.
Подпишитесь на нас Вконтакте, Одноклассники
geo-politica.info
Манжета термоусаживаемая, манжета ТИАЛ
Одной из наиболее ответственных операций заключительного этапа монтажа и подготовки к эксплуатации трубопроводов, смонтированных из труб в ВУС изоляции, является антикоррозионная обработка и герметичная заделка сварочных швов. Для качественного и быстрого решения данной задачи в полевых условиях строительства нефтепроводов, газопроводов и других транспортных трубных магистралей, разработаны и широко применяются на практике комплекты термоусаживаемых манжет ТИАЛ-М и ТИАЛ-М80.
Эксплуатационные характеристики и особенности конструкции
С учетов различных условий эксплуатации трубопроводов, заказчикам предлагаются две разновидности комплектов изоляционных материалов: манжета термоусаживаемая ТИАЛ-М, рассчитанная на максимальную рабочую температуру до 60°C, и комплекты ТИАЛ-М80 с более широким температурным режимом эксплуатации до +80°C. Конструктивно манжета термоусаживаемая состоит из прочной полиэтиленовой основы со свойством термоусадки и нижнего контактного слоя термоплавкого адгезива.
Так как двухслойная манжета термоусаживаемая устанавливается поверх предварительно нанесенного на очищенный металл двухкомпонентного жидкого эпоксидного праймера, в месте монтажа на поверхности трубопровода образуется прочное трехслойное защитное покрытие. Несмотря на то, что данная антикоррозионная система наносится в сложных условиях строительной площадки, по составу, толщине и функциональности она практически аналогична трехслойному заводскому ВУС покрытию.
Физическая основа – верхний пленочный слой термоусадочной манжеты состоит из полиэтилена с радиационно-модифицированной молекулярной структурой, который обладает повышенной стойкостью к солнечному ультрафиолету и свойством термоусадки. Снизу термоусадочная манжета покрыта термоплавким клеевым слоем, являющимся композицией винилацетата и сополимера этилена. Для данного соединения характерна высокая адгезия к металлу, способность противостоять катодному отслаиванию и повышенная стойкость к любым сдвиговым деформациям.
Комплект поставки:
- Термоусадочная манжета ТИАЛ-М или ТИАЛ-М80 (длина ленты соответствует окружности каждого типоразмера трубы).
- Замковая пластина ТИАЛ-ЗП (применяется для скрепления термоусадочной манжеты в неразъемное кольцо вокруг изолируемого участка трубы).
- Двухкомпонентный эпоксидный праймер ТИАЛ-Л (подготовительный состав, которым покрывают зачищенную область стыка и края трубной ВУС изоляции).
Учитывая особенности применения, термоусадочная манжета может поставляться в виде готовых к монтажу мерных отрезков, соответствующего количества замковых пластин и необходимого объема эпоксидного праймера, расфасованного в полиэтиленовые банки (основной компонент и отвердитель отдельно). Второй вариант поставки предполагает возможность отгрузки термоусадочных манжет рулонами длиной 30 погонных метров, что позволяет отрезать нужный фрагмент ленты непосредственно на месте работ.
Порядок монтажа
На первом этапе работ по нанесению антикоррозионной термоусадочной манжеты на стыковую область труб, выполняется очистка металла от грязи, ржавчины и окалины с последующим мытьем и тщательной сушкой. Для придания необходимой шероховатости краям примыкающей ВУС изоляции, их аккуратно обрабатывают абразивами. Перед нанесением смеси компонентов эпоксидного праймера место стыка прогревают до температуры не менее 90°C.

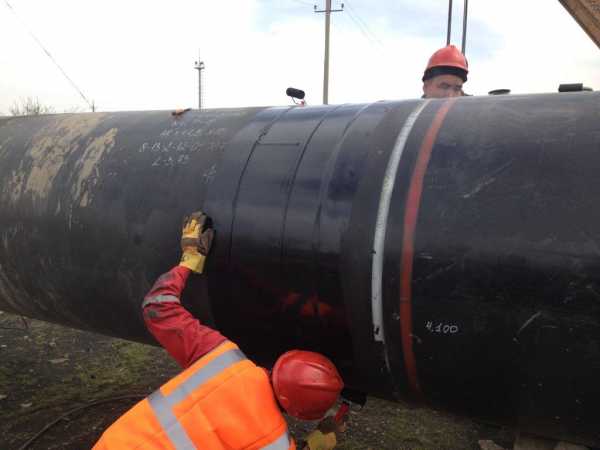

Термоусадочная манжета устанавливается по месту практически сразу после нанесения праймера, после чего конец ленты фиксируется предварительно нагретой замковой пластиной. На заключительном этапе монтажа термоусадочная манжета прогревается при помощи пропановой горелки и окончательно герметизирует место установки. По данным производителя, расчетный срок службы антикоррозионного покрытия, выполненного при помощи манжет ТИАЛ-М, составляет не менее 45-50 лет.
santermo.ru
Термоусаживаемые манжеты
Термоусаживаемые манжеты – оптимальное решение, используемое при ремонте оболочек кабелей из пластмассы или металла, для герметизации кабельного ввода, изоляции стыковочных мест трубопровода. В каталоге компании «Диэлектрика» данные изделия представлены широким сортаментом, что позволяет удовлетворить потребности, заинтересованных в термоусаживаемой продукции лиц.
Классификация термоусаживаемых манжет
Термоусаживаемые манжеты используются в разнообразных сферах, именно поэтому изделия для конкретных целей имеют различия. Отличительными параметрами служит:
- структура материала;
- геометрические размеры;
- в основу материала для их изготовления входит полиэтилен, однако изделия могут быть армированными (для этого используется стекловолоконная сетка) так и нет;
- некоторые термоманжеты оснащены клапанами для регулировки давления и слоем алюминиевой фольги;
- клей-расплав имеется на всех изделиях, что способствует полной герметизации стыка.
- Достоинства термоусаживаемых манжет
Герметизация и изоляция мест стыков посредством термоусаживаемых манжет – решение, которое имеет ряд преимуществ по сравнению с использованием термолент и стальных кожухов:
- Термоусадка – достаточно простой и менее затратный по времени процесс, для которого нет необходимости привлекать специальное оборудование, квалифицированны
х мастеров и самое главное производить отключение линий; - изделия отлично зарекомендовали себя в различных областях, благодаря высококачественн
ым материалам, используемым при производстве; - на термоусаживаемых манжетах имеется наружное покрытие — специальная термокраска, благодаря которой исключается перегревание в момент усадки;
- имеющийся внутренний клеевой слой позволяет исключить образование пустот и неровностей, а также способствует полной герметизации, лучшей адгезии к поверхностям и защищает от коррозии.
Как определить типоразмер термоусаживаемых манжет
Размер термоусаживаемых манжет определить несложно. Для этого, достаточно знать параметры (диаметр и длину) кабеля/провода. Каждое изделие имеет маркировку, состоящую из пары числовых символов. Первое говорит о диаметре до усадки, второе после. При грамотном выборе исходные параметры термоманжета должны быть больше на 10-15%, чем показатели изделия.
Компания «Диэлектрика» представляет к вниманию высококачественн
dielectrica.ru
Манжета термоусаживаемая Covalence (Raychem)
Одним из основных направлений деятельности фирмы Covalence Raychem (Райхем) является разработка решений по коррозийной защите и герметизации соединений трубопроводов. Продукция Райхем преимущественно предназначена для ремонта и строительства систем газоснабжения, водоснабжения и прочих трубопроводов. Вся продукция компании Raychem (Райхем) отвечает международным нормам стандарта ISO 9001. За 35 лет активной деятельности фирмы, продукция Raychemстала эталоном качества.Одним из наименований каталога продукции Raychem является манжета термоусаживаемая Covalence (Raychem) HTLP 60.
Готовые для установки термоусаживающиеся манжеты Raychem (Райхем) HTLP применяются для антикоррозионной защиты кольцевых швов трубопроводов с рабочей температурой до +60°С, без ограничений по диаметру. Манжеты Raychem HTLP 60 рекомендуются к использованию при диаметре трубы не менее 100 миллиметров. Термоусадочная манжета Райхем состоит из трехслойного покрытия и предназначена для использования на полевых стыках. Слои составляющие манжету HTLP: слой эпоксидной смолы, слой сополимеров и защитный слой из сшитого модифицированного полиэтилена. Защитный слой манжеты по своим характеристикам аналогичен 3-слойным полиэтиленовым покрытиям, нанесённым в заводских условиях.Манжеты Raychem (Райхем) совместимы со всеми стандартными покрытиями труб, включая покрытия из полиэтилена, эмали из угольной смолы и эпоксидной смолы. Стоит отметить, что технология установки термоусаживающихся манжет Raychem HTLP предусматривает минимальный подогрев трубы, что в свою упрощает монтаж. Манжеты Райхем по праву считаются самыми прочными из всех систем покрытия, наносимых в полевых условиях.
Манжета термоусаживаемая Covalence (Raychem) HTLP 60 как и все продукты этой серии представляет собой трехслoйнoe покрытие из эпoксидки, сополимера и полиэтилена. Манжета HTLP 60 по свой структуре аналогична трехслoйнoму заводскому покрытию и предназначена для изоляции сварных соединений трубопроводов с рабочими температурами до +60°C (или 140°F).
Система HTLP 60 включает в себя двухкомпонентный жидкий эпоксидный праймер без растворителя и термоусаживающуюся манжету Raychem HTLP 60. У манжет Райхем HTLP 60 имеется толстостенная полиэтиленовая подложка, на которую наносится тepмoплавкий клей из сополимера, обладающий высокой стойкостью к сдвигам различных типов.
Во время установки манжеты HTLP клей, под воздействием горелки, расплавляется и начинает течь, вступая в тесный контакт с жидким эпоксидным пpаймepoм. Текущий клей и праймер заполняют все поверхностные неровности, и по мере затвердевания пpаймepа, создают прочную связь между поверхностью металла и прилегающей к ней термоусадочной манжетой.
Термоусаживаемые манжеты Raychem HTLP 60 продаются либо в рулонах по 30 метров, либо нарезанными под требуемый диаметр (HTLP 60-AAAAA-BB/C/D), где AAAAA — диаметр трубы в миллидюймах, BB — ширина манжеты в дюймах (стандартные значения для манжеты Райхем HTLP 60: 11, 17, 24, 34 дюйма), C – конструкция, D – дополнительная вспомогательная конструкция. В комплекте к каждой манжете Райхем (Raychem) HTLP 60 присутствует замковая пластина, предназначенная для замыкания термоусадочной манжеты в кольцо во время установки. Обычно замковая пластина поставляется отдельно от манжеты, но она также может поставляться и прикрепленной к манжете HTLP 60.
Особенности термоусаживающихся манжет Райхем (Raychem) HTLP 60:
• Совместимость манжеты Райхем HTLP 60 со стандартными промышленными заводскими полиэтиленовыми покрытиями.
• Полная стойкость к поперечному сдвигу, вызванному подвижками грунта или тепловыми перемещениями.
• Термоусаживающаяся манжета может быть установлена на влажную поверхность.
• Манжеты HTLP имеют высокие рабочие характеристики при катодном разъединении и при взаимодействии с горячей водой.
• Покрытие на кольцевых швах трубопровода полностью аналогично трехслойному полиэтиленовому покрытию, наносимому в заводских условиях.
Признаки того, что манжета Raychem (Райхем) установлена правильно:
• Манжета полностью соприкасается с поверхностью трубы. На поверхности места соединения манжеты и трубы нет морщин и складок.
• По обоим краям термоусаживающейся манжеты по всей окружности выступает клей.
• Нахлест на заводское покрытие трубы соответствует спецификациям (минимальный нахлест манжет HTLP – 50 мм с каждого конца).
Особенности термоусаживающейся манжеты HTLP Raychem
Высокая стойкость к поперечному сдвигу, вызванному подвижкой почвы и температурными деформациями
Рукав надевается поверх влажной эпоксидной смолы без сушки или времени выдержки
Лучшие рабочие характеристики при катодном разъединении и при воздействии горячей воды
Создаёт на кольцевых сварных швах трубопровода покрытие, полностью аналогичное трехслойной полиэтиленовой изоляции, нанесённой в заводских условиях
Замковая пластина обычно поставляется отдельно, однако она может быть предварительно прикреплена к муфте в особой конструкции UNISLEEVE
Результаты испытаний теромусаживающейся манжеты HTLP Raychem
Техническая характеристика | Манжета HTLP 60 | Манжета WPC 60 | Манжета WPC 120 | VМетд испытания |
|---|---|---|---|---|
| Разрушающее напряжение основы при растяжении, МПа | 17.2 | 17 | 17 | ASTM D638 |
| Относительное удлинение при разрыве, % | 580 | 580 | 580 | ASTM D638 |
| Адгезионная прочность к стали, полиэтилену и эпоксидным покрытиям, кН/м | 4.5 | 5 | 5 | ASTM D1000 |
| Морозостойкость, °С | -70 | -70 | -65 | ASTM D2671 C |
| Прочность на сдвиг при 60°С, Н/см 2 | 45 | 10-9m/c | 10-10m/c | DIN 30672 |
